BRUKSANVISNING Tiger 3000VS SCHEPPACH

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd hörselskydd!
	Använd andningsskydd vid dammutveckling!
	Använd skyddsglasögon!
	Skaderisk genom roterande verktyg! Håll undan dina händer.
	Håll tredje part borta från riskområdet.
	Skyddsklass II
	Produkten uppfyller kraven i gällande europeiska direktiv.
Observera!	I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol.

Innehållsförteckning:

Sida:

1. Inledning 218
2. Maskinbeskrivning 218
3. Leveransomfång 218
4. Avsedd användning 218
5. Säkerhetsanvisningar 219
6. Restrisker....221
7. Tekniska specifikationer 221
8. Före idrifttagning 221
9. Montering 222
10. Manövrering 223
11. Elektrisk anslutning....224
12. Rengöring och underhåll 225
13. Förvaring och transport 225
14. Avfallshantering och återvinning 225
15. Felsökning....226
16. Specialtillbehör 226
17. Försäkran om överensstämmelse 257

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om driftsanvisningen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
- felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113 / VDE 0113

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Maskinbeskrivning

1. Arbetsstyckshållare
2. Övre urtag för arbetsstyckshållare
3. Stjärngreppsskruv
4. Läderklädd avdragningsskiva
5. Maskinhus
6. Till-/frånbrytare
7. Gummifötter
8. Vattenbehållare
9. Rundbricka
10. Slipaxel
11. Mutter
12. Slipsten
13. Universalanordning
14. Stjärngreppsskruv för läderklädd avdragningsski-va
15. Sidourtag för arbetsstyckshållare
16. Hållare för vattenbehållare
17. Vinkeltolk
18. Varvtalsregulator

3. Leveransomfång

• Våtslipmaskin
- Slipsten (12)
• Arbetsstyckshållare (1)
• 2 x stjärngreppsskruvar för arbetsstyckshållaren (3)
• Universalanordning (13)
- Brynpasta
• Vinkeltolk (17)
- Instruktionsmanual

4. Avsedd användning

• Slipmaskinen är endast avsedd för slipning med angivna verktyg av stål (inte hårdmetall).
• Maskinen motsvarar det gällande EU-maskindirektivet.
• Maskinen är avsedd för enkelskiktsdrift, inkopplingstid S1 100%.

• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.

• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.

• Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen! Särskilt störningar som kan påverka säkerheten måste omgående åtgärdas (eller lämnas in för reparation)!
• I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.
• Tillverkarens säkerhets-, arbets- och underhållsföreskrifter samt de mått som anges i den tekniska specifikationen måste fölias.
• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.
• Maskinen får bara användas, underhållas eller repareras av personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.
• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Maskinen får endast användas på ändamålsenligt sätt. Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

⚠ WARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna verktyg (med elsladd) som batteridrivna verktyg (utan elsladd).

1. Säkerhet på arbetsplatsen

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2. Elsäkerhet

a) Elverktygets stickkontakt måste passa i eluttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till-sammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är iordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3. Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.

e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget.

Denna försiktighetsåtgärd förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

⚠ SE UPP! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.

Säkerhetsanvisningar för bordsslipmaskiner

a) Använd inte skadade insättningsverktyg. Kontrollera alltid innan insättningsverktygen som slipskivor börjar användas avseende splitterskador och sprickor. När du har kontrollerat och satt in insättningsverktyget håller du och andra personer i närheten er utanför det roterande insättningsverktygets nivå och låter apparaten gå på högsta varvtal under 1 minut. Skadade insättningsverktyg bryts oftast under denna testperiod.
b) Insättningsverktygets tillåtna varvtal måste vara minst lika högt som det maximala, högsta varvtalet som är angivet på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.
c) Slipa aldrig på slipskivans sidoytor. Om du slipar på slipytona kan slipskivan spricka och gå i bitar.

6. Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Risk för finger- och handskador på grund av roterande slipskiva.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningskablar.
• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut näts-tickkontakten.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Kvarstående risker kan minimeras om "Säkerhetsanvisningar" och "Avsedd användning" liksom driftsanvisningen beaktas tillsammans.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det insättningsverktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

7. Tekniska specifikationer

Mått L x B x H	380 x 290 x 90 mm
Arbetsstyckshållare ø 12 mm
Slipsten ∅ 250 x ∅ 12 x 63 mm
Tomgångsvarvtal slipsten 90-150 min	-1
Snitthastighet 1,2 - 2 m/s
Vikt 11 kg

Drivning
Motor 230 - 240 V~ / 50 Hz
Effekt P1 180 W
Motorvarvtal	1950 - 3250 min ^-1
Driftläge S1

Med förbehåll för tekniska ändringar!

Buller och vibration

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB, bör du använda ett passande hörselskydd.

Information om bullerutveckling enligt ISO 4871:

Typvärden buller

Ljudeffektnivå L_WA	107 dB
Ljudtrycksnivå L_pA	94 dB
Osäkerhet K_WA/pA	3 dB

8. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

⚠️ WARNING!

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

Försäkra dig om att uppgifterna på typskylten motsvarar de som gäller för elnätet innan du ansluter apparaten.

⚠ Varning!

Förvissa dig alltid om att maskinen är avstängd och frånkopplad från elnätet innan du utför inställningar på apparaten.

• Alla kåpor och säkerhetsanordningar måste sättas dit på apparaten innan den sätts på.
• Slipstenen måste kunna löpa fritt.
• Förvissa dig om innan till-/frånkoppling att slipstenen och avdragningsskivan är korrekt monterade och att apparatens rörliga delar går friktionsfritt. Kontrollera båda avseende uppenbara fel genom visuell kontroll.
• Byt en skadad eller sliten slipsten.

9. Montering

9.1 Installation och inställning

Säkerställ att slipmaskinen står på ett upprätt och stabilt på ett fast underlag med fullgod belysning.

Maskinen har ingen fram- eller baksida. Du kan slipa med eller mot rotationsriktningen.

Nödvändigt verktyg för alla monterings-/inställningssteg:

• Gaffelnyckel, 19 mm (ingår inte i leveransen)

Slipstenen är av förpackningsskäl inte förmonterad

⚠ Varning!

Koppla apparaten till elnätet först efter avslutad montering. Underlåtenhet kan leda till oavsiktlig start och eventuell allvarlig personskada.

9.2 Ljudtest

Kontrollera slipstenen avseende sprickor och utför ett ljudtest avseende sprickor.

- Slipstenen måste tas ut ur maskinens inför ljudtestet. Slipstenen står upprätt på marken. Använd en träbit som stöd på den hårdå marken. Slipstenen måste vara torr.

- Slå lätt på slipskivan med en icke-metallisk hammare. En skiva utan sprickor har en hög, ren och klockartad klang. En skiva med spricka har en stum klang. Om slipstenen är felfri kan du montera in den igen.

9.3 Montera slipstenen (fig. 2, +3)

Använd endast slipstenar med samma tekniska specifikationer (se kapitel 7. Tekniska specifikationer).

- Ta bort muttern (11) med en gaffelnyckel, den yttre rundbrickan (9) och slipaxelns papptransporthylsa (10). Håll fast stjärngreppet för den läderklädda avdragningsskivan (14). Obs! Vänstergänga.

• Vattentanken (8) måste vara borttagen. (se 9.4)

- Sätt slipstenen på slipaxeln (10). Den inre brickan måste sitta bakom slipstenen.

- Montera slipstenen (12) så som fig. 2 visar.

- Fäst slipstenen med rundbrickan (9) och muttern (11) med en gaffelnyckel. Håll mot den läderklädda avdragningsskivan (14) med stjärngreppet. Obs! Vänstergänga.

9.4 Montera arbetsstyckshållaren (1) (fig. 4 + 5)

Arbetsstyckshållaren (1) kan fästas i både det övre ur- taget för arbetsstyckshållare (2) och i sidourtaget för arbetsstyckshållare (15). Detta beror på om du vill ar- beta i eller mot slipriktningen.

9.4.1 Montering övre urtag

• För att fästa arbetsstyckshållaren (1) i det övre urtaget för arbetsstyckshållare (2), börja med att sätta dit de båda lösa stjärngreppsskruvarna (3). Vrid ca. 2-3 varv i det berörda stället i den övre arbetsstyckshållaren (2) (gängat borrhål).
• Sätt sedan in arbetsstyckshållaren i borrhålen för det övre urtaget för arbetsstyckshållare (2).
• Sätt fast dessa med båda stjärngreppsskruvarna (3) på önskad höjd.

9.4.2 Montering sidourtag

• Båda stjärngreppsskruvarna (3) för sidourtaget för arbetsstyckshållare (15) är förmonterade.
• För att montera arbetsstyckshållare (1) här, stick in arbetsstyckshållaren i borrhålen för sidourtaget för arbetsstyckshållare (15).
• Arbetsstyckshållare (1) är nu fixerad för det första steget.

9.5 Montera vattenbehållaren (fig. 6 + 7)

- Fäst vattentanken (8) i den nedre positionen på i hållarna för vattentanken (16) (bakom slipstenen) på maskinhuset (5). (fig. 6)

• Fyll den med vatten upp till öppningen. (fig. 7)

10. Manövrering

⚠ SE UPP!

Montera klart hela maskinen innan den tas i drift!

OBS!

Nätstickkontakten ska dras ur före alla underhålls-, omriggnings- och monteringsarbeten.

10.1 Slipriktning (fig. 4 + 5)

Detta beror huvudsakligen på dina krav, om du vill arbeta i eller mot slipriktningen.

Om du vill avlägsna större stålmängder (t.ex. Från mycket gamla, rostiga verktyg) eller om du vill slipa grova verktyg så som axlar, rekommenderar vi att du arbetar mot slipriktningen.

Om du vill slipa noggrannare rekommenderar vi att du arbetar mot slipriktningen. Detta gäller till exempel för slipning av verktyg och knivar.

Tänk på att slipningen går långsammare då du arbetar med rotationsriktningen. Kontrollera inför varje arbets- tillfälle att slipstenens yta är jämn. Sänk ned arbets- tyckshällaren på stenen och rotera den för hand 360°. Slipa vid behov bort ojämnt material med en stenskär- ningsapparat.

10.2 Vattenbehållare (fig. 7)

• Fyll vattenbehållaren med vatten till öppningen. Slipstenen sugs full med vatten. Fyll på vatten vid behov. Slipa inte utan vatten. Eftersom slipstenens diameter avtar med antalet slipningar berör slipstenen (12) inte längre vattnen i vattentanken (8). Slipstenen kan inte ta upp mer vatten. Vattentanken (8) måste eventuellt placeras i den övre hållaren för vattentanken (16).
• Efter avslutad slipning, sänk ner vattenbehållaren för att förhindra att slipstenen ligger kvar i vattnet.
• Töm vattenbehållaren regelbundet. Annars samlas stålpartiklar och slipdamm i behållaren och förtätas.
• Experttips: Sådana ansamlingar kan undvikas genom att lägga en magnet i vattnet.

10.3 Vinkeltolk (fig. 8)

Mät arbetsstyckets vinkel genom att jämföra snittet med kanten. Ställ sedan in den uppmätta vinkeln för apparaten för att ändra arbetsstyckshållarens höjd. Utför följande steg:

• Börja med att klämma fast verktyget i apparaten och placera apparaten på arbetsstyckshållaren
• Håll vinkelkniven i önskad vinkel mot verktygsspetsen.
• Ställ in arbetsstyckshållarens höjd så att vinkelknivens främre ände ligger an direkt mot slipstenen. Var noga med att vinkelkniven alltid går jämns med verktygsspetsen.
• Anvisning: De värden som anges på vinkelkniven är endast riktvärden. Naturligtvis kan du ändra dessa värden efter dina krav.

10.4 Slipa (fig. 9) med anordning för stämjärn

Eftersom slipstenen roterar långsamt ska det gå att identifiera en rörelse i sidriktning. Detta är normalt och har ingen negativ inverkan på slipningsresultatet.

Experttips: Nya verktyg uppvisar spår av tillverkningsprocessen. Du kan förlänga verktygets livslängd betydligt genom att slipa på båda sidor av kniven före den första användningen. Du slipar helt enkelt baksidan i frihandsläge lodrätt på slipstenen och framsidan enligt följande:

• När du har ställt in vinkeln, sätt in verktyget som monterats i apparaten i universalhållaren, starta motorn och påbörja slipningen.
• Tryck verktyget nära skärkanten jämnt mot slipstenen och för den snett över stenen.
• Tänk på att alltid minst hälften av skärbredden kommer i kontakt med slipstenen för att undvika skador på stenen.
• För att uppnå finare slipresultat, förbered stenen med en stenförberedare. Detta ger en körning på 250 till ca. 1000.

10.5 Avdragning (fig. 10)

Vässa aldrig mot den läderklädda avdragsskivans riktning! Annars skär verktyget in i lädret!

• Impregnera den läderklädda avdragningsskivan med maskinolja.
• Applicera sedan slippasta på den läderklädda avdragningsskivan.

• Slå på apparaten och fördela slippastan genom att trycka arbetsstycket med cirkulära rörelser mot hjulet.

• Dessa förberedelser räcker för fem till tio verktyg.

• Börja sedan på nytt med ett nytt lager maskinolja följt av slippasta. Dessa åtgärder förlänger lädrets livslängd och kvaliteten på verktyget.
• Experttips: Du kan dra av i frihandsläge. Du får ett bättre resultat om du drar av verktyget med hjälp av respektive anordning.

10.6 Till-/frånbrytare (6) (fig. 1)

• Tryck på den gröna knappen "I" för att starta ma- skinen.
• Tryck på den röda knappen "0" för att stänga av apparaten igen.

10.7 Varvtalsregulator (18 / fig. 1)

Med varvtalsregulatorn (18) kan slipstenens och läderskivans hastighet regleras steglöst. Rätt varvtal beror på önskat resultat. Ett varvtal i det lägre området är mer lämpligt för slipning. Ett högre varvtal för slipning med läderskivan.

Risk för stänk vid högt varvtal.

För arbete på läderskivan med högt varvtal, sänk vattentanken.

För att bibehålla en konstant sliphastighet med minskande slipstensdiameter kan denna justeras steglöst med varvtalsregulatorn (18).

Slipsten ø mm (tum) Varvta	slipsten min	-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Friktionshjulsinställning med stjärngreppsskruven på baksidan (fig. 13)

- Med stjärngreppsskruven baksida (23) på baksidan av maskinhuset (se fig. 13) kan du ställa in presstrycket på friktionshjulet. Detta kan behövas om den läderklädda avdragningsskivan eller slipstenen står stilla vid vässning. Om du vrider stjärngreppsskruven moturs ökar spänningen. Dra stjärngreppsskruven endast så långt så att du känner av ett lätt motstånd. Dra inte åt för mycket.

Viktigt:

Efter arbete med maskinen måste stjärngreppsskruvens baksida (23) alltid lossas moturs så att motoraxeln inte längre trycker mot friktionshjulet.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten klar för drift.

Anslutningen motsvarar gällande VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningsledningen måste motsvara dessa föreskrifter samt de lokala EVU-föreskrifterna.

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Möjliga orsaker:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningskablar får inte användas och är på grund av isolationsskadorna livsfarliga!

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elanslutningskablar måste motsvara tillämpliga VDE- och DIN-bestämmelser samt lokala EVE-föreskrifter. Använd endast anslutningskablar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor

• Nätspänningen måste vara 230-240 V\~ /50 Hz.
• Förlängningsledningar upp till 25 m måste ha en minsta diameter på 1,5 mm ^2 , och över 25 m minst 2,5 mm ^2 .
• Nätanslutningen avsäkras med max. 16 A.

Anslutningstyp Y

Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund-service eller av en person med liknande kvalifikationer för att undvika fara.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av elektriker.

Uppge följande information om du har frågor:

• Motortillverkare; motortyp
- Motors strömtyp
• Märkskyltens uppgifter
• Data för elstyrning

Om motorn returneras ska alltid hela drivenheten med elstyrning skickas in.

12. Rengöring och underhåll

⚠ Varning! Stäng av maskinen och dra ut nätstickkontakten innan inställnings-, underhålls eller servicearbeten!

Rengöring

Håll alla säkerhetsanordningar, ventilationsöppningar och motorhuset så långt det är möjligt fria från smuts och damm. Torka av apparaten med en ren trasa, eller blås ren den med tryckluft med lågt tryck.

Vi rekommenderar att du rengör apparaten direkt efter varje användning.

Underhåll

Inuti enheten finns inga delar som behöver underhåll.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Slipmedel, kolborstar, skärpningsskivor, vinkelmätare, kilremmar

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

13. Förvaring och transport

Förvara apparater och tillbehör utom räckhåll för barn och på en mörk och torr plats över fryspunkten. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara elverktyget i originalförpackningen. Förvara slipstenen en kall, torr och mörk plats.

⚠ Observera! Apparaten måste under transport vara säkrad mot att falla ned eller välta.

Maskinen får bara lyftas och transporteras i sin ram.

14. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

15. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Problem Möjliga orsaker Åtgärd
Motorn går inte.	Motor, kabel eller stickkontakt defekt, säkringar utlösta.	Låt en specialist kontrollera maskinen. Reparera aldrig motorn på egen hand. Observera! Kontrollera säkringarna och byt ut vid behov.
Motorn går långsamt och kommer inte upp i driftvarvtal.	För låg spänning, Lindningar skadade, kondensator bränd.	Kontrollera spänningen hos kraftkällan. Låt kontrollera motorn hos en specialist. Låt en specialist byta ut kondensatorn.
Motor låter för mycket.	Lindningar skadade, motor defekt.	Låt kontrollera motorn hos en specialist.
Motorn uppnår inte full effekt.	Strömkretsar i nätet överbelastade (lampor, andra motorer, etc.).	Använd inga andra apparater eller motorer i samma strömkrets.
Motorn blir lätt överhettad.	Överbelastning av motorn, otillräcklig kylning av motorn.	Förhindra att motorn överlastas vid slipning och ta bort damm från motorn så att en optimal motorkylning är säkerställd.

Stenberedare, beställningsnr 8949 0707 Ändra din TIGERs granulering på några sekunder, från 250 till 1000 och tillbaka!

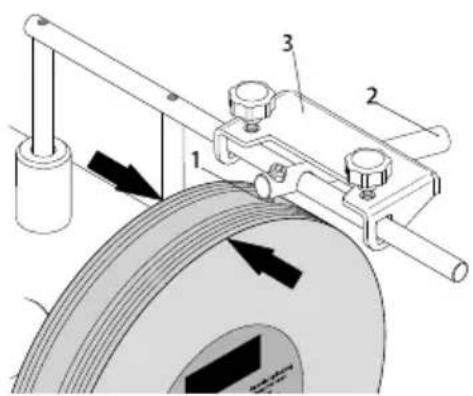

Anordning för rör och skåror (med 100) 55, beställningsnr. 8949 0706 Ge fingerformade verktyg oöverträffad skärpa!

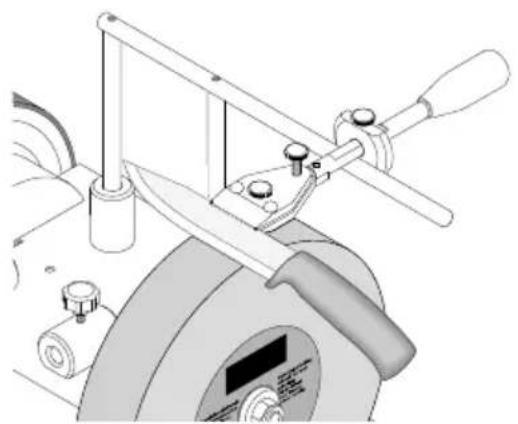

Anordning för små knivar 60, beställningsnr 8949 0708

Anordning för stora knivar 120, beställningsnr 8949 0709

Nu blir köksarbete roligt!

Anordning för sax (med 100) 160, beställningsnr 8949 0710

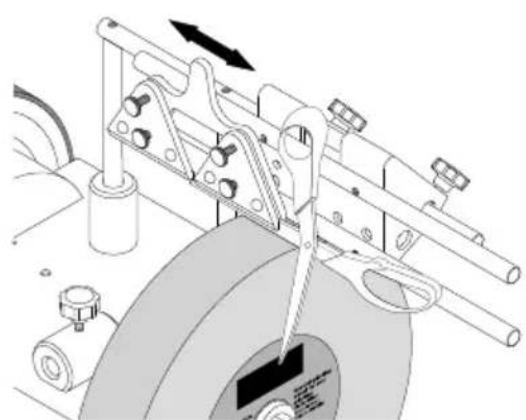

Oavsett om det är papper, tyg eller häcksax, nu slipar du allt!

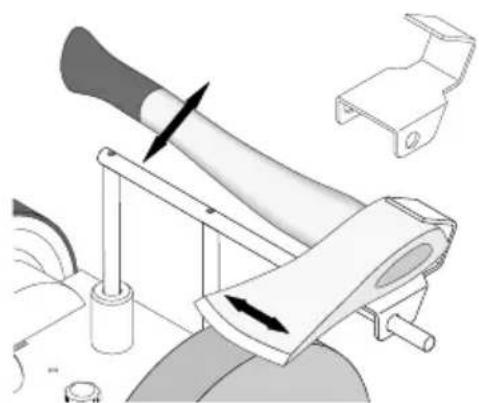

Anordning för axlar 40, beställningsnr. 8949 0712

Såga ved blixtsnabbt, och utan några stora maskiner

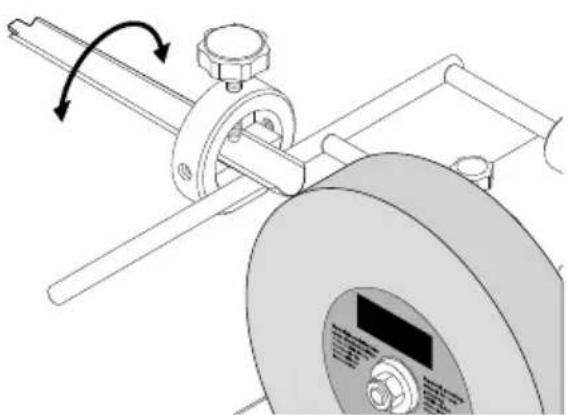

Brynanordning, beställningsnr 8949 0713

Bryns på några sekunder och blir rund igen! Utbyteskniv, beställningsnr 8949 0714 Vid fall.

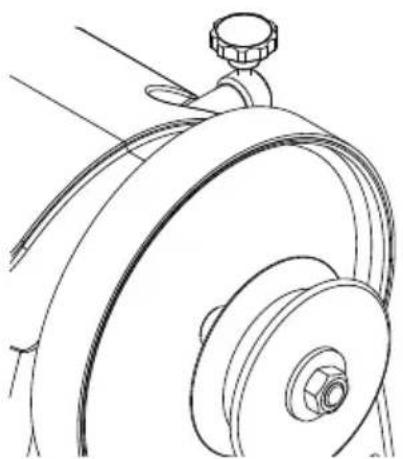

Skinnsliphjul, profilerad 100, beställningsnr 8949 0705

För insidan av fingerformade verktyg.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
