KÄYTTÖOHJE Tiger 3000VS SCHEPPACH

sedaj lahko nabrusite vse!

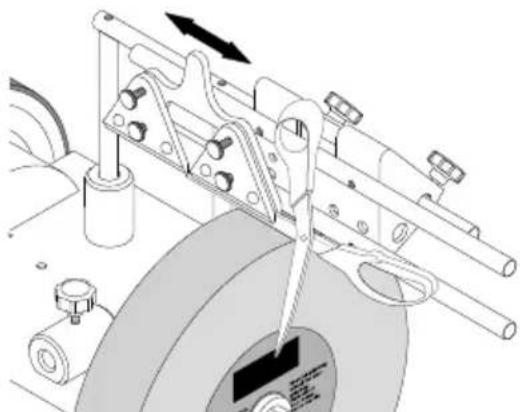

Seadis kääridele (100-ga) 160, tellimis-nr 8949 0710 Paberi-, riide- vöi hekikääride teritamine

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä kuulosuojaimia!
	Käytä hengityssuojainta, jos työssä muodostuu pölyä!
	Käytä suojalaseja!
	Loukkaantumisvaara pyörivän työkalun vuoksi! Pidä kädet loitolla.
	Pidä sivulliset etäällä vaara-alueesta.
	Suojausluokka II
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
Δ Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.

Sisällysluettelo:

Sivu:

1. Johdanto 230
2. Laitteen kuvaus.... 230
3. Toimituksen sisältö 230
4. Määräystenmukainen käyttö 230
5. Turvallisuusohjeet....231
6. Jäännösriskit....233
7. Tekniset tiedot....233
8. Ennen käyttöönottoa....233
9. Asennus 234
10. Käyttö....235
11. Sähköliitäntä 236
12. Puhdistus ja huolto 237
13. Varastointi ja kuljetus....237
14. Hävittäminen ja kierrätys....237
15. Ohjeet häiriöiden poistoon....238
16. Erikoistarvikkeet 239
17. Vaatimustenmukaisuusvakuutus 257

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• Käyttöohjeen laiminlyönti
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
- määräystenvastainen käyttö
- sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus

1. työkappaleen alusta
2. Ylempi työkappaleen alusta
3. tähtikahvaruuvi
4. Nahkahiomalaikka
5. Koneen kotelo
6. Päälle/pois-kytkin
7. Kumijalka
8. Vesisäiliö
9. aluslevy
10. Hioma-akseli
11. mutteri
12. kovasin
13. Monitoimilaite
14. Tähtikahvaruuvi nahkahiomalaikkaa varten
15. Työkappaleen alustan sivulla oleva kiinnitys
16. Pidike vesisäiliötä varten
17. Astekulmain
18. Kierrosluvun säädin

3. Toimituksen sisältö

• Märkähiomakone
• kovasin (12)
• työkappaleen alusta (1)
  • 2 tähtikahvaruuvia työkappaleen alustaa varten (3)
  • Monitoimilaite (13)
• Hiomatahna
• Astekulmain (17)
  • Käyttöohje

4. Määräystenmukainen käyttö

• Hiomakone on tarkoitettu vain teräksen (ei kovametallia) hiomiseen tarjotun työkalun kanssa.
• Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.
• Kone on tarkoitettu käytettäväksi yksivuorokäytössä, kytkentäaika S1 100%.

• Huomioi kaikki koneessa olevat turvallisuus- ja va-roitusohjeet.

• Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.

• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja noudattaen käyttöohjetta. Korjaa (korjauta) viipy-mättä erityisesti sellaiset häiriöt, jotka voivat vaaran-taa turvallisuuden!
• Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.
• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä sekä teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet asiantuntevat henkilöt, jotka ovat saaneet opastuksen koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.
• Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki tämän ylittävä käyttö katsotaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa siitä aiheutuvista vahingoista, käyttäjä on tällöin yksin vastuussa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

⚠️ VAROITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu-eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviiin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita ja käytettävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

△ HUOMIO! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.

Turvallisuusohjeet pöytähiomakoneita varten

a) Älä käytä vahingoittuneita käyttötyökaluja. Tarkasta käyttötyökalut, kuten hiomalaikat, aina ennen käyttöä säröilyn ja halkeamien varalta. Jos olet tarkastanut käytettävän työkalun ja otat sen käyttöön, sinun ja muiden lähellä olevien henkilöiden on pysyteltävä pyörivän käyttötyökalun tason ulkopuolella. Anna laitteen käydä 1 minuutin ajan suurimmalla kierrosluvulla. Vialliset käyttötyökalut murtuvat yleensä tämän testiajan aikana.

b) Käyttötyökalun sallitun kierrosluvun on oltava vähintään niin korkea kuin sähkötyökalun määritetty enimmäiskierrosluku. Lisävarusteet, joita pyöritetään nopeammin kuin mikä niille on sallittua, voivat murtua ja osia voi sinkoilla ympäristöön.

c) Älä koskaan hio hiomalaikan sivupinnoilla. Hiominen sivupinnoilla voi aiheuttaa hiomalaikan hajoamisen ja pirstaloitumisen.

6. Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Pyörivän hiomalaikan aiheuttama sormien ja käsien loukkaantumisvaara.
• Sähkövirran aiheuttama vaara, jos käytetään epä-asianmukaisia virtajohtoja.
• Vapauta käynnistyspainike ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa säätö- tai huoltotöitä.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä riskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa Turvallisuusohjeet ja Määräystenmukainen käyttö olevia ohjeita.

• Vältä koneen käynnistymistä vahingossa: liitettäes-sä pistoketta pistorasiaan ei käyttöpainiketta saa painaa. Käytä sellaista käytettävää työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollis-tetaan koneen optimaalinen suorituskyky.

• Pidä kädet loitolla työalueelta, kun kone on käytössä.

7. Tekniset tiedot

Mitat P x L x K	380 x 290 x 90 mm
Työkappaleen alusta ø 12 mm
Kovasin ∅ 250 x ∅ 12 x 63 mm
KovasimenJoutokäyntikierrosluku	90-150 min ^-1
Leikkuunopeus 1,2 - 2 m/s
Paino 11 kg

Käyttökoneisto

Moottori 230–240 V~ / 50 Hz
Ottoteho P1 180 W
Moottorin kierrosnopeus 1950–3250 min	-1
Käyttötapa S1

Oikeus teknisiin muutoksiin pidätetään!

Melu ja tärinä

⚠ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, täytyy käyttää sopivia kuulosuojaimia.

Melun syntymistä koskevat tiedot ISO 4871:n mukaan:

Meluarvot

Äänen tehotaso L_WA	107 dB
Äänen painetaso L_pA	94 dB
Epävarmuus K_WA/pA	3 dB

8. Ennen käyttöönottoa

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.

⚠️ VAROITUS!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kal-vojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

Ennen kuin liität laitteen sähköverkkoon, varmista että tyyppikilvessä olevat tiedot vastaavat virtatietoja.

⚠ Varoitus!

Varmista aina, että kone on kytketty pois päältä ja irrotettu virransyötöstä ennen kuin alat säätää laitetta.

• Kaikki suojukset ja turvalaitteet on asetettava asianmukaisesti paikoilleen ennen laitteen päälle kytkemistä.
• Kovasimen täytyy voida liikkua vapaasti.
• Varmista ennen päälle-/pois-kytkimen painamista, että kovasin ja hiomalaikka on asennettu oikein ja laitteen liikkuvat osat toimivat moitteettomasti. Tarkasta molemmat silmämääräisesti puutteiden varalta.
  • Vaihda vaurioitunut tai kulunut kovasin.

9. Asennus

9.1 Asennus ja asetukset

Varmista, että hiomakone on pystyasennossa ja tukevasti vakaalla alustalla, jossa on riittävä valaistus. Koneella ei ole etu- tai takapuolta. Sillä voidaan hioa valinnaisesti pyörimissuuntaan tai sitä vastaan.

Tarvittava työkalu kaikkia asennus- / säätövaiheita varten:

- Kiintoavain 19 mm (ei kuulu toimituksen sisältöön)

Pakkaussyistä kovasinta ei ole esiasennettu

⚠ Varoitus!

Liitä laite virtalähteeseen vasta sitten, kun asennus on suoritettu. Ohjeen laiminlyönnistä voi seurata tahaton käynnistyminen ja mahdollisesti vakavia loukkaantumisia.

9.2 Äänikoe

Tarkasta kovasin halkeamien varalta ja suorita ääni- koe.

- Äänikoetta varten kovasin täytyy irrottaa koneesta. Kovasin on pystyasennossa lattialla. Käytä kovalla lattialla puukappaletta alustana. Kovasimen on oltava kuiva.

- Iske kovasinta kevyesti ei-metallisella vasaralla. Ehjä kovasin, jossa ei ole säröjä, tuottaa korkean, kirkkaan kellomaisen äänen. Kovasin, jossa on särö, tuottaa vaimean äänen. Jos kovasin on virheetön, se voidaan asentaa.

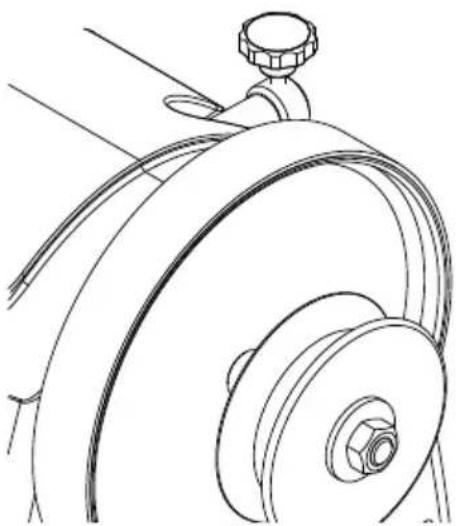

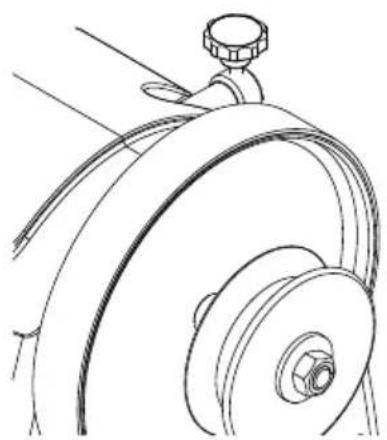

9.3 Kovasimen asennus (kuvat 2+3)

Käytä vain samat tekniset tiedot omaavia kovasimia (katso 7. Tekniset tiedot).

• Poista mutteri (11) kiintoavaimella, ulompi aluslevy (9) ja hioma-akselin (10) paperinen kuljetusholkki. Pidä kiinni nahkahiomalaikan tähtikahvasta (14). Huomio: Vasen kierre.
  • Vesisäiliön (8) on oltava irrotettuna. (katso 9.4)
• Aseta kovasin hioma-akselin (10) päälle. Sisemmän aluslaatan on oltava kovasimen takana.
• Asenna kovasin (12) kuvassa 2 esitetyllä tavalla.
• Kiinnitä kovasin aluslevyn (9) ja mutterin (11) kanssa käyttäen kiintoavainta. Pidä nahkahiomalaikan tähtikahvaa (14) paikallaan. Huomio: Vasen kierre.

9.4 Työkappaleen alustan (1) asennus (kuvat 4 + 5)

Työkappaleen alusta (1) voidaan kiinnittää ylempään työkappaleen alustan kiinnitykseen (2) ja myös sivulla olevaan työkappaleen alustan kiinnitykseen (15). Tämä riippuu siitä, halutaanko työskennellä hiontasuuntaan vai sitä vastaan.

9.4.1 Asennus ylempään kiinnitykseen

• Kun työkappaleen alusta (1) halutaan kiinnittää ylempään työkappaleen alustan kiinnitykseen (2), on ensin asettava molemmat irralliset tähtikahvaruuvit (3). Kierrä tätä varten noin 2-3 kierrosta ohjeen mukaisessa kohdassa ylempään työkappaleen alustaan (2) (kierrereikä).
• Ohjaa työkappaleen alusta sen jälkeen työkappaleen alustan ylemmän kiinnityksen (2) reikiin.

- Kiinnitä se kahdella tähtikahvaruuvilla (3) haluttuun korkeuteen.

9.4.2 Asennus sivulla olevaan kiinnitykseen

- Molemmat tähtikahvaruuvit (3) ovat esiasennettuina sivulla olevaan työkappaleen alustan kiinnitykseen (15).

- Kun työkappaleen alusta (1) halutaan asentaa tähän, työkappaleen alusta liitetään työkappaleen alustan sivulla olevan kiinnityksen (15) reikiin.

- Työkappaleen alusta (1) on nyt kiinnitetty ensimmäistä vaihetta varten.

9.5 Vesisäilion asennus (kuva 6 + 7)

- Kiinnitä vesisäiliö (8) alempaan kohtaan vesisäiliön pidikkeissä (16) (kovasimen takana) koneen kotelossa (5). (Kuva 6)

• Täytä se sitten vedellä aukon reunaan asti. (Kuva 7)

10. Käyttö

HUOMIO!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

HUOMIO!

Vedä virtapistoke irti pistorasiasta aina ennen kuin teet mitään huolto-, varustelu- ja asennustöitä.

10.1 Hiontasuunta (kuvat 4 + 5)

Tämä riippuu ennen muuta siitä, halutaanko työskennellä hiontasuuntaan vai sitä vastaan.

Jos halutaan poistaa suuria määriä terästä nopeasti (esimerkiksi erittäin vanhoissa, ruosteisissa työka-luissa) tai kun halutaan hioa karkeita työkaluja, kuten kirveitä, on suositeltavaa työskennellä hiontasuuntaa vastaan.

Jos halutaan hioa tarkemmin, on suositeltavaa työskennellä hiontasuuntaan. Tämä koskee esimerkiksi työkalujen ja terien hiomista.

Huomaa, että hiominen hidastuu, kun työskennellään pyörimissuuntaan. Tarkasta aina ennen työn aloittamista, että kovasimen pinta on tasainen. Laske työkappaleen alusta tätä varten kiven päälle ja pyöritä sitä käsin 360°. Työstä epätasainen materiaali tarvittaessa kiventyöstölaitteella.

10.2 Vesisäiliö (kuva 7)

- Täytä vesisäiliö vedellä aukon reunaan asti. Kovasin imee vettä, joten lisää vettä tarvittaessa. Älä hio ilman vettä. Koska kovasimen halkaisija pienenee hiottaessa, kovasin (12) ei ole enää kosketuksessa vesisäiliössä (8) olevaan veteen. Kovasin ei voi enää ottaa vettä. Vesisäiliö (8) täytyy tarvittaessa asettaa vesisäiliön ylempään pidikkeeseen (16).

- Kun hiominen on suoritettu loppuun, laske vesisäiliö alas, ettei kovasin olisi enää vedessä.

- Tyhjennä vesisäiliö säännöllisesti. Muuten säiliöön kertyy ja tiivistyy teräshiukkasia ja hiomapölyä.

- Asiantuntijan neuvo: Sellaisia kertymiä voidaan välttää asettamalla veteen magneetteja.

10.3 Astekulmain (kuva 8)

Mittaa työkappaleen kulma vertaamalla leikkausta uriin. Säädä sen jälkeen määritetty kulma laitteeseen muuttamalla työkappaleen alustan korkeutta. Suorita tätä varten seuraavat vaiheet:

- Kiinnitä ensin työkalu laitteeseen ja aseta laite työkappaleen alustan päälle

- Pidä astekulmainta halutussa kulmassa työkalun kärjessä.

- Aseta sitten haluttu työkappaleen alustan korkeus niin, että astekulmaimen etupää on suoraan kiinni kovasimessa. Varmista, että astekulmain on aina kohdakkain työkappaleen kärjen kanssa.

- Huomautus: Astekulmaimella määritetyt arvot ovat vain ohjearvoja. Näitä arvoja voidaan luonnollisesti muuttaa kulloistenkin vaatimusten mukaan.

10.4 Hio (kuva 9) talttaa varten olevalla laitteella

Koska kovasin pyörii vain hitaasti, sivusuunnassa on nähtävissä liikettä. Tämä on normaalia eikä vaikuta hiomatulokseen negatiivisesti.

Asiantuntijan neuvo: Uusissa työkaluissa on vielä jälkiä valmistusprosessista. Voit pidentää työkalun elinikää huomattavasti, kun hiot molemmat työstösivut ennen ensimmäistä käyttökertaa. Kovasimen takapuoli hiotaan käsin pystysuoralla liikkeellä ja etupuoli seuraavasti:

- Kun kulma on asetettu, laitteeseen asennettu työkalu asetetaan yleispidikkeeseen, moottori kytketään päälle ja hionta käynnistetään.

- Paina työkalua leikkuureunan lähellä tasaisesti vasten kovasinta ja liikuta sitä poikittain kiven yli.

• Varmista tällöin, että aina vähintään puolet työstöleveydestä koskee kovasimeen, jotta vältetään kiven vahingoittuminen.
• Hienomman hiomatuloksen saavuttamiseksi kivi on ensin valmisteltava vastaavalla kiven käsittelyvälineellä. Näin raekoko kasvaa 250:stä noin 1000:een.

10.5 Teroitus (kuva 10)

Älä koskaan teroita nahkahiomalaikan suuntaa vastaan! Muuten työkalu leikkaa nahkaa!

• Kyllästä nahkahiomalaikka koneöljyllä.
• Levitä sitten hiomatahnaa teroitus-nahkalaikkaan.
• Kytke laite päälle ja levitä hiomatahna painamalla työkappaletta pyörivillä liikkeillä pyörään.
• Nämä valmistelutoimet riittävät 5 - 10 työkalulle.
• Aloita sen jälkeen uudelleen uudella koneöljkyerroksella ja sen jälkeen hiomatahnalla. Nämä toimenpiteet pidentävät nahan elinikää ja parantavat työkalun laatua.
• Asiantuntijan neuvo: Voit työstää käsin. Tarkka tulos saadaan aikaan, kun työkalu työstetään asianmukaisella laitteella.

10.6 Päälle/pois-kytkin (6) (kuva 1)

• Kytke kone päälle painamalla vihreää "l"-painiketta.
• Kun haluat kytkeä laitteen uudelleen pois päältä, paina punaista "0"-painiketta.

10.7 Kierrosluvun säädin (18 / kuva 1)

Kovasimen ja nahkalaikan kierroslukua voidaan sää-dellä kierrosluvun säätimellä (18). Oikea kierrosluku riippuu halutusta tuloksesta. Myös alhaisemmat kier-rosluvut sopivat hiomiseen. Kun hiotaan nahkalaikalla, on käytettävä korkeampaa kierroslukua.

Korkealla kierrosluvulla on olemassa roiskeiden vaara.

Kun hiotaan nahkalaikalla käyttäen korkeaa kierroslukua, vesisäiliö on laskettava alas.

Jotta hiontanopeus säilyy tasaisena kovasimen halkaisijan pienentyessä, sitä voidaan mukauttaa portaattomasti kierrosluvun säätimellä (18).

Kovasimen halkaisija-ø mm (tuumaa)	Kovasimen kierrosluku min ^-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Kitkapyörän säätö tähtikahvaruuvilla takapuolella (kuva 13)

- Kitkapyörään kohdistuva puristuspaine voidaan sää-tää koneen kotelon takapuolella (katso kuva 13) olevalla tähtikahvaruuvilla (23). Tämä voi olla tarpeen, kun teroittamisen tai teroituksen viimeistelyn aikana nahkahiomalaikka tai kovasin ovat paikoillaan. Kiristystä lisätään kiertämällä tähtikahvaruuvia myö-täpäivään. Kiristä tähtikahvaruuvia vain sen verran, että tunnet kevyen vastuksen. Älä kierrä liikaa.

Tärkeää:

Kun työskentely koneella lopetetaan, tähtikahvaruvin (23) takapuoli on aina avattava kiertämällä vastapäivään, jotta moottorin akseli ei enää paina vasten kitkapyörää.

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi.

Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä tai vastaavan sähköyhtiön paikallisia määräyksiä (EVU).

Vialliset virtajohdot

Sähköliitäntäjohtoihin tulee usein eristevaurioita.

Mahdolliset syyt:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
  Tällaisia viallisia virtajohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia!

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

Virtajohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä ja paikallisia sähköasennuksia koskevia määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 - 240 V\~ / 50 Hz.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 mm². Yli 25 m pitkien johtojen poikkipinnan on oltava vähintään 2,5 mm².
• Verkkoliitäntä varmistetaan maks. 16 A sulakkeella.

Kytkentätyyppi Y

Jos tämän laitteen virtajohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakaspalvelupisteessä tai muulla pätevällä henkilöllä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin valmistaja; moottorin tyyppi
• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot
  • Sähköisen ohjauksen tiedot

Jos moottori palautetaan, on sen mukana lähetettävä aina koko käyttöyksikkö sähköisen ohjauksen kanssa.

12. Puhdistus ja huolto

⚠ Varoitus! Kytke kone pois päältä ja vedä virtapistoke irti pistorasiasta ennen säätö-, huolto- tai hoitotöitä!

Puhdistus

Pidä turvalaitteet, tuuletusraot ja moottorin kotelo aina mahdollisimman puhtaina ja pölyttöminä. Pyyhi laite puhtaalla pyyhkeellä tai puhalla se puhtaaksi paineil-malla, jonka paine on säädetty matalaksi.

Suosittelemme puhdistamaan laitteen aina heti käytön jälkeen.

Huolto

Laitteen sisällä ei ole muita huollettavia osia.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hioma-aineet, hiiliharjat, tasoituslaikat, astekulmaimet; kiilahihnat

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

13. Varastointi ja kuljetus

Säilytä laitetta ja lisävarusteita lasten ulottumattomissa pimeässä ja kuivassa paikassa jäätymiseltä suojattuna. Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä sähkötyökalua alkuperäisessä pakkauksessaan. Säilytä kovasinta viileässä, kuivassa ja pimeässä paikassa.

△ Huomio! Laite on ehdottomasti suojattava kuljetuksen ajaksi putoamista tai kaatumista vastaan.

Konetta saa nostaa ja kuljettaa vain rungosta.

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

- Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

15. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos laitteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Ongelma Mahdolliset syyt Korjauskeinot
Moottori ei käy.	Moottori, johto tai pistoke viallinen, sulakkeet palaneet.	Tarkastuta kone ammattilaisella. Älä koskaan korjaa moottoria itse. Huomio! Tarkasta sulakkeet ja vaihda ne tarvittaessa.
Moottori käy hitaasti eikä saavuta käyttö- kierroslukua.	Jännite liian alhainen, käämit vahin- goittuneet, kondensaattori palanut.	Tarkastuta jännite sähköyhtiöllä. Tarkastuta moottori ammattilaisella. Teetä kondensaattorin vaihto am- mattilaisella.
Moottori aiheuttaa liikaa melua.	Käämit vioittuneet, moottori viallinen.	Tarkastuta moottori ammattilaisella.
Moottori ei saavuta täyttä tehoa.	Verkon virtapiiri ylikuormittunut (lamput, muut moottorit jne.).	Älä käytä muita laitteita tai moottoreita samassa virtapiirissä.
Moottori ylikuumen- tuu herkästi.	Moottorin ylikuormitus, riittämätön moottorin jäähdytys.	Vältä moottorin ylikuormitusta hiomisen aikana ja poista pöly moottorista, jotta moottorin jäähdytys toimii optimaalisesti.

16. Erikoistarvikkeet

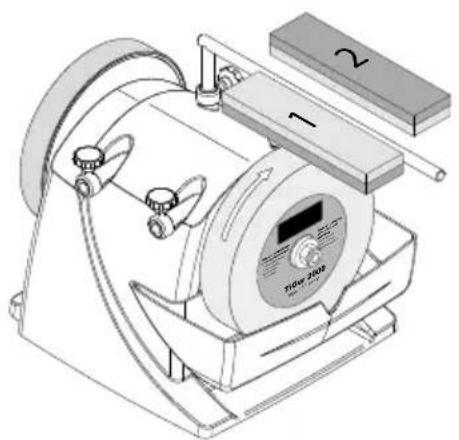

Kiventyöstöväline, tilausnro. 8949 0707

TIGERin raekokoa voidaan muuttaa muutamassa sekunnissa, 250:sta 1000:een ja takaisin!

Laite putkille ja ontoille rautaosille (100) 55, tilausnro. 8949 0706

Tee sormenmuotoinen työkalu ennen näkemättömän teräväksi!

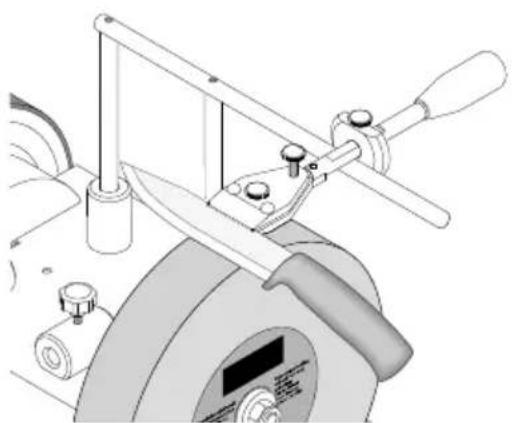

Laite suurille terille 120,

Tilausnro. 8949 0709

Tämä tekee keittiössä puuhaamisesta hauskaa!

Laite leikkaamiseen (100) 160,

Tilausnro. 8949 0710

Olipa kyseessä paperi-, materiaali- tai pensasleikkuri, nyt voit teroittaa ne kaikki!

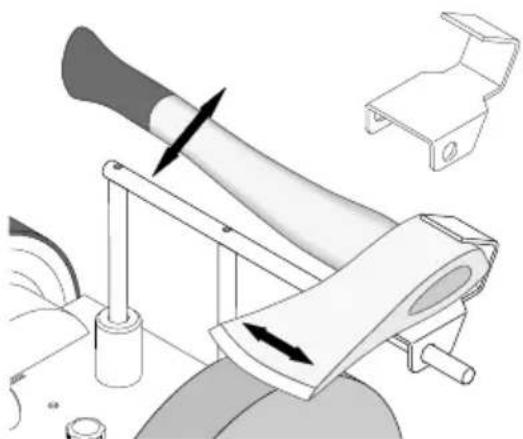

Pilko polttopuita kuin salama ja täysin ilman koneita

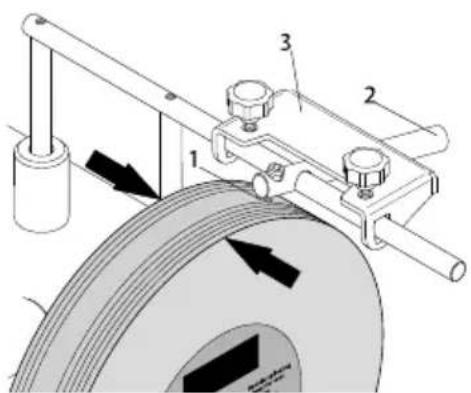

Halkaisijan pienennyslaite, tilausnro. 8949 0713

Työstä nopeasti ja pienemmäksi ja pyöreäksi! Varaterä, tilausnro. 8949 0714

Erikoistapauksiin.

Nahkahiomalaikka, profiloitu 100,

Tilausnro. 8949 0705

Sormenmuotoisen työkalun sisäpuolta varten.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
