BRUGSANVISNING Tiger 3000VS SCHEPPACH

5. Säkerhetsanvisningar

Skadade elanslutningskablar

Forklaring til symbolerne på maskinen

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Brug høreværn!
	Brug åndedrætsværn i støvede omgivelser!
	Brug beskyttelsesbriller!
	Fare for personskader som følge af roterende værktøj! Hold hænderne på afstand.
	Hold udenforstående væk fra farezonen.
	Beskyttelsesklasse II
	Produktet opfylder gældende EU-direktiver.
Pas på!	I denne betjeningsvejledning er de steder, der vedrører din sikkerhed, forsynet med dette symbol.

1. Indledning 243
2. Produktbeskrivelse 243
3. Leveringsomfang 243
4. Tilsigtet brug 243
5. Sikkerhedsforskrifter 244
6. Restrisici 246
7. Tekniske data....246
8. Før ibrugtagning .... 246
9. Montering 247
10. Betjening....248
11. El-tilslutning 249
12. Rengøring og vedligeholdelse 250
13. Opbevaring og transport....250
14. Bortskaffelse og genanvendelse 250
15. Afhjælpning af fejl 251

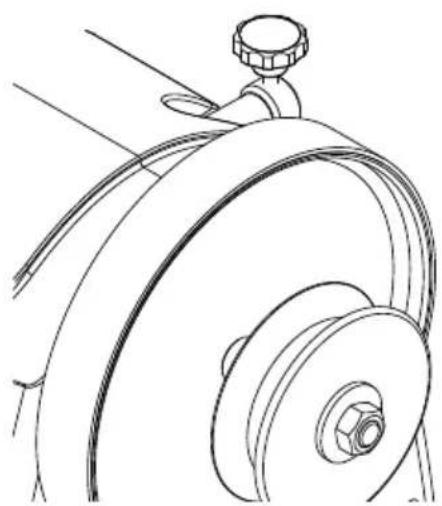

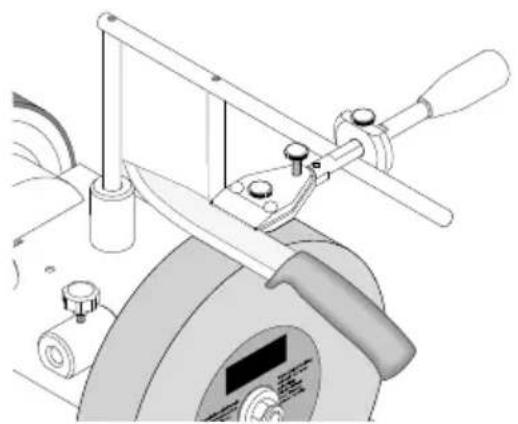

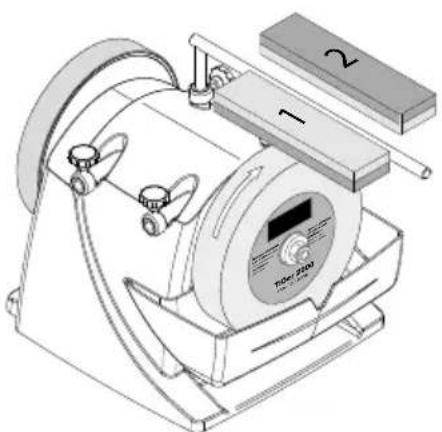

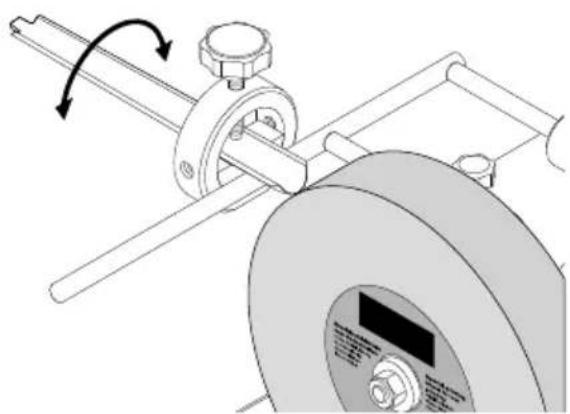

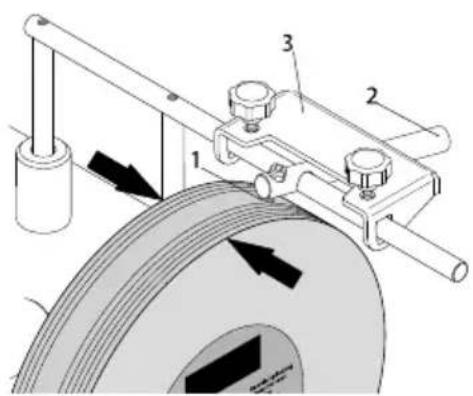

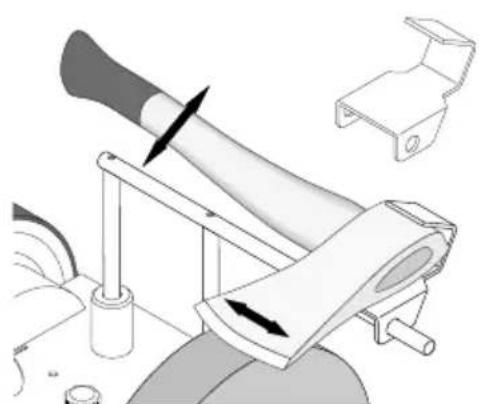

16. Specialtilbehør 251
17. Overensstemmelseserklæring 257

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af betjeningsvejledningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. Emnesupport
2. Overholder emnesupport
3. Stjernegrebsskrue
4. Læderskive
5. Maskinhus
6. Tænd/Sluk-kontakt
7. Gummifødder
8. Vandbeholder
9. Spændeskive
10. Slibeaksel
11. Møtrik
12. Slibesten
13. Universal-anordning
14. Stjernegrebsskrue til læderskive
15. Sideholder emnesupport
16. Holder til vandbeholder
17. Vinkellære
18. Hastighedsregulator

3. Leveringsomfang

• Vådslibemaskine
- Slibesten (12)
- Emnesupport (1)
• 2x stjernegrebsskrue til emnesupport (3)
• Universal-anordning (13)
- Strygepasta
• Vinkellære (17)
- Brugsanvisning

4. Tilsigtet brug

• Slibemaskinen er kun designet til slibning af stål ved hjælp af det udbudte værktøj (ikke hårdmetal).
• Maskinen lever op til bestemmelserne i det gældende EF-maskindirektiv.
• Maskinen er beregnet til etholds-drift, driftsvarighed A1 100%.

• Læs og overhold alle sikkerheds- og farehenvisninger på maskinen.

• Sørg for, at alle sikkerheds- og farehenvisninger på maskinen altid er i læselig stand.

• Brug kun maskinen, hvis den er i teknisk fejlfri stand, den skal bruges iht. det fastlagte formål samt sikkerheds- og farebevidst iht. betjeningsvejledningen! Især alle fejlfunktioner, der har indflydelse på sikkerheden, skal straks afhjælpes af dig selv (eller af tredjemand)!
• Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.
• Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes.
• De pågældende uheldsforebyggende forskrifter og de øvrige, almindeligt anerkendte, sikkerhedstekniske regler skal overholdes.
• Maskinen må kun bruges, vedligeholdes eller repareres af sagkyndige personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.
• Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.
• Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ethvert ansvar for skader, der skyldes utilsigtet anvendelse; risikoen bæres alene af brugeren.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

1. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no-gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøjer på afstand af regn og fugt. Indtrængning af vand i et elektrisk apparat øger risikoen for at få elektrisk stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

1. Personlig sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for per- sonskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og oprethold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske fare pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

1. Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøj er farligt i hænderne på uerfarne personer.

e) Elværktøjer og tilbehør skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøjer skarpe og rene. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør og indsatsværktøj osv. i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

1. Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

⚠ Pas på! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige personskader eller personskader med døden til følge anbefales det personer med medicinske implantater at konsultere læge og producenten af det medicinske implantat, før maskinen benyttes.

Sikkerhedsforskrifter for bordslibemaskiner

a) Brug ikke beskadigede indsatsværktøjer. Inden hver brug skal indsatsværktøjer som fx slibeskiver for splintringer og revner. Når man har kontrolleret og brugt indsatsværktøjet, skal man holde sig selv og tilstedeværende personer uden for det roterende værktøjs plan og lade apparatet køre med maks. omdrejningstal i 1 minut. Beskadigede indsatsværktøjer knækker som oftest i løbet af denne testperiode.
b) Det tilladte omdrejningstal for indsatsværktø-jet skal være mindst lige så høj som det maks. omdrejningstal, der er angivet på elværktø-jet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort.
c) Der må aldrig slibes på slibeskivens sideflader. Slibning på sidefladerne kan bevirke, at slibeskiven brister og slynges fra hinanden.

6. Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Fare for personskader på fingre og hænder som følge af den roterende slibeskive.
• Fare som følge af strøm, hvis der bruges ikke-godkendte elektriske tilslutningsledninger.
• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, skal man slippe starttasten og trække lysnetstikket ud.
• Desuden kan der være ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Tilsigtet brug" samt betjeningsvejledningen overholdes.
• Undgå utilsigtet igangsætning af maskinen: Når stikket isættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det indsatsværktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.

7. Tekniske data

Dimensioner L x B x H	380 x 290 x 90 mm
Emnesupport ø 12 mm
Slibesten ∅ 250 x ∅ 12 x 63 mm
Omdrejningstal i tomgangslibesten	90-150 min ^-1
Skærehastighed 1,2 - 2 m/s
Vægt 11 kg

Drev
Motor 230 - 240 V~ / 50 Hz
Optagelseseffekt P1 180 W
Motorhastighed	1950 - 3250 min ^-1
Driftsfunktion S1

Forbehold for tekniske ændringer!

Støj og vibration

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du benytte egnet høreværn.

Information om støjudvikling iht. ISO 4871:

Støjværdier

Lydeffektniveau L_WA	107 dB
Lydtryksniveau L_pA	94 dB
Usikkerhed K_WA/pA	3 dB

8. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.

- Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

⚠ ADVARSEL!

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

Sørg altid for, at maskinen er slukket og frakoblet strømforsyningen, før der foretages indstillinger på apparatet.

• Alle afdækninger og sikkerhedsanordninger skal være korrekt monteret, før apparatet tændes.
• Slibestenen skal kunne køre frit.
• Før betjening af Tænd/Sluk-kontakten skal man sikre sig, at slibestenen og slibeskiven er korrekt monteret, og at apparatets bevægelige dele fungerer problemfrit. Kontrollér begge visuelt for synlige fejl og mangler.
• Udskift en beskadiget eller nedslidt slibesten.

9. Montering

Kontrollér, at slibemaskinen står lodret og stabilt på et fast underlag med tilstrækkelig belysning.

Maskinen har ingen for- eller bagside. Man kan valgfrit slide med eller mod rotationsretningen.

Nødvendigt værktøj til alle monterings-/indstillingstrin:

• Gaffelnøgle 19 mm (medfølger ikke)

Af emballeringshensyn er slibestenen er ikke formonteret

Advarsel!

Slut først apparatet til strømforsyningen, när monteringen er færdig.

Tilsidesættelse af denne instruks kan medføre utilsigtet start og evt. alvorlige personskader.

9.2 Lydtest

Kontrollér slibestenen for revner, og udfør en lydtest for samme.

• Slibestenen skal tages ud af maskinen med henblik på lydtesten. Slibestenen skal stå lodret på gulvet. Brug et stykke træ som support på et hårdt gulv. Slibestenen skal være tør.
• Slå let på slibeskiven med en ikke-metallisk hammer. En skive uden revner afgiver en høj, ren klokkeagtig klang. En skive med revner giver en dump klang. Hvis slibestenen er feilfri, kan den monteres.

9.3 Montering af slibesten (fig. 2 + 3)

Brug kun slibesten med samme tekniske data (se 7. Tekniske data).

• Fjern møtrikken (11) med en gaffelnøgle; den udven-dige spændeskive (9) og slibeakslens paptransport-muffe (10). Dette gøres ved samtidigt at holde læder-skiven (14) fast. Bemærk: Venstregevind.
  • Vandmærket (8) skal være fjernet. (se 9.4)
• Sæt slibestenen på slibeakslen (10). Den indvendige spændeskive skal være bag ved slibestenen.
• Monter slibestenen (12) som vist på fig. 2.
• Fastgør slibestenen med spændeskiven (9) og møtrikken (11) med en gaffelnøgle. Dette gøres ved samtidigt at holde mod læderskiven (14). Bemærk: Venstregevind.

9.4 Montering af emnesupport (1) (fig. 4 + 5)

Emnesupporten (1) kan fastgøres både i overholderen for emnesupporten (2) og i sideholderen for emnesupporten (15). Dette afhænger af, om der skal arbejdes med eller mod sliberetningen.

9.4.1 Montering af overholder

• Man fastgør emnesupporten (1) i overholderen for emnesupporten (2) ved ført at anbringe de to løse stjernegrebsskruer (3). Drej dem 2-3 omgange ind i det ønskede sted i den ønskede emnesupport (2) (boring med gevind).
• Indsæt derefter emnesupporten i boringerne i emnesupportens overholder (2).
• Fastgør denne i den ønskede højde ved hjælp af de to stjernegrebsskruer (3).

9.4.2 Montering af sideholder

• Fastgør vandtanken (8) i den laveste position i holderne til vandtanken (16) (bag slibestenen) på maskinhuset (5). (Fig. 6)
• Fyld den da op til udsparingen med vand. (Fig. 7)

10. Betjening

⚠ PAS PÅ!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

PAS PÅ!

Træk netstikket ud af stikkontakten inden vedligeholdelses-, omstillings- og monteringsarbejde.

Denne afhænger hovedsageligt af, om du ønsker at arbejde med eller mod sliberetningen.

Hvis du ønsker hurtigt at fjerne store mængder stål (f.eks. fra meget gamle, rustne værktøjer), eller hvis du vil slibe grove værktøjer som f.eks. økser, anbefales det at arbejde mod sliberetningen.

Hvis du vil slibe mere præcist, anbefaler vi at arbejde med sliberetningen. Dette gælder f.eks. slibning af værktøjer og knive.

Vær opmærksom på, at slibeprocessen bliver lang- sommere, hvis der arbejdes med rotationsretningen. Kontrollér om slibestenens overflade er plan, inden hver arbejdsgang. Dette gøres ved at sænke emnesupporten ned på stenen og dreje den manuelt 360°. Ved behov afdrejes ujævnt materiale med en stenskærer.

10.2 Vandbeholder (fig. 7)

- Fyld vandbeholderen op til udsparingen med vand. Slibestenen opsuger vand, og ved behov skal man påfylde mere vand. Undlad at slibe uden vand. Da slibestenes diameter mindskes i takt med antallet af slibeprocesser, berører slibesten (12) ikke længere vandet i vandtanken (8).

Slibestenen kan ikke længere opsuge vand. Vandtanken (8) skal i givet fald placeres i den øverste holder til vandtanken (16).

• Når slibeprocessen er afsluttet, sænker man vandtanken for at forhindre, at slibestenen befinder sig i vandet i længere tid.
• Tøm vandbeholderen med jævne mellemrum. Ellers ophobes der stålpartikler og slibestøv i reservoiret, som fortættes.
• Eksperttip: Sådanne ophobninger kan undgås ved at anbringe en magnet i vandet.

10.3 Vinkellære (fig. 8)

Mål emnets vinkel ved at sammenligne skæret med hakkerne. Indstil derefter den beregnede vinkel på apparatet ved at ændre emnesupportens højde. Dette gøres som følger:

• Spænd først værktøjet fast i apparatet, og placer apparatet på emnesupporten
• Hold vinkelmåleren med den ønskede vinkel an mod værktøjsspidsen.
• Indstil nu emnesupportens højde, så vinkelmålerens forende ligger direkte på slibestenen. Sørg for, at vinkelmåleren altid flugter med værktøjsspidsen.
• Bemærk: De værdier, der er angivet på vinkelmåleren, er kun standardværdier. Naturligvis kan an ændre disse værdier i forhold til sine krav.

Da slibestenen kun roterer langsomt, kan man observere, at der roteres til siden. Dette er normalt og har ikke negativ indflydelse på sliberesultatet.

Eksperttip: Nye værktøjer opviser stadig spor efter produktionsprocessen. Du kan forlænge levetiden på dine værktøjer markant ved at slibe dem på begge sider af skæret, før du bruger dem for første gang. Du skal bare slibe bagsiden i frihåndstilstand mod slibestenens lodrette kant og forsiden som følger:

• Når man har indstillet vinklen, indsætter man det værktøj, der er monteret i apparatet, i universalholderen, tænder for motoren og starter slibeprocessen.
• Pres værktøjet ensartet ind mod slibestenen nær skæret, og bevæg det hen over stenen.
• Sørg altid for, at mindst halvdelen af skærebredden kommer i kontakt med slibestenen, så stenen ikke beskadiges.
• For at opnå finere sliberesultater skal man forberede stenen med et stenpræparat. Herved kan man forøge kornstørrelsen fra 250 til ca. 1000.

10.5 Hvæsning (fig. 10)

Foretag aldrig opslbning mod læderskivens retning! Ellers skærer værktøjet ind i læderet!

• Imprægner læderskiven med maskinolie.
• Dette gøres ved at påføre læderskiven.
• Tænd for apparatet, og fordel slibepastaen ved at presse emnet ind mod hjulet med cirkulære bevægelser.

- Denne forberedelse er tilstrækkelig til fem til ti værktøjer.

- Start derefter forfra med et nyt lag maskinolie, efterfulgt af slibepasta. Disse foranstaltninger forlænger læderets levetid og forbedrer kvaliteten af dine værktøjer.

- Eksperttip: Du kan foretage hvæsning i frihåndstilstand. Du kan opnå et mere præcist resultat, hvis du hvæsser værktøjet af ved hjælp af det pågældende fikstur.

10.6 Tænd/Sluk-knap (6) (fig. 1)

- Tryk på den grønne tast "I" for at tænde for maskinen.

- Tryk på den røde knap "0" for at slukke apparatet igen.

10.7 Hastighedsregulator (18 / fig.1)

Med hastighedsregulatoren (18) kan man regulere slibestenens og læderskivens hastighed trinløst. Den korrekte hastighed afhænger af det ønskede resultat. En hastighed i det lavere område er mere egnet til slibning. Til hvæsning med lederskiven kræves en højere hastighed.

Sprøjtefare ved høj hastighed.

Når der arbejdes med læderskiven med høj hastighed, skal man sænke vandbeholderen.

For at bibeholde en ensartet slibehastighed i takt med at slibestenens diameter aftager, kan denne tilpasses trinløst med hastighedsregulatoren (18).

Slibestens-ø mm (tommer)	Omdrejningstal slibesten min ^1
250 (10") 90-100
230 (9")	100-110
200 (8")	110-125
180 (7")	125-150

- Man kan indstille kontakttrykket på friktionshjulet med stjernegrebsskruen på bagsiden (23) på bagsiden af maskinhuset (se figur 13). Dette kan være nødvendigt, hvis læderskiven eller slibestenen stopper under opslibning eller hvæsning. Ved at dreje stjerneskruen til højre øges spændingen. Stjernegrebsskruen må kun spændes, der til mærkes en let modstand. Undgå at overspænde.

Vigtigt:

Efter arbejde med maskinen skal bagsiden af stjernegrebsskruen (23) altid løsnes ved at dreje den til venstre, så motorakslen ikke længere presser mod friktionshjulet.

11. El-tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar.

Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter eller de lokale EVU-bestemmelser.

Beskadigede eltilslutningsledninger

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Mulige årsager:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.

- Revner pga. ældning af isoleringen.

Sådanne beskadigede eltilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne!

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Eltilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser samt de lokale EVU-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal være 230 - 240 V\~/ 50 Hz.
• Forlængerledninger skal op til en længde på 25 m have et tværsnit på mindst 1,5 mm²; er de længere end 25 m, skal tværsnittet mindst være 2,5 mm².
• Nettilslutningen sikres maksimalt med 16 A.

Tilslutningstype Y

Hvis nettislutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

• Motorproducent: motortype
• Motorens strømtype
• Dataene på maskinens typeskilt
• Data for elektrostyring

Sendes motoren tilbage, skal man huske at vedlægge hele drivenheden inkl. elektrostyring.

⚠ Advarsel! Inden indstillings-, vedligeholdelses- eller servicearbejde skal man huske at slukke maskinen og trække netstikket ud!

Rengøring

Hold så vidt muligt alt sikkerhedsudstyr, ventilationsslidser og motorhuset fri for snavs og støv. Tør apparatet af med en ren klud, eller blæs den over med trykluft ved lavt tryk.

Det anbefales, at apparatet straks rengøres efter hver brug.

Vedligeholdelse

I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Slibemidler, kulbørster, finslibningsskiver, vinkellærer; kileremme

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Opbevar apparater og tilbehør mørkt og tørt og utilgængeligt for børn og over frysepunktet. Den ideelle opbevaringstemperatur ligger mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage. Opbevar slibestenen køligt, tørt og mørkt.

⚠ Pas på! Det er vigtigt, at apparatet sikres mod at falde ned eller vælte under transport.

Maskinen må kun løftes og transporteres i rammen.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

- Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.

- Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!

- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

15. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Problem Mulig årsag Afhjælpning
Motor vil ikke starte.	Motor, kabler eller stik defekte, sikringer sprunget.	Få maskinen efterset af en fagmand. Forsøg aldrig selv at reparere motoren. Pas på! Kontrollér sikringerne, og udskift dem i givet fald.
Motoren starter lang-somt og når ikke op på driftsomdrejningstallet.	Spænding for lav, viklinger beskadi-get, kondensator brændt sammen.	Få spændingen kontrolleret af en energileve-randør. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand.
Motor støjer for meget.	Viklinger beskadiget, motor defekt.	Få motoren kontrolleret af en fagmand.
Motor når ikke op på fuld ydeevne.	Strømkredse i lysnettet overbelastet (lamper, andre motorer mv.).	Undlad at tilslutte andre apparatet eller motorer til samme strømkreds.
Motor bliver let overop-hedet.	Overbelastning af motor, utilstræk-kelig køling af motor.	Undgå, at motoren overbelastes under slib-ningen, og fjern støv fra motoren for at sikre optimal køling af samme.

16. Specialtilbehør

Stenjusterer, bestil-nr. 8949 0707 Skift din TIGERs kornstørrelse på få sekunder, fra 250 til 1000 og tilbage!

Indretning til rør og huljern (med 100) 55, bestil-nr. 8949 0706 Giv det fingerformede værktøj en hidtil uset skarphed!

Sådan bliver køkkenarbejdet en leg!

Papirsaks, stofsaks eller hækkeklipper, nu kan du opslibe dem alle!

Du kan save brænde med lynets hast, og helt uden store maskiner

Afdrejet på få sekunder, og om igen!

Reserveskær, bestil-nr. 8949 0714

Til enhver opgave.

Læderstrygeskive, profileret 100,

bestil-nr. 8949 0705

Til indersiden af det fingerformede værktøj.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
