NAUDOJIMO INSTRUKCIJA Tiger 3000VS SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite klausos apsaugą!
	Susidarius dulkių, naudokite kvėpavimo apsaugą!
	Užsidėkite apsauginius akinius!
	Pavojus susižaloti dėl besisukančio įrankio! Laikykite rankas toliau.
	Liepkite tretiesiems asmenims pasišalinti iš pavojaus zonos.
	Il apsaugos klasė
	Gaminys atitinka galiojančias Europos direktyvas.
Dėmesio!	Su Jūsų sauga susijusias vietas šioje naudojimo instrukcijoje mes pažymėjome šiuo ženklu.

Turinys:

Puslapis:

1. lžanga 192
2. Irenginio aprašymas 192
3. Komplektacija 192
4. Naudojimas pagal paskirtį 192
5. Saugos nurodymai....193
6. Liekamosios rizikos 195
7. Techniniai duomenys 195
8. Prieš pradedant eksploatuoti....195
9. Montavimas....196
10. Valdymas 197
11. Elektros prijungimas .... 198
12. Valymas ir techninė priežiūra 199
13. Laikymas ir transportavimas 199
14. Utilizavimas ir pakartotinis atgavimas 199
15. Sutrikimų šalinimas....200

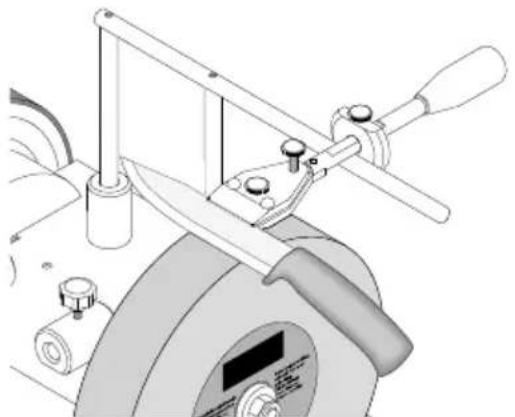

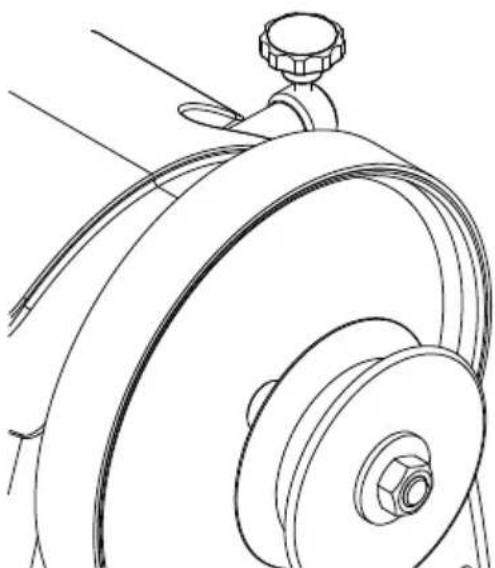

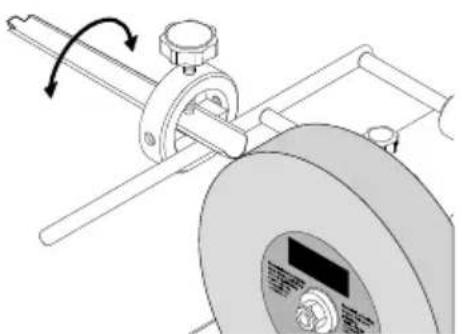

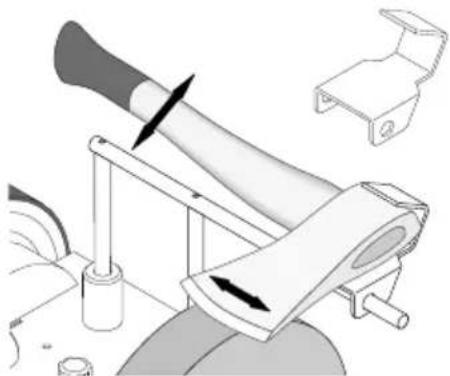

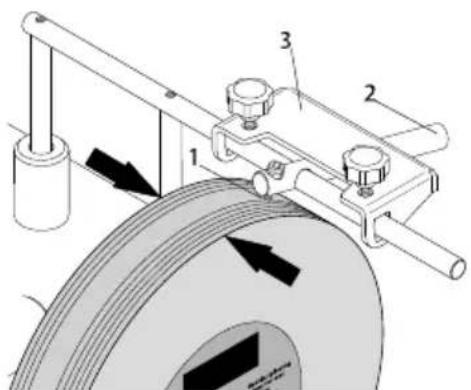

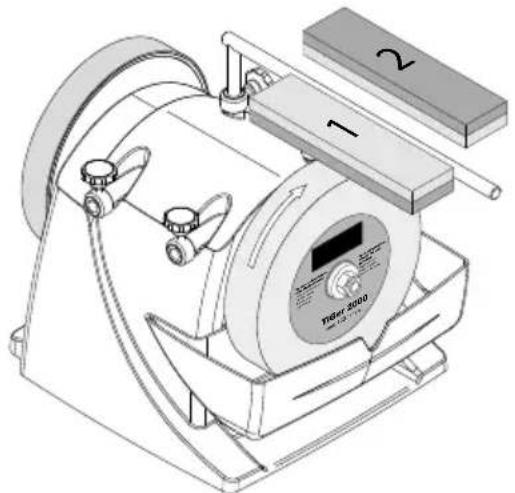

16. Specialūs priedai 201
17. Atitikties deklaracija....257

1. lžanga

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
• sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Ruošinių atrama
2. Viršutinis ruošinių atramos laikiklis
3. Varžtas su žvaigždės formos rankenėle
4. Odinis galandimo diskas
5. Staklių korpusas
6. lj./išj. jungiklis
7. Guminés kojelés
8. Vandens rezervuaras
9. Poveržlě
10. Šlifavimo velenas
11. Veržlè
12. Galandimo akmuo
13. Universalus jtaisas
14. Odinio galandimo disko varžtas su žvaigždės formos rankenėle
15. Šoninis ruošinių atramos laikiklis
16. Vandens rezervuaro laikiklis
17. Kampo šablonas
18. Sūkių skaičiaus reguliatorius

3. Komplektacija

• Šlapiojo šlifavimo mašina
  • Galandimo akmuo (12)
• Ruošinių atrama (1)
• 2x ruošinių atramos varžtas su žvaigždės formos rankenėle (3)
  • Universalus įtaisas (13)
• Galandimo pasta
  • Kampo šablonas (17)
• Naudojimo instrukcija

4. Naudojimas pagal paskirti

• Šlifavimo mašina sukonstruota tik plienui (ne kietmetaliui) šlifuoti su siūlomu jrankiu.
• Staklės atitinka šiuo metu galiojančią ES mašinų direktyvą.
• Mašina skirta eksploatuoti viena pamaina, jungimo trukmė S1/100 %.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.

• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.

• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos! Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!

• Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.
• Privaloma laikytis gamintojo saugos, veikimo ir techninės priežiūros instrukcijų bei techninių kalibravimo ir dydžių duomenų.
• Taip pat būtina laikytis tiesiogiai susijusių nelaimin-gų atsitikimų prevencijos taisyklių ir kitų bendrai pri-pažįstamų saugos bei techninių taisyklių.
• Naudoti stakles, atlikti jų techninę priežiūrą ir taisy-mą gali tik kvalifikuoti asmenys, susipažinę su sta-klėmis ir informuoti apie pavojus. Gamintojas nepri-siima atsakomybės už neleistinus staklių pakeitimus ir dėl to kilusią žalą.
• Staklės skirtos naudoti tik su originaliomis gamintojo atsarginėmis detalėmis ir įrankiais.
• Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesi tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠️ ISPĖJIMAS! perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

1. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvaiais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite savo elektrinius jrankius nuo lietaus arba drègmès. Patekus i elektrinj jrenginj vandens, didéja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungia-majį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majį laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.

1. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio-jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

1. Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų at-sitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrinį įrankį, priedus, įstatomą įrankį ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

⚠ DĖMESIO! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavoju, prieš naudojant mašiną, asmenims su medicininiais implantais rekomenduoja-me pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Saugos nurodymai dėl stalinių šlifavimo staklių

a) Nenaudokite pažeistų įstatomų įrankių. Prieš naudodami kaskart patikrinkite įstatomus įrankius, pvz., šlifavimo diskus, ar nėra atplaišų ir įtrūkimų. Jei įstatomą įrankį patikrinote ir įstatėte, Jūs ir šalia esantys asmenys turi būti už besisukančio įstatomo įrankio plokštumos ribų. Leiskite įrenginiui 1 min. veikti didžiausiuoju sūkių skaičiumi. Pažeisti elektriniai įrankiai dažniausiai lūžta šiuo bandomuoju laikotarpiu.

b) Leistinas įstatomo įrankio sūkių skaičius turi atitikti ant elektrinio įrankio nurodytą didžiausiajį sūkių skaičių. Priedai, kurie sukasi greičiau nei leidžiama, gali lūžti ir skrieti aplinkui.

c) Niekada nešlifuokite šlifavimo disko šoninių paviršių. Šlifuojant šoninius paviršius, šlifavimo diskas gali sprogti ir jo dalys gali pasklisti į šonus.

6. Liekamosios rizikos

Mašina pagaminta pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus susižaloti pirštus ir rankas, prisilietus prie besisukančio šlifavimo disko.
• Pavojus dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tinklo kištuką.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. Naudokite įstatomą įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Techniniai duomenys

Konstrukciniai matmenys, ilgis x plotis x aukštis 380 x 290 x 90 mm

Ruošinių atrama ø 12 mm
Galandimo akmens ∅ 250 x ∅ 12 x 63 mm
Galandimo akmens sūkiųskaičius tuščiaja eiga	90-150 min ^-1
Pjovimo greitis 1,2 - 2 m/s
Svoris 11 kg

Pavara

Variklis 230 - 240 V~ / 50 Hz
Imamoji galia P1 180 W
Variklio sūkių skaičius	1950 - 3250 min ^-1
Darbo režimas S1

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas & vibracija

⚠ Ispėjimas: Triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Informacija apie susidaranti triukšma pagal ISO 4871

Triukšmo vertės

Garso galios lygis L_WA	107 dB
Garso slėgio lygis L_pA	94 dB
Neapibrėžtis K_WA/pA	3 dB

8. Prieš pradedant eksploatuoti

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.

• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.

• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

⚠️ DÊMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

Prieš prijungdami jrenginį prie elektros srovės tinklo jsitikinkite, kad duomenys specifikacijų lentelėje su-tampa su tinklo duomenimis.

⚠️ Ispėjimas!

Prieš atlikdami jrenginio nustatymus, visada jsitikinkite, kad mašina išjungta ir išjungtas elektros srovės tiekimą i ją.

• Prieš jjungiant jrenginj reikia tinkamai sumontuoti visus uždangalus ir saugos įtaisus.
  • Galandimo akmuo turi laisvai judèti.
• Prieš aktyvindami jj./išj. jungiklj įsitikinkite, kad ga- landimo akmuo ir galandimo diskas yra tinkamai sumontuoti bei sklandžiai veikia judančios įrenginio dalys. Apžiūrėkite juos abu, ar jie be trūkumu.
• Pakeiskite pažeistą arba susidėvėjusi galandimo akmeni.

9. Montavimas

9.1 |rengimas ir nustatymas

Įsitikinkite, kad Jūsų šlifavimo staklės stovi vertikaliai ir stabiliai ant tvirto pagrindo, esant pakankamam apšvietimui.

Mašinoje yra priekinė arba galinė pusė. Pasirinktinai galima šlifuoti sukimosi kryptimi arba prieš ją.

Visiems montavimo / nustatymo veiksmams reikalingi jrankiai:

- 19 mm veržliarakčio (nejeina j komplektaciją)

Galandimo akmuo dėl pakavimo priežasčių nėra iš anksto sumontuotas

⚠️ Ispėjimas!

Baigę montuoti, prijunkite jrenginį prie maitinimo įtampos. Nesilaikant nurodymų, galimas netikėtas pasileidimas ir taip galima sunkiai susižaloti.

9.2 Skambėjimo testas

Patikrinkite galandimo akmeni, ar nera įtrūkimu, ir atlikite skambėjimo testą.

• Skambėjimo testui atlikti iš mašinos reikia pašalinti galandimo akmenį. Galandimo akmuo padėtas vertikaliai ant žemės. Ant kietų grindų kaip atramą naudokite medienos gabalą. Galandimo akmuo turi būti sausas.
• Šlifavimo diską šiek tiek padaužykite nemetaliniu plaktuku. Nejtrūkęs diskas skamba garsiai, kaip varpas. Jtrūkęs diskas skamba dusliai. Jei galandimo akmuo yra be defektų, jį galima sumontuoti.

9.3 Galandimo akmens montavimas (2+3 pav.)

Naudokite galandimo akmenis su tokiais pačiais techniniais duomenimis (žr. 7 skyrių „Techniniai duomenys“).

• Veržliarakčiu atsukite veržlę (11), išorinę poveržlę (9) ir šlifavimo veleno (10) kartoninę transportavimo įvorę. Tam tvirtai laikykite odinio galandimo disko (14) žvaigždės formos rankenėlę. Dėmesio: kairinis sriegis.
• Tuo metu turi būti išmontuotas vandens bakas (8). (žr. 9.4)
• Užděkite galandimo akmenj ant šlifavimo veleno (10). Vidině poveržlé turi būti už galandimo akmens.
• Sumontuokite galandimo akmenj (12), kaip parodyta 2 pav.
• Pritvirtinkite galandimo akmenj poveržle (9) ir veržle (11), naudodami veržliaraktj. Tam laikykite odinio galandimo disko (14) žvaigždės formos rankenėlę. Dėmesio: kairinis sriegis.

9.4 Ruošinių atramos (1) montavimas (4 + 5 pav.)

Ruošinių atramą (1) galima tvirtinti tiek prie viršutinio ruošinių atramos (2) laikiklio, tiek prie šoninio ruošinių atramos (15) laikiklio. Tai priklauso nuo to, ar norite dirbti šlifavimo kryptimi, ar prieš ją.

9.4.1 Viršutinio laikiklio montavimas

• Norėdami pritvirtinti ruošinių atramą (1) prie ruošinių atramos (2) viršutinio laikiklio, iš pradžių sumontuokite abu nepriveržtus varžtus su žvaigždės formos rankenėle (3). Maždaug 2–3 pasukimais numatytoje vietoje i viršutinę ruošinių atramą (2) (kiaurymė su sriegiu).
• Po to ruošinių atramą įstatykite į ruošinių atramos (2) viršutinių laikiklių kiaurymes.
• Pritvirtinkite ją abiem varžtais su žvaigždės formos rankenėle (3) norimame aukštyje.

9.4.2 Šoninio laikiklio montavimas

• Ruošinių atramos (15) šoninio laikiklio abu varžtai su žvaigždės formos rankenėle (3) sumontuoti iš anksto.
• Norėdami čia sumontuoti ruošinių atramą (1), įkiškite ruošinių atramą į ruošinių atramos (15) šoninio laikiklio kiaurymes.
• Ruošinių atramą (1) dabar užfiksuota pirmajam žingsniui.

9.5 Vandens rezervuaro montavimas (6 + 7 pav.)

• Pritvirtinkite vandens rezervuarą (8) apatinėje padėtyje prie vandens rezervuaro (16) laikiklių (už galandimo akmens) ant mašinos korpuso (5). (6 pav.)
  • Tada j ji iki angos pripildykite vandens. (7 pav.)

10. Valdymas

⚠ DÊMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

DÈMESIO!

Prieš atlikdami bet kokius techninės priežiūros, permontavimo ir montavimo darbus, visada ištraukite tinklo kištuką.

10.1 Šlifavimo kryptis (4 + 5 pav.)

Iš esmės tai priklauso nuo reikalavimų, ar norite dirbti šlifavimo kryptimi, ar prieš ją.

Jei norite greitai pašalinti didelius plieno kiekius (pvz., nuo labai senų, aprūdijusių įrankių) arba jei norite šli- fuoti grubius įrankius, pvz., kirvius, rekomenduojame dirbti prieš šlifavimo kryptį.

Jei norite šlifuoti tiksliau, rekomenduojame dirbti su šlifavimo jtaisu. Tai galioja, pavyzdžiui, jrankių ir peilių šlifavimui.

Atkreipkite dėmesį į tai, kad šlifavimo procesas sulėtinamas, kai dirbate su sukimosi kryptimi. Prieš kiekvieną darbo etapą patikrinkite, ar galandimo akmens paviršius yra lygus. Tam nuleiskite ruošinių atramą ant akmens ir pasukite rankiniu būdu 360°. Prireikus nelygią medžiagą nušlifuokite akmenų pjovikliu.

10.2 Vandens rezervuaras (7 pav.)

• Pripildykite i vandens rezervuarą iki angos vandens. Galandimo akmuo prisigeria vandens. Prireikus vandens papildykite. Nešlifuokite be vandens. Kadangi galandimo akmens skersmuo mažėja su galandimo procesų skaičiumi, galandimo akmuo (12) nebeliečia vandens rezervuare (8) esančio vandens. Galandimo akmuo nebegali surinkti vandens. Prireikus vandens rezervuarą (8) galima įstatyti i vandens rezervuaro (16) viršutinį laikikli.
• Jei galandimo procesas baigtas, nuleiskite vandens rezervuarą, kad galandimo akmuo ilgesnį laiką nebūtu vandenvie.
• Reguliariai ištuštinkite vandens rezervuarą. Kitu atveju rezervuare kaupsis bei sutankės plieno dalelės ir šlifuojant susidarančios dulkės.
• Patarimas ekspertui: tokių sankaupų išvengsite sankaupų, jei j vandenį jdėsite magnetą.

10.3 Kampo šablonas (8 pav.)

Išmatuokite ruošinio kampa, palygindami ašmenis su įrantomis. Po to nustatysite įrenginyje nustatytą kampa, pakeisdami ruošinių atramos aukštį. Tam atlikite šiuos veiksmus:

• Iš pradžių pritvirtinkite įrankį įrenginyje ir uždėkite jį ant ruošinių atramos.
• Tada laikykite kampamatj norimu kampu prie ruošinio viršūnės.
• Dabar nustatykite tokj ruošinių atramos aukštį, kad priekinis kampamačio galas priglustų tiesiogiai prie galandimo akmens. Atkreipkite dėmesį į tai, kad kampamatis visada būtų vienoje linijoje su įrankio viršūne.
• Nuoroda: ant kampamačio nurodytos vertės yra tik orientacinės vertės. Žinoma, šias vertes galite pa- keisti pagal savo reikalavimus.

10.4 Šlifavimas (9 pav.) su įtaisu kaltui

Kadangi galandimo akmuo sukasi tik lėtai, judėjimą reikia atpažinti šonine kryptimi. Tai yra normalu ir neturi neigiamos įtakos galandimo rezultatui.

Patarimas ekspertui: ant nauju jrankiu dar yra gamybos proceso žymiu. Galésite gerokai pratęsti savo jrankiu eksploatavimo trukmę, jei prieš pirmą kartą naudodami nušlifuokite abi ašmenų puses. Tiesiog nušlifuokite galinę pusę laisvojo šlifavimo režimu galandimo akmens vertikalėje ir priekinę pusę taip:

- Nustatę kampa, jrenginyje sumontuotą jrankį jdėkite į universalųjį laikikljį, jjunkite varikljį ir paleiskite ga- landimo procesa.

• Tam įrankį šalia pjovimo briaunos tolygiai prispaus-kite prie galandimo akmens ir judinkite jį skersai akmeniu.
• Atkreipkite dėmesį į tai, kad prie galandimo akmens liestųsi bent pusė ašmenų pločio, kad akmuo nebūtų pažeistas.
• Kad pasiektumėte geresnių šlifavimo rezultatų, paruoškite akmenį akmenų paruošimo įtaisu. Taip grūdėtuma padidinsite nuo 250 iki maždaug 1000.

10.5 Galandimas (10 pav.)

Niekada negaląskite prieš odinio galandimo disko krypti! Kitaip įrankis įpjaus odą!

• Impregnuokite odini galandimo diską mašinine alyva.
• Tada ant odinio galandimo disko užtepkite šlifavimo pastos.
• Ijunkite jrenginj ir paskirstykite galandimo pastą, ruošinj sukamaisiais judesiais spausdami prie disko.
• Šių paruošiamųjų veiksmų pakanka penkiems-dešimčiaj irankiu.
• Po to pradėkite nuo naujo mašininės alyvos sluoksnio ir nuo šlifavimo pastos. Šios priemonės prailgina odos eksploatavimo trukmę ir pagerina Jūsų įrankių kokybę.
• Patarimas ekspertui: Jūs galite galąsti laisvojo šlifavimo režimu. Tikslesnių rezultatų pasieksite, jei irankį galąsite atitinkamu įtaisu.

10.6 lj./išj. jungiklis (6) (1 pav.)

• Mašinai jjungti paspauskite žalią mygtuką „I“.
• Norėdami išjungti įrenginį vėl, paspauskite raudoną mygtuką „0“.

10.7 Sūkių skaičiaus reguliatorius (18 / 1 pav.)

Sūkių skaičiaus reguliatoriumi (18) galima tolygiai reguliuoti galąstuvo ir odinio disko sūkių skaičių. Tinkamas sūkių skaičius priklauso nuo norimo rezultato. Galandimui labiau tinka sūkių skaičius apatinėje srityje. Galandimui odiniu disku – didesnis sūkių skaičius.

Purslu pavojus esant dideliam sūkių skaičiui.

Norédami atlikti darbus prie odinio disko esant dideliam sūkių skaičiui, nuleiskite vandens talpykla.

Kad mažėjant galąstuvo skersmeniui būtų išlaikytas tolygus galandimo greitis, jį galima tolygiai pritaikyti sūkių skaičiaus reguliatoriumi (18).

Galąstuvo ø mm (col.)	Galąstuvo sūkių skaičius min.-1
250 (10") 90-100
230 (9") 100-110
200 (8") 110-125
180 (7") 125-150

10.8 Frikcinio disko reguliavimas varžtu su žvaigždės formos rankenėle galinėje pusėje (13 pav.)

- Varžtu su žvaigždės formos rankenėle galinėje mašinos korpuso pusėje (23) (žr. 13 pav.) gali-te nustatyti prispaudimo prie frikcinio disko slė-gį. To gali reikėti, kai galandant odinis galandi-mo diskas arba galandimo akmuo lieka stovėti. Sukant žvaigždinį varžtą pagal laikrodžio rodyklę, įtempis padidinamas. Veržkite varžtą su žvaigždės formos rankenėle, kol pajusite nedidelį pasipriešini-mą. Nepersukite.

Svarbu:

Po darbų su mašina, varžto su žvaigždės formos rankenėle (23) galinę pusę visada reikia atlaisvinti prieš laikrodžio rodyklę, kad variklio velenas nebespaustų frikcinio disko.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeisti prijungimo prie elektros laidai

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

Priežastys yra:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius.
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida.
• jpjovimo vietos pervažiavus prijungimo laidą.
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo.
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį i tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo laide yra privaloma.

Kintamosios srovės variklis

• Maitinimo jtampa turi būti 230 - 240 V\~ / 50 Hz.
• Ilginamujų laidų iki 25 m ilgio mažiausias skerspjūvis turi būti 1,5 mm², ilgesnių nei 25 m ilgio – 2,5 mm².
  • Tinklo jungtys yra apsaugotos 16 A

Prijungimo būdas Y

Jei šio jrenginio prijungimo prie tinklo laidas pažeistas, jj privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• Variklio gamintojas; variklio tipas
• variklio srovės rūšj
- duomenis iš jrenginio specifikaciju lentelės
- duomenis iš jungiklio specifikaciju lentelės.

Grąžindami variklj, visada atsiųskite ir visą pavaros mazgą su jungikliu.

12. Valymas ir techninė priežiūra

⚠ Ispėjimas! Prieš atlikdami bet kokius nustatymo, techninės priežiūros ir aptarnavimo darbus, išjunkite mašiną ir ištraukite tinklo kištuką!

Valymas

Ant visų saugos įtaisų, variklio korpuso ir vėdinimo angose neturi būti nešvarumų bei dulkių. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

Po kiekvieno naudojimo rekomenduojame jrenginj iš karto išvalyti.

Techninė priežiūra

Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

Aptarnavimo informacija

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: anglies šepetėliai, šlifavim terpė, skustuvai, kampai, pleišto diržas

* netiekiamos kartu su prietaisu!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

13. Laikymas ir transportavimas

Laikykite jrenginius ir priedus vaikams nepasiekiamo- je, tamsioje ir sausoje vietoje, aukštesnėje nei užšali- mo temperatūroje. Ideali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinį įrankį originalioje pakuotėje. Laikykite galandimo akmenį vėsioje, sausoje ir tamsioje vietoje.

△ Dėmesio! Transportuojant įrenginys būtinai turi būti apsaugotas nuo nukritimo arba apvirtimo. Mašiną leidžiama kelti ir transportuoti tik už rankenos.

14. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplink

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

- viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

- elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

- Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

15. Sutrikimų šalinimas

Tolesnéje lentelêje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Problema Galima priežastis Ka daryti?
Variklis neveikia.	Pažeistas variklis, kabelis arba kištukas, perdegę saugikliai.	Paveskite mašiną patikrinti specialistui. Niekada neremontuokite variklio patys. Démesio! Patikrinkite saugiklius ir prireikus juos pakeiskite.
Variklis lėtai pradeda veikti ir nepasiekia darbinio sūkių skaičiaus.	Per žema įtampa, pažeistos apvijos, perdegęs kondensatorius.	Paveskite įtampą patikrinti energijos tiekėjui. Paveskite variklj patikrinti specialistui. Paveskite kondensatorių patikrinti specialistui.
Variklis skleidžia per daug triukšmo.	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui.
Variklis veikia ne visa galia.	Tinkle perkrautos srovės grandinės (lempos, kiti varikliai ir t. t.)	Toje pačioje srovės grandinėje nenaudokite kitų įrenginių arba variklių.
Variklis šiek tiek perkaista.	Variklio perkrova, nepakankamai aušinamas variklis.	Šlifavimo metu stenkitės neperkrauti variklio ir pašalinkite nuo variklio dulkes, kad būtų užtikrintas optimalus variklio aušinimas.

16. Specialüs priedai

Akmens paruošimo priemonė, užsakymo Nr. 8949 0707

Pakeiskite savo „TIGER“ grūdėtumą per kelias sekundes nuo 250 iki 1000 ir gražinkite jį atgal!

Apvaliujų ir tuščiavidurių kaltų (su 100) 55 įtaisas, užsakymo Nr. 8949 0706

Piršto formos įrankis neturi būti briaunos aštrumo!

Mažų peilių įtaisas 60, užsakymo Nr. 8949 0708

Didelių peilių įtaisas 120, užsakymo Nr. 8949 0709

Žirklių įtaisas (su 100) 160, užsakymo Nr. 8949 0710

Popieriaus, medžiagos arba gyvatvorės žirklės, galandimas

Kirvių įtaisas 40, užsakymo Nr. 8949 0712

Malkų skaldymas nenaudojant didelių mašinų

Tekinimo įtaisas, užsakymo Nr. 8949 0713

Nutekinta per sekundę ir Jūs galite iš karto poliruoti matinį metalą!

Atsarginiai ašmenys, užsakymo Nr. 8949 0714

Odinis galandimo diskas, profiliuotas 100, užsakymo Nr. 8949 0705

Vidinei piršto formos įrankio pusei.

• Pirkstu un delnu savainošanās risks, ko rada rotējošā slīpripa.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tinklo kištuką.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. Naudokite įstatomą įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų mašina pasieks optimalią galią.

- Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

7. Tehniskie raksturlielumi

Konstruktīvie izmēriGxPxA	380 x 290 x 90 mm
Darba materiāla paliktnis	ø 12 mm
Slīpakmens ∅ 250 x ∅ 12 x 63 mm
Slīpakmens tukšgaitasapgriezienu skaits	90-150 min ^-1
Zāgēšanas ātrums 1,2 - 2 m/s
Svars apm. 11 kg

Piedziņa
Motors 230 - 240 V~ / 50 Hz
Ileejas jauda P1 180 W
Motora apgriezienu skaits	1950 - 3250 min ^-1
Darba režīms S1

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
