GEBRUIKSAANWIJZING Tiger 7000s SCHEPPACH

Tafelfreesmachine Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico’s. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico’s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Waarschuwing - Lees de gebruikshandleiding om het risico op letsel te verminderen. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. Toevoerrichting in acht nemen! Hardhout (beuken, eiken) Zachthout (spar, grove) m Let op! In deze gebruikshandleiding hebben wij punten die uw veiligheid betre󰀨en van dit teken voorzien. Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servische richtlijnen.www.scheppach.com

Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

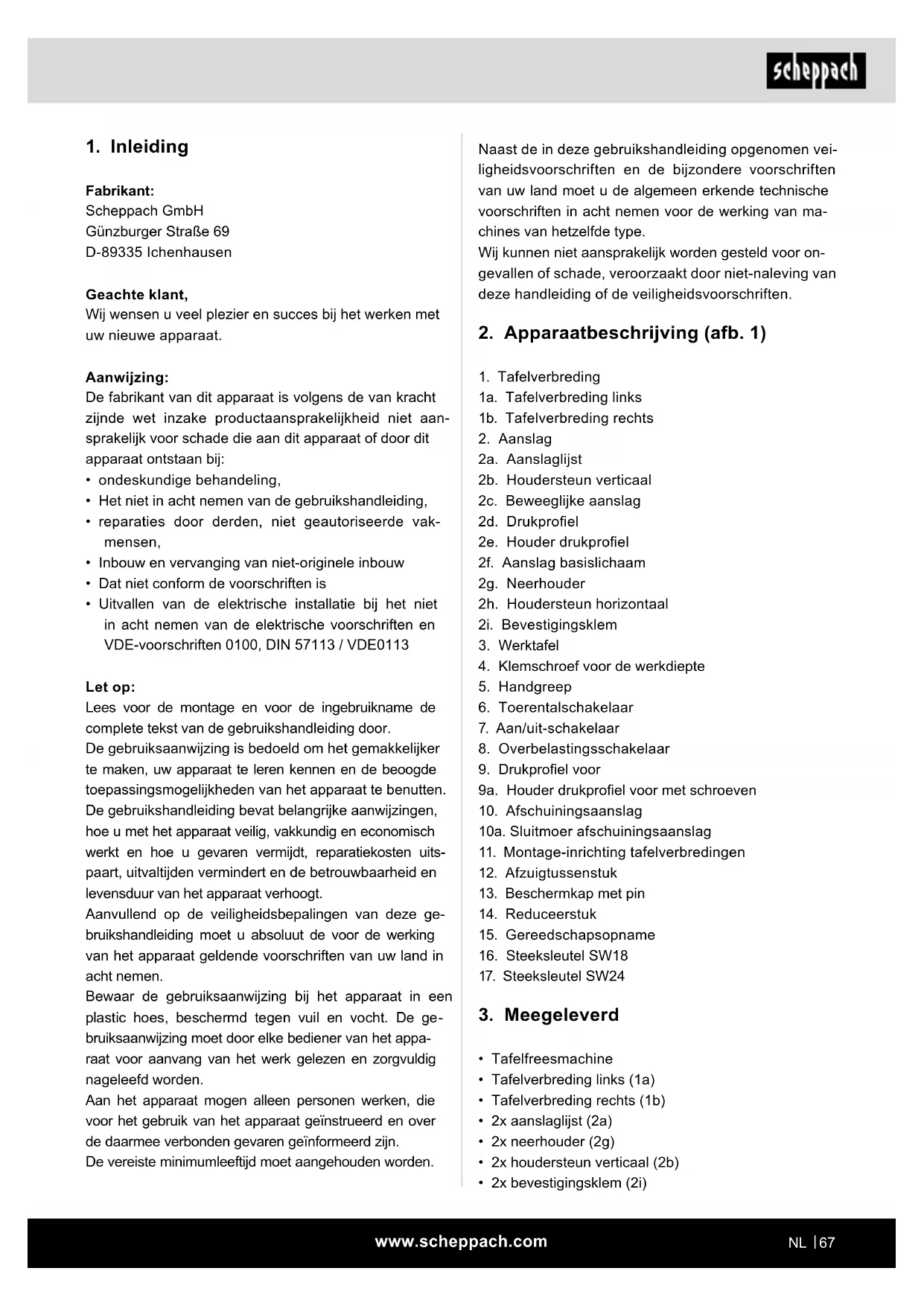

2. Apparaatbeschrijving (afb. 1)

2a. Aanslaglijst 2b. Houdersteun verticaal 2c. Beweeglijke aanslag 2d. Drukproel 2e. Houder drukproel 2f. Aanslag basislichaam 2g. Neerhouder 2h. Houdersteun horizontaal 2i. Bevestigingsklem

4. Klemschroef voor de werkdiepte

7. Aan/uit-schakelaar

9a. Houder drukproel voor met schroeven

10. Afschuiningsaanslag

10a. Sluitmoer afschuiningsaanslag

13. Beschermkap met pin

• 2x aanslaglijst (2a)

• 2x houdersteun verticaal (2b)

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Het niet in acht nemen van de gebruikshandleiding,

• reparaties door derden, niet geautoriseerde vak- mensen,

• Inbouw en vervanging van niet-originele inbouw

• Dat niet conform de voorschriften is

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113 Let op: Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door. De gebruiksaanwijzing is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits- paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruiksaanwijzing moet door elke bediener van het appa- raat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden. Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.www.scheppach.com

Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nage- leefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen. De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade. De machine mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet. Het apparaat is bedoeld voor gebruik door volwasse- nen. Jongeren vanaf 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De fabrikant is niet aanspra- kelijk voor schade die het gevolg is van oneigenlijk ge- bruik of onjuiste bediening. Gebruik het apparaat uitsluitend als beschreven en voor de aangegeven toepassingsbereiken. Het ap- paraat is niet bedoeld voor commercieel gebruik. Elk ander gebruik of wijziging van het apparaat geldt als niet volgens de voorschriften en brengt aanzienlijke ge- varen met zich mee. De fabrikant is niet aansprakelijk voor schade uit niet-doelmatig gebruik.

5. Algemene veiligheidsvoorschriften

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheids- voorschriften. Veilig werken 1 Houd uw werkomgeving schoon en netjes – Een rommelige werkomgeving kan ongevallen met zich meebrengen. 2 Houd rekening met omgevingsinvloeden

• Houder drukproel (2e)

• 2x houdersteun horizontaal (2h)

• Beweeglijke aanslag (2c)

• Aanslag basislichaam (2f)

• Houder drukproel voor met schroeven (9a)

• Afschuiningsaanslag (10)

• Beschermkap met pin (13)

• 17x onderlegring Ø 6 (h)

• 14x onderlegring Ø 5 (n)

• Gereedschapsopname Ø 6 / 8 / 12

De machine is uitsluitend bedoeld voor de volgende werkzaamheden:Verwerking van hout en kunststof ma- terialen, zoals:groeven frezen, uitsparingen uitwerken, bochten kopiëren en belettering binnen de aangege- ven machinegrenzen. De freesmachine mag niet voor het bewerken van metaal, steen, etc. worden gebruikt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruiks- handleiding maken deel uit van het beoogd gebruik.www.scheppach.com

– Het bedrijf in gesloten ruimtes is bij het werken met hout, houtachtige grondsto󰀨en en kunst- sto󰀨en uitsluitend met de juiste afzuiginstallatie toegestaan. 11 Gebruik de kabel niet voor doeleinden, waarvoor het niet bestemd is – Gebruik de kabel niet om de stekker uit het stop- contact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten. 12 Beveilig het werkstuk – Gebruik spanvoorzieningen of een bankschroef om het werkstuk vast te houden. Het werkstuk wordt dan beter vastgehouden dan met de hand en maakt een bediening van de machine met beide handen mogelijk. – Voor lange werkstukken is extra ondersteuning (tafel, blokken enz.) vereist om kantelen van de machine te voorkomen. – Druk het werkstuk stevig op het werkblad en tegen de aanslag, om te voorkomen dat het werkstuk gaat wiebelen of verschuiven. 13 Vermijd een onnatuurlijk lichaamshouding – Zorg ervoor dat u stevig en stabiel staat. – Voorkom dat u uw handen in een onhandige stand houdt, waardoor een of beide handen de frees zouden kunnen raken bij een plotselinge verschuiving. 14 Onderhoud zorgvuldig uw gereedschap – Houd het snijgereedschap scherp en schoon om beter en veiliger te kunnen werken. – Neem altijd de instructies betre󰀨ende de sme- ring en het verwisselen van het gereedschap in acht. – Controleer regelmatig het netsnoer van het elektrisch gereedschap en laat deze bij bescha- diging door een erkende specialist vervangen. – Controleer regelmatig de verlengsnoeren en vervang deze als ze zijn beschadigd. – Houd handgrepen droog, schoon en vrij van olie en vet. 15 Neem de stekker uit het stopcontact – Verwijder nooit losse houtsplinters, spaanders of vastzittende houtstukken als de frees draait. – Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschap- pen wisselt, zoals zaagbladen, boren en frezen. – Als de frees tijdens het zagen wordt geblok- keerd door een grote aanvoerkracht, schakelt u het apparaat uit en koppelt u deze los van het netwerk. – Stel het elektrische gereedschap niet bloot aan regen. – Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. – Zorg voor goede verlichting op de werkplek. – Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explo- siegevaar. 3 Bescherm uzelf tegen een elektrische schok – Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur). 4 Buiten bereik van personen houden. – Laat andere personen, met name kinderen, het elektrische gereedschap of de kabel niet aan- raken. Let op dat deze personen buiten de wer- komgeving verblijven. 5 Berg het ongebruikte elektrische gereedschap goed op – Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard. 6 Zorg dat het elektrisch apparaat niet overbelast raakt – U kunt beter en veiliger werken binnen het aan- gegeven vermogensbereik. 7 Gebruik het juiste elektrische gereedschap – Gebruik geen elektrisch gereedschap met gering vermogen voor zware werkzaamheden. – Gebruik het elektrisch gereedschap niet voor dergelijke doeleinden, waarvoor het niet be- stemd is. Gebruik bijvoorbeeld geen handcir- kelzaag voor het zagen van boomtakken of houtblokken. 8 Draag geschikte kleding – Draag geen wijde kleding of sieraden, deze kunnen door bewegende delen worden vast- gegrepen. – Bij werkzaamheden in de buitenlucht, adviseren wij antislip schoeisel. – Draag bij lang haar een haarnetje. 9 Maak gebruik van de beschermende uitrusting – Draag een veiligheidsbril. – Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt. 10 Sluit de stofafzuigingsvoorziening aan, als u hout, houtachtige grondsto󰀨en of kunststo󰀨en verwerkt. – Als aansluitingen betre󰀨ende de stofafzuiging en opvanginrichting beschikbaar zijn, dient u zich er van te overtuigen dat deze zijn aange- sloten en juist worden gebruikt.www.scheppach.com

22 Laat de machine repareren door een erkend elek- tricien – Dit elektrisch apparaat voldoet aan de van toe- passing zijnde geldende voorschriften. Repa- raties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan. De operator moet zich altijd voor de machine be- vinden om enig risico op gevaar te vermijden. Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het ri- sico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

• Controleer de freeseenheid vóór gebruik op foutlo- ze werking.

• Gebruik de tafelinlegringen die bij de freeseenheid horen.

• Draag altijd geschikte persoonlijke veiligheidsuit- rusting. Hieronder wordt verstaan:

• Gehoorbescherming om het risico op gehoorbe- schadiging te beperken.

• Bescherming van de ademhalingswegen om het risico op inademing van gevaarlijk stof te verminde- ren.

• Mogelijk risico op letsel bij de omgang met de free- seenheid en ruwe grondsto󰀨en door scherpe kan- ten. Veiligheidsbril ter vermijding van oogletsel door rondvliegende delen.

• Bij het bewerken van hout moet de gebruiker op de hoogte worden gesteld van de omstandigheden, be- tre󰀨ende de hoeveelheid stof die vrijkomt, bijv. de te bewerken grondstof, het belang van lokale opvang (opname of bron) en de juiste positionering van kap- pen, keerschotten en geleiders.

• Waarschuwing! Laat het gebruik van niet aanbevo- len freesgereedschappen achterwege aangezien u hierdoor letsel kunt oplopen door het verlies van controle. Gebruik uitsluitend voor handtoevoer ge- schakeld en met MAN (handtoevoer) gekenmerkt freesgereedschap conform EN 847-1. – Verwijder het werkstuk en controleer of de frees soepel loopt. Schakel het apparaat in en voer de zaagsnede opnieuw uit met gereduceerde toevoerkracht. 16 Laat geen gereedschapssleutel steken – Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd. 17 Voorkom onbedoelde inschakeling – Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt. 18 Gebruik een verlengsnoer voor gebruik buitens- huis – Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zoda- nig zijn gelabeld. – Gebruik de snoeren alleen als de trommel is afgerold. 19 Wees altijd alert – Ga voorzichtig te werk. Gebruik uw gezond ver- stand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcentreerd bent. 20 Controleer het elektrisch gereedschap op even- tuele beschadigingen – Voor verder gebruik van het elektrisch ge- reedschap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd. – Controleer of de bewegende delen probleem- loos functioneren en niet vastklemmen of onder- delen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te kunnen waarborgen. – Beschadigde veiligheidsvoorzieningen en onderdelen moeten conform de voorschriften door een erkende dealer worden gerepareerd en vervangen, voor zover niets anders in de gebruiksaanwijzing is aangegeven. – Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden ver- vangen. – Gebruik geen defecte of beschadigde aansl- uitkabels. – Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgescha- keld. 21 LET OP! – Bij gebruik van andere inzetstukken en acces- soires bestaat gevaar voor persoonlijk letsel.www.scheppach.com

• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

Ø frees max. ø 50 mm Gewicht 21 kg Motor 230 - 240 V~ / 50 Hz opgenomen vermogen 1500 W Beschermingsgraad IP20 beschermingsklasse I Technische wijzigingen voorbehouden! Geluid en trilling m Waarschuwing!Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Draag geschikte gehoor- bescherming indien de geluidsproductie van de machi- ne groter is dan 85 dB. geluidswaarden De geluidswaarden zijn overeenkomstig EN 61029 be- paald. Geluidsvermogensniveau L

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur.

• Door het ongecontroleerd omlaag kantelen van het werkstuk kan een gevaarlijke situatie ontstaan. Steun lange werkstukken voldoende zodat ze in po- sitie blijven.

• Mogelijke terugslag, een plotselinge reactie door een buiten controle geraakt geleiding van kleine werkstukken. Gebruik de extra voorzieningen zoals horizontale aandrukvoorzieningen tijdens het be- werken van kleine werkstukken.

• Niet onderhouden gereedschap kunnen onge- controleerde situaties teweegbrengen. Gebruik uitsluitend scherpe, onderhouden en ingesteld ge- reedschap conform de gegevens van de fabrikant.

• Mogelijk aanraken van bewegende onderdelen. Voor het verwisselen of instellen schakelt u de ma- chine uit en trekt u de stekker uit het stopcontact.

• Mogelijke storingen bij de positie van het freesge- reedschap. Plaats het freesgereedschap op de juis- te wijze in de machine. Schuif het werkstuk tegen de draairichting van de spil.

• Kies het voor het gebruikte freesgereedschap en de gebruikte grondstof bijbehorende toerental.

• Zorg dat uw handen tijdens het frezen niet in de buurt van de aanslag komen. Gebruik de aandruk- voorzieningen (drukschoenen) - voor zover mogelijk - samen met de aanslag.

• Ontbrekende dwarsaanslagen kunnen een terug- slag veroorzaken. Bij inzetfrezen gebruikt u de achterste en/of voorste dwarsaanslagen die op de freesaanslag zijn bevestigd.

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico‘s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getro󰀨en voor- zieningen verborgen restrisico‘s bestaan.

• Restrisico‘s kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.

• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de start- knop niet worden ingedrukt. Gebruik gereedschap dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.www.scheppach.com

• 8x moer M5 (o) Montage van de tafelverbredingen (afb. 3) De tafelverbredingen (1) vergroten het tafeloppervlak en maken zo het bewerken van grotere werkstukken en het uitvoeren van bijzondere freeswerkzaamheden mogelijk.

• Tafelverlengingen (1a + 1b) aan beide kanten met 4 inbusbouten M5 x 20 (m), 4 ringen Ø 5 (n) en 4 zeskantmoeren M5 (o) aan elke kant en met 3 inbus- bouten M5 x 12 ( l) en 3 onderlegringen Ø 5 (n) aan de voorkant van de werktafel (3).

• Montage-inrichting tafelverbreding (11) in de groef schuiven, totdat deze op de tafelverbreding links (1a) of de tafelverbreding rechts (1b) en de werktafel (4) ligt.

• Montage-inrichting tafelverbreding (11) aanhalen.

• Alle schroefverbindingen goed aanhalen.

• Herhaal deze werkwijze aan de andere zijde. Delen voor freesaanslag (afb. 4)

• 2x aanslaglijst (2a)

• 2x houdersteun verticaal (2b)

• Houder drukproel (2e)

• 2x houdersteun horizontaal (2h)

• Beweeglijke aanslag (2c)

• Aanslag basislichaam (2f)

• Houder drukproel voor met schroeven (9a)

• 15x onderlegring (h)

• 2x moer M6 (j) Montage freesaanslag (afb. 5 - 16) Stap 1 (afb. 5)

• Bevestig de 2 neerhouders (2g) aan de houdersteu- nen horizontaal (2h) met behulp van 2 slotschroeven M6 x 35 (e), 2 onderlegringen Ø 6 (h) en twee kar- telmoeren M6 (b).

• Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het apparaat aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan. m WAARSCHUWING! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plas- tic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsge- vaar!

m Let op: Trek bij instel- en onderhoudswerkzaamheden altijd de stekker uit het stopcontact. Bevestiging van de machine Voor het gebruik is het raadzaam om de machine door middel van de vier gaten op een werkbank te beves- tigen. 1 Het montageoppervlak moet voorgeboord worden, waarbij rekening gehouden moet worden met de afstanden van de twee bevestigingsgaten in het onderstel. 2 Elk bevestigingspunt moet met schroeven stevig worden vastgedraaid (niet meegeleverd). 3 De schroeven moeten lang genoeg zijn:Houd re- kening met de dikte van het werkoppervlak waarop de machine wordt gemonteerd. 4 Gebruik de volgringen en schroef het werkopper- vlak met de moeren vast. 5 Het werkoppervlak moet voldoende groot zijn om het kantelen van de eenheid tijdens de werkzaam- heden te voorkomen. Delen voor tafelverbreding (afb. 2)

• Voor de montage van de aanslag op de werktafel (3), de beide gemarkeerde schroeven in de gemar- keerde groeven van de werktafel (3) inschuiven en xeren.

• Lijn de aanslaglijsten (2a) in de gewenste positie uit en haal de gemarkeerde kartelmoeren aan. Montage drukproel voor (afb. 17+18)

• Houder druklijst voor met schroeven (9a) met behulp van de meegeleverde schroeven op de werktafel be- vestigen (afb. 17).

• Drukproel voor (9) aan de houder (9a) met behulp van twee slotschroeven M6 x 20 (f), twee onderle- gringen Ø 6 (h) en twee kartelmoeren M6 (b) beves- tigen (afb. 18).

• Voor de uitlijning kan de dwarsaanslag (10) worden gebruikt. Montage beschermkap (afb. 19)

• De beschermkap (13) op de aanslag basislichaam (2f) steken en met behulp van de meegeleverde pen bevestigen. AANWIJZING:Voor de montage van de beschermkap moet het drukproel voor met de houder (9+9a) worden gedemonteerd. Aansluiting van de freesmachine aan een afzuig- installatie

• Een aansluiting aan een externe afzuiginstallatie voor het afzuigen van stof en spanen (niet bij de le- vering inbegrepen) is aanwezig.

• Schuif de zuigslang van de afzuiginstallatie op het afzuigtussenstuk (12) achter de freesaanslag (2). Voor slangen met een diameter van 100mm vindt u de conische adapter in de verpakking.

10. In gebruik nemen

m Let op! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd! Let op:De freesmachine heeft een as die loodrecht op de werktafel staat. De as dient voor de opname van het freesgereedschap, ringen en vormfrezen. De freesmachine wordt gebruikt voor het maken van friezen, eenvoudige of meervoudige verdiepingen, groeven, felsen, proelen en contraproelen op rechte oppervlakken, etc. Stap 2 (afb. 6):

• Bevestig het drukproel (2d) aan de houder drukpro- el (2e) met behulp van 2 slotschroeven M6 x 25 (d), 2 onderlegringen Ø 6 (h) en 2 vleugelmoeren M6 (i). Stap 3 (afb. 7):

• Steek het afzuigtussenstuk (12) in de aanslag ba- sislichaam (2f). Stap 4 (afb. 8):

• Bevestig de houdersteunen verticaal (2b) op de aan- slag basislichaam (2f) en op de beweeglijke aanslag (2c) met behulp van telkens een inbusbout M6 x 16 (g). Stap 5 (afb. 9):

• Leg de beweeglijke aanslag (2c) in de aanwezige groef in de aanslag basislichaam (2f) en bevestig deze met behulp van een slotschroef M6 x 25 (d), onderlegring Ø 6 (h) en een kartelmoer M6 (b) en een slotschroef M6 x 35 (e), onderlegring Ø 6 (h) en een kartelmoer M6 (b).

• Aan de linkerzijde plaatst u een slotschroef M6 x 20 (f) met onderlegring Ø 6 (h) en u draait hier tegenin met een kartelmoer M6 (b). Stap 6 (afb. 10+11)

• Plaats twee inbusschroeven M6 x 40 (c) van onde- ren in de aanslag basislichaam (2f) (afb. 10).

• Bevestig de houder drukproel (2e) met het drukpro- el (2d) met behulp van twee inbusschroeven M6 x 40 (c), twee onderlegringen Ø 6 (h) en twee moeren M6 (j). (afb. 11)

• Breng voor de bevestiging van de aanslaglijsten vier slotschroeven M6 x 20 (f), vier onderlegringen Ø 6 (h) en vier kartelmoeren M6 (b) aan. Stap 7 (afb. 12):

• Bevestig de twee houdersteunen horizontaal (2h) met de neerhouders (2g) aan de houdersteunen ver- ticaal (2b) met behulp van de bevestigingsklemmen (2i) en twee kartelschroeven M6 (a), zoals in afb. 12 is weergegeven. Stap 8 (afb. +14):

• Schuif de twee aanslaglijsten (2a) door de slot- schroeven M6 x 20 (2f), zoals in afb. 13 en 14 weer- gegeven.www.scheppach.com

Gebruik van de reduceerstukken De reduceerstukken (14) moeten worden gebruikt om de afstand tussen de tafel en de spil tot een minimum te reduceren. Voor het inschakelen van de machine moet u systematisch controleren of de meegeleverde reduceerstukken (14) correct zijn geïnstalleerd. Controleer of u het geschikte reduceerstuk (14) voor het betre󰀨ende freesgereedschap en de inbouwhoog- te hebt geselecteerd, om het risico om kantelen van het werkstuk bij het passeren van het boorgat te re- duceren. Het reduceerstuk (14) moet de frees zoveel mogelijk omvatten. Instellen van de toerental, afb. 22 + 28: De toerentalinstelling (6) van de machine heeft 6 ni- veaus.

• Bepaal het optimale toerental door een testsnede in een stuk afvalmateriaal. Let op:Het gebruik van het correcte toerental ver- lengt de levensduur van de frees. Het beïnvloedt ook het bewerkte oppervlak op het werkstulk. Niveau toerental 1 ca. 11500 min

Aanwijzing: De waarden in de snelheidstabel (afb. 28) zijn slechts richtlijnen. Deze kunnen variëren afhankelijk van het gereedschap en de houtsoort. Instellen van de aanslag, afb. 23 + 24

• De aanslag (1) moet op het formaat van het werk- stuk en het freesgereedschap worden ingesteld.

• Maak de twee kartelmoeren (f+e) aan de achterzijde van de aanslag (1) los. De aanslagen en drukinrichtingen moeten dusda- nig worden ingesteld dat ze een veilige geleiding van het werkstuk op het in- en uitgangsdeel van de machine kunnen waarborgen. Met de freesmachine mogen alleen frezen tot max. 50 mm diameter worden gebruikt. Als er grotere dia- meters nodig zijn, raden wij het werken in meerdere stappen en het herhaaldelijk aanpassen met behulp van de handgreep (5) of het stapsgewijs instellen van de aanslag aan. Installatie en wisselen van de gereedschapsopna- me (afb. 20+21) m Let op! Voor het wisselen van de gereedschapsopname (15) verwijdert u de netstekker van uw machine.

• Selecteer de gereedschapsopname, die exact over- eenkomt met de diameter van uw frees.

• Verwijder het reduceerstuk (14) van de opening (afb. 20).

• Steek de steeksleutel SW 18 (16) direct onder de borgmoer van de gereedschapshouder (14) en houd deze op zijn plaats.

• Gebruik de steeksleutel SW24 (17) om de borgmoer van de gereedschapshouder (14) linksom los te draaien.

• Verwijder de gereedschapshouder (14).

• Plaats nu de geschikte gereedschapshouder en het juiste freesgereedschap. Het freesgereedschap moet minimaal 20 mm worden ingestoken.

• Draai de borgmoer van de gereedschapshouder (14) met de steeksleutel SW24 (17) weer vast.

• Breng het reduceerstuk (14) voor de opening terug in zijn oorspronkelijke positie.

• Stel de aanslag, afhankelijk van behoefte, met be- hulp van de schaalverdeling op de tafel af.

• Sluit de afzuiginstallatie. Het is absoluut raadzaam om een afzuiginstallatie (of een afzuigsysteem) aan te sluiten, om de opening vrij te houden van spanen, om de motor te koelen en om de werkstuktoevoer te vereenvoudigen.

• Sluit de machine weer aan op het stroomnet. Instellen van de aanslag Het gebruik van de aanslag is verplicht. Alle werk- zaamheden moeten apart worden uitgevoerd. Bij elk hernieuwd gebruikt moet u controleren of de veilig- heidsvoorzieningen correct geïnstalleerd en ingesteld zijn. Bij elk nieuw gebruik moet elk aandrukstuk op de aanslag opnieuw worden ingesteld. Controleer of elke schroef goed is aangehaald, voor- dat u begint met frezen.www.scheppach.com

Druk de uit-schakelaar (7/”0”) in om de machine te stoppen. Voorzichtig:Apparaat start direct met het ingestelde toerental. Instellen van de werkdiepte (afb. 27) Voor het instellen of verminderen van de spilhoogte (dient voor het instellen van de hoogte van de freesme- ter), draait u de handgreep (5) om de hoogte naar wens te verhogen of te verlagen. Beveilig de instelling door de klembout (4) goed aan te halen.

• Plaats een geschikte frees in de gereedschapsop- name en beveilig deze door de moer van de gereed- schapsopname stevig aan te halen.

• Stel de snelheid, zaagdiepte, aanslaguitlijning en afschuiningsaanslag af.

• Controleer of de toevoeraanslag correct is inge- steld, zodat deze het ongesneden materiaal onder- steund. De uitgangsaanslag zo afstellen dat deze het gesneden materiaal ondersteund, en dat daar- bij een compensatie voor het afgevoerde materiaal wordt geboden.

• Schakel de frees in.

• Controleer of het werkstuk krachtig tegen de aan- slag wordt gedrukt.

• Schuif het werkstuk zacht van rechts naar links te- gen de draairichting van het gereedschap.

• Houd de aanvoersnelheid constant. Schuif niet te snel, anders zal de motor te snel afremmen.

• Als u te snel schuift, kan er een slechte zaagkwa- liteit ontstaan. Het kan ook de freesmessen of de motor beschadigen.

• Als u te langzaam schuift, kunnen er brandplaatsen op het werkstuk ontstaan.

• Bij zeer hard hout en grote sneden kan het nodig zijn om meer dan een werkstap uit te voeren, om de gewenste diepte te bereiken.

• De juiste voedingssnelheid is afhankelijk van de freesmaat, het materiaaltype van het werkstuk en de snijdiepte. Test eerst ,et een stuk afvalmateri- aal om de juiste aanvoersnelheid en afmetingen te vinden.

• De machine is uitgerust met een overbelastings- schakelaar ter bescherming van de motor. In het geval van een overbelasting stopt de machine au- tomatisch. Na enige tijd kan de overbelastingsscha- kelaar weer worden gereset.

• Schuif de aanslag (1) in de gewenste positie. Ge- bruik de schaalverdeling op de tafel (3) om de ver- deling tussen de aanslag (1) en het midden van de frees in te stellen.

• Haal de twee kartelmoeren aan de achterzijde weer aan om de aanslag (1) in deze positie vast te hou- den. Instellen van de aanslag voor schuren, afb. 23 + 24

• Bij het schuren van hout is het materiaal, dat links vanuit de frees komt, dunner dan het materiaal aan de rechterzijde.

• De beweeglijke aanslag (2c) moet voor aanpassing aan het dunnere materiaal worden ingesteld. Dit dient ter ondersteuning van het materiaal en ga- randeert een nauwkeurige snede. Daartoe de kar- telmoer (f) losdraaien, de beweeglijke aanslag (2c) naar voren plaatsen en vastklemmen. Instellen van het drukproel, afb. 25 De drukproelen (9+2d) zijn geconstrueerd om het werkstuk op zijn plaats te houden en terugslag te ver- mijden.

• Frees naar de laagste positie brengen

• Het te bewerken werkstuk plaatsen en het drukpro- el (9+2d) met enige spanning tegen het werkstuk drukken.

• Werkstuk verwijderen.

• Frees op de gewenste hoogte instellen (zie: Instel- len van de werkdiepte). Instellen van de afschuiningsaanslag, afb. 26

• De afschuiningsaanslag (10) glijdt horizontaal langs de werktafel. Deze wordt gebruikt om de schuur- en versteksnedes uit te voeren.

• Om de afschuiningsaanslag (10) op de gewenste hoek in te stellen, maakt u de sluitmoer afschui- ningsaanslag (10a) los en draait u deze in de ge- wenste hoek. Haal de sluitmoer afschuiningsaanslag (10a) weer aan.

• Maak altijd een testsnede op een stuk afvalmateri- aal, om te garanderen dat de instellingen kloppen. In- en uitschakelen, afb. 22 Controleer of alle sleutels en instelgereedschappen van de freestafel zijn verwijderd, of de instellingen vol- ledig en alle veiligheidsafdekkingen gemonteerd zijn. Druk de aan-schakelaar (7/“I”) in om de machine te starten.www.scheppach.com

Gevaar! Trek bij onderhoudswerkzaamheden altijd de stekker uit het stopcontact.

• Zorg dat de veiligheidsinrichtingen, de ventilaties- leuven en de motorbehuizing zo stof- en vuilvrij mo- gelijk zijn. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30˚C. Bewaar het gereedschap in de originele verpakking. Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de ge- bruikshandleiding bij het gereedschap.

In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen.

• Controleer vóór elke inbedrijfstelling of de veilig- heidsvoorzieningen in orde zijn en goed kunnen werken.

• Controleer voor elke nieuwe start alle aansluitingen op goede pasvorm. Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Koolborstels, frees

• niet persé in de leveringsomvang opgenomen!

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange- sloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitka- bel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend netsnoeren met de aanduiding “H05VV-F”. Op de aansluitkabel moet de typeaanduiding vermeld staan. Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebrui- ken bij machines met een hoge aanloopstroom (vanaf 3000 W)!www.scheppach.com

- Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Aansluitingen en reparaties Aansluitingen en reparaties van de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Geef bij vragen de volgende gegevens door:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

16. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)www.scheppach.com

17. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werk- plaats. Storing Mogelijke oorzaak Oplossing Machine kan niet ingeschakeld worden Geen netspanning aanwezig Stroomvoorziening controleren Koolborstels versleten Machine in klantenservicewerkplaats brengen Machine schakelt tijdens stationair zelfstandig uit Netuitval Zekering van de netvoeding controleren De machine start door de geïntegreerde onderspanningsbeveiliging niet automatisch en moet na het herstellen van de stroomvoorziening weer opnieuw worden ingeschakeld. Machine blijft tijdens het bewerken staan Activeren van de overbelastingsbeveiliging vanwege stompe messen of te grote aanvoer resp. spandikte Voor het verder werken de messen vervangen, resp. het afkoelen van de motor afwachten. Toerental daalt tijdens de bewerking Te grote spanenafvoer Spanenafvoer verminderen Te grote aanvoer Aanvoersnelheid verminderen Stompe frees Frees vervangen Onzuiver freesbeeld Stompe frees Frees vervangen Ongelijkmatige aanvoer Met constante druk en gereduceerde aanvoer aanvoeren Spaanafvoer verstopt (zonder afzuiging) Te grote spanenafvoer Spanenafvoer verminderen Stompe frees Frees vervangen Te nat hout Alleen droog hout bewerken.www.scheppach.com

18. Conformiteitsverklaring
