KASUTUSJUHEND Tiger 7000s SCHEPPACH

laudfreesimismasin Originaalkäitusjuhendi tõlge

Seadmel olevate sümbolite selgitus Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda! Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. Järgige sisselükkesuunda! Kõvapuit (pöök, tamm) Pehmepuit (kuusk, mänd) m Tähelepanu! Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga. Toode vastab kehtivatele Euroopa direktiividele. Toode vastab kehtivatele Serbia juhistele.www.scheppach.com

Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

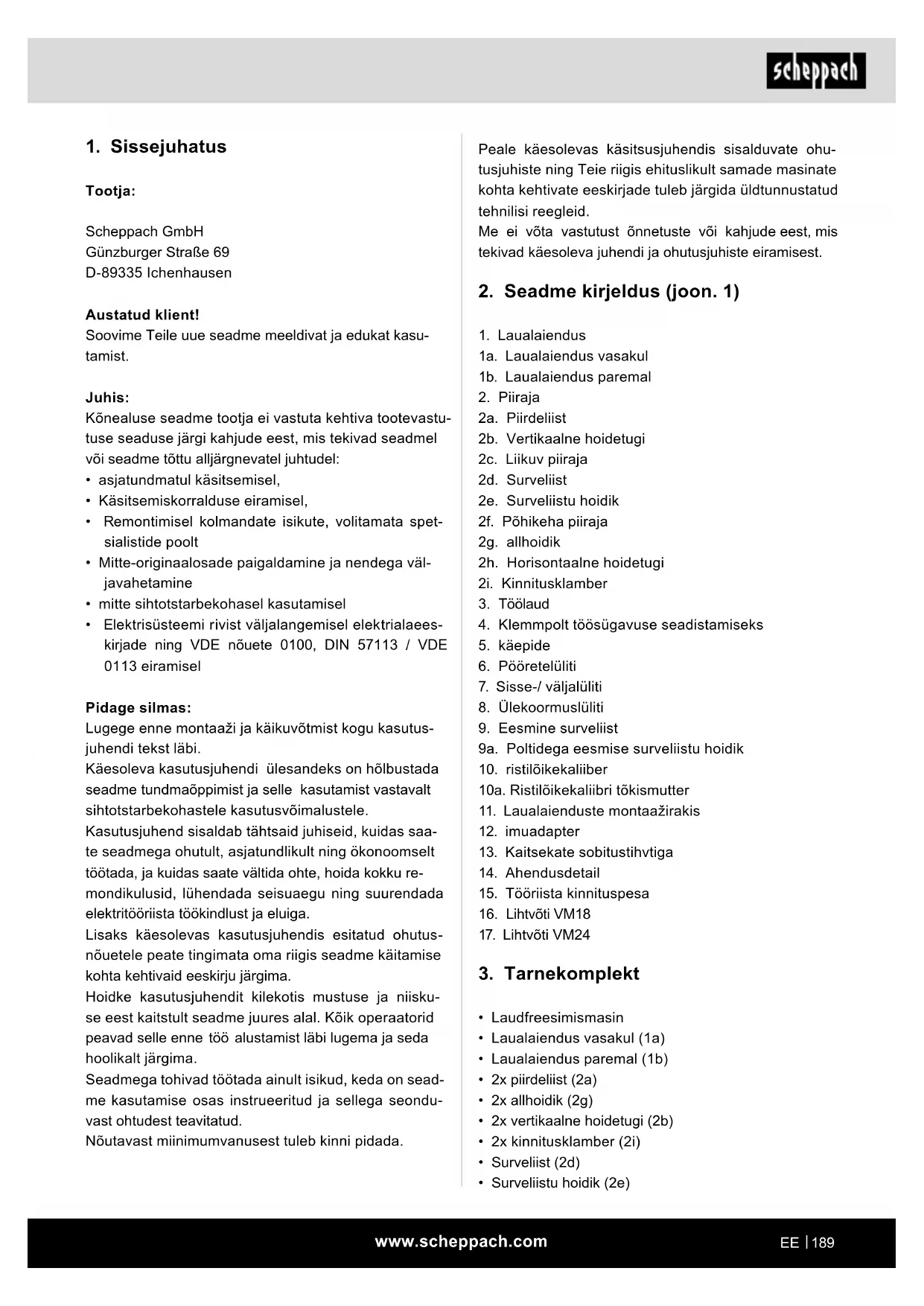

2. Seadme kirjeldus (joon. 1)

2a. Piirdeliist 2b. Vertikaalne hoidetugi 2c. Liikuv piiraja 2d. Surveliist 2e. Surveliistu hoidik 2f. Põhikeha piiraja 2g. allhoidik 2h. Horisontaalne hoidetugi 2i. Kinnitusklamber

4. Klemmpolt töösügavuse seadistamiseks

7. Sisse-/ väljalüliti

9. Eesmine surveliist

9a. Poltidega eesmise surveliistu hoidik

10. ristilõikekaliiber

10a. Ristilõikekaliibri tõkismutter

13. Kaitsekate sobitustihvtiga

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Kõnealuse seadme tootja ei vastuta kehtiva tootevastu- tuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,

• Käsitsemiskorralduse eiramisel,

• Remontimisel kolmandate isikute, volitamata spet- sialistide poolt

• Mitte-originaalosade paigaldamine ja nendega väl- javahetamine

• mitte sihtotstarbekohasel kasutamisel

• Elektrisüsteemi rivist väljalangemisel elektrialaees- kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa- te seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re- mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niisku- se eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on sead- me kasutamise osas instrueeritud ja sellega seondu- vast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.www.scheppach.com

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid. Masinal teostatud muudatused välistavad tootja vastu- tuse sellest tekkivate kahjude eest täielikult. Masinat tohib käitada ainult tootja originaalosadega ja originaaltarvikutega. Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees- kirjadest ning tehnilistes andmetes esitatud mõõtme- test. Palun pidage silmas, et meie seadmed pole konstruee- ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös- tusettevõtetes ning samaväärsetel tegevustel. Seade on ette nähtud kasutamiseks täiskasvanud ini- meste poolt. Üle 16-aastased noorukid tohivad seadet kasutada ainult järelevalve all. Tootja ei vastuta sihtots- tarbele mittevastavat kasutusest või valest käsitsemi- sest põhjustatud kahjude eest. Kasutage seade ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Seade pole ette nähtud kom- mertskasutuseks. Igasugune muu kasutus või seadmel tehtavad muudatused kehtivad kui mitte sihtotstar- bekohased ja kätkevad endas tõsiseid õnnetusohte. Tootja ei vastuta mitte sihtotstarbekohasest kasutusest tingitud kahjude eest.

5. Üldised ohutusjuhised

Tähelepanu! Elektritööriistade kasutamisel tuleb kait- seks elektrilöögi, vigastus- ja tuleohu eest järgmisi põ- himõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal. Ohutu töötamine 1 Hoidke oma tööpiirkond korras – Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla õnnetused. 2 Arvestage ümbrusmõjudega – Ärge jätke elektritööriistu vihma kätte. – Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. – Hoolitsege tööpiirkonna hea valgustuse eest. – Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht. 3 Kaitske ennast elektrilöögi eest – Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

• 2x horisontaalne hoidetugi (2h)

• Põhikeha piiraja (2f)

• Eesmine surveliist (9)

• Poltidega eesmise surveliistu hoidik (9a)

• Ristilõikekaliiber (10)

• Kaitsekate sobitustihvtiga (13)

• Sisekuuskantvõti VM 4 (k)

• Sisekuuskantvõti VM 5 (p)

4. Sihtotstarbekohane kasutus

Masin on ette nähtud eranditult järgmisteks tegevus- teks: Puidust ja plastist materjalide töötlemine nagu nt: soonte freesimine, süvendite väljatöötlemine, kõve- rate ja kirjade kopeerimine etteantud masinapiirides. Freesimismasinat ei tohi kasutada metalli, kivi jms töötlemiseks. Masinat tohib kasutada ainult vastavalt selle otstarbe- le. Igasugune sellest ulatuslikum kasutus pole sihtots- tarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Sihtotstarbekohase kasutuse koostisosaks on ka ohu- tusjuhiste, samuti montaažijuhendi ning käsitsusjuhen- dis sisalduvate käitusjuhiste järgimine. Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada.www.scheppach.com

– Suruge töödetail alati tugevasti vastu tööplaati ja piirajat, et töödetaili loksumist või pöördumist takistada. 13 Vältige ebanormaalset kehahoiakut – Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. – Vältige kohmakaid käeasendeid, mille puhul võivad järsul äralibisemisel üks või mõlemad käed freesi puudutada. 14 Hoolitsege oma tööriistade eest hästi – Hoidke lõiketööriistad teravad ja puhtad, et pa- remini ning ohutumalt töötada. – Järgige juhiseid määrimise ja tööriistavahetuse kohta. – Kontrollige regulaarselt elektritööriista ühen- dusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada. – Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustatud. – Hoidke käepidemed kuivad, puhtad ja vabad õlist ning rasvast. 15 Tõmmake pistik pistikupesast välja. – Ärge eemaldage kunagi lahtiseid kilde, laas- te või kinnikiilunud puitdetaile töötava freesi korral. – Elektritööriista mittekasutuse korral, enne hooldust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist. – Kui frees lõikamisel liiga suure etteandejõu tõttu blokeerub, siis lülitage seade välja ja lahutage see elektrivõrgust. – Eemaldage töödetail ja tehke kindlaks, et frees liigub vabalt. Lülitage seade sisse ja viige lõi- kamisprotseduur uuesti vähendatud etteande- jõuga läbi. 16 Ärge jätke tööriistavõtit ette – Kontrollige enne sisselülitamist üle, kas võti ja seadistustööriistad on eemaldatud. 17 Vältige ettekavatsematut käivitumist – Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud. 18 Kasutage väliskeskkonnas pikenduskaablit. – Kasutage õues ainult selleks lubatud ja vasta- valt tähistatud pikenduskaablid. – Kasutage kaablitrumlit üksnes mahakeritud seisundis. 19 Olge alati tähelepanelik – Jälgige oma tegevust. Toimige töötamisel mõistlikult. Ärge kasutage elektritööriista, kui olete hajevil. 4 Hoidke teised isikud eemal. – Ärge laske teistel isikutel, eriti lastel, elektritöö- riista ega kaablit puudutada. Hoidke nad töö- piirkonnast eemal. 5 Hoidke mittekasutatavaid elektritööriistu turvaliselt alal. – Mittekasutatavad elektritööriistad tuleks panna ära kuiva kõrgemal asuvasse või lukustatud koh- ta, väljapoole laste käeulatust. 6 Ärge koormake elektritööriista üle. – Te töötate paremini ja ohutumalt esitatud võim- susvahemikus. 7 Kasutage õiget elektritööriista. – Ärge kasutage rasketeks töödeks väikese võim- susega elektritööriistu. – Ärge kasutage elektritööriista eesmärkidel, mil- leks see pole ette nähtud. Ärge kasutage näi- teks käsiketassaagi puuokste ega puuhalgude lõikamiseks. 8 Kandke sobivat riietust – Ärge kandke avarat riietust või ehteid, mis võik- sid liikuvatesse osadesse kinni jääda. – Õues töötamisel on soovitatavad libisemiskind- lad jalatsid. – Kandke pikkade juuste korral juuksevõrku. 9 Kasutage kaitsevarustust – Kandke kaitseprille. – Kasutage tolmu tekitavatel töödel respiraatorit. 10 Ühendage külge tolmuimuseadis, kui töödeldakse puitu või puidusarnaseid materjale nagu plastmas- se. – Kui on olemas ühendused tolmuimusüsteemi ja püüdeseadiste juurde, siis veenduge, et need on külge ühendatud ja neid kasutatakse õigesti. – Suletud ruumides on käitamine lubatud puidu, puidusarnaste materjalide ja plastmasside tööt- lemisel üksnes sobiva imuseadisega. 11 Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud – Ärge kasutage kaablit, et pistikut pistikupesast välja tõmmata. Kaitske kaablit kuumuse, õli ja teravate servade eest. 12 Kindlustage töödetail. – Kasutage pingutusrakiseid või kruustange, et töödetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see võimaldab masinat mõlema käega käsitseda. – Pikkade töödetailide puhul on vajalik täiendav alus (laud, pukid jne), et masina ümberkukku- mist vältida.www.scheppach.com

• Respiraatorit ohtliku tolmu sissehingamise riski vä- hendamiseks.

• Vigastuste võimalus freesimismooduli ja karedate materjalidega ümberkäimisel teravate servade tõt- tu. Kaitseprillid eemalepaiskuvatest osadest tingitud silmavigastuste vältimiseks.

• Puidu töötlemisel tuleb informeerida operaatorit tingimustest, mis mõjutavad tolmu vabanemist, nt töödeldava valmistamismaterjali liik, kohapealse eraldumise tähendus (kinnipüüdmine ja allikas) ning katete/suunamisplekkide/juhikute õige seadistus.

• Hoiatus! Ärge kasutage soovitamata freesimistöö- riistu, sest see võib põhjustada kontrolli kaotamisel vigastusi. Kasutage ainult käsiettenihke jaoks ku- jundatud ja kirjega MAN (käsiettenihe) tähistatud freesimistööriistu vastavalt EN 847-1.

• Töödetaili kontrollimatu allakukkumine põhjustab ohtliku olukorra. Toestage pikad töödetailid piisa- valt, et neid positsioonis hoida.

• Võimalik tagasilöök, äkiline reaktsioon juhtimiskont- rolli alt väljunud väikese töödetaili tõttu. Kasutage kitsaste töödetailide töötlemisel täiendavaid seadi- seid nagu horisontaalseid vastusurumisseadiseid.

• Hooldamata tööriistad võivad kontrollimatuid olukor- di tekitada. Kasutage ainult teravaid, hooldatud ja tööriista tootja andmete kohaselt seadistatud freesi- mistööriistu.

• Liikuvate osade võimalik puudutamine. Lülitage masin ja tõmmake võrgupistik enne vaheta- mist või seadistamist välja.

• Võimalikud vead freesimistööriista positsioonis. Pange freesimistööriist õigesti masinasse. Lükake töödetaili ettepoole vastu spindlipöörlemissuunda.

• Valige sissepandud freesimistööriistale ja kasutata- vale valmistamismaterjalile sobiv pöördearv.

• Hoidke käsi freesimise ajal piirajast eemal. Kasuta- ge vastusurumisseadiseid (survekingi) - kui võimalik - koos piirajaga.

• Puuduvad ristipiirajad võivad tagasilööki põhjus- tada. Kasutage taskute freesimisel tagumisi ja/või eesmisi ristipiirajaid, mis on kinnitatud freesimispii- raja külge.

Masin on ehitatud tehnika arengutaseme ja tunnusta- tud ohutustehniliste reeglite kohaselt. Siiski võib tööta- misel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel. 20 Kontrollige elektritööriista võimalike kahjustuste suhtes. – Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase ta- litluse suhtes. – Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektri- tööriista laitmatut käitamist tagada. – Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja vahetada, kui kasutusjuhendis pole mainitud teisiti. – Kahjustatud lülitid tuleb lasta asendada klien- diteeninduse töökojas. – Ärge kasutage vigaseid või kahjustatud ühen- dusjuhtmeid. – Ärge kasutage elektritööriistu, millel ei saa lülitit sisse ja välja lülitada. 21 TÄHELEPANU! – Muude rakendustööriistade ja muude tarvikute kasutamine võib tähendada Teile vigastusohtu. 22 Laske elektritööriist elektrispetsialistil remontida. – Antud elektritööriist vastab asjaomastele ohu- tusnõuete. Remonti tohib teostada ainult elekt- rispetsialist originaalvaruosi kasutades; vasta- sel juhul võivad kasutajal õnnetused juhtuda. Operaator peab asuma ohu vältimiseks alati ma- sina ees. Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja medit- siinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

• Kasutage freesimismooduli suurusele sobivat laua sisendrõngast.

• Kandke alati sobivat isiklikku kaitsevarustust. See hõlmab:

• Kuulmekaitset kuulmiskaotuse riski vähendamiseks.www.scheppach.com

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikuosi transpordikahjustus- te suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.

• Kasutage tarvikute ja kulu- ning varuosade puhul ai- nult originaalosi. Varuosi saate esindusest.

• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta. m HOIATUS! Seade ja pakendusmaterjal pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikeosade- ga mängida! Valitseb allaneelamis- ja lämbumisoht!

m Tähelepanu: Tõmmake kõigil seadistus- või hooldustöödel võrgu- pistik välja. Masina kinnitamine Kasutamiseks soovitatakse masin nelja ava kaudu töö- pingi külge kinnitada. 1 Montaažipind tuleb ette puurida ja seda võttes ar- vesse kahe kinnitusava vahekaugust kandmikus. 2 Iga kinnituspunkt tuleb poltide abil (pole tarnimisel kaasas) tugevasti kinni pingutada. 3 Poldid peavad olema piisavalt pikad: võtke arves- se tööpinna paksust, millele masin on kinnitatud. 4 Kasutage alusseibe ja kruvige tööpind mutritega kokku. 5 Tööpind peab olema piisavalt suur, et vältida töö ajal mooduli ümberkukkumist. Laualaienduse osad (joon. 2)

• Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse “Ohutus- juhiseid” ja “Sihtotstarbekohast kasutust” ning käsit- susjuhendit tervikuna.

• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vaju- tada. Kasutage tööriistu, mida käesolevas käsitsus- juhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.

• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

7. Tehnilised andmed

Mõõdud P x L x K 1030 x 360 x 311 mm Laua suurus P x L 610 x 360 mm Laua kõrgus 311 mm Laualaienduse mõõdud P x L 210 x 360 mm Spindli kõrguseseadur 0 - 40 mm Laua sisendrõngad Ø 32 / 47,5 / 55 / 75 mm Spindli pöördearv 11500 - 24000 min

Freesi Ø max Ø 50 mm Kaal 21 kg mootor 230 - 240 V~ / 50 Hz tarbevõimsus 1500 W Kaitseliik IP20 kaitseklass I Õigus tehnilisteks muudatusteks reserveeritud! Müra ja vibratsioon m Hoiatus: Müra võib Teie tervisele tõsist mõju aval- dada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset. Müra tunnusväärtused Müraväärtused määrati vastavalt EN 61029. Helivõimsustase L

• Pistke imuadapter (12) lõpuni põhikehasse (2f). Samm 4 (joon. 8):

• Kinnitage vertikaalsed hoidetoed (2b) vastavalt ühe sisekuuskantpoldiga M6 x 16 (g) põhikeha piiraja (2f) ja liikuva piiraja (2c) külge. Samm 5 (joon. 9):

• Pange kaks kuuskantpolti M6 x 40 (c) altpoolt põhi- keha piirajasse (2f) (joon. 10).

• Kinnitage kaks horisontaalset hoidetuge (2h) koos allhoidikutega (2g) kahe kinnitusklambri (2i) ja kahe rihvelpoldiga M6 (a) vertikaalsete hoidetugede (2b) külge joon. 12 kujutatud viisil. Samm 8 (joon. 13+14)

• Lükake kaks piirdeliistu (2a) läbi lukupoltide M6 x 20 (2f) joon. 13 ja 14 kujutatud viisil. Samm 9 (joon. 15+16)

• Pistke piiraja monteerimiseks töölaua (3) külge mõ- lemad märgistatud poldid töölaual (3) märgistatud soontesse ja kseerige.

• Joondage piirdeliistud (2a) soovitud positsiooni välja ja pingutage märgistatud rihvelmutrid kinni. Laualaienduste montaaž (joon. 3) Laualaiendused (1) suurendavad laua pealispinda ja võimaldavad nii suurte töödetailide töötlemist ning eri- liste freesimistööde teostamist.

• Pange laualaiendused (1a+1b) mõlemal küljel vasta- valt 4 sisekuuskantpoldi M5 x 20 (m), 4 alusseibi Ø 5 (n) ja 4 kuuskantmutriga M5 (o) küljelt ning vastavalt 3 sisekuuskantpoldi M5 x 12 (l) ja 3 alusseibiga Ø 5 (n) laupküljelt töölaual (3) kohale.

• Lükake laualaienduse montaažirakist (11) soonde, kuni see toetub vasakule laualaiendusele (1a) või paremale laualaiendusele (1b) ja töölauale (4).

• Pingutage laualaienduse montaažirakis (11) kinni.

• Pingutage kõik poltühendused tugevasti kinni.

• Korrake protseduuri teisel küljel. Freesimispiiraja osad (joon. 4)

• 2x horisontaalne hoidetugi (2h)

• Põhikeha piiraja (2f)

• Eesmine surveliist (9)

• Poltidega eesmise surveliistu hoidik (9a)

• 2x mutter M6 (j) Freesimispiiraja montaaž (joon. 5 - 16) Samm 1 (joon. 5)

• Lükake lihtvõti VM 18 (16) otse tööriista kinnituspesa (14) kindlustusmutri alla ja hoidke seda kinni.

• Vabastage lihtvõtmega VM24 (17) tööriista kinnitus- pesa (14) kindlustusmutter vastupäeva.

• Võtke tööriista kinnituspesa (14) välja.

• Pange nüüd sobiv tööriista kinnituspesa ja sobiv freesimistööriist sisse. Freesimistööriist tuleb vähe- malt 20 mm sisse lükata.

• Pingutage tööriista kinnituspesa (14) kindlustusmut- ter jälle lihtvõtmega VM24 (17) kinni.

• Seadke ava ahendusdetail (14) selle esialgsesse asendisse tagasi.

• Häälestage piiraja vastavalt vajadusele laual oleva skaala abil.

• Ühendage imuseade külge. Imuseade (või imusüs- teem) on tungivalt soovitatav külge ühendada, et hoida ava mootori jahutamiseks ja töödetailide pea- leandmine kergendamiseks laastudest vaba.

• Ühendage masin taas vooluvõrku. Piiraja seadistamine Piiraja kasutamine on obligatoorne. Iga tööd tuleb vaa- delda eraldi. Iga uue kasutuse korral peate veenduma, et kaitseseadised on õigesti installeeritud ja seadista- tud. Iga uue kasutuse korral tuleb kõik vastusurumis- detailid uuesti piirajale seadistada. Veenduge, et kõik poldid on enne freesimise alusta- mist korralikult kinni pingutatud. Ahendusdetailide kasutamine Ahendusdetaile (14) tuleb kasutada laua ja spindli va- hekauguse vähendamiseks miinimumile. Enne masina sisselülitamist peate süsteemselt kontrollima, et kaa- sapandud ahendusdetailid (14) on õigesti installeeri- tud. Kontrollige üle, kas olete valinud kõnealuse freesi- mistööriista ja selle paigalduskõrguse jaoks sobivad ahendusdetailid (14), et vähendada töödetaili ümber- kukkumise riski avast möödumisel. Ahendusdetail (14) peab ümbritsema freesi võimalikult suures ulatuses. Pöördearvu seadistamine, joon. 22 + 28 Masina pööreteseaduril (6) on 6 astet.

• Määrake jäätmematerjali tüki proovilõikamisega op- timaalsed pöörded. Tähelepanu: Korrektse pöördearvu kasutamine pi- kendab freesi eluiga. See mõjutab ka töödeldava töödetaili pealispinda. Eesmise surveliistu montaaž (joon. 17+18)

• Kinnitage poltidega eesmise surveliistu hoidik (9a) kaasasolevate poltide abil töölaua külge (joon. 17).

• Kinnitage eesmine surveliist (9) kahe lukupoldi M6 x 20 (f), kahe alusseibi Ø 6 (h) ja kahe rihvelmutriga M6 (b) hoidiku (9a) külge (joon. 18).

• Väljajoondamiseks saab kasutada ristipiiraja (10). Kaitsekatte montaaž (joon. 19)

• Pistke kaitsekate (13) põhikeha piirajale (2f) ja k- seerige kaasapandud sobitustihvtiga. JUHIS: Kaitsekatte montaažiks tuleb eesmine surve- liist koos hoidikuga (9+9a) demonteerida. Freesimismasina ühendamine imuseadmega

• Tolmu ja laastude äraimemiseks on ette nähtud ühendamine eksternse imusüsteemi külge (ei sisal- du tarnekomplektis).

• Lükake imusüsteemi imivoolik freesimispiiraja (2) taga imuadapterile (12). 100mm läbimõõduga vooli- kute jaoks leiate pakendist koonilise adapteri.

m Tähelepanu! Monteerige seade enne käikuvõtmist tingimata ter- viklikult! Tähelepanu: Freesimismasinal on üks võll, mis paik- neb töölaua suhtes vertikaalselt. Telg on ette nähtud freesimistööriistade, seibide ja kujufreeside vastuvõt- miseks. Freesimismasinat kasutatakse friiside, lihtsate või mitmekordsetest süvendite, soonte, valtside, proi- lide ja vastasproilide valmistamiseks sirgetel pealis- pindadel, jms. Freesimismasinat tohib kasutada ainult kuni max 50 mm läbimõõduga freesidega. Kui vajatakse suuremaid läbimõõte, siis soovitame mitmes etapis töötamist ja korduvat käepidemega (5) kohandamist või piiraja sammhaaval seadistamist. Tööriista kinnituspesa installatsioon ja vahetami- ne (joon. 20+21) m Tähelepanu! Tõmmake enne tööriista kinnituspesa (15) vahetamist masina võrgupistik välja.

• Valige välja tööriista kinnituspesa, mis vastab täp- selt Teie freesi läbimõõdule.

Ristilõikekaliibri seadistamine, joon. 26

• Ristilõikekaliiber (10) libiseb horisontaalselt mööda töölauda, seda kasutatakse servamis- ja eerungilõ- igete teostamiseks.

• Seadistamaks ristilõikekaliibrit (10) soovitud nurga- le, vabastage ristilõikekaliibri (10a) tõkismutter ja keerake see soovitud nurgale. Pingutage ristilõikekaliibri (10a) tõkismutter jälle kinni.

• Tehke alati jäätmematerjali tükil proovilõige tege- maks kindlaks, et seaded on õiged. Sisse- ja väljalülitamine, joon. 22 Veenduge, et kõik võtmed ja seadistustööriistad on freesimislaualt eemaldatud, et seaded on terviklikud ning kõik ohutuskatted on monteeritud. Vajutage masina käivitamiseks Sisse-lülitit (7/”I”). Vajutage masina seiskamiseks Välja-lülitit (7/”0”). Ettevaatust: Seade käivitub kohe seadistatud pöörde- arvuga. Töösügavuse seadistamine (joon. 27) Keerake spindli kõrguse seadistamiseks või vähen- damiseks (ette nähtud freesitera kõrguse seadis- tamiseks) käepidet (5), et kõrgust soovi kohaselt vähendada või suurendada. Kindlustage seadistus klemmpoldi (4) tugeva kinnipin- gutamisega.

• Häälestage kiirus, lõikesügavus, piiraja väljajoon- dus ja ristilõikekaliiber.

• Veenduge, et pealeandepiiraja on õigesti seadista- tud nii, et see toetab lõikamata materjali. Häälesta- ge väljundpiiraja nii, et see toetab lõigatud mater- jali ja seejuures kompenseeritakse mahalõigatud materjali.

• Lülitage frees sisse.

• Veenduge, et töödetaili surutakse tugevasti vastu piirajat.

• Lükake töödetaili pehmelt paremalt vasakule vastu töödetaili pöörlemissuunda.

• Hoidke etteandekiirust konstantsena. Ärge lükake liiga kiiresti, see pidurdaks liiga tugevasti mootorit. Aste pöördearv 1 u 11500 min

Juhis: Pööretetabelis (joon. 28) esitatud väärtused on orien- teeruvad väärtused. Need võivad olenevalt tööriistast ja puiduliigist varieeruda. Piiraja seadistamine, joon. 23 + 24

• Piiraja (1) tuleb seadistada töödetaili ja freesimis- tööriista suurusele.

• Vabastage kaks rihvelmutrit (f+e) piiraja (1) taga- küljel. Piirajad ja surveseadised tuleks seadistada nii, et nad kindlustavad töödetaili kindla juhtimise masi- na sisend- ning väljundosal.

• Lükake piiraja (1) soovitud positsiooni. Kasutage laual (3) olevat skaalat, et teha kindlaks piiraja (1) ja freesi keskkoha vahekaugus.

• Pingutage tagaküljel kaks rihvelmutrit taas kinni, et piirajat (1) selles positsioonis kinni hoida. Piiraja seadistamine servamiseks, joon. 23+24

• Puidu servamisel on materjal, mis freesist vasakul välja tuleb, on õhem kui paremalt küljelt tulev ma- terjal.

• Õhemale materjalile kohandamiseks tuleb seadista- da liikuvat piirajat (2c). See on ette nähtud materjali toetamiseks ja tagab täpsema lõike. Vabastage sel- leks parem rihvelmutter (f), seadke liikuvat piirajat (2c) ettepoole ja pingutage kinni. Surveliistude seadistamine, joon. 25 Surveliistud (9+2d) on ette nähtud selleks, et töödetaili paigal hoida ja tagasilööki vältida.

• Sõidutage frees madalaimasse positsiooni

• Pange töödeldav töödetail sisse ja suruge surveliis- tu (9+2d) kerge pingega vastu töödetaili.

• Eemaldage töödetail.

• Seadistage frees soovitud kõrgusele (vt: Töösüga- vuse seadistamine).www.scheppach.com

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik. Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinate- le C 16A või K 16A kaitset!

Oht! Tõmmake enne kõiki puhastustöid võrgupistik välja.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset ka- sutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks sead- me sisemusse. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 ˚C va- hel. Säilitage tööriista originaalpakendis. Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

• Veenduge iga kord enne käikuvõtmist ohutusseadis- te laitmatus seisundis ja nõuetekohases talitluses.

• Kontrollige iga kord enne uuesti käikuvõtmist kõigi ühenduste tugevat kinnitust. Teenindus-informatsioon Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi. Kuluosad*: süsiharjad, freesid

• ei sisaldu tingimata tarnekomplektis!

• Kui Te liigutate liiga kiiresti, siis võite saavutada hal- va lõikekvaliteedi. Samuti võib freesitera või mootor kahjustada saada.

• Kui Te liigutate liiga aeglaselt, siis võivad tekkida töödetailil põlemiskohad.

• Väga kõva puidu ja suurte lõigete korral võib osu- tuda vajalikuks teha soovitud sügavuse saavutami- seks rohkem töösamme.

• Õige ettenihkekiirus sõltub freesi suurusest, tööde- taili materjali tüübist ja lõikesügavusest. Harjutage esmalt jäätmematerjali tükil, et õiget etteandekiirust ja mõõtmeid leida.

• Masin on varustatud mootori kaitsmiseks ülekoor- muslülitiga. Ülekoormuse korral peatub masin auto- maatselt. Mõne aja möödudes saab ülekoormuslüliti jälle lähtestada.

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusju- he peavad vastama nendele eeskirjadele. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsiooni- kahjustused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu elu- ohtlikud. Kontrollige elektriühendusjuhtmed regulaarselt kah- justuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvõrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.www.scheppach.com

Ühendused ja remont Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Palun edastage meile järgmised andmed:

• masina tüübisildi andmed

• mootori tüübisildi andmed Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi ko- gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenin- dusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.www.scheppach.com

17. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta üks- kord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta. Rike Võimalik põhjus Abinõu Masinat ei saa sisse lülitada Võrgupinge puudub Kontrollige pingevarustust Süsiharjad ära kulunud Viige masin klienditeeninduse töökotta Masin lülitub tühikäigu ajal iseseisvalt välja Võrgukatkestus Kontrollige võrgukülje eelkaitset Masin ei käivitu paigaldatud alapingekaitsme tõttu iseseisvalt ja tuleb pinge tagasipöördumisel uuesti sisse lülitada. Masin jääb töötluse ajal seisma Ülekoormuskaitsme rakendumine nüride nugade või suurema ettenihke või laastupaksuse tõttu Vahetage enne edasitöötamist noad välja või oodake ära mootori mahajahtumine. Pöörded langevad töötluse ajal Liiga paksu laastu võtmine Vähendage võetava laastu paksust Liiga suur ettenihe Vähendage etteandekiirust Nüri frees Vahetage frees välja Ebapuhas freesimispilt Nüri frees Vahetage frees välja Ebaühtlane ettenihe Freesige konstantse survega ja vähendatud ettenihkega Laastuväljavise ummistunud (ilma imusüsteemita) Liiga paksu laastu võtmine Vähendage võetava laastu paksust Nüri frees Vahetage frees välja Liiga märg puit Töödelge ainult kuiva puitu.www.scheppach.com

18. Vastavusdeklaratsioon
