BGS700 - Kvarn SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Kombinerad bänkslipmaskin och bandslip
Märke	Scheppach
Modell	BGS700
Mått (L x B x H)	400 x 305 x 355 mm
Vikt	10 kg
Märkspänning	230-240 V ~ 50 Hz
Effektförbrukning	250 W (S1) / 370 W (S2 30min)
Tomgångsvarvtal	2980 min⁻¹
Slipskivans diameter	150 mm
Slipskivans tjocklek	20 mm
Slipskivans hål	12,7 mm
Max periferihastighet (slipskiva)	23,4 m/s
Slipband	686 x 50 mm
Bandhastighet	15,6 m/s
Ljudtrycksnivå LpA	79 dB (K=3 dB)
Ljudeffektnivå LWA	92 dB (K=3 dB)
Huvudfunktioner	Slipning, bandslipning, skärpning
Säkerhetsutrustning	Justerbar gnistskärm, skyddskåpa, strömbrytare på/av, automatisk överbelastningsstopp
Medföljande tillbehör	1 slipskiva, 1 slipband, 1 skivriktare
Slitdelar	Slipmedel (skiva, band) – täcks inte av garantin
Underhåll	Regelbunden rengöring med fuktig trasa och mild tvål; byte av slipskiva och band
Montering	På arbetsbänk (4 fästhål)
Garanti	Lagstadgad, material- eller tillverkningsfel

Vanliga frågor - BGS700 SCHEPPACH

Hur byter man slipskivan på Scheppach BGS700?

Koppla bort apparaten. Ta bort de 3 skruvarna på sidolocket (13) och ta bort det. Lossa muttern (vänstergänga) medan du håller i motmuttern på remskivan. Ta bort flänsen och den slitna slipskivan. Placera den nya slipskivan, sätt tillbaka flänsen och dra åt muttern för hand. Sätt tillbaka sidolocket.

Hur justerar man gnistskärmen?

Lossa justeringsskruven (3) på gnistskärmen (2). Ställ in avståndet mellan slipskivan och gnistskärmen till max 2 mm, dra sedan åt skruven. Kontrollera regelbundet detta avstånd eftersom slipskivan slits.

Vilken maximal effekt kan jag använda kontinuerligt?

Motorn klarar 250 W vid kontinuerlig drift (S1). Vid korttidsdrift (S2 30 min) kan du använda 370 W. Efter 30 minuters belastning, låt motorn svalna.

Kan jag använda denna maskin för att slipa trä?

Ja, BGS700 är avsedd för slipning av metall, trä och andra material. Använd alltid lämpligt band eller slipskiva och bär andningsskydd när du arbetar med trä.

Hur rengör man maskinen?

Koppla alltid bort innan rengöring. Använd en fuktig trasa med lite mild tvål. Använd inte aggressiva rengöringsmedel. Låt inte vatten tränga in i motorn. Blås ventilationsöppningarna med lågtrycksluft.

Vad gör jag om slipbandet glider eller går av rullarna?

Stanna maskinen och koppla bort den. Lossa klämskruven för den övre rullen (11). Tryck rullen nedåt, placera bandet korrekt mitt på rullarna, dra sedan åt skruven. Om bandet fortfarande glider, justera sidreglerskruven (10).

Vilka tillbehör medföljer BGS700?

Leveransen innehåller: en slipskiva, ett slipband, en skivriktare och bruksanvisning. Montering på arbetsbänk kräver egna skruvar (4 fästhål).

Vilken garanti har denna apparat?

Scheppach garanterar apparaten under lagstadgad garantitid från mottagandet. Slitdelar (slipmedel) täcks inte. Fel måste anmälas inom 8 dagar. Reparationer måste utföras av en auktoriserad fackman.

Hur transporterar man BGS700 på ett säkert sätt?

Koppla alltid bort sladden. Bär apparaten i sidokåporna, aldrig i kabeln. Säkra den så att den inte välter. Förvara den på en torr, mörk och frostfri plats, mellan 5 och 30 °C.

Var hittar man reservdelar till BGS700?

Reservdelar och tillbehör finns hos Scheppachs servicecenter. Skanna QR-koden på manualens startsida för att få information. Använd endast originaldelar.

BRUKSANVISNING BGS700 SCHEPPACH

Förklaring av symboler på instrumentet

	Varning - Läs igenom bruksanvisningen för att sänka risken för skador.
	Bär hörselskydd. Buller kan leda till att hörseln förstörs.
	Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!
	Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
Viktigt!	Dessa instruktioner innehåller delar som gäller din säkerhet vilka är märkta med denna indikator.
Försiktigt!	Underlåtenhet att följa instruktionerna kan innebära lätt till medium skaderisk.
Varning!	Underlåtenhet att följa instruktionerna kan innebära livsfara eller risk för allvarliga skador.
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 180
2. Beskrivning av maskinen (bild. 1 - 3) 180
3. Leveransomfattning 180
4. Ändamålsenlig användning 181
5. Säkerhetsanvisningar 181
6. Tekniska data....184
7. Före användning....184
8. Använda maskinen 185
9. Rengöring och Underhåll.... 185
10. Förvaring.... 186
11. Elektrisk anslutning.... 186
12. Avfallshantering och återanvändning.... 187
13. Felsökning.... 187
14. Försäkran om överensstämmelse 279

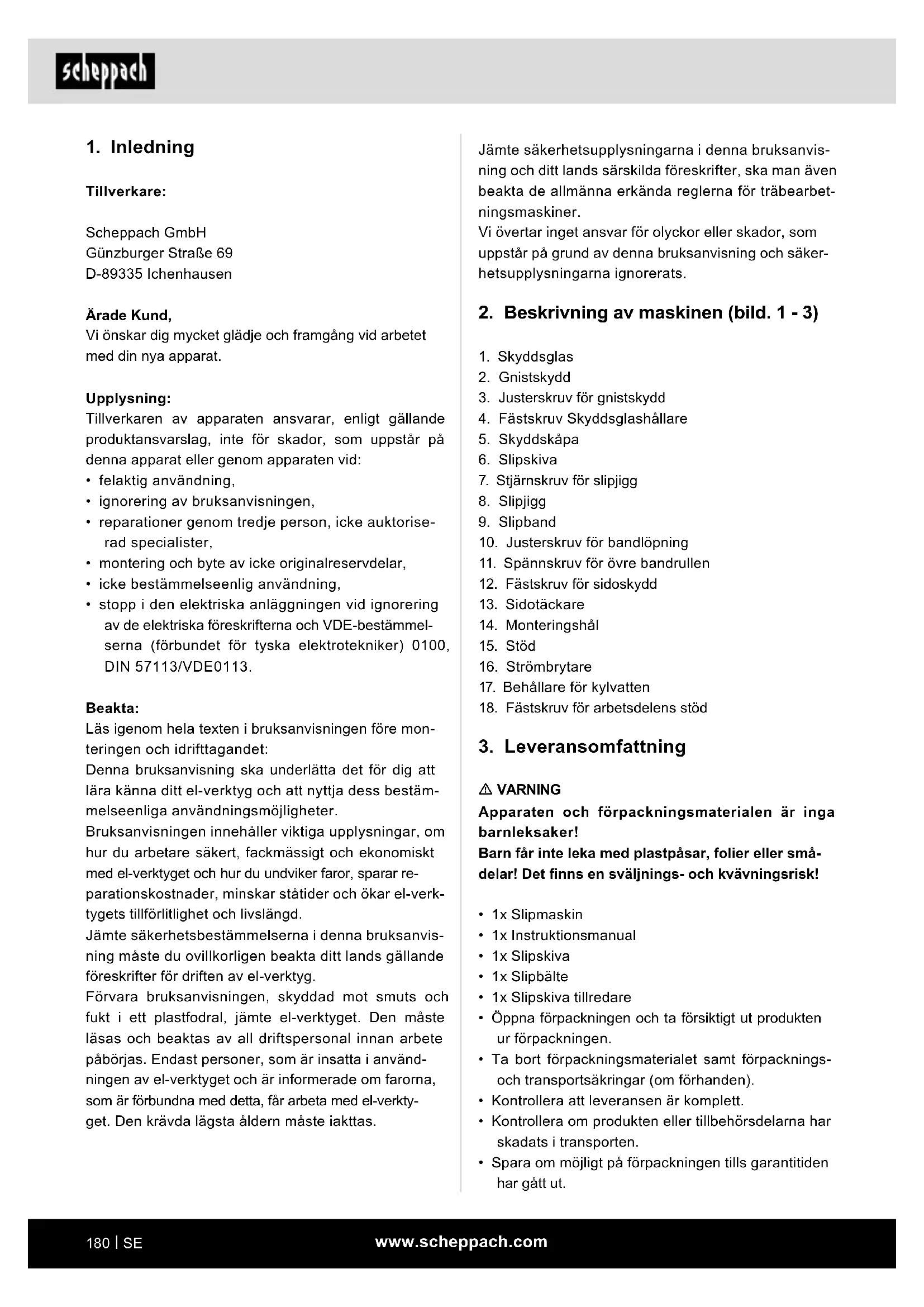

1. Inledning

Tillverkare:

Scheppach GmbH

Vi önskar dig mycket glädje och framgång vid arbetet med din nya apparat.

Upplysning:

Tillverkaren av apparaten ansvarar, enligt gällande produktansvarslag, inte för skador, som uppstår på denna apparat eller genom apparaten vid:

• felaktig användning,
• ignorering av bruksanvisningen,
• reparationer genom tredje person, icke auktoriserad specialister,
• montering och byte av icke originalreservdelar,
• icke bestämmelseenlig användning,
• stopp i den elektriska anläggningen vid ignorering av de elektriska föreskrifterna och VDE-bestämmelserna (förbundet för tyska elektrotekniker) 0100, DIN 57113/VDE0113.

Beakta:

Läs igenom hela texten i bruksanvisningen före mon- teringen och idrifttagandet:

Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestämmelseenliga användningsmöjligheter.

Bruksanvisningen innehåller viktiga upplysningar, om hur du arbetare säkert, fackmässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar re- parationskostnader, minskar ståtider och ökar el-verk- tygets tillförlitlighet och livslängd.

Jämte säkerhetsbestämmelserna i denna bruksanvisning måste du ovillkorligen beakta ditt lands gällande föreskrifter för driften av el-verktyg.

Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i användningen av el-verktyget och är informerade om farorna, som är förbundna med detta, får arbeta med el-verktyget. Den krävda lägsta åldern måste iakttas.

Jämte säkerhetsupplysningarna i denna bruksanvisning och ditt lands särskilda föreskrifter, ska man även beakta de allmänna erkända reglerna för träbearbetningsmaskiner.

Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och säkerhetsupplysningarna ignorerats.

2. Beskrivning av maskinen (bild. 1 - 3)

1. Skyddsglas
2. Gnistskydd
3. Justerskruv för gnistskydd
4. Fästskruv Skyddsglashållare
5. Skyddskåpa
6. Slipskiva
7. Stjärnskruv för slipjigg
8. Slipjigg
9. Slipband
10. Justerskruv för bandlöpning
11. Spännskruv för övre bandrullen
12. Fästskruv för sidoskydd
13. Sidotäckare
14. Monteringshål
15. Stöd
16. Strömbrytare
17. Behållare för kylvatten
18. Fästskruv för arbetsdelens stöd

3. Leveransomfattning

⚠ WARNING

Apparaten och förpackningsmaterialen är inga barnleksaker!

Barn får inte leka med plastpåsar, folier eller smådelar! Det finns en sväljnings- och kvävningsrisk!

• 1x Slipmaskin
  • 1x Instruktionsmanual
• 1x Slipskiva
• 1x Slipbälte
  • 1x Slipskiva tillredare
• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

4. Ändamålsenlig användning

Bandslipen är en kombimaskin för grov- och finslipning av metall, olika slags virke och andra material med hjälp av en slipsten eller ett slipband. Endast slipband resp. slipstenar som är lämpliga till denna maskin och uppfyller parametrarna i denna bruksanvisning får användas.

Maskinen får endast användas till sitt avsedda ändamål. Trots ändamålsenlig användning kan särskilda kvarstående riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

• Risk för att användaren rör vid den oskyddade slipstenen.
• Risk för att delar som har brutits loss från slipstenen slungas ut.
• Risk för att arbetsstycken eller delar slungas ut.
• Risk för hörselskador vid otillräckligt bullerskydd.
• Risk för hälsofarliga emissioner av trädamm vid användning inom slutna utrymmen.
• Av funktionella skäl kan de roterande delarna inte vara övertäckta. Var därför försiktig och håll fast arbetsstycket ordentligt så att det inte kan glida. Det finns annars risk för att dina händer kommer i kontakt med slipbandet.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Allmänna säkerhetsanvisningar för elverktyg

⚠ WARNING!

Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elkabel) som batteridrivna elverktyg (utan elkabel).

1. Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlo- ra kontrollen över elverktyget om du blir distraherad.

2. Elsäkerhet

a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar

3. Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.

e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt hår kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

⚠️ SE UPP!

Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.

Säkerhetsanvisningar för bordsslipmaskiner

a) Använd inte skadade insättningsverktyg. Kontrollera alltid innan insättningsverktygen som slipskivor börjar användas avseende splitterskador och sprickor. När du har kontrollerat och satt in insättningsverktyget håller du och andra personer i närheten er utanför det roterande insättningsverktygets nivå och låter apparaten gå på högsta varvtal under 1 minut. Skadade insättningsverktyg bryts oftast under denna testperiod.
b) Insättningsverktygets tillåtna varvtal måste vara minst lika högt som det maximala, högsta varvtalet som är angivet på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.
c) Slipa aldrig på slipskivans sidoytor. Om du slipar på slipytona kan slipskivan spricka och gå i bitar.

Särskilda säkerhetsanvisningar

1. Använd alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning.
2. Kontrollera att varvtalet som anges på slipstenen är detsamma eller högre än slipens märkvarvtal.
3. Kontrollera att slipstenens mått passar till slipmaskinen.
4. Förvara och hantera slipstenarna försiktigt enligt tillverkarens instruktioner. Kontrollera slipstenen innan den används. Använd inga produkter som har brutits, spruckit eller uppvisar andra skador.
5. Kontrollera att endast sådana slipstenar och borstar används vars avsedda varvtal (anges på stenen resp. borsten) är minst lika hög som värdet som anges på elverktygets märkskylt.
6. Kontrollera att slipverktygen har monterats enligt tillverkarens instruktioner.
7. Se till att mellanlägg används om de medföljer slipverktyget eller krävs för fullgod användning.
8. Se till att slipverktygen monteras och spänns fast ordentligt innan de används. Låt verktyget rotera i tomgång i ett säkert läge under fem minuters tid. Stoppa genast slipen om kraftiga vibrationer uppstår eller om du ser andra brister. Om dessa störningar uppstår måste du kontrollera maskinen och därefter ta reda på orsaken.
9. Använd aldrig elverktyget utan den medföljande skyddskåpan.

10. Använd inga delade reducerhylsor eller adaptrar för att anpassa slipstenar med större hål.

11. Se till att ingen fara kan uppstå från gnistor som uppstår vid användning. Det finns t ex risk för att de träffar personer eller antänder brandfarliga ämnen.

12. Bär alltid skyddsglasögon och hörselskydd. Vid behov måste du även använda annan personlig skyddsutrustning som t ex handskar, förkläde och hjälm.
13. Arbetsstycket blir hett under slipning.

Varning! Risk för brännskador!

Låt arbetsstycket svalna. Under slipning fi nns det risk för att material börjar glöda. Vid längre tids bearbetning ska arbetsstycket kylas då och då.

1. Använd inga kylmedel eller liknande.
2. Innan bandslipen tas i drift ska slipverktygen genomgå ett klangprov (intakta slipverktyg har en klar klang när de slås emot lätt med en plasthammare). Detta gäller även om nya slipverktyg ska spännas fast (transportskador). Provkör tvunget maskinen utan belastning i minst fem minuter. Vistas inte i farozonen under provkörningen.
3. Använd endast slipverktyg som är märkta med information om tillverkare, typ av bindemedel, mått och tillåtet varvtal.
4. Förvara slipverktygen på en torr plats vid så kon- stant temperatur som möjligt.
5. Slipverktygen får endast spännas fast med bifogade spännfl änsar.
6. Slipverktygen får endast spännas fast med lika stora spännfl änsar med samma form. Mellanläggen mellan spännfl äns och slipverktyg ska bestå av elastiskt material, t ex gummi, mjuk papp eller liknande.
7. Slipverktygets fästhål får inte borras upp i efterhand.
8. Slipjiggarna och de övre justerbara skydden ska ställas in så nära slipverktyget som möjligt(avständ max. 2 mm).
9. Slipverktyg får inte användas utan skydd. Följande avstånd får inte överskridas: slipjigg/slipsten: max. 2 mm skydd/slipsten: max. 2 mm
10. Innan dubbelbänkslipmaskinen används ska skyddsbrytare, slipjigg och siktskydd ha monterats.
11. Dra ut maskinens stickkontakt innan slipstenen byts ut.

12. Max. periferihastighet för torrslipstenen uppgår till: 23,17 m/s m/s = (d x 3,14 x n) / (60 x 1000)d = slipstenens diameter i mmn = motorvarvtal per minut

13. Max. tillåten temperatur i motorhuset: 80°C

14. Innan du använder slipmaskinen måste den ha skruvats fast i en arbetsbänk eller liknande med hjälp av de fyra monteringshålen som finns i bottenplattan.
15. Ställ in gnistskyddet med jämna mellanrum så att slitaget på slipstenen kompenseras. Tänk på att avståndet mellan gnistskyddet och slipstenen ska hållas så kort som möjligt och aldrig får överskrida 2 mm.
16. Om gnistskyddet och slipjiggen inte längre kan ställas in på max. 2 mm vid slipskivan, måste slipskivan bytas ut.

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

• Lungskador om ingen lämplig dammfiltermask används.
• Hörselskador om inget lämpligt hörselskydd används.
• Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

Förvara säkerhetsanvisningarna på ett säkert ställe.

6. Tekniska data

Dimensioner L x B x H	400 x 305 x 355 mm
Diam. slipsten	150 mm
Tjocklek slipsten	20 mm
Diam. monteringshål slipsten	12,7 mm
Max. periferihastighet	23,4 m/s
Bandhastighet	15,6 m/s
Slipband L x W	686 x 50 mm
Vikt	10 kg
Motor
Nominell spänning	230-240 V~ / 50 Hz
Effektbehov	S1 250 WS2 30min 370 W
Tomgångsvarvtal n_0	2980 min ^-1

Inkopplingstid:

Inkopplingstiden S2 30 min (korttidsdrift) innebär att motorn endast får belastas kontinuerligt med märkeffekten (370 W) under den tid som anges på märkskylten (30 min). I annat fall kommer motorn att värmas upp otillåtet mycket. Under pausen kyls motorn ned till sin utgångstemperatur.

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 62841.

Ljudtrycksnivå L _pA 79 dB

Osäkerhet K_pA 3 dB

Ljudeffektnivå L _WA 92

Osäkerhet K_WA 3 dB

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
• Bär handskar.

7. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

• Se till att maskinen står stabilt, dvs. fastskruvad på en arbetsbänk eller liknande.
• Innan maskinen tas i drift ska alla skydd och säkerhetsanordningar ha monterats på avsett vis.
• Slipstenarna måste kunna rotera fritt.

Montera gnistskydd (bild 1 - 3)

• För in gnistskyddet (2) under skyddskåpan (5). Skruva fast gnistskyddet (2) på skyddskåpans (3) ovansi-da med justerskruven (5).
• Använd skruven (3) med fjäderringen, brickan och muttern som är fäst på gnistskyddet (2). För montering krävs en skruvmejsel och en passande ringnyckel för att hålla emot (bild 2).
• Ställ in gnistskyddet (2) med justerskruven (3) så att avståndet mellan torrslipstenen (6) och gnistskyddet (2) är så kort som möjligt och absolut inte är större än 2 mm.(3)
• Ställ in gnistskyddet (2) efterhand så att slitaget på slipstenen kompenseras.

Montera slipjiggar (bild 1/4 - 6)

- Fäst arbetsdelens stöddelar (8) till slipmaskinen genom att använda arbetsdelens stöddels stjärnskruv (7) på bältsidan och de två fästskruvarna för arbetsdelens stöd (18) på slipskivans (5) sida.

Ställa in slipjiggar (bild 5+6)

- Justera arbetsdelens stöddelar (8) genom att använda fästskruvarna för arbetsdelens stöd (18) och arbetsdelens stöddels stjärnskruv (7) så att avståndet mellan den torra slipskivan (6) eller slipbältet (9) och arbetsdelens stöddelar (8) är så litet som möjligt och absolut inte överstiger 2 mm. - Ställ in slipjiggarna (8) med jämna mellanrum så att slitaget på torrslipstenen (5) kompenseras.

Byta slipsten (bild 1/7 - 9)

Ta av de tre skruvarna från skyddskåpan (12) vid slipstenen och ta sedan av kåpan (bild 7).

Lossa på muttern (bild 8/A) (Obs! Slipstenen är fastskruvad med vänstergänga) genom att hålla emot muttern (bild 9/A) till den motsatta löprullen för slipbandet med en nyckel. Ta sedan av flänsen (B). Därefter kan du byta ut slipstenen (6). Använd en trasa när en ny slipsten ska monteras. Sätt flänsen (B) på axeln skruva åt muttern (A) handfast (bild 8). För att dra åt muttern (A), håll fast slipstenen (6) med en trasa och dra sedan åt muttern (A) (bild 8).

Byta slipband (bild 1/10 - 12)

• Lossa på de fem skruvarna (12) och ta av sidokåpan (13).
• Lossa på spännskruven till den övre bandrullen (11) med ett par varv.
• Tryck den översta bältesrullaren neråt och dra ut slipbältet ur rullarna.
• Sätt det nya slipbältet (9) i mitten av de översta och nedersta rullarna och släpp den fastspännande översta bältesrullaren.
• Dra sedan åt spännskruven (11) och montera tillbaka sidokåpan.
• Med justeringsskruven (10) för bältstyrningen på sidan kan man justera bältets styrning genom vridning. Precis justering av bältets styrning görs bäst genom att handgripligen vrida slipbältet.

8. Använda maskinen

⚠️ Se Upp!

Montera klart hela maskinen innan idrifttagning!

Strömbrytare (16)

• Ställ strömbrytaren (16) i läge 1 för att slå på maskinen.
• Ställ strömbrytaren (16) i läge 0 för att slå ifrån ma- skinen.

Efter att du har slagit på maskinen måste du vänta tills det maximala varvtalet har uppnåtts. Först därefter kan du börja slipa.

Slipning

• Lägg arbetsstycket på slipjiggen (8) och flytta det sedan långsamt i önskad vinkel mot slipstenen (6) tills det rör emot stenen.
• För arbetsstycket lätt fram och tillbaka för att få ett perfekt slipresultat. Slipstenen (6) kommer då att slitas likformigt. Låt arbetsstycket svalna emellanåt.

Bandslipning

• Håll alltid fast arbetsstycket ordentligt medan du slipar.
• Utöva inget stort tryck på arbetsstycket.
• Flytta arbetsstycket fram och tillbaka medan du slipar på slipbandet. Därmed kan du förhindra att slippappret slits ned ojämnt!
• Viktigt! För att undvika att virke splittras bör du alltid slipa det i samma riktning som ådringen.

Användning av slipskivetillredaren

Slipskivetillredaren är ett verktyg för att släta ut slipskivor.

- Tryck lätt mot slipskivan – utan att det gnistar. Flytta tillredaren sidlänges över skivans hela bredd.

⚠ Viktigt! Använd alltid skyddsglasögon Varning!

Om slipstenen eller slipbandet blockeras under drift måste du ta bort arbetsstycket och därefter vänta tills maskinen har nätt sitt högsta varvtal på nytt.

9. Rengöring och Underhåll

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

Rengöra maskinen

- Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.

- Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel.

Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Underhåll

I maskinens inre finns inga delar som kräver underhåll.

Serviceinformation

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Slitagedelar*: slip

* ingår inte tvunget i leveransomfattningen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C.

Förvara elverktyget i originalförpackningen.

⚠ Viktigt! Koppla bort maskinen från strömmen!

Apparaten måste ovillkorligen vara säkrad mot att falla ner eller tippas omkull under transport.

Apparaten kan lyftas på det vänstra och högra slipskiv-/banslipskyddet. Strömsladd, flexibelt lampschakt osv. bör inte användas i transportsyfte.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten driftsredo.

Anslutningen motsvarar de tillämpliga VDE- och DIN-bestämmelserna. Kundens nätanslutning såväl som förlängningssladdar, som används, måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

Det uppstår ofta isoleringsskador på elektriska anslutningsledningar.

Orsakerna till detta kan vara:

• tryckställen, om anslutningsledningarna leds genom fönster eller dörrposter.
• Brottställen på grund av felaktig fastsättning eller ledning av anslutningsledning.
• Skärställen på grund av anslutningsledningen har körts över.
• Isolationsskador på grund av att sladden har dragits ut ur vägguttaget.
• Sprickor på grund av att isoleringen är föråldrad.

Sådana skadade elektriska anslutningsledningar får inte användas och är livsfarliga på grund av isoleringsskadorna.

Kontrollera regelbundet om det finns skador på de elektriska anslutningsledningarna. Se till så att anslutningsledningen inte är inkopplat i elnätet när du kontrollera detta.

Elektriska anslutningsledningar måste motsvara de tilllämpliga VDE- och DIN-bestämmelserna. Använd endast anslutningsledningar med beteckningen H05VV-F. Trycket på typbeteckningen på anslutningskabeln är en föreskrift.

Växelströmsmotor

• Nätspänningen måste uppgå till 230 V\~.
• Förlängningskablar upp till 25 m måste ha ett tvär-snitt på 1,5 kvadratmillimeter.

Endast el-specialister får genomföra anslutningar och reparationer av den elektriska utrustningen.

Vid förfrågningar ska du ange följande uppgifter:

• Motorns strömart
• Uppgifterna på maskinens typskylt
• Uppgifterna på motorn typskylt

Viktiga anvisningar

Elmotorn är konstruerad för driftsätt S1. Om motorn överbelastas slår den automatiskt från. Den kan slås till igen efter att den svalnat (efter en viss tid).

Anslutningstyp Y

Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund-service eller av en person med liknande kvalifikationer för att undvika fara.

Viktiga anvisningar

Elmotorn är konstruerad för driftsätt S1. Om motorn överbelastas slår den automatiskt från. Den kan slås till igen efter att den svalnat (efter en viss tid).

Anslutningstyp Y

Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund-service eller av en person med liknande kvalifikationer för att undvika fara.

12. Avfallshantering och återanvändning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren.

Kontakta tillverkarens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

13. Felsökning

Problem Möjlig orsak	Åtgärd
Motorn startar inte	a) På/Av-kontakten skadad.b) På/Av-kabeln skadad.c) På/Av-reläet skadat.d) Säkring gått sönder.e) Motorn bränd.	a-d) Byt ut alla skadade delar innan maskinen används igen.e) Kontakta ditt lokala servicecen-ter. Alla försök att genomföra en reparation kan vara farliga om de inte utförs av en kunnig reparatör.
Maskinen arbetar långsammare under arbetet.	För mycket tryck på arbetsdelen.	Minska trycket på arbetsdelen.
Slipbältet hoppar av drivtrissorna.	Bältets styrning är inte rak.	Återställ banan.
Träet bränns under slipning.	a) Slipskivan eller slipbältet täckt med smörjolja.b) Överskridande tryck på arbetsdelen.	a) Byt ut skivan eller bältet.b) Minska trycket på arbetsdelen.

Forklaring av symbolene på apparatet

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
