Produkttype	Kombineret bænksliber og båndsliber
Mærke	Scheppach
Model	BGS700
Mål (L x B x H)	400 x 305 x 355 mm
Vægt	10 kg
Nominel spænding	230-240 V ~ 50 Hz
Optagen effekt	250 W (S1) / 370 W (S2 30 min)
Tomgangshastighed	2980 min⁻¹
Slibeskive diameter	150 mm
Slibeskive tykkelse	20 mm
Slibeskive boring	12,7 mm
Maks. periferihastighed (slibeskive)	23,4 m/s
Slibebånd	686 x 50 mm
Båndhastighed	15,6 m/s
Lydtryksniveau LpA	79 dB (K=3 dB)
Lydeffektniveau LWA	92 dB (K=3 dB)
Hovedfunktioner	Slibning, båndslibning, skærpning
Sikkerhedsudstyr	Justerbar gnistafskærmning, beskyttelseskappe, tænd/sluk-kontakt, automatisk overbelastningsstop
Medfølgende tilbehør	1 slibeskive, 1 slibebånd, 1 skiverenser
Sliddele	Slibemidler (skive, bånd) – ikke dækket af garantien
Vedligeholdelse	Regelmæssig rengøring med fugtig klud og mild sæbe; udskiftning af skive og bånd
Montering	På bænk (4 monteringshuller)
Garanti	Lovpligtig, materiale- eller fabrikationsfejl

Ofte stillede spørgsmål - BGS700 SCHEPPACH

Hvordan skifter jeg slibeskiven på Scheppach BGS700?

Tag stikket ud af maskinen. Fjern de 3 skruer på sidedækslet (13) og tag det af. Løsn møtrikken (venstregevind) ved at holde den modsatte møtrik på remskiven. Fjern flangen og den brugte skive. Placer den nye skive, sæt flangen på og spænd møtrikken i hånden. Sæt sidedækslet på igen.

Hvordan justerer jeg gnistafskærmningen?

Løsn justerskruen (3) på gnistafskærmningen (2). Indstil afstanden mellem slibeskiven og gnistafskærmningen til maks. 2 mm, og spænd derefter skruen. Kontroller regelmæssigt denne afstand, da skiven slides.

Hvilken maksimal effekt kan jeg bruge kontinuerligt?

Motoren kan tåle 250 W ved kontinuerlig drift (S1). Ved korttidsdrift (S2 30 min) kan du bruge 370 W. Efter 30 min. belastning skal motoren køle af.

Kan jeg bruge denne maskine til at slibe træ?

Ja, BGS700 er designet til slibning og båndslibning af metal, træ og andre materialer. Brug altid det rigtige bånd eller den rigtige skive og bær støvmaske, når du arbejder med træ.

Hvordan rengør jeg maskinen?

Tag altid stikket ud før rengøring. Brug en fugtig klud med lidt mild sæbe. Brug ikke aggressive rengøringsmidler. Lad ikke vand trænge ind i motoren. Blæs ventilationsåbningerne rene med lavtryks trykluft.

Hvad gør jeg, hvis slibebåndet afviger eller løber af rullerne?

Stop maskinen og tag stikket ud. Løsn spændeskruen på den øverste rulle (11). Tryk rullen ned, placer båndet korrekt i midten af rullerne, og spænd skruen. Hvis båndet stadig afviger, juster den laterale justerskrue (10).

Hvilket tilbehør følger med BGS700?

Leveringen omfatter: en slibeskive, et slibebånd, en skiverenser og brugsanvisning. Montering på bænk kræver dine egne skruer (4 monteringshuller).

Hvad er garantien for denne maskine?

Scheppach garanterer maskinen i den lovpligtige periode fra modtagelsen. Sliddele (slibemidler) er ikke dækket. Fejl skal meldes inden for 8 dage. Reparationer skal udføres af en autoriseret fagmand.

Hvordan transporterer jeg BGS700 sikkert?

Tag altid stikket ud. Bær maskinen ved sidedækslerne, aldrig i kablet. Sikr den, så den ikke vælter. Opbevar den på et tørt, mørkt og frostfrit sted mellem 5 og 30 °C.

Hvor finder jeg reservedele til BGS700?

Reservedele og tilbehør fås hos Scheppach servicecenter. Scan QR-koden på manualens forside for at få adgang til oplysninger. Brug kun originale dele.

BRUGSANVISNING BGS700 SCHEPPACH

5. Säkerhetsanvisningar

Forklaring af symbolerne på instrumentet

	„Advarsel – Læs betjeningsvejledningen for at reducere risikoen for personskade“
	Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.
	Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sund-hedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!
	Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.
Bemærk!	Denne brugervejledning viser steder omhandlende din sikkerhed med denne angi-velse.
Forsigtig!	Undladelse af at følge denne anvisning, kan forårsage en let øget risiko for skader.
Advarsel!	Undladelse af at følge denne anvisning, kan forårsage livsfare eller fare for alvorlige skader.
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 200
2. Oversigt over maskinen (fig. 1 - 3)....200
3. Pakkens indhold....200
4. Formålsbestemt anvendelse 201
5. Sikkerhedsoplysninger 201
6. Tekniske specifikationer 204
7. Inden ibrugtagning....204
8. Betjening 205
9. Rengøring og vedligeholdelse 205
10. Opbevaring 206
11. Elektrisk tilslutning....206
12. Bortskaffelse og genanvendelse 206
13. Fejlfinding....207
14. Overensstemmelseserklæring 279

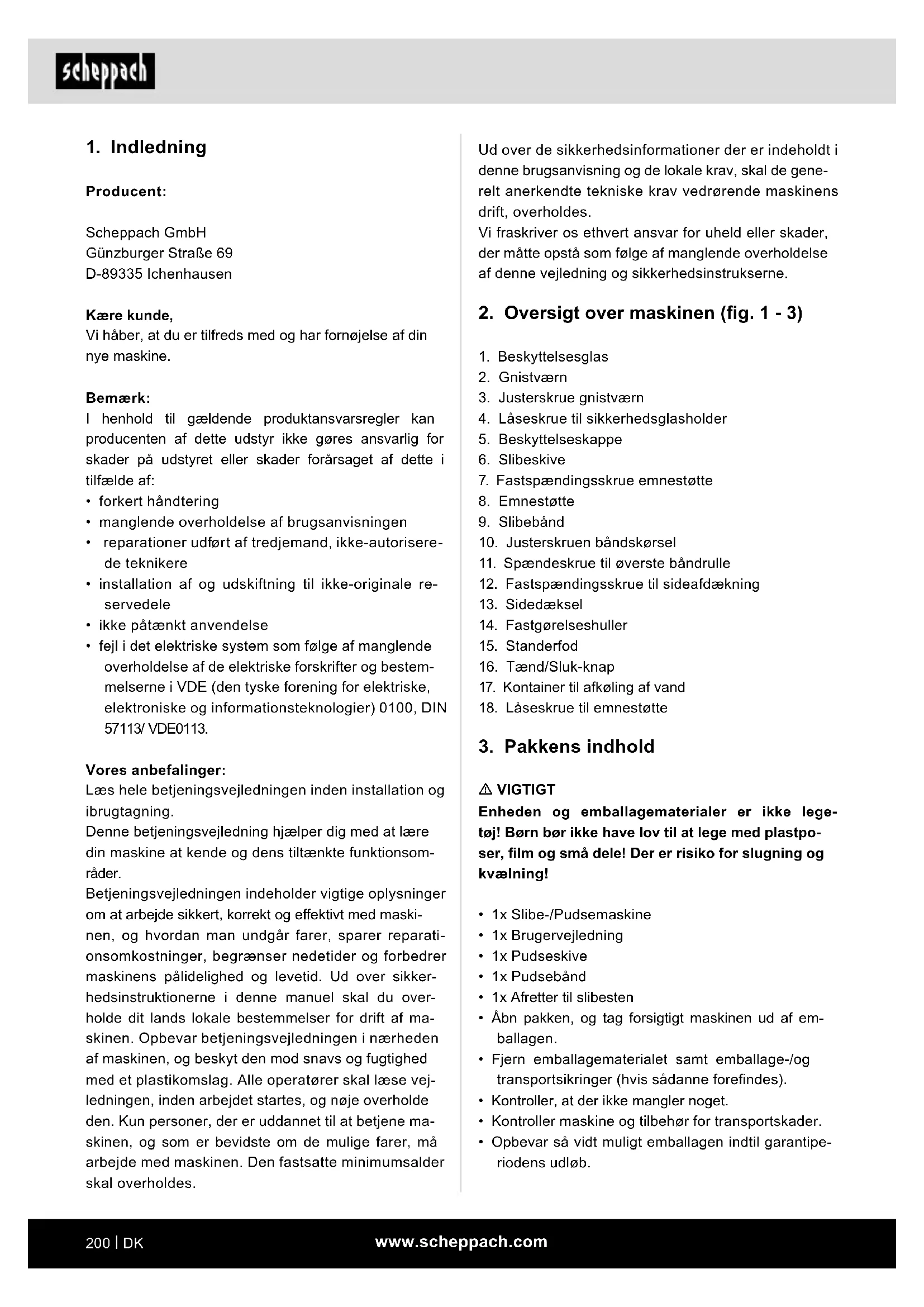

1. Indledning

Producent:

Scheppach GmbH

Vi håber, at du er tilfreds med og har fornøjelse af din nye maskine.

Bemærk:

I henhold til gældende produktansvarsregler kan producenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• forkert håndtering
• manglende overholdelse af brugsanvisningen
• reparationer udført af tredjemand, ikke-autorisere-de teknikere
• installation af og udskiftning til ikke-originale reservedele
• ikke påtænkt anvendelse
• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmelserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/ VDE0113.

Vores anbefalinger:

Læs hele betjeningsvejledningen inden installation og ibrugtagning.

Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder.

Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og effektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nedetider og forbedrer maskinens pålidelighed og levetid. Ud over sikkerhedsinstruktionerne i denne manuel skal du overholde dit lands lokale bestemmelser for drift af maskinen. Opbevar betjeningsvejledningen i nærheden af maskinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejledningen, inden arbejdet startes, og nøje overholde den. Kun personer, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med maskinen. Den fastsatte minimumsalder skal overholdes.

Ud over de sikkerhedsinformationer der er indeholdt i denne brugsanvisning og de lokale krav, skal de generelt anerkendte tekniske krav vedrørende maskinens drift, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Oversigt over maskinen (fig. 1 - 3)

1. Beskyttelsesglas
2. Gnistværn
3. Justerskrue gnistværn
4. Låseskrue til sikkerhedsglasholder
5. Beskyttelseskappe
6. Slibeskive
7. Fastspændingsskrue emnestøtte
8. Emnestøtte
9. Slibebånd
10. Justerskruen bändskørsel
11. Spændeskrue til øverste båndrulle
12. Fastspændingsskrue til sideafdækning
13. Sidedæksel
14. Fastgørelseshuller
15. Standerfod
16. Tænd/Sluk-knap
17. Kontainer til afkøling af vand
18. Låseskrue til emnestøtte

3. Pakkens indhold

⚠ VIGTIGT

Enheden og emballagematerialer er ikke legetøj! Børn bør ikke have lov til at lege med plastposer, film og små dele! Der er risiko for slugning og kvælning!

• 1x Slibe-/Pudsemaskine
• 1x Brugervejledning
- 1x Pudseskive
- 1x Pudsebånd
• 1x Afretter til slibesten
- Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
- Fjern emballagematerialet samt emballage-/og transportsikringer (hvis sådanne forefindes).
- Kontroller, at der ikke mangler noget.
- Kontroller maskine og tilbehør for transportskader.
- Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Dobbeltsliberen er en kombineret grov- og finslibningsmaskine til bearbejdning af metaller, kunstoffer og andre materialer under anvendelse af formålsegnede slibeskiver.

Kun slibebånd og –skiver, som egner sig til denne maskine, må benyttes, dvs. at de skal være i overensstemmelse med mærkedataene, således som de fremgår af denne betjeningsvejledning. Apparatet må kun anvendes i overensstemmelse med dets tiltænkte formål. Trods korrekt anvendelse er der stadig nogle risikofaktorer, man skal være opmærksom på.

Følgende punkter skal nævnes, afhængig af maskinens konstruktion og sammensætning:

Maskinens roterende dele kan af funktionsmæs sige årsager ikke dækkes af. Vær derfor forsigtig, og hold godt fast i arbejdsemnet, så det ikke glider af, hvilket ville kunne bringe dine hænder i berøring med slibebåndet. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

5. Sikkerhedsoplysninger

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL!

Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) og til batteridrevne elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

1. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøjer på afstand af regn og fugt. Indtrængning af vand i et elektrisk apparat øger risikoen for at få elektrisk stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømafbryder mindsker risikoen for at få stød.

1. Personlig sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og oprethold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske fare pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et uddageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøj er farligt i hænderne på uerfarne personer.

e) Elværktøjer og tilbehør skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøjer skarpe og rene. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør og indsatsværktøj osv. i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

⚠ PAS PÂ!

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige personskader eller person-skader med døden til følge anbefales det personer med medicinske implantater at konsultere læge og producenten af det medicinske implantat, før maskinen benyttes.

Sikkerhedsforskrifter for bordslibemaskiner

a) Brug ikke beskadigede indsatsværktøjer. Inden hver brug skal indsatsværktøjer som fx slibeskiver for splintringer og revner. Når man har kontrolleret og brugt indsatsværktøjet, skal man holde sig selv og tilstedeværende personer uden for det roterende værktøjs plan og lade apparatet køre med maks. omdrejningstal i 1 minut. Beskadigede indsatsværktøjer knækker som oftest i løbet af denne testperiode.

b) Det tilladte omdrejningstal for indsatsværktøjet skal være mindst lige så høj som det maks. omdrejningstal, der er angivet på elværktøjet.

Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort.

c) Der må aldrig slibes på slibeskivens sideflader. Slibning på sidefladerne kan bevirke, at slibeskiven brister og slynges fra hinanden.

Speciel sikkerhedsinformation

1. Bær altid sikkerhedsbriller, beskyttelseshandsker og ørepropper under slibe-, børste- og skæreop-gaver.
2. Kontroller at rotationshastigheden vist på hjulet er lig med eller højere end værktøjets nominelle rotationshastighed.
3. Kontroller at slibeskiven er den korrekte størrelse til slibemaskinen.
4. Slibeskiver skal behandles og opbevares i overensstemmelse med producentens vejledninger. Undersøg slibeskiven før enhver anvendelse. Anvend aldrig slibeskiver som har afbrækkede stykker, er revnede eller på anden måde beskadigede.
5. Anvend altid kun slibeskiver og børster markeret med en hastighed der er mindst lige så høj som indikeret på el-værktøjets ydelsesskilt.
6. Kontroller at slibeskiver monteres i overensstemmelse med producentens vejledninger.
7. Sørg for, at der anvendes mellemlag hvis de medleveres og er påkrævet til slibeskiverne.
8. Sørg for at slibehjulet er korrekt monteret og sikret, før du starter med at bruge værktøjet. Lad maskinen køre uden belastning i en sikker position i 5 minutter. Stop maskinen øjeblikkeligt hvis der observeres alvorlige vibrationer, eller andre defekter. Hvis dette er tilfældet, undersøges maskinen for at finde årsagen.
9. El-værktøjet må aldrig anvendes uden den medfølgende sikkerhedsskærm.
10. Anvend aldrig separate reduceringsmuffer eller adaptere til at få slibeskiver med større huller til at passe på maskinen.
11. Tag forholdsregler mod at flyvende gnister ikke forårsager fare, f.eks. at de rammer personer eller forårsager antændelse af brandfarlige stoffer.
12. Bær altid sikkerhedsbriller og ørepropper; anvend andre værnemidler såsom handsker, forklæde eller hjelm om nødvendigt.
13. Arbejdsemnet bliver varmt under slibning

Vigtigt! Risiko for brandsår!

Lad arbejdsemnet køle af. Materialet kan blive gloende varmt under slibning. Ved længere opgaver, lad arbejdsemnet køle af med jævne mellemrum.

1. Anvend ikke kølemidler eller lignende.

2. Før brug af slibemaskinen, udføres en ringtest på slibehjulene (perfekte slibehjul udsender en klar tone når du slår let på den med f.eks. en plasthammer). Dette gælder også når du monterer nye slibehjul (transportskader). Det er vigtigt at udsætte maskinen for en ubelastet testkørsel i mindst 5 minutter. Forlad farezonen mens testen pågår.

3. Anvend kun slibehjul som er mærket med producentens detaljer, typen af anvendt bindemiddel, dimensioner og tilladelige RPM (omdrejninger per minut).
4. Slibehjul skal opbevares på et tört sted, helst ved konstant temperatur.
5. Anvend kun medfølgende opspændingsflanger til påmontering af slibehjul.
6. Anvend kun opspændingsflanger i samme størrelse og form til montering af slibehjul. Mellemlagene mellem opspændingsflangen og slibehjulet skal bestå af elastisk materiale, f.eks. gummi, blødt karton, etc.
7. Forstør aldrig et slibehjuls monteringshul ved efterfølgende boring.
8. Arbejdsemnets støtter og den øverste justerbare sikkerhedsskærm skal altid flyttes så tæt på slibehjulet som muligt (max. 2 mm afstand).
9. Slibehjul må ikke anvendes uden sikkerhedsskærmen. Følgende afstande må ikke overskrides Arbejdsemne støtte/slibehjul: max. 2 mm Sikkerhedsskærm/slibehjul: max. 2 mm
10. Sikkerhedsskærmens beslag, arbejdsemnets støtte og den gennemsigtige skærm skal monteres før dobbeltsliberen tages i brug.
11. Stikket skal tages ud af stikkontakten før udskiftning af slibehjul.
12. Den maksimale periferihastighed for det tørre slibehjul er: 23 m/s = (d x 3,14 x n) / (60 x 1000) d = diameter på slibehjulet i mm, n = motoromdrejninger per minut
13. Max. tilladt temperatur for motorkabinet: 80 °C
14. Før opstart fastgøres slibemaskinen solidt til arbejdsbordet ved brug af de to monteringspunkter på underdelen.
15. Juster gnistbeskyttelsen jævnligt til kompensation for slitage på hjulet. Bemærk, at afstanden mellem gnistbeskyttelsen og hjulet skal holdes så lille som mulig, og ikke på noget tidspunkt bør overstige 2 mm.
16. Slibehjulet skal udskiftes senest når gnistbeskyttelsen og arbejdsemnets støtte ikke længere kan holde den maksimale afstand på 2 mm fra slibehjulet.

Advarsel! Dette elektriske værktøj genererer et elektromagnetisk felt under drift. Dette felt kan forringe aktive eller passive medicinske implantater under visse betingelser. For at forebygge risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater rådføre sig med egen læge og producenten af det medicinske implantat, før betjening af elektrisk værktøj.

Tilbageværende risici

Selv om du anvender dette el-værktøj i overensstemmelse med vejledningen, kan visse tilbageværende risici ikke udelukkes. Følgende faremomenter kan opstå i forbindelse med apparatets konstruktion og layout:

• Lungeskader hvis der ikke bæres passende støvmaske.
• Høreskader hvis der ikke bæres passende høreværn.
• Sundhedsfare forårsaget af hånd/armvibrationer, hvis udstyret bruges over en længere periode, eller ikke er korrekt kontrolleret eller vedligeholdt.

Gem denne sikkerhedsvejledning på et sikkert sted.

6. Tekniske specifikationer

Dimensioner LxBxH	400 x 305 x 355 mm
ø slibeskive	150 mm
Slibeskivetykkelse	20 mm
ø boring slibeskive	12,7 mm
Maks. omkredshastighed	23,4 m/s
Båndhastighed	15,6 m/s
Slibebånd L x W	686 x 50 mm
Vægt	10 kg
Drev
Mærkespænding	230-240 V~ / 50 Hz
Optagen effekt	S1 250 W S2 30min 370 W
Omdrejningstal, ubelastet n_0	2980 min ^-1

Funktionstid:

En funktionstid på S2 30 min (korttidsdrift) betyder, at motoren – med den nominelle effekt (370 W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (30 min.) Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangstemperatur igen.

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN62841.

Lydtryksniveau L _pA 79 dB

Usikkerhed K_pA 3 dB

Lydeffektniveau L _WA

Usikkerhed K_WA 3 dB

92

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengør maskinen med jævne mellemrum.
• Tilpas arbejdsmåden efter maskinen.
  • Overbelast ikke maskinen.
• Lad i givet fald maskinen underkaste et eftersyn.
• Sluk maskinen, när den ikke benyttes.
  • Bær handsker.

7. Inden ibrugtagning

Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen svarer til netdataene.

Træk stikket ud af stikkontakten inden vedligeholdelses- og montagearbejde påbegyndes.

• Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk el. lign.
• Alle afskærmninger og sikkerhedsanordninger skal være korrekt påmonterede, inden maskinen tages i brug.
• Slibeskiverne skal kunne køre frit.

Montering af gnistværn (fig. 1-3)

• Før gnistværnet (2) ind under beskyttelseskappen (5). Skru gnistværnet (2) fast til beskyttelseskappen (3) ovenfra med skruerne (5).
• Anvend gnistbeskyttelsens justeringsskrue (3) sammen med fjederskiven og spændeskiven til at fastgøre gnistbeskyttelsen (2). For at fastgøre skal du bruge en skruetrækker (Fig. 2).
• Indstil gnistværnet (2) med justerskruen (3) således, at afstanden mellem tørslibeskiven (6) og gnistværnet (2) er så lille som mulig og under ingen omstændigheder over 2 mm. (fig.3)
• Indstil gnistværnet (2) periodisk således, at slitagen på skiven udlignes.

• Juster emnestøtten (8) ved brug af emnestøttens låseskruer (18) og emnestøttens stjerneskrue (7), så afstanden mellem tørslibningshjulet (6) eller slibe-/pudsebåndet (9) og emnestøtten (8), er så lille som mulig og ikke overstiger 2 mm.
• Indstil emnestøtterne (8) med jævne mellemrum således, at slitagen på tørslibeskiven (5) udlignes.

Skift af slibeskive (fig. 1/7-9)

Fjern de 3 skruer (12) på beskyttelseskappens sidestykke (fig.7), og tag sidestykket af. Skru møtrikken (fig.8) løs (bemærk! Slibeskiven er skruet fast med venstregevind), idet du holder imod med møtrikken på slibeskiveholderen overfor. Tag flangen (B) af. Slibeskiven (6) kan nu udskiftes. Montering sker tilsvarende i modsat rækkefølge.

Skift af slibebånd (fig. 1/10-12)

• Løsn de tre skruer (12), og tag beskyttelsesafdækningen i siden af.(13)
• Skru spændeskruen til den øverste båndrulle (11) nogle omgange løs.
• Tryk den øverste båndrulle ned, og træk slibe-/pudsebåndet ud af rullen.
• Placér det nye slibe-/pudsebånd (9) på midten af den øverste og nederste rulle og udløs klemmen på den øverste båndrulle.
• Stram nu spændeskruen (11), og sæt sideafdækningen på.
• Ved at dreje bändjusteringsskruen (10) på siden, kan du justere bändløbet. Præcis justering af bändløbet udføres bedst ved at dreje slibe-/pudsebåndet med håndkraft.

8. Betjening

⚠ Pas på!

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

Tænd/Sluk-knap (16)

• Stil tænd/sluk-knappen (16) i position 1 for at tænde.
• Stil tænd/sluk-knappen (16) i position 0 for at slukke.
  Når sliberen er tændt, så vent, indtil den har nået sit maksimale omdrejningstal, inden du begynder at slibe.

Slibning

• Læg arbejdsemnet på emnestøtten (8), og før det i den ønskede vinkel langsomt hen til slibeskiven (6), indtil det berører denne.
• Bevæg emnet let frem og tilbage for at opnå et optimal sliberesultat. Dette vil også sikre, at slibeskiven (6) slides jævnt. Lad emnet køle af ind imellem.

Slibning

• Hold altid godt fast i arbejdsemnet, mens du sliber.
• Undgå at udøve et for kraftigt tryk.
• Arbejdsemnet skal bevæges frem og tilbage på slibebåndet under slibningen, så slibepapiret ikke slides ensidigt!
• Vigtigt! Træstykker skal slibes i retning med åremønstret for at undgå afsplintning.

Brug af afretteren til slibestenen

Afretteren er et værktøj til afretning af slibesten.

- Presses let mod slibestenen – uden at frembringe gnister. Kør afretteren sidelæns over hele stenens bredde.

⚠ Bemærk! Bær altid sikkerhedsbriller

Bemærk!

Hvis slibehjulet eller pudse/slibebæltet sætter sig fast under brug, fjernes arbejdsemnet indtil værktøjet igen opnår tophastighed.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs.
• Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele.
• Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

Vedligeholdelse

Der findes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Serviceinformationer

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Sliddele*: slibemiddel

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevide. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

⚠ Bemærk! Frakobl maskinen!

Apparatet skal altid sikres mod at falde ned eller dreje under transport.

Apparatet kan løftes på venstre og højre slibestens-/slibebåndsdæksel. Strømkabel, fleksibelt lampskaft etc. bør ikke anvendes til transportformål.

11. Elektrisk tilslutning

Den installerede elektriske motor er tilsluttet og klar til drift. Forbindelsen er i overensstemmelse med de gældende VDE- og DIN-bestemmelser.

Kundens nettislutning, samt de forlængerledninger der anvendes, skal også overholde disse regler.

Beskadiget elektrisk tilslutningskabel

Isoleringen på elektriske tilslutningskabler er ofte be- skadiget.

• Passagesteder, hvor tilslutningskabler føres gennem vinduer eller døre.
• Snoninger hvor tilslutningskablet er fastgjort eller ført forkert.
• Steder hvor tilslutningskablerne er blevet skåret over på grund af, at de er blevet kørt over.
• Isoleringsskader som følge af at blive flået ud af stikkontakten.
• Revner på grund af isoleringens ældning.

Sådanne beskadigede elektriske tilslutningskabler må ikke bruges, og er livstruende på grund af isoleringsskader.

Kontrollér det elektriske tilslutningskabel regelmæssigt for skader. Sørg for, at tilslutningskablet ikke hænger på el-nettet under inspektionen.

Elektriske tilslutningskabler skal være i overensstemmelse med de gældende VDE- og DIN-bestemmelser.

Brug kun tilslutningskabler med mærket "H05VV-F".

Trykningen af typebetegnelsen på tilslutningskablet er obligatorisk.

AC motor

- Netspændingen skal være 230-240 V \~

- Forlængerledninger op til 25 m skal have et tværsnit på 1,5 mm ^2 .

Tilslutninger og reparationer af elektrisk udstyr må kun udføres af en elektriker.

Giv følgende oplysninger i tilfælde af eventuelle forespørgsler:

Typen af strøm til motoren:

• Dataene på maskinens typeskilt

Vigtige anvisninger: El-motoren er udført til driftsart S 1. Ved overbelastning af motoren kobler den automatisk fra. Efter en afkølingstid (af varierende varighed) kan motoren kobles til igen.

Tilslutningstype Y

Hvis nettislutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

- Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering!

• Sådanne batterier skal bortskaffes i henhold til batteriloven. Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde. - Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

13. Fejlfinding

Problem Mulig årsag Løsning
Motoren starter ikke	a) ON/OFF-kontaktbeska-diget.b) ON/OFF-kabel beskadiget.c) ON/OFF-relæ beskadiget.d) Sikring sprunget.e) Motor brændt af.	a-d) Udskift alle beskadigede dele før du igen bruger maskinen.e) Kontakt dit lokale servicecenter.Ethvert forsøg på at udføre repara-tioner, kan være farlige, hvis ikke de udføres af uddannet personel.
Maskinen bliver langsom under arbejde.	For meget pres på emnet.	Nedsæt presset på emnet.
Slibebåndet falder af drivrullerne.	Båndet kører ikke lige.	Juster bändløbet.
Træet bliver brændt under slibning.	a) Pudseskive eller bånd er dækket af fedt.b) Overdrevet pres på emnet.	a) Udskift skive eller bånd.b) Nedsæt presset på emnet.

Påbudt minstealder må overholdes.

Før maskinen kobles til må du forsikre deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

Trekk alltid ut strømpluggen før du foretar innstillinger på apparatet.

• Maskinen må stilles opp stabilt, dvs. den må skrus fast på en arbeidsbenk eller lignende.
• Før igangsetting må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
• Slipeskivene må kunne gå fritt.

Før igangsetting må apparatet monteres komplett!

På-/av-bryter (16)

Pass på at det ikke kan komme vann inn i maskinen.

Vedlikehold

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor

• Nettspenningen skal være 230 - 240 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
