LIETOŠANAS INSTRUKCIJA BGS700 SCHEPPACH

Kombinētā slīpmašīnaOriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Brīdinājums - Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpe- les, skaidas un putekļi var izraisīt redzes zudumu. m Ievērībai Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkoju- ši ar šādu zīmi m Uzmanību! Ja neievēro šo norādi, pastāv viegls vai vidēji smags savainošanās risks. m Brīdinājums! Ja neievēro šo norādi, pastāv briesmas dzīvībai vai smagu savainojumu risks. Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Produkts atbilst piemērojamām Serbijas vadlīnijām.www.scheppach.com

4. Paredzētajam mērķim atbilstoša lietošana ....................................................... 171

7. Darbības pirms lietošanas sākšanas ................................................................ 174

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu. Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

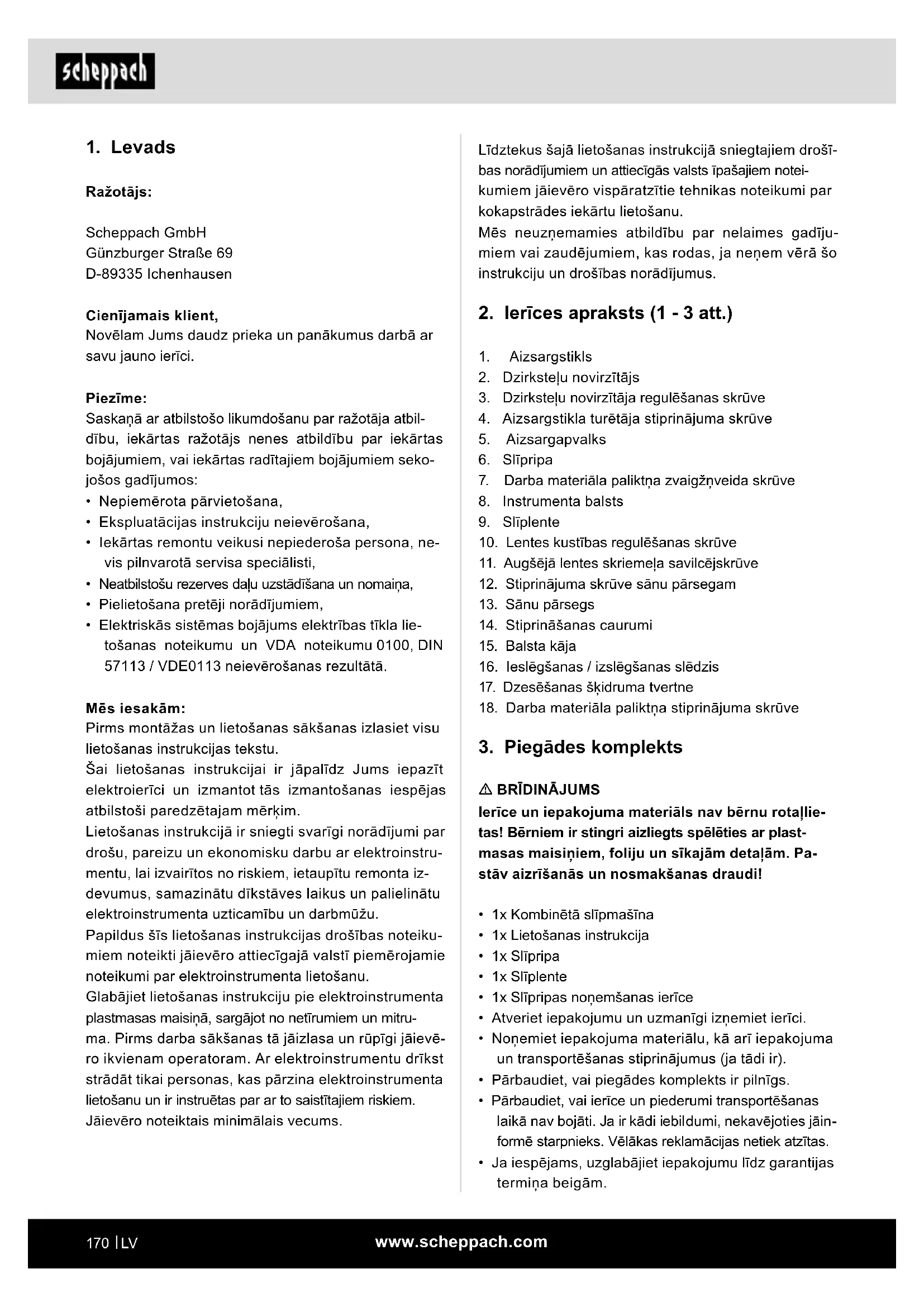

2. Ierīces apraksts (1 - 3 att.)

2. Dzirksteļu novirzītājs

3. Dzirksteļu novirzītāja regulēšanas skrūve

4. Aizsargstikla turētāja stiprinājuma skrūve

7. Darba materiāla paliktņa zvaigžņveida skrūve

10. Lentes kustības regulēšanas skrūve

11. Augšējā lentes skriemeļa savilcējskrūve

12. Stiprinājuma skrūve sānu pārsegam

14. Stiprināšanas caurumi

16. Ieslēgšanas / izslēgšanas slēdzis

17. Dzesēšanas šķidruma tvertne

18. Darba materiāla paliktņa stiprinājuma skrūve

3. Piegādes komplekts

m BRĪDINĀJUMS Ierīce un iepakojuma materiāls nav bērnu rotaļlie- tas! Bērniem ir stingri aizliegts spēlēties ar plast- masas maisiņiem, foliju un sīkajām detaļām. Pa- stāv aizrīšanās un nosmakšanas draudi!

• 1x Kombinētā slīpmašīna

• 1x Slīpripas noņemšanas ierīce

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties jāin- formē starpnieks. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Cienījamais klient, Novēlam Jums daudz prieka un panākumus darbā ar savu jauno ierīci. Piezīme: Saskaņā ar atbilstošo likumdošanu par ražotāja atbil- dību, iekārtas ražotājs nenes atbildību par iekārtas bojājumiem, vai iekārtas radītajiem bojājumiem seko- jošos gadījumos:

• Nepiemērota pārvietošana,

• Ekspluatācijas instrukciju neievērošana,

• Iekārtas remontu veikusi nepiederoša persona, ne- vis pilnvarotā servisa speciālisti,

• Neatbilstošu rezerves daļu uzstādīšana un nomaiņa,

• Pielietošana pretēji norādījumiem,

• Elektriskās sistēmas bojājums elektrības tīkla lie- tošanas noteikumu un VDA noteikumu 0100, DIN 57113 / VDE0113 neievērošanas rezultātā. Mēs iesakām: Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstru- mentu, lai izvairītos no riskiem, ietaupītu remonta iz- devumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitru- ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē- ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums.www.scheppach.com

Drošības norādījumos izmantotais jēdziens “Elektroins- truments” attiecas uz elektroinstrumentiem, kurus dar- bina no elektrotīkla (ar tīkla vadu), un uz elektroinstru- mentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgais- motu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus. b) Nedarbojieties ar elektroinstrumentu sprā- dzienbīstamā vidē, kurā atrodas viegli aizde- dzināmi šķidrumi, gāzes vai putekļi. Elektroins- trumenti ģenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elek- troinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jāie- deras kontaktligzdā. Kontaktspraudni nekādā veidā nedrīkst izmainīt. Neizmantojiet adapte- ra kontaktspraudņus kopā ar iezemētiem elek- troinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet zisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju- mu, plītīm un ledusskapjiem. Pastāv paaugsti- nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku. d) Neizmantojiet savienošanas vadu citam no- lūkam, lai pārnēsātu, uzkarinātu elektroins- trumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa- lielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Dar- biem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz- sargslēdzi. Noplūdstrāvas aizsargslēdža lietoša- na mazina elektriskā trieciena risku.

4. Paredzētajam mērķim atbilstoša

lietošana Slīpmašīna ir kombinēta ierīce visa veida metālu, kok- materiālu un citu materiālu rupjai un smalkai slīpēša- nai, izmantojot atbilstošo slīpripu vai slīplenti. Drīkst izmantot tikai ierīcei piemērotas slīplentes vai slīpripas, kuras atbilst raksturlielumiem šajā instruk- cijā. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pil- nībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• Pieskaršanās slīpripai nenosegtā zonā.

• Daļu izmete no bojātām slīpripām.

• Darba materiālu un to daļu izmete.

• Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.

• Veselībai kaitīgu koksnes putekļu emisijas, izmanto- jot ierīci slēgtās telpās.

• Ierīces rotējošās daļas nevar nosegt funkcionālo apsvērumu dēļ. Tādēļ rīkojieties apdomīgi un labi noturiet darba materiālu, lai nepieļautu noslīdēšanu, kā rezultātā jūsu delnas varētu nonākt saskarē ar slīplenti. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem uzskatāma par neatbil- stošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs. Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi m BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilus- trācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus. Uzglabājiet visus drošības norādījumus un norā- des turpmākām uzziņām.www.scheppach.com

4. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto- jiet savā darbā šim nolūkam paredzētu elek- troinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa- labo. c) Atvienojiet kontaktspraudni no kontaktligz- das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu. d) Uzglabājiet neizmantotos elektroinstrumen- tus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzi- na šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un piede- rumus. Pārbaudiet, vai kustīgās daļas nevai- nojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- trumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējma- lām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus un darbinstrumentu utt. atbilstoši šīm norā- dēm. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virs- mas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satverša- nas virsmas neatļauj elektroinstrumenta drošu va- dību un kontroli neparedzamās situācijās.

a) Uzticiet savu elektroinstrumentu labot tikai kvalicētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elek- troinstrumentu. Nelietojiet elektroinstrumen- tu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Ne- uzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus. b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķive- re vai ausu aizsargi, atkarībā no elektroinstrumen- ta veida un izmantošanas, mazina savainojumu risku. c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no- tikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslē- gas. Instruments vai atslēga, kas atrodas elektro- instrumenta rotējošā daļā, var radīt savainojumus. e) Nepieļaujiet nedabiskas ķermeņa pozas. Ieņe- miet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elek- troinstrumentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet pla- tu apģērbu vai rotaslietas. Sargājiet matus un apģērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, rotaslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūk- šanas iekārtas izmantošana var novērst putekļu radītus apdraudējumus. h) Neuzskatiet, ka esat pilnīgā drošībā, un neig- norējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savai- nojumus.www.scheppach.com

Nekavējoties apturiet, ja rodas aizdomīgas svārstī- bas vai ja konstatē citus trūkumus. Ja rodas šāds stāvoklis, pārbaudiet ierīci, lai noteiktu cēloni.

9. Nekad nelietojiet elektroinstrumentu bez komplek-

tā iekļautā aizsargapvalka.

10. Neizmantojiet dalītu samazinājuma ieliktni vai

adapteru, lai pielāgotu slīpripas ar lielu caurumu.

11. Nodrošiniet, lai dzirksteles, kas rodas lietošanas

laikā, neradītu risku, piem., netrāpītu personām vai neaizdedzinātu viegli uzliesmojošas vielas.

12. Vienmēr izmantojiet aizsargbrilles un ausu aiz-

sargus; lietojiet arī citus individuālos aizsardzības līdzekļus, piem., cimdus, priekšautus un ķiveri, ja nepieciešams.

13. Darba materiāls slīpēšanas laikā sakarst.

Ievērībai! Apdedzināšanās risks! Ļaujiet darba materiālam atdzist. Materiāls slīpēšanas laikā var izdegt, pārmaiņus atdzesējiet darba materiālu ilgākas apstrādes laikā.

14. Neizmantojiet dzesēšanas līdzekļus vai tamlīdzī-

15. Pirms slīpmašīnas lietošanas sākšanas slīpēšanas

diskiem jāveic skaņas pārbaude (nevainojamiem slīpēšanas diskiem, izdarot vieglu piesitienu ar plast- masas āmuru, rodas skaidra skaņa) Tas attiecas arī uz gadījumiem, kad iespīlē jaunus slīpēšanas diskus (transportēšanas laikā radušies bojājumi). Ierīcei noteikti jāveic izmēģinājuma darbība bez slodzes vismaz 5 minūtes. Turklāt jāiziet no bīstamās zonas.

16. Drīkst izmantot tikai tādus slīpēšanas diskus, uz

kuriem ir norādīti dati par ražotāju, saistes veidu, izmēru un pieļaujamo apgriezienu skaitu.

17. Slīpēšanas diski jāuzglabā sausās vietās iespēja-

mi nemainīgā temperatūrā.

18. Lai iespīlētu slīpēšanas diskus, drīkst izmantot ti-

kai komplektā iekļautos iespīlēšanas atlokus.

19. Lai iespīlētu slīpēšanas diskus, drīkst izmantot

tikai vienāda izmēra un vienādas formas iespīlē- šanas atlokus. Starpslāņiem starp iespīlēšanas atloku un slīpēšanas disku jāsastāv no elastīgiem materiāliem, piem., gumijas, mīksta kartona utt.

20. Slīpēšanas disku stiprinājuma caurumu nedrīkst

vēlāk izurbt lielāku.

21. Darba materiāla paliktņi un augšējie pieregulējamie

aizsargpārsegi vienmēr iespējami blīvi jāpieliek klāt pie slīpēšanas diska (attālums maks. 2 mm).

22. Slīpēšanas diskus nedrīkst lietot bez aizsargme

Darba materiāla paliktnis / slīpripa: maks. 2 mm Aizsargpārsegs / slīpripa: maks. 2 mm m IEVĒRĪBAI! Šis elektroinstruments darba laikā rada elektromagnē- tisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms ierīces vadīšanas ieteicams konsultēties ar ārstu un ražotāju. Drošības norādījumi galda slīpmašīnām a) Neizmantojiet bojātus darbinstrumentus. Pirms katras izmantošanas pārbaudiet darbinstru- mentus, piem., slīpripas, vai nav atšķēlumu un plaisu. Ja jūs esat pārbaudījis un ievietojis dar- binstrumentu, uzturieties pats un tuvumā eso- šās personas ārpus rotējošā darbinstrumenta plaknes un ļaujiet ierīcei 1 min. darboties ar maksimālo apgriezienu skaitu. Bojātie darbins- trumenti lūzt lielākoties šajā pārbaudes laikā. b) Darbinstrumenta pieļaujamajam apgriezienu skaitam jābūt vismaz tik lielam, kāds maksi- mālais apgriezienu skaits ir norādīts uz elek- troinstrumenta. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt. c) Nekad neslīpējiet uz slīpripas sānu virsmām. Slīpēšana uz sānu virsmām var radīt slīpripas plī- šanu un izšķīšanu. Īpašie drošības norādījumi

1. Slīpēšanas, apstrādes ar suku un nogriešanas

gadījumā vienmēr lietojiet aizsargbrilles, aizsarg- cimdus un ausu aizsargus.

2. Pārbaudiet, vai uz ripas norādītais apgriezienu

skaits ir vienāds vai lielāks par slīpmašīnas aplē- ses apgriezienu skaitu.

3. Pārliecinieties, vai ripas izmēri atbilst slīpmašīnai.

4. Slīpripas rūpīgi jāuzglabā un jālieto saskaņā ar ra-

žotāja norādēm. Pārbaudiet ripu pirms tās izman- tošanas; neizmantojiet aplauztus, atskaldītus vai citādi bojātus ražojumus.

5. Uzmaniet, lai izmantotu tikai slīpripas un sukas, kuru

uzdrukātais apgriezienu skaits ir vismaz tik liels, kāds norādīts elektroinstrumenta datu plāksnītē.

6. Pārliecinieties, vai slīpēšanas instrumenti ir piestipri-

nāti saskaņā ar ražotāja norādēm.

7. Nodrošiniet, lai izmantotu starpslāņus, ja tie ir pieeja-

mi, un tiek prasīti kopā ar abrazīvajiem līdzekļiem.

8. Nodrošiniet, lai pirms lietošanas pareizi uzliktu un

nostiprinātu abrazīvos līdzekļus. Ļaujiet instrumen- tam darboties 5 minūtes tukšgaitā drošā stāvoklī.www.scheppach.com

Ieslēgšanas ilgums: Ieslēgšanas ilgums S2 30 min (īslaicīgs režīms) liecina, ka motoru drīkst nepārtraukti noslogot ar nominālo jaudu (370 W) tikai datu plāksnītē norādīto laiku (30 min). Pre- tējā gadījumā tas nepieļaujami sasiltu. Pārtraukuma lai- kā motors atdziest atkal līdz savai sākuma temperatūrai. Troksnis un vibrācija Trokšņa un vibrācijas parametri noteikti atbilstoši stan- darta EN 62841 prasībām. Skaņas spiediena līmenis L

3 dB Skaņas jaudas līmenis L

23. Pirms divripu slīpmašīnas lietošanas jāpiestiprina

aizsarga turētājs, darba materiāla paliktnis un vi- zuālais aizsargs.

24. Slīpripas nomaiņas gadījumā vispirms jāatvieno

tīkla kontaktspraudnis

25. Sausās slīpripas maks. perifēriskais ātrums ir:

27. Pirms darba sākuma slīpmašīna stingri jāsaskrūvē

ar darbgaldu utt., izmantojot 4 stiprinājuma cauru- mus pamatnes plātnē.

28. Periodiski jāveic dzirksteļu novirzītāja iestatījums,

lai izlīdzinātu ripas nodilumu, turklāt attālums starp dzirksteļu novirzītāju un ripu jāuztur iespējami mazs, un tas nekādā ziņā nedrīkst būt lielāks par 2 mm.

29. Tiklīdz dzirksteļu novirzītāju un darba materiāla pa-

liktni vairs nevar pievirzīt maks. 2 mm pie slīpripas, tad tas ir vēlākais brīdis, kad jānomaina slīpripa. Atlikušie riski Arī tad, ja jūs lietojat šo elektroinstrumentu at- bilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šī elektroinstrumenta konstrukci- ju un komplektāciju var rasties šādi riski:

• Plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska.

• Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.

• Veselības kaitējumi, kas izriet no delnu-roku vibrāci- jām, ja ierīci izmanto ilgāku laika posmu vai nepienā- cīgi vada un apkopj. Uzglabājiet drošības norādījumus drošā vietā.

Konstruktīvie izmēri GxPxA 400 x 305 x 355 mm ø Maks. ripas 150 mm Slīpripas biezums 20 mm ø Maks. ripas cauruma 12,7 mm Maks. perifēriskais ātrums 23,4 m/s Lentes ātrums 15,6 m/s Slīplente L x W 686 x 50 m Svars 10 kg Piedziņa Motors 230-240 V~ / 50 Hz Mēģiniet, cik vien iespējams, noturēt pēc iespējas ma- zāku vibrāciju radīto slodzi.

• Izmantojiet tikai nevainojamas ierīces.

• Regulāri apkopiet un tīriet ierīci.

• Pielāgojiet savu darba veidu ierīcei.

• Nepārslogojiet ierīci.

• Ja nepieciešams, uzticiet pārbaudīt ierīci.

• Izslēdziet ierīci, kad to nelietojat.

7. Darbības pirms lietošanas sākšanas

Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem. Vienmēr atvienojiet tīkla kontaktspraudni, pirms veicat ierīces iestatījumus.

• Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darb- galda u. tml.

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.

• Slīpripām jāspēj brīvi griezties. Dzirksteļu novirzītāja montāža (1.-3. att.)

• Vadiet dzirksteļu novirzītāju (2) zem aizsargapvalka (5). Pieskrūvējiet dzirksteļu novirzītāju (2) pie aizsar- gapvalka (5) ar regulēšanas skrūvi (3).

• Šim nolūkam izmantojiet skrūvi (3) ar atsperpaplāk- sni, paplāksni un uzgriezni, kas ir nostiprināti pie dzirksteļu novirzītāja (2). Montāžai ir nepieciešams skrūvgriezis un atbilstoša galatslēga, ar kuru jūs pie- turat (2. att.).www.scheppach.com

• Noregulējiet dzirksteļu novirzītāju (2) ar regulēšanas skrūvi (3) tā, lai attālums starp sauso slīpripu (6) un dzirksteļu novirzītāju (2) būtu tik mazs, cik iespē- jams, un nekādā ziņā nepārsniegtu 2 mm. (3. att.)

• Periodiski noregulējiet dzirksteļu novirzītāju (2) tā, lai izlīdzinātu ripas nodilumu. Darba materiāla paliktņu montāža (1. / 4.- 6. att.)

• Saskrūvējiet darba materiāla paliktni (8) “lentes pusē” ar zvaigžņveida skrūvēm (7), darba materiāla paliktni (8) slīpripas (5) pusē nostipriniet pie slīpma- šīnas ar 2 stiprinājuma skrūvēm (18). Darba materiāla paliktņu regulēšana (5.-6. att.)

• Noregulējiet darba materiāla paliktņus (8) ar zvaig- žņveida skrūvēm (7) un stiprinājuma skrūvēm (18) tā, lai attālums starp sauso slīpripu (6) / slīplenti (9) un darba materiāla paliktni (8) būtu tik mazs, cik ie- spējams, un nekādā ziņā nepārsniegtu 2 mm.

• Periodiski noregulējiet darba materiāla paliktņus (8) tā, lai izlīdzinātu sausās slīpripas (5) nodilumu. Slīpripas maiņa (1 / 7.- 9. att.) Izskrūvējiet sānu aizsarga daļas (12) 3 skrūves pie slīp- ripas un noņemiet to (7. att.). Palaidiet vaļīgāk uzgriezni (8. / A att.) (ievērībai, slīp- ripa ir saskrūvēta ar kreiso vītni), pieturot slīplentes pretējā skriemeļa uzgriezni (9. / A att.). Pēc tam noņemiet atloku (B). Tagad jūs varat nomainīt slīpripu (6). Montāžu veic, izmantojot lupatiņu. Uzlieciet atloku (B) uz vārpstas un stingri pieskrūvējiet uzgriezni (A) (8. att.). Lai pievilktu uzgriezni (A), noturiet slīpripu (6) ar lupati- ņu un pievelciet uzgriezni (A) (8. att.). Slīplentes maiņa (1 / 10. - 12. att.)

• Atskrūvējiet skrūves (12) un noņemiet sānu aizsarg- pārsegu (13).

• Palaidiet vaļīgāk augšējā lentes skriemeļa savil- cējskrūvi (11) par dažiem apgriezieniem.

• Spiediet augšējo lentes skriemeli uz leju un novel- ciet slīplenti no skriemeļiem.

• Uzlieciet jaunu slīplenti (9) pa vidu uz apakšējā un augšējā skriemeļa, un tad atlaidiet augšējo skrieme- li (11), lai tas nospriegotos.

• Tagad pievelciet augšējā lentes skriemeļa savil- cējskrūvi (11) un uzstādiet sānu pārsegu.

• Ar sānu lentes kustības regulēšanas skrūvi (10) jūs varat noregulēt lentes kustību, palaižot vaļīgāk len- tes kustības regulēšanas skrūvi (10). Vislabāk šim nolūkam grieziet slīplenti ar roku, lai varētu precīzi noregulēt lentes kustību.

m Ievērībai! Pirms lietošanas sākšanas obligāti pilnībā samon- tējiet ražojumu! Ieslēgšana/izslēgšana (16)

• Lai ieslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (16) pozīcijā „1“.

• Lai izslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (16) pozīcijā „0“. Sāciet slīpēšanu tikai tad, kad ierīce ir sasniegusi mak- simālo apgriezienu skaitu. Slīpēšana

• Uzlieciet darba materiālu uz darba materiāla palikt- ņa (8) un lēnām pievirziet to vajadzīgajā leņķī pie slīpripas (6), līdz tas pieskaras pie slīpripas.

• Viegli pārvietojiet darba materiālu šurpu turpu, lai panāktu optimālu slīpēšanas rezultātu. Turklāt šādi vienmērīgi nolieto slīpripu (6). Ļaujiet darba materiā- lam šad un tad atdzist. Slīpēšana ar lenti

• Vienmēr stingri noturiet darba materiālu slīpēšanas laikā.

• Neizdariet lielu spiedienu.

• Darba materiālu slīpēšanas laikā uz slīplentes vaja- dzētu pārvietot turpu šurpu, lai novērstu slīpēšanas papīra vienpusīgu nodilšanu!

• Svarīgi! Kokmateriāla gabalus vienmēr vajadzētu slīpēt kokmateriāla svēdrainuma virzienā, lai novēr- stu atšķelšanos. Slīpripas noņemšanas ierīce Slīpripas noņemšanas ierīce ir instruments slīpripas izlīdzināšanai

• Viegli spiediet pret slīpripu, neradot dzirksteles. Pār- vietojiet noņemšanas ierīci uz sāniem visā slīpripas platumā. m Ievērībai! Vienmēr lietojiet aizsargbrilles Ievērībai! Ja darba laikā ripa nosprostojas, noņemiet darba ma- teriālu un nogaidiet, līdz ierīce sasniedz savu maksi- mālo apgriezienu skaitu.www.scheppach.com

9. Tīrīšana un apkope

Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu! Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Tīriet ierīci uzreiz pēc katras lietošanas reizes.

• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdi- nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

• Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku. Apkope Ierīces iekšpusē neatrodas daļas, kam būtu nepiecie- šama apkope. Informācija par apkalpošanu Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: slīpēšanas mediju

• Nav noteikti jābūt piegādes komplektā! Rezerves daļas un piederumus varat saņemt mūsu ap- kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

10. Glabāšana un transportēšana

Glabājiet ierīci un tās piederumus tumšā, sausā un ne- salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5-30˚C. Glabājiet elektroinstrumentu oriģinālajā iepakojumā. m Ievērībai! Atvienojiet tīkla kontaktspraudni! Transportēšanas laikā nostipriniet ierīci pret apgāša- nos un nokrišanu. Transportēšanai ierīci vajadzētu pacelt labajā un krei- sajā pusē aiz pārsega. Transportēšanai nevajadzētu izmantot tīkla barošanas kabeli, lokano lampas kātu utt.

11. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslē- gumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bo- jājumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostip- rināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma va- dus ar marķējumu H05VV-F. Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta. Maiņstrāvas motors

• Elektrotīkla spriegumam jābūt 230-240 V~.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad- rātmilimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati. Svarīgi norādījumi Elektromotors ir izveidots darba režīmam S 1. Motora pārslodzes gadījumā tas automātiski izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var at- kārtoti ieslēgt. Pievienošanas veids Y Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ra- žotājam vai tā servisa dienestam vai tamlīdzīgi kvali- cētai personai tas jānomaina, lai nepieļautu bīstamību.www.scheppach.com

12. Likvidācija un atkārtota izmantošana

Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām. Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

13. Traucējumu cēloņi un risinājumi

Traucējums Iespējamais cēlonis Novēršana Motors nesāk darboties. a) Bojāts ieslēgšanas / izslēgšanas slēdzis. b) Bojāta ieslēgšanas / izslēgšanas slēdža barojošā līnija. c) Bojāts ieslēgšanas / izslēgšanas slēdža relejs. d) Sadedzis drošinātājs. e) Motors pārkarsis. a-d) Pirms ierīces lietošanas atsākšanas nomainiet visas bojātās daļas e) Sazinieties ar vietējo servisa centru. Uzti- ciet labošanas darbus veikt tikai kvalicētam personālam. Ierīce darba laikā kļūst lēnāka. Uz darba materiālu tiek izdarīts pārāk liels spiediens. Izdariet mazāku spiedienu uz darba materiālu. Slīplente atbrīvojas no lentes skriemeļiem. Slīplente virzās šķībi. Atkārtoti uzstādiet slīplenti. Kokmateriālam (darba materiālam) slīpēšanas rezultātā parādās degu- ma vietas a) Slīpripa / slīplente ir taukaina. b) Uz darba materiālu tiek izdarīts pārāk liels spiediens. a) Nomainiet slīpripu / slīplenti b) Izdariet mazāku spiedienu uz darba materiālu.www.scheppach.com

14. Atbilstības deklarācija
