BG200AL - μύλος SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τροχός λείανσης (μύλος)
Μάρκα	Scheppach
Μοντέλο	BG200AL
Διαστάσεις (Μ x Π x Υ)	400 x 200 x 390 mm
Βάρος	16,5 kg
Τροφοδοσία	230-240 V~ / 50 Hz, 550 W
Ταχύτητα χωρίς φορτίο	2980 σ.α.λ.
Διάμετρος τροχών	200 mm (αριστερά και δεξιά)
Οπή τροχών	15,88 mm
Πλάτος τροχών	Αριστερά: 25 mm, Δεξιά: 40 mm
Κοκκομετρία τροχών	Αριστερά: 60, Δεξιά: 100
Διάρκεια λειτουργίας	S2 30 λεπτά (σύντομη λειτουργία)
Στάθμη ηχητικής πίεσης	79 dB(A) (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος	92 dB(A) (αβεβαιότητα 3 dB)
Κύριες λειτουργίες	Λείανση και στίλβωση μετάλλων, πλαστικών και άλλων υλικών
Εξοπλισμός ασφαλείας	Προστατευτικά καλύμματα, προστασία από σπινθήρες, ρυθμιζόμενη βάση εργαλείου, δοχείο νερού ψύξης
Συντήρηση και καθαρισμός	Καθαρίζετε μετά από κάθε χρήση με υγρό πανί και μαύρο σαπούνι· μη χρησιμοποιείτε διαλύτες· ελέγχετε τη φθορά των τροχών
Αναλώσιμα εξαρτήματα	Λειαντικά, ανθρακούχες βούρτσες, τροχοί, ιμάντες V
Δυνατότητα επισκευής	Επισκευές μόνο από εξειδικευμένο τεχνικό· χρήση γνήσιων ανταλλακτικών
Εγγύηση	Νόμιμη διάρκεια· ελαττωματικά εξαρτήματα αντικαθίστανται δωρεάν υπό προϋποθέσεις

Συχνές ερωτήσεις - BG200AL SCHEPPACH

Ποια είναι η ισχύς του τροχού λείανσης Scheppach BG200AL;

Ο κινητήρας έχει απορροφούμενη ισχύ 550 W υπό τάση 230-240 V~ / 50 Hz.

Ποιοι τροχοί παρέχονται με το BG200AL;

Δύο τροχοί διαμέτρου 200 mm: ένας αριστερά με κοκκομετρία 60 (χοντρή) και ένας δεξιά με κοκκομετρία 100 (λεπτή).

Πώς ρυθμίζεται το διάκενο μεταξύ της βάσης εργαλείου και του τροχού;

Το διάκενο δεν πρέπει να υπερβαίνει τα 2 mm. Σφίξτε τη βάση εργαλείου στο προστατευτικό τροχού με 2 εξάγωνες βίδες και 2 ροδέλες.

Ποια είναι η μέγιστη διάρκεια συνεχούς λειτουργίας;

Η διάρκεια λειτουργίας είναι S2 30 λεπτά: μετά από 30 λεπτά λειτουργίας με πλήρες φορτίο, σταματήστε τη συσκευή για να κρυώσει.

Μπορώ να χρησιμοποιήσω τον τροχό λείανσης για λείανση ξύλου ή πλαστικού;

Η ενδεδειγμένη χρήση είναι η λείανση και στίλβωση μετάλλων, πλαστικών και άλλων κατάλληλων υλικών. Μη χρησιμοποιείτε υλικά που περιέχουν αμίαντο ή είναι εύφλεκτα.

Πώς αντικαθιστώ έναν φθαρμένο τροχό;

1. Αποσυνδέστε τη συσκευή. 2. Χαλαρώστε την προστασία από σπινθήρες και το προστατευτικό κάλυμμα. 3. Αφαιρέστε βίδες και ακραία πλάκα. 4. Αφαιρέστε την εξωτερική φλάντζα και τον παλιό τροχό. 5. Τοποθετήστε τον νέο τροχό (διατηρήστε τις χάρτινες ροδέλες). 6. Συναρμολογήστε με αντίστροφη σειρά. Μη σφίγγετε υπερβολικά το παξιμάδι.

Ποιος εξοπλισμός προστασίας πρέπει να φοριέται;

Φοράτε πάντα προστατευτικά γυαλιά, ωτοασπίδες, αντισκονική μάσκα και γάντια. Οι σπινθήρες και οι εκτοξεύσεις είναι επικίνδυνες.

Πώς καθαρίζεται ο τροχός λείανσης;

Αποσυνδέστε το φις πριν τον καθαρισμό. Χρησιμοποιήστε ένα υγρό πανί με λίγο μαύρο σαπούνι. Μη χρησιμοποιείτε διαλύτες ή επιθετικά προϊόντα. Προσέξτε να μην εισχωρήσει νερό στη συσκευή.

Τι να κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε τις ασφάλειες, το καλώδιο τροφοδοσίας και την πρίζα. Εάν το πρόβλημα επιμένει, αναθέστε τον έλεγχο της μηχανής σε ειδικό. Μην επισκευάζετε ποτέ τον κινητήρα μόνοι σας.

Είναι δυνατή η στερέωση του τροχού λείανσης σε πάγκο εργασίας;

Ναι, η συσκευή διαθέτει οπές για στερέωση σε πάγκο εργασίας (εικ. 1, θέση 6). Βιδώστε τη γερά πριν από τη χρήση για να διασφαλιστεί η σταθερότητα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BG200AL SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

	Προειδοποίηση - Για τον περιορισμό του κινδύνου τραυματισμού, διαβάστε τις Οδηγίες χρήσης.
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από το προϊόν μπορούν να προκαλέσουν απώλεια της όρασης.
Δ Προσοχή!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει τα εξής σύμβολα στα σημεία που αφορούν την ασφάλειά σας
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 248
2. Περιγραφή της συσκευής (Εικ. 1)...... 248
3. Παραδοτέο υλικό 248
4. Ενδεδειγμένη χρήση......249
5. Γενικές υποδείξεις ασφαλείας...... 249
6. Τεχνικά χαρακτηριστικά 253
7. Συναρμολόγηση 254
8. Πριν τη θέση σε λειτουργία 254
9. Χειρισμός 255
10. Καθαρισμός και συντήρηση 256
11. Ηλεκτρική σύνδεση...... 256
12. Αποθήκευση 257
13. Απόρριψη και ανακύκλωση......257
14. Αντιμετώπιση προβλημάτων 258
15. Δήλωση συμμόρφωσης 296

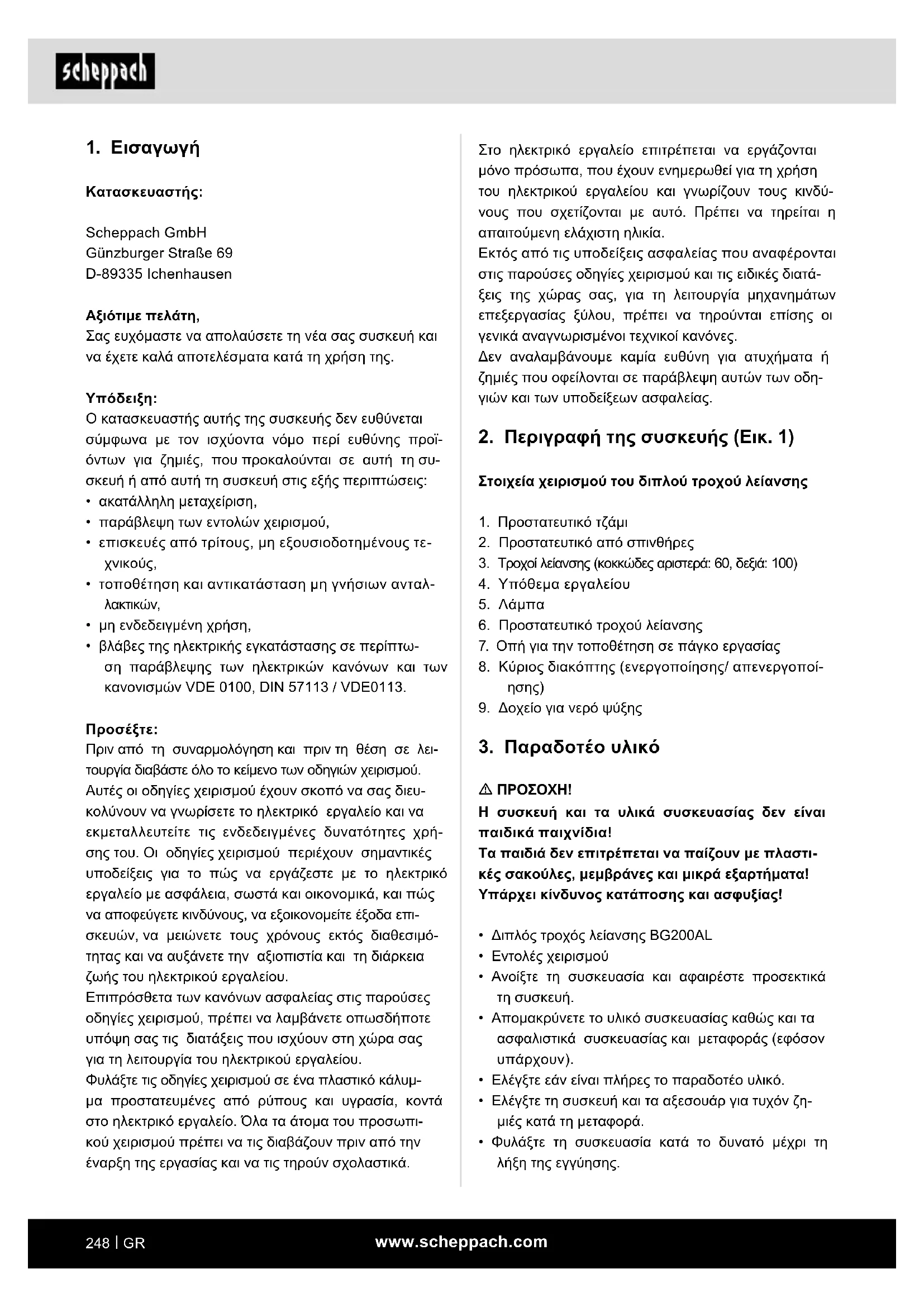

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των εντολών χειρισμού,
  • επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε το ηλεκτρικό εργαλείο και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης του. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για το πώς να εργάζεστε με το ηλεκτρικό εργαλείο με ασφάλεια, σωστά και οικονομικά, και πώς να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευών, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.

Επιπρόσθετα των κανόνων ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του ηλεκτρικού εργαλείου.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στο ηλεκτρικό εργαλείο. Όλα τα άτομα του προσωπι- κού χειρισμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στο ηλεκτρικό εργαλείο επιτρέπεται να εργάζονται μόνο πρόσωπα, που έχουν ενημερωθεί για τη χρήση του ηλεκτρικού εργαλείου και γνωρίζουν τους κινδύνους που σχετίζονται με αυτό. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων επεξεργασίας ξύλου, πρέπει να τηρούνται επίσης οι γενικά αναγνωρισμένοι τεχνικοί κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1)

Στοιχεία χειρισμού του διπλού τροχού λείανσης

1. Προστατευτικό τζάμι
2. Προστατευτικό από σπινθήρες
3. Τροχοί λείανσης (κοκκώδες αριστερά: 60, δεξιά: 100)
4. Υπόθεμα εργαλείου
5. Λάμπα
6. Προστατευτικό τροχού λείανσης
7. Οπή για την τοποθέτηση σε πάγκο εργασίας
8. Κύριος διακόπτης (ενεργοποίησης/ απενεργοποίησης)
9. Δοχείο για νερό ψύξης

3. Παραδοτέο υλικό

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια!

Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• Διπλός τροχός λείανσης BG200AL
- Εντολές χειρισμού
- Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
- Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
- Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
- Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

4. Ενδεδειγμένη χρήση

Ο διπλός τροχός λείανσης είναι μια συνδυασμένη συσκευή για τη λείανση και τη στίλβωση μετάλλων, πλαστικών και άλλων υλικών, με χρήση των αντίστοιχων τροχών λείανσης.

Το μηχάνημα συμμορφώνεται με την ισχύουσα Οδηγία περί μηχανημάτων της ΕΚ.

• Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.
• Πρέπει να τηρούνται οι σχετικές διατάξεις πρόληψης ατυχημάτων καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.
  • Η χρήση, η συντήρηση και η επισκευή του μηχανήματος επιτρέπεται μόνο σε εξειδικευμένα άτομα, τα οποία διαθέτουν την ανάλογη εξοικείωση και έχουν ενημερωθεί σχετικά με τους κινδύνους. Οι εξ ιδίων τροποποιήσεις στο μηχάνημα αποκλείουν την ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.
• Η λειτουργία του μηχανήματος επιτρέπεται μόνο με γνήσια αξεσουάρ και γνήσια εργαλεία του κατασκευαστή.
  • Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

Υπολειπόμενοι κίνδυνοι

Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

• Επαφή με τον τροχό λείανσης στη μη καλυμμένη περιοχή.

• Εκτίναξη τμημάτων από τροχούς λείανσης που έχουν υποστεί ζημιά.
  • Εκτίναξη αντικειμένων εργασίας και τμημάτων αυτών.

• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.

• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται κατάλληλη μάσκα προστασίας από τη σκόνη.
• Βλάβες της υγείας, από τους κραδασμούς στο σύστημα χεριού-βραχίονα, σε περίπτωση που η συσκευή χρησιμοποιείται για παρατεταμένο χρονικό διάστημα ή αν δεν τυγχάνει σωστής μεταχείρισης και συντήρησης.
• Κίνδυνος από το ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι Υποδείξεις ασφαλείας και η Ενδεδειγμένη χρήση, καθώς και οι εντολές χειρισμού στην ολότητά τους.

5. Γενικές υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα- λεία

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας.

Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία σας μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

1. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων.

Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Φροντίζετε για καλή ευστάθεια και διατηρείτε πάντοτε την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

1. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα εργαλεία κοπής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, το εργαλείο εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

1. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα διακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για επιτραπέζιες μηχανές λείανσης

a) Μη χρησιμοποιείτε εργαλεία εργασίας που έχουν υποστεί ζημιά. Ελέγξτε πριν από κάθε χρήση τα εργαλεία εργασίας, όπως τους τρο- χούς λείανσης, για σημεία απώλειας υλικού και ρωγμές. Αφού έχετε ελέγξει και τοποθετή- σει το εργαλείο εργασίας, παραμείνετε τόσο εσείς όσο και τυχόν άλλα παρευρισκόμενα άτομα εκτός του επιπέδου του περιστρεφό- μενου εργαλείου εργασίας και αφήστε τη συ- σκευή να λειτουργήσει για διάστημα 1 λεπτού με τον μέγιστο αριθμό στροφών. Τα εργαλεία εργασίας που έχουν υποστεί ζημιά στην πλειονό- τητά τους θα σπάσουν μέσα σε αυτό το διάστημα δοκιμής.

b) Ο επιτρεπόμενος αριθμός στροφών του εργαλείου εργασίας πρέπει να είναι τουλάχιστον ίσος με τον μέγιστο αριθμό στροφών που αναφέρεται επάνω στο ηλεκτρικό εργαλείο. Ένα αξεσουάρ που περιστρέφεται ταχύτερα από το επιτρεπόμενο μπορεί να κομματιστεί και να εκτοξευτεί.

c) Μην πραγματοποιείτε ποτέ λείανση στις πλευ- ρικές επιφάνειες του τροχού λείανσης. Η λείαν- ση στις πλευρικές επιφάνειες ενδέχεται να προκα- λέσει θραύση και διάλυση του τροχού λείανσης.

△ Ειδικές υποδείξεις ασφαλείας για διπλούς τρο- χούς λείανσης

• Μην αγγίζετε το καλώδιο ρεύματος δικτύου, εάν κατά τη λειτουργία υποστεί ζημιά ή κοπεί. Αποσυνδέστε αμέσως το φις ρευματοληψίας από την πρίζα και απευθυνθείτε στη συνέχεια για την επισκευή της συσκευής αποκλειστικά σε εξειδικευμένο τεχνικό ή στο αντίστοιχο σέρβις.
• Μη λειτουργείτε τη συσκευή, όταν είναι υγρή καθώς και σε περιβάλλον με υψηλή υγρασία.
• Όταν εργάζεστε σε εξωτερικό χώρο, συνδέστε τη συσκευή μέσω ενός διακόπτη προστασίας ρεύματος διαρροής (FI) με μέγιστη ένταση ρεύματος ενεργοποίησης 30 mA. Χρησιμοποιείτε μόνο καλώδια επέκτασης εγκεκριμένα για χρήση σε εξωτερικό χώρο.
• Για τον σκοπό αυτό αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
  • Το καλώδιο ρεύματος δικτύου πρέπει να οδηγείται πάντα προς τα πίσω, μακριά από τη συσκευή.
• Κίνδυνος πυρκαγιάς από σπινθήρες! Όταν λειαίνετε μέταλλα, παράγονται σπινθήρες. Βεβαιωθείτε επομένως οπωσδήποτε ότι δεν τίθενται σε κίνδυνο άλλα άτομα και ότι δεν υπάρχουν εύφλεκτα υλικά κοντά στην περιοχή εργασίας.

⚠️ Προειδοποίηση! Τοξικοί ατμοί!

Η επεξεργασία επιβλαβούς / τοξικής σκόνης είναι επικίνδυνη για την υγεία του χειριστή ή άλλων ατόμων που βρίσκονται κοντά.

• Φοράτετ

προστατευτικά γυαλιά, προστασία ακοής, μάσκα προστασίας από σκόνη και προστατευτικά γάντια. Κίνδυνος εγκαύ- ματος!

Στο αντικείμενο εργασίας αναπτύσσονται υψηλές θερμοκρασίες κατά τη λείανση. Μην το πιάνετε ποτέ από το σημείο επεξεργασίας και αφήστε το να κρυώσει επαρκώς.

Διακόπτετε κατά τις παρατεταμένες εργασίες λείανσης συχνά την επεξεργασία και αφήστε το αντικείμενο εργασίας να κρυώσει, πριν συνεχίσετε τη λείανση. Δεν θα πρέπει να υπερβαίνετε τη συνεχή λειτουργία των 30 λεπτών.

- Ο διπλός τροχός λείανσης έχει σχεδιαστεί για στεγνή λείανση μεταλλικών επιφανειών. Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για στεγνή λείανση.

• Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο. Ο αμίαντος θεωρείται ως καρκινογόνος. Μη χρησιμοποιείτε τροχούς λείανσης που έχουν υποστεί ζημιά.

- Χρησιμοποιήστε μόνο τροχούς λείανσης, τα στοιχεία των οποίων συμφωνούν με τα στοιχεία στην πινακίδα τύπου του μηχανήματος. Η ταχύτητα περιστροφής θα πρέπει να είναι ίδια με τον αναφερόμενο αριθμό ή μεναλύτερη από αυτόν.

- Ρυθμίζετε περιοδικά ξανά τα στηρίγματα προστασίας (εκτροπείς σπινθήρων) και τα προστατευτικά τζάμια, έτσι ώστε να αντισταθμίζεται η φθορά των τροχών λείανσης. Διατηρήστε κατά το δυνατόν μικρότερη απόσταση.

- Αποφύγετε την επαφή με τον περιστρεφόμενο τρο- χό λείανσης.

- Μην αφήνετε τη συσκευή να λειτουργεί χωρίς επι- τήρηση.

- Μη χρησιμοποιείτε ποτέ τη συσκευή για σκοπούς εκτός των προβλεπόμενων.

- Βεβαιώνεστε πάντοτε ότι η συσκευή είναι απενεργοποιημένη, πριν συνδέσετε το φις ρευματοληψίας στην πρίζα.

- Πάντα ενεργοποιείτε πρώτα τη συσκευή και μετά πλησιάζετε το αντικείμενο εργασίας στον τροχό λείανσης. Ανασηκώστε μετά την επεξεργασία το αντικείμενο εργασίας και στη συνέχεια απενεργοποιήστε τη συσκευή.

- Κρατάτε πάντα το αντικείμενο εργασίας σταθερά και με τα δύο χέρια.

- Φροντίστε ώστε η στάση του σώματός σας να είναι ασφαλής.

- Μετά από την επεξεργασία μετάλλων, αφήστε τον τροχό / τους τροχούς λείανσης να ακινητοποιηθούν εντελώς.

- Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα σε διαλείμματα από την εργασία, πριν από όλες τις εργασίες στη συσκευή και όταν δεν χρησιμοποιείτε τη συσκευή.

- Μεταχειριστείτε τη συσκευή με προσεκτικά και σχο- λαστικά. Η συσκευή πρέπει να είναι πάντοτε καθα- ρή, στεγνή και χωρίς λάδι ή λιπαντικό γράσο.

- Να είστε πάντα προσεκτικοί! Προσέχετε πάντοτε τι κάνετε και ενεργείτε πάντοτε με σύνεση. Μη χρησιμοποιείτε σε καμία περίπτωση τη συσκευή, όταν δεν είστε συγκεντρωμένοι ή αισθάνεστε αδιαθεσία.

- Οι τροχοί λείανσης πρέπει να φυλάσσονται έτσι ώστε να μην είναι εκτεθειμένοι σε μηχανικές ζημιές και επιβλαβείς περιβαλλοντικές επιδράσεις.

- Μη χρησιμοποιείτε τροχούς λείανσης που έχουν υποστεί ζημιά ή παραμόρφωση.

- Ελέγχετε τακτικά τη ρύθμιση του προστατευτικού από σπινθήρες και επαναρρυθμίστε το σύμφωνα με τη φθορά του τροχού λείανσης. Διατηρείτε την απόσταση ανάμεσα στο προστατευτικό από σπινθήρες και τον τροχό λείανσης όσο το δυνατόν μικρότερη (όχι μεγαλύτερη από 2 mm).

- Ελέγχετε τακτικά τη ρύθμιση του υποθέματος εργαλείου και επαναρρυθμίστε το σύμφωνα με τη φθορά του τροχού λείανσης. Διατηρείτε την απόσταση ανάμεσα στο προστατευτικό από σπινθήρες και τον τροχό λείανσης όσο το δυνατόν μικρότερη (όχι μεγαλύτερη από 2 mm).

- Χρησιμοποιήστε μόνο τροχούς λείανσης, η οπή των οποίων ταιριάζει ακριβώς στον άξονα του διπλού τροχού λείανσης. Μη χρησιμοποιείτε τροχούς λείανσης με πολύ μικρή οπή.

- Μη σφίγγετε υπερβολικά το παξιμάδι του τροχού.

- Μην πραγματοποιείτε λείανση με κρύο τροχό λείανσης. Αφήστε πριν την έναρξη της εργασίας τον τροχό λείανσης να λειτουργήσει ελεύθερα για ένα λεπτό.

- Μην πραγματοποιείτε λείανση στις πλευρικές επιφάνειες του τροχού λείανσης. Πραγματοποιήστε λείανση μόνο στη μετωπική πλευρά.

- Μη ρίχνετε ψυκτικό μέσο απευθείας επάνω στον τροχό λείανσης. Το ψυκτικό μέσο ενδέχεται να επηρεάσει τη συνοχή του τροχού λείανσης και να προκαλέσει έτσι την καταστροφή του.

- Οι σπινθήρες μπορεί να είναι επικίνδυνοι. Μην πραγματοποιείτε λείανση κοντά σε εύφλεκτα αέρια ή υγρά.

- Κατά την ενεργοποίηση της συσκευής, σταθείτε πλευρικά προς τον τροχό λείανσης.

- Πραγματοποιήστε λείανση μόνο στη μετωπική πλευρά του τροχού λείανσης. Από λείανση στις πλευρικές επιφάνειες, ο τροχός λείανσης μπορεί να γίνει πολύ λεπτός για ασφαλή χρήση.

- Η λείανση παράγει θερμότητα. Πιάστε το αντικείμενο εργασίας μόνο αφού έχει κρυώσει επαρκώς.

- Χρησιμοποιήστε μόνο τροχούς λείανσης που έχουν σχεδιαστεί για την ασφαλή χρήση σε διπλό τροχό λείανσης. Μη χρησιμοποιείτε τροχό λείανσης, του οποίου η αναφερόμενη μέγιστη ταχύτητα περιστροφής είναι χαμηλότερη από τον αναφερόμενο αριθμό στροφών της συσκευής.

6. Τεχνικά χαρακτηριστικά

Διαστάσεις Μ x Π x Υ	400 x 200 x 390 mm
ø τζαμιού αριστερά/δεξιά	200/200 mm

ø opnís tροχού 15,88 mm
Πλάτος tροχού αριστερά/δεξιά	25/40 mm
Βάρος 16,5 kg
Κινητήρας 230 - 240 V~ / 50 Hz
Ισχύς κατανάλωσης 550 W
Αριθμός στροφών 2980 1/min

Με την επιφύλαξη τεχνικών τροποποιήσεων!

Διάρκεια ενεργοποιημένης κατάστασης:

Η διάρκεια ενεργοποιημένης κατάστασης S2 30 λεπτά (σύντομη λειτουργία) δηλώνει ότι ο κινητήρας επιτρέπεται να επιβαρυνθεί σταθερά με την ονομαστική ισχύ (550 W) μόνο για τον χρόνο που αναφέρεται στην πινακίδα στοιχείων (30 λεπτά). Διαφορετικά θα μπορούσε να υποστεί μη επιτρεπόμενη υπερθέρμανση. Κατά την παύση, ο κινητήρας ψύχεται ξανά μέχρι την αρχική θερμοκρασία του.

Θόρυβος

Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN 62841.

Στάθμη ηχητικής πίεσης L _pA 79 dB

Αβεβαιότητα Κ _pA 3 dB

Στάθμη ηχητικής ισχύος L _WA 92 dB

Αβεβαιότητα Κ _WA 3 db

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

⚠️ Προειδοποίηση!

Η αναφερόμενη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με μια τυποποιημένη διαδικασία ελέγχου, και μπορεί, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρικού εργαλείου, να διαφέρει και σε εξαιρετικές περιπτώσεις να υπερβαίνει την αναφερόμενη τιμή.

Η αναφερόμενη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.

Η αναφερόμενη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και για μια πρώτη αξιολόγηση της έκθεσης.

Περιορίζετε την παραγωγή θορύβου και κραδασμών στο ελάχιστο!

• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψογη κατάσταση.
• Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.
• Προσαρμόζετε τον τρόπο εργασίας σας στη συσκευή.
  • Μην υπερφορτώνετε τη συσκευή.
  • Αν χρειάζεται δώστε τη συσκευή για έλεγχο.
• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμοποιείται.
• Παραδείγματα μέτρων για μείωση της καταπόνησης από τις δονήσεις είναι η χρήση γαντιών κατά τη χρήση του εργαλείου και ο περιορισμός του χρόνου εργασίας. Για την εκτίμηση της καταπόνησης πρέπει να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας (για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

7. Συναρμολόγηση

Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύ- ου τροφοδοσίας.

Αποσυνδέετε πάντα το φις ρευματοληψίας από την πρίζα, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή.

Πριν από οποιαδήποτε εργασία συντήρησης και συναρμολόγησης, αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Το μηχάνημα πρέπει να τοποθετείται με ευστάθεια, δηλ. να βιδώνεται επάνω σε πάγκο εργασίας ή σε παρόμοια επιφάνεια.
- Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.
- Οι τροχοί λείανσης πρέπει να μπορούν να κινούνται ελεύθερα.
- Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- γούν με τα στοιχεία του δικτύου τροφοδοσίας.

Δ Υπόδειξη ασφαλείας! Συνδέστε τη συσκευή μόνο αφού έχουν ολοκληρωθεί όλες οι εργασίες συναρμολόγησης και ρύθμισης και έχετε διαβάσει και κατανοήσει τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας.

Συναρμολόγηση

Υποθέματα εργαλείων (Εικ. 1/4)

Βιδώστε και σφίξτε το υπόθεμα εργαλείου (4) στο προστατευτικό τροχού λείανσης χρησιμοποιώντας 2 βίδες εξαγωνικής κεφαλής και 2 ροδέλες. Η απόσταση ανάμεσα στον τροχό λείανσης και στο υπόθεμα εργαλείου πρέπει να ρυθμίζεται το πολύ στα 2 mm.

Προστατευτικό από σπινθήρες (Εικ. 2)

Βιδώστε και σφίξτε το προστατευτικό από σπινθήρες στο προστατευτικό τροχού λείανσης χρησιμοποιώντας σταυράβιδα και ροδέλα συναρμογής. Η απόσταση από τον τροχό λείανσης θα πρέπει να ανέρχεται το πολύ σε 2 mm.

Προστατευτικά τζάμια (Εικ. 3, Εικ. 4)

1. Εγκαταστήστε το προστατευτικό τζάμι στο έλασμα σύσφίξης με 2 σταυράβιδες Μ4, ροδέλες συναρμογής και εξαγωνικά παξιμάδια.
2. Ο βραχίονας συγκράτησης εισάγεται μέσα στο έλασμα σύσφίξης και συσφίγγεται με την κασονόβιδα Μ6 με ροδέλα συναρμογής και παξιμάδι.
3. Βιδώστε την πλήρη μονάδα στο προστατευτικό τροχού λείανσης με βραχίονα σχήματος Ε, βίδα εξαγωνικής κεφαλής Μ8 και ροδέλα συναρμογής.

Το προστατευτικό μπορεί να ρυθμιστεί ανεξάρτητα, έτσι ώστε να προστατεύονται τα μάτια του χρήστη κατά τη διαδικασία λείανσης.

8. Πριν τη θέση σε λειτουργία

Υποδείξεις χειρισμού

Πριν από τη θέση σε λειτουργία του διπλού τροχού λεί- ανσης, λάβετε υπόψη σας τα ακόλουθα σημεία:

• Ενεργοποιήστε τον κύριο διακόπτη. Περιμένετε μέχρι να φθάσει ο τροχός λείανσης την ανώτατη ταχύτητα. Μόνον τότε αρχίστε τη λείανση.
• Κρατήστε το αντικείμενο εργασίας πάνω στο υπό- θεμα εργαλείου και κινήστε το αργά και ομοιόμορφα πάνω στον τροχό λείανσης.
  • Το τρόχισμα μπορεί να μειώσει την ταχύτητα του τροχού λείανσης. Τότε μειώστε λίγο την πίεση μέχρι να φθάσει ο τροχός πάλι στην πλήρη ταχύτητά του.

⚠️ ΠΡΟΣΟΧΗ:

• Τα μικρά αντικείμενα εργασίας πρέπει να συγκρα- τούνται σταθερά με μια πένσα ή παρόμοιο εργα- λείο.
- Λειαίνετε μόνο στη μετωπική πλευρά του τροχού λείανσης, ποτέ στις πλευρικές του επιφάνειες.

- Επειδή τα περισσότερα υλικά θερμαίνονται κατά το τρόχισμα, πρέπει να προσέχετε εξαιρετικά κατά τους χειρισμούς του αντικειμένου εργασίας.

9. Χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

Ενεργοποίηση/απενεργοποίηση

• Για την ενεργοποίηση, θέστε τον διακόπτη ενεργοποίησης / απενεργοποίησης (8) στη θέση ΟΝ.
• Για την απενεργοποίηση, θέστε τον διακόπτη ενεργοποίησης / απενεργοποίησης (8) στη θέση OFF.

Ξεκινήστε τη λείανση μόνο αφού η συσκευή φτάσει στον μέγιστο αριθμό στροφών της.

Υποδείξεις εργασίας

• Λάβετε υπόψη ότι τα καλύτερα αποτελέσματα επι- τυγχάνονται με χαμηλή πίεση του αντικειμένου εργασίας επάνω στον τροχό λείανσης, καθώς έτσι η εργασία πραγματοποιείται με σταθερό αριθμό στροφών. Η πολύ δυνατή πίεση του αντικειμένου εργασίας φρενάρει τον τροχό λείανσης ή προκαλεί την ακινητοποίησή του, με συνέπεια την υπερφόρ- τωση του κινητήρα χωρίς να επιταχύνεται η διαδι- κασία εργασίας.
• Ασφαλίζετε για τη δική σας ασφάλεια τα αντικείμενα εργασίας μικρού μεγέθους πάντοτε με μια μέγγενη ή έναν βιδωτό σφιγκτήρα.

Λείανση

• Τοποθετήστε το αντικείμενο εργασίας στο υπόθεμα αντικειμένου εργασίας (4) και πλησιάστε το αργά με την επιθυμητή γωνία στον τροχό λείανσης (3), μέχρι να τον ακουμπήσει.
  • Για να επιτευχθεί το καλύτερο δυνατό αποτέλεσμα λείανσης και ομοιόμορφη φθορά του τροχού λείανσης (3), πρέπει να μετακινείτε το αντικείμενο εργασίας ελαφρά προς τα αριστερά και προς τα δεξιά στον τροχό λείανσης (3).
• Αφήνετε κατά διαστήματα το αντικείμενο εργασίας να κρυώσει.

Προσοχή!

Εάν κατά την εργασία κάποια στιγμή μπλοκάρει ο τρο- χός, απομακρύνετε το αντικείμενο εργασίας και περι- μένετε, μέχρι να φτάσει ξανά η συσκευή στον μέγιστο αριθμό στροφών της.

Αλλαγή του τροχού λείανσης

ΠΡΟΣΟΧΗ: Για να αποτραπεί η πρόκληση τραυμα- τισμών λόγω ακούσιας εκκίνησης του διπλού τροχού λείανσης, πρέπει πριν την αλλαγή του τροχού λείαν- σης να απενεργοποιείτε πάντοτε τη συσκευή (θέση διακόπτη στο "0") και να αποσυνδέετε το φις ρευμα- τοληψίας από την πρίζα.

• Λασκάρετε το προστατευτικό από σπινθήρες και το προστατευτικό τζάμι και τραβήξτε τα όσο περισσότερο γίνεται προς τα έξω, αλλά χωρίς να τα αφαιρέσετε.
• Λασκάρετε το υπόθεμα εργαλείου και τραβήξτε το όσο περισσότερο γίνεται προς τα έξω.
• Απεγκαταστήστε τις βίδες και αφαιρέστε την πλάκα άκρου.
• Αφαιρέστε την εξωτερική φλάντζα και τον παλαιό τροχό λείανσης και τοποθετήστε τον καινούργιο τροχό λείανσης.

Υπόδειξη:

• Μην αφαιρείτε τους δίσκους από χαρτόνι που είναι τοποθετημένοι στο πλάι του καινούργιου τροχού λείανσης, διότι υποστηρίζουν την ασφαλή εφαρμογή των φλαντζών στον τροχό λείανσης.
• Ελέγξτε τον καινούργιο τροχό λείανσης για ρωγμές ή άλλες εμφανείς ζημιές και, εάν απαιτείται, απορρίψτε τον.
• Επανατοποθετήστε τη φλάντζα και το παξιμάδι.
• Μη σφίγγετε υπερβολικά το παξιμάδι με το κλειδί βιδώματος, διότι διαφορετικά ενδέχεται να σπάσει ο τροχός λείανσης.
• Εγκαταστήστε πάλι την πλάκα άκρου.
• Ρυθμίστε ξανά το υπόθεμα εργαλείου, το προστα- τευτικό από σπινθήρες και το προστατευτικό τζάμι σύμφωνα με τις οδηγίες συναρμολόγησης.

Διάταξη τροχίσματος τροχού λείανσης

Η διάταξη τροχίσματος του τροχού λείανσης είναι ένα εργαλείο για το ίσιωμα του τροχού λείανσης.

Πιέζετέ το ελαφρά πάνω στον τροχό λείανσης - χω- ρίς να σχηματίζονται σπινθήρες. Κινείτε τη διάταξη τροχίσματος πλευρικά σε όλο το πλάτος του τροχού λείανσης.

⚠️ Προσοχή! Φοράτε πάντα προστατευτικά γυαλιά.

10. Καθαρισμός και συντήρηση

Πριν από όλες τις εργασίες καθαρισμού, αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

Καθαρισμός

• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα του κινητήρα κατά το δυνατόν καθαρά από σκόνη και ρύπους. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.
  • Καθαρίστε τη συσκευή αμέσως μετά από κάθε χρήση.
• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Λειαντικά μέσα, ψήκτρες άνθρακα, τρο- χοί ακονίσματος, γωνιόμετρο, τραπεζοειδής ιμάντας

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμ- μορφώνονται με αυτές τις προδιαγραφές. Εργασί- ες εγκατάστασης, επισκευής και συντήρησης στην ηλεκτρική εγκατάσταση επιτρέπεται να εκτελού- νται μόνο από ειδικευμένο τεχνικό.

Σημαντικές υποδείξεις

Ο ηλεκτροκινητήρας έχει σχεδιαστεί για τρόπο λει- τουργίας S 1. Σε περίπτωση υπερφόρτωσης του κι- νητήρα, διακόπτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπορεί να ενεργοποιηθεί πάλι.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με charakτηρισμό H05VV-F.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 - 240 V\~.
  • Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι- χεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος
• Δεδομένα της πινακίδας τύπου του κινητήρα

Τύπος σύνδεσης Υ

Αν υποστεί ζημιά το καλώδιο ρεύματος αυτού του προ- ϊόντος, το καλώδιο πρέπει να αντικατασταθεί από τον κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών του ή κάποιο πρόσωπο παρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

12. Αποθήκευση

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκο- τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Φυλάσσετε το ηλεκτρικό εργαλείο στην αρχική συσκευασία του.

13. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακα- λούμε να απορρίψετε τη συσκευασία με τρόπο φιλι- κό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

14. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το προϊόν σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο κινητήρας δεν λειτουργεί.	Βλάβη σε κινητήρα, καλώδιο ή φις, καμένες ασφάλειες.	Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο τεχνικό. Ποτέ μην επισκευάζετε μόνοι σας τον κινητήρα. Προσοχή! Ελέγξτε τις ασφάλειες και, εάν απαιτείται, αντικαταστήστε τις.
Ο κινητήρας ξεκινά με χαμηλή ταχύτητα και δεν επιτυγχάνει τον αριθμό στροφών λειτουργίας.	Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμένος πυκνωτής.	Ελέγξτε την τάση του παρόχου ενέργειας. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο τεχνικό.
Ο κινητήρας παράγει πολύ θόρυβο.	Ζημιές στις περιελίξεις, βλάβη στον κινητήρα.	Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό.
Ο κινητήρας δεν επιτυγχάνει την πλήρη ισχύ.	Υπερφορτωμένα ηλεκτρικά κυκλώματα στο δίκτυο τροφοδοσίας (φώτα, άλλοι κινητήρες κλπ.).	Μη χρησιμοποιείτε άλλες συσκευές ή άλλους κινητήρες στο ίδιο ηλεκτρικό κύκλωμα.
Ο κινητήρας υπερθερμαίνεται ελαφρά.	Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα.	Αποφύγετε την υπερφόρτωση του κινητήρα κατά τη λείανση και απομακρύνετε τη σκόνη από τον κινητήρα, για να διασφαλιστεί η βέλτιστη ψύξη του κινητήρα.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
