Tip produs	Mașină de șlefuit (polizor)
Marcă	Scheppach
Model	BG200AL
Dimensiuni (L x l x H)	400 x 200 x 390 mm
Greutate	16,5 kg
Alimentare	230-240 V~ / 50 Hz, 550 W
Viteză fără sarcină	2980 rot/min
Diametrul discurilor	200 mm
Alezajul discurilor	15,88 mm
Lățimea discurilor	Stânga: 25 mm, Dreapta: 40 mm
Granulația discurilor	Stânga: 60, Dreapta: 100
Durată de funcționare	S2 30 min (funcționare scurtă)
Nivel de presiune sonoră	79 dB (A) (incertitudine 3 dB)
Nivel de putere sonoră	92 dB (A) (incertitudine 3 dB)
Funcții principale	Șlefuirea și lustruirea metalelor, materialelor plastice și a altor materiale
Echipament de siguranță	Ecrane de protecție, protecție împotriva scânteilor, suport pentru scule reglabil, rezervor de apă de răcire
Întreținere și curățare	Curățați după fiecare utilizare cu o cârpă umedă și săpun negru; nu utilizați solvenți; verificați uzura discurilor
Piese de uzură	Abrazivi, perii de cărbune, discuri, curele trapezoidale
Reparabilitate	Reparații numai de către un specialist calificat; utilizați piese originale
Garanție	Durata legală; piesele defecte înlocuite gratuit în anumite condiții

Întrebări frecvente - BG200AL SCHEPPACH

Care este puterea mașinii de șlefuit Scheppach BG200AL?

Motorul are o putere absorbită de 550 W la o tensiune de 230-240 V~ / 50 Hz.

Ce discuri sunt furnizate cu BG200AL?

Două discuri cu diametrul de 200 mm: unul în stânga cu granulația 60 (grosier) și unul în dreapta cu granulația 100 (fin).

Cum se reglează distanța dintre suportul pentru scule și disc?

Distanța nu trebuie să depășească 2 mm. Strângeți suportul pentru scule pe apărătoarea discului cu 2 șuruburi hexagonale și 2 șaibe.

Care este durata maximă de utilizare continuă?

Durata de funcționare este de S2 30 de minute: după 30 de minute de funcționare la sarcină maximă, opriți aparatul pentru a se răci.

Pot folosi mașina pentru șlefuit lemn sau plastic?

Utilizarea conformă este șlefuirea și lustruirea metalelor, materialelor plastice și a altor materiale adecvate. Nu utilizați materiale care conțin azbest sau inflamabile.

Cum se înlocuiește un disc uzat?

1. Deconectați aparatul. 2. Slăbiți protecția împotriva scânteilor și ecranul de protecție. 3. Scoateți șurubul și placa de capăt. 4. Îndepărtați flanșa exterioară și discul vechi. 5. Montați discul nou (păstrați șaibele de carton). 6. Reasamblați în ordine inversă. Nu strângeți prea mult piulița.

Ce echipamente de protecție trebuie purtate?

Purtați întotdeauna ochelari de protecție, protecție auditivă, mască antipraf și mănuși. Scânteile și proiecțiile sunt periculoase.

Cum se curăță mașina de șlefuit?

Deconectați ștecherul înainte de curățare. Utilizați o cârpă umedă cu puțin săpun negru. Nu utilizați solvenți sau produse agresive. Asigurați-vă că apa nu pătrunde în aparat.

Ce fac dacă motorul nu pornește?

Verificați siguranțele, cablul de alimentare și priza. Dacă problema persistă, verificați mașina de către un specialist. Nu reparați niciodată motorul singur.

Este posibil să fixez mașina pe un banc de lucru?

Da, aparatul dispune de alezaje pentru montarea pe banc de lucru (fig. 1, reper 6). Fixați-l bine înainte de utilizare pentru a asigura stabilitatea.

MANUAL DE UTILIZARE BG200AL SCHEPPACH

Explicitarea simbolurilor de pe aparat

	Avertizare - Pentru reducerea riscului de vătămare, citiți manualul de utilizare.
	Purtați căști antifonice. Influența zgomotului poate provoca pierderea auzului.
	Purtați o mască anti-praf. La prelucrarea lemnului și a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conține azbest!
	Purtați ochelari de protecție. Scânteile generate în timpul lucrului sau așchiile care sar din produs, șpanurile și praful emanat pot cauza pierderea vederii.
⚠️ Atenție!	În aceste instrucțiuni de operare am prevăzut pasajele care se referă la securitatea dumneavoastră cu acest simbol
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

Cuprins: Pagină:

1. Introducere....261
2. Descrierea aparatului (fig. 1)....261
3. Pachetul de livrare 261
4. Utilizarea conformă cu destinația.... 261
5. Indicații generale de securitate 262
6. Date tehnice....265
7. Montajul 266
8. Înainte de punerea în funcțiune.... 266
9. Operarea....267
10. Curățarea și întreținerea curentă 267
11. Branşamentul electric....268
12. Depozitare....268
13. Eliminarea ca deșeu și revalorificarea 268
14. Remedierea avariilor 269
15. Declarația de conformitate 296

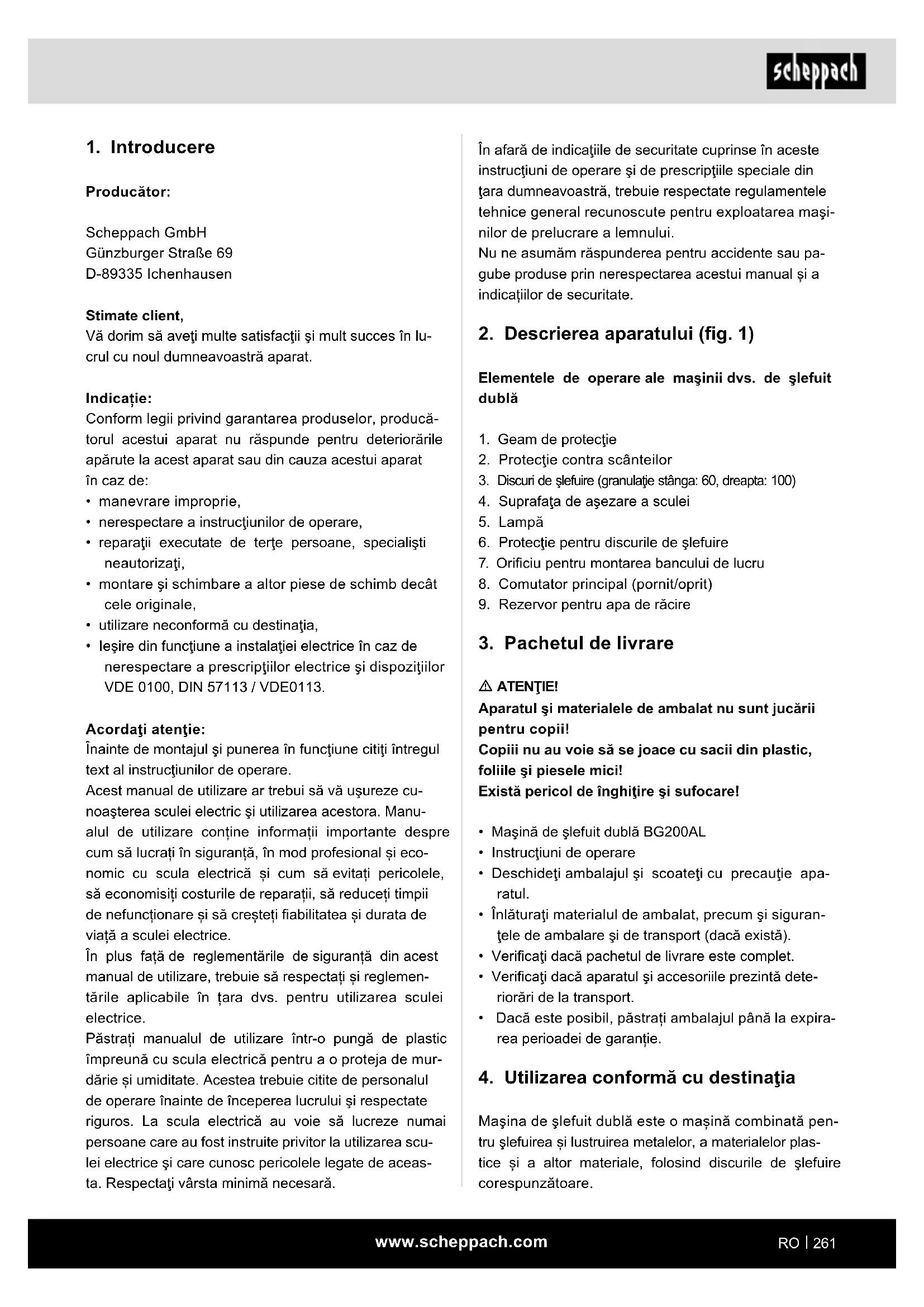

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
- nerespectare a instructiunilor de operare,
- reparații executate de terțe persoane, specialiști neautorizați,
- montare și schimbare a altor piese de schimb decât cele originale,
- utilizare neconformă cu destinația,
- leşire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispoziiilor VDE 0100, DIN 57113 / VDE0113.

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare ar trebui să vă ușureze cu-noașterea sculei electric și utilizarea acestora. Manu-alul de utilizare conține informații importante despre cum să lucrați în siguranță, în mod profesional și eco-nomic cu scula electrică și cum să evitați pericolele, să economisitii costurile de reparații, să reduceți timpii de nefuncționare și să creșteți fiabilitatea și durata de viață a sculei electrice.

În plus față de reglementările de siguranță din acest manual de utilizare, trebuie să respectați și reglementările aplicabile în țara dvs. pentru utilizarea sculei electrice.

Păstrați manualul de utilizare într-o pungă de plastic împreună cu scula electrică pentru a o proteja de mur-dărie și umiditate. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros. La scula electrică au voie să lucreze numai persoane care au fost instruite privitor la utilizarea sculei electrice și care cunosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile de securitate cuprinse în aceste instrucțiuni de operare și de prescripțiile speciale din țara dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mași- nilor de prelucrare a lemnului.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicațiilor de securitate.

2. Descrierea aparatului (fig. 1)

Elementele de operare ale maşinii dvs. de şlefuit dublă

1. Geam de protectie
2. Protectie contra scânteilor
3. Discuri de şlefuire (granulatie stânga: 60, dreapta: 100)
4. Suprafața de așezare a sculei
5. Lampă
6. Protectie pentru discurile de şlefuire
7. Orificiu pentru montarea bancului de lucru
8. Comutator principal (pornit/oprit)
9. Rezervor pentru apa de răcire

3. Pachetul de livrare

⚠️ ATENTIE!

Aparatul și materialele de ambalat nu sunt jucării pentru copii!

Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici!

Există pericol de înghițire și sufocare!

• Maşină de şlefuit dublă BG200AL
• Instructiuni de operare
• Deschideti ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificati dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.

4. Utilizarea conformă cu destinația

Maşina de şlefuit dublă este o maşină combinată pentru şlefuirea și lustruirea metalelor, a materialelor plastice și a altor materiale, folosind discurile de şlefuire corespunzătoare.

Maşina corespunde directivei CE valabile privind echipamentele tehnice.

• Prescriptiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiuniile indicate în Date tehnice trebuie să fie respectate.
• Prescriptiile respective de prevenire a accidentelor și alte regulile tehnice de securitate generale consa-crate trebuie să fie luate în considerare.
• Întreținerea curentă sau repararea mașinii este permisă numai persoanelor experte care sunt familiarizate cu aceste activități și care sunt instruite asupra pericolelor posibile. Modificările din proprie inițiativă ale mașinii exclud orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.
• Folosirea maşinii este permisă numai cu accesoriiile originale și sculele originale ale producătorului.
• Mașina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Riscuri reziduale

În ciuda utilizării conforme cu destinația, anumiți factori de risc reziduali nu pot fi complet eliminați. Următoare-le puncte pot apărea din cauza proiectării și construc-tiei mașinii:

• Contactul cu discul de șlefuire în zona neacoperită.
• Aruncarea de piese de câtre discurile de şlefuire deteriorate.

- Aruncarea de piese și bucăți de piese.

- Vătămarea auzului în caz de neutilizare a căștilor antiacustice necesare.

- Leziuni ale plămânilor, în caz că nu este purtată o mască adecvată de protecție împotriva prafului.

- Daune asupra sănătății, care rezultă din vibrațiile mână-braț, în cazul în care aparatul este utilizat un timp mai îndelungat sau dacă nu este întreținut și utilizat conform prescripțiilor.

- Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici de legătură neconformi cu prescripțiile.

- Totodată, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.

- Riscurile reziduale pot fi reduse la minimum dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și instrucțiunile de operare sunt respectate în totalitate.

5. Indicații generale de securitate

Indicații de securitate generale pentru scule elec- trice

⚠ AVERTIZARE!

Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) și la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1. Securitatea postului de lucru

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în tim-pul utilizării sculei electrice. În cazul devierii pu-teți pierde controlul asupra sculei electrice.

2. Securitatea electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzi-re, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mențineți sculele dumneavoastră electrice la distanță de ploaie sau umezeală. Pătrunderea apei în aparatul electric duce la creșterea riscului de electrocutare.

d) Nu folositi în alte scopuri cablul de racordare pentru a purta, acroşa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la departare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.

e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.

f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3. Securitatea persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența droguri-lor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.

b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.

c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.

d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.

e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în perma-nență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtati îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile.

Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.

g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări de praf poate diminua pericolele provocate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4. Utilizarea și tratarea sculei electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/ sau îndepărtați un accumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni.

Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și accesoriiile cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, accesoriiile și unealta de lucru etc. corespunzător acestor instrucțiiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat.

Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5. Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

⚠ AVERTIZARE! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

Indicații de securitate pentru mașinile de șlefuire de masă

a) Nu utilizați scule de lucru deteriorate. Controlați înainte de fiecare utilizare sculele de lucru precum discurile de șlefuire cu privire la ciobituri și fisuri. Dacă ați controlat și montat unealta de lucru, lăsați aparatul să funcționeze timp de 1 min la turație maximă și staționați în afara planului uneltei de lucru aflate în rotație. De regulă uneltele de lucru deteriorate se rup pe parcursul acestui timp de testare.

b) Turația admisă a sculei de lucru trebuie să fie cel puțin la fel de mare ca turația maximă indicată pe scula electrică. Accesoriiile care se rotesc mai re-pede decât este admis, se pot rupe și pot fi aruncate.

c) Nu şlefuiți niciodată pe suprafețele laterale ale discului de şlefuire. Şlefuirea pe suprafețele laterale poate fisura și desface discul de şlefuire.

⚠ Instructiuni de siguranță specifice mașinii de şlefuit duble

- Nu atingeti cablul de alimentare, dacă este deteriorat sau deconectat în timpul funcționării. Scoateți imediat fișa de rețea și solicitați repararea aparatului de către un specialist sau de către un centru de ser-

vice responsabil.

• Nu utilizați aparatul când este umed sau într-un mediu umed.
• Când lucrați în aer liber, conectați dispozitivul utilizând un comutator de protecție cu curent rezidual (FI) cu un curent maxim de declanșare de 30 ma. Utilizați numai cabluri prelungitoare avizate pentru spațiile exterioare.
• Scoateți fișa de rețea din priză în caz de pericol.
• Directionați întotdeauna cablul de alimentare înapoi de la aparat.
• Risc de incendiu din cauza scânteilor zburătoare! La şlefuirea metalelor, se creează scântei. Prin urmare, este important să se asigure că nicio persoană nu este expusă și că nu există materiale combustibile în vecinătatea zonei de lucru.

Prelucrarea pulberilor nocive / toxice reprezintă un pericol pentru sănătatea operatorului sau pentru persoanele aflate în apropiere.

- Puntaliochelari de protectie, căști antifoni- ce, mască de praf și mănuși de protectie. Pericol de provocare a arsurilor!

Piesa de prelucrat se încălzește în timpul șlefuirii. Nu atingeți niciodată punctul care trebuie prelucrat și lăsați-l să se răcească suficient. Întrerupeți întotdeauna procesul de prelucrare, în special în timpul operațiilor de șlefuire pe termen lung, și lăsați piesa de prelucrat să se răcească înainte de a continua șlefuirea. Functționarea continuă de 30 minute nu trebuie depășită.

• Mașina de șlefuit dublă este proiectată pentru polizarea suprafețelor metalice uscate. Este permisă utilizarea aparatului numai pentru șlefuirea uscată.
• Nu este permisă prelucrarea materialului care conți- ne azbest. Azbestul este considerat cancerigen. Nu utilizați discuri de șlefuire deteriorate.
• Utilizați numai discuri de șlefuire ale căror date corespund plăcuței de identificare a mașinii. Viteza de rotație trebuie să fie egală sau mai mare decât numărul specificat.

- Reglați periodic comutatoarele de protectie (deflectoare de scântei) și discurile de protectie pentru a compensa uzura discurilor de șlefuire. Păstrați distanța cât mai mică posibil.

- Evitați contactul cu discul de şlefuire în mişcare.

- Nu utilizati aparatul nesupravegheat.

- Nu utilizati niciodată aparatul în alt scop.

• Asigurați-vă întotdeauna că aparatul este deconectat înainte de a introduce fișa de rețea în priză.
• Porniți întotdeauna aparatul mai întâi și apoi ghidați piesa de prelucrat pe discul de șlefuire. Ridicați aparatul de pe piesa de lucru după prelucrare și numai după aceea deconectați-I.
• Tineți piesa de lucru întotdeauna cu ambele mâini.
• Asigurati stabilitatea.
• Lăsați discul/urile de șlefuire să se oprească complet după prelucrarea metalelor.
• Scoateți întotdeauna fișa de rețea din priză în timpul pauzelor, înainte de a lucra la aparat și când nu este utilizat.
• Manevrați aparatul cu grijă și atenție. Aparatul trebuie să fie întotdeauna curat, uscat și fără urme de ulei sau unsoare de lubrifiere.
• Fiți atent în permanență! Efectuați operațiunile cu mare atenție și procedați rațional. Nu utilizați aparatul în niciun caz dacă capacitatea dvs. de concentra-re este afectată sau vă este rău.
• Discurile de șlefuire trebuie depozitate astfel încât să nu fie expuse la deteriorări mecanice sau influențe dăunătoare asupra mediului.
• Nu utilizati discuri de slefuire defecte sau deformate.
• Verificați frecvent setarea de protecție împotriva scânteilor și reglați-o la uzura discului de șlefuire. Păstrați distanța dintre protecția împotriva scânteilor și discul de șlefuire cât mai mică posibil (nu mai mare de 2 mm).
• Verificați frecvent reglajul suprafetei de așezare a sculei și reglați în funcție de uzura discului de șlefuit. Păstrați distanța dintre protecția împotriva scânteilor și discul de șlefuire cât mai mică posibil (nu mai mare de 2 mm).
• Utilizați numai discuri de șlefuire a căror gaură se potrivește exact pe arborele mașinii de șlefuit duble. Nu utilizați niciun disc de șlefuire care are o gaură prea mică.
• Nu supra-răsuciți piulița discului.
• Nu şlefuiți cu un disc de şlefuire rece. Lăsați discul de şlefuire la ralanti timp de un minut înainte de a începe lucrul.
• Nu şlefuiți pe suprafețele laterale ale discului de şlefuire. Şlefuiți numai partea frontală.
• Nu aplicati lichid de răcire direct pe discul de șlefuire. Lichidul de răcire poate afecta rezistența de legare a discului de șlefuire, cauzând defectarea acestuia.
• Scânteile pot fi periculoase. Nu şlefuiți în apropierea gazelor sau lichidelor inflamabile.

• La pornirea aparatului, stați lateral față de discul de șlefuire.

• Rectificați discul de șlefuire de pe partea frontală. Șlefuirea pe suprafețele laterale poate face ca discul de șlefuire să fie prea subțire pentru o utilizare sigură.

• Şlefuirea generează căldură. Atingeți unealta abia după ce aceasta s-a răcit suficient.
• Utilizați doar discuri de șlefuire care sunt construite pentru utilizarea sigură în mașina de șlefuit dublă. Nu utilizați un disc de șlefuire a cărui viteză maximă de rotație dată este mai redusă decât turația dată a aparatului.

6. Date tehnice

Dimensiuni constructive L x l x Î	400 x 200 x 390 mm
ø disc stânga/dreapta 200/200 mm
ø gaură disc 15,88 mm
Lățimea discului stânga/dreapta	25/40 mm
Masă 16,5 kg
Motor 230 - 240 V~ / 50 Hz
Putere consumată 550 W
Turație 2980 1/min

Ne rezervăm dreptul asupra modificărilor tehnice!

Durată de conectare:

Ciclul de funcționare S2 30 min (funcționare de scurtă durată) indică faptul că motorul poate fi încărcat în mod continuu cu puterea nominală (550 W) numai pentru perioada de timp specificată pe plăcuța cu date (30 min). În caz contrar, s-ar încălzi în mod inacceptabil. În timpul pauzei, motorul se răcește până la temperatura inițială.

Zgomot

Valorile nivelului de zgomot au fost determinate conform EN 62841.

Nivelul presiunii acustice L_pA	79 dB
Factorul de insecuritate K_PA	3 dB
Nivelul puterii acustice L_WA	92 dB
Factorul de insecuritate K_WA	3 dB

Purtați căști antifonice.

Influenta zgomotului poate provoca pierderea auzului.

⚠ Avertizare!

Valoarea indicată a emisiilor de vibrații a fost măsurată conform procedeului de verificare normat și, independent de tipul și modul în care este utilizată scula electrică, se poate modifica și în cazuri exceptionale se poate situa peste valoarea indicată.

Valoarea indicată a emisiilor de vibrații poate fi utilizată pentru compararea unei scule electrice cu o alta.

Valoarea indicată a emisiilor de vibrații poate fi utilizată și pentru estimarea influențelor negative.

Limitați zgomotul produs și vibrațiile la minimum!

• Utilizați numai aparate ireproșabile.
• Întrețineți și curățați regulat aparatul.
• Adaptați modul dumneavoastră de lucru cu aparatul.
• Nu suprasolicitați aparatul.
  • Dacă este cazul, permiteți verificarea aparatului.
• Deconectați aparatul când nu este folosit.
• Măsuri exemplificative pentru diminuarea solicitării prin vibrații sunt purtarea de mănuși la utilizarea sculei și limitarea timpului de lucru. În acest scop trebuie luate în considerare toate componentele ciclului de exploatare (de ex. timpii în care scula electrică este deconectată și timpii în care este conectată, dar funcționează fără sarcină).

7. Montajul

Asigurați-vă înainte de conectare că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.

Scoateți întotdeauna fișa de rețea înainte de a efectua reglajele aparatului.

Înaintea tuturor lucrărilor de întreținere curentă și de montare, scoateți fișa de rețea.

• Mașina trebuie să fie instalată într-o poziție stabilă, adică fixată cu şuruburi pe un banc de lucru sau similar.
• Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
• Discurile de șlefuire trebuie să poată funcționa liber.
• Înainte de racordarea maşinii, convingeti-vă că datele de pe plăcuța de fabricatie coincid cu datele rețelei.

△ Indicație de securitate! Racordați aparatul abia după ce s-au finalizat lucrările de montaj și de ajustare și s-au citit și înțeles instrucțiunile de utilizare și indicațiile de securitate.

Montajul

Suprafete de aşezare a sculei (fig. 1/4)

Înşurubați suprafața de așezare a sculei (4) cu 2 şuruburi hexagonale și 2 discuri pe protecția pentru discurile de şlefuire. Distanța dintre discul de şlefuire și suprafața de așezare a sculei trebuie să fie de aprox. 2 mm.

Înşurubati protecția contra scânteilor cu un şurub cu cap în cruce și șaiba de adaos pe protecția pentru discurile de șlefuire. Distanța până la discul de șlefuire nu trebuie să depășească 2 mm.

Discuri de protectie (Fig. 3, Fig. 4)

1. Montați sticla de protecție pe placa de prindere, utilizând 2 şuruburi cu cap în cruce, şaibe de ada-os și piulițe hexagonale.
2. Bucla de prindere este introdusă în placa de fixare și fixată cu ajutorul şurubului cu cap rotund M6 cu şaibă de adaos și piuliță.
3. Înşurubați unitatea completă pe protecția pentru discurile de șlefuire, utilizând un etrier în U, un şurub cu cap hexagonal M8 și o șaibă de adaos.
   Protectia este reglabilă individual, astfel încât ochii utilizatorului să fie protejati în timpul procesului de șlefuire.

8. Înainte de punerea în funcțiune

Indicații de utilizare

Înainte de punerea în funcțiune a mașinii de șlefuit duble, respectați următoarele puncte:

• Acționați comutatorul principal. Așteptați până când discul de șlefuire atinge viteza maximă. Abia după aceea începeti să șlefuiti.
• Mentineți piesa de prelucrat ferm pe suprafața de așezare a sculei și deplasați-o uniform pe discul de șlefuire.
• Şlefuirea poate reduce viteza discului de şlefuire. Atunci reduceți puțin presiunea, până când discul atinge din nou viteza completă.

⚠️ ATENTIE:

• Piesele mici de prelucrat trebuie să fie ținute în pozi- ție cu clești sau unelte similare.
• Nu şlefuiți pe suprafețele laterale, ci doar pe partea frontală a discului de tragere.
• Deoarece majoritatea materialelor devin fierbinti la șlefuire, piesa trebuie să se manipuleze cu deosebită atenție.

9. Operarea

⚠️ Atentie!

Este esențial să asamblăți complet produsul înain- te de punerea în funcțiune!

Pornirea/oprirea

• Pentru a porni, setați comutatorul pornit/oprit (8) în poziția PORNIT.
• Pentru oprire, setați comutatorul pornit/oprit (8) în poziția Oprit.

Nu începeti șlefuirea până când mașina nu atinge viteza maximă.

Indicatii de lucru

• Rețineți că cele mai bune rezultate sunt obținute cu o presiune scăzută a piesei de prelucrat pe discul de șlefuire, deoarece funcționează apoi la o viteză constantă. Presiunea excesivă asupra piesei de prelucrat încetinește discul de șlefuire sau se oprește, ceea ce supraîncarcă motorul și nu accelerează procesul de lucru.
• Pentru siguranța dvs., fixați întotdeauna piesele mici cu o menghină sau o clemă.

Polizare

• Aşezati piesa pe suportul pentru piesă (4) și ghi-dați-o încet spre discul de şlefuire (3) la unghiul dorit până când o atinge.
• Pentru a obține un rezultat optim de șlefuire și pentru a uza uniform discul de șlefuire (3), piesa de prelucrat trebuie deplasată ușor înainte și înapoi pe discul de șlefuire (3).
  • Lăsați piesa să se răcească din nou.

Atentie!

Dacă discul se blochează în timpul lucrului, vă rugăm să scoateți piesa și să așteptați până când aparatul atinge din nou viteza maximă.

Schimbarea discului de şlefuire

ATENTIE: Pentru a preveni vătămările cauzate de pornirea accidentală a mașinii de șlefuit duble, opriți întotdeauna aparatul înainte de schimbarea discurilor de șlefuire (comutați în poziția „0“) și scoateți fișa de rețea din priză.

- Slăbiti protectia împotriva scânteilor și discul de protectie și scoateți-le cât mai mult posibil, dar nu demontați.

• Slăbiti suprafața de așezare a sculei și scoateți-o cât mai mult posibil.
• Îndepărtați şuruburile și scoateți placa de capăt.
• Scoateți flanșa exteriorară și discul de șlefuire vechi, apoi instalați noul disc de șlefuire.

Indicatie:

• Nu scoateți discurile de carton atașate pe părțile laterale ale noului disc de șlefuire, decarece acestea susțin prinderea sigură a flanșelor pe discul de șlefuire.
• Verificați dacă noul disc de șlefuire prezintă fisuri sau alte deteriorări vizibile și, la nevoie, dezafectați-I.
• Remontați flanșa și piulița.
• Nu strângeti prea tare piulițele cu o cheie pentru şuruburi, deoarece acest lucru poate cauza ruperea discului de şlefuire.
• Montați din nou placa de capăt.
• Reglați din nou suprafața de așezare a sculei, protecția împotriva scânteilor și discul de protectie, conform instrucțiunilor de instalare.

Extractor cu discuri de şlefuire

Extractorul cu discuri de șlefuire este o unealtă pentru nivelarea discului de șlefuire.

Apăsați ușor pe discul de șlefuire – fără a genera scân- tei. Deplasați extractorul în lateral pe toată lățimea dis- cului de șlefuire.

⚠️ Atentie! Purtati întotdeauna ochelari de protectie.

10. Curățarea și întreținerea curentă

Deconectați fișa de rețea înainte de a efectua orice lu- crare de curățare.

Curățarea

- Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.

- Curățați aparatul imediat după fiecare utilizare.

- Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solventi, aceștia ar putea ataca piesele din material plastic ale aparatului. Aveți grijă să nu poată pătrundă apă în interiorul aparatului. Pătrunderea apei în aparatul electric duce la creșterea riscului de electrocutare.

Întreținerea curentă

În interiorul aparatului nu există alte piese care să necesite întreținere.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Mijloc de șlefuire, perie de carbon, discuri de rectificat, echer de măsură, curea trapezoidală

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

11. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Branșamentul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții. Executarea lucrărilor de instalare, reparație și în-treținere curentă la instalația electrică este permisă numai unui specialist.

Indicații importante

Motorul electric este executat pentru regimul de funcționare S 1. În cazul unei suprasolicitări a motorului, acesta se deconectează automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H05VV-F.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ

• Tensiunea de rețea trebuie să fie 230 - 240 V\~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.
  Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
- Datele de pe plăcuța de fabricație a mașinii
- Datele de pe plăcuța de fabricație a motorului

Tipul racordului Y

În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, acesta trebuie înlocuit de către producător sau de către serviciul de asistență pentru clienti al acestuia sau de către o persoană cu calificare similară pentru a evita pericolele.

12. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc în-tunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5 și 30 °C. Păstrați unealta electrică în ambalajul original.

13. Eliminarea ca deşeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colec- tate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepăratați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ştergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteti afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

14. Remedierea avariilor

Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune	Cauza posibilă	Remediere
Motorul nu funcționează.	Motorul, cablul sau fișa defecte, siguranțe arse.	Dispuneți verificarea mașinii unui specialist. Nu reparați motorul niciodată prin mijloace proprii. Atenție! Verificați siguranțele și, după caz, înlocuiti-le.
Motorul pornește lent și nu atinge turația de lucru.	Tensiune prea redusă, bobinaje deteriorate, condensator ars.	Dispuneți verificarea tensiunii unui furnizor de energie. Dispuneți verificarea motorului unui specialist. Dispuneți înlocuirea condensatorului unui specialist.
Motorul produce prea mult zgomot.	Bobinaje deteriorate, motor defect.	Dispuneți verificarea motorului unui specialist.
Motorul nu atinge puterea maximă.	Circuitele electrice din rețea suprasolicitate (lămpile, alte motoare etc.).	Nu utilizați alte aparate sau motoare pe același circuit electric.
Motorul se supraîncălzește ușor.	Suprasolicitarea motorului, răcire insuficientă a motorului.	Evitați o suprasolicitare a motorului pe parcursul șlefuirii și îndepărtați praful de la motor, pentru a asigura o răcire optimă a motorului.

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
