Typ výrobku	Brúska na kotúče (brúska)
Značka	Scheppach
Model	BG200AL
Rozmery (D x Š x V)	400 x 200 x 390 mm
Hmotnosť	16,5 kg
Napájanie	230-240 V~ / 50 Hz, 550 W
Voľnobežné otáčky	2980 ot/min
Priemer brúsnych kotúčov	200 mm (vľavo a vpravo)
Otvor brúsnych kotúčov	15,88 mm
Šírka brúsnych kotúčov	Vľavo: 25 mm, Vpravo: 40 mm
Zrnitosť brúsnych kotúčov	Vľavo: 60, Vpravo: 100
Doba aktivácie	S2 30 min (krátkodobá prevádzka)
Hladina akustického tlaku	79 dB (A) (neistota 3 dB)
Hladina akustického výkonu	92 dB (A) (neistota 3 dB)
Hlavné funkcie	Brúsenie a leštenie kovov, plastov a iných materiálov
Bezpečnostné vybavenie	Ochranné kryty, ochrana proti iskrám, nastaviteľný držiak nástrojov, nádoba na chladiacu vodu
Údržba a čistenie	Po každom použití očistite vlhkou handričkou a čiernym mydlom; nepoužívajte rozpúšťadlá; kontrolujte opotrebenie brúsnych kotúčov
Opotrebiteľné diely	Brúsivá, uhlíkové kefy, brúsne kotúče, klínové remene
Opraviteľnosť	Opravy len kvalifikovaným odborníkom; používať originálne diely
Záruka	Zákonom stanovená doba; chybné diely sa bezplatne vymenia za podmienok

Často kladené otázky - BG200AL SCHEPPACH

Aký je výkon brúsky Scheppach BG200AL?

Motor má príkon 550 W pri napätí 230-240 V~ / 50 Hz.

Aké brúsne kotúče sú súčasťou dodávky BG200AL?

Dva brúsne kotúče s priemerom 200 mm: jeden vľavo so zrnitosťou 60 (hrubý) a jeden vpravo so zrnitosťou 100 (jemný).

Ako nastaviť vzdialenosť medzi držiakom nástroja a brúsnym kotúčom?

Vzdialenosť nesmie presiahnuť 2 mm. Držiak nástroja utiahnite na kryt brúsneho kotúča pomocou 2 šesťhranných skrutiek a 2 podložiek.

Aká je maximálna doba nepretržitého používania?

Doba aktivácie je S2 30 minút: po 30 minútach prevádzky pri plnom zaťažení prístroj zastavte, aby vychladol.

Môžem použiť brúsku na brúsenie dreva alebo plastu?

Správne použitie je brúsenie a leštenie kovov, plastov a iných vhodných materiálov. Nepoužívajte materiály obsahujúce azbest alebo horľavé materiály.

Ako vymeniť opotrebovaný brúsny kotúč?

1. Odpojte prístroj. 2. Povoľte ochranu proti iskrám a ochranný kryt. 3. Odstráňte skrutky a koncovú dosku. 4. Odstráňte vonkajšiu prírubu a starý brúsny kotúč. 5. Namontujte nový brúsny kotúč (zachovajte kartónové podložky). 6. Zložte v opačnom poradí. Neskrutkujte maticu príliš silno.

Aké ochranné pomôcky je potrebné nosiť?

Vždy noste ochranné okuliare, ochranu sluchu, protiprachovú masku a rukavice. Iskry a triesky sú nebezpečné.

Ako čistiť brúsku?

Pred čistením odpojte zástrčku. Použite vlhkú handričku s trochou čierneho mydla. Nepoužívajte rozpúšťadlá ani agresívne prostriedky. Dávajte pozor, aby sa voda nedostala do prístroja.

Čo robiť, ak motor neštartuje?

Skontrolujte poistky, napájací kábel a zásuvku. Ak problém pretrváva, nechajte stroj skontrolovať odborníkom. Nikdy neopravujte motor sami.

Je možné brúsku upevniť na pracovný stôl?

Áno, prístroj má otvory na montáž na pracovný stôl (obr. 1, položka 6). Pred použitím ho pevne priskrutkujte, aby ste zaistili stabilitu.

NÁVOD NA OBSLUHU BG200AL SCHEPPACH

Vysvetlenie symbolov na prístroji

	Varovanie – Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia.
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikat' zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávat'l
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z výrobku odletujú úlomky, triesky a prach, ktoré môžu zapríčinit' stratu zraku.
⚠ Pozor!	V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah: Strana:

1. Úvod.... 101
2. Popis prístroja (obr. 1).... 101
3. Rozsah dodávky 101
4. Použitie v súlade s určením.... 101
5. Všeobecné bezpečnostné upozornenia.... 102
6. Technické údaje.... 105
7. Montáž 106
8. Pred uvedením do prevádzky.... 106
9. Obsluha.... 107
10. Čistenie a údržba.... 107
11. Elektrická prípojka 108
12. Skladovanie 108
13. Likvidácia a recyklácia.... 108
14. Odstraňovanie porúch 109
15. Vyhlásenie o zhode 294

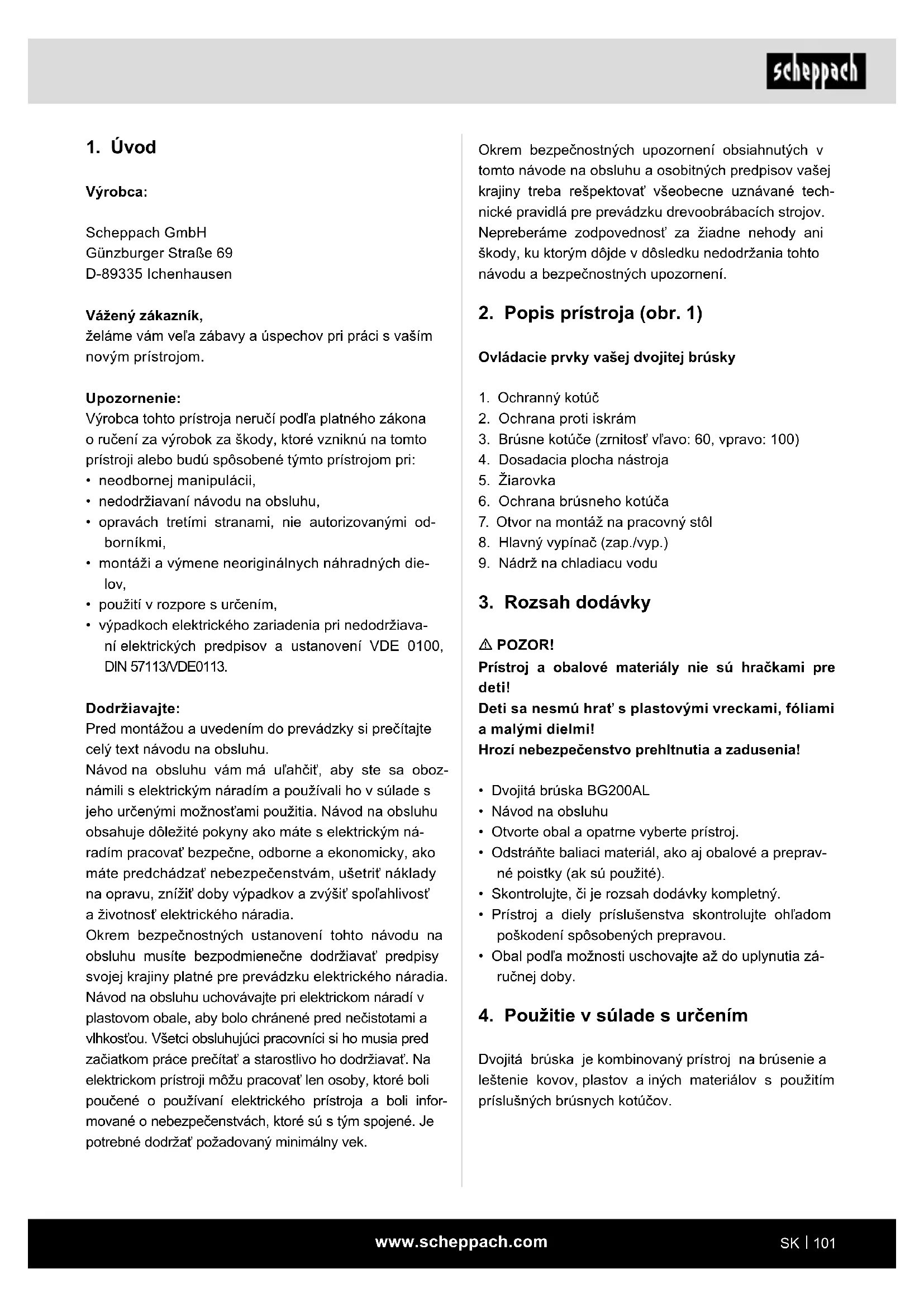

1. Úvod

Výrobca:

Scheppach GmbH

želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• nedodržiavaní návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,

- výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa oboznámili s elektrickým náradím a používali ho v súlade s jeho určenými možnost'ami použitia. Návod na obsluhu obsahuje dôležité pokyny ako máte s elektrickým náradím pracovať bezpečne, odborne a ekonomicky, ako máte predchádzat' nebezpečenstvám, ušetrit' náklady na opravu, znížit' doby výpadkov a zvýšit' spol'ahlivost' a životnosť elektrického náradia.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku elektrického náradia. Návod na obsluhu uchovávajte pri elektrickom náradí v plastovom obale, aby bolo chránené pred nečistotami a vlhkost'ou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítat' a starostlivo ho dodržiavať. Na elektrickom prístroji môžu pracovať len osoby, ktoré boli poučené o používaní elektrického prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku drevoobrábacích strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1)

Ovládacie prvky vašej dvojitej brúsky

1. Ochranný kotúč
2. Ochrana proti iskrám
3. Brúsne kotúče (zrnitost' v'lavo: 60, vpravo: 100)
4. Dosadacia plocha nástroja
5. Žiarovka
6. Ochrana brúsneho kotúča
7. Otvor na montáž na pracovný stôl
8. Hlavný vypínač (zap./vyp.)
9. Nádrž na chladiacu vodu

3. Rozsah dodávky

⚠ POZOR!

Prístroj a obalové materiály nie sú hračkami pre deti!

Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi!

Hrozí nebezpečenstvo prehltnutia a zadusenia!

• Dvojitá brúska BG200AL
• Návod na obsluhu
- Otvorte obal a opatrne vyberte prístroj.
- Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

4. Použitie v súlade s určením

Dvojitá brúska je kombinovaný prístroj na brúšenie a leštenie kovov, plastov a iných materiálov s použitím príslušných brúsnych kotúčov.

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

• Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.
• Stroj smú používať, udržiavať alebo opravovať iba odborníci, ktorí sú s ním oboznámení a poučení o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvolných zmien na stroji je vylúčená záruka výrobcu.
• Stroj sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.
• Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Zvyškové riziká

Napriek používaniu v súlade s určením nie je možné celkom vylúčit' určité faktory zostatkového rizika. Pri konštrukcii a výstavbe stroja sa môžu vyskytnúť nasledujúce prípady:

• Kontakt s brúsnym kotúčom v nezakrytej oblasti.
• Vyhodenie dielov z poškodených brúsnych kotúčov.
  • Vyhodenie obrobkov a častí obrobkov.
• poškodenia sluchu pri nepouživaní potrebnej ochrany sluchu.

- Poškodenia plúc, ak sa nepoužíva žiadna vhodná ochranná maska proti prachu.

- Poškodenia zdravia, ktoré vznikajú na základe vibrácií ruky – ramena, ak sa prístroj používa dlhší čas alebo ak sa obsluhuje v rozpore s určením, alebo sa vykonáva údržba v rozpore s predpismi.

- Ohrozenie prúdom pri použití elektrických prípoj-ných vedení v rozpore s určením.

- Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.

- Zvyškové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súla-de s určením, ako aj návod na obsluhu.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠️ VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so siet’ovým káblom) alebo na elektrické náradie napájané z akumulátora (bez siet’ového vedenia).

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elek-trické náradia vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického náradia počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.

a) Pripojovacia zástrčka elektrického náradia musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte vaše elektrické náradie pred dažďom alebo vlhkostou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prípojné vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráně prípojné vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané prípojné vedenia zvyšujú riziko zásahu elektrickým prúdom.

e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút' prevádzke elektrického ná- radia vo vlhkom prostredí, používajte prúdový chránič. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnost'osôb

a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elek- trické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri používaní elektrického náradia môže viest' k vážnym zraneniam.

b) Noste osobné ochranné prostriedky a vždy používajte ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako napríklad protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko zranení.

c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnuté elektrické náradie pripojíte k napájaniu prúdom, môže dôjst' k úrazom.

d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo klúče na skrutky. Nástroj alebo klúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.

e) Vyhýbajte sa abnormálnemu držaniu tela. Zaujmite bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.

f) Noste vhodný odev. Nenoste vol'ný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Vol'ný odev, šperky či dlhé vlasy sa môžu zachytit' do pohybujúcich sa dielov.

g) Ak je možné namontovat' zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojit' a správne používat'. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.

h) Nenechajte sa ukolísat' falošnou bezpečnos-t'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vd'aka mnohoná-sobnému použitiu oboznámení s elektrickým náradím. L'ahkovážne konanie môže v okamihu viest' k t'ažkým poraneniam.

4. Používanie elektrického náradia a zaobchádzanie s ním

a) Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.

b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.

c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.

d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradia sú nebezpečné, ak ich používajú neskúsené osoby.

e) O svoje elektrické náradie a príslušenstvo sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negativne ovplyvňuje funkciu elektrického náradia. Pred použitím elektrického náradia dajte poškodené diely opravit'. Príčinou mnohých úrazov je nesprávna údržba elektrických náradí.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.

g) Používajte elektrické náradie, príslušenstvo a vložený nástroj atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnost'. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.

h) Rukoväti a uchopovacie plochy rukoväti udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a uchopovacie plochy rukoväti neu- možňujú bezpečnú obsluhu a kontrolu elektrické- ho náradia v nepredvídateľných situáciách.

5. Servis

a) Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.

⚠️ VAROVANIE! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktivne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtelných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrické náradie.

Bezpečnostné upozornenia pre stolové brúsky

a) Nepoužívajte poškodené vložené nástroje. Pred každým použitím vložených nástrojov skontrolujte na brúsnych kotúčoch odlupovanie a trhliny. Ak ste vložený nástroj skontrolovali a nasadili, zdržiavajte sa vy i osoby nachádzajúce sa v blízkosti mimo oblasti rotujúceho vloženého nástroja a prístroj nechajte jednu minútu bežat' s najvyššími otáčkami. Poškode-né vložené nástroje sa najčastejšie zlomia práve v čase testovania.

b) Povolené otáčky vloženého nástroja musia byt' minimálne tak vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je povolené, sa môže zlomit' a odletiet'.

c) Nikdy nebrúste na bočných plochách brúsneho kotúča. Brúšenie na bočných plochách môže spôsobit' prasknutie a rozpadnutie brúsneho kotúča.

⚠ Bezpečnostné pokyny špecifické pre dvojitú brúska

- Nedotýkajte sa sietového kábla, ak sa počas prevádzky poškodí alebo oddelí. Okamžite vytiahnite sietovú zástrčku a následne nechajte prístroj opravit len odborníkovi alebo na príslušnom servisnom mieste.

- Prístroj neprevádzkujte, ak je vlhký alebo sa nachá-dza vo vlhkom prostredí.

- Ak pracujete vo vonkajšom prostredí, pripojte prístroj cez prúdový chránič (FI) s maximálnym vypínacím prúdom 30 mA. Používajte iba predlžovací kábel vhodný do vonkajšieho prostredia.

- Pri nebezpečenstve okamžite vytiahnite sieťovú zástrčku zo zásuvky.

- Sieťový kábel veďte vždy smerom dozadu od prístroja.

- Nebezpečenstvo požiaru v dôsledku odletujúcich iskier! Ked' sa brúsia kovy, vylietajú iskry. Dávajte preto bezpodmienečne pozor na to, aby neboli ohrozené žiadne osoby a aby sa v blízkosti pracovnej oblasti nenachádzali žiadne horľavé materiály.

Spracovanie škodlivých/jedovatých prachov predstavuje ohrozenie zdravia pre obsluhujúcu osobu alebo pre osoby nachádzajúce sa v blízkosti.

- Noste ochranné okuliare, ochranu sluchu, masku proti prachu a ochranné rukavice. Nebezpečenstvo popálenia!

Obrobok je pri brúsení horúci. Nikdy sa nedotýkajte obrábaného miesta a nechajte ho dostatočne vychladnút. Hlavne pri dlhších brúsiacich prácach obrábanie prerušujte a nechajte obrobok vychladnút, kým budete pokračovať v d'alšom brúsení. Nepretržitá prevádzka by nemala trvať dlhšie ako 30 minút.

- Dvojitá brúska je určená pre suché brúšenie povrchov kovov. Prístroj sa smie používať iba na suché brúšenie.

- Materiál obsahujúci azbest sa nesmie opracovávať. Azbest je rakovinotvorný. Nepoužívajte poškodené brúsne kotúče.

- Používajte iba brúsne kotúče, ktorých údaje sa zho- dujú s údajmi na typovom štítku stroja. Obehová rýchlost' musí byť rovnaká alebo väčšia ako uvede- né číslo.

- Ochranný držiak (usmerňovač iskier) a ochranné kryty pravidelne dodatočne nastavujte tak, aby sa vyrovnávalo opotrebovanie brúsnych kotúčov. Vzdialenost by mala byt čo najmenšia.

- Zabráňte kontaktu s obiehajúcim brúsnym kotúčom.

- Prístroj neprevádzkujte bez dozoru.

- Prístroj nikdy nepoužívajte v rozpore s určením.

- Vždy dbajte o to, aby bol prístroj vypnutý , keď zasuniete siet’ovú zástrčku do zásuvky.

- Vždy najskôr zapnite prístroj a potom veďte obrobok proti brúsnemu kotúču. Po obrobení obrobok vyber-te a prístroj vypnite.

- Po opracovaní kovov nechajte brúsny/e kotúč/e úplne zastavit'.

- Pri prestávkach v práci, pred všetkými prácami na prístroji a pri nepouživaní vždy vytiahnite sieťovú zástrčku zo zásuvky.

- S prístrojom manipulujte obozretne a opatrne. Prístroj musí byť vždy čistý, suchý a bez oleja alebo mazív.

- Bud'te neustále opatrní! Vždy dávajte pozor na to, čo robíte a pracujte s rozvahou. Prístroj v žiadnom prípade nepoužívajte, ak sa nesústredíte alebo ak sa necítite dobre.

- Brúsne kotúče skladujte tak, aby neboli vystavené žiadnym mechanickým poškodeniam a poškodzujúcim vplyvom životného prostredia.

- Nepoužívajte poškodené alebo zdeformované brúsne kotúče.

- Často kontrolujte nastavenie ochrany proti iskrám a nastavte ju zodpovedajúc opotrebovaniu brúsneho kotúča. Vzdialenost medzi ochranou proti iskrám a brúsnym kotúčom udržiavajte čo najmenšiu (nie väčšiu ako 2 mm).

- Často kontrolujte nastavenie dosadacej plochy nástroja a nastavte ju zodpovedajúc opotrebovaniu brúsneho kotúča. Vzdialenost medzi ochranou proti iskrám a brúsnym kotúčom udržiavajte čo najmenšiu (nie väčšiu ako 2 mm).

- Používajte iba brúsne kotúče, ktorých otvor presne zodpovedá hriadelu dvojitej brúsky. Nepoužívajte brúsne kotúče s príliš malým otvorom.

• Nepretáčajte maticu kotúča.

- Nebrúste studeným brúsnym kotúčom. Brúsny kotúč nechajte pred začiatkom práce otáčat' jednu minútu na voľnobehu.

- Nebrúste na bočných plochách brúsneho kotúča. Brúste iba na čelnej ploche.

• Nenanášajte chladiacu kvapalinu priamo na brúsny kotúč. Chladivo môže negatívne ovplyvnit' pevnost' vázby brúsneho kotúča a môže tak viest' k jeho výpadku.
• Iskry môžu byť nebezpečné. Nebrúste v blízkosti horľavých plynov alebo kvapalín.
• Pri zapínaní pristroja stojte na boku brúsneho kotúča.
• Brúsny kotúč zrovnávajte iba na čelnej strane. Vplyvom brúsenia na bočných plochách sa brúsny kotúč môže stat' príliš tenkým pre bezpečné použitie.
• Brúsenie vytvára teplo. Obrobku sa chytte až vtedy, ked dostatočne vychladol.
• Používajte iba také brúsne kotúče, ktoré sú určené pre bezpečné používanie na dvojitej brúske. Nepoužívajte brúsny kotúč, ktorý je určený na nižšie otáčky, než sú otáčky prístroja.

6. Technické údaje

Konštrukčné rozmery D x 400 x 200 x 390 mm Š x V

ø kotúča vl'avo/vpravo 200/200 mm

ø otvoru kotúča 15,88 mm

Šírka kotúča vl'avo/vpravo 25/40 mm

Hmotnost' 16,5 kg

Motor 230 - 240 V\~/50 Hz

Príkon 550 W

Otáčky 2980 ot./min

Technické zmeny vyhradené!

Doba zapnutia:

Doba zapnutia S2 30 min (krátkodobá prevádzka) znamená, že motor s menovitým výkonom (550 W) smie byť nepretržite zaťažovaný len po dobu uvedenú na typovom štítku (30 min). V opačnom prípade by sa motor prehrial. Počas prestávky sa motor opăť ochladí na východiskovú teplotu.

Hluk

Hodnoty hluku boli stanovené v súlade s normou EN 62841.

Hladina akustického výkonu L _WA 92 dB

Neistota K_WA 3 dB

Noste ochranu sluchu.

Vplyv hluku môže spôsobit' stratu sluchu.

⚠ Varovanie!

Uvedená hodnota emisií vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže sa, v závislosti spôsobu, ktorým sa elektrický prístroj použije, zmenit’ a vo výnimočných prípadoch sa môže nachádzat’ nad uvedenou hodnotou.

Uvedená hodnota emisií vibrácií sa môže použit' na porovnanie elektrického náradia s iným elektrickým náradím.

Uvedená hodnota emisií vibrácií sa môže použit' aj na úvodné posúdenie ovplyvnenia.

Vznik hluku a vibrácií obmedzte na minimum!

• Používajte iba bezchybné stroje.
• Prístroj pravidelne čistite a vykonávajte jeho údržbu.
  • Váš spôsob práce prispôsobte prístroju.
• Nepret'ažujte prístroj.
• Prístroj nechajte v prípade potreby prekontrolovať.
• Ak sa prístroj nepoužíva, vypnite ho.
• Opatreniami na zníženie zaťaženia vibráciami sú napríklad nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Pritom sa musia zohl’adnit’ všetky časti prevádzkového cyklu (napríklad časy, ked’ je elektrický prístroj vypnutý, a časy, počas ktorých je síce zapnutý, no beží bez zaťaženia).

7. Montáž

Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.

Pred vykonaním nastavení na prístroji vždy najprv vytiahnite siet'ovú zástrčku.

Pred všetkými údržbovými a montážnymi prácami vytiahnite siet'ovú zástrčku.

• Stroj musí byť umiestnený stabilne, t. z., musí byť priskrutkovaný na pracovný stôl alebo pod.
• Pred uvedením do prevádzky je nutné namontovat' všetky kryty a bezpečnostné zariadenia v súlade s predpismi.
• Brúsne kotúče sa musia pohybovať volne.
• Pred pripojením stroja sa presvedčte, či sa údaje na typovom štítku zhodujú so sieťovými údajmi.

⚠ Bezpečnostné upozornenie! Prístroj pripojte až vtedy, ked' sú ukončené všetky montážne a nastavovacie práce a ked' ste si prečítali návod na obsluhu a bezpečnostné upozornenia a porozumeli ste im.

Montáž

Dosadacie plochy nástroja (obr. 1/4)

Dosadaciu plochu nástroja (4) pevne priskrutkujte 2 skrutkami so šesthrannou hlavou a 2 podložkami na ochranu brúsneho kotúča. Vzdialenost medzi brúsnym kotúčom a dosadacou plochou nástroja sa musí nastavit' na max. 2 mm.

Ochrana proti iskrám (obr. 2)

Priskrutkujte ochranu proti iskrám k ochrane brúsneho kotúča pomocou skrutky s krížovou drážkou a podložky. Vzdialenost' od brúsneho kotúča by mala byt' max. 2 mm.

Ochranné kotúče (obr. 3, obr. 4)

1. Namontujte ochranné sklo k upínaciemu plechu pomocou 2 skrutiek s krížovou drážkou M4, podložiek a šesthranných matíc.
2. Závesné držadlo sa zavedie do upínacieho plechu a upne pomocou skrutky s plochou hlavou M6 s podložkou a maticou.
3. Naskrutkujte kompletnú jednotku na ochranu brúsneho kotúča pomocou U-strmeňa, skrutky so šest'hrannou hlavou M8 a podložky.

Ochrana je individuálne nastavitelná, aby boli oči používateľa chránené počas brúsenia.

8. Pred uvedením do prevádzky

Pokyny k obsluhe

Pred uvedením dvojitej brúsky do prevádzky dodržte nasledujúce body:

• Stlačte hlavný vypínač. Počkajte, dokým brúsny kotúč nedosiahne najvyššiu rýchlosť. Až potom začnite s brúsením.
• Obrobok držte pevne na dosadacej ploche nástroja a pomaly ním rovnomerne pohybujte po brúsnom kotúči zo strany na stranu.
• Brúsenie môže znížit' rýchlost' brúsneho kotúča. Vtedy trochu znížte tlak, dokým kotúč opät' nedosiahne svoju plnú rýchlost'.

⚠ POZOR:

• Malé obrobky by sa mali držat' kliešt'ami alebo podobným nástrojom.
• Brúste iba na čelnej strane brúsneho kotúča, nikdy nebrúste na bočných plochách.
• Kedže väčšina materiálov sa pri brúsení zahrieva, s obrobkom je potrebné zaobchádzať mimoriadne opatrne.

9. Obsluha

⚠ Pozor!

Pred uvedením do prevádzky je nevyhnutné výrobok úplne zmontovať!

Zapnutie/vypnutie

- Pre zapnutie prepnite zapínač/vypínač (8) do polohy ON (ZAP).

- Pre vypnutie prepnite zapínač/vypínač (8) do polohy OFF (VYP).

S brúsením začnite až vtedy, ked' prístroj dosiahol svoje maximálne otáčky.

Pracovné pokyny

- Zapamätajte si, že pri nízkom tlaku obrobku na brúsny kotúč sa dosiahnu najlepšie výsledky, pretože vtedy sa pracuje s konštantnými otáčkami. Príliš silný tlak na obrobok brúsny kotúč brzdí alebo ho zastaví, čo pret'ažuje motor a nevedie k urýchleniu pracovného procesu.

- Pre svoju vlastnú bezpečnosť zaistite malé obrobky vždy pomocou zveráka alebo skrutkového zvieradla.

Brúsenie

- Obrobok položte na podložku pod obrobok (4) a po-maly ho v požadovanom uhle ved'te až ku brúsnemu kotúču (3), až kým sa ho nebude dotýkať.

- Pre získanie optimálneho výsledku brúsenia a rovnomerného opotrebovania brúsneho kotúča (3) sa musí obrobok zľahka pohybovať sem a tam na brúsnom kotúči (3).

- Obrobok nechajte vždy vychladnút.

Pozor!

Ak by sa pri práci kotúč zablokoval, odstráňte obrobok a počkajte, kým prístroj znovu dosiahne svoje maximálne otáčky.

Výmena brúsneho kotúča

POZOR: Prístroj sa na zabránenie poraneniam spôsobeným náhodným spustením dvojitej brúsky musí pred výmenou brúsneho kotúča vždy vypnút' (poloha spínača „0“) a siet'ová zástrčka sa musí vytiahnut' zo zásuvky.

- Uvoľnite ochranu proti iskrám a ochranný kotúč a vytiahnite ich čo najďalej, ale neodmontujte ich.

- Uvol'nite dosadaciu plochu nástroja a vytiahnite ju čo najd'alej.

- Odmontujte skrutky a stiahnite koncovú platničku.

- Odoberte vonkajšiu prírubu a starý brúsny kotúč a nasadte nový brúsny kotúč.

Upozornenie:

- Kartónové kotúče umiestnené na novom brúsnom kotúči neodstraňujte, pretože tieto podporujú bezpečné uchytenie prírub o brúsny kotúč.

- Skontrolujte, či nový brúsny kotúč nemá praskliny alebo iné viditelné poškodenia a prípadne ho zlik-vidujte.

- Nasad'te spät' prírubu a maticu.

- Maticu neut'ahujte kl'účom až príliš, inak sa môže brúsny kotúč zlomiť.

- Opät' namontujte koncovú platničku.

St'ahovač brúsneho kotúča

St'ahovač brúsneho kotúča je nástroj na vyrovnanie brúsneho kotúča.

Zatlačte zlahka na brúsny kotúč – bez toho, aby ste vytvorili iskry. Pohybujte stahovačom bokom po celej širke brúsneho kotúča.

⚠ Pozor! Vždy noste ochranné okuliare.

Pred všetkými čistiacimi prácami vytiahnite sieťovú zástrčku.

Čistenie

- Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

- Prístroj vyčistite hned' po každom použití.

- Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit’ plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

Údržba

Vnútri prístroja sa nenachádzajú žiadne d'alšie diely, na ktorých by sa mala vykonávať údržba.

Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: brúsny materiál, uhlíkové kefy, obťahovacie kotúče,uhlomer, klinový remeň

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

11. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedat' týmto predpisom. Inštalačné, opravárenské a údržbové práce na elektroinštalácii smie vykonávat' iba odborný personál.

Dôležité upozornenia

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú ži-votunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd

• Siet'ové napätie musí byt 230 – 240 V\~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovat' prierez 1,5 mm².

Prípojky a opravy elektrického vybavenia smie vykonávat' iba kvalifikovaný elektrikár.

V prípade otázok uvedte nasledujúce údaje:

Ked' je siet'ový prívod tohto výrobku poškodený, výrobca alebo zákaznícky servis či podobne kvalifikovaná osoba ho musí vymenit', aby sa zabránilo ohrozeniam.

12. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamízajúcom mieste neprístupnom pre deti. Optimálny rozsah skladovacej teploty je od 5 do 30 °C. Elektrické náradie skladujte v originálnom obale.

13. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.

• Koncový užívatel'je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat's domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

14. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, ked' váš výrobok nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstránit' problém, obráťte sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Motor nebeží. Motor, kábel alebo zásuvka sú chybné, poistky spálené.	Nechajte opravit' stroj odborníkom. Nikdy neopravujte motor sami. Pozor! Skontrolujte poistky a v prípade potreby ich vymeňte.
Motor beží pomaly a nedosahuje prevádzkové otáčky.	Napätie je príliš nízke, vinutia poškodené, kondenzátor spálený.	Nechajte skontrolovať napätie poskytovateľom dodávok energie. Nechajte motor skontrolovať odborníkom. Kondenzátor nechajte vymeniť odborníkom.
Motor je príliš hlučný. Poškodené vinutia, chybný motor.	Nechajte motor skontrolovať odborníkom.
Motor nedosahuje plný výkon.	Prúdové obvody v sieti preťažené (kontrolky, iné motory atď.).	Nepoužívajte žiadne iné prístroje ani motory na rovnakom prúdovom obvode.
Motor sa l’ahko prehrieva.	Preťaženie motora, nedostatočné chladenie motora.	Zabráňte preťaženiu motora počas brúsenia a odstráňte prach z motora, aby ste zaručili optimálne chladenie motora.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
