Tipo de producto	Esmeriladora (amoladora)
Marca	Scheppach
Modelo	BG200AL
Dimensiones (L x An x Al)	400 x 200 x 390 mm
Peso	16,5 kg
Alimentación	230-240 V~ / 50 Hz, 550 W
Velocidad en vacío	2980 rpm
Diámetro de las muelas	200 mm (izquierda y derecha)
Agujero de las muelas	15,88 mm
Ancho de las muelas	Izquierda: 25 mm, Derecha: 40 mm
Granulometría de las muelas	Izquierda: 60, Derecha: 100
Duración de activación	S2 30 min (funcionamiento breve)
Nivel de presión sonora	79 dB(A) (incertidumbre 3 dB)
Nivel de potencia sonora	92 dB(A) (incertidumbre 3 dB)
Funciones principales	Esmerilado y pulido de metales, plásticos y otros materiales
Equipo de seguridad	Pantallas de protección, protección contra chispas, soporte de herramientas ajustable, depósito de agua de enfriamiento
Mantenimiento y limpieza	Limpiar después de cada uso con paño húmedo y jabón negro; no usar disolventes; verificar el desgaste de las muelas
Piezas de desgaste	Abrasivos, escobillas de carbón, muelas, correas trapezoidales
Reparabilidad	Reparaciones solo por especialista calificado; usar piezas originales
Garantía	Plazo legal; piezas defectuosas reemplazadas gratuitamente bajo condición

Preguntas frecuentes - BG200AL SCHEPPACH

¿Cuál es la potencia de la esmeriladora Scheppach BG200AL?

El motor tiene una potencia absorbida de 550 W bajo una tensión de 230-240 V~ / 50 Hz.

¿Qué muelas se suministran con el BG200AL?

Dos muelas de 200 mm de diámetro: una a la izquierda con granulometría 60 (gruesa) y una a la derecha con granulometría 100 (fina).

¿Cómo ajustar la separación entre el soporte de herramientas y la muela?

La separación no debe exceder 2 mm. Apriete el soporte de herramientas en el protector de la muela con 2 tornillos hexagonales y 2 arandelas.

¿Cuál es la duración máxima de uso continuo?

La duración de activación es de S2 30 minutos: después de 30 minutos de funcionamiento a plena carga, detenga el aparato para que se enfríe.

¿Puedo usar la esmeriladora para esmerilar madera o plástico?

El uso conforme es el esmerilado y pulido de metales, plásticos y otros materiales adecuados. No use materiales que contengan amianto o inflamables.

¿Cómo reemplazar una muela desgastada?

1. Desconecte el aparato. 2. Afloje la protección contra chispas y la pantalla de protección. 3. Retire los tornillos y la placa final. 4. Quite la brida exterior y la muela vieja. 5. Monte la muela nueva (conserve las arandelas de cartón). 6. Vuelva a montar en orden inverso. No apriete demasiado la tuerca.

¿Qué equipos de protección se deben usar?

Use siempre gafas de protección, protección auditiva, mascarilla antipolvo y guantes. Las chispas y las proyecciones son peligrosas.

¿Cómo limpiar la esmeriladora?

Desconecte el enchufe antes de limpiar. Use un paño húmedo con un poco de jabón negro. No use disolventes ni productos agresivos. Asegúrese de que no entre agua en el aparato.

¿Qué hacer si el motor no arranca?

Verifique los fusibles, el cable de alimentación y el enchufe. Si el problema persiste, haga revisar la máquina por un especialista. Nunca repare el motor usted mismo.

¿Es posible fijar la esmeriladora a un banco de trabajo?

Sí, el aparato dispone de orificios para montaje en banco (fig. 1, marca 6). Atorníllelo firmemente antes de usar para asegurar su estabilidad.

MANUAL DE USUARIO BG200AL SCHEPPACH

Explicación de los símbolos en el aparato

	Advertencia: para reducir los riesgos de lesiones, lea el manual de instrucciones.
	Utilice protección auditiva. El efecto del ruido puede causar pérdida auditiva.
	Utilice una mascarilla antipolvo. Al trabajar con madera y otros materiales, se puede generar polvo perjudicial para la salud. No se autoriza el procesado de material que contenga amianto.
	Use gafas de protección. Chispas que se originen durante el trabajo, o astillas, virutas y polvo que salgan del producto pueden provocar una pérdida de visión.
⚠ Atención	En estas instrucciones de servicio hemos colocado este signo en los lugares que afectan a su seguridad
	El producto cumple con las normativas europeas vigentes.
	El producto cumple con las normativas serbias vigentes.

Índice de contenidos: Página:

1. Introducción 66
2. Descripción del aparato (fig. 1)....66
3. Volumen de suministro 66
4. Uso previsto 67
5. Indicaciones generales de seguridad 67
6. Datos técnicos....71
7. Montaje 71
8. Antes de la puesta en marcha....72
9. Manejo 72
10. Limpieza y mantenimiento....73
11. Conexión eléctrica....73
12. Almacenamiento....74
13. Eliminación y reciclaje 74
14. Solución de averías 75
15. Declaración de conformidad 293

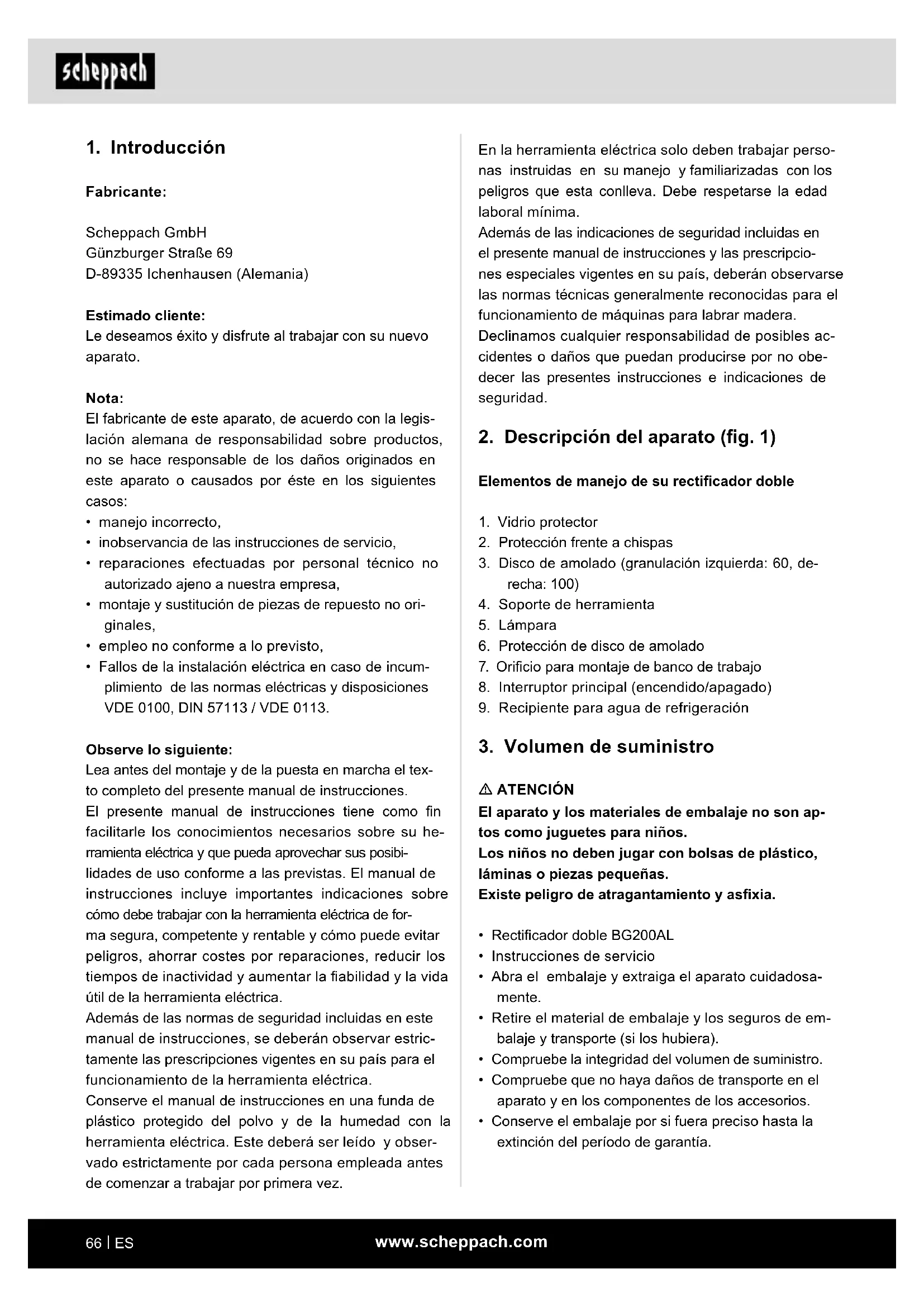

1. Introducción

Fabricante:

Scheppach GmbH

D-89335 Ichenhausen (Alemania)

Estimado cliente:

Le deseamos éxito y disfrute al trabajar con su nuevo aparato.

Nota:

El fabricante de este aparato, de acuerdo con la legislación alemana de responsabilidad sobre productos, no se hace responsable de los daños originados en este aparato o causados por éste en los siguientes casos:

• manejo incorrecto,
• inobservancia de las instrucciones de servicio,
• reparaciones efectuadas por personal técnico no autorizado ajeno a nuestra empresa,
• montaje y sustitución de piezas de repuesto no originales,
• empleo no conforme a lo previsto,
• Fallos de la instalación eléctrica en caso de incumplimiento de las normas eléctricas y disposiciones VDE 0100, DIN 57113 / VDE 0113.

Observe lo siguiente:

Lea antes del montaje y de la puesta en marcha el texto completo del presente manual de instrucciones.

El presente manual de instrucciones tiene como fin facilitarle los conocimientos necesarios sobre su herramienta eléctrica y que pueda aprovechar sus posibilidades de uso conforme a las previstas. El manual de instrucciones incluye importantes indicaciones sobre cómo debe trabajar con la herramienta eléctrica de forma segura, competente y rentable y cómo puede evitar peligros, ahorrar costes por reparaciones, reducir los tiempos de inactividad y aumentar la fiabilidad y la vida útil de la herramienta eléctrica.

Además de las normas de seguridad incluidas en este manual de instrucciones, se deberán observar estrictamente las prescripciones vigentes en su país para el funcionamiento de la herramienta eléctrica.

Conserve el manual de instrucciones en una funda de plástico protegido del polvo y de la humedad con la herramienta eléctrica. Este deberá ser leído y observado estrictamente por cada persona empleada antes de comenzar a trabajar por primera vez.

En la herramienta eléctrica solo deben trabajar personas instruidas en su manejo y familiarizadas con los peligros que esta conlleva. Debe respetarse la edad laboral mínima.

Además de las indicaciones de seguridad incluidas en el presente manual de instrucciones y las prescripciones especiales vigentes en su país, deberán observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas para labrar madera.

Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones e indicaciones de seguridad.

2. Descripción del aparato (fig. 1)

Elementos de manejo de su rectificador doble

1. Vidrio protector
2. Protección frente a chispas
3. Disco de amolado (granulación izquierda: 60, derecha: 100)
4. Soporte de herramienta
5. Lámpara
6. Protección de disco de amolado
7. Orificio para montaje de banco de trabajo
8. Interruptor principal (encendido/apagado)
9. Recipiente para agua de refrigeración

3. Volumen de suministro

ATENCIÓN

El aparato y los materiales de embalaje no son aptos como juguetes para niños.

Los niños no deben jugar con bolsas de plástico, láminas o piezas pequeñas.

Existe peligro de atragantamiento y asfixia.

• Rectificador doble BG200AL
• Instrucciones de servicio
• Abra el embalaje y extraiga el aparato cuidadosamente.
• Retire el material de embalaje y los seguros de embalaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el aparato y en los componentes de los accesorios.
• Conserve el embalaje por si fuera preciso hasta la extinción del período de garantía.

4. Uso previsto

El rectificador doble es un aparato combinado para el amolado y el pulido de metales, plásticos y otros materiales utilizando los correspondientes discos de amolado.

La máquina cumple la directiva de máquinas CE en vigor.

• Deben observarse las prescripciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los datos técnicos.
• Deben observarse las prescripciones de prevención de accidentes aplicables y las reglas técnicas de seguridad especiales reconocidas con carácter general.
• La máquina solo deben usarla, mantenerla o repararla expertos que la conozcan y conozcan los peligros. Si el usuario hace cambios en la máquina por cuenta propia, el fabricante no será responsable de los daños que ello pueda causar.
• La máquina solo se debe usar con accesorios y herramientas originales del fabricante.
• La máquina únicamente debe utilizarse para el fin previsto. Se considerará inapropiado cualquier uso que vaya más allá. Los daños o lesiones de cualquier tipo producidos a consecuencia de lo anterior serán responsabilidad del usuario/operario, no del fabricante.

Recuerde que nuestros aparatos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el aparato en empresas comerciales, artesanales o industriales, ni en actividades de características similares.

Riesgos residuales

A pesar de darse un uso conforme al previsto, no se pueden descartar por completo determinados factores de riesgos residuales. Condicionados por la construcción y la estructura de la máquina, se pueden producir las siguientes situaciones:

• Contacto del disco de amolado en la zona no cubierta.
• Evacuación de piezas de discos de amolado defectuosos.
• Evacuación de piezas de trabajo y de partes de piezas de trabajo.
• Lesiones en los oídos debido a la falta de uso de la protección auditiva.

• Daños pulmonares si no se emplea una mascarilla antipolvo adecuada.

• Daños a la salud, derivados de oscilaciones entre manos y brazos, en caso de que el aparato se utilice durante un periodo de tiempo más prolongado o no se conduzca de forma correcta y el mantenimiento sea inadecuado.

• Peligro de sacudida eléctrica en caso de no utilizar cables de conexión apropiados.
• Asimismo, a pesar de todas las precauciones adoptadas pueden existir riesgos residuales no patentes.
• Los riesgos residuales se pueden minimizar observando las Indicaciones de seguridad y el Uso conforme al previsto y siguiendo las instrucciones de servicio en su integridad.

5. Indicaciones generales de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTENCIA

Lea todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos que acompañan a esta herramienta eléctrica.

Si no se respetan las siguientes instrucciones, puede producirse una descarga eléctrica, un incendio y/o lesiones graves.

Conserve todas las indicaciones de seguridad e instrucciones para futuros usos.

El término empleado en las indicaciones de seguridad «herramienta eléctrica» se refiere tanto a las herramientas eléctricas conectadas a la red eléctrica (con línea de alimentación) como a las herramientas eléctricas que funcionan por batería (sin línea de alimentación).

1. Seguridad en el lugar de trabajo

a) Tenga su zona de trabajo ordenada y bien iluminada. Las zonas de trabajo desordenadas o mal iluminadas pueden causar accidentes.
b) Con la herramienta eléctrica, no trabaje en entornos en peligro de explosión en los que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden inflamar el polvo o los vapores.
c) Cuando use esta herramienta eléctrica, no permita que se acerquen niños u otras personas. Al distraerse puede perder el control de la herramienta eléctrica.

2. Seguridad eléctrica

a) La clavija de conexión de la herramienta eléctrica debe ser compatible con la toma de enchufe. Bajo ningún concepto se debe modificar la clavija. No utilice adaptadores de conexión en las herramientas eléctricas con toma de tierra. Las clavijas compatibles y sin modificar reducen el riesgo de una descarga eléctrica.

b) Evite el contacto corporal con las superficies conectadas a tierra tales como tuberías, calentadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está en contacto con la tierra.

c) Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. La entrada de agua en el aparato eléctrico aumenta el riesgo de descarga eléctrica.

d) No modifique la finalidad del cable de conexión para cargar, colgar la herramienta eléctrica o para desenchufar la clavija de la toma de enchufe. Aleje el cable de conexión de fuentes de calor, de aceite, de bordes afilados o de componentes móviles. Unos cables de conexión dañados o enredados aumentan el riesgo de una descarga eléctrica.

e) Si trabaja con una herramienta eléctrica al aire libre, emplee solo cables alargadores que también sean adecuados para zonas exteriores. El uso de un cable alargador adecuado para zonas exteriores reduce el riesgo de una descarga eléctrica.

f) Si no se puede evitar el funcionamiento de la herramienta eléctrica en un entorno húmedo, emplee un interruptor de corriente de defecto. El uso de un interruptor de protección de corriente residual reduce el riesgo de una descarga eléctrica.

3. Seguridad de las personas

a) Sea cuidadoso y preste atención a lo que hace, y realice con prudencia el trabajo con una herramienta eléctrica. No use ninguna herramienta eléctrica si está cansado o si está bajo el efecto de drogas, alcohol o medicamentos. Un descuido durante el uso de la herramienta eléctrica puede causar lesiones graves.

b) Use equipo de protección individual y lleve siempre gafas de protección.

La utilización del equipo de protección individual, tales como mascarilla antipolvo, calzado de seguridad antideslizante, casco protector o protección auditiva, etc. adecuados al tipo de herramienta eléctrica y a su empleo reduce el riesgo de sufrir lesiones.

c) Evite una puesta en marcha accidental. Asegúrese de que la herramienta eléctrica se encuentre desconectada antes de cogerla o transportarla o conectarla a la alimentación de corriente y/o a la batería. Si transporta la herramienta eléctrica con el dedo puesto en el interruptor o conecta la herramienta eléctrica a la toma de corriente estando ésta en posición de encendido, puede causar un accidente.

d) Antes de proceder al encendido de la herramienta eléctrica, retire cualquier herramienta de ajuste o llave de tuercas. Una herramienta o una llave puesta en una pieza giratoria de la herramienta eléctrica pueden causar lesiones.

e) Evite posturas forzadas. Procure una buena estabilidad y mantenga siempre el equilibrio. Así controlará mejor la herramienta eléctrica si surge una situación imprevista.

f) Use ropa adecuada. No use ropa holgada ni adornos. No acerque el cabello ni la ropa a las piezas móviles. La ropa holgada, los adomos y el cabello largo pueden engancharse en las piezas móviles.

g) Si pueden instalarse dispositivos de aspiración y recogida de polvo, estos deberán conectarse y emplearse de forma correcta. El empleo de un aspirador de polvo puede reducir los riesgos derivados del polvo.

h) No se confíe ni ignore las reglas de seguridad de las herramientas eléctricas, ni siquiera en caso de estar familiarizado con la herramienta eléctrica por un uso frecuente de la misma. Un manejo poco atento puede causar lesiones de extrema gravedad en fracciones de segundo.

4. Uso y tratamiento de la herramienta eléctrica

a) No sobrecargue la herramienta eléctrica. Trabaje con la herramienta eléctrica adecuada. Si usa la herramienta eléctrica adecuada, trabajará mejor y más seguro dentro del rango de potencia indicado.

b) No emplee una herramienta eléctrica con un interruptor defectuoso. Una herramienta eléctrica que ya no se pueda conectar o desconectar de nuevo, es peligrosa y se debe reparar.

c) Retire la clavija de conexión de la toma de enchufe y/o retire una batería extraíble antes de realizar ajustes en el aparato, cambiar piezas intercambiables de la herramienta o guardar la herramienta eléctrica. Esta medida de precaución evita el arranque involuntario de la herramienta eléctrica.

d) Mantenga las herramientas eléctricas que no utilice fuera del alcance de los niños. No deje utilizar la herramienta eléctrica a ninguna persona que no esté familiarizada con ella o que no haya leído estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por personas sin experiencia.

e) Cuide con esmero las herramientas eléctricas y los accesorios de la misma. Compruebe que las piezas móviles funcionan bien y no se atascan, que no hay piezas rotas ni dañadas, y que la herramienta eléctrica funciona correctamente. Si hay alguna pieza dañada, repárela antes de usar la herramienta eléctrica. Muchos accidentes se deben a herramientas eléctricas que no han recibido el debido mantenimiento.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con bordes cortantes y afilados conservadas cuidadosamente se atascan menos y son más fáciles de conducir.

g) Use la herramienta eléctrica, los accesorios, la herramienta intercambiable, etc. conforme a estas instrucciones. Tenga en cuenta las condiciones de trabajo y los trabajos que se deben realizar. El uso de herramientas eléctricas para fines no previstos puede ser peligroso.

h) Mantenga las empuñaduras y sus superficies secas, limpias y libres de aceite y grasa. Unas empuñaduras y unas superficies de agarre resbaladizas no permiten realizar un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5. Servicio técnico

a) Encargue la reparación de su herramienta eléctrica solamente a personal técnico cualificado y únicamente con piezas de repuesto originales. Así garantizará que la herramienta eléctrica siga siendo segura.

⚠ ADVERTENCIA Esta herramienta eléctrica produce un campo electromagnético mientras funciona. Este campo puede perjudicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el fin de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica.

Indicaciones de seguridad para amoladoras de banco

a) No utilice herramientas intercambiables dañadas. Antes de cada uso, compruebe la posible existencia de astillas o grietas en las herramientas de inserción, como los discos de amolado. Una vez que haya inspeccionado y utilizado la herramienta intercambiable, manténgase fuera del plano de la herramienta intercambiable en rotación y deje que el aparato funcione al número de revoluciones máximo durante 1 minuto. Las herramientas intercambiables dañadas suelen romperse durante este período de prueba.

b) El número de revoluciones permitido de la herramienta intercambiable debe ser por lo menos tan alto como el número de revoluciones máximo de la herramienta eléctrica. Los accesorios que giran más rápido de lo permitido pueden romperse y salir proyectados.

c) No amole nunca con las superficies laterales del disco de amolado. El amolado de las superficies laterales puede hacer que el disco de amolado se rompa y se separe.

⚠ Indicaciones de seguridad específicas para rectificador doble

- No toque el cable de red si durante el funcionamiento resulta dañado o seccionado. Desconecte inmediatamente la clavija de conexión de la red y a continuación haga que el aparato sea reparado exclusivamente por un experto cualificado o por el departamento de servicio técnico competente.

- No ponga en funcionamiento el aparato si está húmedo o en un entorno húmedo.

- Si trabaja al aire libre, conecte el aparato a través de un interruptor de protección diferencial con una corriente de activación máxima de 30 mA. Utilice solo cable alargador autorizado para el trabajo en zonas exteriores.

• En caso de peligro, desconecte de inmediato la clavija de conexión de la red de la toma de corriente.
• Tienda el cable de red siempre hacia atrás lejos del aparato.
• Peligro de incendio por proyección de chispas El amolado de metales genera proyección de chispas. Por tanto, asegúrese a toda costa de que ninguna persona sea puesta en peligro y de que ningún material inflamable se halle en las inmediaciones de la zona de trabajo.

⚠ Advertencia Vapores tóxicos

El procesamiento de polvos nocivos/tóxicos representa un riesgo para la salud del operario y de las personas que se hallen en sus inmediaciones.

- Utilice gafas de protección, protección auditiva, máscara protectora de polvo y guantes de protección. Peligro de quemaduras

La pieza de trabajo se calienta durante el proceso de amolado. No la agarre nunca por el área de procesado y déjela enfriar lo suficiente. Especialmente al realizar trabajos de amolado de larga duración, es conveniente que se interrumpa con frecuencia el procesado y se deje enfriar la pieza antes de continuar con el amolado. No se debe superar un funcionamiento continuo de más de 30 minutos.

• La amoladora de doble disco ha sido concebida para el amolado plano en seco de superficies metálicas. El aparato deberá utilizarse únicamente para el amolado en seco.
• No se autoriza el procesado de material que contenga amianto. El amiento se considera cancerígeno. No utilice discos de amolado defectuosos.
• Utilice solo discos de amolado cuyos datos coinci- dan con los indicados en la placa de características de la máquina. La velocidad de rotación deberá ser igual o mayor al número indicado en la placa.
• Reajuste periódicamente los soportes de protección (deflectores de chispas) y los discos protectores a fin de compensar el desgaste de los discos de amolado. Mantenga una distancia lo más corta posible.
• Evite el contacto con el disco de amolado en marcha.
• No opere el aparato sin supervisión.
• Nunca utilice el aparato para fines distintos a su objetivo.
• Asegúrese siempre de que el aparato está apagado antes de conectar la clavija de conexión de la red a la toma de enchufe.

- Encienda siempre el aparato en primer lugar y dirija entonces la pieza contra el disco de amolado. Tras el procesado, quite la pieza de trabajo y apague a continuación el aparato.

- Sujete siempre la pieza de trabajo firmemente con ambas manos.

- Procure mantener una posición de trabajo estable y segura.

- Tras el procesado de metales, deje que el/los disco(s) de amolado se detengan por completo.

- Desconecte la clavija de conexión de la red durante las pausas de trabajo, antes de cualquier trabajo con el aparato y en caso de que éste no se vava a usar.

- Trate el aparato con cuidado y esmero. El aparato deberá estar siempre limpio, seco y libre de aceite o grasas lubricantes.

- Esté atento en todo momento. Preste atención a lo que haga en todo momento y actúe siempre con prudencia. No emplee bajo ningún concepto el aparato si no se siente bien o si se nota falto de concentración.

- Los discos de amolado deben ser almacenados de tal modo que no estén expuestos a ningún tipo de daño mecánico ni a las inclemencias del tiempo.

- No utilice discos de amolado defectuosos o deformados

- Compruebe frecuentemente el ajuste de la protección frente a chispas y reajuste el desgaste del disco de amolado según corresponda. Mantenga una distancia entre la protección frente a chispas y el disco de amolado lo más pequeña posible (no más de 2 mm).

- Compruebe frecuentemente el ajuste del soporte de herramienta y reajuste el desgaste del disco de amolado según corresponda. Mantenga una distancia entre la protección frente a chispas y el disco de amolado lo más pequeña posible (no más de 2 mm).

- Utilice únicamente discos de amolado con un orificio que encaje exactamente en el eje del rectificador doble. No utilice discos de amolado con un orificio demasiado pequeño.

- No apretar en exceso la tuerca del disco.

- No amole con el disco de amolado frío. Deje que el disco de amolado marche al ralentí durante un minuto antes de comenzar a trabajar.

- No amole por las superficies laterales del disco de amolado. Amole solo con la parte delantera.

- No aplique refrigerante directamente sobre el disco de amolado. El refrigerante puede afectar la fuerza de unión del disco de amolado y provocar un fallo.

- Las chispas pueden ser peligrosas. No amole cerca de gases o líquidos inflamables.

• Durante el encendido del aparato, manténgase de pie a un lado del disco de amolado.
• Reafile el disco de amolado únicamente por la parte delantera. Al amolar por las superficies laterales puede provocar que el disco de amolado se afine demasiado como para poder realizar un uso seguro.
• El amolado genera calor. No toque la pieza de trabajo hasta que se haya enfriado lo suficiente.
• Utilice únicamente discos de amolado diseñados para un uso seguro en el rectificador doble. No utilice un disco de amolado con una velocidad máxima especificada inferior a la velocidad especificada en el aparato.

6. Datos técnicos

∅ Disco izquierda/derecha 200/200 mm
∅ Orificio del disco 15,88 mm
Ancho de disco izquierda/ derecha	25/40 mm
Peso 16,5 kg
Motor 230 - 240 V~ / 50 Hz
Potencia de entrada 550 W
Número de revoluciones 2980 rpm

Reservado el derecho a introducir modificaciones técnicas.

Duración de conexión:

La duración de conexión S2 30 min (funcionamiento por período corto) indica que el motor con la potencia nominal (550 W) solo deberá cargarse de forma continua durante el tiempo especificado en la placa de características (30 min). De lo contrario, se calentaría en exceso. Durante las pausas, el motor se enfría hasta volver a su temperatura inicial.

Ruido

Los valores de ruido han sido determinados con arreglo a la norma EN 62841.

Nivel de presión acústica L_pA	79 dB
Incertidumbre K_pA	3 dB
Nivel de potencia acústica L_WA	92 dB
Incertidumbre K_WA	3 dB

Utilice protección auditiva.

El efecto del ruido puede causar pérdida auditiva.

Advertencia

El valor de emisión de vibraciones indicado ha sido determinado siguiendo un proceso de comprobación normalizado y podría cambiar y en casos excepcionales aun rebasar el valor indicado en función del modo de utilización de la herramienta eléctrica.

El valor de emisión de vibraciones indicado puede utilizarse para efectuar la comparación de una herramienta eléctrica con otra.

El valor de emisión de vibraciones indicado también puede utilizarse para una primera evaluación del daño.

Limite la generación de ruidos y la vibración al mínimo.

• Utilice únicamente aparatos en perfecto estado.
• Efectúe el mantenimiento del aparato y límpielo con regularidad.
• Adapte su forma de trabajo al aparato.
• No sobrecargue el aparato.
• En caso necesario, haga revisar el aparato.
• Desconecte el aparato si no lo utiliza.
• Para reducir la carga de vibraciones durante el empleo de la herramienta, se puede recurrir por ejemplo a guantes y limitar el tiempo de trabajo. Para ello, deben tenerse en cuenta todas las fracciones de los ciclos de funcionamiento (por ejemplo, tiempos en los que la herramienta eléctrica se encuentra desconectada, y tiempos en los que se encuentra conectada, pero funciona sin carga).

7. Montaje

Antes de efectuar la conexión, cerciórese de que los datos en la placa de características coincidan con los datos de la red.

Desenchufe siempre la clavija de conexión de la red antes de efectuar ajustes en el aparato.

Quite la clavija de conexión de la red antes de realizar cualquier trabajo de montaje o mantenimiento.

• La máquina debe emplazarse de forma estable y segura, es decir, atornillándola a un banco de trabajo.
• Antes de la puesta en marcha, deben estar montadas todas las cubiertas y dispositivos de protección de forma correcta.
• Los discos de amolado deben poder circular libremente.

- Antes de conectar la máquina, asegúrese de que los datos de la placa de características coinciden con los datos de la red.

⚠ Indicaciones de seguridad No conecte el aparato hasta que se hayan completado todos los trabajos de montaje y ajuste y se hayan leído y comprendido el manual de instrucciones y las indicaciones de seguridad.

Montaje

Soportes de las herramientas (figs. 1/4)

Atornille el soporte de la herramienta (4) a la protección de disco de amolado con 2 tornillos hexagonales y 2 arandelas. La distancia entre el disco de amolado y el soporte de la herramienta debe ajustarse a un máximo de 2 mm.

Protección frente a chispas (fig. 2)

Apriete el soporte de herramienta con un tornillo de estrella y una arandela a la protección del disco de amolado. La distancia al disco de amolado debe ser de máx. 2 mm.

Vidrios protectores (fig. 3 y fig. 4)

1. Monte los vidrios protectores con 2 tornillos de estrella M4, arandelas y tuercas hexagonales a la placa de sujeción.
2. Introduzca el estribo de soporte en la placa de sujeción y sujételo con el tornillo de cabeza redonda M6 con arandela y tuerca.
3. Atornille la unidad completa a la protección del disco de amolado con un estribo en U, un tornillo de cabeza hexagonal M8 y una arandela.

La protección dispone de un ajuste individual para que los ojos del usuario queden protegidos durante el proceso de amolado.

8. Antes de la puesta en marcha

Instrucciones de manejo

Antes de poner en funcionamiento el rectificador doble, tenga en cuenta los siguientes puntos:

• Accione el interruptor principal. Espere hasta que el disco de amolado alcance la máxima velocidad. Solo entonces se puede empezar a amolar.
• Fije bien la pieza de trabajo al soporte de herramienta y muévala despacio y homogéneamente hacia el disco de amolado.
• El amolado puede reducir la velocidad del disco de amolado. Baje un poco la presión hasta que la mue-la vuelva a alcanzar su velocidad total.

ATENCIÓN:

• No sujete ninguna pieza de trabajo con una pinza o herramienta similar.
• Solo se puede amolar en la parte frontal del disco de amolado, nunca en las superficies laterales.
• Proceda con extremo cuidado con la herramienta de trabajo, ya que la mayoría de los materiales se calientan al amolar.

9. Manejo

Atención

Antes de la puesta en marcha del producto, es imprescindible montarlo por completo.

• Para el encendido, coloque el interruptor de conexión/desconexión (8) en la posición ON.
• Para el apagado, coloque el interruptor de conexión/desconexión (8) en la posición OFF.

No comience con el amolado hasta que el aparato haya alcanzado su número de revoluciones máximo.

Indicaciones de trabajo

• Tenga en cuenta que los mejores resultados se obtienen ejerciendo una ligera presión de la pieza de trabajo sobre el disco de amolado, pues de ese modo se trabaja a una velocidad constante. Una presión demasiado fuerte sobre la pieza provoca el frenado del disco de amolado o incluso su parada, lo cual sobrecarga el motor y no acelera de ningún modo el procesado.
• Por su propia seguridad, asegure siempre las piezas pequeñas con un tornillo de banco o una prensa de tornillo.

Amolado

• Coloque la pieza de trabajo sobre el soporte de la pieza de trabajo (4) y muévala lentamente hacia el disco de amolado (3) en el ángulo deseado hasta que lo toque.
• Para lograr el mejor resultado de amolado posible y desgastar el disco de amolado (3) de manera uniforme, la pieza de trabajo debe moverse suavemente hacia adelante y hacia atrás en el disco de amolado (3).
• Deje que la pieza de trabajo se enfríe reiteradamente.

Atención

Si el disco se bloquea mientras está funcionando, retire la pieza de trabajo y espere hasta que el aparato haya vuelto a alcanzar su número de revoluciones máximo.

Cambio del disco de amolado

ATENCIÓN: Para evitar lesiones provocadas por la puesta en marcha accidental del rectificador doble, el aparato siempre debe estar apagado (posición del interruptor en "0") y, en todo momento, la clavija de conexión de la red debe estar desconectada de la toma de enchufe antes de cambiar el disco de amolado.

• Afloje la protección frente a chispas y el vidrio protector y extraígalos lo más lejos posible, pero no los desmonte.
• Afloje el soporte de la herramienta y extráigalo todo lo posible.
• Desmontar los tornillos y extraer la placa final.
• Retire la brida exterior y el disco de amolado antiguo, y coloque el disco de amolado nuevo.

Nota:

• No retire los discos de cartón adheridos a los lados del nuevo disco de amolado, ya que estos ayudan a sujetar firmemente las bridas contra el disco de amolado.
• Examine el nuevo disco de amolado por si tuviera grietas u otros daños visibles y deséchelo si es necesario.
  • Vuelva a colocar la brida y la tuerca.
• No apriete demasiado la tuerca con una llave de tuercas; de lo contrario el disco de amolado puede romperse.
  • Vuelva a montar la placa final.
• Vuelva a ajustar el soporte de la herramienta, la protección frente a chispas y el vidrio protector de acuerdo con las instrucciones de montaje.

Extractor de discos de amolado

El extractor de disco de amolado es una herramienta para nivelar el disco de amolado.

Presione ligeramente contra el disco de amolado, sin generar chispas. Desplace el extractor lateralmente por toda la anchura del disco de amolado.

⚠ Atención Utilice siempre gafas de protección.

10. Limpieza y mantenimiento

Antes de realizar cualquier trabajo de limpieza, desenchufe la clavija de conexión de la red.

Limpieza

- Mantenga los dispositivos de protección, la ranura de aire y el cárter del motor libres de polvo y suciedad. Limpie el aparato con un paño limpio o sople aire comprimido a baja presión.

• Hay que limpiar el aparato directamente después del uso.
• Limpie regularmente el aparato con un paño húmedo y algo de jabón blando. No utilice ningún producto de limpieza ni disolventes; estos podrían deteriorar las piezas de plástico del aparato. Ponga cuidado para que no entre agua en el interior del aparato. La entrada de agua en el aparato eléctrico aumenta el riesgo de descarga eléctrica.

Mantenimiento

En el interior del aparato no existe ninguna pieza que necesite mantenimiento.

Información sobre el servicio técnico

Hay que tener en cuenta que los siguientes componentes de este producto están sometidos a desgaste natural o por el uso o que se requieren los siguientes materiales de consumo.

Piezas de desgaste*: Medios abrasivos, escobilla de carbón, muelas rectificadoras, calibre medidor de ángulos; correas trapezoidales

* No incluidas obligatoriamente en el volumen de suministro.

Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el código QR que aparece en la portada.

11. Conexión eléctrica

El motor eléctrico instalado está conectado listo para utilizarse. La conexión cumple las disposiciones VDE y DIN pertinentes. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas. Las instalaciones, reparaciones y trabajos de mantenimiento en la instalación eléctrica únicamente debe realizarlos un técnico especialista.

Indicaciones importantes

El motor eléctrico está fabricado para el tipo de trabajo S 1. En caso de sobrecarga del motor, este se desconecta automáticamente. Tras un tiempo de refrigeración (los tiempos varían), puede conectarse de nuevo el motor.

Cables de conexión eléctrica deficientes

En las líneas de conexión eléctrica surgen a menudo daños de aislamiento.

Las causas para ello pueden ser:

• Puntos de presión al conducir las líneas de conexión a través de ventanas o puertas entreabiertas.
• Puntos de dobleces ocasionados por la fijación o el guiado incorrectos de la línea de conexión.
• Zonas de corte al sobrepasar la línea de conexión.
• Daños de aislamiento por tirar de la línea de conexión de la caja de enchufe mural.
• Grietas causadas por la obsolescencia del aislamiento.

Tales líneas de conexión eléctrica deficientes no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento.

Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica.

Las líneas de conexión eléctrica deben cumplir las pertinentes disposiciones VDE y DIN. Utilice solo líneas de conexión eléctrica con certificación H05VV-F.

La impresión de la denominación del tipo en el cable de conexión es obligatoria.

Motor de corriente alterna

• La tensión de red debe ser de 230 - 240 V\~.
• Los cables alargadores de hasta 25 m de longitud deben poseer una sección de 1,5 milímetros cuadrados.

Las conexiones y reparaciones del equipamiento eléctrico debe realizarlas solo un experto electricista.

En caso de posibles dudas, indique los siguientes datos:

• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor

Tipo de conexión Y

Si el cable de conexión a la red de este producto está dañado, el fabricante o su servicio a clientes, o bien una persona cualificada similar deben sustituirla para evitar peligros.

12. Almacenamiento

Almacene el aparato y sus accesorios en un lugar oscuro, seco y sin riesgo de heladas, donde no esté al alcance de niños. La temperatura óptima de almacenamiento oscila entre los 5 °C y 30 °C. Conserve la herramienta eléctrica en su embalaje original.

13. Eliminación y reciclaje

Notas sobre el embalaje

Los materiales de embalaje son reciclables. Des- eche los embalajes de forma respetuosa con el medio ambiente.

Notas sobre la Ley alemana de Aparatos Eléctricos y Electrónicos (ElektroG, por sus siglas en alemán)

Los residuos de equipos eléctricos y electrónicos no forman parte de la basura doméstica, sino que deben recogerse o eliminarse por separado.

• Antes de la entrega, deben retirarse, libres de daños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado. Su eliminación está regulada por la ley alemana de baterías.
• Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolverlas después de su uso.
• El usuario final es responsable de eliminar sus datos personales en el aparato usado que se va a desechar.
• El símbolo del contenedor con ruedas tachado significa que los aparatos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.
• Los residuos de aparatos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares:
• Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales).
• Puntos de venta de dispositivos electrónicos (físicos y en línea), siempre que los distribuidores comerciales estén obligados a retirarlos o los ofrezcan voluntariamente.
• Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 centímetros, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o bien llevarlos a otro punto de recogida autorizado en su zona.
• En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolución adicionales de los fabricantes y distribuidores.

- Si el fabricante entrega un aparato eléctrico nuevo a un domicilio particular, el fabricante puede encargarse de que el aparato eléctrico usado sea recogido de forma gratuita a petición del usuario final. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.

- Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Europea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de aparatos eléctricos y electrónicos.

14. Solución de averías

La tabla siguiente indica síntomas de fallo y describe cómo se pueden solucionar si su producto no funciona correctamente. Si no es capaz de localizar y eliminar así el problema, póngase en contacto con su taller de servicio.

Avería Posible causa Solución
El motor no arranca. Motor, cable o clavija defectuosos, fusibles quemados.	Encargue a un profesional la revisión de la máquina. Nunca repare el motor usted mismo. Atención Revise los fusibles y reemplácelos si es necesario.
El motor arranca de manera lenta y no alcanza la velocidad de servicio.	Tensión demasiado baja, bobinas dañadas, condensador quemado.	Encargue a un proveedor de energía la comprobación de la tensión. Encargue a un profesional que compruebe el motor. Encargue a un profesional la sustitución del condensador.
El motor hace demasiado ruido.	Bobinas dañadas, motor averiado.	Encargue a un profesional que compruebe el motor.
El motor no alcanza su potencia máxima.	Circuitos eléctricos de la red sobrecargados (lámparas, otros motores, etc.).	No utilice otros aparatos o motores en el mismo circuito eléctrico.
El motor se sobrecalienta con facilidad.	Sobrecarga del motor, insuficiente refrigeración del motor.	Evite sobrecargar el motor durante el amolado y elimine el polvo del motor para asegurar un enfriamiento óptimo del mismo.

Los defectos evidentes deberán ser notificados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega. Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de fabricación. Las piezas que no son fabricadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modificaciones, aminoraciones y otros derechos de indemnización por daños y perjuicios.

Garantia PT
