BG200AL - Dzirnaviņas SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Slīpmašīna (dzirnaviņas)
Zīmols	Scheppach
Modelis	BG200AL
Izmēri (G x P x A)	400 x 200 x 390 mm
Svars	16,5 kg
Barošana	230-240 V~ / 50 Hz, 550 W
Tukšgaitas ātrums	2980 apgr./min
Slīpripu diametrs	200 mm (kreisā un labā)
Slīpripu urbums	15,88 mm
Slīpripu platums	Kreisā: 25 mm, Labā: 40 mm
Slīpripu graudainums	Kreisā: 60, Labā: 100
Aktivizācijas laiks	S2 30 min (īslaicīga darbība)
Skaņas spiediena līmenis	79 dB(A) (nenoteiktība 3 dB)
Skaņas jaudas līmenis	92 dB(A) (nenoteiktība 3 dB)
Galvenās funkcijas	Metālu, plastmasu un citu materiālu slīpēšana un pulēšana
Drošības aprīkojums	Aizsargekrāni, dzirksteļu aizsardzība, regulējams instrumentu turētājs, dzesēšanas ūdens tvertne
Apkope un tīrīšana	Tīrīt pēc katras lietošanas ar mitru drānu un melnajām ziepēm; neizmantot šķīdinātājus; pārbaudīt slīpripu nodilumu
Nodiluma daļas	Abrazīvie, oglekļa birstes, slīpripas, ķīļsiksnas
Remontējamība	Remonts tikai kvalificētam speciālistam; izmantot oriģinālās detaļas
Garantija	Normatīvais termiņš; bojātās detaļas nomaina bez maksas saskaņā ar nosacījumiem

Bieži uzdotie jautājumi - BG200AL SCHEPPACH

Kāda ir Scheppach BG200AL slīpmašīnas jauda?

Motora patērētā jauda ir 550 W pie sprieguma 230-240 V~ / 50 Hz.

Kādas slīpripas tiek piegādātas ar BG200AL?

Divas slīpripas ar diametru 200 mm: viena kreisajā pusē ar graudainību 60 (rupja) un viena labajā pusē ar graudainību 100 (smalka).

Kā noregulēt atstarpi starp instrumenta turētāju un slīpripu?

Atstarpe nedrīkst pārsniegt 2 mm. Piestipriniet instrumenta turētāju pie slīpripas aizsarga ar 2 sešstūra skrūvēm un 2 paplāksnēm.

Kāds ir maksimālais nepārtrauktas lietošanas ilgums?

Darbības ilgums ir S2 30 minūtes: pēc 30 minūšu darbības ar pilnu slodzi izslēdziet ierīci, lai tā atdziest.

Vai es varu izmantot slīpmašīnu koka vai plastmasas slīpēšanai?

Pareiza lietošana ir metālu, plastmasu un citu piemērotu materiālu slīpēšana un pulēšana. Neizmantojiet materiālus, kas satur azbestu vai ir viegli uzliesmojoši.

Kā nomainīt nodilušu slīpripu?

1. Atvienojiet ierīci. 2. Atskrūvējiet dzirksteļu aizsardzību un aizsargekrānu. 3. Noņemiet skrūves un gala plāksni. 4. Noņemiet ārējo atloku un veco slīpripu. 5. Uzstādiet jauno slīpripu (saglabājiet kartona paplāksnes). 6. Salieciet atpakaļ apgrieztā secībā. Nepievelciet uzgriezni pārāk cieši.

Kādi aizsardzības līdzekļi ir jāvalkā?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, pretputekļu masku un cimdus. Dzirksteles un izšļakstījumi ir bīstami.

Kā tīrīt slīpmašīnu?

Pirms tīrīšanas atvienojiet kontaktdakšu. Izmantojiet mitru drānu ar nedaudz melnajām ziepēm. Neizmantojiet šķīdinātājus vai agresīvus produktus. Pārliecinieties, ka ūdens neiekļūst ierīcē.

Ko darīt, ja motors neiedarbinās?

Pārbaudiet drošinātājus, barošanas kabeli un kontaktligzdu. Ja problēma joprojām pastāv, lieciet pārbaudīt mašīnu speciālistam. Nekad nereperējiet motoru pats.

Vai ir iespējams piestiprināt slīpmašīnu pie darbagalda?

Jā, ierīcei ir urbumi montāžai uz darbagalda (1. att., 6. atzīme). Pirms lietošanas to stingri pieskrūvējiet, lai nodrošinātu stabilitāti.

LIETOŠANAS INSTRUKCIJA BG200AL SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju.
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ražojuma krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
⚠ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....180
2. lerīces apraksts (1. att.) 180
3. Piegādes komplekts 180
4. Noteikumiem atbilstoša lietošana.... 180
5. Vispārējie drošības norādījumi.... 181
6. Tehniskie dati....184
7. Montāža 185
8. Pirms lietošanas sākšanas....185
9. Lietošana 185
10. Tīrīšana un apkope....186
11. Pieslēgšana elektrotīklam 186
12. Glabāšana 187
13. Utilizacija un otrreizēja izmantošana.... 187
14. Traucējumu novēršana.... 188
15. Atbilstības deklarācija....295

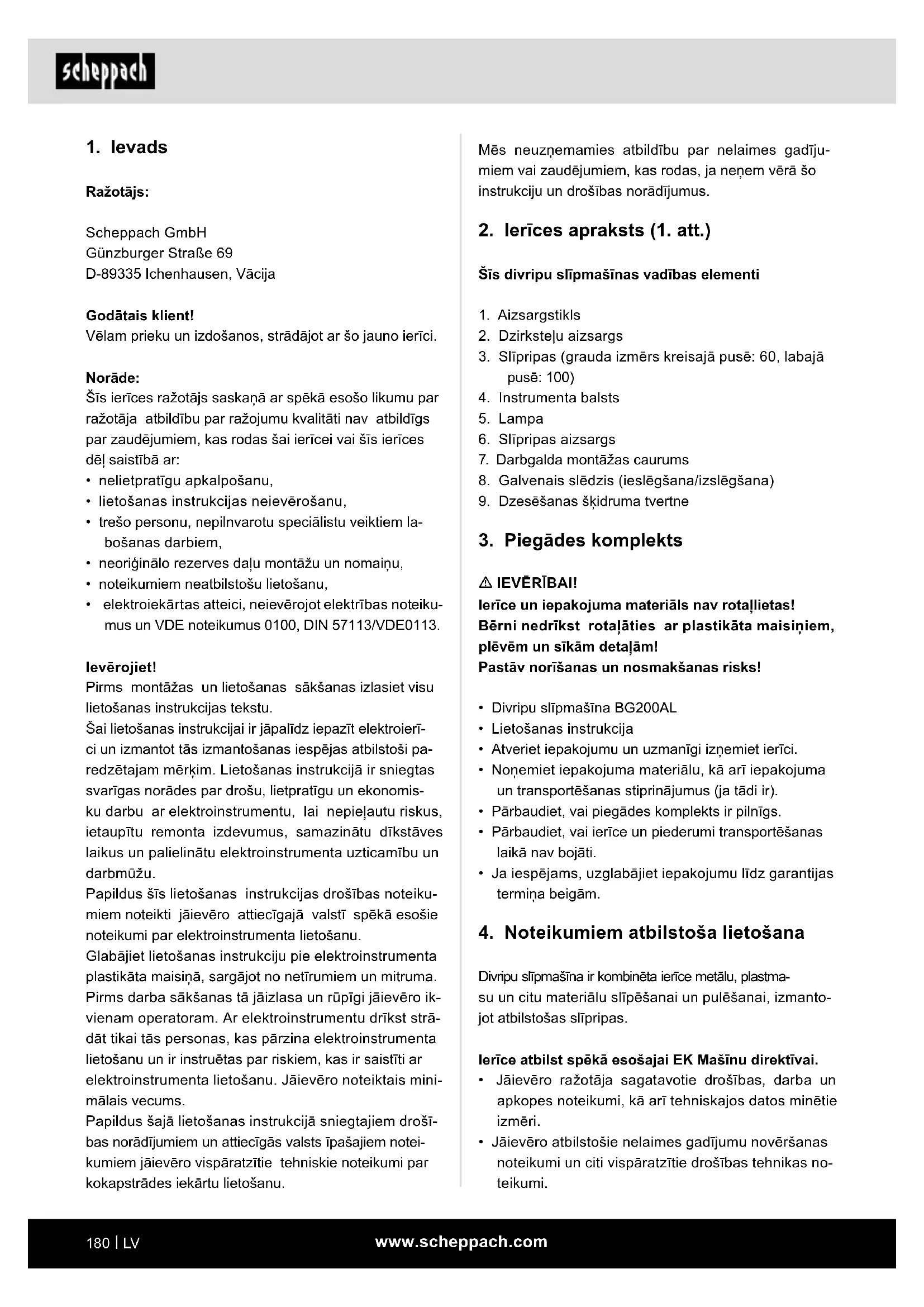

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nelietpratīgu apkalpošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem,
• neoriginālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar elektroinstrumentu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar elektroinstrumenta lietošanu. Jāievēro noteiktais mini-mālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. att.)

Šis divripu slipmašinas vadības elementi

1. Aizsargstikls
2. Dzirkstelu aizsargs
3. Slīpripas (grauda izmērs kreisajā pusē: 60, labajā pusē: 100)
4. Instrumenta balsts
5. Lampa
6. Slīpripas aizsargs
7. Darbgalda montāžas caurums
8. Galvenais slēdzis (ieslēgšana/izslēgšana)
9. Dzesēšanas škidruma tvertne

3. Piegādes komplekts

⚠ IEVÊRÎBAI!

lerīce un iepakojuma materiāls nav rotallietas!

Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām!

Pastāv norīšanas un nosmakšanas risks!

• Divripu slīpmašina BG200AL
• Lietošanas instrukcija
- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

4. Noteikumiem atbilstoša lietošana

Divripu slīpmašina ir kombinēta ierīce metālu, plastmasu un citu materiālu slīpēšanai un pulēšanai, izmanto-jot atbilstošas slīpripas.

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai.

• Jäievēro ražotāja sagatavotie drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.

• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

• lerīci drīkst lietot, apkopt vai labot tikai kompetentas personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīgas ierīces izmaiņas izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.

• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietoša-nas, ir atbildīqs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

Atlikušie riski

Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus atlikušo risku faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• Pieskaršanās slīpripai nenosegtā zonā.
• Dalu izmete no bojātām slīpripām.
  • Darba materiālu un to dalu izmete.
• dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi;
• Plaušu bojājumi, ja nelieto piemērotu putekļu aiz-sargmasku.
• Veselības kaitējumi, kas izriet no delnu-roku vibrāci-jām, ja ierīci izmanto ilgāku laika posmu vai nepienā-cīgi vada un apkopi.
• Bīstamība, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.

5. Vispārējie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS!

Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektro-instruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotikla (ar tikla vadu), un uz elektroinstrumentiem, kurus darbina no akumulatora (bez tikla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroins-trumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroierīcē palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa- lielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti ari darbiem ārpus telpām. Dar-biem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

1. Elektroinstrumenta lietošana un apstrāde

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un piederumus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus un darbinstrumentu utt. atbilstoši šim norā-dēm. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Δ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Drošības norādījumi galda slīpmašinām

Pirms katras izmantošanas pārbaudiet darbinstrumentus, piem., slīpripas, vai nav atškēlumu un plaisu. Ja jūs esat pārbaudījis un ievietojis darbinstrumentu, uzturieties pats un tuvumā esošās personas ārpus rotējošā darbinstrumenta plaknes un ľaujiet ierīcei 1 min. darboties ar maksimālo apgriezienu skaitu. Bojātie darbinstrumenti lūzt lielākoties šajā pārbaudes laikā.

b) Darbinstrumenta pieļaujamajam apgriezienu skaitam jābūt vismaz tik lielam, kāds maksimālais apgriezienu skaits ir norādīts uz elektroinstrumenta. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt.

c) Nekad neslīpējiet uz slīpripas sānu virsmām.

Slīpēšana uz sānu virsmām var radīt slīpripas plīšanu un izškīšanu.

△ lerīcei pielāgoti drošības norādījumi par divripu slīpmašīnu

- Nepieskarieties tikla barošanas kabelim, ja tas ir bojāts vai nogriezts lietošanas laikā. Nekavējoties atvienojiet tikla kontaktspraudni un pēc tam uzticiet vienīgi speciālistam vai kompetentajam servisa centram veikt ierīces labošanu.

- Nelietojiet ierīci, ja tā ir mitra, un arī mitrā vidē.

- Ja darbojaties ārpus telpām, pievienojiet ierīci, izmantojot noplūdstrāvas aizsargslēdzi ar maksimāli 30 mA atkrišanas strāvu. Ārpus telpām izmantojiet tikai atlautu pagarinātāja kabeli.

- Bīstamības gadījumā nekavējoties atvienojiet tīkla kontaktspraudni no kontaktligzdas.

- Vienmēr vadiet tīkla barošanas kabeli uz aizmuguri prom no ierīces.

- Ugunsbīstamība, ko rada dzirksteļošana! Kad jūs slīpējat metālus, rodas dzirksteļošana. Tādēļ noteikti uzmaniet, lai personas netiktu apdraudētas, un aizdedzināmi materiāli neatrastos darba zonas tuvumā.

⚠ Brīdinājums! Indīgi tvaiki!

Kaitīgu / indīgu putekļu apstrāde nozīmē veselības kaitējumu operatoram vai tuvumā esošām personām.

- Lietojia aizsargbrilles, ausu aizsargus, pu- teklu aizsargmasku un aizsargcimdus. Ap- dedzināšanās risks!

Darba materiāls slīpēšanas laikā sakarst. Nekad nesatveriet to aiz apstrādājamās vietas un ľaujiet tai pietiekami atdzist. Tieši ilgāku slīpēšanas darbu laikā arvien no jauna pārtrauciet apstrādi un ľaujiet darba materiālam atdzist, pirms turpināt slīpēšanu. Nevajadzētu pārsniegt ilgstošas lietošanas režīmu, kas ilgst 30 minūtes.

- Divripu slīpmašina ir izstrādāta sausai metāla virsmu plakanai slīpēšanai. lerīci drīkst izmantot tikai sausai slīpēšanai.

- Nedrīkst apstrādāt azbestu saturošu materiālu. Az-bests ir uzskatāms par kancerogēnu. Neizmantojiet bojātas slīpripas.

- Izmantojiet tikai slīpripas, kuru dati sakrīt ar ierīces datu plāksnīti. Cirkulācijas ātrumam vajadzētu būt vienādam vai lielākam par norādīto skaitli.

- Periodiski pieregulējiet aizsarga turētāju (dzirksteļu novirzītāju) un aizsargstiklus tādā veidā, lai izlīdzi-nātu slīpripu nodilumu. Nodrošiniet iespējami mazu attālumu.

- Nepieļaujiet saskari ar darbojošos slīpripu.

- Nelietojiet ierīci bez uzraudzības.

- Nekad neizmantojiet ierīci citam nolūkam.

- Vienmēr uzmaniet, lai ierīce būtu izslēgta, pirms ie-vietojat tīkla kontaktspraudni kontaktligzdā.

- Vienmēr vispirms ieslēdziet ierīci un tad vadiet darba materiālu pret slīpripu. Pēc apstrādes noceliet darba materiālu un tad izslēdziet ierīci.

- Vienmēr stingri ar abām rokām noturiet darba materiālu.

- Nodrošiniet drošu pozīciju.

- Laujiet slīpripai pēc metālu apstrādes pilnīgi apstāties.

- Darba pārtraukumos, pirms jebkādu darbu veikšanas pie ierīces un ierīces nelietošanas laikā vienmēr atvienojiet kontaktspraudni no kontaktligzdas.

- Uzmanīgi un rūpīgi rīkojieties ar ierīci. Ierīcei vienmēr jābūt tīrai, sausai un nenotraipītai ar ellu vai smērvielu.

- Esiet vienmēr uzmanīgs! Vienmēr uzmaniet, ko darāt, un rīkojieties prātīgi. Nekādā ziņā nelietojiet ierīci, ja neesat koncentrējies vai jūtaties nevesels.

• Slīpripas jāuzglabā tādā veidā, lai tās nebūtu pakļautas mehāniskiem bojājumiem un kaitīgām apkārtējās vides iedarbībām.
• Neizmantojiet bojātas vai deformētas slīpripas.
• Bieži pārbaudiet dzirksteļu aizsarga iestatījumu un atbilstoši pieregulējiet slīpripas nolietojumam. Nodrošiniet iespējami mazu attālumu starp dzirksteļu aizsargu un slīpripu (ne lielāku par 2 mm).
• Bieži pārbaudiet instrumenta balsta iestatījumu un atbilstošo pieregulējiet slīpripas nolietojumam. Nodrošiniet iespējami mazu attālumu starp dzirksteļu aizsargu un slīpripu (ne lielāku par 2 mm).
• Izmantojiet tikai slīpripas, kuru caurums precīzi iederas uz divripu slīpmašīnas vārpstas. Neizmanto-jiet slīpripas ar pārāk mazu caurumu.
• Pārmērīgi nepiegrieziet ripas uzgriezni.
• Neslīpējiet ar aukstu slīpripu. Laujiet slīpripai pirms darba sākuma darboties vienu minūti tukšgaitā.
• Neslīpējiet gar slīpripas sānu virsmām. Slīpējiet tikai priekšpusē.
• Neuzklājiet dzesēšanas līdzekli tieši uz slīpripas. Dzesēšanas līdzeklis var negatīvi ietekmēt slīpripas saistes stiprību un tādējādi radīt atteici.
• Dzirksteles var būt bīstamas. Neslīpējiet viegli uzliesmojošu gāzu vai šķidrumu tuvumā.
• leslēdzot ierīci stāviet sāņus no slīpripas.
• Pieslīpējiet slīpripu tikai priekšpusē. Slīpējot pie sānu virsmām, slīpripa var klūt pārāk plāna drošai lietošanai.
• Slīpēšana rada karstumu. Pieskarieties pie darba materiāla tikai tad, kad tas ir pietiekami atdzisi.
• Izmantojiet tikai tādas slīpripas, kas ir izstrādātas drošai lietošanai uz divripu slīpmašīnas. Neizmantojiet slīpripu, kuras norādītais maksimālais cirkulācijas ātrums ir mazāks par ierīces apgriezienu skaitu norādi.

6. Tehniskie dati

Konstruktivie izmēri G x P x A 400 x 200 x 390 mm

Ripas ø kreisajā / labajā pusē	200/200 mm
Ripas urbuma ø	15,88 mm
Ripas platums kreisajā / la-bajā pusē	25/40 mm
Svars	16,5 kg
Motors	230 - 240 V ~ / 50 Hz
leejas jauda	550 W
Apgriezienu skaits	2980 1/min

Paturētas tiesības veikt tehniskas izmaiņas!

leslēgšanas ilgums:

leslēgšanas ilgums S2 30 min (īslaicīgs režīms) liecina, ka motoru drīkst nepārtraukti noslogot ar nominālo jaudu (550 W) tikai datu plāksnītē norādīto laiku (30 min). Pretējā gadījumā tas nepieļaujami sasiltu. Pārtraukuma laikā motors atdziest atkal līdz savai sākuma temperatūrai.

Troksnis

Trokšnu vērtības bija noteiktas atbilstoši standarta EN 62841 prasībām.

Skañas spiediena līmenis L _pA 79 dB

Klūda K _pA 3

Skañas jaudas līmenis L _WA 92 dB

Klūda K _WA 3

Lietojiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

⚠ Brīdinājums!

Norādītā vibrācijas emisijas vērtība ir izmērīta saska- nā ar standartizētu pārbaudes metodi, un var atšķirties atkarībā no elektroinstrumenta lietošanas veida, un izņēmuma gadījumos tā var pārsniegt norādīto vērtību.

Norādīto vibrācijas emisijas vērtību var izmantot elektroinstrumenta salīdzinājumam ar citu elektroinstrumentu.

Norādīto vibrācijas emisijas vērtību var izmantot arī vērtības samazināšanas novērtējumam.

lerobežojiet skaņas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Piemēram, vibrācijas slodzi var mazināt, ierīces lietošanas laikā valkājot cimdus un ierobežojot darba laiku ar darbarīku. Turklāt jāievēro visas ekspluatācijas cikla daļas (piem., laiki, kuros elektroinstruments tiek izslēgts, un tādas, kad tas ir ieslēgts, bet darbojas bez slodzes).

7. Montāža

Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem. Vienmēr atvienojiet tīkla kontaktspraudni, pirms veicat ierīces iestatījumus.

Pirms jebkādiem apkopes un montāzas darbiem atvienojiet tīkla kontaktspraudni.

• lerīce stabili jāuzstāda, t.i., pieskrūvējot to uz darb-galda u. tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
• Slīpripām jāspēj brīvi griezties.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

△ Drošības norādījums! Pievienojiet ierīci tikai tad, kad ir pabeigti visi montāžas un regulēšanas darbi, bija izlasīta un izprasta lietošanas instrukcija un drošības norādījumi.

Montāža

Instrumentu balsti (1./4. att.)

Pieskrūvējiet instrumenta balstu (4) pie slīpripas aizsarga, izmantojot 2 sešstūrgalvas skrūves un 2 paplāksnes. Attālums starp slīpripu un instrumenta balstu jānoregulē maks. 2 mm.

Dzirksteļu aizsargs (2. att.)

Pieskrūvējiet dzirksteļu aizsargu pie slīpripas aizsarga, izmantojot skrūvi ar krustveida rievu un paplāksni. At-tālumam līdz slīpripai vajadzētu būt maks. 2 mm.

Aizsargstikli (3., 4. att.)

1. Uzstādiet aizsargstiklu pie piespiedējplāksnes, izmantojot 2 skrūves ar krustveida rievu M4, paplāksnēm un sešstūra uzgriežniem.
2. Stiprinājuma skavu ievada piespiedējplāksnē un iespiež, izmantojot skrūvi ar pusapaļu plakanu galvu M6 ar paplāksni un uzgriezni.
3. Pieskrūvējiet visu bloku pie slīpripas aizsarga, izmantojot U-veida skavu, sešstūrgalvas skrūvi M8 un paplāksni.

Aizsargs ir individuāli noregulējams, tā ka lietotāja acis ir aizsargātas slīpēšanas procesa laikā.

8. Pirms lietošanas sākšanas

Lietošanas noteikumi

Pirms divripu slīpmašīnas lietošanas sākšanas ievēro- jiet šādus punktus:

• Nospiediet galveno slēdzi. Nogaidiet, līdz slīpripa sasniedz maksimālo ātrumu. Tikai tad sāciet slīpēšanu.
• Stingri turiet darba materiālu uz instrumenta balsta un lēnām vienmērīgi pievirziet pie slīpripas.
• Slīpēšana var samazināt slīpripas ātrumu. Tādā gadījumā mazliet samaziniet spiedienu, līdz ripa atkal sasniedz savu pilno ātrumu.

⚠ IEVÊRÎBAI!

• Mazus darba materiālus vajadzētu noturēt ar knaiblēm vai tamlīdzīgu instrumentu.
• Slīpējiet tikai pie slīpripas priekšpuses, nekad pie sānu virsmām.
• Tā kā lielākā daļa materiālu sakarst, ar darba materiālu jārīkojas ārkārtīgi uzmanīgi.

9. Lietošana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

leslēgšana / izslēgšana

• Lai ieslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (8) pozīcijā "ON".
• Lai izslēgtu, pārvietojiet ieslēgšanas / izslēgšanas slēdzi (8) pozīcijā "Off".

Sāciet slīpēšanu tikai tad, kad ierīce ir sasniegusi maksimālo apgriezienu skaitu.

Norādes darbam

• levērojiet, ka ar darba materiāla nelielu spiedienu uz slīpripu panāk vislabākos rezultātus, jo tādā gadīju-mā darbojas ar nemainīgu apgriezienu skaitu. Pārāk spēcīgs spiediens uz darba materiālu palēnina slīpripu vai apstādina to, tas pārslogo motoru un nepa-trina darba procesu.
• Jūsu drošībai vienmēr nostipriniet darba materiālus ar skrūvspīlēm vai līmspīlēm.

Slīpēšana

- Uzlieciet darba materiāla paliktni (4) un lēnām pievirziet vajadzīgajā leŋkī pie slīpripas (3), līdz tas pie-skaras pie slīpripas.

• Lai iegūtu optimālu slīpēšanas rezultātu un vienmērīgi nolietotu slīpripu (3), darba materiālu vajadzētu mazliet pavirzīt šurpu turpu pie slīpripas (3).
• Arvien no jauna laujiet darba materiālam atdzist.

levērībai!

Ja darba laikā ripa nosprostojas, noņemiet darba materiālu un nogaidiet, līdz ierīce sasniedz savu maksimālo apgriezienu skaitu.

Slīpripas maina

IEVĚRĪBAI! Lai novērstu savainojumus, ko rada nejauši iedarbināta divripu slīpmašīna, pirms slīpripas maiņas ierīce vienmēr jāizslēdz (slēdža stāvoklis po-zīcijā "0") un jāatvieno tikla kontaktspraudnis no kontaktligzdas.

• Palaidiet valīgāk dzirksteļu aizsargu un aizsargstiklu un iespējami tālu izvelciet ārā, taču nenomontējiet.
• Palaidiet valīgāk instrumenta balstu un iespējami tālu izvelciet ārā.
• Nomontējiet skrūves un nonemiet gala plāksni.
• Nonemiet ārējo atloku un veco slīpripu, uzlieciet jau-nu slīpripu.

Norāde:

• Nenoņemiet jaunās slīpripas sānos piestiprinātos kartona diskus, jo tie atbalsta atloku drošu saķeri pret slīpripu.
• Pārbaudiet, vai jaunajai slīpripai nav plaisu vai citu redzamu bojājumu un, ja nepieciešams, to utilizējiet.
• Uzlieciet atpakal atloku un uzgriezni.
• Pievelciet uzgriezni ne pārāk stingri ar uzgriežnu atslēgu, citādi slīpripa var saplīst.
• Uzstādiet atpakal gala plāksni.
• Precīzi noregulējiet instrumenta balstu, dzirksteļu aizsargu un aizsargstiklu saskaņā ar montāžas instrukciju.

Slīpripas nonemšanas ierīce

Slīpripas nonemšanas ierīce ir instruments slīpripas izlīdzināšanai.

Viegli spiediet pret slīpripu, neradot dzirksteles. Pārvietojiet nonemšanas ierīci uz sāniem visā slīpripas platumā.

⚠️ levērībai! Vienmēr lietojiet aizsargbrilles.

10. Tīrīšana un apkope

Pirms jebkādiem tīrīšanas darbiem atvienojiet tikla kontaktspraudni.

Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
  • Tīriet ierīci uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdi-nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: abrazīvie līdzekļi, ogles suka, no-līdzināšanas diski, lenka kalibrs, kīlsiksna

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgu-mam un izmantotajam pagarinātāja vadam jāat-bilst šiem noteikumiem. Elektroinstalācijas uz-stādīšanas, labošanas un apkopes darbus drīkst veikt tikai speciālists.

Svarīgas norādes

Elektromotors ir izveidots darba režīmam S 1. Motora pārslodzes gadījumā tas automātiski izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektriskais pieslēguma vads

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar markējumu H05VV-F.

Tipa markejuma uzdrukatais teksts uz pieslēguma ka- beļa ir obligāts.

Mainstrāvas motors

• Tīkla spriegumam jābūt 230 - 240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

Pievienošanas veids Y

Ja tiek sabojāts šī ražojuma tīkla pieslēguma vads, ražotājam vai tā klientu servisam, vai tamlīdzīgi kvalifi-cētai personali tas jānomaina, lai nepielautu bīstamību.

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimāla uzglabāšanas temperatūra atrodas no 5 līdz 30 °C robežās. Uzglabājiet elektroinstrumentu originālajā iepakojumā.

13. Utilizacija un otrreizēja izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzešanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

14. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ražojums nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Motors nedarbojas. Bojāts	motors, kabelis vai kontaktspraudnis, sadeguši drošinātāji.	Uzticiet speciālistam pārbaudīt ierīci. Nekad nelabojiet motoru patstāvīgi. levērībai! Pārbaudiet drošinātājus un, ja nepieciešams, nomainiet tos.
Motors iedarbinās lēni un nesasniedz darba apgriezienu skaitu.	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators.	Uzticiet energoapgādes uzņēmumam pārbaudīt spriegumu. Uzticiet speciālistam pārbaudīt motoru. Uzticiet speciālistam nomainīt kondensatoru.
Motors ir pārāk skaļš. Bojāti tinumi, bojāts motors. Uzticiet speciālistam pārbaudīt motoru.
Motors nesasniedz pilnu jaudu.	Pārslogotas strāvas kēdes tīklā (lampas, citi motori utt.).	Neizmantojiet citas ierīces vai motorus tajā pašā strāvas kēdē.
Motors viegli pārkarst. Motora pārslodze, motora nepietiekama dzesēšana.		Nepieļaujiet motora pārslodzi slīpēšanas laikā un notīriet putekļus no motora, lai nodrošinātu motora optimālu dzesēšanu.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
