BG200AL - Kvarn SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Bänkslipmaskin
Märke	Scheppach
Modell	BG200AL
Mått (L x B x H)	400 x 200 x 390 mm
Vikt	16,5 kg
Spänning	230-240 V~ / 50 Hz, 550 W
Tomgångsvarvtal	2980 varv/min
Slipskivans diameter	200 mm (vänster och höger)
Slipskivans hål	15,88 mm
Slipskivans bredd	Vänster: 25 mm, Höger: 40 mm
Slipskivornas kornstorlek	Vänster: 60, Höger: 100
Driftstid	S2 30 min (korttidsdrift)
Ljudtrycksnivå	79 dB(A) (osäkerhet 3 dB)
Ljudeffektnivå	92 dB(A) (osäkerhet 3 dB)
Huvudfunktioner	Slipning och polering av metaller, plaster och andra material
Säkerhetsutrustning	Skyddsglas, gnistskydd, justerbart verktygsstöd, kylvattenbehållare
Underhåll och rengöring	Rengör efter varje användning med fuktig trasa och svart såpa; använd inte lösningsmedel; kontrollera slipskivornas slitage
Slitageartiklar	Slipmedel, kolborstar, slipskivor, kilremmar
Reparationsmöjligheter	Reparationer endast av kvalificerad specialist; använd originaldelar
Garanti	Lagstadgad garanti; defekta delar byts ut gratis under förutsättning

Vanliga frågor - BG200AL SCHEPPACH

Vilken effekt har Scheppach BG200AL bänkslip?

Motorn har en ineffekt på 550 W vid en spänning på 230-240 V~ / 50 Hz.

Vilka slipskivor medföljer BG200AL?

Två slipskivor med 200 mm diameter: en till vänster med kornstorlek 60 (grov) och en till höger med kornstorlek 100 (fin).

Hur ställer man in avståndet mellan verktygsstödet och slipskivan?

Avståndet får inte överstiga 2 mm. Fäst verktygsstödet på slipskyddsskivan med 2 sexkantsskruvar och 2 brickor.

Vad är maximal drifttid för kontinuerlig användning?

Driftstiden är S2 30 minuter: efter 30 minuters drift på full last, stäng av apparaten för att låta den svalna.

Kan jag använda bänkslipen för att slipa trä eller plast?

Ändamålsenlig användning är slipning och polering av metaller, plaster och andra lämpliga material. Använd inte material som innehåller asbest eller är brandfarliga.

Hur byter man en sliten slipskiva?

1. Koppla bort apparaten. 2. Lossa gnistskyddet och skyddsglaset. 3. Ta bort skruv och ändplatta. 4. Avlägsna den yttre flänsen och den gamla slipskivan. 5. Montera den nya slipskivan (behåll pappbrickorna). 6. Montera i omvänd ordning. Dra inte åt muttern för hårt.

Vilken skyddsutrustning ska man bära?

Använd alltid skyddsglasögon, hörselskydd, andningsskydd och handskar. Gnistor och stänk är farliga.

Hur rengör man bänkslipen?

Koppla ur stickkontakten före rengöring. Använd en fuktig trasa med lite svart såpa. Använd inte lösningsmedel eller aggressiva produkter. Se till att vatten inte tränger in i apparaten.

Vad gör man om motorn inte startar?

Kontrollera säkringar, nätkabel och uttag. Om problemet kvarstår, låt en specialist kontrollera maskinen. Reparera aldrig motorn själv.

Går det att montera bänkslipen på en arbetsbänk?

Ja, apparaten har hål för montering på arbetsbänk (fig. 1, pos. 6). Skruva fast den ordentligt före användning för att säkerställa stabilitet.

BRUKSANVISNING BG200AL SCHEPPACH

Förklaring av symbolerna på apparaten

	Varning - läs bruksanvisningen för att minska risken för personskador.
	Använd hörselskydd. Buller kan orsaka hörselskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr splitter, spån och damm från produkten kan det orsaka synförlust.
Obs!	I denna driftanvisning har vi försett ställen som berör din säkerhet med denna symbol
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 191
2. Apparatbeskrivning (bild 1)....191
3. Leveransomfång 191
4. Avsedd användning 191
5. Allmänna säkerhetsanvisningar 192
6. Tekniska specifikationer 195
7. Montering 196
8. Före idrifttagning 196
9. Manövrering....196
10. Rengöring och underhåll 197
11. Elektrisk anslutning.... 197
12. Förvaring.... 198
13. Avfallshantering och återvinning 198
14. Felsökning.... 199
15. Försäkran om överensstämmelse 295

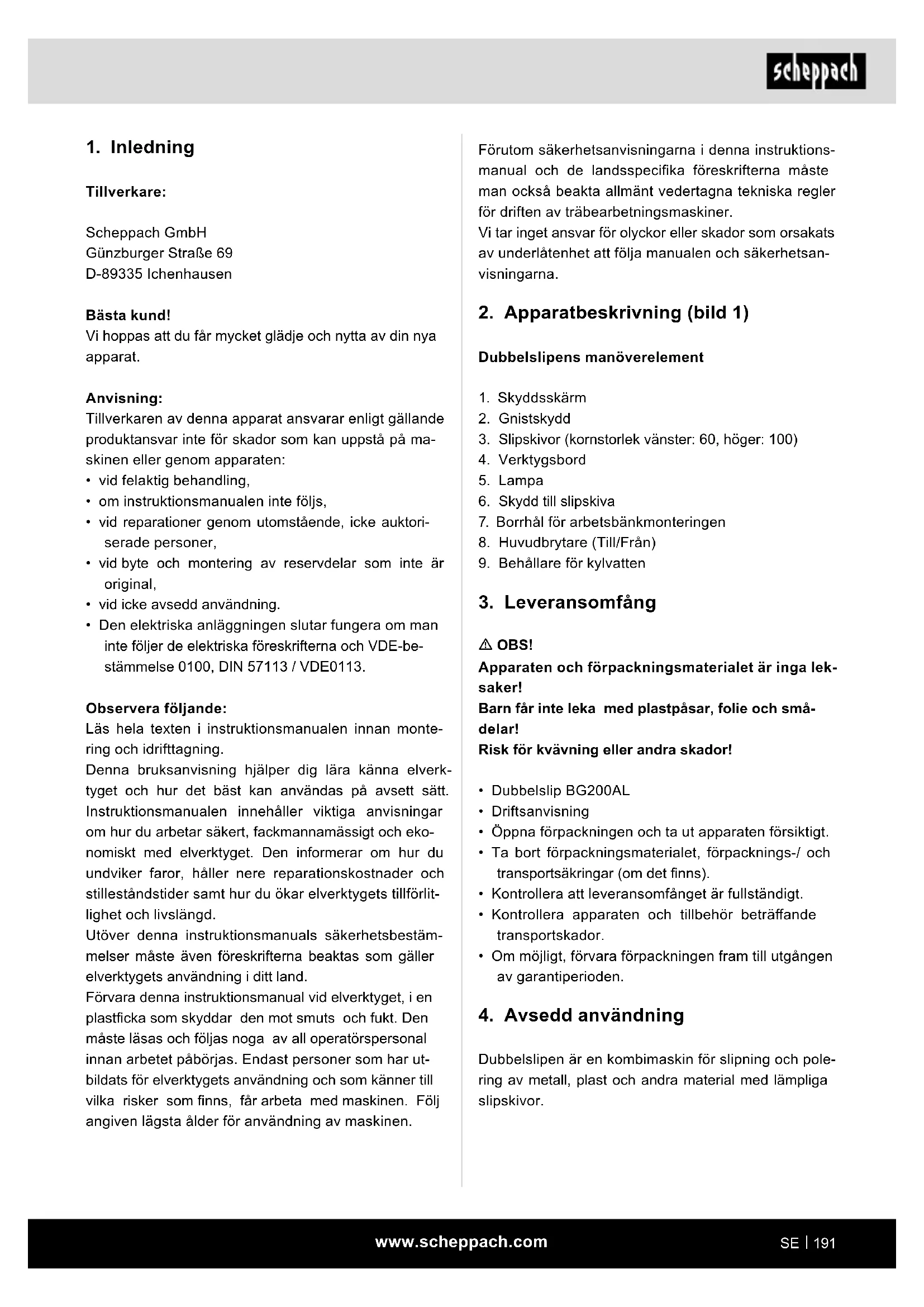

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Anvisning:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom apparaten:

• vid felaktig behandling,
- om instruktionsmanualen inte följs,
- vid reparationer genom utomstående, icke auktoriserade personer,
- vid byte och montering av reservdelar som inte är original,
- vid icke avsedd användning.
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113.

Observera följande:

Läs hela texten i instruktionsmanualen innan montering och idrifttagning.

Denna bruksanvisning hjälper dig lära känna elverktyget och hur det bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med elverktyget. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar elverktygets tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller elverktygets användning i ditt land.

Förvara denna instruktionsmanual vid elverktyget, i en plastficka som skyddar den mot smuts och fukt. Den måste läsas och följas noga av all operatörspersonal innan arbetet påbörjas. Endast personer som har utbildats för elverktygets användning och som känner till vilka risker som finns, får arbeta med maskinen. Följ angiven lägsta ålder för användning av maskinen.

Förutom säkerhetsanvisningarna i denna instruktions-manual och de landsspecifika föreskrifterna måste man också beakta allmänt vedertagna tekniska regler för driften av träbearbetningsmaskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa manualen och säkerhetsanvisningarna.

2. Apparatbeskrivning (bild 1)

Dubbelslipens manöverelement

1. Skyddsskärm
2. Gnistskydd
3. Verktygsbord
4. Lampa
5. Skydd till slipskiva
6. Borrhål för arbetsbänkmonteringen
7. Huvudbrytare (Till/Från)

8. Behållare för kylvatten

9. Slipskivor (kornstorlek vänster: 60, höger: 100)

3. Leveransomfång

OBS!

Apparaten och förpackningsmaterialet är inga leksaker!

Barn får inte leka med plastpåsar, folie och smådelar!

Risk för kvävning eller andra skador!

• Dubbelslip BG200AL
- Driftsanvisning
- Öppna förpackningen och ta ut apparaten försiktigt.
- Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
- Kontrollera att leveransomfånget är fullständigt.
- Kontrollera apparaten och tillbehör beträffande transportskador.
- Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

4. Avsedd användning

Dubbelslipen är en kombimaskin för slipning och polering av metall, plast och andra material med lämpliga slipskivor.

Maskinen uppfyller gällande EU-maskindirektiv.

• Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.
• Tillämpliga föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.
• Maskinen får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.
• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Restrisker

Trots korrekt användning går det inte att helt eliminera vissa kvarstående riskfaktorer. Följande risker kan uppstå på grund av maskinens konstruktion och utförande:

• Undvik kontakt med slipskivan i oskyddade områden.
• Utslungning av delar från skadade slipskivor.
• Arbetsstycken och arbetsstycksdelar kan kastas ut.
• Hörselskador kan uppstå om nödvändiga hörselskydd inte används.
• Lungskador, om lämplig andningsmask inte används.
• Hälsoskador som uppstår genom hand-arm-vibrationer när apparaten används under en längre tid eller inte har skötts och underhållits på korrekt sätt.
• Hälsofara på grund av ström vid användning av icke korrekta elanslutningskablar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Restrisker kan minimeras om säkerhetsanvisningarna och avsedd användning liksom bruksanvisningen beaktas tillsammans.

5. Allmänna säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

⚠ WARNING!

Läs alla säkerhetsanvisningar, instruktioner, il- lustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet "elverktyg" som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elkabel) som batteridrivna elverktyg (utan elkabel).

1. Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlo- ra kontrollen över elverktyget om du blir distraherad.

2. Elsäkerhet

a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elverktyg. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i en elektrisk apparat ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.

f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3. Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.

b) Använd personlig skyddsutrustning och ha all-tid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka personskador.

e) Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

1. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare.

Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5. Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

⚠ WARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Säkerhetsanvisningar för bordsslipmaskiner

a) Använd inte skadade insatsverktyg. Kontrollera alltid innan insättningsverktygen som slipskivor börjar användas avseende splitter-skador och sprickor. När du har kontrollerat och satt in insättningsverktyget håller du och andra personer i närheten er utanför det roterande insättningsverktygets nivå och låter apparaten gå på högsta varvtal under 1 minut. Skadade insatsverktyg bryts oftast under denna testperiod.

b) Insättningsverktygets tillåtna varvtal måste vara minst lika högt som det maximala, högsta varvtalet som är angivet på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.

c) Slipa aldrig på slipskivans sidoytor. Om du slipar på slipytona kan slipskivan spricka och gå i bitar.

⚠️ Apparatspecifika säkerhetsanvisningar för dubbelslipar

• Rör inte elkabeln när den blir skadad eller avkapad under drift. Dra omedelbart ut nätstickkontakten och låt en specialist eller den ansvariga serviceverksta- den reparera apparaten.
• Använd inte maskinen när den är fuktig och inte heller i fuktig miljö.
• När du arbetar utomhus, ska du ansluta maskinen med jordfelsbrytare (FI) som har en utlösningsström på högst 30 mA. Vid arbete utomhus ska du använda bara en sådan förlängningskabel som är godkänd för utomhusbruk.
• Vid fara ska du omedelbart dra ut nätstickkontakten ur uttaget.
• För bort elkabeln mot baksidan av maskinen.
• Brandrisk från kringflygande gnistor! Vid slipning av metaller uppstår flygande gnistor. Se därför till att inga personer kommer i fara och det inte finns brännbart material i närheten av arbetsområdet.

⚠ Varning! Giftiga ångor!

Bearbetning av skadligt/giftigt damm utgör en hälsorisk för användarna och de personer som befinner sig i närheten.

- Använd skyddsglasögon, hörselskydd, andningsmask och skyddshandskar. Risk för brännskador!

Arbetsstycket blir varmt under slipning. Ta inte på det område som ska bearbetas, och låt det svalna tillräckligt länge. Avbryt bearbetningen flera gånger under långa arbetspass, och låt arbetsstycket svalna innan du fortsätter med slipningen. Kontinuerlig drift bör inte överskrida 30 minuter.

• Dubbelslipmaskinen är avsedd för torr ytslipning av metallytor. Maskinen får användas endast för torrslipning.
• Asbesthaltigt material får inte bearbetas. Asbest är cancerframkallande. Använd inte skadade slipski- vor.
• Använd bara sådana slipskivor som har de egenskaper som framgår av maskinens märkskylt. Rotationshastigheten bör vara lika med eller större än det angivna talet.
• Justera skyddshållaren (gnistskyddet) och skyddsskivorna med jämna mellanrum, så att slitaget på slipskivorna jämnas ut. Hålla avståndet så kort som möjligt.
• Undvik kontakt med slipskivan när maskinen är igång.
• Använd inte maskinen obevakad.
• Använd inte maskinen för andra ändamål.
• Se till att maskinen är avstängd innan du sätter i nätstickkontakten i uttaget.
• Sätt först på maskinen och för sedan arbetsstycket mot slipskivan. Efter bearbetningen lyfter du upp arbetsstycket och stänger sedan av maskinen.
• Håll fast arbetsstycket med bägge händerna.
• Se till att maskinen står stadigt.
• Låt slipskivan/-orna stanna helt efter metallbearbetningen.
• Dra ut nätstickkontakten ur uttaget under raster, innan arbete utförs med apparaten och när den inte används.
• Hantera maskinen försiktigt och noga. Maskinen ska alltid vara ren, torr och fri från olja och fett.

• Var hela tiden uppmärksam! Ge akt på vad du gör och agera med sunt förnuft. Använd inte maskinen när du är okoncentrerad eller inte mår bra.

• Slipskivor ska förvaras så att de inte utsätts för mekaniska skador och orsakar skadlig miljöpåverkan.

• Använd inte defekta eller deformerade slipskivor.
• Kontrollera gnistskyddets inställning ofta och efter-justera beroende på slipskivans slitage. Avständet mellan gnistskyddet och slipskivan bör vara så kort som möjligt (inte större än 2 mm).
• Kontrollera verktygsbordets inställning ofta och efterjustera slipskivans slitage därefter. Avständet mellan gnistskyddet och slipskivan bör vara så kort som möjligt (inte större än 2 mm).
• Använd endast slipskivor vars borrhål passar exakt på dubbelslipens axel. Använd inga slipskivor med för litet borrhål.
• Dra inte åt brickmuttern för mycket.
• Slipa inte med kall slipskiva. Låt slipskivan gå på tomgång i en minut innan arbetet påbörjas.
• Slipa inte med slipskivans sidoytor. Slipa endast på framsidan.
• Applicera inte kylmedel direkt på slipskivan. Kylmedel kan påverka slipskivans bindningskraft och på så sätt leda till avbrott.
• Gnistor kan vara farliga. Slipa inte nära antändliga gaser eller vätskor.
• Stå vid sidan av slipskivan när apparaten ska kopplas till.
• Skärp endast slipskivan på framsidan. Genom att slipa på sidoytorna kan slipskivan bli för tunn för säker användning.
• Slipning genererar värme. Ta inte i arbetsstycket för-rän det har svalnat tillräckligt.
• Använd endast slipskivor som är utformade för säker användning på dubbelslipen. Använd ingen slipskiva vars angivna högsta rotationshastighet är lägre än apparatens nominella varvtal.

6. Tekniska specifikationer

Mått L x B x H 400 x 200 x 390 mm

ø skiva vänster/höger 200/200 mm
ø skivborrhål	15,88 mm
Skivbredd vänster/höger	25/40 mm
Vikt	16,5 kg
Motor	230 - 240 V~ / 50 Hz
Effekt	550 W
Varvtal	2980 1/min

Med förbehåll för tekniska ändringar!

Tillkopplingsperiod:

Tillkopplingsperioden S2 30 min (korttidsdrift) informerar om att motorn med märkeffekten (550 W) endast får belastas kontinuerligt under den tid (30 min.) som anges på dataskylten. Annars skulle den bli otillåtet varm. Under pausen kyls motorn av igen till sin utgångstemperaturen.

Buller

Bullervärden har fastställts i enlighet med EN 62841.

Ljudtrycksnivå L _nA 79 dB

Osäkerhet K _nA 3 dB

Ljudeffektnivå L _WA 92 dB

Osäkerhet K_WA 3 dB

Använd hörselskydd.

Buller kan orsaka hörselskador.

⚠ Varning!

Det angivna vibrationsemissionsvärdet har uppmätts med en standardiserad testmetod och det kan ändras och i undantagsfall överstiga det angivna värdet beroende på det sätt på vilket elverktyget används.

Det angivna vibrationsemissionsvärdet kan användas för jämförelse med andra elverktyg.

Det angivna vibrationsemissionsvärdet kan också användas för en preliminär bedömning av maskinens negativa inverkan.

Begränsa buller och vibrationer till ett minimum!

• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fung- erar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Exempel på åtgärder som minskar vibrationsbelastningen är att använda handskar när du använder verktyget liksom att begränsa arbetstiden. Då ska man ta hänsyn till alla delar av driftcykeln (till exempel de tider när elverktyget är avstängt och när det är inkopplad, men körs utan belastning).

7. Montering

Innan maskinen ansluts måste du kontrollera att upp-gifterna på typskylten överensstämmer med de som gäller för elnätet.

Dra alltid ut nätstickkontakten innan du ställer in maskinen.

Dra ut nätstickkontakten före alla underhålls- och monteringsarbeten.

• Maskinen måste ställas upp så att den står stadigt, dvs skruvas fast på en arbetsbänk eller liknande.
• Alla käpor och säkerhetsanordningar måste vara korrekt monterade på maskinen före idrifttagning.
• Slipskivorna måste kunna löpa fritt.
• Innan du ansluter maskinen kontrollerar du att uppgifterna på märkskylten motsvarar dem som gäller för elnätet.

⚠ Säkerhetsanvisning! Anslut apparaten först efter att alla monterings- och justeringsarbeten är avklarade och du har läst och uppfattat instruktionsmanualen och säkerhetsanvisningarna.

Montering

Verktygsbord (bild 1/4)

Skruva fast verktygsbordet (4) med 2 sexkantsskruvar och 2 brickor på skyddet till slipskivan. Avständet mellan slipskivan och verktygsbordet ska ställas in på max. 2 mm.

Gnistskydd (bild 2)

Skruva fast gnistskyddet på skyddet till slipskivan med en krysskruv och bricka. Avständet till slipskivan ska vara max. 2 mm.

Skyddsskärmar (bild 3, bild 4)

1. Montera skyddsglaset på klämplåten med 2 M4-krysskruvar, brickor och sexkantsmuttrar.
2. Fästbygeln förs in i klämplåten och kläms med vagsbulten M6 med brickan och muttern.
3. Skruva fast hela enheten på skyddet till slipskivan med en U-bygel, M8 sexkantskruv och bricka.
   Skyddet kan ställas in individuellt så att användarens ögon är skyddade under slipningen.

8. Före idrifttagning

Driftsanvisningar

Observera följande punkter innan du använder dubbelslipen:

• Tryck på huvudbrytaren. Vänta tills slipskivan när maximal hastighet. Börja slipa först då.
• Håll arbetsstycket stadigt på verktygsbordet och flytta det långsamt jämnt mot slipskivan.
• Slipning kan minska hastigheten på slipskivan. Sänk sedan trycket något tills skivan har nätt full hastighet igen.

A OBS:

• Små arbetsstycken ska hållas med tång eller liknande verktyg.
• Slipa bara framsidan av måltavlan, aldrig sidoytorna.
• Eftersom de flesta material blir varma vid slipning måste arbetsstycket hanteras med extrem försiktighet.

9. Manövrering

⚠ Obs!

Montera klart hela produkten före idrifttagning!

Till-/fränkoppling

• För att starta ställer du strömbrytaren (8) på läge ON.
• Ställ till-/från-brytaren (8) i läget Off för att stänga av.

Börja inte slipa förrän apparaten har uppnått sitt maximala varvtal.

Arbetsinstruktioner

• Tänk på att du får bästa resultat om du har bearbetar arbetsstycket med lätt tryck med slipskivan eftersom den arbetar med konstant hastighet. För högt tryck på arbetsstycket bromsar slipskivan, ibland så mycket att den helt stannar. Det överbelastar motorn och påskyndar inte arbetsprocessen.
• För din egen säkerhet ska du säkra små arbetsstycken med skruvstäd eller skruvtving.

Slipning

• Placera arbetsstycket på arbetsstyckshållaren (4) och för det långsamt mot slipskivan (3) i önskad vin-kel tills det vidrör denna.
• För att uppnå ett optimalt slipresultat och för att slita slipskivan (3) jämnt bör arbetsstycket försiktigt föras fram och tillbaka på slipskivan (3).
  • Låt alltid arbetsstycket svalna.

Obs!

Om skivan skulle fastna under arbetet tar du bort ditt arbetsstycke och väntar tills apparaten åter har nätt sitt högsta varvtal.

Byte av slipskiva

OBS: För att förhindra personskador på grund av oav- siktlig start av dubbelslipen måste apparaten alltid vara frånkopplad (reglageläget på "0") före byte av slipskiva och nätstickkontakten dras ut ur eluttaget.

• Lossa gnistskyddet och skyddsskärmen och dra ut dem så långt som möjligt utan att demontera dem.
• Lossa verktygsbordet och dra ut det så långt som möjligt.
  • Ta bort skruvarna och dra av ändplattan.
• Ta av den yttre flänsen och den gamla slipskivan. Sätt dit den nya slipskivan.

Anvisning:

• Ta inte bort kartongbitarna som sitter på den nya slipskivans sidor eftersom de hjälper flänsen att greppa ordentligt mot slipskivan.
• Kontrollera den nya slipskivan avseende sprickor eller andra synliga skador och kassera vid behov.
• Sätt tillbaka fläns och mutter.
• Dra inte åt muttern för hårt med en skruvnyckel eftersom slipskivan då kan gå sönder.
  • Sätt tillbaka ändplattan.
• Justera verktygsbord, gnistskydd och skyddsskärm på nytt enligt monteringsanvisningen.

Slipskivavrivare

Slipskivavrivaren är ett verktyg för att jämna till slipskivan.

Tryck lätt mot slipskivan - utan att skapa gnistor. Flytta avdragaren i sidled över hela slipskivans bredd.

⚠ Obs! Använd alltid skyddsglasögon.

10. Rengöring och underhåll

Dra ut nätstickkontakten före alla rengöringsarbeten.

Rengöring

• Håll skyddsanordningar, ventilationsöppningar och motorhus fria från damm och smuts. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Rengör apparaten direkt efter varje användning.

- Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen. Vatten som tränger in i en elektrisk apparat ökar risken för elstötar.

Underhåll

Inuti enheten finns inga delar som behöver underhåll.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Slipmedel, kolborste, skärpningsskivor, vinkelmätare, kilrem

* Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter. Installation reparation och underhåll av elsystemet måste utföras av elektriker.

Viktiga anvisningar

Elmotorn är konstruerad för driftsättet S 1. Vid överbelastning av motorn slår denna av sig själv. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på.

Trasig elanslutningssladd

På elektriska anslutningsledningar uppstår det ofta isolationsskador.

Orsaker till detta kan vara:

• Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet om de elektriska anslutningsledningarna är skadade. Kontrollera att anslutningssladden inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor

• Nätspänningen måste vara 230–240 V\~.
• Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Uppgifter på motorns märkskylt

Anslutningstyp Y

Om nätanslutningskabeln till den här produkten skadas måste den bytas ut av tillverkaren eller dennes kund-service eller av en person med liknande kvalifikationer för att undvika fara.

12. Förvaring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagringstemperaturen är mellan 5 och 30 °C. Förvara elverktyget i originalförpackningen.

13. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

• Offentliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter).

• Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.
• Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.
• Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

14. Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgärd
Motorn går inte. Motor, kabel eller stickkontakt defekt, säkringar utlösta.	Låt en specialist kontrollera maskinen. Reparera aldrig motorn på egen hand. Obs! Kontrollera säkringarna och byt ut vid behov.
Motorn går långsamt och kommer inte upp i driftvarvtal.	För låg spänning, lindningar skadade, kondensator bränd.	Kontrollera spänningen hos kraftkällan. Låt kontrollera motorn hos en specialist. Låt en specialist byta ut kondensatorn.
Motor låter för mycket. Lindningar skadade, motor defekt.	Låt kontrollera motorn hos en specialist.
Motorn uppnår inte full effekt.	Strömkretsar i nätet överbelastade (lampor, andra motorer, etc).	Använd inga andra apparater eller motorer i samma strömkrets.
Motorn blir lätt överhettad.	Överbelastning av motorn, otillräcklig kylning av motorn.	Förhindra att motorn överlastas vid slipning och ta bort damm från motorn så att en optimal motorkylning är säkerställd.

Beskadiget elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Forklaring av symbolene på apparatet

- Slå av apparatet när det ikke er i bruk.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
