BG200AL - Malūnas SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Šlifavimo staklės (šlifuoklis)
Prekės ženklas	Scheppach
Modelis	BG200AL
Matmenys (Ilgis x Plotis x Aukštis)	400 x 200 x 390 mm
Svoris	16,5 kg
Maitinimas	230-240 V~ / 50 Hz, 550 W
Tuščiosios eigos greitis	2980 aps./min
Šlifavimo diskų skersmuo	200 mm (kairė ir dešinė)
Šlifavimo diskų anga	15,88 mm
Šlifavimo diskų plotis	Kairė: 25 mm, Dešinė: 40 mm
Šlifavimo diskų grūdėtumas	Kairė: 60, Dešinė: 100
Aktyvavimo trukmė	S2 30 min (trumpalaikis darbas)
Garso slėgio lygis	79 dB(A) (neapibrėžtis 3 dB)
Garso galios lygis	92 dB(A) (neapibrėžtis 3 dB)
Pagrindinės funkcijos	Metalų, plastiko ir kitų medžiagų šlifavimas ir poliravimas
Saugos įranga	Apsauginiai skydai, apsauga nuo kibirkščių, reguliuojamas įrankių laikiklis, aušinimo vandens bakas
Priežiūra ir valymas	Valykite po kiekvieno naudojimo drėgna šluoste ir juoduoju muilu; nenaudokite tirpiklių; patikrinkite diskų susidėvėjimą
Dėvimosios dalys	Abrazyvai, angliniai šepečiai, šlifavimo diskai, trapeciniai diržai
Remonto galimybė	Remontą gali atlikti tik kvalifikuotas specialistas; naudokite originalias dalis
Garantija	Teisinė trukmė; sugedusios dalys keičiamos nemokamai pagal sąlygas

Dažnai užduodami klausimai - BG200AL SCHEPPACH

Kokia yra Scheppach BG200AL šlifavimo staklių galia?

Variklio sunaudojama galia yra 550 W, esant 230-240 V~ / 50 Hz įtampai.

Kokie šlifavimo diskai pateikiami su BG200AL?

Du 200 mm skersmens šlifavimo diskai: kairėje su 60 (stambiu) grūdėtumu, o dešinėje su 100 (smulkiu) grūdėtumu.

Kaip sureguliuoti tarpą tarp įrankio laikiklio ir šlifavimo disko?

Tarpas neturi viršyti 2 mm. Priveržkite įrankio laikiklį prie disko apsaugos dviem šešiakampiais varžtais ir dviem poveržlėmis.

Kokia maksimali nepertraukiamo naudojimo trukmė?

Aktyvavimo trukmė yra S2 30 minučių: po 30 minučių darbo visa apkrova išjunkite prietaisą, kad jis atvėstų.

Ar galiu naudoti šlifavimo stakles medienai ar plastikui šlifuoti?

Teisingas naudojimas apima metalų, plastiko ir kitų tinkamų medžiagų šlifavimą ir poliravimą. Nenaudokite medžiagų, turinčių asbesto arba degių medžiagų.

Kaip pakeisti susidėvėjusį šlifavimo diską?

1. Išjunkite prietaisą. 2. Atlaisvinkite apsaugą nuo kibirkščių ir apsauginį skydą. 3. Nuimkite varžtus ir galinę plokštę. 4. Nuimkite išorinį flanšą ir seną diską. 5. Uždėkite naują diską (išsaugokite kartonines poveržles). 6. Surinkite atvirkštine tvarka. Nepriveržkite per stipriai veržlės.

Kokias apsaugines priemones reikia dėvėti?

Visada dėvėkite apsauginius akinius, klausos apsaugą, antidulkių kaukę ir pirštines. Kibirkštys ir išsvaidytos dalelės yra pavojingos.

Kaip išvalyti šlifavimo stakles?

Prieš valydami atjunkite kištuką. Naudokite drėgną šluostę su šiek tiek juodojo muilo. Nenaudokite tirpiklių ar agresyvių valiklių. Įsitikinkite, kad vanduo nepatektų į prietaisą.

Ką daryti, jei variklis neužsiveda?

Patikrinkite saugiklius, maitinimo laidą ir kištuką. Jei problema išlieka, leiskite mašiną patikrinti specialistui. Niekada patys netaisykite variklio.

Ar galima pritvirtinti šlifavimo stakles ant darbastalio?

Taip, prietaisas turi angas montavimui ant darbastalio (1 pav., 6 poz.). Prieš naudojimą tvirtai prisukite, kad užtikrintumėte stabilumą.

NAUDOJIMO INSTRUKCIJA BG200AL SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite eksploatavimo instrukciją.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš gaminio pasišali-nančių atplaišų, pjuvenų arba dulkių, galima netekti regėjimo.
⚠️ Dėmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. Ivadas.... 169
2. Irenginio aprašymas (1 pav.).... 169
3. Komplektacija 169
4. Naudojimas pagal paskirtį 169
5. Bendrieji saugos nurodymai....170
6. Techniniai duomenys 173
7. Montavimas.... 174
8. Prieš pradedant eksploatuoti.... 174
9. Valdymas 174
10. Valymas ir techninė priežiūra 175
11. Elektros prijungimas 175
12. Laikymas.... 176
13. Utilizavimas ir pakartotinis atgavimas 176
14. Sutrikimų šalinimas.... 177
15. Atitikties deklaracija....295

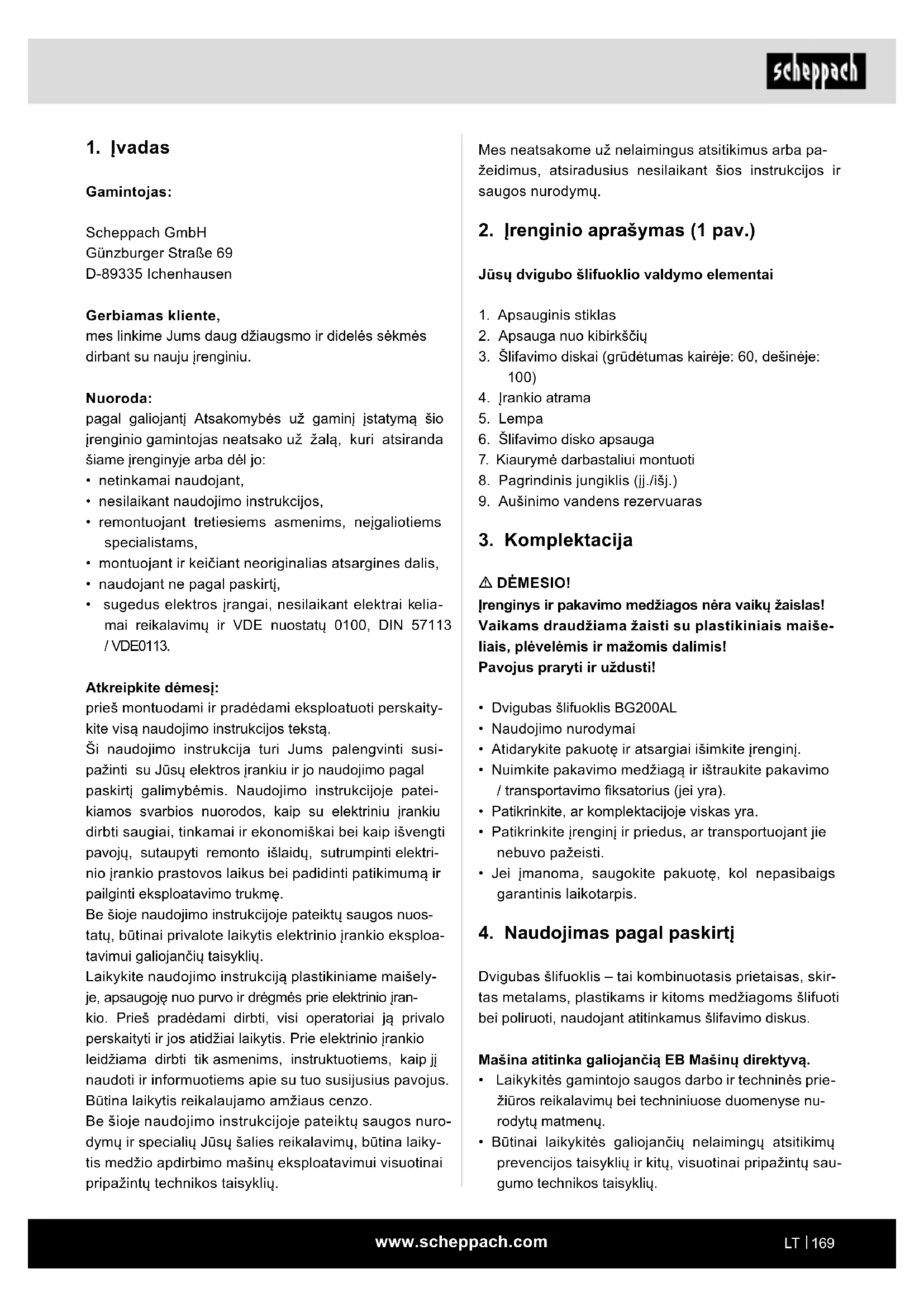

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gamini įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.

Atkreipkite dèmesj:

prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiamos svarbios nuorodos, kaip su elektriniu įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektrinio įrankio eksploa-tavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektrinio įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektrinio įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 pav.)

Jūsų dvigubo šlifuoklio valdymo elementai

1. Apsauginis stiklas
2. Apsauga nuo kibirkščių
3. Šlifavimo diskai (grūdėtumas kairėje: 60, dešinėje: 100)
4. Irankio atrama
5. Lempa
6. Šlifavimo disko apsauga
7. Kiaurymė darbastaliui montuoti
8. Pagrindinis jungiklis (jj./išj.)
9. Aušinimo vandens rezervuaras

3. Komplektacija

⚠ DÊMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis!

Pavojus praryti ir uždusti!

• Dvigubas šlifuoklis BG200AL
• Naudojimo nurodymai
- Atidarykite pakuotę ir atsargiai išimkite jrenginį.
- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplektacijoje viskas yra.
- Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

4. Naudojimas pagal paskirti

Dvigubas šlifuoklis – tai kombinuotasis prietaisas, skirtas metalams, plastikams ir kitoms medžiagoms šlifuoti bei poliruoti, naudojant atitinkamus šlifavimo diskus.

Mašina atitinka galiojančia EB Mašinų direktyvą.

• Laikykitės gamintojo saugos darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nu-rodytų matmenų.

• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.

• Mašiną leidžiama techniškai prižiūrėti arba remontuoti tik kvalifikuotiems asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

• Mašiną leidžiama naudoti tik su originaliais gaminto- jo priedais ir įrankiais.
• Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Liekamosios rizikos

Nors ir naudojant pagal paskirti, galimi tam tikri liekamosios rizikos veiksniai. Dėl mašinos konstrukcijos ir struktūros galimi tolesni punktai:

• Šlifavimo disko palietimas neuždengtoje srityje.
• Dalių išsviedimas iš pažeistų šlifavimo diskų.
• Ruošinių ir ruošinių dalių išsviedimas.
• klausos sutrikdymas nenaudojant reikalingos klau-sos apsaugos;
• Plaučių pažeidimas, jei nebus naudojama tinkama apsauginė kaukė nuo dulkių.
• Sveikatos sutrikdymas dėl rankas veikiančios vibracijos, jei prietaisas bus naudojamas ilgesnį laiką arba nebus tinkamai kreipiamas ir techniškai prižiū-rimas.
• Pavojus dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.

5. Bendrieji saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠️ ISPĖJIMAS!

Perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama savoka „Elektrinis jrankis“ susijusi su iš tinklo veikiančiais elektriniais jrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais jrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

2. Elektros jrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterių kištukų su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite savo elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrenginį vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungia-majį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majį laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinj įrankį, pašalinkite nu- statymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

1. Elektrinio jrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų at-sitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrini įrankį, priedus, įstatomą įrankį ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio įrankio remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

⚠ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicinių implantų gamintoju.

Saugos nurodymai dėl stalinių šlifavimo staklių

a) Nenaudokite pažeistų įstatomų įrankių. Prieš naudodami kaskart patikrinkite įstatomus įrankius, pvz., šlifavimo diskus, ar nėra atplaišų ir įtrūkimų. Jei įstatomą įrankį patikrinote ir įstatėte, Jūs ir šalia esantys asmenys turi būti už besisukančio įstatomo įrankio plokštumos ribų. Leiskite įrenginiui 1 min. veikti didžiausiuoju sūkių skaičiumi. Pažeisti elektriniai įrankiai dažniausiai lūžta šiuo bandomuoju laikotarpiu.

b) Leistinas įstatomo įrankio sūkių skaičius turi atitikti ant elektrinio įrankio nurodytą didžiausiajį sūkių skaičių. Priedai, kurie sukasi greičiau nei leidžiama, gali lūžti ir skrieti aplinkui.

c) Niekada nešlifuokite šlifavimo disko šoninių paviršių. Šlifuojant šoninius paviršius, šlifavimo diskas gali sprogti ir jo dalys gali pasklisti j šonus.

⚠️ Irenginiui büdingi saugos nurodymai dvigu-biems šlifuokliams

- Nelieskite tinklo kabelio, jei eksploatavimo metu jis pažeidžiamas arba perpjaunamas. Iš karto ištraukite tinklo kištuką ir po to paveskite įrenginį remontuoti tik kvalifikuotam specialistui arba kompetentingai techninės priežiūros tarnybai.

- Neeksploatuokite jrenginio, kai jis drègnas, taip pat drègnoje aplinkoje.

- Kai dirbate lauke, prijunkite jrenginį prie apsaugos nuo nuotėkio srovės jungiklio (FI) su maks. 30 mA grįžimo srove. Naudokite tik išorinei sričiai leidžiamą ilginamąjj kabelį.

- Kilus pavojui, nedelsdami ištraukite tinklo kištuką iš kištukinio lizdo.

- Tinklo kabelj visada nutieskite j galą, tolyn nuo jrenginio.

- Gaisro pavojus dėl kibirkščiavimo! Kai šlifuojate metalus, susidaro kibirkštys. Todėl būtinai atkreip-kite dėmesį i tai, kad nekiltų pavojaus asmenims ir šalia darbo zonos nebūtų degių medžiagų.

⚠️ Ispėjimas! Nuodingi garai!

Apdirbant kenksmingas / nuodingas dulkes, kyla pavojus operatoriaus arbašalia esančių asmenų sveikatai.

- Užsidekite apsauginius akinius, respiratorių, naudokite klausos apsaugą ir užsimaukite apsaugines pirštines. Pavojus nudegti!

Šlifuojant ruošinys jkaista. Niekada nesilieskite prie apdirbamos vietos ir palaukite, kol ji pakankamai atvės. Atlikdami ilgesnius šlifavimo darbus, vis nutraukite apdirbimą ir prieš tęsdami šlifavimą palaukite, kol ruošinys atvės. Nereikėtų viršyti 30 minučių ilgalaikės apkrovos režimo.

- Dvigubojo šlifavimo mašina skirta metaliniams paviršiams sausai šlifuoti. [renginj leidžiama naudoti tik sausajam šlifavimui.

- Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto. Asbestas sukelia vėžį. Nenaudokite pažeistų šlifavimo diskų.

- Naudokite tik šlifavimo diskus, kurių duomenys su-tampa su mašinos specifikacijų lentelėje pateiktais duomenimis. Apskritiminis greitis turėtų būti lygus arba didesnis už nurodytą skaičių.

- Periodiškai sureguliuokite apsauginį laikiklj (kibirkščių nukreipimo įtaisą), kad būtų subalansuotas šlifavimo diskų susidėvėjimas. Intervalas turėtų būti kuo mažesnis.

- Venkite sąlyčio su besisukančiu šlifavimo disku.

- Neeksploatuokite jrenginio be priežiūros.

- Niekada nenaudokite jrenginio ne pagal paskirtj.

- Prieš kišdami tinklo kištuką i kištukinį lizdą, visada atkreipkite dėmesį j tai, kad įrenginys būtu išjungtas.

- Visada iš pradžių jjunkite jrenginį ir tik tada kreipkite ruošinį šlifavimo disku. Po apdirbimo nukelkite ruošinį ir išjunkite jrenginį.

- Visada laikykite ruošinj tvirtai abiem rankomis.

- Stověkite stabiliai.

- Baigę apdirbti metalus, palaukite, kol šlifavimo diskas (-ai) visiškai sustos.

- Per darbo pertraukas, prieš visus darbus prie jrenginio ir kai nenaudojate jrenginio visada ištraukite tinklo kištuka iš kištukinio lizdo.

- Elkitės su įrenginiu atsargiai ir atidžiai. Įrenginys visada turi būti švarus ir ant jo neturi būti alyvos bei tepalo.

- Visada būkite atidūs! Visada atkreipkite dėmesį į tai, ką darote ir visada elkitės protingai. Jokiu būdu ne- naudokite įrenginio, jei esate nesukoncentravę arba blogai jaučiatės.

- Šlifavimo diskus laikykite taip, kad jie būtų apsaugoti nuo mechaninių pažeidimų ir kenksmingo aplinkos poveikio.

- Nenaudokite pažeistų arba deformuotų šlifavimo diskų.

- Dažnai patikrinkite, kaip nustatyta apsauga nuo ki-birkščių, ir atitinkamai sureguliuokite pagal šlifavimo disko nusidėvėjimą. Atstumas tarp apsaugos nuo ki-birkščių ir šlifavimo disko turi būti kuo mažesnis (ne didesnis nei 2 mm).

- Dažnai patikrinkite, kaip nustatyta įrankių atrama, ir atitinkamai sureguliuokite pagal šlifavimo disko nusidėvėjimą. Atstumas tarp apsaugos nuo kibirkščių ir šlifavimo disko turi būti kuo mažesnis (ne didesnis nei 2 mm).

- Naudokite tik šlifavimo diskus, kurių kiaurymė tiksliai tinka ant dvigubo šlifuoklio veleno. Nenaudokite šli- favimo diskų su per maža kiauryme.

- Nepriveržkite per stipriai disko veržlės.

- Nešlifuokite su šaltu šlifavimo disku. Prieš darbų pradžią palikite šlifavimo diską vieną minutę veikti tuščiaja eiga.

- Nešlifuokite prie šoninių šlifavimo disko paviršių. Šlifuokite tik priekinėje pusėje.

- Nepilkite aušinimo skysčio tiesiai ant šlifavimo disko. Aušinimo skystis gali neigiamai paveikti šlifavimo disko tvirtinimo stiprį ir taip diską sugadinti.

- Kibirkštys gali būti pavojingos. Nešlifuokite šalia degių dujų arba skysčių.

- ljungdami jrenginj, stověkite šlifavimo disko šone.

- Šlifavimo diską tiesinkite tik už priekinės pusės. Šlifuojant ant šoninių paviršių, šlifavimo diskas gali tapti per plonas saugiam naudojimui.

- Šlifuojant susidaro karštis. Lieskite ruošinį tik tada, kai jis pakankamai atvės.

- Naudokite tik tokius šlifavimo diskus, kurie numatyti saugiai naudoti ant dvigubo šlifuoklio. Nenaudokite šlifavimo disko, kurio nurodytas didžiausiasis apskritiminis greitis yra mažesnis už nurodytą jrenginio sūkių skaičių.

6. Techniniai duomenys

Konstrukciniai matmenys, 400 x 200 x 390 mm ilgis x plotis x aukštis

Disko ø kairėje / dešinėje	200/200 mm
Disko kiaurymės ∅	15,88 mm
Disko plotis kairėje / dešinėje	25/40 mm
Svoris	16,5 kg

Variklis 230–240 V\~ / 50 Hz

Imamoji galia 550 W

Sūkių skaičius 2980 1/min.

Pasiliekame teisę atlikti techninius pakeitimus!

ljungimo trukmè:

Jjungimo trukmė S2 30 min. (trumpalaikės apkrovos režimas) rodo, kad variklį vardine galia (550 W) nuolat galima apkrauti tik duomenų lentelėje nurodytą laiką (30 min.). Priešingu atveju jis neleistinai įkaistų. Pertraukos metu variklis vėl atvėsta iki savo pradinės temperatūros.

Triukšmas

Triukšmo vertės buvo nustatytos pagal EN 62841.

Garso slègio lygis L _pA 79 dB

Neapibréžtis K_pA 3 dB

Garso galios lygis L _WA 92 dB

Neapibréžtis K_WA 3 dB

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

⚠️ Ispėjimas!

Nurodyta vibraciju spinduliuotės emisijos vertė buvo iš-matuota remiantis standartizuotu bandymo metodu ir, priklausomai nuo būdo, kuriuo naudojamas elektrinis įrankis, gali pasikeisti bei išimtiniais atvejais gali per-žengti nurodytą vertę.

Nurodytą vibraciju spinduliuotės emisijos vertę galima naudoti, norint elektrinį įrankį palyginti su kitu.

Nurodytą vibraciju spinduliuotės emisijos vertę taip pat galima naudoti neigiamam poveikiui įvertinti.

Apribokite susidarantį triukšmą ir vibraciją iki minimumo!

- Naudokite tik nepriekaištingus jrenginius.

- lrenginj reguliariai techniškai prižiūrėkite ir valykite.

- Pritaikykite savo darbo būdą jrenginiui.

- Neperkraukite jrenginio.

- Prireikus paveskite jrenginj patikrinti.

- Kai jrenginys nenaudojamas, jì išjunkite.

- Priemonių, skirtų vibracinei apkrovai mažinti, pavyzdys yra pirštinių mūvėjimas naudojant įrankį ir darbo laiko apribojimas. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia be apkrovos).

7. Montavimas

Prieš prijungdami jsitikinkite, kad duomenys specifika- ciju lentelėje sutampa su tinklo duomenimis.

Prieš atlikdami jrenginio nustatymus, visada iš-traukite tinklo kištuką.

Prieš atlikdami bet kokius techninės priežiūros ir montavimo darbus, ištraukite tinklo kištuką.

• Mašiną reikia pastatyti stabiliai, t. y. prisukti prie darbastalio arba pan.
• Prieš pradedant eksploatuoti reikia tinkamai sumon-tuoti visus dangčius ir saugos jtaisus.
• Šlifavimo diskai turi galėti laisvai judėti.
• Prieš prijungdami mašiną įsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.

△ Saugos nuorodos! Prijunkite prietaisą tik tada, kai bus baigti visi surinkimo ir reguliavimo darbai, o naudojimo instrukcija ir saugos nurodymai perskaityti ir suprasti.

Montavimas

Irankių atramos (1/4 pav.)

Jrankio atramą (4) 2 šešiabriauniais varžtais ir 2 po-veržlémis prisukite prie šlifavimo disko apsaugos.

Atstumą tarp šlifavimo disko ir įrankio atramos reikia nustatyti maks. ties 2 mm.

Apsauga nuo kibirkščių (2 pav.)

Apsaugą nuo kibirkščių varžtu su kryžminėmis išdrožomis ir poveržle prisukite prie šlifavimo disko apsaugos. Atstumas iki šlifavimo disko turėtų būti ne didesnis nei 2 mm.

Apsauginiai stiklai (3, 4 pav.)

1. Apsauginj stiklą 2 varžtais su kryžminėmis išdrožomis M4, poveržlėmis ir šešiabriaunėmis veržlėmis sumontuokite ant fiksavimo plokštelės.

2. Laikančioji apkaba įstatoma į fiksavimo plokštelę ir pritvirtinama varžtu su plokščia apvalia galvute M6 su poveržle ir veržle.

3. Visą bloką prisukite prie šlifavimo disko apsaugos, naudodami U formos apkabą, šešiabriaunj varžtą M8 ir poverzłę.

Apsaugą galima nustatyti individualiai, kad šlifavimo proceso metu būtų apsaugotos naudotojo akys.

8. Prieš pradedant eksploatuoti

Naudojimo nurodymai

Prieš pradėdami eksploatuoti dvigubą šlifuoklj, atkreip-kite dėmesį i šiuos punktus:

• Aktyvinkite pagrindinj jungiklj. Palaukite, kol šlifavimo diskas pasieks didžiausiajj greitj. Tik tada pradėkite šlifuoti.
• Tvirtai laikykite ruošinį ant įrankio atramos ir lėtai tolygiai judinkite ant šlifavimo disko.
• Šlifuojant gali sumažeti šlifavimo disko greitis. Tada šiek tiek sumažinkite slėgį, kol diskas vėl pasieks savo visą greitį.

⚠ DÊMESIO:

• Mažus ruošinius reikėtų laikyti replėmis arba panašiu įrankiu.
• Šlifuokite tik priekinėje šlifavimo disko pusėje. Niekada tam nenaudokite šoninių paviršių.
• Kadangi šlifuojant dauguma medžiagų įkaista, būkite su ruošiniu ypač atsargūs.

9. Valdymas

⚠️ Démesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

ljungimas / išjungimas

• Norėdami jungti, jjungimo / išjungimo jungiklj (8) nu- statykite i padėtį ON.
• Norėdami išjungti, jjungimo / išjungimo jungiklj (8) nustatykite i padėtį „Off“.

Pradėkite šlifuoti tik tada, kai prietaisas pasieks savo maksimalų sūkių skaičių.

Darbo nuorodos

- Atkreipkite dėmesį į tai, kad silpniau spausdami ruošinį prie šlifavimo disko pasieksite geresnių rezultatų, nes tada bus dirbama su pastoviu sūkių skaičiumi. Per stipriai spaudžiant ruošinį, šlifavimo diskas stabdomas arba sustoja, todėl perkraunamas variklis ir negreitinamas darbo procesas.

- Savo pačių saugumui užtikrinti mažus ruošinius visada užfiksuokite veržtuvu arba spaustuvu.

Šlifavimas

• Uždėkite ruošinį ant ruošinio atramos (4) ir lėtai kreip-kite norimu kampu prie šlifavimo disko (3), kol jį palies.
• Norėdami pasiekti optimalių šlifavimo rezultatų ir kad šlifavimo diskas (3) tolygiai dėvėtųsi, ruošinį reikėtų lengvai judinti prie šlifavimo disko (3) į vieną ir į kitą puses.
• Ruošiniui vis leiskite atvěsti.

Dèmesio!

Jei dirbant diskas užsiblokuotų, pašalinkite ruošinį ir palaukite, kol įrenginys vėl pasieks savo didžiausiajį sūkių skaičių.

Šlifavimo disko keitimas

DĖMESIO: norint išvengti sužalojimų netyčia paleidus dvigubą šlifuoklj, prieš keičiant šlifavimo diską prietaisą reikia visada išjungti (jungiklis 0 padėtyje) ir iš kištukinio lizdo ištraukti tinklo kištuką.

• Atlaisvinkite apsaugą nuo kibirkščių ir apsauginį stiklą bei kuo daugiau ištraukite, tačiau neišmontuokite.
• Atlaisvinkite jrankio atramą ir kuo daugiau ištraukite.
• Išsukite varžtus ir nutraukite galinę plokšte.
• Nuimkite išorinę jungę ir seną šlifavimo diską. Uždė-kite naują šlifavimo diską.

Nuoroda:

• nenuimkite naujo šlifavimo disko šonuose uždėtų kartoninių diskų, nes jie užtikrina saugų jungių suki-bimą su šlifavimo disku.
• Patikrinkite naują šlifavimo diską, ar néra įtrūkimų arba kitų matomų pažeidimų, ir prireikus utilizuokite.
  • Vél uždėkite junge ir veržlę.
• Veržlės neprisukite veržliarakčiu per stipriai, nes kitaip šlifavimo diskas gali lūžti.
• Vèl sumontuokite galinę plokšte.
• Irankio atramą, apsaugą nuo kibirkščių ir apsauginį stiklą sureguliuokite, kaip aprašyta montavimo instrukcijoje.

Šlifavimo disko galąstuvas

Šlifavimo disko galąstuvas yra įrankis, skirtas šlifavimo diskui išlyginti.

Nestipriai spauskite šlifavimo diską, kad nesusidarytų kibirkščių. Galąstuvą šonuose judinkite per visą šlifavimo disko plotį.

⚠️ Dèmesio! Visada užsidėkite apsauginius akinius.

10. Valymas ir techninė priežiūra

Prieš atlikdami bet kokius valymo darbus, visada iš-traukite tinklo kištuka.

Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų švarūs ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.
• Išvalykite jrenginj iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepa- tektų vandens. Patekus į elektrinį jrenginį vandens, didėja elektros smūgio pavojus.

Techniné priežiūra

Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai devisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: šlifavimo priemonės, anglinis šepetėlis, galandimo diskai, kampo šablonas, trapeciniai diržai

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus. Elektros instaliacijos jrengimo, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistui.

Svarbios nuorodos

Elektros variklis skirtas darbo režimui S 1. Esant vari-klio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jjungti vėl.

Pažeistas jungiamasis elektros laidas

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dèmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra priva- loma.

Kintamosios srovės variklis

• Tinklo įtampa turi būti 230–240 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
• duomenis iš jrenginio specifikaciju lentelės;
• duomenis iš variklio specifikacijų lentelės.

Prijungimo būdas Y

Jei šio gaminio prijungimo prie tinklo laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

12. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj įrankį originalioje pakuotėje.

13. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų istatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudoijimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto irenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• Viešosios atlieku šalinimo ar surinkimo vietos (pvz., savivaldybių pastatų kiemuose).

• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kita įgaliota surinkimo punkta savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

14. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti
Variklis neveikia. Pažeistas variklis, kabelis arba kištukas, perdeğe saugikliai.	Paveskite mašiną patikrinti specialistui. Niekada neremontuokite variklio patys. Dėmesio! Patikrinkite saugiklius ir prireikus juos pakeiskite.
Variklis lėtai pradeda veikti ir nepasiekia darbinio sūkių skaičiaus.	Per žema įtampa, pažeistos apvijos, perdeğes kondensatorius.	Paveskite įtampą patikrinti energijos tiekėjui. Paveskite variklj patikrinti specialistui. Paveskite kondensatorių patikrinti specialistui.
Variklis skleidžia per daug triukšmo.	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui.
Variklis veikia ne visa galia.	Tinkle perkrautos srovės grandinės (lempos, kiti varikliai ir t. t.).	Toje pačioje srovės grandinėje nenaudokite kitų įrenginių arba variklių.
Variklis šiek tiek perkaista.	Variklio perkrova, nepakankamai aušinamas variklis.	Šlifavimo metu stenkitės neperkrauti variklio ir pašalinkite nuo variklio dulkes, kad būtų užtikrintas optimalus variklio aušinimas.

a) Neizmantojiet bojātus darbinstrumentus.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
