Type de produit	Touret à meuler (broyeur)
Marque	Scheppach
Modèle	BG200AL
Dimensions (L x l x H)	400 x 200 x 390 mm
Poids	16,5 kg
Alimentation	230-240 V~ / 50 Hz, 550 W
Vitesse à vide	2980 tr/min
Diamètre des meules	200 mm (gauche et droite)
Alésage des meules	15,88 mm
Largeur des meules	Gauche : 25 mm, Droite : 40 mm
Granulométrie des meules	Gauche : 60, Droite : 100
Durée d'activation	S2 30 min (fonctionnement court)
Niveau de pression sonore	79 dB (A) (incertitude 3 dB)
Niveau de puissance sonore	92 dB (A) (incertitude 3 dB)
Fonctions principales	Meulage et polissage des métaux, plastiques et autres matériaux
Équipement de sécurité	Écrans de protection, protection contre les étincelles, porte-outils réglable, réservoir d'eau de refroidissement
Entretien et nettoyage	Nettoyer après chaque usage avec chiffon humide et savon noir ; ne pas utiliser de solvants ; vérifier l'usure des meules
Pièces d'usure	Abrasifs, balais de carbone, meules, courroies trapézoïdales
Réparabilité	Réparations par spécialiste qualifié uniquement ; utiliser pièces d'origine
Garantie	Durée légale ; pièces défectueuses remplacées gratuitement sous condition

FOIRE AUX QUESTIONS - BG200AL SCHEPPACH

Quelle est la puissance du touret à meuler Scheppach BG200AL ?

Le moteur a une puissance absorbée de 550 W sous une tension de 230-240 V~ / 50 Hz.

Quelles meules sont fournies avec le BG200AL ?

Deux meules de 200 mm de diamètre : une à gauche avec granulométrie 60 (grossière) et une à droite avec granulométrie 100 (fine).

Comment régler l'écart entre le porte-outils et la meule ?

L'écart ne doit pas dépasser 2 mm. Serrez le porte-outils sur le protège-meule avec 2 vis hexagonales et 2 rondelles.

Quelle est la durée maximale d'utilisation continue ?

La durée d'activation est de S2 30 minutes : après 30 minutes de fonctionnement à pleine charge, arrêtez l'appareil pour qu'il refroidisse.

Puis-je utiliser le touret pour meuler du bois ou du plastique ?

L'utilisation conforme est le meulage et polissage des métaux, plastiques et autres matériaux adaptés. N'utilisez pas de matériaux contenant de l'amiante ou inflammables.

Comment remplacer une meule usée ?

1. Débranchez l'appareil. 2. Desserrez la protection contre les étincelles et l'écran de protection. 3. Retirez vis et plaque d'extrémité. 4. Enlevez la bride extérieure et l'ancienne meule. 5. Montez la nouvelle meule (conservez les rondelles en carton). 6. Remontez dans l'ordre inverse. Ne serrez pas trop l'écrou.

Quels équipements de protection faut-il porter ?

Portez toujours des lunettes de protection, une protection auditive, un masque antipoussières et des gants. Les étincelles et les projections sont dangereuses.

Comment nettoyer le touret à meuler ?

Débranchez la fiche avant nettoyage. Utilisez un chiffon humide avec un peu de savon noir. N'utilisez pas de solvants ou produits agressifs. Veillez à ce que l'eau ne pénètre pas dans l'appareil.

Que faire si le moteur ne démarre pas ?

Vérifiez les fusibles, le câble d'alimentation et la prise. Si le problème persiste, faites contrôler la machine par un spécialiste. Ne réparez jamais le moteur vous-même.

Est-il possible de fixer le touret sur un établi ?

Oui, l'appareil dispose d'alésages pour le montage sur établi (fig. 1, repère 6). Vissez-le solidement avant utilisation pour assurer sa stabilité.

MODE D'EMPLOI BG200AL SCHEPPACH

Explication des symboles sur l'appareil

	Avertissement - Pour réduire le risque de blessures, lisez le mode d'emploi.
	Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d'audition.
	Porter un masque de protection contre les poussières. L'usinage du bois et d'autres matériaux peut générer des poussières nocives. Ne pas usiner de matériaux contenant de l'amiante !
	Portez des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats, copeaux et poussières s'échappant du produit peuvent faire perdre la vue.
⚠ Attention !	Dans cette notice d'utilisation, nous avons placé les signes suivants à certains endroits en rapport avec votre sécurité.
	Le produit respecte les directives européennes en vigueur.
	Le produit respecte les directives serbes en vigueur.

Table des matières: Page:

1. Introduction....30
2. Description de l'appareil (fig. 1)....30
3. Fournitures....30
4. Utilisation conforme....31
5. Consignes de sécurité générales.... 31
6. Caractéristiques techniques.... 35
7. Montage 35
8. Avant la mise en service.... 36
9. Utilisation 36
10. Nettoyage et maintenance....37
11. Raccordement électrique 37
12. Stockage 38
13. Élimination et recyclage.... 38
14. Dépannage 39
15. Déclaration de conformité 293

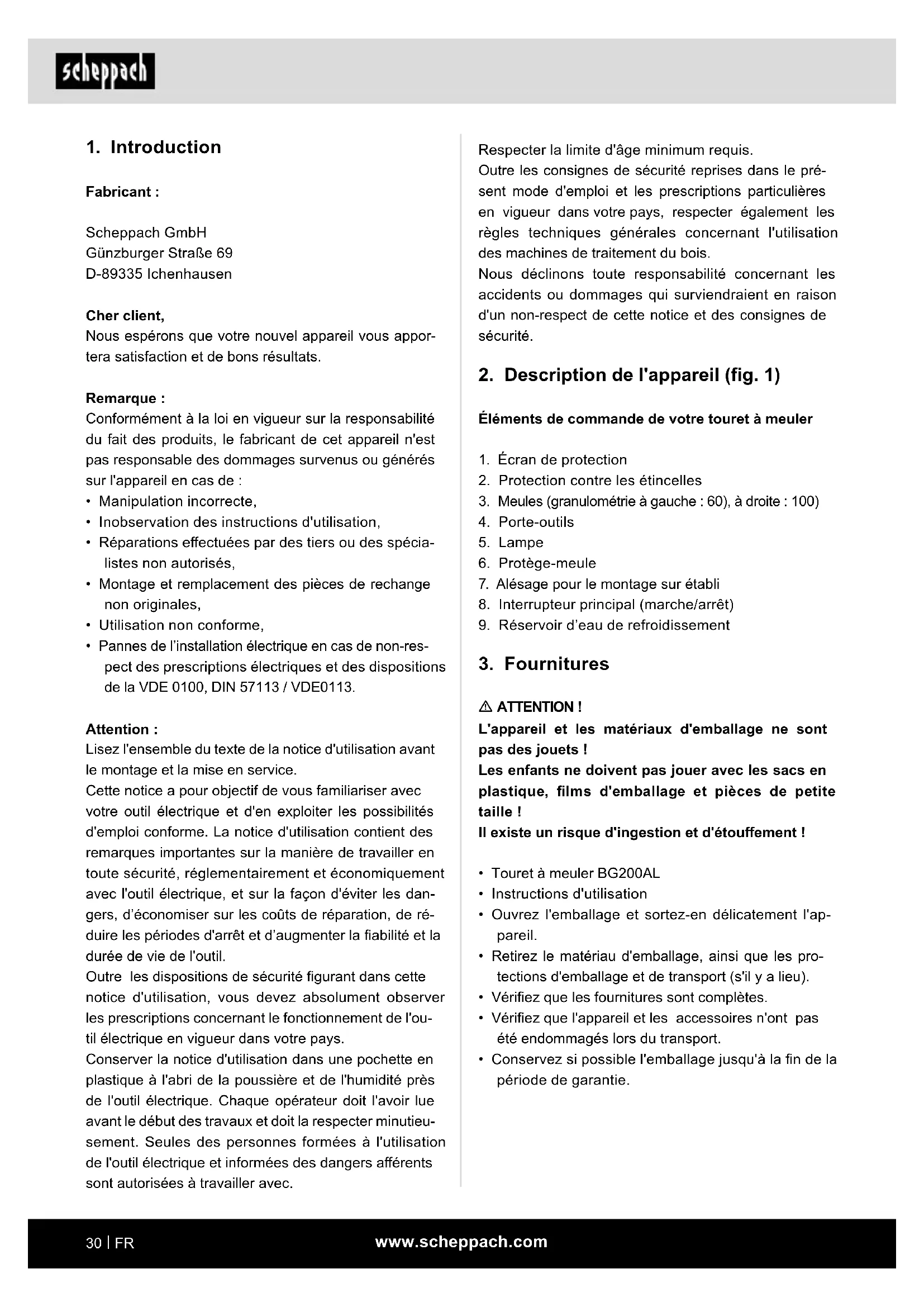

1. Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouvel appareil vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n'est pas responsable des dommages survenus ou générés sur l'appareil en cas de :

• Manipulation incorrecte,
• Inobservation des instructions d'utilisation,
• Réparations effectuées par des tiers ou des spécialistes non autorisés,
• Montage et remplacement des pièces de rechange non originales,
  • Utilisation non conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions électriques et des dispositions de la VDE 0100, DIN 57113 / VDE0113.

Attention :

Lisez l'ensemble du texte de la notice d'utilisation avant le montage et la mise en service.

Cette notice a pour objectif de vous familiariser avec votre outil électrique et d'en exploiter les possibilités d'emploi conforme. La notice d'utilisation contient des remarques importantes sur la manière de travailler en toute sécurité, réglementairement et économiquement avec l'outil électrique, et sur la façon d'éviter les dangers, d'économiser sur les coûts de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie de l'outil.

Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l'outil électrique en vigueur dans votre pays.

Conserver la notice d'utilisation dans une pochette en plastique à l'abri de la poussière et de l'humidité près de l'outil électrique. Chaque opérateur doit l'avoir lue avant le début des travaux et doit la respecter minutieusement. Seules des personnes formées à l'utilisation de l'outil électrique et informées des dangers afférents sont autorisées à travailler avec.

Respecter la limite d'âge minimum requis.

Outre les consignes de sécurité reprises dans le présent mode d'emploi et les prescriptions particulières en vigueur dans votre pays, respecter également les règles techniques générales concernant l'utilisation des machines de traitement du bois.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (fig. 1)

Éléments de commande de votre touret à meuler

1. Écran de protection
2. Protection contre les étincelles
3. Porte-outils
4. Lampe
5. Protège-meule
6. Alésage pour le montage sur établi
7. Interrupteur principal (marche/arrêt)

8. Réservoir d'eau de refroidissement

9. Meules (granulométrie à gauche : 60), à droite : 100)

3. Fournitures

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets !

Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille !

Il existe un risque d'ingestion et d'étouffement !

• Touret à meuler BG200AL
- Instructions d'utilisation
- Ouvrez l'emballage et sortez-en délicatement l'appareil.
- Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
- Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
- Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

4. Utilisation conforme

Le touret à meuler est un appareil combiné qui sert au meulage et au polissage des métaux, des plastiques et d'autres matériaux à l'aide des meules correspondantes.

La machine correspond à la directive CE sur les machines en vigueur.

• Respecter les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.
• Les instructions de prévention des accidents concernées et autres règles techniques de sécurité généralement admises doivent être observées.
• La machine ne doit être utilisée, entretenue ou réparée que par des spécialistes familiarisés avec cette dernière et informés des dangers. Toute modification arbitraire de la machine annule toute garantie du fabricant pour les dommages en résultant.
• La machine ne doit être utilisée qu'avec des accessoires originaux et des outils originaux du fabricant.
• La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur/opérateur est le seul responsable.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

Risques résiduels

Même si le matériel est utilisé de manière confirme, il existe certains facteurs de risques résiduels qui ne peuvent pas être entièrement éliminés. De par la construction et la structure de la machine, les points suivants peuvent se produire :

• Contact avec la meule dans la zone non protégée.
• Projection de pièces de la meule endommagée.
• Projection de pièces usinées et de morceaux de pièces usinées.
• Dommages au niveau de l'ouïe en cas de négligence quant au port de la protection auditive nécessaire.

• Lésions des poumons en l'absence de masque de protection contre les poussières adapté.

• Dommages pour la santé résultant des vibrations exercées sur les mains/bras si l'appareil est utilisé pendant une période prolongée ou si le guidage ou la maintenance ne sont pas réalisés correctement.

• Danger dû au courant en cas d'utilisation de ligne de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels cachés peuvent demeurer.
• Les risques résiduels peuvent être minimisés en respectant les consignes de sécurité et en assurant une utilisation conforme aux dispositions, ainsi qu'en suivant les instructions d'utilisation de manière générale.

5. Consignes de sécurité générales

Consignes de sécurité générales pour les outils électriques

⚠ AVERTISSEMENT !

Lisez toutes les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques fournies avec cet outil électrique.

Toute négligence dans le respect des instructions suivantes peut entraîner un choc électrique, un incendie et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité et instructions.

Le terme d'« outil électrique » utilisé dans les consignes de sécurité désigne les outils électriques sur secteur (avec câble secteur) ou les outils électriques sur batterie (sans câble secteur).

1. Sécurité au poste de travail

a) Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.

b) Ne pas utiliser l'outil électrique dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Les outils électriques génèrent des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.

c) Pendant l'utilisation de l'outil électrique, maintenir les enfants et tiers à bonne distance. Toute déviation peut entraîner une perte de contrôle de l'outil électrique.

2. Sécurité électrique

a) Le connecteur de raccordement de l'outil électrique doit correspondre à la prise. Ne modifier d'aucune manière le connecteur. N'utiliser aucun connecteur adaptateur avec des outils électriques mis à la terre. Des connecteurs non modifiés et fiches adaptées réduisent le risque de choc électrique.

b) Éviter tout contact corporel avec les surfaces mises à la terre, par exemple, tuyaux, chauffages, fours et réfrigérateurs. Si le corps est mis à la terre, le risque de choc électrique est plus important.

c) Mettre vos outils électriques à l'abri de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de choc électrique.

d) Ne pas utiliser le câble de raccordement pour transporter ou suspendre l'outil électrique, ni pour débrancher le connecteur de la prise de courant. Maintenir le câble de raccordement à l'abri de la chaleur, de l'huile, des arêtes coupantes ou des pièces mobiles. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.

e) Si l'outil électrique est utilisé à l'extérieur, se servir d'une rallonge autorisée pour l'extérieur. Le recours à une rallonge convenant à l'extérieur réduit le risque de choc électrique.

f) Si l'outil électrique doit impérativement être utilisé en milieu humide, utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

3. Sécurité des personnes

a) Se montrer attentif et faire attention à ses actes et procéder avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'outil électrique en cas de fatigue ou si l'on est sous l'influence de drogues, de l'alcool ou de médicaments. Tout moment d'inattention lors de l'utilisation de l'outil électrique peut conduire à des blessures extrêmement graves.

b) Toujours porter un équipement de protection individuelle et des lunettes de protection. Quel que soit le type d'outil électrique et son mode d'utilisation, le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive réduit le risque de blessures.

c) Éviter toute mise en service involontaire. Veiller à ce que l'outil électrique soit arrêté avant de le brancher sur l'alimentation électrique et/ou la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt sur l'interrupteur ou alors que l'outil électrique est activé et raccordé à l'alimentation électrique peut entraîner des accidents.

d) Avant d'activer l'outil électrique, retirer les outils de réglage ou clés de serrage. Tout outil ou clé se trouvant dans une pièce rotative de l'outil électrique peut entraîner des blessures.

e) Évitez toute position du corps anormale. Veiller à conserver une position stable et à toujours maintenir son équilibre. Ainsi, il est possible de mieux contrôler l'outil électrique en cas de situation inattendue.

f) Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.

g) Si des dispositifs d'aspiration et de collecte des poussières peuvent être montés, veiller à ce qu'ils soient raccordés et utilisés correctement. Le recours à une aspiration des poussières peut réduire les risques liés à la poussière.

h) Ne pas se laisser aller à une fausse impression de sécurité et négliger de respecter les règles de sécurité applicables aux outils électriques, même une fois parfaitement familiarisé avec l'utilisation de cet outil électrique. Toute manipulation négligente peut entraîner des blessures graves en quelques fractions de seconde.

4. Utilisation et manipulation de l'outil électrique

a) Ne pas surcharger l'outil électrique. Utiliser l'outil électrique qui convient au travail à réaliser. L'outil électrique adapté fonctionne en effet de manière plus satisfaisante et plus sûre dans la plage de puissance indiquée.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Un outil électrique qu'il est devenu impossible d'activer ou de désactiver représente un danger et doit être réparé.

c) Retirer le connecteur de la prise de courant et/ou retirer la batterie amovible avant d'entreprendre de régler l'appareil, de remplacer les pièces de l'outil d'insertion ou de déposer l'outil électrique. Cette mesure de sécurité empêche le démarrage impromptu de l'outil électrique.

d) Conserver les outils électriques inutilisés hors de portée des enfants. L'outil électrique ne doit pas être utilisé par des personnes qui ne sont pas familières de ces outils ou qui n'ont pas lu ces instructions. Les outils électriques représentent un danger s'ils sont utilisés par des personnes inexpérimentées.

e) Prendre soin des outils électriques et accessoires. Vérifier si les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou si endommagées qu'elles nuisent au bon fonctionnement de l'outil électrique. Faire réparer les pièces endommagées avant d'utiliser l'outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus.

f) Maintenir les outils de coupe aiguisés et propres. Des outils de coupe bien entretenus, aux arêtes de coupe aiguisées, se coincent moins et sont plus faciles à guider.

g) Utiliser l'outil électrique, les accessoires, les outils auxiliaires, etc. conformément à ces instructions. Tenez compte des conditions de travail et de l'activité à réaliser. Toute utilisation des outils électriques dans des buts autres que ceux prévus peut entraîner des situations de danger.

h) Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.

5. Service après-vente

a) Ne confier la réparation de l'outil électrique qu'à des spécialistes qualifiés et utiliser uniquement des pièces de rechange d'origine. Ainsi, la sécurité de l'outil électrique est garantie.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

Consignes de sécurité applicables aux meuleuses d'établi

a) Ne jamais utiliser d'outils auxiliaires endommagés. Avant chaque utilisation, vérifier que les outils auxiliaires comme les meules ne présentent pas de fissures ou d'éclats. Une fois l'outil auxiliaire contrôlé et mis en place, les personnes se trouvant à proximité et vous-même doivent se placer hors de portée de l'outil auxiliaire en rotation. Laisser l'appareil fonctionner pendant 1 minute à vitesse de rotation maximale. Normalement, les outils auxiliaires endommagés cèdent pendant cette période de test.

b) La vitesse de rotation autorisée de l'outil auxiliaire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Un accessoire qui tourne plus vite que la vitesse autorisée risque de se casser et d'être projeté.

c) Ne jamais meuler un objet sur les côtés d'une meule. Le meulage sur les côtés d'une meule peut faire éclater la meule en deux morceaux.

⚠ Consignes de sécurité propres au touret à meuler

- Ne touchez pas le câble d'alimentation s'il peut être endommagé ou sectionné pendant le fonctionnement. Débranchez immédiatement la fiche secteur et faites ensuite réparer l'appareil uniquement par un spécialiste ou le service après-vente compétent.

- N'utilisez pas l'appareil s'il est humide ou se trouve dans un environnement humide.

- Lorsque vous travaillez à l'extérieur, raccordez l'appareil à un disjoncteur différentiel (FI) d'un courant de déclenchement de 30 mA maximum. Utilisez un câble de rallonge conçu pour l'extérieur.

- En cas de danger, débranchez immédiatement la fiche secteur de la prise de courant.

- Éloignez toujours le câble d'alimentation de l'appareil par l'arrière.

- Risque d'incendie dû aux projections d'étincelles ! Le meulage des métaux génère des projections d'étincelles. Veillez donc impérativement à ne mettre personne en danger et à ce qu'aucun matériau inflammable ne se trouve à proximité de la zone de travail.

⚠ Avertissement ! Vapeurs toxiques !

L'usinage de poussières nocives/toxiques représente un danger pour l'opérateur ou les personnes se trouvant à proximité.

- Portez des lunettes de protection, une protection auditive, un masque de protection contre les poussières et des gants de protection. Risque de brûlures !

La pièce usinée chauffe pendant le meulage. Ne posez jamais vos mains sur la zone à usiner et laissez-la refroidir suffisamment. Lors des longs travaux de meulage, arrêtez régulièrement l'usinage et laissez refroidir la pièce usinée avant de reprendre le meulage. Le fonctionnement continu ne doit pas dépasser 30 minutes.

- Le touret à meuler est conçu pour le meulage à sec de surfaces métalliques. L'appareil doit uniquement être utilisé pour le meulage à sec.

- N'usinez pas de matériaux contenant de l'amiante. L'amiante est cancérigène. N'utilisez pas de meule endommagée.

- Utilisez uniquement les meules dont les caractéristiques correspondent à la plaque signalétique de la machine. La vitesse de rotation doit être identique ou supérieure au chiffre indiqué.

- Ajustez régulièrement l'interrupteur de protection (pare-étincelles) et l'écran de protection afin d'équilibrer l'usure des meules. Observez un écart aussi faible que possible.

- Évitez tout contact avec la meule en rotation.

• N'utilisez pas l'appareil sans surveillance.

- Toute utilisation non conforme de l'appareil est interdite.

• Vérifiez toujours que l'appareil est coupé avant de brancher la fiche secteur dans la prise de courant.

- Mettez toujours l'appareil en marche avant d'approcher la pièce usinée de la meule. Après l'usinage, retirez la pièce usinée et arrêtez ensuite l'appareil.

- Tenez toujours la pièce usinée fermement à deux mains.

• Veillez à avoir une position stable.

- Après l'usinage de métaux, laissez la meule s'arrêter complètement.

- Faites des pauses et, avant tout travail sur l'appareil ainsi qu'en cas de non-utilisation, débranchez toujours la fiche secteur de la prise de courant.

- Manipulez l'appareil avec prudence et soin. L'appareil doit toujours être propre, sec et exempt d'huile et de graisse.

- Restez constamment attentif ! Soyez toujours conscient de ce que vous faites et soyez raisonnable. N'utilisez pas l'appareil lorsque vous n'êtes pas concentré ou que vous ne vous sentez pas bien.

- Stockez les meules afin qu'elles ne soient exposées à aucune sollicitation mécanique ni influence météo-rologique néfaste.

- N'utilisez pas de meules défectueuses ou déformées.

- Contrôlez régulièrement le réglage de la protection contre les étincelles et ajustez l'usure de la meule en conséquence. L'écart entre la protection contre les étincelles et la meule doit être aussi petit que possible (ne doit jamais dépasser 2 mm).

- Contrôlez régulièrement le réglage du porte-outils et ajustez l'usure de la meule en conséquence. L'écart entre la protection contre les étincelles et la meule doit être aussi petit que possible (ne doit jamais dépasser 2 mm).

- Utilisez uniquement les meules dont l'alésage est parfaitement adapté à l'arbre du touret à meuler. N'utilisez pas de meule dont l'alésage est trop petit.

- Ne serrez pas l'écrou de meule trop fort.

- Ne poncez pas avec une meule froide. Laissez tourner la meule en marche à vide pendant une minute avant de commencer les travaux.

- Ne meulez pas sur les côtés de la meule. Meulez uniquement sur la face avant.

- N'appliquez pas directement de liquide de refroidissement sur la meule. Le liquide de refroidissement peut nuire à la force de liaison de la meule et causer sa panne.

- Les étincelles peuvent être dangereuses. Ne meulez pas à proximité de gaz ou liquides inflammables.

- Tenez-vous sur le côté de la meule lors de la mise en marche de l'appareil.

- Rabotez uniquement la meule sur la face avant. Le meulage sur les côtés d'une meule peut rendre la meule trop fine pour une utilisation sûre.

- Le meulage génère de la chaleur. Ne touchez la pièce usinée que lorsqu'elle a suffisamment refroidi.

- Utilisez uniquement les meules permettant une utilisation sûre sur le touret à meuler. N'utilisez pas de meule dont la vitesse de rotation maximale indiquée est inférieure au régime indiqué sur l'appareil.

6. Caractéristiques techniques

Dimensions L x l x H 400 x 200 x 390 mm

ø du disque à gauche/droite 200/200 mm
ø alésage du disque 15,88 mm
Largeur du disque à gauche/ droite	25/40 mm
Poids 16,5 kg
Moteur 230 - 240 V~ / 50 Hz
Puissance absorbée 550 W
Régime 2980 tr/min

Sous réserve de modifications techniques !

Durée d'activation :

La durée d'activation S2 30 min (fonctionnement de courte durée) signifie que le moteur peut uniquement charger en continu à la puissance nominale (550 W) pendant la durée indiquée sur la plaque signalétique (30 min). Sinon, il risque de chauffer excessivement. La pause permet au moteur de refroidir à sa température initiale.

Bruit

Les valeurs sonores ont été déterminées conformément à la norme EN 62841.

Niveau de pression sonore L_pA	79 dB
Incertitude K_pA	3 dB
Niveau de puissance sonore L_WA	92 dB
Incertitude K_WA	3 dB

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition.

⚠ Avertissement !

La valeur d'émission des vibrations indiquée a été mesurée sur la base d'une méthode de contrôle normalisée et peut varier en fonction de la manière dont l'outil électrique est utilisé. Dans des cas exceptionnels, elle sera supérieure à la valeur indiquée.

La valeur d'émission des vibrations indiquée peut être utilisée avec une autre dans le but de comparer un outil électrique.

La valeur d'émission des vibrations indiquée peut être utilisée également afin de réaliser une première estimation de l'exposition.

Limitez au maximum le développement de bruit et les vibrations !

• Utilisez uniquement des appareils en parfait état.
• Procédez régulièrement à la maintenance et au nettoyage de l'appareil.
• Adaptez votre mode de travail à l'appareil.
• Ne surchargez pas l'appareil.
• Faites au besoin contrôler l'appareil.
• Arrêtez l'appareil lorsqu'il n'est pas utilisé.

- Voici quelques exemples de mesures pouvant être prises afin de réduire la charge de vibrations : porter des gants lors de l'utilisation de l'outil ou limitation du temps de travail. À ce niveau, tous les éléments du cycle de fonctionnement doivent être pris en charge (par exemple, délais dans lesquels l'outil électrique est arrêté et dans lesquels il est activé mais sans charge).

7. Montage

Avant de raccorder la machine, vérifier que les indications figurant sur la plaque signalétique correspondent aux données du secteur.

Toujours débrancher la fiche secteur avant d'effectuer des réglages sur l'appareil.

Débranchez la fiche secteur avant tous travaux de maintenance et de montage.

• La machine doit être installée de manière stable, autrement dit, vissée sur un établi ou une structure similaire.
• Avant la mise en service, tous les capots et dispositifs de sécurité doivent être montés correctement.
• Les meules doivent pouvoir tourner librement.
• Avant de raccorder la machine, vérifiez que les indications figurant sur la plaque signalétique correspondent aux données du secteur.

⚠ Consigne de sécurité ! Ne raccordez l'appareil que lorsque tous les travaux de montage et de réglage ont été effectués, que la notice d'utilisation et que les consignes de sécurité ont été lues et comprises.

Montage

Porte-outils (fig. 1/4)

Serrez le porte-outils (4) sur le protège-meule avec 2 vis hexagonales et 2 rondelles. La distance entre la meule et le porte-outils ne doit pas dépasser 2 mm.

Protection contre les étincelles (fig. 2)

Vissez fermement la protection contre les étincelles sur le protège-meule avec une vis cruciforme et une rondelle plate. La distance avec la meule ne doit pas dépasser 2 mm.

Écrans de protection (fig. 3, 4)

1. Montez le verre de protection sur la tôle de fixation avec 2 vis cruciformes M4, deux rondelles plates et deux écrous hexagonaux.
2. L'étrier de support doit être inséré dans la tôle de fixation et serré avec la vis à tête bombée M6, une rondelle plate et un écrou.
3. Vissez l'unité complète sur le protège-meule avec l'étrier en U, la vis à six pans M8 et une rondelle plate.

La protection se règle individuellement afin de protéger les yeux de l'utilisateur pendant le meulage.

8. Avant la mise en service

Consignes d'utilisation

Observez les points suivants avant la mise en service du touret à meuler :

• Actionnez l'interrupteur principal. Attendez que la meule ait atteint sa vitesse maximale. Vous pouvez alors commencer le meulage.
• Maintenez fermement la pièce usinée sur le porte-outils et déplacez-la lentement et uniformément sur la meule.
• Le meulage peut réduire la vitesse de la meule. Dans ce cas, réduisez la pression exercée jusqu'à ce que la meule atteigne de nouveau sa vitesse maximale.

ATTENTION :

• Les petites pièces doivent être maintenues à l'aide d'une pince ou d'un outil similaire.
• Meulez uniquement sur l'avant du disque de meulage, jamais sur les côtés.
• Soyez très prudents dans votre manipulation de la pièce usinée, car la plupart des matériaux deviennent brûlants lors du meulage.

9. Utilisation

⚠ Attention!

Avant la mise en service, monter impérativement le produit en entier !

Mise en marche/arrêt

• Pour procéder à l'activation, mettez l'interrupteur On/Off (8) en position ON.
• Pour couper l'appareil, mettez l'interrupteur On/Off (8) en position OFF.

Ne pas commencer à poncer tant que l'appareil n'a pas atteint son régime maximal.

Consignes de travail

• Les meilleurs résultats sont obtenus avec une faible pression de la pièce usinée sur la meule car le régime est alors constant. Une pression excessive sur la pièce usinée freine la meule ou l'arrête. Le moteur subit une surcharge et n'accélère pas le processus de travail.
• Pour sa propre sécurité, fixer toujours les petites pièces à usiner avec un étau ou un serre-joint.

Ponçage

• Placez la pièce usinée sur le support de pièce (4) et guidez-la lentement selon l'angle souhaité sur la meule (3) jusqu'à ce qu'elle la touche.
• Pour obtenir un résultat de meulage optimal et user la meule (3) uniformément, la pièce usinée doit être déplacée légèrement d'avant en arrière sur la meule (3).
• Laisser toujours refroidir la pièce usinée.

Attention!

Si le disque se bloque pendant le travail, retirer la pièce usinée et attendre que l'appareil ait à nouveau atteint son régime maximal.

Remplacement de la meule

ATTENTION : Pour éviter les blessures dues à un dé-marrage par inadvertance du touret à meuler, l'appareil doit toujours être désactivé (position d'interrupteur sur « 0 ») et la fiche secteur débranchée de la prise de courant avant de remplacer la meule.

• Desserrez la protection contre les étincelles et l'écran de protection et tirez-les au maximum sans les démonter.
• Desserrez le porte-outils et tirez-le au maximum.
• Retirez les vis et la plaque d'extrémité.

- Retirez la bride extérieure et l'ancienne meule, puis mettez la nouvelle meule en place.

Remarque :

• ne retirez pas les rondelles en carton situées sur les côtés de la nouvelle meule car elles garantissent un bon maintien de la bride sur la meule.
• Contrôlez la nouvelle meule pour détecter les éventuelles fissures et autres dommages et jetez-la si vous en trouvez.
• Remettez la bride et l'écrou en place.
• Ne serrez pas trop l'écrou avec la clé, car vous risqueriez de casser la meule.
• Remontez la plaque d'extrémité.
• Ajustez le porte-outils, la protection contre les étincelles et l'écran de protection conformément aux instructions de montage.

Extracteur de meule

L'extracteur de meule est un outil pour aplanir la meule. Pressez légèrement contre la meule sans produire d'étincelles. Déplacez l'extracteur latéralement sur toute la largeur de la meule.

⚠ Attention ! Toujours porter des lunettes de protection.

10. Nettoyage et maintenance

Débrancher la fiche secteur avant toute intervention de nettoyage.

Nettoyage

• Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent exempts de poussières et d'impuretés. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à faible pression.
• Nettoyer l'appareil après chaque utilisation.
• Nettoyer régulièrement l'appareil avec un chiffon humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les composants en plastique de l'appareil. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur de l'appareil. La pénétration d'eau dans un appareil électrique augmente le risque de choc électrique.

Maintenance

À l'intérieur de l'appareil, aucune autre pièce ne doit faire l'objet de maintenance.

Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : Abrasifs, balai de carbone, meules, rapporteur, courroies trapézoïdales

* ne sont pas nécessairement fournis !

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-ventre. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

11. Raccordement électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et aux normes DIN en vigueur. Le branchement au secteur côté client et la rallonge électrique utilisée doivent correspondre à ces prescriptions. Les installations, réparations et travaux de maintenance sur l'installation électrique ne doivent être réalisés que par des spécialistes.

Consignes importantes

Le moteur électrique est conçu pour le mode de fonctionnement S 1. En cas de surcharge du moteur, ce dernier s'arrête de lui-même. Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Câble de raccordement électrique défectueux

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques. Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation. Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Assurez-vous que le câble de raccordement n'est pas raccordé au réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. Utilisez uniquement des câbles de raccordement dotés du signe H05VV-F.

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Moteur à courant alternatif

• La tension secteur doit être de 230 - 240 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm2.

Les raccordements et réparations sur l'équipement électrique ne doivent être effectués que par un électricien spécialisé.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
- Données figurant sur la plaque signalétique du moteur

Type de raccord Y

Si le câble de raccordement de ce produit est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter les dangers.

12. Stockage

Entreposez l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 et 30 °C. Conservez l'outil dans l'emballage d'origine.

13. Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

- Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.

- Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.

- Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !

- Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

- Les appareils électriques et électroniques peuvent être gratuitement déposés :

• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.).
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.

- En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.

- Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions relatives à l'élimination des appareils électriques et électroniques usagés peuvent s'appliquent dans les pays hors de l'Union européenne.

14. Dépannage

Le tableau suivant indique les symptômes d'erreurs et décrit les solutions possibles si votre produit ne fonctionne pas correctement. Si vous n'arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l'atelier de service après-vente.

Défaut Cause possible Solution
Le moteur ne fonctionne pas.	Moteur, câble ou connecteur défectueux, fusibles grillés.	Faire vérifier la machine par un spécialiste. Ne jamais réparer le moteur soi-même. Attention ! Contrôler les fusibles et les remplacer le cas échéant.
Le moteur fonctionne lentement et n'atteint pas la vitesse de service.	Tension trop faible, bobinages endommagés, condensateur grillé.	Faire vérifier la tension par votre fournisseur d'électricité. Faire vérifier le moteur par un spécialiste. Faire remplacer le condensateur par un spécialiste.
Le moteur est trop bruyant.	Bobinages endommagés, moteur défectueux.	Faire vérifier le moteur par un spécialiste.
Le moteur ne fonctionne pas à plein régime.	Circuits du réseau surchargés (lampes, autres moteurs, etc.).	N'utiliser aucun autre appareil ou moteur sur le même circuit électrique.
Le moteur surchauffe facilement.	Surcharge du moteur, refroidissement insuffisant du moteur.	Éviter une surcharge du moteur pendant le meulage et retirer la poussière du moteur afin de garantir un refroidissement optimal du moteur.

Déclaration de conformité UE

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo

ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EU-richtlijnen en normen

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Déclaration de conformité UE

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Déclaration de conformité UE

CE

Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
GB	hereby declares the following conformity under the EU Directive and standards for the following article	SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
EE	kinnitab käesolevaga nimetatud toote vastavust märgitud EL direktiividele ja standarditele	DK	erklærer hermed, at fölgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj	NO	erklærer herved fölgende samsvar under EU-direktiv og standarder for fölgende artikkel
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu

Marke / Brand / Marque: SCHEPPACH

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
