BRUGSANVISNING BG200AL SCHEPPACH

Dobbeltsliber Oversættelse fra den oprindelige betjeningsvejledning

Forklaring til symbolerne på maskinen Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader. Brug høreværn. Støjpåvirkning kan føre til høretab. Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfar- ligt støv. Asbestholdigt materiale må ikke bearbejdes! Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage tab af synet. m PAS PÅ! I denne brugsanvisning er de steder, der vedrører din sikkerhed, forsynet med dette symbol Produktet opfylder gældende EU-direktiver. Produktet opfylder gældende serbiske direktiver.www.scheppach.com

der gælder i forbindelse med brug af træbearbejd- ningsmaskiner, overholdes. Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

3. Slibeskiver (korn venstre: 60, højre: 100)

7. Boring til arbejdsbænk-montering

8. Hovedafbryder (Tænd/Sluk)

9. Beholder til kølevand

m PAS PÅ! Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Dobbeltsliber BG200AL

• Betjeningsvejledning

• Åbn emballagen, og tag forsigtigt maskinen ud.

• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne ndes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér maskinen og tilbehørsdelene for trans- portskader.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Producentens forskrifter vedrørende sikkerhed, ar- bejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

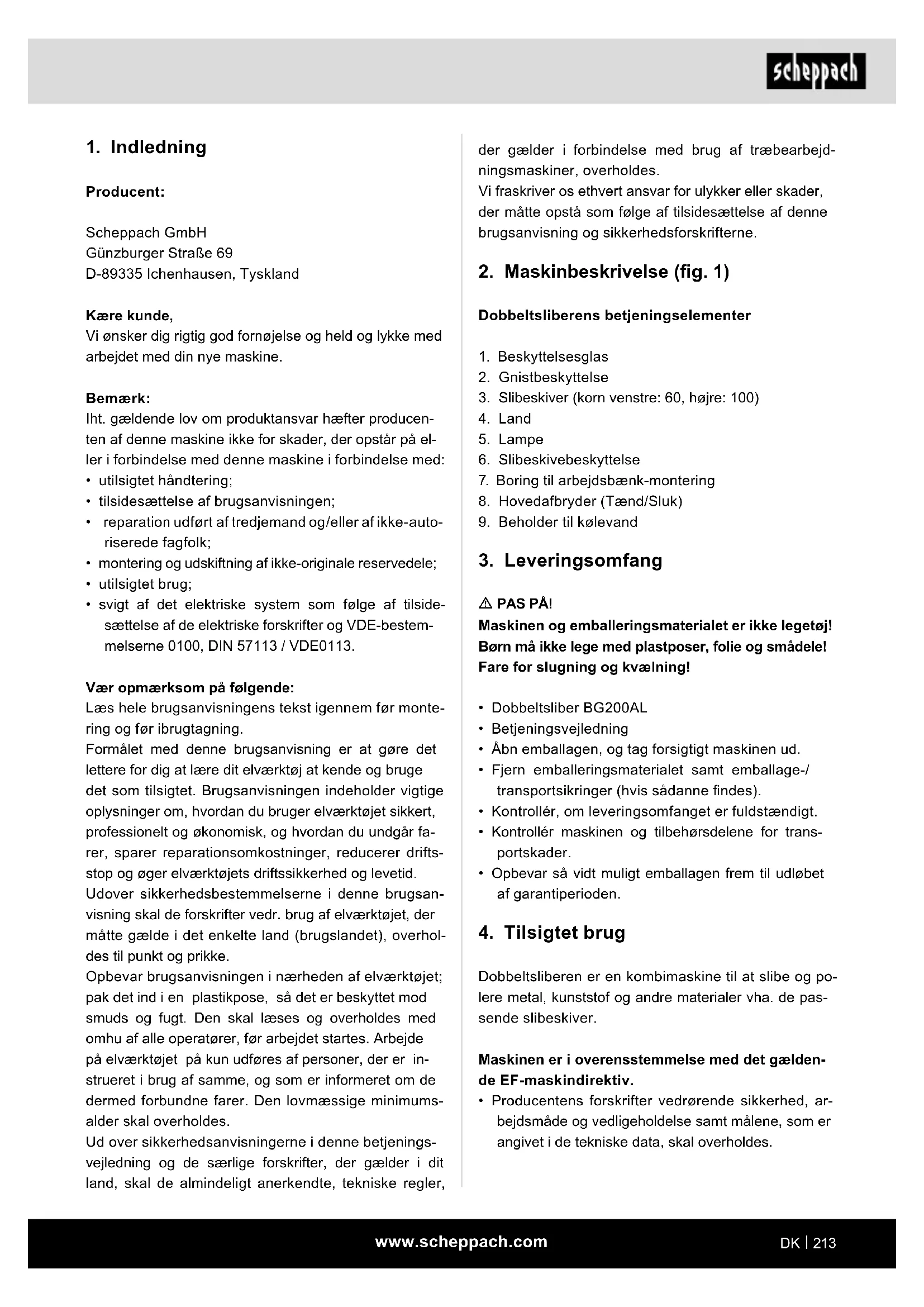

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde, Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine. Bemærk: Iht. gældende lov om produktansvar hæfter producen- ten af denne maskine ikke for skader, der opstår på el- ler i forbindelse med denne maskine i forbindelse med:

• utilsigtet håndtering;

• tilsidesættelse af brugsanvisningen;

• reparation udført af tredjemand og/eller af ikke-auto- riserede fagfolk;

• montering og udskiftning af ikke-originale reservedele;

• svigt af det elektriske system som følge af tilside- sættelse af de elektriske forskrifter og VDE-bestem- melserne 0100, DIN 57113 / VDE0113. Vær opmærksom på følgende: Læs hele brugsanvisningens tekst igennem før monte- ring og før ibrugtagning. Formålet med denne brugsanvisning er at gøre det lettere for dig at lære dit elværktøj at kende og bruge det som tilsigtet. Brugsanvisningen indeholder vigtige oplysninger om, hvordan du bruger elværktøjet sikkert, professionelt og økonomisk, og hvordan du undgår fa- rer, sparer reparationsomkostninger, reducerer drifts- stop og øger elværktøjets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsan- visning skal de forskrifter vedr. brug af elværktøjet, der måtte gælde i det enkelte land (brugslandet), overhol- des til punkt og prikke. Opbevar brugsanvisningen i nærheden af elværktøjet; pak det ind i en plastikpose, så det er beskyttet mod smuds og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes. Arbejde på elværktøjet på kun udføres af personer, der er in- strueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmæssige minimums- alder skal overholdes. Ud over sikkerhedsanvisningerne i denne betjenings- vejledning og de særlige forskrifter, der gælder i dit land, skal de almindeligt anerkendte, tekniske regler,www.scheppach.com

5. Generelle sikkerhedshenvisninger

Generelle sikkerhedsforskrifter for elværktøj m ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illu- strationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskre- vet, kan dette føre til elektrisk stød, brand og/eller al- vorlige personskader. Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket "elværktøj", der er anvendt i sikkerhedsfor- skrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) og til batteridrevne elværktøjer (uden lys- netkabel).

1. Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b) Arbejd ikke med elværktøjet i eksplosionsfar- lige omgivelser, hvor der ndes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stik- kontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og pas- sende stikkontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overader som rør, varmeapparater, komfurer og køle- skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Hold elværktøjer på afstand af regn og fugt. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød. d) Brug ikke tilslutningsledningen til at bære el- ler ophænge elværktøjet eller til at trække stik- ket ud af stikkontakten med. Hold tilslutnings- ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenltrede tilslutningsledninger øger risikoen for at få stød.

• De gældende forskrifter om forebyggelse af ulykker og øvrige almindeligt anerkendte sikkerhedstekni- ske regler skal overholdes.

• Maskinen må kun bruges, vedligeholdes eller repa- reres af sagkyndige personer, der er fortrolige med dette arbejde, og som er informeret om de poten- tielle farer. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.

• Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.

• Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf. Vær opmærksom på, at vores udstyr ikke er konstrue- ret til erhvervsmæssig, håndværksmæssig eller indu- striel brug. Vi fraskriver os ansvaret, hvis udstyret bru- ges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde. Restrisici Selv om maskinen bruges korrekt, kan bestemte tilba- geværende risikofaktorer ikke helt udelukkes. Afhæn- gigt af maskinens konstruktion og opbygning kan føl- gende forekomme:

• Berøring af slibeskiven i det ikke-tildækkede område.

• Udslyngning af dele af beskadigede slibeskiver.

• Udslyngning af emner og emnedele.

• Høreskader hvis der ikke bruges høreværn.

• Lungeskader, hvis der ikke bruges egnet støvmaske.

• Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt.

• Fare som følge af strøm, hvis der bruges ikke-god- kendte elektriske tilslutningsledninger.

• Desuden kan der være ikke-åbenbare tilbageværen- de risici, selv om alle foranstaltninger er tru󰀨et.

• Restrisici kan reduceres til et minimum, hvis sikker- hedsforskrifterne og den tilsigtede brug samt brugs- anvisningen overholdes.www.scheppach.com

4. Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværk- tøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne e󰀨ektområde. b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager juste- ringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. e) Elværktøjer og tilbehør skal plejes med omhu. Kontrollér med jævne mellemrum, om bevæ- gelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadi- get på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj. f) Hold skæreværktøjer skarpe og rene. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøj, tilbehør og indsatsværktøj osv. i henhold til disse anvisninger. Tag hen- syn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeader tørre, rene og fri for olie og fedt. Glatte greb og gribeader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina- le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlæn- gerledning, der er egnet til udendørs brug, reduce- rer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uund- gåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3. Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et el- værktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medi- kamenter. Et øjebliks uagtsomhed, mens elværk- tøjet bruges, kan føre til alvorlige kvæstelser. b) Brug personlige værnemidler og altid beskyt- telsesbriller. Brug af personlige værnemidler så- som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bru- ges til, mindsker risikoen for personskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at el- værktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/ eller batteriet. Hvis du holder ngeren på kontak- ten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker. d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte bende sig i en roterende del af elværktøjet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og oprethold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevæ- gelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske fare pga. støv. h) Forlad dig ikke på falsk sikkerhed, og over- skrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværk- tøjet efter længere tids brug. Skødesløse hand- linger kan føre til alvorlige personskader på en brøkdel af et sekund.www.scheppach.com

m Advarsel! Giftige dampe! Bearbejdningen af skadeligt / giftigt støv udgør en sundhedsrisiko for betjeningspersonen eller personer, der opholder sig i nærheden.

• Brug beskyttelsesbriller, høreværn, støv- beskyttelsesmaske og beskyttelseshand- sker. Fare for forbrænding! Emnet bliver varmt under slibearbejdet. Tag aldrig fat i det på det sted, hvor det skal bearbejdes, og lad det af- køle tilstrækkeligt. Afbryd bearbejdningen igen og igen netop under længere slibearbejde og lad emnet afkøle, før slibearbejdet fortsættes. Kontinuerlig drift på 30 mi- nutter bør ikke overskrides.

• Dobbeltslibemaskinen er beregnet til tør adeslib- ning af metaloverader. Maskinen må kun benyttes til tørslibning.

• Asbestholdigt materiale må ikke bearbejdes. Asbest regnes som kræftfremkaldende. Anvend ikke beska- digede slibeskiver.

• Anvend kun slibeskiver, hvis data stemmer overens med maskinens typeskilt. Omløbshastigheden bør være lig med eller større end det angivne tal.

• Justér beskyttelsesholderne (gnistværn) og beskyt- telsesskærmene af og til, så sliddet på slibeskiverne udlignes. Hold afstanden så lille som mulig.

• Undgå kontakt med den kørende slibeskive.

• Brug ikke maskinen uden opsyn.

• Anvend aldrig maskinen til formål, den ikke er beregnet til.

• Kontrollér altid, at maskinen er slukket, før netstikket sættes i stikkontakten.

• Tænd altid først for maskinen, og før først herefter emnet hen mod slibeskiven. Løft emnet væk efter bearbejdningen, og sluk derefter maskinen.

• Hold altid fast i emnet med begge hænder.

• Sørg for at stå sikkert.

• Vent til slibeskiven / slibeskiverne står helt stille efter bearbejdning af metal.

• Træk altid netstikket ud af stikkontakten, før der hol- des arbejdspauser, før der arbejdes på maskinen, og når maskinen ikke er i brug.

• Behandl maskinen forsigtigt og omhyggeligt. Maskinen skal altid være ren, tør og fri for olie eller smørefedt.

• Vær altid opmærksom! Vær altid opmærksom på, hvad du gør, og gå altid fornuftig til værks. Anvend aldrig ma- skinen, hvis du er ukoncentreret eller føler dig utilpas.

• Slibeskiver skal opbevares på en sådan måde, at de ikke udsættes for mekaniske beskadigelser og ska- delige miljøpåvirkninger. m ADVARSEL! Dette elværktøj fremstiller et elektro- magnetisk felt under driften. Dette felt kan under be- stemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvor- lige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes. Sikkerhedsforskrifter for bordslibemaskiner a) Brug ikke beskadigede indsatsværktøjer. In- den hver brug skal indsatsværktøjer som fx slibeskiver for splintringer og revner. Når man har kontrolleret og brugt indsatsværktøjet, skal man holde sig selv og tilstedeværende personer uden for det roterende værktøjs plan og lade maskinen køre med maks. omdrej- ningstal i 1 minut. Beskadigede indsatsværktøjer knækker som oftest i løbet af denne testperiode. b) Det tilladte omdrejningstal for indsatsværktø- jet skal være mindst lige så høj som det maks. omdrejningstal, der er angivet på elværktø- jet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort. c) Der må aldrig slibes på slibeskivens sidea- der. Slibning på sideaderne kan bevirke, at slibe- skiven brister og slynges fra hinanden. m Maskinspecikke sikkerhedsinstrukser til dob- beltsliberen

• Berør ikke elkablet, hvis det beskadiges eller skæ- res over under arbejdet. Træk elstikket ud med det samme, og sørg herefter for, at maskinen kun repa- reres af en fagmand eller på et autoriseret service- værksted.

• Maskinen må ikke være fugtig, når den bruges, og må ikke benyttes i fugtige omgivelser.

• Arbejdes der ude i det fri, tilsluttes maskinen via et HFI-relæ med en brydestrøm på maks. 30 mA. An- vend kun en forlængerledning, der er tilladt til brug udendørs.

• Træk netstikket ud af stikkontakten, så snart der op- står fare.

• Før altid elkablet væk fra maskinen i bagudgående retning.

• Brandfare på grund af gnistregn! Der opstår gnistregn i forbindelse med slibning af metal. Vær derfor ubetinget opmærksom på, at personer ikke udsættes for fare, og at brændbare materialer ikke bender sig i nærheden af arbejdsområdet.www.scheppach.com

Driftsvarighed: Driftsvarigheden S2 30 min (korttidsdrift) betyder, at motoren med den nominelle e󰀨ekt (550 W) kun må be- lastes varigt i den periode (30 min), der er angivet på dataskiltet. Ellers kan den blive overophedet. I løbet af pausen køles motoren ned til udgangstemperaturen. Støj Støjværdierne er bestemt i overensstemmelse med EN 62841. Lydtryksniveau L

3 dB Brug høreværn. Støjpåvirkning kan føre til høretab. m Advarsel! Det angivne svingningsemissionstal er blevet målt iht. en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, elværktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi. Det angivne svingningsemissionstal kan bruges til at sammenligne et elværktøj med et andet. Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringel- sen. Begræns støjudvikling og vibration til et minimum!

• Brug kun fejlfrie maskiner.

• Vedligehold og rengør maskinen med jævne mel- lemrum.

• Tilpas arbejdsmåden efter maskinen.

• Undgå at overbelaste maskinen.

• Lad i givet fald maskinen blive underkastet et efter- syn.

• Sluk maskinen, når den ikke benyttes.

• Brug af handsker, når værktøjet er i brug, og begræns- ning af arbejdstiden er eksempler på foranstaltninger, der kan træ󰀨es for at reducere svingningsbelastnin- gen. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

• Brug ikke defekte eller deformerede slibeskiver.

• Kontrollér hyppigt indstillingen af gnistbeskyttelsen, og juster tilsvarende nedslidningen af slibeskiven. Afstanden mellem gnistbeskyttelsen og slibeskiven skal være så lille som mulig (maks. 2 mm).

• Kontrollér hyppigt indstillingen af landet, og juster tilsvarende nedslidningen af slibeskiven. Afstanden mellem gnistbeskyttelsen og slibeskiven skal være så lille som mulig (maks. 2 mm).

• Benyt kun slibeskiver, hvis boring passer præcist til dobbeltsliberens aksel. Der må ikke benyttes slibe- skiver med for lille boring.

• Skivemøtrikken må ikke overdrejes.

• Undlad at slibe med kold slibeskive. Inden påbe- gyndelse af slibearbejdet skal man lade slibeskiven køre i tomgang i et minut.

• Undlad at slibe på slibeskivens sideader. Der må kun slibes på kantsiden.

• Kom ikke kølemiddel direkte på slibeskiven. Køle- middel kan påvirke slibeskivens bindestyrke og der- med forårsage, at den svigter.

• Gnister kan være farlige. Der må ikke slibes i nærhe- den af brændbar gas og væske.

• Når man starter maskinen, skal man stille sig ved siden af slibeskiven.

• Slibeskiven må kun afrettes på kantsiden. Ved slib- ning på sideaderne kan slibeskiven blive for tynd i forhold til sikker brug.

• Slibning udvikler varme. Du må først tage fat i em- net, når det er tilstrækkeligt afkølet.

• Benyt kun slibeskiver, der er designet til sikker brug i dobbeltsliberen. Undlad at benytte slibeskiver, hvis angivne maks. omløbshastighed er lavere end ma- skinens hastighedsspecikation.

Dimensioner L x B x H 400 x 200 x 390 mm ø skive venstre/højre 200/200 mm ø skiveboring 15,88 mm Skivebredde venstre/højre 25/40 mm Vægt 16,5 kg Motor 230 - 240 V~ / 50 Hz Optagelsese󰀨ekt 550 W Omdrejningstal 2980 1/min Forbehold for tekniske ændringer!www.scheppach.com

Betjeningsinstruks Før ibrugtagning af dobbeltsliberen skal følgende punkter overholdes:

• Aktiver hovedafbryderen. Vent, til slibeskiven har nået maks. hastighed. Påbegynd først derefter slib- ningen.

• Hold emnet fast på landet, og bevæg det langsomt og jævnt ind mod slibeskiven.

• Under slibningen kan slibeskivens hastighed aftage. Reducer da trykket en smule, til skiven igen har nået den maksimale hastighed. m PAS PÅ:

• Mindre emner skal fastholdes med en tang eller lig- nende værktøj.

• Der må kun slibes på kanten af slibeskiven, aldrig på sideaderne.

• Da de este materialer bliver varme under slibning, skal emnet håndteres med ekstrem forsigtighed.

m PAS PÅ! Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! Tænding/slukning

• Maskinen tændes ved at stille Tænd-/Slukkontakten (8) på pos. ON.

• Maskinen slukkes ved at stille Tænd/Sluk-kontakten (8) på pos. OFF. Påbegynd først slibearbejdet, når maskinen har nået det maksimale omdrejningstal. Arbejdsinstrukser

• Vær opmærksom på, at de bedste resultater opnås ved at trykke emnet så lidt som muligt mod slibe- skiven, da der derved arbejdes med konstant om- drejningstal. Udsættes emnet for alt for meget tryk, bremser slibeskiven, eller den standser, dette over- belaster motoren og gør ikke arbejdet hurtigere.

• Af hensyn til egen sikkerhed bør du altid fastgøre mindre emner med en skruestik eller en skruetvinge. Slibning

• Anbring emnet på emnesupporten (4), og før det langsomt ind mod slibeskiven (3) i den ønskede vin- kel, til det rører ved denne.

Kontrollér inden tilslutningen, at dataene på typeskiltet stemmer overens med netdataene. Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen. Træk netstikket ud, før vedligeholdelses- og mon- teringsarbejde gennemføres.

• Maskinen skal opstilles, så den står stabilt; dvs. skrues fast på en arbejdsbænk el.lign.

• Før maskinen tages i brug, skal alle skærme og sik- kerhedsanordninger være monteret korrekt.

• Slibeskiverne skal kunne køre frit.

• Kontrollér, at dataene på typeskiltet stemmer over- ens med lysnetdataene, før maskinen tilsluttes. m Sikkerhedsforskrift! Produktet må først tilsluttes, når alt monterings- og justeringsarbejde er udført, og du har læst og forstået brugsanvisningen og sikker- hedsforskrifterne. Montering Lande (g. 1/4) Landet (4) skrues fast til slibeskivebekyttelsen med 2 sekskantskruer og 2 spændeskiver. Afstanden mellem slibeskiven og landet skal indstilles til maks. 2 mm. Gnistbeskyttelse (g. 2) Gnistbeskyttelsen skrues fast til slibeskivebekyttelsen med stjerneskrue og spændeskive. Afstanden til slibe- skiven bør være maks. 2 mm. Beskyttelsesglas (g. 3, g. 4)

1. Beskyttelsesglasset monteres på klempladen ved

hjælp af 2 stjerneskruer M4, spændeskiver og sekskantmøtrikker.

2. Holdebøjlen indføres i klemmepladen og fast-

spændes med adrundskruen M6 med spænde- skive og møtrik.

3. Hele enheden skrues på slibeskivebeskyttelsen

med U-bøjle, sekskantskrue M8 og spændeskive. Beskyttelsen kan indstilles individuelt, så brugerens øjne er beskyttet under slibearbejdet.www.scheppach.com

Træk netstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde. Rengøring

• Hold beskyttelsesanordninger, luftslidser og motor- hus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.

• Maskinen skal altid rengøres umiddelbart efter brug.

• Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke ren- gørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød. Vedligeholdelse I produktets indre ndes der ingen yderligere dele, der skal vedligeholdes. Serviceinformation Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Slibemiddel, kulbørste, nslibningsskiver, vinkellære, kilerem

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter. Installationer, reparati- oner og vedligeholdelsesarbejde på elinstallatio- nen må kun udføres af en fagmand. Vigtige anvisninger Elektromotoren er beregnet til driftsmåde S 1. Overbela- stes motoren, slukker den af sig selv. Efter en afkølings- fase (varierer tidsmæssigt) kan motoren startes igen.

• For at få et optimalt sliberesultat, og så slibeskiven (3) slides ensartet, bør man bevæge emnet en smu- le frem og tilbage mod slibeskiven (3).

• Husk altid at lade emnet køle af igen. PAS PÅ! Hvis skive skulle sætte sig fast under arbejdet, skal man fjerne emnet og vente, indtil maskinen igen har nået sin maksimale hastighed. Skift af slibeskive PAS PÅ! For at forhindre personskader som følge af utilsigtet start af dobbeltsliberen skal produktet altid være slukket (kontaktstilling på „0“), og netstikket skal være trukket ud af stikkontakten, inden der skiftes slibeskive.

• Gnistbeskyttelsen og beskyttelsesglasset løsnes og trækkes så langt ud som muligt, men uden at afmon- tere dem.

• Landet løsnes og trækkes så langt ud som muligt.

• Afmonter skruerne, og tag endepladen af.

• Den udvendige ange og den gamle slibeskive ta- ges af, og den nye slibeskive påsættes. Bemærk:

• De kartonskiver, der sidder på siderne af den nye slibeskive, må ikke fjernes, da disse understøtter angens sikre greb mod slibeskiven.

• Den nye slibeskive skal kontrolleres for revner og andre synlige skader og om nødvendigt bortska󰀨es.

• Flange og møtrik sættes på igen.

• Møtrikken må ikke spændes for stramt med en skru- enøgle, da man ellers risikerer at knække slibeskiven.

• Monter endepladen igen.

• Land, gnistbeskyttelse og beskyttelsesglas justeres igen jf. monteringsvejledningen. Slibeskiveafretter Slibeskiveafretteren er et værktøj til afretning af slibe- skiven. Tryk let mod slibeskiven - uden at der dannes gnister. Bevæg afretteren fra side til side over hele slibeskivens bredde. m Pas på! Brug beskyttelsesbriller.www.scheppach.com

Oplysninger om emballage Emballeringsmaterialerne er genanvendelige. Em- ballage skal bortska󰀨es jf. gældende miljøregler. Oplysninger om loven om brugt elektrisk og elek- tronisk udstyr (ElektroG) Brugt elektrisk og elektronisk udstyr (el- skrot) hører ikke til husholdningsa󰀨aldet, men skal indsamles og/eller bortska󰀨es separat!

• Brugte (genopladelige) batterier, der ikke er perma- nent installeret i en brugt maskine, skal udtages i in- takt tilstand inden aevering! Sådanne batterier skal bortska󰀨es i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådan- ne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine per- sonlige oplysninger på den brugte maskine, der skal bortska󰀨es!

• Symbolet med den overstregede skraldespand be- tyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortska󰀨es sammen med hushold- ningsa󰀨ald.

• Brugte elektriske og elektroniske apparater (elskrot) kan aeveres gratis på følgende steder: - O󰀨entlige bortska󰀨elses- og/eller indsamlings- steder (f.eks. kommunale genbrugsstationer). - Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt. - Du kan gratis aevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aevere sådanne apparater på et an- det autoriseret indsamlingssted i dit nærområde. - Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos dis- ses respektive kundeservice. Beskadiget elektrisk tilslutningsledning Der opstår ofte isoleringsskader på elektriske tilslut- ningsledninger. Årsagerne hertil kan være:

• Tryksteder, når tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.

• Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert.

• Skæresteder, når tilslutningsledningen køres over.

• Isolationsskader, når stikket trækkes ud af stikkon- takten på væggen.

• Revner pga. ældning af isoleringen. Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsska- derne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslut- ningsledningen ikke hænger i strømnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de rele- vante VDE- og DIN-bestemmelser. Der må kun anven- des tilslutningsledninger med mærkningen H05VV-F. Påtryk af typebetegnelsen på tilslutningskablet er et krav. Vekselstrømsmotor

• netspændingen skal være 230 - 240 V~.

• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter. Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere. Ved forespørgsler bedes følgende data opgivet:

• Data på motortypeskiltet Tilslutningstype Y Hvis nettilslutningsledningen til produktet bliver be- skadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at forebygge risici.

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30˚C. Elværk- tøjet skal opbevares i den originale emballage.www.scheppach.com

14. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted. Fejl Mulig årsag Afhjælpning Motor vil ikke starte. Motor, kabler eller stik defekte, sikringer sprunget. Få maskinen efterset af en fagmand. Forsøg aldrig selv at reparere motoren. PAS PÅ! Kontrollér sikringerne, og udskift dem i givet fald. Motoren starter langsomt og når ikke op på driftsomdrejningstallet. Spænding for lav, viklinger beskadiget, kondensator brændt sammen. Få spændingen kontrolleret af en energileverandør. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand. Motor støjer for meget. Viklinger beskadiget, motor defekt. Få motoren kontrolleret af en fagmand. Motor når ikke op på fuld ydeevne. Strømkredse i lysnettet overbelastet (lamper, andre motorer mv.). Undlad at tilslutte andre apparatet eller motorer til samme strømkreds. Motor bliver let overophedet. Overbelastning af motor, utilstrækkelig køling af motor. Undgå, at motoren overbelastes under slibningen, og fjern støv fra motoren for at sikre optimal køling af samme.

• Disse erklæringer gælder kun for apparater, der in- stalleres og sælges i landene i EU, og som er un- derlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortska󰀨else af brugte elektriske og elektroniske apparater (elskrot).

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.www.scheppach.com

før du fortsetter med slipingen. Kontinuerlig drift på 30 minutter skal ikke overskrides.

• Overbelast ikke apparatet.

• Slipeskivene må kunne gå fritt.

• ikke absolutt inkludert i leveringsomfanget! Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kun- den står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part. Takuu FI Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa ko- neenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen. Garanti DK Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket. Garanti NO Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeer- statningskrav er utelukkede.www.scheppach.com
