| Toote tüüp | Lihvpingi (lihvmasin) |
| Mark | Scheppach |
| Mudel | BG200AL |
| Mõõtmed (P x L x K) | 400 x 200 x 390 mm |
| Kaal | 16,5 kg |
| Toiteallikas | 230-240 V~ / 50 Hz, 550 W |
| Tühikäigu kiirus | 2980 p/min |
| Lihvketaste läbimõõt | 200 mm (vasak ja parem) |
| Lihvketaste ava | 15,88 mm |
| Lihvketaste laius | Vasak: 25 mm, Parem: 40 mm |
| Lihvketaste teralisus | Vasak: 60, Parem: 100 |
| Sisselülitamise kestus | S2 30 min (lühiajaline töö) |
| Helirõhutase | 79 dB(A) (määramatus 3 dB) |
| Helivõimsustase | 92 dB(A) (määramatus 3 dB) |
| Peamised funktsioonid | Metallide, plastide ja muude materjalide lihvimine ja poleerimine |
| Ohutusvarustus | Kaitseekraanid, sädemeekraan, reguleeritav tööriistahoidja, jahutusveepaak |
| Hooldus ja puhastus | Puhastage iga kasutuskorra järel niiske lapiga ja musta seebiga; ärge kasutage lahusteid; kontrollige lihvketaste kulumist |
| Kuluvad osad | Abrasiivid, süsinikharjad, lihvkettad, kiilrihmad |
| Remonditavus | Remont ainult kvalifitseeritud spetsialisti poolt; kasutage originaalosi |
| Garantii | Seadusjärgne kestus; defektsed osad asendatakse tasuta teatud tingimustel |
Korduma kippuvad küsimused - BG200AL SCHEPPACH
Kasutajate küsimused teemal BG200AL SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Jahvataja PDF-formaadis tasuta! Leidke oma juhend BG200AL - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. BG200AL kaubamärgi SCHEPPACH.
KASUTUSJUHEND BG200AL SCHEPPACH
Seadmel olevate sümbolite selgitus
 | Hoiatus - lugege vigastusriski vähendamiseks käitusjuhendit. |
 | Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. |
 | Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus-tav tolm. Asbestisisaldusega materjali ei tohi töödelda! |
 | Kandke kaitseprille. Töö ajal tekkivad sädemed või tootest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. |
| Tähelepanu! | Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia juhistele. |
Sisukord: Lk:
- Sissejuhatus 158
- Seadme kirjeldus (joon. 1).... 158
- Tarnekomplekt 158
- Sihtotstarbekohane kasutus 158
- Üldised ohutusjuhised 159
- Tehnilised andmed....162
- Montaaž 163
- Enne käikuvõtmist.... 163
- Käsitsemine 163
- Puhastamine ja hooldus 164
- Elektriühendus.... 164
- Ladustamine 165
- Utiliseerimine ja taaskäitlus.... 165
- Rikete körvaldamine 166
- Vastavusdeklaratsioon 295

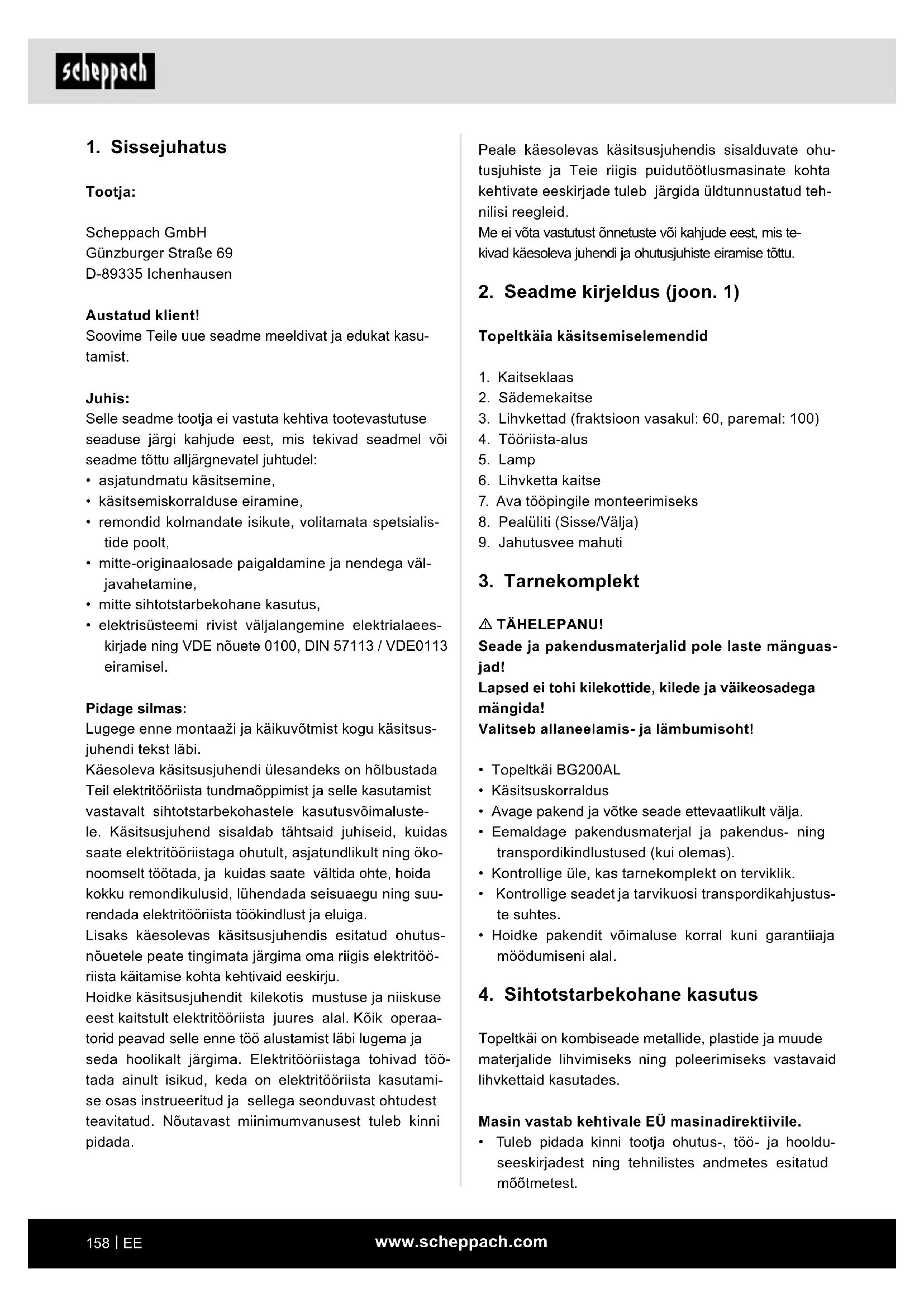

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue seadme meeldivat ja edukat kasutamist.
Juhis:
Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:
- asjatundmatu käsitsemine,
- käsitsemiskorralduse eiramine,
- remondid kolmandate isikute, volitamata spetsialis-tide poolt,
- mitte-originaalosade paigaldamine ja nendega väljavahetamine,
• mitte sihtotstarbekohane kasutus, - elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu käsitsusjuhendi tekst läbi.
Käesoleva käsitsusjuhendi ülesandeks on hölbustada Teil elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.
Lisaks käesolevas käsitsusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis elektritöö-riista käitamise kohta kehtivaid eeskirju.
Hoidke käsitsusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.
Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ja Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.
Me ei võta vastutust önnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramise tõttu.
2. Seadme kirjeldus (joon. 1)
Topeltkäia käsitsemiselemendid
- Kaitseklaas
- Sädemekaitse
- Tööriista-alus
- Lamp
- Lihvketta kaitse
- Ava tööpingile monteerimiseks
- Pealüliti (Sisse/Välja)
-
Jahutusvee mahuti
-
Lihvkettad (fraktsioon vasakul: 60, paremal: 100)
3. Tarnekomplekt
⚠ TÄHELEPANU!
Seade ja pakendusmaterjalid pole laste mänguas-jad!
Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida!
- Topeltkäi BG200AL
• Käsitsuskorraldus - Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
4. Sihtotstarbekohane kasutus
Topeltkäi on kombiseade metallide, plastide ja muude materjalide lihvimiseks ning poleerimiseks vastavaid lihvkettaid kasutades.
Masin vastab kehtivale EÜ masinadirektiivile.
- Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud möötmetest.
- Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
- Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Tootja ei vastuta masinal omavolilistest muudatustest põhjustatud kahjude eest.
- Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.
- Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.
Jääkriskid
Sihtotstarbekohasest kasutusest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgnevaid punkte:
- Lihvketta puudutamine katmata piirkonnas.
- Osade väljapaiskumine kahjustatud lihvketastest.
- Töödetailide ja töödetaili osade väljapaiskumine.
- Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
- Kopsukahjustused, kui ei kanta sobivat tolmukaitse-maski.
- Tervisekahjustused, mis tulenevad käe-käsivarre võngetest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult.
- Oht voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
- Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.
- Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsit-suskorraldust tervikuna.
5. Üldised ohutusjuhised
Üldised ohutusjuhised elektritööriistade kohta
⚠ HOIATUS!
Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja tehnilisi andmeid, millega see elektritööriist on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.
Ohutusjuhistes kasutatav möiste „elektritööriist“ kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.
1. Ohutus töökohal
a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalekal-dumisel võite elektritööriista üle kontrolli kaotada.
2. Elektrialane ohutus
a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriista vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest.
Kahjustatud või sasitud ühendusjuhtmed suuren- davad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.
3. Inimeste ohutus
a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsi-seid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisu eest ja säilitage alati tasakaal. Sedasi suudate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest osadest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.
4. Elektritööriista kasutamine ja käsitlemine
a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja tarvikute eest hästi. Kontrollige, kas liikuvad osad talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud osi nii, et elektritööriista talitlus on halvendatud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, rakendustööriista jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.
5. Teenindus
a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
△ HOIATUS! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.
Laudlihvmasinate ohutusjuhised
a) Ärge kasutage kahjustunud rakendustööriistu. Kontrollige rakendustööriistu nagu lihvkettaid iga kord enne kasutamist eraldunud kildude ja pragude suhtes. Kui olete rakendustööriista üle kontrollinud ja paigaldanud, siis hoidke en- nast ja läheduses viibivad inimesed väljaspool pöörleva rakendustööriista tasandit ning laske seadmel 1 minut suurimatel pööretel töötada. Kahjustatud rakendustööriistad murduvad ena- masti selle testimisaja jooksul.
b) Rakendustööriistale lubatud pöörded peavad olema vähemalt nii kõrged nagu elektritöö- riistal esitatud suurim pöördearv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ja tükid eemale paiskuda.
c) Ärge lihvige kunagi lihvketta külgpindadega. Külgpindadega lihvimisel vöib lihvketas puruneda ja tükid laiali paiskuda.
⚠️ Seadmespetsiifilised ohutusjuhised topeltkäia-dele
- Ärge puudutage vörgukaablit, kui see saab käituse ajal kahjustada või lõigatakse läbi. Tõmmake kohe vörgupistik välja ja laske seade seejärel eranditult spetsialistil või pädevas teeninduspunktis remontida.
- Ärge käitage seadet, kui see on niiske, samuti mitte niiskes ümbruses.
- Kui töötate öues, siis ühendage seade külge mak-simaalselt 30 mA vallandusvooluga rikkevoolu-kait-selülit (FI) kaudu. Kasutage ainult väliskeskkonna jaoks heaks kiidetud pikenduskaablit.
- Tõmmake võrgupistik ohu korral kohe pistikupesast välja.
- Juhtige vörgukaabel alati tahapoole seadmest eemale.
- Tulekahju oht sädemelennu töttu! Kui lihvite metalle, siis tekib sädemelend. Pöörake seetöttu tingimata tähelepanu sellele, et ei ohustata inimesi ja tööpiirkonna läheduses ei asu põlemisvõimelisi materjale.
Kokkupuude kahjulike / mürgiste tolmudega kujutab ohtu operaatorile või läheduses viibivatele isikutele.
• Kandke kaitseprille, kuulmekaitset, tolmu- kaitsemaski ja kaitsekindaid. Põletusoht!
Töödetail läheb lihvimisel kuumaks. Ärge haarake sellest kunagi töödeldavast kohast kinni ja laske sellel piisavalt maha jahtuda. Katkestage just pikemate lihvimistööde korral aeg-ajalt töötlemine ja laske töödetailil enne lihvimise jätkamist maha jahtuda. Ei tohiks ületada 30-minutilist kestevrežiimi.
- Topeltlihvmasin on ette nähtud metallide pealis-pindade kuivaks pindlihvimiseks. Seadet tohib kasutada ainult kuivlihvimiseks.
- Asbestisisaldusega materjali ei tohi töödelda. Asbest kehtib vähki tekitavana. Ärge kasutage kahjustunud lihvkettaid.
- Kasutage ainult lihvkettaid, mille andmed ühtivad masina tüübisildi omadega. Joonkiirus peaks olema suurem või võrdne esitatud arvuga.
- Seadke kaitsehoidikut (sädemesuunaja) ja kaitsekettaid perioodiliselt peale nii, et kompenseeritakse lihvketaste kulumist. Hoidke vahekaugus nii väike kui võimalik.
• Vältige kokkupuudet töötava lihvkettaga.
- Ärge käitage jätke järelevalveta.
- Ärge kasutage seadet kunagi väärotstarbeliselt.
- Pöörake alati tähelepanu sellele, et seade on välja lülitatud, enne kui vörgupistiku pistikupessa pistate.
- Lülitage alati esmalt seade sisse ja juhtige siis töödetail vastu lihvetast. Töstke töödetail pärast töötle-mist eemale ja lülitage siis seade välja.
- Hoidke töödetaili alati tugevasti mölema käega kinni.
- Hoolitsege turvalise seisu eest.
- Laske lihvkettal / lihvketastel pärast metallide töötlemist täielikult seiskuda.
- Tömmake enne tööpause, enne köiki töid seadme kallal ja mittekasutuse korral alati vörgupistik pistikupesast välja.
- Käige seadmega ettevaatlikult ja hoolikalt ümber. Seade peab olema alati puhas, kuiv ja öli- ning määrdeainevaba.
- Olge alati tähelepanelik! Pidage oma tegevust alati silmas ja toimige alati möistlikult. Ärge kasutage mitte mingil juhul seadet, kui olete hajevil või tunnete ennast halvasti.
- Lihvkettaid tuleb ladustada nii, et need pole allutatud mehaanilistele kahjustustele ega keskkonnamõjudele.
- Ärge kasutage defektseid või deformeerunud lihv-kettaid.
- Kontrollige sageli sädemekaitsme seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugus võimalikult väike (mitte suurem kui 2 mm).
- Kontrollige sageli tööriista-aluse seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugus võimalikult väike (mitte suurem kui 2 mm).
- Kasutage ainult lihvkettaid, mille ava sobib täpselt topeltkäia völlile. Ärge kasutage liiga väikese avaga lihvkettaid.
- Ärge keerake ketaste mutreid üle.
- Ärge lihvige külma lihvkettaga. Laske lihvkettal enne töö algust üks minut tühikäigul töötada.
- Ärge lihvige lihvketta külgpindadega. Lihvige ainult laupkülje vastas.
- Ärge kandke jahutusvedelikku vahetult lihvkettale. Jahutusvedelik vöib lihvketta sidumisvöimet halvendada ja nii selle rivist väljalangemist pöhjustada.
- Sädemed võivad olla ohtlikud. Ärge lihvige süttimis-võimeliste gaaside või vedelike läheduses.
- Seiske seadme sisselülitamisel lihvketta küljel.
- Rihtige lihvketast ainult laupküljelt. Külgpindade vastas lihvimise töttu või lihvketas turvaliseks kasutamiseks liiga õhukeseks muutuda.
- Lihvimine tekitab kuumust. Haarake töödetailist kinni alles siis, kui see on piisavalt maha jahtunud.
- Kasutage ainult selliseid lihvkettaid, mis on topeltkäial turvaliseks kasutamiseks ette nähtud. Ärge kasutage lihvketast, mille esitatud suurim joonkiirus on väiksem kui seadme pöördearvu andmed.
6. Tehnilised andmed
| Koostemõõdud P x L x K | 400 x 200 x 390 mm |
| Ketta ø vasakul/paremal | 200/200 mm |
| Ketta ava ø | 15,88 mm |
| Ketta laius vasakul/paremal 25/40 mm |
| Kaal 16,5 kg |
| Mootor 230 - 240 V~ / 50 Hz |
| Tarbevõimsus 550 W |
| Pöördearv 2980 1/min |
Õigus tehnilisteks muudatusteks reserveeritud!
Sisselülituskestus:
Sisselülituskestus S2 30 min (lühiajarežiim) tähendab, et mootorit tohib nimivõimsusega (550 W) püsivalt koormata ainult andmesildil esitatud aja (30 min) väl- tel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jälle lähtetemperatuurile maha.
Müra
Müraväärtused määrati vastavalt EN 62841.
Heliröhutase L _pA 79 dB
Määramatus K_pA 3 dB
Helivõimsustase L_WA 92 dB
Määramatus K_WA 3 dB
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
⚠️ Hoiatus!
Esitatud vönkeemissiooni väärtust mõõdeti normitud kontrollimismeetodiga ja see võib elektritööriista kasutamise viisist ning liigist sõltuvalt muutuda ja erandjuhtudel esitatud väärtust ületada.
Esitatud vöngete emissiooniväärtust saab kasutada ühe elektriseadme vördlemiseks teisega.
Esitatud võnkeemissiooni väärtust saab kasutada häirekäitumise sissejuhatavaks hindamiseks.
Piirake müra teke ja vibratsioon miinimumile!
• Kasutage ainult laitmatuid seadmeid.
- Hooldage ja puhastage seadet regulaarselt.
- Kohandage oma töötamisviis seadmele.
- Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
- Vibratsioonikoormuse vähendamise näitlikeks meetmeteks on kinnaste kandmine tööriista kasutamisel ja tööaja piiramine. Seejuures tuleb arvesse võtta käitustsükli köiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning neid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).
7. Montaaž
Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.
Tömmake enne seadmel seadete teostamist vörgupistik välja.
Tõmmake enne kõiki hooldus- ja montaažitöid võrgupistik välja.
- Masin tuleb seisustabiilselt üles panna, st kruvige tööpingile vms kinni.
- Enne käikuvõtmist peavad olema köik katted ja ohutusseadised nõuetekohaselt monteeritud.
• Lihvkettad peavad saama vabalt liikuda. - Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.
△ Ohutusjuhis! Ühendage seade külge alles siis, kui köik montaaži- ja häälestustööd on teostatud ning kä-sitsusjuhend ja ohutusjuhised on läbi loetud ning neist aru saadud.
Montaaž
Tööriista-alused (joon. 1/4)
Kruvige tööriista-alus (4) 2 kuuskantpoldi ja 2 seibiga lihvketta kaitsme külge. Lihvketta ja tööriista-aluse vahekaugus tuleb seadistada max 2 mm peale.
Sädemekaitse (joon. 2)
Kruvige sädemekaitse ristpeakruvi ja alusseibiga lihvketta kaitsme külge. Kaugus peaks olema lihvkettast max 2 mm.
Kaitseklaasid (joon. 3, joon. 4)
- Monteerige kaitseklaas 2 ristpeakruviga M4, alusseibiga ja kuuskantmutriga klemmpleki külge.
- Hoidelook juhitakse pingutuspleki sisse ja pingu-tatakse M6 lapikpeakruvi, alusseibi ning mutriga kinni.
- Kruvige terviklik moodul U-looga, kuuskantpoldi M8 ja alusseibiga lihvketta kaitsme külge.
Kaitset saab individuaalselt seadistada nii, et kasutaja silmad on lihvimisprotseduuri ajal kaitstud.
8. Enne käikuvõtmist
Käsitsemisjuhised
Pöörake enne topeltkäia käikuvõtmist tähelepanu järgnevatele punktidele:
- Vajutage pealülitit. Oodake ära, kuni lihvketas on saavutatud suurima kiiruse. Alles siis alustage lih-vimisega.
- Hoidke töödetaili tugevasti tööriista-alusel ja liigutage aeglaselt ühtlaselt lihvketta poole.
- Lihvimine võib lihvketta kiirust vähendada. Vähendage siis veidi survet, kuni ketas on saavutanud taas oma täiskiiruse.
⚠ TÄHELEPANU:
- Väikesed töödetaile tuleks tangide või muu sarnase tööriistaga kinni hoida.
- Lihvige ainult lihvketta laupküljega, mitte kunagi külgpindadega.
- Kuna enamik materjale lähevad lihvimisel kuumaks, siis tuleb töödetailiga äärmiselt ettevaatlikult ümber käia.
9. Käsitsemine
⚠ Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata terviklikult!
Sisse-/väljalülitamine
- Sisselülitamiseks seadke sisse-/väljalüliti (8) posit-siooni ON.
- Väljalülitamiseks seadke sisse-/väljalüliti (8) posit-siooni Off.
Alustage lihvimist alles siis, kui seade on saavuta-nud oma maksimaalsed pöörded.
Tööjuhised
- Pidage silmas, et parimad tulemused saavutatakse töödetaili kerge survega vastu lihvetast, sest siis töötatakse konstantse pöördearvuga. Liiga tugev surve töödetailile pidurdab lihvetast või see seiskub, see koormab mootori üle ega too kaasa tööprotseduuri kiirenemist.
- Kinnitage väikesed töödetailid isikliku ohutuse tagamiseks alati kruustangidesse või pitskruvisse.
Lihvimine
- Pange töödetail töödetaili alusele (4) ja juhtige aeglaselt soovitud nurga alla lihvketta (3) juurde, kuni see seda puudutab.
- Optimaalse lihvimistulemuse saavutamiseks ja lihvketta (3) ühtlaseks ärakulutamiseks tuleks töödetaili lihvketta (3) vastas kergelt edasi-tagasi liigutada.
- Laske töödetailil alati aeg-ajalt maha jahtuda.
Tähelepanu!
Kui ketas peaks töötamisel kord blokeeruma, siis palun eemaldage töödetail ja oodake, kuni seade on saavutatud taas oma maksimaalsed pöörded.
Lihvketta vahetamine
TÄHELEPANU: Vältimaks topeltkäia kogemata käivitamist, tuleb enne lihvketta vahetamist seade alati välja lülitada (lüliti asend „0“) ja vörgupistik pistikupesast välja tömmata.
- Lödvendage sädemekaitset ja kaitseklaasi ning tömmake vöimalikult kaugele välja, kuid ärge demonteerige.
- Lödvendage tööriista-alust ja tömmake võimalikult kaugele välja.
- Demonteerige poldid ja tömmake löpp-plaat maha.
- Võtke välimine äärik ja vana lihvketas maha, pange uus lihvketas peale.
Juhis:
- Ärge eemaldage uue lihvketta külgedele paigaldatud kartongseibe, sest need toetavad äärikute kindlat haardumist lihvettaga.
- Uurige uut lihvetast pragude ja teiste nähtavate kahjustuste suhtes ning utiliseerige vajaduse korral.
- Pange äärik ja mutrid taas peale.
- Ärge pingutage mutrit mutrivõtmega liiga tugevasti kinni, sest vastasel juhul võib lihvketas murduda.
• Monteerige löpp-plaat tagasi. - Häälestage tööriista-alus, sädemekaitse ja kaitseklaas vastavalt montaažijuhendile.
Lihvketta kaabits
Lihvketta kaabits on tööriist lihvketta tasandamiseks. Suruge kergelt vastu lihvketast - ilma sädemeid tekitamata. Liigutage kaabitsat külgsuunas üle kogu lihvketta laiuse.
⚠ Tähelepanu! Kandke alati kaitseprille.
10. Puhastamine ja hooldus
Tömmake enne köiki puhastustöid vörgupistik välja.
Puhastamine
- Hoidke kaitseseadised, õhupilud ja mootori korpus tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
- Puhastage seadet vahetult pärast igakordset kasutamist
- Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
Hooldus
Seadme sisemuses ei leidu edasisi hooldatavaid osi.
Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.
Kuluosad*: lihvimisvahendid, süsiharjad, rihtkettad, nurkkaliiber, kiilrihm
* ei sisaldu tingimata tarnekomplektis!
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.
11. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nöuetele. Kliendipoolne vörgüühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele. Elektriinstallatsiooni kallal tohib installatsioone, remonte ja hooldustöid teostada ainult spetsialist.
Tähtsad juhised
Elektrimootor on teostatud töörežiim S 1 jaoks. Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.
Nende põhjusteks võivad olla:
- Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
- Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise töttu.
- Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
- Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
- Praod isolatsiooni vananemise töttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.
Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.
Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.
Vahelduvvoolumootor
• Vörgupinge peab olema 230 - 240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgnevad andmed:
- Mootori vooluliik
• Masina tüübisildi andmed
• Mootori tüübisildi andmed
Ühendusliik Y
Kui antud toote võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.
12. Ladustamine
Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on vahemikus 5 kuni 30 °C. Säilitage elektritööriista originaalpakendis.
13. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utilisee-rige pakendid keskkonnasöbralikult.
Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta
Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
- Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
- Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
- Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
- Vanad elektri- ja elektroonikaseadmed saab järgnevates kohtades tasuta ära anda:
- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad).
- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.
14. Rikete kõrvaldamine
Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie toode ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.
| Rike Võimalik põhjus Abinõu | ||
| Mootor ei tööta. Mootor, kaabel või pistik defektne, kaitsmed läbi põlenud. | Laske masin spetsialistil üle kontrollida. Ärge remontige mootorit kunagi ise. Tähelepanu! Kontrollige kaitsmed üle ja asendage need vajaduse korral. | |
| Mootor töötab aeglaselt ega saavuta käituspöördeid. | Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud. | Laske energiavarustusettevõttel pinget kontrollida. Laske mootor spetsialistil üle kontrollida. Laske kondensaator spetsialistil asendada. |
| Mootor tee b liiga palju müra. | Mähised kahjustatud, mootor defektne. | Laske mootor spetsialistil üle kontrollida. |
| Mootor ei saavuta täit võimsust. | Vooluahelad võrgus üle koormatud (lambid, teised mootorid jms). | Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid. |
| Mootor kuumeneb kergesti üle. | Mootori ülekoormamine, mootori ebapiisav jahutus. | Vältige lõikamise ajal mootori ülekoormamist ja eemaldage mootorilt tolm, et tagada mootori optimaalne jahutus. |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
