Tuotetyyppi	Hiomakone
Merkki	Scheppach
Malli	BG200AL
Mitat (P x L x K)	400 x 200 x 390 mm
Paino	16,5 kg
Virtalähde	230-240 V~ / 50 Hz, 550 W
Tyhjäkäyntinopeus	2980 rpm
Hiomalaikan halkaisija	200 mm (vasen ja oikea)
Laikan reiän koko	15,88 mm
Hiomalaikkojen leveys	Vasen: 25 mm, Oikea: 40 mm
Hiomalaikan karkeus	Vasen: 60, Oikea: 100
Käyttöjakso	S2 30 min (lyhyt käyttö)
Äänenpainetaso	79 dB(A) (epävarmuus 3 dB)
Äänentehotaso	92 dB(A) (epävarmuus 3 dB)
Päätoiminnot	Metallien, muovien ja muiden materiaalien hionta ja kiillotus
Turvavarusteet	Suojakilvet, kipinäsuojus, säädettävä työkalutuki, jäähdytysvesisäiliö
Huolto ja puhdistus	Puhdista jokaisen käytön jälkeen kostealla liinalla ja mustalla saippualla; älä käytä liuottimia; tarkista laikkojen kuluminen
Kulutusosat	Hiomalevyt, hiiliharjat, hiomalaikat, kiilahihnat
Korjattavuus	Vain pätevän ammattilaisen suorittamat korjaukset; käytä alkuperäisosia
Takuu	Lakisääteinen takuu; vialliset osat vaihdetaan ilmaiseksi tietyin edellytyksin

Usein kysytyt kysymykset - BG200AL SCHEPPACH

Mikä on Scheppach BG200AL -penkkihiomakoneen teho?

Moottorin ottoteho on 550 W jännitteellä 230-240 V~ / 50 Hz.

Mitä hiomalaikkoja toimitetaan BG200AL:n mukana?

Kaksi 200 mm halkaisijaltaan olevaa hiomalaikkaa: yksi vasemmalla raekoolla 60 (karkea) ja yksi oikealla raekoolla 100 (hieno).

Kuinka säätää työkalutuen ja hiomalaikan välinen rako?

Rako ei saa ylittää 2 mm. Kiristä työkalutuki hiomalaikan suojaan 2 kuusioruuvilla ja 2 aluslevyllä.

Mikä on jatkuvan käytön enimmäisaika?

Käyttöjakso on S2 30 minuuttia: 30 minuutin täyden kuormituksen jälkeen pysäytä laite jäähtymään.

Voinko käyttää hiomakonetta puun tai muovin hiontaan?

Mukainen käyttö on metallien, muovien ja muiden soveltuvien materiaalien hionta ja kiillotus. Älä käytä asbestia tai syttyviä materiaaleja.

Kuinka vaihtaa kulunut hiomalaikka?

1. Irrota laite verkosta. 2. Löysää kipinäsuojus ja suojakilpi. 3. Poista ruuvi ja päätylevy. 4. Irrota ulompi laippa ja vanha laikka. 5. Asenna uusi laikka (säilytä pahvialuslevyt). 6. Kokoa päinvastaisessa järjestyksessä. Älä kiristä mutteria liikaa.

Mitä suojavarusteita on käytettävä?

Käytä aina suojalaseja, kuulosuojaimia, pölynaamaria ja käsineitä. Kipinät ja roiskeet ovat vaarallisia.

Kuinka puhdistaa hiomakone?

Irrota pistoke ennen puhdistusta. Käytä kosteaa liinaa ja hieman mustaa saippuaa. Älä käytä liuottimia tai voimakkaita aineita. Varmista, ettei vettä pääse laitteen sisään.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista sulakkeet, virtajohto ja pistorasia. Jos ongelma jatkuu, anna asiantuntijan tarkistaa kone. Älä koskaan korjaa moottoria itse.

Onko mahdollista kiinnittää hiomakone työpöytään?

Kyllä, laitteessa on reiät työpöytäasennusta varten (kuva 1, kohta 6). Kiinnitä se tukevasti ennen käyttöä vakauden varmistamiseksi.

KÄYTTÖOHJE BG200AL SCHEPPACH

Valitseb allaneelamis- ja lämbumisoht!

Laitteessa olevien symbolien selitys

	Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä.
	Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
	Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua tervey-delle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää!
	Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai tuotteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.
△ Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 202
2. Laitteen kuvaus (kuva 1)....202
3. Toimituksen sisältö 202
4. Määräystenmukainen käyttö 202
5. Yleiset turvallisuusohjeet....203
6. Tekniset tiedot....206
7. Asennus....207
8. Ennen käyttöönottoa....207
9. Käyttö....207
10. Puhdistus ja huolto 208
11. Sähköliitäntä 209
12. Varastointi 209
13. Hävittäminen ja kierrätys 209
14. Ohjeet häiriöiden poistoon....210
15. Vaatimustenmukaisuusvakuutus 295

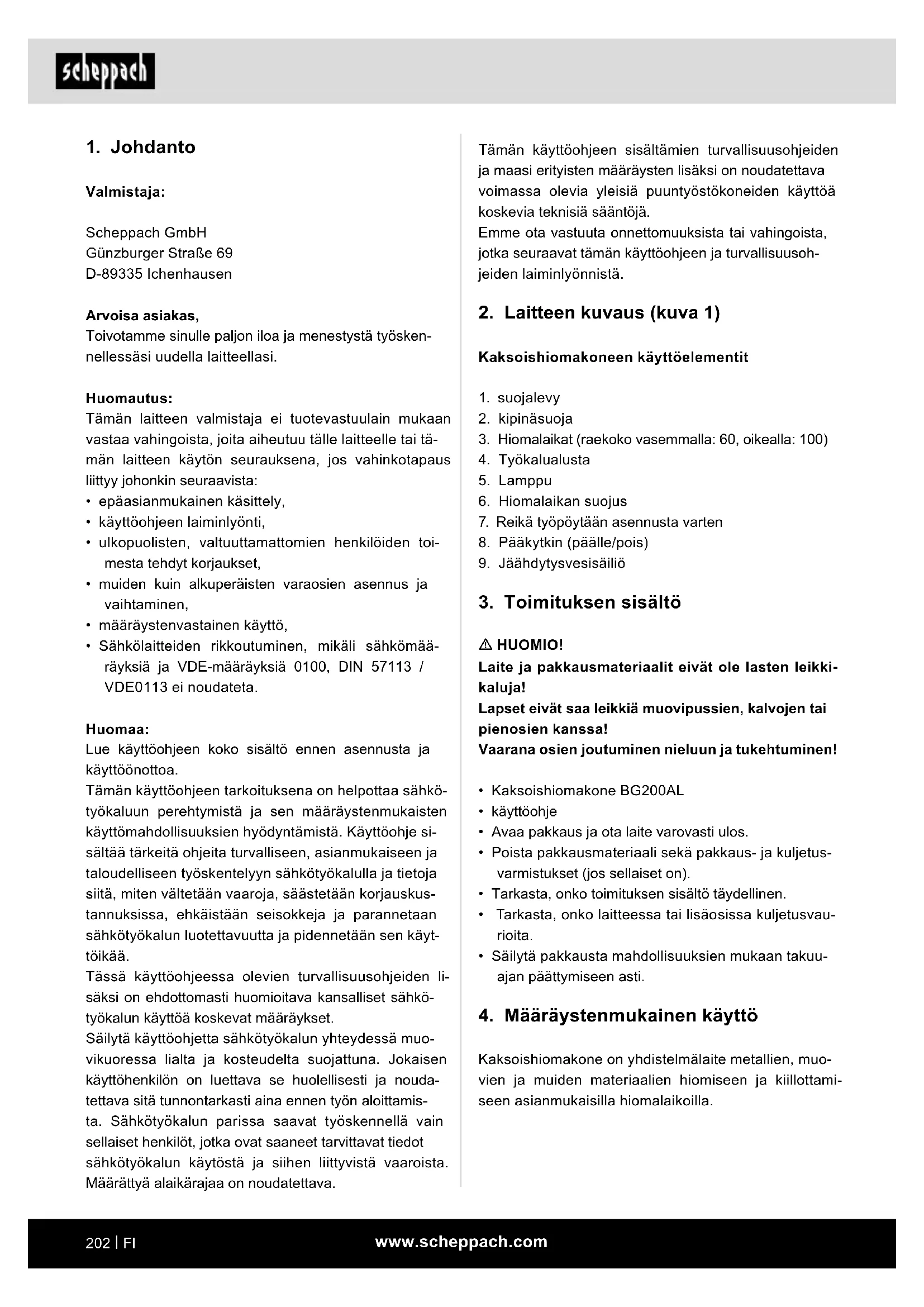

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- Sähkölaitteiden rikkoutuminen, mikäli sähkömää-räyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa sähkötyökaluun perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn sähkötyökalulla ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan sähkötyökalun luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset sähkötyökalun käyttöä koskevat määräykset.

Säilytä käyttöohjetta sähkötyökalun yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Sähkötyökalun parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot sähkötyökalun käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava voimassa olevia yleisiä puuntyöstökoneiden käyttöä koskevia teknisiä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1)

Kaksoishiomakoneen käyttöelementit

1. suojalevy
2. kipinäsuoja
3. Työkalualusta
4. Lamppu
5. Hiomalaikan suojus
6. Reikä työpöytään asennusta varten
7. Pääkytkin (päälle/pois)

8. Jäähdytysvesisäiliö

9. Hiomalaikat (raekoko vasemmalla: 60, oikealla: 100)

3. Toimituksen sisältö

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa!

Vaarana osien joutuminen nieluun ja tukehtuminen!

• Kaksoishiomakone BG200AL
- käyttöohje
- Avaa pakkaus ja ota laite varovasti ulos.
- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
- Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

4. Määräystenmukainen käyttö

Kaksoishiomakone on yhdistelmälaite metallien, muovien ja muiden materiaalien hiomiseen ja kiillottamiseen asianmukaisilla hiomalaikoilla.

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

• Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet asiantuntevat henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.
• Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Jäännösriskit

Määräystenmukaisesta käytöstä huolimatta kaikkia jäännösriskitekijöitä ei voida kokonaan sulkea pois. Koneen rakenteesta ja mallista riippuen voi esiintyä seuraavia:

• Hiomalaikkaan koskeminen suojaamattomalla alueella.
• Osien sinkoileminen vioittuneista hiomalaikoista.
• Työkappaleiden ja työkappaleiden osien sinkoutuminen koneesta.
• Kuulovauriot, jos ei käytetä kuulosuojaimia.
• Keuhkovammat, jos ei käytetä sopivaa pölysuojanaamaria.
• Käsiin ja käsivarsiin kohdistuvasta tärinästä aiheutuvat terveyshaitat, jos laitetta käytetään pitkään tai jos sitä ohjataan ja huolletaan epääasianmukaisella tavalla.
• Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä riskejä.

- Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa Turvallisuusohjeet ja Määräystenmukainen käyttö olevia ohjeita.

5. Yleiset turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠️ VAROITUS!

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka-lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista.

Löysät vaatteet, korut tai pitkät hiukset voivat jää-dä kiinni liikkuviiin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita ja käytettävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

⚠️ VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Turvallisuusohjeet pöytähiomakoneita varten

a) Älä käytä vahingoittuneita käyttötyökaluja. Tarkasta käyttötyökalut, kuten hiomalaikat, aina ennen käyttöä säröilyn ja halkeamien varalta. Jos olet tarkastanut käytettävän työkalun ja otat sen käyttöön, sinun ja muiden lähellä olevien henkilöiden on pysyteltävä pyörivän käyttötyökalun tason ulkopuolella. Anna laitteen käydä 1 minuutin ajan suurimmalla kierrosluvulla. Vialliset käyttötyökalut murtuvat yleensä tämän testiajan aikana.

b) Käyttötyökalun sallitun kierrosluvun on oltava vähintään niin korkea kuin sähkötyökalun määritetty enimmäiskierrosluku. Lisävarusteet, joita pyöritetään nopeammin kuin mikä niille on sallittua, voivat murtua ja osia voi sinkoilla ympäristöön.

c) Älä koskaan hio hiomalaikan sivupinnoilla. Hiominen sivupinnoilla voi aiheuttaa hiomalaikan hajoamisen ja pirstaloitumisen.

△ Kaksoishiomakoneen laitekohtaiset turvalli-suusohjeet

- Älä koske virtajohtoon, jos se on vioittunut tai rikkoutunut käytön aikana. Vedä virtapistoke heti irti ja korjauta laite sen jälkeen pätevällä korjaajalla tai valtuutetussa huoltoliikkeessä.

- Älä käytä laitetta, jos se on kostea. Älä käytä laitetta myöskään kosteassa ympäristössä.

• Kun työskentelet ulkona. liitä laite vikavirtakatkaisimeen (FI), jonka laukaisuvirta on enintään 30 mA. Käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Vedä pistoke vaaratilanteessa heti irti pistorasiasta.
• Ohjaa virtajohto aina taaksepäin pois laitteesta.
• Kipinöiden aiheuttama tulipalovaara! Metallia hiottaessa muodostuu lentokipinöitä. Sen vuoksi on ehdottomasti varmistettava, että ihmiset eivät altistu vaaraan eikä työalueen lähellä ole paloherkkiä materiaaleja.

⚠ Varoitus! Myrkylliset höyryt!

Haitallisten / myrkyllisten pölyjen käsittely aiheuttaa vaaraa käyttöhenkilön tai lähellä olevien henkilöiden terveydelle.

- Käytä suojalaseja, kuulosuojaimia, pöly-suojanaamaria ja suojakäsineitä. Palo-vammojen vaara!

Työkappale kuumenee hiottaessa. Älä koskaan tartu työstettävään kohtaan ja anna sen jäähtyä riittävästi. Kun hiontatyö kestää pitkään, keskeytä työskentely aika ajoin ja anna työkappaleen jäähtyä ennen kuin jatkat hiomista. Käyttö ei saa jatkua yhtäjaksoisesti yli 30 minuuttia.

• Kaksoishiomakone on tarkoitettu metallipintojen kuivahiontaan. Laitetta saa käyttää vain kuivahiontaan.
• Asbestia sisältäviä materiaaleja ei saa työstää. Asbesti on karsinogeeni eli syövälle altistava aine. Älä käytä vahingoittuneita hiomalaikkoja.
• Käytä vain sellaisia hiomalaikkoja, joiden tiedot vastaavat koneen tyyppikilvessä olevia tietoja. Kierrosnopeuden on oltava sama tai suurempi kuin ilmoitettu lukema.
• Säädä suojuksen pidikettä (kipinän ohjainta) ja suojalevyjä aika ajoin hiomalaikkojen kulumisen tasaamiseksi. Pidä etäisyys mahdollisimman pienenä.
• Älä koske pyörivään hiomalaikkaan.
• Älä käytä laitetta huolimattomasti.
• Älä koskaan käytä laitetta muuhun kuin sille määritettyyn käyttötarkoitukseen.
• Varmista aina ennen virtapistokkeen pistorasiaan liittämistä, että laite on kytketty pois päältä.
• Kytke laite aina ensin päälle ja ohjaa työkappale vasta sen jälkeen vasten hiomalaikkaa. Nosta työkappale työstön jälkeen pois ja kytke laite sitten pois päältä.

• Pidä molemmin käsin kiinni työkappaleesta.
  • Varmista, että seisot tukevasti.

• Odota metallintyöstön jälkeen, että hiomalaikat pysähtyvät kokonaan.

• Vedä virtapistoke irti pistorasiasta aina ennen kuin alat käsitellä laitetta ja silloin, kun laitetta ei aiota käyttää.
• Käsittele laitetta varovaisesti ja huolellisesti. Laitteen on oltava aina puhdas ja kuiva, eikä siinä saa olla öljy- tai rasvatahroja.
• Ole koko ajan tarkkaavainen! Toimi aina harkiten ja menettele järkevästi. Älä missään tapauksessa käytä laitetta, jos tunnet olosi hajamieliseksi tai voit pahoin.
• Säilytä hiomalaikkoja siten, että ne eivät altistu mekaanisille vaurioille ja haitallisille ympäristötekijöille.
• Älä käytä vioittuneita tai vääntyneitä hiomalaikkoja.
• Kipinäsuojan asetus on tarkastettava säännöllisesti ja sitä on säädettävä hiomalaikan kulumista vastaavasti. Kipinäsuojan ja hiomalaikan välisen etäisyyden on oltava mahdollisimman pieni (ei suurempi kuin 2 mm).
• Työkalualustan asetus on tarkastettava säännöllisesti ja sitä on säädettävä hiomalaikan kulumista vastaavasti. Kipinäsuojan ja hiomalaikan välisen etäisyyden on oltava mahdollisimman pieni (ei suurempi kuin 2 mm).
• Käytä vain sellaisia hiomalaikkoja, joiden reikä on tarkasti kaksoishiomakoneen akselin päällä. Älä käytä liian pienen reiän omaavia hiomalaikkoja.
• Älä kierrä laikan mutteria liikaa.
• Älä hio kylmällä hiomalaikalla. Anna hiomalaikan käydä tyhjäkäynnillä yhden minuutin ajan ennen työn aloittamista.
• Älä hio hiomalaikan kyljillä. Hio vain etupuolella.
• Älä syötä jäähdytysainetta suoraan hiomalaikkaan. Jäähdytysaine voi heikentää hiomalaikan sidosvoimaa ja johtaa sen rikkoutumiseen.
• Kipinät voivat olla vaarallisia. Älä hio herkästi syttyvien kaasujen tai nesteiden lähellä.
• Seiso hiomalaikan sivulla, kun käynnistät laitteen.
• Oikaise hiomalaikkaa vain etupinnasta. Sivupintojen hiominen voi tehdä hiomalaikan liian ohueksi turvallisen käytön kannalta.
• Hiominen tuottaa kuumuutta. Tartu työkappalee-seen vasta sitten, kun se on jäähtynyt riittävästi.
• Käytä vain sellaisia hiomalaikkoja, joita on turvallista käyttää kaksoishiomakoneessa. Älä käytä sellaisia hiomalaikkoja, joiden suurin kierrosnopeus on alhai-sempi kuin laitteen kierroslukuarvo.

6. Tekniset tiedot

Mitat P x L x K 400 x 200 x 390 mm

Laikan läpimitta ø vasem-malla/oikealla	200/200 mm
Laikan reiän halkaisija ø 15,88 mm
Laikan leveys vasemmalla/oikealla	25/40 mm
Paino 16,5 kg
Moottori 230–240 V~ / 50 Hz
Ottoteho 550 W
kierrosluku 2980 1/min

Oikeus teknisiin muutoksiin pidätetään!

Kytkentäaika:

Kytkentäaika S2 30 min (lyhytaikaiskäyttö) ilmaisee, että moottoria saa jatkuvasti kuormittaa nimellisteholla (550 W) vain tietokilvessä ilmoitetun ajan (30 min).

Muutoin se kuumenee liikaa. Tauon aikana moottori jäähtyy takaisin lähtölämpötilaansa.

Melu

Meluarvot on määritetty standardin EN 62841 mukaisesti.

Äänenpainetaso L_pA 79 dB

Epävarmuus K_pA 3 dB

Äänitehotaso L _WA 92 dB

Epävarmuus K_WA 3 dB

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

⚠ Varoitus!

Ilmoitettu tärinäpäästöarvo on mitattu standardoidulla testausmenettelyllä, ja se voi sähkötyökalun tyypistä ja käyttötavasta riippuen vaihdella ja poikkeustapauksissa ylittää ilmoitetun arvon.

Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös vertailtaessa sähkötyökalua toiseen.

Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös alustavaan arviointiin.

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Esimerkkejä tärinäkuormitusta vähentävistä toimenpiteistä ovat käsineiden käyttäminen työkalua käytettäessä ja työajan rajoittaminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

7. Asennus

Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

Vedä virtapistoke aina irti pistorasiasta, ennen kuin alat säätää laitetta.

Vedä virtapistoke irti aina ennen huolto- ja asen-nustöiden suorittamista.

• Kone on asetettava paikalleen tukevasti, toisin sa-noen se on ruuvattava kiinni työpöytään tai vastaavaan.
• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön.
• Hiomalaikkojen on voitava liikkua vapaasti.
• Varmista ennen koneen liittämistä, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

△ Turvallisuusohje! Liitä laite vasta sitten, kun kaikki asennus- ja säätötyöt on tehty ja käyttöohje ja turvallisuusohjeet on luettu ja ymmärretty.

Asennus

Työkalualustat (kuva 1/4)

Kiinnitä työkalualusta (4) 2 kuusioruuvilla ja 2 aluslaatalla hiomalaikan suojukseen. Hiomalaikan ja työkalualustan välinen etäisyys tulee säätää enintään 2 mm:iin.

Kipinäsuoja (kuva 2)

Ruuvaa kipinäsuoja ristiuraruuvilla ja aluslevyllä kiinni hiomalaikan suojukseen. Etäisyys hiomalaikkaan saa olla enintään 2 mm.

Suojalevyt (kuva 3, kuva 4)

1. Asenna suojalasi 2 ristiuraruuvilla M4, aluslevyillä ja kuusiomuttereilla kiinnityslevyyn.
2. Pitokaari ohjataan kiinnityslevyyn ja kiinnitetään tasaisella pyöreäkantaisella ruuvilla M6 sekä aluslevyllä ja mutterilla.
3. Kiinnitä kokonainen yksikkö hiomalaikan suojukseen U-kaarella, kuusioruuvilla M8 ja aluslevyllä.

Suojaa voidaan säätää yksilöllisesti niin, että käyttäjän silmät ovat suojattuina hionnan aikana.

8. Ennen käyttöönottoa

Käyttöohjeet

Seuraavat kohdat on huomioitava ennen kaksoishiomakoneen käyttöönottoa:

• Käytä pääkytkintä. Odota, kunnes hiomalaikka saavuttaa suurimman nopeuden. Aloita hionta vasta sitten.
• Pidä työkappaletta tiiviisti työkalualustalla ja liikuta sitä hitaasti ja tasaisesti hiomalaikkaa kohti.
• Hionta voi laskea hiomalaikan nopeutta. Vähennä silloin painetta hieman, kunnes laikka on jälleen saavuttanut täyden nopeutensa.

HUOMIO:

• Pienistä työkappaleista tulisi pitää kiinni pihdeillä tai vastaavalla työkalulla.
• Hio vain hiomalaikan etupinnalla, älä koskaan sen sivupinnoilla.
• Koska useimmat materiaalit kuumenevat hiottaessa, työkappaletta on käsiteltävä erittäin varovasti.

9. Käyttö

⚠️ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Päälle-/pois kytkeminen

• Kytke päälle asettamalla virtakytkin (8) ON-asentoon.
• Kytke pois asettamalla virtakytkin (8) Off-asentoon.

Aloita hiominen vasta, kun laite on saavuttanut maksimikierroslukunsa.

Työohjeita

• Huomaa, että parhaat tulokset saavutetaan painamalla työkappaletta maltillisesti vasten hiomalaikkaa, koska silloin kone toimii vakaalla kierrosluvulla. Jos työkappaletta painetaan liian voimakkaasti, hiomalaikka hidastuu tai se pysähtyy, mistä seuraa moottorin ylikuormittuminen. Se ei siis nopeuta työskentelyä.
• Kun työstät pienikokoisia työkappaleita, kiinnitä ne oman turvallisuutesi tähden ruuvipuristimella tai ruuvipitimellä.

Hiominen

• Aseta työkappale työkappaleen alustan (4) päälle ja siirrä hitaasti halutussa kulmassa hiomalaikkaa (3) kohti, kunnes siihen kosketaan.
• Optimaalisen hiontatuloksen aikaan saamiseksi ja hiomalaikan (3) tasaisen kulumisen varmistamiseksi työkappaletta on liikutettava edestakaisin hiomalai-kassa (3).
• Anna työkappaleen aina jäähtyä uudelleen.

Huomio!

Jos laikka juuttuu työn aikana, ota työkappale pois ja odota, kunnes laite on saavuttanut maksimikierrosluvun uudelleen.

Hiomalaikan vaihtaminen

HUOMIO: Kaksoishiomakoneen tahattoman käynnistymisen aiheuttamien vammojen estämiseksi on laite aina kytkettävä pois päältä (kytkin asentoon "0") ja virtapistoke irrotettava pistorasiasta ennen hioma-laikan vaihtamista.

• Löysää kipinäsuoja ja suojalevy ja vedä niitä mahdollisimman paljon ulospäin, mutta älä kuitenkaan irrota.
• Löysää työkalualusta ja vedä sitä mahdollisimman paljon ulospäin.
• Irrota ruuvit ja vedä päätylevy irti.
• Ota ulompi laippa ja vanha hiomalaikka pois, aseta uusi hiomalaikka paikalleen.

Huomautus:

• Älä poista uuden hiomalaikan sivuilla olevia pahvilevyjä, koska ne auttavat laippaa saamaan tukevan otteen hiomalaikasta.
• Tarkasta uusi hiomalaikka halkeamien tai muiden näkyvien vaurioiden varalta ja hävitä se tarvittaessa.

• Aseta laippa ja mutteri uudelleen paikalleen.

• Älä kiristä mutteria ruuvimeisselillä liian tiukalle, koska muuten hiomalaikka voi murtua.

• Asenna päätylevy uudelleen.
• Säädä työkalualusta, kipinäsuoja ja suojalevy uudelleen asennusohjeen mukaisesti.

Hiomalaikan oikaisutyökalu

Hiomalaikan oikaisutyökalu on työkalu, jolla hiomalaikka tasoitetaan.

Paina kevyesti hiomalaikkaa vasten - aiheuttamatta kipinöitä. Liikuta oikaisutyökalua sivuttain hiomalaikan koko leveyden yli.

⚠️ Huomio! Käytä aina suojalaseja.

10. Puhdistus ja huolto

Vedä virtapistoke irti aina ennen puhdistustöiden suo-rittamista.

Puhdistus

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo pölyttöminä ja puhtaina. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Puhdista laite välittömästi jokaisen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus-tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

Huolto

Laitteen sisällä ei ole muita huollettavia osia.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hioma-aineet, hiiliharjat, tasoituslaikat, kääntökulmain, kiilahihnat

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa huoltopalvelustamme.

Skannaa sitä varten etusivulla oleva QR-koodi.

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä. Asennuksia, korjauksia ja huoltotöitä sähköjärjestelmän parissa saa teettää vain ammattihenkilöillä.

Tärkeitä ohjeita

Sähkömoottori on tarkoitettu käyttötavalle S 1. Jos moottori ylikuormittuu, se kytkeytyy itsenäisesti pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioi-ta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Sak-san sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 - 240 V\~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

Kytkentätyyppi Y

Jos tämän tuotteen verkkoliitäntäjohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakas-palvelupisteessä tai muulla pätevällä henkilöllä.

12. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 °C. Säilytä sähkötyökalua alkuperäispakkauksessa.

13. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

- Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.

- Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

- Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).
• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

14. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei käy. Moottori,	johto tai pistoke viallinen, sulakkeet palaneet.	Tarkastuta kone ammattilaisella. Älä koskaan korjaa moottoria itse. Huomio! Tarkasta sulakkeet ja vaihda ne tarvittaessa.
Moottori käy hitaasti eikä saavuta käyttökierroslukua.	Jännite liian alhainen, käämit vahingoittuneet, kondensaattori palanut.	Tarkastuta jännite sähköyhtiöllä. Tarkastuta moottori ammattilaisella. Teetä kondensaattorin vaihto ammattilaisella.
Moottori aiheuttaa liikaa melua.	Käämit vioittuneet, moottori viallinen.	Tarkastuta moottori ammattilaisella.
Moottori ei saavuta täyttä tehoa.	Verkon virtapiiri ylikuormittunut (lamput, muut moottorit jne.).	Älä käytä muita laitteita tai moottoreita samassa virtapiirissä.
Moottori ylikuumentuu herkästi.	Moottorin ylikuormitus, riittämätön moottorin jäähdytys.	Vältä moottorin ylikuormitusta hiomisen aikana ja poista pöly moottorista, jotta moottorin jäähdytys toimii optimaalisesti.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
