BG200AL - Daráló SCHEPPACH - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen BG200AL SCHEPPACH PDF formátumban.
| Termék típusa | Köszörűgép (csiszoló) |
| Márka | Scheppach |
| Modell | BG200AL |
| Méretek (H x Sz x M) | 400 x 200 x 390 mm |
| Súly | 16,5 kg |
| Tápellátás | 230-240 V~ / 50 Hz, 550 W |
| Üresjárati fordulatszám | 2980 ford/perc |
| Köszörűkorongok átmérője | 200 mm (bal és jobb) |
| Köszörűkorongok furata | 15,88 mm |
| Köszörűkorongok szélessége | Bal: 25 mm, Jobb: 40 mm |
| Köszörűkorongok szemcsemérete | Bal: 60, Jobb: 100 |
| Üzemidő | S2 30 perc (rövid üzem) |
| Hangnyomásszint | 79 dB (A) (bizonytalanság 3 dB) |
| Hangteljesítményszint | 92 dB (A) (bizonytalanság 3 dB) |
| Fő funkciók | Fémek, műanyagok és egyéb anyagok csiszolása és polírozása |
| Biztonsági felszerelés | Védőernyők, szikravédelem, állítható szerszámtámasz, hűtővíz-tartály |
| Karbantartás és tisztítás | Minden használat után tisztítsa meg nedves ruhával és fekete szappannal; ne használjon oldószereket; ellenőrizze a köszörűkorongok kopását |
| Kopó alkatrészek | Csiszolóanyagok, szénkefék, köszörűkorongok, ékszíjak |
| Javíthatóság | Csak szakképzett szerelő végezhet javítást; használjon eredeti alkatrészeket |
| Garancia | Törvényes garancia; a hibás alkatrészeket feltételekkel ingyenesen kicserélik |
Gyakran ismételt kérdések - BG200AL SCHEPPACH
Felhasználói kérdések a következőről BG200AL SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét BG200AL - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. BG200AL márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ BG200AL SCHEPPACH
A készüléken található szimbólumok magyarázata
 | Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el az üzemelte- tési útmutatót. |
 | Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. |
 | Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbesztartalmú anyag megmunkálása tilos! |
 | Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a termékből kikerülő szilánkok, forgácsok és por látásvesztést okozhatnak. |
| ⚠ Figyelem! | A jelen kezelési utasítás az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 112
- A készülék leírása (1. ábra) 112
- Szállított elemek 112
- Rendeltetésszerű használat.... 112
- Általános biztonsági utasítások.... 113
- Müszaki adatok.... 116
- Összeszerelés 117
- Üzembe helyezés előtt 118
- Kezelés 118
- Tisztítás és karbantartás 119
- Elektromos csatlakozás.... 119
- Tárolás 120
- Ártalmatlanítás és újrahasznosítás 120
- Hibaelhárítás.... 121
- Megfelelőségi nyilatkozat 294

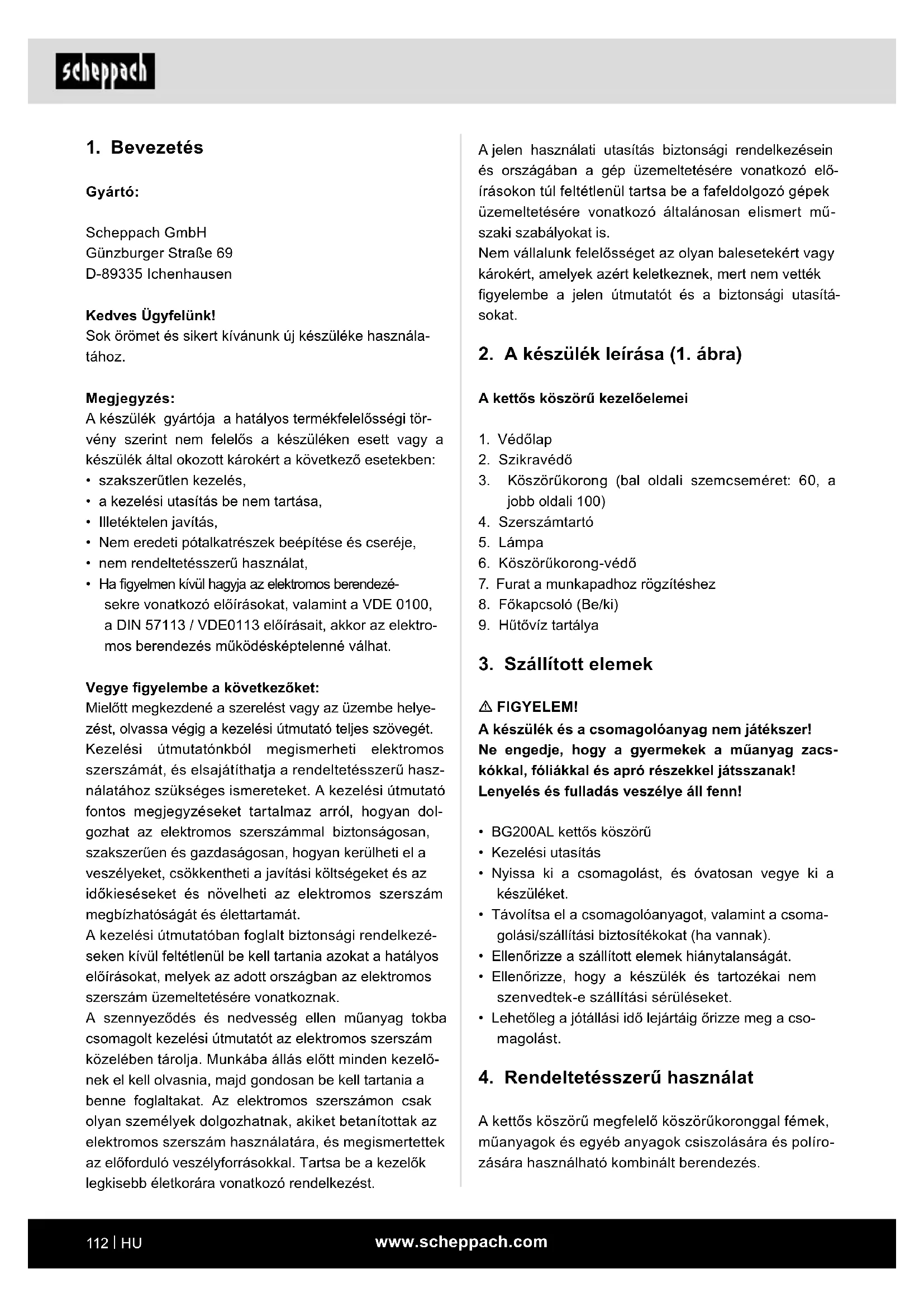

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
A készülék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:
- szakszerütlen kezelés,
- a kezelési utasítás be nem tartása,
- Illetéktelen javítás,
- Nem eredeti pótalkatrészek beépítése és cseréje,
- nem rendeltetésszerű használat,
- Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.
Vegye figyelembe a következőket:
Mielőtt megkezdené a szerelést vagy az üzembe helyezést, olvassa végig a kezelési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti elektromos szerszámát, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket. A kezelési útmutató fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat az elektromos szerszámmal biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket és növelheti az elektromos szerszám megbízhatóságát és élettartamát.
A kezelési útmutatóban foglalt biztonsági rendelkezéseken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban az elektromos szerszám üzemeltetésére vonatkoznak.
A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót az elektromos szerszám közelében tárolja. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat. Az elektromos szerszámon csak olyan személyek dolgozhatnak, akiket betanítottak az elektromos szerszám használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést.
A jelen használati utasítás biztonsági rendelkezésein és országában a gép üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be a fafeldolgozó gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.
2. A készülék leírása (1. ábra)
A kettős köszörü kezelőelemei
- Védőlap
- Szikravédő
- Köszörükorong (bal oldali szemcseméret: 60, a jobb oldali 100)
- Szerszámtartó
- Lámpa
- Köszörűkorong-védő
- Furat a munkapadhoz rögzítéshez
- Főkapcsoló (Be/ki)
- Hütövíz tartálya
3. Szállított elemek
FIGYELEM!
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
• BG200AL kettős köszörű
- Kezelési utasítás
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket.
- Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
4. Rendeltetésszerű használat
A kettős köszörü megfelelő köszörükoronggal fémek, műanyagok és egyéb anyagok csiszolására és polírozására használható kombinált berendezés.
A gép megfelel a gépekről szóló EK irányelv hatályos kiadásának.
- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.
- Tartsa be a vonatkozó baleset-megelőzési előírásokat és a többi általánosan elfogadott biztonságtechnikai szabályt.
- A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.
- A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.
- A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
Kérjük, vegye figyelembe, hogy készülékeinket rendelte- tésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
Fennmaradó kockázatok
A rendeltetésszerű használat ellenére bizonyos kockázatok teljes egészében nem küszöbölhetők ki. A gép szerkezetének és felépítésének függvényében a következők fordulhatnak elő:
- Hozzáérhet a köszörűkoronghoz a fedetlen területeken.
- A sérült köszörűkorong részei kirepülhetnek.
- A munkadarabok és a munkadarabok darabjainak kirepülése.
- Halláskárosodás, ha nem használja a szükséges hallásvédőt.
- A tüdő károsodására kerül sor, ha nem visel megfelelő porvédő maszkot.
- A kéz-kar rezgések miatt károsodhat az egészsége, ha hosszabb ideig használja a készüléket, vagy ha nem megfelelően végzi az irányítást és a karbantartást.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- A nem nyilvánvaló maradék kockázatok minden elő-vigyázatosság ellenére sem szüntethetők meg.
- Minimálisra csökkenthetők azonban a biztonsági utasítások, a rendeltetésszerű használat és a kezelési útmutató együttes betartásával.
5. Általános biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS!
Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és müszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel) és az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1. A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, il- letve a megvilágítatlan munkaterületek balesetek- hez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c) Az elektromos szerszám használata során
tartsa távol a gyermekeket és más személye-
ket. A figyelem elterelése miatt elveszítheti ural-
mát az elektromos szerszám felett.
2. Elektromos biztonság
a) Az elektromos szerszám csatlakozódugójának illenie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót.
A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa távol esőtöl és nedvességtöl. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
3. Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulá-torra való csatlakoztatása, felvétele vagy szál-lítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám.
Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat.
Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Por elszívásának alkalmazásával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
- Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielött beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ez az elővigyázatos-sági intézkedés megakadályozza az elektromos szerszám véletlen beindítását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok bal- esetet a rosszul karbantartott elektromos szerszá- mok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, cserélhető szerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a megfogási felületeket min- dig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós f- gantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemelteté- sét, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
Asztali csiszológépekre vonatkozó biztonsági utasítások
a) Ne használjon sérült használati szerszámokat. Minden használat előtt ellenőrizze a cserélhető szerszámokat, például a köszörűkorongot, hogy nem észlelhető-e rajta leválás vagy repedés.
Ha ellenőrizte és behelyezte a cserélhető szerszámot, akkor Ön és a többiek is tartózkodjanak a forgó cserélhető szerszám síkján kívül, és járassa a készüléket 1 percig a legnagyobb fordulatszámon. A sérült használati szerszámok többnyire eltörnek ebben a tesztidőszakban.
b) A cserélhető szerszámmegengedett fordulatszáma legalább akkora kell legyen, mint az elektromos szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.
c) Soha ne végezzen csiszolást a köszörűkorong oldalain. Ha a köszörűkorong oldalán végez csiszolást, a köszörűkorong elrepedhet és szétrobbanhat.
⚠ A kettős köszörűre vonatkozó készülékspecifikus biztonsági utasítások
- Ne érintse meg a készülék használata során megsérült vagy elszakadt hálózati kábelt. Haladéktalanul húzza ki a hálózati csatlakozót, és szakemberrel vagy szakszervizzel javíttassa meg.
- Ne használja a készüléket, ha az, illetve a környezete nedves.
- Szabadtéri használat esetén csatlakoztassa a készüléket egy legfeljebb 30 mA kioldó áramra kalibrált hibaáram (FI) védőkapcsolóhoz. Kizárólag kültéri használatra készült hosszabbítókábelt használjon.
- Veszély esetén haladéktalanul húzza ki a készülék hálózati csatlakozóját a csatlakozóaljzatból.
- A hálózati kábelt minden esetben a készülék mögött vezesse.
- Tüzveszély szikrázás miatt! Fém köszörülése esetén szikra képződik. Ügyeljen arra, hogy ne okozzon személyi sérülést, illetve a munkavégzés helye közelében ne legyenek éghető anyagok.
⚠️ Figyelmeztetés! Mérgező gözök!
A munkavégzés során képződő káros / mérgező porok veszélyeztetik a kezelő és a közelben tartózkodó személyek egészségét.
- Viseljen védőszemüveget, hallásvédőt, pormaszkot és védőkesztyűt. Égési sérülések veszélye!
Köszörülés közben a munkadarab felforrósodik. Soha ne fogja meg a megmunkálás helyén és minden esetben hagyja lehülni. Hosszabb ideig tartó köszörülési munkálatok esetén tartson szünetet, és a megmun-
kálás folytatása előtt várja meg, amíg a munkadarab lehül. A folyamatos üzemeltetés időtartama nem haladhatja meg a 30 percet.
- A kettős köszörű a fémfelületek száraz köszörülésére készült. A készülék kizárólag száraz köszörülésre használható.
- Azbesztartalmú anyag megmunkálása tilos. Az azbeszt rákkeltő. Ne használjon sérült köszörűkorongokat.
- Kizárólag a gép adattábláján feltüntetett adatoknak megfelelő köszörűkorongot használjon. A forgási sebesség a megadott értékkel azonos, vagy annál nagyobb lehet.
- A köszörűkorong kopásának megfelelően rendszeresen állítsa be a védőtartót (szikraterelőt) és a vé-dőlemezt. Tartsa a lehető legkisebb távolságot.
- Ne érintse meg a forgó köszörűkorongot.
- Ne hagyja a működő berendezést felügyelet nélkül.
- Kizárólag rendeltetésszerűen használja a készüléket.
- Mielőtt kihúzná a hálózati csatlakozót az aljzatból, győződjön meg arról, hogy a készülék kikapcsolt állapotban van.
- Először kapcsolja be a berendezést és csak ezután vezesse a munkadarabot a köszörűkoronghoz. A megmunkálás után vegye el a munkadarabot és csak ezután kapcsolja ki a készüléket.
- A munkadarabot minden esetben két kézzel fogja.
- Ügyeljen a biztos állásra.
- A fémek megmunkálása után hagyja a köszörűkorongo(ka)t teljesen leállni.
- A munkaszünet idejére, a berendezésen végzett munkálatok előtt, illetve ha használja a készüléket, húzza ki a hálózati csatlakozót.
- Óvatosan és gondosan kezelje a készüléket. A be-rendezést tartsa tisztán, szárazon és az olaj- és ke-nőzsír-maradékoktól mentesen.
- Mindig legyen óvatos! Figyeljen arra, amit csinál, és cselekedjen megfontoltan. Ne használja a készüléket, ha nem képes koncentrálni, illetve nem érzi jól magát.
- A köszörűkorongokat a mechanikai sérülésektől és a káros környezeti hatásoktól védve tárolja.
- A hibás vagy deformálódott köszörűkorongok használata tilos.
-
Rendszeresen ellenőrizze a szikravédő beállítását és a köszörűkorong kopásának megfelelően állítsa után. A szikravédő és a köszörűkorong között lehetőség szerint tartson kis távolságot (legfeljebb 2 mm).
-
Rendszeresen ellenőrizze a szerszámtartó beállítását, és a köszörűkorong kopásának megfelelően állítsa után. A szikravédő és a köszörűkorong között lehetőség szerint tartson kis távolságot (legfeljebb 2 mm).
- Kizárólag olyan csiszolótárcsát használjon, amelynek furata pontosan illeszkedik a kettős köszörű tengelyére. Kisebb furattal rendelkező köszörűkorongot használni tilos.
- Ne tekerje túl a tárcsát rögzítő anyát.
- Kizárólag hideg köszörűkoronggal köszörüljön. A munka megkezdése előtt egy percig járassa a köszörűkorongot üresjáratban.
- A köszörükorongnak ne az oldalfelületével csiszoljon. Kizárólag a homlokfelülettel köszörüljön.
- A hütőanyagot közvetlenül a köszörűkorongra felvinni tilos. A hütőanyag ronthatja a köszörűkorong kötését, és ennek eredményeképpen az kieshet.
- A szikra veszélyes. Gyúlékony gázok és folyadékok közelében köszörülni tilos.
- A berendezés bekapcsolásakor oldalt álljon a köszörükoronghoz képest.
- A köszörűkorongnak kizárólag a homlokfelületét illessze a munkadarabhoz. Ha a köszörűkorong oldalát használja, az veszélyesen elvékonyodhat.
- A csiszolás höképződéssel jár. Csak akkor fogja meg a munkadarabot, ha az lehült.
- Csak olyan köszörűkorongot használjon, amelyet a kettős köszörű biztonságos használatára terveztek. Ne használjon olyan köszörűkorongot, amelynek a megadott legnagyobb fordulatszáma kisebb, mint a készülék fordulatszáma.
6. Müszaki adatok
Kiviteli méretek H x Sz x M 400 x 200 x 390 mm
Tárcsa ø bal/jobb 200/200 mm
∅ korongfurat 15,88 mm
Bal/jobb korongszélesség 25/40 mm
Tömeg 16,5 kg
Motor 230 - 240 V\~ / 50 Hz
Felvett teljesítmény 550 W
Fordulatszám
2980 1/perc
A müszaki változtatás jogát fenntartjuk!
Bekapcsolási időtartam:
Az S2 30 perces (rövid üzemidős) bekapcsolási időtartam azt jelenti, hogy a motor a névleges teljesítménynyel (550 W) csak az adattáblán megadott ideig (30 percig) terhelhető folyamatosan. Ellenkező esetben túlságosan felmelegszik. A szünet alatt a motor lehül a kiindulási hőmérsékletére.
Zaj
A zaj értékeinek megállapítása az EN 62841 szabvány szerint történt.
Hangnyomásszint L _pA 79 dB
K_pA mérési bizonytalanság 3 dB
L_WA hangteljesítményszint 92 dB
K_WA bizonytalanság 3 dB
Viseljen hallásvédöt.
A zaj hatására halláskárosodást szenvedhet.
⚠ Figyelmeztetés!
A megadott rezgéskibocsátási értéket egy szabvány eljárással mértük, ami az elektromos szerszám használatának módjától és típusától függően változhat, illetve kivételes esetben a megadott értéket meghaladhatja.
A megadott rezgéskibocsátási érték az elektromos szerszámok összehasonlítására is használható.
A megadott rezgéskibocsátási érték a károsodás bevezető becsléséhez is használható.
Csökkentse minimális szintre a zajképződést és a vibrációt!
- Csak kifogástalan állapotban lévő eszközöket használjon.
- Rendszeresen végezze el a készülék karbantartását és tisztítását.
- Munkamódszerét igazítsa a készülékhez.
- Ne terhelje túl a készüléket.
- Szükség szerint ellenőriztesse a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
- A rezgésterhelés csökkentését szolgáló intézkedés lehet például kesztyű viselése a szerszám használata közben és a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
7. Összeszerelés
A csatlakoztatás előtt győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a hálózati adatokkal.
Minden esetben húzza ki a hálózati csatlakozót, mielőtt beállításokat végezne a készüléken.
Minden karbantartási és szerelési munkálat előtt húzza ki a hálózati csatlakozót.
- A gépet stabilan, pl. munkapadra felcsavarozva rögzítse.
- Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
• A köszörűkorong mozogjon szabadon. - A gép csatlakoztatása előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.
⚠ Biztonsági utasítás! Csak abban az esetben csatlakoztassa a készüléket, ha a szerelési és beállítási munkálatokat befejezte, illetve a kezelési útmutatót és a biztonsági utasításokat elolvasta és megértette.
Összeszerelés
Szerszámtartók (1/4. ábra)
Csavarozza a szerszámtartót (4) a köszörűkorong-védőhöz 2 hatlapfejű csavarral és 2 alátéttel. A köszörűkorong és a szerszámtartó közötti legnagyobb távolság 2 mm lehet.
Szikravédő (2. ábra)
A kereszthornyú csavarral és az alátéttel csavarozza a szikravédőt a köszörűkorong-védőre. A köszörűkorong távolsága legfeljebb 2 mm lehet.
Védőlapok (3. ábra, 4. ábra)
- A védőüveget a 2 darab M4 kereszthornyú csavarral, az alátétekkel és a hatlapú anyákkal szerelje fel a tartólemezre.
- Vezesse a tartólemezbe a tartóvasat, és az M6 félgömbfejű csavarral, az alátéttel és az anyával rögzítse.
- Csavarozza rá a teljes egységet az U-kengyellel, az M8-as hatlapfejű csavarral és a hézagoló alá-téttel a köszörűkorong-védőre.
A védelem egyedileg állítható be, hogy a gépet használó személy szeme védve legyen a köszörülés közben
8. Üzembe helyezés előtt
Kezelési utasítások
A kettős köszörű üzembe helyezése előtt ügyeljen a következőkre:
- Nyomja meg a főkapcsolót. Várja meg, amíg a köszörűkorong eléri a legnagyobb fordulatszámot. Csak ez után kezdjen köszörülni.
- Tartsa erősen a munkadarabot a szerszámtartón, és lassan, egyenletesen tolja rá a köszörűkorongra.
- A köszörülés során a köszörűkorong fordulatszáma csökkenhet. Ekkor csökkentse a nyomást, amíg a tárcsa ismét el nem éri a teljes fordulatszámot.
FIGYELEM:
- A kis méretű munkadarabokat fogja meg egy fogóval vagy hasonló szerszámmal.
- Csak a köszörükorong homlokfelületével köszörüljön, soha ne az oldalfelületével.
- Mivel köszörüléskor a legtöbb anyag felforrósodik, különösen óvatosan bánjon a munkadarabbal.
9. Kezelés
Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
Be-/kikapcsolás
• A bekapcsoláshoz állítsa a (8) kapcsolót BE állásba.
• A kikapcsoláshoz állítsa a (8) kapcsolót KI állásba.
A köszörülés megkezdése előtt várja meg, hogy a készülék elérje teljes fordulatszámát.
Munkavégzési utasítások
- Ügyeljen arra, hogy a legjobb eredményhez csak enyhén nyomja a munkadarabot a köszörűkorong-hoz, mert csak így biztosítható az állandó fordulat-szám. A munkadarabra gyakorolt túl erős nyomás fékezi, illetve leállítja a köszörűkorongot és túlterheli a motort, de nem gyorsítja meg a munkavégzést.
- A saját biztonsága érdekében a kisebb munkadarabokat satuval, illetve csavaros szorítóval rögzítse.
Csiszolás
- Helyezze a munkadarabot a munkadarab-támasztóra (4), majd lassan vezesse rá a köszörűkorongot (3) a kívánt szögben, amíg hozzá nem ér.
- A megfelelő eredmény és a köszörűkorong (3) egyenletes kopása érdekében a munkadarabot érdemes kissé ide-oda mozgatni a köszörűkorongon (3).
- Hagyja a munkadarabot mindig lehülni.
Figyelem!
Ha a tárcsa a munka során elakad, vegye el a munkadarabot és várja meg, amíg a berendezés ismét eléri a legnagyobb fordulatszámát.
A köszörűkorong cseréje
FIGYELEM: A kettős köszörű véletlen elindításából eredő sérülések elkerüléséhez a köszörűkorong cse-réje előtt kapcsolja ki a készüléket („0“ kapcsolóállás) és húzza ki a hálózati csatlakozót.
- Lazítsa meg a szikravédőt és a védőlapot, majd húzza el a lehető legnagyobb távolságra, de ne szerelje le.
- Lazítsa meg a szerszámtartót és húzza ki a lehető legnagyobb távolságra.
- Vegye le a csavarokat, és húzza le a zárólemezt.
- Vegye le a külső peremet és a régi köszörűkorongot, majd helyezze fel az új köszörűkorongot.
Megjegyzés:
- Ne szerelje le az új köszörűkorong oldalain található kartonlemezeket, mivel azok biztosítják a perem és a köszörűkorong biztos egymáshoz rögzítését.
- Ellenőrizze az új köszörűkorong állapotát, és ha repedéseket vagy egyéb sérüléseket talál, kezelje hulladékként.
- Helyezze vissza a peremet és az anyát.
- Ne húzza az anyát túl szorosra a csavarkulccsal, mert a köszörűkorong eltörhet.
- Szerelje vissza a zárólemezt.
- A szerelési utasításban foglaltak szerint ismét állítsa be a szerszámtartót, a szikravédőt és a védőlapot.
Köszörűkorong-lehúzó
A csiszolótárcsa-lehúzó egy olyan szerszám, amely a köszörűkorong egyengetésére szolgál Enyhén nyomja a köszörűkoronghoz – kerülje a szikraképződést. A lehúzót oldalirányban mozgassa a köszörűkorong teljes szélességén.
⚠ Figyelem! Mindig viseljen védőszemüveget.
10. Tisztítás és karbantartás
Tisztítás előtt húzza ki a hálózati csatlakozót.
Tisztítás
- A védőszerkezeteket, a szellőzőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sürített levegővel.
- A készüléket minden használat után közvetlenül tisztítsa meg.
- Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.
Karbantartás
A készülék belsejében nincs más olyan alkatrész, amelyet karban kellene tartani.
Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: Csiszolóeszközök, szénkefe, lehú- zótárcsák, szögidomszer, ékszíjak
* nem feltétlenül tartoznak a szállított elemek közé!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
11. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE- és DIN-előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. A villamos bekötési, javítási, karbantartási és szerelési munkálatokat kizárólag szakemberek végezhetik.
Fontos megjegyzések
A villanymotor S 1 üzemmódra készült. A motor túlterhelése esetén ez magától lekapcsol. Ha lehült (ennek időtartama változó), a motor ismét bekapcsolható.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át.
- Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
- Nyíródások a csatlakozóvezetéken való áthaladás miatt.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés öregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.
Váltóáramú motor
- A hálózati feszültség értéke 230–240 V\~ legyen.
- A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmet-szettel kell rendelkezzen.
Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.
Ha kérdése van, kérjük, adja meg az alábbi adatokat:
• A motor áramneme
• A gép adattábláján feltüntetett adatok
• A motor típustáblájának adatai
Y csatlakoztatási mód
Ha megsérül a termék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával, vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.
12. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja. Az optimális tárolási hőmérséklet 5 és 30°C között van. Az elekt- romos szerszámot az eredeti csomagolásában tárolja.
13. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok).
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
14. Hibaelhárítás
A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.
| Üzemzavar Lehetséges ok Megoldás | ||
| Nem jár a motor. A motor, | a kábel vagy a dugós csatlakozó meghibásodott, kiégtek a biztosítékok. | Szakemberrel ellenőriztesse a gépet. Soha ne végezze önállóan a motor javítását. Figyelem! Ellenőrizze és szükség esetén cserélje ki a biztosítékokat. |
| A motor lassan indul, és nem éri el az üzemi fordulatszámot. | A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett. | Szakemberrel ellenőriztesse az energiaellátás feszültségét. Szakemberrel ellenőriztesse a motort. Szakemberrel cseréltesse ki a kondenzátort. |
| A motor túl zajos. A tekercselesek megsérültek, a motor meghibásodott. | Szakemberrel ellenőriztesse a motort. | |
| A motor nem éri el a teljes teljesítményt. | A hálózat áramkörei túl vannak terhelve (lámpák, egyéb motorok stb.). | Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön. |
| A motor könnyen túlmelegszik. | A motor túl van terhelve, a motor hűtése nem elegendő. | Csiszolás közben kerülje el a motor túlterhelését, és a motor optimális hűtésének biztosítása érdekében távolítsa el a port a motortól. |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
