| Producttype | Slijpmachine (slijpsteen) |
| Merk | Scheppach |
| Model | BG200AL |
| Afmetingen (L x B x H) | 400 x 200 x 390 mm |
| Gewicht | 16,5 kg |
| Voeding | 230-240 V~ / 50 Hz, 550 W |
| Onbelast toerental | 2980 t/min |
| Diameter slijpstenen | 200 mm (links en rechts) |
| Boring slijpstenen | 15,88 mm |
| Breedte slijpstenen | Links: 25 mm, Rechts: 40 mm |
| Korrelgrootte slijpstenen | Links: 60, Rechts: 100 |
| Bedrijfsduur | S2 30 min (kort bedrijf) |
| Geluidsdrukniveau | 79 dB(A) (onzekerheid 3 dB) |
| Geluidsvermogen | 92 dB(A) (onzekerheid 3 dB) |
| Belangrijkste functies | Slijpen en polijsten van metalen, kunststoffen en andere materialen |
| Veiligheidsuitrusting | Beschermschermen, vonkenbescherming, verstelbare gereedschapsteun, koelwaterreservoir |
| Onderhoud en reiniging | Reinig na elk gebruik met een vochtige doek en zwarte zeep; gebruik geen oplosmiddelen; controleer slijtage van de slijpstenen |
| Slijtageonderdelen | Schuurmiddelen, koolborstels, slijpstenen, V-riemen |
| Repareerbaarheid | Reparaties alleen door gekwalificeerde specialist; gebruik originele onderdelen |
| Garantie | Wettelijke garantie; defecte onderdelen worden onder voorwaarden gratis vervangen |
Veelgestelde vragen - BG200AL SCHEPPACH
Gebruikersvragen over BG200AL SCHEPPACH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vermaler in PDF-formaat gratis! Vind uw handleiding BG200AL - SCHEPPACH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BG200AL van het merk SCHEPPACH.
GEBRUIKSAANWIJZING BG200AL SCHEPPACH
Verklaring van de symbolen op het apparaat
 | Waarschuwing - Lees de handleiding door om het risico op letsel te verminderen. |
 | Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn. |
 | Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! |
 | Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het product kunnen leiden tot verlies van het gezichtsvermogen. |
| ⚠ Let op! | In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien |
 | Het product voldoet aan de geldende EU-bepalingen. |
 | Het product voldoet aan de geldende Servische richtlijnen. |
Inhoudsopgave: Pagina:
- Inleiding....54
- Apparaatbeschrijving (afb. 1)....54
- Leveringsomvang 54
- Beoogd gebruik....55
- Algemene veiligheidsvoorschriften 55
- Technische gegevens 59
- Montage 59
- Voor de ingebruikname.... 60
- Bediening....60
- Reiniging en onderhoud 61
- Elektrische aansluiting....61
- Opslag....62
- Afvalverwerking en hergebruik....62
- Verhelpen van storingen....63
- Conformiteitsverklaring....293

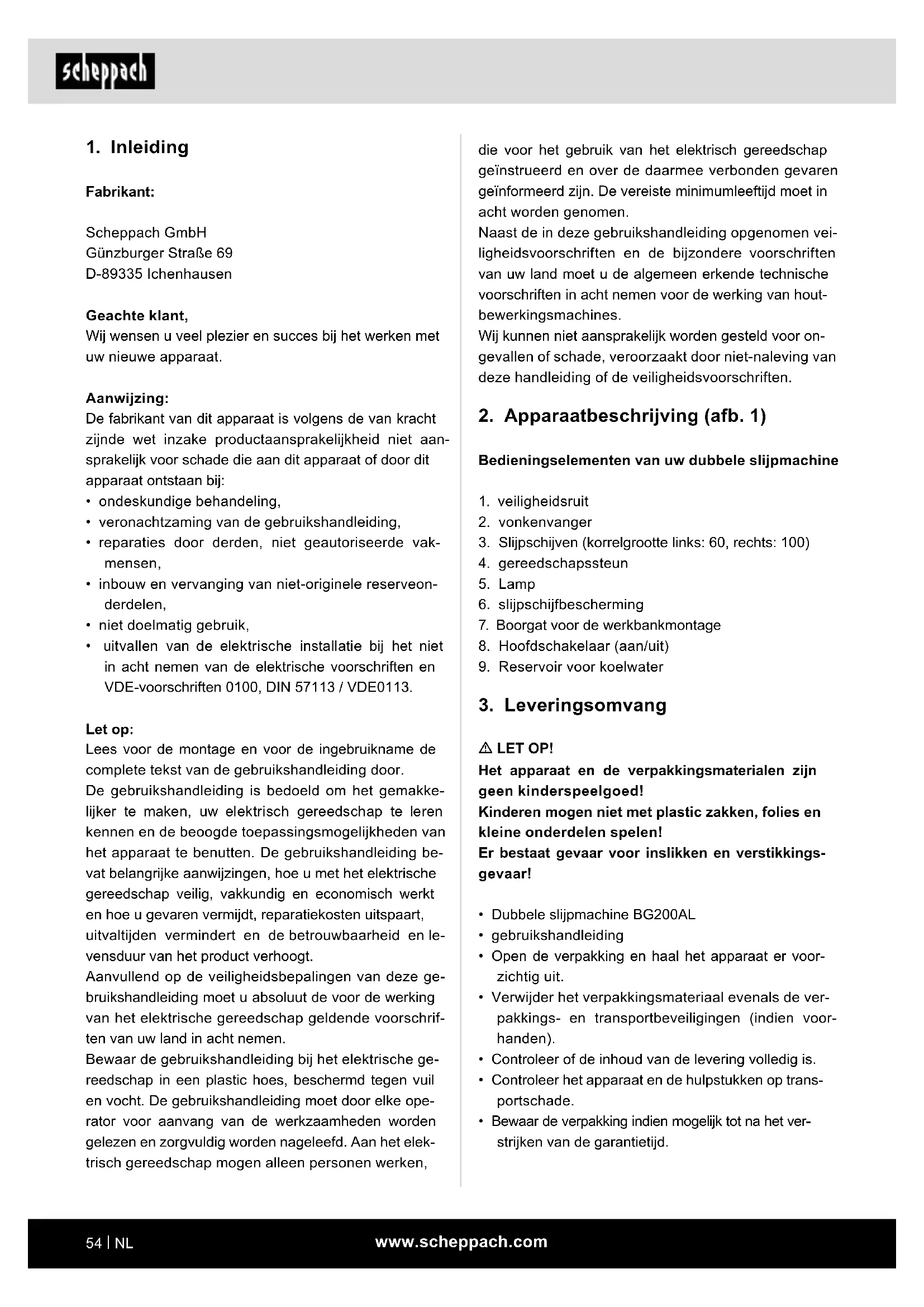

1. Inleiding
