| Produkttype | Benkslipemaskin (kvern) |
| Merke | Scheppach |
| Modell | BG200AL |
| Mål (L x B x H) | 400 x 200 x 390 mm |
| Vekt | 16,5 kg |
| Strømforsyning | 230-240 V~ / 50 Hz, 550 W |
| Tomgangshastighet | 2980 o/min |
| Slipesteinens diameter | 200 mm (venstre og høyre) |
| Slipesteinens boring | 15,88 mm |
| Slipesteinens bredde | Venstre: 25 mm, Høyre: 40 mm |
| Slipesteinens kornstørrelse | Venstre: 60, Høyre: 100 |
| Driftstid | S2 30 min (kortvarig drift) |
| Lydtrykknivå | 79 dB (A) (usikkerhet 3 dB) |
| Lydeffektnivå | 92 dB (A) (usikkerhet 3 dB) |
| Hovedfunksjoner | Sliping og polering av metall, plast og andre materialer |
| Sikkerhetsutstyr | Beskyttelsesskjermer, gnistbeskyttelse, justerbart verktøyholdere, kjølevannsbeholder |
| Vedlikehold og rengjøring | Rengjør etter hver bruk med fuktig klut og svart såpe; ikke bruk løsemidler; kontroller slipesteinens slitasje |
| Slitedeler | Slipemidler, kullbørster, slipesteiner, kileremmer |
| Reparerbarhet | Reparasjoner kun av kvalifisert fagperson; bruk originale deler |
| Garanti | Lovbestemt varighet; defekte deler erstattes gratis under forutsetning |
Ofte stilte spørsmål - BG200AL SCHEPPACH
Brukerspørsmål om BG200AL SCHEPPACH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din BG200AL - SCHEPPACH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BG200AL av merket SCHEPPACH.
BRUKSANVISNING BG200AL SCHEPPACH
Indholdsfortegnelse: Side:
Kontrollér inden tilslutningen, at dataene på typeskiltet stemmer overens med netdataene.
Gnistbeskyttelse (fig. 2)
10. Rengøring og vedligeholdelse
* medfølger ikke nødvendigvis!
- Motorens strømtype
• Dataene på maskinens typeskilt
• Data på motortypeskiltet
Tilslutningstype Y
13. Bortskaffelse og genanvendelse
 | Advarsel - Les brukerveiledning for å redusere risikoen for personskader. |
 | Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap. |
 | Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseska-delig støv. Materiale som inneholder asbest skal ikke bearbeides! |
 | Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av produktet, kan forårsake redusert sikt. |
| ⚠ Obs! | I denne brukerveiledningen har vi markert det som angår din sikkerhet med dette tegnet |
 | Produktet tilsvarer de aktuelle europeiske direktivene. |
 | Dette produktet er i samsvar med gjeldende serbiske retningslinjer. |
Innholdsfortegnelse: Side:
- Innledning 224
- Apparatbeskrivelse (bilde 1)....224
- Leveringsomfang 224
- Tiltenkt bruk 224
- Generelle sikkerhetsinstruksjoner 225
- Tekniske data....228
- Montering 228
- Før idriftsetting....229
- Betjening 229
- Rengjøring og vedlikehold 230
- Elektrisk tilkobling 230
- Lagring....231
- Kassering og gjenvinning 231
- Feilhjelp....232
- Samsvarserklæring.... 295

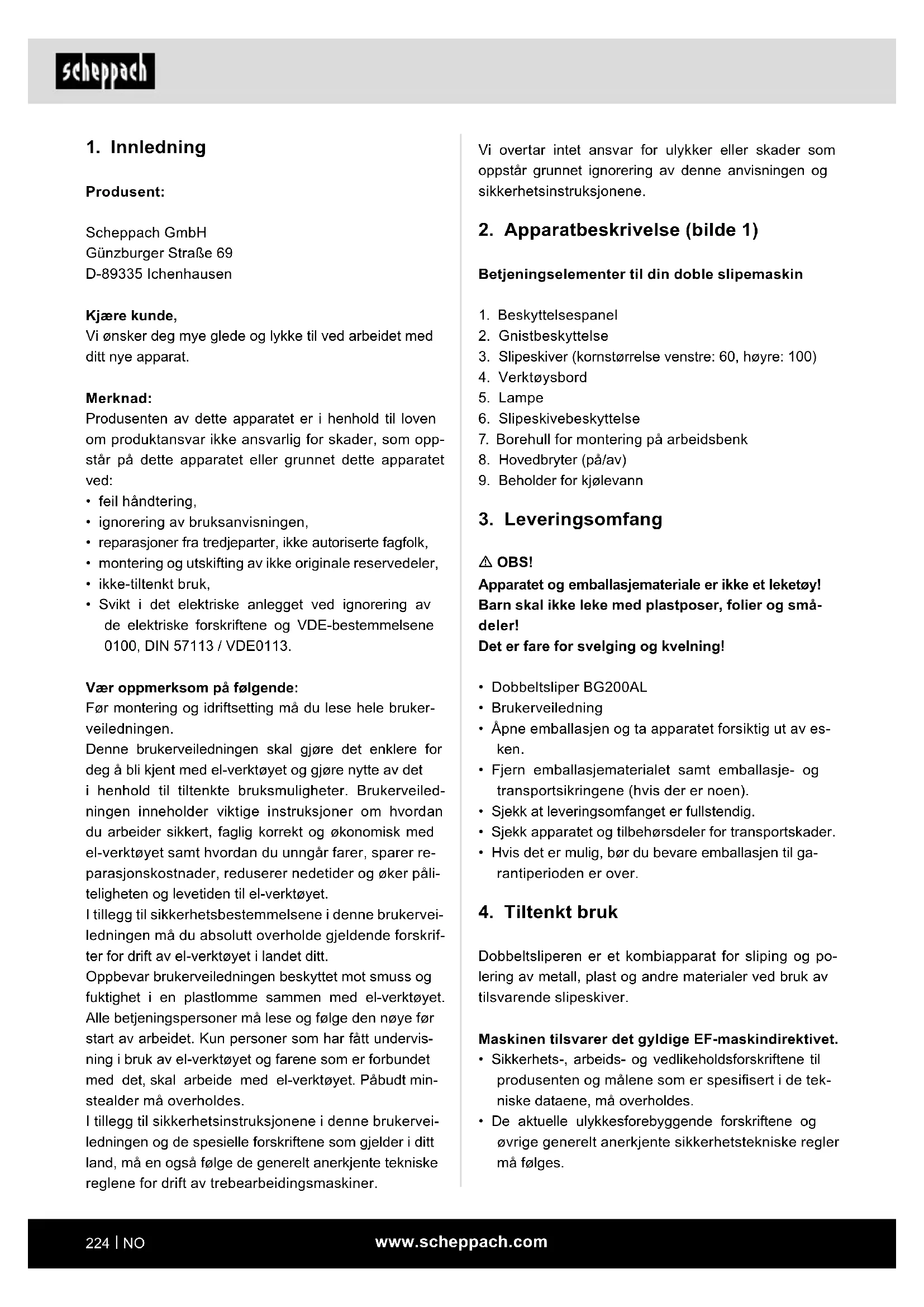

1. Innledning
Produsent:
Scheppach GmbH
Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.
Merknad:
Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:
- feil håndtering,
- ignorering av bruksanvisningen,
- reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
- montering og utskifting av ikke originale reservedeler,
- ikke-tiltenkt bruk,
- Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113.
Vær oppmerksom på følgende:
Før montering og idriftsetting må du lese hele bruker-veiledningen.
Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med el-verktøyet og gjøre nytte av det i henhold til tiltenkte bruksmuligheter. Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk med el-verktøyet samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til el-verktøyet.
I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av el-verktøyet i landet ditt.
Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme sammen med el-verktøyet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av el-verktøyet og farene som er forbundet med det, skal arbeide med el-verktøyet. Påbudt minstealder må overholdes.
I tillegg til sikkerhetsinstruksjonene i denne brukerveiledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av trebearbeidingsmaskiner.
Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.
2. Apparatbeskrivelse (bilde 1)
Betjeningselementer til din doble slipemaskin
- Beskyttelsespanel
- Gnistbeskyttelse
- Slipeskiver (kornstørrelse venstre: 60, høyre: 100)
- Verktøysbord
- Lampe
- Slipeskivebeskyttelse
- Borehull for montering på arbeidsbenk
- Hovedbryter (på/av)
- Beholder for kjølevann
3. Leveringsomfang
⚠ OBS!
Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og små- deler!
Det er fare for svelging og kvelning!
• Dobbeltsliper BG200AL
- Brukerveiledning
- Åpne emballasjen og ta apparatet forsiktig ut av esken.
- Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
- Sjekk at leveringsomfanget er fullstendig.
- Sjekk apparatet og tilbehørsdeler for transportskader.
- Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
4. Tiltenkt bruk
Dobbeltsliperen er et kombiapparat for sliping og polering av metall, plast og andre materialer ved bruk av tilsvarende slipeskiver.
Maskinen tilsvarer det gyldige EF-maskindirektivet.
- Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.
-
De aktuelle ulykkesforebyggende forskriftene og øvrige generelt anerkjente sikkerhetstekniske regler må følges.
-
Maskinen skal kun brukes, vedlikeholdes eller repareres av sakkyndige personer som er kjent med dette og er informert om farene. Hvis man foretar endringer på maskinen på egen hånd, fraskriver produsenten seg alt ansvar for skader som følge av dette.
- Maskinen må kun brukes med originaltilbehør og originalverktøy til produsenten.
- Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.
Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.
Resterende risikoer
Tross forskriftsmessig bruk kan ikke bestemte restfarer utelukkes helt. Følgende punkter kan oppstå, avhengig av maskinens konstruksjon og oppbygning:
- Berøring av slipeskiven i området som ikke er tildekket.
- Deler til skadde slipeskiver som slynges ut.
- Slynge ut arbeidsstykker og deler av arbeidsstykker.
- Hørselsskader fordi man ikke har brukt nødvendig hørselsvern.
- Skader på lungene, hvis man ikke bruker egnet støvbeskyttelsesmaske.
- Helseskader som følge av hånd- og armvibrasjoner, dersom apparatet brukes over lengre tid eller ikke føres og vedlikeholdes forskriftsmessig.
- Fare på grunn av strøm ved bruk av ikke forskriftsmessige elektriske tilkoblingsledninger.
- I tillegg kan det til tross for alle tiltakene gjenstå restfarer som ikke er synlige.
- Restfarer kan minimeres dersom sikkerhetsinstruksjonene og tiltenkt bruk samt bruksanvisningen som helhet følges.
5. Generelle sikkerhetsinstruksjoner
Generelle sikkerhetsinstruksjoner for elektroverktøy
⚠ ADVARSEL!
Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet.
Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.
Begrepet "El-verktøy" som brukes i sikkerhetsanvisningene, refererer til strømdrevne el-verktøy (med strømledning) og batteridrevne el-verktøy (uten strømledning).
1. Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og godt belyst. Uorden eller ubelyste arbeidsområder kan føre til ulykker.
b) Ikke arbeid med el-verktøyet i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv. El-verktøy lager gnister, som kan antenne støvet eller dampen.
c) Hold barn og andre personer unna når du bruker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.
2. Elektrisk sikkerhet
a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen måter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordete overflater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet.
c) Hold el-verktøyet unna regn og fuktighet. Ved inntrenging av vann i et elektrisk apparat øker risikoen for elektrisk støt.
d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå drift av el-verktøyet i fuktig omgivelse, må du bruke en feilstrømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.
- Sikkerhet til personer
a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av el-verktøyet kan føre til alvorlige personskader.
b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.
c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har fingeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker.
d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som befinner seg i en dreiende del av el-verktøyet, kan føre til personskader.
e) Unngå en unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet.
f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.
g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer.
h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verktøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.
- Bruk og behandling av el-verktøyet
a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar innstillinger på apparatet, skifter deler til bruksverktøyet som brukes eller legger bort el-verktøyet. Denne forholdsregelen hindrer utilsiktet start av elektroverktøyet.
d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. Elektroverktøy er farlige, når de brukes av uerfarne personer.
e) Vær nøye med å pleie el-verktøyet og tilbehøret. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.
f) Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjarekanter er mindre utsatt for fastsetting og lettere å føre.
g) El-verktøy, tilbehør og bruksverktøy osv. skal brukes i henhold til disse anvisningene. Derved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner.
h) Sørg for at håndtak og håndtaksflater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksflater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.
- Service
a) El-verktøyet skal kun repareres av kvalifisert fagpersonell og kun med original-reservedeler. Dermed sikres det, at sikkerheten til el-verktøyet opprettholdes.
⚠ ADVARSEL! Under driften danner dette elektroverktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.
Sikkerhetsinstruksjoner for benkslipemaskiner
a) Ikke bruk skadde bruksverktøy. Før hver bruk må du kontrollere bruksverktøy som slipeski- ver for splinter og sprekker. Når du har kontrollert og satt inn bruksverktøyet, hold deg selv og andre personer i nærheten utenfor nivået til det roterende bruksverktøyet og la apparatet kjøre med maks. turtall i 1 minutt. Skadde bruksverktøy pleier å knekke i løpet av denne testtiden.
b) Det tillatte turtallet til bruksverktøyet må være minst like høyt som maks. turtall som er angitt på el-verktøyet. Tilbehør, som roterer raskere enn hva som er tillatt, kan brekke og slynges rundt.
c) Du må aldri bruke sideflatene til slipeskiven til å slipe. Hvis du sliper på sideflatene kan slipeski- ven sprekke og falle fra hverandre.
⚠ Apparatspesifikke sikkerhetsinstruksjoner for dobbeltsliper
- Ikke berøre strømkabelen hvis den under drift er blitt skadet eller kuttet gjennom. Trekk omgående strømpluggen og la en fagperson eller den ansvarlige serviceinstansen reparere den.
- Apparatet må ikke drives når det er fuktig og heller ikke i fuktig omgivelse.
- Hvis du arbeider utendørs, må du tilkoble apparatet via en feilstrøm (FI)-automatbryter med maksimalt 30 mA utløserstrøm. Bruk en skjøteledning som er godkjent for utendørs bruk.
- Ved fare må en omgående trekke strømpluggen ut av stikkontakten.
- Strømkabelen skal alltid føres bort bak på apparatet.
- Brannfare grunnet gnister! Ved sliping av metall, oppstår gnister. Derfor må du absolutt passe på, at ingen personer utsettes for fare og at det ikke befinner seg noen brennbare materialer i nærheten av arbeidsområdet.
⚠ Advarsel! Giftig damp!
Bearbeiding av skadelig/giftig støv er en helsefare for betjeningspersonen eller personer som befinner seg i nærheten.
- Bruk Vernebrille, hørselsvern, støvmaske og vernehansker. Forbrenningsfare!
Arbeidsstykket blir varmt under sliping. Ta aldri tak i det på stedet som skal bearbeides og la det avkjøles tilstrekkelig. Akkurat ved lengre slipearbeider må du ofte avbryte bearbeidelsen og la arbeidsstykket avkjøles, før du fortsetter med slipingen. Kontinuerlig drift på 30 minutter skal ikke overskrides.
- Den dobbelte slipemaskinen er konstruert for tørr flatesliping av metalloverflater. Apparatet skal kun brukes for tørrsliping.
- Materiale som inneholder asbest skal ikke bearbeides. Asbest gjelder som kreftfremkallende. Ikke bruk skadde slipeskiver.
- Bruk kun slipeskiver, der dataene stemmer overens med typeskiltet til maskinen. Rotasjonshastigheten skal være lik eller større enn det angitte tallet.
- Still etter beskyttelsesholderen (gnistskjerm) og beskyttelsesplaten periodisk, slik at slitasjen til slipe-skivene utjevnes. Hold avstanden minst mulig.
- Unngå kontakt med den drivende slipeskiven.
- Ikke bruk apparatet uten tilsyn.
- Apparatet skal aldri brukes til andre formål.
- Pass alltid på, at apparatet er slått av, før du stikker strømpluggen i stikkontakten.
- Slå alltid først på apparatet og før så arbeidsstykket mot slipeskiven. Etter bearbeidelsen skal arbeidsstykket løftes bort og apparatet slås av.
- Arbeidsstykket skal alltid holdes fast med begge hendene.
- Etter bearbeidelsen av metall skal slipeskiven komme til fullstendig stopp.
- Ved pauser, særlig ved arbeider på apparatet og når det ikke brukes skal strømpluggen alltid trekkes ut av stikkontakten.
- Behandle apparatet forsiktig og omhyggelig. Apparatet må alltid være rent, tørt og fritt for olje eller smørefett.
- Vær alltid oppmerksom! Pass alltid på at hva du gjør og handle med sunn fornuft. Apparatet skal aldri brukes, hvis du er ukonsentrert eller ikke føler deg vel.
- Slipeskiver skal lagres slik, at de ikke utsettes for mekaniske skader og skadelige miljøpåvirkninger.
- Ikke bruk defekte eller deformerte slipeskiver.
- Kontroller innstillingen av gnistbeskyttelsen ofte og juster den etter hvert som slipeskiven slites. Hold avstanden mellom gnistbeskyttelsen og slipeskiven så liten som mulig (ikke større enn 2 mm).
- Kontroller innstillingen av verktøysbordet ofte og juster det etter hvert som slipeskiven slites. Hold avstanden mellom gnistbeskyttelsen og slipeskiven så liten som mulig (ikke større enn 2 mm).
- Bruk kun slipeskiver der borehullet passer nøyaktig på akselen til dobbeltsliperen. Ikke bruk slipeskiver med for lite borehull.
- Ikke stram skivemutteren for mye.
- Ikke slip med kald slipeskive. La slipeskiven gå i ett minutt på tomgang før du begynner arbeidet.
- Ikke slip på sideflatene til slipeskiven. Bruk kun frontsiden til sliping.
- Ikke påfør kjølemiddel direkte på slipeskiven. Kjølemiddel kan svekke bindestyrken til slipeskiven og dermed føre til at den svikter.
- Gnister kan være farlige. Ikke slip i nærheten av antennbare gasser eller væsker.
- Når du slår på apparatet må du stå ved siden av slipeskiven.
- Slipeskiven skal kun avrettes på frontsiden. Gjennom sliping på sideflatene kan spiveskiven bli for tynn for sikker bruk.
- Sliping skaper varme. Ta først på arbeidsstykket när det er tilstrekkelig avkjølt.
- Bruk kun slipeskiver som er utformet for sikker bruk på dobbeltsliperen. Ikke bruk en slipeskive med en spesifisert maksimal rotasjonshastighet som er lavere enn turtallet som er spesifisert på apparatet.
6. Tekniske data
| Dimensjoner L x B x H | 400 x 200 x 390 mm |
| ø skive venstre/høyre | 200/200 mm |
| ø skivehull | 15,88 mm |
| Skivebredde venstre/høyre | 25/40 mm |
| Vekt | 16,5 kg |
| Motor | 230 - 240 V~ / 50 Hz |
| Effektforbruk | 550 W |
| Turtall | 2980 1/min |
Med forbehold om tekniske endringer!
Innkoblingsvarighet:
Innkoblingsvarigheten S2 30 min (korttidsdrift) indikerer at motoren kun kan belastes kontinuerlig med merkeeffekten (550W) for den tiden som er angitt på typeskiltet (30 min). Ellers ville den blitt for varm. I pausen kjøles motoren igjen ned til utgangstemperaturen.
Støy
Støyverdiene ble utledet i samsvar med EN 62841.
Lydtrykknivå L _pA 79 dB
Usikkerhet K_pA 3 dB
Lydeffektnivå L _WA 92 dB
Usikkerhet K_WA 3 dB
Bruk hørselsvern.
Innvirkningen av støy kan føre til hørselstap.
Advarsel!
Den angitte vibrasjonsutslippsverdien er blitt målt iht. en standardisert testprosedyre og kan, avhengig av typen og måten, som elektroverktøyet brukes, endres og i unntakstilfeller ligge over den angitte verdien.
Den angitte vibrasjonsutslippsverdien kan brukes for sammenligning av et elektroverktøy med et annet.
Den angitte vibrasjonsutslippsverdien kan også brukes for en innledende bedømmelse av svekkelsen.
Begrens støyutviklingen og vibrasjoner til et minimum!
- Bruk kun feilfrie apparater.
- Vedlikehold og rengjør apparatet regelmessig.
- Tilpass arbeidsmåten til apparatet.
- Et eksempel for tiltak for reduksjon av vibrasjonsbelastningen er bruk av hansker ved bruk av verktøyet og begrensning av arbeidstiden. Derved skal en ta hensyn til alle aspektene til driftssyklusen (for eksempel perioder, der elektroverktøyet er slått av, og slike, der det er slått på, men drives uten belastning).
7. Montering
Trekk ut strømpluggen før alle vedlikeholds- og monteringsarbeider.
- Maskinen må stilles opp stabilt, dvs. den må skrus fast på en arbeidsbenk eller lignende.
- Før idriftsettelse må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
- Slipeskivene må kunne gå fritt.
- Før tilkobling av maskinen må du selv overbevise deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.
⚠ Sikkerhetsinstruksjon! Ikke koble til apparatet før alle monterings- og justeringsarbeider er fullført og brukerveiledningen og sikkerhetsinstruksjonene er lest og forstått.
Montering
Verktøysbord (fig. 1/4)
Skru verktøysbordet (4) fast på slipeskivebeskyttelsen ved hjelp av 2 sekskantskruer og 2 skiver. Avstanden mellom slipeskiven og verktøysbordet skal stilles inn på maks. 2 mm.
Gnistbeskyttelse (fig. 2)
Skru gnistbeskyttelsen fast på slipeskivebeskyttelsen ved hjelp av en stjerneskrue. Avstanden til slipeskiven skal være maks. 2 mm.
Beskyttelsesplater (fig. 3, fig. 4)
- Monter beskyttelsesglasset på klemplaten ved hjelp av 2 stjerneskruer M4, underlagsskiver og sekskantmuttere.
- Holdebøylen føres inn i klemplaten og klemmes fast med den flate rundhodeskruen M6 med underlagsskiven og mutteren.
- Skru hele enheten fast på slipeskivebeskyttelsen med U-bøyle, sekskantskrue M8 og underlagsskive.
Beskyttelsen kan stilles inn individuelt slik at brukerens øyner er beskyttet under slipeprosessen.
8. Før idriftsetting
Brukerinstrukser
- Trykk hovedbryteren. Vent til slipeskiven har nädd topphastighet. Først da skal du begynne å slipe.
- Hold arbeidsstykket fast på verktøysbordet og flytt det sakte og jevnt mot slipeskiven.
- Sliping kan redusere hastigheten til slipeskiven. I så fall må du redusere trykket litt, til skiven igjen har nådd full hastighet.
▲ OBS:
- Små arbeidsstykker bør holdes med tang eller lignende verktøy.
- Slip kun på frontsiden av slipeskiven, aldri på sideflatene.
- Siden de fleste materialer blir varme under sliping, må arbeidsstykket håndteres med ekstrem forsiktighet.
9. Betjening
▲ Obs!
- For å slå på, sett på-/av-bryteren (8) i posisjon ON.
- For å slå av sett på-/av-bryteren (8) i posisjon Off.
Du må først begynne å slipe når apparatet har nådd maksimalt turtall.
Arbeidsinstrukser
- Husk at du med lavt trykk av arbeidsstykket på slipeskiven oppnår de beste resultatene, dette siden det arbeides med konstant turtall. For sterkt trykk på arbeidsstykket bremser ned slipeskiven eller stopper den, dette fører til overbelastning av motoren og fremskynder ikke arbeidsprosessen.
- For din egen sikkerhet skal små arbeidsstykker alltid sikres med en skruestikke eller skrueklemme.
Slipe
- Plasser arbeidsstykket på arbeidsstykkeholderen (4) og beveg det sakte mot slipeskiven (3) i ønsket vinkel til det berører den.
- For å oppnå et optimalt sliperesultat og for å slite slipeskiven (3) jevnt, skal arbeidsstykket flyttes litt frem og tilbake på slipeskiven (3).
- La arbeidsstykket kjøle seg ned igjen og igjen.
Obs!
Hvis skiven noen gang skulle bli blokkert under arbeidet, må du fjerne arbeidsstykket og vente til apparatet har nådd maksimalt turtall igjen.
Skifte slipeskive
OBS: For å unngå personskader forårsaket av utilsiktet start av den doble slipemaskinen, må apparatet alltid være slått av (bryterposisjon «0») og strømpluggen trekkes ut av stikkontakten før du skifter slideskive.
- Løsne gnistbeskyttelsen og beskyttelsespanelet og trekk dem ut så langt som mulig, men ikke demonter dem.
- Løsne verktøysbordet og trekk det ut så langt som muliq.
- Demonter skruene og trekk av endeplaten.
- Fjern den ytre flensen og den gamle slipeskiven, sett på den nye slipeskiven.
Merknad:
- Ikke fjern pappskivene som er festet til sidene av den nye slipeskiven, da de hjelper flensene til å gripe sikkert mot slipeskiven.
- Undersøk den nye slipeskiven for sprekker eller andre synlige skader og kast om nødvendig.
- Sett på flensen og mutteren igjen.
- Ikke stram mutteren for hardt med en skrunøkkel, ellers kan slipeskiven brekke.
• Monter endeplaten igjen. - Verktøysbordet, gnistbeskyttelsen og beskyttelsespanelet må igjen justeres i henhold til monteringsanvisningen.
Slipeskiveavtrekker
Slipeskiveavtrekkeren er et verktøy for utjevning av slipeskiven.
Trykk lett mot slipeskiven - uten at det oppstår gnister. Beveg avtrekkeren sideveis over hele bredden til slipeskiven.
⚠ Obs! Bruk alltid vernebriller.
10. Rengjøring og vedlikehold
Trekk ut strømpluggen før alle rengjøringsarbeider.
Rengjøring
- Hold beskyttelsesinnretninger, luftspalter og motorhuset fritt for støv og smuss. Tørk av apparatet med en ren klut eller blås ut av det med trykkluft med lavt trykk.
• Rengjør apparatet etter hver bruk. - Rengjør apparatet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen. Ved inntrenging av vann i et elektrisk apparat øker risikoen for elektrisk støt.
Vedlikehold
Inne i apparatet er det ikke noen andre deler som skal vedlikeholdes.
Serviceinformasjon
Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.
Slitedeler*: Slipemiddel, kullbørster, finslipeskiver, vinkelmåler, kilereim
Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene. Installasjoner, reparasjoner og vedlikeholdsarbeider på den elektriske installasjonen skal kun gjøres av en fagperson.
Viktig informasjon
Elektromotoren er utført for driftsmåte S 1. Ved overbelastning av motoren vil den slå seg av på egen hånd. Etter en avkjølingsperiode (som vil variere i lengde) kan motoren slås på igjen.
Defekt elektro-tilkoblingsledning
Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.
Årsaker for dette kan være:
- Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
- Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
- Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
- Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
• Riss som følge av aldring hos isoleringen.
Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.
Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.
Ved tilbakemeldinger må du angi følgende informasjon:
• strømtype til motoren
- informasjon til maskinens typeskilt
• Data på motor-typeskiltet
Tilkoblingstype Y
Hvis nettilkoblingsledningen til dette produktet skades, må den skiftes ut av produsenten eller dens kundeservice eller en tilsvarende kvalifisert person, for å unngå farer.
12. Lagring
Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn. Den optimale lagringstemperaturen er mellom 5 og 30 °C. Oppbevar el-verktøyet i originalemballasjen.
13. Kassering og gjenvinning
Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!
- Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
- Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
-
Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
-
Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.
- Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:
- Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner).
- Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
- Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.
- Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.
- Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.
- Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.
14. Feilhjelp
Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis produktet ikke arbeider slik det skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.
| Feil Mulig årsak Tiltak | ||
| Motor går ikke. Motor, leonning eller støpsel defekt, sikringer svidd. | Få en fagperson til å kontrollere maskinen. Reparer aldri motoren selv. Obs! Kontroller sikringene og skift dem ev. ut. | |
| Motoren starter sakte og når ikke driftshastigheten. | Spenning for lav, viklinger skadet, kondensator brent ut. | La spenningen kontrolleres av energileverandøren. La motoren kontrolleres av en fagperson. La en fagperson skifte ut kondensatoren. |
| Motor lager for mye støy. | Viklinger skadet, motor defekt. | La motoren kontrolleres av en fagperson. |
| Motoren oppnår ikke full effekt. | Strømkretser i nettet er overbelastet (lamper, andre motorer osv.). | Ikke bruk andre apparater eller motorer på den samme strømkretsen. |
| Motoren overopphetes lett. | Overbelastning av motoren, utilstrekkelig kjøling av motoren. | Unngå overbelastning av motoren under sliping, og fjern støv fra motoren for å sikre optimal kjøling av motoren. |
Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.
