| Tipo de produto | Esmeril de bancada |
| Marca | Scheppach |
| Modelo | BG200AL |
| Dimensões (C x L x A) | 400 x 200 x 390 mm |
| Peso | 16,5 kg |
| Alimentação | 230-240 V~ / 50 Hz, 550 W |
| Velocidade sem carga | 2980 rpm |
| Diâmetro dos rebolos | 200 mm (esquerdo e direito) |
| Furo dos rebolos | 15,88 mm |
| Largura dos rebolos | Esquerdo: 25 mm, Direito: 40 mm |
| Granulometria dos rebolos | Esquerdo: 60, Direito: 100 |
| Duração de ativação | S2 30 min (funcionamento curto) |
| Nível de pressão sonora | 79 dB (A) (incerteza 3 dB) |
| Nível de potência sonora | 92 dB (A) (incerteza 3 dB) |
| Funções principais | Esmerilhamento e polimento de metais, plásticos e outros materiais |
| Equipamento de segurança | Telas de proteção, proteção contra faíscas, suporte de ferramenta ajustável, reservatório de água de arrefecimento |
| Manutenção e limpeza | Limpar após cada uso com pano húmido e sabão preto; não usar solventes; verificar o desgaste dos rebolos |
| Peças de desgaste | Abrasivos, escovas de carbono, rebolos, correias trapezoidais |
| Reparabilidade | Reparações apenas por especialista qualificado; usar peças originais |
| Garantia | Prazo legal; peças defeituosas substituídas gratuitamente sob condição |
Perguntas frequentes - BG200AL SCHEPPACH
Perguntas dos utilizadores sobre BG200AL SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Triturador em formato PDF gratuitamente! Encontre o seu manual BG200AL - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. BG200AL da marca SCHEPPACH.
MANUAL DE UTILIZADOR BG200AL SCHEPPACH
Explicação dos símbolos no aparelho
 | Aviso - Leia o manual de operação para minimizar o risco de ferimentos. |
 | Use proteção auditiva. O ruído pode causar perda de audição. |
 | Use uma máscara de proteção contra poeiras. O tratamento de madeira e outros materiais pode gerar poeiras nocivas à saúde. Não é permitido processar material com amianto! |
 | Utilize óculos de proteção. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo produto poderão provocar cegueira. |
| ⚠ Atenção! | Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo |
 | O produto cumpre as diretivas europeias em vigor. |
 | O produto está em conformidade com as diretivas sérvias aplicáveis. |
Conteúdo: Página:
- Introdução....78
- Descrição do aparelho (Fig. 1)....78
- Âmbito de fornecimento....78
- Utilização correta....78
- Indicações de segurança gerais 79
- Dados técnicos 82
- Montagem....83
- Antes da colocação em funcionamento 84
- Operação 84
- Limpeza e manutenção 85
- Ligação elétrica 85
- Armazenamento 86
- Eliminação e reciclagem....86
- Resolução de problemas....87
- Declaração de conformidade 293

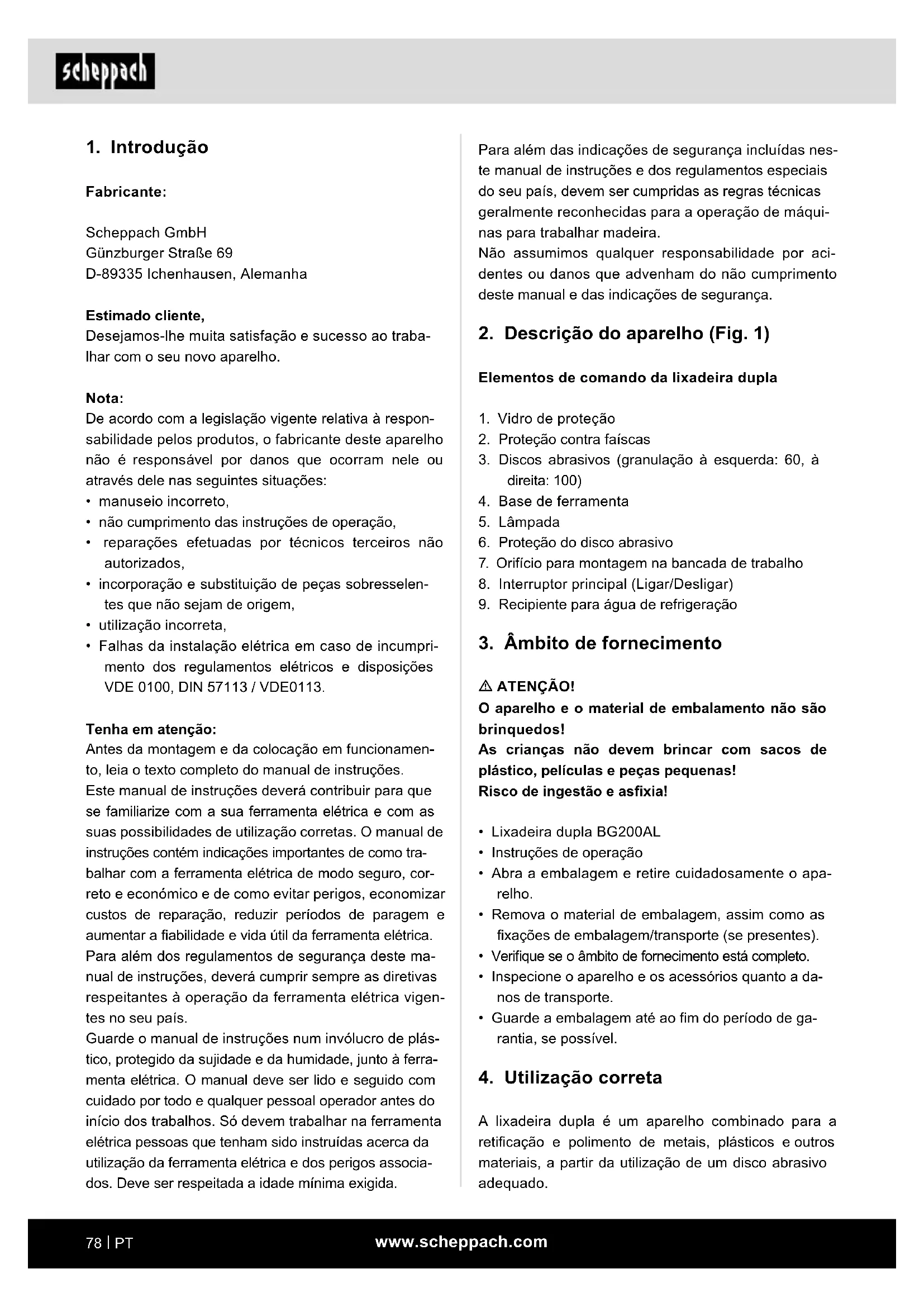

1. Introdução
Fabricante:
Scheppach GmbH
D-89335 Ichenhausen, Alemanha
Estimado cliente,
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota:
De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:
- manuseio incorreto,
- não cumprimento das instruções de operação,
- reparações efetuadas por técnicos terceiros não autorizados,
- incorporação e substituição de peças sobresselentes que não sejam de origem,
- utilização incorreta,
- Falhas da instalação elétrica em caso de incumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE0113.
Tenha em atenção:
Antes da montagem e da colocação em funcionamento, leia o texto completo do manual de instruções.
Este manual de instruções deverá contribuir para que se familiarize com a sua ferramenta elétrica e com as suas possibilidades de utilização corretas. O manual de instruções contém indicações importantes de como trabalhar com a ferramenta elétrica de modo seguro, correto e económico e de como evitar perigos, economizar custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil da ferramenta elétrica.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação da ferramenta elétrica vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto à ferramenta elétrica. O manual deve ser lido e seguido com cuidado por todo e qualquer pessoal operador antes do início dos trabalhos. Só devem trabalhar na ferramenta elétrica pessoas que tenham sido instruídas acerca da utilização da ferramenta elétrica e dos perigos associados. Deve ser respeitada a idade mínima exigida. Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas para trabalhar madeira.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.
2. Descrição do aparelho (Fig. 1)
Elementos de comando da lixadeira dupla
- Vidro de proteção
- Proteção contra faíscas
- Discos abrasivos (granulação à esquerda: 60, à direita: 100)
- Base de ferramenta
- Lâmpada
- Proteção do disco abrasivo
- Orifício para montagem na bancada de trabalho
- Interruptor principal (Ligar/Desligar)
- Recipiente para água de refrigeração
3. Âmbito de fornecimento
⚠️ ATENÇÃO!
O aparelho e o material de embalamento não são brinquedos!
As crianças não devem brincar com sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
• Lixadeira dupla BG200AL
- Instruções de operação
- Abra a embalagem e retire cuidadosamente o aparelho.
- Remova o material de embalagem, assim como as fixações de embalagem/transporte (se presentes).
- Verifique se o âmbito de fornecimento está completo.
- Inspezione o aparelho e os acessórios quanto a danos de transporte.
- Guarde a embalagem até ao fim do período de garantia, se possível.
4. Utilização correta
A lixadeira dupla é um aparelho combinado para a retificação e polimento de metais, plásticos e outros materiais, a partir da utilização de um disco abrasivo adequado.
A máquina corresponde à atual Diretiva Máquinas CE em vigor.
- As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos dados técnicos devem ser observados.
- Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.
- A máquina apenas pode ser utilizada por pessoas qualificadas, familiarizadas com a mesma e devidamente instruídas sobre os perigos associados. Quaisquer modificações não autorizadas na máquina isentam o fabricante de quaisquer responsabilidades pelos danos daí decorrentes.
- A máquina apenas pode ser utilizada com acessórios e ferramentas originais do fabricante.
- A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Quaisquer danos ou ferimentos daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.
Tenha em atenção que, de acordo com a finalidade, os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
Riscos residuais
Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e a montagem da máquina, poderão surgir os seguintes pontos:
- Contacto com o disco abrasivo na área desprotegida.
- Projeção de partes de discos abrasivos danificados.
- Projeção de peças e partes de peças.
- Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
- Podem surgir lesões pulmonares, se não for usada uma máscara de proteção contra poeiras adequada.
- Podem ocorrer danos para a saúde resultantes de vibrações transmitidas aos braços e mãos, se o aparelho for utilizado por um longo período de tempo ou não for devidamente conduzido e mantido.
- Perigo advindo da eletricidade em caso de utilização de cabos elétricos incorretos.
- Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
- Os riscos residuais podem ser minimizados, se forem observadas as indicações de segurança, a utilização correta e as instruções de operação na sua generalidade.
5. Indicações de segurança gerais
Indicações de segurança gerais para ferramentas elétricas
AVISO!
Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica.
O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para uso futuro.
O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).
- Segurança no posto de trabalho
a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afas-tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramenta elétrica.
- Segurança elétrica
a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.
b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos.
Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.
c) Mantenha as suas ferramentas elétricas afastadas de chuva e humidade. A penetração de água no aparelho elétrico aumenta o risco de um choque elétrico.
d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.
e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.
f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.
- Segurança das pessoas
a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves.
b) Utilize sempre equipamento de proteção individual e óculos de proteção. A utilização de equipamento de proteção individual, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.
c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.
d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.
e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e mantenha sempre o equilíbrio. Assim, controla melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.
g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de um aspirador de poeiras pode reduzir a poeira.
h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.
- Utilização e manuseio da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.
b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.
d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
e) Trate as ferramentas elétricas e acessórios com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar as peças danificadas antes de utilizar a ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.
f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.
g) Utilize as ferramentas elétricas, acessórios e ferramentas de colocação, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.
h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e su cies para segurar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.
5. Assistência
a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.
⚠ AVISO! Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.
Indicações de segurança para máquinas retificadoras de mesa
a) Não use ferramentas de colocação danificadas. Antes de cada utilização, controle as ferramentas de colocação, por ex. discos abrasivos, quanto a lascamentos e fissuras. Quando tiver verificado e implementado a ferramenta de colocação, mantenha-se e as pessoas próximas fora do plano da ferramenta de inserção rotativa e deixe o aparelho funcionar à veloci-
dade máxima durante 1 minuto. As ferramentas de inserção danificadas geralmente partem durante este período de teste.
b) A velocidade permitida da ferramenta de colocação deve ser pelo menos tão elevada como a velocidade máxima especificada na ferramenta elétrica. Os acessórios que girem mais rápido do que o permitido poderão partir-se e ser projetados.
c) Nunca retifique com as superfícies laterais do disco abrasivo. A retificação com as superfícies laterais poderá fazer rebentar e projetar o disco abrasivo.
⚠ Indicações de segurança específicas para lixa-deiras duplas
- Não toque no cabo de rede, se este for danificado ou cortado durante a operação. Retirar de imediato a ficha de rede da tomada e entregar o aparelho para reparação, a qual deverá ser realizada exclusivamente por pessoal especializado ou por um ponto de assistência técnica autorizado.
Fí -Não operar o aparelho, se estiver húmido ou mesmo em ambientes húmidos.
- Ao trabalhar ao ar livre, ligue o aparelho através de um disjuntor diferencial (FI) com, no máximo, 30 mA de corrente de disparo. Utilize apenas cabos de prolongamento autorizados para áreas exteriores.
- Em caso de perigo, retire de imediato a ficha de rede da tomada.
- Passe o cabo de alimentação sempre pela parte de trás do aparelho.
- Perigo de incêndio devido ao voo de faíscas! Durante a retificação de metais, são produzidas faíscas. Certifique-se sempre de que não se encontram pessoas em perigo nem materiais inflamáveis nas proximidades da área de trabalho.
⚠ Aviso! Vapores tóxicos!
O processamento de poeiras prejudiciais / tóxicas representa um perigo para a saúde do operador ou das pessoas que se encontrem na área envolvente.
- Use óculos de proteção, proteção auditiva, máscara antipoeira e luvas de proteção. Perigo de queimaduras!
Durante a retificação, a peça de trabalho fica quente. Nunca toque na zona afetada e deixar a peça arrefecer. Durante ciclos de retificação prolongados, interrompa sempre o processo para que a peça de trabalho
possa arrefecer antes de prosseguir com os trabalhos de retificação. Não exceda 30 minutos de retificação em operação contínua.
- A máquina de retificação dupla foi projetada para o acabamento de superfícies a seco em superfícies metálicas. O aparelho destina-se exclusivamente para a retificação a seco.
- Não é permitido processar material com amianto. O amianto é classificado como carcinogéneo. Não usar discos abrasivos danificados.
- Utilize apenas discos abrasivos cujas características correspondam aos dados da placa de características da máquina. A velocidade de circulação tem de ser igual ou superior ao valor especificado.
- Execute o reajuste periódico da barreira protetora (proteção anti-faúlhas) e dos discos de proteção para compensar o desgaste dos discos abrasivos. Mantenha a distância o mais reduzida possível.
- Evite o contacto com o disco abrasivo em funcionamento.
- Nunca operar o aparelho sem vigilância.
- Nunca utilizar o aparelho em tarefas não abrangidas pela finalidade prevista do aparelho.
- Assegurar sempre de que o aparelho está desligado antes de retirar a ficha de rede da tomada.
- Ligue sempre primeiro o aparelho. Só depois coloque a peça de trabalho contra o disco abrasivo. Depois da retificação, levante a peça de trabalho e desligue o aparelho.
- Segure sempre a peça de trabalho firmemente com as duas mãos.
• Certifique-se de uma posição segura.
- Após a retificação de metais, espere até que o(s) disco(s) abrasivo(s) fique(m) totalmente imobilizado(s).
- Durante uma pausa nos trabalhos, antes de qualquer trabalho no aparelho e em períodos de não utilização retire sempre a ficha de rede da tomada.
- Utilize o aparelho com cuidado e atenção. O aparelho deve estar sempre limpo, seco e isento de óleos ou lubrificantes.
- O operador deve manter-se sempre alerta! Este deve estar sempre concentrado no que está a fazer e proceder sempre de forma refletida. Nunca utilize o aparelho, se não estiver concentrado ou se não se sentir confortável.
- Os discos abrasivos devem ser guardados de tal forma que não exista a possibilidade de serem danificados por cargas mecânicas ou por influências do meio-ambiente.
- Não utilize discos abrasivos danificados ou deformados.
- Controle frequentemente o ajuste da proteção contra faíscas e reajuste de acordo com o desgaste do disco abrasivo. Mantenha a menor distância possível entre a proteção contra faíscas e o disco abrasivo (não superior a 2 mm).
- Controle frequentemente o ajuste da base de ferramenta e reajuste de acordo com o desgaste do disco abrasivo. Mantenha a menor distância possível entre a proteção contra faíscas e o disco abrasivo (não superior a 2 mm).
- Utilizar apenas discos abrasivos cujo orifício se ajuste exatamente ao veio da lixadeira dupla. Não utilize discos abrasivos com um orifício demasiado pequeno.
- Não aperte a porca do disco em demasia.
- Não retifique com o disco abrasivo frio. Antes do início do trabalho, deixe o disco abrasivo funcionar em vazio durante um minuto.
- Não retifique com as superfícies laterais do disco abrasivo. Retifique apenas com a face frontal.
- Não aplique agente refrigerante diretamente no disco abrasivo. O agente refrigerante pode prejudicar a força de ligação do disco abrasivo e, assim, provocar a sua falha.
- As faíscas podem ser perigosas. Não retifique na proximidade de gases ou líquidos inflamáveis.
- Ao ligar o aparelho, posicione-se lateralmente ao disco abrasivo.
- Desempene o disco abrasivo apenas na face frontal. Devido à retificação nas superfícies laterais, o disco abrasivo pode ficar demasiado fino para uma utilização segura.
- A retificação produz calor. Pegue na peça somente quando esta tiver arrefecido o suficiente.
- Utilize apenas discos abrasivos que sejam dimensionados para uma utilização segura na lixadeira dupla. Não utilize discos abrasivos cuja velocidade periférica máxima seja inferior à velocidade de rotação do aparelho.
6. Dados técnicos
Dimensões C x L x A 400 x 200 x 390 mm
ø do disco à esquerda/direita 200/200 mm
∅ do orifício do disco 15.88 mm
Largura do disco esquerdo/ 25/40 mm direito
| Peso 16.5 kg |
| Motor 230 - 240 V~ / 50 Hz |
| Potência de entrada 550 W |
| Velocidade 2980 rpm |
Reservam-se alterações técnicas!
Ciclo de operação:
O ciclo de operação S2 30 min (operação de curta duração) determina que o motor só pode ser submetido continuamente a uma carga com a potência nominal (550 W) pelo período indicado na placa de características (30 min). De outro modo, aquecerá de forma inadmissível. Durante a pausa, o motor arrefece novamente até à temperatura inicial.
Ruído
Os valores de ruído foram determinados de acordo com a norma EN 62841.
Nível de pressão acústica L _pA 79 dB
Incerteza K_pA 3 dB
Nível de potência sonora L _WA 92 dB
Incerteza K_WA 3 dB
Use proteção auditiva.
O ruído pode causar perda de audição.
Aviso!
O valor da emissão de vibrações indicado foi medido nos termos de processos de teste normalizados e, dependendo do tipo e do modo, pode ser aplicado em ferramentas elétricas, alterado ou, em casos excecionais, ficar acima do valor indicado.
O valor da emissão de vibrações indicado pode ser utilizado para comparar uma ferramenta elétrica com outra.
O valor da emissão de vibrações indicado pode também ser usado para uma avaliação preliminar de prejuízos.
Limite a geração de ruído e a vibração a um mínimo!
- Utilize apenas aparelhos em perfeitas condições.
- Faça a manutenção e a limpeza do aparelho regularmente.
- Adapte sua forma de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
-
Se necessário, mande verificar o aparelho.
-
Desligue o aparelho se este não estiver a ser utilizado.
- Exemplos de medidas para a redução da carga devido a vibrações são a utilização de luvas ao operar a ferramenta e a limitação do tempo de trabalho. Devem ser tidas em conta todas as partes do ciclo de funcionamento (por exemplo, tempos nos quais a ferramenta elétrica está desligada e nos quais está ligada, mas a funcionar sem carga).
7. Montagem
Antes de ligar, verifique se os dados da placa de características correspondem aos dados efetivos da rede.
Retire sempre a ficha de rede antes de efetuar ajustes no aparelho.
Antes de quaisquer trabalhos de manutenção e de montagem retire sempre a ficha de rede da tomada.
- A máquina deve estar estável, ou seja, deverá fixar-se a uma bancada de trabalho ou semelhante.
- Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança devem estar instalados corretamente.
- Os discos abrasivos devem poder rodar livremente.
- Antes de ligar a máquina, verificar se os dados da placa de características correspondem aos dados efetivos da rede.
⚠ Indicação de segurança! Ligue o aparelho apenas quando todos os trabalhos de montagem e de ajuste tiverem sido executados e o manual de instruções e as indicações de segurança tiverem sido lidos e compreendidos.
Montagem
Bases de ferramenta (fig. 1/4)
Aparafuse a base de ferramenta (4) à proteção do disco abrasivo com 2 parafusos sextavados e 2 arruelas. A distância entre o disco abrasivo e a base de ferramenta deve ser ajustada, no máximo, para 2 mm.
Proteção contra faíscas (fig. 2)
Aparafuse a proteção contra faíscas à proteção do disco abrasivo com um parafuso Phillips e uma arruela espaçadora. A distância para o disco abrasivo deve ser de, no máximo, 2 mm.
Vidros de proteção (fig. 3, 4)
- Monte o vidro de proteção na placa de aperto com 2 parafusos Phillips M4, arruelas espaçadoras e porcas sextavadas.
- O estribo de retenção é introduzido na placa de aperto e fixado com o parafuso de cabeça quadra-da M6 com arruela espaçadora e porca.
- Aparafuse a unidade completa à proteção do disco abrasivo com o arco em U, o parafuso sextava-do M8 e a arruela espaçadora.
A proteção é ajustável individualmente, pelo que os olhos do utilizador estão protegidos durante o processo de retificação.
8. Antes da colocação em funcionamento
Indicações de operação
Antes da colocação em funcionamento da lixadeira dupla, devem ser observados os pontos que se seguem:
- Ative o interruptor principal. Aguarde até que o disco abrasivo atinja a velocidade máxima. Só então inicie a retificação.
- Segure a peça de trabalho com firmeza contra a base de ferramenta e faça-a avançar lentamente e de modo uniforme para o disco abrasivo.
- A retificação pode baixar a velocidade do disco abrasivo. Se tal acontecer, reduza ligeiramente a pressão até que o disco volte a atingir a sua velocidade máxima.
ATENÇÃO:
- Peças de trabalhos pequenas devem ser seguradas com uma pinca ou ferramenta semelhante.
- Retifique apenas na face do disco abrasivo, nunca nas superfícies laterais.
- Uma vez que a maior parte dos materiais se torna quente durante a retificação, deve-se manusear a pecas de trabalho com extremo cuidado.
9. Operação
⚠️ Atenção!
É absolutamente necessário que o produto seja montado por completo antes da colocação em funcionamento!
Ligação/desconexão
- Para ligar, coloque o interruptor para ligar/desligar (8) na posição ON.
- Para desligar, coloque o interruptor para ligar/desligar (8) na posição OFF.
Comece a retificação apenas quando o aparelho alcançar a sua velocidade máxima.
Instruções de trabalho
- Tenha em atenção que são obtidos melhores resultados aplicando uma pressão reduzida da peça de trabalho no disco abrasivo, visto que o processamento é efetuado a uma velocidade de rotação constante. A aplicação de demasiada pressão na peça de trabalho trava o disco abrasivo ou causa a sua imobilização, sobrecarrega o motor e não conduz a uma aceleração do processo de trabalho.
- Para a própria segurança do operador, assegurar que as peças de trabalho pequenas são sempre fixadas a um torno de apertar ou a uma prensa de grampos.
Retificação
- Colocar a peça sobre a base de peça (4) e aproximá-la lentamente ao disco abrasivo (3) no ângulo desejado até que lhe togue.
- Para obter um ótimo resultado de retificação e des-gastar uniformemente o disco abrasivo (3), a peça deverá ser movida levemente para a frente e para trás no disco abrasivo (3).
- Deixe sempre arrefecer a peça.
Atenção!
Caso, alguma vez, o disco bloqueie durante o trabalho, remova a peça e espere até que o aparelho alcance novamente a sua velocidade máxima.
Substituição do disco abrasivo
ATENÇÃO: para evitar ferimentos devido ao arranque acidental da lixadeira dupla, antes da substituição do disco abrasivo, o aparelho deve ser sempre desligado (posição do interruptor em "0") e a ficha de rede retirada da tomada.
- Afrouxar a proteção contra faíscas e o vidro de proteção e puxá-los o mais possível para fora, mas sem os desmontar.
- Afrouxar a base de ferramenta e puxá-la o mais possível para fora.
- Desmontar os parafusos e retirar a placa de extremidade.
- Retirar a flange exterior e o disco abrasivo usado, colocar o disco abrasivo novo.
Nota:
- Não remover os discos de cartão aplicados nos lados do disco abrasivo novo, dado que estes favorecem a aderência segura da flange contra o disco abrasivo.
- Examinar se o disco abrasivo novo apresenta fendas ou outros danos visíveis e eliminá-lo, dando-se o caso.
- Aplicar novamente a flange e a porca.
- Não apertar demasiado a porca com uma chave de caixa, de outro modo, o disco abrasivo pode partir.
- Montar novamente a placa de extremidade.
- Ajustar de novo a base de ferramenta, a proteção contra faíscas e o vidro de proteção de acordo com as instruções de montagem.
Extrator do disco abrasivo
O extrator do disco abrasivo é uma ferramenta usada para nivelar o disco abrasivo.
Comprima ligeiramente contra o disco abrasivo - sem produzir faíscas. Desloque o extrator lateralmente em toda a largura do disco abrasivo.
⚠ Atenção! Use sempre óculos de proteção.
10. Limpeza e manutenção
Retirar a ficha de rede antes de quaisquer trabalhos de limpeza.
Limpeza
- Mantenha os dispositivos de proteção, grelhas de ventilação e invólucro do motor livres de pó e sujidade. Limpe o aparelho com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
- Limpar o aparelho imediatamente após cada utilização.
- Limpe o aparelho regularmente com um pano húmi-do e sabão mole. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do aparelho. Certifique-se de que não penetra água no interior do aparelho. A penetração de água no aparelho elétrico aumenta o risco de um choque elétrico.
Manutenção
No interior do aparelho não existem quaisquer peças que necessitem de manutenção.
Informações de assistência
Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural e que as peças seguintes são necessárias como consumíveis.
Peças de desgaste*: material abrasivo, escova de car-vão, discos de desbaste, gabarito angular, correia em V
* Não obrigatoriamente incluídas no âmbito de fornecimento!
Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.
11. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser utilizado. A ligação cumpre as normas VDE e DIN relevantes. A conexão de rede por parte do cliente, assim como a linha de prolongamento utilizada, deverão corresponder a essas normas. Os trabalhos de instalação, reparação e manutenção na instalação elétrica podem ser realizados apenas por um técnico especializado.
Notas importantes
O motor elétrico está preparado para o modo de operação S 1. O motor desliga-se automaticamente em caso de sobrecarga. Após um período de arrefecimento (divergente no tempo), o motor volta a poder ser ligado.
Cabo de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.
As causas para tal poderão ser:
- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
- Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
- Danos de isolamento devido a puxar com força da tomada.
- Fissuras devido ao envelhecimento do isolamento. Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.
Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo de ligação não está ligado à rede elétrica.
Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H05VV-F.
É obrigatória uma impressão da designação do tipo no cabo de ligação.
Motor de corrente alternada
- A tensão de rede deve ser de 230 - 240 V\~
- Os cabos de extensão de até 25 m de comprimento devem ter uma secção transversal de 1,5 milímetros quadrados.
As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.
Em caso de dúvidas, indique os seguintes dados:
- Tipo de corrente do motor
- Dados da placa de características da máquina
- Dados da placa de características do motor
Tipo de ligação Y
Se o cabo de ligação à rede deste produto estiver danificado, deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.
12. Armazenamento
Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre 5 e 30 °C. Guarde a ferramenta elétrica na embalagem original.
13. Eliminação e reciclagem
Notas relativas à embalagem
Os materiais de embalagem são recicláveis. Elimine as embalagens de forma respeitadora do ambiente.
Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)
Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!
- As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
- Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
- O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
- O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
- Centros de recolha ou de eliminação públicos (p. ex., depósitos municipais).
- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
- Para se informar acerca de condições de devo-lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.
14. Resolução de problemas
A seguinte tabela indica sintomas de erro e descreve resoluções, se o seu produto não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.
| Falha Causa possível Resolução | ||
| O motor não funciona. | Motor, cabo ou ficha com defeito, fusíveis queimados. | Mande inspecionar a máquina por um técnico. Nunca repare o motor por iniciativa própria. Atenção! Verifique os fusíveis e substitua-os, se necessário. |
| O motor funciona lentamente e não alcança as rotações de funcionamento. | Tensão demasiado baixa, enrolamentos danificados, condensador queimado. | Mande verificar a tensão pelo fornecedor de energia. Mande inspecionar o motor por um técnico. Mande substituir o condensador por um técnico. |
| O motor emite demasiado ruído. | Enrolamentos danificados, motor com defeito. | Mande inspecionar o motor por um técnico. |
| O motor não alcança a potência total. | Circuitos elétricos na rede sobrecarregados (lâmpadas, outros motores, etc.). | Não utilize outros aparelhos ou motores no mesmo circuito elétrico. |
| O motor sobreaquece facilmente. | Sobrecarga do motor, arrefecimento insuficiente do motor. | Evite a sobrecarga do motor durante a retificação e remova o pó do motor, para garantir o arrefecimento ideal do mesmo. |
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
