| Tipo di prodotto | Mola a banco (smerigliatrice) |
| Marca | Scheppach |
| Modello | BG200AL |
| Dimensioni (L x l x A) | 400 x 200 x 390 mm |
| Peso | 16,5 kg |
| Alimentazione | 230-240 V~ / 50 Hz, 550 W |
| Velocità a vuoto | 2980 giri/min |
| Diametro delle mole | 200 mm (sinistra e destra) |
| Foro delle mole | 15,88 mm |
| Larghezza delle mole | Sinistra: 25 mm, Destra: 40 mm |
| Granulometria delle mole | Sinistra: 60, Destra: 100 |
| Durata di attivazione | S2 30 min (funzionamento breve) |
| Livello di pressione sonora | 79 dB(A) (incertezza 3 dB) |
| Livello di potenza sonora | 92 dB(A) (incertezza 3 dB) |
| Funzioni principali | Rettifica e lucidatura di metalli, plastica e altri materiali |
| Equipaggiamento di sicurezza | Schermi di protezione, parascintille, portautensili regolabile, serbatoio d'acqua di raffreddamento |
| Manutenzione e pulizia | Pulire dopo ogni uso con panno umido e sapone nero; non usare solventi; controllare l'usura delle mole |
| Parti di usura | Abrasivi, spazzole di carbone, mole, cinghie trapezoidali |
| Riparabilità | Riparazioni solo da parte di un tecnico qualificato; utilizzare ricambi originali |
| Garanzia | Durata legale; ricambi difettosi sostituiti gratuitamente a determinate condizioni |
Domande frequenti - BG200AL SCHEPPACH
Domande degli utenti su BG200AL SCHEPPACH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trituratore in formato PDF gratuitamente! Trova il tuo manuale BG200AL - SCHEPPACH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BG200AL del marchio SCHEPPACH.
MANUALE UTENTE BG200AL SCHEPPACH
Spiegazione dei simboli sull'apparecchio
 | Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso. |
 | Indossare otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito. |
 | Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto! |
 | Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dal prodotto possono causare la perdita della vista. |
| ⚠ Attenzione! | Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo |
 | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
Indice: Pagina:
- Introduzione 42
- Descrizione dello strumento (Fig. 1)......42
- Contenuto della fornitura 42
- Impiego conforme alla destinazione d'uso.... 43
- Indicazioni di sicurezza generali 43
- Dati tecnici 47
- Montaggio 47
- Prima della messa in funzione 48
- Utilizzo 48
- Pulizia e manutenzione....49
- Allacciamento elettrico 49
- Stoccaggio 50
- Smaltimento e riciclaggio 50
- Risoluzione dei guasti....51
- Dichiarazione di conformità....293

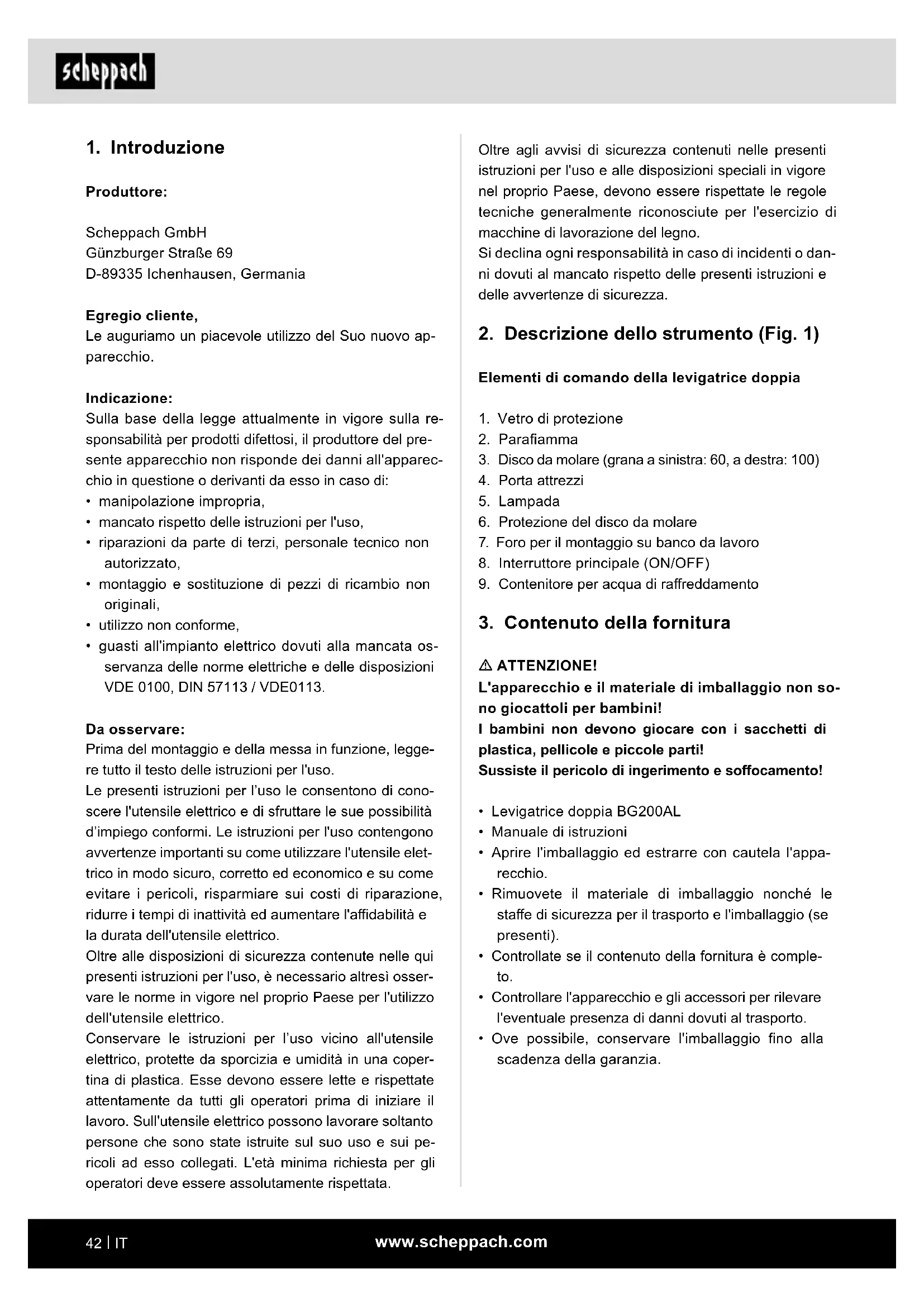

1. Introduzione
Produttore:
Scheppach GmbH
Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.
Indicazione:
Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:
• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- riparazioni da parte di terzi, personale tecnico non autorizzato,
- montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzo non conforme,
- guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi. Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.
Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro. Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.
Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.
Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.
2. Descrizione dello strumento (Fig. 1)
Elementi di comando della levigatrice doppia
- Vetro di protezione
- Parafiamma
- Disco da molare (grana a sinistra: 60, a destra: 100)
- Porta attrezzi
- Lampada
- Protezione del disco da molare
- Foro per il montaggio su banco da lavoro
- Interruttore principale (ON/OFF)
- Contenitore per acqua di raffreddamento
3. Contenuto della fornitura
ATTENZIONE!
L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini!
I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti!
Sussiste il pericolo di ingerimento e soffocamento!
• Levigatrice doppia BG200AL
• Manuale di istruzioni
- Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
- Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllate se il contenuto della fornitura è completo.
- Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
- Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
4. Impiego conforme alla destinazione d'uso
La levigatrice doppia è uno strumento combinato per smerigliare e lucidare metalli, materie plastiche e altri materiali, utilizzando i corrispondenti dischi da molare.
La macchina è conforme alla Direttiva Macchine CE attualmente in vigore.
- Osservare le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici.
- Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.
- La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone specializzate che abbiano familiarità con essa e siano state istruite sui pericoli. Modifiche arbitrarie alla macchina escludono la responsabilità del fabbricante per i danni che ne derivano.
- La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.
- Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.
Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
Rischi residui
Nonostante l'uso conforme alla destinazione d'uso alcuni fattori di rischio non possono essere completamente eliminati. A causa della struttura e del montaggio della macchina si può presentare quanto segue:
- contatto del disco da molare in area non coperta
• proiezioni di pezzi a causa di dischi da molare dan-neggiati
• proiezioni di pezzi in lavorazione e parti dei pezzi in lavorazione - Danni all'udito a causa del non utilizzo dei necessari otoprotettori.
-
Lesioni polmonari, in caso non si indossi un'adegua-ta maschera respiratoria antipolvere.
-
danni alla salute, derivanti dalle oscillazioni della mano e del braccio, nel caso il dispositivo venga utilizzato per un intervallo di tempo prolungato o non sia azionato o sottoposto a manutenzione in modo corretto.
- Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
- Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque insorgere rischi residui non evidenti.
- I rischi residui possono essere minimizzati se si rispettano complessivamente le indicazioni di sicurezza e l'utilizzo conforme nonché il manuale di istruzioni.
5. Indicazioni di sicurezza generali
Indicazioni generali di sicurezza per gli attrezzi elettrici
⚠ AVVISO!
Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.
L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.
Il termine "elettroutensile" utilizzato nelle indicazioni di sicurezza si riferisce a utensili elettrici alimentati dalla rete (con cavo di rete) e a utensili elettrici funzionanti a batteria (senza cavo di rete).
1. Sicurezza sul posto di lavoro
a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.
- Sicurezza elettrica
a) Il connettore dell'attrezzo elettrico deve essere adatto per la presa di corrente. Non deve essere assolutamente modificato. Non utilizzare spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di scarica elettrica.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Conservare gli attrezzi elettrici al riparo da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
- Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'elettroutensile in situazioni inattese.
f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.
- Utilizzo e gestione dell'attrezzo elettrico
a) Non sovraccaricare l'attrezzo elettrico. Utilizzare per il proprio lavoro l'elettroutensile appositamente previsto. Con un elettroutensile adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.
b) Non utilizzare elettroutensili con interruttore difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c) Estrarre la spina dalla presa e/ o rimuovere la batteria prima di impostare i parametri del dispositivo, sostituire i componenti dell'utensile impiegato o riporre l'elettroutensile.
Questa precauzione impedisce l'avvio accidentale dell'elettroutensile.
d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e gli accessori con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono causati da una cattiva manutenzione degli apparecchi.
f) Conservare gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g) Utilizzare l'attrezzo elettrico, gli accessori, gli attrezzi ausiliari etc. attenendosi alle istruzioni. Prendere anche in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli elettroutensili per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'elettroutensile in situazioni impreviste.
5. Assistenza
a) Far riparare l'elettroutensile soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'elettroutensile.
⚠ AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.
Indicazioni di sicurezza per rettificatrici da banco
a) Non impiegare attrezzi ausiliari danneggiati. Prima di ogni uso, controllare che sugli attrezzi ausiliari, come i dischi da molare, l'eventuale presenza di scheggiature e crepe. Quando l'attrezzo ausiliario è stato controllato e usato, tenere se stessi e le altre persone nelle vicinanze lontano dal piano dell'attrezzo ausiliario rotante e lasciare che l'apparecchio funzioni al regime massimo per 1 minuto. Gli attrezzi ausiliari danneggiati di solito si rompono in questo tempo di prova.
b) Il numero di giri ammesso dell'attrezzo ausiliario deve corrispondere almeno al regime massimo indicato sull'attrezzo elettrico. Gli accessori che ruotano a velocità maggiori di quelle ammesse possono rompersi e schizzare tutt'intorno.
c) Non molare mai sulle superfici laterali del disco da molare. La molatura sulle superfici laterali può fare scoppiare il disco da molare e scagliarlo in aria.
⚠ Indicazioni di sicurezza specifiche per la leviga-trice doppia
- Non entrare in contatto con il cavo di rete quando questo viene danneggiato o tranciato durante l'esercizio. Estrarre subito la spina elettrica e poi fare riparare il dispositivo esclusivamente da un tecnico specializzato o dal servizio di assistenza competente.
- Non utilizzare il dispositivo quando è umido ed anche quando si trova in ambiente umido.
- Quando si lavora all'aperto collegare il dispositivo con un interruttore di sicurezza per correnti di guasto (FI), con massima corrente d'intervento di 30 mA. Utilizzare solo un cavo di prolunga ammesso per uso esterno.
- In caso di pericolo estrarre subito la spina elettrica dalla presa.
- Fare sempre passare il cavo lontano dal dispositivo passando da dietro.
- Pericolo d'incendio a causa di scintille volanti! Quando si smerigliano metalli, si producono scintille volanti. Pertanto prestare la massima attenzione che nessuna persona sia messa in pericolo e che nessun materiale infiammabile si trovi nelle vicinanze dell'area di lavoro.
⚠ Avviso! Vapori nocivi!
La lavorazione con polveri dannose / nocive costituisce un pericolo per la salute dell'operatore o per le persone che si trovano nelle vicinanze.
occhiali protettivi, otoprotettori, maschera di protezione contro la polvere e quanti protettivi. Pericolo di ustioni!
Il pezzo diventa caldo durante la smerigliatura. Non afferrarlo mai dalla parte in lavorazione e farlo raffreddare per un tempo sufficiente. Nel caso di lavori di smerigliatura prolungati, interrompere ripetutamente la lavorazione e far raffreddare il pezzo da lavorare, prima di continuare la smerigliatura. Non si deve superare un funzionamento continuo di 30 minuti.
- La macchina smerigliatrice è progettata per la rettifica di superfici di metallo asciutte. Il dispositivo deve essere utilizzato solo per smerigliatura a secco.
- Non è consentita la lavorazione di materiali contenenti amianto. L'amianto è un materiale cancerogeno. Non utilizzare dischi per smerigliatura danneggiati.
- Utilizzare solo dischi da molare con specifiche che coincidono con quelle indicate sulla targhetta della macchina. La velocità di rotazione deve essere uguale o superiore al valore specificato.
- Regolare periodicamente il supporto di protezione (parascintille) e le lastre di protezione, in modo che l'usura dei dischi per smerigliatura sia uniforme. Mantenere la distanza il più ridotta possibile.
- Evitare il contatto con i dischi da molare in movimento.
• Non lasciare il dispositivo incustodito. - Non utilizzare mai il dispositivo per usi diversi dalla destinazione d'uso.
- Prestare sempre attenzione che il dispositivo sia spento prima di inserire la spina elettrica nella presa.
- Per prima cosa accendere il dispositivo e poi avvici-nare il pezzo da lavorare al disco da molare. Dopo la lavorazione allontanare il pezzo da lavorare e poi spegnere il dispositivo.
- Tenere sempre il pezzo da lavorare con entrambe le mani.
- Fare in modo di avere una posizione stabile.
- Dopo la lavorazione dei metalli far arrestare completamente il/i disco/dischi da molare.
- Durante le pause di lavoro, prima di tutte le attività sul dispositivo e in caso di mancato utilizzo, estrarre sempre la spina elettrica dalla presa.
- Utilizzare il dispositivo con cautela ed attenzione. Il dispositivo deve essere pulito, asciutto e privo di oli o grassi.
- Siate sempre vigili! Prestare attenzione a cosa state facendo e procedere in modo ragionevole. Non utilizzate in nessun caso il dispositivo quando non siete concentrati o quando non vi sentite bene.
- I dischi da molare devono essere conservati in modo che non siano soggetti a danni o ad influssi dell'ambiente.
• Non utilizzare dischi da molare difettosi o deformati.
- Controllare spesso la regolazione del disco da molare e regolare l'usura del disco da molare di conseguenza. La distanza tra il parafiamma e il disco da molare deve essere la più breve possibile (in nessun caso superiore a 2mm).
- Controllare spesso la regolazione del porta attrezzi e regolare l'usura del disco da molare di conseguenza. La distanza tra il parafiamma e il disco da molare deve essere la più breve possibile (in nessun caso superiore a 2mm).
- Utilizzare solo dischi il cui foro sia adatti perfetta- mente all'albero della levigatrice doppia. Non utiliz- zare dischi con un foro troppo piccolo.
- Non ruotare eccessivamente il dado del disco.
- Non utilizzare un disco da molare freddo. Fare funzionare il disco da molare a vuoto per circa un minuto prima di iniziare il lavoro.
- Non molare sulle superfici laterali del disco da mola-re. Molare solo sul lato frontale.
- Non applicare del refrigerante direttamente sul disco da molare. Il refrigerante può compromette la forza di aderenza del disco da molare e provocarne il guasto.
- Le scintille possono essere pericolose. Non molare in prossimità di gas o liquidi infiammabili.
- Quando si accende l'apparecchio, stare di lato rispetto al disco da molare.
- Raddrizzare il disco da molare solo sul lato frontale. La molatura sulle superfici laterali può rendere il disco da molare troppo sottile per l'uso sicuro.
- La molatura genera calore. Afferrare il pezzo da lavorare solo dopo che si è raffreddato a sufficienza.
- Utilizzare solo i dischi da molare che sono concepiti per l'uso sicuro sulla levigatrice doppia. Non utilizzare dischi da molare la cui velocità di funzionamento massima riportata sia inferiore all'indicazione del numero di giri dell'apparecchio.
6. Dati tecnici
Dimensioni strutturali Lun. x 400 x 200 x 390 mm Larg. x Alt.
| ø disco a sinistra/destra 200/200 mm | |
| ø foro disco 15,88 mm | |
| Larghezza disco a sinistra/ destra | 25/40 mm |
| Peso 16,5 kg | |
| Motore 230 - 240 V~ / 50 Hz | |
| Potenza assorbita 550 W | |
| Regime 2980 giri/min | |
Con riserva di modifiche tecniche!
Fattore di servizio:
Il fattore di servizio S2 30 min (funzionamento breve) indica che il motore può essere sollecitato con la potenza nominale (550W) solo per il tempo indicato nella targhetta identificativa (30 min) in maniera permanente. In caso contrario, si riscalderebbe in maniera inammissibile. Durante la pausa, il motore si raffredda alla relativa temperatura iniziale.
Rumore
I valori di rumorosità sono stati determinati secondo la norma EN 62841.
| Livello di pressione acustica L_pA | 79 dB | |
| Incertezza K_pA | 3 dB | |
| Livello di potenza acustica L_WA | 92 dB | |
| Incertezza K_WA | 3 dB |
Indossare otoprotettori.
L'esposizione al rumore può provocare la perdita dell'udito.
Avviso!
Il valore di emissione delle vibrazioni indicato è stato misurato con una procedura di controllo standardizzato e, in funzione del modo in cui l'utensile elettrico è utilizzato, può variare e in casi eccezionali può essere superiore al valore indicato.
Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per eseguire il confronto di un utensile elettrico con un altro.
Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per una valutazione preliminare del deterioramento.
Ridurre al minimo l'emissione sonora e le vibrazioni!
- Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
- Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattare il proprio modo di lavorare all'apparecchio.
• Non sovraccaricare l'apparecchio. - Far eventualmente controllare l'apparecchio.
- Spegnere l'apparecchio quando non viene utilizzato.
- Esempi di misure da adottare per ridurre il carico di vibrazioni sono indossare i guanti durante l'uso dell'attrezzo e limitare le ore di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'elet-troutensile rimane spento e quelli in cui è acceso, ma in assenza di carico).
7. Montaggio
Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.
Estrarre sempre la spina elettrica prima di eseguire le regolazioni sull'apparecchio.
Staccare la spina elettrica prima di tutti gli interventi di manutenzione e di montaggio.
- La macchina deve essere installata in posizione stabile, ovvero fissata con viti su un banco da lavoro o simile.
- Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza.
- I dischi da molare devono poter scorrere liberamente.
- Prima di collegare la macchina verificare che i dati sulla targhetta corrispondano ai dati di rete.
⚠ Indicazione di sicurezza! Collegare l'apparecchio solo dopo il termine di tutti i lavori di montaggio e regolazione e dopo aver letto e compreso le istruzioni per l'uso e le indicazioni di sicurezza.
Montaggio
Porta attrezzi (Fig. 1/4)
Fissare il porta attrezzi (4) con 2 viti a testa esagonale e 2 rondelle sulla protezione del disco da molare. La distanza tra il disco da molare e il porta attrezzi deve essere impostata max. a 2 mm.
Parafiamma (Fig. 2)
Avvitare il parafiamma alla protezione del disco da molare usando una vite a croce e una rondella. La distanza dal disco da molare deve essere max. 2 mm.
Vetri di protezione (Fig. 3, Fig. 4)
- Montare il vetro di protezione sulla piastra di serraggio utilizzando 2 viti a croce M4, rondelle e dadi esagonali.
- La staffa di fissaggio viene inserita nella piastra di serraggio e bloccata con la vite a testa tonda M6, la rondella e il dado.
- Avvitare l'intera unità alla protezione del disco da molare usando il morsetto a U, la vite a testa esagonale M8 e rondella.
La protezione è regolabile in maniera individuale in modo che gli occhi dell'operatore siano protetti durante il processo di molatura.
8. Prima della messa in funzione
Indicazione per l'uso
Prima della messa in funzione della levigatrice doppia, attenersi ai seguenti punti:
- Azionare l'interruttore principale. Attendere che il disco da molare raggiunga la velocità massima. Solo a questo è possibile iniziare il lavoro di molatura.
- Tenere fermo saldamente il pezzo in lavorazione sul porta attrezzi e spostarsi lentamente e in modo uniforme verso il disco da molare.
- La molatura può ridurre la velocità del disco da molare. Ridurre leggermente la pressione fino a quando il disco non ha raggiunto di nuovo la sua massima velocità.
ATTENZIONE:
- I pezzi piccoli devono essere tenuti in posizione con una pinza o un attrezzo simile.
- Smerigliare solo sul lato frontale del disco, mai sulle superfici laterali.
- Poiché la maggior parte dei materiali si surriscalda durante la molatura, il pezzo deve essere maneggia-to con estrema cura.
9. Utilizzo
⚠ Attenzione!
Prima della messa in funzione del prodotto, è ob- bligatorio montarlo completamente!
Accensione/spegnimento
- Per l'accensione portare l'interruttore ON/OFF (8) in posizione ON.
- Per lo spegnimento portare l'interruttore ON/OFF (8) in posizione OFF.
Iniziare la smerigliatura solo quando il dispositivo ha raggiunto il massimo numero di giri.
Istruzioni di lavoro
- Notare che i risultati migliori si ottengono con una pressione ridotta del pezzo da lavorare sul disco da molare, perché la lavorazione è eseguita con un numero di giri costante. Con una pressione più forte sul pezzo da lavorare il disco da molare frena o si arresta, ciò sovraccarica il motore e non consente un'accelerazione del ciclo di lavoro.
- Per la propria sicurezza personale è opportuno fissare sempre i pezzi da lavorare di piccole dimensioni con una morsa o un sergente a vite.
Levigatura
- Posizionare il pezzo da lavorare sul portapezzi (4) e accostare lentamente al disco da molare (3) con l'inclinazione voluta finché questo si muove.
- Per ottenere un risultato di smerigliatura ottimale e utilizzare in modo uniforme il disco da molare (3), il pezzo da lavorare deve essere mosso leggermente avanti e indietro sul disco da molare (3).
- Fare sempre raffreddare il pezzo da lavorare.
Attenzione!
Nel caso in cui il disco debba essere bloccato durante la lavorazione, rimuovere il pezzo da lavorare finché il dispositivo non ha raggiunto di nuovo il numero di giri massimo.
Sostituzione del disco da molare
ATTENZIONE: Per evitare lesioni causate dall'avvio accidentale della levigatrice doppia, prima di cambiare il disco occorre spegnere sempre l'apparecchio (posizione dell'interruttore su "0") e staccare la spina elettrica dalla presa di corrente.
- Allentare il parafiamma e il vetro di protezione ed estrarlo il più possibile, ma non smontarlo.
- Allentare il porta attrezzi ed estrarlo il più possibile.
- Rimuovere le viti ed estrarre la piastra terminale.
- Rimuovere la flangia esterna e il vecchio disco da molare, inserire il nuovo disco da molare.
Indicazione:
- Non rimuovere i dischi di cartone applicati sui lati del nuovo disco da molare poiché aiutano la presa sicura delle flange contro il disco da molare.
- Esaminare il nuovo disco da molare per riscontrare l'eventuale presenza di crepe o altri danni visibili e, se necessario, smaltire.
- Riapplicare la flangia e il dado.
• Non serrare troppo stretto il dado con una chiave per dadi perché il disco da molare potrebbe rompersi.
• Rimontare la piastra terminale. - Regolare di nuovo il porta attrezzi, il parafiamma e il vetro di protezione secondo le istruzioni di montaggio.
Ravvivamole
Il ravvivamole è un attrezzo per livellare il disco da mo-lare.
Premere leggermente contro il disco da molare - senza generare scintille. Spostare il ravvivatore sul lato lungo per l'intera larghezza del disco da molare.
⚠ Attenzione! Indossare sempre occhiali protettivi.
10. Pulizia e manutenzione
Prima degli interventi di pulizia staccare la spina elettrica.
Pulizia
- Mantenere i dispositivi di sicurezza, le feritoie di ventilazione e l'alloggiamento del motore privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
- Pulire il dispositivo subito dopo ogni utilizzo.
- Pulire regolarmente l'apparecchio con un panno umido e del sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
Manutenzione
All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.
Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.
Pezzi soggetti a usura*: Abrasivo, spazzola di carbone, dischi abrasivi, calibro angolare, cinghia trapezoidale
* non necessariamente compreso nel contenuto della fornitura!
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
11. Allacciamento elettrico
Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme. L'installazione, le riparazioni e gli interventi di manutenzione all'impianto elettrico possono essere eseguiti esclusivamente da parte di personale specializzato.
Avvertenze importanti
Il motore elettrico è concepito per la modalità operativa S 1. In caso di sovraccarico, il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile inserire nuovamente il motore.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi esequiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare solamente cavi di collegamento con la denominazione H05V V-F.
La designazione del tipo deve essere stampata sul cavo di collegamento.
Motore a corrente alternata
- La tensione di rete deve essere di 230 - 240 V\~.
- I cordoni di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
In caso di domande indicare i seguenti dati:
- Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati dell'etichetta identificativa del motore
Tipo di collegamento Y
Se il cavo di allacciamento alla rete di questo prodotto è danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona con qualifica analoga, per evitare pericoli.
12. Stoccaggio
Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ottimale è compresa tra i 5 e i 30 °C. Conservare l'attrezzo elettrico nel suo imballaggio originale.
13. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
-
I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
-
Punti pubblici di smaltimento o raccolta dei rifiuti (ad es. depositi comunali).
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
14. Risoluzione dei guasti
La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.
| Guasto Possibile causa Azione correttiva | ||
| Il motore non funziona. | Motore, cavo o spina difettosi, fusibili bruciati. | Far verificare la macchina da un esperto. Non riparare mai il motore autonomamente. Attenzione! Verificare i fusibili ed eventualmente sostituirli. |
| Il motore si avvia lentamente e non raggiunge il regime di esercizio. | Tensione troppo bassa, bobine danneggiate, condensatore bruciato. | Far controllare la tensione dalla società di erogazione dell'energia. Far verificare il motore da un esperto. Far sostituire il condensatore da un esperto. |
| Il motore è troppo rumoroso. | Bobine danneggiate, motore difettoso. | Far verificare il motore da un esperto. |
| Il motore non raggiunge la piena potenza. | Circuiti elettrici nella rete sovraccaricati (lampade, altri motori, ecc.). | Non impiegare altri apparecchi o motori sullo stesso circuito elettrico. |
| Il motore si surriscalda facilmente. | Sovraccarico del motore, raffreddamento insufficiente del motore. | Evitare un sovraccarico del motore durante la molatura e rimuovere la polvere dal motore per garantire un raffreddamento ottimale del motore. |
⚠ Avertizare! Vapori toxici!
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
