INSTRUKCJA OBSŁUGI BG200AL SCHEPPACH

Szlierka podwójna Tłumaczenie oryginalnej instrukcji obsługi

• Otvorte obal a opatrne vyberte prístroj.

Objaśnienie symboli na urządzeniu Ostrzeżenie - W celu zmniejszenia ryzyka obrażeń należy przeczytać instrukcję eksploatacji. Nosić nauszniki ochronne. Hałas może powodować utratę słuchu. Nosić maskę przeciwpyłową. Podczas obróbki drewna oraz innych materiałów może po- wstawać pył szkodliwy dla zdrowia. Nie wolno poddawać obróbce materiałów zawierających azbest! Stosować okulary ochronne. Powstające w trakcie pracy iskry lub wyrzucane przez produkt odłamki, wióry i pyły mogą się przyczynić do utraty widoczności. m Uwaga! Miejsca w niniejszej instrukcji obsługi, które dotyczą bezpieczeństwa użytkownika, zostały oznaczone następującym znakiem Produkt jest zgodny z obowiązującymi europejskimi dyrektywami. Produkt jest zgodny z obowiązującymi serbskimi dyrektywami.www.scheppach.com

Spis treści: Strona:

4. Użytkowanie zgodne z przeznaczeniem ........................................................... 124

5. Ogólne wskazówki dotyczące bezpieczeństwa ................................................ 125

13. Utylizacja i ponowne wykorzystanie ................................................................. 132

Przestrzegać wymaganego wieku minimalnego. Oprócz wskazówek dotyczących bezpieczeństwa za- wartych w niniejszej instrukcji obsługi i specjalnych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczących eksploata- cji maszyn do obróbki drewna. Nie ponosimy odpowiedzialności za wypadki ani szko- dy powstałe wskutek nieprzestrzegania niniejszej in- strukcji oraz wskazówek dotyczących bezpieczeństwa.

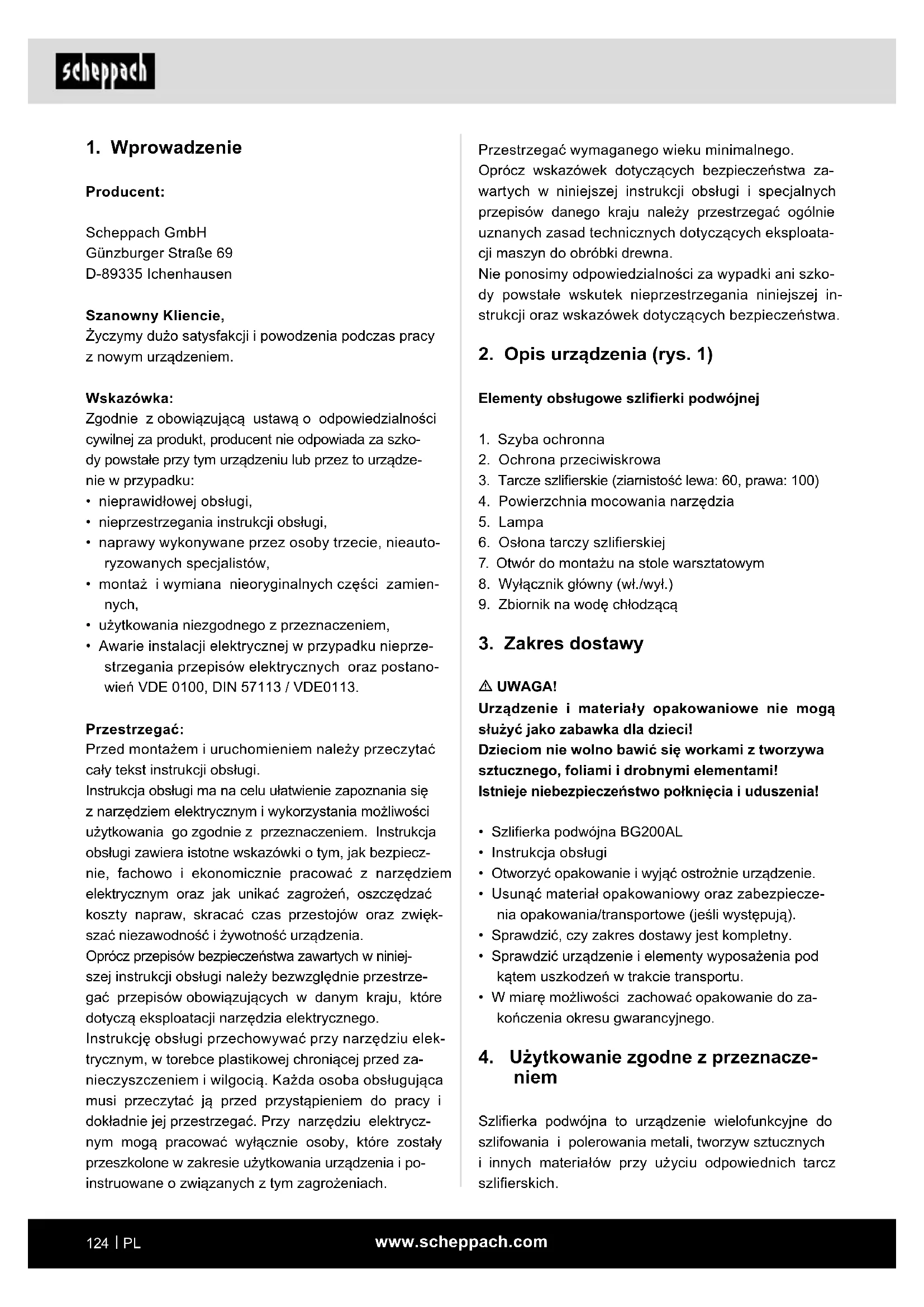

2. Opis urządzenia (rys. 1)

Elementy obsługowe szlierki podwójnej

2. Ochrona przeciwiskrowa

3. Tarcze szlierskie (ziarnistość lewa: 60, prawa: 100)

4. Powierzchnia mocowania narzędzia

6. Osłona tarczy szlierskiej

7. Otwór do montażu na stole warsztatowym

8. Wyłącznik główny (wł./wył.)

9. Zbiornik na wodę chłodzącą

m UWAGA! Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• Szlierka podwójna BG200AL

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.

• Usunąć materiał opakowaniowy oraz zabezpiecze- nia opakowania/transportowe (jeśli występują).

• Sprawdzić, czy zakres dostawy jest kompletny.

• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu.

• W miarę możliwości zachować opakowanie do za- kończenia okresu gwarancyjnego.

4. Użytkowanie zgodne z przeznacze-

niem Szlierka podwójna to urządzenie wielofunkcyjne do szlifowania i polerowania metali, tworzyw sztucznych i innych materiałów przy użyciu odpowiednich tarcz szlierskich.

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Szanowny Kliencie, Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem. Wskazówka: Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szko- dy powstałe przy tym urządzeniu lub przez to urządze- nie w przypadku:

• nieprawidłowej obsługi,

• nieprzestrzegania instrukcji obsługi,

• naprawy wykonywane przez osoby trzecie, nieauto- ryzowanych specjalistów,

• montaż i wymiana nieoryginalnych części zamien- nych,

• użytkowania niezgodnego z przeznaczeniem,

• Awarie instalacji elektrycznej w przypadku nieprze- strzegania przepisów elektrycznych oraz postano- wień VDE 0100, DIN 57113 / VDE0113. Przestrzegać: Przed montażem i uruchomieniem należy przeczytać cały tekst instrukcji obsługi. Instrukcja obsługi ma na celu ułatwienie zapoznania się z narzędziem elektrycznym i wykorzystania możliwości użytkowania go zgodnie z przeznaczeniem. Instrukcja obsługi zawiera istotne wskazówki o tym, jak bezpiecz- nie, fachowo i ekonomicznie pracować z narzędziem elektrycznym oraz jak unikać zagrożeń, oszczędzać koszty napraw, skracać czas przestojów oraz zwięk- szać niezawodność i żywotność urządzenia. Oprócz przepisów bezpieczeństwa zawartych w niniej- szej instrukcji obsługi należy bezwzględnie przestrze- gać przepisów obowiązujących w danym kraju, które dotyczą eksploatacji narzędzia elektrycznego. Instrukcję obsługi przechowywać przy narzędziu elek- trycznym, w torebce plastikowej chroniącej przed za- nieczyszczeniem i wilgocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i dokładnie jej przestrzegać. Przy narzędziu elektrycz- nym mogą pracować wyłącznie osoby, które zostały przeszkolone w zakresie użytkowania urządzenia i po- instruowane o związanych z tym zagrożeniach.www.scheppach.com

• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.

• Ryzyka szczątkowe można zminimalizować prze- strzegając rozdziału Wskazówki dotyczące bezpie- czeństwa oraz Użytkowanie zgodne z przeznacze- niem, jak i całej instrukcji obsługi.

5. Ogólne wskazówki dotyczące bez-

pieczeństwa Ogólne wskazówki dotyczące bezpieczeństwa dla elektronarzędzi m OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostar- czone wraz z niniejszym narzędziem elektrycznym. Nieprzestrzeganie poniższych wskazówek bezpie- czeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. Przechowywać na przyszłość wszystkie wskazów- ki dotyczące bezpieczeństwa i instrukcje. Używany we wskazówkach dotyczących bezpieczeń- stwa termin „narzędzie elektryczne” odnosi się do na- rzędzi elektrycznych zasilanych z sieci (z przewodem sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).

1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać obszar roboczy w czystości i za- pewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków. b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Na- rzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów. c) Nie dopuszczać, by dzieci i inne osoby zbliżały się podczas używania narzędzia elektryczne- go. Podczas odchylania można łatwo stracić kon- trolę nad narzędziem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka przyłączeniowa narzędzia elektrycz- nego musi pasować do gniazda. Wtyczki nie wolno w żaden sposób modykować. Nie uży- wać żadnych przejściówek z uziemionymi na- rzędziami elektrycznymi. Maszyna odpowiada obowiązującej dyrektywie maszynowej WE.

• Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.

• Przestrzegać odnośnych przepisów bezpieczeń- stwa pracy oraz pozostałych, ogólnie uznanych za- sad bezpieczeństwa technicznego.

• Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wy- kwalikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wyni- kające stąd szkody.

• Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.

• Maszynę wolno użytkować wyłącznie zgodnie z jej przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpo- wiada użytkownik/operator, a nie producent. Należy pamiętać, że zgodnie z przeznaczeniem na- sze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności. Ryzyka szczątkowe Mimo używania w sposób zgodny z przeznaczeniem nie można całkowicie uniknąć czynników ryzyka szczątkowego. Ze względu na konstrukcję i budowę maszyny mogą występować następujące punkty:

• Kontakt z tarczą szlierską w obszarze nieosłoniętym.

• Wyrzucanie części z uszkodzonych tarcz szlier- skich.

• Wyrzucanie przedmiotów obrabianych i elementów obrabianych.

• Uszkodzenie słuchu w przypadku braku zastosowa- nia wymaganych nauszników ochronnych.

• Obrażenia dróg oddechowych w przypadku niesto- sowania odpowiedniej maski przeciwpyłowej.

• Uszczerbek na zdrowiu spowodowany drganiem rąk i ramion w razie stosowania urządzenia przez dłuż- szy czas lub prowadzenia czy też konserwowania go w sposób nieprawidłowy.

• Zagrożenie spowodowane prądem w przypadku sto- sowania nieprawidłowych elektrycznych przewodów przyłączeniowych.www.scheppach.com

Trzymanie palca na włączniku podczas przeno- szenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycznego do zasilania może prowadzić do wypadków. d) Przed włączeniem elektronarzędzia usunąć narzędzia nastawcze lub klucze maszynowe płaskie. Narzędzie lub klucz znajdujące się w ob- racającej się części elektronarzędzia może spo- wodować obrażenia ciała. e) Unikać nietypowej pozycji ciała. Zadbać o sta- bilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę narzędzia elektrycznego w niespodziewanych sytuacjach. f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po- chwycone przez części ruchome. g) Jeżeli istnieje możliwość zamontowania urzą- dzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spo- wodowane przez pył. h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bez- pieczeństwa dla narzędzi elektrycznych, rów- nież gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektrona- rzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.

4. Zastosowanie i obsługa elektronarzędzia

a) Nie przeciążać narzędzia elektrycznego. Uży- wać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elek- tryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy. b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektrycz- ne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione. c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego. d) Nieużywane elektronarzędzia przechowywać poza zasięgiem dzieci. Nie zezwalać na uży- wanie narzędzia elektrycznego osobom, któ- re nie są z nim obeznane lub nie przeczytały Niemodykowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem. b) Unikać kontaktu zycznego z uziemionymi po- wierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione. c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do urządzenia elek- trycznego zwiększa ryzyko porażenia prądem. d) Nie wykorzystywać przewodu przyłączenio- wego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania elektronarzędzia lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od go- rąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane prze- wody przełączeniowe zwiększają ryzyko poraże- nia prądem. e) W przypadku pracy z narzędziem elektrycz- nym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pra- cy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków ze- wnętrznych zmniejsza ryzyko porażenia prądem. f) Jeżeli użycie narzędzia elektrycznego w wil- gotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego. Zastosowanie wyłącznika ochronnego różnicowo- -prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wy- konywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektryczne- go w stanie zmęczenia lub też będąc pod wpły- wem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elek- trycznego może spowodować poważne obrażenia. b) Stosować indywidualne wyposażenie ochron- ne i nosić zawsze okulary ochronne. Stoso- wanie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależ- ności od rodzaju i zastosowania narzędzia elek- trycznego, zmniejsza ryzyko odniesienia obrażeń. c) Nie dopuszczać do niezamierzonego urucho- mienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenosze- niem upewnić się, że narzędzie elektryczne jest wyłączone.www.scheppach.com

Wskazówki dotyczące bezpieczeństwa dla szlie- rek stołowych a) Nie stosować uszkodzonych narzędzi robo- czych. Przed każdym zastosowaniem narzę- dzi roboczych, takich jak tarcze szlierskie, należy sprawdzić je pod kątem odprysków i rys. Po sprawdzeniu i zastosowaniu narzędzia roboczego należy włączyć urządzenie przez 1 minutę z maksymalną prędkością obrotową, zwracając przy tym uwagę, by osoba obsługu- jąca i osoby postronne znajdujące się w pobli- żu znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia robocze łamią się zazwyczaj w tym czasie próbnym. b) Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej równa mak- symalnej prędkości obrotowej podanej na na- rzędziu elektrycznym. Akcesoria obracające się z prędkością większą niż dopuszczalna mogą się złamać lub zostać wyrzucone. c) Nigdy nie szlifować boczną powierzchnią tar- czy szlierskiej. Szlifowanie na powierzchniach bocznych może spowodować pęknięcie i rozerwa- nie tarczy szlierskiej. m Wskazówki dotyczące bezpiecznej obsługi szli- erki podwójnej

• Nie dotykać przewodu zasilania, jeśli podczas pra- cy zostanie on uszkodzony lub przerwany. W takim przypadku natychmiast odłączyć wtyczkę sieciową z gniazda i zlecić naprawę wyłącznie wykwaliko- wanemu pracownikowi lub właściwemu serwisowi.

• Nie korzystać z urządzenia, gdy jest wilgotne lub gdy znajduje się w wilgotnym otoczeniu.

• Na czas pracy na powietrzu przyłączyć urządzenie do zasilania z wykorzystaniem wyłącznika różnico- wo-prądowego o natężeniu prądu wyzwalającego maks. 30 mA. Używać wyłącznie przedłużacza przeznaczonego do zastosowań zewnętrznych.

• W razie niebezpieczeństwa natychmiast odłączyć wtyczkę sieciową od gniazda zasilania.

• Przewód zasilania zawsze prowadzić z tyłu urzą- dzenia.

• Zagrożenie pożarem wywołanym wyrzucaniem iskier! Podczas szlifowania metali powstają iskry. Dlatego trzeba koniecznie uważać, aby nie stworzyć zagrożenia dla innych osób oraz aby w pobliżu ob- szaru roboczego nie znajdowały się materiały palne. niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez nie- doświadczone osoby. e) Należy starannie dbać o elektronarzędzia i osprzęt. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy czę- ści nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie narzę- dzia elektrycznego. Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spo- wodowanych nieprawidłową konserwacją narzę- dzi elektrycznych. f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze. g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wy- konywane czynności. Używanie narzędzia elek- trycznego do zastosowań innych, niż przewidzia- ne, może prowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie uchwytu utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie uchwytu nie pozwalają na bezpieczne trzymanie elektro- narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

a) Naprawę narzędzia elektrycznego może wyko- nywać wyłącznie wykwalikowany personel i tylko przy użyciu oryginalnych części zamien- nych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego. m OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty me- dyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycz- nymi przed użyciem narzędzia elektrycznego zaleca- my konsultację z lekarzem i producentem.www.scheppach.com

• Starannie i ostrożnie konserwować urządzenie. Musi być ono zawsze czyste, suche i wolne od smarów i olejów.

• Stale zachowywać ostrożność! Zawsze zachowywać ostrożność i postępować z rozmysłem. Z urządzenia nie wolno w żadnym wypadku korzystać operatorowi, który jest zdekoncentrowany lub źle się czuje.

• Tarcze szlierskie przechowywać tak, aby nie były narażone na uszkodzenia mechaniczne ani na szko- dliwe czynniki otoczenia.

• Nie należy używać uszkodzonych lub zdeformowa- nych tarcz szlierskich.

• Należy często sprawdzać ustawienie osłony prze- ciwiskrowej i regulować ją w zależności od zużycia tarczy szlierskiej. Odległość pomiędzy ochroną przeciwiskrową a tarczą szlierską powinna być jak najmniejsza (nie większa niż 2 mm).

• Należy często sprawdzać ustawienie powierzchni mocowania narzędzia i regulować ją w zależności od zużycia tarczy szlierskiej. Odległość pomiędzy ochroną przeciwiskrową a tarczą szlierską powin- na być jak najmniejsza (nie większa niż 2 mm).

• Stosować wyłącznie tarcze szlierskie, których otwór pasuje dokładnie do wału szlierki podwójnej. Nie na- leży używać tarcz szlierskich o zbyt małym otworze.

• Nie dociągać nakrętki tarczy.

• Nie szlifować zimną tarczą szlierską. Przed rozpo- częciem pracy należy pozostawić tarczę szlierską na minutę na biegu jałowym.

• Nie szlifować na powierzchniach bocznych tarczy szlierskiej. Zeszlifować tylko przednią stronę.

• Nie należy stosować chłodziwa bezpośrednio na tarczę szlierską. Płyn chłodzący może osłabić siłę wiązania tarczy szlierskiej, a tym samym doprowa- dzić do jej uszkodzenia.

• Iskry mogą być niebezpieczne. Nie szlifować w po- bliżu łatwopalnych gazów lub cieczy.

• Podczas włączania urządzenia należy stać z boku tarczy szlierskiej.

• Tarczę szlierską należy obciągać tylko po stronie czołowej. Szlifowanie na powierzchniach bocznych może spowodować, że tarcza szlierska będzie zbyt cienka do bezpiecznego stosowania.

• Szlifowanie wytwarza ciepło. Nie należy dotykać przedmiotu obrabianego, dopóki nie ostygnie on do- statecznie mocno.

• Należy używać tylko tych tarcz szlierskich, któ- re są przeznaczone do bezpiecznego stosowania na szlierce podwójnej. Nie należy używać tarczy szlierskiej, której określona maksymalna prędkość obrotowa jest mniejsza od prędkości określonej dla danego urządzenia. m Ostrzeżenie! Trujące opary! Praca z pyłami szkodliwymi / toksycznymi stanowi za- grożenie dla zdrowia operatora lub osób znajdujących się w pobliżu.

• Nosić okulary, nauszniki i rękawice ochron- ne oraz maskę przeciwpyłową. Ryzyko poparzenia! Podczas obróbki szlifowany przedmiot się nagrzewa. Nigdy nie dotykać miejsca poddawanego obróbce, za- nim wystarczająco nie ostygnie. Podczas dłuższego szlifowania przerywać obróbkę, aby obrabiany przed- miot ostygł przed dalszą pracą. Praca ciągła nie powin- na trwać dłużej niż 30 minut.

• Szlierka podwójna jest przeznaczona do szlifowa- nia suchego powierzchni metalowych. Urządzenie wolno stosować tylko do szlifowania na sucho.

• Nie wolno poddawać obróbce materiałów zawierają- cych azbest, ponieważ jest on uważany za substan- cję rakotwórczą. Nie stosować uszkodzonych tarcz szlierskich.

• Korzystać tylko z tarcz, których parametry są zgod- ne z danymi na tabliczce znamionowej maszyny. Prędkość obrotowa powinna wynosić nie mniej od podanej wartości.

• Regularnie przestawiać uchwyty zabezpieczające (ekrany przeciwiskrowe) i tarcze szlierskie, aby wy- równać zużycie tarcz. Zachowywać jak najmniejszy odstęp.

• Unikać kontaktu z obracającą się tarczą szlierską.

• Nie obsługiwać urządzenia bez nadzoru.

• Nigdy nie używać urządzenia do zastosowań nie- zgodnych z przeznaczeniem.

• Przed przyłączeniem wtyczki sieciowej do gniazdka zasilania koniecznie sprawdzić, czy urządzenie jest wyłączone.

• Najpierw zawsze włączyć urządzenie, a dopiero w drugiej kolejności przykładać obrabiany przed- miot do tarczy szlierskiej. Po zakończeniu obróbki odłożyć obrobiony przedmiot, a następnie wyłączyć urządzenie.

• Obrabiany przedmiot trzymać zawsze oburącz.

• Zadbać o stabilność.

• Po zakończeniu obróbki metali poczekać, aż tarcze szlierskie całkowicie się zatrzymają.

• Na czas przerw w pracy, wszelkich czynności przy urządzeniu oraz postoju zawsze odłączać wtyczkę sieciową od gniazda zasilania.www.scheppach.com

Ograniczyć wytwarzanie hałasu i wibracje do mi- nimum!

• Stosować wyłącznie sprawne urządzenia.

• Urządzenie poddawać regularnej konserwacji i czyszczeniu.

• Dostosować metodę pracy do urządzenia.

• Nie przeciążać urządzenia.

• W razie potrzeby oddać urządzenie do przeglądu.

• Gdy urządzenie nie jest używane, powinno być wy- łączone.

• Przykładowe działania prowadzące do zmniejszenia obciążenia wibracjami to noszenie rękawic ochron- nych podczas stosowania narzędzia oraz ograni- czenie czasu pracy. Przy tym należy uwzględnić wszystkie części cyklu eksploatacyjnego (np. czas, w którym narzędzie elektryczne jest wyłączone, oraz czas, w którym narzędzie jest włączone, ale pracuje bez obciążenia).

Przed podłączeniem do sieci upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci. Przed przystąpieniem do wykonywania ustawień przy urządzeniu zawsze wyciągać wtyczkę sieciową. Przed wszelkimi pracami konserwacyjnymi i mon- tażowymi odłączyć wtyczkę sieciową od zasilania.

• Maszyna musi być zamontowana w stabilnej pozycji, tzn. przykręcona do stołu roboczego lub podobnego.

• Przed uruchomieniem należy prawidłowo zamonto- wać wszystkie osłony i zabezpieczenia.

• Tarcze szlierskie muszą mieć możliwość swobod- nego biegu.

• Przed podłączeniem maszyny upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci. m Wskazówki bezpieczeństwa! Urządzenie należy podłączyć dopiero po zakończeniu wszystkich prac montażowych i regulacyjnych oraz po przeczytaniu i zrozumieniu instrukcji obsługi i wskazówek dotyczą- cych bezpieczeństwa. Montaż Powierzchnia mocowania narzędzia (rys. 1/4) Powierzchnię mocowania narzędzia (4) przymocować za pomocą 2 śrub sześciokątnych i 2 podkładek do osłony tarczy szlierskiej. Odległość pomiędzy tarczą szlierską a powierzchnią mocowania narzędzia musi być ustawiona na maks. 2 mm.

Wymiary montażowe dł. x szer. x wys. 400 x 200 x 390

ø tarczy lewo/prawo 200/200 mm ø otworu tarczy 15,88 mm Szerokość tarczy lewo/prawo 25/40 mm Ciężar 16,5 kg Silnik 230 - 240 V~ / 50 Hz Pobór mocy 550 W Prędkość obrotowa 2980 1/min. Zmiany techniczne zastrzeżone! Czas włączenia: Czas włączenia S2 30 min (praca krótkotrwała) ozna- cza, że silnik może być stale obciążany tylko mocą znamionową (550W) przez czas (30 min) podany na tabliczce znamionowej. Inaczej nagrzałaby się niedo- puszczalnie. W czasie przerwy silnik ponownie schła- dza się do temperatury początkowej. Hałas Wartości hałasu zostały ustalone zgodnie z EN 62841. Poziom ciśnienia akustycznego L

3 dB Poziom mocy akustycznej L

3 dB Nosić nauszniki ochronne. Hałas może powodować utratę słuchu. m Ostrzeżenie! Podana wartość emisji drgań została zmierzona zgod- nie ze znormalizowaną metodą badania, jednak może się ona różnić w zależności od sposobu użytkowania elektronarzędzia, a w wyjątkowych przypadkach może zostać przekroczona. Podana wartość emisji drgań może służyć do porów- nania niniejszego narzędzia z innym. Podaną wartość emisji drgań można użyć również do wstępnego oszacowania negatywnego oddziaływania.www.scheppach.com

Włączanie / wyłączanie

• Aby włączyć, należy ustawić przełącznik włączania/ wyłączania (8) w pozycji WŁ.

• Aby wyłączyć, należy ustawić przełącznik wł./wył. (8) w pozycji WYŁ. Szlifowanie należy rozpocząć dopiero po osią- gnięciu przez urządzenie maksymalnej prędkości obrotowej. Wskazówki dotyczące pracy

• Należy pamiętać, że najlepsze efekty uzyskuje się przy niewielkim nacisku obrabianego przedmiotu na tarczę szlierską, ponieważ gwarantuje to pracę przy stałej prędkości obrotowej. Zbyt silny nacisk na obrabiany przedmiot spowalnia lub zatrzymuje tar- czę szlierską, co powoduje przeciążenie silnika i nie przyspiesza pracy.

• Dla własnego bezpieczeństwa małe przedmioty za- mocować imadłem lub ściskiem stolarskim. Szlifowanie

• Umieścić przedmiot obrabiany na podporze przed- miotu obrabianego (4) i powoli przesuwać go w kie- runku tarczy szlierskiej (3) pod żądanym kątem, aż dotknie on tarczy.

• W celu uzyskania optymalnego rezultatu szlifowania i równomiernego zużycia tarczy szlierskiej (3), na- leży lekko przesunąć przedmiot obrabiany na tarczy szlierskiej (3) w przód i w tył.

• Pozostawić przedmiot obrabiany do ponownego schłodzenia. Uwaga! Jeśli podczas pracy podkładka kiedykolwiek się zak- leszczy, należy zdjąć przedmiot obrabiany i odczekać, aż urządzenie ponownie osiągnie maksymalną pręd- kość obrotową. Wymiana tarczy szlierskiej UWAGA: Aby uniknąć obrażeń spowodowanych przy- padkowym uruchomieniem szlierki podwójnej, przed wymianą tarczy szlierskiej należy zawsze wyłączyć urządzenie (pozycja przełącznika na „0”) i wyciągnąć wtyczkę sieciową z gniazda.

• Poluzować ochronę przeciwiskrową i szybę ochron- ną i wyciągnąć je jak najdalej, ale nie zdejmować.

• Poluzować powierzchnię mocowania narzędzia i wyciągnąć ją jak najdalej.

• Odkręcić śruby i ściągnąć płytę końcową. Ochrona przeciwiskrowa (rys. 2) Przykręcić ochronę przeciwiskrową do osłony tarczy szlierskiej za pomocą wkręta z rowkiem krzyżowym i podkładki. Odległość od tarczy szlierskiej powinna wynosić maks. 2 mm. Szyby ochronne (rys. 3, rys. 4)

1. Zamontować szybę ochronną na płycie zacisko-

wej za pomocą 2 wkręty z rowkiem krzyżowym M4, podkładek i nakrętek sześciokątnych.

2. Pałąk mocujący jest wkładany do płyty dociskowej

i mocowany za pomocą śruby z łbem grzybkowym M6 z podkładką i nakrętką.

3. Kompletną jednostkę przykręcić do osłony tarczy

szlierskiej uchwytem U, śrubą sześciokątną M8 i podkładką. Ochrona jest indywidualnie regulowana, dzięki czemu oczy użytkownika są chronione podczas procesu szli- fowania.

8. Przed uruchomieniem

Wskazówki dotyczące obsługi Przed uruchomieniem szlierki podwójnej należy za- poznać się z poniższymi punktami:

• Nacisnąć wyłącznik główny. Odczekać, aż tarcza szlierska osiągnie maksymalną prędkość obroto- wą. Dopiero potem zacząć szlifować.

• Przytrzymać mocno przedmiot obrabiany na po- wierzchni mocowania narzędzia i powoli przesuwać go równomiernie w kierunku tarczy szlierskiej.

• Szlifowanie może zmniejszyć prędkość obrotową tarczy szlierskiej. Następnie należy nieznacznie zmniejszyć ciśnienie, aż tarcza ponownie osiągnie pełną prędkość obrotową. m UWAGA:

• Małe przedmioty obrabiane powinny być trzymane za pomocą szczypiec lub podobnego narzędzia.

• Szlifować tylko na przedniej stronie celu, nigdy na bocznych stronach.

• Ponieważ większość materiałów nagrzewa się pod- czas szlifowania, należy bardzo ostrożnie obcho- dzić się z przedmiotem obrabianym.

m Uwaga! Przed uruchomieniem produkt należy całkowicie zmontować!www.scheppach.com

Konserwacja We wnętrzu urządzenia nie ma elementów wymagają- cych konserwacji. Informacje serwisowe Należy pamiętać, że w przypadku tego produktu poniż- sze części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne. Części zużywalne*: Materiały ścierne, szczotka węglo- wa, koła gładzące, kątomierz, paski klinowe

• opcjonalnie w zakresie dostawy! Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

11. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada odnośnym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe zapewnia- ne przez klienta oraz zastosowany przewód prze- dłużający muszą odpowiadać tym przepisom. In- stalacje, naprawy i prace konserwacyjne przy in- stalacji elektrycznej mogą być wykonywane wy- łącznie przez specjalistę. Ważne wskazówki Silnik elektryczny jest przystosowany do trybu pracy S 1. W przypadku przeciążenia silnika wyłącza się on samoczynnie. Po czasie chłodzenia (zróżnicowany) sil- nik można ponownie uruchomić. Uszkodzony elektryczny przewód przyłączeniowy Na przewodach elektrycznych powstają często uszko- dzenia izolacji. Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowa- dzone przez okna lub szczeliny w drzwiach.

• Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.

• Przecięcia, w przypadku najeżdżania na przewody.

• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.

• pęknięcia, spowodowane starzeniem się izolacji. Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagra- żają życiu.

• Zdjąć kołnierz zewnętrzny i starą tarczę szlierską i założyć nową. Wskazówka:

• Nie należy zdejmować tarcz szlierskich przymo- cowanych do boków nowej tarczy papierowej, po- nieważ zapewniają one pewny uchwyt kołnierzy w stosunku do tarczy szlierskiej.

• Sprawdzić nową tarczę szlierską pod kątem pęk- nięć lub innych widocznych uszkodzeń i w razie po- trzeby usunąć ją.

• Wymienić kołnierz i nakrętkę.

• Nie dociągać nakrętki kluczem maszynowym pła- skim, w przeciwnym razie może dojść do pęknięcia tarczy szlierskiej.

• Ponownie zamontować płytę końcową.

• Powierzchnię mocowania narzędzia, ochronę prze- ciwiskrową i szybę ochronną należy wyregulować zgodnie z instrukcją montażu. Zgarniacz do tarczy szlierskiej Zgarniacz do tarczy szlierskiej jest narzędziem służą- cym do wyrównywania tarczy szlierskiej. Docisnąć lekko do tarczy szlierskiej - bez wytwarza- nia iskier. Przesunąć zgarniacz w bok na całej szeroko- ści tarczy szlierskiej. m Uwaga! Zawsze nosić okulary ochronne.

10. Czyszczenie i konserwacja

Przed przystąpieniem do wszystkich prac związanych z czyszczeniem należy wyciągnąć wtyczkę sieciową. Czyszczenie

• Osłony, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urzą- dzenie czyścić czystą ściereczką lub przedmuchi- wać sprężonym powietrzem pod niskim ciśnieniem.

• Urządzenie należy czyścić natychmiast po każdym użyciu.

• Urządzenie powinno się regularnie czyścić wilgot- ną szmatką i niewielką ilością mydła szarego. Nie stosować detergentów ani rozpuszczalników, które mogłyby uszkodzić elementy urządzenia wykonane z tworzyw sztucznych. Zwracać uwagę, aby do wnę- trza urządzenia nie dostała się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ry- zyko porażenia prądem.www.scheppach.com

Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG) Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!

• Zużyty sprzęt może mieć szkodliwy wpływ na środo- wisko i zdrowie ludzi z uwagi na potencjalną zawar- tość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego uży- cia i odzysku surowców wtórnych, w tym recyklin- gu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usu- nąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.

• Właściciele lub użytkownicy urządzeń elektrycz- nych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.

• Użytkownik końcowy jest odpowiedzialny za usunię- cie swoich danych osobowych ze starego urządze- nia przeznaczonego do utylizacji!

• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicz- nego nie wolno wyrzucać razem z odpadami domo- wymi.

• Zużyte urządzenia elektryczne i elektroniczne moż- na bezpłatnie oddawać w następujących miejscach: - Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych) - Punkty sprzedaży urządzeń elektrycznych (sta- cjonarne i internetowe), o ile sprzedawcy są zobo- wiązani do ich odbioru lub oferują je dobrowolnie. - Do trzech sztuk urządzeń elektrycznych i elektro- nicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcze- śniejszego zakupu nowego urządzenia od produ- centa lub można je oddać do innego autoryzowa- nego punktu zbiórki w swojej okolicy. - W celu uzyskania informacji na temat dodatko- wych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontakto- wać się z odpowiednim działem obsługi klienta. Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas spraw- dzania przewodu przyłączeniowego, nie był on pod- łączony do sieci prądowej. Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody przyłączeniowe z oznaczeniem H05VV-F. Z zasady należy umieścić nadruk oznaczenia typu na przewodzie. Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 - 240 V~.

• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego. Podłączanie oraz naprawy wyposażenia elektryczne- go mogą być przeprowadzane przez wykwalikowa- nego elektryka. W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika

• Dane z tabliczki identykacyjnej maszyny

• Dane z tabliczki identykacyjnej silnika Rodzaj przyłącza Y Jeżeli przewód przyłączeniowy do sieci niniejszego produktu ulegnie uszkodzeniu, należy zlecić jego wy- mianę producentowi, serwisowi klienta lub podobnej wykwalikowanej osobie, by uniknąć zagrożeń.

Urządzenie i jego wyposażenie przechowywać w miej- scu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna tem- peratura składowania wynosi od 5 do 30˚C. Elektrona- rzędzie przechowywać w oryginalnym opakowaniu.

13. Utylizacja i ponowne wykorzystanie

Wskazówki dotyczące opakowania Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utyli- zować w sposób przyja- zny dla środowiska.www.scheppach.com

• Niniejsze oświadczenia dotyczą wyłącznie urzą- dzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europej- skiej 2012/19/UE. W krajach spoza Unii Europej- skiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elek- tronicznych.

• W przypadku dostarczenia przez producenta no- wego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowe- go. W tym celu należy skontaktować się z działem obsługi klienta producenta.

14. Pomoc dotycząca usterek

W poniższej tabeli podano oznaki błędów oraz opisano sposób stosowania środków zaradczych, gdy produkt nie pracuje prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu serwisowego. Usterka Możliwa przyczyna Środek zaradczy Silnik nie pracuje. Silnik, kabel lub wtyczka uszkodzone, przepalone bezpieczniki. Zlecić kontrolę maszyny przez specjalistę. Nigdy nie naprawiać samodzielnie silnika. Uwaga! Sprawdzić bezpieczniki i w razie potrzeby wymienić. Silnik uruchamia się powoli i nie osiąga prędkości roboczej. Napięcie zbyt niskie, zwoje uszkodzone. Kondensator przepalony. Zlecić kontrolę napięcia przez dostawcę energii. Zlecić kontrolę silnika przez specjalistę. Zlecić wymianę kondensatora przez specjalistę. Silnik emituje zbyt duży hałas. Zwoje uszkodzone, silnik uszkodzony. Zlecić kontrolę silnika przez specjalistę. Silnika nie osiąga pełnej mocy. Obwody prądowe w sieci przeciążone (lampy, inne silniki, itp.). Nie stosować innych urządzeń lub silników w tym samym obwodzie prądowym. Silnik łatwo się przegrzewa. Przeciążenie silnika, niewystarczające chłodzenie silnika. Unikać przeciążania silnika podczas szlifowania i usuwać pył z silnika, aby zapewnić jego optymalne chłodzenie.www.scheppach.com

15. Deklaracja zgodności
