Ürün Tipi	Taşlama Makinesi (Bileme Tezgahı)
Marka	Scheppach
Model	BG200AL
Boyutlar (U x G x Y)	400 x 200 x 390 mm
Ağırlık	16,5 kg
Besleme	230-240 V~ / 50 Hz, 550 W
Boşta Devir	2980 dev/dk
Taş Çapı	200 mm (sol ve sağ)
Taş Delik Çapı	15,88 mm
Taş Genişliği	Sol: 25 mm, Sağ: 40 mm
Taş Tane Boyutu	Sol: 60, Sağ: 100
Çalışma Süresi	S2 30 dak (kısa süreli çalışma)
Ses Basıncı Seviyesi	79 dB(A) (belirsizlik 3 dB)
Ses Gücü Seviyesi	92 dB(A) (belirsizlik 3 dB)
Ana Fonksiyonlar	Metaller, plastikler ve diğer malzemelerin taşlanması ve parlatılması
Güvenlik Ekipmanı	Koruma siperleri, kıvılcım koruması, ayarlanabilir takım tutucu, soğutma suyu tankı
Bakım ve Temizlik	Her kullanımdan sonra nemli bez ve siyah sabunla temizleyin; çözücü kullanmayın; taşların aşınmasını kontrol edin
Aşınan Parçalar	Aşındırıcılar, karbon fırçalar, taşlar, V-kayışları
Onarılabilirlik	Sadece kalifiye uzman tarafından onarım; orijinal yedek parça kullanın
Garanti	Yasal süre; arızalı parçalar şartlı olarak ücretsiz değiştirilir

Sık sorulan sorular - BG200AL SCHEPPACH

Scheppach BG200AL taşlama makinesinin gücü nedir?

Motor, 230-240 V~ / 50 Hz voltajda 550 W emilen güce sahiptir.

BG200AL ile hangi taşlar verilir?

200 mm çapında iki taş: solda 60 tane boyutlu (kaba) ve sağda 100 tane boyutlu (ince) bir taş.

Takım tutucu ile taş arasındaki boşluk nasıl ayarlanır?

Boşluk 2 mm'yi geçmemelidir. Takım tutucuyu taş koruyucusuna 2 adet altıgen vida ve 2 pul ile sıkın.

Maksimum sürekli kullanım süresi nedir?

Çalışma süresi S2 30 dakikadır: tam yükte 30 dakika çalıştıktan sonra soğuması için cihazı durdurun.

Taşlama makinesini ahşap veya plastik taşlamak için kullanabilir miyim?

Uygun kullanım, metallerin, plastiklerin ve diğer uygun malzemelerin taşlanması ve parlatılmasıdır. Asbest içeren veya yanıcı malzemeler kullanmayın.

Aşınmış bir taş nasıl değiştirilir?

1. Cihazın fişini çekin. 2. Kıvılcım korumasını ve koruma siperini gevşetin. 3. Vidaları ve uç plakasını çıkarın. 4. Dış flanşı ve eski taşı çıkarın. 5. Yeni taşı takın (karton pulları saklayın). 6. Ters sırayla yeniden monte edin. Somunu aşırı sıkmayın.

Hangi koruyucu ekipman giyilmelidir?

Her zaman koruyucu gözlük, işitme koruyucu, toz maskesi ve eldiven kullanın. Kıvılcımlar ve sıçramalar tehlikelidir.

Taşlama makinesi nasıl temizlenir?

Temizlemeden önce fişi çekin. Biraz siyah sabunlu nemli bir bez kullanın. Çözücü veya agresif ürünler kullanmayın. Suyun cihazın içine girmemesine dikkat edin.

Motor çalışmazsa ne yapmalı?

Sigortaları, güç kablosunu ve prizi kontrol edin. Sorun devam ederse, makineyi bir uzmana kontrol ettirin. Motoru asla kendiniz tamir etmeyin.

Taşlama makinesini bir tezgaha sabitlemek mümkün mü?

Evet, cihaz tezgah montajı için deliklere sahiptir (şek. 1, işaret 6). Kullanmadan önce sağlam bir şekilde vidalayın ve stabilitesini sağlayın.

KULLANIM KILAVUZU BG200AL SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

	Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da üründen çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
⚠ Dikkat!	Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile donattık
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....283
2. Cihaz tanımı (Res. 1)....283
3. Teslimat kapsamı 283
4. Amacına uygun kullanım 284
5. Genel güvenlik açıklamaları 284
6. Teknik veriler....287
7. Montaj....288
8. İşletime almadan önce....288
9. Kullanım 288
10. Temizlik ve bakım 289
11. Elektrik bağlantısı 289
12. Depolama....290
13. İmha ve yeniden değerlendirme 290
14. Arıza giderme 291
15. Uygunluk beyanı 296

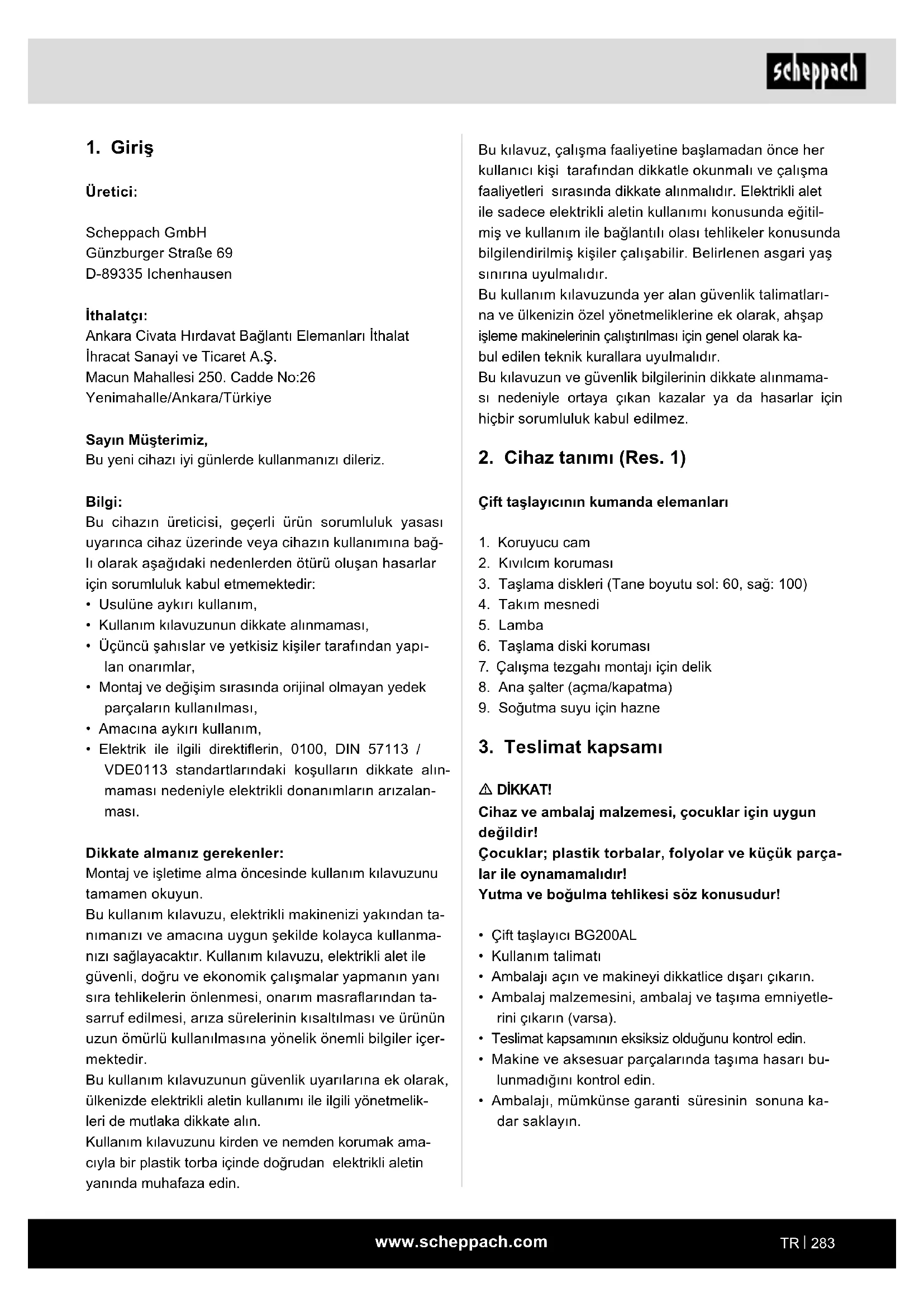

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,
• Amacına aykırı kullanım,
• Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, elektrikli makinenizi yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır. Kullanım kılavuzu, elektrikli alet ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde elektrikli aletin kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden korumak ama- cıyla bir plastik torba içinde doğrudan elektrikli aletin yanında muhafaza edin.

Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır. Elektrikli alet ile sadece elektrikli aletin kullanımı konusunda eğitilmiş ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir. Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzunda yer alan güvenlik talimatlarına ve ülkenizin özel yönetmeliklerine ek olarak, ahşap işleme makinelerinin çalıştırılması için genel olarak kabul edilen teknik kurallara uyulmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

2. Cihaz tanımı (Res. 1)

Çift taşlayıcının kumanda elemanları

1. Koruyucu cam
2. Kivilcim koruması
3. Taşlama diskleri (Tane boyutu sol: 60, sağ: 100)
4. Takım mesnedi
5. Lamba
6. Taşlama diski koruması
7. Çalışma tezgahı montajı için delik
8. Ana şalter (açma/kapatma)
9. Soğutma suyu için hazne

3. Teslimat kapsamı

⚠ DİKKAT!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça- lar ile oynamamalıdır!

Yutma ve boğulma tehlikesi söz konusudur!

• Çift taşlayıcı BG200AL
• Kullanım talimatı
• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

4. Amacına uygun kullanım

Çiftli taşılayıcı, uygun taşlama disklerinin kullanılmasıyla metallerin, plastiklerin ve diğer materyallerin taşlanması ve cilalanması için bir kombinezon cihazdır.

Makine, geçerli AT makine yönetmeliğine uygundur.

• Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.
• Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.
• Makine sadece bu konularda uzmanlaşmış ve olası tehlikeler hakkında bilgi sahibi kişiler tarafından kullanılanmalı, bakımı yapılmalı veya onarılmalı. Makine-de yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.
• Makine sadece üreticinin orijinal aksesuarı ve orijinal aletleri ile kullanılabilir.
• Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Artik riskler

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Örtülü olmayan alanda taşlama diski teması.
• Parçaların hasarlı taşlama disklerinden dışarı fırlaması.
• İşleme parçalarının ve işleme parçası bölümlerinin dışarı fırlaması.
• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.
• Uygun toz maskesi kullanılmaması halinde akciğer hasarları.
• Cihaz uzun bir süre kullanılırsa ya da tekniğine uygun bir şekilde yönetilmez ve bakımı yapılmazsa elkol titreşim nedeniyle ortaya çıkan sağlık hasarları.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde, akım nedeniyle tehlike söz konusudur.

• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve kullanım talimatının tamamı dikkate alındığında en aza indirgenebilir.

5. Genel güvenlik açıklamaları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI!

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile çalışan (elektrik kablosu olmadan) elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletlerinizi yağmura ve ıslanmaya karşı koruyun. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkat-sizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli takımın dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin kontrolsüz şekilde çalışmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde teh-likelidir.

e) Elektrikli aletlerin ve aksesuarların bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, kullanılan diğer aletleri vs. bu talimatlarda öngörülen şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğini elde tutmuş olursunuz.

⚠ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Tezgahlı zımpara makinelerine yönelik güvenlik uyarıları

a) Hasarlı makine takımlarını kullanmayın. Örneğin taşlama diskleri gibi makine takımlarının kullanmadan önce her zaman parçalanmaya ve çatlaklara dair kontrol edin. Makine takımı kontrol edilip makineye takıldıktan sonra, dönen makine takımlarının çevresinde kimse bulunmamalı ve makine en az 1 dakika en yüksek devirde çalıştırılmalıdır. Hasarlı makine takımları çoğu zaman test süresi dahilinde kırılmaktadır.

b) Makine takımının izin verilen devir sayısı, en az elektrikli alet üzerinde belirtilen azami devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuar kırılabilir ve etrafa savrulabilir.

c) Taşlama işlemlerini asla taşlama diskinin yan yüzeylerinin üzerinde yapmayın. Yan yüzeyler üzerinde taşlama yapıldığı takdirde taşlama diski parçalanarak etrafa savrulabilir.

⚠ Çift taşlayıcı için cihaza özgü güvenlik bilgileri

- İşletim sırasında hasar görür veya ayrılırsa şebeke kablosuna dokunmayın. Elektrik fişini hemen çekin ve cihazın onarımını sadece bir uzmana ya da ilgili servis noktasına yaptırın.

- Cihazı nemli ise ve nemli çevrede işletmeyin.

• Açık havada çalışıyorsanız cihazı maksimum 30 mA devreye girme akımına sahip bir hatalı akım (DI) koruma şalteri üzerinden bağlayın. Sadece dışa kullanım için onaylı bir uzatma kablosu kullanın.
• Tehlike durumunda hemen elektrik fışini prizden çekin.
• Şebeke kablosunu daima arkaya doğru cihazdan uzaklaştırın.
• Kivilcim uçuşması nedeniyle yangın tehlikesi! Metal taşlarken kivilcim uçuşması söz konusu olur. Bu yüzden mutlaka insanların tehlike altına girmemesine ve çalışma alanı yakınında yanıcı materyallerin bulunmamasına dikkat edin.

⚠ Uyarı! Zehirli buharlar!

Zararlı ve zehirli tozların işlenmesi kumanda personeli ya da yakınında bulunan kişiler için sağlık tehlikesi arz eder.

- Koruyucu gözlük, koruyucu kulaklık, toz koruma maskesi ve koruyucu eldiven kullanın. Yanma tehlikesi!

İşleme parçası taşlama sırasında ısınır. Kesinlikle işlenecek olan noktaya dokunmayın ve yeterli derecede soğutun. Daha uzun taşlama çalışmalarında işlemeyi tekrar duraklatın ve taşlama işlemine devam etmeden önce işleme parçasını soğutun. 30 dakikalık bir daimi işletim aşılmamalıdır.

• çiftli taşlama makinesi metal yüzeylerin kuru yüzey taşlaması için tasarlanmıştır. Cihaz sadece kuru taşlama için kullanılabilir.
• Asbest içeren materyal işlenmemelidir. Asbest kanserojen olarak geçerlidir. Hasarlı taşlama diskleri kullanmayın.
• Sadece verileri makinenin tip etiketi ile aynı olan taşlama diskleri kullanın. Sirkülasyon hızı eşit ya da belirtilen sayıdan büyük olmalıdır.
• Koruma tutucusu (kıvılcım deflektörü) ve koruma disklerini, taşlama disklerinin aşınması dengelenecek şekilde periyodik olarak ayarlayın. Mesafeyi mümkün olduğunca düşük tutun.
• Çalışan taşlama diskine teması önleyin.
  • Cihazı gözetimsiz işletmeyin.
• Cihazı kesinlikle amacının dışında kullanmayın.
• Elektrik fişini prize takmadan önce daima cihazın kapalı olmasına dikkat edin.
• İlk olarak daima cihazı çalıştırın ve daha sonra işleme parçasını taşlama diskine karşı iletin. İşleme sonrasında işleme parçasını kaldırın ve daha sonra cihazı kapatın.

• İşleme parçasını daima ellerinizle sıkı tutun.

• Güvenli bir duruş sağlayın.

• Taşlama diskini / n metallerin işlenmesinden sonra tamamen durdurun.
• Çalışma molalarında, cihazdaki tüm çalışmalarda ve kullanmama durumunda elektrik fişini daima prizden çekin.
• Cihazı dikkatli ve itinalı bir şekilde kullanın. Cihaz daima temiz, kuru ve yağdan ya da yağlama greslerinden arınmış olmalıdır.
• Daima dikkatli olun! Ne yaptığınıza daima dikkat edin ve mantıklı hareket edin. Konsantre olamadığınızda ya da kendinizi iyi hissetmediğinizde cihazı kesinlikle kullanmayın.
• Taşlama disklerini daima mekanik hasarlara ya da zararlı çevre etkilerine maruz kalmayacak şekilde depolayın.
• Hasarlı ya da deforme olmuş taşlama disklerini kullanmayın.
• Kivilcim koruması ayarını sık sık kontrol edip taşlama diski aşınmasına göre ayarlayın. Kivilcim koruması ve taşlama diski arasındaki mesafeyi mümkün olduğunca düşük tutun (2 mm'den büyük değil).
• Takım mesnedi ayarını sık sık kontrol edip taşlama diski aşınmasına göre ayarlayın. Kıvılcım koruması ve taşlama diski arasındaki mesafeyi mümkün olduğunca düşük tutun (2 mm'den büyük değil).
• Sadece delikleri çift taşlayıcının miline uygun olan taşlama diskleri kullanın. Çok küçük delikle küçük taşlama diskleri kullanın.
• Disk somunlarını çok fazla çevirmeyin.
• Soğuk taşlama diski ile taşlama yapmayın. Taşlama diskini çalışma başlangıcından önce bir kaç dakika rölantide çalıştırın.
• Taşlama diskinin yan yüzeylerinden taşlama yapmayın. Sadece alın kısmından taşlama yapın.
• Soğutucu maddeyi doğrudan taşlama diskine uygulayın. Soğutucu maddeyi taşlama diskinin bağ gücüne zarar verip bunun bozulmasına neden olabilir.
• Kivilcimlar tehlikeli olabilir. Yanıcı gazların ya da sıvıların yakınında taşlama yapmayın.
• Cihazı çalıştırırken taşlama diskine yan durun.
• Taşlama diskini sadece alın kısmından düzeltin. Yan yüzeylerden taşlama yapıldığında taşlama diski güvenli kullanım için çok ince kalabilir.
• Taşlama ısı oluşturur. İşleme parçasına ancak yeterli derecede soğuduktan sonra dokunun.
• Sadece çiftli taşlayıcının üzerinde güvenli kullanım için tasarlanmış olan taşlama diskleri kullanın. Belirtilen en yüksek sirkülasyon hızı cihazın devir sayısı bilgisinden düşük olan taşlama diskleri kullanmayın.

6. Teknik veriler

Ölçüler U x G x Y 400 x 200 x 390 mm

ø Sol/sağ disk 200/200 mm

ø disk deligi 15,88 mm

Sol/sağ disk genişligi 25/40 mm

Ağırlık 16,5 kg

Motor 230 - 240 V~ / 50 Hz

Çekiş gücü 550 W

Devir sayısı 2980 1/dak

Teknik değişiklik yapma hakkı saklıdır!

Çalıştırma süresi:

Çalıştırma süresi S2 30 dak (kısa işletim) nominal güç-lü (550 W) motora sadece veri levhası üzerinde belirti-len süre (30 dak) ile sürekli yüklenilebileceği anlamına gelir. Aksi halde izin verilmediği şekilde ısınabilir. Mola sırasında motor tekrar çıkış sıcaklığına soğur.

Gürültü

Gürültü değerleri EN 62841 standardına uygun bir şekilde tespit edilmiştir.

Ses basinci seviyesi L_pA	79 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_WA	92 dB
İstikrarsızlık K_WA	3 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

⚠ Uyari!

Belirtilen titreşim emisyon değeri normlu bir kontrol yöntemi uyarınca ölçülmüştür ve elektro takımın kullanıldığı türe ve şekle bağlı olarak değişebilir ve istisnai durumlarda belirtilen değerin üzerinde olabilir.

Belirtilen titreşim emisyon değeri, elektro takımın bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim emisyon değeri zararın tahmin edilmesi için de kullanılabilir.

Gürültü oluşumunu ve titreşimi minimuma sınırlayın!

• Sadece kusursuz cihazlar kullanın.
• Cihaza düzenli olarak bakım yapıp temizleyin.

• Çalışma şeklinizi cihaza uyarlayın.

• Cihaza aşırı yüklenmeyin.

• Cihazı gerektiğinide kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.
• Titreşim yükünün azaltılması için örnek tedbirler takımın kullanılmasında eldiven kullanılması ve çalışma süresinin kısaltılmasıdır. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örneğin elektro takımın kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7. Montaj

Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

Cihazda değişiklik yapmadan önce elektrik fisini daima çekin.

Tüm bakım ve montaj çalışmalarından önce elektrik fişini çekin.

• Makine duruşu güvenli olacak bir şekilde kurulmalıdır, yani bir çalışma tezgahına ya da benzeri bir şeye vidalayın.
• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.
• Taşlama diskleri serbest hareket edebilmelidir.
• Makineyi bağlamadan önce tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

⚠ Güvenlik bilgisi! Cihazı ancak tüm montaj ve ayar çalışmaları tamamlandıktan ve kullanım kılavuzu ve güvenlik açıklamaları okunup anlaşıldıktan sonra bağlayın.

Montaj

Takım mesnetleri (res. 1/4)

Takım mesnedini (4) 2 altıgen civata ve 2 disk ile taşlama diski korumasına vidalayın. Taşlama diski ve takım mesnedi arasındaki mesafe maks. 2 mm olarak ayarlanmalıdır.

Kivilcim koruması (Res. 2)

Kıvılcım korumasını yıldız başlı vida ve pul ile taşlama diski korumasına vidalayın. Taşlama diskine maksimum 2 mm mesafe olmalıdır.

Koruyucu camlar (res. 3, res. 4)

1. Koruyucu camı 2 yıldız başlı vida M4, rondela ve altıgen başlı somun ile sıkıştırma sacına monte edin.

2. Tutma kolu, sıkıştırma sacına itilir ve yassı yuvarlak vida M6ile pul ve somun ile sıkıştırılır.

3. Ünitenin tamamını U kol, M8 altıgen başlı vida ve rondela ile taşlama diski korumasına vidalayın.
   Koruyucu, kullanıcıının gözleri taşlama işlemi sırasında korunacak şekilde bireysel olarak ayarlanabilir.

8. İşletime almadan önce

Kullanım bilgileri

Çift taşlayıcıyı devreye almadan önce aşağıdaki noktalara dikkat edin:

• Ana şaltere basın. Taşlama diski azami hızı ulaşana kadar bekleyin. Ancak bundan sonra taşlama işlemine başlayın.
• İş parçasını sıkıca takım mesnedinde tutun ve yavaşça eşit olarak taşlama diskine doğru hareket ettirin.
• Taşlama, taşlama diski hızını azaltabilir. Ardından disk tekrar tam hızına ulaşana kadar basıncı hafifçe azaltın.

⚠ DİKKAT:

• Küçük iş parçaları pense veya benzer bir takımla yerinde tutulmalıdır.
• Sadece kapatma diskinin ön yüzünde taşlama yapın, asla yanlarda taşlama yapmayın.
• Çoğu malzeme taşlama sırasında ısındığı için, iş parçası son derece dikkatli kullanılmalıdır.

9. Kullanım

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Açma/kapatma

• Çalıştırmak için açma/kapatma şalterini (8) ON konumuna alın.
• Kapatmak için açma/kapatma şalterini (8) Off konumuna alın.

Taşlama işlemine ancak cihaz maksimum devir sayısına ulaştığında başlayın.

Çalışma bilgileri

- Sabit devir sayısı ile çalışıldığından taşlama diski üzerine işleme parçasının düşük basıncı uygulandığında en iyi sonuçların elde edildiğini dikkate alın. İşleme parçasına güçlü basınç uygulanırsa taşlama diski fren yapar ya da durur, bu da motora zarar verir ve çalışma işleminin hızlanmasına neden olmaz.

- Küçük işleme parçalarını kendi güvenliğiniz için bir kıskaçla ya da vida mengenesi ile emniyete alın.

Taşlama

- İş parçasını iş parçası altlığına (4) koyun ve yavaşça istenen açıda temas edene kadar taşlama diskine (3) yaklaştırın.

- Optimum taşlama sonucu elde etmek ve taşlama diskinin (3) eşit şekilde yıpranması için iş parçası, taşlama diskinde (3) hafif ileri geri hareket ettirilmelidir.

- İşleme parçasını tekrar soğutun.

Dikkat!

Çalışma sırasında disk bir defa bloke olursa lütfen işleme parçasını çıkarın ve cihaz maksimum devir sayısına tekrar ulaşana kadar bekleyin.

Taşlama diski değişimi

DİKKAT: Çift taşlayıcının istenmeden çalıştırılması nedeniyle oluşabilecek yaralanmaları engellemek için, taşlama diski değişiminden önce cihaz her zaman kapatılmalı (şalter konumu "0") ve elektrik fişi prizden çekilmelidir.

• Kivilcim korumasını ve koruyucu camı gevşetin ve mümkün olduğunca dışarı çekin ancak sökmeyin.
• Takım mesnedini gevşetin ve mümkün olduğunca dışarı çekin.
• Civataları söküp uç plakaları çıkarın.
• Dış flanşı ve eski taşlama diskini çıkarın, yeni taşlama diskini oturtun.

Bilgi:

• Yeni taşlama diskinin yanlarına takılan karton diskleri çıkarmayın, bunlar flanşların taşlama diskine karşı güvenli bir şekilde kavranmasını destekler.
• Yeni taşlama diskini çatlaklar veya gözle görülen başka hasarlar yönünden inceleyip gerekirse tasfiye edin.
• Flanşları ve somunları tekrar oturtun.
• Somunları somun anahtarı ile çok fazla sıkmayın, aksi halde taşlama diski kırılabilir.
• Uç plakaları yeniden takın.
• Takım mesnedini, kıvılcım korumasını ve koruyucu camı tekrar montaj kılavuzu uyarınca ayarlayın.

Taşlama diski çıkarıcı

Taşlama diski çıkarıcı, taşlama diskinin düzlenmesi için bir takımdır.

Kıvılcım oluşturmadan taşlama diskine hafif bastırın. Yan çıkarıcıyı taşlama diskinin tüm genişliği üzerinden hareket ettirin.

⚠️ Dikkat! Daima koruyucu gözlük kullanın.

10. Temizlik ve bakım

Tüm temizlik çalışmalarından önce elektrik fişini çekin.

Temizlik

• Koruma tertibatlarını, hava deliğini ve motor gövdesini tozdan ve kirden uzak tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Cihazı her kullanım sonrasında doğrudan temizleyin.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.

Bakım

Cihazın içerisinde bakım yapılacak başka parçalar bulunmamaktadır.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Zımparalama malzemesi, karbon fırça, sıyırma diskleri, açı ölçer, V kayışı

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır. Kurulumlar, onarımlar ve elektro kuru-lumdaki bakım çalışmaları sadece bir uzman tarafından gerçekleştirilmelidir.

Önemli notlar

Elektro motor S 1 işletim türü için tasarlanmıştır. Motorun aşırı yükünde bu kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılma-malıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H05VV-F kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor

• Şebeke gerilimi 230 - 240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetre-kare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Bağlantı türü Y

Bu ürün şebeke bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.

12. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve donsuz ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum depolama sıcaklığı 5 ila 30 °C arasındadır. Elektrikli takımı orijinal ambalajında saklayın.

13. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

14. Arıza giderme

Aşağıdaki tabloda hata belirtileri yer almaktadır ve ürününüz doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Motor çalışmıyor. Motor, kablo veya fiş arızalıdır, sigortalar yanmıştır.	Makinenin bir uzman tarafından kontrol edilmesini sağlayın. Motoru hiçbir zaman kendiniz onarmayın. Dikkat! Sigortaları kontrol edin ve gerektiğinide değiştirin.
Motor yavaşça çalışır ve işletim devir sayısına ulaşmaz.	Gerilim düşük, bobinler hasarlı, kondansatör yandı.	Gerilimin bir enerji besleyicisi tarafından kontrol edilmesini sağlayın. Motorun bir uzman tarafından kontrol edilmesini sağlayın. Kondansatörün bir uzman tarafından değiştirilmesini sağlayın.
Motor çok gürültü yapıyor.	Bobinler hasarlı, motor arızalı.	Motorun bir uzman tarafından kontrol edilmesini sağlayın.
Motor tam çalışma performansına ulaşmıyor.	Şebekedeki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.).	Aynı akım devresinde başka cihazlar veya motorlar kullanmayın.
Motor hemen aşırı derecede ısınıyor.	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir.	Taşlama işlemi sırasında motora aşırı yük binmesini önleyin ve motorun en verimli şekilde soğutulması için motoru tozdan arındırın.

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
