BG200AL - Mletje SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Brusilni stroj (mletje)
Znamka	Scheppach
Model	BG200AL
Mere (D x Š x V)	400 x 200 x 390 mm
Teža	16,5 kg
Napajanje	230-240 V~ / 50 Hz, 550 W
Hitrost brez obremenitve	2980 vrt/min
Premer brusilnih plošč	200 mm (levo in desno)
Premer izvrtine brusilnih plošč	15,88 mm
Širina brusilnih plošč	Levo: 25 mm, Desno: 40 mm
Zrnatost brusilnih plošč	Levo: 60, Desno: 100
Čas delovanja	S2 30 min (kratkotrajno delovanje)
Raven zvočnega tlaka	79 dB (A) (negotovost 3 dB)
Raven zvočne moči	92 dB (A) (negotovost 3 dB)
Glavne funkcije	Brušenje in poliranje kovin, plastike in drugih materialov
Varnostna oprema	Zaščitni zasloni, zaščita pred iskrami, nastavljivo držalo orodja, rezervoar za hladilno vodo
Vzdrževanje in čiščenje	Po vsaki uporabi očistite z vlažno krpo in črnim milom; ne uporabljajte topil; preverite obrabo brusilnih plošč
Obrabljivi deli	Abrazivi, ogljene ščetke, brusilne plošče, klinasti jermeni
Popravljivost	Popravila samo s strani usposobljenega strokovnjaka; uporabljajte originalne dele
Garancija	Zakonsko določeno obdobje; okvarjeni deli se brezplačno zamenjajo pod pogoji

Pogosto zastavljena vprašanja - BG200AL SCHEPPACH

Kakšna je moč brusilnega stroja Scheppach BG200AL?

Motor ima absorbirano moč 550 W pri napetosti 230-240 V~ / 50 Hz.

Katere brusilne plošče so priložene BG200AL?

Dve brusilni plošči premera 200 mm: ena na levi z zrnatostjo 60 (groba) in ena na desni z zrnatostjo 100 (fina).

Kako nastaviti razmik med držalom orodja in brusilno ploščo?

Razmik ne sme presegati 2 mm. Pritrdite držalo orodja na zaščito brusilne plošče z 2 šestrobnima vijakoma in 2 podložkama.

Kakšen je najdaljši čas neprekinjene uporabe?

Čas delovanja je S2 30 minut: po 30 minutah delovanja pri polni obremenitvi ustavite napravo, da se ohladi.

Ali lahko uporabljam brusilni stroj za brušenje lesa ali plastike?

Namenska uporaba je brušenje in poliranje kovin, plastike in drugih primernih materialov. Ne uporabljajte materialov, ki vsebujejo azbest ali so vnetljivi.

Kako zamenjati obrabljeno brusilno ploščo?

1. Odklopite napravo. 2. Odvijte zaščito pred iskrami in zaščitni zaslon. 3. Odstranite vijak in končno ploščo. 4. Odstranite zunanjo prirobnico in staro brusilno ploščo. 5. Namestite novo brusilno ploščo (ohranite kartonske podložke). 6. Sestavite v obratnem vrstnem redu. Ne zategnite preveč matice.

Katero zaščitno opremo je treba nositi?

Vedno nosite zaščitna očala, zaščito za sluh, protiprašno masko in rokavice. Iskre in izbruhi so nevarni.

Kako očistiti brusilni stroj?

Pred čiščenjem izključite vtič. Uporabite vlažno krpo z malo črnega mila. Ne uporabljajte topil ali agresivnih izdelkov. Pazite, da voda ne prodre v napravo.

Kaj storiti, če motor ne zažene?

Preverite varovalke, napajalni kabel in vtičnico. Če težava ne izgine, naj stroj pregleda strokovnjak. Nikoli ne popravljajte motorja sami.

Ali je mogoče brusilni stroj pritrditi na delovno mizo?

Da, naprava ima izvrtine za montažo na delovno mizo (slika 1, oznaka 6). Pred uporabo ga trdno privijte, da zagotovite stabilnost.

NAVODILA ZA UPORABO BG200AL SCHEPPACH

1. Električna sigurnost

14. Otklanjanje neispravnosti

	Opozorilo – za zmanjšanje tveganja za poškodbo preberite navodila za uporabo.
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati!
	Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz izdel-ka, ki lahko povzročijo izgubo vida.
Pozor!	V teh navodilih za uporabo so mesta, ki zadevajo vašo varnost, označena s tem znakom
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo: Stran:

1. Uvod.... 147
2. Opis naprave (slika 1).... 147
3. Obseg dostave....147
4. Namenska uporaba 147
5. Splošni varnostni napotki 148
6. Tehnični podatki.... 151
7. Montaža....152
8. Pred zagonom 152
9. UPRAVLJANJE 152
10. Čiščenje in vzdrževanje.... 153
11. Električni priključek.... 153
12. Skladiščenje.... 154
13. Odlaganje med odpadke in reciklaža 154
14. Pomoč pri motnjah.... 155
15. Izjava o skladnosti 294

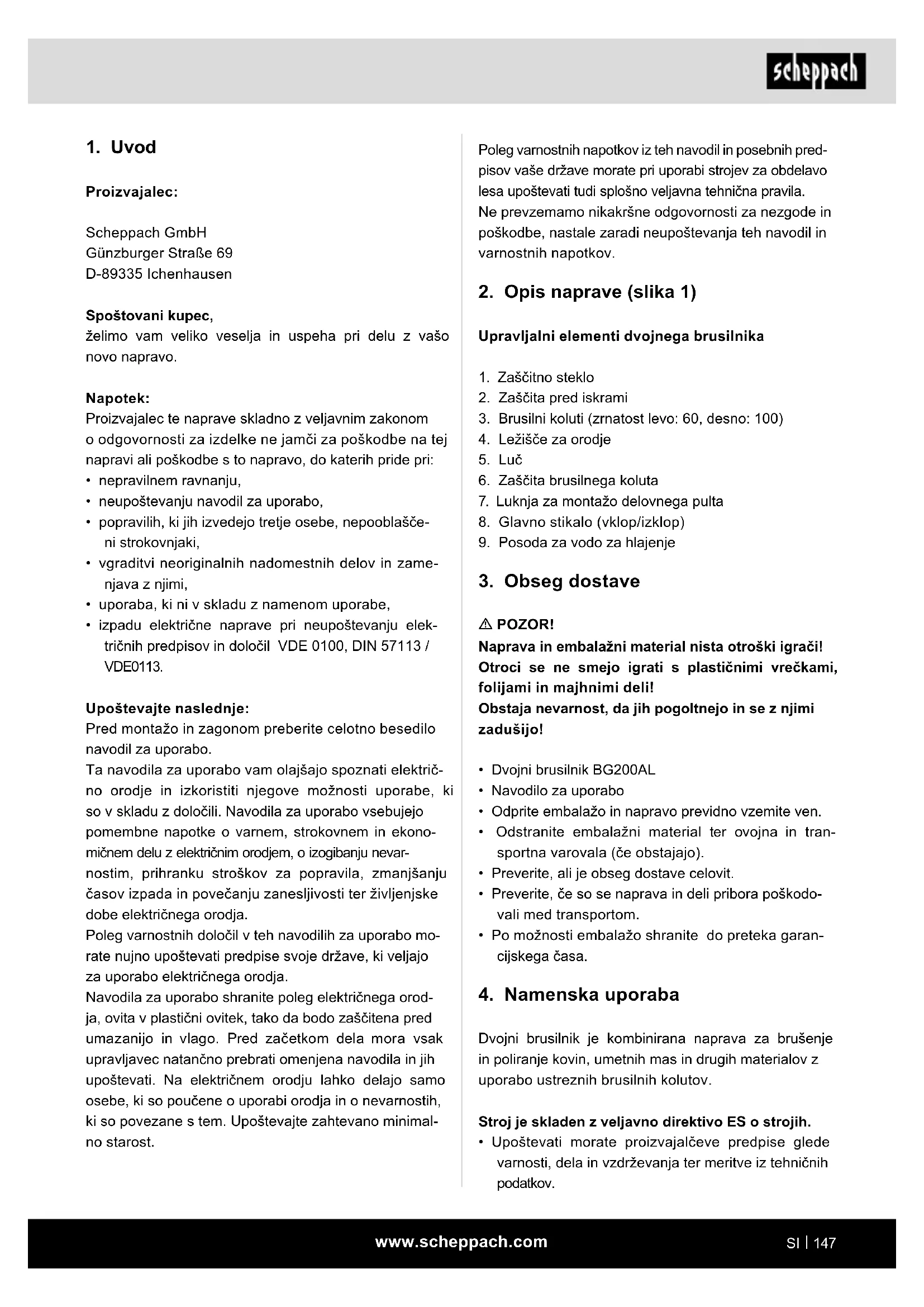

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu električne naprave pri neupoštevanju električnih predpisov in določil VDE 0100, DIN 57113 / VDE0113.

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati električno orodje in izkoristiti njegove možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z električnim orodjem, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe električnega orodja.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo električnega orodja.

Navodila za uporabo shranite poleg električnega orodja, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred začetkom dela mora vsak upravljavec natančno prebrati omenjena navodila in jih upoštevati. Na električnem orodju lahko delajo samo osebe, ki so poučene o uporabi orodja in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano minimalno starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi strojev za obdelavo lesa upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

Upravljalni elementi dvojnega brusilnika

1. Zaščitno steklo
2. Zaščita pred iskrami
3. Brusilni koluti (zrnatost levo: 60, desno: 100)
4. Ležišče za orodje
5. Luč
6. Zaščita brusilnega koluta
7. Luknja za montažo delovnega pulta
8. Glavno stikalo (vklop/izklop)
9. Posoda za vodo za hlajenje

3. Obseg dostave

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli!

Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Dvojni brusilnik BG200AL
• Navodilo za uporabo
- Odprite embalažo in napravo previdno vzemite ven.
- Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
- Preverite, ali je obseg dostave celovit.
- Preverite, če so se naprava in deli pribora poškodovali med transportom.
- Po možnosti embalažo shranite do preteka garancijskega časa.

4. Namenska uporaba

Dvojni brusilnik je kombinirana naprava za brušenje in poliranje kovin, umetnih mas in drugih materialov z uporabo ustreznih brusilnih kolutov.

Stroj je skladen z veljavno direktivo ES o strojih.

- Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

• Upoštevati morate zadevne predpise za preprečevanje nezgod in ostala, splošno priznana varnostno-tehnična pravila.
• Stroj lahko uporabljajo, vzdržujejo ali popravljajo samo strokovnjaki, ki se na to spoznajo in so poučeni o nevarnostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
• Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodii proizvajalca.
• Stroj se sme uporabljati samo v skladu s predvide-nim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne po-škodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravliavec in ne proizvajalec.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

Preostala tveganja

Kljub namenski uporabi ni mogoče v celoti odpraviti določenih dejavnikov preostalih tveganj. Pogojene s konstrukcijo stroja lahko nastopijo naslednje točke:

• Stik z brusilnim kolutom na nepokritem predelu.
• Izmet delov poškodovanih brusilnih kolutov.
• Izmet obdelovancev in delov obdelovancev.
• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.
• Poškodbe pljuč, će ne nosite primerne maske za zaščito pred prahom.
• Škoda na zdravju, ki nastopi zaradi vibracij na spodnjem in zgornjem delu roke, će napravo uporabljate dalj časa ali će je ne upravljate in vzdržujete ustre-zno.
• Nevarnost zaradi toka, će ne uporabljate ustreznih električnih prikliučnih vodov.
• Poleg tega so lahko kljub vsem zadevnim preventivnim ukrepom prisotna preostala tveganja, ki niso očitna.
• Ostala tveganja lahko minimizirate, če skupaj upoštevate "varnostne napotke" in "namensko uporabo" ter navodila za uporabo v celoti.

5. Splošni varnostni napotki

Splošni varnostni napotki za električna orodja

⚠ OPOZORILO!

Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električne-mu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

1. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanišajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električna orodja zaščitite pred dežjem ali vla- go. Vdor vode v električno napravo poveča tvega- nje električnega udara.

d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, ki nastanejo zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4. Uporaba in ravnanje z električnim orodjem

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite snemljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d) Nerabljena električna orodja hranite izven do-sega otrok. Osebam, ki niso seznanjene z na-pravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orod- ja so nevarna, će jih uporabljajo neizkušene osebe.

e) Električna orodja in pribor negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vstavitveno orodje itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno.

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostni napotki za namizne brusilne stroje

a) Ne uporabljajte poškodovanih vstavitvenih orodij. Vstavitvena orodja, kot so brusilni koluti, pred vsako uporabo preglejte, ali so odkrušena in razpokana. Ko vstavitveno orodje pregledate in vstavite, se vi sami in osebe, ki se nahajajo v bližini, ne zadržujte v dosegu vrtečega se vstavitvenega orodja in pustite, da naprava 1 minuto deluje z najvišjim številom vrtljajev. Poškodovana vložna orodja se v tem času ponavadi zlomijo.

b) Dovoljeno število vrtljajev vstavitvenega orodja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran.

c) Nikoli ne brusite s stranskimi površinami brusilnega koluta. Če brusite na stranskih površinah, se lahko brusilni kolut razpoči in razpade.

⚠ Za napravo specifični varnostni napotki za dvojni brusilnik

- Ne dotikajte se električnega kabla, će se ta med delovanjem poškoduje ali pretrga. Takoj izvlecite omrežni vtič in nato predajte napravo strokovnjaku ali pooblaščenemu servisu, da jo popravi.

- Naprave ne uporabljajte, če je vlažna in tudi ne v vlažnem okolju.

- Če delate na prostem, priklopite napravo preko zaščitnega stikala (FI) za okvarni tok z največ 30 mA sprožilnega toka. Uporabite samo takšen kabelski podaljšek, ki je dovoljen za zunanje območje.

- Ob nevarnosti takoj izvlecite omrežni vtič iz vtičnice.

- Električni kabel vedno speljite nazaj stran od naprave.

- Nevarnost požara zaradi iskrenja! Ko brusite kovine, nastajajo iskre. Zato obvezno pazite, da ne ogrozite nobenih oseb in da v bližini delovnega območja ni nobenih gorljivih materialov.

⚠️ Opozorilo! Strupeni hlapi!

Obdelovanje škodljivega/strupenega prahu predstavlja nevarnost za zdravje upravljavca ali oseb, ki se nahajajo v bližini.

- Nosite zaščitna očala, zaščito za sluh, ma- sko za zaščito pred prahom in zaščitne ro- kavice. Nevarnost opeklin!

Obdelovanec med brušenjem postane vroč. Nikoli ga ne prijemajte na obdelovanem mestu in počakajte, da se dovolj ohladi. Prav pri daljših brušenjih vedno znova prekinite z obdelovanjem in počakajte, da se obdelovanec ohladi, preden nadaljujete z brušenjem. Ne preko-račite 30 minut neprekinjenega delovanja.

• Dvojni brusilni stroj je konstruiran za suho površinsko brušenje površin materialov. Napravo je dovoljeno uporabljati samo za suho brušenje.
• Materiala, ki vsebuje azbest, ni dovoljeno obdelovati. Azbest velja kot rakotvoren. Ne uporabljajte poškodovanih brusilnih kolutov.
• Uporabljajte samo takšne brusilne plošče, katerih podatki se ujemajo s podatki na tipski ploščici stroja. Obodna hitrost mora biti enaka ali večja od navedene.
• Nosilec ščitnika (ščitnik pred iskrami) in zaščitne kolute periodično ponastavite, da izravnate obrabljenost brusilnih kolutov. Razmak naj bo čim manjši.
• Izogibajte se stiku z vrtečim se brusilnim kolutom.
• Naprave ne uporabljajte brez nadzora.
• Naprave nikoli ne uporabljajte nenamensko.
• Vedno pazite, da je naprava izklopljena, preden boste omrežni vtič vtaknili v vtičnico.
• Vedno najprej vklopite napravo in nato pomaknite obdelovanec proti brusilnemu kolutu. Po obdelavi snemite obdelovanec in nato izklopite napravo.
• Obdelovanec vedno držite trdno z obema rokama.
• Poskrbite za stabilen položaj.
• Počakajte, da se brusilni kolut/koluti po obdelavi kovin popolnoma ustavi/ustavijo.
• Pri vseh odmorih, pred vsemi deli na napravi in ob neuporabi vedno izvlecite omrežni vtič iz vtičnice.
• Z napravo ravnajte previdno in skrbno. Naprava mora biti vedno čista, suha in na njej ne sme biti olja ali mazalnih masti.

- Vedno bodite pozorni! Vedno bodite pozorni na to kaj delate in vedno ravnajte razumno. V nobenem primeru ne uporabljajte naprave, če niste osredotočeni ali se ne počutite dobro.

- Brusilne kolute hranite tako, da niso izpostavljeni mehanskim poškodbam in škodljivim vplivom iz okolja.

- Ne uporabljajte okvarjenih ali deformiranih brusilnih kolutov.

- Nastavitev zaščite pred iskrami preverjajte pogosto in jo prilagodite obrabi brusilnega koluta. Razdaljo med zaščito pred iskrami in brusilnim kolutom ohranjajte čim manjšo (ne večjo od 2 mm).

- Nastavitev ležišča za orodje preverjajte pogosto in ga prilagodite obrabi brusilnega koluta. Razdaljo med zaščito pred iskrami in brusilnim kolutom ohranjajte čim manjšo (ne večjo od 2 mm).

- Uporabljajte samo brusilne kolute, katerih luknja popolnoma ustreza gredi dvojnega brusilnika. Ne uporabljajte brusilnih kolutov s premajhno luknjo.

- Prirobnične matice ne zategnite preveč.

- Brušenja ne izvajajte s hladnim brusilnim kolutom. Pred začetkom dela pustite brusilni kolut eno minuto delovati v prostem teku.

- Brušenja ne izvajajte s stranskimi površinami brusil-nega koluta. Brušenje izvajajte samo na čelni strani.

- Hladilnega sredstva ne nanašajte naravnost na brusilni kolut. Hladilno sredstvo lahko vpliva na moč vezanja brusilnega koluta in tako povzroči njegov izpad.

- Iskre so lahko nevarne. Brušenja ne izvajajte v bližini vnetljivih plinov ali tekočin.

- Pri vklopu naprave stojite ob strani brusilnega koluta.

- Brusilni kolut naravnavajte samo na čelni strani. Z brušenjem na stranskih površinah lahko postane brusilni kolut pretanek za varno uporabo.

- Pri brušenju nastaja toplota. Obdelovanec primite šele, ko se dovolj ohladi.

- Uporabljajte samo take brusilne kolute, ki so primerni za varno uporabo dvojnega brusilnika. Ne uporabljajte brusilnih kolutov, ki imajo nižjo najvišjo hitrost kroženja kot znaša podatek o številu vrtljajev naprave.

6. Tehnični podatki

Dimenzije D x Š x V	400 x 200 x 390 mm
ø koluta levo/desno	200/200 mm
ø odprtine koluta	15,88 mm

Širina koluta levo/desno 25/40 mm

Teža 16,5 kg

Motor 230 - 240 V\~ / 50 Hz

Vhodna moč 550 W

Število vrtljajev 2980 1/min

Pridržujemo si pravico do tehničnih sprememb!

Trajanje vklopa:

Trajanje vklopa S2 30 min (kratkočasno obratovanje) pomeni, da je lahko motor z nazivno močjo (550 W) trajno obremenjen samo za čas (30 min), naveden na podatkovni tablici. Sicer bi se nedovoljeno segrel. Med premorom se motor znova ohladi na svojo izhodiščno temperaturo.

Hrup

Vrednosti hrupa so bile ugotovljene skladno s standardom EN 62841.

Raven hrupa L_pA 79 dB

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite.

⚠️ Opozorilo!

Navedena vrednost emisij vibracij je bila izmerjena z normiranim preizkusnim postopkom in se glede na način uporabe električnega orodja lahko spremeni in izjemoma preseže navedeno vrednost.

Navedeno vrednost emisij vibracij je mogoče uporabiti za primerjavo električnega orodja z drugim.

Navedeno vrednost emisij vibracij je mogoče uporabiti tudi za začetno oceno negativnega vpliva.

Hrupnost in vibracij omejite na minimum!

- Uporabljajte samo brezhibne naprave.

• Redno vzdržujte in čistite napravo.

- Svoj način dela prilagodite napravi.

- Ne preobremenite naprave.

- Po potrebi predajte napravo v pregled.

- Izklopite napravo, ko je ne uporabljate.

- Značilni ukrepi za zmanjšanje obremenitve zaradi vibracij so nošenje rokavic pri uporabi orodja ter omejitev delovnega časa. Pri tem je treba upoštevati vse faze delovnega cikla (na primer čase, ko je orodje izklopljeno, in takšne, ko je sicer vklopljeno, ampak deluje brez obremenitve).

7. Montaža

Pred priključitvijo se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

Pred nastavljanjem naprave vedno izvlecite omrežni vtič.

Pri vseh vzdrževalnih in montažnih delih izvlecite omrežni vtič.

• Stroj mora biti postavljen stabilno, tj. privit na delovni pult ali podobno.
• Pred zagonom je treba ustrezno namestiti pokrove in varnostne naprave.
• Brusilna koluta morata prosto teči.
• Pred priključitvijo stroja se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

△ Varnostni napotek! Napravo priključite šele, ko izvedete vsa montažna in nastavljalna dela ter ste prebrali in razumeli navodila za uporabo ter varnostne napotke.

Montaža

Ležišče za orodje (sl. 1/4)

Ležišče za orodje (4) privijte na zaščito brusilnega koluta s 2 šestrobima vijakoma in 2 podložkama. Razmak med brusilnim kolutom in ležiščem za orodje morate nastaviti na največ 2 mm.

Zaščita pred iskrami (sl. 2)

Z izvijačem s križno glavo in podložko privijte zaščito pred iskro na zaščito brusilnega koluta. Razdalja do brusilnega koluta mora biti najv. 2 mm.

Zaščitna stekla (sl. 3, sl. 4)

1. Zaščitno steklo namestite na vpenjalno ploščo z dvema M4 vijakoma s križno glavo, podložkami in šestrobimi maticami.

2. Ročaj je vstavljen v vpenjalno ploščo in vpet s ploskim okroglim vijakom M6 s podložko in matico.

3. Celotno enoto privijte na zaščito brusilnega koluta z U-nosilcem, šesterokotnim vijakom M8 in podložko. Zaščito se lahko nastavlja individualno, tako da so oči uporabnika med postopkom brušenja zaščitene.

8. Pred zagonom

Navodila za uporabo

Pred uporabo dvojnega brusilnika upoštevajte naslednje točke:

• Pritisnite glavno stikalo. Počakajte, da brusilni kolut doseže največjo hitrost. Šele nato začnite brusiti.
• Obdelovanec trdno držite na ležišču za orodje in ga počasi enakomerno premikajte proti brusilnemu kolutu.
• Brušenje lahko zmanjša hitrost brusilnega koluta. Nato rahlo znižajte pritisk, dokler se kolut ne vrne na polno hitrost.

⚠ POZOR:

• Majhne obdelovance morate držati na mestu s kleščami ali podobnimi orodji.
• Brusite samo s sprednjo stran brusilnega koluta, nikoli na stranskih površinah.
• Ker se večina materialov pri brušenju segreje, je treba z obdelovancem ravnati zelo previdno.

9. UPRAVLJANJE

⚠ Pozor!

Pred zagonom morate izdelek obvezno montirati v celoti!

Vklop/izklop

• Če želite napravo vklopiti, preklopite stikalo za vklop/izklop (8) v položaj »ON«.
• Če želite napravo izklopiti, preklopite stikalo za vklop/izklop (8) v položaj »Off« (Izklop).

Z brušenjem začnite šele, ko naprava doseže svoje najvišje število vrtljajev.

Delovna navodila

• Upoštevajte, da boste z rahlim pritiskanjem obdelovanca na brusilni kolut dobili najboljše rezultate, ker takrat naprava deluje s konstantnim številom vrtljajev. Premočno pritiskanje na obdelovanec zavira brusilni kolut ali pa ga ustavi, to preobremeni motor in ne pospeši delovnega postopka.
• Majhne obdelovance zaradi lastne varnosti vedno zavarujte s primežem ali z ročnim primežem.

Brušenje

• Obdelovanec položite na podlago za obdelovanec (4) in ga počasi pod želenim kotom približajte brusil-nemu kolutu (3), tako da se stakneta.
• Za optimalen rezultat brušenjem in enakomerno obrabo brusilnega koluta (3) je treba obdelovanec po brusilnem kolutu (3) premikati rahlo sem ter tja.
• Obdelovanec pustite vedno znova, da se ohladi.

Pozor!

Če se med delom zatakne kolut, odstranite obdelovanec in počakajte, da naprava ponovno doseže najvišje število vrtljajev.

Zamenjava brusilnega koluta

POZOR: Da bi preprečili poškodbe zaradi nenameme- ga zagona dvojnega brusilnika, morate pred zamenja- vo brusilnega koluta vedno izklopiti napravo (položaj stikala »0«) in omrežni vtič izvleči iz vtičnice.

• Zrahljajte zaščito pred iskrami in zaščitno steklo ter ju izvlecite čim bolj, ne da bi ju odstranili.
• Ležišče za orodje zrahljajte in čim bolj izvlecite.
• Odstranite vijake in odstranite končno ploščo.
• Snemite zunanjo prirobnico in brusilni kolut ter namestite nov brusilni kolut.

Napotek:

• Ne odstranite kartonskih kolutov, ki sta nameščena na straneh novega brusilnega koluta, ker skrbita za varen oprijem prirobnice na brusilni kolut.
• Preglejte, ali ima nov brusilni kolut razpoke oziroma druge vidne poškodbe in ga po potrebi odvrzite.
• Prirobnico in matice namestite nazaj.
• Matice z vijačnim ključem ne privijte preveč, ker se drugače brusilni kolut lahko zlomi.
• Ponovno namestite končno ploščo.
• Ležišče za orodje, zaščito pred iskrami in zaščitno steklo zopet prilagodite skladno z navodili za montažo.

Orodje za snemanje brusilnega koluta

Orodje za snemanje brusilnega koluta je orodje za izravnavo brusilnega koluta.

Rahlo pritisnite ob brusilni kolut – brez ustvarjanja isker. Orodje za snemanje premaknite vstran po celotni širini brusilnega koluta.

⚠ Pozor! Vedno nosite zaščitna očala.

10. Čiščenje in vzdrževanje

Pred vsakim čiščenjem izključite omrežni vtič.

Čiščenje

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja ne sme biti prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnjenim zra-kom pod nizkim tlakom.
• Napravo očistite neposredno po vsaki uporabi.
• Napravo redno čistite z vlažno krpo in malo mazal-nega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda. Vdor vode v elek-trično napravo poveča tveganje električnega udara.

Vzdrževanje

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: brusilno sredstvo, ščetka s karbonskimi ščetinami, plošče za loščenje, kotna šablona, klinasti jermen

* ni nujno v obsegu dostave!

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim določilom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom. Inštalacije, popravila in vzdrževalna dela na električni inštalaciji lahko opravlja samo strokovnjak.

Pomembni napotki

Elektromotor je izdelan za način delovanja S 1. Pri preobremenitvi motorja se ta samodejno izklopi. Po določenem času hlajenja (različni časi) lahko motor znova vklopite.

Poškodovani električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnie preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Motor na izmenični tok

• Omrežna napetost mora znašati 230–240 V\~.
• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki tipske ploščice motorja

Če se omrežni priključni vod tega izdelka poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalificirana oseba, da se izognete nevarnostim.

12. Skladiščenje

Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dosega otrok. Optimalna temperatura skladiščenja je med 5 in 30 °C. Električno orodje shranite v originalni embalaži.

13. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embala-žo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

- Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

- Električne in elektronske naprave lahko brezplačno oddate na naslednijih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja).

- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

14. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, če vaš izdelek ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Morebiten vzrok Ukrep
Motor ne deluje. Motor, kabel ali vtič so okvarjeni, varovalke so pregorele.	Stroj naj pregleda strokovnjak. Motorja nikoli ne poskušajte popraviti sami. Pozor! Preverite varovalke in jih po potrebi zamenjajte.
Motor deluje počasi in ne doseže delovnega števila vrtljajev.	Prenizka napetost, poškodovane tuljave, kondenzator je pregorel.	Napetost naj preveri distributer električne energije. Motor naj pregleda strokovnjak. Kondenzator naj zamenja strokovnjak.
Motor je prehrupen. Poškodovane tuljave, okvarjen motor.	Motor naj pregleda strokovnjak.
Motor ne razvije polne moči.	Preobremenitev tokokrogov v omrežju (luči, drugi motorji itd.).	V istem tokokrogu ne uporabljajte drugih naprav ali motorjev.
Motor se hitro pregreje. P	Preobremenitev motorja, neustrezno hlajenje motorja.	Izogibajte se preobremenitvam motorja med brušenjem in očistite prah iz motorja, da zagotovite optimalno hlajenje motorja.

1. Električna sigurnost

14. Otklanjanje neispravnosti

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
