Тип продукт	Точилен апарат (шлайф)
Марка	Scheppach
Модел	BG200AL
Размери (Д x Ш x В)	400 x 200 x 390 mm
Тегло	16,5 kg
Захранване	230-240 V~ / 50 Hz, 550 W
Скорост на празен ход	2980 об/мин
Диаметър на шлифовъчните дискове	200 mm (ляв и десен)
Отвор на шлифовъчните дискове	15,88 mm
Ширина на шлифовъчните дискове	Ляв: 25 mm, Десен: 40 mm
Зърнистост на шлифовъчните дискове	Ляв: 60, Десен: 100
Продължителност на активиране	S2 30 мин (краткотрайна работа)
Ниво на звуково налягане	79 dB(A) (неопределеност 3 dB)
Ниво на звукова мощност	92 dB(A) (неопределеност 3 dB)
Основни функции	Шлайфане и полиране на метали, пластмаси и други материали
Оборудване за безопасност	Предпазни екрани, защита срещу искри, регулируем инструментален поставка, резервоар за охлаждаща вода
Поддръжка и почистване	Почиствайте след всяка употреба с влажна кърпа и черен сапун; не използвайте разтворители; проверявайте износването на шлифовъчните дискове
Износващи се части	Абразиви, въглеродни четки, шлифовъчни дискове, клиновидни ремъци
Ремонтопригодност	Ремонти само от квалифициран специалист; използвайте оригинални части
Гаранция	Законова продължителност; дефектните части се сменят безплатно при определени условия

Често задавани въпроси - BG200AL SCHEPPACH

Каква е мощността на точилния апарат Scheppach BG200AL?

Моторът има консумирана мощност 550 W при напрежение 230-240 V~ / 50 Hz.

Какви шлифовъчни дискове се доставят с BG200AL?

Два шлифовъчни диска с диаметър 200 mm: един отляво със зърнистост 60 (груб) и един отдясно със зърнистост 100 (фин).

Как да настроите разстоянието между инструменталната поставка и шлифовъчния диск?

Разстоянието не трябва да надвишава 2 mm. Затегнете инструменталната поставка към предпазния кожух с 2 шестостенни винта и 2 шайби.

Каква е максималната продължителност на непрекъсната работа?

Продължителността на активиране е S2 30 минути: след 30 минути работа при пълно натоварване спрете уреда, за да се охлади.

Мога ли да използвам точилния апарат за шлайфане на дърво или пластмаса?

Правилната употреба е шлайфане и полиране на метали, пластмаси и други подходящи материали. Не използвайте материали, съдържащи азбест или запалими.

Как да смените износен шлифовъчен диск?

1. Изключете уреда. 2. Разхлабете защитата срещу искри и предпазния екран. 3. Отстранете винта и крайната плоча. 4. Махнете външния фланец и стария диск. 5. Монтирайте новия диск (запазете картонените шайби). 6. Сглобете в обратен ред. Не затягайте прекалено гайката.

Какви предпазни средства трябва да се носят?

Винаги носете предпазни очила, шумозащита, противопрахова маска и ръкавици. Искрите и пръските са опасни.

Как да почистя точилния апарат?

Преди почистване изключете щепсела. Използвайте влажна кърпа с малко черен сапун. Не използвайте разтворители или агресивни почистващи препарати. Уверете се, че водата не прониква в уреда.

Какво да правя, ако моторът не стартира?

Проверете предпазителите, захранващия кабел и контакта. Ако проблемът продължава, накарайте машината да бъде проверена от специалист. Никога не ремонтирайте мотора сами.

Възможно ли е да се закрепи точилния апарат на работна маса?

Да, уредът разполага с отвори за монтаж на работна маса (фиг. 1, поз. 6). Завийте го здраво преди употреба, за да осигурите стабилност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BG200AL SCHEPPACH

Обяснение на символите върху уреда

	Предупреждение – За да сведете до минимум риска от нараняване, прочетете ръко-водството за експлоатация.
	Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
	Носете предпазна маска за прах. При обработката на дървесина и други материали може да се стигне до образуване на вреден за здравето прах. Не трябва да се обра-ботва съдържащ азбест материал!
	Носете защитни очила. Възниквашите по време на работа искри или излитащите от продукта трески, стърготини и прахове могат да причинят загуба на зрението.
⚠ Внимание!	В настоящите инструкции за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 235
2. Описание на уреда (Фиг. 1)...... 235
3. Обем на доставката 235
4. Употреба по предназначение 236
5. Общи указания за безопасност 236
6. Технически данни 240
7. Монтаж....241
8. Преди пускане в експлоатация.... 241
9. Управление 242
10. Почистване и поддръжка 243
11. Електрическо свързване 243
12. Съхранение....244
13. Изхвърляне и рециклиране.... 244
14. Отстраняване на неизправности 245
15. Декларация за съответствие 296

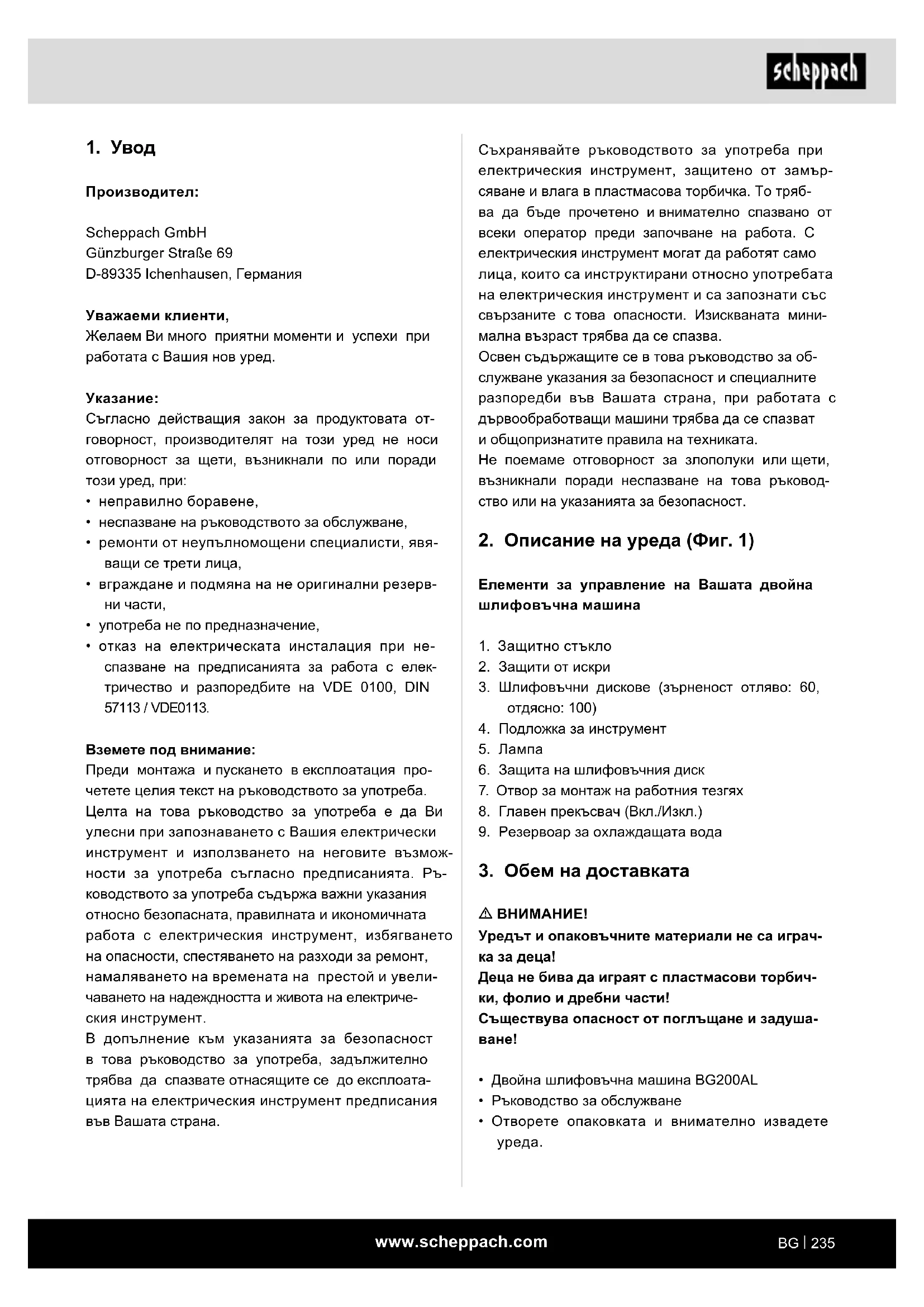

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,
- неспазване на ръководството за обслужване,
- ремонти от неупълномощени специалисти, явяващи се трети лица,
• вграждане и подмяна на не оригинални резервни части,
- употреба не по предназначение,
- отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113.

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия електрически инструмент и използването на неговите възмож- ности за употреба съгласно предписанията. Ръ- ководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с електрическия инструмент, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увели- чаването на надеждността и живота на електриче- ския инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата-цията на електрическия инструмент предписания във Вашата страна.

Съхранявайте ръководството за употреба при електрическия инструмент, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа. С електрическия инструмент могат да работят само лица, които са инструктирани относно употребата на електрическия инструмент и са запознати със свързаните с това опасности. Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за об- служване указания за безопасност и специалните разпоредби във Вашата страна, при работата с дървообработващи машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

Елементи за управление на Вашата двойна шлифовъчна машина

1. Защитно стъкло
2. Защити от искри
3. Шлифовъчни дискове (зърненост отляво: 60, отдясно: 100)
4. Подложка за инструмент
5. Лампа
6. Защита на шлифовъчния диск
7. Отвор за монтаж на работния тезгях
8. Главен прекъсвач (Вкл./Изкл.)
9. Резервоар за охлаждащата вода

3. Обем на доставката

⚠️ ВНИМАНИЕ!

Уредът и опаковъчните материали не са играчка за деца!

Деца не бива да играят с пластмасови торбички, фолио и дребни части!

Съществува опасност от поглъщане и задушаване!

• Двойна шлифовъчна машина BG200AL
• Ръководство за обслужване
- Отворете опаковката и внимателно извадете уреда.

• Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок.

4. Употреба по предназначение

Двойната шлифовъчна машина е комбиниран уред за шлифоване и полиране на метали, пластмаси и други материали, използвайки съответните шлифовъчни дискове.

Машината отговаря на действащата Директива на ЕО относно машините.

• Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в техническите данни, трябва да бъдат спазвани.
• Съответните предписания за безопасност на труда и другите, общопризнати правила на техниката на безопасност, трябва да бъдат спазвани.
• Машината може да се използва, поддържа или ремонтира само от компетентни лица, които са запознати с нея и са инструктирани относно опасностите. Своеволни промени по машината освобождават производителя от отговорност за възникнали в резултат от това щети.
• Машината може да се използва само с оригинални принадлежности и инструменти от производителя.
• Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За всякакъв вид произтичащи от това щети или наранявания отговорност носи потребителят/ операторът, а не производителят.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

Остатьчни дискове

Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:

• Докосване на шлифовъчния диск в незащитена- та зона.
• Изхвърляне на части от повредени шлифовъчни дискове.
• Изхвърляне на детайли и части от детайли.
• Увреждане на слуха при неизползване на необходимата защита за слуха.
• Увреждане на белите дробове, ако не се носи подходяща прахозащитна маска.
• Увреждания на здравето в резултат на вибрации длан-ръка, ако уредът се използва продължително време или не се направлява или поддържа правилно.
• Опасност от ток при използване на неправилни електрически свързващи проводници.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатьъчните рискове могат да бъдат намалени, ако бъдат спазвани указанията за безопасност и употребата по предназначение, както и ръко-водството за употреба като цяло.

5. Общи указания за безопасност

Общи указания за безопасност за електрически инструменти

⚠ ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.

Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.

Запазете всички указания за безопасност и инструкции за бъдещи справки.

Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) и до захранвани с акумулатор електрически инструменти (без мрежов проводник).

1. Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.

1. Безопасност при работа с електрически ток

a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Неп्रоменен щепсел и подходящи контакти намаляват риска от токов удар.
b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.
с) Пазете Вашите електрически инструменти от дъжд и влага. Проникването на вода в електрическия уред увеличава риска от токов удар.
d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.
e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.
f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

1. Безопасност на хората
   a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.
   b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.
   с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.
   d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.
   e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.
   f) Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси могат да бъдат захванати от движещи се части.
   g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.

h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.

1. Употреба и боравене с електрическия ин- струмент

a) Не претоварвайте електрически инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работнике му характеристики.

b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или изключва, е опасен и трябва да бъде ремонтиран.

с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишеното включване на инструмента.

d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият ин- струмент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни лица.

e) Поддържайте електрическите инструменти и принадлежностите грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електриче- ския инструмент. Повредените части след- ва да бъдат ремонтирани преди използва- нето на електрическия инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти.

f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.

g) Използвайте електрическия инструмент, принадлежностите и работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.

h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

1. Сервиз

a) Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.

⚠ ПРЕДУПРЕЖДЕНИЕ! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Указания за безопасност за настолните шлифо- въчни машини

a) Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, както и шлифовъчните дискове за отчупвания и пукнатини. Ако сте проверили работния инструмент и го използвате, дръжте намиращите се наблизо хора извън равнината на въртящия се работен инструмент и оставете уреда да работи в продължение на 1 минута с максимальна скорост. Повредените работни инструменти най-често се счупват за това време.

b) Допустимата скорост на работния инструмент трябва да е поне толкова висока, колкото посочената върху електрическия инструмент максимальна скорост. Принадлежности, които се въртят по-бързо от допустимото, могат да се раздробят и разлетят настрани.

с) Никога не шлайфайте върху страничните повърхности на шлифовъчния диск. Шлай-фането върху страничните повърхности може да напука шлифовъчните дискове и да ги раздалечи.

⚠️ Указания за безопасност, специфични за двойната шлифовъчна машина

• Не докосвайте захранващия кабел, ако се повреди по време на работа или се раздели на две. Веднага издърпайте щепсела и възложете ремонта на уреда на специалист или упълномощен сервизен център.
• Не използвайте уреда, ако е влажен или трябва да работите във влажна среда.
• Ако работите на открито, свържете уреда чрез автоматичен прекъсвач, задействащ се при изтичане на ток (FI) с макс. 30 mA ток на изключване. Използвайте само удължителен кабел, одобрен за използване на открито.
• При опасност незабавно издърпайте щепсела от контакта.
• Винаги извеждайте захранващия кабела назад от уреда.
• Опасност от пожар поради искрене! При шлифоване на метали се получава искрене. Затова се уверете, че няма застрашени хора и в близост до работната зона няма запалими материали.

Обработването на вредни/отровни прахове представлява риск за здравето на оператора или на намиращи се наблизо хора.

- Носета защитни очила, защита за слуха, противопрахова маска и предпазни ръкавици. Опасност от изгаряне!

Обработваният детайл се нагорещява при шлайфа- не. Никога не докосвайте мястото, което трябва да се обработи и го оставете да се охлади достатъчно.

При по-продължително шлифоване прекъсвайте обработката от време на време и оставяйте обработвания детайл да се охлади, преди да продължите с шлифоването. Не работете повече от 30 минути непрекъснато.

• Двойната шлифовъчна машина е предназначена за сухо повърхностно шлифоване на метални повърхности. Уредът може да се използва само за сухо шлайфане.
• Не трябва да се обработка съдържащ азбест материал. Азбестът се смята за канцерогенен. Не използвайте повредени шлифовъчни дискове.
• Използвайте само шлифовъчни дискове, чиито данни съвпадат с данните върху типовата табелка на машината. Скоростта на въртене трябва да е равна или по-голяма от посочената.
• Периодично регулирайте защитните държачи (искроотражателите) и защитните стъкла, за да се компенсира износването на шлифовъчните дискове. Поддържайте възможно най-малко разстояние.
• Избягвайте контакт с движещия се шлифовъчен диск.
• Не оставяйте уреда да работи без наблюдение.
• Никога не използвайте уреда за други цели.
• Преди да включите щепсела в контакта винаги се уверявайте, че уредът е изключен.
• Винаги първо включвайте уреда и след това насочвайте обработвания детайл към шлифовъчния диск. След като приключите с обработката свалете обработвания детайл и след това изключете уреда.
  • Винаги дръжте обработвания детайл с две ръце.
• Осигурете безопасно разстояние.
• След като приключите с обработката на метали- те оставете шлифовъчния/те диск/ове да спрат напълно.
• Издърпвайте щепсела от контакта при работни паузи, преди всякакви работи по уреда или не-използване на уреда.
• Работете внимателно с уреда. Уредът трябва да е винаги чист, сух и без масло и греси.
• Винаги бъдете внимателни! Обръщайте внимание на това, което правите, и подхождайте разумно. Никога не използвайте уреда, когато не сте концентрирани или не се чувствате добре.
• Шлифовъчните дискове трябва да се съхраняват така, че да не са изложени на механични повреди и вредни влияния на околната среда.

- Никога не използвайте дефектни или деформирани шлифовъчни дискове.

- Често проверявайте настройката на защитата срещу искри и съответно регулирайте износването на шлифовъчния диск. Поддържайте възможно май-малко разстояние между защитата срещу искри и шлифовъчния диск (не по-голямо от 2 mm).

- Често проверявайте настройката на подложката за инструмента и съответно регулирайте износването на шлифовъчния диск. Поддържайте възможно май-малко разстояние между защитата срещу искри и шлифовъчния диск (не по-голямо от 2 mm).

- Използвайте само шлифовъчни дискове, чиито отвор съвпада точно върху вала на двойната шлифовъчна машина. Не използвайте шлифовъчни дискове с твърде мальк отвор.

- Не презатягайте гайките на диска.

- Никога не шлифовайте със студен шлифовъчен диск. Преди да започнете да работите оставете шлифовъчния диск да работи една минута на празен ход.

- Не шлифовайте със страничните повърхности на шлифовъчния диск. Шлифовайте само с чел- ната страна.

- Не нанасяйте охлаждащо средство директно върху шлифовъчния диск. Охлаждащото средство може да повлияе на здравината на свързване на шлифовъчния диск и по този начин да доведе до повреждането му.

- При включване на уреда стойте отстрани на шлифовъчния диск.

- Насочвайте шлифовъчния диск само с челната страна. Шлифоването със страничната повърхност води до изтъняване на шлифовъчния диск, което застрашава безопасната употреба.

- Шлифоването генерира топлина. Хванете обработвания детайл едва след като се охлади достатъчно.

- Използвайте само шлифовъчни дискове, предназначени за безопасна употреба върху двойна шлифовъчна машина. Не използвайте шлифовъчни дискове, чиято посочена максимальна скорост на въртене е по-малка от оборотите на уреда.

6. Технически данни

Конструктивни размери 400 x 200 x 390 mmД x Ш x В
∅ диск отляво/отдясно 200/200 mm
ø на отвора на диска 15,88 mm
Ширина на диска отляво/отдясно	25/40 mm
Тегло 16,5 kg
Двигател 230 - 240 V~ / 50 Hz
Консумирана мощност 550 W
Обороти 2980 1/min

Запазва се правото на технически промени!

Продължителност на включване:

Продължителността на включване S2 30 мин. (кратковременен режим на работа) показва, че двигателят с номинална мощност (550 W) може да се натоварва продължително само за времето (30 мин.), посочено на типовата табелка. В противен случай двигателят ще се нагрее твърде много. По време на паузата двигателят се охлажда отново до началната си температура.

Шум

Стойностите на шума са определени съгласно EN 62841.

Ниво на звуково налягане L_pA	79 dB
Неопределеност K_pA	3 dB
Ниво на звукова мощност L_WA	92 dB
Неопределеност K_WA	3 dB

Носете защита за слуха.

Въздействието на шум може да причини загуба на слуха.

⚠ Предупреждение!

Посочената стойност на емисиите вибрации е измерена по стандартизиран метод на изпитване и може, в зависимост от вида и начина, по който електрическият инструмент се използва, да варира и в отделни случаи да е над посочената стойност.

Посочената стойност на емисиите вибрации може да бъде използвана за сравнение на даден електрически инструмент с друг.

Посочената стойност на емисиите вибрации може да бъде използвана също и за първоначална оценка на вредното въздействие.

Ограничавайте образуването на шум и вибра- циите до минимум!

• Използвайте само изправни уреди.
• Поддържайте и почиствайте редовно уреда.
• Съобразявайте начина си на работа спрямо уреда.
• Не претоварвайте уреда.
• При нужда възлагайте проверка на уреда.
• Изключвайте уреда, когато той не се използва.
• Примерни мерки за намаляване на натоварването от вибрации са носенето на ръкавици при употреба на инструмента и ограничаване на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

7. Монтаж

Преди свързването се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.

Винаги изтегляйте щепсела от контакта, преди да извършвате настройки по уреда.

Преди всякакви работи по поддръжката и монтажа издърпвайте щепсела от контакта.

• Машината трябва да се постави стабилно, т.е. да бъде завинтена върху работна маса или подобна.
• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно монтирани.
• Шлифовъчните дискове трябва да могат да се движат свободно.
• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с данните на мрежата.

⚠️ Указания за безопасност! Свържете уреда едва след като приключите с всички работи по монтажа и настройката и прочетете и разберете ръководството за експлоатация и инструкциите за безопасност.

Монтаж

Завийте подложката за инструмента (4) върху предпазителя на шлифовъчния диск с помощта на 2 шестостенни винта и 2 шайби. Максималното разстояние между шлифовъчния диск и подложка- та за инструмента трябва да е макс. 2 mm.

Затегнете защитата от искри с винт с кръстообразен шлиц и подложна шайба към защитата на шлифовъчния диск. Разстоянието до шлифовъчния диск трябва да е макс. 2 mm.

Защитни стъкла (фиг. 3, фиг. 4)

1. Монтирайте защитното стъкло към клемната пластина с помощта на 2 винта с кръстообрзен шлиц M4, подложни шайби и шестоъгълни гайки.
2. Задържащата скоба се вкарва в клемата плас- тина и се затяга с винта с полуобла ниска гла- ва М6 с подложната шайба и гайката.
3. Завинтете целия блок към защитата на шлифовъчния диск с U-образна скоба, винт с вътрешен шестостен M8 и подложна шайба.
   Защитата може да се настройва индивидуално, така че очите на потребителя да бъдат защитени по време на шлифоване.

Инструкция за експлоатация

Преди да използвате двойната мелница, обърнете внимание на следните точки:

• Задействайте главния прекъсвач. Изчакайте, докато шлифовъчният диск достигне максимальна скорост. Едва след това започнете да шлайфате.
• Дръжте обработвания детайл здраво върху подложката за инструмент и се движете бавно и равномерно към шлифовъчния диск.
• Шлайфането може да намали скоростта на шлифовъчния диск. След това намалете леко налягането, докато дискът отново достигне пълната си скорост.

⚠️ ВНИМАНИЕ:

• Малките детайли трябва да се придържат на място с клещи или подобен инструмент.
• Шлайфайте само по лицевата страна на мише- ната, никога по страните.
• Тъй като повечето материали се нагряват по вре- ме на шлайфане, обработваният детайл трябва да се обработка изключително внимателно.

9. Управление

⚠️ Внимание!

Преди пускането в експлоатация задължител- но сглобете напълно продукта!

Включване / изключване

• За да включите уреда, поставете превключвателя за включване/изключване (8) в позиция ON (ВКЛ.).
• За да изключите уреда, поставете превключвателя за включване/изключване (8) в позиция Off (Изкл.).

Започнете с шлифоването едва след като уредът достигне максимальните си обороти.

Указания за работа

• Имайте предвид, че най-добри резултати се постигат при малък натиск на обработвания детайл върху шлифовъчния диск, тъй като togава се работи с постоянни обороти. Твърде силният натиск забавя или спира шлифовъчния диск, това претоварва двигателя и води до ускоряване на работния процес.
• За Ваша собствена безопасност винаги захващайте малките детайли с преса или винтова стяга.

Шлайфане

• Поставете обработвания детайл върху опората за детайла (4) и бавно го доближете под желания ъгъл до шлифовъчния диск (3), докато го докосне.
• За да се постигне максимален резултат от шлифоването и равномерно износване на шлифовъчния диск (3), обработваният детайл трябва да се движи лесно напред и назад върху шлифовъчния диск (3).
• Винаги оставяйте обработвания детайл да се охлади.

Внимание!

Ако по време на работа дискът блокира, махнете детайла, който обработвате, и изчакайте уреда да достигна максимальните си обороти.

Смяна на шлифовъчния диск

ВНИМАНИЕ: За да избегнете наранявания, причинени от неволно стартиране на двойната шлифовъчна машина, винаги преди смяна на шлифовъчните дискове изключвайте уреда (превключвател в положение „0“) и издърпвайте щепсела от контакта.

• Разхлабете защитата срещу искри и защитното стъкло и ги издърпайте, доколкото е възможно, но не ги сваляйте.
• Разхлабете подложката за инструмента и я издърпайте, доколкото е възможно.
• Отстранете винтовете и свалете крайната плоча.
• Свалете външния фланец и стария шлифовъчен диск, поставете новия шлифовъчен диск.

Указание:

• Не сваляйте картонените дискове, закрепени отстрани на новия шлифовъчен диск, тъй като те спомагат за надеждното закрепване на фланците към шлифовъчния диск.
• Проверете новия шлифовъчен диск за пукнатини или други видими повреди и го изхвърлете, ако е необходимо.
• Поставете отново фланеца и гайката.
• С помощта на гаечен ключ затегнете леко гайката, тъй като в противен случай шлифовъчният диск може да се счупи.
  • Монтирайте отново крайната плоча.
• Настройте отново подложката за инструмента, защитата срещу искри и защитното стъкло според ръководството за монтаж.

Изтегляч за шлифовъчни дискове

Изтеглячът за шлифовъчи дискове е инструмент за изравняване на шлифовъчния диск.

Натиснете леко шлифовъчния диск – без да предизвиквате искри. Преместете изтегляча на-страни по цялата ширина на шлифовъчния диск.

⚠️ Внимание! Винаги носете защитни очила.

10. Почистване и поддръжка

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

Почистване

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя също без прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.
• Почиствайте уреда веднага след всяка употреба.
• Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внимавайте за това, да не може да попадне вода във вътрешността на уреда. Проникването на вода в електрическия уред увеличава риска от токов удар.

Поддръжка

Във вътрешността на уреда няма други части, изискващи поддръжка.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: Шлифовъчен материал, въглена контактна вложка, наточващи дискове, ъглов шаблон, клиновиден ремък

* не са включени задължително в обема на доставката!

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания. Работи по монтаж, ремонт и поддръжка на електрическата инсталация могат да се извършват само от специалист.

Важни указания

Електродвигателят е в изпълнение за режим на работа S 1. При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.

Повреден свързващ електрически проводник

По свързващите електрически проводници често възникват повреди в изолацията.

Причини за това могат да бъдат:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващят проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.

Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.

Двигател на променлив ток

• Мрежовото напрежение трябва да е 230 - 240 V\~.
• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя
  • Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя

Вид на свързването Y

Ако проводникът за свързване към мрежата на този продукт се повреди, то той трябва да бъде сменен от производителя, от неговата сервисна служба или от подобно квалифицирано лице, за да се избегнат опасности.

12. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната опаковка.

13. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

- Електрическото и електронното оборудване може да се предава безплатно на следните места:

• Публични събирателни пунктове (например дворове на общински сгради).
• Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
• Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.
• За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

- Ако новият електрически уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

14. Отстраняване на неизправности

Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако продуктът Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Неизправност Възможна причина Отстраняване
Двигателят не се стартира.	Дефектен двигател, кабел или щепсел, изгорели предпазители.	Възложете проверката на машината на специалист. Никога не ремонтирайте двигателя сами. Внимание! Проверете предпазителите и ги сменете, ако е необходимо.
Двигателят се стартира бавно и не достига работните обороти.	Прекалено ниско напрежение, повредени намотки, изгорял кондензатор.	Възложете проверка на напрежението на доставчика на електроенергия. Възложете проверка на двигателя на специалист. Възложете смяна на кондензатора на специалист.
Двигателят създава прекалено силен шум.	Повредени намотки, дефектен двигател.	Възложете проверка на двигателя на специалист.
Двигателят не достига пълна мощност.	Токовите вериги в мрежата са претоварени (лампи, други двигатели и т.н.).	Не използвайте други уреди или двигатели на същата токова верига.
Двигателят прегрява лесно.	Претоварване на двигателя, недостатъчно охлаждане на двигателя.	Избягвате претоварване на двигателя по време на шлайфане и отстранявайте прахът от двигателя, за да осигурите максимально охлаждане на двигателя.

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
