ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BD 5070 R Classic Bp Pack Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification 90 FI- 1 Πριν την πρώτη χρήση της συ- σκευής σας, διαβάστε αυτές τις οδηγίες, ενεργήστε σύμφωνα με αυτές και φυλάξτε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν την πρώτη χρήση της συσκευής, δια- βάστε και τηρείτε τις παρούσες οδηγίες χρήσης και το συνοδευτικό έντυπο οδηγιών ασφαλείας για συσκευές καθαρισμού με βούρτσες 5.956-251.0. Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με τη μέγιστη ανωφέρεια, που αναγράφεται στην ενότητα "Τεχνικά χαρα- κτηριστικά". 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι χειριστές πρέπει να εκπαιδευτούν κατάλ- ληλα στη χρήση αυτής της συσκευής. Η συσκευή πρέπει να σταθμεύεται με ασφά- λεια μετά τη χρήση! Οι διατάξεις ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τίθενται εκτός λειτουργίας ή να πα- ρακάμπτονται οι λειτουργίες τους. Θέτει τον κινητήρα εκτός λειτουργίας, μετά από σύντομη καθυστέρηση, όταν ο οδηγός φύγει από τη θέση του στη διάρκεια της ερ- γασίας ή, αντίστοιχα, στη διάρκεια της οδή-

Για άμεσα απειλητικό κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό ή και θανάσιμο τραυματισμό. 몇 ΠΡΟΦΥΛΑΞΗ Υπόδειξη πιθανώς επικίνδυνης κατάστα- σης, η οποία μπορεί να οδηγήσει σε ελα- φρείς τραυματισμούς.

Υπόδειξη πιθανώς επικίνδυνης κατάστα- σης, η οποία μπορεί να οδηγήσει σε υλικές

Αυτή η ηλεκτρική σκούπα στίλβωσης και αναρρόφησης χρησιμοποιείται για τον υγρό καθαρισμό επίπεδων δαπέδων. – Με τη ρύθμιση της ποσότητας νερού και καθαριστικού υγρού, η συσκευή μπορεί να προσαρμόζεται εύκολα στην εκάστο- τε εργασία καθαρισμού. Η δοσολογία καθαριστικού υγρού προ- σαρμόζεται κατά την προσθήκη στο δο-

– Η συσκευή διαθέτει ένα δοχείο καθαρού νερού και ένα δοχείο ακάθαρτου νερού (80 λίτρων έκαστο). Έτσι ο καθαρισμός είναι αποτελεσματικός και αυξάνεται η διάρκεια χρήσης. – Το πλάτος εργασίας των 510 mm επι- τρέπει την αποτελεσματική χρήση για μεγάλα χρονικά διαστήματα. – Οι μπαταρίες επιλέγονται με βάση τη δι- άρθρωση (βλ. σχετικά το κεφάλαιο "Συ- νιστώμενες μπαταρίες")

Ανάλογα με την εκάστοτε εργασία καθαρι- σμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.kaercher.com. Η συσκευή αυτή προορίζεται για επαγγελ-

βιομηχανική χρήση, π.χ. σε ξε- νοδοχεία, σχολεία, νοσοκομεία, εργοστά- σια, καταστήματα, γραφεία και εταιρείες ενοικιάσεων. Χρησιμοποιείτε αυτή τη συσκευή αποκλει- στικά και μόνο σύμφωνα με τα στοιχεία στις παρούσες οδηγίες χρήσης. – Η συσκευή επιτρέπεται να χρησιμοποι- είται μόνον για τον καθαρισμό λείων δα- πέδων μη ευαίσθητων στην υγρασία ή στο γυάλισμα. – Αυτή η συσκευή προορίζεται για χρήση σε εσωτερικούς χώρους. – Η θερμοκρασία χρήσης κυμαίνεται με- ταξύ +5°C και +40°C. – Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ.

– Η συσκευή επιτρέπεται να εξοπλίζεται μόνο με γνήσια εξαρτήματα και ανταλ-

– Η συσκευή δεν προορίζεται για τον κα- θαρισμό δρόμων δημόσιας κυκλοφορί-

– Η συσκευή δεν πρέπει να χρησιμοποι- είται σε δάπεδα ευαίσθητα στην πίεση. Λάβετε υπόψη το επιτρεπόμενο επιφα- νειακό φορτίο του δαπέδου. Το επιφα- νειακό φορτίο που προκαλείται από τη συσκευή αναγράφεται στα τεχνικά στοι-

– Η συσκευή δεν είναι κατάλληλη για χρή- ση σε χώρους όπου υφίσταται κίνδυνος

– Η συσκευή δεν επιτρέπεται να αναρρο- φά εύφλεκτα αέρια, μη αραιωμένα οξέα ούτε διαλύτες. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρω- ση των υλικών που χρησιμοποιούνται στη συσκευή. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέ- ωση εντός της προθεσμίας εγγύησης, εφό- σον οφείλονται σε σφάλμα υλικού ή κατα- σκευής. Σε περίπτωση εγγύησης απευθυν- θείτε στον προμηθευτή σας ή στο πλησιέ- στερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγο-

Περιεχόμενα Υποδείξεις ασφαλείας . . . . . . . EL 1 Λειτουργία . . . . . . . . . . . . . . . . EL 1 Προβλεπόμενη χρήση . . . . . . . EL 1 Προστασία του περιβάλλοντος EL 1 Εγγύηση . . . . . . . . . . . . . . . . . EL 1 Όργανα χειρισμού . . . . . . . . . . EL 2 Πριν την πρώτη χρήση . . . . . . EL 3 Λειτουργία . . . . . . . . . . . . . . . . EL 4 Μεταφορά . . . . . . . . . . . . . . . . EL 5 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση . . . . . EL 6 Αντιμετώπιση βλαβών . . . . . . . EL 7 Παρελκόμενα . . . . . . . . . . . . . . EL 7 Τεχνικά χαρακτηριστικά . . . . . . EL 8 Παρελκόμενα και ανταλλακτικά EL 8 Δήλωση συμμόρφωσης EΕ . . . EL 8 Υποδείξεις ασφαλείας Διατάξεις ασφαλείας Διακόπτης καθίσματος Σύμβολα επάνω στη συσκευή

Κίνδυνος λόγω ηλεκτροπληξί- ας κατά τη διάρκεια της φόρτι- σης. Μην αφαιρείτε τα προστα- τευτικά καπάκια από τους πό- λους της μπαταρίας και φροντί- ζετε ώστε να τοποθετούνται

Προβλεπόμενη χρήση Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικούς κάδους ανακύκλωσης. Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθε- νται για ανακύκλωση. Οι μπα- ταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να κατα- λήγουν στο περιβάλλον. Επο-

παλιές συσκευές πρέπει να παραδίδονται σε κα- τάλληλους φορείς ανακύκλω-

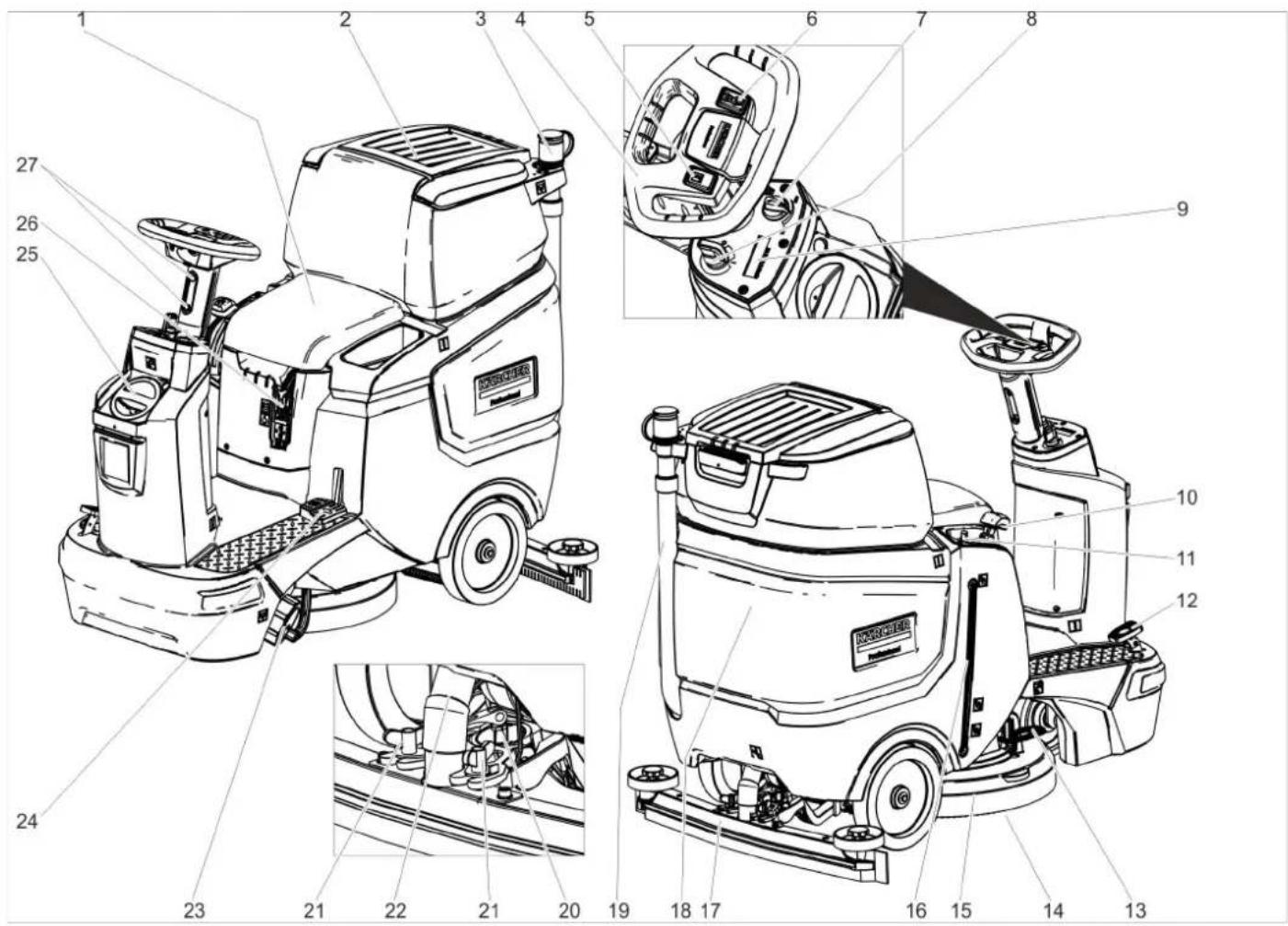

91EL- 2 1 Κάθισμα 2 Καπάκι δοχείου βρόμικου νερού 3 Διάταξη δοσομέτρησης βρώμικου νε-

4 Τιμόνι 5 Πλήκτρο κόρνας 6 Διακόπτης κατεύθυνσης πορείας 7 Περιστρεφόμενο κουμπί ταχύτητας ερ-

8 Διακόπτης με κλειδί 9 Οθόνη 10 Μοχλός μπάρας αναρρόφησης 11 Κουμπί ρύθμισης ποσότητας νερού 12 Πεντάλ γκαζιού 13 Πεντάλ αλλαγής βουρτσών 14 Δισκοειδής βούρτσα 15 Κεφαλή καθαρισμού 16 Ένδειξη στάθμης καθαρού νερού 17 Μπάρα αναρρόφησης * 18 Δοχείο ακάθαρτου

19 Ελαστικός σωλήνας απορροής ακά- θαρτου νερού 20 Περιστρεφόμενη λαβή για κλίση της μπάρας αναρρόφησης 21 Πεταλούδα για τη στερέωση της μπά- ρας αναρρόφησης 22 Ελαστικός σωλήνας αναρρόφησης 23 Πώμα δοχείου καθαρού νερού με φίλ- τρο καθαρού νερού 24 Πεντάλ ανόδου/καθόδου κεφαλής κα-

25 Καπάκι δοχείου καθαρού νερού Άνοιγμα πλήρωσης καθαρού νερού 26 Βύσμα μπαταρίας 27 Ρύθμιση ύψους τιμονιού

• δεν περιλαμβάνεται στον παραδοτέο εξο-

– Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα. – Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι. ** Προαιρετικά Όργανα χειρισμού Χρωματική σήμανση Σύμβολα επάνω στη συσκευή Βύσμα μπαταρίας Στάθμη πλήρωσης δο- χείου καθαρού νερού 25% Δοσολογία διαλύματος

Άνοδος / κάθοδος κεφα- λής καθαρισμού Πεντάλ αλλαγής βουρ-

Άνοδος / κάθοδος μπά- ρας αναρρόφησης Βάση σφουγγαρόπα-

Άνοιγμα εκροής δοχείου καθαρού νερού Άνοιγμα εκροής δοχείου ακάθαρτου νερού Σημείο πρόσδεσης 92 EL- 3

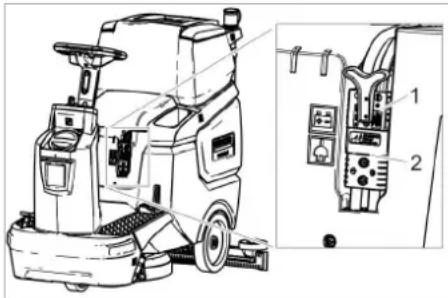

ΚΙΝΔΥΝΟΣΚίνδυνος έκρηξης! Επάνω στις μπαταρίες μην τοποθετείτε ερ- γαλεία ή παρόμοια αντικείμενα. Βραχυκύ- κλωμα και κίνδυνος έκρηξης. Κίνδυνος τραυματισμού. Ποτέ μην φέρνετε πληγές σε επαφή με μόλυβδο. Πάντα καθα- ρίζετε τα χέρια σας μετά την εργασία με Για τη συσκευή απαιτούνται 2 μπαταρίες

Πλήρες σετ (24 V/105 Ah) με καλώδιο σύνδεσης, αρ. παραγγελίας 4.039-287.0 Στην παραλλαγή "Pack", οι μπαταρίες είναι ήδη ενσωματωμένες. Αποσυνδέστε το φις της μπαταρίας. Στρέψτε το δοχείο βρώμικου νερού προς τα πίσω. 1 Οδηγός απόστασηςΠΡΟΣΟΧΗ Κίνδυνος πρόκλησης ζημιάς. Προσέξτε τη σωστή σύνδεση των πόλων. Συνδέστε τους πόλους με τα καλώδια σύνδεσης που συνοδεύουν τη συ

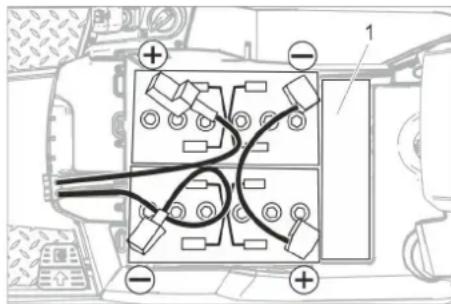

Στερεώστε το καλώδιο σύνδεσης στους ακόμα ελεύθερους πόλους των μπατα- ριών (+) και (-). Ελέγξτε τη σωστή τοποθέτηση των προστατευτικών καπακιών των πόλων. Συνδέστε το φις μπαταρίας. Κίνδυνος ζημιάς λόγω πλήρους εκφόρτι- σης. Πριν από την έναρξη λειτουργίας του οχήματος φορτίστε τις μπαταρίες. Η συσκευή διαθέτει διάταξη προστασίας από πλήρη εκφόρτιση, δηλαδή σε περί- πτωση επίτευξης της ελάχιστης επιτρεπτής χωρητικότητας, η συσκευή μπορεί μόνον να κινείται. Ο μηχανισμός περιστροφής βουρτσών και η αναρρόφηση δεν λειτουργούν πλέον Οδηγήστε τη συσκευή κατευθείαν στο φορτιστή, αποφεύγοντας τις ανωφέρει- ες.Υπόδειξη: Όταν χρησιμοποιείτε άλλες μπαταρίες (π.χ. από άλλους κατασκευαστές), η προστασία εκφόρτισης για την αντίστοιχη μπα- ταρία πρέπει να επαναρυθμιστεί από την εξυπηρέτηση πελατών της Kärcher.

Κίνδυνος από ηλεκτροπληξία. Λάβετε υπό- ψη το δίκτυο ηλεκτρικού ρεύματος και την ασφάλεια – βλ. "Φορτιστής”.

Χρησιμοποιείτε τον φορτιστή μόνο σε ξηρό χώρο με επαρκή αερισμό! Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο σε περ. 10-12 ώρες. Οι προτεινόμενοι φορτιστές (κατάλληλοι για τις εκάστοτε τοποθετημένες μπαταρίες) είναι ηλεκτρονικά ρυθμισμένοι και τελειώ- νουν τη φόρτιση αυτόματα.

Κίνδυνος έκρηξης. Ο χώρος στον οποίον αποτίθεται η συσκευή για τη φόρτιση της μπαταρίας πρέπει να διαθέτει τον ελάχιστο απαιτούμενο όγκο ανάλογα με τον τύπο της μπαταρίας και εξαερισμό με την ελάχιστη απαιτούμενη κυκλοφορία αέρα (βλ. "Συνι- στώμενες μπαταρίες"). Κίνδυνος έκρηξης. Η φόρτιση μπαταριών υγρών στοιχείων επιτρέπεται μόνο όταν η δεξαμενή βρώμικου νερού είναι ανασηκω- Αδειάστε το δοχείο ακάθαρτου νερού. Φέρτε τον κλειδοδιακόπτη στη θέση "0" και βγάλτε το κλειδί. Στρέψτε το δοχείο βρώμικου νερού προς τα πίσω. 1 Βύσμα μπαταρίας, πλευρά μπαταρίας 2 Βύσμα μπαταρίας, πλευρά συσκευής Αποσυνδέστε το βύσμα της μπαταρίας από την πλευρά της μπαταρίας. ΠΡΟΣΟΧΗΚίνδυνος πρόκλησης ζημιάς! – Μην συνδέσετε τον φορτιστή με το βύ- σμα μπαταρίας στην πλευρά της συ- – Χρησιμοποιείτε μόνο τον φορτιστή που ταιριάζει στον ενσωματωμένο τύπο Υπόδειξη: Διαβάστε τις οδηγίες χρήσης του φορτιστή και λάβετε ιδιαίτερα υπόψη τις υποδείξεις ασφαλείας! Συνδέστε το βύσμα μπαταρίας στην πλευρά της μπαταρίας με τον φορτιστή. Συνδέστε το φις του φορτιστή στην πρί- Εκτελέστε τη διαδικασία φόρτισης σύμ-

με τις οδηγίες λειτουργίας του Μία ώρα πριν από τη λήξη της διαδικα- σίας φόρτισης προσθέστε αποσταγμέ- νο νερό. Προσέξτε τη σωστή στάθμη του οξέος. Η μπαταρία φέρει τα αντί- στοιχα σύμβολα. Στο τέλος της διαδικα- σίας φόρτισης πρέπει να εκφεύγουν αέρα σε όλα τα στοιχεία.

Κίνδυνος χημικών εγκαυμάτων. Η συμπλή- ρωση με νερό σε μπαταρία που φορτίζεται μπορεί να οδηγήσει σε εμφάνιση οξέος! Κατά τη χρήση οξέος μπαταρίας χρησιμο- ποιείτε προστατευτικά γυαλιά και τηρείτε τους κανονισμούς για την πρόληψη τραυ- ματισμών και καταστροφή ενδυμάτων. Ξεπλύνετε αμέσως με νερό τυχόν πιτσιλιές από οξύ σε δέρμα ή Πριν την πρώτη χρήση

Προσέξτε τις υποδείξεις επάνω στην μπαταρία, στις οδηγίες χρή- σης και στις οδηγίες λειτουργίας του οχήματος. Φοράτε προστατευτικά γυαλιά Φροντίστε ώστε τα παιδιά να μην έρχονται σε επαφή με οξέα και μπαταρίεςΚίνδυνος έκρηξης Απαγορεύονται η φωτιά, οι σπιν- θήρες, η ακάλυπτη φλόγα και το Κίνδυνος εγκαύματος από οξέα Πρώτες βοήθειεςΠροειδοποίησηΑπόρριψη Μην πετάτε την μπαταρία στον κάδο απορριμμάτωνΠροτεινόμενες μπαταρίες105 Ah - χωρίς συντήρηση Κωδ. παραγγελίας 6.654-141.0

Όγκος [m } * 2,64 Ρεύμα αέρα [m

• Ελάχιστη ροή αέρα ** μεταξύ του χώρου φόρτισης μπαταριών και του περιβάλλοντος Τοποθέτηση και σύνδεση μπαταριών Φόρτιση μπαταριών Τύπος μπαταρίας Φορτιστής 6.654-141.0 6.654-367.06.654-093.0 6.654-367.0 Μπαταρίες ελάχιστης συντήρησης (μπαταρίες με υγρά) 93EL- 4

Για τη συμπλήρωση του υγρού μπαταριών χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (EN 50272-T3). Μην χρησιμοποιείτε πρόσθετα (τα λεγόμενα βελτιωτικά), διότι σε αυτή την περίπτωση παύει να ισχύει οποιαδήποτε εγγύηση. Στρέψτε τον κλειδοδιακόπτη στο "0". Αποσυνδέστε το φις της μπαταρίας. Στρέψτε το δοχείο βρώμικου νερού προς τα πίσω. Αποσυνδέστε το καλώδιο από τον αρ- νητικό πόλο της μπαταρίας. Αποσυνδέστε τα υπόλοιπα καλώδια από τις μπαταρίες. Αφαιρέστε τις μπαταρίες. Απορρίψτε τις χρησιμοποιημένες μπα- ταρίες σύμφωνα με τους ισχύοντες κα-

Η τοποθέτηση της βούρτσας περιγράφεται στο κεφάλαιο "Εργασίες συντήρησης" Τοποθετήστε τη μπάρα αναρρόφησης στη σχετική θέση ανάρτησης έτσι, ώστε το μορφοποιημένο έλασμα να βρίσκεται πάνω από τη θέση ανάρτησης. Σφίξτε τις πεταλούδες. Κουμπώστε τον ελαστικό σωλήνα αναρρόφησης. Ξεβιδώστε και τις δυο βίδες γα τη ρύθ- μιση του ύψους του τιμονιού. Ρυθμίστε το τιμόνι στο επιθυμητό ύψος. Σφίξτε και τις δύο βίδες.

Κίνδυνος πρόκλησης ζημιάς! Μην αποσυνδέετε το φις της μπαταρίας κατά τη διάρκεια της λειτουργίας.

Προκειμένου να απενεργοποιήσετε άμεσα όλες τις λειτουργίες, φέρτε τον κλειδοδιακό- πτη στη θέση "0". Καθίστε στο κάθισμα. Φέρτε τον κλειδοδιακόπτη στη θέση "1". Η οθόνη εμφανίζει διαδοχικά: – Χρονικό διάστημα μέχρι το επόμενο σέρβις από την εξυπηρέτηση πελατών – Έκδοση λογισμικού, πίνακας χειρισμού – Κατάσταση φόρτισης της μπαταρίας και πλήθος ωρών λειτουργίας

Κίνδυνος ατυχήματος. Πριν από κάθε χρή- ση πρέπει να ελέγχετε τη λειτουργία του χει- ρόφρενου σε μια επίπεδη επιφάνεια. Ενεργοποιήστε τη συσκευή. Ρυθμίστε τον διακόπτη κατεύθυνσης κί- νησης στη θέση "εμπρός". Πιέστε ελαφρά το πεντάλ γκαζιού. Το φρένο πρέπει να ξεκλειδώσει ακου- στικά. Η συσκευή πρέπει να αρχίσει

κυλά ελαφρά στο επίπεδο. Μόλις αφή- σετε το πεντάλ, το φρένο κλείνει με χα- ρακτηριστικό ήχο. Εάν δεν συμβούν τα παραπάνω, θέστε τη συσκευή εκτός λειτουργίας και καλέστε το τμήμα εξυ- πηρέτησης πελατών.

Κίνδυνος ατυχήματος. Εάν η συσκευή δεν φρενάρει, ακολουθήστε την εξής διαδικα-

Αν η συσκευή δεν σταματήσει πάνω σε ράμπα με κλίση πάνω από 2%, ο κλει- δοδιακόπτης δεν επιτρέπεται να τεθεί στο 0. Η συσκευή πρέπει να συνεχίσει να λειτουργεί μέχρι που να βρεθεί πάνω σε οριζόντια επιφάνεια. Όταν φτάσετε σε οριζόντια επιφάνεια πρέπει να σταματήσετε τη συσκευή και να καλέσετε το τμήμα εξυπηρέτησης

Επιπλέον πρέπει να τηρούνται οι υπο- δείξεις συντήρησης φρένων.

Κίνδυνος ανατροπής όταν η ανοδική κλίση είναι πολύ μεγάλη. Στην κατεύθυνση της κίνησης, η ανοδι- κή κλίση επιτρέπεται να είναι μόνο έως 8%. Στις ανωφέρειες και τις κατωφέρειες οδηγείτε μόνο κατά μήκος και μην στρί-

Κίνδυνος ανατροπής όταν η ταχύτητα στις στροφές είναι πολύ μεγάλη. Κίνδυνος ολίσθησης σε υγρό

Οδηγείτε αργά στις στροφές. Κίνδυνος ανατροπής σε μη σταθερό έδα-

Μετακινείτε το μηχάνημα μόνο πάνω σε σταθερό έδαφος. Κίνδυνος ανατροπής σε περίπτωση μεγά- λης πλευρικής κλίσης. Εγκάρσια προς τη διεύθυνση της κίνη- σης, η ανοδική κλίση επιτρέπεται να εί- ναι μόνο έως 8%. Καθίστε στο κάθισμα.

τον μοχλό της μπάρας αναρ- ρόφησης προς τα πάνω και ασφαλίστε

Πιέστε προς τα κάτω το πεντάλ της κε- φαλής καθαρισμού και ασφαλίστε το. Φέρτε τον κλειδοδιακόπτη στη θέση "1". Ρυθμίστε την κατεύθυνση πορείας με τον αντίστοιχο διακόπτη στο τιμόνι. Καθορίστε την ταχύτητα πορείας, πα- τώντας το πεντάλ

Σταμάτημα μηχανήματος: Αφήστε το πεντάλ γκαζιού.

Όταν η κεφαλή καθαρισμού είναι ανυψωμέ- νη η μέγιστη ταχύτητα δεν επηρεάζεται από το περιστροφικό κουμπί της ταχύτητας ερ-

Η κατεύθυνση πορείας μπορεί να αλλάξει επίσης και κατά τη διάρκεια του καθαρι- σμού. Έτσι μπορεί να καθαριστεί εντατικά ένα επιλεγμένο σημείο, μετακινώντας το μηχάνημα εμπρός πίσω. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος πρόκλησης ζημιάς. Χρησιμοποι- είτε μόνο τα συνιστώμενα υγρά καθαρι- σμού. Για άλλα υγρά καθαρισμού, ο χρή- στης φέρει την ευθύνη για τον αυξημένο κίν- δυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον υγρά καθαρισμού χωρίς διαλύτες, υδροχλωρικό και υδρο- φθορικό οξύ. Λάβετε υπόψη τις υποδείξεις ασφαλείας

Μην χρησιμοποιείτε υγρά καθαρισμού που αφρίζουν πολύ. Μέγιστες διαστάσεις μπαταρίας Μήκος 408 Πλάτος 348 Ύψος 284 Αφαίρεση μπαταριών Τοποθέτηση των βουρτσών Συναρμολόγηση μπάρας αναρρόφησης Ρύθμιση τιμονιού

Ενεργοποίηση συσκευής Έλεγχος χειρόφρενου

Πλήρωση με υλικά λειτουργίας Καθαριστικά υγρά Χρήση Καθαριστι-

Καθαρισμός συντήρησης όλων των δαπέδων με αντο- χή στο νερό RM 746 RM 780 Καθαρισμός συντήρησης γυαλιστερών επιφανειών (π.χ. γρανίτης) RM 755 es Καθαρισμός συντήρησης και βασικός καθαρισμός βιο- μηχανικών δαπέδων RM 69 ASF Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λί-

RM 753 Καθαρισμός συντήρησης πλακιδίων σε χώρους υγιει-

RM 751 Καθαρισμός και απολύμαν- ση σε χώρους υγιεινής RM 732 Αφαίρεση επίστρωσης για δάπεδα ανθεκτικά στα αλκά- λια (π.χ. PVC) RM 752 Αφαίρεση επίστρωσης δα- πέδων λινέλαιου RM 754 94 EL- 5 Ανοίξτε το καπάκι του δοχείου καθαρού

Γεμίστε το δοχείο μέχρι τη μέση με κα- θαρό νερό (μέχρι 50 °C). Προσθέστε υγρό καθαρισμού. Γεμίστε το δοχείο τελείως με νερό. Κλείστε το καπάκι του δοχείου καθαρού

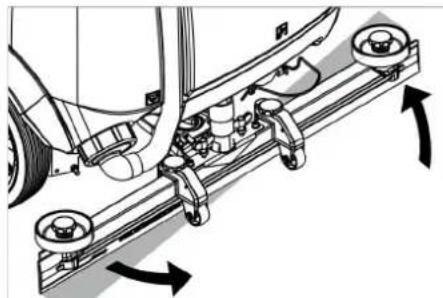

Για βελτίωση του αποτελέσματος αναρρό- φησης σε δάπεδα με πλακάκια η μπάρα αναρρόφησης μπορεί να έρχεται σε λοξή θέση με γωνία έως και 5°. Λύστε τις πεταλούδες. Περιστρέψτε τη μπάρα αναρρόφησης. Σφίξτε τις πεταλούδες. Σε περίπτωση ανεπαρκούς αναρρόφησης μπορεί να αλλάζει η κλίση της ευθείας μπά- ρας αναρρόφησης. 1 Περιστρεφόμενη λαβή 2 Μοχλός σύσφιξης Σηκώστε τον μοχλό σύσφιξης. Ρυθμίστε την περιστρεφόμενη λαβή για

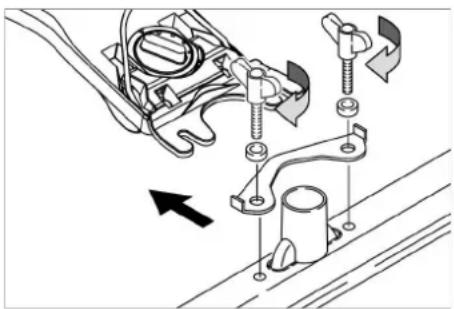

της μπάρας αναρρόφησης. Πιέστε τον μοχλό σύσφιξης προς τα κά-

Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλέων αναρρόφησης κατά την επαφή με το δάπεδο. Δοκιμάστε να προσαρμόσετε τις περι- στρεφόμενες λαβές για τη ρύθμιση του ύψους, ώσπου να επιτύχετε το καλύτε- ρο αποτέλεσμα αναρρόφησης. Ρυθμίστε την ποσότητα νερού με το κουμπί ρύθμισης, ανάλογα με τον βαθ- μό ρύπανσης στην επίστρωση δαπέ-

Κάντε τις πρώτες προσπάθειες καθαρι- σμού με ελάχιστη ποσότητα νερού. Αυξά- νετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού. Καθίστε στο κάθισμα. Φέρτε τον κλειδοδιακόπτη στη θέση "1". Ρυθμίστε την κατεύθυνση πορείας με τον αντίστοιχο διακόπτη στο τιμόνι. Περιστρέψτε το περιστρεφόμενο κου- μπί ταχύτητας εργασίας στην επιθυμη-

Κατά τη διάρκεια της ρύθμισης εμφανί- ζεται η ταχύτητα στην οθόνη. Η ένδειξη είναι σε ποσοστό ως προς τη μέγιστη ταχύτητα. Ρυθμίστε την ποσότητα νερού στη ρυθ- μιστική βαλβίδα.

Τραβήξτε το κάτω μισό της λαβής του μοχλού της μπάρας αναρρόφησης προς τα πάνω και κρατήστε το σταθερά. Πιέστε τον μοχλό της μπάρας αναρρό- φησης προς τα κάτω. Η μπάρα αναρρόφησης χαμηλώνει και η αναρρόφηση ξεκινάει. Πιέστε το πεντάλ της κεφαλής καθαρι- σμού προς τα κάτω και δεξιά, ελευθε- ρώστε το και αφήστε το να μετακινηθεί προς τα πάνω. Καθορίστε την ταχύτητα πορείας, πα- τώντας το πεντάλ

Η κεφαλή καθαρισμού θα χαμηλώσει, ο μηχανισμός περιστροφής βουρτσών ξεκινάει και απλώνεται διάλυμα καθαρι-

Καθαρίστε την επιφάνεια που θέλετε. Σταμάτημα μηχανήματος: Αφήστε το πεντάλ γκαζιού. Πιέστε προς τα κάτω το πεντάλ της κε- φαλής καθαρισμού μέχρι που να ασφα-

Συνεχίστε την πορεία για μια μικρή

, ώστε η συσκευή να αναρρο- φήσει το νερό που απομένει. Τραβήξτε τον μοχλό της μπάρας αναρ- ρόφησης προς τα πάνω μέχρι που να

Μετά από 10 δευτερόλεπτα αδρανεια- κής λειτουργίας ο στρόβιλος αναρρόφη- σης απενεργοποιείται. Στρέψτε τον κλειδοδιακόπτη στο "0".

Όταν γεμίσει το δοχείο ακάθαρτου νερού, ένα φλοτέρ κλείνει το άνοιγμα αναρρόφη- σης και ο στρόβιλος αναρρόφησης λειτουρ- γεί με αυξημένο αριθμό στροφών. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τηρείτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων. Βγάλτε τον ελαστικό σωλήνα απορροής ακάθαρτου νερού από το στήριγμα και βάλτε τον σε κατάλληλο δοχείο συλλο-

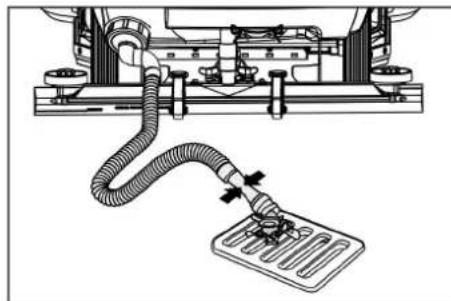

Η ροή λυμάτων μπορεί να ελέγχεται με συ- μπίεση της διάταξης δοσολογίας. Αδειάστε το νερό ανοίγοντας τη διάταξη δοσολογίας στον ελαστικό σωλήνα

Στη συνέχεια ξεπλύντε το δοχείο ακά- θαρτου νερού με καθαρό νερό. Ξεβιδώστε το καπάκι της δοχείου καθα-

Αφήστε το καθαρό νερό να φύγει. Βιδώστε το καπάκι του δοχείου καθα-

Αν χρειάζεται, φορτίστε τη μπαταρία.

Κίνδυνος τραυματισμού! Η συσκευή επιτρέ- πεται να λειτουργεί μόνο σε επιφάνειες με κλίση έως τη μέγιστη τιμή (βλ. "Τεχνικά χα- ρακτηριστικά") για φόρτωση και εκφόρτω- ση. Οδηγείτε με χαμηλή ταχύτητα. 몇 ΠΡΟΦΥΛΑΞΗ Κίνδυνος τραυματισμού και πρόκλησης ζη- μιάς! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής. Πριν από τη μεταφορά αδειάστε τα δο- χεία καθαρού και βρώμικου νερού. Αφαιρέστε τη δισκοειδή βούρτσα από την κεφαλή βουρτσών. Κατά τη μεταφορά πάνω σε οχήματα στερεώνετε το μηχάνημα σύμφωνα με τις ισχύουσες οδηγίες για αποφυγή ολί- σθησης και ανατροπής.

Καθαρό νερό Ρύθμιση μπάρας αναρρόφησης

Ρύθμιση ποσότητας νερού Λειτουργία καθαρισμού Τερματισμός καθαρισμού Εκκένωση δοχείου βρόμικου νερού Εκκένωση δοχείου καθαρού νερού Θέση εκτός λειτουργίας

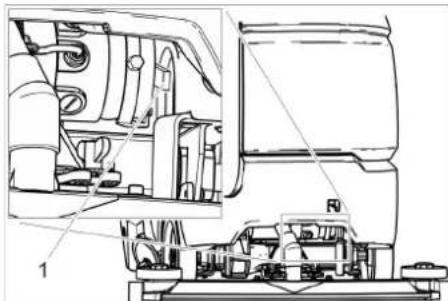

95EL- 6 1 Μοχλός απασφάλισης Πιέστε τον μοχλό απασφάλισης προς τα πάνω και σπρώξτε τη συσκευή.

Κίνδυνος ατυχήματος από φρένα που δεν πιάνουν καλά. Μετά το σπρώξιμο του μοχλού απασφάλι- σης πιέστε τον οπωσδήποτε πάλι προς τα

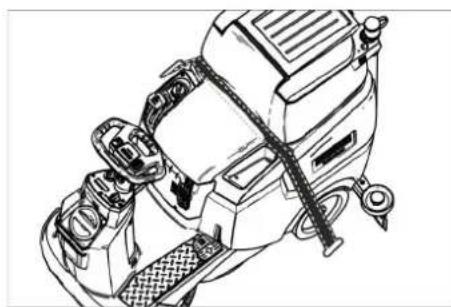

몇 ΠΡΟΦΥΛΑΞΗ Κίνδυνος τραυματισμού και πρόκλησης ζη- μιάς! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή επιτρέπεται να αποθη- κεύεται μόνο σε εσωτερικούς χώρους. Επιλέξτε το σημείο απόθεσης, λαμβά- νοντας υπόψη το επιτρεπόμενο συνολι- κό βάρος της συσκευής, ώστε να εξα- σφαλίσετε ευστάθεια.

Κίνδυνος τραυματισμού! Πριν από κάθε ερ- γασία στη συσκευή, περιστρέψτε τον κλει- δοδιακόπτη στη θέση "0" και βγάλτε το κλει- δί. Αποσυνδέστε το φις της μπαταρίας. Αδειάστε και απορρίψτε το ακάθαρτο νερό και το υπόλοιπο καθαρό νερό. 몇 ΠΡΟΦΥΛΑΞΗ Κίνδυνος τραυματισμού από την εξ αδρα- νείας κίνηση του στροβίλου αναρρόφησης. Ο στρόβιλος αναρρόφησης συνεχίζει να λειτουργεί για λίγο μετά την απενεργοποίη- ση. Εκτελείτε τις εργασίες συντήρησης μόνο μετά την πλήρη ακινητοποίηση του στροβί- λου αναρρόφησης.

Κίνδυνος πρόκλησης ζημιάς. Μην ψεκάζετε τη συσκευή με νερό και μην χρησιμοποιείτε ισχυρά υγρά καθαρισμού. Αδειάστε το ακάθαρτο νερό. Ξεπλύνετε το δοχείο βρόμικου νερού με καθαρό νερό. Grobschmutzsieb Καθαρίστε το φίλτρο χονδροειδών ρύ-

Καθαρίστε το εξωτερικό της συσκευής με υγρό πανί εμποτισμένο σε διάλυμα ήπιου καθαριστικού. Καθαρίστε τα χείλη αναρρόφησης, ελέγξτε για φθορά και αν χρειάζεται αντικαταστήστε τα. Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την, εάν είναι ανα-

Φόρτιση μπαταρίας: Εάν η φόρτιση της μπαταρίας είναι κάτω από 50%, φορτίστε την πλήρως και χωρίς διακοπές. Εάν η φόρτιση της μπαταρίας είναι πάνω από 50%, φορτίστε τη μόνο εφό- σον απαιτείται η πλήρης διάρκεια λει- τουργίας για την επόμενη χρήση.

Όταν χρησιμοποιείτε την μπαταρία τα- κτικά, φορτίζετέ την τελείως και χωρίς διακοπές τουλάχιστον μια φορά τη βδο-

Αδειάστε το δοχείο καθαρού νερού και ξεπλύνετε τις εναποθέσεις. Καθαρίστε το φίλτρο καθαρού νερού. Καθαρίστε τον πλωτήρα. Καθαρίστε το φίλτρο χνουδιών. Εάν η συσκευή παύσει να λειτουργεί προσωρινά: Εκτελέστε τη φόρτιση εξι- σορρόπησης της μπαταρίας. Ελέγξτε τους πόλους της μπαταρίας για οξείδωση και βουρτσίστε τους, εάν είναι αναγκαίο. Προσέξτε αν η σύνδεση των καλωδίων είναι σταθερή.

Ελέγξτε τις τσιμούχες μεταξύ δοχείου ακάθαρτου νερού και καπακιού για στεγα- νότητα, και, αν χρειάζεται, τις αλλάζετε. Σε μπαταρίες που χρειάζονται συντή- ρηση ελέγξτε την πυκνότητα οξέος των

Αν η συσκευή δεν πρόκειται να χρησι- μοποιηθεί για μεγάλο διάστημα αποθη- κεύστε την με πλήρως φορτισμένη την μπαταρία. Τουλάχιστον μια φορά τον μήνα φορτίζετε πλήρως την μπαταρία. Αναθέστε τον προβλεπόμενο έλεγχο στο τμήμα εξυπηρέτησης πελατών.

αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε σύμβαση συντήρη- σης με το αρμόδιο γραφείο πωλήσεων της Kärcher. Ανοίξτε το καπάκι του δοχείου ακάθαρ-

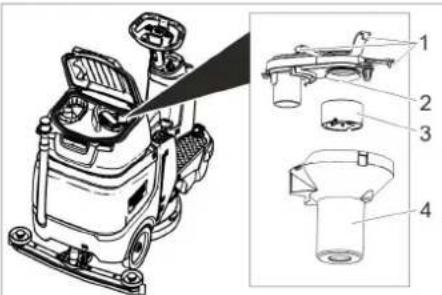

1 Άγκιστρα ασφάλισης 2 Φίλτρο χνουδιών 3 Φλοτέρ 4 Περίβλημα φλοτέρ Λύστε τα άγκιστρα ασφάλισης. Αφαιρέστε το περίβλημα του φλοτέρ προς τα κάτω. Αφαιρέστε το φλοτέρ από το

του και καθαρίστε το. Καθαρίστε το φίλτρο χνουδιών. Συναρμολογήστε ξανά όλα τα εξαρτή- ματα με την αντίστροφη σειρά. Ανοίξτε το καπάκι του δοχείου ακάθαρ-

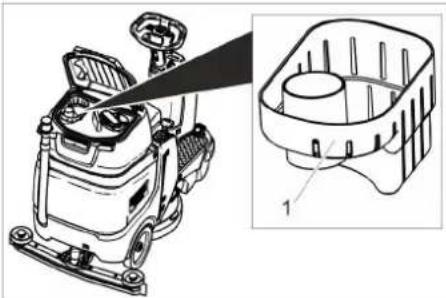

1 Σήτα χονδροειδών ρύπων Αφαιρέστε το φίλτρο χονδροειδών ρύ- πων προς τα πάνω. Ξεπλύνετε το φίλτρο χονδροειδών ρύ- πων κάτω από τρεχούμενο

Τοποθετήστε ξανά το φίλτρο στο δοχείο ακάθαρτου νερού. Αφαιρέστε την μπάρα αναρρόφησης. Ξεβιδώστε τις αστεροειδείς λαβές. Βγάλτε τα πλαστικά μέρη. Βγάζετε τα χείλη αναρρόφησης. Περάστε καινούργια χείλη αναρρόφη-

Βάλτε τα πλαστικά μέρη. Βιδώστε και σφίξτε τις σταυροειδείς λα-

Ανυψώστε την κεφαλή καθαρισμού.

το πεντάλ αλλαγής βούρτσας προς τα κάτω πέρα από την αντίσταση. Τραβήξτε τη δισκοειδή βούρτσα πλευ- ρικά προς τα έξω κάτω από την κεφαλή καθαρισμού. Κρατήστε την καινούργια δισκοειδή βούρτσα κάτω από την κεφαλή καθαρι- σμού, πιέστε την προς τα επάνω και κουμπώστε την. Σε περίπτωση κινδύνου από παγετό: Αδειάστε το δοχείο καθαρού και ακά- θαρτου νερού. Σταθμεύστε τη συσκευή σε προστατευ- μένο από τον παγετό χώρο. Προώθηση μηχανήματος

Φροντίδα και συντήρηση Πρόγραμμα συντήρησης Μετά την εργασία Κάθε εβδομάδα

Εργασίες συντήρησης Σύμβαση συντήρησης Καθαρισμός φλοτέρ και φίλτρου

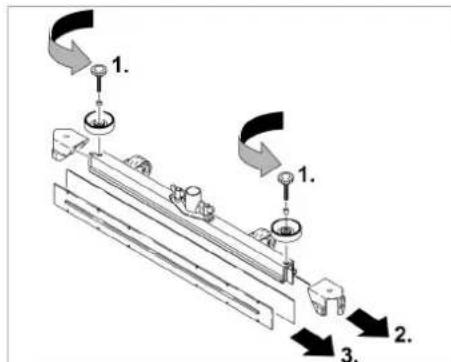

Καθαρισμός φίλτρου ογκωδών ρύπων Αντικατάσταση χειλιών αναρρόφησης Αντικατάσταση δισκοειδούς βούρτσας Αντιπαγετική προστασία 96 EL- 7

Κίνδυνος τραυματισμού! Πριν από κάθε ερ- γασία στη συσκευή, περιστρέψτε τον κλει- δοδιακόπτη στη θέση "0" και βγάλτε το κλει- δί. Αποσυνδέστε το φις της μπαταρίας. Αδειάστε και απορρίψτε το ακάθαρτο νερό και το υπόλοιπο καθαρό νερό. 몇 ΠΡΟΦΥΛΑΞΗ Κίνδυνος τραυματισμού από την εξ αδρα- νείας κίνηση του στροβίλου αναρρόφησης. Ο στρόβιλος αναρρόφησης συνεχίζει να λειτουργεί για λίγο μετά την απενεργοποίη- ση. Εκτελείτε τις εργασίες συντήρησης μόνο μετά την πλήρη ακινητοποίηση του στροβί- λου αναρρόφησης.

Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Η συσκευή δεν μπορεί να τεθεί σε λειτουργία Ο διακόπτης καθίσματος δεν είναι ενεργοποιημένος, καθίστε στο κάθισμα. Το μηχάνημα λειτουργεί μόνον όταν ο χειριστής καθίσει στη θέση του οδηγού. Συνδέστε το φις μπαταρίας. Φέρτε τον κλειδοδιακόπτη στη θέση "1". Πριν την ενεργοποίηση του κλειδοδιακόπτη πάρτε το πόδι σας από το πεντάλ γκαζιού . Αν παρόλα αυτά παρουσιαστεί σφάλμα, καλέστε το τμήμα εξυπηρέτησης πελατών. Ελέγξτε τις μπαταρίες. Αν είναι απαραίτητο, φορτίστε τις Η συσκευή δεν κινείται. Πιέστε τον μοχλό απασφάλισης προς τα κάτω (βλ. "Μεταφορά/Σπρώξιμο συσκευής"). Ανεπαρκής ποσότητα νερού Αυξήστε την ποσότητα νερού με το κουμπί ρύθμισης ποσότητας νερού. Ελέγξτε τη στάθμη του καθαρού νερού , συμπληρώστε αν χρειάζεται. Καθαρίστε το φίλτρο καθαρού νερού. Ελέγξτε τους ελαστικούς σωλήνες για τυχόν εμπλοκές, καθαρίστε τους αν χρειάζεται. Ανεπαρκής ισχύς αναρρόφη-

Το δοχείο ακάθαρτου νερού είναι γεμάτο, απενεργοποιήστε τη συσκευή και αδειάστε το δοχείο Ελέγξτε τα παρεμβύσματα μεταξύ δοχείου βρώμικου νερού και καλύμματος ως προς τη στεγανότητα,

χρειαστεί, αλλάξτε τα. Ελέγξτε το φίλτρο χνουδιών για τυχόν ρύπους και καθαρίστε το, εάν είναι απαραίτητο. Καθαρίστε τα χείλη αναρρόφησης στην μπάρα αναρρόφησης ή αντικαταστήστε τα αν χρειάζεται. Ελέγξτε, εάν είναι βουλωμένη μπάρα αναρρόφησης και καθαρίστε κατά περίπτωση. Ελέγξτε εάν είναι κλειστό το καπάκι στον ελαστικό σωλήνα απορροής βρόμικου νερού.

τον ελαστικό σωλήνα αναρρόφησης για απόφραξη, καθαρίστε αν χρειάζεται. Ελέγξτε τη στεγανότητα του ελαστικού σωλήνα αναρρόφησης, αντικαταστήστε τον αν χρειάζεται. Ελέγξτε τη στεγανότητα του ελαστικού σωλήνα εκροής ακάθαρτου νερού. Ελέγξτε τη ρύθμιση της μπάρας αναρρόφησης. Στερεώστε το (προαιρετικό) πρόσθετο βάρος στη μπάρα αναρρόφησης. Μη ικανοποιητικό αποτέλεσμα

Ελέγξτε τις βούρτσες για φθορά, αν χρειάζεται τις αλλάζετε. Ελέγξτε την καταλληλότητα του τύπου βούρτσας και του καθαριστικού υγρού. Ο στρόβιλος αναρρόφησης έχει αυξημένες στροφές Αδειάστε το δοχείο βρόμικου νερού. Καθαρίστε τον πλωτήρα. Ελέγξτε και καθαρίστε το φίλτρο χνουδιών. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης για απόφραξη, καθαρίστε αν χρειάζεται. Ελέγξτε, εάν είναι βουλωμένη μπάρα αναρρόφησης και καθαρίστε κατά περίπτωση. Η βούρτσα δεν περιστρέφεται Ελέγξτε, εάν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, απομακρύνετέ το εάν υπάρχει. Σε περίπτωση βλάβης, η οποία δεν μπορεί να αντιμετωπιστεί με τη βοήθεια αυτού του πίνακα, καλέστε το τμήμα εξυπηρέτη- σης πελατών. Παρελκόμενα Ονομασία Κωδικός εξαρτήματος

Δισκοειδής βούρτσα, κόκκινη (μέτρια, στάνταρ) 4.905-026.0 Για χρήση σε όλες τις συνήθεις εργασίες καθαρισμού. Δισκοειδής βούρτσα, σε φυσικό χρώμα (μαλακή) 4.905-027.0 Από φυσικές ίνες για καθαρισμό και γυάλισμα. Δισκοειδής βούρτσα, μαύρη (σκληρή) 4.905-029.0 Για επίμονους ρύπους και γενικό καθαρισμό. Μόνο για μη ευ- αίσθητα δάπεδα. Δίσκος στήριξης 4.762-534.0 Για καθαρισμό με δίσκους. Με ταχυσύνδεσμο και Centerlock. Τσόχινος δίσκος, κόκκινος (μέτριος μαλακός) 6.369-079.0 Για καθαρισμό όλων των δαπέδων. Τσόχινος δίσκος, πράσινος (μέτριος σκληρός) 6.369-078.0 Για καθαρισμό πολύ λερωμένων δαπέδων και γενικό καθαρι-

Τσόχινος δίσκος, μαύρος (σκληρός) 6.369-077.0 Για επίμονους ρύπους και για βαθύ καθαρισμό. Δίσκος, μπεζ (ελαφριά κόκκωση) 6.369-468.0 Για γυάλισμα και φρεσκάρισμα σκληρών και ελαστικών δαπέ-

Δίσκος, μπεζ (από φυσική τρίχα) 6.371-146.0 Μπάρα αναρρόφησης, 850 mm, ευθεία 4.777-401.0 Μπάρα αναρρόφησης, 850 mm, κυρτή 4.777-411.0 97EL- 8 Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυ- ώνται την ασφαλή και απρόσκοπτη λει- τουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στην ιστοσε- λίδα www.kaercher.com. Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύ- που κατασκευής της καθώς και στην έκδο- ση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μη- χανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται. Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμ-

Υπεύθυνος τεχνικού φακέλου: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Γερμανία) Τηλ.: [phone] Φαξ: [phone] Winnenden, 2021/11/01 Set Homebase Box 4.035-406.0 Περιστρεφόμενος φάρος 4.039-267.0 Μονάδα διαχείρισης στόλου 4.039-268.0 Στήριγμα σακούλας 4.039-269.0 Μονάδα αρχικής σάρωσης 4.039-270.0 Βάση σφουγγαρόπανου 4.039-271.0 Επίπεδη σφουγγαρίστρα 5.999-045.0 Τσιμπίδα χονδροειδών ρύπων 6.999-113.0 Τεχνικά χαρακτηριστικά

Ονομαστική τάση V24 Χωρητικότητα μπαταρίας Ah (5h) 76 / 105 Μέση κατανάλωση ισχύος W 1400 Ονομαστική ισχύς κινητή-

W300 Ισχύς κινητήρα αναρρό-

W600 Ισχύς κινητήρα βουρτσών W500 Βαθμός προστασίας IPX 3

Απόδοση αναρρόφησης, ποσότητα αέρα l/s 17 Αναρροφητική ισχύς, υποπίεση, max kPa 120 Βούρτσες καθαρισμού Πλάτος εργασίας mm 510 Διάμετρος βούρτσας mm 510 Ταχύτητα περιστροφής βούρτσας, με φορτίο 1/min 155 Ταχύτητα περιστροφής βούρτσας, χωρίς φορτίο 1/min 180 Διαστάσεις και βάρη Ταχύτητα πορείας, max km/h 6 Ανοδική κλίση εδ

Θεωρητική επιφανειακή

/h 2300 Όγκος δοχείου καθαρού

l70 Όγκος δοχείου βρώμικου

l75 Max. θερμοκρασία νερού °C 50 Θερμοκρασία περιβάλλο-

°C 5...40 Μήκος mm 1310 Πλάτος (χωρίς μπάρα αναρρόφησης) mm 590 Ύψος mm 1066 Επιτρεπόμενο συνολικό

kg 340 Βάρος μεταφοράς (άδεια δοχεία, χωρίς οδη-

kg 194 Επιβάρυνση επιφανείας (με οδηγό και γεμάτη δοχείο καθαρού νερού) Μπροστινός τροχός N/cm

Μετρημένες τιμές κατά EN 60335-2-72 Συνολική τιμή κραδασμών στους βραχίονες m/s

<2,5 Αβεβαιότητα Κ m/s

0,2 Συνολική τιμή κραδασμών έδρας καθίσματος m/s

<0,5 Αβεβαιότητα Κ m/s

0,1 Στάθμη ηχητικής πίεσης

dB(A) 66 Αβεβαιότητα K

dB(A) 2 Στάθμη ηχητικής ισχύος

dB(A) 80,3 Παρελκόμενα και ανταλλακτικά Δήλωση συμμόρφωσης EΕ Προϊόν: Εποχούμενο σάρωθρο δα-

Τύπος: 1.161-xxx Σχετικές Οδηγίες ΕΕ 2006/42/EΚ (+2009/127/EΚ) 2014/30/ΕΕ 2000/14/EΚ 2014/53/ΕΕ (TCU) Εφαρμοσμένα εναρμονισμένα πρότυ-
