ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 120250 R Bp Classic Kärcher

0,1 0,1 Mitat ja painot Pituus x leveys x korkeus mm 2082x1250x1450 2082x1250x1450 Kääntösäde oikealle mm 1350 1350 Kääntösäde vasemmalle mm 1350 1350 Tyhjä paino (ilman akkuja/sis. akut) kg 750/1200 750/1200 Sallittu kokonaispaino kg 1620 1620 Sallittu akselipaino, edessä kg 797 797 Sallittu akselipaino, takana kg 823 823 Oikeus teknisiin muutoksiin pidätetään! 134 FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Αν κατά την αφαίρεση της συσκευασίας δι- απιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Οι προειδοποιητικές πινακίδες και οι πι- νακίδες υποδείξεων που είναι τοποθε- τημένες στο μηχάνημα, παρέχουν ση- μαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλλη- λα υπόψη και τους γενικούς κανονι- σμούς ασφάλειας και πρόληψης ατυχη- μάτων που προβλέπει ο νομοθέτης. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας.

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλα- κτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Προειδοποιεί για έναν άμεσα επαπειλούμε- νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προειδοποιεί για μια ενδεχομένως επικίν- δυνη κατάσταση, η οποία μπορεί να οδηγή- σει σε σοβαρό τραυματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει

ελαφρό τραυματισμό ή υλικές βλάβες.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Γενικές υποδείξεις . . . . . . . . . . EL 1 Προστασία περιβάλλοντος EL 1 Εγγύηση. . . . . . . . . . . . . EL 1 Εξαρτήματα και ανταλλακτικά EL 1 Σύμβολα στο εγχειρίδιο οδηγι- ών . . . . . . . . . . . . . . . . . EL 1 Σύμβολα επάνω στη συσκευή EL 1 Χρήση σύμφωνα με τους κανονι- σμούς. . . . . . . . . . . . . . . . . . . . EL 2 Προβλέψιμη κακή χρήση EL 2 Κατάλληλα δάπεδα . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 2 Υποδείξεις ασφαλείας για το χειρισμό . . . . . . . . . . . . . EL 2 Υποδείξεις ασφαλείας για την κίνηση . . . . . . . . . . . . . . EL 3 Υποδείξεις ασφαλείας για συ- σκευές που λειτουργούν με μπαταρία . . . . . . . . . . . . EL 3 Συσκευές με υψηλή εκκένωση EL 3 Συσκευές με οροφή προστασί- ας οδηγού . . . . . . . . . . . EL 3 Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής. EL 3 Υποδείξεις ασφαλείας για φρο- ντίδα και συντήρηση . . . EL 3 Λειτουργία . . . . . . . . . . . . . . . . EL 3 Υποδείξεις εκφόρτωσης. . . . . . EL 3 Στοιχεία χειρισμού και λειτουργίας EL 4 Εικόνα μηχανικού σαρώθρου EL 4 Πεδίο χειρισμού . . . . . . . EL 4 Πριν τη θέση σε λειτουργία . . . EL 5 Ασφάλιση/απελευθέρωση φρέ- νου ακινητοποίησης . . . . EL 5 Έναρξη λειτουργίας . . . . . . . . . EL 5 Γενικές υποδείξεις . . . . . EL 5 Εργασίες ελέγχου και συντήρη- σης. . . . . . . . . . . . . . . . . EL 5 Υποδείξεις ασφαλείας για τους συσσωρευτές. . . . . . . . . EL 5 Φόρτιση μπαταριών. . . . EL 5 Λειτουργία . . . . . . . . . . . . . . . . EL 6 Ρύθμιση καθίσματος οδηγού EL 6 Εκκίνηση της μηχανής . . EL 6 Οδήγηση της μηχανής . . EL 6 Λειτουργία σάρωσης . . . EL 6 Άδειασμα του κάδου απορριμ- μάτων. . . . . . . . . . . . . . . EL 7 Απενεργοποίηση της μηχανής EL 7 Μεταφορά . . . . . . . . . . . . . . . . EL 7 Αποθήκευση/Απενεργοποίηση EL 7 Φροντίδα και συντήρηση . . . . . EL 7 Γενικές υποδείξεις . . . . . EL 7 Καθαρισμός . . . . . . . . . . EL 7 Διαστήματα συντήρησης EL 7 Εργασίες συντήρησης . . EL 8 Δήλωση Συμμόρφωσης των ΕE EL 10 Αντιμετώπιση βλαβών . . . . . . . EL 11 Τεχνικά χαρακτηριστικά. . . . . . EL 11 Γενικές υποδείξεις Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύ- κλωση. Για το λόγο αυτό, αποσύ- ρετε τις παλιές συσκευές σε κα- τάλληλα συστήματα συλλογής. Οι μπαταρίες, τα λάδια, τα καύσιμα και παρόμοια υλικά δεν επιτρέπεται να κατα- λήγουν στο περιβάλλον. Απορρίψτε τα υλικά αυτά μέσω των κατάλληλων συστη- μάτων αποκομιδής.

Εξαρτήματα και ανταλλακτικά Σύμβολα στο εγχειρίδιο οδηγιών Σύμβολα επάνω στη συσκευή Κίνδυνος εγκαυμάτων λόγω της υψηλής θερμο- κρασίας των επιφανειών! Πριν χρησιμοποιήσετε τη συσκευή, αφήστε την εγκατάσταση εξάτμισης να ψυχθεί επαρκώς. Εκτελείτε τις εργασίες στη συσκευή φορώντας πάντα τα κατάλληλα γάντια. Κίνδυνος σύνθλιψης από εμπλοκή στα κινητά τμή- ματα του οχήματος Κίνδυνος τραυματισμού από τα κινητά τμήματα Μην αγγίζετε με τα χέρια

Κίνδυνος πυρκαγιάς. Μην αναρροφάτε καιγόμενα ή καυτά αντικείμενα. Υποδοχή αλυσίδας / ση- μείο ανύψωσης Σημεία στήριξης γρύλου Μέγιστη κλίση εδάφους για διαδρομές με ανυψω- μένο κάδο απορριμμάτων. Στην κατεύθυνση της κίνη- σης η ανοδική κλίση μπο- ρεί να είναι μόνο έως 14

135EL- 2 Η μηχανική σκούπα προορίζεται για τον επαγγελματικό καθαρισμό επιφανειών δα- πέδων και άλλων χώρων, όπως: Χώροι στάθμευσης Εγκαταστάσεις παραγωγής Χώροι διοικητικής υποστήριξης διακίνη- σης εμπορευμάτων

Οδοί κυκλοφορίας πεζών – Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους. – Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι

– Χρησιμοποιείτε αυτή τη μηχανική σκού- πα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρι-

– Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση. – Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες

– Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρημα- τία ή εξουσιοδοτημένα από αυτόν άτο- μα επιφάνειες. – Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς). Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυ- κνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρ- μανσης, τα οποία μπορούν να αναμει- χθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδι- άλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διά- βρωση στο υλικό της μηχανής. Μην σκουπίζετε/αναρροφάτε αντιδρα- στικές μεταλλικές σκόνες (π.χ. αλουμί- νιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συν- δυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά. Μην σκουπίζετε/αναρροφάτε αντικείμε- να που καίγονται ή έχουν σχηματίσει

Η συσκευή δεν ενδείκνυται για σάρωση υλικών που είναι επικίνδυνα για την

Απαγορεύεται η παραμονή στην περιο- χή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρη-

Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή Δεν επιτρέπεται το σπρώξιμο/τράβηγ- μα ή η μεταφορά αντικειμένων με τη συ- σκευή αυτή.

– Βιομηχανικά δάπεδα – Δάπεδα χωρίς αρμούς

–Λιθόστρωτο Λόγω τήρησης της διαδρομής αέρα

διαρροής, το μηχάνημα δεν επιτρέπεται να λειτουργεί σε υψόμετρο πάνω από

(Ισχύει μόνο για τη Φινλανδία) Αν το μη- χάνημα έχει εξοπλιστεί με εύκαμπτο σωλήνα από PVC, δεν επιτρέπεται να χρησιμοποιείται σε χαμηλές θερμοκρα- σίες περιβάλλοντος (κάτω από τους 0°C). Για ερωτήσεις σχετικά με το μηχά- νημά σας επικοινωνήστε με

Kärcher. Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι

Κατά τη χρήση της συσκευής σε επικίν- δυνους χώρους (π.χ. σε πρατήρια καυ- σίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύε- ται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

Κίνδυνος τραυματισμού! Μην χρησιμοποιείτε τη συσκευή χωρίς την οροφή προστασίας από πτώση αντικειμένων σε σημεία όπου υπάρχει πιθανότητα τραυματισμού του χειριστή από αντικείμενα που πέφτουν. Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονι- σμούς. Λαμβάνετε πάντα υπόψη τις το- πικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της

Πρέπει κατά βάση να τηρούνται τα μέ- τρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα

έναρξη της εργασίας, ο χειρι- στής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν. Ο χειριστής της συσκευής είναι υπεύθυ- νος για ατυχήματα σε άλλα άτομα ή την περιουσία τους. Ο χειριστής πρέπει να φορά στενά ρού- χα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά

Πριν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα! Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρί- σκεται σε λειτουργία ο κινητήρας. Ο χει- ριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η συσκευή ασφαλιστεί έναντι των ακούσιων κινήσεων και απομα- κρυνθεί το κλειδί από τη μίζα. Για να αποτρέψετε τη μη εξουσιοδοτη- μένη χρήση της συσκευής, βγάλτε το

Η συσκευή επιτρέπεται να χρησιμοποι- είται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό

έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. Η συσκευή δεν ορίζεται για χρήση από πρόσωπα (συμπερ. των παιδιών) με περιορισμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή πρόσωπα δίχως πείρα ή/και γνώση, εκτός και εάν αυτά τα πρόσωπα επιτηρούνται από ένα πρόσωπο αρμόδιο για την ασφά-

τους ή εάν έχουν λάβει οδηγίες από το τελευταίο σχετικά με τη χρήση της συ-

Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Κίνδυνος βλάβης! Απαγορεύεται η αναρρό- φηση ταινιών, κορδονιών ή συρμάτων, κα- θώς αυτά μπορεί να τυλιχθούν γύρω από

κυλινδρικό σάρωθρο. Προσοχή στην περιστρε- φόμενη βούρτσα (λάβετε υπόψη την κατεύθυνση περιστροφής). Προειδοποίηση για επικίν- δυνη ηλεκτρική τάση! Τηρείτε την υπόδειξη! Οδηγείτε αργά! Διαβάστε τις οδηγίες λει- τουργίας και ενεργήστε

Κίνδυνος βλάβης! Μην πλένετε το φίλτρο

Χρήση σύμφωνα με τους κανονισμούς Προβλέψιμη κακή χρήση Κατάλληλα δάπεδα Υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για το

Κίνδυνος τραυματισμού! Ελέγξτε την αντο- χή του εδάφους πριν το προσπελάσετε.

Κίνδυνος ατυχήματος, κίνδυνος τραυματι-

Κίνδυνος ανατροπής, όταν η κλίση του εδά- φους είναι πολύ ανοδική. – Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 14 %. Κίνδυνος ανατροπής σε γρήγορη οδήγηση σε στροφές (ιδιαίτερα στις αριστερές στρο-

– Οδηγείτε αργά στις στροφές. Κίνδυνος ανατροπής, όταν το έδαφος είναι

– Οδηγείτε το μηχάνημα μόνο σε σταθερό

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη. – Η ανοδική κλίση, εγκάρσια προς τη δι- εύθυνση της κίνησης, μπορεί να είναι μόνο έως 10%. Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορ- τιστές που συνιστά η εταιρία Kärcher. – Πρέπει να τηρούνται οπωσδήποτε οι οδηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών. – Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό. – Οι συσσωρευτές πρέπει να διατηρού- νται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από ρύπους, π.χ. από μεταλλικές σκόνες. – Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρη-

– Απαγορεύεται η χρήση ακάλυπτης φλό- γας, ο σχηματισμός σπινθήρων ή το κά- πνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος

– Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων). – Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας! – Οι μεταχειρισμένοι συσσωρευτές πρέ- πει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/ 157 ΕΟΚ.

Κίνδυνος τραυματισμού! Κατά την εκτέλεση εργασιών στο σύστη- μα υψηλής εκκένωσης ανυψώστε τελεί- ως και ασφαλίστε το δοχείο ρύπων. Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιο-

οροφή προστασίας οδηγού (προαιρετικό) προσφέρει προστασία έναντι μεγάλων αντι- κειμένων που πέφτουν. Ωστόσο, δεν προ- σφέρει προστασία σε περίπτωση ανατρο-

Ελέγχετε καθημερινά την προστατευτι- κή οροφή για τυχόν ζημιές. Σε περίπτωση φθοράς της προστατευτι- κής οροφής, ακόμη και μόνο σε μερικά εξαρτήματα, πρέπει να την αντικαταστή- σετε ολόκληρη. Δεν επιτρέπεται καμία μετατροπή στην προστατευτική οροφή αλλά ούτε και η τοποθέτηση άλλων στοιχείων και εξαρ- τημάτων χωρίς έγκριση από την Kärcher, καθώς υπό ορισμένες συνθή- κες μπορεί να περιοριστεί η λειτουργία της προστατευτικής οροφής. Κατά τη μεταφορά πάνω σε ρυμουλκού- μενα ή οχήματα λάβετε υπόψη το καθα-

βάρος μεταφοράς) της συ-

Για τη μεταφορά του μηχανήματος, απο- συνδέστε την μπαταρία και στερεώστε καλά το μηχάνημα. Πριν από το καθάρισμα και τη συντήρη- ση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρό- πο λειτουργίας, πρέπει να απενεργο- ποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί. Κατά τις εργασίες συντήρησης και επι- σκευής σε μηχανήματα με μπαταρία ηλεκτροκίνησης πρέπει η μπαταρία να αποσυνδέεται από το ηλεκτρικό σύστη- μα του μηχανήματος (από το φις μπατα-

Κατά την εκτέλεση εργασιών στο ηλε- κτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία. Πρώτα να αποσυνδέετε τον

και μετά τον θετικό πόλο. Η επανασύνδεση γίνεται με την αντί- στροφη σειρά. Πρώτα συνδέστε τον θε- τικό πόλο και μετά τον αρνητικό. Το καθάρισμα της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή με ψεκα- σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών). Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές

Δώστε προσοχή στον έλεγχο ασφαλεί- ας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλ- λόμενες κατά τόπο συσκευές βιομηχανι- κής χρήσης.

Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια. Η μηχανική σκούπα λειτουργεί σύμφωνα με την αρχή φτιαρίσματος - σκουπίσματος. – Το περιστρεφόμενο κυλινδρικό σάρω- θρο προωθεί τα απορρίμματα απευθεί- ας στον κάδο απορριμμάτων. – Το πλευρικό σάρωθρο καθαρίζει τις γω- νίες και ακμές της υπό καθαρισμό επι- φάνειας και προωθεί τους ρύπους προς το κυλινδρικό σάρωθρο. – Η λεπτή σκόνη αναρροφάται μέσω του φίλτρου σκόνης από τον αναρροφητή-

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής! Μην χρησιμοποιείτε περονοφόρο ανυψωτικό μηχάνημα. Κατά τη μεταφόρτωση της συσκευής χρησιμοποιήστε μια κατάλληλη ράμπα ή ένα γερανό! Σε περίπτωση χρήσης ράμπας, προ- σέξτε τα εξής: Διάκενο εδάφους 70mm. Εάν η συσκευή παραδίδεται σε παλέτα, πρέπει να κατασκευαστεί μια ράμπα με τις συνοδευτικές σανίδες. Οι σχετικές οδηγίες βρίσκονται στη σε- λίδα 2 (εσωτερική σελίδα). Σημαντική υπόδειξη: κάθε σανίδα πρέπει να βιδωθεί καλά με 2 τουλάχι- στον κοχλίες. Υποδείξεις ασφαλείας για την

Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία Συσκευές με υψηλή εκκένωση Συσκευές με οροφή προστασίας

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

Υποδείξεις εκφόρτωσης Βάρος (χωρίς μπαταρίες) 750 kg* Βάρος (με μπαταρίες) 1200 kg*

• Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα. 137EL- 4

1 Πινακίδα τύπου 2 Κάθισμα (με διακόπτη επαφής καθί-

3 Τιμόνι 4 Διάταξη ασφάλισης καλύμματος της συ-

5 Κάλυμμα μηχανής 6 Πλευρικό σάρωθρο, δεξιά 7 Πρόσθιος τροχός 8 Είσοδος στην κυλινδρική σκούπα 9 Σταθερό σημείο πρόσδεσης 10 Περιστρεφόμενη προειδοποιητική λυ-

11 Καπό συσκευής δεξιά 12 Κάλυμμα, δεξιά 13 Επένδυση πίσω μέρους 14 Κινητήριος τροχός 15 Κάλυμμα, αριστερά 16 Καπό αριστερά (καπό κινητήρα) 17 Σετ μπαταριών (συμπεριλαμβάνεται μόνο στο KM 120/ 250 R Bp Pack)

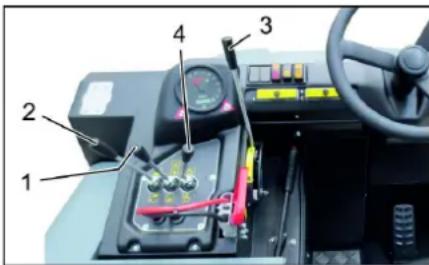

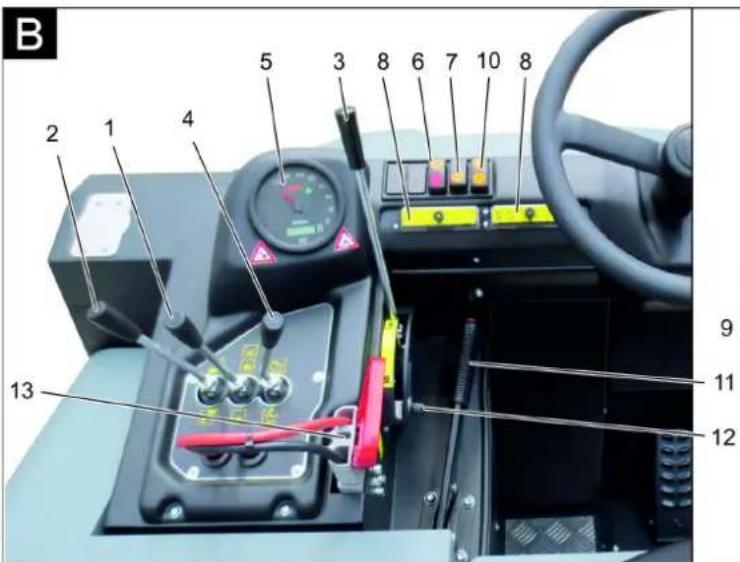

1 Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας Μοχλός προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται. Μοχλός προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται 2 Μοχλός χειρισμού δοχείου ρύπων Ανύψωση/βύθιση κάδου απορριμμά-

3 Μοχλός χειρισμού κυλινδρικής σκού-

Ανύψωση/κάθοδος κυλινδρικής σκού-

4 Μοχλός χειρισμού καπάκι δοχείου Άνοιγμα / κλείσιμο του καλύμματος δο-

5 Ενδεικτικές λυχνίες και οθόνη 6 Διακόπτης φυσητήρα και καθαρισμού

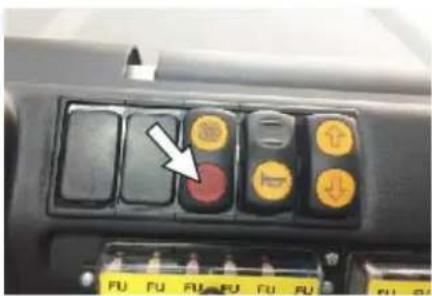

Θέση στο κέντρο: Καθαρισμός φίλτρου και φυσητήρας ανενεργά Διακόπτης πίσω: Φυσητήρας ενεργός Θέση εμπρός: Καθαρισμός φίλτρου

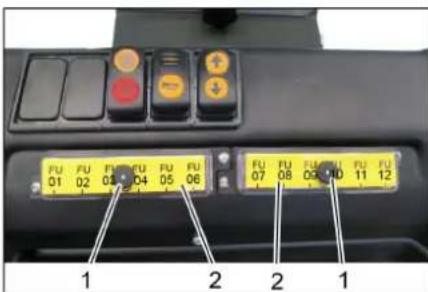

7 Διακόπτης κόρνας 8 Ασφάλειες 9 Διακόπτης ανάφλεξης με κλειδί Θέση 0: Απενεργοποίηση κινητήρα Θέση 1: Διακόπτης μίζας ανοικτός Θέση 2: Εκκίνηση του κινητήρα 10 Διακόπτης επιλογής κατεύθυνσης 11 Φρένο ακινητοποίησης 12 Ρύθμιση φθοράς / ρύθμιση επιφάνειας σκουπίσματος κυλινδρικής σκούπας 13 Φις μπαταρίας

1 Πεντάλ φρένου 2 Πεντάλ οδήγησης

1 Χωρητικότητα μπαταρίας 2 Ενδεικτική λυχνία μπαταρίας 3 Ενδεικτική λυχνία κατάστασης λειτουρ-

4 Ενδεικτική λυχνία φώτων στάθμευσης 5 Ενδεικτική λυχνία (μη συνδεδεμένη) Στοιχεία χειρισμού και λειτουργίας Εικόνα μηχανικού σαρώθρου Πεδίο χειρισμού

Ενδεικτικές λυχνίες και οθόνη 138 EL- 5 6 Ενδεικτική λυχνία φώτων διασταύρω-

7 Ενδεικτική λυχνία (μη συνδεδεμένη) 8 Ενδεικτική λυχνία εμπροσθοπορείας 9 Ενδεικτική λυχνία οπισθοπορείας 10 Μετρητής ωρών λειτουργίας Απασφαλίστε το φρένο ακινητοποίησης και πιέστε ταυτόχρονα του πεντάλ πέ-

Ασφαλίστε το φρένο ακινητοποίησης και πατήστε ταυτόχρονα το πεντάλ πέ-

Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Αφαιρέστε το κλειδί από το διακόπτη

Ασφαλίστε το χειρόφρενο. Ελέγξτε την κατάσταση φόρτισης της μπαταρίας και φορτίστε τη μπαταρία, εάν είναι απαραίτητο (βλ. κεφάλαιο "Φόρτιση μπαταρίας"). Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες στους τροχούς. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Εξετάστε τη συσκευή για βλάβες. Καθαρίστε το φίλτρο σκόνης με το πλή- κτρο καθαρισμού φίλτρου. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση. Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα- λεία ή παρόμοια αντικείμενα πάνω στη μπα- ταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

τραυματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης! – Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. – Οι χώροι μέσα στους οποίους φορτίζο- νται οι συσσωρευτές πρέπει να αερίζο- νται καλά, διότι κατά τη φόρτιση δημι- ουργείται εκρηκτικό αέριο.

Κίνδυνος τραυματισμού από οξέα! – Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. – Μετά, επισκεφθείτε αμέσως το γιατρό. – Πλύνετε με νερό την ακάθαρτη στολή.

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες.

Κίνδυνος τραυματισμού! Τηρείτε τους κανο- νισμούς ασφαλείας κατά το χειρισμό των μπαταριών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή. Λάβετε οπωσδήποτε υπόψη τις συνοδευτι- κές οδηγίες χρήσης του κατασκευαστή της μπαταρίας και ενεργήστε αναλόγως. Φορτίστε τη μπαταρία μόνο με τον κατάλλη- λο φορτιστή.

Κίνδυνος εγκαυμάτων από οξέα. Η

πλήρωση νερού όταν η μπαταρία είναι εκ- φορτισμένη μπορεί να προκαλέσει διαρροή οξέος! Στην επαφή με οξέα μπαταριών χρη- σιμοποιείτε προστατευτικά γυάλια και λαμ- βάνετε υπόψη τους κανονισμούς, ώστε να αποφύγετε τυχόν τραυματισμούς και κατα- στροφή των ενδυμάτων σας. Εάν χυθεί οξύ στο δέρμα ή στα ρούχα, ξεπλύνετε αμέσως με πολύ νερό.

Κίνδυνος βλάβης. Για την αναπλήρωση των μπαταριών χρησιμοποιείτε αποκλειστι- κά αποσταγμένο ή αφαλατωμένο νερό (VDE 0510). Μην χρησιμοποιείτε πρόσθετα (τα λεγόμενα βελτιωτικά), διότι σε αυτή την περίπτωση παύει να ισχύει οποιαδήποτε

Η χρήση άλλων μπαταριών και φορτιστών δεν συνιστάται και είναι δυνατή μόνο σε συ- νεννόηση με την υπηρεσία εξυπηρέτησης της KÄRCHER. Τραβήξτε το βύσμα μπαταρίας από το μηχάνημα και συνδέστε το βύσμα στο

Συνδέστε το βύσμα του φορτιστή σε μια κατάλληλη πρίζα 16Α. Ο φορτιστής φορτίζει αυτόματα. Διατηρείτε ανοικτά τα δύο καλύμματα του κινητήρα κατά τη διαδικασία φόρτι-

Υπόδειξη: Όταν φορτιστούν οι μπατα- ρίες, αποσυνδέστε το φορτιστή πρώτα από την πρίζα και μετά από τις μπατα-

Δώστε βάση οπωσδήποτε στις οδηγίες του κατασκευαστή συσσωρευτών και ενεργήστε

–Ένδειξη φορτιστής της μπαταρίας στο

Η μπαταρία είναι φορτισμένη. –Ένδειξη φορτιστής της μπαταρίας στο

Η μπαταρία είναι κατά το ήμισυ εκφορ-

–Ένδειξη φορτιστής της μπαταρίας στο

Η μπαταρία είναι σχεδόν εκφορτισμένη. Η λειτουργία σάρωσης θα τερματιστεί αυτόματα σε λίγο. – Η ενδεικτική λυχνία ανάβει με κόκκινο Η μπαταρία είναι εκφορτισμένη. Η λει- τουργία σάρωσης θα τερματιστεί αυτό- ματα (η επανέναρξη της λειτουργίας των μονάδων σάρωσης είναι δυνατή μόνον μετά τη φόρτωση της μπαταρί-

Οδηγήστε τη μηχανή κατευθείαν στον σταθμό φόρτισης, αποφεύγοντας την οδήγηση σε ανωφέρειες. Πριν τη θέση σε λειτουργία Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης Έναρξη λειτουργίας Γενικές υποδείξεις Εργασίες ελέγχου και συντήρησης Καθημερινά πριν την έναρξη λειτουργίας Υποδείξεις ασφαλείας για τους συσσωρευτές Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος! Να φοράτε προστατευτικά γυα-

Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές! Κίνδυνος έκρηξης! Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα! Κίνδυνος τραυματισμού από

Πρώτες βοήθειες! Προειδοποιητική παρατήρηση!

Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων! Προειδοποίηση για επικίνδυνη ηλεκτρική τάση! Φόρτιση μπαταριών Συνιστώμενες μπαταρίες, φορτιστές Κωδικός παραγ-

Συσσωρευτής 36 V, 360 Ah, (σε κάδο, με ελάχιστη συντήρηση)* 6.654-282.0 Φορτιστής 36 V, 50 A 6.654-283.0

• Η συσκευή χρειάζεται 1 συσσωρευτή Έλεγχος και διόρθωση στάθμης υγρών του συσσωρευτή Ελέγξτε την κατάσταση φόρτισης της

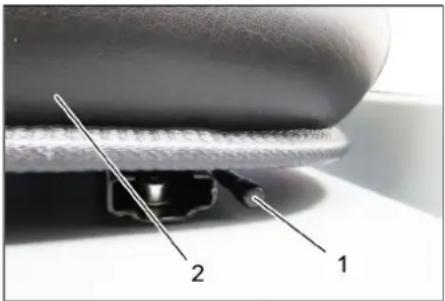

139EL- 6 Φορτίστε το συσσωρευτή. 1 Μοχλός ρύθμισης καθίσματος 2 Κάθισμα οδηγού Τραβήξτε προς τα έξω το μοχλό ρύθμι- σης του καθίσματος. Μετακινήστε το κάθισμα, αφήστε ελεύ- θερο το μοχλό και ασφαλίστε τον. Ελέγξτε τη σταθερότητα της θέσης, με- τακινώντας την εμπρός πίσω. Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Το μηχά- νημα απενεργοποιείται, όταν εγκαταλειφθεί το κάθισμα του οδηγού. Καθίστε στο κάθισμα του οδηγού. Μετακινήστε το διακόπτη επιλογής πο- ρείας στη μεσαία θέση. Ασφαλίστε το χειρόφρενο. Εισάγετε το κλειδί στη μίζα. Γυρίστε το κλειδί ανάφλεξης στο ”I”. Η συσκευή βρίσκεται σε λειτουργική ετοιμότητα. Γυρίστε το κλειδί ανάφλεξης στη θέση

Η συσκευή είναι έτοιμη για οδήγηση. Υπόδειξη: Η ένδειξη φόρτισης της μπαταρίας εμφανίζει έπειτα από περ. 10 δευτερόλεπτα την πραγματική κατά- σταση φόρτισης. Πατήστε και κρατήστε πατημένο το πε- ντάλ πέδησης. Λύστε το φρένο ακκινητοποίησης. 1 Κατεύθυνση οδήγησης προς τα εμπρός 2 Κατεύθυνση οδήγησης πίσω Ρυθμίστε το διακόπτη επιλογής κατεύ- θυνσης στη θέση "εμπρός". Πιέστε σιγά σιγά το πεντάλ γκαζιού.

Κίνδυνος τραυματισμού! Κατά την όπισθεν οδήγηση είναι δυνατό να προκύψει κίνδυ- νος για τρίτους. Ζητήστε οδηγίες, εάν είναι απαραίτητο.

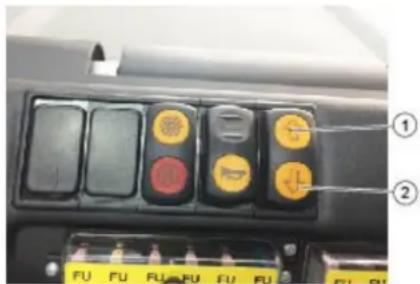

Κίνδυνος βλάβης! Πιέζετε το διακόπτη επι- λογής κατεύθυνσης μόνο όταν η συσκευή είναι ακινητοποιημένη. Ρυθμίστε το διακόπτη επιλογής κατεύ- θυνσης στη θέση "πίσω". Πιέστε σιγά σιγά το πεντάλ γκαζιού. – Mε τον επιταχυντή μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις η ταχύτητα οδήγη-

– Αποφύγετε την απότομη ενεργοποίηση του πεντάλ επειδή μπορούν να προ- κληθούν βλάβες στο υδραυλικό σύστη-

Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητο-

Υπόδειξη: Η επίδραση της πέδησης μπο- ρεί να αυξηθεί με πίεση του πεντάλ φρένου. Υπερπήδηση σταθερών εμποδίων ύψους έως 70 mm: Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερπήδηση σταθερών εμποδίων ύψους άνω των 70 mm: Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης. Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδή- γησης πρέπει να προσαρμόζεται στις εκά- στοτε συνθήκες. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να καθαρίζετε τακτικά το φίλ- τρο σκόνης. Υπόδειξη: Σε περίπτωση αυξημένων ερ- γασιών με λεπτή σκόνη πρέπει να καθαρί- ζετε πιο συχνά το φίλτρο. 1 Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας 2 Μοχλός χειρισμού δοχείου ρύπων 3 Μοχλός χειρισμού κυλινδρικής σκού-

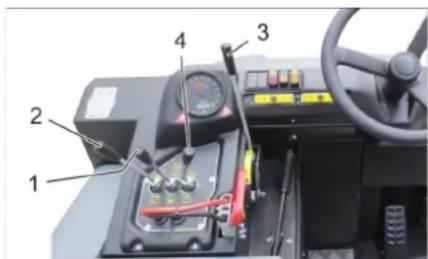

4 Μοχλός χειρισμού καπάκι δοχείου Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας Μοχλός χειρισμού (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται. Μοχλός χειρισμού (1) προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού δοχείου ρύπων Μοχλός χειρισμού δοχείου ρύπων (2) εμπρός: Το δοχείο ρύπων χαμηλώνει. Μοχλός χειρισμού δοχείου ρύπων (2) πίσω: Το δοχείο ρύπων σηκώνεται. Μοχλός χειρισμού κυλινδρικού σαρώ-

Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει. Μοχλός χειρισμού καπάκι δοχείου Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ρύ- πων ανοίγει. Μοχλός χειρισμού καπακιού δοχείου (4) πίσω: Το καπάκι του δοχείου ρύπων

Ενεργοποιήστε τον ανεμιστήρα. Για καθαρισμό επιφανειών: Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει. Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου

Κατά τον καθαρισμό πλευρικών

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται, η πλαϊνή σκούπα ενεργοποιείται και χα-

Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει. Απενεργοποιήστε τον ανεμιστήρα. Για καθαρισμό επιφανειών: Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει. Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου

Ρύθμιση καθίσματος οδηγού Εκκίνηση της μηχανής Οδήγηση της μηχανής Κίνηση προς τα εμπρός Κίνηση προς τα πίσω Συμπεριφορά οδήγησης

Υπερκέραση εμποδίων Λειτουργία σάρωσης Μοχλός χειρισμού Σάρωση στεγνών δαπέδων Σάρωση υγρών ή βρεγμένων δαπέδων 140 EL- 7 Κατά τον καθαρισμό πλευρικών

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται, η πλαϊνή σκούπα ενεργοποιείται και χα-

Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Κίνδυνος τραυματισμού! Κατά τη διάρκεια της διαδικασίας εκκέ- νωσης, δεν πρέπει να υπάρχουν πρό- σωπα ή ζώα στην περιοχή περιστρο- φής του δοχείου ρύπων. Κίνδυνος ανατροπής! Αποθέστε τη συσκευή κατά τη διαδικα- σία εκκένωσης πάνω σε επίπεδη επιφά-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος σύνθλιψης!

αγγίζετε ποτέ τα στελέχη του μηχα- νισμού εκκένωσης. Μην στέκεστε κάτω από το ανυψωμένο δοχείο.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη διαδικασία εκκένωσης μπορεί να εκτοξευθούν υλικά από την περι- στρεφόμενη κυλινδρική βούρτσα. Κρα- τήστε επαρκή απόσταση. Με τους μοχλούς χειρισμού ανυψώνετε την κυλινδρική και την πλαϊνή σκούπα: Μοχλός χειρισμού 1 στη μέση και μο- χλός χειρισμού 3 προς τα εμπρός. Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού (4) προς τα

Σηκώστε το δοχείο ρύπων μεταθέτο- ντας το μοχλό χειρισμού του δοχείου (2) προς τα πίσω: Πλησιάστε οδηγώντας αργά στο κεντρι- κό δοχείο περισυλλογής. Ασφαλίστε το χειρόφρενο. Ανοίξτε το καπάκι του δοχείου πιέζο- ντας το μοχλό χειρισμού του καπακιού (4) προς τα εμπρός και εκκενώστε το δοχείο ρύπων. Κλείστε το καπάκι του δοχείου μεταθέ- τοντας το μοχλό χειρισμού του καπακι- ού (4) προς τα πίσω, ώσπου να γείρει στην τερματική θέση. Λύστε το φρένο ακκινητοποίησης. Απομακρυνθείτε οδηγώντας αργά από το δοχείο περισυλλογής. Κατεβάστε το δοχείο ρύπων στην τερ- ματική θέση μεταθέτοντας το μοχλό χει- ρισμού δοχείου ρύπων (2) προς τα

Πατήστε και κρατήστε πατημένο το πε- ντάλ πέδησης. Ασφαλίστε το χειρόφρενο. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Βλάβες από τη μεταφορά! Κατά τη μεταφορά πάνω σε ρυμουλκού- μενα ή οχήματα λάβετε υπόψη το καθα- ρό βάρος (βάρος μεταφοράς) της συ-

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί-

ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη συσκευή στα σταθερά σημεία πρόσδεσης (4x) χρησιμοποιώ- ντας ιμάντες, σκοινιά ή αλυσίδες. Ασφαλίστε τη μηχανή με τάκους στους

Κατά τη μεταφορά του σαρώθρου απο- συνδέστε την μπαταρία.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Τοποθετήστε το σάρωθρο πάνω σε επίπεδη επιφάνεια, σε ξηρό περιβάλ- λον που δεν διατρέχει κίνδυνο παγετού. Προστατέψτε το από τις σκόνες με ένα

Ανυψώστε τον κύλινδρο σκουπίσματος και τις πλευρικές σκούπες, για να μην καταστρέψετε τις βούρτσες. Κλείστε το καπάκι του δοχείου. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο. Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. Όταν το σάρωθρο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία: Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά. Τραβήξτε το βύσμα μπαταρίας από το

Φορτίστε το συσσωρευτή και επανα- φορτίστε τον έπειτα από περίπου δύο

Μην πλένετε το φίλτρο σκόνης. Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη- ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές

Τα προσαρμοζόμενα ανά τόπους επαγ- γελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο.

Κίνδυνος βλάβης! Το καθάρισμα της συσκευής δεν επιτρέ- πεται να γίνεται με λάστιχο ή με ψεκα- σμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκό- νη και προστατευτικά γυαλιά. Καθαρίστε τη μηχανή με ένα πανί. Καθαρίστε τη μηχανή με πεπιεσμένο

Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά. Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συ-

Υπόδειξη: Όλες οι εργασίες σέρβις και συ- ντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδι- κευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher. Καθημερινή συντήρηση: Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Εξετάστε τη συσκευή για βλάβες. Εβδομαδιαία συντήρηση: Ελέγξτε το υδραυλικό σύστημα. Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής

Αποθήκευση/ Απενεργοποίηση Φροντίδα και συντήρηση Γενικές υποδείξεις

Εσωτερικός καθαρισμός της συσκευής Εξωτερικός καθαρισμος της μηχανής Διαστήματα συντήρησης Συντήρηση από τον πελάτη 141EL- 8 Ελέγξτε τη στάθμη λαδιού του υδραυλι- κού συστήματος. Ελέγξτε τη στάθμη των υγρών φρένων. Ελέγξτε τη μόνωση για φθορές και αντι- καταστήστε την, εάν είναι απαραίτητο Ελέγξτε και λιπάνετε το κάλυμμα δοχεί-

Συντήρηση λόγω φθοράς: Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα. Ρυθμίστε ή αντικαταστήστε τα πλευρικά στεγανοποιητικά παρεμβύσματα. Αντικαταστήστε την κυλινδρική βούρ-

Αντικαταστήστε τις πλευρικές βούρ-

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Συντήρηση έπειτα από 50 ώρες λειτουρ-

Αναθέσετε την πρώτη επιθεώρηση σύμφωνα με το βιβλιάριο συντήρησης. Συντήρηση έπειτα από 250 ώρες λει-

Αναθέστε την επιθεώρηση σύμφωνα με το βιβλιάριο συντήρησης. Υπόδειξη: Προς διαφύλαξη των εγγυητι- κών αξιώσεων, κατά τη διάρκεια του χρό- νου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης. Προετοιμασία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο.

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορ- ριμμάτων είναι ανασηκωμένος. 1 Στήριγμα ράβδου ασφάλισης 2 Ράβδος ασφάλισης Ανοίξτε τη ράβδο ασφάλισης εκκένω- σης σε ύψος προς τα πάνω και τοποθε- τήστε την στο στήριγμα (ασφαλισμένη).

Κατά την τοποθέτηση των μπαταριών, δώ- στε βάση στην κατεύθυνση των πόλων. Η τοποθέτηση του πόλου γίνεται με κατεύθυν- ση προς τα αριστερά. Οι μπαταρίες μπορούν να αντικαταστα- θούν μόνο ως σύνολο. Η αντικατάσταση μπορεί να γίνει μόνο από ειδικευμένο ηλε-

Λόγω του μεγάλου βάρους (450 kg), η αντικατάσταση πρέπει να γίνει με χρή- ση γερανού. Υπόδειξη: Ξεβιδώστε την εγκάρσια δοκό πριν την αντικατάσταση της μπα-

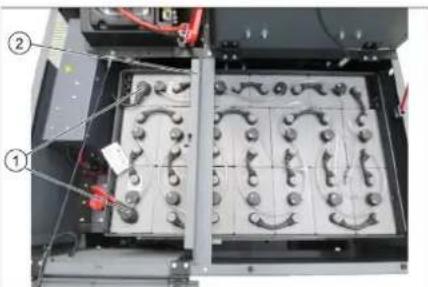

1 Μπαταρία - σε κατεύθυνση προς τα αρι-

2 Εγκάρσιο στυλίδιο Κατά την αποσυναρμολόγηση της μπα- ταρίας πρέπει να προσέχετε ώστε να γί- νεται πρώτα η αποσύνδεση του αγω- γού του αρνητικού πόλου. Στερεώστε τα σκοινιά του γερανού στους 4 οπές του σετ μπαταρίας και ανασηκώστε προσεκτικά τις μπαταρίες.

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλεί- ας, όταν το δοχείο ρύπων είναι αναση-

Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιο-

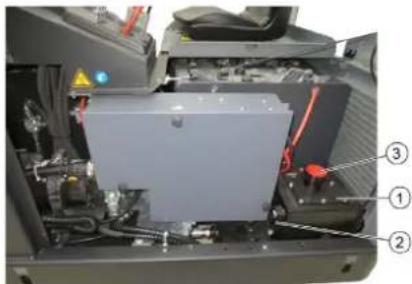

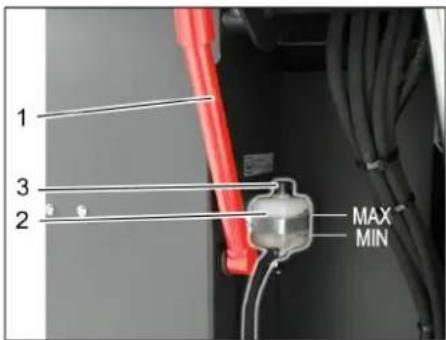

1 Στήριγμα ράβδου ασφάλισης 2 Δοχείο υγρών φρένων 3Καπάκι σφράγισης Μετακινήστε τον κάδο απορριμμάτων προς τα πάνω και ασφαλίστε τον με τη ράβδο, βλ. κεφάλαιο "Εκκένωση κάδου απορριμμάτων" Ελέγξτε εάν υπάρχει αρκετό υγρό φρέ- νων στο δοχείο υγρού φρένων.

Η στάθμη του υγρού πρέπει να βρίσκε- ται μεταξύ των σημείων Min. και Max. Εάν είναι απαραίτητη, συμπληρώστε υγρό φρένων DOT του εμπορίου.

Ο κάδος απορριμμάτων δεν πρέπει να είναι ανυψωμένος. Ανοίξτε το κάλυμμα του κινητήρα. 1 Δεξαμενή υδραυλικού λαδιού 2Υαλοδείκτης 3 Καπάκι ασφάλισης, άνοιγμα πλήρωσης

Ελέγξτε τη στάθμη του υδραυλικού λα- διού στον υαλοδείκτη. – Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX". – Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN", συμπληρώστε υδραυλικό λάδι. Ξεβιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού. Καθαρίστε το σημείο πλήρωσης. Συμπληρώστε λάδι στο υδραυλικό σύ-

Τύπος λαδιού: βλέπε Τεχνικά χαρακτη-

Βιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού. Ασφαλίστε το χειρόφρενο. Βάλτε μπρος τον κινητήρα. Συντήρηση του υδραυλικού συστήματος μόνον από την υπηρεσία εξυπηρέτησης πελατών της Kärcher. Ελέγξτε όλους τους ελαστικούς σωλή- νες και τις συνδέσεις του υδραυλικού συστήματος για διαρροές. Καθίστε στο κάθισμα του οδηγού. Μετακινήστε το διακόπτη επιλογής πο- ρείας στη μεσαία θέση. Γυρίστε το κλειδί ανάφλεξης στο ”I”. Ανυψώστε τον κάδο σκουπίσματος μέ- χρι το υψηλότερο σημείο. Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Ασφαλίστε το χειρόφρενο. Τοποθετήστε τη ράβδο στήριξης για εκ- κένωση σε ανύψωση. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Αφαιρέστε τη μπάρα ασφαλείας. Εισάγετε το κλειδί στη μίζα. Γυρίστε το κλειδί ανάφλεξης στο ”I”. Κατεβάστε τον κάδο απορριμμάτων ως

Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών Εργασίες συντήρησης Γενικές υποδείξεις ασφαλείας Αντικατάσταση των μπαταριών Ελέγξτε τη στάθμη υγρών φρένων και συμπληρώστε Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος και συμπληρώστε λάδι Ελέγξτε το υδραυλικό σύστημα Έλεγχος της κυλινδρικής βούρτσας 142 EL- 9 1 Κλειδί 2 Πλευρική επένδυση Ανυψώστε το δοχείο ρύπων και ακινη- τοποιήστε το με τη ράβδο ασφάλισης. Ανοίξτε το πλευρικό κάλυμμα με το κλει-

1 Φουρκέτα ακινητοποίησης 2 Περικόχλιο 3 Πλευρικό στεγανοποιητικό παρέμβυ-

Ξεβιδώστε τις πεταλούδες. Αφαιρέστε τη φουρκέτα ακινητοποίη-

Ανοίξτε το στεγανοποιητικό παρέμβυ- σμα προς τα έξω. Ξεβιδώστε τον κοχλία συγκράτησης της υποδοχής κυλινδρικής σκούπας και με- τακινήστε την υποδοχή προς τα έξω. Αφαιρέστε την κυλινδρική βούρτσα. Θέση του κυλινδρικού σαρώθρου στην κα- τεύθυνση οδήγησης (κάτοψη) Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προσέξτε τη θέση της βούρτσας. Τοποθετήστε νέο κύλινδρο σκουπίσμα- τος. Οι εγκοπές του κυλίνδρου σκουπί- σματος πρέπει να εισαχθούν στα έκκε- ντρα του απέναντι σείστρου. Υπόδειξη: Μετά την τοποθέτηση του νέου κυλίνδρου σάρωσης πρέπει να ρυθμιστεί εκ νέου το κάτοπτρο σάρωσης. Υπόδειξη: Το κάτοπτρο σάρωσης είναι ρυθμισμένο από προεπιλογή στα 80 mm και μπορεί να ρυθμιστεί αδιαβάθμητα ανά- λογα με τη φθορά του κυλίνδρου σάρωσης. Ελέγξτε την πίεση στα ελαστικά. Απενεργοποιήστε τον αναρροφητήρα. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει. Αφήστε την κυλινδρική σκούπα να λει- τουργήσει για περίπου 10 δευτερόλε-

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) στη μέση. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται. Σηκώστε το δοχείο απορριμμάτων. Μετακινήστε τη μηχανή προς τα πίσω. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σάρωσης πρέπει να σχηματί- ζει ένα ομοιογενές ορθογώνιο με πλάτος 80-85 mm. Ανοίξτε και ρυθμίστε τη βίδα προσαρ- μογής φθοράς (12). Στοπ προς τα πάνω: λεπτότερη επιφά- νεια σκουπίσματος. Στοπ προς τα κάτω: φαρδύτερη επιφά- νεια σκουπίσματος. Σφίξτε πάλι τη βίδα στοπ. Ελέγξτε πάλι όπως περιγράφτηκε την επιφάνεια σκουπίσματος της κυλινδρι- κής σκούπας.

Ανυψώστε τις πλευρικές βούρτσες. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Με τον μοχλό χειρισμού χαμηλώστε την πλαϊνή σκούπα και αφήστε την να λει- τουργήσει 10 δευτερόλεπτα. Ανυψώστε τις πλευρικές βούρτσες. Μετακινήστε τη μηχανή προς τα πίσω. Ελέγξτε τον καθρέφτη σκουπίσματος. Το κάτοπτρο σκουπίσματος πρέπει να έχει πλάτος 40 -50 mm Διορθώστε το κάτοπτρο σάρωσης με τους δύο ρυθμιστικούς κοχλίες. Ελέγξτε τον καθρέφτη σκουπίσματος.

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορ- ριμμάτων είναι ανασηκωμένος. Ανυψώστε το δοχείο ρύπων και ακινη- τοποιήστε το με τη ράβδο ασφάλισης. Ανοίξτε τη ράβδο ασφάλισης εκκένω- σης σε ύψος προς τα πάνω και τοποθε- τήστε την στο στήριγμα (ασφαλισμένη). 1 Στήριγμα ράβδου ασφάλισης 2 Ράβδος ασφάλισης Ανοίξτε το πλευρικό κάλυμμα σύμφωνα με τις οδηγίες του κεφαλαίου "Αντικατά- σταση του κυλίνδρου σκουπίσματος". Λύστε τα 6 περικόχλια-πεταλούδες από το πλευρικό έλασμα στερέωσης. Λύστε τα 3 περικόχλια (SW 13) του μπροστινού ελάσματος στερέωσης. Αντικατάσταση της κυλινδρικής

Έλεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας Έλεγχος και ρύθμιση του κατόπτρου σκουπίσματος της πλευρικής σκούπας Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων 143EL- 10 Πιέστε προς τα κάτω το πλευρικό στε- γανοποιητικό παρέμβυσμα (διαμήκης οπή), ώσπου να απέχει 1 - 3 mm από

Βιδώστε καλά τα ελάσματα στερέωσης. Επαναλαμβάνετε τη διαδικασία στην απέναντι πλευρά της συσκευής. Ενεργοποιήστε το χειροκίνητο καθαρι- σμό φίλτρου. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Κατά την εκτέλεση εργασιών στο σύστη- μα φίλτρου φοράτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τους κα- νόνες ασφαλείας σχετικά με την επαφή με λεπτή σκόνη. Καθαρίστε το φίλτρο σκόνης με το πλή- κτρο καθαρισμού φίλτρου. Αδειάστε το δοχείο απορριμμάτων. 1 Διάταξη ασφάλισης καλύμματος της συ-

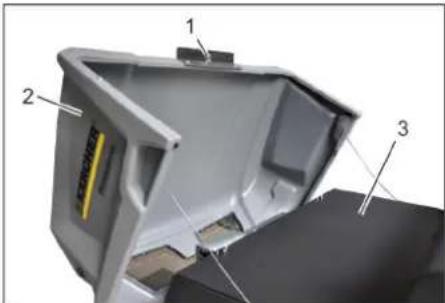

2 Κάλυμμα μηχανής 3 Κάλυμμα φίλτρου Ανοίξτε το κλείδωμα ξεβιδώνοντας τον αστεροειδή κοχλία. Ανασηκώστε το κάλυμμα της μηχανής προς τα εμπρός. 1 Πώμα, κάλυμμα φίλτρου (2x) 2 Κάλυμμα φίλτρου Ανοίξτε το σφράγιστρο. Ανοίξτε το κάλυμμα του φίλτρου. 1 Εγκάρσιο στιλίδιο 2 Φίλτρο σκόνης Ελέγξτε το φίλτρο σκόνης και καθαρίστε ή αντικαταστήτε το, εάν είναι αναγκαίο.

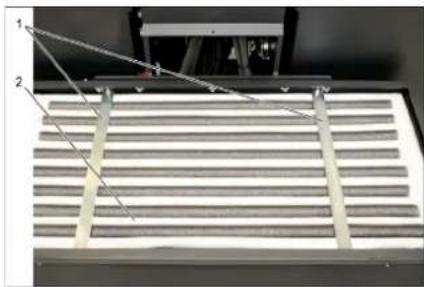

Η αντικατάσταση του φίλτρου σκόνης να ανατίθεται αποκλειστικά στην υπη- ρεσία εξυπηρέτησης πελατών της Kärcher. Τοποθετήστε και ασφαλίστε και πάλι το κάλυμμα του φίλτρου. Ξεβιδώστε τον προβολέα. Αφαιρέστε τον προβολέα και τραβήξτε

Υπόδειξη: Λάβετε υπόψη τις θέσεις του

Αποσυναρμολογήστε τον προβολέα. Αποσυναρμολογήστε το περίβλημα του κινητήρα και κρατήστε το οριζόντια, κα- θώς ο λαμπτήρας δεν είναι στερεωμέ-

Απασφαλίστε τη ράδβο ασφάλισης και αφαιρέστε το λαμπτήρα. Τοποθετήστε έναν νέο λαμπτήρα. Συναρμολογήστε το φίλτρο με την αντί- στροφη σειρά. Υπόδειξη: Για την αντικατάσταση του λα- μπτήρα πυράκτωσης του φλας, αφαιρέστε το τζάμι από το περίβλημα του φλας. 1 Ραβδωτό περικόχλιο 2 Κάλυμμα πίνακα ασφαλειών Ξεβιδώστε το βιδωτό παξιμάδι. Ανοίξτε το καπάκι του κιβωτίου ασφα-

Ελέγξτε τις ασφάλειες. Αντικαταστήστε τις ελαττωματικές

Υπόδειξη: Χρησιμοποιείτε μόνο ασφά- λειες με την ίδια τιμή ρεύματος.

• Αυτές οι ασφάλειες επιτρέπεται να αντικα- θίστανται μόνο από το τμήμα εξυπηρέτησης πελατών, επειδή απαιτείται έλεγχος για τυ- χόν σφάλματα της συσκευής. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Μη αυτόματος καθαρισμός φίλτρου

Έλεγχος/αντικατάσταση του φίλτρου

Αντικατάσταση λαμπτήρα πυράκτωσης προβολέα (προαιρετικό) Αντικατάσταση λαμπτήρα πυράκτωσης φλας (προαιρετικό) Αντικατάσταση ασφαλειών FU01 Ηλεκτρονόμος ασφα-

Πεντάλ οδήγησης 3 A FU02 Ένδειξη πολλαπλών λειτουργιών 5 A FU03 Απενεργοποίηση μπα-

3 A FU04 Διακόπτης κατεύθυν- σης κίνησης 3 A FU05 Έλεγχος οδήγησης 3 A FU06 Σύστημα ανακίνησης 15 A FU07 Μονάδα ελέγχου συ- στήματος αναρρόφη-

3 A FU08 Περιστρεφόμενη προ- ειδοποιητική λυχνία

FU09 Κόρνα 7.5 A FU10 Φωτισμός 15 A FU11 Υαλοκαθαριστήρας 3 A FU12 Καμπίνα οδηγού (προαιρετική) 10 A FU 13* Κινητήρας πορείας 125 A FU 14* Ηλεκτρικός κινητήρας 100 A FU 15* Αναρροφητήρας 20 A Δήλωση Συμμόρφωσης των

Προϊόν: Μηχανικό σάρωθρο με κά-

Τύπος: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0 Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 88 Εγγυημένη: 90 144 EL- 11 Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Chairman of the Board of Management Director Regulatory Affairs & Certification Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Το μηχάνημα δεν κινείται ή κινείται

Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος Έλεγχος της ασφάλειας FU 13 του κινητήρα πορείας από το τμήμα εξυπηρέτησης πελατών Φορτίστε ή αντικαταστήστε την μπαταρία Λύστε το φρένο ακινητοποίησης Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Συρίζων θόρυβος στο υδραυλικό

Συμπληρώστε υδραυλικά υγρά Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Οι βούρτσες περιστρέφονται μό- νον αργά ή δεν περιστρέφονται κα-

Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Οι βούρτσες έχουν μικρή ή καμία αναρροφητική ισχύ Καθαρίστε το φίλτρο Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δημιουργεί σκόνη Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων Ενεργοποιήστε τον ανεμιστήρα Καθαρισμός φίλτρου σκόνης Αντικατάσταση παρεμβυσμάτων φίλτρων Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μονάδα σκουπίσματος δεν μα- ζεύει τα απορρίμματα Αδειάστε το δοχείο απορριμμάτων. Καθαρισμός φίλτρου σκόνης Αντικατάσταση του κυλίνδρου σκουπίσματος Ρύθμιση του κατόπτρου σκουπίσματος Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων Παραμέριση εμπλοκής του κύλινδρου καθαρισμού Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κάδος απορριμμάτων δεν ανυ- ψώνεται ούτε χαμηλώνει Ελέγξτε τις ασφάλειες. Αφαίρεση του στηρίγματος ασφαλείας από το δοχείο απορριμμάτων Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ο κάδος σκουπίσματος περιστρέ- φεται πολύ αργά ή δεν περιστρέφε- ται καθόλου Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Δυσλειτουργία στα υδραυλικά κι- νούμενα μέρη Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Τεχνικά χαρακτηριστικά KM 120/250 R Bp KM 120/250 R Bp Pack Χαρακτηριστικά συσκευών Ταχύτητα κίνησης, εμπρός km/h 6 6 Ταχύτητα κίνησης, όπισθεν km/h 3 3 Επιτρεπόμενη κλίση εδάφους (μέγ.) -- 14% 14% Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m

/h 5400 5400 Απόδοση επιφανείας με 1 πλευρική σκούπα m

/h 7200 7200 Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 900 900 Επιφάνεια εργασίας με 1 πλευρική βούρτσα mm 1200 1200 Είδος προστασίας - προστασία από σταγόνες νερού -- IPX 3 IPX 3 Διάρκεια χρήσης με πλήρως φορτισμένη μπαταρία h -- 3,5 145EL- 12 Ηλεκτρική εγκατάσταση Χωρητικότητα μπαταρίας V, Ah -- 36, 360 Σετ μπαταριών kg -- 450 Υδραυλικό σύστημα Ποσότητα λαδιού σε ολόκληρο το υδραυλικό σύστημα l 25 25 Ποσότητα λαδιού στη δεξαμενή του υδραυλικού συστήμα-

l 20,5 20,5 Tύπος υδραυλικού λαδιού -- HV 46 HV 46 Κάδος απορριμμάτων Μέγιστο ύψος εκκένωσης mm 1400 1400 Όγκος δοχείου απορριμμάτων l 250 250 Κύλινδρος σκουπίσματος Διάμετρος κυλινδρικής βούρτσας mm 300 300 Πλάτος κυλινδρικής βούρτσας mm 900 900 Αριθμός στροφών 1/min 325 325 Κάτοπτρο σκουπίσματος mm 80 80 Πλευρική βούρτσα Διάμετρος πλευρικών βουρτσών mm 600 600 Αριθμός στροφών (χωρίς διαβαθμίσεις) 1/min 61 61 Ελαστικά από καουτσούκ Μέγεθος εμπρός -- 15-4,5 x 8 15-4,5 x 8 Μέγεθος πίσω -- 15-4,5 x 8 15-4,5 x 8

Πρόσθιοι τροχοί -- μηχανικό μηχανικό Οπίσθιος τροχός -- Ηλεκτρικά Ηλεκτρικά Σύστημα φίλτρου και αναρρόφησης Τύπος κατασκευής -- Φίλτρο τσέπης Φίλτρο τσέπης Αριθμός στροφών 1/min 2800 2800 Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης m

6,0 6,0 Ονομαστική υποπίεση συστήματος αναρρόφησης mbar 15,5 15,5 Ονομαστική παροχή όγκου συστήματος αναρρόφησης m

/h 800 800 Σύστημα ανακίνησης -- Ηλεκτροκινητήρας Ηλεκτροκινητήρας Περιβαλλοντικές συνθήκες Θερμοκρασία °C -5 έως +40 -5 έως +40 Υγρασία αέρα, χωρίς συμπύκνωση % 0 - 90 0 - 90 Μετρούμενες τιμές κατά EN 60335-2-72 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 70 70 Αβεβαιότητα K

dB(A) 3 3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 90 90 Κραδασμοί συσκευής Κραδασμοί στο χέρι/στο βραχίονα m/s

0,5 0,5 Αβεβαιότητα K m/s
