Produkttype	Selvkørende industriel fejemaskine
Model	KM 120/250 R Bp Classic
Mærke	Kärcher
Mål (L × l × H)	2082 × 1250 × 1450 mm
Tomvægt (uden batterier)	750 kg
Totalvægt inkl. last	1620 kg
Strømforsyning	Batteri 36 V / 360 Ah (pakke på 450 kg)
Driftstid (fuldt batteri)	3,5 timer
Fejeareal (uden sidebørste)	5400 m²/h
Fejeareal (med 1 sidebørste)	7200 m²/h
Fejebredde (uden sidebørste)	900 mm
Fejebredde (med sidebørste)	1200 mm
Støvbeholder volumen	250 L
Maks. tømmehøjde	1400 mm
Roterende børste (diameter × bredde)	300 × 900 mm
Børsteomdrejningshastighed	325 o/min
Sidebørste (diameter)	600 mm
Kørehastighed (frem/tilbage)	6 / 3 km/h
Maks. kørbar hældning	14 %
Støvfilter	Posefilter, areal 6,0 m²
Lydtryksniveau (LpA)	70 dB(A)
Garanteret lydeffektniveau	90 dB(A)
Dæktype	Massiv gummi, dimensioner 15-4,5 × 8
Oprindelsesland	Tyskland

Ofte stillede spørgsmål - KM 120250 R Bp Classic Kärcher

Hvilken type batteri bruger Kärcher KM 120/250 R Bp Classic?

Den bruger et batteri på 36 V / 360 Ah (ref. 6.654-282.0) med en passende oplader (6.654-283.0). Batteriet vejer 450 kg og giver en driftstid på cirka 3,5 timer.

Hvordan oplader man fejemaskinens batteri?

Afbryd batteristikkene ved maskinen, tilslut dem til opladeren, og tilslut derefter opladeren til en 16 A stikkontakt. Lad motorhjelmen være åben under opladning. Afbryd først opladeren fra nettet, og derefter fra batteriet, når det er fuldt opladet.

Hvordan tømmer man støvbeholderen?

Stop maskinen på et plant underlag, aktiver parkeringsbremsen, løft børsten og sidebørsten, luk opsamlerens klap, og løft derefter støvbeholderen. Nær dig langsomt til en opsamler, åbn klappen for at tømme, luk den igen og sænk beholderen.

Hvad er den maksimale fejebredde?

Uden sidebørste er bredden 900 mm. Med sidebørste når den 1200 mm. Fejearealet er henholdsvis 5400 og 7200 m²/h.

Kan fejemaskinen bruges udendørs?

Ja, den er designet til både indendørs og udendørs brug på overflader som asfalt, beton, industrigulve, brosten osv. Undgå skråninger over 14 % i kørselsretningen og 10 % sideværts.

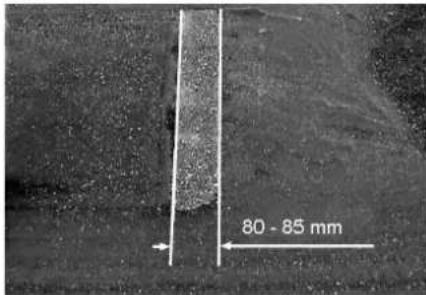

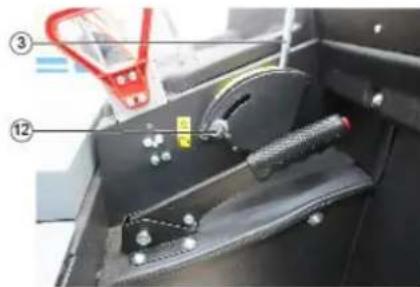

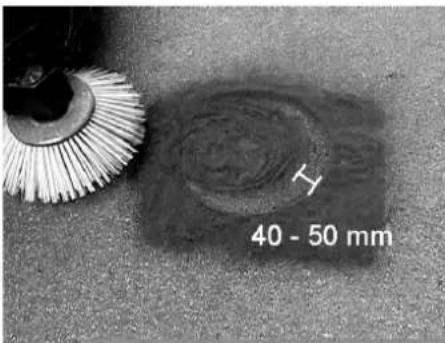

Hvordan justeres den roterende børstens fejespor?

Brug slitagejusteringsskruen (markering 12 på betjeningsområdet). Sporet skal danne et rektangel på 80 til 85 mm bredt. Drej anslagsskruen opad for at gøre det smallere, nedad for at gøre det bredere.

Hvad er de vigtige sikkerhedsinstruktioner?

Fej aldrig eksplosive væsker, gasser eller reaktive metalstøv. Bær tætsiddende tøj og skridsikre sko. Før brug skal du kontrollere maskinens tilstand. Forlad aldrig førersædet, mens motoren kører. Følg batteriopladningsinstruktionerne (ventilation, ingen åben ild).

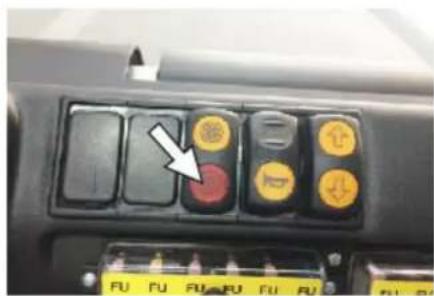

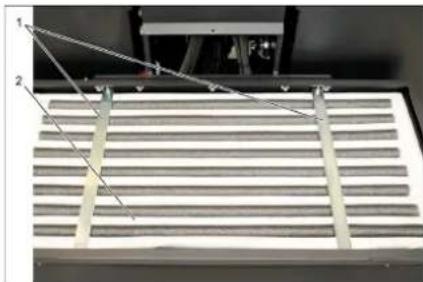

Hvordan rengøres støvfilteret?

Brug den manuelle filterrensningsfunktion via det dertil beregnede håndtag (fremad position). Vask aldrig filteret med vand. Udskift det om nødvendigt, kun hos Kärchers serviceafdeling.

Hvad er den anbefalede vedligeholdelsesfrekvens?

Daglige kontroller: slitage på børster, betjeningsorganers tilstand. Ugentligt: hydraulikolieniveau, bremsevæske, tæthed. Efter 50 timer: første inspektion hos service. Efter 250 timer: fuld inspektion. Se vedligeholdelsesbogen.

Hvor finder man reservedele og tilbehør?

Brug kun originale Kärcher-dele. Besøg www.kaercher.com, under Service/Reservedele, eller kontakt en autoriseret forhandler. Godkendt tilbehør er anført i brugsanvisningen.

BRUGSANVISNING KM 120250 R Bp Classic Kärcher

Symbolerne i driftsvejledningen

Symboler på apparatet

Bestemmelsesmæssig anvendelse

Forudseligt misbrug

Egnede underlag

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

Sikkerhedshenvisninger til kørsel

Sikkerhedsanvisninger til batteridrevne apparater

Sikkerhedsanvisninger til batteridrevne apparater ..... DA 3

Maskiner med førerbeskyttelsesstag

Sikkerhedshenvisninger til maskinens transport

Sikkerhedshenvisninger til pleje og vedligeholdelse

Sikkerhedshenvisninger til pleje og vedligeholdelse ..... DA 3

Funktion. DA 3

Anvisninger til aflæsning ..... DA 3

Betjenings- og funktionselementer DA 4

Figur fejemaskine.....DA 4

Betjeningsfelt ..... DA 4

Inden ibrugtagning. . . . . . . . DA 5

Løsne/låse stopbremsen DA 5

Ibrugtagning. DA 5

Generelle henisninger .. DA 5

Kontrol- og vedligeholdelsesarbejder. DA 5

Sikkerhedsanvisninger vedrø-

rende batterierne ..... DA 5

Opladning af batterier .. DA 5

Drift ..... DA 5

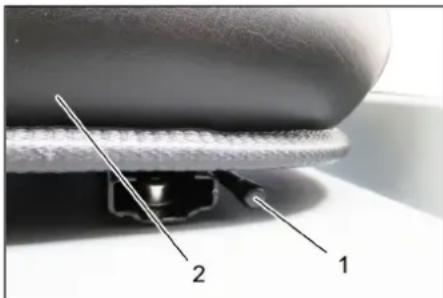

Indstilling af førersædet. DA 5

Start maskinen.....DA 6

Kørsel med maskinen .. DA 6

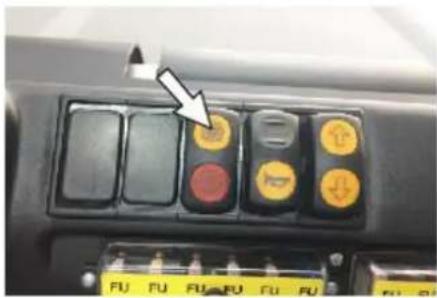

Fejefunktion ..... DA 6

Tømning af smudsbeholderen DA 6

Sluk for maskinen ..... DA 7

Transport....DA 7

Opbevaring/pause ..... DA 7

Vedligeholdelsesarbejder DA 7

Hjælp ved fejl. DA 11

Tekniske data DA 11

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Generelle henvisninger

Kontakt venligst forhandleren, såfremt De under udpakningen konstaterer evt. transportskader.

- Advarsels- og henvisningsskilte på maskinen giver vigtige anvisninger for farefri drift.

– Ud over anvisningerne i denne brugsanvisning skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

Miljøbeskyttelse

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
	Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente maskiner på en genbrugsstation eller lignende.
Batterier, olie, brændstof og lignende stoffer er ødelæggende for miljøet. Disse stoffer skal bortskaffes via lokale miljøstationer.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

For at undgå truende farer, må reparationer og udskiftning af reservedele på maskinen kun gennemføres af en godkendt kunde-service.

- Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.

– Yderligere information om reservedele finder De under www.kaercher.com i afsnittet "Service".

Symbolerne i driftsvejledningen

⚠️FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Symboler på apparatet

	Skoldningsfare på grund af varme overflader! Inden der arbejdes på apparatet skal udblæsningsenheden køles tilstrækkeligt ned.
	Arbejder på apparatet skal altid gennemføres med egnede handsker.
	Fare for at kvæste fingrene mellem bevægelige køretøjskomponenter.
	Fare for personskader på grund af en roterende komponenter. Grib ikke ind i komponenterne.
	Brandfare. Opsug ikke brændende eller gløden-de genstande.
	Kædeholder / kranpunkt
	Optagelsespunkter til donkraften
	Maksimal hældning af underlaget ved kørsel med løftet smudsbeholder.
	Kør kun på stigninger optil 14 % i kørselsretningen.
	OBS roterende børste (bemærk omdrejningsretningen).
	Advarsel mod farlig elektrisk spænding!
	Vær opmærksom på hen-visning!
	Kør langsomt!
	Læs og følg venligst driftsvejledningen!
	Risiko for beskadigelse! Støvfilteret må ikke va-skes.

Bestemmelsesmæssig anvendelse

Fejemaskinen er beregnet til rengøring af gulve til industriel brug og f.eks. til følgende anvendelsesområder:

■ Parkeringspladser ■ Produktionsanlæg ■ Logistikområder ■ Hoteller ■ Detailhandel ■ Lagerområder ■ Gangstier

– Denne fejemaskine er beregnet til fejning af tilsmudsede indendørs og udendørs arealer. - Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. - Brug fejemaskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Der må ikke foretages ændringer på maskinen. - Maskinen er kun egnet til de typer underlag, der er beskrevet i brugsanvisningen. – Der må kun køres på de arealer, som producenten eller dennes repræsentanter har frigivet hertil. – Generelt gælder: Maskinen må ikke komme i nærheden af letantændelige stoffer (eksplosions-, brandfare).

Forudseligt misbrug

→ Fej/opsug aldrig eksplosive væsker, brændbare gasser eller ufortyndede syrer og opløsningsmidler! Dertil hører benzin, farvefortynder og fyringsolie, som ved ophvirvling med sugeluften kan danne eksplosive dampe eller blandinger. Det samme gælder for acetone, ufortyndede syrer og opløsningsmidler, som angriber de materialer, maskinen er fremstillet af. → Reaktive metalstøv (f.eks. aluminium, magnesium, zink) i forbindelse med stærk alkaliske eller sure rengøringsmidler må aldrig opsuges/opsamles. → Fej/opsug ikke brændende eller glødende genstande. → Maskinen er ikke egnet til fejning af sundhedsfarlige stoffer. → Det er forbudt at opholde sig i fareområdet. Det er forbudt at bruge maskinen i rum med eksplosionsrisiko. → Det er ikke tilladt at medføre passagerer. → Det er forbudt at skubbe/trække eller transportere genstande med denne maskine.

Egnede underlag

• Asfalt
• Industrigulve
• Afretningslag
• Beton

- B ro s t e n

Sikkerhedsanvisninger

Sikkerhedshenvisninger til betjeningen

→ Med henblik på at overholde luft- og krybestrækningerne må maskinen ikke betjenes over 2000 meter over havets overflade. → (Kun gældende for Finland) Hvis maskinen er udstyret med en PVC-slangeledning, må den ikke anvendes ved lave omgivelsestemperaturer (under 0°C). I tilfælde af spørgsmål til din maskine kan du kontakte Kärcher. → Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes. → Overhold de gældende sikkerhedsforskrifter ved anvendelse af apparatet i fareområder (f.eks. tankstationer). Det er forbudt at bruge apparatet i rum med eksplosionsrisiko.

△FARE

Fysisk risiko!

→ I områder, hvor der er mulighed for, at betjeningspersonalet kan rammes af faldende genstande, må maskinen ikke bruges uden beskyttelsestag mod faldende genstande. → Brugeren skal anvende maskinen i henhold til dens anvendelsesformål. Brugeren skal tage hensyn til lokale forhold og under arbejdet med apparatet være op-

mærksom på andre personer, især børn.

→ Forholdsregler, regler og direktiver for køretøjer skal altid følges. → Før arbejdet påbegyndes, skal operatøren/brugeren kontrollere, at alle beskyttelsesanordninger er korrekt monteret og fungerer. → Maskinens operatør/bruger er ansvarlig for ulykker med andre personer eller deres ejendom. → Hold øje med, at operatøren bruger tætsiddende beklædning. Brug fast skotøj og undgå løstsiddende beklædning. → Kontroller lokalområdet (f.eks. for børn) inden maskinen startes. Sørg for tilstrækkelig sigtbarhed! → Hvis motoren er tændt, må maskinen aldrig være uden opsyn. Brugeren må først forlade maskinen, hvis motoren er gået i stå, hvis maskinen er sikret mod utilsigtede bevægelser, og hvis startnøglen er fjernet. → Startnøglen skal fjernes for at sikre, at ingen uvedkommende kan bruge maskinen. → Maskinen må kun bruges af personer, som er blevet instrueret i brugen, eller som kan dokumentere, at de er i stand til at betjene maskinen, og som udtrykkeligt er blevet betroet brugen. → Maskinen er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller af personer uden tilstrækkelig erfaring og/eller kendskab, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed, eller er blevet instrueret i maskinens håndtering. → Børn skal holdes under opsyn for at sikre, at de ikke leger med maskinen.

FORSIGTIG

Risiko for beskadigelse! Undgå at feje bånd, snore eller tråde op, da de kan vikle sig omkring fejevalsen.

Sikkerhedshenvisninger til kørsel

⚠️FARE

Risiko for tilskadekomst! Kontroller underlagets stabilitet før kørslen.

FARE

Risiko for ulykke, fare for personskader! Risiko for at vælte ved for store stigninger.

• Kør kun på stigninger op til 14 % i kørselsretningen. Vippefare ved hurtig kørsel i sving (især ved venstresving).
• Kør langsomt i sving. Risiko for at vælte ved ustabilt underlag.
• Kør kun med maskinen på et fast underlag. Risiko for at vælte ved for stor hældning til siden.
• Kør kun ad stigninger på op til 10 % på tværs af kørselsretningen.

Sikkerhedsanvisninger til batteridrevne apparater

Bemærk: Der er kun garanti, hvis du bruger batterier og ladeaggregater, som anbefales af Kärcher.

– Der skal tages hensyn til batteriproducentens brugervejledning og til brugervejledningen fra opladerens producent. Tag hensyn til myndighedernes anbefalinger med hensyn til håndtering af batterier. – Batterier bør ikke forblive i afladet tilstand, men bør oplades så hurtigt som muligt. – For at forhindre elektrolytkrypning skal batterierne altid være rene og tørre. De skal beskyttes imod tilsmudsning, f.eks. igennem metalstøv. – Værktøj eller lignende må ikke lægges på batteriet. Risiko for kortslutning og eksplosion. – I nærheden af et batteri eller et batteriladerum må der aldrig håndteres med åben flamme, produceres gnister eller ryges. Eksplosionsfare. – Varme dele som f.eks. motoren må ikke berøres (skoldningsfare). – Vær forsigtig ved håndtering med batterisyre. Hold øje med de tilsvarende sikkerhedshenvisninger! – Brugte batterier skal bortskaffes miljørigtigt ifølge EU-direktiv 91/157/EØF.

Maskine med høj-udtømning

⚠️FARE

Fysisk risiko!

→ Ved arbejder på den høje tømning skal smudsbeholderen løftes helt op og sikres. → Sikringen må kun foretages uden for fareområdet.

Maskiner med førerbeskyttelsestag

VARSEL

→ Kontrollér beskyttelsestaget for beskadigelser. → Hvis beskyttelsestaget er beskadiget, også enkelte elementer, skal hele beskyttelsestaget udskiftes. → Enhver form for modificering af beskyttelsestaget samt montering af andre elementer, bygningsdele og moduler end dem, som Kärcher har godkendt, er ikke tilladt og kan indskrænke beskyttelsestagets funktion.

Sikkerhedshenvisninger til maskinens transport

→ Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. → Ved transport af maskinen skal batteristikket tages af, og maskinen skal fastgøres sikkert.

Sikkerhedshenvisninger til pleje og vedligeholdelse

→ Inden maskinen renses eller vedligeholdes, udskiftning af komponenter eller omstilling til en anden funktion, skal maskinen slukkes og evt. trækkes startnøglen ud. → Ved maskiner med et traktionsbatteri skal batteriet i forbindelse med alle vedligeholdelses- og istandsættelsesarbejder kobles fra maskinens elektriske system via batteriets koblingssted (batteristikket). → Ved arbejder på el-anlægget skal batteriet udkobles. Tag i den forbindelse først minuspolen og derefter pluspolen af. Gentilslutningen sker i omvendt rækkefølge. Kobl først pluspolen og derefter minuspolen til. → Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader). → Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. → Sikkerhedskontrollerne ifølge de lokale gældende forskrifter til mobile industrimaskiner skal overholdes. → Arbejder på apparatet skal altid gennemføres med egnede handsker.

Funktion

Fejemaskinen arbejder ud fra overthrowprincippet.

- Den roterende fejevalse transporterer snavset direkte ind i smudsbeholderen.

– Sidebørsterne rengør hjørner og kanter på fejearealet og transporterer snavset ind i fejevalsens bane.

- Fintstøv indsuges via støvfilteret igennem sugeblæseren.

Anvisninger til aflæsning

Risiko

Hold øje med maskinens vægt ved læsningen!

Vægt (uden batterier) 750 kg*
Vægt (med batterier) 1200 kg*
* Hvis komponentsæt er monteret, er væg-ten endnu højere.

→ Brug ingen gaffeltruck.

→ Ved af- og pålæsning af maskinen skal der bruges en egnet rampe eller en kran! → Ved brug af en rampe skal der tages højde for: Afstand til gulvet 70mm. → Hvis maskinen leveres på en palle, skal der bygges en rampe med de vedlagte brætter. Vejledningen hertil finder du på side 2 (indre side på omslaget). Vigtig henvisning: hvert bræt skal skrues fast med hver 2 skruer.

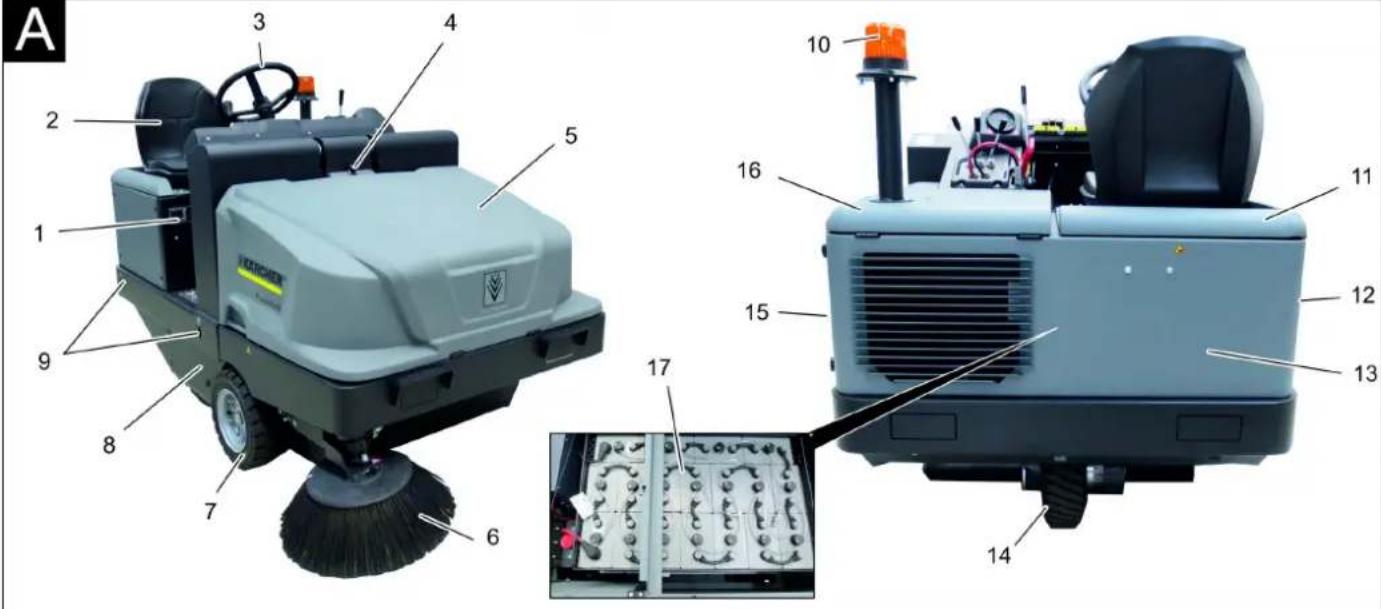

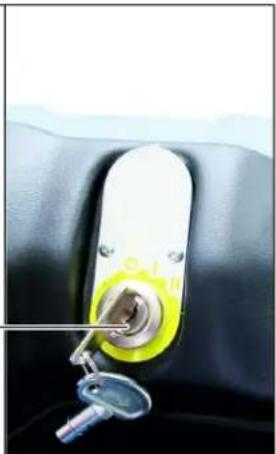

Betjenings- og funktionselementer

2 Sæde (med sikkerhedsafbryder)

3 Rat

4 Låseanordning maskinens hætte

5 Skærm

6 Sidebørste, højre

7 Forhjul

8 Tilgang fejevalse

11 Maskinhætte højre

12 Afdækning, højre

13 Hækbeklædning

14 Drevhjul

15 Afdækning, venstre

16 Motorhjelm venstre

17 Batterisæt

(kun i leveringsomfanget ved KM 120/

250 R Bp Pack)

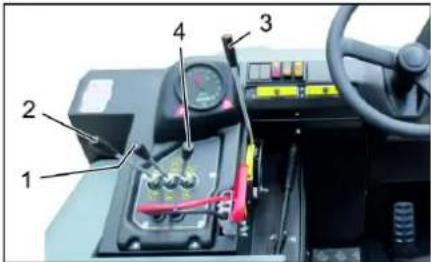

Figur B

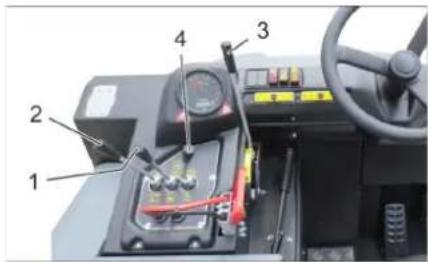

1 Betjeningshåndtag fejevalse og sidekost Håndtag fremad: Fejevalse til, og sænk sidekost og til Håndtag bagud: Fejevalse til 2 Betjeningshåndtag snavsbeholder Løft/sænk smudsbeholder 3 Betjeningshåndtag fejevalse Løft og sænk fejevalse 4 Betjeningshåndtag beholderklap Åbne/lukke beholderklappen 5 Kontrollamper og display 6 Kontakt blæser og filterrensning Stilling i midten: Filterrensning og blæser FRA Stilling bagtil: Blæser til Stilling foran: Filterrensning TIL 7 Kontakt horn 8 Sikringer 9 Tændingslås Position 0: Slukke motoren Position 1: Tænding tændt Position 2: Tænd motoren 10 Kørselsretning-omkobler

11 Stopbremse 12 Slitagejustering/fejebaneindstilling fejevalse 13 Batteristik

Pedaler

Figur C

1 Bremsepedal 2 Kørepedal

1 Batterikapacitet 2 Batteri kontrollampe 3 Kontrollampe driftstilstand 4 Kontrollampe positionslys 5 Kontrollampe (ikke tilkoblet) 6 Kontrollampe nærlys 7 Kontrollampe (ikke tilkoblet) 8 Kontrollampe "Kørselsretning fremad" 9 Kontrollampe "Kørselsretning baglæns" 10 Driftstimetæller

Inden ibrugtagning

Løsne/låse stopbremsen

→ Løsn stopbremsen, hold derved bremsepedalen trykt. → Lås stopbremsen, hold derved bremsepedalen trykt.

Ibrugtagning

Generelle henvisninger

→ Stil fejemaskinen på et plant underlag. → Træk tændingsnøglen ud. → Aktiver stopbremsen.

Kontrol- og vedligeholdelsesarbejder

Dagligt inden driftsstart

→ Kontroller batteriets opladningsstatus, oplad batteriet efter behov (se kapitel "Oplad batteriet"). → Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller hjulene for opviklede bånd. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader. → Rens støvfilteret med tast "Filterensning".

Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse.

Sikkerhedsanvisninger vedrørende batterierne

Overhold altid nedenstående advarsels-henvisninger ved håndtering af batterier:

	Følg anvisningerne på batteri-erne, i brugsanvisningen og i køretøjets driftsvejledning!
	Brug øjenværn!
	Hold børn væk fra syre og bat-terier!
	Eksplosionsrisiko!
	Gnister, åben ild og rygning for-budt!
	Ætsningsfare!
	Førstehjælp!
	Advarselsnotat!

	Bortskaffelse!
	Smid ikke batterier i affaldstønden!
	Advarsel mod farlig elektriskspænding!

Risiko

Eksplosionsrisiko! Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

Risiko

Fysisk risiko! Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

Risiko

Rygning og åben ild er forbudt. Batterier må kun oplades i rum, som er godt ventileret, fordi der opstår eksplosive gasser under opladningen.

Risiko

Ætsningsfare!

Syresprøjt i øjne eller på huden skal skyldes med meget klart vand. Søg derefter omgående en læge. Tilsmudset tøj vaskes med vand.

Opladning af batterier

FORSIGTIG

Lad batterierne op, før maskinen tages i brug.

FARE

Risiko for tilskadekomst! Overhold sikkerhedsbestemmelserne ved omgang med batteriet. Overhold opladerproducentens brugsvejledning.

Vedlagt brugsvejledning fra batteriets producent skal overholdes og følges.

Oplad batteriet kun med en velegnet oplader.

Risiko

Ætsningsfare. Hvis man påfylder vand, når batteriet er afladet, kan der løbe syre ud! Brug beskyttelsesbriller ved omgang med batterisyre, og følg forskrifterne for at forhindre tilskadekomst og ødelæggelse af tøj. Eventuelle syrestænk på huden eller tøjet skal straks skylles af med store mængder vand.

FORSIGTIG

Risiko for beskadigelse. Brug kun destilleret eller afsaltet vand (VDE 0510) til efterfyldning af batterierne. Brug ikke fremmede tilsætningsmidler (såkaldte ydelsesforbedrende midler), ellers bortfalder enhver garanti.

Anbefalede batterier, ladeaggregater

	Bestillingsnummer
Batteripakke 36 V, 360 Ah, (i udsparing, ringe vedligeholdelse) *	6.654-282.0
Opladeaggregat 36 V, 50 A	6.654-283.0
* Maskinen har behov for 1 batteripakke

Brugen af andre batterier og opladeaggregater anbefales ikke og mås kun bruges efter aftale med KÄRCHER-kundeservice.

→ Træk batteristikket fra maskinen og forbind det med opladeaggregatets stik. → Sæt opladeaggregatets stik i en stikdåse på 16 A, opladeaggregatet oplader automatisk. → Begge motorafskærmninger skal være åben under opladningen. → Bemærk: Hvis batteriet er opladet, adskil opladeren først fra strømforsyningen og derefter fra batteriet.

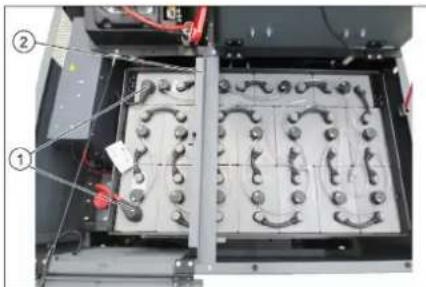

Kontrol og korrektion af væskestanden i batteriet

FORSIGTIG

Det er absolut nødvendigt at være opmærksom på batteriproducentens henvisninger og at handle derefter.

Kontroller batteriernes ladetilstand

– Visning af batteriets kapacitet i grønt område:

Batteriet er opladet

– Visning af batteriets kapacitet i gult område:

Batteriet er halvt afladet.

– Visning af batteriets kapacitet i rødt område:

Batteriet er næsten afladet. Fejedriften afbrydes automatisk inden længe.

- Kontrollampen lyser rødt

Batteriet er afladet. Fejedriften afbrydes automatisk (ny idriftsættelse af fejeaggregaterne er kun muligt efter batteriet er blevet opladet).

→ Kør maskinen direkte til opladningsstationen. Undgå stigninger. → Oplad batteriet.

Drift

Indstilling af førersædet

1 Arm til sædejustering 2 Førersæde

→ Træk armen til sædejustering ud. → Flyt sædet, slip armen og sæt den i indgreb. → Flyt sædet frem og tilbage for at kontrollere, at det er i indgreb.

Start maskinen

Bemærk: Maskinen er udstyret med en sikkerhedsafbryder i sædet. Maskinen slukker, når førersædet forlades.

→ Tag plads på førersædet. → Sæt kørselsretnings-omkobleren i midterstilling.

→ Aktiver stopbremsen. → Sæt startnøglen i tændingslåset.

→ Drej startnøglen til position "I". Maskinen er klar til drift.

→ Drej startnøglen til position "II". Maskinen er nu køreklar.

Bemærk: Visningen til batteriets kapacitet viser den aktuelle opladestatus efter ca. 10 sekunder.

Kørsel med maskinen

1 Kørselsretning fremad 2 Kørselsretning baglæns

Kør frem

→ Sæt omskifteren til kørselsretningen på "Fremad".

→ Træd langsomt på højre kørepedal.

Bak

Risiko

Fysisk risiko! Hvis du kører tilbage, må der ikke opstå risiko for tredje personer, evt. bør du dirigeres ind.

FORSIGTIG

Risiko for beskadigelse! Betjen omstilleren til kørselsretningen kun ved standset maskine.

→ Sæt omskifteren til kørselsretningen på "Baglæns".

→ Træd langsomt på højre kørepedal.

Køreegenskaber

- Kørselshastigheden kan reguleres trinløst med kørepedalerne.

– Undgå rykvis aktivering af pedalen, da det kan beskadige hydraulikanlægget.

Bremsning

→ Slip kørepedalen. Maskinen bremser automatisk og bliver stående.

Bemærk: Bremseeffekten kan understøttes ved at trykke bremsepedalen.

Kørsel over forhindringer

Kørsel over faste forhindringer op til 70 mm:

→ Kør langsomt og forsigtigt fremad og over forhindringen.

Kørsel over faste forhindringer over 70 mm:

→ Der må kun køres hen over sådanne forhindringer ved hjælp af en dertil egnet rampe.

Fejefunktion

BEMÆRK

Undgå at feje pakbånd, tråd eller lignende op, da det kan beskadige det mekaniske fejesystem.

Bemærk: For at få et optimalt rengøringsresultat bør kørselshastigheden tilpasses forholdene.

Bemærk: Støvfilteret bør renses jævnligt under drift.

Bemærk: Hvis der hyppigt arbejdes i områder med finstøv, skal filtret ofte renses.

Betjeningshåndtag

1 Betjeningshåndtag fejevalse og sidekost

2 Betjeningshåndtag snavsbeholder

3 Betjeningshåndtag fejevalse

4 Betjeningshåndtag beholderklap

Betjeningshåndtag fejevalse og sidekost

→ Betjeningshåndtag (1) fremad: Fejevalse til, og sænk sidekost og til

→ Betjeningshåndtag (1) bagud: Fejevalse til.

Betjeningshåndtag snavsbeholder

→ Betjeningshåndtag snavsbeholder (2) fremad: Snavsbeholder sænkes.

→ Betjeningshåndtag snavsbeholder (2) tilbage: Snavsbeholder løftes.

Betjeningshåndtag fejevalse

Betjeningshåndtag beholderklap

→ Betjeningshåndtag beholderklap (4) fremad: Beholderklappen på snavsbeholderen åbnes.

→ Betjeningshåndtag beholderklap (4) tilbage: Beholderklappen på snavsbeholderen lukkes.

Fejning af tørre underlag

→ Tænde blæseren. → Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. → Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. → Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

Fejning af fugtige eller våde underlag

→ Slukke blæseren. → Ved rengøring af plane flader: Betjeningshåndtag fejevalse og side- kost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. → Betjeningshåndtag beholderklap (4) fremad: Beholderklappen åbnes. → Ved rengøring af kanter: Betjeningshåndtag fejevalse og side- kost (1) fremad: Fejevalse til, sidekost til og sænkes Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes.

Tømning af smudsbeholderen

△FARE

Fysisk Risiko!

→ Under tømningen må der ikke opholde sig personer eller dyr i snavsbeholderens svingeområde.

Risiko for at vælte!

→ Stil maskinen på et plant underlagt under tømningen.

ADVARSEL

Risiko for kvæstelser!

→ Ræk aldrig ind mellem tømningsmekanikkens stangsystem. Det er forbudt at opholde sig under den løftede beholder.

BEMAERK

→ Det er muligt, at der slynges materiale rundt fra den drejende fejevalse under tømningen. Hold rigelig afstand.

→ Løft fejevalsen og sidekosten med betjeningshåndtaget. Betjeningshåndtag 1 til midten og betjeningshåndtag 3 fremad. → Luk beholderklappen, træk hertil håndtaget (4) tilbage. → Løft snavsbeholderen, træk hertil håndtaget (2) tilbage. → Kør langsomt til samlingsbeholderen. → Aktiver stopbremsen. → Åbn beholderklappen, tryk hertil håndtaget (4) frem og tøm snavsbeholderen. → Luk beholderklappen, træk hertil håndtaget (4) tilbage til den er vippet i slutstilling. → Løsn stopbremsen. → Kør langsomt bort fra samlingsbeholderen. → Sænk snavsbeholderen til slutstilling, tryk hertil betjeningshåndtaget (2) frem.

Sluk for maskinen

→ Tryk bremsepedalen og hold den nede. → Aktiver stopbremsen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Transport

⚠️FARE

Transportskader!

→ Tag højde for maskinens tomvægt (transportvægt), når den transporteres på trailer eller køretøjer. → Ved transport i biler skal renseren fastspændes i henhold til gældende love. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Ved punkterne til at surre fast (4x) skal maskinen sikres med spændingsseler, reb eller kæder. → Sørg for at sikre maskinen med kiler ved kanterne. → Når fejemaskinen transporteres, skal batteriet frakobles.

Opbevaring/pause

⚠️FARE

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

→ Stil fejemaskinen på en plan flade i tørre og frostfrie omgivelser. Beskyt mod støv med en presenning. → Løft fejevalsen og sidekosten for at forhindre skader på børsterne. → Luk beholderklappen. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Fejemaskinen sikres mod at rulle væk. Hvis fejemaskinen ikke skal bruges i en længere periode, skal nedenstående punkter overholdes: → Rengør fejemaskinen indvendigt og udvendigt. → Træk batteristikket ud på maskinen. → Lad batteriet op ca. hver 2. måned.

→ Støvfilteret må ikke vaskes. → Istandsættelser må kun gennemføres af den godkendte kundeservice eller fagkyndige personer, som er fortrolige med alle gældende sikkerhedsbestemmelser. → Stedforandrede maskiner, der bruges til erhverv, skal kontrolleres med hensyn til sikkerhed ifølge VDE 0701. → Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Rensning

FORSIGTIG

Risiko for beskadigelse!

→ Maskinen må ikke rengøres med en vandslange eller højtryksvandstråle (risiko for kortslutning eller andre skader).

Indvendig rengøring af maskinen

⚠️FARE

Fysisk risiko!

→ Bær støvmaske og beskyttelsesbriller. → Tør maskinen af med en klud. → Blæs maskinen ren med trykluft.

Rengøring af maskinens udvendige side

→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.

Bemærk: Brug ingen aggressive rengøringsmidler.

Vedligeholdelsesintervaller

Bemærk: Driftstimetælleren angiver tidspunkterne for vedligeholdelsesintervallerne.

Vedligeholdelse udført af kunden

Bemærk: Alle service- og vedligeholdelsesarbejder, der skal udføres af kunden, skal udføres af uddannet fagpersonale. Kontakt Kärcher-forhandleren, såfremt der er behov herfor.

→ Kontroller fejevalsen og sidebørsten for slid og indviklede bånd. → Kontroller alle betjeningselementers funktion. → Kontroller maskinen med hensyn til skader.

→ Kontroller hydraulikanlægget. → Kontroller hydraulikoliens påfyldningsstand. → Kontroller bremsevæskens status. → Kontroller tætningslisterne for slid, udskift dem ved behov. → Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

→ Skift tætningslisterne ud. → Juster hhv. udskift tætningerne på siden. → Skift fejevalsen ud. → Skift sidebørsterne ud.

Bemærk: Beskrivelse, se kapitlet Vedligeholdelsesarbejder.

Vedligeholdelse udført af kundeservice

Service efter 50 driftstimer:

→ Den første inspektion skal gennemføres iht. vedligeholdelsens dokumentation.

Service efter 250 driftstimer:

→ Inspektion skal gennemføres iht. vedligeholdelsens dokumentation.

Bemærk: For at opretholde muligheden for at stille krav til garantien skal alle service- og vedligeholdelsesarbejder i garantiperioden udføres af en autoriseret Kärcher-kundeservice iht. serviceheftet.

Vedligeholdelsesarbejder

Klargøring:

→ Stil fejemaskinen på et plant underlag. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen.

Generelle sikkerhedsanvisninger

⚠️FARE

Fysisk risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.

1 Holder sikringsstang 2 Sikringsstang → Klap sikringsstangen til højudtømningen opad og sæt den ind i holderen (sikret).

Udskifte batteriet

BEMÆRK

Vær opmærksom på, hvordan batteripolerne vender, når batterierne monteres. Polerne skal monteres til venstre i kørselsretningen.

Batterier kan udskiftes som sæt. Udskiftningen må kun gennemføres af specialister.

→ Grundet den tunge vægt (450 kg) skal udskiftningen foretages ved hjælp af en kran.

Bemærk: Før udskiftning af batteriet skal tværdrageren skrues af.

1 Batteripoler - til venstre i kørselsretningen

2 Tværdrager

→ Ved afmontering af batteriet er det altid minuspol-ledningen, der skal afmonteres først. → Kranwirer fastgøres på batterisættets de 4 øjer og batteriet løftes forsigtigt ud.

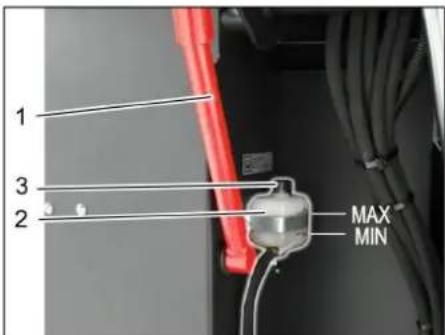

Kontroller bremsevæskeniveauet og påfyld bremsevæske.

△FARE

Fysisk risiko!

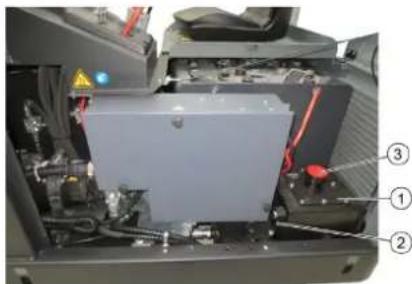

→ Ved løftet snavsbeholder skal sikringsstangen altid sættes ind. → Sikringen må kun foretages udenfor fareområdet.

2 Bremsevæskebeholder

3 Låg

→ Kør snavsbeholderen op og fastgør med sikringsstangen, se hertil i kapitel "Tøm snavsbeholderen". → Kontroller, om der er nok bremsevæske i bremsevæskebeholderen.

OBS

Væskestanden skal ligge mellem min. og maks.

→ Påfyld DOT-bremsevæske, som aktuelt kan købes i handlen.

Kontroller oliestanden til hydraulikolien og påfyld hydraulikolie

VARSEL

Smudsbeholderen må ikke være løftet.

→ Åbn motorskærmen.

3 Dæksel, oliepåfyldningsåbning

→ Kontroller påfyldningsstanden af hydraulikolien på skueglasset.

– Oliestanden skal ligge mellem "MIN" og "MAX" mærket.

– Ligger oliestanden under "MIN" mærket, påfyld olie.

→ Skru dækslet til oliepåfyldningsåbningen af. → Rens påfyldningsområdet. → Fyld hydraulikolie på.

Olietype: se de tekniske data

→ Skru dækslet til oliepåfyldningsåbningen på.

Kontroller hydraulikanlægget

→ Aktiver stopbremsen. → Tænd motoren. Hydraulikanlægget må kun vedligeholdes af Kärcher-kundeservice. → Kontroller alle hydraulikslanger og tætninger for tæthed.

Kontrol af fejevalsen

→ Tag plads på førersædet. → Sæt kørselsretning-omkobleren i midterstilling. → Drej startnøglen til position "I". → Løft snavsbeholderen til slutpositionen. → Drej tændingsnøglen om på "0" og træk nøglen ud. → Aktiver stopbremsen. → Sæt sikringsstangen ind til højudtømning. → Fjern bånd og snore fra fejevalsen. → Fjern sikringsstangen. → Sæt startnøglen i tændingslåset. → Drej startnøglen til position "I". → Sænk snavsbeholderen til slutpositionen. → Drej tændingsnøglen om på "0" og træk nøglen ud.

Udskiftning af fejevalsen

→ Smudsbeholderen køres op og støttes med sikringsstangen. → Åbn sideskærmen med nøglen.

→ Skru vingemøtrikken af. → Tag holdebøjlen af. → Klap tætningen i siden udad. → Skru fejevalseholderens fastspændingsskrue ud og sving holderen udad. → Tag fejevalsen ud.

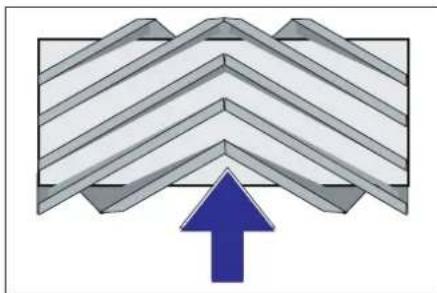

Fejevalsens monteringsposition i kørselsretningen (visning oppefra)

Bemærk: Ved monteringen af den nye fejevalse er det vigtigt at overholde børste-sættets korrekte monteringsposition.

→ Monter ny fejevalse. Fejevalsens noter skal sættes på kammene af den overfor liggende vinge.

Bemærk: Efter indbygningen af den nye fejevalse skal fejebanen indstilles på ny.

Kontrol og indstilling af fejevalsens fejebane

Bemærk: Af fabrik er fejebanen indstillet til 80 mm. Ved slitage af fejevalsen kan den efterjusteres trinløst.

→ Kontroller dæktrykket. → Sluk sugeblæseren. → Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Betjeningshåndtag fejevalse og sidekost (1) bagud: Fejevalse til. Betjeningshåndtag fejevalse (3) bagud: Fejevalse sænkes. → Lad fejevalsen køre i ca. 10 sekunder. → Betjeningshåndtag fejevalse og sidekost (1) til midten: Betjeningshåndtag fejevalse (3) fremad: Fejevalse løftes. → Løft smudsbeholderen op. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens form skal være en jævn rektangel med en bredde på 80-85 mm.

→ Spænd stopskruen igen.

→ Kontroller fejevalsens fejebane igen som allerede beskrevet.

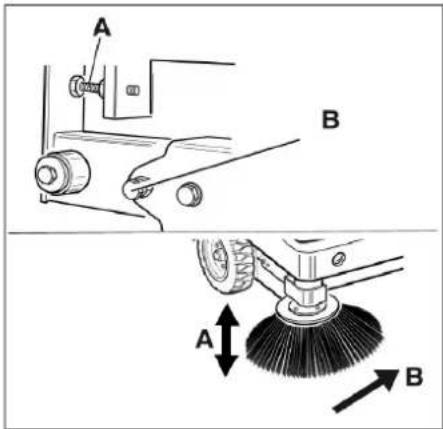

Kontroller og indstil fejevalsens fejebane

→ Løft sidekosterne. → Kør fejemaskinen hen på et jævnt og glat underlag, der er synligt dækket med støv eller kridt. → Sænk sidekosten med betjeningshåndtaget, og lad den køre i ca. 10 sekunder. → Løft sidekosterne. → Bak maskinen væk. → Kontroller fejeområdet.

Fejebanens bredde bør være imellem 40-50 cm.

→ Korriger fejepositionen med to indstillingsskruer. → Kontroller fejeområdet.

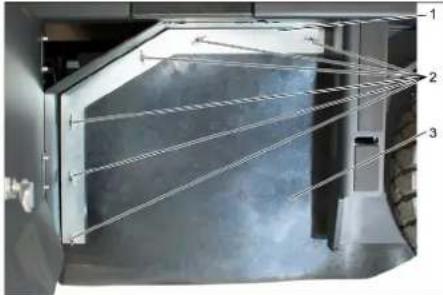

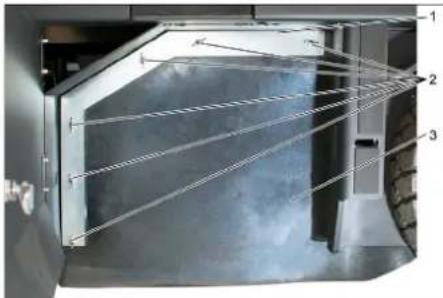

Justere tætningerne i siden ⚠️FARE

Fysisk risiko! Ved løftet snavsbeholder skal sikringsstangen altid sættes ind.

→ Smudsbeholderen køres op og sikres med sikringsstangen. → Klap sikringsstangen til højudtømningen opad og sæt den ind i holderen (sikret).

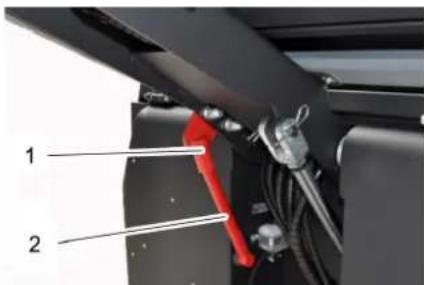

1 Holder sikringsstang

2 Sikringsstang

→ Åbn sideskærmen som beskrevet i kapitel "Udskifte fejevalsen". → Løsn 6 vingemøtrikker på holdepladen i siden. → Løsn 3 møtrikker (SW 13) på holdepladen i foran. → Tryk tætningen i siden så langt ned (langhul) indtil den har en afstand på 1 - 3 mm til jorden. → Skru holdepladerne fast. → Gentag proceduren på den anden side af maskinen.

Manuel rensning af støvfilteret

→ Tænd den manuelle filterrensning.

Kontroller / udskift støvfilteret

ADVARSEL

Fysisk risiko!

→ Bær støvbeskyttelsesmaske ved alle arbejder på filteranlægget. Overhold

sikkerhedsbestemmelserne vedrørende håndtering af fintstøv.

→ Rens støvfilteret med tast "Filterensning". → Tøm smudsbeholderen.

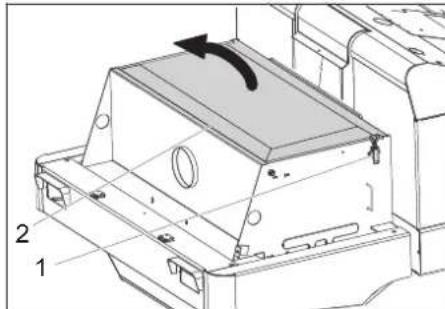

1 Låseanordning maskinens hætte

2 Skærm

3 Filterdæksel

→ Åbn låsemekanismen ved at skrue vingemøtrikken ud. → Vip skærmen frem.

1 Lås, filterafdækning (2x)

2 Filterdæksel

→ Åbn låset. → Åbn filterafdækningen.

→ Kontroller støvfiltret, rens og udskift efter behov.

OBS

Udskiftningen af støvfiltret må kun foretages af Kärcher kundeservice.

Udskift lygtens glødelampe (option)

→ Skru lygterne af. → Fjern lygterne og træk stikket ud. Bemærk: Hold øje med stikkenes position. → Skru lygterne fra hinanden. → Træk lygternes hus fra hinanden og hold det vandret, da lampeenheden ikke er spændt fast. → Åbn låsebøjlen og fjern glødelampen. → Sæt en ny pære i. → Monter i omvendt rækkefølge.

Udskift blinklysets glødelampe (option)

Bemærk: For at udskifte blinklysets glødelampe, skal blinklysets glas fjernes fra huset.

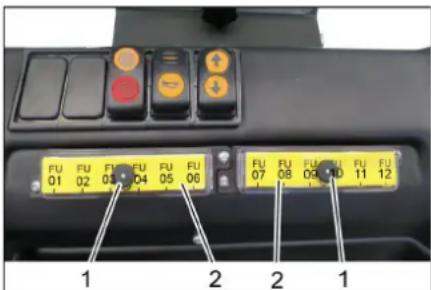

Udskiftning af sikringer

1 Fingermøtrik

2 Låg sikringskasse

→ Skru fingermøtrikken ud. → Åbn låget på sikringskassen. → Kontroller sikringerne. → Udskift defekte sikringer.

Bemærk: Brug kun sikringer med samme værdi.

FU01 SikkerhedsrelæKørepedal	3 A
FU02 Multifunktionsdisplay 5 A
FU03 Batterifrakobling 3 A
FU04 Køreretningsomstiller 3 A
FU05 Kørestyring 3 A
FU06 Vibratorsystem 15 A
FU07 Styring sugesystem 3 A
FU08 Rundomkring-advarselslys	7.5 A
FU09 Signalhorn 7.5 A
FU10 Belysning 15 A
FU11 Visker 3 A
FU12 Beskyttelsestag (option)	10 A
FU 13* Køremotor 125 A
FU 14* E-motor	100 A
FU 15* Sugeturbiner	20 A

* Disse sikringer må kun skiftes af kundeservicepersonale, da en kontrol af fejl på maskinen er nødvendig.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Fejesugningsmaskine sideapparat

Type: KM 120/250 R Bp

1.186-002.0

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendte overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 88

Garanteret: 90

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Fejl Afhjælpning
Maskinen kører ikke eller kun lang-somt	Sæt dig på sæden, sædeafbryderen aktiveres.
	Få kontrolleret sikringen til køremotor FU 13 af kundeservicepersonale.
	Oplade eller udskifte batteriet
	Løsn stopbremsen.
	Kontroller for opviklede bånd og snører.
	Kontakt Kärcher-kunderservice.
Piftende lyse i hydraulikken Fyld hy-draulikolie på
Børsterne drejer sig kun langsomt eller slet ikke	Kontroller for opviklede bånd og snører.
	Kontakt Kärcher-kunderservice.
Ringe eller ingen sugekraft i bør-steområdet	Rengøring af filter
	Kontakt Kärcher-kunderservice.
Maskinen støver Justere tætningerne i siden
Fejeenheden mangler at opsamle snavs	Tøm smudsbeholderen.
	Rense støvfilteret
	Udskiftning af fejevalsen
	Justere fejebanen
	Udskifte snavsbeholderens tætningsstribe
	Fjerne fejevalsens blokering
	Kontakt Kärcher-kunderservice.
Snavsbeholderen kan ikke sænkes eller løftes	Kontroller sikringerne.
	Fjern sikringsstøtten fra snavsbeholderen.
	Kontakt Kärcher-kunderservice.
Snavsbeholderen drejer sig kun langsomt eller slet ikke	Kontakt Kärcher-kunderservice.
Fejl med dele som bevæges hy-draulisk	Kontakt Kärcher-kunderservice.

Tekniske data

		KM 120/250 R Bp KM 120/250 R Bp Pack
Maskindata
Kørselshastighed, fremad km/h 6 6
Kørselshastighed, tilbage km/h 3 3
Stigningsevne maks. -- 14% 14%
Fejeydelse i areal uden sidebørster m	2/h	5400	5400
Fejeydelse i areal med 1 sidekost	m2/h	7200	7200
Arbejdsbredde uden sidebørster	mm	900	900
Arbejdsbredde med 1 sidebørster	mm	1200	1200
Beskyttelsesklasse, dryptæt	-- IPX 3	IPX 3
Brugstid ved fuld opladet batteri	h	--	3,5
El-anlæg
Batterikapacitet	V, Ah	--	36, 360
Batterisæt	kg	--	450
Hydraulisk anlæg
Oliemængde i hele hydraulikanlægget	I	25	25
Oliemængde i hydrauliktanken	I	20,5	20,5
Hydraulikolie type	-- HV 46	HV 46
Smudsbeholder
Maks. aflæsningshøjde	mm	1400	1400
Smudsbeholderens volumen I 250 250
Fejevalse
Fejevalsens diameter mm 300 300
Fejevalsens bredde mm 900 900
Omdrejningstal 1/min 325 325
Fejebane mm 80 80
Sidekost
Sidebørstens diameter mm 600 600
Omdrejningstal (trinløs) 1/min 61 61
Gummidæk
Størrelse foran -- 15-4,5 x 8 15-4,5 x 8
Størrelse bagved	-- 15-4,5 x 8	15-4,5 x 8
Bremse
Forhjul	-- mekanisk	mekanisk
Baghjul	-- Elektrisk	Elektrisk
Filter- og sugesystem
Type	-- Posefilter	Posefilter
Omdrejningstal 1/min 2800 2800
Filterflade finstøvfilter m	2	6,0	6,0
Nominelt vakuum sugesystem	mbar	15,5	15,5
Nominel volumenstrøm for sugesystemet	m3/h	800 800
Vibratorsystem -- El-motor El-motor
Omgivende betingelser
Temperatur	°C	-5 til +40	-5 til +40
Luftfugtighed, ikke-kondenserende	%	0 - 90	0 - 90
Oplyste værdier ifølge EN 60335-2-72
Støjemission
Lydtryksniveau LpA	dB(A)	70 70
Usikkerhed KpA	dB(A)	3	3
Lydeffektniveau LWA + usikkerhed KWA	dB(A)	90 90
Maskinvibrationer
Hånd-arm vibrationsværdi	m/s 2	0,7	0,7
Sæde	m/s 2	0,5	0,5
Usikkerhed K	m/s 2	0,1	0,1
Mål og vægt
Længde x bredde x højde	mm 2082x1250x1450		2082x1250x1450
Venderadius højre	mm 1350		1350
Venderadius venstre	mm 1350		1350
Vægt (med/uden batteri)	kg	750/1200	750/1200
Tilladt totalvægt	kg	1620	1620
Godkendt akselbelastning foran	kg	797 797
Godkendt akselbelastning bagved	kg	823 823
Forbehold for tekniske ændringer!

Generelle merknader.....NO 1

Sikkerhetsanvisninger ..... NO 2

Sikkerhetsanvisninger for bet-

jening ..... NO 2

Sikkerhetsanvisninger for

kjøring ..... NO 2

Maskin med beskyttelsestak NO 3

Sikkerhetsanvisninger for

Sikkerhetsanvisninger for pleie

Stille inn førersetet. . . . . NO 5

Starte maskinen.....NO 6

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

Maskin med beskyttelsestak

MERKNAD

Ved omgang med batterier må det tas hensyn til:

Kontroller ladenivået på batteriene

1 Betjeningsspak feievals og sidekost

2 Betjeningsspak feieavfallsbeholder

3 Betjeningsspak feievals

4 Betjeningsspak beholderklaff

Betjeningsspak feievals og sidekost

→ Betjeningsspak (1) forover: Feievals på og sidekost senkes ned og på.

→ Betjeningsspak (1) bakover: Feievals på.

Betjeningsspak feieavfallsbeholder

→ Betjeningsspak feieavfallsbeholder (2) fremover: Feieavfallsbeholderen senkes.

→ Betjeningsspak feieavfallsbeholder (2) bakover: Feieavfallsbeholderen løftes.

Betjeningsspak feievalse

→ Betjeningsspak feievals (3) forover: Feievalsen løftes.

→ Betjeningsspak feievals (3) bakover: Feievalsen senkes.

Betjeningsspak beholderklaff

Kontroller bremsevæskenivået og fyll på bremsevæske

⚠️FARE

Fare for skade!

2 Bremsevæskebeholder

3 Deksel

→ Kjør feieavfallsbeholderen opp og sikre den med sikringsstangen, se dertil i kapittelet "Tømme feieavfallsbeholderen" → Kontroller om det er tilstrekkelig bremsevæske i bremsevæskebeholderen.

Merknad

Væskenivået skal være mellom min. og maks.

→ Ved behov, fyll på med standard DOT-bremsevæske.

Feieavfallsbeholderen skal ikke være løftet.

→ Åpne motordeksel.

1 Nøkkel 2 Sidekledning

→ Kjør feieavfallsbeholderen opp og sikre den med sikringsstang. → Åpne sidekledning med nøkkel.

Anvendte overensstemmende normer

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Anvendt metode for samsvarsvurdering

Symboler på apparaten. SV 1

Hänvisningar om avlastning .. SV 3

Symboler på apparaten

Säkerhetsanvisningar

Hänvisningar om avlastning

⚠️Fara

Säkerhetshänvisningar batterier
