KULLANIM KILAVUZU KM 120250 R Bp Classic Kärcher

0,1 0,1 Διαστάσεις και βάρη Μήκος x Πλάτος x Ύψος mm 2082x1250x1450 2082x1250x1450 Ακτίνα στροφής δεξιά mm 1350 1350 Ακτίνα στροφής αριστερά mm 1350 1350 Απόβαρο (χωρίς/με συσσωρευτή) kg 750/1200 750/1200 Επιτρεπόμενο συνολικό βάρος kg 1620 1620 Επιτρεπόμενο φορτίο άξονα μπροστά kg 797 797 Επιτρεπόμενο φορτίο άξονα πίσω kg 823 823 Με την επιφύλαξη τεχνικών αλλαγών! 146 EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin. – Cihazın üzerindeki uyarı ve bilgi tabela- ları tehlikesiz kullanım için önemli bilgi- ler verir. – Kullanım kılavuzundaki uyarıların ya- nında yerel yönetimin belirlediği güven- lik ve kaza önleme talimatları dikkate alınmalıdır. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. TEHLIKE Tehlikeleri önlemek için, onarımlar ve ye- dek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır. 몇 TEDBIR Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı. DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı

Genel bilgiler . . . . . . . . . . . . . . TR 1 Çevre koruma . . . . . . . . TR 1 Garanti . . . . . . . . . . . . . . TR 1 Aksesuarlar ve yedek parça- lar. . . . . . . . . . . . . . . . . . TR 1 Kullanım kılavuzundaki sem- boller . . . . . . . . . . . . . . . TR 1 Cihaz üzerindeki semboller TR 1 Kurallara uygun kullanım . . . . . TR 2 Öngörülebilir hatalı kullanım TR 2 Uygun zeminler . . . . . . . TR 2 Güvenlik uyarıları. . . . . . . . . . . TR 2 Kullanıma yönelik güvenlik uyarıları . . . . . . . . . . . . . TR 2 Sürüş moduna yönelik gü- venlik uyarıları . . . . . . . . TR 2 Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları TR 3 Yüksek boşaltma özellikli ci- hazlar . . . . . . . . . . . . . . . TR 3 Sürücü koruma tavanlı ci- hazlar . . . . . . . . . . . . . . . TR 3 Cihazın taşınmasına yönelik güvenlik uyarıları . . . . . . TR 3 Koruma ve bakıma yönelik güvenlik uyarıları . . . . . . TR 3 Fonksiyon . . . . . . . . . . . . . . . . TR 3 İndirme bilgileri . . . . . . . . . . . . TR 3 Kullanım ve çalışma elemanları TR 4 Süpürge makinesinin resmi TR 4 Kumanda alanı. . . . . . . . TR 4 Cihazı çalıştırmaya başlamadan önce. . . . . . . . . . . . . . . . . . . . . TR 5 El freninin kilitlenmesi/çözül- mesi . . . . . . . . . . . . . . . . TR 5 İşletime alma . . . . . . . . . . . . . . TR 5 Genel bilgiler . . . . . . . . . TR 5 Kontrol ve bakım çalışmalarıTR 5 Akülerin güvenlik uyarıları TR 5 Akülerin şarj edilmesi. . . TR 5 Çalıştırma . . . . . . . . . . . . . . . . TR 5 Sürücü koltuğunun ayarlan- ması . . . . . . . . . . . . . . . . TR 5 Cihazı çalıştırma . . . . . . TR 6 Cihazı sürme . . . . . . . . . TR 6 Süpürme modu: . . . . . . . TR 6 Süpürge haznesinin boşaltıl- ması . . . . . . . . . . . . . . . . TR 6 Cihazın kapatılması . . . . TR 7 Taşıma. . . . . . . . . . . . . . . . . . . TR 7 Depolama/durdurma . . . . . . . . TR 7 Koruma ve Bakım . . . . . . . . . . TR 7 Genel bilgiler . . . . . . . . . TR 7 Temizlik . . . . . . . . . . . . . TR 7 Bakım aralıkları . . . . . . . TR 7 Bakım çalışmaları . . . . . TR 7 AB uygunluk bildirisi . . . . . . . . TR 10 Arızalarda yardım . . . . . . . . . . TR 11 Teknik Bilgiler . . . . . . . . . . . . . TR 11 Genel bilgiler Çevre koruma Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen ön- görülen toplama sistemleri aracı- lığıyla tasfiye edin. Aküler, yağ, yakıtlar ve benzeri maddeler doğaya ulaşmamalıdır. Bu maddeleri lüt- fen uygun toplama sistemleri ile tasfiye edin. Garanti Aksesuarlar ve yedek parçalar Kullanım kılavuzundaki semboller Cihaz üzerindeki semboller Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýþmaya baþlamadan önce, egzoz sistemini ye- terinde soðutun. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın. Hareketli araç parçaları arasında sıkışma nede- niyle ezilme tehlikesi. Hareketli parçalar nede- niyle yaralanma tehlikesi. Elinizi içeri sokmayın. Yangın tehlikesi. Yanan veya kor halindeki mad- deleri temizlemeyin. Zincir bağlantı noktası / Vinç noktası Kriko bağlantı noktaları Süpürme haznesi kaldırıl- mışken yapılan sürüşler- de zeminin maksimum eğimi. Aracı sürüş yönünde sa- dece maksimum %14'e kadar eğimlerde sürün. Dikkat Dönen fırça (dön- me yönüne dikkat edin). 147TR- 2 Süpürge, ticari kullanımdaki taban alanları- nın temizlenmesi ve örn. aşağıdaki kulla- nım alanları için öngörülmüştür: Park yerleri Üretim tesisleri Lojistik alanları Otel Perakende sektörü Depo alanları Yay kaldırımları – Bu süpürme makinesi, iç ve dış alanlar- da kirlenmiş yüzeyleri temizlemek için üretilmiştir. – Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. – Bu süpürme makinesini sadece bu kul- lanım kılavuzundaki bilgilere uygun ola- rak kullanın. – Cihaz üzerinde değişiklikler yapılma- malıdır. – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. – Sadece işletmeci veya yetkilisi tarafın- dan, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. – Genel olarak şu geçerlidir: Kolay tutu- şabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi). Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyi- niz/madde temizlemeyiniz! Buna, emi- len havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü mad- de de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bula- şabilir. Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpür- meyin/emdirmeyin, bu tozlar güçlü al- kali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluştu- rur. Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz. Cihaz, sağlığa zararlı maddelerin süpü- rülmesi için uygun değildir. Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. Refakatçi kişilerin araca alınmasına izin verilmemektedir. Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez. – Asfalt – Sanayi zeminleri – Çimentolu döşeme – Beton – Kaldırım taşları Cihaz, hava ve kara mesafelerine uyu- labilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanıl- mamalıdır. (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla do- natılmış sa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazı- nıza dair sorularınız varsa lütfen Kircher ile iletişime geçin. Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. Tehlikeli alanlarda (örneğin benzin is- tasyonu) cihazın kullanılması durumun- da gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalı ştırılması yasaktır. TEHLIKE Yaralanma tehlikesi! Aşağı düşen nesnelerin kullanıcı perso- nele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihazı çalıştırmayın. Kullanıcı personel cihazı talimatlara uy- gun olarak kullanmalıdır. Personel, ye- rel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üze- re 3. şahıslara dikkat etmelidir. Prensip olarak motorlu taşıtlar için ge- çerli koruyucu önlemler, kurallar ve dü- zenlemelere uyulmalıdır. Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır. Cihazın kullanım personeli, diğer insan- larla veya mallarıyla oluşan kazalardan sorumludur. Kullanım personelinin sıkı oturan giysi- ler giymesine dikkat edin. Sağlam ayak- kabılar giyin ve gevşek giysilerden kaçı- nın. Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Gö- rüşün yeterli olmasına dikkat edin! Cihaz, motor çalışırken kesinlikle göze- timsiz durumda bırakılmamalıdır. Kulla- nıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı em- niyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir. Cihazın yetkisiz bir şekilde kullanılma- sını önlemek için, anahtar çekilmelidir. Cihaz, sadece kullanım konusunda eği- tim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuk- lar dahil) ya da deneyim ve/veya bilgi ol- maması durumunda güvenlikten so- rumlu bir kişinin gözetimi altındaki veya cihazın nasıl kullanılması gerektiği ko- nusunda talimatlar almış kişiler tarafın- dan kullanım için üretilmiştir. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. TEDBIR Hasar tehlikesi! Süpürme silindirine dola- nabilecekleri için bantlar, ipler veya telleri süpürmeyin. TEHLIKE Yaralanma tehlikesi! Sürüşten önce zemi- nin taşıma kapasitesini kontrol edin. TEHLIKE Kaza tehlikesi, yaralanma tehlikesi! Çok büyük eğimlerde devrilme tehlikesi. – Aracı sürüş yönünde sadece maksi- mum %14'e kadar eğimlerde sürün. Hızlı virajlarda devrilme tehlikesi (özellikle sol dönüşlerde). – Virajlarda yavaş sürün. Stabil olmayan zeminlerde devrilme tehli- kesi. – Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. – Aracı sadece sürüş yönünün enine doğru maksimum %10’a kadar eğimler- de sürün. Tehlikeli elektrik akı mına karşı uyarı! Uyarıyı dikkate alın! Yavaş sürün! Lütfen kullanma kılavuzu- nu okuyun ve kılavuza göre hareket edin! Hasar görme tehlikesi! Toz filtreyi yıkamayın. Kurallara uygun kullanım Öngörülebilir hatalı kullanım Uygun zeminler Güvenlik uyarıları Kullanıma yönelik güvenlik uyarıları Sürüş moduna yönelik güvenlik uyarıları 148 TR- 3 Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır. – Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulma- lıdır. Akülerin kullanılmasına yönelik ya- salara dikkat edin. – Aküleri kesinlikle boşalmış durumda bı- rakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin. – Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun. – Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi. – Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara iç- meyin. Patlama tehlikesi. – Tahrik motoru giri sıcak parçalara do- kunmayın (yanma tehlikesi). – Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin! – Kullanılmış aküleri, 91/ 157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin. TEHLIKE Yaralanma tehlikesi! Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. NOT Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağla- maz! Her gün koruyucu tavanda hasar olup olmadığını kontrol edin. Koruyucu tavan veya diğer bileşenlerin- den birisi hasarlıysa tüm koruyucu tava- nın de ğiştirilmesi gerekir. Koruyucu tavan üzerinde değişiklik ya- pılması veya Kärcher tarafından onay- lanmamış bileşenler, yapı parçaları veya yapı gruplarının kullanılması ya- saktır ve duruma göre koruyucu tavanın işlevini kısıtlayabilir. Römorklar veya araçlar üzerinde taşı- ma sırasında cihazın boş ağırlığını (ta- şıma ağırlığı) dikkate alın. Cihazın taşınması için akü konektörünü çıkartın ve cihazı sabitleyin. Cihazın temizlenmesi ve bakımı, parça- ların değiştirilmesi ya da başka bir fonk- siyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir. Çekiş pili olan cihazlarda tüm bakım ve koruyucu bakım çalışmalarında pil, pil bağlantı kesim yeri (pil soketi) üzerin- den cihazın elektrik sisteminden ayrıl- malıdır. Elektrik sistemindeki çalışmalar sırasın- da akü kutup başları sökülmelidir. Bunun için önce eksi kutbu ardı ndan artı kutbu sökün. Pil bağlantı işlemi ters sırada gerçekleş- tirilir. Önce artı kutbu ardından eksi kut- bu bağlayın. Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (k ısa devre veya baş- ka hasar tehlikesi). Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Ticari amaçla kullanılan yeri değiştiril- miş cihazlara yönelik geçerli yerel gü- venlik kontrolüne dikkat edin. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın. Süpürme makinesi, süpürme kanadı pren- sibine göre çalışır. – Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. – Yan fırça, süpürme yüzeyinin kenarları- nı ve köşelerini temizler ve kiri döner si- lindirin şeridine gönderir. – İnce toz, bir toz filtresi üzerinden süpür- me fanından geçirilerek emilir. Tehlike Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin! Forklift kullanmayın. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm. Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabi- lirsiniz (zarfın iç sayfası). Önemli uyarı: Her kereste 2 cıvatayla vidalanmalıdır. Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları Yüksek boşaltma özellikli cihazlar Sürücü koruma tavanlı cihazlar Cihazın taşınmasına yönelik güvenlik uyarıları Koruma ve bakıma yönelik güvenlik uyarıları Fonksiyon İndirme bilgileri Ağırlık (aküler hariç) 750 kg* Ağırlık (akülerle birlikte) 1200 kg*

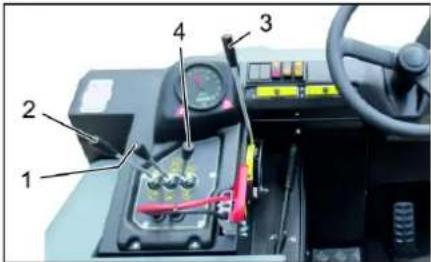

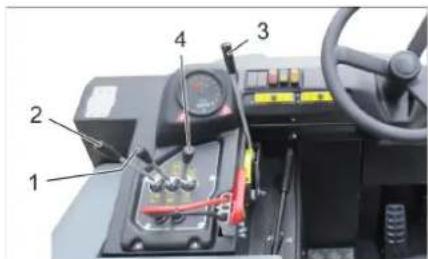

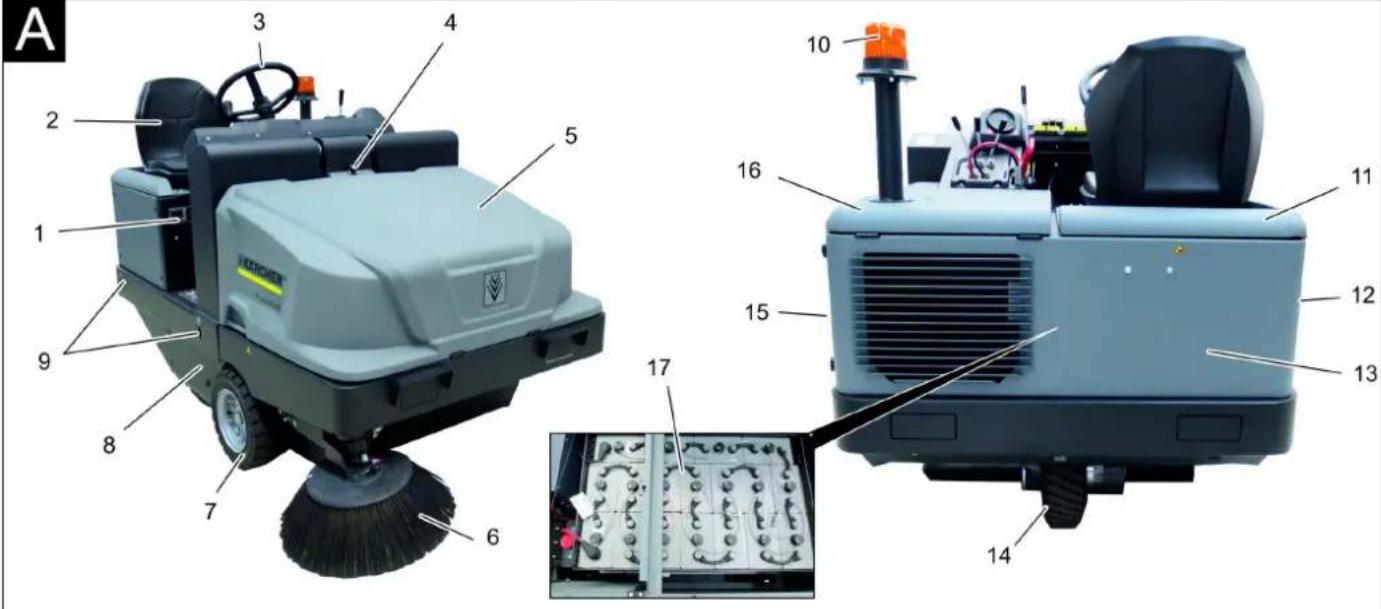

• Montaj setleri takılmışsa ağırlık buna uy- gun olarak daha yüksek olur. 149TR- 4 Şekil 1Tip levhası 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Cihaz kapağının kilidi 5 Cihaz kapağı 6 Yan fırça, sağ 7 Ön tekerlek 8 Süpürme merdanesine erişim 9 Sabit bağlama noktası 10 Tepe lambası 11 Sağ cihaz kapağı 12 Kapak, sağ 13 Arka kaplama 14 Tahrik tekerleği 15 Kapak, sol 16 Sol kapak (motor kaputu) 17 Akü seti (sadece KM 120/250 R Bp Pack tesli- mat kapsamındadır) Şekil 1 Süpürge silindiri ve yan süpürgeler kolu Kol ileri: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol geriye: Süpürge silindiri içeri 2 Kumanda kolu Süpürme haznesi Süpürge haznesinin kaldırılması/indiril- mesi 3 Süpürge silindiri kolu Süpürge silindiri kolunu kaldırma ve in- dirme 4 Kumanda kolu Hazne kapağı Hazne kapağını açma / kapatma 5 Kontrol lambaları ve ekran 6 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapa-

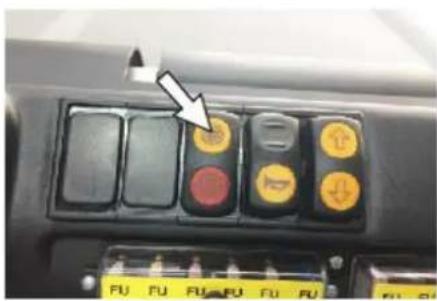

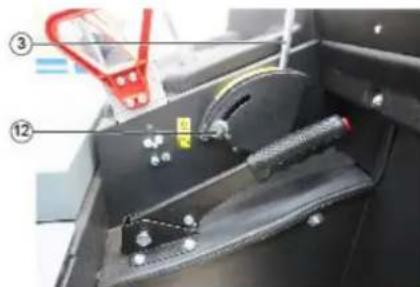

Arka konum: Fan açık Ön konum: Filtre temizleme açık 7 Korna şalteri 8 Sigortalar 9 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması 10 Sürüş yönü seçme kolu 11 Park freni 12 Süpürge silindiri aşınma ayarı / süpür- me seviyesi ayarı 13 Akü soketi Şekil 1 Fren pedalı 2 Gaz pedalı Şekil 1 Akü kapasitesi 2 Akü kontrol lambası 3 Çalışma durumu kontrol lambası 4 Park lambası kontrol lambası 5 Kontrol lambası (bağlı değil) 6 Kısa far kontrol lambası 7 Kontrol lambası (bağlı değil) 8 Sol sürüş yönü kontrol lambası 9 Geri sürüş yönü kontrol lambası 10 Çalışma saati sayacı Kullanım ve çalışma elemanları Süpürge makinesinin resmi Kumanda alanı Pedallar Kontrol lambaları ve ekran 150 TR- 5 El frenini çözün, bu sırada fren pedalına basın. El frenini kilitleyin, bu sırada fren peda- lına basın. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını çıkartın. Park frenini kilitleyin. Akü şarj durumunu kontrol edin, gere- kirse aküleri şarj edin (bkz. "Akülerin şarj edilmesi" bölümü). Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tekerlekleri bant sarılması açısından kontrol edin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Not: Açıklama için Bkz. Temizlik ve bakım bölümü. Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın: Tehlike Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Tehlike Yaralanma tehlikesi! Yaraları kesinlikle kur- şunla temas ettirmeyin. Akülerdeki çalış- malardan sonra ellerinizi yıkayın. Tehlike Yangın ve patlama tehlikesi! – Sigara içmek ve açık ateş yasaktır. – Akülerin şarj edildiği bölümler, şarj işle- mi sırasında yüksek oranda patlayı cı gazlar oluştu ğu için iyi şekilde havalan- dırılmış olmalıdır. Tehlike Yaralanma tehlikesi! – Göz ya da deriye asit temas etmesi du- rumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. – Daha sonra zaman kaybetmeden dok- tora gidin. – Kirlenmiş giysileri suyla yıkayın. TEDBIR Cihazı devreye sokmadan önce aküleri şarj edin. TEHLIKE Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj ciha- zı üreticisinin kullanım talimatını dikkate alın. Akü üreticisinin birlikte verilen kullanma kı- lavuzuna mutlaka uyun ve buna göre hare- ket edin. Aküleri sadece uygun bir şarj cihazıyla şarj edin. Tehlike Yaralanma tehlikesi. Akü boşalmış durum- dayken su eklenmesi dışarı asit çıkması

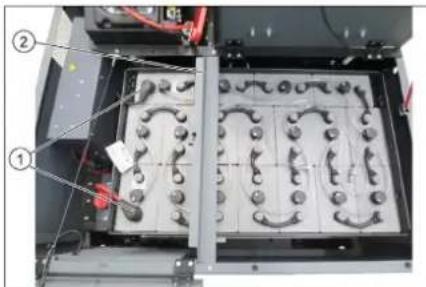

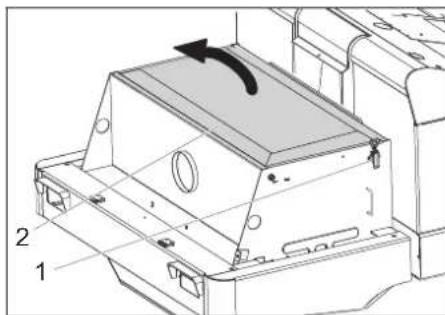

neden olabilir! Akü asidiyle çalışırken koru- yucu gözlük takın ve yaralanmaları ve kıya- fetlerinizin zarar görmesini önlemek için ku- rallara uyun. Deri ya da kıyafetlere asit sıç- raması durumunda hemen bol suyla yıka- yın. TEDBIR Hasar görme tehlikesi. Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (VDE 0510) kullanın. Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kay- beder. Başka akülerin ve şarj cihazlarının kullanıl- ması önerilmez ve sadece KÄRCHER müşteri hizmetleri ile görüşüldükten sonra başka aküler ve şarj cihazları kullanılmalı- dır. Akü soketini makineden çekerek çıkar- tın ve şarj cihazının soketine bağlayın. Şarj cihazının soketini uygun bir 16 A'lık prize takın, şarj cihazı kendi kendine şarj olur. Şarj işlemi sırasında her iki motor kapa- ğını açık tutun. Not: Aküler şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra akülerden ayırın. TEDBIR Akü üreticisinin talimatlarını mutlaka dikka- te alın ve uygun şekilde hareket edin. – Akü kapasite göstergesi yeşil bölgede: Akü dolu. – Akü kapasite göstergesi sarı bölgede: Akü yarıya kadar boşalmış. – Akü kapasite göstergesi kırmızı bölge- de: Akü neredeyse boş. Süpürme modu kısa süreli otomatik olarak durdurulur. – Kontrol lambası kırmızı yanıyor Akü boş. Süpürme modu otomatik ola- rak durdurulur (süpürme üniteleri sade- ce akü şarj edildikten sonra tekrar devreye sokulabilir).

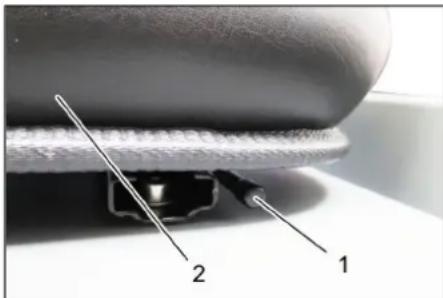

Cihazı doğrudan şarj istasyonuna götü- rün, bu sırada eğimlerden kaçının. Aküyü şarj edin. 1 Koltuk ayarlama kolu 2 Sürücü koltuğu Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturtun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin. Cihazı çalıştırmaya başlamadan önce El freninin kilitlenmesi/çözülmesi İşletime alma Genel bilgiler Kontrol ve bakım çalışmaları Çalışmaya başlamadan önce her gün Akülerin güvenlik uyarıları Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla- ra dikkat edin! Koruyucu gözlük kullanın! Çocukları asit ve akülerden uzak tutun! Patlama tehlikesi! Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır! Yaralanma tehlikesi! İlk yardım! Uyarı notu! Tasfiye edilmesi! Aküyü çöp bidonuna atmayın! Tehlikeli elektrik akımına karşı uyarı! Akülerin şarj edilmesi Tavsiye edilen aküler, şarj cihazları Sipariş numarası Akü paketi 36 V, 360 Ah, (teknede, ba- kım gerektirmez)* 6.654-282.0 Şarj cihazı 36 V, 50 A 6.654-283.0

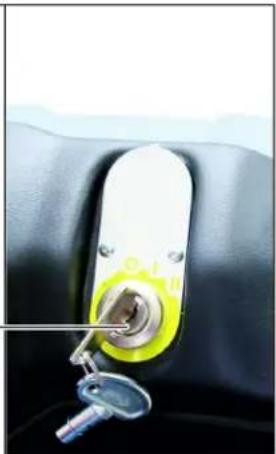

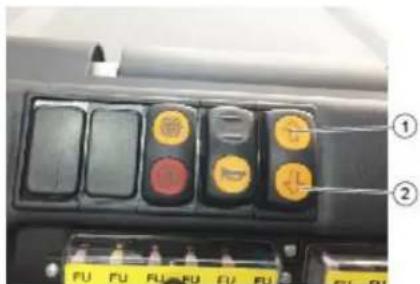

• Cihaz 1 akü paketine ihtiyaç duyar Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi Akü şarj seviyesinin kontrol edilmesi Çalıştırma Sürücü koltuğunun ayarlanması 151TR- 6 Not: Cihaz, bir koltuk kontak şalteriyle do- natılmıştır. Sürücü koltuğu terk edilirken ci- haz kapatılır. Sürücü koltuğuna oturun. Sürüş yönü seçme kolunu orta konuma getirin. Park frenini kilitleyin. Kontak anahtarını kontak kilidine takın. Kontak anahtarını "I" konumuna getirin. Cihaz çalışmaya hazırdır. Kontak anahtarını "II" konumuna geti- rin. Cihaz sürüşe hazırdır. Uyarı: Akü kapasite göstergesi yaklaşık 10 saniye sonra gerçek şarj durumunu gösterir. Fren pedalına basın ve pedalı basılı tu- tun. Park frenini çözün. 1 İleri sürüş yönü 2 Geri sürüş yönü Sürüş yönü seçme kolunu "İleri" konu- muna getirin. Gaz pedalına yavaşça basın. Tehlike Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmama- lıdır, gerekirse yönlendirme yardımı alın. TEDBIR Hasar görme tehlikesi! Sürüş yönü seçme koluna sadece cihaz hareketsizken basın. Sürüş yönü seçme kolunu "Geri" konu- muna getirin. Gaz pedalına yavaşça basın. – Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. – Pedala sert bir şekilde basılmasından sakının, çünkü hidrolik sistem zarar gö- rebilir. Sürüş pedalını bırakın, cihaz kendiliğin- den frenler ve durup kalır. Not: Fren etkisi, fren pedalına basılarak desteklenebilir. 70 mm’ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ileri doğru üstünden geçin. 70 mm’nin üstündeki sabit engellerin üstün- den geçilmesi: Engellerin üstünden sadece uygun bir rampayla geçilebilir. DIKKAT Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalı- dır. Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir. Uyarı: İnce toz bölgesindeki çalışmaların artması durumunda filtre daha sık temizlen- melidir. 1 Süpürge silindiri ve yan süpürgeler kolu 2 Kumanda kolu Süpürme haznesi 3 Süpürge silindiri kolu 4 Kumanda kolu Hazne kapağı Süpürge silindiri ve yan süpürgeler kolu Kol (1) ileriye: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol (1) geriye: Süpürge silindiri içeri. Kumanda kolu Süpürme haznesi Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır. Süpürme haznesi kumanda kolu (2) ge- riye doğru: Süpürme haznesi yükselir. Kumanda kolu Süpürme merdanesi Süpürge silindiri kolu (3) ileriye: Süpür- ge silindiri kalkar. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Kumanda kolu Hazne kapağı Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne ka- pağı açılır. Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne ka- panır. Fanı çalıştırın. Yüzey temizliği sırasında: Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasın- da: Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan sü- pürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Fan kapatın. Yüzey temizliği sırasında: Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasın- da: Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan sü- pürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. TEHLIKE Yaralanma tehlikesi! Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır. Devrilme tehlikesi! Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın. 몇 UYARI Ezilme tehlikesi! Asla boşaltma mekaniğinin çubukların- dan tutmayın. Kaldırılmış haznenin al- tında durmayın. DIKKAT Yaralanma ve hasar tehlikesi! Boşaltma işlemi sırasında dönen süpür- me merdanesi nedeniyle malzeme dı- şarı savrulabilir. Yeterli mesafe bırakın. Cihazı çalıştırma Cihazı sürme İleri sürme Geriye doğru sürüş Sürüş durumu Frenleme Engellerin üstünden geçilmesi Süpürme modu: Kumanda kolu Kuru zemini süpürme Nemli veya ıslak zeminleri temizlemek Süpürge haznesinin boşaltılması 152 TR- 7 Süpürme silindirini ve yan süpürgeyi kollarla yukarı kaldırma: Kol 1 ortaya ve kol 3 ileriye. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. Toplama haznesine doğru yavaşça yaklaşın. Park frenini kilitleyin. Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku- manda kolunu (4) geriye doğru çekin. Park frenini çözün. Yavaşça toplama haznesinden uzakla- şın. Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin. Fren pedalına basın ve pedalı basılı tu- tun. Park frenini kilitleyin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. TEHLIKE Nakliye hasarları! Römorklar veya araçlar üzerinde taşı- ma sırasında cihazın boş ağırlığını (ta- şıma ağırlığı) dikkate alın. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincir- lerle emniyete alın. Cihazı tekerleklerden takozlar koyarak emniyet altına alın. Süpürme makinesini taşırken akü kutup başlarını sökün. TEHLIKE Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Süpürme makinesini düz bir yere, don- ma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun. Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldı- rın. Hazne kapağını kapatın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Süpürme makinesini kaymaya karşı emniyete alın. Süpürme makinesi uzun süre boyunca kul- lanılmazsa ek olarak aşağıdaki hususları dikkate alın: Süpürme makinesini içten ve dıştan te- mizleyin. Akü soketini makineden çekin. Aküyü şarj edin ve yaklaşık 2 aylık ara- lıklarla şarj etmeye devam edin. DIKKAT Hasar görme tehlikesi! Toz filtreyi yıkamayın. Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEDBIR Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (kısa devre veya baş- ka hasar tehlikesi). TEHLIKE Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu göz- lük takın. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın. Cihazı, hafif yıkama çözeltisine batırıl- mış nemli bir bezle temizleyin. Not: Agresif temizlik maddesi kullanmayın. Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir. Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uz- man tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servi- sine başvurulabilir. Günlük bakım: Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Haftalık bakım: Hidrolik sistemini kontrol edin. Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin Hazne kapağını kontrol edin ve yağla- yın. Aşınmaya göre bakım: Sızdırmaz çıtaları değiştirin. Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin. Not: Açıklama için Bkz. Bakım çalışmaları bölümü. 50 çalışma saatinden sonra bakım: Bakım kitabına göre birinci kontrolü yaptırın. 250 çalışma saatinden sonra bakım: Bakım kitabına göre kontrolü yaptırın. Not: Garanti taleplerini sağlamak için, ga- ranti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır. Ön hazırlık: Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin. 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). Cihazın kapatılması Taşıma Depolama/durdurma Koruma ve Bakım Genel bilgiler Temizlik Cihazın iç temizliği Cihazın dış temizliği Bakım aralıkları Müşteri talebi sonucunda bakım Müşteri hizmeti talebi sonucunda bakım Bakım çalışmaları Genel güvenlik uyarıları 153TR- 8 DIKKAT Aküleri takarken akü kutuplarının konumu- na dikkat edilmelidir. Kutbun konumu hare- ket yönünde soldadır. Aküler sadece set olarak değiştirilmelidir. Değiştirme işlemi sadece kalifiye bir uzman tarafından yapılmalıdır. Ağırlığın fazlalığı nedeniyle (450 kg) değiştirme işlemi bir vinç ile gerçekleşti- rilmelidir. Uyarı: Çapraz kiriş, akü değiştirilmeden önce sökülmelidir. 1 Akü kutbu - hareket yönünde sol 2 Çapraz kiriş Akü sökülürken, önce eksi kutup kablo- sunun çıkartılmasına dikkat edin. Vinç halatını akü setinin 4 kancasına sabitleyin ve aküleri dikkatlice dışarı kaldırın. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. 1 Emniyet çubuğu tutucusu 2 Fren hidroliği deposu 3 Kapak Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın, bu konuda bkz. "Süpürme haznesinin bo- şaltılması" bölümü Fren hidroliği deposunda yeterli miktar- da fren hidroliği mevcut olup olmadığını kontrol edin. Not Dolum seviyesi, MIN ve MAX arasında olmalıdır. Gerekirse, piyasada bulunan DOT fren hidroliği ekleyin. NOT Süpürme haznesi kaldırılmamış olmalıdır. Motor kapağını açın. 1 Hidrolik yağı deposu 2 Görüş camı 3 Yağ doldurma deliğinin vidalı tapası Hidrolik yağı seviyesini kontrol camın- dan kontrol edin. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, hidrolik yağı ekleyin. Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin.

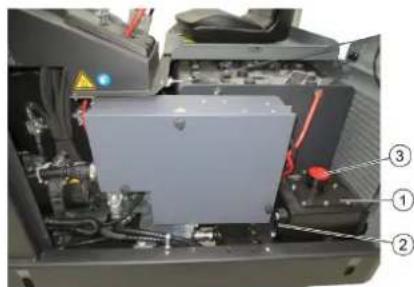

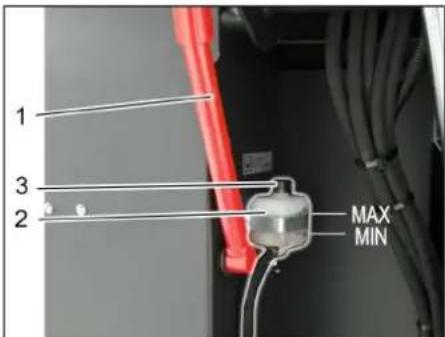

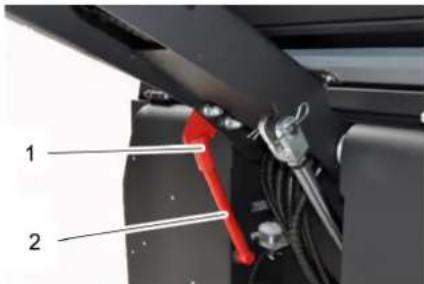

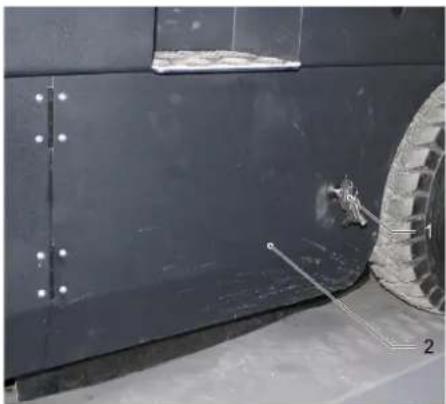

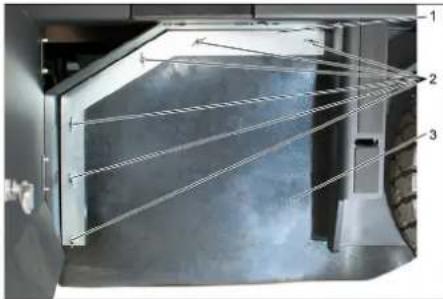

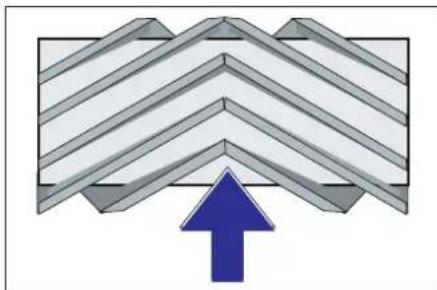

Hidrolik yağı ekleyin. Yağ türü: bkz. Teknik Özellikler Yağ dolum deliğinin kapağını vidalayın. Park frenini kilitleyin. Motoru çalıştırın. Hidrolik sistemine sadece Kärcher müşteri hizmetleri tarafından bakım yapılmalıdır. Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın. Sürücü koltuğuna oturun. Sürüş yönü seçme kolunu orta konuma getirin. Kontak anahtarını "I" konumuna getirin. Süpürme haznesini son konuma kadar kaldırın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çı- kartın. Emniyet çubuğunu dışarı alın. Kontak anahtarını kontak kilidine takın. Kontak anahtarını "I" konumuna getirin. Süpürme haznesini son konuma kadar indirin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. 1 Anahtar 2 Yan kaplama Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin. Yan kaplamayı anahtarla açın. 1Tutma kolu 2 Kanatlı somun 3 Yan conta Kelebek somunları sökün. Tutma kolunu çıkartın. Yan contayı dışarı doğru katlayın. Süpürme merdanesi yuvasının sabitle- me cıvatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkartın. Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm) Not: Yeni süpürme silindirini takarken fırça- nın konumuna dikkat edin. Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salınca- ğın eksantriklerine takılmalıdır. Not: Yeni süpürme merdanesinin montajın- dan sonra süpürge seviyesi yeniden ayar- lanmalıdır. Uyarı: Süpürme seviyesi fabrikada 80mm'ye ayarlanmıştır; süpürme merdane- sinin aşınması durumunda kademesiz ola- rak ayarlanabilir. Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpür- ge silindiri iner. Süpürge silindirini yakl. 10 saniye çalış- tırın. Süpürge silindiri ve yan süpürge kolu (1) ortaya: Süpürge silindiri kolu (3) ileriye: Süpür- ge silindiri kalkar. Süpürge haznesini kaldırın. Cihazı geriye doğru sürün. Akülerin değiştirilmesi Fren hidroliği seviyesinin kontrol edilmesi ve fren hidroliği eklenmesi Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi Hidrolik sisteminin kontrol edilmesi Döner silindirin kontrolü Döner silindirin değiştirilmesi Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması 154 TR- 9 Süpürme aynasını kontrol edin. Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır. Aşınma ayarının tahdit cıvatasını (12) açın ve ayarlayın. Tahdit yukarıya: dar süpürme seviyesi. Tahdit yukarıya: geniş süpürme seviye- si. Tahdit cıvatasını yeniden sıkın. Süpürge silindirinin süpürme seviyesini yeniden yukarıda tarif edildiği şekilde kontrol edin. Yan fırçaları kaldırın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Yan süpürgeyi kol ile indirin ve yakl. 10 saniye çalıştırın. Yan fırçaları kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürme yüzeyinin genişliği 40-50 mm ara- sında olmalıdır. Süpürme yüzeyini iki ayar vidasıyla dü- zeltin. Süpürme aynasını kontrol edin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin. Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu "Süpürme silindirinin değiştirilmesi" bö- lümünde açıklandığı gibi yan kaplamayı açın. 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sac- dan gevşetin. Tabana 1 - 3 mm mesafeye gelene ka- dar yan contayı aşağı doğru bastırın (uzun delik). Tutucu sacları vidalayın. İşlemi cihazın diğer tarafında tekrarla- yın. Manuel filtre temizlemeyi çalıştırın. 몇 UYARI Yaralanma tehlikesi! Filtre sisteminde çalışırken toz koruyu- cu maske takın. İnce tozlarla uğraşır- ken güvenlik talimatlarını dikkate alın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Süpürge haznesini boşaltın. 1 Cihaz kapağının kilidi 2 Cihaz kapağı 3 Filtre kapağı Kilidi açın, bunun için yıldız kollu cıvata- yı sökün. Cihaz kapağını öne doğru katlayın. 1 Kilit, filtre kapağı (2x) 2 Filtre kapağı Kilidi açın. Filtre kapağını açın. 1 Çapraz kiriş 2 Toz filtresi Toz filtresini kontrol edin, gerekirse te- mizleyin ya da değiştirin. Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması Yan contaların ayarlanması Toz filtresinin elle temizlenmesi Toz filtresinin kontrol edilmesi/ değiştirilmesi

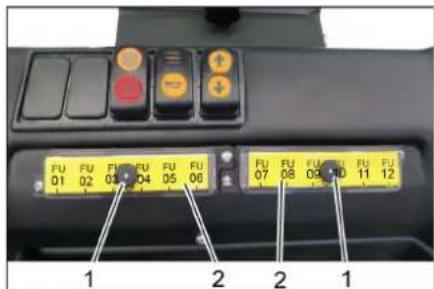

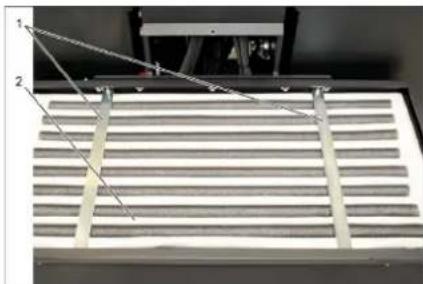

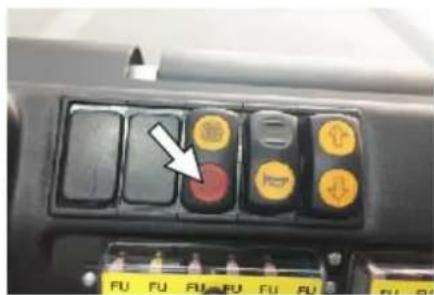

155TR- 10 Not Toz filtresi sadece Kärcher müşteri hiz- metleri tarafından değiştirilmelidir. Filtre kapağını yerleştirin ve kilitleyin. Farı sökün. Farı çıkartın ve soketi çekin. Not: Soketin pozisyonlarına dikkat edin. Farı dağıtın. Far muhafazasını dağıtın ve lamba üni- tesi sabitlenmediği için bu sırada yatay tutun. Kapak braketinin kilidini açın ve ampulü çıkartın. Yeni ampul takın. Ters sırada toplayın. Not: Sinyal lambası ampulünü değiştirmek için, sinyal lambası camını sinyal lambası muhafazasından çıkartın. 1 Tırtıllı somun 2 Sigorta kutusunun kapağı Tırtıllı somunu sökün. Sigorta kutusunun kapağını açın. Sigortaları kontrol edin. Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın.

• Bu sigortalar, cihazda hata kontrolünün yapılması için yalnızca müşteri hizmetleri tarafından değiştirilebilir. İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Far ampulünü (opsiyon) değiştirin Sinyal lambası ampulünü (opsiyon) değiştirin Sigortaların değiştirilmesi FU01 Emniyet rölesi Gaz pedalı 3 A FU02 Çok fonksiyonlu gös- terge 5 A FU03 Pil kapatma 3 A FU04 Sürüş yönü şalteri 3 A FU05 Sürüş kumandası 3 A FU06 Karıştırma sistemi 15 A FU07 Emme sistemi kuman- dası 3 A FU08 Tepe lambası 7.5 A FU09 Korna 7.5 A FU10 Aydınlatma 15 A FU11 Cam sileceği 3 A FU12 Sürücü kabini (opsi- yon) 10 A FU 13* Sürüş motoru 125 A FU 14* Elektrik motoru 100 A FU 15* Vakum fanı 20 A AB uygunluk bildirisi Ürün: Süpürme makinesi Oturma cihazı Tip: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0 İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 88 Garanti edi- len:

Chairman of the Board of Management Director Regulatory Affairs & Certification 156 TR- 11 Arızalarda yardım Arıza Arızanın giderilmesi Cihaz hareket etmiyor ya da çok yavaş hareket ediyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir. Sürüş motoru FU 13 sigortasının müşteri hizmetleri tarafından kontrol ettirin Aküyü şarj edin ya da değiştirin Park frenini çözün İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Hidrolikte ıslık sesi Hidrolik yağı ekleyin Kärcher-müşteri hizmetini bilgilendirin Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok Filtreyi temizleyin Kärcher-müşteri hizmetini bilgilendirin Cihaz toz kaldırıyor Yan contaların ayarlanması Fanı çalıştırın Toz filtresini temizleyin Filtre contalarını değiştirin Kärcher-müşteri hizmetini bilgilendirin Süpürme ünitesinde süpürülen malzeme kalıyor Süpürge haznesini boşaltın Toz filtresini temizleyin Süpürme silindirini değiştirin Süpürme aynasını ayarlayın Süpürme haznesinin şerit contalarını değiştirin Süpürme silindirindeki blokajı kaldırın Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi kalkmıyor ya da inmiyor Sigortaları kontrol edin. Kir kabı emniyet kolunu çıkartın Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi sadece yavaş dönüyor ya da hiç dönmüyor Kärcher-müşteri hizmetini bilgilendirin Hidrolik hareket ettirilen parçalarda çalışma arızaları Kärcher-müşteri hizmetini bilgilendirin Teknik Bilgiler KM 120/250 R Bp KM 120/250 R Bp Pack Cihaz bilgiler Sürüş hızı, ileri km/h 6 6 Sürüş hızı, geri km/h 3 3 Tırmanma kapasitesi (max.) -- %14 %14 Yan süpürge olmayan yüzey gücü m

/h 5400 5400 1 yan süpürgesi olan yüzey gücü m

/h 7200 7200 Yan süpürgeleri olmayan çalışma genişliği mm 900 900 1 yan süpürgesi olan çalışma genişliği mm 1200 1200 Su damla korumalı koruma türü -- IPX 3 IPX 3 Akü tam şarjlı durumdayken kullanım süresi h -- 3,5 Elektrik sistemi Akü kapasitesi V, Ah -- 36, 360 Akü seti kg -- 450 Hidrolik sistemi Komple hidrolik sistemindeki yağ miktarı l 25 25 Hidrolik deposundaki yağ miktarı l 20,5 20,5 Hidrolik yağı tipi -- HV 46 HV 46 Süpürme haznesi 157TR- 12 Maksimum boşaltma yüksekliği mm 1400 1400 Süpürge haznesinin hacmi l 250 250 Süpürme silindiri Döner silindir çapı mm 300 300 Döner silindir genişliği mm 900 900 Devir 1/min 325 325 Süpürme yüzeyi mm 80 80 Yan fırça Yan süpürge çapı mm 600 600 Devir (kademesiz) 1/min 61 61 Tam kauçuk lastikler Ön ebatlar -- 15-4,5 x 8 15-4,5 x 8 Arka ebatlar -- 15-4,5 x 8 15-4,5 x 8 Frenler Ön tekerlekler -- mekanik mekanik Arka tekerlek -- Elektrikli Elektrikli Filtre ve emme sistemi Motor düzeni -- Cep filtre Cep filtre Devir 1/min 2800 2800 İnce toz filtresi filtre yüzeyi m

/h 800 800 Karıştırma sistemi -- Elektrik motoru Elektrik motoru Çevre koşulları Sıcaklık °C -5 ila +40 -5 ila +40 Hava nemi, çiy ile ıslanmamıştır % 0 - 90 0 - 90 60335-2-72'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 70 70 Güvensizlik K

dB(A) 3 3 Ses basıncı seviyesi L

dB(A) 90 90 Cihaz titreşimleri El-kol titreşim değeri m/s

0,5 0,5 Güvensizlik K m/s
