Produkto tipas	Savaeigė pramoninė šlavimo mašina
Modelis	KM 120/250 R Bp Classic
Prekės ženklas	Kärcher
Matmenys (I × P × A)	2082 × 1250 × 1450 mm
Tuščias svoris (be baterijų)	750 kg
Bendras svoris (su kroviniu)	1620 kg
Maitinimas	Akumuliatorius 36 V / 360 Ah (450 kg paketas)
Veikimo laikas (pilna baterija)	3,5 valandos
Šlavimo našumas (be šoninio šepečio)	5400 m²/h
Šlavimo našumas (su 1 šoniniu šepečiu)	7200 m²/h
Šlavimo plotis (be šoninio šepečio)	900 mm
Šlavimo plotis (su šoniniu šepečiu)	1200 mm
Dulkių talpos tūris	250 L
Maksimalus iškrovimo aukštis	1400 mm
Sukamasis šepetys (skersmuo × plotis)	300 × 900 mm
Šepečio sukimosi greitis	325 aps./min.
Šoninis šepetys (skersmuo)	600 mm
Važiavimo greitis (pirmyn/atgal)	6 / 3 km/h
Maksimalus įveikiamas nuolydis	14 %
Dulkių filtras	Maišinis filtras, paviršiaus plotas 6,0 m²
Garso slėgio lygis (LpA)	70 dB(A)
Garantuotas garso galios lygis	90 dB(A)
Padangų tipas	Visiškai guminės, matmenys 15-4.5 × 8
Kilmės šalis	Vokietija

Dažnai užduodami klausimai - KM 120250 R Bp Classic Kärcher

Kokio tipo akumuliatorių naudoja Kärcher KM 120/250 R Bp Classic?

Ji naudoja 36 V / 360 Ah akumuliatorių paketą (ref. 6.654-282.0) su tinkamu įkrovikliu (6.654-283.0). Akumuliatorius sveria 450 kg ir užtikrina apie 3,5 valandų veikimo laiką.

Kaip įkrauti šlavimo mašinos akumuliatorių?

Atjunkite akumuliatoriaus jungtis prie mašinos, prijunkite jas prie įkroviklio, tada įkiškite įkroviklį į 16 A lizdą. Įkrovimo metu palikite variklio dangtį atidarytą. Pirmiausia atjunkite įkroviklį nuo tinklo, o tada nuo akumuliatoriaus, kai jis bus įkrautas.

Kaip ištuštinti dulkių talpą?

Išjunkite prietaisą ant lygaus paviršiaus, užveržkite stovėjimo stabdį, pakelkite šepetį ir šoninį šepetį, uždarykite surinktuvo sklendę, tada pakelkite dulkių talpą. Lėtai privažiuokite prie surinktuvo, atidarykite sklendę, kad ištuštintumėte, uždarykite ir nuleiskite talpą.

Koks yra maksimalus šlavimo plotis?

Be šoninio šepečio plotis yra 900 mm. Su šoniniu šepečiu jis siekia 1200 mm. Šlavimo našumas atitinkamai yra 5400 ir 7200 m²/val.

Ar šlavimo mašiną galima naudoti lauke?

Taip, ji skirta naudoti tiek viduje, tiek lauke ant tokių paviršių kaip asfaltas, betonas, pramoninės grindys, trinkelės ir kt. Venkite didesnių nei 14 % nuolydžių važiavimo kryptimi ir 10 % šoninių nuolydžių.

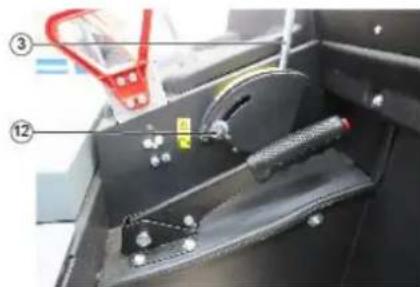

Kaip sureguliuoti sukamojo šepečio šlavimo pėdsaką?

Naudokite nusidėvėjimo reguliavimo atraminį varžtą (12 ženklas valdymo zonoje). Pėdsakas turi sudaryti 80–85 mm pločio stačiakampį. Sukite atramą aukštyn, kad susiaurintumėte, žemyn – kad praplatintumėte.

Kokie yra svarbūs saugos reikalavimai?

Niekada nešluokite sprogstamųjų skysčių, dujų ar reaktyviųjų metalų dulkių. Dėvėkite prigludusius drabužius ir neslystančius batus. Prieš naudodami patikrinkite prietaiso būklę. Niekada nepalikite variklio sėdynės, kai jis veikia. Laikykitės akumuliatoriaus įkrovimo nurodymų (vėdinimas, jokių liepsnų).

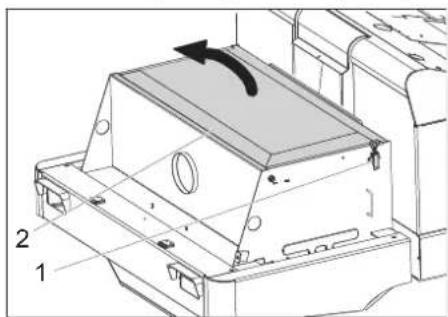

Kaip išvalyti dulkių filtrą?

Naudokite rankinio filtro valymo funkciją per tam skirtą svirtį (priekinė padėtis). Niekada neplaukite filtro vandeniu. Jei reikia, pakeiskite jį tik per Kärcher techninės priežiūros tarnybą.

Koks rekomenduojamas priežiūros dažnumas?

Kasdieniai patikrinimai: šepečių susidėvėjimas, valdiklių būklė. Kas savaitę: hidraulinės alyvos lygis, stabdžių skystis, sandarumas. Po 50 val.: pirmoji apžiūra techninės priežiūros tarnyboje. Po 250 val.: pilna apžiūra. Žr. priežiūros knygelę.

Kur rasti atsargines dalis ir priedus?

Naudokite tik originalias Kärcher dalis. Apsilankykite www.kaercher.com svetainėje, skiltyje „Service / atsarginės dalys“, arba susisiekite su įgaliotuoju pardavėju. Leidžiami priedai yra išvardyti instrukcijoje.

NAUDOJIMO INSTRUKCIJA KM 120250 R Bp Classic Kärcher

Aplinkos apsauga.....LT 1

Garantija ..... LT 1

Priedai ir atsarginės dalys LT 1

Naudojimo instrukcijoje naudojami simboliai ..... LT 1

Simboliai ant prietaiso .. LT 1

Naudojimas pagal paskirtį . . . . LT 2

Netinkamas naudojimas, kurį galima numatyti. . . . LT 2

Tinkami paviršiai ..... LT 2

Saugos reikalavimai ..... LT 2

Saugos pastabos dėl valdymo ..... LT 2

Saugos pastabos dėl važiavimo ..... LT 2

Saugos reikalavimai baterijų maitinamiems įrenginiams LT 2

Įrenginiai, ištuštinami pakėlus LT 3

Mašinos su apsauginiu vairuotojo stogeliu. . . . . . . LT 3

Saugos pastabos dėl įrenginio transportavimo ..... LT 3

Saugos pastabos dėl įprastinės ir techninės priežiūros LT 3

Veikimas .... LT 3

Pastabos dėl iškrovimo ..... LT 3

Valdymo ir funkciniai elementai LT 4

Šluojamosios mašinos paveikslas ..... LT 4

Valdymo plotas ..... LT 4

Prieš pradedant naudoti ..... LT 5

Stovėjimo stabdžio fiksavimas / atleidimas. ..... LT 5

Naudojimo pradžia. . . . . . . . LT 5

Bendrieji nurodymai .... LT 5

Patikros ir techninės priežiūros darbai. . . . . . . . . LT 5

Saugos nurodymai dėl baterijos ..... LT 5

Baterijų įkrovimas. ..... LT 5

Naudojimas .... LT 5

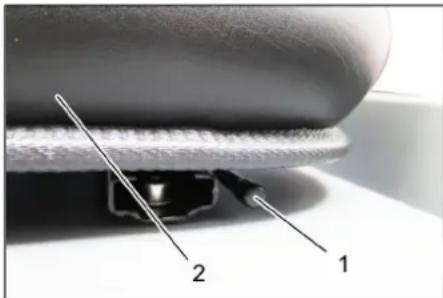

Vairuotojo sėdynės reguliavimas

vimas ..... LT 5

Mašinos įjungimas ..... LT 6

Važiavimo režimas....LT 6

Valymas .... LT 6

Dulkių maišelio ištuštinimas LT 6

Prietaiso išjungimas....LT 7

Transportavimas ..... LT 7

Laikymas / eksploatavimo nu-

traukimas....LT 7

Priežiūra ir aptarnavimas....LT 7

Bendrieji nurodymai .... LT 7

Valymas ..... LT 7

Priežiūros intervalai .... LT 7

Aptarnavimo darbai .... LT 7

ES atitikties deklaracija ..... LT 10

Pagalba gedimų atveju ..... LT 11

Techniniai duomenys ..... LT 11

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdir-bimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus senus įrenginius šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sis-temą.
Akumuliatoriai, alyvos, degalai ir panašios medžiagos neturėtų patekti į aplinką. Šias medžiagas šalinkite per atitinkamas atlie-kų šalinimo sistemas.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Priedai ir atsarginės dalys

⚠PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Naudojimo instrukcijoje naudojami simboliai

⚠PAVOJUS

Įspėja apie gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ⚠ĮSPĖJIMAS

Įspėja apie galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

	Pavojus nusideginti prislietus prie jkaitusių paviršių! Prieš pradėdami dirbti su prietaisu palaukite, kol išmetamujų duju sistema pakankamai atvės.
	Prietaisą naudoti tik mū-vint apsaugines pirštines.
	Įstrigus tarp judančių transporto priemonės da-lių, kyla traiškymo pavojus
	Judančios dalys gali su-žeisti. Nelieskite.
	Gaisro pavojus. Nesiurb-kite degančių arba smilks-tančių daiktų.
	Grandinės laikiklis / krano taškas
	Automobilių keltuvo pa-statymo vieta
	Maksimalus pagrindo nuolydis važiuojant pakel-ta nešvarumų kamera.
	Važiuokite tik ne į states-nę nei 14 % įkalnę.
	Atsargiai, besisukantis šepetys (atsižvelkite į su-kimosi kryptį).
	Įspėjimas dėl pavojingos elektros įtampos!
	Atkreipkite dėmesį į nuorodą!
	Vairuokite lėtai!
	Perskaitykite naudojimo instrukciją ir vadovaukitės ja!
	Pažeidimo pavojus!Neplaukite dulkių filtro.

Naudojimas pagal paskirtį

Šluojamoji mašina skirta pramoninių patalpų grindų plotams valyti, o taip pat šiose vietose:

■ automobilių stovėjimo aikštelėse ■ gamybos patalpose ■ logistikos objektuose ■ viešbučiuose ■ mažmeninės prekybos objektuose ■ sandėliavimo vietose ■ pėsčiųjų takuose

Šluojamoji mašina skirta nešvariems paviršiams viduje ir lauke valyti.

Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.

– Šią šluojamąją mašiną naudokite tik pagal šioje instrukcijoje pateiktus nurodymus.

– Jokiu būdu neatlikite jokių įrenginio pakeitimų.

– Įrenginys skirtas tik naudojimo instrukcijoje nurodytoms dangoms.

– Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje.

– Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

→ Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiestų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie sumišę su siurbimo oru gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas.

→ Jokiu būdu nešluokite / nesiurbkite reaktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis.

→ Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų.

→ Prietaisas nepritaikytas siurbti sveikatai pavojingas medžiagas.

→ Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje.

→ Draudžiama mašina vežti asmenis.

→ Draudžiama šiuo įrenginiu stumti / traukti ar transportuoti kitus daiktus.

Tinkami paviršiai

- Asfaltas

Pramoninių statinių grindiniai

Monolitinės grindys

Betonas

Tašytų akmenų grindinys

Saugos reikalavimai

Saugos pastabos dėl valdymo. Saugos pastabos dėl važiavimo.

Siekiant išlaikyti oro ir šliaužimo atkarpas, prietaiso negalima naudoti aukštesniame nei 2 000 m aukštyje virš jūros lygio.

Taikoma tik Suomijai: jei prietaisas turi PVC žarną, jo negalima naudoti žemoje aplinkos temperatūroje (žemiau 0 °C). Kilus klausimams dėl prietaiso, kreipkitės į „Kärcher“.

Prieš pradėdami darbą, įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.

Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų saugos nurodymų. Draudžiama naudoti prietaisą sprogioje aplinkoje.

PAVOJUS

Sužalojimų pavojus!

Nenaudokite įrenginio be apsauginio stogo nuo krentančių daiktų zonose, kur krentantys daiktai galėtų pasiekti operatorių. Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų. Būtina laikytis teisės aktų, taisyklių ir įstatymų, reglamentuojančių transporto priemonių eismą. Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga.

Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą jų turtui. Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalinę ir nedėvėkite laisvų rūbų. Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą.

Nepalikite mašinos be priežiūros, jei įjungtas variklis. Naudotojas gali palikti mašiną tik tada, kai variklis yra išjungtas ir užtikrinama, kad mašina negalės naudotis pašaliniai asmenys, ir ištrauktas raktas.

→ Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys.

→ Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu.

→ Šis prietaisas nepritaikytas naudoti asmenims (taip pat vaikams) su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsakingam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas.

→ Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

ATSARGIAI

Pažeidimo pavojus! Nešluokite juostų, virvių ir vielų, kadangi jos gali apsivynioti apie besisukantį šepetį.

⚠PAVOJUS

Sužalojimų rizika! Prieš važiuodami patikrinkite pagrindo tvirtumą.

⚠PAVOJUS

Nelaimingo atsitikimo ir sužalojimo pavojus!

Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių.

- Važiuokite tik ne statesnę nei 14 % įkalnę.

Apvirtimo pavojus greitai važiuojant posūkiuose (ypač sukant į kairę).

- Posūkiuose važiuokite lėtai.

Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo.

- Todėl mašiną naudokite tik ant tvirto pagrindo.

Mašina gali apvirsti, jei ji per daug pasvirusi į šoną.

- Mašina gali būti pasvirusi į šoną ne daugiau kaip 10 % posvyrio kampu.

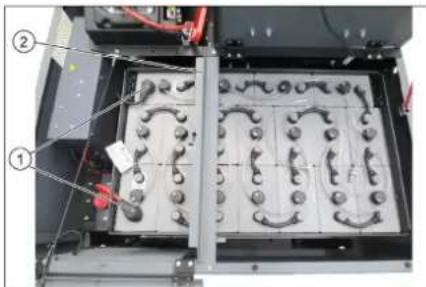

Saugos reikalavimai baterijomis maitinamiems įrenginiams

Pastaba: garantija taikoma tik naudojant „Kärcher“ rekomenduojamas baterijas ir įkroviklius.

– Būtinai laikykitės baterijos ir įkroviklio gamintojų naudojimo instrukcijų. Naudodami baterijas, taip pat laikykitės teisės aktų.

– Jokiu būdu nepalikite neįkrautų baterijų, o jas nedelsdami vėl įkraukite.

– Stengdamiesi, kad baterijos neištekėtų, laikykite jas tik švarioje ir sausoje vietoje.

Saugokite nuo nešvarumų, pavyzdžiui, metalo dulkių.

– Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus. – Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekelkite kibirkščių ir nerūkykite. Sprogimo pavojus. – Nelieskite įkaitusių dalių, pavyzdžiui, pavaros variklio (pavojus nudegti). – Atsargiai elkitės su baterijos rūgštimi. Laikykitės reikiamų saugos reikalavimų! – Panaudotų baterijų atliekas sutvarkykite laikydamiesi EB direktyvos 91/157/EEB reikalavimų.

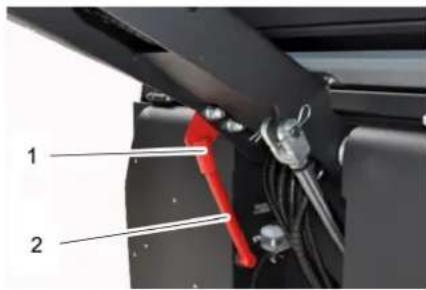

Įrenginiai, ištuštinami pakėlus

⚠PAVOJUS

Sužalojimų pavojus!

→ Dirbdami ištuštinimo pakėlus įrenginiu, iki galo pakelkite sušluotų nešvarumų talpyklą ir užfiksuokite. → Saugumas tik už pavojaus zonų ribų.

Mašinos su apsauginiu vairuotojo stogeliu

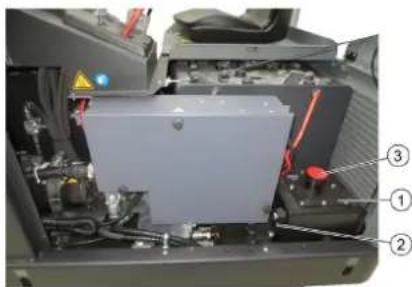

PASTABA

Apsauginis vairuotojo stogelis (papildomas) apsaugo nuo didesnių krentančių daiktų. Tačiau jis neapsaugo nuo pervažiavimo!

→ Kasdien tikrinkite, ar nėra apsauginio gaubto pažeidimo. → Jei pažeistas apsauginis gaubtas ar atskiri jo elementai, būtina pakeisti visą apsauginį gaubtą. → Neleidžiama vykdyti jokių apsauginio gaubto pakeitimų ar montuoti kitų „Kärcher“ neleidžiamų elementų, sudedamųjų dalių ir sudedamųjų mazgų.

Saugos pastabos dėl įrenginio transportavimo

→ Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje. → Gabenant prietaisą būtina išjungti baterijos kištuką ir prietaisą saugiai sutvirtinti.

Saugos pastabos dėl įprastinės ir techninės priežiūros

→ Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. → Atliekant visų prietaisų su traukos baterija techninės priežiūros ir remonto darbus, būtina atjungti prietaiso elektros sistemos bateriją (baterijos kištuką). → Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. Tam pirmiausiai reikia atjungti minuso, o po to pliuso polį.

Pakartotinis prijungimas atliekamas priešinga eilės tvarka. Pirmiau prijungiamas pliuso, o po to minuso polis.

→ Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas). → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. → Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Veikimas

Šluojamoji mašina veikia šlavimo į semtuvą principu.

– Besisukantis šepetys nukreipia nešvarumus tiesiai į nešvarumų kamerą. – Šoninė šluota išvalo šluojamo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. – Smulkios dulkės įsiurbiamos siurbimo orpūte per dulkių filtrą.

Pastabos dėl iškrovimo

⚠Pavojus

Susižalojimo pavojus, pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į jo svorį!

Masė (be baterijų) 750 kg*
Masė (su baterijomis) 1200 kg*
* Sumontavus priedus, masė padidėja.

→ Nenaudokite šakinio krautuvo.

→ Įrenginiui perkrauti naudokite tinkamą rampą arba kraną! → Naudodami pakylą, įsitikinkite, ar grindų laisvumas siekia 70 mm. → Jei įrenginys tiekiamas ant padėklo, iš pridėtų lentų pasigaminkite rampą nuvažiavimui.

Tam skirtą instrukciją rasite 2 psl. (vidinė viršelio pusė).

Svarbi pastaba: kiekvieną lentą tvirtai suveržkite dviem varžtais.

Valdymo ir funkciniai elementai

Šluojamosios mašinos paveikslas, valdymo plotas

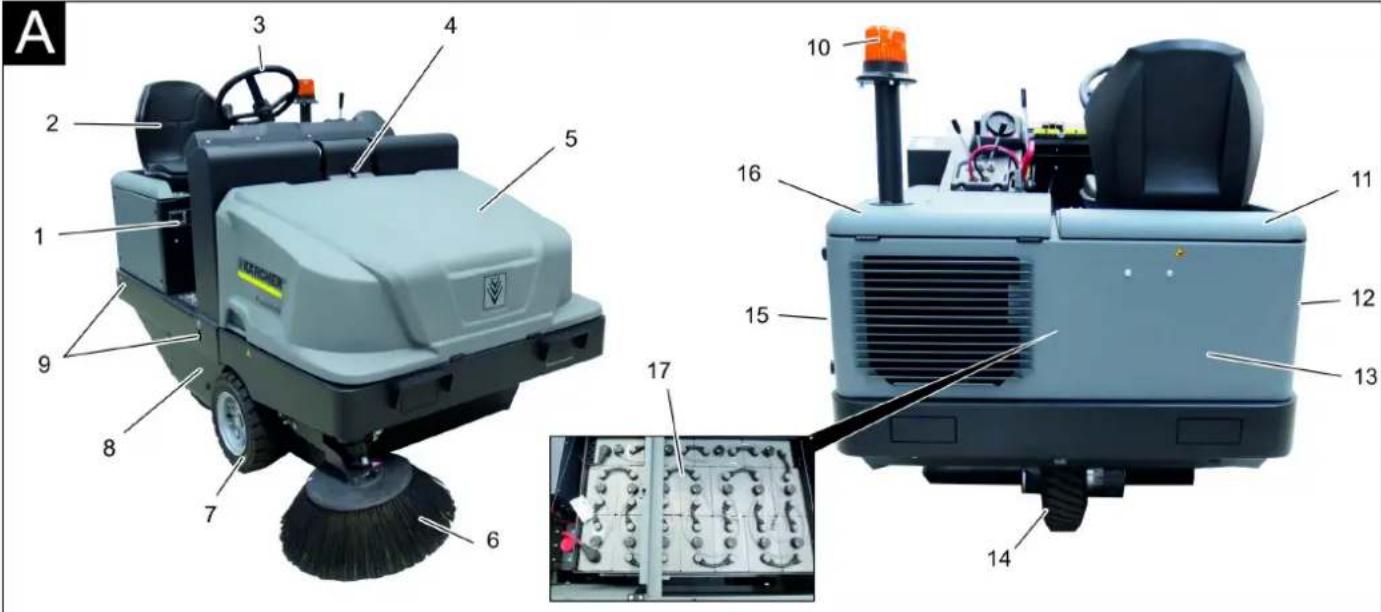

Paveikslas A

1 Duomenų lentelė 2 Sėdynė (su kontaktiniu sėdynės jungikliu) 3 Vairas 4 Prietaiso gaubto fiksatorius 5 Prietaiso gaubtas 6 Šoninė šluota, dešinėje 7 Priekinis ratas 8 Besisukančio šepečio prieiga 9 Tvirtinimo taškas 10 Švyturėlis 11 Įrenginio gaubtas dešinėje 12 Uždanga, dešinėje 13 Galinė uždanga 14 Varantysis ratas 15 Uždanga, kairėje 16 Gaubtas kairėje (variklio gaubtas) 17 Maitinimo elementų komplektas (tik KM 120/250 R Bp Pack komplektacijoje)

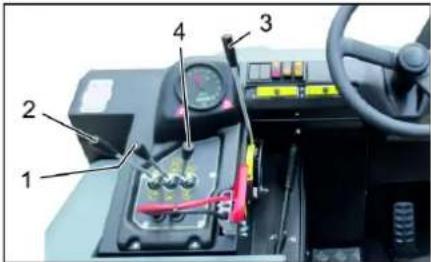

Paveikslas B

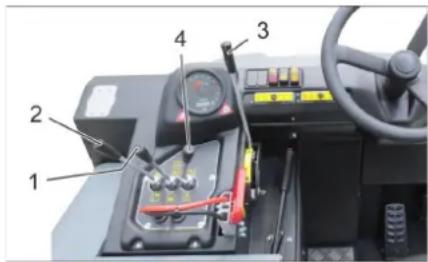

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis. Svirtį nulenkti į priekį: šlavimo veleną įjungti, šoninę šluotą nuleisti ir įjungti. Svirtį patraukti atgal: šlavimo velenas įjungtas. 2 Nešvarumų kameros valdymo svirtis. Nešvarumų kameros pakėlimas ir nuleidimas. 3 Šlavimo veleno valdymo svirtis. Pakelti / nuleisti šlavimo veleną. 4 Kameros sklendės valdymo svirtis. Kameros sklendės atidarymas / uždarymas. 5 Kontrolinės lemputės ir ekranas. 6 Ventiliatoriaus ir filtro valymo mechanizmo jungiklis. Padėtis viduryje: filtro valymo mechanizmas ir ventiliatorius išjungti. Padėtis gale: ventiliatorius įjungtas. Padėtis priekyje: filtro valymo mechanizmas įjungtas. 7 Signalo jungiklis. 8 Saugikliai.

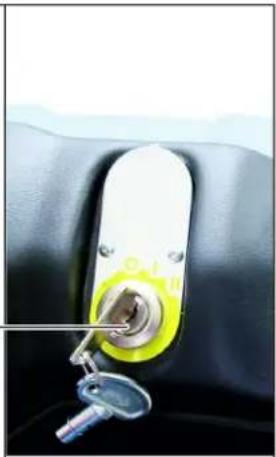

9 Uždegimo spynelė

Padėtis „0“: išjungti variklį

Padėtis „1“: degimas įjungtas

Padėtis „2“: paleisti variklį

10 Važiavimo krypties pasirinkimo jungiklis 11 Stovėjimo stabdys 12 Šlavimo veleno reguliavimas dėl susidėvėjimo / šlavimo lygio nustatymas 13 Baterijų kištukas

Pedalai

Paveikslas ©

1 Stabdžio pedalas 2 Važiavimo pedalas

Kontrolinės lemputės ir ekranas

Paveikslas D

1 Baterijų talpa 2 Baterijų kontrolinė lemputė 3 Darbo režimo kontrolinis indikatorius 4 Stovėjimo žibinto kontrolinė lemputė 5 Kontrolinė lemputė (neprijungta) 6 Trumpųjų šviesų kontrolinė lemputė 7 Kontrolinė lemputė (neprijungta) 8 Važiavimo pirmyn kontrolinė lemputė 9 Važiavimo atgal kontrolinė lemputė 10 Eksploatavimo valandų skaitiklis

Prieš pradedant naudoti
Stovėjimo stabdžio fiksavimas / atleidimas
→ Paspauskite stabdžių pedalą ir taip at-leiskite stovėjimo stabdį.→ Paspauskite stabdžių pedalą ir taip už-fiksuokite stovėjimo stabdį.
Naudojimo pradžia
Bendrieji nurodymai
→ Pastatykite prietaisą ant lygaus pavir-šiaus.→ Ištraukite uždegimo raktą.→ Stovėjimo stabdžio fiksavimas.
Patikros ir techninės priežiūros darbai
Kas dieną prieš darbo pradžią→ Patikrinkite baterijų įkrovos lygį ir, jei reikia, įkraukite (žr. skyrių „Baterijų įkro-vimas“).→ Patikrinkite ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos.→ Patikrinkite, ar ant ratų nėra apsivijusių juostų.→ Patikrinkite, ar veikia visi valdymo ele-mentai.→ Patikrinkite, nepažeistas prietaisas.→ Filtro valymo mygtuku išvalykite dulkių filtrą.Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.
Saugos nurodymai dėl baterijosNaudodami baterijas būtinai laikykitės šių nurodymų:
	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir trans-porto priemonės instrukcijoje!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki-birkštis ir rūkyti!
	Išėsdinimo pavojus!
	Pirmoji pagalba!

	Įspėjimas!
	Atliekų tvarkymas!
Pb	Akumuliatorių baterijos neišmeskite į šiukšlių konteinerį!
	Įspėjimas dėl pavojingos elektros įtampos!

⚠Pavojus

Sprogimo pavojus! Nedėkite ant baterijos, t.y. ant sekcijų jungčių polių, įrankių ar panašių daiktų.

⚠Pavojus

Sužalojimų pavojus! Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

⚠Pavojus

Gaisro ir sprogimo pavojus!

• Draudžiama rūkyti ir naudoti atviros ugnies šaltinius.
• Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

⚠Pavojus

Išėdinimo pavojus!

• Į akis ar ant odos užtiškusią rūgštį gausiai nuplaukite švariu vandeniu.
• Po to nedelsdami kreipkitės į gydytoją. – Užterštus drabužius išplaukite vandeniu.

Baterijų įkrovimas

ATSARGIAI

Prieš naudodami prietaisą, įkraukite maitinimo elementus.

⚠PAVOJUS

Susižalojimo pavojus! Naudodami bateriją atkreipkite dėmesį į saugos reikalavimus. Vadovaukitės įkroviklio gamintojo naudojimo instrukcija.

Būtinai laikykitės pridėtos baterijų gamintojo naudojimo instrukcijos reikalavimų ir vadovaukitės jais.

Baterijoms įkrauti naudokite tik tinkamą įkroviklį.

⚠Pavojus

Išėdinimo pavojus! Pilant vandenį į išsikrovusią bateriją, gali ištekėti rūgštis! Dirbdami su baterijos rūgštimis, naudokite apsauginius akinius ir laikykitės reikalavimų, kad nesusižalotumėte ir nepažeistumėte apsauginių drabužių. Ant odos ar rūbų užtiškus rūgšties, nedelsdami gerai nuplaukite vandeniu.

ATSARGIAI

Pažeidimo pavojus. Baterijoms užpildyti naudokite tik distiliuotą arba bedruskį vandenį (VDE 0510). Nenaudokite jokių pašalinių priedų (vadinamųjų gerinamųjų priemonių), nes nustos galiojusi garantija.

Rekomenduojami maitinimo elementai, įkrovikliai

	Užsakymo numeris
Baterijų blokas 36 V, 360 Ah, (déžėje, neap-tarnaujamos)*	6.654-282.0
Įkroviklis 36 V, 50 A 6.654-283.0
* įrenginiui reikalingas 1 baterijų blokas

Naudokite kitokias baterijas ir įkroviklius nerekomenduojama ir leidžiama tik pasitarus su „KÄRCHER“ klientų aptarnavimo tarnyba.

→ Ištraukite iš įrenginio baterijų kištuką ir prijunkite įkroviklio kištuką. → Įkroviklio kištuką įjunkite į tinkamą 16 A tinklo lizdą; įkroviklis krauna automatiškai. → Abu variklio gaubtus įkrovimo metu laikykite atidarytus. → Pastaba: įkrovę bateriją, iš pradžių išjunkite įkroviklį iš tinklo, o po to atjunkite jį nuo baterijos.

Baterijos skysčio lygio patikra ir sureguliavimas

ATSARGIAI

Būtina atkreipti dėmesį į baterijų gamintojo nurodymus ir jų laikytis.

Baterijos įkrovos lygio tikrinimas

– Jei baterijos įkrovos rodmuo yra žalioje srityje: Baterija įkrauta.

– Jei baterijos įkrovos rodmuo yra geltonoje srityje: Baterija pusiau išsikrovusi.

– Jei baterijos įkrovos rodmuo yra raudonoje srityje: Baterija beveik visiškai išsikrovusi. Automatiškai bus greitai baigta šluoti.

– Kontrolinis indikatorius žiba raudonai. Baterija išsikrovusi. Automatiškai baigiama šluoti (toliau naudoti šluojamuosius agregatus tik įkrovus bateriją).

→ Prietaisą nuvežkite tiesiai prie įkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią.

→ Įkraukite bateriją.

Naudojimas

Vairuotojo sėdynės reguliavimas

1 Sėdynės reguliavimo svirtis 2 Vairuotojo sėdynė → Patraukite sėdynės reguliavimo svirtį į išorę. → Perstumkite sėdynę ir atleiskite svirtį, sėdynė užsifiksuoja. → Pajudinkite sėdynę pirmyn bei atgal ir taip patikrinkite, ar ji užsifiksavo.

Mašinos įjungimas

Pastaba: mašinoje sumontuotas kontaktinis sėdynės jungiklis. Atsikėlus nuo vairuotojo sėdynės, mašina išjungiama.

→ Atsisėskite ant vairuotojo sėdynės. → Važiavimo krypties pasirinkimo jungiklį nustatykite į vidurinę padėtį. → Stovėjimo stabdžio fiksavimas. → Uždegimo raktą įkiškite į uždegimo spyną. → Uždegimo raktą pasukite į padėtį „I“. Įrenginys paruoštas naudoti. → Uždegimo raktą pasukite į padėtį „II“. Įrenginys paruoštas važiavimui.

Pastaba: maždaug po 10 sekundžių baterijų įkrovos indikatorius rodo tikrą įkrovos lygį.

Važiavimo režimas

→ Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Atleiskite stovėjimo stabdį.

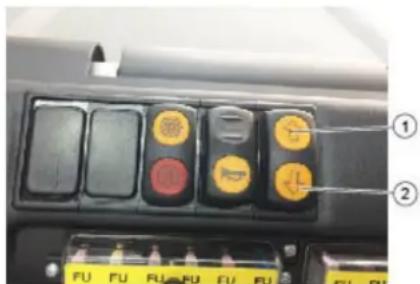

1 Važiavimo kryptis „Pirmyn“ 2 Važiavimo kryptis atgal

Važiavimas į priekį

→ Važiavimo krypties jungiklį nustatykite į padėtį „pirmyn“. → Iš lėto spauskite važiavimo pedalą.

Važiavimas atgal

⚠Pavojus

Sužalojimų pavojus! Važiuojant atbulomis, neturi būti keliamas pavojus kitiems žmonėms. Jei reikia, instruktuokite reikiamus asmenis.

ATSARGIAI

Pažeidimo pavojus! Važiavimo kryptį reguliuokite tik prietaisui stovint.

→ Važiavimo krypties jungiklį nustatykite į padėtį „atgal“. → Iš lėto spauskite važiavimo pedalą.

Vairavimas

– Važiavimo pedalu galite tolydžiai reguliuoti važiavimo greitį. – Pedalas neturi trūkčioti, kad nebūtų pažeista hidraulinė sistema.

Stabdymas

→ Atleiskite važiavimo pedalą ir mašina savaime pradės stabdyti ir sustos.

Pastaba: stipriau stabdyti galite spausdami stabdžio pedalą.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 70 mm atstumu:

→ Važiuokite į priekį lėtai ir atsargiai. Stovinčių kliūčių apvažiavimas daugiau nei 70 mm atstumu: → Kliūtis galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

DĖMESIO

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Pastaba: dirbant reikia reguliariai valyti dulkių filtrą.

Pastaba: Jei dažnai dirbate aplinkoje, kurioje yra smulkių dulkių, filtrą valykite dažniau.

Valdymo svirtis

1 Šlavimo veleno ir šoninių šluotų valdymo svirtis 2 Nešvarumų kameros valdymo svirtis 3 Šlavimo veleno valdymo svirtis 4 Kameros sklendės valdymo svirtis

Šlavimo veleno ir šoninių šluotų valdymo svirtis

→ Valdymo svirtį (1) nulenkti į priekį: Šlavimo veleną įjungti, šoninę šluotą nuleisti ir įjungti. → Valdymo svirtį (1) nulenkti atgal: Šlavimo velenas įjungtas.

Nešvarumų kameros valdymo svirtis

→ Nešvarumų kameros (2) valdymo svirtis pirmyn: nešvarumų kamera nuleidžiama. → Nešvarumų kameros (2) valdymo svirtis atgal: nešvarumų kamera pakeliama.

Besisukančio šepečio valdymo svirtis

→ Šlavimo veleno valdymo svirtį (3) nulenkti į priekį: Šlavimo velenas pakyla. → Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Kameros sklendės valdymo svirtis

→ Kameros sklendės (4) valdymo svirtis pirmyn: nešvarumų kameros sklendė atveriama. → Kameros sklendės (4) valdymo svirtis atgal: nešvarumų kameros sklendė užveriama.

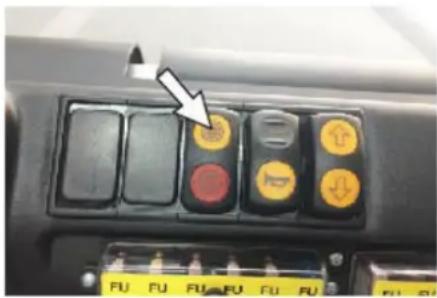

Sausų grindų šlavimas

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. → Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Drėgnų arba šlapių grindų šlavimas

→ Išjunkite orpūtę. → Valant plotus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Kameros sklendės (4) valdymo svirtis pirmyn: kameros sklendė atveriama. → Valant kraštus:

Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti į priekį: Šlavimo velenas įjungtas, šoninė šluota įjungta, ji nusileidžia.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

Dulkių maišelio ištuštinimas

⚠PAVOJUS

Sužalojimų pavojus!

→ Ištuštinant nešvarumų kamerą, jos judėjimo zonoje negali būti žmonių ir gyvūnų. Apvirtimo pavojus! → Tuštindami nešvarumų kamerą, prietaisą pastatykite ant lygaus paviršiaus.

ΔĮSPĖJIMAS

Sutraiškymo pavojus!

→ Jokiu būdu nelieskite mechaninės ištuštinimo sistemos traukių. Nestovėkite po pakelta nešvarumų kamera.

DĖMESIO

Sužalojimų ir pažeidimų pavojus!

→ Ištuštinimo metu gali išslysti medžiagos, kai sukasi šlavimo velenas. Laikykitės pakankamo atstumo.

→ Pakelkite šlavimo veleną ir šoninę šluotą valdymo svirtimi: valdymo svirtį 1 palenkite į vidurį, o valdymo svirtį 3 nulenkite į priekį. → Užverkite kameros sklendę, tam patraukite valdymo svirtį (4) atgal. → Pakelkite nešvarumų kamerą, tam patraukite nešvarumų kameros valdymo svirtį (2) atgal. → Lėtai privažiuokite prie surinktuvo. → Užfiksuokite stovėjimo stabdį. → Atverkite kameros sklendę, tam pastumkite nešvarumų kameros valdymo svirtį (4) pirmyn ir ištuštinkite nešvarumų kamerą. → Užverkite kameros sklendę, tam patraukite kameros sklendės valdymo svirtį (4) atgal ir palaukite, kol atsivers iki galo. → Atleiskite stovėjimo stabdį. → Iš lėto nuvažiuokite nuo surinktuvo. → Iki galo nuleiskite nešvarumų kamerą, tam pastumkite nešvarumų kameros valdymo svirtį (2) pirmyn.

Prietaiso išjungimas

→ Paspauskite ir palaikykite paspaudę akceleratoriaus pedalą. → Užfiksuokite stovėjimo stabdį. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite.

Transportavimas

⚠PAVOJUS

Transporto žala!

→ Tuščio prietaiso svoris (transporto svoris) transportavimo metu ant priekabos ar transporto priemonėje. → Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Užfiksuokite stovėjimo stabdį. → Prietaisą prie tvirtinimo taškų (4x) tvirtinkite įtempiamaisiais diržais, lynais ar grandinėmis.

→ Prietaisą prie ratų tvirtinkite pleištais. → Šlavimo mašinos transportavimo metu išimkite akumuliatorių.

Laikymas / eksploatavimo nutraukimas

⚠PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

→ Šlavimo mašiną laikyti ant lygaus paviršiaus, sausoje, neapšerkšnijusioje aplinkoje. Uždėti dangą kaip apsaugą nuo dulkių. → Pakelkite besisukantį šepetį ir šoninę šluotą, kad nebūtų pažeisti šeriai. → Užverkite talpyklos sklendę. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Užfiksuokite stovėjimo stabdį. → Apsaugokite jį, kad nenuriedėtų. Jei šlavimo mašina nenaudojama ilgesnį laiką, atkreipkite dėmesį: → Išvalykite valomojo įrenginio išorę ir vidų. → Ištraukite iš įrenginio baterijos kištuką. → Įkraukite bateriją, vėliau prikraukite ją kas 2 mėnesius.

Priežiūra ir aptarnavimas

Bendrieji nurodymai

DĖMESIO

Pažeidimo pavojus!

→ Neplaukite dulkių filtro. → Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. → Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701. → Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas.

Valymas

ATSARGIAI

Pažeidimo pavojus!

→ Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas).

Prietaiso vidaus valymas

⚠PAVOJUS

Sužalojimų pavojus!

→ Naudokite respiratorių ir apsauginius akinius. → Prietaisą nuvalykite šluoste. → Nupūskite prietaisą suslėgtu oru.

Prietaiso išorės valymas

→ Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Pastaba: eksploatavimo valandų skaitiklis rodo techninės priežiūros laiką.

Naudotojo atliekami techninės priežiūros darbai

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Kasdienė priežiūra:

→ Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, ar nepažeistas prietaisas.

Priežiūra kas savaitę:

→ Patikrinkite hidraulinę sistemą. → Patikrinkite hidraulinės alyvos lygį. → Patikrinkite stabdžių skysčio lygį. → Patikrinkite, ar nesusidėvėjusios sandarinimo juostos, jei reikia, jas pakeiskite. → Patikrinkite ir patepkite kameros sklendę.

Nusidėvėjimo tikrinimas:

→ Pakeiskite sandarinimo juostas. → Sureguliuokite arba pakeiskite šoninius tarpiklius. → Pakeiskite valomąjį veleną. → Pakeiskite šoninę šluotą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Techninės priežiūros darbai po 50 eksploatavimo valandų:

→ paveskite atlikti pirmąją patikrą pagal techninės priežiūros žurnalą.

Techninės priežiūros darbai po 250 eksploatavimo valandų:

→ paveskite atlikti patikrą pagal techninės priežiūros žurnalą.

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Pasiruošimas:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas.

Bendrieji saugos reikalavimai

⚠ PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

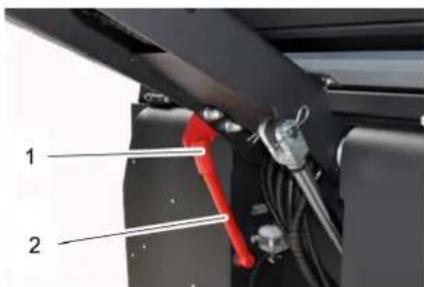

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

→ Aukštam ištuštinimui apsauginį strypą pasukite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

Baterijų keitimas

DĖMESIO

Įdėdami baterijas atkreipkite dėmesį į baterijų polių kryptį. Poliai turi būti važiavimo kryptimi kairiojoje pusėje.

Turi būti keičiamas visas baterijų komplektas. Keisti baterijas gali tik kvalifikuotas specialistas.

→ Dėl didelio svorio (450 kg) pakeitimas turi būti vykdomas naudojant kraną. Pastaba: prieš keisdami bateriją, nusukite skersinį strypą.

1 Baterijų poliai važiavimo kryptimi kairiojoje pusėje

2 Skersinis strypas

→ Išimdami baterijas, iš pradžių atjunkite neigiamo poliaus gnybtą.

Krano lynus pritvirtinkite prie baterijų komplekto 4 kilpų ir atsargiai iškelkite.

Patikrinkite stabdžių skystį ir papildykite ⚠PAVOJUS

Sužalojimų pavojus!

→ Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

→ Saugumas tik už pavojaus zonų ribų.

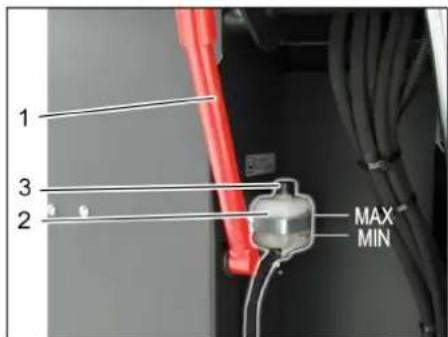

1 Apsauginio strypo laikiklis

2 Stabdžių skysčio rezervuaras

3 Dangtelis

→ Pakelkite šlavimo atliekų rezervuarą ir sutvirtinkite apsauginiu strypu, žr. skyrių „Šlavimo atliekų ištuštinimas“ → Patikrinkite, ar stabdžių skysčio rezervuare yra pakankamai stabdžių skysčio.

Pastaba

Pripildymo lygis turi būti tarp nuorodų min. ir maks..

→ Jei reikia, pripildykite šiuo metu galimą įsigyti DOT stabdžių skystį.

Hidraulinės alyvos kiekio tikrinimas ir pildymas

PASTABA

Nekelkite nešvarumų kameros.

→ Atidarykite valiklio uždangą.

1 Hidraulinės alyvos bakas

2 Kontrolinis langelis

3 Dangtelis, alyvos įpiltuvas

→ Per akutę patikrinkite hidraulinės alyvos lygį. - Alyvos lygis turėtų būti tarp žymių „MIN“ ir „MAX“. – Jei alyvos yra mažiau nei iki žymės „MIN“, pripilkite hidraulinės alyvos. → Nusukite alyvos įpiltuvo dangtelį. → Išvalykite įpylimo vietą. → Papildykite hidraulinės alyvos.

Alyvos rūšis: žr. skyrių „Techniniai duomenys“

→ Užsukite alyvos įpiltuvo dangtelį.

Hidraulinės sistemos tikrinimas

→ Stovėjimo stabdžio fiksavimas. → Paleiskite variklį. Hidraulinės sistemos techninę priežiūrą gali atlikti tik Kärcher klientų aptarnavimo tarnyba. → Patikrinkite visų hidraulinės alyvos žarnų ir jungčių sandarumą.

Besisukančio šepečio tikrinimas

→ Atsisėskite ant vairuotojo sėdynės. → Važiavimo krypties pasirinkimo jungiklį nustatykite į vidurinę padėtį. → Uždegimo raktą pasukite į padėtį „I“. → Nešvarumų kamerą pakelkite iki galinės padėties. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas. → Įstatykite apsauginį strypą aukštam ištuštinimui. → Pašalinkite valomojo veleno juostas arba virves. → Išimkite apsauginį strypą. → Uždegimo raktą įkiškite į uždegimo spyną. → Uždegimo raktą pasukite į padėtį „I“.

→ Nešvarumų kamerą nuleiskite iki galinės padėties. → Pasukite uždegimo raktą į padėtį „0“ ir ištraukite.

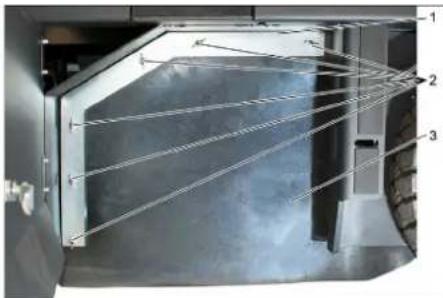

Valomojo veleno keitimas

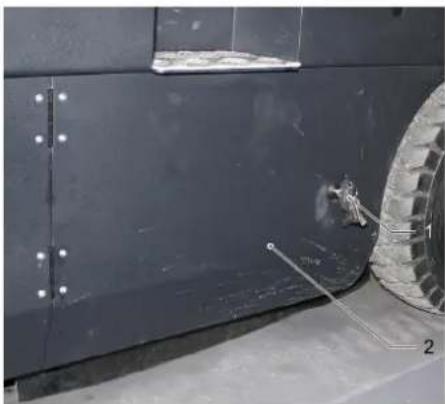

→ Pakelkite nešvarumų kamerą ir paremkite apsauginiu strypu. → Raktu atidarykite šoninę uždangą.

2 Sparnuotoji veržlė

3 Šoninis tarpiklis

→ Atsukite sparnuotąsias veržles. → Nuimkite kronšteiną. → Šoninį sandariklį paverskite į išorę. → Išsukite besisukančio šepečio laikiklio tvirtinamąjį varžtą ir paverskite laikiklį į išorę. → Išimkite besisukantį šepetį.

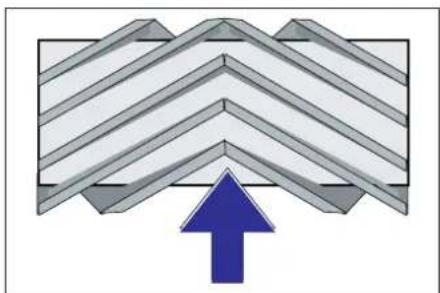

Besisukančio šepečio įdėjimas judėjimo kryptimi (vaizdas iš viršaus)

Pastaba: Įdėdami naują šepetį, atsižvelkite į šerų padėtį.

→ Sumontuokite naują besisukantį šepetį. Besisukančio šepečio išpjovos turi būti užmautos ant priešais esančios ašies iškyšų.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

Pastaba: gamykloje yra nustatytas 80 mm šlavimo plotas ir valomajam velenui dėvintis jį galite tolygiai reguliuoti.

→ Patikrinti padangų oro slėgį. → Išjunkite siurbimo orpūtę. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida.

→ Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkti atgal: Šlavimo velenas įjungtas.

Šlavimo veleno valdymo svirtį (3) nulenkti atgal: Šlavimo velenas nusileidžia.

→ Šlavimo veleną paleiskite 10 s. → Šlavimo veleno valdymo svirtį ir šoninę šluotą (1) nulenkite į vidurį. Šlavimo veleno valdymo svirtį (3) nulenkite į priekį: Šlavimo velenas pakyla.

→ Pakelkite nešvarumų kamerą.

→ Patraukite mašiną atgal.

→ Patikrinkite šlavimo plotą.

Šlavimo plotas turi būti stačiakampio, kurio plotis, formos.

→ Atidarykite ir nustatykite reguliavimo dėl nusidėvėjimo (12) atraminį varžtą. Reguliatorius į viršų: siaura šlavimo apimtis. Reguliatorius į apačią: plati šlavimo apimtis.

→ Atraminį varžtą vėl priveržkite.

→ Kaip aprašyta, patikrinti šlavimo veleno šlavimo apimtį.

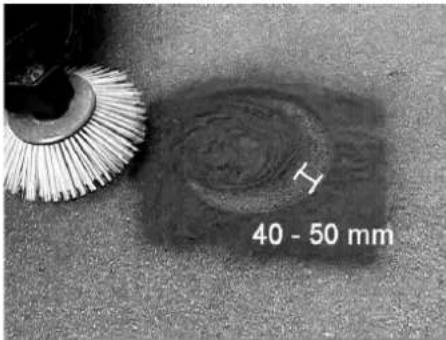

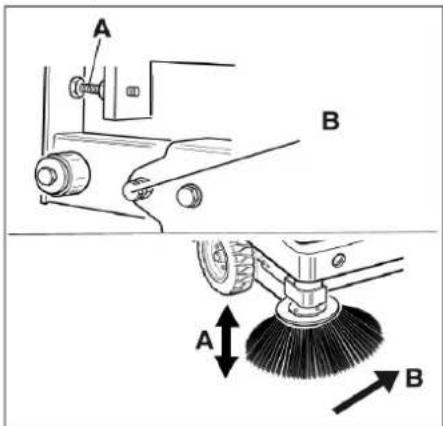

Šoninės šluotos šlavimo ploto tikrinimas ir nustatymas

→ Pakelkite šoninę šluotą. → Šluojamąją mašiną užvežkite ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Šoninę šluotą nuleiskite naudodami valdymo svirtį ir leiskite veikti maždaug 10 sekundžių.

→ Pakelkite šoninę šluotą.

→ Patraukite mašiną atgal.

→ Patikrinkite šlavimo plotą.

Šlavimo plotas turi siekti 40-50 mm.

→ Dviem reguliuojamaisiais varžtais patikslinkite šlavimo plotą.

→ Patikrinkite šlavimo plotą.

Šoninių tarpiklių reguliavimas ⚠PAVOJUS

Susižalojimo pavojus! Kai pakelta nešvarumų kamera, visada naudokite apsauginį strypą.

→ Pakelkite nešvarumų kamerą ir įtvirtinkite apsauginį strypą.

→ Aukštam ištuštinimui apsauginį strypą paverskite aukštyn ir įkiškite į laikiklį (apsaugota būsena).

1 Apsauginio strypo laikiklis

2 Apsauginis strypas

→ Kaip aprašyta skyriuje „Šepečio veleno keitimas", atidarykite šoninę uždangą.

→ Atsukite šoninės skardos 6 sparnuotąsias veržles.

→ Atsukite priekinės skardos 3 veržles (13 mm).

→ Šoninį tarpiklį paspauskite žemyn tiek (ilga anga), kad atstumas iki grindų bus 1-3 mm.

→ Tvirtai priveržkite skardas.

→ Pakartokite procedūrą kitoje įrenginio pusėje.

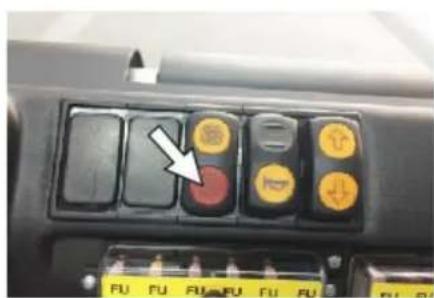

Dulkių filtro valymas rankiniu būdu

→ Įjunkite rankinę filtro valymo sistemą.

Dulkių filtro tikrinimas / keitimas ⚠️ĮSPĖJIMAS

Sužalojimų pavojus!

→ Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių. → Filtro valymo mygtuku išvalykite dulkių filtrą. → Ištuštinkite nešvarumų kamerą.

→ Atsukite varžtus su žvaigždės formos galvute ir šitaip atleiskite fiksatorių.

→ Prietaiso gaubtą paverskite į priekį.

→ Patikrinkite dulkių filtrą, jei reikia, išvalykite arba pakeiskite.

Pastaba

Keisti dulkių filtrą gali tik Kärcher klientų aptarnavimo tarnyba.

→ Uždėkite ir užsklęskite filtro dangtelį.

Žibinto kaitrinės lemputės (papildoma įranga) keitimas

→ Nusukite žibintą. → Išimkite žibintą ir ištraukite kištuką.

Pastaba: atkreipkite dėmesį į kištuko padėtį.

→ Išardykite žibintą. → Atsukdami žibinto korpusą, laikykite jį horizontaliai, kadangi lemputė nėra pritvirtinta. → Atfiksuokite pavalkėlį ir išimkite kaitrinę lemputę. → Sumontuokite naują kaitrinę lemputę. → Vėl sumontuokite prietaisą atvirkščia tvarka.

Posūkio žibinto (papildoma įranga) keitimas

Pastaba: norėdami pakeisti posūkio žibinto kaitrinę lemputę, nuo posūkio žibinto korpuso nuimkite stiklą.

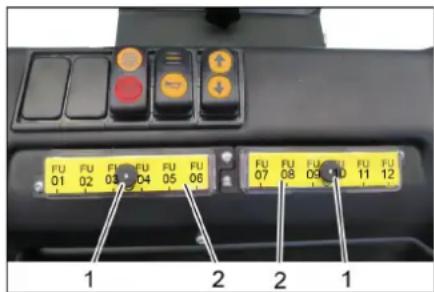

Saugiklių keitimas

1 Rievėtoji veržlė 2 Saugiklių dėžutės dangtelis

→ Atsukite rievėtą veržlę. → Atverkite saugiklių dėžutės dangtelį. → Patikrinkite saugiklius. → Pakeiskite pažeistus saugiklius.

Pastaba: naudokite tik vienodos vertės saugiklius.

FU01 Apšauginė relė Važiavimo pedalas	3 A
FU02 Daugiafunkcis ekranas	5 A
FU03 Baterijos išjungimas 3 A
FU04 Važiavimo krypties jungiklis	3 A
FU05 Važiavimo valdymas 3 A
FU06 Išpurtymo sistema 15 A
FU07 Siurbimo sistemos valdymas	3 A
FU08 Švyturėlis 7.5 A
FU09 Garsinis signalas 7.5 A
FU10 Apšvietimas 15 A
FU11 Stiklų valytuvas 3 A
FU12 Mašinisto kabina (papildoma įranga)	10 A
FU 13* Eigos variklis 125 A
FU 14* Elektros variklis 100 A
FU 15* Siurbimo orpūtė	20 A

* Šiuos saugiklius leidžiama keisti tik klientų aptarnavimo tarnybai, nes reikalingas galimų prietaiso klaidų patikrinimas.

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys kaitinamasis prietaisas

Tipas: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Pagalba gedimų atveju

Gedimas Šalinimas
Prietaisas nevažiuoja arba važiuo- ja lėtai	Užimkite vietą vairuotojo sėdynėje, aktyvinamas kontaktinis sėdynės jungiklis.
	Eigos variklio FU 13 saugiklj turi patikrinti klientų aptarnavimo tarnyba
	Įkraukite arba pakeiskite bateriją
	Atleiskite stovėjimo stabdį
	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Švilpimas hidraulinėje sistemoje Įpli	kite hidraulinio skysčio
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Šepečiai nesisuka arba sukasi la- bai lėtai.	Patikrinkite, ar nėra apsivijusių juostų ir virvių.
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Per mažai arba nėra siurbimo ga- lios prie šepečio	Filtro valymas
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Prietaisas dulkėja Šoninių tarpiklių reguliavimas
		Įjunkite orpūtę
		Išvalykite dulkių filtrą
		Pakeiskite filtro dėžės tarpiklj
		Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Šluojami nešvarumai lieka Ištuštinki	te dulkių maišelį
	Išvalykite dulkių filtrą
	Pakeiskite besisukantį šepetį
	Nustatykite šlavimo plotą
	Pakeiskite nešvarumų kameros sandarinamają juostą
	Pašalinkite valomojo šepečio blokuotę
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Nepakyla arba nenusileidžia ne- švarumų kamera	Patikrinkite saugiklius.
	Pašalinti apsauginę atramą nuo nešvarumų talpyklos
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Nešvarumų kamera nesisuka arba sukasi labai lėtai	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Hidraulinės sistemos judinamų da- lių veikimo sutrikimai	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą

Techniniai duomenys

		KM 120/250 R Bp KM 120/250	R Bp Pack
Mašinos duomenys
Važiavimo pirmyn greitis km/h 6 6
Važiavimo atgal greitis km/h 3 3
Važiavimo posvyris (maks.) -- 14 % 14 %
Valomas plotas be šoninės šluotos m	1/h 5400 5400
Valomas plotas su 1 šonine šluota	m2/h 7200 7200
Darbinė pusė be šoninės šluotos	mm	900	900
Darbo plotas su 1 šonine šluota	mm	1200	1200
Apsauga nuo purškiamo vandens	-- IPX 3	IPX 3
Naudojimo trukmė su visiškai įkrauta baterija	h	--	3,5
Elektros įranga
Baterijų talpa	V, Ah	--	36, 360
Maitinimo elementų komplektas	kg	--	450
Hidraulinė sistema
Alyvos kiekis visoje hidraulinėje sistemoje	I	25	25
Alyvos kiekis hidrauliniame bake	I	20,5	20,5
Hidraulinės alyvos tipas	--	HV 46	HV 46
Dulkių maišelis
Maks. iškrovimo aukštis	mm	1400 1400
Nešvarumų kameros talpa l 250 250
Besisukantis šepetys
Valomojo veleno skersmuo mm 300 300
Besisukančio veleno plotis mm 900 900
Apsukų kiekis 1/min 325 325
Šlavimo plotas mm 80 80
Šoninė šluota
Šoninės šluotos skersmuo mm 600 600
Apsukų kiekis (reguliuojamas tolydžiai) 1/min 61 61
Visos guminės padangos
Priekinės, dydis -- 15-4,5 x 8 15-4,5 x 8
Galinės, dydis -- 15-4,5 x 8 15-4,5 x 8
Stabdžiai
Priekiniai ratai -- mechaninis mechaninis
Galinis ratas	-- Elektrinis	Elektrinis
Filtravimo ir siurbimo sistema
Tipas	--	Maišelio formos filtras	Maišelio formos filtras
Apsukų kiekis 1/min 2800 2800
Smulkių nešvarumų filtro plotas	m2	6,0	6,0
Siurbimo sistemos nominalusis subatmosferinis slėgis	mbar	15,5	15,5
Siurbimo sistemos nominalioji siurbimo apimtis	m3/h	800 800
Išpurtymo sistema	-- Elektros variklis	Elektros variklis
Aplinkos sąlygos
Temperatūra	°C	nuo -5 iki +40	nuo -5 iki +40
Oro drėgmė, nesvarbi	%	0–90	0–90
Nustatytos vertės pagal EN 60335-2-72
Keliamas triukšmas
Garso slėgio lygis LpA	dB(A)	70 70
Neapibrėžtis KpA	dB(A)	3	3
Garantuotas triukšmo lygis LWA + neapibrėžtis KWA	dB(A)	90 90
Mašinos vibracija
Delno/rankos vibracijos poveikis	m/s2	0,7	0,7
Sėdynė	m/s2	0,5	0,5
Nesaugumas K	m/s2	0,1	0,1
Matmenys ir masė
Ilgis x plotis x aukštis	mm	2082 x 1250 x 1450	2082 x 1250 x 1450
Pasisukimo į dešinę spindulys	mm 1350	1350
Pasisukimo į kairę spindulys	mm 1350	1350
Tuščio prietaiso masė (be baterijų/su baterijomis)	kg	750/1200	750/1200
Leistinas bendras svoris	kg	1620	1620
Leistina priekinės ašies apkrova kg 797 797
Leistina galinės ašies apkrova	kg	823 823
Gamintojas pasilieka teisę keisti techninius duomenis!
