KM 120250 R Bp Classic - Smeták Kärcher - Bezplatný návod k obsluze

Typ produktu	Samojízdný průmyslový zametač
Model	KM 120/250 R Bp Classic
Značka	Kärcher
Rozměry (D × Š × V)	2082 × 1250 × 1450 mm
Hmotnost prázdného (bez baterií)	750 kg
Celková hmotnost při zatížení	1620 kg

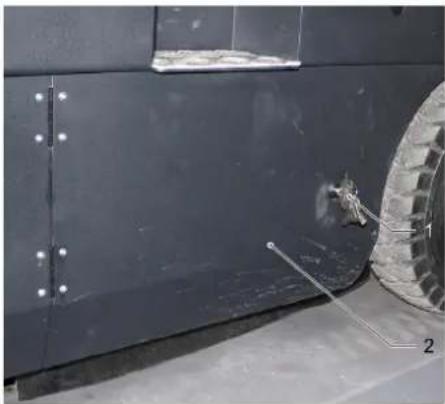

Napájení	Baterie 36 V / 360 Ah (sada 450 kg)
Výdrž (plná baterie)	3,5 hodiny
Zametací výkon (bez bočního kartáče)	5400 m²/h
Zametací výkon (s 1 bočním kartáčem)	7200 m²/h
Šířka zametání (bez bočního kartáče)	900 mm
Šířka zametání (s bočním kartáčem)	1200 mm
Objem nádoby na prach	250 L
Maximální výška vysypávání	1400 mm
Rotační kartáč (průměr × šířka)	300 × 900 mm
Rychlost otáčení kartáče	325 ot/min
Boční kartáč (průměr)	600 mm
Rychlost jízdy (vpřed/vzad)	6 / 3 km/h
Maximální překonatelný sklon	14 %
Prachový filtr	Kapsový filtr, plocha 6,0 m²
Hladina akustického tlaku (LpA)	70 dB(A)
Zaručená hladina akustického výkonu	90 dB(A)
Typ pneumatik	Celogumové, rozměry 15-4.5 × 8
Země původu	Německo

Často kladené otázky - KM 120250 R Bp Classic Kärcher

Jaký typ baterie používá Kärcher KM 120/250 R Bp Classic?

Používá bateriový set 36 V / 360 Ah (ref. 6.654-282.0) s vhodnou nabíječkou (6.654-283.0). Baterie váží 450 kg a poskytuje výdrž přibližně 3,5 hodiny.

Jak nabíjet baterii zametače?

Odpojte konektory baterie na stroji, připojte je k nabíječce a zapojte nabíječku do zásuvky 16 A. Během nabíjení nechte otevřený kryt motoru. Nejprve odpojte nabíječku od sítě, poté od baterie po nabití.

Jak vyprázdnit nádobu na prach?

Zastavte stroj na rovném povrchu, zatáhněte parkovací brzdu, zvedněte kartáč a boční kartáč, zavřete klapku sběrače, poté zvedněte nádobu na prach. Pomalu se přibližte ke sběrači, otevřete klapku pro vyprázdnění, zavřete a spusťte nádobu.

Jaká je maximální šířka zametání?

Bez bočního kartáče je šířka 900 mm. S bočním kartáčem dosahuje 1200 mm. Zametací výkon je 5400 a 7200 m²/h.

Lze zametač používat venku?

Ano, je navržen pro vnitřní i venkovní použití na povrchy jako asfalt, beton, průmyslové podlahy, dlažba atd. Vyhněte se svahům nad 14 % ve směru jízdy a 10 % bočně.

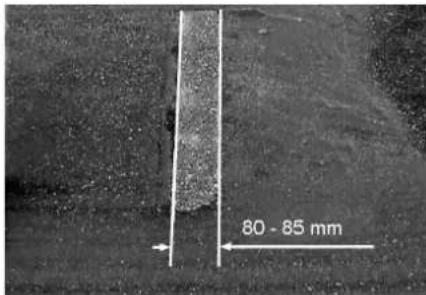

Jak nastavit stopu zametání rotačního kartáče?

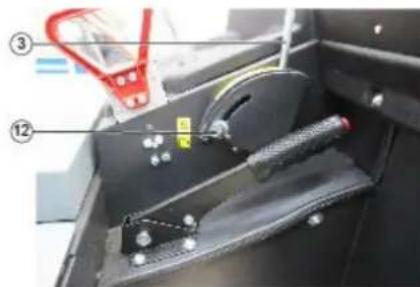

Použijte stavěcí šroub opotřebení (označení 12 na ovládací ploše). Stopa by měla tvořit obdélník široký 80 až 85 mm. Otáčením dorazu nahoru zužujete, dolů rozšiřujete.

Jaké jsou důležité bezpečnostní pokyny?

Nikdy nezametejte výbušné kapaliny, plyny nebo reaktivní kovové prachy. Noste přiléhavé oblečení a protiskluzovou obuv. Před použitím zkontrolujte stav stroje. Nikdy neopouštějte sedadlo řidiče za chodu. Dodržujte pokyny pro nabíjení baterie (větrání, bez otevřeného ohně).

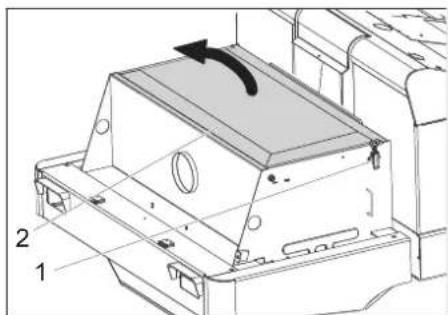

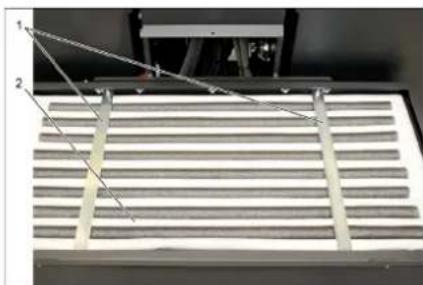

Jak vyčistit prachový filtr?

Použijte funkci ručního čištění filtru pomocí páčky (přední poloha). Filtr nikdy nemyjte vodou. V případě potřeby jej vyměňte pouze v autorizovaném servisu Kärcher.

Jaká je doporučená frekvence údržby?

Denní kontroly: opotřebení kartáčů, stav ovládacích prvků. Týdně: hladina hydraulického oleje, brzdové kapaliny, těsnost. Po 50 h: první prohlídka v servisu. Po 250 h: kompletní prohlídka. Viz servisní knížka.

Kde najít náhradní díly a příslušenství?

Používejte výhradně originální díly Kärcher. Navštivte web www.kaercher.com, sekci Servis/náhradní díly, nebo kontaktujte autorizovaného prodejce. Schválené příslušenství je uvedeno v návodu.

NÁVOD K OBSLUZE KM 120250 R Bp Classic Kärcher

Obecná upozornění. . . . . . . . . CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k obsluze. . . . . . . . . . . . . . . CS 1

Symboly na zařízení ... CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny ..... CS 2

Bezpečnostní pokyny pro obsluhu CS 2

Bezpečnostní pokyny pro jízdní provoz CS 2

Bezpečnostní upozornění pro přístroje na baterie....CS 3

Přístroje s horním vyprazdňováním....CS 3

Přístroje s ochrannou střechou pro řidiče . . . . . . . . . CS 3

Bezpečnostní pokyny pro přepravu přístroje ..... CS 3

Bezpečnostní pokyny pro péči a údržbu....CS 3

Funkce....CS 3

Pokyny pro vykládku ..... CS 3

Ovládací a funkční prvky ..... CS 4 Obrázek zametacího stroje CS 4

Ovládací panel.....CS 4

Před uvedením do provozu ... CS 5

Aretujte/povolte parkovací brzdu....CS 5

Uvedení do provozu ..... CS 5

Obecná upozornění .... CS 5

Zkušební a údržbové práce CS 5

Bezpečnostní pokyny baterie CS 5

Nabití baterií.....CS 5

Provoz CS 5

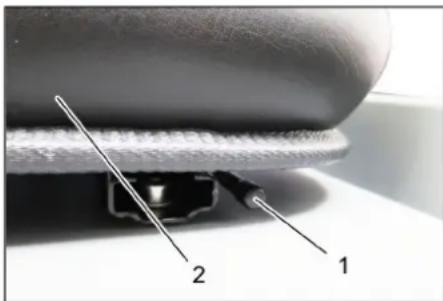

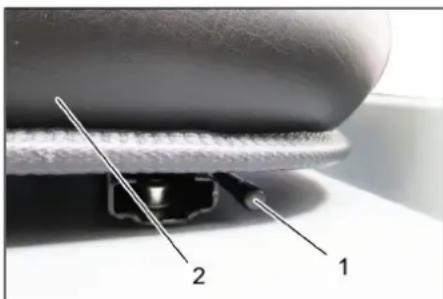

Nastavení sedadla řidiče CS 5

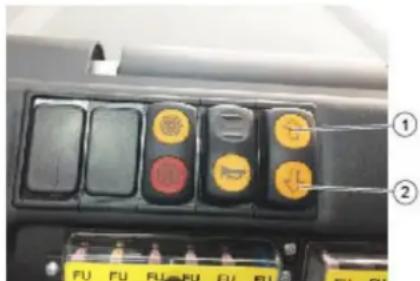

Startování zařízení. . . . . CS 6

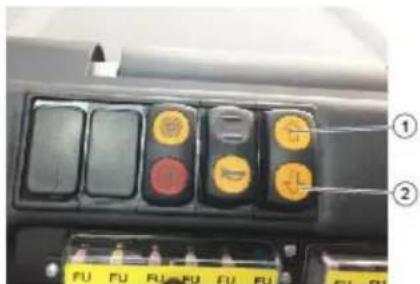

Pojíždění přístroje ..... CS 6

Zametací provoz ..... CS 6

Vyprázdnění nádoby na nametené nečistoty....CS 6

Vypnutí zařízení.....CS 7

Přeprava CS 7

Skladování/vyřazení z provozu CS 7

Ošetřování a údržba ..... CS 7

Obecná upozornění . . . . CS 7

Čištění CS 7

Intervaly údržby ..... CS 7

Údržba CS 7

EU prohlášení o shodě ..... CS 10

Pomoc při poruchách. . . . . . . CS 11

Technické údaje CS 11

Před prvním použitím svého zařízení si přečtěte tento původní

návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, obraťte se na svého prodejce.

– Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

– Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

	Obalové materiály jsou recyklo-vatelné. Obal nezahazujte do do-movního odpadu, ale odevzdejte jej k opětovnému zužitkování.
	Vysloužilá zařízení obsahují cen-né recyklovatelné materiály, kte-ré by měly být odevzdávány k opětnému zhodnocení. Vyslouži-lá zařízení proto likvidujte pro-střednictvím příslušných sběr-ných míst.

Baterie, olej, palivo a podobné látky se nesmějí dostat do okolního prostředí. Tyto materiály laskavě zlikvidujte ve sběrnách určených k tomuto účelu.

Informace o obsažených látkách (RE-ACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

⚠NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

– Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

– Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k obsluze

⚠NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečím, které má za následek těžká fyzická zranění nebo usmrcení.

⚠VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mohla mít za následek těžká fyzická zranění nebo usmrcení.

⚠UPOZORNĚNÍ

Upozorňuje na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozorňuje na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpečí popálení o horké plochy! Před prací na zařízení nechte výfukový systém dostatečně vychladnout.
	Práce na zařízení prová-dějte vždy ve vhodných rukavicích.
	Nebezpečí pohmoždění při sevření mezi pohyblivé části vozidla.
	Nebezpečí úrazu při styku s pohyblivými díly. Ne-vkládejte ruce.
	Nebezpečí požáru. Nevysávejte hořící či doutnající předměty.
	Uchycení řetězu / uvázání jeřábu
	Úchytné body pro zvedák.
	Maximální sklon podkladu při jízdě se zdviženou nádobou na zametené ne-čistoty.
	Ve směru jízdy je povole-no stoupání do 14%.
	Pozor na rotující smeták (dbejte na směr otáčení).
	Varování před nebezpečným elektrickým napětím!
	Respektujte upozornění!
	Otáčejte volantem pomalu!
	Provozní návod si prosím přečtěte a řídte se jim!
	Nebezpečí poškození!Prachový filtr nemyjte.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech, např. v následujících odvětvích:

■ Parkoviště ■ Výrobní zařízení ■ Logistické objekty ■ Hotely ■ Maloobchod ■ Skladovací prostory ■ Chodníky

– Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru. – Před použitím musíte zkontrolovat řádný stav a bezpečnost provozu přístroje a pracovního zařízení. Pokud jejich stav není bez závad, nelze je používat. – Zametací stroj používejte výlučně v souladu s údaji tohoto návodu k obsluze. – Na přístroji neprovádějte žádné úpravy. – Přístroj je určen pouze pro povrchy určené v návodu. – Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. – Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemet'te/nenasávejte jakékoliv hořlaviny či zápalné látky, jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla. Patří sem benzín, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, neředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji. → Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. → Nikdy přístrojem nemet'te/nenasávejte hořící či doutnající předměty! → Přístroj není vhodný pro uklízení látek ohrožujících zdraví. → Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! → Je nepřípustné brát s sebou doprovodné osoby. → Strkat, tahat nebo přepravovat předměty není s tímto přístrojem dovoleno.

Vhodné podlahy

- asfalt – průmyslová podlaha - potěr - beton - dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ Kvůli dodržení vzdušných i povrchových vzdáleností se přístroj nesmí provozovat ve vyšší nadmořské výšce než 2000 m n. m. → (Platí pouze pro Finsko) Pokud je přístroj vybaven hadicovými rozvody z PVC, nesmí se používat při nízkých okolních teplotách (pod 0 °C). Máte-li dotazy k přístroji, kontaktujte společnost Kärcher. → Přístroj s pracovním zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. → Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného přístřeší proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty. → Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti.

→ Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. → Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční. → Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. → Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. → Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! → Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. → Aby se zabránilo použití zařízení nepovolanou osobou, je třeba vždy vyndat klíč. → Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. → Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. → Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát. UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky, provazy nebo dráty, protože se jinak namotají kolem zametacího válce.

Bezpečnostní pokyny pro jízdní provoz

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost podkladu před jízdou.

⚠NEBEZPEČÍ

Hrozí nehoda, Nebezpečí úrazu! Nebezpečí převrácení při přílišných stoupáních.

– Ve směru jízdy je povoleno stoupání do 14 %. Nebezpečí překlopení při rychlejším zatáčení (zejména zatáčení doleva). – V zatáčkách jeďte pomalu. Nebezpečí převrácení při nestabilním podkladu. – S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu. – Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10 %.

Bezpečnostní upozornění pro přístroje na baterie

Upozornění: Záruční nárok vzniká pouze při používání baterií doporučených Kärcher.

– Pokyny k baterii výrobce baterie a výrobce nabíječky musíte bezpodmínečně respektovat. Dbejte na zákony při zacházení s bateriemi. – Baterie nikdy nenechte stát ve vybitém stavu, ale co nejdříve je dobijte. – Abyste se vyvarovali svodového proudu, udržujte baterie stále čisté a suché. Chraňte před nečistotami, například z kovového prachu. – Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu. – V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze. – Nedotýkejte se horkých dílů, například hnacího motoru (nebezpečí popálení). – Dávejte pozor při práci s elektrolytem. Dodržujte příslušné bezpečnostní předpisy! – Vypotřebovaných baterií se zbavujte ekologicky podle směrnice EU 91/157 EWG.

Přístroje s horním vyprazdňováním

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji. → Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelně) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

→ Denně kontrolujte ochrannou stříšku, zda není poškozená. → Při poškození, a to i jednotlivých součástí, je třeba celou ochrannou stříšku vyměnit. → Jakékoli úpravy ochranné stříšky nebo upevňování jiných prvků, součástek a modulů, než které schválila společnost Kärcher, je nepřípustné a za určitých okolností může omezit funkčnost ochranné stříšky.

Bezpečnostní pokyny pro přepravu přístroje

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě přístroje je třeba odpojit konektory akumulátoru a přístroj bezpečně upevnit.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. → U přístrojů s trakčním akumulátorem je třeba při veškeré údržbě a opravách odpojit akumulátor v místě připojení (konektoru akumulátoru) od elektrického systému přístroje. → Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. Při tom je třeba odpojit nejdříve záporný a poté kladný pól. Opětovné připojení se provádí v opačném pořadí. Nejdříve připojte kladný pól a poté záporný pól. → Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod). → Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. → Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

– Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál. – Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. – Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

⚠️Nebezpečí

Nebezpečí poranění, nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě!

Hmotnost (bez baterii) 750 kg*
Hmotnost (s bateriemi) 1200 kg*
* Pokud jsou přimontovány doplňkové sady je hmotnost vyšší o příslušnou hodnotu.

→ Nepoužívejte vysokozdvižný vozík.

→ Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! → Při používání rampy dodržujte následující: Světlá výška nad zemí 70 mm. → Pokud je přístroj dodán na paletě, je nezbytné vytvořit pomocí přiložených prken rampu pro sjíždění. Příslušný návod naleznete na straně 2 (vnitřní strana obálky). Důležité upozornění: každé prkno musí být upevněno dvěma šrouby.

Ovládací a funkční prvky

Obrázek zametacího stroje Ovládací panel

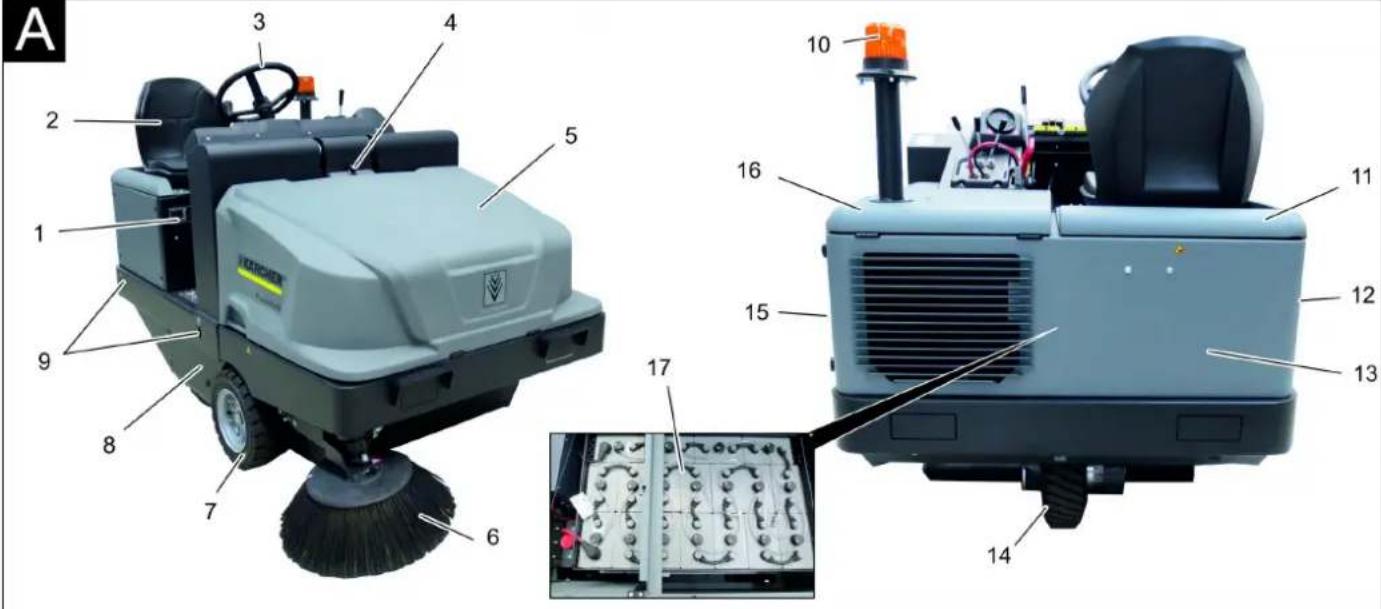

ilustrace A

1 typový štítek

2 Sedadlo (s kontaktním spínačem sedadla)

3 Volant

4 Zajištění kapoty

5 Kryt přístroje

6 Boční smetáky, vpravo

7 Přední kolo

8 Přístup k zametacímu válci

9 Uvazovací bod

10 Otáčivá výstražná svítilna

(součást dodávky pouze u KM 120/250 R Bp Pack)

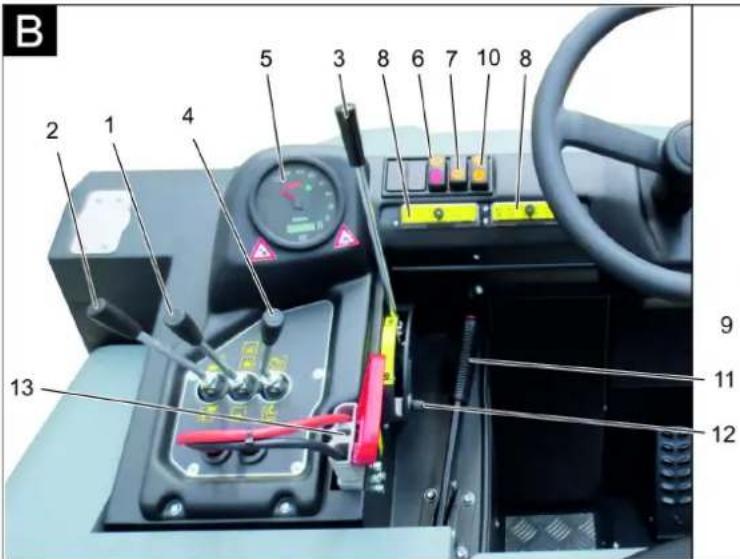

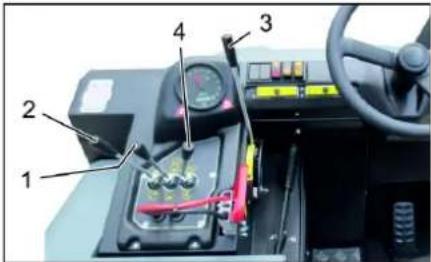

ilustrace B

1 Ovládací páka zametacího válce a postranního kartáče. Páka dopředu: zapnutí zametacího válce a pokles a zapnutí postranního kartáče. Páka dozadu: zapnutí zametacího válce.

2 Ovládací páka nádoby na zametené nečistoty

Zvednout / spustit nádobu na nametený materiál

3 Ovládací páka zametacího válce

Zvednutí a pokles zametacího válce

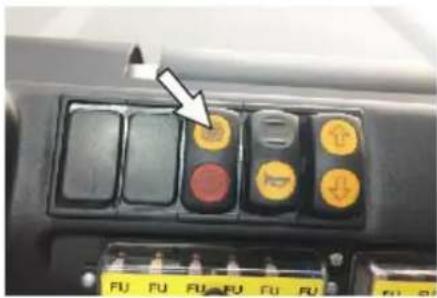

4 Ovládací páka klapky nádoby

Otevření / zavření klapky nádoby

5 Kontrolka a displej

6 Spínač dmychadla a čištění filtru Poloha uprostřed: Čištění filtru a vypnutí dmychadla

Poloha vzadu: Zapnout dmychadlo

Poloha vpředu: Zapnout čištění filtru

7 Spínač klaksonu

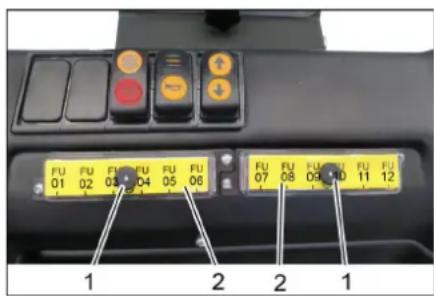

8 Pojistky

9 Zámek zapalování

Poloha 0: Vypněte motor

Poloha 1: Zapnout zapalování

Poloha 2: Spusťte motor

10 Přepínač směru jízdy 11 Parkovací brzda 12 Úprava nastavení při opotřebení / nastavení sběrného prostoru zametacího válce 13 Zástrčka baterie

Pedály

1 Brzdový pedál 2 Jízdní pedál

Kontrolka a displej

ilustrace D

1 Kapacita baterií 2 Kontrolka baterie 3 Kontrolka stavu provozu 4 Kontrolka parkovacího světla 5 Kontrolka (není připojeno) 6 Kontrolka potkávacího světla 7 Kontrolka (není připojeno) 8 Kontrolka směru jízdy vpřed 9 Kontrolka směru jízdy vzad 10 Počítadlo provozních hodin

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

→ Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. → Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

Uvedení do provozu

Obecná upozornění

→ Zametací stroj odstavte na rovné ploše. → Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

→ Zkontrolujte stav nabití baterie, v případě potřeby baterie nabijte (viz kapitolu "Nabíjení baterie"). → Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky. → Zkontrolujte, zda nejsou na kolečkách navinuté pásky. → Zkontrolujte funkci všech obslužných prvků. → Zkontrolujte, zda není zařízení poškozeno. → Očistěte prachový filtr pomocí tlačítka čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Bezpečnostní pokyny baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla.
	Noste chránič očí!
	Chraňte děti před kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohně, jisker, otevřeného světla a kouření!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zařízení!

	Likvidace odpadu!
	Baterii neodhazujte do kontej-neru na odpadky!
	Varování před nebezpečným elektrickým napětím!

⚠️ Nebezpečí

Nebezpečí exploze! Na baterie, tj. na koncové póly ani na spojnici buněk nepokládejte nástroje ani nic podobného.

⚠️ Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

⚠️ Pozor

Nebezpečí požáru a exploze!

• Kouření a používání otevřeného ohně jsou zakázány. – Prostory, v nichž se nabíjejí baterie, musejí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

⚠️ Nebezpečí

Nebezpečí poleptání!

– Kyselinu vystříklou do oka nebo na pokožku vymyjte případně opláchněte velkým množstvím čisté vody. – Potom bezodkladně vyhledejte lékaře. – Potřísněné oblečení vymyjte vodou.

Nabití baterií

UPOZORNĚNÍ

Před zapnutím přístroje baterie nabijte.

⚠️ NEBEZPEČÍ

Nebezpečí úrazu! Dbejte na bezpečnostní předpisy při zacházení s bateriemi. Dodržujte návod k použití od výrobce nabíječky. Přiložený návod k použití od výrobce baterie musí být bezpodmínečně respektován a dodržován.

Baterie nabíjejte pouze vhodnou nabíječkou.

⚠️ Nebezpečí

Nebezpečí poleptání. Dolévání vody do baterie ve vybitém stavu může vést k výtoku kyseliny! Při manipulaci s akumulátorovou kyselinou používejte ochranné brýle a dodržujte předpisy, aby se předcházelo úrazům a zničení oděvu. Vystříkne-li kyselina na pokožku nebo oděv, ihned oplachujte velkým množstvím vody.

UPOZORNĚNÍ

Nebezpečí poškození. K doplňování baterií používejte pouze destilovanou nebo odsolenou vodu (VDE 0510). Nepoužívejte žádná aditiva (tzv. vylepšovací prostředky), jinak zaniknou všechny nároky ze záruky.

Doporučené baterie a nabíječky

	Objednací číslo
Sada baterií 36 V, 360 Ah (ve vaně, nenáročná údržba) *	6.654-282.0
Nabíječka 36 V, 50 A 6	654-283.0
* Zařízení vyžaduje 1 sadu baterií

Nedoporučujeme používat jiné baterie a nabíječky, použití je povoleno pouze po konzultaci se zákaznickou službou firmy KÄRCHER.

→ Vytáhněte zástrčku baterie ze stroje a spojte ji s konektorem nabíječky. → Zástrčku nabíječky zasuňte do běžné zásuvky s 16 A, nabíjení se spustí automaticky. → Oba kryty motoru nechte při nabíjení otevřené. → Upozornění: Když jsou baterie nabité, odpojte nabíječku nejprve od sítě a potom od baterií.

Kontrola a korekce hladiny kapaliny v baterii

UPOZORNĚNÍ

Vždy dodržujte upozornění výrobce akumulátoru a postupujte podle nich.

Zkontrolujte stav nabití baterie

– Displej kapacity baterie v zeleném poli: Baterie je nabitá. – Displej kapacity baterie ve žlutém poli: Baterie je z poloviny vybitá. – Displej kapacity baterie v červeném poli: Baterie je téměř vybitá. Zametání se z krátka automaticky ukončí. – Světelná kontrolka svítí červeně: Baterie je vybitá. Zametání se automaticky ukončí (opětné uvedení zametacího ústrojí do provozu je možné až po nabití baterie). → Přístrojem dojedte přímo k nabíjecí stanici a vyhněte se při tom stoupání. → Nabijte baterie.

Provoz

Nastavení sedadla řidiče

1 Páčka pro seřízení sedadla

2 Sedadlo řidiče

→ Páku pro nastavení sedadla vytáhněte směrem ven. → Přesuňte sedadlo, páku uvolněte a zajistěte. → Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

→ Posad'te se do sedadla řidiče. → Uved'te přepínač směru jízdy do střední polohy. → Aretujte brzdu. → Klíček zapalování zastrčte do zámku zapalování. → Zapalovací klíček otočte do polohy "I". Zařízení je připraveno k provozu. → Zapalovací klíček otočte do polohy "II". Zařízení je připraveno k jízdě.

Upozornění: Displej kapacity baterie zobrazuje po cca. 10 vteřinách skutečný stav nabití.

Pojíždění přístroje

→ Sešlápněte brzdový pedál a držte ho sešlápnutý. → Povolte parkovací brzdu.

1 Směr jízdy vpřed 2 Směr jízdy vzad

Jízda vpřed

→ Přepínač směru jízdy nastavte na "vpřed". → Pomalu stlačujte jízdní pedál.

Jízda vzad

⚠️Nebezpečí

Nebezpečí úrazu! Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět.

ÚPOZORNĚNÍ

Nebezpečí poškození! Přepínač směru jízdy používejte pouze, když přístroj stojí.

→ Přepínač směru jízdy nastavte na "do-zadu". → Pomalu stlačujte jízdní pedál.

Chování vozidla za jízdy

– Pedálem plynu lze plynule regulovat rychlost jízdy. – Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, neboť tak se může poškodit hydraulika.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejed'te pomalu a opatrně jízdou vpřed.

Přejíždění pevných překážek větších než 70 mm:

→ Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

POZOR

Nevkládejte do zametacího stroje balíky pásky, dráty nebo podobné předměty, mohlo by dojít k poškození zametacího mechanismu.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech čištěn.

Upozornění: Při častém používání v prostředí s jemným prachem musíte filtr čistit častěji.

Ovládací páka

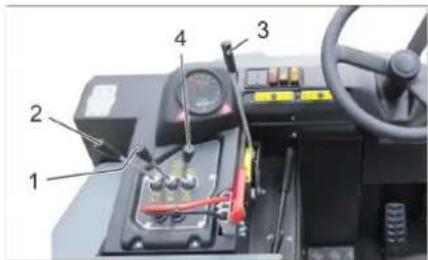

1 Ovládací páka zametacího válce a postranního kartáče 2 Ovládací páka nádoby na zametené nečistoty 3 Ovládací páka zametacího válce 4 Ovládací páka klapky nádoby

Ovládací páka zametacího válce a postranního kartáče

→ Ovládací páka (1) dopředu: Zapnutí zametacího válce a pokles a zapnutí postranního kartáče. → Ovládací páka (1) dozadu: Zapnutí zametacího válce.

Ovládací páka nádoby na zametené nečistoty

→ Ovládací páka nádoby na zametené nečistoty (2) dopředu: Nádoba na zametené nečistoty se sníží. → Ovládací páka nádoby na zametené nečistoty (2) dozadu: Nádoba na zametené nečistoty se zvedne.

Ovládací páka zametacího válce

→ Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne. → Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Ovládací páka klapky nádoby

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na zametené nečistoty se otevře. → Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na zametené nečistoty se zavře.

Zametání suché podlahy

→ Zapněte ventilátor. → Při čištění ploch:

Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníků z boku:

Ovládací páka zametacího válce a postranního kartáče (1) dopředu: Zap. zametacího válce, postranní kartáč se zapne a poklesne.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Zametání vlhké nebo mokré podlahy

→ Vypněte ventilátor. → Při čištění ploch:

Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zap. zametacího válce.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníků z boku:

Ovládací páka zametacího válce a postranního kartáče (1) dopředu: Zap. zametacího válce, postranní kartáč se zapne a poklesne.

Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne.

Vyprázdnění nádoby na nametené nečistoty

⚠NEBEZPEČÍ

Nebezpečí úrazu!

→ Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata. Nebezpečí převržení! → Během vyprazdňování zařízení odstavte na rovné ploše.

⚠VAROVÁNÍ

Nebezpečí pohmoždění! → Nikdy nesahejte do pákového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzdviženou nádobou.

POZOR

Nebezpečí úrazu a nebezpečí poškození!

→ Je třeba počítat s odhazováním materiálu rotujícím zametacím válcem při procesu vyprazdňování. Udržujte dostatečný odstup.

Zvednutí zametacího válce a postranního kartáče ovládacími pákami: Ovládací páka 1 doprostřed, ovládací páka 3 dopředu. → Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. → Nadzvedněte nádobu na zametené nečistoty tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dozadu: → Pomalu najíždějte ke sběrné nádobě. → Aretujte brzdu. → Otevřete klapku nádoby tak, že zatlačíte ovládací páku klapky nádoby (4) dopředu a následně vyprázdněte nádobu na zametené nečistoty. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu, až se sklopí do koncové polohy. → Povolte parkovací brzdu. → Pomalu odjíždějte od sběrné nádoby. → Snižte nádobu na zametené nečistoty do koncové polohy tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dopředu.

Vypnutí zařízení

→ Sešlápněte brzdový pedál a držte ho sešlápnutý. → Aretujte brzdu. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

⚠NEBEZPEČÍ

Poškození při přepravě!

→ Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. → Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy.

→ Kolečka přístroje zajistěte klíny. → Při přepravě zametacího stroje odpojte akumulátor.

Skladování/vyřazení z provozu

⚠NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

→ Zastavte zametací stroj na rovné ploše v suchém a nezamrzajícím prostoru. Chraňte přístroj proti prachu zakrytím. → Zvedněte zametací válec a boční smeták, aby nedošlo k poškození kartáčů. → Zavřete klapku nádoby. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. → Zametací stroj zajistěte proti posunu.

Pokud zametací stroj nebude po delší dobu v provozu, dbejte navíc na následující pokyny:

→ Zametací stroj očistěte zevnitř i zvenku. → Odpojte zástrčku baterie od stroje. → Baterii nabijte a totéž proved'te znovu za ca. 2 měsíce.

Ošetřování a údržba

Obecná upozornění

POZOR

Nebezpečí poškození!

→ Prachový filtr nemyjte. → Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. → Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození!

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).

Vnitřní čištění přístroje

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Noste protiprachovou masku a ochranné brýle. → Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

Vnější čištění přístroje

→ Přístroj otřete vlhkým hadříkem namočeným v nepříliš silném pracím roztoku.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalů údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

→ Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinutých pásků. → Zkontrolujte funkci všech obslužných prvků. → Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

→ Zkontrolujte hydrauliku. → Zkontrolujte hladinu hydraulického oleje. → Zkontrolujte stav brzdové kapaliny. → Zkontrolujte těsnící lišty, v případě nutnosti je vyměňte. → Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

→ Vyměňte těsnící lišty. → Seřiďte, resp. vyměňte boční těsnění. → Vyměňte kartáčový válec. → Vyměňte boční koště.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Údržba po 50 provozních hodinách:

→ Nechte provést první inspekci v souladu se schématem údržby.

Údržba po 250 provozních hodinách:

→ Kontroly provádějte podle návodu k údržbě.

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy

Kärcher, a to v souladu se schématem údržby.

Údržba

Příprava:

→ Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zajistěte brzdu.

Obecné bezpečnostní pokyny

⚠ NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty.

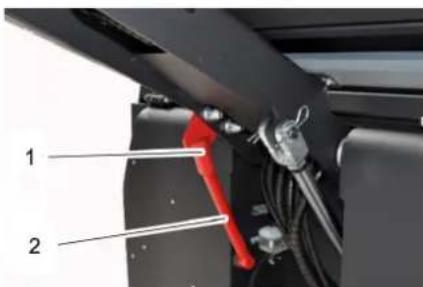

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra

→ Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

Vyměňte baterii

POZOR

Při instalaci baterií dávejte pozor na orientaci bateriových pólů. Instalace pólů je ve směru jízdy vlevo.

Baterie je možné měnit pouze jako sadu. Výměnu smí provádět pouze kvalifikovaný odborník.

→ V důsledku vysoké hmotnosti (450 kg) se musí výměna provádět jeřábem. Upozornění: Před výměnou baterie je třeba odšroubovat příčnou výztuž.

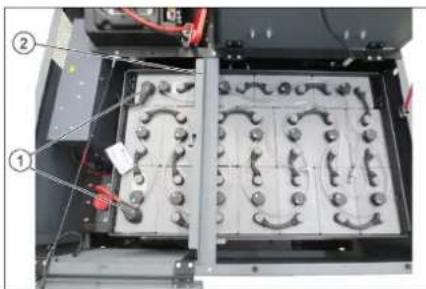

1 Bateriové póly - ve směru jízdy vlevo 2 Příčná vzpěra

→ Při vyjímání baterie dbejte na to, aby byla nejprve odpojena svorka vedení záporného pólu. → Lana jeřábu upevněte ke 4 okům sady baterie a baterie opatrně zvedněte.

Zkontrolujte hladinu brzdové kapaliny a doplňte brzdovou kapalinu

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

→ Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty. → Zajišťování provádějte pouze mimo nebezpečný prostor.

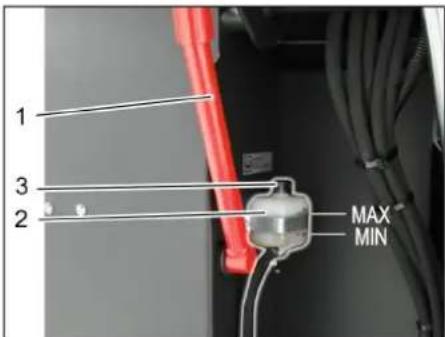

1 Držák bezpečnostní podpěry 2 Nádrž na brzdovou kapalinu 3 Uzavírací víko

→ Nastavte nádobu na nametené nečistoty do horní polohy a zajistěte pomocí zajišťovací tyče, viz kapitolu "Vyprázdnění nádoby na nametené nečistoty" → Zkontrolujte, zda je v nádrži na brzdovou kapalinu dostatečné množství brzdové kapaliny.

Upozornění

Úroveň hladiny musí být mezi min. a max. → V případě potřeby, doplňte brzdovou kapalinu DOT běžně k dostání v obchodě.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat.

→ Otevřete krytu motoru.

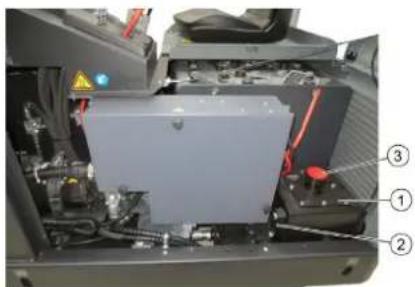

1 Nádrž na hydraulický olej.

2 O k é n k o

3 Závěrné víko, otvor pro plnění olej

→ Zkontrolujte v průzoru výšku hladiny hydraulického oleje. – Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. – Jestliže je hladina oleje pod značkou „MIN“, dolijte motorový olej. → Odšroubujte závěrné víko otvoru pro plnění oleje. → Vyčistěte oblast plnění. → Doplňte hydraulický olej.

Druh: viz Technické parametry

→ Našroubujte závěrné víko otvoru pro plnění oleje.

Kontrola hydrauliky

→ Aretujte brzdu. → Spust'te motor.

Údržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher.

→ Zkontrolujte těsnost veškerých hydraulických hadic a přípojek.

Kontrola zametacího válce

→ Posaďte se na sedadlo řidiče. → Uveďte přepínač směru jízdy do střední polohy. → Otočte zapalovací klíček do polohy "l". → Zvedněte nádobu na nametené nečistoty do koncové polohy. → Otočte zapalovací klíček do polohy "0" a klíček vytáhněte. → Zajistěte brzdu. → Nasaďte bezpečnostní podpěru pro vyprazdňování shora. → Z kartáčového válce sejměte pásky nebo provazy. → Vyjměte bezpečnostní podpěru. → Zasuňte klíček zapalování do zámku zapalování. → Otočte zapalovací klíček do polohy "l". → Sklopte nádobu na nametené nečistoty do koncové polohy. → Otočte zapalovací klíček do polohy "0" a klíček vytáhněte.

Výměna kartáčového válce

→ Nadzvedněte nádobu na zametené nečistoty a podložte pojistnou tyčí. → Otevřete boční obložení pomocí klíče.

1 Přidržovací třmen 2 Křídlová matice 3 Boční těsnění

→ Odšroubujte křídlovou matici. → Odstraňte přidržovací třmen. → Vyklopte boční těsnění směrem ven. → Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven. → Vyjměte zametací válec.

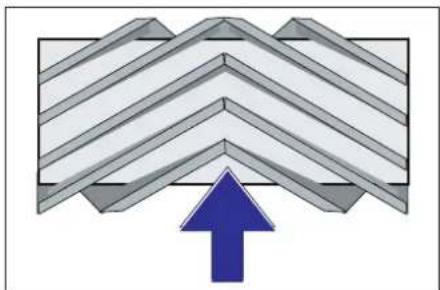

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dbejte na polohu nové sady žíní. → Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých táhel. Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

Upozornění: Sběrný prostor je nastaven z výroby na 80 mm a je možné jej v případě opotřebení kartáčů postupně doladit.

→ Zkontrolujte tlak vzduchu v pneumatikách. → Vypněte sací dmychadlo. → Najděte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. → Ovládací páka zametacího válce a postranního kartáče (1) dozadu: Zapnutí zametacího válce. Ovládací páka zametacího válce (3) dozadu: Zametací válec poklesne. → Nechte zametací válec běžet cca 10 sekund. → Ovládací páka zametacího válce a postranního kartáče (1) doprostřed. Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne. → Zvedněte nádobu na nametený materiál. → Zacouvejte se zařízením. → Zkontrolujte zametací zrcátko.

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce -85 mm.

→ Povolte a nastavte dorazový šroub úpravy nastavení při opotřebení (12). Doraz nahoru: užší zametací prostor. Doraz dolů: širší zametací prostor. → Opět utáhněte dorazový šroub. → Znovu zkontrolujte zametací prostor zametacího válce podle uvedeného popisu.

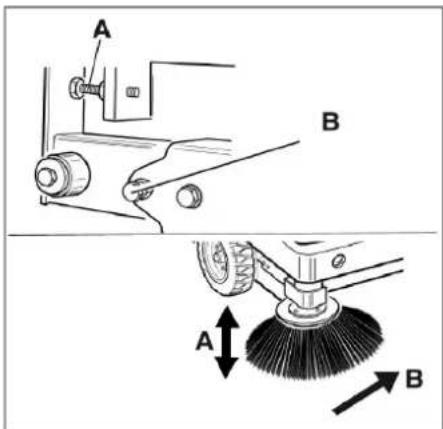

Kontrola a nastavení zametacího zrcadla postranního kartáče

→ Zvedněte postranní metlu. → Najed'te zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. → Spust'te postranní kartáč ovládací pákou dolů a nechte jej běžet po dobu cca 10 sekund. → Zvedněte postranní metlu. → Zařízením zacouvejte. → Zkontrolujte zametací zrcátko.

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

→ Opravte sběrný prostor pomocí dvou nastavovacích šroubů. → Zkontrolujte zametací zrcátko.

Nastavte boční těsnění ⚠NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty.

→ Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí. → Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra

→ Otevřete boční obložení podle popisu v kapitole "výměna zametacího válce". → Povolte 6 křídlatých matic na bočním plechovém držáku. → Povolte 3 matice (SW 13) na předním plechovém držáku. → Boční těsnění zatlačte dolů (podélný otvor) tak, aby byla od podlahy ve vzdálenosti 1 - 3 mm. → Upevněte plechové držáky. → Proces opakujte na druhé straně přístroje.

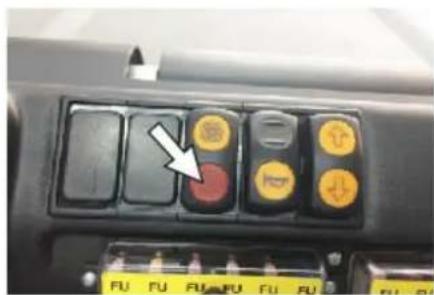

Ručně očistěte prachový filtr

→ Zapněte automatické čištění filtru.

Kontrola/výměna prachového filtru ⚠VAROVÁNÍ

Nebezpečí úrazu!

→ Během prací na filtračním zařízení noste protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem. → Očistěte prachový filtr pomocí tlačítka čištění filtru. → Vyprázdněte nádobu na nametené nečistoty.

1 Zajištění kapoty 2 Kryt přístroje 3 Kryt filtru → Otevřete zajištění tak, že vyšroubujete šroub s hvězdicovým úchytem. → Vyklopte kapotu zařízení dopředu.

1 Uzávěr, kryt filtru (2x) 2 Kryt filtru → Otevřít uzávěr. → Otevřete kryt filtru.

1 Příčné vzpěry 2 Prachový filtr

→ Zkontrolujte prachový filtr, v případě potřeby ji vyčistěte nebo vyměňte.

Upozornění

Výměnu prachového filtru smí provádět pouze zákaznický servis firmy Kärcher.

→ Nasaďte kryt filtru a zajistěte jej.

Výměna žárovky světlometu (volitelná výbava)

→ Odšroubujte světlomet. → Vyjměte světlomet a rozpojte konektory.

Upozornění: Poznamenejte si polohu konektorů.

→ Rozšroubujte světlomet. → Těleso světlometu rozeberte, ale přitom ho držte vodorovně, protože mechanismus lampy není nijak upevněn. → Odblokujte rám uzávěru a vyjměte žárovku. → Vsaďte novou žárovku. → V opačném pořadí opět smontujte.

Výměna žárovky blinkru (volitelná výbava)

Upozornění: Chcete-li vyměnit žárovku blinkru, odstraňte sklo blinkru ze skříně blinkru.

Výměna pojistek

1 Rýhovaná matice

2 Kryt skříně pojistek

→ Odšroubujte rýhovanou matici. → Otevřete víko na skříni s pojistkami. → Zkontrolujte pojistky.

→ Vadné pojistky vyměňte za nové. Upozornění: Používejte pouze pojistky se stejnou jisticí hodnotou.

FU01 Jisticí reléJízdní pedál	3 A
FU02 Multifunkční obrazovka	5 A
FU03 Odpojení akumulátoru 3 A
FU04 Přepínač směru jízdy 3 A
FU05 Rízení pojezdu 3 A
FU06 Vibrační systém 15 A
FU07 Ovládání sacího systému	3 A
FU08 Otáčivá výstražná svítilna	7.5 A
FU09 Signál 7.5 A
FU10 osvětlení 15 A
FU11 Stěrače skel 3 A
FU12 Kabina řidiče (volitelná výbava)	10 A
FU 13* Pojezdový motor 125 A
FU 14* Elektromotor 100 A

FU 15* sací dmychadlo 20 A

* Tyto pojistky smí vyměňovat pouze zákaznický servis, protože je nutná kontrola případných závad přístroje.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: zametací stroj s odsávacím zařízením nástavný přístroj

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Naměřenou: 88

Garantovanou: 90

nou:

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Porucha Odstranění
Zařízení nepojíždí nebo jen pomalu	Posadte se do sedadla řidiče, aktivuje se kontaktní spínač sedadla.
	Nechte v zákaznickém servisu zkontrolovat pojistku pojezdového motoru FU 13
	Nabití nebo výměna baterie
	Povolte parkovací brzdu
	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Pískavý hluk v hydraulice Doplňte hydraulickou kapalinu
Kartáče se otáčejí jen pomalu nebo se neotáčejí vůbec	Zkontrolujte případně zamotané pásky a provázky.
	Informujte zákaznickou službu firmy Kärcher
Nedostatečná nebo žádná sací síla v prostoru kartáčů.	Čištění filtru
	Informujte zákaznickou službu firmy Kärcher
Přístroj práší Nastavte boční těsnění
Zametací mechanismus nezametá všechno	Vyprázdněte nádobu na nametené nečistoty
	Vyčistěte prachový filtr
	Výměna zametacího válce
	Nastavte sběrný prostor
	Vyměnte těsnící pásv v nádobě na zametené nečistoty
	Odstraňte zablokování zametacího válce
	Informujte zákaznickou službu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespouští	Zkontrolujte pojistky.
	Odstranění zajišťovací opěry z nádoby na zametené nečistoty
	Informujte zákaznickou službu firmy Kärcher
Nádoba na zametené nečistoty se otáčí pomalu nebo se neotáčí vůbec	Informujte zákaznickou službu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákaznickou službu firmy Kärcher

Technické údaje

		KM 120/250 R Bp KM 120/250 R Bp Pack
Údaje o zařízení
Jízdní rychlost, vpřed km/h 6 6
Jízdní rychlost, vzad km/h 3 3
Stoupání (max.) -- 14 % 14 %
Plošný výkon bez postranní metly m	2/h 5400	5400
Plošný výkon s 1 postranní metlou	m 2 /h 7200	7200
Pracovní šířka bez postranní metly	mm	900	900
Pracovní šířka s 1 postranní metlou	mm	1200	1200
Druh krytí chráněný proti kapající vodě	-- IPX 3	IPX 3
Délka použití při zcela nabité baterii	h	--	3,5
Elektroinstalace
Kapacita baterii	V, Ah	--	36, 360
Sada baterie	kg	--	450
Hydraulika
Celkové množství oleje v hydraulice	I	25	25
Množství oleje v hydraulickém zásobníku	I	20,5	20,5
Typ hydraulického oleje	-- HV 46	HV 46
Nádoba na nametené nečistoty
Maximální vykládací výška mm 1400 1400
Objem nádoby na nametené nečistoty I 250 250
Zametací válec
Průměr kartáčových válců mm 300 300
Šířka zametacích válců mm 900 900
Otáčky 1/min 325 325
Sběrný prostor mm 80 80
Postranní metla
Průměr bočních koštát mm 600 600
Otáčky (plynule regulovatelné) 1/min 61 61
Celogumové oplástění
Velikost vpředu	--	15-4,5 x 8	15-4,5 x 8
Velikost vzadu	--	15-4,5 x 8	15-4,5 x 8
Brzda
Přední kola	--	mechanická	mechanická
Zadní kolo	--	Elektrický	Elektrický
Filtrace a sání
Konstrukce	--	Rukávový filtr	Rukávový filtr
Otáčky 1/min 2800 2800
Filtrační plochý sáček filtr na jemný prach	m2	6,0	6,0
Jmenovitý podtlak sací systém	mbar	15,5	15,5
Jmenovitý objemový proud sací systém	m3/h	800 800
Vibrační systém	--	Elektromotor	Elektromotor
Podmínky prostředí
Teplota	°C	-5 až +40	-5 až +40
Vzdušná vlhkost, ne orosené	%	0 - 90	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	70 70
Kolísavost KpA	dB(A)	3	3
Hladina akustického výkonu LWA + Kolísavost KWA	dB(A)	90 90
Přístrojové vibrace
Hodnota vibrace ruka-paže	m/s2	0,7	0,7
Sedadlo	m/s2	0,5	0,5
Kolísavost K	m/s2	0,1	0,1
Rozměry a hmotnost
Délka x Šířka x Výška	mm	2082x1250x1450	2082x1250x1450
Poloměr otáčení vpravo	mm 1350 1350
Poloměr otáčení vlevo	mm 1350 1350
Prázdný (bez/s baterií)	kg	750/1200	750/1200
Povolená celková hmotnost	kg	1620 1620
Připustné zatížení přední nápravy	kg	797	797
Připustné zatížení zadní nápravy	kg	823	823
Technické změny vyhrazeny.

Splošna navodila ..... SL 1

Varstvo okolja ..... SL 1

Garancija ..... SL 1

Pribor in nadomestni deli SL 1

Simboli v navodilu za obrato- vanje ..... SL 1

Simboli na napravi ..... SL 1

Namenska uporaba ..... SL 2

Uvedenie do prevádzky. . . . . SK 5 Všeobecné pokyny. . . . . SK 5 Práce kontroly a údržby. SK 5 Bezpečnostné pokyny pre batérie . . . . . . . . . . . . . SK 5 Nabíjanie batérií. . . . . . SK 5

Prevádzka .... SK 5 Nastavenie sedadla vodiča SK 5 Spustenie stroja .... SK 6 Jazda s prístrojom .... SK 6 Zametanie .... SK 6 Vyprázdnenie nádoby na smeti .... SK 6 Vypnutie prístroja.... SK 7

Preprava .... SK 7 Uskladnenie/Zastavenie .... SK 7 Starostlivosť a údržba .... SK 7 Všeobecné pokyny.... SK 7 Čistenie .... SK 7 Intervaly údržby .... SK 7 Údržbárske práce.... SK 7

EÚ Vyhlásenie o zhode ..... SK 10 Pomoc pri poruchách..... SK 11 Technické údaje ..... SK 11

■ Parkoviská ■ Výrobné zariadenia ■ Logistické oblasti ■ Hotel ■ Maloobchod ■ Sklady ■ Chodníky

Bezpečnostné pokyny k obsluhe

Bezpečnostné pokyny k jazde

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Skontrolujte pred jazdou nosnosť podkladu.

⚠NEBEZPEČENSTVO

Prístroje s výškovým vyprázdnením

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

→ Pri činnostiach na výškovom vyprázdnení musíte nádobu na smeti úplne zdvihnúť a zabezpečiť. → Zabezpečenie vykonávajte iba mimo nebezpečnej oblasti.

Prístroje s ochrannou strechou vodiča

POKYN

Bezpečnostné pokyny k ošetrovaniu a údržbe

→ Nepoužívajte vysokozdvižné vozíky.

Dôležité upozornenie: každá doska musí byť vždy upevnená 2 skrutkami

Poloha 2: Naštartujte motor

10 Tlačidlo s voľbou smeru jazdy

11 Parkovacia brzda

→ Uvoľniť parkovaciu brzdu, pritom stlačiť pedál. → Zablokovať parkovaciu brzdu, pritom stlačiť brzdový pedál.

Práce kontroly a údržby

Upozornenie: Popis nájdete v kapitole Starostlivosť a údržba.

Bezpečnostné pokyny pre batérie

	Výstražné upozornenie!
	Likvidácia!
	Nehádžte batérie do domového odpadu!
	Výstraha pred nebezpečným elektrickým napätím!

⚠️Nebezpečenstvo

Nebezpečenstvo zranenia! Pri manipulácii s batériami dodržiavajte bezpečnostné predpisy. Dodržiavajte návod na používanie výrobcu nabíjačky.

Bezpodmínečně dodržujte pokyny výrobce baterií a řiďte se jimi.

Kontrola stavu nabití baterie

– Zobrazení kapacity baterie v zelené oblasti: Baterie je nabitá. – Zobrazení kapacity baterie ve žluté oblasti: Baterie je napůl vybitá. – Zobrazení kapacity baterie v červené oblasti: Baterie je téměř vybitá. Provoz zametání se zakrátko automaticky ukončí. – Kontrolka svítí červeně: Baterie je vybitá. Provoz zametání se ukončí automaticky (opětovné uvedení zametacího agregátu do provozu je možné pouze po nabití baterie). → Odjeďte se strojem přímo k nabíjecí stanici, vyhněte se přitom stoupání. → Nabijte akumulátor.

Provoz

Nastavení sedadla řidiče

→ Pohybem sedadla dopředu a dozadu zkontrolujte, zda je aretováno.

Spuštění stroje

→ Stiskněte a podržte brzdový pedál.

→ Povolte parkovací brzdu.

→ Pomalu sešlápněte plynový pedál.

Jízda dozadu

⚠️Nebezpečí

→ Pomalu sešlápněte plynový pedál.

→ Pomalu a opatrně přejíždějte dopředu. Přejíždění pevně stojících překážek nad výšku 70 mm:

2 Ovládací páka nádoby na smetí

3 Ovládací páka zametacího válce

4 Ovládací páka klapky nádoby

Ovládací páka nádoby na smetí

→ Ovládací páka nádoby na smetí (2) dopředu: Nádoba na smetí se spustí.

→ Ovládací páka nádoby na smetí (2) dozadu: Nádoba na smetí se zvedne.

Ovládací páka zametacího válce

→ Ovládací páka zametacího válce (3) dopředu: Zametací válec se zvedne.

→ Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

Ovládací páka klapky nádoby

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na smetí se otevře.

→ Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na smetí se uzavře.

Zametání suché podlahy

→ Při plošném čištění:

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se neotevírá.

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Při plošném čištění:

→ Vypněte ventilátor. → Při plošném čištění:

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se neotevírá.

Ovládací páka zametacího válce (3) dozadu: Zametací válec se spustí.

→ Nikdy nesahávejte mezi tyče vyprázdňovací mechaniky. Nezdržujte se pod zdviženou nádobou.

POZOR

Nebezpečí zranění a poškození!

Nebezpečí zranění a poškození! Při uskladnění zařízení zohledněte jeho hmotnost.

→ Odstavte zametací stroj na rovné ploše v suchém prostředí chráněném před mrazem. Chraňte krycí materiál před prachem. → Zvedněte zametací válec a boční kartáč, aby se nepoškodily štětiny. → Uzavřete klapku nádoby. → Klíček zapalování otočte na "0" a vytáhněte. → Zatáhněte ruční parkovací brzdu. → Zametací stroj zajistěte proti pohybu.

Péče a údržba

Všeobecné pokyny

POZOR

Údržba prováděná zákazníkem

Údržba po opotřebování:

Údržba prováděná zákaznickým servisem

→ Nechte provést první kontrolu podle návodu k údržbě.

→ Nechte provést kontrolu podle návodu k údržbě.

Všeobecné bezpečnostní pokyny ⚠NEBEZPEČÍ

1 Držák bezpečnostní tyče 2 Bezpečnostní tyč

→ Při vyjímání baterie je nutné dávat pozor, aby se nejdříve odpojil mínusový pól. → Upevněte lana jeřábu na 4 oka sady s bateriemi a opatrně zvedněte baterie.

Zkontrolujte stav hydraulického oleje a doplňte hydraulický olej POKYN

Nádoba na odpadky se nesmí poškodit.

→ Otevřít kryt motoru.

1 Nádrž na hydraulický olej

2 Průzor

3 Uzavírací kryt, plnicí otvor oleje

→ Zkontrolujte stav hydraulického oleje v průzoru.

– Pokud je stav oleje pod označením "MIN", doplňte hydraulický olej.

→ Odšroubujte uzavírací kryt plnicího otvoru oleje. → Vyčistěte oblast plnění. → Doplňte hydraulický olej.

Druh oleje: Viz technické údaje

→ Našroubujte uzavírací kryt plnicího otvoru oleje.

→ Zkontrolujte tlak v pneumatikách. → Vypněte sací ventilátor.

Tvar vyčištěné plochy by měl tvořit pravidelný obdélník o šířce 80-85 mm.

Zkontrolujte a nastavte pracovní plochu boční metly.

→ Upravte pracovní plochu pomocí dvou nastavovacích šroubů. → Zkontrolujte zametenou plochu.

→ Vysuňte nádobu na zametený materiál a zajistěte ji pojistkou.

1 Držák bezpečnostní tyče 2 Bezpečnostní tyč

→ Při práci na filtračním zařízení noste protiprachovou masku. Dodržujte bezpečnostní předpisy o manipulaci s jemným prachem. → Vyčistěte prachový filtr tlačítkem Čištění filtru. → Vyprázdněte nádobu na smetí.

→ Odšroubujte reflektor. → Vyjměte reflektor a vytáhněte zástrčku.

Výrobek: Zametací vysavač nástavba

Úroveň akustického výkonu dB(A)

Nameraná: 88

Zaručovaná: 90

2 Rezervoar za kočnu tečnost

3 Poklopac

→ Podignite posudu za prljavštinu i osigurajte je sigurnosnom polugom; pogledajte o tome više u poglavlju „Pražnjenje posude za nakupljenu prljavštinu“
