NAVODILA ZA UPORABO KM 120250 R Bp Classic Kärcher

Predvidljiva napačna uporaba. SL 2 Primerne podlage. SL 2

Varnostna navodila ..... SL 2

Varnostni napotki za upra- vljanje. SL 2

Varnostni napotki za vožnjo SL 2

Varnostni napotki za baterij- ske naprave ..... SL 2

Naprave z visokim praznjenjem SL 3

Naprave z zaščitno streho za voznika .... SL 3

Varnostni napotki za tran- sport naprave. ..... SL 3

Varnostni napotki za nego in vzdrževanje ..... SL 3

Delovanje. SL 3

Napotki za razkladanje ..... SL 3

Upravljalni in funkcijski elementiSL 4 Slika pometalnega stroja SL 4

Preverjanje in vzdrževanje SL 5

Varnostna navodila za bate- rije ..... SL 5

Polnjenje baterij ..... SL 5

Obratovanje. SL 5

Nastavitev voznikovega se- deža SL 5

Zagon stroja. . . . . . . . SL 6

Vožnja stroja ..... SL 6

Pometanje ..... SL 6

Praznjenje zbiralnika smeti SL 6

Izklop stroja ..... SL 7

Transport....SL 7

Shranjevanje / Mirovanje.....SL 7

Vzdrževanje. SL 7

Splošna navodila ..... SL 7

Čiščenje....SL 7

Intervali vzdrževanja ... SL 7

Vzdrževanje....SL 7

Izjava EU o skladnosti.....SL 10

Pomoč pri motnjah. ..... SL 11

Tehnični podatki SL 11

Pred prvo uporabo Vaše napra- ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Splošna navodila

Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajno hišo.

– Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.

– Poleg opozoril v navodilu za obratovanje se morajo upoštevati splošni varnostni predpisi in predpisi zakonodajalca o preprečevanju nesreč.

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo po- membne materiale, ki so namen- jeni za nadaljnjo predelavo. Zato stare naprave zavrzite s po- močjo ustreznih zbiralnih sistemov.

Baterije, olje, goriva in podobne snovi ne smejo priti v okolje. Te snovi odstranite med odpadke s pomočjo ustreznih zbiralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Pribor in nadomestni deli

NEVARNOST

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis.

- Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave.

– Dodatne informacije o nadomestnih de- lih najdete na strani www.kaercher.com v območju "Service".

Simboli v navodilu za obratovanje

ΔNEVARNOST

Opozarja pred neposredno grozečo nevarnostjo, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozarja pred možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

▲PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

Nevarnost opeklin zaradi vročih površin! Pred deli na stroju pustite, da se izpušna naprava dovolj ohladi.

Dela na napravi vedno izvajajte s primernimi rokavicami.

Nevarnost stisnjenja zara- di vkleščenja med premič- ne dele vozila

Nevarnost poškodb zaradi ohlapnih delov. Ne segajte vanj.

Nevarnost požara. Ne se- sajte gorečih ali tlilnih predmetov.

Nosilec verige / Obesna točka žerjava

Nosilne točke za dvigalko za vozila

Maksimalni naklon podlage pri vožnjah z dvignjenim zbiralnikom smeti.

V smeri vožnje vozite le na vzpone do 14 %.

Pozor vrteča krtača (upo- števajte smer vrtenja).

	Opozorilo pred nevarno električno napetostjo!
	Upoštevajte navodila!
	Krmilite počasi!
	Preberite navodilo za uporabo in ravnajte v skladu z njim!
	Nevarnost poškodb!Filtra za prah ne izpirajte.

Namenska uporaba

Pometalni stroj je predviden za čiščenje talnih površin za komercialno uporabo in za npr. naslednja področja uporabe:

■ parkirišča
■ proizvodni objekti
■ logistična področja
hotel
■ trgovina na drobno
■ skladiščna področja
■ pločniki

– Ta stroj za pometanje je namenjen po-metanju umazanih površin v notranjem in zunanjem območju.
– Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati.
– Ta pometalni stroj uporabljajte izključno v skladu s podatki v tem navodilu za obratovanje.
– Na stroju se ne smejo izvajati nikakršne spremembe.
– Stroj je primeren le za obloge, ki so na-vedene v navodilu za obratovanje.
– Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja.
– Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (nevarnost eksplozij/požara).

Predvidljiva napačna uporaba

→ Nikoli ne pometajte/sesajte eksplozivnih tekočin, vnetljvih plinov ter nerazredčenih kislin ali topil! K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali mešanice, poleg tega tudi aceton, nerazredčene kisline in topila, ker uničujejo materiale, uporabljene v stroju.
→ Nikoli ne pometajte/sesajte reaktivnega kovinskega prahu (npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline.
→ Ne pometajte/sesajte predmetov, ki go- rijo ali tlijo.
→ Stroj ni namenjen pometanju zdravju škodljivih materialov.
→ Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.
→ Spremljevalci niso dovoljeni.
→ Potiskanje/vlečenje ali transportiranje predmetov s to napravo ni dovoljeno.

Primerne podlage

• Asfalt
  – Industrijska tla
• Estrih
• Beton
• Tlakovci

Varnostna navodila

Varnostni napotki za upravljanje

→ V skladu z izolacijskimi in plazilnimi razdaljami naprave ne uporabljate na višini nad 2000 metrov nadmorske višine.
→ (Velja le za Finsko) Če je naprava opremljena s cevovodom PVC, je ni dovoljeno uporabljati pri nizkih temperaturah okolice (pod 0 °C). Če imate vprašanja glede vaše naprave, se obrnite na Kärcher.
→ Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati.
→ Pri uporabi naprave v nevarnih področjih (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpi-se. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.

⚠NEVARNOST

Nevarnost poškodb!

→ Na področjih, kjer obstaja možnost, da lahko padajoči predmeti zadanejo upravljavca, naprave ne uporabljajte brez zaščitne strehe proti padajočim predmetom.
→ Uporabnik mora napravo namensko uporabljati. Pri tem mora upoštevati lokalne pogoje in pri delu paziti na druge osebe, predvsem na otroke.
→ Na splošno se morajo upoštevati predpisi, pravila in uredbe, ki veljajo za motorna vozila.

→ Pred začetkom dela se mora upravlja- vec prepričati, da so vse varnostne pri- prave pravilno nameščene in delujejo.
→ Upravljavec aparata je odgovoren za nesreče z drugimi osebami ali njihovo lastnino.
→ Pazite na tesno prilegajočo se obleko upravljavca. Nosite trdno obutev in izogibajte se ohlapni obleki.
→ Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidljivost!
→ Dokler motor teče, stroj ne sme nikoli ostati brez nadzora. Upravljalec sme stroj zapustiti šele, ko je motor zaustavljen, stroj zavarovan proti nehotenemu premikanju in je ključ izvlečen.
→ Da bi preprečili nepooblaščeno uporabo stroja, je potrebno izvleči ključ.
→ Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo.
→ Naprava ni namenjena uporabi oseb (vključno z otroci) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen će jih nadzoruje oseba, pristojna za njihovo varnost, ali so od nje prejeli navodila, kako napravo uporabljati.
→ Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo.

PREVIDNOST

Nevarnost poškodb! Ne pometajte trakov, vrvic ali žic, ker se le-ti lahko navijejo okoli pometalnega valja.

Varnostni napotki za vožnjo

ΔNEVARNOST

Nevarnost poškodb! Pred vožnjo po podlagi preverite nosilnost podlage.

⚠NEVARNOST

Nevarnost nesreče, nevarnost poškodbe! Nevarnost prekucnitve pri prevelikih vzponih.

- V smeri vožnje vozite le na vzpone do 14 %.

Nevarnost prevrnitve pri hitri vožnji skozi ovinke (zlasti pri levih ovinkih).

– Ovinke speljujte počasi.

Nevarnost prekucnitve na nestabilni podlagi.

– Stroj premikajte izključno na utrjeni podlagi.

Nevarnost prekucnitve pri prevelikem stranskem nagibu.

– Prečno na smer vožnje vozite le na vzpone do maksimalno 10%.

Varnostni napotki za baterijske naprave

Opozorilo: Garancija velja le, će uporabljate baterije in polnilnike, ki jih priporoča podj. Kärcher.

– Obvezno je treba upoštevati navodila za obratovanje proizvajalca baterij in proizvajalca polnilnika. Pri rokovanju z baterijami upoštevajte priporočila zakonodajalca.

– Baterij nikoli ne puščajte v izpraznjenem stanju, temveč jih čim prej ponovno napolnite.
– Da preprečite uhajanje toka, baterije vedno vzdržujte čiste in suhe. Zavarujte jih pred nečistočami, npr. kovinskim prahom.
– Na baterije ne polagajte orodja ali podobnega. Nevarnost kratkega stika in eksplozij.
– V bližini baterije ali v polnilnem prostoru nikoli ne smete delati z odprtim ognjem, ustvarjati isker ali kaditi. Nevarnost eksplozij.
- Ne dotikajte se vročih delov, na primer pogonskega motorja (nevarnost opeklin).
– Bodite previdni pri ravnanju z baterijsko kislino. Upoštevajte ustrezne varnostne predpise!
– Porabljene baterije se morajo v skladu z Direktivo EU 91/157 EGS zavreči okolju prijazno.

Naprave z visokim praznjenjem

⚠NEVARNOST

Nevarnost poškodb!

→ Pri delih na visokem praznjenju posodo za smeti povsem dvignite in jo zavarujte.
→ Zavarovanje opravite le izven nevarnostnega področja.

Naprave z zaščitno streho za voznika

OBVESTILO

Zaščitna streha za voznika (opcijsko) nudi zaščito proti večjim padajočim delom. Ne nudi pa zaščite pred prevračanjem!

→ Dnevno preverite zaščitno streho glede poškodb.
→ Če je zaščitna streha poškodovana, tudi posamezni elementi, jo je treba zamenjati v celoti.
→ Morebitno spreminjanje zaščitne strehe in namestitev elementov, sestavnih delov in sklopov, ki niso odobreni s strani podjetja Kärcher, ni dovoljeno in lahko omeji delovanje zaščitne strehe.

Varnostni napotki za transport naprave

→ Pri transportiranju na prikolicah ali vozi- lih upoštevajte prazno težo (transportno težo) naprave.
→ Pri transportu naprave izvlecite vtič baterije in napravo varno pritrdite.

Varnostni napotki za nego in vzdrževanje

→ Pred čiščenjem in vzdrževanjem aparata, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklo-piti in ključ izvleči.
→ Pri napravah s trakcijsko baterijo je pri vseh vzdrževalnih delih in popravilih treba odklopiti baterijo od električnega sistema naprave prek ločilnega mesta baterije (vtiča baterije).
→ Pri delih na električni napravi je potrebno odklopiti baterijo.

Za to je treba najprej odklopiti negativni pol, nato še pozitivni pol. Ponovni priklop poteka v obratnem vrstnem redu. Najprej priključite pozitivni pol, nato še negativni pol.

→ Čiščenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).
→ Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po-membnimi varnostnimi predpisi.
→ Upoštevajte varnostne preglede v skladu z lokalno veljavnimi predpisi za komercialno uporabljane aparate, ki se premeščajo.
→ Dela na napravi vedno izvajajte s primernimi rokavicami.

Delovanje

Pometalni stroj dela na način smetišnice.

– Vrtljivi pometalni valj potiska umazanijo neposredno v zbiralnik smeti.
– Stransko omelo čisti kote in robove po-metalne površine in potiska umazanijo v pas pometalnega valja.
- Fini prah se preko filtra za prah posesa s sesalnim pihalom.

Napotki za razkladanje

⚠ Nevarnost

Nevarnost poškodb, nevarnost poškodovanja!

Pri nakladanju upoštevajte težo naprave!

Teža (brez baterij) 750 kg*
Teža (z baterijami) 1200 kg*
* Če so prigradni kompleti montirani, je teža ustrezno višja.

→ Ne uporabljajte viličarja.

→ Pri nakladanju naprave uporabite ustre- zno rampo ali žerjav!
→ Pri uporabi rampe upoštevajte: Odmik od tal 70mm.
→ Če se naprava dostavi na paleti, je treba iz priloženih desk zgraditi odvozno rampo.

Navodilo za to se nahaja na strani 2 (notranja stran ovitka).

Pomembno opozorilo: vsako desko je treba vedno priviti z 2 vijaki.

Slika pometalnega stroja Upravljalno polje

Slika A

1 Tipska tablica
2 Sedež (s sedežnim kontaktnim stika- lom)
3 Volan
4 Zapora pokrova naprave
5 Pokrov naprave
6 Stransko omelo, desno
7 Sprednje kolo
8 Dostop pometalnega valja
9 Točka pritrditve
10 Vrteča opozorilna luč
11 Pokrov naprave desno
12 Pokrov, desno
13 Zadnja obloga
14 Pogonsko kolo
15 Pokrov, levo
16 Pokrov levo (pokrov motorja)
17 Baterijski komplet (v obsegu dobave samo pri modelu KM 120/250 R Bp Pack)

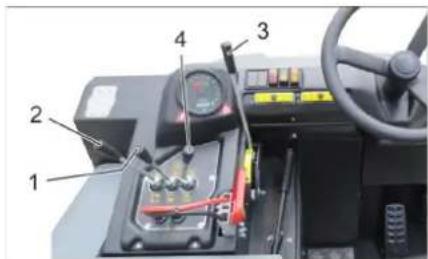

Slika B

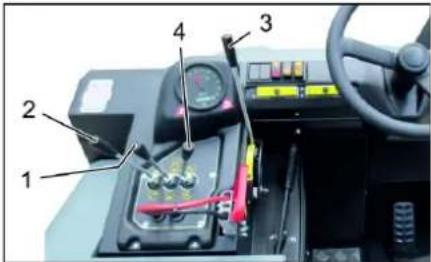

1 Upravljalna ročica čistilnega valja in stranskih metel Prestavite ročico naprej: Vklopi čistilni valj ter spusti in vklopi stranski metli. Prestavite ročico nazaj: Vklopi čistilni valj
2 Upravljalna ročica posode za smeti Zbiralnik smeti dvignite/spustite
3 Upravljalna ročica čistilnega valja Dvigne in spusti čistilni valj
4 Upravljalna ročica pokrova posode Odpiranje/zapiranje pokrova posode

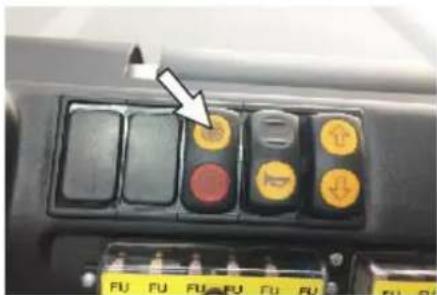

5 Kontrolne luči in zaslon

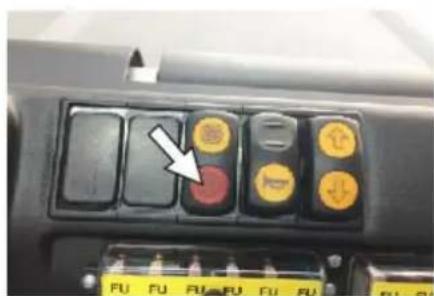

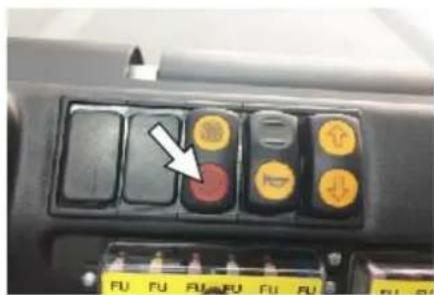

6 Stikalo ventilatorjev in čiščenja filtra Položaj sredinsko: Čiščenje filtra in ventilatorji izklopljeni Položaj zadaj: Ventilatorji vklopljeni Položaj spredaj: Čiščenje filtra vklopljeno
7 Stikalo hupe

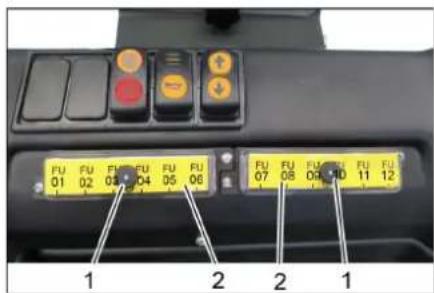

8 Varovalke

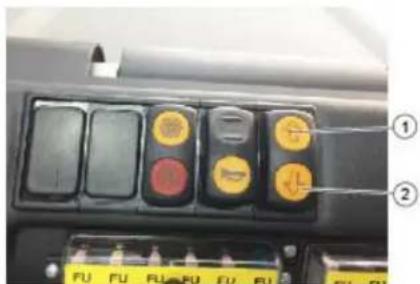

9 Ključavnica za vžig Položaj 0: Izklop motorja Položaj 1: Vžig vklop

10 Izbirno stikalo smeri vožnje
11 Fiksirna zavora

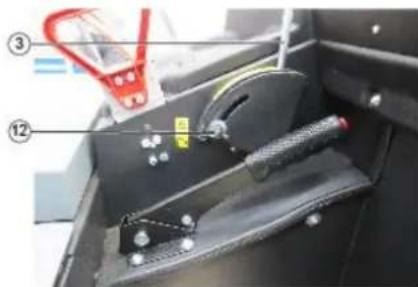

12 Ponovna nastavitev obrabe/nastavitev površine pometanja čistilnega valja

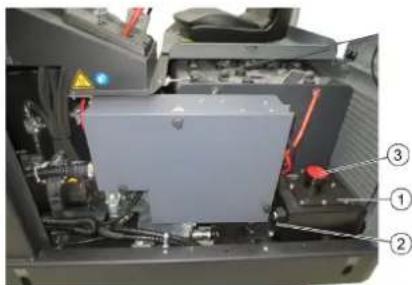

13 Baterijski vtič

Pedala

Slika C

1 Zavorni pedal
2 Vozni pedal

Kontrolne luči in zaslon

Slika D

1 Kapaciteta baterije
2 Kontrolna lučka baterije
3 Kontrolna lučka za obratovalno stanje
4 Kontrolna luč za parkirne luči
5 Kontrolna luč (ni priključena)
6 Kontrolna luč za zasenčene luči
7 Kontrolna luč (ni priključena)
8 Kontrolna luč za smer vožnje naprej
9 Kontrolna luč za smer vožnje nazaj
10 Števec obratovalnih ur

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

→ Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal.
→ Zablokirajte fiksirno zavoro, pri tem stisnite zavorni pedal.

Zagon

Splošna navodila

→ Stroj za pometanje postavite na ravno površino.
→ Izvlecite ključ za vžig.
→ Blokirajte fiksirno zavoro.

Preverjanje in vzdrževanje

Dnevno pred začetkom obratovanja

→ Preverite polnilno stanje baterije, po potrebi napolnite baterije (glejte poglavje „Polnjenje baterij“).

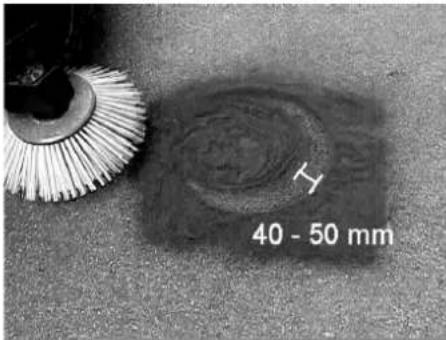

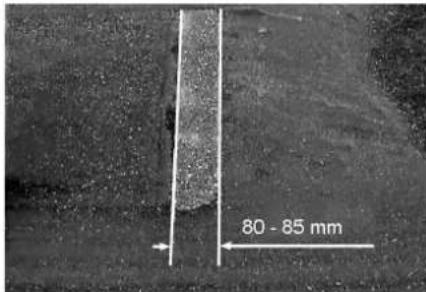

→ Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu.
→ Preverite kolesa glede ovitih trakov.
→ Preverite funkcije vseh upravljalnih elementov.
→ Stroj preglejte glede poškodb.
→ Filter za prah očistite s tipko za čiščenje filtra.

Opozorilo: Za opis glejte poglavje Nega in vzdrževanje.

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno upošte-vajte sledeča opozorila:

	Upoštevajte navodila na bateriji, v Navodilu za uporabo in v Navodilu za obratovanje vozila!
	Nosite zaščito za oči!
	Otroci se ne smejo dotikati kislin in baterij!
	Nevarnost eksplozije!
	Prepovedan ogenj, iskre, odprta svetloba in kajenje!
	Nevarnost razjedanja!
	Prva pomoč!
	Opozorilni zaznamek!

	Odstranitev odpadnega materiala!
	Baterije ne odvrzite v smetnjak!
	Opozorilo pred nevarno elektricno napetostjo!

⚠️ Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. na pole in celične povezave, ne polagajte orodja ali podobnih predmetov.

⚠ Nevarnost

Nevarnost poškodb! Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

⚠️Nevarnost

Nevarnost požara in eksplozije!
– Prepovedano je kajenje in odprt ogenj.
– Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj ob polnjenju nastaja močno eksplozivni plin.

⚠️Nevarnost

Nevarnost razjedanja!

– Če pride kislina v stik z očmi ali kožo, sperite z veliko količino čiste vode.
– Nato takoj obiščite zdravnika.
– Umazana oblačila izperite z vodo.

Polnjenje baterij

PREVIDNOST

Pred zagonom stroja napolnite baterije.

⚠NEVARNOST

Nevarnost poškodb! Pri rokovanju z baterijo upoštevajte varnostne predpise. Upoštevajte navodilo za uporabo proizvajalca polnilnika.

Obvezno upoštevajte priloženo navodilo za uporabo in ravnajte v skladu z njim. Baterije polnite le z ustreznim polnilnikom.

⚠ Nevarnost

Nevarnost razjedanja. Dodajanje vode v izpraznjenem stanju baterije lahko povzroči uhajanje kisline! Pri rokovanju z baterijsko kislino nosite zaščitna očala in upoštevajte predpise, da preprečite poškodbe in uničevanje oblačil. Morebitne sledi kisline na koži ali obleki takoj sperite z veliko vode.

PREVIDNOST

Nevarnost poškodb. Za dodajanje tekočine baterijam uporabljajte le destilirano ali razsoljeno vodo (VDE 0510). Ne uporabljajte drugih dodatkov (takoimenovanih izboljševalnih sredstev), ker sicer garancija ugasne.

Priporočljive baterije, polnilniki

	Naročniška številka
Paket baterij 36 V, 360 Ah, (v koritu, z malo vzdrževanja)*	6.654-282.0
Polnilnik 36 V, 50 A 6.6	54-283.0
* Naprava potrebuje 1 paket baterij

Uporaba drugih baterij in polnilnikov se ne priporoča in se sme opraviti le po posvetu z uporabniškim servisom podjetja KÄR-CHER.

→ Izvlecite vtič baterije na stroju in ga spojite z vtičem polnilnika.
→ Vtič polnilnika vtaknite v ustrezno vtični- co s 16 A, polnilnik samodejno polni.
→ Oba pokrova motorja morata biti med polnjenjem odprta.
→ Opozorilo: Ko so baterije napolnjene, polnilnik najprej ločite od omrežja in nato z baterij.

Preverjanje in korigiranje količine tekočine baterije

PREVIDNOST

Pri ravnanju z baterijo obvezno upoštevajte navodila proizvajalca.

Preverjanje polnilnega stanja baterije

– Prikaz kapacitete baterije v zelenem področju:
Baterija je napolnjena.
– Prikaz kapacitete baterije v rumenem področju:
Baterija je do polovice napolnjena.
– Prikaz kapacitete baterije v rdečem področju: Baterija je skoraj izpraznjena. Pometa nje bo kmalu avtomatično končano.
– Kontrolna lučka sveti rdeče Baterija je izpraznjena. Pometanje se avtomatično konča (ponovni zagon po-metalnih agregatov je mogoč le po polnjenju baterije).
→ Stroj peljite direktno k polnilni postaji in se pri tem izogibajte vzponom.
→ Napolnite baterijo.

Obratovanje

Nastavitev voznikovega sedeža

1 2

1 Ročica za nastavitev sedeža
2 Voznikov sedež
→ Potegnite ročico za nastavitev sedeža navzven.
→ Premaknite sedež, spustite ročico in ta se zaskoči.
→ S premikanjem sedeža naprej in nazaj preverite, če je aretiran.

Zagon stroja

Opozorilo: Naprava je opremljena s sedežnim kontaktnim stikalom. Ob zapuščanju voznikovega sedeža se stroj izklopi.

→ Vsedite se na voznikov sedež.
→ Izbirno stikalo za smer vožnje namestite v srednji položaj.

→ Blokirajte fiksirno zavoro.

→ Ključ za vžig obrnite na položaj „II“. Naprava je v vozni pripravljenosti.

Opozorilo: Prikaz kapacitete baterije po približno 10 skundah kaže dejansko polnilno stanje.

Vožnja stroja

→ Pritisnite in držite zavorni pedal.

→ Sprostite fiksirno zavoro.

1 Smer vožnje naprej

2 Vzvratna vožnja

Vožnja naprej

→ Izbirno stikalo za smer vožnje nastavite na „naprej“.
→ Počasi pritisnite vozni pedal.

Vzvratna vožnja

△Nevarnost

Nevarnost poškodb! Pri vzvratni vožnji ne smete ogrožati tretjih oseb, pravočasno opozorite.

PREVIDNOST

Nevarnost poškodb! Izbirno stikalo za smer vožnje aktivirajte le pri zaustavljenem stroju.

→ Izbirno stikalo za smer vožnje nastavite na „vzvratno“.

→ Počasi pritisnite vozni pedal.

Vozne lastnosti

– Z voznim pedalom se lahko brezstopenjsko uravnava hitrost vožnje.
– Izogibajte se sunkovitemu pritiskanju pedala, ker se lahko poškoduje hidravlika.

Zaviranje

→ Spustite vozni pedal, stroj samodejno zavira in se zaustavi.

Opozorilo: Zaviranje se lahko okrepi s pritiskom zavornega pedala.

Prevoz ovir

Prevoz nepremičnih ovir do 70 mm:

→ počasi in previdno prevozite v smeri na-prej.

Prevoz nepremičnih ovir nad 70 mm:

→ ovire smete prevoziti le s pomočjo ustreznega odra.

Pometanje

POZOR

Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškodbe pometalne mehanike.

Opozorilo: Za dosego optimalnega čistil-nega učinka se mora hitrost vožnje prilago-diti pogojem.

Opozorilo: Med obratovanjem je potrebno filter za prah redno čistiti.

Napotek: Pri povečanem delu na območju finega prahu je treba filter čistiti pogosteje.

Upravljalna ročica

1 Upravljalna ročica čistilnega valja in stranskih metel

2 Upravljalna ročica posode za smeti

3 Upravljalna ročica čistilnega valja

4 Upravljalna ročica pokrova posode

Upravljalna ročica čistilnega valja in stranskih metel

→ Prestavite upravljalno ročico (1) naprej: Vklopi čistilni valj ter spusti in vklopi stranski metli.

→ Prestavite upravljalno ročico (1) nazaj: Vklopi čistilni valj.

Upravljalna ročica posode za smeti

→ Upravljalna ročica posode za smeti (2) naprej: posoda za smeti se spusti.

→ Upravljalna ročica posode za smeti (2) nazaj: posoda za smeti se dvigne.

Upravljalna ročica pometalnega valja

→ Prestavite upravljalno ročico čistilnega valja (3) naprej: Čistilni valj se dvigne.

→ Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

Upravljalna ročica pokrova posode

→ Upravljalna ročica pokrova posode (4) naprej: pokrov posode za smeti se od-pre.

→ Upravljalna ročica pokrova posode (4) nazaj: pokrov posode za smeti se za-pre.

Pometanje suhih tal

→ Vklopite ventilator.
→ Pri čiščenju površin:
Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj.
Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

→ Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre.

→ Pri čiščenju stranskih koles:

Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) naprej: Vklopi čistilni valj, vklopi in spusti stranski metli.

Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

Pometanje vlažnih in mokrih tal

→ Izklopite ventilator.
→ Pri čiščenju površin:
Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj.
Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

→ Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre.

→ Pri čiščenju stranskih koles:

Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) naprej: Vklopi čistilni valj, vklopi in spusti stranski metli.

Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

Praznjenje zbiralnika smeti

⚠NEVARNOST

Nevarnost poškodb!

→ Med postopkom praznjenja se v področju obračanja posode za smeti ne sme- jo nahajati osebe in živali.

Nevarnost prevrnitve!

Nevarnost osebnih poškodb in poškodb stvari!

→ Možno je, da pride do materiala, ki ga vrteči se pometalni valji zalučajo vstran. Upoštevajte zadostno razdaljo.

Dvignite čistilni valj in stranski metli z upravljalnima ročicama: Prestavite upravljalno ročico 1 na sredino in upravljalno ročico 3 naprej.
→ Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj.
Dvignite posodo za smeti, v ta namen upravljalno ročico posode za smeti (2) potisnite nazaj.
→ Počasi zapeljite k zbiralniku.
→ Blokirajte fiksirno zavoro.
→ Odprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) pritisnite naprej in izpraznite posodo za smeti.
→ Zaprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) potegnite nazaj, dokler se ne nagne v končni položaj.
→ Sprostite fiksirno zavoro.
→ Počasi odpeljite od zbiralnika.
→ Posodo za smeti spustite v končni položaj, v ta namen upravljalno ročico posode za smeti (2) potisnite naprej.

Izklop stroja

→ Pritisnite in držite zavorni pedal.
→ Blokirajte fiksirno zavoro.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.

Transport

⚠NEVARNOST

Transportne škode!

→ Pri transportiranju na prikolicah ali vozi- lih upoštevajte prazno težo (transportno težo) naprave.
→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.
→ Blokirajte fiksirno zavoro.
→ Napravo zavarujte na točkah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali verigami.
→ Kolesa zavarujte z zagozdami.

→ Pri transportu pometalnega stroja odklopite baterijo.

Shranjevanje / Mirovanje

⚠️NEVARNOST

Nevarnost poškodbe in škode! Pri shranjevanju upoštevajte težo naprave.

→ Pometalni stroj odstavite na ravno površino v suhem okolju brez zmrzali. S prekrivnim materialom ga zaščitite proti prahu.
→ Dvignite pometalni valj in stranska omela, da ne poškodujete krtač.
→ Zaprite pokrov posode.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.
→ Blokirajte fiksirno zavoro.
→ Zavarujte ga pred kotalenjem.

Če se pometalnega stroja dalj časa ne uporablja, upoštevajte poleg tega:

→ Stroj za pometanje očistite z notranje in zunanje strani.
→ Izvlecite vtič baterije na stroju.
→ Baterijo napolnite in jo ca. vsaka 2 me-seca dopolnite.

Vzdrževanje

Splošna navodila

POZOR

Nevarnost poškodb!

→ Filtra za prah ne izpirajte.
→ Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi po-membnimi varnostnimi predpisi.
→ Industrijsko koriščene naprave podlegajo varnostnem preizkusu po VDE 0701.
→ Stroj za pometanje postavite na ravno površino.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.
→ Blokirajte fiksirno zavoro.

Čiščenje

PREVIDNOST

Nevarnost poškodb!

→ Čiščenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).

Notranje čiščenje stroja

ΔNEVARNOST

Nevarnost poškodb!

→ Nosite zaščitno masko za prah in zaščitna očala.
→ Stroj očistite s krpo.
→ Stroj izpihajte s komprimiranim zrakom.

Zunanje čiščenje stroja

→ Stroj očistite z vlažno krpo, namočeno v blago milnico.

Opozorilo: Ne uporabljajte agresivnih či-stilnih sredstev.

Intervali vzdrževanja

Opozorilo: Števec obratovalnih ur nakazu- je trenutek intervalov vzdrževanja.

Vzdrževanje s strani stranke

Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak.

Po potrebi lahko vedno pokličete strokovnega trgovca podj. Kärcher.

Dnevno vzdrževanje:

→ Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu.
→ Preverite funkcije vseh upravljalnih elementov.
→ Stroj preglejte glede poškodb.

Tedensko vzdrževanje:

→ Preverite hidravlike
→ Preverite nivo hidravličnega olja.
→ Preverite stanje zavorne tekočine.
→ Preverite obrabo tesnilnih letev, po potrebi jih zamenjajte
→ Preverite in namažite pokrov posode.

Vzdrževanje glede na obrabo:

Opozorilo: Opis glejte v poglavju Vzdrževanje.

Vzdrževanje s strani uporabniškega servisa

Vzdrževanje vsakih 50 obratovalnih ur

Prva inšpekcija naj se opravi v skladu s servisno knjižico.

Vzdrževanje vsakih 250 obratovalnih ur:

→ Inšpekcija naj se opravi v skladu s servisno knjižico.

Opozorilo: Za ohranjanje garancijskih zahtevkov mora pooblaščeni uporabniški servis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico.

Vzdrževanje

Priprava:

→ Stroj za pometanje postavite na ravno površino.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.
→ Blokirajte fiksirno zavoro.

Splošna varnostna navodila

NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog.

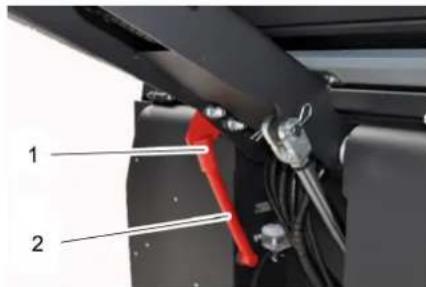

1 2

1 Držalo varnostnega droga

2 Varnostni drog

→ Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

Menjava baterij

POZOR

Pri vgradnji akumulatorja upoštevajte usmerjenost polov akumulatorja. Vgradnja polov je na levi strani v smeri vožnje.

Baterije se lahko zamenjajo le v kompletu. Menjavo sme opraviti le usposobljen strokovnjak.

→ Zaradi velike teže (450 kg) je potrebna zamenjava z žerjavom.

→ Pri dvignjeni posodi za smeti vedno uporabite varnostni drog.
→ Zavarovanje opravite le izven nevarnostnega področja.

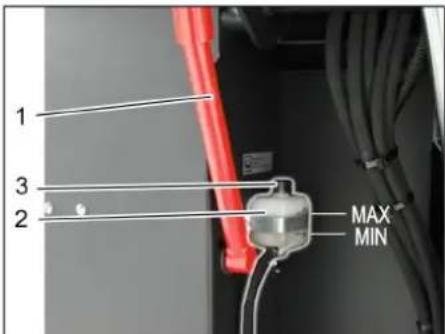

1 Držalo varnostnega droga
2 Posoda za zavorno tekočino

3 Zaporni pokrov

→ Posodo za smeti peljite navzgor in jo zavarujte z varnostnim drogom, v ta namen glejte poglavje „Praznjenje posode za smeti“
→ Preverite, ali je v posodi za zavorno tekočino dovolj zavorne tekočine.

Napotek

Nivo polnjenja mora ležati med oznaka- ma Min. in Max..

→ Po potrebi dolijte DOT zavorno tekočino, ki jo trenutno kupite v trgovini.

Preverjanje nivoja hidravličnega olja in dolivanje hidravličnega olja

OBVESTILO

Posoda za smeti ne sme biti dvignjena.

→ Odprite pokrov motorja.

1 Rezervoar hidravličnega olja
2 Kontrolno okence
3 Zaporni pokrov, odprtina za polnjenje olja

→ Preverite nivo hidravličnega olja skozi opazovalno steklo.
- Stanje olja mora biti med oznakama „MIN“- in „MAKS“.
– Če je stanje olja pod oznako „MIN“, ga dolijte.

→ Odvijte zaporni pokrov odprtine za dolivanje olja.

→ Očistite območje polnjenja.
→ Dolijte hidravlično olje.

Vrsta olja: glejte tehnične podatke

→ Privijte zaporni pokrov odprtine za dolivanje olja.

Hidravliko lahko vzdržuje samo servisna služba podjetja Kärcher.

→ Preverite tesnost vseh hidravličnih cevi in priključkov.

Preverjanje pometalnega valja

→ Vsedite se na voznikov sedež.
→ Izbirno stikalo za smer vožnje namestite v srednji položaj.
→ Ključ za vžig obrnite na položaj „l“.
→ Zbiralnik smeti dvignite do končnega položaja.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.
→ Blokirajte fiksirno zavoro.
→ Uporabite varnostni drog za visoko praznjenje.
→ S pometalnega valja odstranite trakove ali vrvice.
→ Izvlecite varnostni drog.
→ Ključ za vžig vtaknite v ključavnico.
→ Ključ za vžig obrnite na položaj „I“.
→ Zbiralnik smeti spustite do končnega položaja.
→ Ključ za vžig obrnite na "0" in ga izvleci- te.

Zamenjava pometalnega valja

→ Posodo za smeti privzdignite in jo pod-prite z varnostnim drogom.

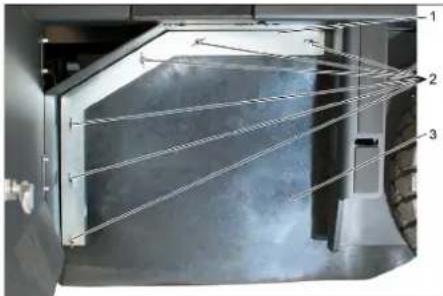

→ S ključem odprite stransko oblogo.

→ Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) nazaj: Vklopi čistilni valj.

Prestavite upravljalno ročico čistilnega valja (3) nazaj: Čistilni valj se spusti.

→ Čistilni valj pustite delovati za približno 10 sekund.

→ Prestavite upravljalno ročico čistilnega valja in stranskih metel (1) na sredino: Prestavite upravljalno ročico čistilnega valja (3) naprej: Čistilni valj se dvigne.

→ Dvignite zbiralnik smeti.

→ Napravo odpeljite naprej.

→ Preverite ogledala za pometanje.

80 - 85 mm

Oblika površine pometanja mora tvoriti enakomeren pravokotnik s širino 80-85 mm.

→ Odprite in nastavite omejevalni vijak za ponovno nastavitev obrabe (12).

Potisnite navzgor: ožja površina pometanja.

Potisnite navzdol: širša površina pometanja.

→ Ponovno privijte omejevalni vijak.

→ Preverite površino pometanja čistilnega valja kot je opisano.

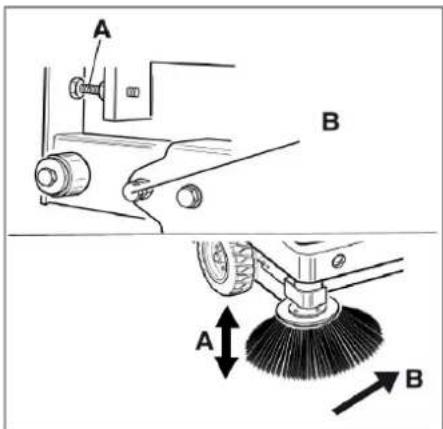

Preverite in namestite ogledalo na stranskem omelu

→ Dvignite stransko omelo.
→ Stroj za pometanje zapeljite na ravno in gladko površino, kjer zazna prah ali kre-do.

→ Z upravljalno ročico spustite stransko metlo in pustite delovati približno 10 sekund.

→ Dvignite stransko omelo.

→ Napravo odpeljite naprej.

→ Preverite ogledala za pometanje.

H 40 - 50 mm

Širina ogledala za pometanje naj bi bila med 40-50 mm.

A B A B

→ Pometalno površino korigirajte z dvemi nastavitvenimi vijaki.
→ Preverite ogledala za pometanje.

Nastavljanje stranskih tesnil ⚠NEVARNOST

Nevarnost poškodb! Pri dvignjenem zbiralniku smeti vedno uporabite varnostni drog.

→ Posodo za smetni privzdignite in zavarujte z varnostnim drogom.

→ Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

1 2

1 Držalo varnostnega droga

2 Varnostni drog

→ Stransko oblogo odprite kot opisano v poglavju „Zamenjava pometalnega valja“.

→ Odvijte 6 krilatih matic na stranski nosilni pločevini.

→ Odvijte 3 matice (št. 13) na sprednji nosilni pločevini.

→ Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1 - 3 mm.

→ Privijte nosilne pločevine.

→ Postopek ponovite na drugi strani na-prave.

Ročno čiščenje filtra za prah

→ Vklopite ročno čiščenja filtra.

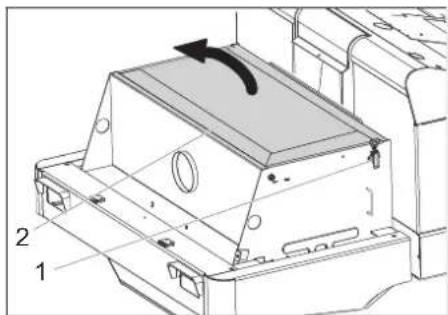

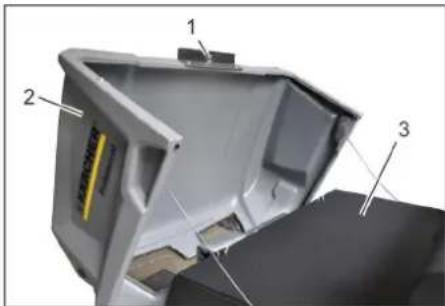

Preverjanje/zamenjava filtra za prah △OPOZORILO

Nevarnost poškodb!

→ Pri delih na filtrirni napravi nosite zaščitno masko za prah. Upoštevajte varnostne predpise za ravnanje z drobnim prahom.
→ Filter za prah očistite s tipko za čiščenje filtra.
→ Izpraznite zbiralnik smeti.

→ Odprite zapah, v ta namen izvijte vijak z zvezdastim ročajem.

→ Pokrov stroja sklopite naprej.

Filter za prah sme zamenjati le Kärcherjev uporabniški servis.

→ Namestite pokrov filtra in ga blokirajte.

Menjava žarnic žarometov (opcija)

→ Odvijte žaromet.
→ Izvlecite žaromet in nato še vtič.
Opozorilo: Upoštevajte položaje vtiča.
→ Razstavite žaromet.
→ Izvlecite ohišje žarometa in ga držite vodoravno, saj enota žarnic ni pritrjena.
→ Zaskočite zaporno streme in izvlecite žarnico
→ Vstavite novo žarnico.
→ Sestavite v nasprotnem zaporedju.

Menjava žarnic smernikov (opcija)

Opozorilo: Za zamenjavo žarnic smernika, odstranite steklo smernika z ohišja smernika.

Menjava varovalk

FU FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

1 Narebričena matica

2 Pokrov omarice z varovalkami

→ Izvijte narebričene matice.
→ Odprite pokrov na omarici z varovalkami.
→ Preverite varovalke.
→ Zamenjajte defektne varovalke.

Opozorilo: Uporabite le varovalke z isto varnostno vrednostjo.

FU01 Varnostni releVozni pedal	3 A
FU02 Multifunkcijski prikaz 5 A
FU03 Izklop baterije 3 A
FU04 Stikalo za smer vožnje 3 A
FU05 Krmilje vožnje 3 A
FU06 Sistem vibratorja 15 A
FU07 Krmilje sesalnega sistema	3 A
FU08 Vrteča opozorilna luč 7.5 A
FU09 Troblja 7.5 A
FU10 Luči 15 A
FU11 Brisalec 3 A
FU12 Vožnikova kabina (Op-cija)	10 A
FU 13* Vlečni motor	125 A
FU 14* Elektromotor	100 A
FU 15* Sesalni ventilator	20 A

* Te varovalke lahko zamenja le servisna služba, saj je treba preveriti morebitne napake naprave.

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: Pometalno sesalni stroj s sedežem

Tip: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0

Zadevne direktive EU:

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 88

Zajamčeno: 90

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Motnja Odprava
Stroj ne pelje ali pelje le počasi	Usedite se na voznikov sedež, sedežno kontaktno stikalo se aktivira
	Varovalko vlečnega motorja FU 13 naj preveri servisna služba
	Npolnite ali zamenjajte baterijo
	Sprostite fiksirno zavoro
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Piskajoč zvok v hidravliki Dolijte hidravlično tekočino
Krtače se vrtijo le počasi ali sploh ne	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Malo ali brez sesalne moči v prede-lu krtač	Čiščenje filtra
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Nastavljanje stranskih tesnil
Metle puščajo pometene smeti Izpraznite zbiralnik smeti
Zbiralnik smeti se ne dvigne oz. spusti	Preverite varovalke.
	Odstranite varovalno ročico iz posode za material za pometanje
	Obvestite uporabniški servis podj. Kärcher
Posoda za smeti se vrti prepočasi ali sploh ne	Obvestite uporabniški servis podj. Kärcher
Motnje v obratovanju s hidravlično gibljivimi deli	Obvestite uporabniški servis podj. Kärcher

Tehnični podatki

		KM 120/250 R Bp KM 120/250 R Bp Pack
Podatki o stroju
Hitrost vožnje, naprej km/h 6 6
Hitrost vožnje, nazaj km/h 3 3
Sposobnost vzpona (maks.) -- 14% 14%
Površinska moč brez stranskih omel	m2/h	5400	5400
Površinska moč z 1 stranskim omelom	m2/h	7200	7200
Delovna širina brez stranskih omel	mm	900	900
Delovna širina z 1 stranskim omelom	mm	1200	1200
Vrsta zaščite zaščiteno proti kapljajoči vodi	--	IPX 3	IPX 3
Trajanje uporabe pri popolnoma napolnjeni bateriji	h	--	3,5
Električna naprava
Kapaciteta baterije	V, Ah	--	36, 360
Baterijski komplet	kg	--	450
Hidravlična naprava
Količina olja v celotni hidravlični napravi	I	25	25
Količina olja v hidravličnem rezervoarju	I	20,5	20,5
Tip hidravličnega olja -- HV 46 HV 46
Zbiralnik smeti
Maks. višina izpraznjenja	mm	1400	1400
Volumen zbiralnika smeti I 250 250
Pometalni valj
Premer pometalnega valja mm 300 300
Širina pometalnega valja mm 900 900
Št. vrtlajev 1/min 325 325
Pometalna površina mm 80 80
Stranska omela
Premer stranskega omela mm 600 600
Število vrtlajev (brezstopenjsko) 1/min 61 61
Popolnoma gumijasti obroči
Velikost spredaj -- 15-4,5 x 8 15-4,5 x 8
Velikost zadaj	-- 15-4,5 x 8	15-4,5 x 8
Zavora
Prednja kolesa	-- mehanično	mehanično
Zadnje kolo	-- Električno	Električno
Filtrirni in sesalni sistem
Izvedba	-- Žepni filter	Žepni filter
Št. vrtlajev 1/min 2800 2800
Filtrska površina filtra za droben prah	m^2	6,0	6,0
Nazivni podtlak sesalnega sistema	mbar	15,5	15,5
Nazivni volumski tok sesalnega sistema	m^3/h	800 800
Sistem vibratorja	-- Elektromotor	Elektromotor
Pogoji okolice
Temperatura	°C	-5 do +40	-5 do +40
Zračna vlažnost, brez rosenja	%	0 – 90	0 – 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Emisija hrupa
Nivo hrupa L_pA	dB(A)	70 70
Negotovost K_pA	dB(A)	3	3
Nivo hrupa ob obremenitvi L_WA + negotovost K_WA	dB(A)	90 90
Vibracije naprave
Vrednost vibracij dlan-roka	m/s^2	0,7	0,7
Sedež	m/s^2	0,5	0,5
Negotovost K	m/s^2	0,1	0,1
Mere in teža
Dolžina x širina x višina	mm 2082x1250x1450		2082x1250x1450
Obračalni radij desno	mm 1350		1350
Obračalni radi levo	mm 1350		1350
Prazna teža (brez/z baterijo)	kg	750/1200	750/1200
Dopustna skupna teža	kg	1620	1620
Dovoljena osna obremenitev spredaj	kg	797	797
Dovoljena osna obremenitev zadaj	kg	823	823
Pridržana pravica do tehničnih sprememb!

Nebezpečenstvo poškodenia!

Nebezpečenstvo poškodenia!

Predvidiva pogrešna uporaba HR 2

Prikladne podloge ..... HR 2

Sigurnosni napuci ..... HR 2

Sigurnosne upute vezane za

rukovanje....HR 2

Slika stroja za metenje. . HR 4

Komandno polje. ..... HR 4

Prije prve uporabe .... HR 5

Aktiviranje i otpuštanje parkir- ne kočnice .... HR 5

Predvidiva pogrešna uporaba

→ Ni u kom slučaju se ne smiju skupljati/ usisavati eksplozivne tekućine, zapaljivi plinovi kao ni nerazrijeđene kiseline niti otapala! U to spadaju benzin, razrjeđivači za boje ili lož ulje, jer se njihovim kovitlanjem i miješanjem s usisnim zra- kom mogu formirati eksplozivna ispare- nja ili eksplozivne smjese, osim toga aceton, nerazrijeđene kiseline i otapala, budući da nagrizaju materijale koji se koriste u stroju.
→ Nikada nemojte sakupljati niti usisavati reaktivnu metalnu prašinu (od npr. aluminija, magnezija, cinka), budući ona u spoju s jako alkalnim i kiselim sredstvima za čišćenje formira eksplozivne plinove.
→ Nemojte skupljati/usisavati zapaljene ili užarene predmete.
→ Uređaj nije podesan za skupljanje tvari opasnih po zdravlje.
→ Nemojte se pri radu stroja zadržavati u području opasnosti. Zabranjen je rad u prostorijama u kojima prijeti opasnost od eksplozija.
→ Vožnja pratećih osoba nije dopuštena.
→ Uređajem se ne smiju gurati/povlačiti niti prevoziti bilo kakvi predmeti.

Prikladne podloge

• Asfalt
  – Podovi industrijskih postrojenja
• Estrih
• Beton
  – Popločane površine

Sigurnosni napuci

Sigurnosne upute vezane za rukovanje

7 Indikator (nije priključen)

Metenje vlažne ili mokre podloge

1 Držač sigurnosne šipke

2 Sigurnosna šipka

→ Sigurnosnu šipku za visoko pražnjenje preklopite prema gore i utaknite u držač (time ste je fiksirali).

Zamjena akumulatora

PAŽNJA

1 Držač sigurnosne šipke

2 Spremnik kočne tekućine

3 Poklopac

→ Podignite spremnik nakupljene prljavštine i osigurajte ga pomoću sigurnosne šipke; pogledajte poglavlje „Pražnjenje spremnika nakupljene prljavštine“

1 Držač sigurnosne šipke

2 Sigurnosna šipka

→ Bočnu oplatu otvorite kao što je opisano u poglavlju "Zamjena valjka za metenje".
→ Otpustite 6 kom. leptir matica na bočnom limenom držaču.
→ Otpustite 3 kom. matica (širine ključa 13) na prednjem limenom držaču.
→ Bočnu brtvu pritisnite prema dolje (uzdužna rupa) tako da bude udaljena 1 - 3 mm od poda.
→ Zavijte limene držače.
→ Ponovite postupak na drugoj strani uređaja.

Maksimalan nagib podloge prilikom vožnji s izdignutom posudom za prljavštinu.

Dopušteno je savladavati samo uspone do 14 % u smeru vožnje.

Oprez od rotirajuće četke (pazite na smer obrtanja).

	Upozorenje na opasnost od električnog napona!
	Obratiti pažnju!
	Polako upravljajte!
	Obavezno pročitajte uputstvo za rad i postupajte u skladu s njim!
	Opasnost od oštećenja! Filter za prašinu ne sme da se pere u vodi.

Namensko korišćenje

Uređaj za metenje je predviđen za profesionalno čišćenje podnih površina i to recimo za sledeća područja primene:

Parkinzi
■ Proizvodna postrojenja
■ Logistička područja
■ Hoteli
Trgovine
■ Skladišta
■ Trotoari

– Ovaj uređaj za metenje je namenjen metenju zaprljanih unutrašnjih i spoljašnjih površina.
– Pre uporabe proverite da li je uređaj sa svojim radnim komponentama u ispravnom stanju i siguran za rad. Ako stanje nije besprekorno, ne sme se upotrebljavati.
– Ovaj uređaj za metenje koristite isključivo u skladu sa navodima iz ovog uputstva za rad.
– Na uređaju se ne smeju vršiti nikakve izmene.
– Uređaj je prikladan samo za podloge navedene u radnom uputstvu.
– Sme se voziti samo po površinama koje su od strane preduzeća ili osoba koje je on ovlastio dozvoljene za primenu uređaja.
– U osnovi važi: Lako eksplozivne materije moraju da se drže podalje od uređaja (opasnost od eksplozije/požara).

Metenje vlažne ili mokre podloge

→ Isključite ventilatore.
Prilikom površinskog čišćenja: Poluga za rukovanje valjkom za metenje i bočnom metlom (1) prema nazad: valjak za metenje uključen. Poluga za rukovanje valjkom za metenje (3) prema nazad: valjak za metenje se spušta.
→ Upravljačka poluga poklopca posude (4) unapred: Poklopac posude se otvara.
→ Prilikom čišćenja bočnih ivica: Poluga za rukovanje valjkom za metenje i bočnom metlom (1) prema napred: valjak za metenje uključen, bočna metla uključena i spušta se. Poluga za rukovanje valjkom za metenje (3) prema nazad: valjak za metenje se spušta.

Podešavanje bočnih zaptivki ⚠ OPASNOST

Opasnost od povreda! Uvek postavite sigurnosnu polugu kada je posuda za nakupljenu prljavštinu podignuta.

→ Podignite posudu za prljavštinu i osigurajte je sigurnosnom polugom.
→ Sigurnosnu polugu za visoko pražnjenje preklopite prema gore i utaknite u držač (time ste je fiksirali).

1 2

1 Držač sigurnosne poluge

2 Sigurnosna poluga

→ Bočnu oplatu otvorite kao što je opisano u poglavlju "Zamena valjka za metenje".
→ Otpustite 6 kom. leptir navrtki na bočnom limenom držaču.
→ Otpustite 3 kom. navrtki (širine ključa 13) na prednjem limenom držaču.
→ Bočnu zaptivku pritisnite na dole (uzdužna rupa) tako da bude udaljena 1 - 3 mm od poda.
→ Zavijte limene držače.
→ Ponovite postupak na drugoj strani uređaja.

Ručno čišćenje filtera za prašinu
