BEDIENUNGSANLEITUNG KM 120250 R Bp Classic Kärcher

3512- 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Wenn Sie beim Auspacken einen Trans- portschaden feststellen, dann benachrichti- gen Sie Ihr Verkaufshaus. – Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. – Neben den Hinweisen in der Betriebs- anleitung müssen die allgemeinen Si- cherheits- und Unfallverhütungsvor- schriften des Gesetzgebers berück- sichtigt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. GEFAHR Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatztei- len nur vom autorisierten Kundendienst durchgeführt werden. – Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und stö- rungsfrei betrieben werden kann. – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service. GEFAHR Warnt vor einer unmittelbar drohenden Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Warnt vor einer möglicherweise gefährli- chen Situation, die zu schweren Körperver- letzungen oder zum Tod führen könnte. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. Allgemeine Hinweise . . . . . . . . DE 1 Umweltschutz. . . . . . . . . DE 1 Garantie . . . . . . . . . . . . . DE 1 Zubehör und Ersatzteile. DE 1 Symbole in der Betriebsan- leitung . . . . . . . . . . . . . . DE 1 Symbole auf dem Gerät. DE 1 Bestimmungsgemäße Verwen- dung. . . . . . . . . . . . . . . . . . . . . DE 2 Vorhersehbarer Fehlge- brauch . . . . . . . . . . . . . . DE 2 Geeignete Beläge . . . . . DE 2 Sicherheitshinweise. . . . . . . . . DE 2 Sicherheitshinweise zur Be- dienung . . . . . . . . . . . . . DE 2 Sicherheitshinweise zum Fahrbetrieb. . . . . . . . . . . DE 2 Sicherheitshinweise zu bat- teriebetriebenen Geräten DE 3 Geräte mit Hochentleerung DE 3 Geräte mit Fahrerschutz- dach . . . . . . . . . . . . . . . . DE 3 Sicherheitshinweise zum Transport des Gerätes. . DE 3 Sicherheitshinweise zu Pfle- ge und Wartung . . . . . . . DE 3 Funktion. . . . . . . . . . . . . . . . . . DE 3 Abladehinweise . . . . . . . . . . . . DE 3 Bedien- und FunktionselementeDE 4 Abbildung Kehrmaschine DE 4 Bedienfeld . . . . . . . . . . . DE 4 Vor Inbetriebnahme. . . . . . . . . DE 5 Feststellbremse arretieren/ lösen . . . . . . . . . . . . . . . DE 5 Inbetriebnahme . . . . . . . . . . . . DE 5 Allgemeine Hinweise . . . DE 5 Prüf- und Wartungsarbeiten DE 5 Sicherheitshinweise Batteri- en. . . . . . . . . . . . . . . . . . DE 5 Batterien laden. . . . . . . . DE 5 Betrieb . . . . . . . . . . . . . . . . . . . DE 5 Fahrersitz einstellen. . . . DE 5 Gerät starten . . . . . . . . . DE 6 Gerät fahren. . . . . . . . . . DE 6 Kehrbetrieb . . . . . . . . . . DE 6 Kehrgutbehälter entleeren DE 6 Gerät ausschalten . . . . . DE 7 Transport . . . . . . . . . . . . . . . . . DE 7 Lagerung / Stilllegung . . . . . . . DE 7 Pflege und Wartung. . . . . . . . . DE 7 Allgemeine Hinweise . . . DE 7 Reinigung. . . . . . . . . . . . DE 7 Wartungsintervalle . . . . . DE 7 Wartungsarbeiten. . . . . . DE 7 EU-Konformitätserklärung . . . . DE 10 Hilfe bei Störungen . . . . . . . . . DE 11 Technische Daten . . . . . . . . . . DE 11 Allgemeine Hinweise Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Haus- müll, sondern führen Sie diese ei- ner Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altge- räte deshalb über geeignete Sammelsysteme. Batterien, Öl, Kraftstoffe und ähnliche Stoffe dürfen nicht in die Umwelt gelan- gen. Diese Stoffe bitte über geeignete Sammelsysteme entsorgen. Garantie Zubehör und Ersatzteile Symbole in der Betriebsanleitung Symbole auf dem Gerät Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeiten am Gerät, Auspuffanlage ausrei- chend abkühlen lassen. Arbeiten am Gerät immer mit geeigneten Hand- schuhen durchführen. Quetschgefahr durch Ein- klemmen zwischen be- weglichen Fahrzeugteilen Verletzungsgefahr durch bewegte Teile. Nicht hin- einfassen. Brandgefahr. Keine bren- nenden oder glimmenden Gegenstände aufsaugen. Kettenaufnahme / Kran- punkt Aufnahmepunkte für Wa- genheber Maximale Neigung des Untergrundes bei Fahrten mit gehobenem Kehrgut- behälter. In Fahrtrichtung nur Stei- gungen bis zu 14 % be- fahren. Achtung drehende Bürste (Drehrichtung beachten). 3DE- 2 Die Kehrmaschine ist zur Reinigung von Bodenflächen für den gewerblichen Ein- satz und z. B. für folgende Einsatzgebiete vorgesehen: Parkplätze Produktionsanlagen Logistikbereiche Hotel Einzelhandel Lagerbereiche Gehwege – Diese Kehrmaschine ist zum Kehren von verschmutzten Flächen im Innen- und Außenbereich bestimmt. – Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsge- mäßen Zustand und die Betriebssicher- heit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. – Verwenden Sie diese Kehrmaschine ausschließlich gemäß den Angaben in dieser Betriebsanleitung. – An dem Gerät dürfen keine Verände- rungen vorgenommen werden. – Das Gerät ist nur für die in der Betriebs- anleitung ausgewiesenen Beläge ge- eignet. – Es dürfen nur die vom Unternehmer oder dessen Beauftragten für den Ma- schineneinsatz freigegebenen Flächen befahren werden. – Generell gilt: Leichtentzündliche Stoffe von dem Gerät fernhalten (Explosions-/ Brandgefahr). Niemals explosive Flüssigkeiten, brennbare Gase sowie unverdünnte Säuren und Lösungsmittel aufkehren/ aufsaugen! Dazu zählen Benzin, Farb- verdünner oder Heizöl, die durch Ver- wirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden können, ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die am Gerät ver- wendeten Materialien angreifen. Niemals reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) aufkeh- ren/aufsaugen, sie bilden in Verbin- dung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase. Keine brennenden oder glimmenden Gegenstände aufkehren/aufsaugen. Das Gerät ist nicht zum Aufkehren von gesundheitsgefährdenten Stoffen ge- eignet. Der Aufenthalt im Gefahrenbereich ist verboten. Der Betrieb in explosionsge- fährdeten Räumen ist untersagt. Die Mitnahme von Begleitpersonen ist nicht zulässig. Das Schieben/Ziehen oder Transportie- ren von Gegenständen ist mit diesem Gerät nicht erlaubt. – Asphalt – Industrieboden –Estrich – Beton – Pflastersteine Zur Einhaltung der Luft und Kriechstre- cken darf das Gerät nicht in einer Höhe über 2000 Meter über Normal Null be- trieben werden. (Nur gültig für Finnland) Sollte das Ge- rät mit einer PVC-Schlauchleitung aus- gerüstet sein, darf das Gerät nicht bei tiefen Umgebungstemperaturen (unter 0°C) eingesetzt werden. Bei Fragen zu ihrem Gerät bitte Kärcher kontaktieren. Das Gerät mit den Arbeitseinrichtungen ist vor Benutzung auf den ordnungsge- mäßen Zustand und die Betriebssicher- heit zu prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Beim Einsatz des Gerätes in Gefahrbe- reichen (z. B. Tankstellen) sind die ent- sprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosions- gefährdeten Räumen ist untersagt. GEFAHR Verletzungsgefahr! Das Gerät nicht ohne Schutzdach ge- gen herabfallende Gegenstände in Be- reichen benutzen, wo die Möglichkeit besteht, dass die Bedienungsperson von herabfallenden Gegenständen ge- troffen werden kann. Die Bedienperson hat das Gerät be- stimmungsgemäß zu verwenden. Sie hat die örtlichen Gegebenheiten zu be- rücksichtigen und beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder, zu achten. Es müssen grundsätzlich die Vor- schriftsmaßnahmen, Regeln und Ver- ordnungen beachtet werden, die für Kraftfahrzeuge gelten. Vor Arbeitsbeginn muss sich die Bedi- enperson vergewissern, dass alle Schutzeinrichtungen ordnungsgemäß angebracht sind und funktionieren. Die Bedienperson des Gerätes ist für Unfälle mit anderen Personen oder de- ren Eigentum verantwortlich. Auf eng anliegende Bekleidung der Be- dienperson achten. Festes Schuhwerk tragen und locker getragene Kleidung vermeiden. Vor dem Anfahren den Nahbereich kontrollieren (z.B. Kinder). Auf ausrei- chende Sicht achten! Das Gerät darf niemals unbeaufsichtigt gelassen werden, solange der Motor in Betrieb ist. Die Bedienperson darf das Gerät erst verlassen, wenn der Motor stillgesetzt, das Gerät gegen unbeab- sichtigte Bewegungen gesichert und der Schlüssel abgezogen ist. Um unbefugtes Benutzen des Gerätes zu verhindern, Schlüssel abziehen. Das Gerät darf nur von Personen be- nutzt werden, die in der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit der Benutzung be- auftragt sind. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. VORSICHT Beschädigungsgefahr! Keine Bänder, Schnüre oder Drähte einkehren, weil diese sich um die Kehrwalze wickeln können. GEFAHR Verletzungsgefahr! Tragfähigkeit des Un- tergrundes vor dem Befahren prüfen. GEFAHR Unfallgefahr, Verletzungsgefahr! Kippgefahr bei zu großen Steigungen. – In Fahrtrichtung nur Steigungen bis zu 14 % befahren. Kippgefahr bei schneller Kurvenfahrt (ins- besondere bei Linkskurven). – In Kurven langsam fahren. Kippgefahr bei instabilem Untergrund. – Das Gerät ausschließlich auf befestig- tem Untergrund bewegen. Warnung vor gefährlicher elektrischer Spannung! Hinweis beachten! Langsam lenken! Betriebsanleitung bitte le- sen und danach handeln! Beschädigungsgefahr! Den Staubfilter nicht aus- waschen. Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Geeignete Beläge Sicherheitshinweise Sicherheitshinweise zur Bedienung Sicherheitshinweise zum Fahrbetrieb 4 DE- 3 Kippgefahr bei zu großer seitlicher Nei- gung. – Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren. Hinweis: Nur wenn Sie die von Kärcher empfohlenen Batterien und Ladegeräte be- nutzen, besteht Garantieanspruch. – Die Betriebsanweisungen des Batterie- Herstellers und des Ladegeräteherstel- lers sind unbedingt zu beachten. Be- achten Sie die Empfehlungen des Ge- setzgebers im Umgang mit Batterien. – Batterien niemals in entladenem Zu- stand stehen lassen, sondern möglichst bald wieder aufladen. – Zur Vermeidung von Kriechströmen die Batterien stets sauber und trocken hal- ten. Vor Verunreinigungen, zum Bei- spiel durch Metallstaub, schützen. – Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Ex- plosionsgefahr. – Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit of- fener Flamme hantieren, Funken er- zeugen oder rauchen. Explosionsge- fahr. – Heiße Teile, zum Beispiel Antriebsmo- tor, nicht berühren (Verbrennungsge- fahr). – Vorsicht beim Umgang mit Batteriesäu- re. Beachten Sie die entsprechenden Sicherheitsvorschriften! – Verbrauchte Batterien sind, entspre- chend der EG-Richtlinie 91/ 157 EWG, umweltgerecht zu entsorgen. GEFAHR Verletzungsgefahr! Bei Arbeiten an der Hochentleerung, den Kehrgutbehälter ganz anheben und sichern. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen. HINWEIS Das Fahrerschutzdach (optional) bietet Schutz gegen größere herabfallende Teile. Sie bieten aber keinen Überrollschutz! Schutzdach täglich auf Beschädigung prüfen. Bei Beschädigung des Schutzdachs, auch einzelner Elemente, ist das kom- plette Schutzdach auszutauschen. Jegliche Modifikation des Schutzdachs sowie das Anbringen von anderen als von Kärcher freigegebenen Elemente, Bauteilen und Baugruppen ist nicht zu- lässig und schränkt unter Umständen die Funktion des Schutzdachs ein. Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hän- gern oder Fahrzeugen beachten. Zum Transport des Gerätes, Batterie- stecker abziehen und das Gerät sicher befestigen. Vor dem Reinigen und Warten des Ge- rätes, dem Auswechseln von Teilen oder der Umstellung auf eine andere Funktion ist das Gerät auszuschalten und der Schlüssel abzuziehen. Bei Geräten mit einer Traktionsbatterie ist bei allen Wartungs- und Instandhal- tungsarbeiten die Batterie über die Bat- terietrennstelle (Batteriestecker) vom elektrischen System des Gerätes zu trennen. Bei Arbeiten an der elektrischen Anlage ist die Batterie abzuklemmen. Hierzu zuerst den Minuspol, dann den Pluspol abklemmen. Der Wiederanschluss erfolgt in umge- kehrter Reihenfolge. Erst den Pluspol dann den Minuspol anschließen. Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasser- strahl erfolgen (Gefahr von Kurzschlüs- sen oder anderer Schäden). Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden.

Sicherheitsüberprüfung nach den ört- lich geltenden Vorschriften für ortsver- änderliche gewerblich genutzte Geräte beachten. Arbeiten am Gerät immer mit geeigne- ten Handschuhen durchführen. Die Kehrmaschine arbeitet nach dem Kehr- schaufelprinzip. – Die rotierende Kehrwalze befördert den Schmutz direkt in den Kehrgutbehälter. – Der Seitenbesen reinigt Ecken und Kanten der Kehrfläche und befördert den Schmutz in die Bahn der Kehrwal- ze. – Der Feinstaub wird über den Staubfilter durch das Sauggebläse abgesaugt. Gefahr Verletzungsgefahr, Beschädigungsgefahr! Gewicht des Gerätes beim Verladen be- achten! Keine Gabelstapler verwenden. Beim Verladen des Gerätes ist eine ge- eignete Rampe oder ein Kran zu ver- wenden! Bei der Verwendung einer Rampe be- achten: Bodenfreiheit 70mm. Wird das Gerät auf einer Palette gelie- fert, muss mit den beiliegenden Bret- tern eine Abfahrrampe gebaut werden. Die Anleitung dazu findet sich auf Seite 2 (Umschlaginnenseite). Wichtiger Hinweis: jedes Brett muss jeweils mit 2 Schrauben festgeschraubt werden. Sicherheitshinweise zu batteriebetriebenen Geräten Geräte mit Hochentleerung Geräte mit Fahrerschutzdach Sicherheitshinweise zum Transport des Gerätes Sicherheitshinweise zu Pflege und Wartung Funktion Abladehinweise Gewicht (ohne Batterien) 750 kg* Gewicht (mit Batterien) 1200 kg*

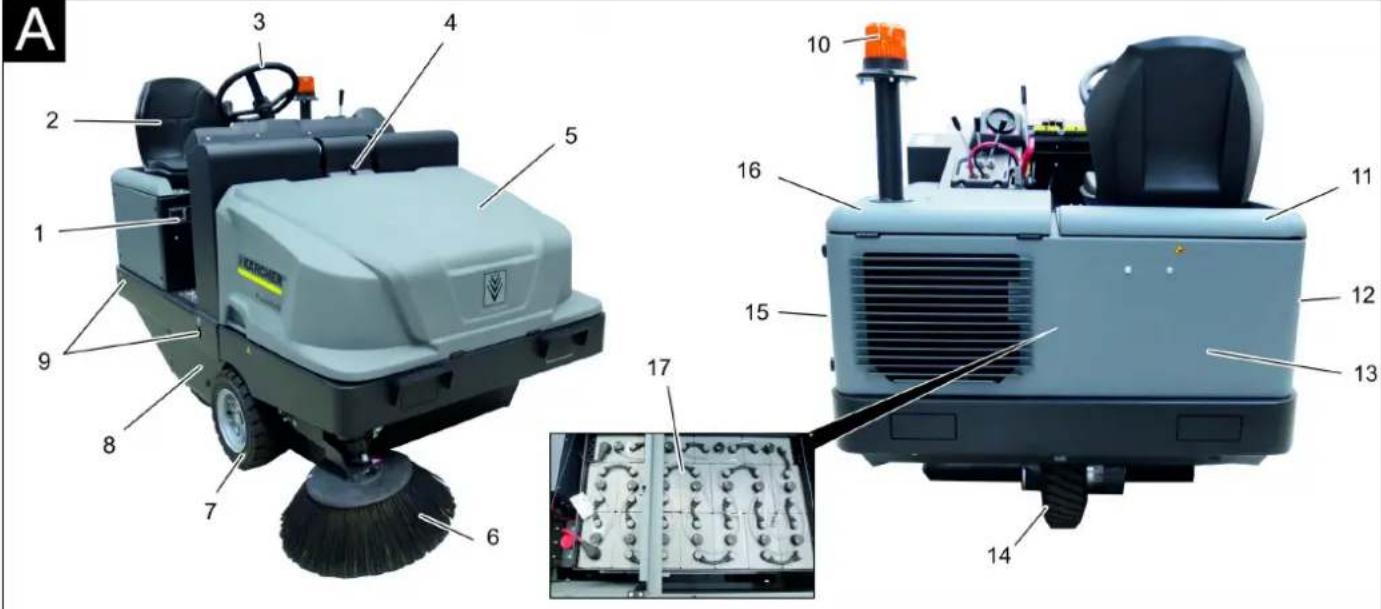

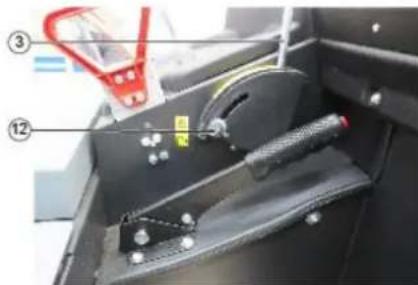

• Sind Anbausätze montiert liegt das Ge- wicht entsprechend höher. 5DE- 4 Abbildung 1 Typenschild 2 Sitz (mit Sitzkontaktschalter) 3Lenkrad 4 Verriegelung Gerätehaube 5 Gerätehaube 6 Seitenbesen, rechts 7 Vorderrad 8 Zugang Kehrwalze 9 Festzurrpunkt 10 Rundumwarnleuchte 11 Gerätehaube rechts 12 Abdeckung, rechts 13 Heckverkleidung 14 Antriebsrad 15 Abdeckung, links 16 Haube links (Motorhaube) 17 Batteriesatz (nur bei KM 120/250 R Bp Pack im Lie- ferumfang) Abbildung 1 Bedienhebel Kehrwalze und Seitenbe- sen Hebel nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Hebel nach hinten: Kehrwalze ein 2 Bedienhebel Kehrgutbehälter Kehrgutbehälter anheben/absenken 3 Bedienhebel Kehrwalze Kehrwalze heben und senken 4 Bedienhebel Behälterklappe Behälterklappe öffnen / schließen 5 Kontrollleuchten und Display 6 Schalter Gebläse und Filterabreinigung Stellung mittig: Filterabreinigung und Gebläse aus Stellung hinten: Gebläse ein Stellung vorne: Filterabreinigung ein 7 Schalter Hupe 8 Sicherungen 9 Zündschloss Stellung 0: Motor ausschalten Stellung 1: Zündung ein Stellung 2: Motor starten 10 Fahrtrichtungswahlschalter 11 Feststellbremse 12 Verschleißnachstellung / Kehrspiege- leinstellung Kehrwalze 13 Batteriestecker Abbildung 1 Bremspedal 2 Fahrpedal Abbildung 1 Batteriekapazität 2 Batteriekontrollleuchte 3 Kontrollleuchte Betriebszustand 4 Kontrollleuchte Standlicht 5 Kontrollleuchte (nicht angeschlossen) 6 Kontrollleuchte Abblendlicht 7 Kontrollleuchte (nicht angeschlossen) 8 Kontrollleuchte Fahrtrichtung Vorwärts 9 Kontrollleuchte Fahrtrichtung Rück- wärts 10 Betriebsstundenzähler Bedien- und Funktionselemente Abbildung Kehrmaschine Bedienfeld Pedale Kontrollleuchten und Display 6 DE- 5 Feststellbremse lösen, dabei Bremspe- dal drücken. Feststellbremse arretieren, dabei Bremspedal drücken. Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel abziehen. Feststellbremse arretieren. Batterieladezustand prüfen, bei Bedarf Batterien laden (siehe Kapitel „Batteri- en laden“). Kehrwalze und Seitenbesen auf Ver- schleiß und eingewickelte Bänder prü- fen. Räder auf eingewickelte Bänder prüfen. Funktion aller Bedienelemente prüfen. Gerät auf Beschädigungen untersu- chen. Staubfilter mit der Taste Filterabreini- gung abreinigen. Hinweis: Beschreibung siehe Kapitel Pfle- ge und Wartung. Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise: Gefahr Explosionsgefahr! Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen. Gefahr Verletzungsgefahr! Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen. Gefahr Brand- und Explosionsgefahr! – Rauchen und offenes Feuer ist verbo- ten. – Räume in denen Batterien geladen werden, müssen gut durchlüftet sein, da beim Laden hochexplosives Gas entsteht. Gefahr Verätzungsgefahr! – Säurespritzer im Auge oder auf der Haut mit viel klarem Wasser aus- bezie- hungsweise abspülen. – Danach unverzüglich Arzt aufsuchen. – Verunreinigte Kleidung mit Wasser auswaschen. VORSICHT Vor Inbetriebnahme des Gerätes Batterien aufladen. GEFAHR Verletzungsgefahr! Sicherheitsvorschrif- ten beim Umgang mit Batterien beachten. Gebrauchsanweisung des Ladegeräther- stellers beachten. Beiliegende Gebrauchsanleitung des Bat- terieherstellers unbedingt beachten und danach handeln. Batterien nur mit geeignetem Ladegerät la- den. Gefahr Verätzungsgefahr. Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen! Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhin- dern. Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser aus- spülen. VORSICHT Beschädigungsgefahr. Zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (VDE 0510) verwenden. Keine Fremdzusätze (so genannte Aufbesse- rungsmittel) verwenden, sonst erlischt jede Garantie. Die Verwendung anderer Batterien und La- degeräte wird nicht empfohlen, und darf nur nach Rücksprache mit dem KÄR- CHER-Kundendienst erfolgen. Batteriestecker an der Maschine abzie- hen und mit dem Stecker des Ladege- rätes verbinden. Stecker des Ladegerätes in eine ord- nungsgemäße Steckdose von 16 A ein- stecken, Ladegerät lädt selbstständig. Beide Motorabdeckung während des Ladevorgangs offen halten. Hinweis: Wenn die Batterien aufgela- den sind, Ladegerät zuerst vom Netz und dann von den Batterien trennen. VORSICHT Hinweise des Batterieherstellers unbedingt beachten und danach handeln. – Anzeige der Batteriekapazität im grü- nen Bereich: Batterie ist geladen. – Anzeige der Batteriekapazität im gel- ben Bereich: Batterie ist zur Hälfte entladen. – Anzeige der Batteriekapazität im roten Bereich: Batterie ist nahezu entladen. Der Kehr- betrieb wird in Kürze automatisch been- det. – Kontrolllampe leuchtet rot Batterie ist entladen. Der Kehrbetrieb wird automatisch beendet (Wiederinbe- triebnahme der Kehraggregate nur nach Ladung der Batterie möglich). Gerät direkt zur Ladestation fahren, da- bei Steigungen vermeiden. Batterie laden. 1 Hebel Sitzverstellung 2 Fahrersitz Hebel Sitzverstellung nach außen zie- hen. Sitz verschieben, Hebel loslassen und einrasten. Vor Inbetriebnahme Feststellbremse arretieren/lösen Inbetriebnahme Allgemeine Hinweise Prüf- und Wartungsarbeiten Täglich vor Betriebsbeginn Sicherheitshinweise Batterien Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanlei- tung beachten! Augenschutz tragen! Kinder von Säure und Batterien fern halten! Explosionsgefahr! Feuer, Funken, offenes Licht und Rauchen verboten! Verätzungsgefahr! Erste Hilfe! Warnvermerk! Entsorgung! Batterie nicht in Mülltonne wer- fen! Warnung vor gefährlicher elek- trischer Spannung! Batterien laden Empfohlene Batterien, Ladegeräte Bestellnummer Batteriepack 36 V, 360 Ah, (im Trog, war- tungsarm) * 6.654-282.0 Ladegerät 36 V, 50 A 6.654-283.0

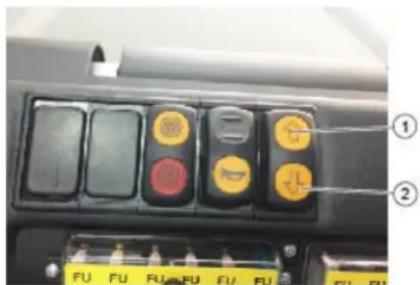

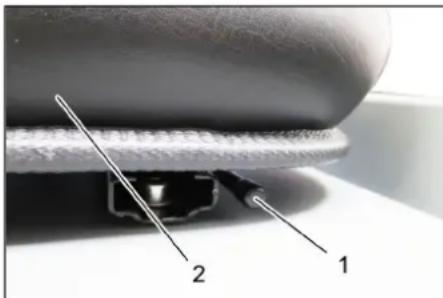

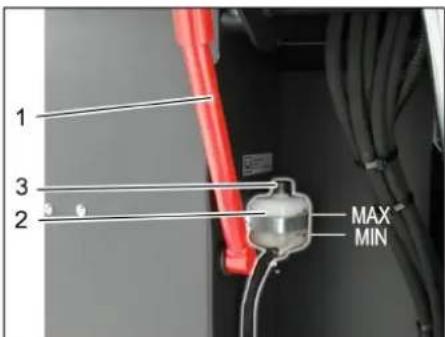

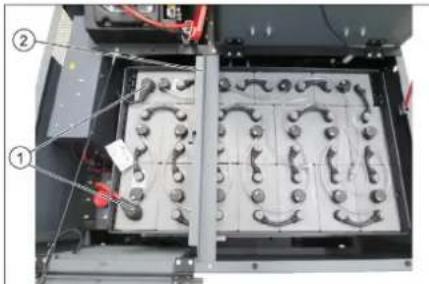

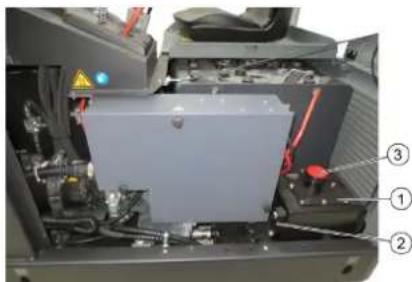

• Gerät benötigt 1 Batteriepack Flüssigkeitsstand der Batterie prüfen und korrigieren Ladezustand der Batterie prüfen Betrieb Fahrersitz einstellen 7DE- 6 Durch Vor- und Zurückbewegen des Sitzes prüfen, ob er arretiert ist. Hinweis: Das Gerät ist mit einem Sitzkon- taktschalter ausgestattet. Beim Verlassen des Fahrersitzes wird das Gerät ausge- schaltet. Auf dem Fahrersitz Platz nehmen. Fahrtrichtungswahlschalter in Mittel- stellung bringen. Feststellbremse arretieren. Zündschlüssel in das Zündschloss ste- cken. Zündschlüssel auf Stellung „I“ drehen. Gerät ist betriebsbereit. Zündschlüssel auf Stellung „II“ drehen. Gerät ist fahrbereit. Hinweis: Anzeige Batteriekapazität zeigt nach ca. 10 Sekunden den tat- sächlichen Ladezustand an. Bremspedal drücken und gedrückt hal- ten. Feststellbremse lösen. 1 Fahrtrichtung Vorwärts 2 Fahrtrichtung Rückwärts Fahrtrichtungswahlschalter auf „Vor- wärts“ stellen. Fahrpedal langsam drücken. Gefahr Verletzungsgefahr! Beim Rückwärtsfahren darf keine Gefahr für Dritte bestehen, ge- gebenenfalls einweisen lassen. VORSICHT Beschädigungsgefahr! Fahrtrichtungs- wahlschalter nur bei stillstehendem Gerät betätigen. Fahrtrichtungswahlschalter auf „Rück- wärts“ stellen. Fahrpedal langsam drücken. – Mit dem Fahrpedal kann die Fahrge- schwindigkeit stufenlos geregelt wer- den. – Vermeiden Sie ruckartiges Betätigen des Pedals, da die Hydraulikanlage Schaden nehmen kann. Fahrpedal loslassen, das Gerät bremst selbsttätig und bleibt stehen. Hinweis: Die Bremswirkung kann durch Drücken des Bremspedals unterstützt wer- den. Feststehende Hindernisse bis 70 mm über- fahren: Langsam und vorsichtig vorwärts über- fahren. Feststehende Hindernisse über 70 mm überfahren: Hindernisse dürfen nur mit einer geeig- neten Rampe überfahren werden. ACHTUNG Keine Packbänder, Drähte oder ähnliches einkehren, dies kann zur Beschädigung der Kehrmechanik führen. Hinweis: Um ein optimales Reinigungser- gebnis zu erzielen, sollte die Fahrge- schwindigkeit den Gegebenheiten ange- passt werden. Hinweis: Während des Betriebes sollte der Staubfilter in regelmäßigen Abständen ab- gereinigt werden. Hinweis: Bei vermehrtem Arbeiten im Feinstaubbereich muss der Filter öfter ab- gereinigt werden. 1 Bedienhebel Kehrwalze und Seitenbe- sen 2 Bedienhebel Kehrgutbehälter 3 Bedienhebel Kehrwalze 4 Bedienhebel Behälterklappe Bedienhebel Kehrwalze und Seitenbe- sen

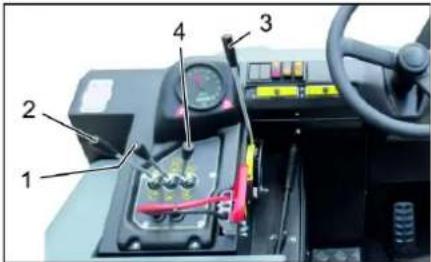

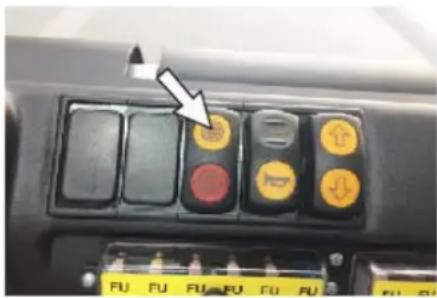

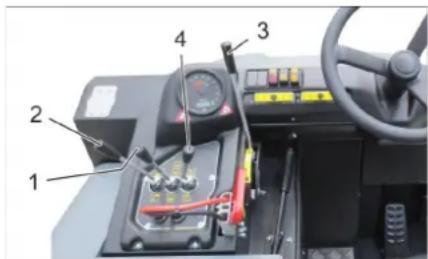

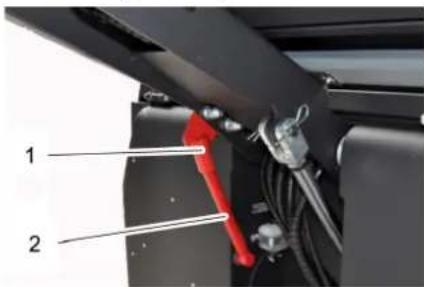

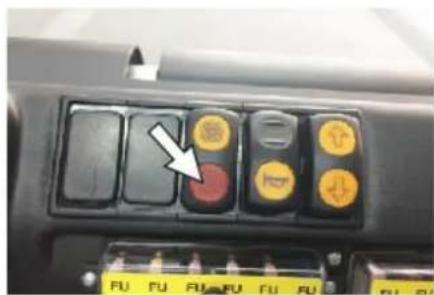

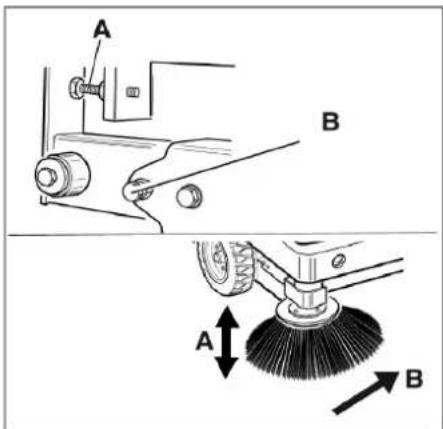

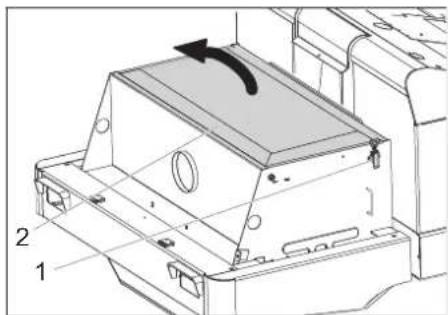

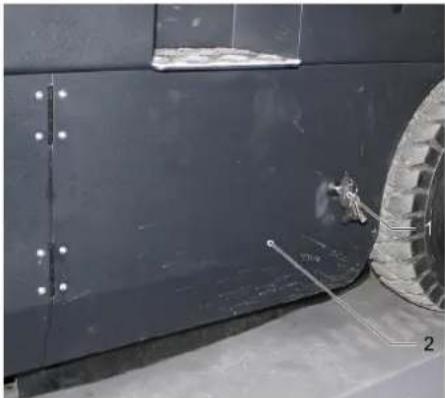

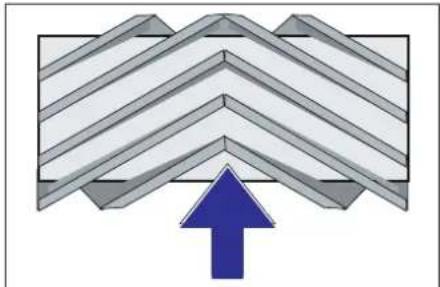

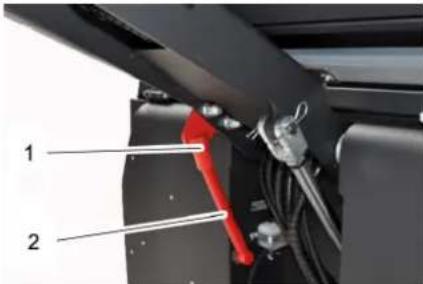

Bedienhebel (1) nach vorne: Kehrwalze ein und Seitenbesen absenken und ein. Bedienhebel (1) nach hinten: Kehrwal- ze ein. Bedienhebel Kehrgutbehälter Bedienhebel Kehrgutbehälter (2) nach vorne: Kehrgutbehälter senkt sich. Bedienhebel Kehrgutbehälter (2) nach hinten: Kehrgutbehälter hebt sich. Bedienhebel Kehrwalze Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe vom Kehrgutbe- hälter öffnet sich. Bedienhebel Behälterklappe (4) nach hinten: Behälterklappe vom Kehrgutbe- hälter schließt sich. Gebläse einschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach vorne: Kehrwalze ein, Sei- tenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Gebläse ausschalten. Bei Flächenreinigung: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Bedienhebel Behälterklappe (4) nach vorne: Behälterklappe öffnet sich. Bei Reinigung von Seitenrändern: Bedienhebel Kehrwalze und Seitenbe- sen (1) nach vorne: Kehrwalze ein, Sei- tenbesen ein und senkt sich. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. GEFAHR Verletzungsgefahr! Während des Entleerungsvorganges dürfen sich keine Personen und Tiere im Schwenkbereich des Kehrgutbehäl- ters aufhalten. Kippgefahr! Gerät während des Entleerungsvorgan- ges auf einer ebenen Fläche abstellen. 몇 WARNUNG Quetschgefahr! Niemals in das Gestänge der Entlee- rungsmechanik fassen. Nicht unter dem angehobenen Behälter aufhalten. ACHTUNG Verletzungs- und Beschädigungsgefahr! Weggeschleudertes Material der dre- henden Kehrwalze während des Ent- leerungsvorgangs möglich. Genügend Abstand einhalten. Gerät starten Gerät fahren Vorwärts fahren Rückwärts fahren Fahrverhalten Bremsen Hindernisse überfahren Kehrbetrieb Bedienhebel Trockenen Boden kehren Feuchten oder nassen Boden kehren Kehrgutbehälter entleeren 8 DE- 7 Kehrwalze und Seitenbesen mit Be- dienhebeln anheben: Bedienhebel (1) in die Mitte und Bedienhebel (3) nach vorne. Behälterklappe schließen, dazu Be- dienhebel (4) nach hinten. Kehrgutbehälter anheben, dazu Be- dienhebel Kehrgutbehälter (2) nach hinten. Langsam an den Sammelbehälter her- anfahren. Feststellbremse arretieren. Behälterklappe öffnen, dazu Bedienhe- bel Behälterklappe (4) nach vorne drü- cken und Kehrgutbehälter entleeren. Behälterklappe schließen, dazu Be- dienhebel Behälterklappe (4) nach hin- ten ziehen bis in Endstellung eingekippt ist. Feststellbremse lösen. Langsam vom Sammelbehälter weg- fahren. Kehrgutbehälter absenken in Endstel- lung, dazu Bedienhebel Kehrgutbehäl- ter (2) nach vorne Bremspedal drücken und gedrückt hal- ten. Feststellbremse arretieren. Zündschlüssel auf "0" drehen und Schlüssel abziehen. GEFAHR Transportschäden! Leergewicht (Transportgewicht) des Gerätes beim Transportieren auf Hän- gern oder Fahrzeugen beachten. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. Gerät an den Festzurrpunkten (4x) mit Spanngurten, Seilen oder Ketten si- chern. Gerät an den Rädern mit Keilen si- chern. Beim Transport der Kehrmaschine die Batterie abklemmen. GEFAHR Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Kehrmaschine auf ebener Fläche in tro- ckener, frostfreier Umgebung abstellen. Mit Abdeckmaterial gegen Staub schüt- zen. Kehrwalze und Seitenbesen anheben, um die Borsten nicht zu beschädigen. Behälterklappe schließen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. Kehrmaschine gegen Wegrollen si- chern. Wird die Kehrmaschine über längere Zeit nicht genutzt, zusätzlich beachten: Kehrmaschine innen und außen reini- gen. Batteriestecker an der Maschine abzie- hen. Batterie laden und im Abstand von ca. 2 Monaten nachladen. ACHTUNG Beschädigungsgefahr! Den Staubfilter nicht auswaschen. Instandsetzungen dürfen nur durch zu- gelassene Kundendienststellen oder durch Fachkräfte für dieses Gebiet, welche mit allen relevanten Sicher- heitsvorschriften vertraut sind, durch- geführt werden. Ortsveränderliche gewerblich genutzte Geräte unterliegen der Sicherheits- überprüfung nach VDE 0701. Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. VORSICHT Beschädigungsgefahr! Die Reinigung des Gerätes darf nicht mit Schlauch- oder Hochdruckwasser- strahl erfolgen (Gefahr von Kurzschlüs- sen oder anderer Schäden). GEFAHR Verletzungsgefahr! Staubschutzmaske und Schutzbrille tragen. Gerät mit einem Lappen reinigen. Gerät mit Druckluft ausblasen. Gerät mit einem feuchten, in milder Waschlauge getränktem Lappen reini- gen. Hinweis: Keine aggressiven Reinigungs- mittel verwenden. Hinweis: Der Betriebsstundenzähler gibt den Zeitpunkt der Wartungsintervalle an. Hinweis: Alle Service- und Wartungsarbei- ten bei Wartung durch den Kunden, müs- sen von einer qualifizierten Fachkraft aus- geführt werden. Bei Bedarf kann jederzeit ein Kärcher-Fachhändler hinzugezogen werden. Wartung täglich: Kehrwalze und Seitenbesen auf Ver- schleiß und eingewickelte Bänder prü- fen. Funktion aller Bedienelemente prüfen. Gerät auf Beschädigungen untersu- chen. Wartung wöchentlich: Hydraulikanlage prüfen. Hydraulikölstand prüfen. Bremsflüssigkeitstand prüfen. Dichtleisten auf Verschleiß prüfen, bei Bedarf austauschen Behälterklappe prüfen und schmieren. Wartung nach Verschleiß: Dichtleisten wechseln. Seitliche Dichtungen nachstellen bzw. wechseln. Kehrwalze wechseln. Seitenbesen wechseln. Hinweis: Beschreibung siehe Kapitel War- tungsarbeiten. Wartung nach 50 Betriebsstunden: Erste Inspektion nach Wartungsheft durchführen lassen. Wartung nach 250 Betriebsstunden: Inspektion nach Wartungsheft durch- führen lassen. Hinweis: Um Garantieansprüche zu wah- ren, müssen während der Garantielaufzeit alle Service- und Wartungsarbeiten vom autorisierten Kärcher-Kundendienst ge- mäß Inspektionscheckliste durchgeführt werden. Vorbereitung: Kehrmaschine auf einer ebenen Fläche abstellen. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer ein- setzen. Gerät ausschalten Transport Lagerung / Stilllegung Pflege und Wartung Allgemeine Hinweise Reinigung Innenreinigung des Gerätes Außenreinigung des Gerätes Wartungsintervalle Wartung durch den Kunden Wartung durch den Kundendienst Wartungsarbeiten Allgemeine Sicherheitshinweise 9DE- 8 1 Halter Sicherungsstange 2 Sicherungsstange Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert). ACHTUNG Beim Einbau der Batterien die Orientierung der Batteriepole beachten. Einbau der Pole ist in Fahrtrichtung links. Die Batterien können nur im Satz ausge- tauscht werden. Der Austausch darf nur durch eine qualifizierte Fachkraft erfolgen. Bedingt durch das hohe Gewicht (450 kg) muss der Austausch mit einem Kran erfolgen. Hinweis: Die Querstrebe muss vor dem Austausch der Batterie abgeschraubt werden. 1 Batteriepole - in Fahrtrichtung links 2 Querstrebe Beim Ausbau der Batterie zuerst die Mi- nuspol-Leitung abklemmen. Hebezeug an den 4 Batterietrogösen befestigen und Batterien vorsichtig her- ausheben. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer einsetzen. Die Sicherung nur von außerhalb des Gefahrenbereichs vornehmen. 1 Halter Sicherungsstange 2 Bremsflüssigkeitsbehälter 3 Verschlussdeckel Kehrgutbehälter nach oben fahren und mit der Sicherungsstange sichern, sie- he dazu im Kapitel „Kehrgutbehälter entleeren“ Prüfen ob im Bremsflüssigkeitsbehälter ausreichend Bremsflüssigkeit vorhan- den ist. Hinweis Der Füllstand muss zwischen Min. und Max. liegen. Bei Bedarf, aktuell im Handel erhältli- che DOT-Bremsflüssigkeit nachfüllen. HINWEIS Der Kehrgutbehälter darf nicht angehoben sein. Motorabdeckung öffnen. 1 Hydrauliköltank 2 Schauglas 3 Verschlussdeckel, Öleinfüllöffnung Hydraulikölstand im Schauglas prüfen. – Der Ölstand muss zwischen der „MIN“- und „MAX“-Markierung liegen. – Liegt der Ölstand unterhalb der „MIN"- Markierung, Hydrauliköl nachfüllen. Verschlussdeckel der Öleinfüllöffnung abschrauben. Einfüllbereich reinigen. Hydrauliköl nachfüllen. Ölsorte: siehe Technische Daten Verschlussdeckel der Öleinfüllöffnung aufschrauben. Feststellbremse arretieren. Motor starten. Wartung der Hydraulikanlage nur durch den Kärcher-Kundendienst. Sämtliche Hydraulikschläuche und An- schlüsse auf Dichtheit überprüfen. Auf dem Fahrersitz Platz nehmen. Fahrtrichtungswahlschalter in Mittel- stellung bringen. Zündschlüssel auf Stellung „I“ drehen. Kehrgutbehälter bis Endstellung anhe- ben. Zündschlüssel auf "0" drehen und Schlüssel abziehen. Feststellbremse arretieren. Sicherungsstange für Hochentleerung einsetzen. Bänder oder Schnüre von Kehrwalze entfernen. Sicherungsstange herausnehmen. Zündschlüssel in das Zündschloss ste- cken. Zündschlüssel auf Stellung „I“ drehen. Kehrgutbehälter bis Endstellung absen- ken. Zündschlüssel auf "0" drehen und Schlüssel abziehen. 1Schlüssel 2 Seitenverkleidung Kehrgutbehälter hochfahren und mit Si- cherungsstange abstützen. Seitenverkleidung mit Schlüssel öffnen. 1 Haltebügel 2 Flügelmutter 3 Seitliche Dichtung Flügelmuttern abschrauben. Haltebügel abnehmen. Seitliche Dichtung nach außen klap- pen. Befestigungsschraube Kehrwalzenauf- nahme herausschrauben und Aufnah- me nach außen schwenken. Kehrwalze herausnehmen. Einbaulage der Kehrwalze in Fahrtrichtung (Draufsicht) Hinweis: Beim Einbau der neuen Kehrwal- ze auf die Lage des Borstensatzes achten. Neue Kehrwalze einbauen. Die Nuten der Kehrwalze müssen auf die Nocken der gegenüberliegenden Schwinge ge- steckt werden. Hinweis: Nach dem Einbau der neuen Kehrwalze muss der Kehrspiegel neu ein- gestellt werden. Batterien austauschen Bremsflüssigkeitsstand prüfen und Bremsflüssigkeit nachfüllen Hydraulikölstand prüfen und Hydrauliköl nachfüllen Hydraulikanlage prüfen Kehrwalze prüfen Kehrwalze auswechseln 10 DE- 9 Hinweis: Der Kehrspiegel ist ab Werk auf 80 mm eingestellt, er lässt sich bei Abnut- zung der Kehrwalze stufenlos nachstellen. Reifenluftdruck prüfen. Sauggebläse ausschalten. Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. Bedienhebel Kehrwalze und Seitenbe- sen (1) nach hinten: Kehrwalze ein. Bedienhebel Kehrwalze (3) nach hin- ten: Kehrwalze senkt sich. Kehrwalze für ca. 10 Sekunden laufen lassen. Bedienhebel Kehrwalze und Seitenbe- sen (1) in die Mitte. Bedienhebel Kehrwalze (3) nach vorne: Kehrwalze hebt sich. Kehrgutbehälter anheben. Gerät rückwärts wegfahren. Kehrspiegel prüfen. Die Form des Kehrspiegels soll ein gleich- mäßiges Rechteck von 80-85 mm Breite bilden. Anschlagschraube der Verschleißnach- stellung (12) öffnen und einstellen. Anschlag nach oben: schmalerer Kehr- spiegel. Anschlag nach unten: breiterer Kehr- spiegel. Anschlagschraube wieder festziehen. Kehrspiegel der Kehrwalze erneut wie bereits beschrieben prüfen. Seitenbesen anheben. Kehrmaschine auf einen ebenen und glatten Boden fahren, der erkennbar mit Staub oder Kreide bedeckt ist. Seitenbesen mit Bedienhebel absen- ken und ca. 10 Sekunden laufen las- sen. Seitenbesen anheben. Gerät rückwärts wegfahren. Kehrspiegel prüfen. Die Breite des Kehrspiegels sollte zwi- schen 40-50 mm sein. Kehrspiegel mit den zwei Einstell- schrauben korrigieren. Kehrspiegel prüfen. GEFAHR Verletzungsgefahr! Sicherungsstange bei angehobenem Kehrgutbehälter immer ein- setzen. Kehrgutbehälter hochfahren und mit Si- cherungsstange sichern. Sicherungsstange für Hochentleerung nach oben klappen und in den Halter stecken (gesichert). 1 Halter Sicherungsstange 2 Sicherungsstange Seitenverkleidung öffnen wie unter Ka- pitel „Kehrwalze wechseln“ beschrie- ben. 6 Flügelmuttern am seitlichen Halte- blech lösen. 3 Muttern (SW 13) am vorderen Halte- blech lösen. Seitliche Dichtung soweit nach unten drücken (Langloch) bis sie einen Ab- stand von 1 - 3 mm zum Boden auf- weist. Haltebleche festschrauben. Den Vorgang auf der anderen Geräte- seite wiederholen. Manuelle Filterabreinigung einschalten. 몇 WARNUNG Verletzungsgefahr! Bei Arbeiten an der Filteranlage Staub- schutzmaske tragen. Sicherheitsvor- schriften über den Umgang mit Fein- stäuben beachten. Staubfilter mit der Taste Filterabreini- gung abreinigen. Kehrgutbehälter entleeren. 1 Verriegelung Gerätehaube 2 Gerätehaube 3 Filterabdeckung Verriegelung öffnen, dazu Sterngriff- schraube herausdrehen. Gerätehaube nach vorne klappen. 1 Verschluss, Filterabdeckung (2x) 2 Filterabdeckung Verschluss öffnen. Filterabdeckung öffnen. 1 Querstreben 2 Staubfilter Staubfilter prüfen, bei Bedarf reinigen oder austauschen. Kehrspiegel der Kehrwalze prüfen und einstellen Kehrspiegel des Seitenbesens prüfen und einstellen Seitliche Dichtungen einstellen Staubfilter manuell abreinigen Staubfilter prüfen/auswechseln

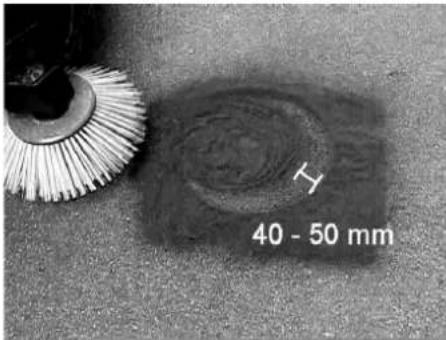

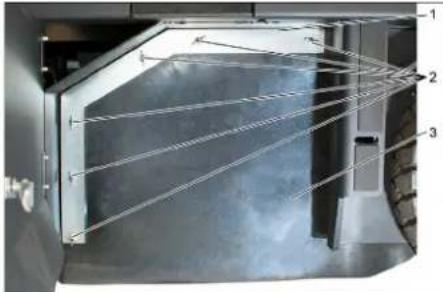

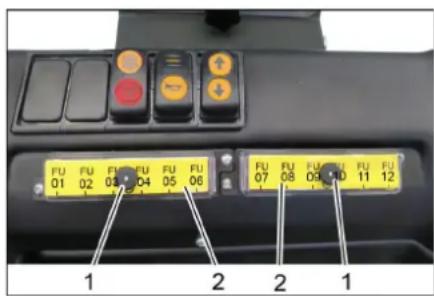

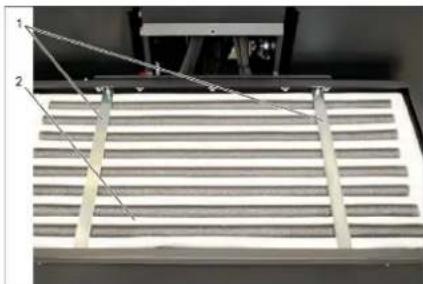

11DE- 10 Hinweis Der Austausch des Staubfilters darf nur durch den Kärcher-Kundendienst erfol- gen. Filterabdeckung aufsetzen und verrie- geln. Scheinwerfer abschrauben. Scheinwerfer herausnehmen und Ste- cker abziehen. Hinweis: Positionen der Stecker beachten. Scheinwerfer auseinanderschrauben. Scheinwerfergehäuse auseinanderzie- hen und dabei waagerecht halten, da die Lampeneinheit nicht befestigt ist. Verschlussbügel entriegeln und Glüh- lampe herausnehmen. Neue Glühlampe einbauen. In umgekehrter Reihenfolge zusam- menbauen. Hinweis: Zum Austausch der Glühlampe des Blinkers, Blinkerglas vom Blinkerge- häuse entfernen. 1 Rändelmutter 2 Deckel Sicherungskasten Rändelmutter herausdrehen. Deckel am Sicherungskasten öffnen. Sicherungen prüfen. Defekte Sicherungen erneuern. Hinweis: Nur Sicherungen mit glei- chem Sicherungswert verwenden.

• Diese Sicherungen dürfen nur vom Kun- dendienst gewechselt werden, da eine Überprüfung auf etwaige Fehler des Geräts notwendig wird. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Glühlampe Scheinwerfer (Option) auswechseln Glühlampe Blinker (Option) auswechseln Sicherungen auswechseln FU01 Sicherheitsrelais Fahrpedal 3 A FU02 Multifunktionsanzeige 5 A FU03 Batterieabschaltung 3 A FU04 Fahrtrichtungsschalter 3 A FU05 Fahrsteuerung 3 A FU06 Rüttlersystem 15 A FU07 Steuerung Saugsys- tem 3 A FU08 Rundumwarnleuchte 7.5 A FU09 Hupe 7.5 A FU10 Beleuchtung 15 A FU11 Scheibenwischer 3 A FU12 Fahrerkabine (Option) 10 A FU 13* Fahrmotor 125 A FU 14* Elektromotor 100 A FU 15* Sauggebläse 20 A EU-Konformitätserklärung Produkt: Kehrsaugmaschine Aufsitz- gerät Typ: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0 Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Angewandte harmonisierte Normen EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Angewandtes Konformitätsbewer- tungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) Gemessen: 88 Garantiert: 90 Chairman of the Board of Management Director Regulatory Affairs & Certification 12 DE- 11 Hilfe bei Störungen Störung Behebung Gerät fährt nicht oder nur langsam Auf dem Fahrersitz Platz nehmen, Sitzkontaktschalter wird aktiviert Sicherung Fahrmotor FU 13 vom Kundendienst prüfen lassen Batterie laden oder auswechseln Feststellbremse lösen Auf eingewickelte Bänder und Schnüre prüfen. Kärcher-Kundendienst benachrichtigen Pfeifendes Geräusch in der Hyd- raulik Hydraulikflüssigkeit nachfüllen Kärcher-Kundendienst benachrichtigen Bürsten drehen sich nur langsam oder gar nicht Auf eingewickelte Bänder und Schnüre prüfen. Kärcher-Kundendienst benachrichtigen Wenig oder keine Saugkraft im Bürstenbereich Filter reinigen Kärcher-Kundendienst benachrichtigen Gerät staubt Seitliche Dichtungen einstellen Gebläse einschalten Staubfilter reinigen Filterdichtungen auswechseln Kärcher-Kundendienst benachrichtigen Kehreinheit lässt Kehrgut liegen Kehrgutbehälter leeren Staubfilter reinigen Kehrwalze auswechseln Kehrspiegel einstellen Dichtstreifen des Kehrgutbehälters auswechseln Blockierung der Kehrwalze beseitigen Kärcher-Kundendienst benachrichtigen Kehrgutbehälter hebt oder senkt sich nicht Sicherungen prüfen. Sicherungsstütze vom Kehrgutbehälter entfernen Kärcher-Kundendienst benachrichtigen Kehrgutbehälter dreht sich zu lang- sam oder gar nicht Kärcher-Kundendienst benachrichtigen Betriebsstörungen mit hydraulisch bewegten Teilen Kärcher-Kundendienst benachrichtigen Technische Daten KM 120/250 R Bp KM 120/250 R Bp Pack Gerätedaten Fahrgeschwindigkeit, vorwärts km/h 6 6 Fahrgeschwindigkeit, rückwärts km/h 3 3 Steigfähigkeit (max.) -- 14% 14% Flächenleistung ohne Seitenbesen m

/h 5400 5400 Flächenleistung mit 1 Seitenbesen m

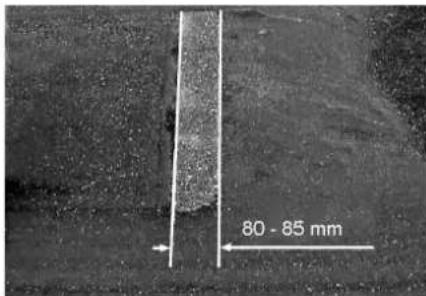

/h 7200 7200 Arbeitsbreite ohne Seitenbesen mm 900 900 Arbeitsbreite mit 1 Seitenbesen mm 1200 1200 Schutzart tropfwassergeschützt -- IPX 3 IPX 3 Einsatzdauer bei voll geladener Batterie h -- 3,5 Elektrische Anlage Batteriekapazität V, Ah -- 36, 360 Batteriesatz kg -- 450 Hydraulische Anlage Ölmenge in der kompletten Hydraulikanlage l 25 25 Ölmenge im Hydrauliktank l 20,5 20,5 Hydrauliköl-Typ -- HV 46 HV 46 Kehrgutbehälter Max. Entladehöhe mm 1400 1400 Volumen des Kehrgutbehälters l 250 250 13DE- 12 Kehrwalze Kehrwalzen-Durchmesser mm 300 300 Kehrwalzen-Breite mm 900 900 Drehzahl 1/min 325 325 Kehrspiegel mm 80 80 Seitenbesen Seitenbesen-Durchmesser mm 600 600 Drehzahl (stufenlos) 1/min 61 61 Vollgummibereifung Größe vorne -- 15-4,5 x 8 15-4,5 x 8 Größe hinten -- 15-4,5 x 8 15-4,5 x 8 Bremse Vorderräder -- mechanisch mechanisch Hinterrad -- Elektrisch Elektrisch Filter- und Saugsystem Bauart -- Taschenfilter Taschenfilter Drehzahl 1/min 2800 2800 Filterfläche Feinstaubfilter m

/h 800 800 Rüttlersystem -- Elektromotor Elektromotor Umgebungsbedingungen Temperatur °C -5 bis +40 -5 bis +40 Luftfeuchtigkeit, nicht betauend % 0 - 90 0 - 90 Ermittelte Werte gemäß EN 60335-2-72 Geräuschemission Schalldruckpegel L

dB(A) 70 70 Unsicherheit K

dB(A) 3 3 Schallleistungspegel L

dB(A) 90 90 Gerätevibrationen Hand-Arm Vibrationswert m/s

0,5 0,5 Unsicherheit K m/s
