KASUTUSJUHEND KM 120250 R Bp Classic Kärcher

0,1 0,1 Мерки и тегла Дължина x широчина x височина mm 2082x1250x1450 2082x1250x1450 Радиус на обръщане надясно mm 1350 1350 Радиус на обръщане наляво mm 1350 1350 Тегло без товар (с/без акумулатор) kg 750/1200 750/1200 Допустимо общо тегло kg 1620 1620 Допустимо натоварване на осите отпред kg 797 797 Допустимо натоварване на осите отзад kg 823 823 Запазваме си правото на технически изменения! 281BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. OHT Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või te- kitada materiaalset kahju. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Üldmärkusi. . . . . . . . . . . . . . . . ET 1 Keskkonnakaitse . . . . . . ET 1 Garantii . . . . . . . . . . . . . ET 1 Lisavarustus ja varuosad ET 1 Kasutusjuhendis leiduvad sümbolid. . . . . . . . . . . . . ET 1 Masinal olevad sümbolid ET 1 Sihipärane kasutamine . . . . . . ET 2 Ettenähtav vale kasutus. ET 2 Sobivad pinnad . . . . . . . ET 2 Ohutusalased märkused . . . . . ET 2 Ohutusnõuded kasutamisel ET 2 Ohutusnõuded sõidurežiimil ET 2 Akutoitel seadmete ohutusju- hised . . . . . . . . . . . . . . . ET 2 Kõrgelt tühjendatavad sead- med . . . . . . . . . . . . . . . . ET 3 Juhi kaitsekatusega seadmed ET 3 Ohutusnõuded seadme trans- portimisel . . . . . . . . . . . . ET 3 Korrashoiu ja tehnohoolduse- ga seotud ohutusnõuded ET 3 Funktsioon. . . . . . . . . . . . . . . . ET 3 Märkusi seoses mahalaadimisegaET 3 Teenindus- ja funktsioonielemen- did . . . . . . . . . . . . . . . . . . . . . . ET 4 Pühkimismasina pilt . . . . ET 4 Juhtpaneel . . . . . . . . . . . ET 4 Enne seadme kasutuselevõttu ET 5 Seisupiduri fikseerimine/va- bastamine . . . . . . . . . . . ET 5 Kasutuselevõtt. . . . . . . . . . . . . ET 5 Üldmärkusi. . . . . . . . . . . ET 5 Kontroll- ja hooldustööd . ET 5 Akude ohutusnõuded. . . ET 5 Akude laadimine . . . . . . ET 5 Käitamine. . . . . . . . . . . . . . . . . ET 5 Juhiistme reguleerimine. ET 5 Käivitage masin . . . . . . . ET 6 Masinaga sõitmine. . . . . ET 6 Pühkimisrežiim. . . . . . . . ET 6 Pühkmemahuti tühjendamine ET 6 Seadme väljalülitamine . ET 7 Transport . . . . . . . . . . . . . . . . . ET 7 Ladustamine/seiskamine . . . . . ET 7 Korrashoid ja tehnohooldus. . . ET 7 Üldmärkusi. . . . . . . . . . . ET 7 Puhastamine . . . . . . . . . ET 7 Hooldusvälp . . . . . . . . . . ET 7 Hooldustööd. . . . . . . . . . ET 7 ELi vastavusdeklaratsioon. . . . ET 10 Abi häirete korral . . . . . . . . . . . ET 11 Tehnilised andmed . . . . . . . . . ET 11 Üldmärkusi Keskkonnakaitse Pakendmaterjalid on taaskasuta- tavad. Palun ärge visake paken- deid majapidamisprahi hulka, vaid suunake need taaskasutus- se. Vanad seadmed sisaldavad taas- kasutatavaid materjale, mis tu- leks suunata taaskasutusse. Seetõttu palume vanad seadmed likvideerida vastavate kogumis- süsteemide kaudu. Patareid, õli, kütused ja muud sarnased ained ei tohi jõuda keskkonda. Neid aineid tuleb käidelda sobivate kogumissüsteemi- de kaudu. Garantii Lisavarustus ja varuosad Kasutusjuhendis leiduvad sümbolid Masinal olevad sümbolid Tulistest pindadest lähtuv põletusoht! Enne masina juures töötamist laske väl- jalasketorul küllaldasel määral jahtuda. Viige tööd seadme juures alati läbi sobivate kinnas- tega. Muljumisoht liikuvate sõi- dukiosade vahel Liikuvatest osadest lähtuv vigastusoht. Ärge sirutage kätt liikuvate osade vahe- le. Tuleoht. Ärge imege ma- sinasse põlevaid ega hõõ- guvaid esemeid. Kette kinnituskoht / kraa- napunkt Tungraua kinnituspunktid Aluspinna maksimaalne kaldenurk, kui sõidetakse ülestõstetud prahimahuti- ga. Sõidusuunas tohib liikuda ainult tõusudel kuni 14 %. Tähelepanu! Pöörlev hari (jälgige pöörlemissuun- da). Hoiatus ohtliku elektripin- ge eest! Järgige juhist! Roolige aeglaselt! 282 ET- 2 Pühkimismasin on ette nähtud põrandapin- dade puhastamiseks kommertskasutuses nt järgmistes valdkondades: Parkimiskohad Tootmisrajatised Logistika-alad Hotell Jaekaubandus Laod Kõnniteed – See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes. – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Kasutage seda pühkimismasinat ainult vastavalt kasutusjuhendi andmetele. – Seadme juures ei tohi teha mingeid muudatusi. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesi- um, tsink), need moodustavad ühendu- ses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlik- ke gaase. Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. Seade ei sobi tervisele ohtlike ainete pühkimiseks. On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. Ei ole lubatud võtta kaasa teisi inimesi. Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud. – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid Õhk- ja ülelöögivahemikest kinnipida- miseks ei tohi seadet kasutada kõrge- mal kui 2000 meetrit üle merepinna. (Kehtib vaid Soome kohta) Kui seadmel on PVC-voolikuid, ei tohi seda jätta ma- dalate välistemperatuuride (alla 0°C) mõju alla. Seadme kohta tekkivate küsi- muste korral pöörduge palun Kärcheri poole. Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. OHT Vigastusoht! Kui on olemas võimalus, et allakukku- vad esemed võivad tabada seadme ka- sutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest. Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadme- ga tuleb silmas pidada kolmandaid isi- kuid, eriti lapsi. Põhimõtteliselt tuleb järgida ettevaatus- abinõusid, reegleid ja määrusi, mis keh- tivad mootorsõidukitele. Enne töö algust peab operaator veen- duma, et kõik kaitseseadised on nõue- tekohaselt paigaldatud ja toimivad. Seadme operaator vastutab teiste ini- meste ja nende omandiga juhtunud õn- netuste eest. Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid. Enne sõidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et näh- tavus oleks piisav! Ärge kunagi jätke masinat järelvalveta, kui mootor töötab. Operaator tohib ma- sinast lahkuda alles siis, kui mootor sei- sab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti ära võetud. Vältimaks masina omavolilist kasuta- mist tuleb võti ära võtta. Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puudu- vad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teos- tab järelvalvet või neid juhendab sead- me kasutamise osas inimene, kes nen- de turvalisuse eest vastutab. Lapsed peavad olema järelvalve all, ta- gamaks, et nad masinaga ei mängi. ETTEVAATUS Vigastusoht! Ärge tõmmake masinasse lin- te, nööre ega traate, sest need võivad mäh- kuda ümber pühkimisvaltsi. OHT Vigastusoht! Enne sõidu alustamist kontrol- lige aluspinna kandevõimet. OHT Õnnetusoht, vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas tohib liikuda ainult tõusu- del kuni 14 %. Ümberkukkumisoht kiirel kurvivõtmisel (eri- ti vasakkurvide korral). – Sõitke kurvides aeglaselt. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspin- nal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%. Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus. – Tingimata tuleb järgida aku tootja ja laa- dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks. – Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis. – Lekkevoolu vältimiseks tuleb akud alati puhta ja kuivana hoida. Kaitske mustu- se, näiteks metallitolmu, eest. – Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahva- tusoht. – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. – Ärge puudutage tuliseid osi, nt ajami- mootorit (põletusoht). – Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju! – Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ. Palun lugege kasutusju- hend läbi ja toimige sellele vastavalt! Vigastusoht! Tolmufiltrit mitte pesta. Sihipärane kasutamine Ettenähtav vale kasutus Sobivad pinnad Ohutusalased märkused Ohutusnõuded kasutamisel Ohutusnõuded sõidurežiimil Akutoitel seadmete ohutusjuhised 283ET- 3 OHT Vigastusoht! Kõrgtühjendusega töötades tõstke pra- himahuti lõpuni üles ja fikseerige. Tegeleda kindlustusega väljaspool ohupiirkonda. MÄRKUS Juhi kaitsekatus (valikuline) kaitseb suure- mate allakukkuvate osade eest. Kuid neil puudub ümberminekukaitse! Kontrollige kaitsekatte korrasolekut iga päev. Kui kaitsekate või selle üksikud osad on kahjustatud, peab kogu kaitsekatte väl- ja vahetama. Mistahes kaitsekatte muutmine, samuti teiste, Kärcheri poolt mitte lubatud ele- mentide, osade ja koostide paigaldami- ne ei ole lubatud ning see võib piirata kaitsekatte toimimist. Järgida nõlvadel või sõidukitel transpor- tides seadme tühikaalu (transpordi- mass). Seadme transportimiseks tõmmake selle akupistik välja ja kinnitage seade kindlalt. Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb ma- sin välja lülitada ja võtta ära võti. Veoakudega seadmetel peab kõikide hooldus- ja remonditööde ajaks aku selle lahutuskoha (aku pistiku) abil elektrisüsteemist lahutama. Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. Võtke klemmidelt lahti kõigepealt mii- nuspoolus ning seejärel plusspoolus. Tagasiühendamine toimub vastupidi- ses järjekorras. Ühendage kõigepealt plusspoolus ning seejärel miinuspoo- lus. Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mo- biilsete seadmete jaoks kohapeal kehti- vatele eeskirjadele. Viige tööd seadme juures alati läbi sobi- vate kinnastega. Pühkimismasin töötab pühkimiskühvli põhi- mõttel. – Pöörlev pühkimisvalts toimetab mustu- se otse prahimahutisse. – Külgmine hari puhastab pühitava pinna nurki ja servi ning lükkab prahi pühki- misvaltsi teele. – Peentolm tõmmatakse üle tolmufiltri ja läbi puhuri. Oht Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu! Ärge kasutage kahvellaadurit. Seadme laadimisel tuleb kasutada so- bivat kaldteed või kraanat! Kaldtee kasutamisel pidage silmas järgmist: Kaugus maapinnast 70mm. Kui seade tarnitakse kaubaalusel, tuleb juuresolevatest laudadest ehitada ma- hasõiduks kaldtee. Juhise selleks leiate lk 2 (tagasipöörde siseküljelt). Tähtis märkus: iga laud tuleb kinnitada 2 kruviga. Kõrgelt tühjendatavad seadmed Juhi kaitsekatusega seadmed Ohutusnõuded seadme transportimisel Korrashoiu ja tehnohooldusega seotud ohutusnõuded Funktsioon Märkusi seoses mahalaadimisega Kaal (ilma akudeta) 750 kg* Kaal (akudega) 1200 kg*

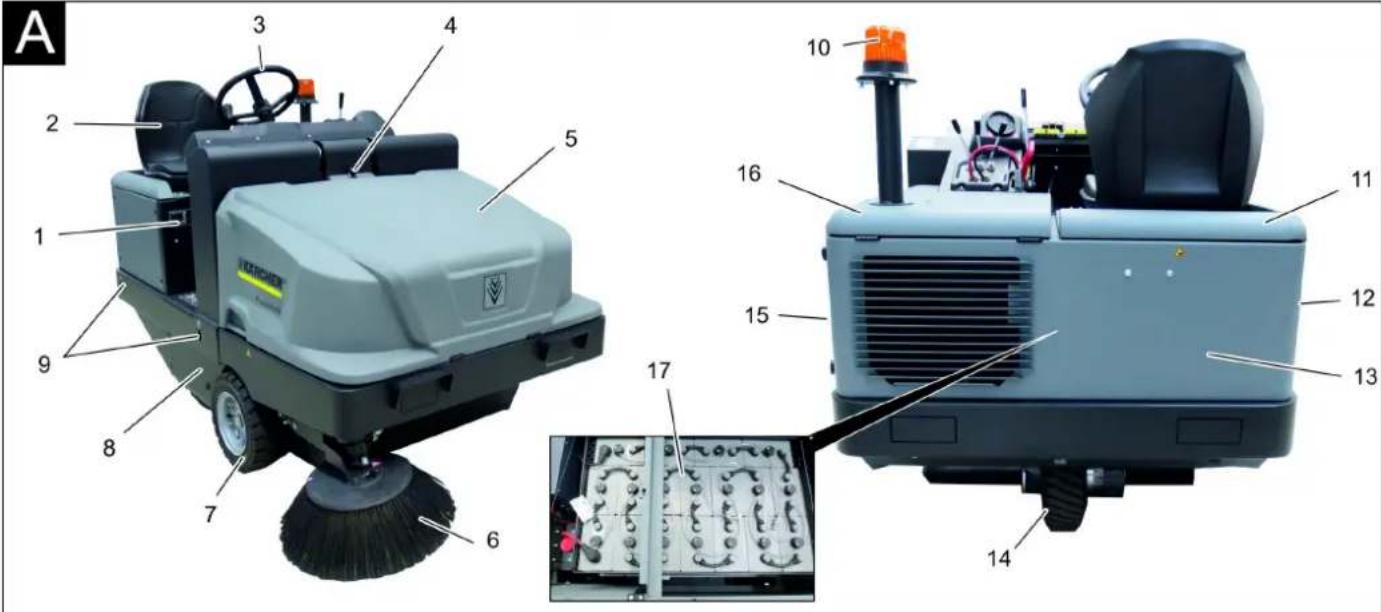

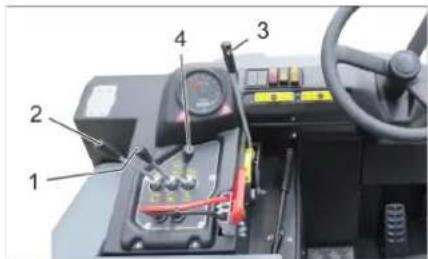

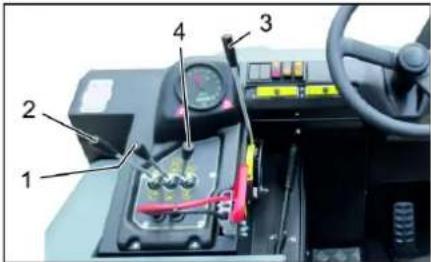

• Kui on paigaldatud lisakomplekte, on kaal vastavalt suurem. 284 ET- 4 Joonis 1 Tüübisilt 2 Iste (istme kontaktlülitiga) 3Rool 4 Seadme katte lukk 5 Seadme kate 6 Külgmine hari, parem 7 Esiratas 8 Juurdepääs pühkimisvaltsile 9 Kinnituspunkt 10 Vilkur 11 Seadme kate paremal 12 Kate, parem 13 Tagumine paneel 14 Veoratas 15 Kate, vasak 16 Kate vasakul (mootori kate) 17 Akude komplekt (vaid KM 120/250 R Bp Pack komplek- tis) Joonis 1 Pöördharja juhthoob ja külgharja hoob ette: pöördhari sisse ja külghari alla ja sisse. Hoob taha: pöördhari sisse 2 Prahimahuti juhthoob Pühkimismahuti tõstmine/langetamine 3 Pöördharja juhthoob Pöördharja tõstmine ja langetamine 4 Mahuti klapi juhthoob Mahuti klapi avamine / sulgemine 5 Märgutuled ja ekraan 6 Ventilaatori ja Filtripuhastussüsteemi lüliti Keskmine positsioon: Filtripuhastus- süsteem ja ventilaator väljas Tagumine positsioon: Ventilaator sisse Eesmine positsioon: Filtripuhastussüs- teem sisse 7 Signaali lüliti 8Kaitsmed 9 Süütelukk Positsioon 0: Lülitage mootor välja Positsioon 1: Süüde sisse Positsioon 2: Käivitage mootor 10 Sõidusuuna valiku lüliti 11 Seisupidur 12 Kulumist reguleeriv häälestamine/ püh- kimisala seadistamine pöördharjal 13 Akupistik Joonis 1 Piduripedaal 2 Gaasipedaal Joonis 1 Aku võimsus 2 Aku kontrolltuli 3 Tööseisundi märgutuli 4 Seisutule märgutuli 5 Märgutuli (ei ole ühendatud) 6 Lähitulede märgutuli 7 Märgutuli (ei ole ühendatud) 8 Edasisuuna märgutuli 9 Tagurdamise märgutuli 10 Töötundide loendur Teenindus- ja funktsioonielemendid Pühkimismasina pilt Juhtpaneel Pedaalid Märgutuled ja ekraan 285ET- 5 Vabastage seisupidur, vajutades see- juures piduripedaalile. Fikseerige seisupidur, vajutades see- juures piduripedaalile. Pange pühkimismasin tasasele pinna- le. Võtke süütevõti ära. Seisupidur fikseerida Kontrollige laetust, vajadusel laadige akuseid (vt ptk „Akude laadimine“). Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige, kas rataste ümber ei ole mähkunud linte. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Tolmufiltri puhastamiseks vajutage filtri- puhastusseadise klahvi. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. Oht Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. Oht Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega. ETTEVAATUS Enne seadme kasutuselevõttu tuleb akud täis laadida. OHT Vigastusoht! Järgige akut käideldes ohu- tusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit. Kindlasti tuleb järgida aku tootja juuresole- vat kasutusjuhendit ja vastavalt tegeutse- da. Laadige akusid ainult sobiva laaduriga. Oht Happepõletuse oht. Vee lisamine tühja akusse võib põhjustada happe väljavoola- mist! Akuhapet käideldes kasutada kaitse- prille ning järgida eeskirju, et vältida vigas- tusi ja riiete rikkumist. Kui hapet pritsib na- hale või riietele, koheselt suure hulga vee- ga loputada. ETTEVAATUS Vigastusoht. Akudesse lisamiseks kasuta- da ainult destilleeritud või soolatustatud vett (VDE 0510). Mitte kasutada lisaaineid (nn omadusi parandavaid vahendeid), vas- tasel korral kaotab igasugune garantii keh- tivuse. Muude akude ja laadijate kasutamist ei soovitata ning see on lubatud vaid pärast konsulteerimist KÄRCHERi klienditeenin- dusega. Tõmmake akupistik masina küljest lahti ja ühendage laadija pistikuga. Ühendage laadija pistik nõuetekoha- sesse 16 A pistikupessa, laadija laeb automaatselt.

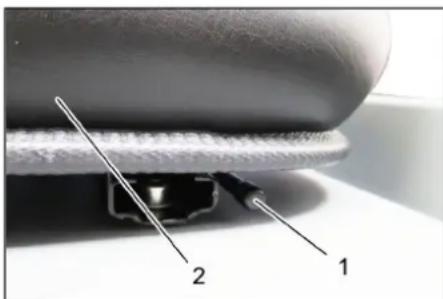

Hoidke mõlemad mootori katted laadi- mise ajal avatuna. Märkus: Kui akud on täis laetud, tuleb laadur esmalt võrgust ja siis akudest la- hutada. ETTEVAATUS Järgige tingimata akutootja juhiseid ning toimige nende järgi. – Aku mahutavuse näit rohelises alas: aku on laetud. – Aku mahutavuse näit kollases alas: aku on poolenisti tühjenenud. – Aku mahutavuse näit punases alas: Aku on peaaegu tühi. Pühkimine lõpe- tatakse lühikese aja pärast automaat- selt. – Põleb punane märgutuli Aku on tühi. Pühkimine lõpetatakse au- tomaatselt (pühkimisagregaatide uuesti kasutuselevõtmine võimalik alles pä- rast aku laadimist). Viige masin kohe laadimisjaama juur- de, vältides seejuures tõuse. Laadige akut. 1 Istme reguleerimishoob 2 Juhiiste Tõmmake istme reguleerimise hoob välja. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas. Enne seadme kasutuselevõttu Seisupiduri fikseerimine/ vabastamine Kasutuselevõtt Üldmärkusi Kontroll- ja hooldustööd Iga päev enne töö algust Akude ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis ole- vaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikontei- nerisse! Hoiatus ohtliku elektripinge eest! Akude laadimine Soovitatud akud, laadurid Tellimisnumber Akupakk 36V, 360Ah, (süvendis, vähest hool- dust vajav)* 6.654-282.0 Laadija 36 V, 50 A 6.654-283.0

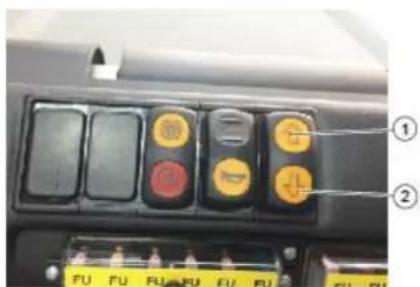

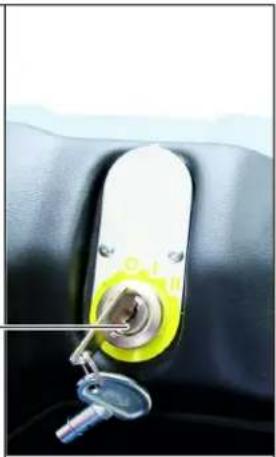

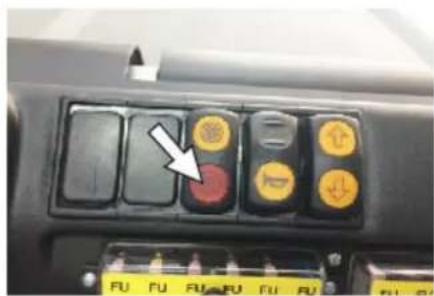

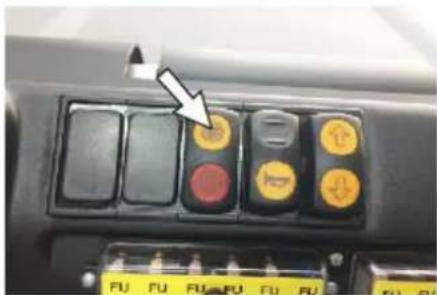

• seade vajab 1 akupakki Akuvedeliku taseme kontrollimine ja korrigeerimine Aku laadimisseisundi kontrollimine Käitamine Juhiistme reguleerimine 286 ET- 6 Märkus: Seade on varustatud istme kon- taktlülitiga. Juhiistmelt lahkudes lülitub ma- sin välja. Istuge juhiistmele. Viige sõidusuuna valiku lüliti keskmisse asendisse. Seisupidur fikseerida Pange süütevõti süütelukku. Keerake süütevõti asendisse "I". Seade on tööks valmis. Keerake süütevõti asendisse "II". Seade on valmis sõitma. Märkus: Aku mahutavuse näit kujutab u. 10 sekundi pärast tegelikku laetust. Vajutage piduripedaal alla. Vabastage seisupidur. 1 Sõidusuund edasi 2 Sõidusuund tagurpidi Seadke sõidusuuna lüliti asendisse "edasi". Vajutage aeglaselt gaasipedaali. Oht Vigastusoht! Tagurdamine ei tohi põhjusta- da ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. ETTEVAATUS Vigastusoht! Vajutage sõidusuuna valiku lülitile vaid juhul, kui seade seisab. Seadke sõidusuuna lüliti asendisse "ta- gasi". Vajutage aeglaselt gaasipedaali. – Gaasipedaaliga saab sõidukiirust suju- valt reguleerida. – Vältige pedaali järsku tõmbamist, sest see võib kahjustada hüdraulikaseadet. Vabastage gaasipedaal, masin pidur- dab automaatselt ja jääb seisma. Märkus: Vajutus piduripedaalile suuren- dab pidurdusjõudu. Ülesõitmine paigalolevatest kuni 70 mm ta- kistustest: sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 70 mm ta- kistustest: Takistustest tohib üle sõita ainult sobiva kaldpinna abil. TÄHELEPANU Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigasta- da. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Märkus: Töö käigus tuleks toolmufiltrit re- gulaarsete ajavahemike tagant puhastada. Märkus: Kui peentolmu sisaldavas kesk- konnas töötatakse sageli, tuleb filtrit sage- damini puhastada. 1 Pöördharja juhthoob ja külgharja 2 Prahimahuti juhthoob 3 Pöördharja juhthoob 4 Mahuti klapi juhthoob Pöördharja juhthoob ja külgharja Juhthoob (1) ette: pöördhari sisse ja külghari alla ja sisse. Juhthoob (1) taha: pöördhari sisse. Prahimahuti juhthoob Prahimahuti juhthoob (2) ette: Prahima- huti langeb alla. Prahimahuti juhthoob (2) taha: Prahi- mahuti tõuseb üles. Pühkimisrulli juhthoob Pöördharja juhthoob (3) ette: pöördhari tõuseb ülespoole. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob Mahuti klapi juhthoob (4) ette: Prahima- huti klapp avaneb. Mahuti klapi juhthoob (4) taha: Prahi- mahuti klapp sulgub. Lülitage ventilaator sisse. Pinna puhastamisel: Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Servade puhastamisel: Pöördharja ja külgharja juhthoob (1) et- te: pöördhari sisse, külghari sisse ja al- la. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Lülitage ventilaator välja. Pinna puhastamisel: Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Mahuti klapi juhthoob (4) ette: Mahuti klapp avaneb. Servade puhastamisel: Pöördharja ja külgharja juhthoob (1) et- te: pöördhari sisse, külghari sisse ja al- la. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. OHT Vigastusoht! Tühjendamise ajal ei tohi prahimahuti pöördealas viibida inimesi või loomi. Ümberminekuoht! Paigutage seade tühjendamise ajaks tasasele pinnale. 몇 HOIATUS Muljumisoht! Ärge kunagi surutage kätt tühjendus- mehaanika hoovastikku. On keelatud viibida ülestõstetud mahuti all. TÄHELEPANU Vigastus- ja kahjustusoht! Pööratava pühkimisvaltsiga on võimalik tühjenduse käigus materjal eemale pai- sata. Hoida piisavat kaugust. Käivitage masin Masinaga sõitmine Edasisuunas sõitmine Tagurpidi sõitmine Käitumine sõidul Pidurdamine Takistustest ülesõitmine Pühkimisrežiim Juhthoob Kuiva pinna pühkimine Niiskete või märgade pindade pühkimine Pühkmemahuti tühjendamine 287ET- 7 Pöördharja ja külgharja juhthoovaga tõstmine: Juhthoob 1 keskmisesse asendisse ja juhthoob 3 ette. Sulgege mahuti klapp. Selleks juhthoob (4) taha. Tõstke prahimahuti üles. Selleks prahi- mahuti juhthoob (2) taha. Sõitke aeglaselt kogumismahuti lähe- dale. Seisupidur fikseerida Avage mahuti klapp. Selleks suruge mahuti klapi juhthoob (4) ette ja tühjen- dage prahimahuti. Sulgege mahuti klapp. Selleks tõmma- ke mahuti klapi juhthoob lõppasendini taha (4). Vabastage seisupidur. Sõitke aeglaselt kogumismahuti juurest minema. Langetage prahimahuti lõppasendisse alla. Selleks prahimahuti juhthoob (2) ette Vajutage piduripedaal alla. Seisupidur fikseerida Keerake süütevõti asendisse "0" ja tõm- make võti ära. OHT Transpordikahjustused! Järgida nõlvadel või sõidukitel transpor- tides seadme tühikaalu (transpordi- mass). Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega. Kinnitage seadme rattad kiiludega. Pühkimismasina transportimisel ühen- dada aku lahti. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Seisake pühkimismasin tasasel pinnal kuivas, jäävabas keskkonnas. Kaitsta tolmu eest kattematerjaliga. Tõstke pühkimisvalts ja külgmised har- jad üles, et harjastie mitte vigastada. Sulgege mahuti klapp. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Kindlustage pühkimismasin veerema- hakkamise vastu. Kui pühkimismasinat ei kasutata pikemat aega, järgida täiendavalt: Puhastage pühkimismasinat seest ja väljast. Tõmmake akupistik masinalt ära. Laadige akut ja seejärel uuesti umbes iga 2 kuu tagant. TÄHELEPANU Vigastusoht! Tolmufiltrit mitte pesta. Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). OHT Vigastusoht! Kandke tolmukaitsemaski ja kaitsepril- le. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Märkus: Ärge kasutage agressiivseid pu- hastusvahendeid. Märkus: Töötundide loendur näitab hool- dusvälpade aega. Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Igapäevane hooldus: Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas. Iganädalane hooldus: Kontrollige hüdrosüsteemi. Kontrollige hüdroõli taset. Kontrollige pidurivedeliku taset. Kontrollige tihendliiste kulumise osas, vajadusel vahetage välja Kontrollige mahuti klappi ja määrige. Hooldus vastavalt kulumisele: Vahetage välja tihendliistud. Reguleerige külgmisi tihendeid või va- hetage välja. Vahetage välja pühkimisvalts. Vahetage välja külgmine hari. Märkus: Kirjeldust vt peatükist "Hooldus- tööd". Hooldus 50 töötunni järel: Laske esimene ülevaatus teostada vas- tavalt hooldusraamatule. Hooldus 250 töötunni järel: Laske ülevaatus teostada vastavalt hooldusraamatule. Märkus: Et garantiiõigus säiliks, tuleb ga- rantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditee- nindusel vastavalt hooldusvihikule. Ettevalmistus: Pange pühkimismasin tasasele pinna- le. Keerake süütevõti asendisse "0" ja tõm- make võti ära.

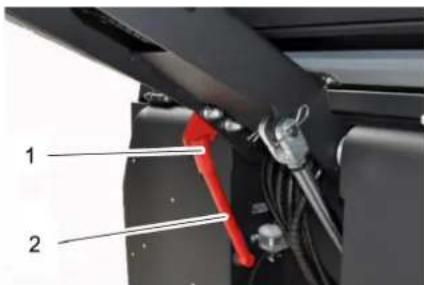

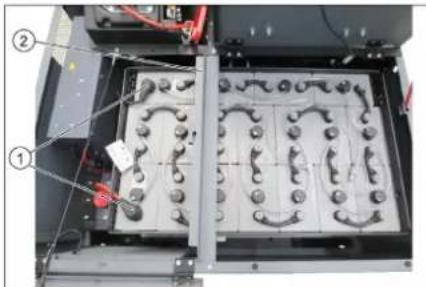

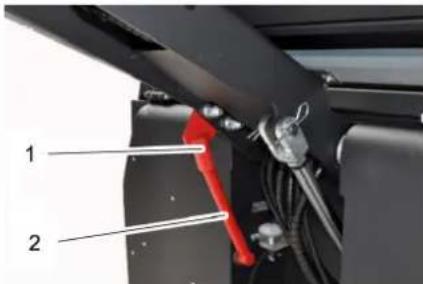

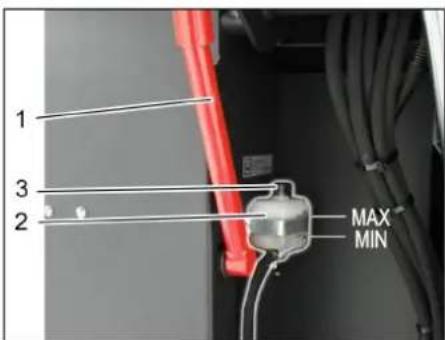

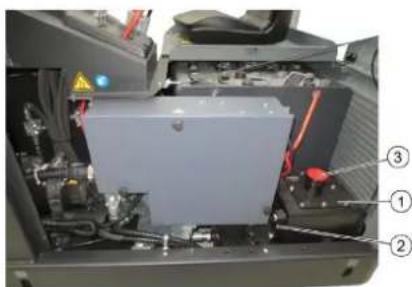

Seisupidur fikseerida OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. 1 Kinnituslati hoidik 2 Kinnituslatt Üleval toimuva tühjendamise jaoks lü- kake kinnituslatt üles ja torgake hoidi- kusse (fikseeritud). TÄHELEPANU Pidage akude paigaldamisel silmas aku- pooluste orientatsiooni. Poolused paigal- datakse sõidusuunas vasakule. Akusid on võimalik vahetada vaid komplek- tina. Vahetamise võib teostada vaid kvalifit- seeritud spetsialist. Seadme väljalülitamine Transport Ladustamine/seiskamine Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hooldus Hooldustööd Üldised ohutusnõuded Akude vahetamine 288 ET- 8 Suure kaalu tõttu (450 kg) peab tõstmist tegema kraanaga. Märkus: Risttala tuleb enne aku vahe- tamist maha kruvida. 1 Akupoolus - sõidusuunas vasakul 2 Risttala Akut maha monteerides tuleb jälgida, et kõigepealt ühendataks lahti miinuskaa- bel. Kinnitage kraana trossid akukomplekti 4 aasa külge ja tõstke akud ettevaatli- kult välja. OHT Vigastusoht! Kui prahimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt. Tegeleda kindlustusega väljaspool ohupiirkonda. 1 Kinnituslati hoidik 2 Pidurivedeliku mahuti 3 Lukustatav kaas Sõitke prahimahuti üles ja kinnitage kin- nituslatiga, selleks vt peatükki „Pahima- huti tühjendamine“ Kontrollige, kas pidurivedeliku mahutis on piisavalt pidurivedelikku. Märkus Täitetase peab jääma min ja max vahe- le. Vajadusel lisada kaubandusest müüda- vat DOT-pidurivedelikku. MÄRKUS Prahimahuti ei tohi olla üles tõstetud. Avage mootorikate. 1 Hüdroõli paak 2 Kontrollaken 3 Kaas, õli täiteava Kontrollige aknast hüdroõli taset. – Õlitase peab olema "MIN"- ja "MAX"-tä- hise vahel. – Kui õlitase on "MIN"-tähisest allpool, tu- leb hüdroõli juurde valda. Kruvige maha õli täiteava kaas. Puhastage täiteala. Lisage hüdroõli. Õlisort: vt "Tehnilised andmed" Kruvige peale õli täiteava kaas. Seisupidur fikseerida Käivitage mootor. Hüdrosüsteemi hooldust teostab ainult Kärcheri klienditeenindus. Kontrollige kõigi hüdraulikavoolikute ja liitmike tihedust. Istuge juhiistmele. Viige sõidusuuna valiku lüliti keskmisse asendisse. Keerake süütevõti asendisse "I". Tõstke prahimahuti lõpuni üles. Keerake süütevõti asendisse "0" ja tõm- make võti ära. Seisupidur fikseerida Paigaldage üleval toimuva tühjenduse jaoks kinnituslatt. Eemaldage pühkimisvaltsilt paelad või nöörid. Võtke kinnituslatt välja. Pange süütevõti süütelukku. Keerake süütevõti asendisse "I". Langetage prahimahuti lõpuni alla.

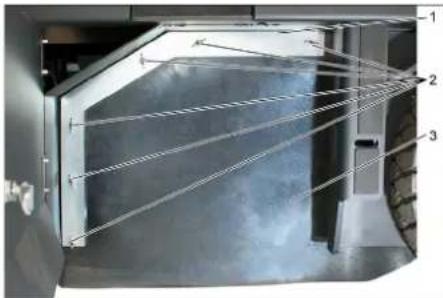

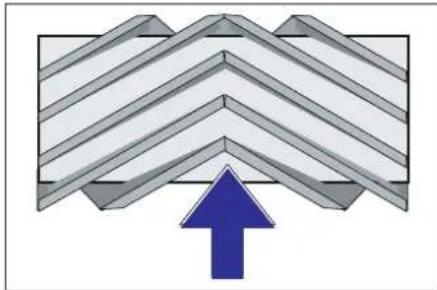

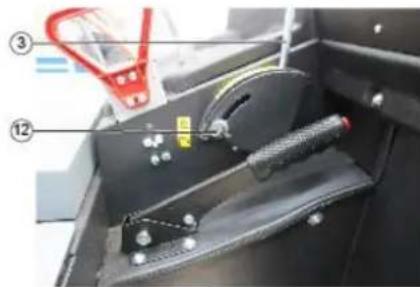

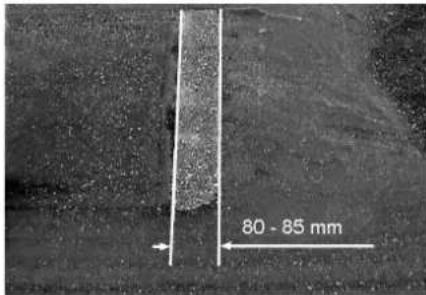

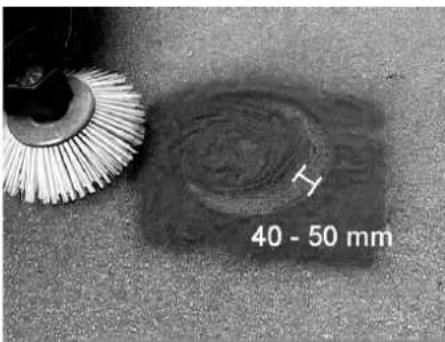

Keerake süütevõti asendisse "0" ja tõm- make võti ära. 1Võti 2 Küljepaneel Tõstke prahimahuti üles ja toestage kinnituslatiga. Avage võtmega külgmised katted. 1 Kinnitusklamber 2 Tiibmutter 3 Külgmine tihend Kruvige tiibmutrid maha. Võtke kinnitusklamber ära. Lükake külgmine tihend välja. Keerake välja pühkimisvaltsi kinnitus- pesa kruvi ja lükake kinnituspesa välja. Võtke pühkimisvalts välja. Pühkimisvaltsi paigaldusasend sõidusuu- nas (pealtvaade) Märkus: Uut pühkimisvaltsi paigaldades jälgige harjaste asendist. Paigaldage uus pühkimisvalts. Pühki- misvaltsi sooned tuleb panna vastas- oleva nookuri nukkidele. Märkus: Pärast uue pühkimisvaltsi paigal- damist tuleb pühkimistaset uuesti regulee- rida. Märkus: Pühkimiskõrguseks on tehases seadistatud 80 mm, pühkimisvaltsi kulumi- se korral saab seda sujuvalt reguleerida. Rehvirõhu kontrollimine. Lülitage välja puhur. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Pöördharja ja külgharja juhthoob (1) ta- ha: pöördhari sisse. Pöördharja juhthoob (3) taha: pöördhari langeb allapoole. Laske pöördharjal ca 10 sekundit tööta- da. Pöördharja ja külgharja juhthoob (1) keskmisesse asendisse. Pöördharja juhthoob (3) ette: pöördhari tõuseb ülespoole. Tõstke prahimahuti üles. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Kontrollige pidurivedeliku taset ja lisage pidurivedelikku juurde Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli Hüdrosüsteemi kontrollimine Pühkimisvaltsi kontrollimine Pühkimisvaltsi väljavahetamine Pühkimisvaltsi pühkimistaseme kontrollimine ja reguleerimine 289ET- 9 Pühkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm. Avage kulumist reguleeriv stoppkruvi (12) ja seadistage. Stoppkruvi ülespoole: kitsam pühkimis- ala. Stoppkruvi allapoole: laiem pühkimis- ala. Keerake stoppkruvi uuesti kinni. Kontrollige pöördharja pühkimisala uuesti, nagu juba kirjeldatud. Tõstke külgmine hari üles. Sõitke pühkimismasin tasasele ja sile- dale pinnale, mis on märgatavalt tolmu- ne või kriidine. Laske külghari juhthoova abil alla ja las- ke ca 10 sekundit töötada. Tõstke külgmine hari üles. Sõitke masin tagurpidi minema. Kontrollige pühkimistaset. Pühkimistaseme laius peaks olema 40- 50 mm. Korrigeerige pühkimisasendit kahest seadekruvist. Kontrollige pühkimistaset. OHT Vigastusoht! Kui prahimahuti on üles tõste- tud, tuleb alati paigaldada kinnituslatt. Tõstke prahimahuti üles ja fikseerige kinnituslatiga. Üleval toimuva tühjendamise jaoks lü- kake kinnituslatt üles ja torgake hoidi- kusse (fikseeritud). 1 Kinnituslati hoidik 2 Kinnituslatt Avage külgmine kate nagu kirjeldatud peatükis „Pühkimisvaltsi vahetamine“. Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit. Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13). Suruge külgmine tihend niipalju alla (piklik auk), kuni see on põrandast 1 - 3 mm kaugusel. Keerake kinnitusplaat kinni. Korrake protseduuri seadme teisel kül- jel. Lülitage sisse käsitsi filtripuhastus. 몇 HOIATUS Vigastusoht! Filtrimooduliga töötades kandke tolmu- kaitsemaski. Järgige peene tolmu käsit- semises ohutuseeskirju. Tolmufiltri puhastamiseks vajutage filtri- puhastusseadise klahvi. Tühjendage pühkmemahuti. 1 Seadme katte lukk 2 Seadme kate 3Filtrikate Avage lukk. Selleks keerake tähtkruvi välja. Keerake seadme kate ette. 1 Lukk, filtrikate (2x) 2Filtrikate Avage lukk. Avage filtrikate. 1 Risttoed 2 Tolmufilter Kontrollige tolmufiltrit, vajadusel puhas- tage või vahetage välja. Märkus Tolmufiltrit vahetada võib ainult Kärche- ri klienditeenindus. Pange filtrikate peale ja lukustage see. Kruvige prožektorid maha. Võtke prožektorid välja ja ühendage pistik lahti. Märkus: Jätke meelde pistikute asukohad. Võtke prožektorid koost lahti. Tõmmake prožekjtori korpus lahti, hoi- des seda horisontaalselt, sest lambi sõlm ei ole kinnitatud. Külgmise harja pühkimistaseme kontrollimine ja reguleerimine Külgmiste tihendite reguleerimine Tolmufiltri manuaalne puhastamine Tolmufiltri kontrollimine/vahetamine Prožektori hõõglambi (variant) vahetamine

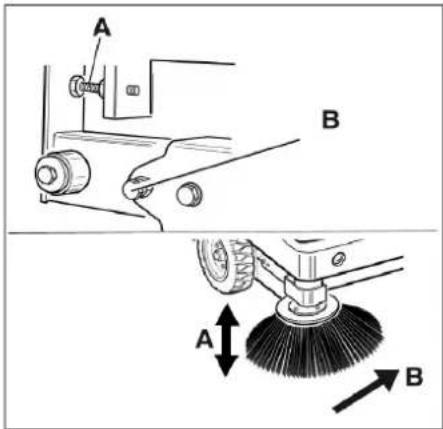

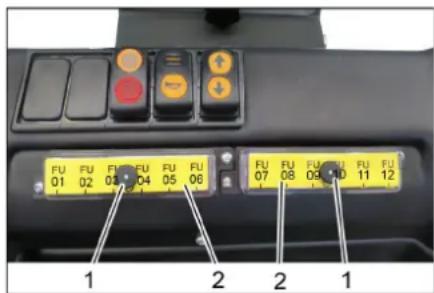

290 ET- 10 Vabastage kinnitusklamber ja võtke hõõglamp välja. Paigaldage uus hõõglamp. Vastupidises järjekorras kokku panna. Märkus: Suunatule hõõglambi vahetami- seks eemaldage suunatule klaas korpuselt. 1Mutter 2 Kaitsmekasti kaas Keerake rihvelmutter välja Avage kaitsmekasti kaas. Kontrollige kaitsmeid. Vahetage rikkis kaitsmed välja. Märkus: Kasutage ainult sama võimsu- sega kaitsmeid.

• Neid kaitsmeid tohib vahetada vaid klien- diteenindus, kuna vajalik on kontrollida ka võimalikke vigu seadmel. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Suunatule hõõglambi (variant) vahetamine Kaitsete vahetamine FU01 Turvarelee Gaasipedaal 3 A FU02 Multifunktsionaalne näidik 5 A FU03 Aku väljalülitamine 3 A FU04 Sõidusuuna lüliti 3 A FU05 Sõidu juhtimine 3 A FU06 Vibraatori süsteem 15 A FU07 Imamissüsteemi juhti- mine 3 A FU08 Vilkur 7.5 A FU09 Helisignaal 7.5 A FU10 Valgustus 15 A FU11 Klaasipuhasti 3 A FU12 Juhikabiin (variant) 10 A FU 13* Veomootor 125 A FU 14* Elektrimootor 100 A FU 15* Imiventilaator 20 A ELi vastavusdeklaratsioon Toode: Imur-pühkija istmega Tüüp: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0 Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2000/14/EÜ Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: 88 Garanteeri- tud:

Chairman of the Board of Management Director Regulatory Affairs & Certification 291ET- 11 Abi häirete korral Rike Kõrvaldamine Masin ei sõida või sõidab ainult aeglaselt Istuge juhiistmele, aktiveeritakse istme kontaktlüliti Laske veomootori kaitset FU 13 kontrollida klienditeeninduses Akut laadida või aku vahetada Vabastage seisupidur Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Vilistav heli hüdraulikas Lisage hüdraulikavedelikku Teatage Kärcheri klienditeenindusele Harjad pöörlevad ainult aeglaselt või üldse mitte Kontrollige, kas seadmesse ei ole mähkunud linte või nöörijuppe. Teatage Kärcheri klienditeenindusele Harjas vähe imemisjõudu või puu- dub see üldse Filtri puhastamine Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Külgmiste tihendite reguleerimine Lülitage ventilaator sisse Puhastage tolmufiltrit Vahetage välja filtri tihendid Teatage Kärcheri klienditeenindusele Pühkimismoodul lätab prahti maha Tühjendage pühkmemahuti Puhastage tolmufiltrit Pühkimisvaltsi väljavahetamine Reguleerige pühkimistaset Vahetage välja rahimahuti tihendusribad Kõrvaldage pühkimisvaltsi blokeering Teatage Kärcheri klienditeenindusele Prahimahuti ei tõuse üles või ei lange alla Kontrollige kaitsmeid. Eemaldage kaitsme tugi harja hoidikult Teatage Kärcheri klienditeenindusele Prahimahuti pöörleb liiga aeglaselt või üldse mitte Teatage Kärcheri klienditeenindusele Häired hüdrauliliselt liikuvate osa- de töös Teatage Kärcheri klienditeenindusele Tehnilised andmed KM 120/250 R Bp KM 120/250 R Bp Pack Masina andmed Sõidukiirus, edasi km/h 6 6 Sõidukiirus, tagasi km/h 3 3 Tõusuvõime (maks.) -- 14% 14% Kaetav pind ilma külgmiste harjadeta m

/h 5400 5400 Kaetav pind 1 külgmise harjaga m

/h 7200 7200 Töölaius ilma külgmise harjata mm 900 900 Töölaius 1 külgmise harjaga mm 1200 1200 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3 Kasutusaeg täislaetud aku korral h -- 3,5 Elektrisüsteem Aku võimsus V, Ah -- 36, 360 Akude komplekt kg -- 450 Hüdrosüsteem Kogu hüdrosüsteemi õlikogus l 25 25 Õlikogus hüdropaagis l 20,5 20,5 Hüdraulikaõli tüüp -- HV 46 HV 46 Pühkmemahuti Maks. tühjenduskõrgus mm 1400 1400 292 ET- 12 Prahimahuti maht l 250 250 Pühkimisvalts Pühkimisvaltsi läbimõõt mm 300 300 Pühkimisvaltsi laius mm 900 900 Pöörete arv 1/min 325 325 Pühkimistase mm 80 80 Külgmine hari Külgmise harja läbimõõt mm 600 600 Pöörete arv (sujuv) 1/min 61 61 Täiskummist rehvid Suurus ees -- 15-4,5 x 8 15-4,5 x 8 Suurus taga -- 15-4,5 x 8 15-4,5 x 8 Pidur Esirattad -- mehhaaniline mehhaaniline Tagaratas -- Elektriline Elektriline Filtri- ja imisüsteem Mudel -- Kottfilter Kottfilter Pöörete arv 1/min 2800 2800 Peentolmu filtri pind m

6,0 6,0 Imisüsteemi nominaal-alarühk mbar 15,5 15,5 Imisüsteemi nominaal-mahtvool m

/h 800 800 Vibraatori süsteem -- Elektrimootor Elektrimootor Ümbritseva keskkonna tingimused Temperatuur °C -5 kuni +40 -5 kuni +40 Õhuniiskus, mitteniisutav % 0 - 90 0 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Müraemissioon Helirõhu tase L

dB(A) 90 90 Seadme vibratsioonid Käte/käsivarte vibratsiooniväärtus m/s
