ПОСІБНИК КОРИСТУВАЧА KM 120250 R Bp Classic Kärcher

Запуск прибора..... RU 7

→ Зарядить аккумулятор.

Эксплуатация

→ Проверете рефлектора за метене.

40 - 50 mm

Загальні вказівки ..... UK 1

Захист навколишнього се-

редовища ..... UK 1

Гарантія..... UK 1

Обладнання та запасні ча-

СТИНИ ..... UK 1

Знаки у посібнику ..... UK 1

Символи на пристрої .. UK 1

Правильне застосування....UK 2

Умисне неправильне за-

стосування ..... UK 2

Підходящі поверхні ... UK 2

Правила безпеки ..... UK 2

Вказівки з безпеки під час

експлуатації ..... UK 2

Вказівки з безпеки в ре-

жимі руху..... UK 3

Вказівки з безпеки для при-

строїв, що працюють від

акумуляторної батареї. UK 3

Машини з підйомником

контейнера ..... UK 3

Пристрій із захисним да-

хом водія..... UK 3

Вказівки з безпеки під час

транспортування машини UK 3

Вказівки з безпеки під час

догляду та технічного об-

слуговування ..... UK 3

Призначення.....UK 3

Вказівки при розвантаженні . UK 3

Елементи управління і фун-

кціональні вузли. ..... UK 4

Зображення підмітальної

машини ..... UK 4

Панель управління....UK 4

Перед початком роботи.....UK 5

Зафіксувати/відпустити

стоянкове гальмо ..... UK 5

Введення в експлуатацію ... UK 5

Загальні вказівки ..... UK 5

Перевірка і технічне обсл

говування ..... UK 5

Вказівки з техніки безпеки

щодо акумуляторів.... UK 5

Зарядити акумулятори. UK 5

Експлуатація..... UK 6

Настроїти положення

сидіння водія.....UK 6

Запустити пристрій. . . . UK 6

Пересування на приладі UK 6

Підмітання.....UK 6

для сміття ..... UK 7

Вимкнути пристрій .... UK 7

Транспортування ..... UK 7

Зберігання/Виведення з екс-

плуатації ..... UK 7

Догляд та технічне обслугову-

вання.....UK 7

Загальні вказівки ..... UK 7

Чищення ..... UK 8

Періодичність технічного

обслуговування ..... UK 8

Профілактичні роботи . UK 8

Заява при відповідність Євро-

пейського співтовариства ... UK

Допомога у випадку непола-

док. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UK 12

Технічні характеристики .... UK 12

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Загальні вказівки

Якщо при розпакуванні були виявлені пошкодження від транспортування, не-гайно сповістіть про це магазин, де ви купили прилад.

– Нанесені на пристрій попереджу- вальні знаки та таблички дають важ- ливі вказівки для безпечної експлуа- тації пристрою.

– Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, які можуть перероблятися та підлягають передачі в пункти прийому вторинної сировини. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Батареї, мастило, пальне та схожі матеріали не повинні потрапити у навколишнє середовище. Ці матеріали потрібно утилізувати через відповідні збиральні пункти.

Інструкції із застосування компонен- тів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Обладнання та запасні частини

△НЕБЕЗПЕКА

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.

– Можно використовувати лише те обладнання та запасні частини, що дозволені для використання виробником. Оригінальне обладнання та

оригінальні запасні частини є гарантією того, що пристрій буде працювати безпечно та справно.

– Подальша інформація по запасним частинам є на сайті

www.kaercher.com в розділі Сервіс.

Знаки у посібнику

△НЕБЕЗПЕКА

Запобігає про небезпеку, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

△ПОПЕРЕДЖЕННЯ

Запобігає про потенційно можливу не- безпечну ситуацію, що може призвести до тяжких травм чи смерті.

△ОБЕРЕЖНО

Вказівка відносно потенційно можливої небезпечної ситуації, що може призвести до легких траєм чи спричинити матеріальні збитки.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Символи на пристрої

	Небезпека опіку об гарячу поверхню!! Перед початком обслуговування приладу слід дати вихлопній трубі охолодитись.
	Роботи із пристроєм слід завжди проводити тільки у відповідних за-хисних рукавицях.
	Небезпека затискання рухливими деталями автомобіля
	Небезпека одержання травми від рухливих частин. Не торкатися.
	Небезпека пожежі. Не допускати всмоктування палаючих або тліючих предметів.
	Затиск для ланцюга / точка розташування крану
	Точки підйому для до-мкрата
	Максимальний нахил поверхні при русі з під-нятим бункером.
	У напрямку руху допускається їзда по схилах до 14 %.
	Увага, обертова щітка (дотримуватися напряму обертання).
	Запобігання про небезпеку поразки електричним струмом!
	Дотримуватись вказіє-ки!
	Повертати повільно!
	Прочитайте посібник з експлуатації та дійте згідно з його положеннями.
	Небезпека пошкодження!Пиловий фільтр промивати не потрібно.

Правильне застосування

Підмітальну машину призначено для професійного використання під час прибирання поверхонь, наприклад, в таких галузях застосування:

■ Стоянки
■ Виробничі споруди
■ Території логістичних служб
■ Готелі
■ Роздрібна торгівля
■ Території складських приміщень
■ Тротуари

– Ця сміттєзбиральна машина призначена для підмітання забруднених поверхонь у приміщенні й на вулиці.
– Перед використанням перевірте на- лежний стан та безпеку пристрою та обладнання. Якщо обладнання зна- ходиться у небездоганному стані, його не можна використовувати.
– Використовуйте цю підмітальну машину тільки згідно з інструкцією по експлуатації.
– Забороняється вносити зміни в при- лад.
– Пристрій призначений тільки для роботи на поверхнях, зазначених у даному посібнику з експлуатації.
– Прилад може пересуватися тільки по поверхнях, допущених для використання підмітальних машин керівництвом підприємства або їхнім представником.

– Як загальне правило діє наступне: не допускати зіткнення приладу з легко-займистими речовинами (небезпека вибуху/пожежі).

Умисне неправильне застосування

Забороняється підбирання/всмоктування вибухонебезпечних рідин, горючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та мазуту, які можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям, а також ацетону, нерозведених кислот та розчинників, оскільки вони пошкоджують матеріали пристрою.
→ Забороняється прибирання/всмокту- вання реактивного металевого пилу (наприклад, алюмінію, магнію, цинку) в з'єднанні з сильними лужними або кислотними засобами для чищення.
→ Не допускати підмітання/всмоктування палаючих або тліючих предметів.
→ Цей пристрій не призначено для збирання небезпечних для здоров'я речовин.
→ Забороняється його зберігання у не- безпечних місцях. Заборонено вико- ристовувати пристрій у вибухонебез- печних приміщеннях.
→ Не дозволяється брати із собою супровідних осіб.
→ Не дозволяється штовхати/тягнути або транспортувати предмети за допомогою даного пристрою.

Підходящі поверхні

– Асфальт
– Промислові підлоги
– Суцільна (наливна) підлога
- Бетон
- Б р у щ а т к а

Правила безпеки

Вказівки з безпеки під час експлуатації

→ Для дотримання параметрів по- вітря і шляхів витоку пристрій за- боронено експлуатувати на висоті понад 2000 метрів над рівнем моря.
→ (Дійсно тільки для Фінляндії) Якщо пристрій оснащений шлангом з ПВХ, його заборонено використовувати за низьких температур навколишнього середовища (нижче 0 °C). У разі виникнення питань щодо пристрою звертатися до компанії Kärcher.
→ Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати.
→ У разі використання пристрою у небезпечній ділянці (наприклад, бензоколонка) необхідно дотримуватися відповідних інструкцій з техніки безпеки. Заборонено використовувати

пристрій у вибухонебезпечних приміщеннях.

△НЕБЕЗПЕКА

Небезпека травмування!

→ Не використовувати пристрій без захисного даху в зонах, де існує небезпека падіння предметів на оператора.
→ Користувач повинен використо- увати пристрій у відповідності до інструкції. Вона повинна враховува- ти умови місцевості, під час роботи з пристроєм необхідно звертати увагу на третіх осіб, особливо на ді- тей.
→ Також слід дотримуватися всіх правил і норм стосовно транспортних засобів.
→ Перед початком роботи оператор повинен переконатися в тому, що всі запобіжні пристрої знаходяться на місці і працюють належним чи- ном.
→ Оператор пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна.
→ Стежити за тим, щоб оператор носив щільно прилеглий одяг. Носити міцне взуття й уникати носіння вільного одягу.
→ Перед початком руху перевірити мертву зону (наприклад, на наявність дітей). Забезпечити достатній огляд!
→ Не можна залишати пристрій без нагляду під час роботи мотора. Обслуговуючому персоналу дозволяється залишати пристрій тільки після того, як двигун буде зупинено, пристрій захищенийвід випадкового переміщення і ключ вийнятий.
→ Щоб уникнути несанкціонованого використання пристрою слід вийма- ти ключ.
→ Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати його.
→ Цій пристрій не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або з відсутністю досвіду й/або відсутністю знань, за винятком випадків, коли за ними стежить відповідальна за безпеку особа або вони одержують від неї вказівки по застосуванню пристрою.
→ Необхідно стежити за дітьми, щоб вони не грали із пристроєм.

ОБЕРЕЖНО

Небезпека ушкодження! Не допускати попадання в пристрій стрічок, вірьовок або дроту, оскільки вони можуть намотатися на вал, що підмітає.

Вказівки з безпеки в режимі руху

△НЕБЕЗПЕКА

Небезпека поранення! Перевірити здатність поверхні перед їздою.

△НЕБЕЗПЕКА

Небезпека нещасного випадку, небезпека ушкодження!

Небезпека перекидання приладу на за- надто крутих схилах.

– У напрямку руху допускається їзда по схилах до 14 %.

Небезпека перекидання на поворотах під час руху на високій швидкості (особливо на поворотах вліво).

– На поворотах слід сповільнювати швидкість руху.

Небезпека перекидання на нестабільному ґрунті.

– Дозволяється переміщати прилад тільки на міцній підставці.

Небезпека перекидання приладу при великому бічному крені.

– У напрямках, поперечних до напрямку руху, допускається пересування апарата тільки по схилах до макс. 10%.

Вказівки з безпеки для пристроїв, що працюють від акумуляторної батареї

Вказівка: Право на гарантійне обслуговування зберігається тільки у випадку використання акумуляторів і зарядних пристроїв, що рекомендує фірма Kärcher.

– Слід обов'язково дотримуватися інструкції по експлуатації від виробника акумулятора й зарядного пристрою. Дотримуйтесь вказівок законодавства по обігу з акумуляторами.

– Ніколи не залишайте розряджений акумулятор і якомога швидше знову зарядіть його.

– Підтримуйте акумулятори завжди в чистому й сухому стані щоб уникнути витоку струму Захищати від влучення бруду, наприклад, металевого пилу.

– Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху.

– У жодному разі не орудувати з во- гнем, іскрити або курити поблизу аку- мулятора або в акумуляторній. Не- безпека вибуху.

– Не доторкатися до гарячих вузлів, наприклад, до приводного двигуна (небезпека опіку)

– Будьте обережні при роботі з акумуляторним електролітом. Дотримуйте відповідних правил техніки безпеки!

– Використані акумулятори варто утилізувати, відповідно до Директиви ЄС 91/ 157 EWG, без шкоди для навколишнього середовища.

Машини з підйомником контейнера

△НЕБЕЗПЕКА

Небезпека травмування!

→ Під час робіт з підйомником контейнер необхідно повністю підняти та зафіксувати.

→ Виконувати захист тільки ззовні небезпечної зони.

Пристрій із захисним дахом водія

ПОВІДОМЛЕННЯ

Захисний дах (опція) забезпечує захист водія від падіння крупних предметів. Але він не може захистити при перевертанні!

→ Щодня перевірятивахисний навіс на відсутність пошкоджень.
→ У разі пошкодження захисного навісу, в тому числі окремих елементів, необхідно замінити весь захисний навіс.
→ Будь-яка модифікація захисного навісу і встановлення елементів, деталей і вузлів, відмінних від дозволених компанією Kärcher, не допускаються і можуть обмежувати функцію захисного навісу.

Вказівки з безпеки під час транспортування машини

→ Звертати увагу на власну масу (транспортна вага) пристрою під час транспортування на тримачі або на транспортних засобах.
→ Під час транспортування пристрою витягти штекер акумулятора і надійно закріпити пристрій.

Вказівки з безпеки під час догляду та технічного обслуговування

→ Перед очищенням і проведенням технічного обслуговування пристрою, заміною деталей або настроювання на інші функції, пристрій слід виключити та вийняти ключ.
→ У пристроях з тяговим акумулятором під час проведення будь-яких робіт з технічного обслуговування і ремонту акумулятор необхідно від'єднати від електричної системи пристрою через точку роз'єднання акумулятора (штекер акумулятора).
→ При роботі з електричною установкою необхідно від'єднати акумуляторну батарею.
Для цього спочатку від'єднати негативний полюс, а потім позитивний.
Підключення здійснюється у зворотному порядку. Спочатку під'єднати позитивний полюс, а потім негативний.
→ Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

→ Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки.
→ Робити перевірку на предмет безпеки у відповідності до діючих місцевих директив для нестаціонарних пристроїв, що використовуються у промисловості.
→ Роботи з пристроєм необхідно за- вжди проводити у спеціальних пер- чатках.

Призначення

Машина, що підмітає, направляє сміття безпосередньо в резервуар для збору сміття.

– Обертовий вал, що підмітає направляє сміття прямо в резервуар для збору сміття.
– Бічна щітка підмітає кути й краї поверхні, що підмітається, і доставляє сміття в зону роботи вала, що підмітає.
– Дрібний пил всмоктується всмокту- вальним вентилятором через фільтр для пилу.

Вказівки при розвантаженні

⚠Небезпечно

Небезпека для здоров'я, небезпека ушкодження!

При вантаженні слід звернути увагу на вагу пристрою.

Bara (без акумуляторних ба-тарей)	750 kg*
Bara (з акумуляторними бата-реями)	1200 kg*

* Зі встановленим монтажним комплектом вага пристрою, відповідно, стає ще значнішій.

→ Не використовувати вилковий навантажувач.

→ При завантаженні пристрою використовувати відповідні сходні або кран.

→ При використанні сходень слід звернути увагу на наступне: Дорожній просвіт 70 мм

→ Якщо пристрій постачається на під- доні, необхідно спорудити з прикла- дених дощок рампу для з'їзду. Інструкції можна знайти на стор. 2 (на внутрішній стороні кришки).

Важливо: кожна дошка має бути за- кріплена за допомогою 2 гвинтів.

Елементи управління і функціональні вузли

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Зображення підмітальної машини Панель управління

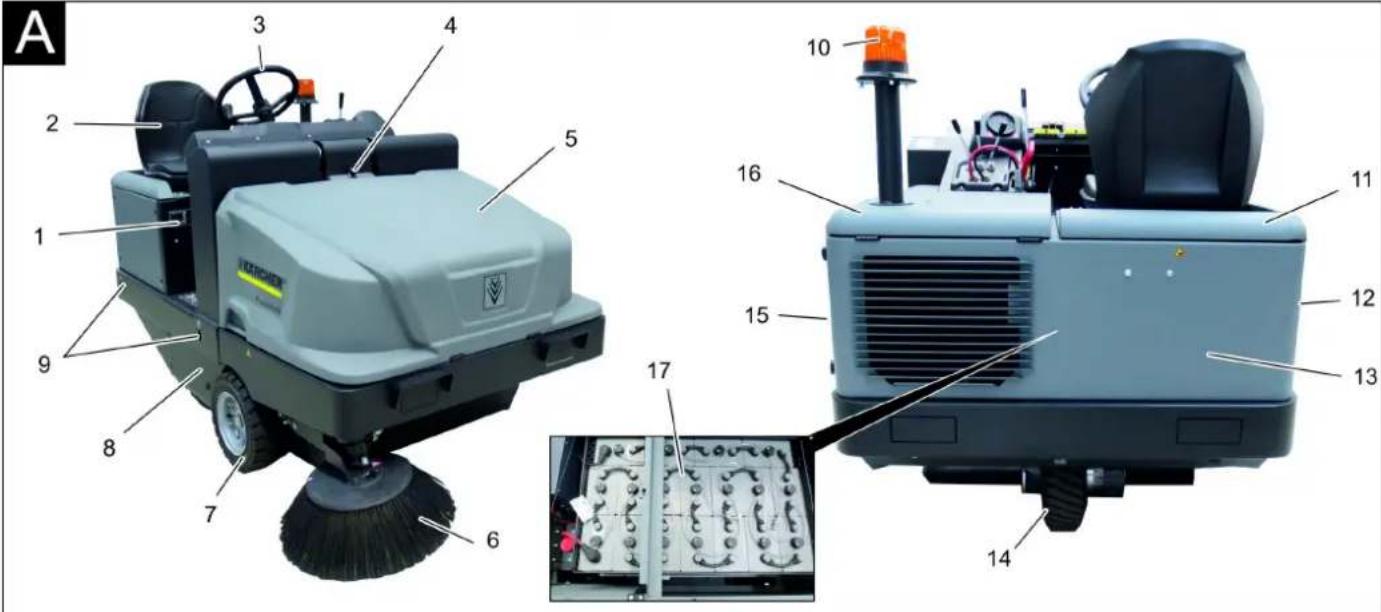

Малюнок A

1 Заводська табличка
2 Сидіння (з контактним перемикачем сидіння)
3 Кермове колесо
4 Блокування кришки пристрою
5 Кришка пристрою
6 Бічні щітки, праворуч
7 Переднє колесо
8 Вхідний отвір валу, що підмітає
9 Стійке місце кріплення
10 Проблисковий маячок
11 Кришка пристрою справа
12 Кришка, праворуч
13 Задній кожух
14 Повідне колесо
15 Кришка, ліворуч
16 Кришка зліва (кришка двигуна)
17 Комплект акумуляторів (тільки в комплекті поставки КМ 120/ 250 R Вр Pack)

Малюнок В

1 Важіль керування циліндричною і біч- ною щітками
Важіль уперед: увімкнення циліндричної щітки й опускання та увімкнення бічної щітки.
Важіль назад: увімкнення циліндричної щітки
2 Важіль керування резервуара для збору сміття Підйом/опускання ємності для збору сміття
3 Важіль керування циліндричної щітки Підйом/опускання циліндричної щітки
4 Важіль керування кришки резервуару Відчинити/зачинити кришку резерву- ару
5 Контрольні індикатори та дисплей
6 Вимикач нагнітача та чищення фільтра
Середнє положення: Чищення фільтра та нагнітач вимк.
Заднє положення: Нагнітач увімкн.

Переднє положення: Чищення фільтра увімки.

7 Вимикач звукового сигналу
8 3 а п о б і ж н и к и
9 Замок запалювання

Положення 0: Двигун вимкнений

Положення 1: Включити запалення

Положення 2: Запустити двигун

10 Перемикач напряму руху
11 Стояночні гальма

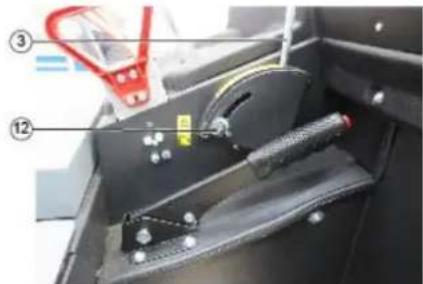

12 Регулювання зношення / площини підмітання циліндричної щітки
13 Штекерний роз'єм для акумуляторів

Педалі

Малюнок

1 Педаль гальма

2 Акселератор

Контрольні індикатори та дисплей

Малюнок D

1 Потужність акумуляторної батареї
2 Індикатор заряду акумулятора
3 Контрольна лампа режиму роботи
4 Контрольний індикатор габаритів
5 Контрольний індикатор (не підключений)

6 Контрольний індикатор ближнього світла
7 Контрольний індикатор (не підключений)
8 Контрольний індикатор напряму руху "Вперед"
9 Контрольний індикатор напряму руху "Назад"
10 Лічильник робочих годин

Перед початком роботи

Зафіксувати/відпустити стоянкове гальмо

→ Відпустити стоянкове гальмо, натискуючи при цьому на педаль гальма.
→ Зафіксувати стоянкове гальмо, нати- скуючи при цьому на педаль гальма.

Введення в експлуатацію

Загальні вказівки

→ Встановити машину, що підмітає, на рівній поверхні.
→ Витягнути ключ запалювання.
→ Зафіксуйте стояночну гальмівну систему.

Перевірка і технічне обслуговування

Щоденно перед початком експлуатації

→ Перевірити стан заряду акумулятора, при необхідності зарядити акумулятори (див. главу „Зарядження акумуляторів“).

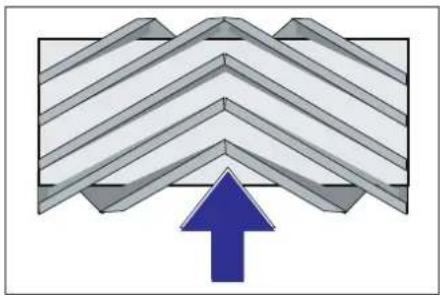

→ Перевірити вал, що підмітає і бічні щітки на зношування й наявність стрічок, що намоталися.
→ Перевірити колеса на наявність стрічок, що намоталися.
→ Перевірити стан всіх елементів управління.
→ Перевірити прилад на предмет пошкоджень.

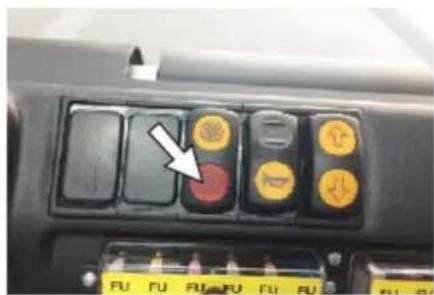

→ Виконати чищення фільтру для пилу за допомогою кнопки чищення фільтру.

Вказівка: Докладніше див. розділ "До- гляд та технічне обслуговування".

Вказівки з техніки безпеки щодо акумуляторів

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації пристрою!
	Носити захист для очей!
	Не допускати дітей до електроліту та акумуляторів!

	Небезпека вибуху!
	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління!
	Небезпека хімічних опіків!
	Перша допомога!
	Попереджувальне маркування!
	Утилізація!
	Не викидати акумулятор у контейнер для сміття!
	Запобігання про небезпеку поразки електричним струмом!

⚠️Обережно!

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з'єднувальні елементи.

⚠ Обережно!

Небезпека траемування! Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

⚠️Обережно!

Небезпека загоряння й вибуху!

– Забороняється паління й розведення відкритого вогню.
– Приміщення, у якому заряджаються акумулятори, повинне добре провітрюватися, тому що при зарядці виділяється газ, що легко вибухає.

⚠️Обережно!

Небезпека хімічних опіків!

• При влученні бризків електроліту в очі або на шкіру промити великою кількістю чистої води.
  – Після цього негайно звернутися до лікаря.
  – Брудний одяг запрати.

Зарядити акумулятори

ОБЕРЕЖНО

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію.

△НЕБЕЗПЕКА

Небезпека травмування! При роботі з акумуляторами слід дотримуватися правил техніки безпеки. Дотримуватися інструкції з експлуатації виробника зарядного пристрою.

Необхідно дотримуватися вказівок прикладеній інструкції з експлуатації, наданої виробником акумуляторів, і діями відповідно.

Заряджати акумулятори лише з допомогою відповідного зарядного пристрою.

⚠ Обережно!

Небезпека хімічних опіків. Доливання води в розряджений акумулятор може призвести до виливання електроліту! При поводженні з акумуляторним електролітом слід носити захисні окуляри та дотримувати приписання для запобігання травм і пошкоджень одягу. Бризки електроліту, що потрапили на шкіру або одяг, слід негайно змити великою кількістю води.

ОБЕРЕЖНО

Небезпека ушкодження. Для заливання в акумулятор використовувати лише дистильовану або знесолену воду (стандарт Союзу німецьких інженерів VDE 0510). Не використовувати добавки (так звані "поліпшуючі засоби"), в протилежному випадку втрачається право на гарантійне обслуговування.

Рекомендовані акумуляторні батареї, зарядні пристрої

	Номер замовлення
Блок акумуляторів36 В, 360 А/год (у відсіку, не обслуговується)*	6.654-282.0
Зарядний пристрій36 В, 50 А	6.654-283.0
* для роботи пристрою необхідно 1 блок акумуляторів

Застосування інших акумуляторів та за- рядних пристроїв не рекомендується і вирішується тільки після консультації з представниками сервісного центру KÄRCHER.

→ Витягнути акумуляторний штекер з машини та з'єднати зі штекером зарядного пристрою.
→ Підключити штекер зарядного пристрою до відповідної розетки на 16 А, зарядний пристрій самостійно почне процес зарядження.
→ Під час процесу зарядження тримати обидві кришки двигуна відкритими.
→ Вказівка: Після зарядки акумуляторів від'єднувати зарядний пристрій спочатку від мережі, потім від акумуляторів.

Перевірка й корегування рівня рідини в акумуляторі

ОБЕРЕЖНО

Обов'язково дотримуватися вказівок виробника акумуляторів і діяти відповідно до них.

Перевірити рівень зарядки акумулятора

– Індикатор ёмкості акумулятора в зеленої області: Акумулятор заряджений.

– Індикатор ёмкості акумулятора в жовтої області: Акумулятор заряджений наполовину.
– Індикатор ємкості акумулятора в чер- воної області: Акумулятор майже розряджений. Підмітання автоматично припиняється незабаром.
– Контрольна лампочка горить черво- ним кольором Акумулятор розряджений. Підмітан- ня автоматично припиняється (Про- довження роботи поворотного агрегату можливо тільки після заряд- ки акумулятора).
→ Перемістити прилад безпосередньо до станції зарядки, при цьому уника-ти підйомів.
→ Зарядити акумулятор.

Експлуатація

Настроїти положення сидіння водія

1 Важіль регулювання сидіння

2 С и д і н н я в о д і

→ Потягнути убік важіль регулювання сидіння.
→ Пересунути сидіння, відпустити важіль і дати йому зафіксуватися.
→ Переміщенням сидіння вперед/назад перевірити його фіксацію.

Запустити пристрій

Вказівка: Прилад оснащений контактною настилкою сидіння. При вставанні з сидіння водія пристрій відключається.

→ Зайняти місце на сидінні оператора.
→ Перевести перемикач напряму руху в середнє положення.
→ Зафіксуйте стояночну гальмівну систему.
→ Вставити ключ в замок запалення.
→ Повернути ключ запалювання в положення „I“.

Пристрій готовий до роботи.

→ Перевести ключ запалення в положення „II“.

Пристрій готовий до переміщення.

Вказівка: Індикатор ємкості акумулятора відображує фактичний стан заряду із затримкою в 10 секунд.

Пересування на приладі

→ Натиснути та утримувати педаль гальма.
→ Відпустите стоянкове гальмо

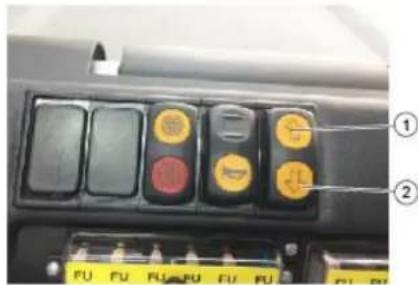

1 Напрямок руху Вперед 2 Напрямок руху «Назад»

їхати вперед

→ Перемикач напряму руху знаходиться в положенні "Вперед".
→ Плавно натиснути на педаль акселератора.

'ихати назад

⚠ Обережно!

Небезпека травмування! При русі назад небезпека не загрожує третім особам, якщо буде потреба, проінструктувати їх.

ОБЕРЕЖНО

Небезпека ушкодження! Перемикач напряму руху дозволяється активувати лише після зупинки пристрою.

→ Перемикач напряму руху знаходиться в положенні "Назад".
→ Плавно натиснути на педаль акселератора.

Характер руху

– 3 допомогою педалі акселератора можливо безступінчасте регулювання швидкості руху
– Варто уникати різкого натискання на педалі, тому що у цьому випадку гідравлічна система може бути пошкоджена.

Гальмування

→ При відпусканні педалі ходу, пристрій самостійно гальмує і зупиняється.
Вказівка:Дію гальма можна підсилити, натискує на ножне гальмо.

Подолання перешкод

Подолання нерухомих перешкод висотою до 50 мм:

→ Перешкоди слід проходити обережно, рухаючись вперед на повільній швидкості.
Подолання нерухомих перешкод висо- тою більше 70 мм:
→ Подібні перешкоди слід проходити тільки з використанням підходящої рампи.

Підмітання

УВАГА

Не допускати влучення в машину пакувальних стрічок, дроту й таке інше., тому що це може привести до ушкодження механізму, що підмітає.

Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами.

Вказівка: Під час роботи слід регулярно очищати фільтр для пилу.

Вказівка: При зростаючий роботі в зоні з дрібним пилом фільтр треба очищувати частіше.

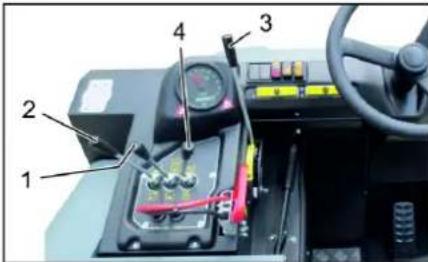

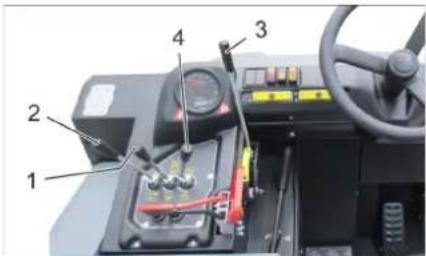

Важіль керування

1 Важіль керування циліндричною і бічною щітками
2 Важіль керування резервуара для збору сміття
3 Важіль керування циліндричної щітки
4 Важіль керування кришки резервуару

Важіль керування циліндричною і бічною щітками

→ Важіль керування (1) вперед: увімкнення циліндричної щітки й опускання та увімкнення бічної щітки.
→ Важіль керування (1), назад: уви- мкнення циліндричної щітки.

Важіль керування резервуара для збору сміття

→ Важіль керування резервуара для збору сміття (2) вперед: Резервуар для збору сміття опускається.
→ Важіль керування резервуара для збору сміття (2) назад: Резервуар для збору сміття піднімається.

Важіль керування вала, що підмітає

→ Важіль керування циліндричною щіткою (3) вперед: циліндрична щітка піднімається.
→ Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Важіль керування кришки резервуару

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара для збору сміття відкривається.
→ Важіль керування кришки резервуару (4) назад: Кришка резервуара для збору сміття закривається.

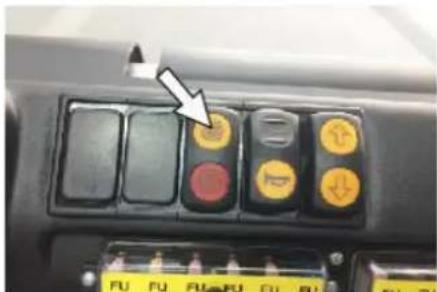

Підмітання сухої підлоги

→ Увімкнути нагнітач.
→ При підмітанні поверхонь:

Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара відкривається.
→ При чищенні країв: Важіль керування циліндричною та бічною щітками (1) вперед: цилін- дрична щітка вмикається, бічна щітка вмикається та опускається. Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Підмітання вологої або мокрої підлоги

→ Вимкнути нагнітач.
→ При підмітанні поверхонь:

Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Важіль керування кришки резервуару (4) вперед: Кришка резервуара відкривається.
→ При чищенні країв:

Важіль керування циліндричною та бічною щітками (1) вперед: циліндрична щітка вмикається, бічна щітка вмикається та опускається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

Спорожнити резервуар для сміття

⚠НЕБЕЗПЕКА

Небезпека травмування!

→ Під час випорожнення в зоні вивантаження резервуару для сміття забороняється перебування людей та тварин.

Небезпека перекидання!

→ Під час випорожнення ставити при- лад на рівній поверхні.

△ПОПЕРЕДЖЕННЯ

Небезпека здавлювання!

→ Ніколи не торкатися системи тя- гол механічної системи випорожнен- ня. Не стояти під піднятим резер- вуаром.

УВАГА

Небезпека травм та пошкоджень!

→ Під час спорожнення можливий ви- кид матеріалу вала, що підмітає. Дотримуватись достатньої від- стані.

→ Піднімання циліндричної і бічної щіток: важіль керування 1 по центру і важіль керування 3 вперед.
→ Щоб закрити кришку резервуару, важіль керування (4) перевести назад.
→ Щоб підняти резервуар для збору сміття, важіль керування резервуару для збору сміття (2) перевести назад.
→ Повільно під'їхати до резервуару для збору пилу.
→ Зафіксуйте стояночну гальмівну систему.
→ Щоб відкрити кришку резервуару, важіль керування кришки резервуару (4) перевести вперед і спорожнити резервуар для сміття.
→ Щоб закрити кришку резервуару, важіль керування кришки резервуару (4) перевести назад до фіксації в кінцевому положенні.
→ Відпустите стоянкове гальмо
→ Повільно від'їхати від резервуару для збору пилу.
→ Щоб опустити резервуар для збору сміття в кінцеве положення, важіль керування резервуара для збору сміття (2) перевести вперед

Вимкнути пристрій

→ Натиснути та утримувати педаль гальма.
→ Зафіксуйте стояночну гальмівну систему.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.

Транспортування

△НЕБЕЗПЕКА

Пошкодження при транспортуванні!

→ Звертати увагу на власну масу (транспортна вага) пристрою під час транспортування на тримачі або на транспортних засобах.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.
→ Зафіксуйте стояночну гальмівну систему.
→ Прикріпити пристрій до стійких місць кріплення (4 шт) за допомогою на-тяжних ременів, тросів або ланцюгів.
→ Зафіксувати апарат, підклавши під його колеса клини.
→ Під час транспортування підмітальної машини від'єднати клеми акумуляторної батареї.

Зберігання/Виведення з експлуатації

△НЕБЕЗПЕКА

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою.

→ Підмітальну машину ставити на плоскій поверхні в сухому та захищеному від морозу місці. Накрити для захисту від пилу.
→ Щоб уникнути ушкодження щетини, підняти вал, що підмітає, та бічні щітки.
→ Закрити кришку резервуару.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.
→ Зафіксуйте стояночну гальмівну систему.
→ Вжити заходів проти мимовільного скочування машини, що підмітає.

Якщо підмітальна машина не використовується протягом тривалого часу, додатково слід дотримуватися:

→ Почистити машину, що підмітає зсередини й зовні.
→ Витягнути штекер акумулятора з ма- шини.
→ Акумулятор варто зарядити, а потом слід заряджати прибл. кожні два місяці.

Догляд та технічне обслуговування

Загальні вказівки

УВАГА

Небезпека пошкодження!

→ Пиловий фільтр промивати не потрібно.
Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки.
→ Пристрої, що використовуються комерційно у відповідності до місцевих вимог, підлягають проведенню перевірки з техніки безпеки згідно VDE 0701.
→ Встановити машину, що підмітає, на рівній поверхні.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.
→ Зафіксуйте стояночну гальмівну систему.

Чищення

ОБЕРЕЖНО

Небезпека пошкодження!

→ Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

Чищення апарата зсередини ⚠НЕБЕЗПЕКА

Небезпека травмування!

→ Одягайте захисну маску проти пилу і захисні окуляри.
→ Протерти апарат ганчіркою.
→ Обдути апарат повітрям під тиском.

Чищення апарата зовні

→ Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином.

Вказівка: Забороняється використання агресивних мийних засобів.

Періодичність технічного обслуговування

Вказівка: Лічильник робочих годин повідомляє про момент проведення обслуговування.

Технічне обслуговування, що здійснюється клієнтом

Вказівка: Всі роботи з технічного обслуговування з боку кліента повинні проводитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізовану торговельну організацію фірми Kärcher.

Щоденне технічне обслуговування:

→ Перевірити вал, що підмітає і бічні щітки на зношування й наявність стрічок, що намоталися.
→ Перевірити стан всіх елементів управління.
→ Перевірити прилад на предмет пошкоджень.

Щотижневе технічне обслуговування:

→ Перевірити гідравлічну установку.
→ Перевірити рівень гідравлічного мастила.
→ Перевірити рівень гальмівної рідини.
→ Перевірити ущільнювальні планки на зношеність та при потребі замінити.
→ Перевірити і змастити кришку резервуару.

Технічне обслуговування частин, що зношуються:

→ Замініть ущільнювальні планки.

→ Відрегулювати або замінити бічні ущільнення.

→ Замініть вал, що підмітає.

→ Замініть бічні щітки.

Вказівка: Докладніше див. розділ "Технічне обслуговування".

Технічне обслуговування, що здійснюється службою обслуговування споживачів

Обслуговування через 50 годин роботи:

→ Перший огляд провести згідно з сервісною книгою.

Обслуговування через 250 годин роботи:

→ Провести інспекцію після технічного обслуговування.

Вказівка: Для збереження права на гарантійне обслуговування всі роботи з технічного й профілактичного обслуговування протягом гарантійного періоду повинні проводитися вповноваженою сервісною службою фірми Kärcher відповідно до брошури по технічному обслуговуванню

Профілактичні роботи

Підготовка:

→ Встановити машину, що підмітає, на рівній поверхні.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.
→ Зафіксуйте стояночну гальмівну систему.

Загальні вказівки щодо безпеки ⚠НЕБЕЗПЕКА

Небезпека травмування! Завжди при піднятому резервуарі для збору сміття встановлювати запобіжні штанги.

1 2

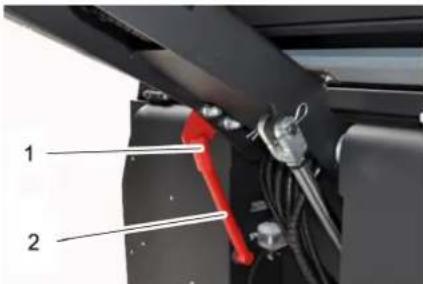

1 Тримач запобіжної штанги

2 3 а п о б і ж н а ш т

→ Відкинути наверх запобіжну штангу для спорожнення піднятого резервуару і вставити її у тримач (запобіжний)

Замінити акумулятори УВАГА

Під час встановлення акумуляторів до- тримуватись правильної орієнтації по- люсних виводів акумуляторів. Полюсні виводи розташовані ліворуч у напрямку руху.

Допускається заміна тільки повного комплекту акумуляторів. Заміну дозволяється здійснювати тільки кваліфікованому персоналу.

→ Через велику вагу (450 кг) заміну слід здійснювати із застосуванням крану. Вказівка: Перед заміною акумулятора слід видалити поперечну планку.

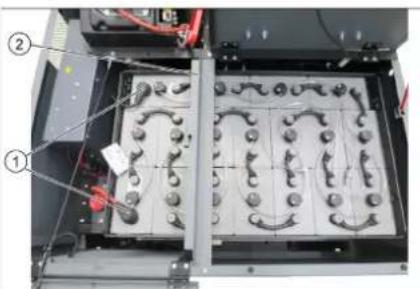

1 Полюсні виводи — у напрямку руху ліворуч

2 Поперечна планка

→ При вийманні акумулятора спочатку обов'язково треба від'єднати негативний полюс (-).
→ Прикріпити канати крана до 4 петель комплекту акумуляторних батарей і обережно витягнути акумулятори.

Перевірити рівень гальмівної рідини та долити гальмівну рідину

△НЕБЕЗПЕКА

Небезпека травмування!

→ Завжди при піднятому резервуарі для збору сміття встановлювати запобіжні штанги.
→ Виконувати захист тільки ззовні небезпечної зони.

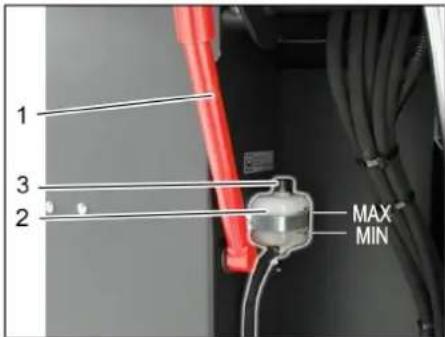

1 Т р и м а ч з а п о б і ж

2 Резервуар гальмівної рідини

3 Запірна кришка

→ Підняти резервуар для сміття та зафіксувати за допомогою запобіжної штанги, див. главу „Спорожнення резервуару для збору сміття“
→ Перевірити чи достатньо гальмівної рідини у відповідному резервуарі.

а ۱Вказівка

Рівень рідини повинен знаходитися між позначками MIN (Мін.) и MAX (Макс.).
→ При необхідності долити DOT-галь- мівну рідину, що існує у продажі.

Перевірити рівень гідравлічного мастила та долити його

ПОВІДОМЛЕННЯ

Резервуар для збору сміття не має бути піднятий.

→ Відкрити кожух двигуна.

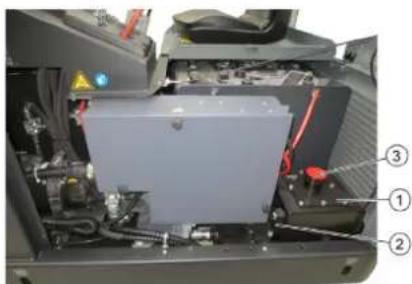

1 Бак для гідравлічного мастила
2 Оглядове скло
3 Кришка, отвір для заливки мастила
→ Перевірити рівень мастила в гідравлічній системі в оглядовому вікні.
– Рівень мастила повинен перебувати між відмітками "MIN" і "MAX".
– Якщо рівень мастила нижче відмітки "MIN", долити мастило.

→ Відкрутити кришку отвору для заливки мастила.
→ Очистити область заливки.
→ Долити гідравлічне мастило.

Вид масла: див. Технічні дані

Перевірити гідравлічну установку

→ Зафіксуйте стояночну гальмівну систему.
→ Запустити двигун.

Технічне обслуговування гідравлічної установки має здійснювати лише сервісна служба.

→ Перевірити гідравлічні шланги та з'єднання на герметичність.

Перевірити вал, що підмітає

→ Зайняти місце на сидінні оператора.
→ Перевести перемикач напряму руху в середнє положення.
→ Повернути ключ запалювання в положення „I“.
→ Підняти резервуар для збору сміття в початкове положення.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.
→ Зафіксуйте стояночну гальмівну систему.
→ Встановити запобіжні штанги для спорожнення піднятого резервуару.
→ Видалити з вала, що підмітає, стрічки й мотузки, що намоталися.
→ Вийняти запобіжні штанги.
→ Вставити ключ в замок запалення.
→ Повернути ключ запалювання в положення „I“.
→ Відпустити резервуар для збору сміття в початкове положення.
→ Ключ запалювання повернути в пози- цію "0" і витягнути його з замка.

Заміна вала, що підмітає

1 Ключ
2 Бокові панелі

→ Підняти наверх резервуар для збору сміття та підперти за допомогою запобіжної штанги.
→ Відкрити бічну панель за допомогою ключа.

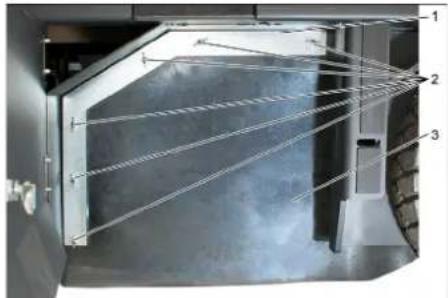

1 Підтримуюу
2 Смушкова гайка
3 Бічне ущільнення

→ Відгвинтити смушкові гайки.
→ Зніміть підтримуючу скобу.
→ Відкинути назовні бічне ущільнення.
→ Вигвинтити кріпильний гвинт тримача валу, що підмітає, та обернути назовні приймальний пристрій.
→ Витягнути вал, що підмітає.

Розташування вала, що підмітає при установці по напрямку руху (вигляд зверху)

Вказівка: При установці нового вала, що підмітає, звернути увагу на положення щетини

→ Установити новий вал, що підмітає. Пази валу, що підмітає, повинні збіг- тися з виступами балансира.

Вказівка: Після установки нового під- мітального валу необхідно заново відре- гулювати площину підмітання.

Перевірка й коректування площини підмітання для вала, що підмітає

Вказівка: На заводі встановлюється висота плоскості підмітання, рівна 80 мм. її значення можна плавно регулювати за допомогою плаваючого кріплення підмітального валу.

→ Перевірити тиск у шинах.
→ Вимкнути всмоктувальний вентилятор.
→ Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела.
→ Важіль керування циліндричною та бічною щітками (1) назад: циліндрична щітка вмикається.

Важіль керування циліндричною щіткою (3) назад: циліндрична щітка опускається.

→ Дати циліндричній щітці попрацюва- ти протягом прибл. 10 секунд.
→ Важіль керування циліндричною та бічною щітками (1) встановити по центру:

Важіль керування циліндричною щіткою (3) вперед: циліндрична щітка піднімається.

→ Підняти резервуар для збору сміття.
→ Дати пристрою задній хід.
→ Перевірити площину підмітання.

С К О Б У 80 - 85 mm

Профіль підмітання повинен мати вигляд рівномірного прямокутника шириною 80-85 мм.

→ Відкрити і відрегулювати упорний гвинт пристрою регулювання зношення (12). Упор вгору: зменшення площини підмітання. Упор вниз: збільшення площини підмітання.

→ Знову затягнути упорний гвинт.
→ Перевірити площину підмітання циліндричної щітки, як описано вище.

Перевірка та коректування профілю підмітання для вала, що підмітає

→ Підняти бічні щітки.
→ Поставити машину, що підмітає, на рівну гладку підлогу, покриту видимим шаром пилу або мела.
→ Опустити бічну щітку і дати їй попра- цювати прибл. 10 секунд.
→ Підняти бічні щітки.
→ Дати пристрою задній хід.
→ Перевірити площину підмітання.

H 40 - 50 mm

Ширина профілю підмітання повинна становити від 40 до 50 мм.

A B A B

→ Відрегулювати положення плоскості підмітання за допомогою двох регулювальних гвинтів.
→ Перевірити площину підмітання.

Встановити бічні ущільнення

△НЕБЕЗПЕКА

Небезпека травмування! Завжди при піднятому резервуарі для збору сміття встановлювати запобіжні штанги.

→ Підняти наверх резервуар для збору сміття та зафіксувати за допомогою запобіжної штанги.
→ Відкинути наверх запобіжну штангу для спорожнення піднятого резервуару і вставити її у тримач (запобіжний)

1 2

1 Тримач запобіжної штанги
2 Запобіжна штанга

→ Відкрити бічну панель, як описано в главі „Заміна валу, що підмітає“ вище.
→ Ослабити 6 смушкових гайок на бічній плоскій стопорній шайбі.
→ Ослабити 3 гайки (SW 13) на передній плоскій стопорній шайбі.
Натискувати бічне ущільнення вниз (подовжній отвір), поки його край не виявиться на відстані 1 - 3 мм від підлоги.
→ Пригвинтити плоску стопорну шайбу.
→ Повторити послідовність для іншої сторони пристрою.

Очищення фільтру для пилу уручну

→ Увімкнути ручне очищення фільтра: Перевірити/замінити фільтр для пилу △ПОПЕРЕДЖЕННЯ

Небезпека травмування!

→ При роботі з фільтрувальною уста- новкою носити маску для захисту від пилу. Дотримуватися приписань по техніці безпеки відносно обігу із дрібним пилом.
→ Виконати чищення фільтру для пилу за допомогою кнопки чищення фільтру.
→ Спорожнити резервуар для збору сміття.

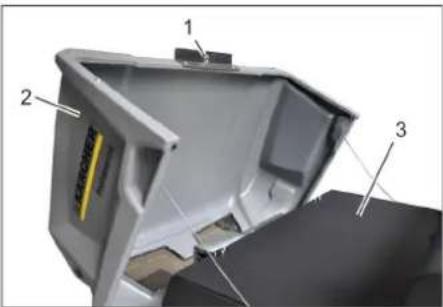

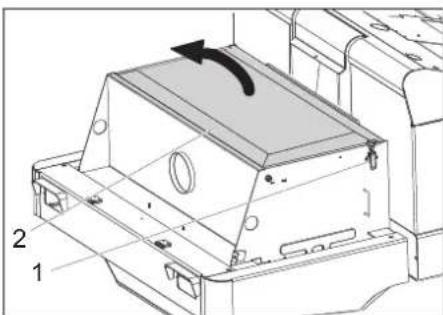

1 Блокування кришки пристрою

2 Кришка пристрою

3 Кришка фільтра

→ Відкрити блокування. Для цього необхідно відкрутити гвинт з голівкою у вигляді зірочки.
→ Відкинути кришку пристрою вперед.

1 Замок, кришка фільтра (2x)

2 Кришка фільтра

→ Відкрити замок.
→ Відкрити кришку фільтра.

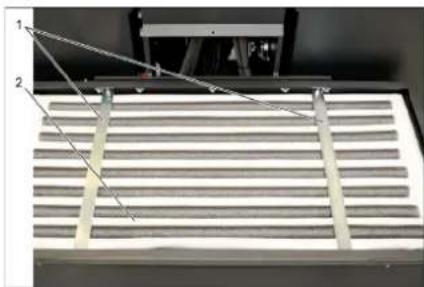

1 Поперечні планки
2 Пиловий фільтр

→ Перевірити фільтр для пилу, при необхідності очистити й замінити.

Вказівка

Заміну фільтра для пилу дозволяється проводити тільки співробітникам сервісної служби фірми Kärcher.

→ Встановіть та зафіксуйте кришку фільтра.

Заміна лампи розжарювання фари (опція)

→ Відкрутити фару.
→ Вийняти фару та витягнути штекерний роз'їм.

Вказівка: Запам'ятати положення штекерного роз'єму.

→ Відкрутити фари одну від одної.
→ Відкрутити корпус фари, при цьому тримати корпус горизонтально, оскільки блок лампи не закріплений.
→ Розтискати скобу і вийняти лампу розжарювання.
→ Встановити нову лампу розжарювання.
→ Знову зберіть у зворотній послідов- ності.

Заміна лампи розжарювання покажчика повороту (опція)

Вказівка: Для заміни лампи покажчика повороту вийняти скло з корпусу покажчика.

Замінити запобіжники

FU FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

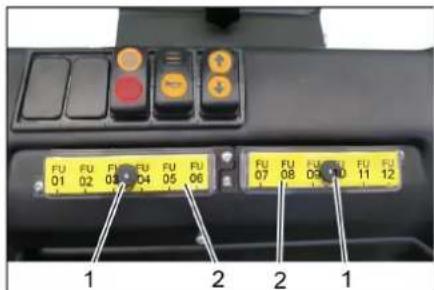

1 Гайка з насічкою
2 Кришка блоку запобіжників

→ Викрутити гайку з подовжньою накаткою.
→ Відкрити кришку на блоці запобіжників.
→ Перевірити запобіжники.
→ Несправні запобіжники замінити.

Вказівка: Використовувати запобіжники лише з однаковим значенням.

* Ці запобіжники повинні замінюватися тільки сервісною службою, оскільки може знадобитися перевірка наявності помилок пристрою.

FU01 Запобіжне релеАкселератор	3 А
FU02 Багатофункціональ-на індикація	5 А
FU03 Вимкнення акумуля-тора	3 А
FU04 Перемикач напрямкуруху	3 А
FU05 Система керуваннярухом	3 А
FU06 Вібраторна система 15 А
FU07 Система керуваннявсмоктувальною си-стемою	3 А
FU08 Проблисковий мая-чок	7.5 А
FU09 Сигнал 7.5 А
FU10 Підсвічування 15 А
FU11 Склоочисник 3 А
FU12 Склоочисник (опція) 10 А
FU 13* Тяговий двигун 125 А
FU 14* Електричний двигун 100 А
FU 15* В смоктувальний вен-тилятор	20 А

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Машина для підмітання з місцем для водія

Тип: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2014/30/EU

2000/14/€C

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

Виміряний: 88

Гарантова- 90

НИЙ:

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Допомога у випадку неполадок

Несправність Усунення
Прилад не їде або їде занадто повільно	Зайняти місце на сидінні оператора, система контактного вимикача сидіння активується.
	Доручити перевірку запобіжника тягового двигуна FU 13 сервісній службі
	Акумуляторну батарею зарядити або замінити
	Відпустити стоянкове гальмо
	Перевірити наявність стрічок та шнурів, що намоталися.
	Звернутися в сервісну службу Karcher
Свистячий шум в гідравлічній системі	Залити робочу рідину для гідравлічних систем
	Звернутися в сервісну службу Karcher
Щітки обертаються повільно або не обертаються зовсім	Перевірити наявність стрічок та шнурів, що намоталися.
	Звернутися в сервісну службу Karcher
Невелика потужність всмоктування або її відсутність в області щіток	Очистка фільтра
	Звернутися в сервісну службу Karcher
Апарат сильно порошить Встановити бічні ущільнення
Підмітальний пристрій не забирає сміття	Видалити вміст із резервуара для збору сміття
	Очищення фільтра для пилу
	Заміна ущільнень фільтру
	Звернутися в сервісну службу Karcher
Резервуар для сміття не піднімається або не опускається	Перевірити запобіжники.
	Зняти фіксуючу опору з контейнера для сміття.
	Звернутися в сервісну службу Karcher
Резервуар для збору сміття обертається тільки повільно або взагалі не обертається	Звернутися в сервісну службу Karcher
Несправності елементів, що приводяться в дію гідравлічною системою	Звернутися в сервісну службу Karcher

Технічні характеристики

		KM 120/250 R Bp KM 120/250	R Bp Pack
Характеристики приладу
Швидкість руху, вперед km/h 6 6
Швидкість руху, назад km/h 3 3
Здатність підйому в гору (макс.) -- 14% 14%
Оброблювана поверхня, без бічних щіток m	3h 5400	5400
Оброблювана поверхня, з 1 бічною щіткою	m^2/h 7200	7200
Робоча ширина, без бічних щіток	mm	900	900
Робоча ширина, з 1 бічною щіткою	mm	1200	1200
Тип захисту, краплезахисний	-- IPX 3	IPX 3
Час роботи при повному заряді акумулятора	h	--	3,5
Електрична установка
Потужність акумуляторної батареї	V, Ah	--	36, 360
Комплект акумуляторів	kg	--	450
Гідравлічна система
Об'єм мастила у всій гідравлічній системі	I	25	25
Об'єм мастила у гідравлічному резервуарі	I	20,5	20,5
Гідравлічне мастило - Тип	-- HV 46	HV 46
Резервуар для збору сміття
Макс. висота розвантаження mm 1400 1400
Обсяг резервуара для збору сміття | 250 250
Вал, що підмітає.
Діаметр вала, що підмітає mm 300 300
Ширина вала, що підмітає mm 900 900
Число обертів 1/min 325 325
Профіль підмітання mm 80 80
Бічна щітка
Діаметр бічних щіток mm 600 600
Кількість обертів (плавно) 1/min 61 61
Масивні шини
Розмір спереду -- 15-4,5 x 8	15-4,5 x 8
Розмір позаду -- 15-4,5 x 8	15-4,5 x 8
Гальма
Переднє колесо	--	механічні	механічні
Заднє колесо	--	електричне	електричне
Система фільтрування і всмоктування
Конструкція	--	Мішковий фільтр	Мішковий фільтр
Число обертів 1/min 2800 2800
Система фільтрування й всмоктування	m^2	6,0	6,0
Номінальний нижній тиск, система всмоктування	mbar	15,5	15,5
Номінальний об'єм потоку, система всмоктування	m^3/h	800 800
Вібраторна система	--	Електричний двигун	Електричний двигун
Умови навколишнього середовища
Температура	°C	від -5 до +40	від -5 до +40
Вологість повітря, без утворення роси	%	0 - 90	0 - 90
Значення встановлене згідно EN 60335-2-72
Рівень шуму
Рівень шуму L_рА	dB(A)	70 70
Небезпека K_рА	dB(A)	3	3
Рівень потужності шуму L_WA + небезпека K_WA	dB(A)	90 90
Вібрація пристрою
Значення вібрації рука-плече m/s	^2	0,7	0,7
Сидіння	m/s^2	0,5	0,5
Небезпека К	m/s^2	0,1	0,1
Розміри та вага
Довжина х ширина х висота	mm	2082x1250x1450	2082x1250x1450
Радіус повороту праворуч	mm 1350 1350
Радіус повороту ліворуч	mm 1350 1350
Порожня вага (без/з аккумулятором)	kg	750/1200	750/1200
Допустима загальна вага	kg	1620 1620
Допустиме навантаження на передню вісь	kg	797 797
Допустиме навантаження на задню вісь	kg	823 823
Можливі зміни у конструкції пристрою!
