ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 120250 R Bp Classic Kärcher

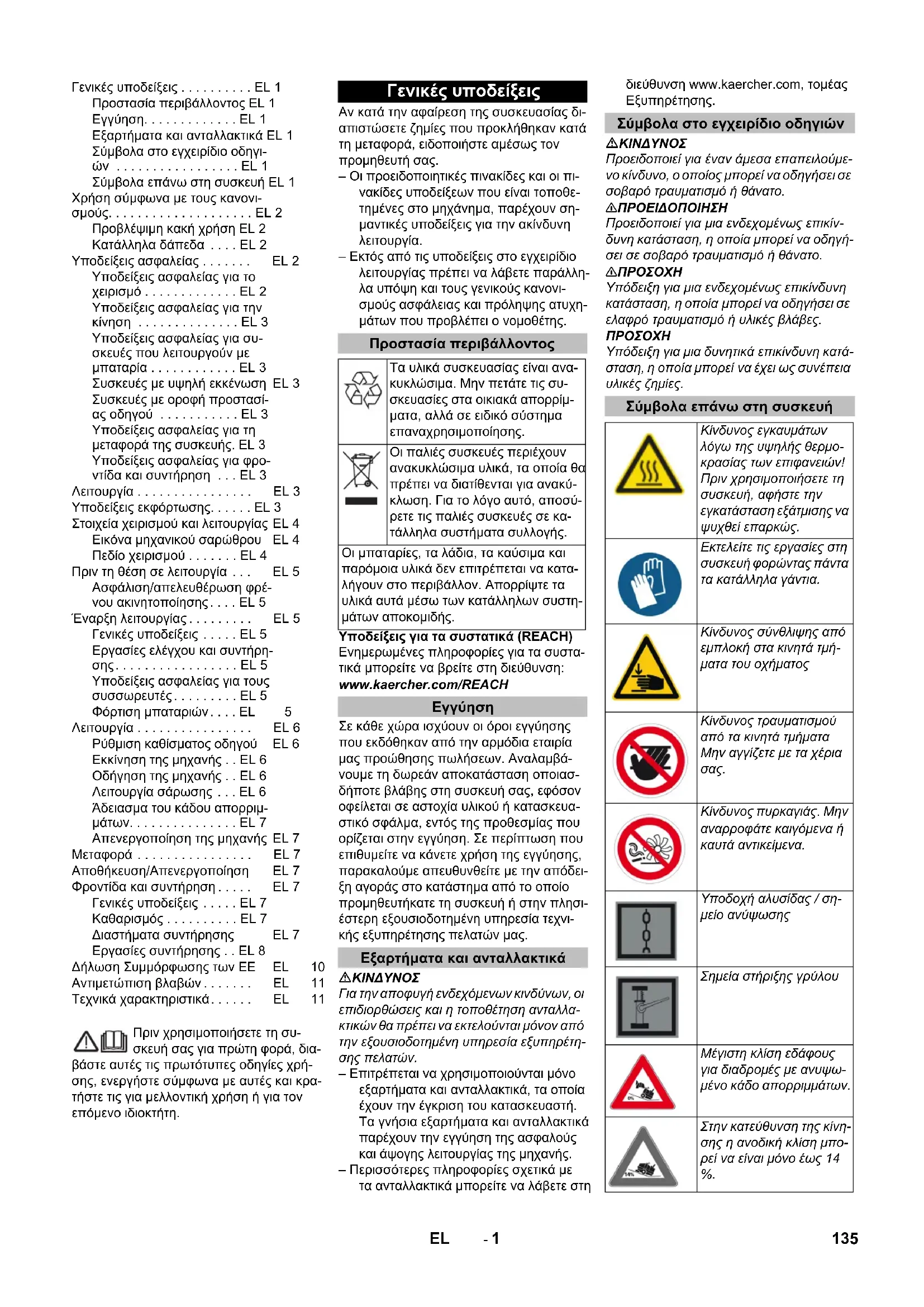

Γενικές υποδείξεις ..... EL 1

Προστασία περιβάλλοντος EL 1

Εγγύηση. . . . . . . . . . EL 1

Εξαρτήματα και ανταλλακτικά EL 1

Σύμβολα στο εγχειρίδιο οδηγι- ών ...... EL 1

Σύμβολα επάνω στη συσκευή EL 1

Χρήση σύμφωνα με τους κανονι-

σμούς. . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 2

Προβλέψιμη κακή χρήση EL 2

Κατάλληλα δάπεδα .... EL 2

Υποδείξεις ασφαλείας ..... EL 2

Υποδείξεις ασφαλείας για το χειρισμό .... EL 2

Υποδείξεις ασφαλείας για την κίνηση .... EL 3

Υποδείξεις ασφαλείας για συ- σκευές που λειτουργούν με μπαταρία .... EL 3

Συσκευές με υψηλή εκκένωση EL 3

Συσκευές με οροφή προστασί- ας οδηγού .... EL 3

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής. EL 3 Υποδείξεις ασφαλείας για φρο- ντίδα και συντήρηση ... EL 3

Λειτουργία EL 3

Υποδείξεις εκφόρτωσης. . . . . EL 3

Στοιχεία χειρισμού και λειτουργίας EL 4

Εικόνα μηχανικού σαρώθρου EL 4 Πεδίο χειρισμού ..... EL 4

Πριν τη θέση σε λειτουργία ... EL 5

Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης.... EL 5

'Εναρξη λειτουργίας.... EL 5

Γενικές υποδείξεις ..... EL 5

Εργασίες ελέγχου και συντήρησης.... EL 5

Υποδείξεις ασφαλείας για τους συσσωρευτές....EL 5

Φόρτιση μπαταριών....EL 5

Λειτουργία EL 6

Ρύθμιση καθίσματος οδηγού EL 6

Εκκίνηση της μηχανής .. EL 6

Οδήγηση της μηχανής .. EL 6

Λειτουργία σάρωσης ... EL 6

Άδειασμα του κάδου απορριμ- μάτων. . . . . . . . . . . . . . . . . . . . . . . . EL 7

Απενεργοποίηση της μηχανής EL 7

Μεταφορά ...... EL 7

Αποθήκευση/Απενεργοποίηση EL 7

Φροντίδα και συντήρηση ..... EL 7

Γενικές υποδείξεις ..... EL 7

Καθαρισμός ..... EL 7

Διαστήματα συντήρησης EL 7

Εργασίες συντήρησης .. EL 8

Δήλωση Συμμόρφωσης των ΕΕ EL 10

Αντιμετώπιση βλαβών ..... EL 11

Τεχνικά χαρακτηριστικά..... EL 11

⚠️ ⚠️ Priv χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Γενικές υποδείξεις

Αν κατά την αφαίρεση της συσκευασίας διαπιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας.

– Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία.

– Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλληλα υπόψη και τους γενικούς κανονισμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέτης.

Προστασία περιβάλλοντος

	Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.
	Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Για το λόγο αυτό, αποσύρετε τις παλιές συσκευές σε κατάλληλα συστήματα συλλογής.
Οι μπαταρίες, τα λάδια, τα καύσιμα και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Απορρίψτε τα υλικά αυτά μέσω των κατάλληλων συστημάτων αποκομιόης.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

ΔΚΙΝΔΥΝΟΣ

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

– Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή. Τα γνήσια εξαρτήματα και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής.

– Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

Σύμβολα στο εγχειρίδιο οδηγιών

ΔΚΙΝΔΥΝΟΣ

Προειδοποιεί για έναν άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προειδοποιεί για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Σύμβολα επάνω στη συσκευή

	Κίνδυνος εγκαυμάτων λόγω της υψηλής θερμοκρασίας των επιφανειών! Πριν χρησιμοποιήσετε τη συσκευή, αφήστε την εγκατάσταση εξάτμισης να ψυχθεί επαρκώς.
	Εκτελείτε τις εργασίες στη συσκευή φορώντας πάντα τα κατάλληλα γάντια.
	Κίνδυνος σύνθλιψης από εμπλοκή στα κινητά τμήματα του οχήματος
	Κίνδυνος τραυματισμού από τα κινητά τμήματα Μην αγγίζετε με τα χέρια σας.
	Κίνδυνος πυρκαγιάς. Μην αναρροφάτε καιγόμενα ή καυτά αντικείμενα.
	Υποδοχή αλυσίδας / σημείο ανύψωσης
	Σημεία στήριξης γρύλου
	Μέγιστη κλίση εδάφους για διαδρομές με ανυψωμένο κάδο απορριμμάτων.
	Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 14 %.
	Προσοχή στην περιστρεφόμενη βούρτσα (λάβετε υπόψη την κατεύθυνση περιστροφής).
	Προειδοποίηση για επικίνδυνη ηλεκτρική τάση!
	Τηρείτε την υπόδειξη!
	Οδηγείτε αργά!
	Διαβάστε τις οδηγίες λει-τουργίας και ενεργήστε ανάλογα!
	Κίνδυνος βλάβης!Μην πλένετε το φίλτρο σκόνης.

Χρήση σύμφωνα με τους κανονισμούς

Η μηχανική σκούπα προορίζεται για τον επαγγελματικό καθαρισμό επιφανειών δαπέδων και άλλων χώρων, όπως:

■ Χώροι στάθμευσης
■ Εγκαταστάσεις παραγωγής
■ Χώροι διοικητικής υποστήριξης διακίνησης εμπορευμάτων
■ Ξενοδοχεία
■ Λιανικό εμπόριο
■ Αποθήκες
■ Οδοί κυκλοφορίας πεζών

– Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους.
– Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι άψογη.
– Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.
– Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση.
– Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες χρήσης.
– Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρηματία ή εξουσιοδοτημένα από αυτόν άτομα επιφάνειες.
– Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς).

Προβλέψιμη κακή χρήση

→ Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυκνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να αναμειχθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδιάλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διάβρωση στο υλικό της μηχανής.
→ Μην σκουπίζετε/αναρροφάτε αντιδραστικές μεταλλικές σκόνες (π.χ. αλουμίνιο, μαγνήσιο, ψευδάργυρος), καθώς δημιουργούν εκρηκτικά αέρια σε συνδυασμό με ισχυρά αλκαλικά ή όξινα απορρυπαντικά.
→ Μην σκουπίζετε/αναρροφάτε αντικείμενα που καίγονται ή έχουν σχηματίσει καύτρα.
→ Η συσκευή δεν ενδείκνυται για σάρωση υλικών που είναι επικίνδυνα για την υγεία.
→ Απαγορεύεται η παραμονή στην περιοχή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης.
→ Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή
→ Δεν επιτρέπεται το σπρώξιμο/τράβηγμα ή η μεταφορά αντικειμένων με τη συσκευή αυτή.

Κατάλληλα δάπεδα

• A σ φ α λ τ ο ζ
  -Βιομηχανικά δάπεδα
• Δάπεδα χωρίς αρμούς
• Σ κ υ ρ ό δ ε μ α
• Λιθόστρωτο

Υποδείξεις ασφαλείας

Υποδείξεις ασφαλείας για το χειρισμό

→ Λόγω τήρησης της διαδρομής αέρα και διαρροής, το μηχάνημα δεν επιτρέπεται να λειτουργεί σε υψόμετρο πάνω από 2000.
→ (Ισχύει μόνο για τη Φινλανδία) Αν το μηχάνημα έχει εξοπλιστεί με εύκαμπτο σωλήνα από PVC, δεν επιτρέπεται να χρησιμοποιείται σε χαμηλές θερμοκρασίες περιβάλλοντος (κάτω από τους 0°C). Για ερωτήσεις σχετικά με το μηχάνημά σας επικοινωνήστε με την Kärcher.
→ Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- tourργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μη- χανή εάν η κατάσταση της δεν είναι άψογη.
→ Κατά τη χρήση της συσκευής σε επικίνδυνους χώρους (π.χ. σε πρατήρια καυσίμων) πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Απαγορεύεται η χρήση της συσκευής σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Μην χρησιμοποιείτε τη συσκευή χωρίς την οροφή προστασίας από πτώση αντικειμένων σε σημεία όπου υπάρχει πιθανότητα τραυματισμού του χειριστή από αντικείμενα που πέφτουν.
Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονισμούς. Λαμβάνετε πάντα υπόψη τις τοπικές συνθήκες και και λάβετε υπόψη την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών, κατά την χρήση της συσκευής.
→ Πρέπει κατά βάση να τηρούνται τα μέτρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα
→ Πριν τηνέναρξη της εργασίας, ο χειριστής πρέπει να βεβαιωθεί ότι όλες οι προστατευτικές διατάξεις είναι σωστά τοποθετημένες και λειτουργούν.
→ Ο χειριστής της συσκευής είναι υπεύθυνος για ατυχήματα σε άλλα άτομα ή την περιουσία τους.
→ Ο χειριστής πρέπει να φορά στενά ρούχα. Φοράτε σταθερά παπούτσια και αποφεύγετε τα φαρδιά ρούχα.
→ Πριν βάλετε μπρος ελέγξτε το χώρο γύρω από τη συσκευή (π.χ. για παιδιά). Φροντίστε να έχετε καλή ορατότητα!
→ Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρίσκεται σε λειτουργία ο κινητήρας. Ο χειριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η συσκευή ασφαλιστεί έναντι των ακούσιων κινήσεων και απομακρυνθεί το κλειδί από τη μίζα.
→ Για να αποτρέψετε τη μη εξουσιοδοτημένη χρήση της συσκευής, βγάλτε το κλειδί.
→ Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής.
→ Η συσκευή δεν ορίζεται για χρήση από πρόσωπα (συμπερ. των παιδιών) με περιορισμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή πρόσωπα δίχως πείρα ή/και γνώση, εκτός και εάν αυτά τα πρόσωπα επιτηρούνται από ένα πρόσωπο αρμόδιο για την ασφάλειά τους ή εάν έχουν λάβει οδηγίες από το τελευταίο σχετικά με τη χρήση της συσκευής.
→ Τα παιδιά θα πρέπει να επιτηρούνται προκειμένου να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Απαγορεύεται η αναρρόφηση ταινιών, κορδονιών ή συρμάτων, καθώς αυτά μπορεί να τυλιχθούν γύρω απότο κυλινδρικό σάρωθρο.

Υποδείξεις ασφαλείας για την κίνηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Ελέγξτε την αντο- χή του εδάφους πριν το προσπελάσετε.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος, κίνδυνος τραυματισμού!

Κίνδυνος ανατροπής, όταν η κλίση του εδάφους είναι πολύ ανοδική.

- Στην κατεύθυνση της κίνησης η ανοδική κλίση μπορεί να είναι μόνο έως 14 %.

Κίνδυνος ανατροπής σε γρήγορη οδήγηση σε στροφές (ιδιαίτερα στις αριστερές στροφές).

- Οδηγείτε αργά στις στροφές.

Κίνδυνος ανατροπής, όταν το έδαφος είναι ασταθές.

- Οδηγείτε το μηχάνημα μόνο σε σταθερό έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη.

- Η ανοδική κλίση, εγκάρσια προς τη διεύθυνση της κίνησης, μπορεί να είναι μόνο έως 10%.

Υποδείξεις ασφαλείας για συσκευές που λειτουργούν με μπαταρία

Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορτιστές που συνιστά η εταιρία Kärcher.

– Πρέπει να τηρούνται οπωσδήποτε οι οδηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών.

– Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό.

– Οι συσσωρευτές πρέπει να διατηρούνται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από ρύπους, π.χ. από μεταλλικές σκόνες.

– Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρηξης.

– Απαγορεύεται η χρήση ακάλυττης φλόγας, ο σχηματισμός σπινθήρων ή το κάπνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος έκρηξης.

- Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων).

– Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας!

– Οι μεταχειρισμένοι συσσωρευτές πρέπει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/ 157 ΕΟΚ.

Συσκευές με υψηλή εκκένωση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Κατά την εκτέλεση εργασιών στο σύστημα υψηλής εκκένωσης ανυψώστε τελείως και ασφαλίστε το δοχείο ρύπων.

→ Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιοχή.

Συσκευές με οροφή προστασίας οδηγού

ΥΠΟΔΕΙΞΗ

Ηοροφή προστασίας οδηγού (προαιρετικό) προσφέρει προστασία έναντι μεγάλων αντικειμένων που πέφτουν. Ήστόσο, δεν προσφέρει προστασία σε περίπτωση ανατροπής!

→ Ελέγχετε καθημερινά την προστατευτική οροφή για τυχόν ζημιές.
→ Σε περίπτωση φθοράς της προστατευτικής οροφής, ακόμη και μόνο σε μερικά εξαρτήματα, πρέπει να την αντικαταστήσετε ολόκληρη.
→ Δεν επιτρέπεται καμία μετατροπή στην προστατευτική οροφή αλλά ούτε και η τοποθέτηση άλλων στοιχείων και εξαρτημάτων χωρίς έγκριση από την Kärcher, καθώς υπό ορισμένες συνθήκες μπορεί να περιοριστεί η λειτουργία της προστατευτικής οροφής.

Υποδείξεις ασφαλείας για τη μεταφορά της συσκευής

→ Κατά τη μεταφορά πάνω σε ρυμουλκούμενα ή οχήματα λάβετε υπόψη το καθαρό βάρος (βάρος μεταφοράς) της συσκευής.
→ Για τη μεταφορά του μηχανήματος, αποσυνδέστε την μπαταρία και στερεώστε καλά το μηχάνημα.

Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

→ Πριν από το καθάρισμα και τη συντήρηση της συσκευής, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλο τρόπο λειτουργίας, πρέπει να απενεργοποιείται η συσκευή και εν ανάγκη να αφαιρείται το κλειδί.

→ Κατά τις εργασίες συντήρησης και επισκευής σε μηχανήματα με μπαταρία ηλεκτροκίνησης πρέπει η μπαταρία να αποσυνδέεται από το ηλεκτρικό σύστημα του μηχανήματος (από το φις μπαταρίας).

→ Κατά την εκτέλεση εργασιών στο ηλεκτρικό σύστημα πρέπει να αποσυνδέετε τη μπαταρία. Πρώτα να αποσυνδέετε τον αρνητικό και μετά τον θετικό πόλο. Η επανασύνδεση γίνεται με την αντίστροφη σειρά. Πρώτα συνδέστε τον θετικό πόλο και μετά τον αρνητικό.

→ Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών).

→ Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπη-

ρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.

→ Δώστε προσοχή στον έλεγχο ασφαλείας, σύμφωνα με τις τοπικά ισχύουσες προδιαγραφές, σχετικά με τις μεταβαλλόμενες κατά τόπο συσκευές βιομηχανικής χρήσης.
→ Εκτελείτε τις εργασίες στη συσκευή φο- ρώντας πάντα τα κατάλληλα γάντια.

Λειτουργία

Η μηχανική σκούπα λειτουργεί σύμφωνα με την αρχή φτιαρίσματος - σκουπίσματος.

– Το περιστρεφόμενο κυλινδρικό σάρω- θρο προωθεί τα απορρίμματα απευθεί- ας στον κάδο απορριμμάτων.
– Το πλευρικό σάρωθρο καθαρίζει τις γωνίες και ακμές της υπό καθαρισμό επιφάνειας και προωθεί τους ρύπους προς το κυλινδρικό σάρωθρο.
– Η λεπτή σκόνη αναρροφάται μέσω του φίλτρου σκόνης από τον αναρροφητή- ρα.

Υποδείξεις εκφόρτωσης

ΔΚίνδυνος

Κίνδυνος τραυματισμού, κίνδυνος βλάβης! Κατά τη φόρτωση λάβετε υπόψη το βάρος της συσκευής!

Βάρος (χωρίς μπαταρίες) 750 kg*
Βάρος (με μπαταρίες) 1200 kg*
* Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα.

→ Μην χρησιμοποιείτε περονοφόρο ανυψωτικό μηχάνημα.
→ Κατά τη μεταφόρτωση της συσκευής χρησιμοποιήστε μια κατάλληλη ράμπα ή ένα γερανό!
→ Σε περίπτωση χρήσης ράμπας, προσέξτε τα εξής: Διάκενο εδάφους 70mm.
→ Εάν η συσκευή παραδίδεται σε παλέτα, πρέπει να κατασκευαστεί μια ράμπα με τις συνοδευτικές σανίδες. Οι σχετικές οδηγίες βρίσκονται στη σε- λίδα 2 (εσωτερική σελίδα).

Σημαντική υπόδειξη: κάθε σανίδα πρέπει να βιδωθεί καλά με 2 τουλάχιστον κοχλίες.

Στοιχεία χειρισμού και λειτουργίας

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Εικόνα μηχανικού σαρώθρου Πεδίο χειρισμού

Εικόνα Α

1 Πινακίδα τύπου
2 Κάθισμα (με διακόπτη επαφής καθίσματος)
3 Τιμόνι
4 Διάταξη ασφάλισης καλύμματος της συ- σκευής
5 Κάλυμμα μηχανής
6 Πλευρικό σάρωθρο, δεξιά
7 Πρόσθιος τροχός
8 Είσοδος στην κυλινδρική σκούπα
9 Σταθερό σημείο πρόσδεσης
10 Περιστρεφόμενη προείδοποιητική λυ- χνία
11 Καπό συσκευής δεξιά
12 Κάλυμμα, δεξιά
13 Επένδυση πίσω μέρους
14 Κινητήριος τροχός
15 Κάλυμμα, αριστερά
16 Καπό αριστερά (καπό κινητήρα)
17 Σετ μπαταριών (συμπεριλαμβάνεται μόνο στο KM 120/ 250 R Bp Pack)

Εικόνα Β

1 Μοχλός χειρισμού κυλινδρικής και πλα- їνής σκούπας Μοχλός προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται. Μοχλός προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται
2 Μοχλός χειρισμού δοχείου ρύπων Ανύψωση/βύθιση κάδου απορριμμά- των
3 Μοχλός χειρισμού κυλινδρικής σκού- πας Ανύψωση/κάθοδος κυλινδρικής σκού- πας
4 Μοχλός χειρισμού καπάκι δοχείου Άνοιγμα / κλείσιμο του καλύμματος δο- χείου
5 Ενδεικτικές λυχνίες και οθόνη
6 Διακόπτης φυσητήρα και καθαρισμού φίλτρου Θέση στο κέντρο: Καθαρισμός φίλτρου και φυσητήρας ανενεργά Διακόπτης πίσω: Φυσητήρας ενεργός

Θέση εμπρός: Καθαρισμός φίλτρου ενεργός

7 Διακόπτης κόρνας
8 Ασφάλειες
9 Διακόπτης ανάφλεξης με κλειδί Θέση 0: Απενεργοποίηση κινητήρα Θέση 1: Διακόπτης μίζας ανοικτός Θέση 2: Εκκίνηση του κινητήρα
10 Διακόπτης επιλογής κατεύθυνσης
11 Φρένο ακινητοποίησης
12 Ρύθμιση φθοράς / ρύθμιση επιφάνειας σκουπίσματος κυλινδρικής σκούπας
13 Φις μπαταρίας

Πεντάλ

Εικόνα C

1 Πεντάλ φρένου
2 Πεντάλ οδήγησης

Ενδεικτικές λυχνίες και οθόνη

Εικόνα D

1 Χωρητικότητα μπαταρίας
2 Ενδεικτική λυχνία μπαταρίας
3 Ενδεικτική λυχνία κατάστασης λειτουργίας
4 Ενδεικτική λυχνία φώτων στάθμευσης
5 Ενδεικτική λυχνία (μη συνδεδεμένη)

6 Ενδεικτική λυχνία φώτων διασταύρωσης
7 Ενδεικτική λυχνία (μη συνδεδεμένη)
8 Ενδεικτική λυχνία εμπροσθοπορείας
9 Ενδεικτική λυχνία οπισθοπορείας
10 Μετρητής ωρών λειτουργίας

Πριν τη θέση σε λειτουργία

Ασφάλιση/απελευθέρωση φρένου ακινητοποίησης

→ Απασφαλίστε το φρένο ακινητοποίησης και πιέστε ταυτόχρονα του πεντάλ πέδησης.
→ Ασφαλίστε το φρένο ακινητοποίησης και πατήστε ταυτόχρονα το πεντάλ πέδησης.

Έναρξη λειτουργίας

Γενικές υποδείξεις

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Αφαιρέστε το κλειδί από το διακόπτη εκκίνησης.
→ Ασφαλίστε το χειρόφρενο.

Εργασίες ελέγχου και συντήρησης

Καθημερινά πριν την έναρξη λειτουργίας

→ Ελέγξτε την κατάσταση φόρτισης της μπαταρίας και φορτίστε τη μπαταρία, εάν είναι απαραίτητο (βλ. κεφάλαιο "Φόρτιση μπαταρίας").
→ Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες.
→ Ελέγξτε εάν έχουν τυλιχτεί οι ιμάντες στους τροχούς.
→ Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού.
→ Εξετάστε τη συσκευή για βλάβες.
→ Καθαρίστε το φίλτρο σκόνης με το πλήκτρο καθαρισμού φίλτρου.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση.

Υποδείξεις ασφαλείας για τους συσσωρευτές

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προειδοποιητικές υποδείξεις:

	Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος!
	Να φοράτε προστατευτικά γυα- λιά!
	Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές!
	Κίνδυνος έκρηξης!
	Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα!

	Κίνδυνος τραυματισμού από οξέα!
	Πρώτες βοήθειες!
	Προειδοποιητική παρατήρηση!
	Απόσυρση!
	Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων!
	Προειδοποίηση για επικίνδυνη ηλεκτρική τάση!

⚠️Κίνδυνος

Κίνδυνος έκρηξης! Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα πάνω στη μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

ΔΚίνδυνος

Κίνδυνος τραμματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με υόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

ΔΚίνδυνος

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης!

• Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας.
• Οι χώροι μέσα στους οποίους φορτίζονται οι συσσωρευτές πρέπει να αερίζονται καλά, διότι κατά τη φόρτιση δημιουργείται εκρηκτικό αέριο.

ΔΚίνδυνος

Κίνδυνος τραυματισμού από οξέα!

• Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό.
• Μετά, επισκεφθείτε αμέσως το γιατρό.
• Πλύνετε με νερό την ακάθαρτη στολή.

Φόρτιση μπαταριών

ΠΡΟΣΟΧΗ

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τηρείτε τους κανονισμούς ασφαλείας κατά το χειρισμό των μπαταριών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Λάβετε οπωσδήποτε υπόψη τις συνοδευτικές οδηγίες χρήσης του κατασκευαστή της μπαταρίας και ενεργήστε αναλόγως.

Φορτίστε τη μπαταρία μόνο με τον κατάλλη- λο φορτιστή.

ΔΚίνδυνος

Κίνδυνος εγκαυμάτων από οξέα. Η αναπλήρωση νερού όταν η μπαταρία είναι εκφορτισμένη μπορεί να προκαλέσει διαρροή οξέος! Στην επαφή με οξέα μπαταριών χρησιμοποιείτε προστατευτικά γυάλια και λαμ-

βάνετε υπόψη τους κανονισμούς, ώστε να αποφύγετε τυχόν τραυματισμούς και καταστροφή των ενδυμάτων σας. Εάν χυθεί οξύ στο δέρμα ή στα ρούχα, ξεπλύνετε αμέσως με πολύ νερό.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Για την αναπλήρωση των μπαταριών χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (VDE 0510). Μην χρησιμοποιείτε πρόσθετα (τα λεγόμενα βελτιωτικά), διότι σε αυτή την περίπτωση παύει να ισχύει οποιαδήποτε εγγύηση.

Συνιστώμενες μπαταρίες, φορτιστές

	Κωδικός παραγγελίας
Συσσωρευτής 36 V, 360 Ah, (σε κάδο, με ελάχιστη συντήρηση)*	6.654-282.0
Φορτιστής 36 V, 50 A 6	6.654-283.0
* Η συσκευή χρειάζεται 1 συσσωρευτή

Η χρήση άλλων μπαταριών και φορτιστών δεν συνιστάται και είναι δυνατή μόνο σε συνεννόηση με την υπηρεσία εξυπηρέτησης της KÄRCHER.

→ Τραβήξτε το βύσμα μπαταρίας από το μηχάνημα και συνδέστε το βύσμα στο φορτιστή.
→ Συνδέστε το βύσμα του φορτιστή σε μια κατάλληλη πρίζα 16Α. Ο φορτιστής φορτίζει αυτόματα.
→ Διατηρείτε ανοικτά τα δύο καλύμματα του κινητήρα κατά τη διαδικασία φόρτισης.
→ Υπόδειξη: Όταν φορτιστούν οι μπατα- ρίες, αποσυνδέστε το φορτιστή πρώτα από την πρίζα και μετά από τις μπατα- ρίες.

'Ελεγχος και διόρθωση στάθμης υγρών του συσσωρευτή

ΠΡΟΣΟΧΗ

Δώστε βάση οπωσδήποτε στις οδηγίες του κατασκευαστή συσσωρευτών και ενεργήστε αναλόγως.

Ελέγξτε την κατάσταση φόρτισης της μπαταρίας

- 'E v ð ε i ξ η φ o ρ τ i σ πράσινο:

Η μπαταρία είναι φορτισμένη.

- 'E v δ ε i ξ η φ o ρ τ i σ κίτρινο:

Η μπαταρία είναι κατά το ήμισυ εκφορτισμένη.

- 'E v δ ε i ξ η φ o ρ τι σ κόκκινο:

Η μπαταρία είναι σχεδόν εκφορτισμένη.

Η λειτουργία σάρωσης θα τερματιστεί αυτόματα σε λίγο.

– Η ενδεικτική λυχνία ανάβει με κόκκινο Η μπαταρία είναι εκφορτισμένη. Η λει- τουργία σάρωσης θα τερματιστεί αυτό- ματα (η επανέναρξη της λειτουργίας των μονάδων σάρωσης είναι δυνατή μόνον μετά τη φόρτωση της μπαταρί- ας).
→ Οδηγήστε τη μηχανή κατευθείαν στον σταθμό φόρτισης, αποφεύγοντας την οδήγηση σε ανωφέρειες.

→ Φορτίστε το συσσωρευτή.

Λειτουργία

Ρύθμιση καθίσματος οδηγού

1 Μοχλός ρύθμισης καθίσματος

2 Κάθισμα οδηγού

→ Τραβήξτε προς τα έξω το μοχλό ρύθμισης του καθίσματος.
→ Μετακινήστε το κάθισμα, αφήστε ελεύ- θερο το μοχλό και ασφαλίστε τον.
→ Ελέγξτε τη σταθερότητα της θέσης, με- τακινώντας την εμπρός πίσω.

Εκκίνηση της μηχανής

Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Το μηχάνημα απενεργοποιείται, όταν εγκαταλειφθεί το κάθισμα του οδηγού.

→ Καθίστε στο κάθισμα του οδηγού.
→ Μετακινήστε το διακόπτη επιλογής πορείας στη μεσαία θέση.
→ Ασφαλίστε το χειρόφρενο.
→ Εισάγετε το κλειδί στη μίζα.
→ Γυρίστε το κλειδί ανάφλεξης στο "I". Η συσκευή βρίσκεται σε λειτουργική ετοιμότητα.

→ Γυρίστε το κλειδί ανάφλεξης στη θέση "II". Η συσκευή είναι έτοιμη για οδήγηση.

Υπόδειξη: Η ένδειξη φόρτισης της μπαταρίας εμφανίζει έπειτα από περ. 10 δευτερόλεπτα την πραγματική κατάσταση φόρτισης.

Οδήγηση της μηχανής

→ Πατήστε και κρατήστε πατημένο το πεντάλ πέδησης.
→ Λύστε το φρένο ακκινητοποίησης.

1 Κατεύθυνση οδήγησης προς τα εμπρός 2 Κατεύθυνση οδήγησης πίσω

Κίνηση προς τα εμπρός

→ Ρυθμίστε το διακόπτη επιλογής κατεύ- θυνσης στη θέση "εμπρός".
→ Πιέστε σιγά σιγά το πεντάλ γκαζιού.

Κίνηση προς τα πίσω

ΔΚίνδυνος

Κίνδυνος τραυματισμού! Κατά την όπισθεν οδήγηση είναι δυνατό να προκύψει κίνδυ- νος για τρίτους. Ζητήστε οδηγίες, εάν είναι απαραίτητο.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Πιέζετε το διακόπτη επι- λογής κατεύθυνσης μόνο όταν η συσκευή είναι ακινητοποιημένη.

→ Ρυθμίστε το διακόπτη επιλογής κατεύ- θυνσης στη θέση "πίσω".
→ Πιέστε σιγά σιγά το πεντάλ γκαζιού.

Συμπεριφορά οδήγησης

• Με τον επιταχυντή μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις η ταχύτητα οδήγησης.
  – Αποφύγετε την απότομη ενεργοποίηση του πεντάλ επειδή μπορούν να προκληθούν βλάβες στο υδραυλικό σύστημα.

Πέδηση

→ Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητοποιείται.

Υπόδειξη: Η επίδραση της πέδησης μπο- ρεί να αυξηθεί με πίεση του πεντάλ φρένου.

Υπερκέραση εμποδίων

Υπερπήδηση σταθερών εμποδίων ύψους έως 70 mm:

→ Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά.
Υπερτήδηση σταθερών εμποδίων ύψους άνω των 70 mm:

→ Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα.

Λειτουργία σάρωσης

ΠΡΟΣΟΧΗ

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης.

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδήγησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες.

Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να καθαρίζετε τακτικά το φίλτρο σκόνης.

Υπόδειξη: Σε περίπτωση αυξημένων εργασιών με λεπτή σκόνη πρέπει να καθαρίζετε πιο συχνά το φίλτρο.

Μοχλός χειρισμού

1 Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας
2 Μοχλός χειρισμού δοχείου ρύπων
3 Μοχλός χειρισμού κυλινδρικής σκού- πας
4 Μοχλός χειρισμού καπάκι δοχείου

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας

→ Μοχλός χειρισμού (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται

και η πλαϊνή σκούπα χαμηλώνει και ενεργοποιείται.

→ Μοχλός χειρισμού (1) προς τα πίσω: Η κυλινδρική σκούπα ενεργοποιείται.

Μοχλός χειρισμού δοχείου ρύπων

→ Μοχλός χειρισμού δοχείου ρύπων (2) εμπρός: Το δοχείο ρύπων χαμηλώνει.
→ Μοχλός χειρισμού δοχείου ρύπων (2) πίσω: Το δοχείο ρύπων σηκώνεται.

Μοχλός χειρισμού κυλινδρικού σαρώ- θρου

→ Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται.
→ Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Μοχλός χειρισμού καπάκι δοχείου

→ Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ρύπων ανοίγει.
→ Μοχλός χειρισμού καπακιού δοχείου (4) πίσω: Το καπάκι του δοχείου ρύπων κλείνει.

Σάρωση στεγνών δαπέδων

→ Ενεργοποιήστε τον ανεμιστήρα.
→ Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπτας (1) προς τα πίσω: Η κυ- λινδρική σκούπτα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπτα χαμηλώνει.

→ Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ανοίγει.
→ Κατά τον καθαρισμό πλευρικών άκρων:

Μοχλός χειρισμού κυλινδρικής και πλαϊνής σκούπτας (1) προς τα εμπρός: Η κυλινδρική σκούπτα ενεργοποιείται, η πλαϊνή σκούπτα ενεργοποιείται και χαμηλώνει.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Σάρωση υγρών ή βρεγμένων δαπέδων

→ Απενεργοποιήστε τον ανεμιστήρα.
→ Για καθαρισμό επιφανειών:

Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπτας (1) προς τα πίσω: Η κυ- λινδρική σκούπτα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπτα χαμηλώνει.

→ Μοχλός χειρισμού καπακιού δοχείου (4) εμπρός: Το καπάκι του δοχείου ανοίγει.

→ Κατά τον καθαρισμό πλευρικών άκρων:

Μοχλός χειρισμού κυλινδρικής και πλαϊνής σκούπας (1) προς τα εμπρός: Η κυλινδρική σκούπα ενεργοποιείται, η πλαϊνή σκούπα ενεργοποιείται και χαμηλώνει.

Μοχλός χειρισμού κυλινδρικής σκούπας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμηλώνει.

Άδειασμα του κάδου απορριμμάτων

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού!

→ Κατά τη διάρκεια της διαδικασίας εκκένωσης, δεν πρέπει να υπάρχουν πρόσωπα ή ζώα στην περιοχή περιστροφής του δοχείου ρύπων.

Κίνδυνος ανατροπής!

→ Αποθέστε τη συσκευή κατά τη διαδικασία εκκένωσης πάνω σε επίπεδη επιφάνεια.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης!

→ Μηναγγίζετε ποτέ τα στελέχη του μηχανισμού εκκένωσης. Μην στέκεστε κάτω από το ανυψωμένο δοχείο.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

→ Κατά τη διαδικασία εκκένωσης μπορεί να εκτοξευθούν υλικά από την περιστρεφόμενη κυλινδρική βούρτσα. Κρατήστε επαρκή απόσταση.

→ Με τους μοχλούς χειρισμού ανυψώνετε την κυλινδρική και την πλαϊνή σκούπα: Μοχλός χειρισμού 1 στη μέση και μοχλός χειρισμού 3 προς τα εμπρός.
→ Κλείστε το καπάκι του δοχείου μεταθέτοντας το μοχλό χειρισμού (4) προς τα πίσω:
→ Σηκώστε το δοχείο ρύπων μεταθέτοντας το μοχλό χειρισμού του δοχείου (2) προς τα πίσω:
→ Πλησιάστε οδηγώντας αργά στο κεντρικό δοχείο περισυλλογής.
→ Ασφαλίστε το χειρόφρενο.

→ Ανοίξτε το καπάκι του δοχείου πιέζοντας το μοχλό χειρισμού του καπακιού (4) προς τα εμπρός και εκκενώστε το δοχείο ρύπων.
→ Κλείστε το καπάκι του δοχείου μεταθέτοντας το μοχλό χειρισμού του καπακιού (4) προς τα πίσω, ώσπου να γείρει στην τερματική θέση.
→ Λύστε το φρένο ακκινητοποίησης.
→ Απομακρυνθείτε οδηγώντας αργά από το δοχείο περισυλλογής.
→ Κατεβάστε το δοχείο ρύπων στην τερματική θέση μεταθέτοντας το μοχλό χειρισμού δοχείου ρύπων (2) προς τα εμπρός.

Απενεργοποίηση της μηχανής

→ Πατήστε και κρατήστε πατημένο το πεντάλ πέδησης.
→ Ασφαλίστε το χειρόφρενο.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Μεταφορά

ΔΚΙΝΔΥΝΟΣ

Βλάβες από τη μεταφορά!

→ Κατά τη μεταφορά πάνω σε ρυμουλκούμενα ή οχήματα λάβετε υπόψη το καθαρό βάρος (βάρος μεταφοράς) της συσκευής.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης καιανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.
→ Ασφαλίστε τη συσκευή στα σταθερά σημεία πρόσδεσης (4x) χρησιμοποιώντας ιμάντες, σκοινιά ή αλυσίδες.
→ Ασφαλίστε τη μηχανή με τάκους στους τροχούς.
→ Κατά τη μεταφορά του σαρώθρου αποσυνδέστε την μπαταρία.

Αποθήκευση/ Απενεργοποίηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

→ Τοποθετήστε το σάρωθρο πάνω σε επίπεδη επιφάνεια, σε ξηρό περιβάλλον που δεν διατρέχει κίνδυνο παγετού. Προστατέψτε το από τις σκόνες με ένα κάλυμμα.
→ Ανυψώστε τον κύλινδρο σκουπίσματος και τις πλευρικές σκούπες, για να μην καταστρέψετε τις βούρτσες.
→ Κλείστε το καπάκι του δοχείου.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.
→ Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει.

Όταν το σάρωθρο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία:

→ Καθαρίστε το μηχανικό σάρωθρο εσωτερικά και εξωτερικά.

→ Τραβήξτε το βύσμα μπαταρίας από το μηχάνημα.
→ Φορτίστε το συσσωρευτή και επαναφορτίστε τον έπειτα από περίπου δύο μήνες.

Φροντίδα και συντήρηση

Γενικές υποδείξεις

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

→ Μην πλένετε το φίλτρο σκόνης.
→ Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας.
→ Τα προσαρμοζόμενα ανά τόπους επαγγελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701.
→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.

Καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης!

To kathápióma tns souskeuńs dev eppitré-petai va yívetai me lástixo í me peka-σmó verou uψηλήs píesns (kívðuvos braxukuklωμάτων í állων ζημιών).

Εσωτερικός καθαρισμός της συσκευής ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτικά γυαλιά.
→ Καθαρίστε τη μηχανή με ένα πανί.
→ Καθαρίστε τη μηχανή με πεπιεσμένο αέρα.

Εξωτερικός καθαρισμος της μηχανής

→ Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού.

Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά.

Διαστήματα συντήρησης

Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συντήρηση.

Συντήρηση από τον πελάτη

Υπόδειξη: Όλες οι εργασίες σέρβις και συντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδικευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher.

Καθημερινή συντήρηση:

→ Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες.
→ Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού.
→ Εξετάστε τη συσκευή για βλάβες.

Εβδομαδιαία συντήρηση:

→ Ελέγξτε το υδραυλικό σύστημα.

→ Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος.
→ Ελέγξτε τη στάθμη των υγρών φρένων.
→ Ελέγξτε τη μόνωση για φθορές και αντικαταστήστε την, εάν είναι απαραίτητο
→ Ελέγξτε και λιπάνετε το κάλυμμα δοχείου.

Συντήρηση λόγω φθοράς:

→ Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα.
→ Ρυθμίστε ή αντικαταστήστε τα πλευρικά στεγανοποιητικά παρεμβύσματα.
→ Αντικαταστήστε την κυλινδρική βούρτσα.
→ Αντικαταστήστε τις πλευρικές βούρτσες.

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης.

Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών

Συντήρηση έπειτα από 50 ώρες λειτουργίας:

→ Αναθέσετε την πρώτη επιθεώρηση σύμφωνα με το βιβλιάριο συντήρησης.

Συντήρηση έπειτα από 250 ώρες λει- τουργίας:

→ Αναθέστε την επιθεώρηση σύμφωνα με το βιβλιάριο συντήρησης.

Υπόδειξη: Προς διαφύλαξη των εγγυητικών αξιώσεων, κατά τη διάρκεια του χρόνου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης.

Εργασίες συντήρησης

Προετοιμασία:

→ Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.
→ Ασφαλίστε το χειρόφρενο.

Γενικές υποδείξεις ασφαλείας ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Τοποθετείτε πάντα τη ράβδο ασφαλείας, όταν ο κάδος απορριμμάτων είναι ανασηκωμένος.

1 Στήριγμα ράβδου ασφάλισης
2 Ράβδος ασφάλισης
→ Ανοίξτε τη ράβδο ασφάλισης εκκένωσης σε ύψος προς τα πάνω και τοποθετήστε την στο στήριγμα (ασφαλισμένη).

Αντικατάσταση των μπαταριών ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση των μπαταριών, δώστε βάση στην κατεύθυνση των πόλων. Η τοποθέτηση του πόλου γίνεται με κατεύθυνση προς τα αριστερά.

Οι μπαταρίες μπορούν να αντικαταστα- θούν μόνο ως σύνολο. Η αντικατάσταση μπορεί να γίνει μόνο από ειδικευμένο ηλε- κτρολόγο.

→ Λόγω του μεγάλου βάρους (450 kg), η αντικατάσταση πρέπει να γίνει με χρήση γερανού.

Υπόδειξη: Ξεβιδώστε την εγκάρσια δοκό πριν την αντικατάσταση της μπαταρίας.

1 Μπαταρία - σε κατεύθυνση προς τα αριστερά

2 Εγκάρσιο στυλίδιο

→ Κατά την αποσυναρμολόγηση της μπα- ταρίας πρέπει να προσέχετε ώστε να γί- νεται πρώτα η αποσύνδεση του αγω- γού του αρνητικού πόλου.
→ Στερεώστε τα σκοινιά του γερανού στους 4 οπές του σετ μπαταρίας και ανασηκώστε προσεκτικά τις μπαταρίες.

Ελέγξτε τη στάθμη υγρών φρένων και συμπληρώστε

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

→ Τοποθετείτε πάντα τη ράβδο ασφαλεί- ας, όταν το δοχείο ρύπων είναι αναση- κωμένο.
→ Εκτελέστε την ασφάλιση μόνο από ένα σημείο έξω από την επικίνδυνη περιοχή.

1 Στήριγμα ράβδου ασφάλισης

2 Δοχείο υγρών φρένων

3 K α π ά κι σ φ ρ ά γ

→ Μετακινήστε τον κάδο απορριμμάτων προς τα πάνω και ασφαλίστε τον με τη ράβδο, βλ. κεφάλαιο "Εκκένωση κάδου απορριμμάτων"
→ Ελέγξτε εάν υπάρχει αρκετό υγρό φρένων στο δοχείο υγρού φρένων.

Υπόδειξη

Η στάθμη του υγρού πρέπει να βρίσκε- ται μεταξύ των σημείων Min. και Max.

→ Εάν είναι απαραίτητη, συμπληρώστε υγρό φρένων DOT του εμπορίου.

Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος και συμπληρώστε λάδι ΥΠΟΔΕΙΞΗ

Ο κάδος απορριμμάτων δεν πρέπει να είναι ανυψωμένος.

→ Ανοίξτε το κάλυμμα του κινητήρα.

1 Δεξαμενή υδραυλικού λαδιού
2 Y α λ o δ ε í κ τ ης

3 Καπάκι ασφάλισης, άνοιγμα πλήρωσης λαδιού

→ Ελέγξτε τη στάθμη του υδραυλικού λα- διού στον υαλοδείκτη.
- Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX".
– Εάν η στάθμη λαδιού βρίσκεται κάτω από την ένδειξη „MIN“, συμπληρώστε υδραυλικό λάδι.
→ Ξεβιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού.
→ Καθαρίστε το σημείο πλήρωσης.
→ Συμπληρώστε λάδι στο υδραυλικό σύστημα.

Τύπος λαδιού: βλέπε Τεχνικά χαρακτη- ριστικά

→ Βιδώστε το κάλυμμα σφράγισης του στομίου πλήρωσης λαδιού.

Ελέγξτε το υδραυλικό σύστημα

→ Ασφαλίστε το χειρόφρενο.
→ Βάλτε μπρος τον κινητήρα.

Συντήρηση του υδραυλικού συστήματος μόνον από την υπηρεσία εξυπηρέτησης πελατών της Kärcher.

→ Ελέγξτε όλους τους ελαστικούς σωλήνες και τις συνδέσεις του υδραυλικού συστήματος για διαρροές.

'Ελεγχος της κυλινδρικής βούρτσας

→ Καθίστε στο κάθισμα του οδηγού.
→ Μετακινήστε το διακόπτη επιλογής πο- ρείας στη μεσαία θέση.
→ Γυρίστε το κλειδί ανάφλεξης στο "I".
→ Ανυψώστε τον κάδο σκουπίσματος μέχρι το υψηλότερο σημείο.

→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγαλτε το κλειδί.

→ Ασφαλίστε το χειρόφρενο.
→ Τοποθετήστε τη ράβδο στήριξης για εκκένωση σε ανύψωση.
→ Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα
→ Αφαιρέστε τη μπάρα ασφαλείας.
→ Εισάγετε το κλειδί στη μίζα.
→ Γυρίστε το κλειδί ανάφλεξης στο "I".
→ Κατεβάστε τον κάδο απορριμμάτων ως το τέρμα.
→ Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί.

Αντικατάσταση της κυλινδρικής βούρτσας

1 Kλειδί
2 Πλευρική επένδυση
→ Ανυψώστε το δοχείο ρύπων και ακινη- τοποιήστε το με τη ράβδο ασφάλισης.
→ Ανοίζτε το πλευρικό κάλυμμα με το κλειδί.

1 Φουρκέτα ακινητοποίησης
2 Перікóхlio
3 Πλευρικό στεγανοποιητικό παρέμβυ- σμα
→ Ξεβιδώστε τις πεταλούδες.
→ Αφαιρέστε τη φουρκέτα ακινητοποίησης.
→ Ανοίξτε το στεγανοποιητικό παρέμβυσμα πρας τα έξω.

'Ελεγχος και ρύθμιση του κατόπτρου σάρωσης της κυλινδρικής βούρτσας

Υπόδειξη: Το κάταπτρο σάρωσης είναι ρυθμισμένο από προεπιλογή στα 80 mm και μπορεί να ρυθμιστεί αδιαβάθμητα ανάλογα με τη φθορά του κυλίνδρου σάρωσης.

→ Ελέγξτε την πίεση στα ελαστικά.
→ Απενεργοποιήστε τον αναρροφητήρα. → Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδιάκριτα καλυμμένο με σκόνη ή κιμωλία.
Μοχλός χειρισμού κυλινδρικής και πλα- ίνης σκούπας (1) προς τα πίσω: Η κυ- λινδρική σκούπα ενεργοποιείται. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα πίσω: Η κυλινδρική σκούπα χαμπλώγει.
→ Αφήστε την κυλινδρική σκούπα να λει- τουργήσει για περίπου 10 δευτερόλε- πτα.
Μοχλός χειρισμού κυλινδρικής και πλα- ϊνής σκούπας (1) στη μέση. Μοχλός χειρισμού κυλινδρικής σκού- πας (3) προς τα εμπρός: Η κυλινδρική σκούπα ανασηκώνεται.
→ Σηκώστε το δοχείο απορριμμάτων. → Μετακινήστε τη υνχανή προς τα πίαψ.
→ Ελέγξτε τον καθρέφτη σκουπίσματος.

80 - 85 mm

Το κάτοπτρα σάρωσης πρέπει να οχηματίζει ένα ομοιογενές ορθογώνιο με πλάτος 80-85 mm.

→ Με τον μοχλό χειριομού χαμηλώστε την πλαϊνή σκούπα και αφήστε την να λειτουργήσει 10 δευτερόλεττα.
→ Ανυψώστε τις πλευρικές βούρτσες. → Μετακινήστε τη μηχανή προς τα πίσω.
→ Ελέγξτε τον καθρέφτη σκουπίσματος.

H 40 - 50 mm

Τα κάτοπτρο ακουπίσματος πρέπει να έχει πλάτος 40 -50 mm

A B A B

→ Διαρθώσε το κάταπτρο σάρωσης με τους δύο ρυθμιστικούς κοχλίες.
→ Ελέγξιε τον καθρέφη ακουπίσματος. Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων

ΔΚΙΝΔΥΝΟΣ

Κινδυνος τραυματισμού! Τοποθετείτε πάντα

→ Πιέστε προς τα κάτω το πλευρικό στεγανοποιητικό παρέμβυσμα (διαμήκης οπή), ώσπου να απέχει 1 - 3 mm από το δάπεδο.
→ Βιδώστε καλά τα ελάσματα στερέωσης.
→ Επαναλαμβάνετε τη διαδικασία στην απέναντι πλευρά της συσκευής.

Μη αυτόματος καθαρισμός φίλτρου σκόνης

→ Ενεργοποιήστε το χειροκίνητο καθαρισμό φίλτρου.

'Ελεγχος/αντικατάσταση του φίλτρου σκόνης

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού!

→ Κατά την εκτέλεση εργασιών στο σύστημα φίλτρου φοράτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τους κανόνες ασφαλείας σχετικά με την επαφή με λεπτή σκόνη.

→ Καθαρίστε το φίλτρο σκόνης με το πλήκτρο καθαρισμού φίλτρου.

→ Αδειάστε το δοχείο απορριμμάτων.

1 Διάταξη ασφάλισης καλύμματος της συ- σκευής

2 Κάλυμμα μηχανής

3 Κάλυμμα φίλτρου

→ Ανοίξτε το κλείδωμα ξεβιδώνοντας τον αστεροειδή κοχλία.

→ Ανασηκώστε το κάλυμμα της μηχανής προς τα εμπρός.

1 Πώμα, κάλυμμα φίλτρου (2x)

2 Κάλυμμα φίλτρου

→ Ανοίξτε το σφράγιστρο.
→ Ανοίξτε το κάλυμμα του φίλτρου.

→ Ελέγξτε το φίλτρο σκόνης και καθαρίστε ή αντικαταστήτε το, εάν είναι αναγκαίο. Υπόδειξη

Η αντικατάσταση του φίλτρου σκόνης να ανατίθεται αποκλειστικά στην υπηρεσία εξυπηρέτησης πελατών της Kärcher.

→ Τοποθετήστε και ασφαλίστε και πάλι το κάλυμμα του φίλτρου.

Αντικατάσταση λαμπτήρα πυράκτωσης προβολέα (προαιρετικό)

→ Ξεβιδώστε τον προβολέα.
→ Αφαιρέστε τον προβολέα και τραβήξτε το φις.

Υπόδειξη: Λάβετε υπόψη τις θέσεις του βύσματος.

→ Αποσυναρμολογήστε τον προβολέα.
→ Αποσυναρμολογήστε το περίβλημα του κινητήρα και κρατήστε το οριζόντια, καθώς ο λαμπτήρας δεν είναι στερεωμένη.

→ Απασφαλίστε τη ράδβο ασφάλισης και αφαιρέστε το λαμπτήρα.

→ Τοποθετήστε έναν νέο λαμπτήρα.

→ Συναρμολογήστε το φίλτρο με την αντίστροφη σειρά.

Αντικατάσταση λαμπτήρα πυράκτωσης φλας (προαιρετικό)

Υπόδειξη: Για την αντικατάσταση του λαμπτήρα πυράκτωσης του φλας, αφαιρέστε το τζάμι από το περίβλημα του φλας.

Αντικατάσταση ασφαλειών

FU FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

1 Ραβδωτό περικόχλιο

2 Κάλυμμα πίνακα ασφαλειών

→ Ξεβιδώστε το βιδωτό παξιμάδι.
→ Ανοίξτε το καπάκι του κιβωτίου ασφαλειών.
→ Ελέγξτε τις ασφάλειες.
→ Αντικαταστήστε τις ελαττωματικές ασφάλειες.

Υπόδειξη: Χρησιμοποιείτε μόνο ασφά- λειες με την ίδια τιμή ρεύματος.

FU01 Ηλεκτρονόμος ασφα-λείαςΠεντάλ οδήγησης

3 A

FU02 Ένδειξη πολλαπλών λειτουργιών	5 A
FU03 Απενεργοποίηση μπα- ταρίας	3 A
FU04 Διακόπτης κατεύθυν- σης κίνησης	3 A
FU05 Έλεγχος οδήγησης 3 A
FU06 Σύστημα ανακίνησης 15 A
FU07 Μονάδα ελέγχου συ- στήματος αναρρόφη- σης	3 A
FU08 Περιστρεφόμενη προ- ειδοποιητική λυχνία	7.5 A
FU09 Κόρνα 7.5 A
FU10 Φωτισμός 15 A
FU11 Υαλοκαθαριστήρας 3 A
FU12 Καμπίνα οδηγού (προαιρετική)	10 A
FU 13* Κινητήρας πορείας 125 A
FU 14* Ηλεκτρικός κινητήρας	100 A
FU 15* Αναρροφητήρας	20 A

* Αυτές οι ασφάλειες επιτρέπεται να αντικαθίστανται μόνο από το τμήμα εξυπηρέτησης πελατών, επειδή απαιτείται έλεγχος για τυχόν σφάλματα της συσκευής.

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Μηχανικό σάρωθρο με κά- θισμα

Τύπος: KM 120/250 R Bp 1.186-002.0 KM 120/250 R Bp Pack 1.186-003.0

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2000/14/EK

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/EK: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 88

Εγγυημένη: 90

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Αντιμετώπιση βλαβών

Βλάβη Αντιμετώπιση
Το μηχάνημα δεν κινείται ή κινείται αργά	Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος
	Έλεγχος της ασφάλειας FU 13 του κινητήρα πορείας από το τμήμα εξυπηρέτησης πελατών
	Φορτίστε ή αντικαταστήστε την μπαταρία
	Λύστε το φρένο ακινητοποίησης
	Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Συρίζων θόρυβος στο υδραυλικό σύστημα	Συμπληρώστε υδραυλικά υγρά
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Οι βούρτσες περιστρέφονται μόνον αργά ή δεν περιστρέφονται καθόλου	Ελέγξτε εάν υπάρχουν μπερδεμένοι ιμάντες ή καλώδια.
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Οι βούρτσες έχουν μικρή ή καμία αναρροφητική ισχύ	Καθαρίστε το φίλτρο
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Η μηχανή δημιουργεί σκόνη	Ρύθμιση πλευρικών στεγανοποιητικών παρεμβυσμάτων
	Ενεργοποιήστε τον ανεμιστήρα
	Καθαρισμός φίλτρου σκόνης
	Αντικατάσταση παρεμβυσμάτων φίλτρων
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Η μονάδα σκουπίσματος δεν μαζεύει τα απορρίμματα	Αδειάστε το δοχείο απορριμμάτων.
	Καθαρισμός φίλτρου σκόνης
	Αντικατάσταση του κυλίνδρου σκουπίσματος
	Ρύθμιση του κατόπτρου σκουπίσματος
	Αντικατάσταση των ταινιών στεγανοποίησης του κάδου απορριμμάτων
	Παραμέριση εμπλοκής του κύλινδρου καθαρισμού
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Ο κάδος απορριμμάτων δεν ανυψώνεται ούτε χαμηλώνει	Ελέγξτε τις ασφάλειες.
	Αφαίρεση του στηρίγματος ασφαλείας από το δοχείο απορριμμάτων
	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Ο κάδος σκουπίσματος περιστρέφεται πολύ αργά ή δεν περιστρέφεται καθόλου	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher
Δυσλειτουργία στα υδραυλικά κινούμενα μέρη	Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher

Τεχνικά χαρακτηριστικά

		KM 120/250 R Bp KM 120/250 R Bp Pack
Χαρακτηριστικά συσκευών
Ταχύτητα κίνησης, εμπρός km/h 6 6
Ταχύτητα κίνησης, όπισθεν km/h 3 3
Επιτρεπόμενη κλίση εδάφους (μέγ.) -- 14% 14%
Ισχύς σε εμβαδόν χωρίς πλευρική σκούπα m	2h	5400	5400
Απόδοση επιφανείας με 1 πλευρική σκούπα	m^2/h	7200	7200
Πλάτος εργασίας χωρίς πλευρικές βούρτσες	mm	900	900
Επιφάνεια εργασίας με 1 πλευρική βούρτσα	mm	1200	1200
Είδος προστασίας - προστασία από σταγόνες νερού	--	IPX 3	IPX 3
Διάρκεια χρήσης με πλήρως φορτισμένη μπαταρία	h	--	3,5
Ηλεκτρική εγκατάσταση
Χωρητικότητα μπαταρίας V, Ah -- 36, 360
Σετ μπαταριών kg -- 450
Υδραυλικό σύστημα
Ποσότητα λαδιού σε ολόκληρο το υδραυλικό σύστημα I 25	25
Ποσότητα λαδιού στη δεξαμενή του υδραυλικού συστήμα-τος	120,5 20,5
Τύπος υδραυλικού λαδιού -- HV 46 HV 46
Κάδος απορριμμάτων
Μέγιστο ύψος εκκένωσης mm 1400	1400
Όγκος δοχείου απορριμμάτων	1 250	250
Κύλινδρος σκουπίσματος
Διάμετρος κυλινδρικής βούρτσας	mm 300	300
Πλάτος κυλινδρικής βούρτσας	mm 900	900
Αριθμός στροφών	1/min 325	325
Κάτοπτρο σκουπίσματος	mm 80 80
Πλευρική βούρτσα
Διάμετρος πλευρικών βουρτσών	mm 600	600
Αριθμός στροφών (χωρίς διαβαθμίσεις)	1/min 61 61
Ελαστικά από καουτσούκ
Μέγεθος εμπρός	-- 15-4,5 x 8	15-4,5 x 8
Μέγεθος πίσω	-- 15-4,5 x 8	15-4,5 x 8
Φρένο
Πρόσθιοι τροχοί	-- μηχανικό	μηχανικό
Οπίσθιος τροχός	-- Ηλεκτρικά	Ηλεκτρικά
Σύστημα φίλτρου και αναρρόφησης
Τύπος κατασκευής	-- Φίλτρο τσέτης	Φίλτρο τσέτης
Αριθμός στροφών	1/min 2800	2800
Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης	m^2	6,0	6,0
Ονομαστική υποπίεση συστήματος αναρρόφησης	mbar	15,5 15,5
Ονομαστική παροχή όγκου συστήματος αναρρόφησης	m^3/h	800	800
Σύστημα ανακίνησης	-- Ηλεκτροκινήτήρας	Ηλεκτροκινήτήρας
Περιβαλλοντικές συνθήκες
Θερμοκρασία	°C	-5 έως +40	-5 έως +40
Υγρασία αέρα, χωρίς συμπύκνωση	%	0 - 90	0 - 90
Μετρούμενες τιμές κατά EN 60335-2-72
Εκπεμπόμενος θόρυβος
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_ A	dB(A)	70 70
Αβεβαιότητα K_ A	dB(A)	3	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος L_ A + Αβεβαιότητα K_ A	dB(A)	90 90
Κραδασμοί συσκευής
Κραδασμοί στο χέρι/στο βραχίονα	m/s^2	0,7	0,7
Κάθισμα	m/s^2	0,5	0,5
Αβεβαιότητα K	m/s^2	0,1	0,1
Διαστάσεις και βάρη
Μήκος x Πλάτος x ́Υψος	mm 2082x1250x1450	2082x1250x1450
Ακτίνα στροφής δεξιά	mm 1350	1350
Ακτίνα στροφής αριστερά	mm 1350	1350
Απόβαρο (χωρίς/με συσσωρευτή)	kg 750/1200	750/1200
Επιτρεπόμενο συνολικό βάρος kg 1620	1620
Επιτρεπόμενο φορτίο άξονα μπροστά	kg 797	797
Επιτρεπόμενο φορτίο άξονα πίσω	kg 823	823
Με την επιφύλαξη τεχνικών αλλαγών!
