ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PH 700e STIGA

Ψαλίδι μπορντούρας μπαταρίας τηλεσκοπικό ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΗ: πριν χρησιμοποιησετε το μηχανημα, διαβαστε προσεκτικα το παρον εγχειριδιο.

ΕΛΛΗΝΙΚΑ - Μεταφραση των πρωτοτυπων οδηγιων

[18] Batterieeinheit, Mod. [19] Batterieladegerät [20] Batterietasche [21] Batteriesimulator (*) Die Verwendung dieser Batterie ist nur mit dem Batterietasche zulässig. Es ist verboten, die Batterie in das Fach auf der Maschine einzusetzen. a) HINWEIS: Der erklärte Gesamtwert der Vibrationen wurde durch eine standardisierte Methode gemessen. Er kann verwendet werden, um einen Vergleich zwischen verschiedenen Werkzeugen anzustellen. Der Gesamtwert der Vibrationen kann auch bei einer Vorabbewertung der Vibrationsbelastung eingesetzt werden. b) WARNUNG: Die Schwingungsemission bei der eektiven Verwendung des Werkzeugs kann sich je nach den Einsatzarten des Werkzeugs vom erklärten Gesamtwert unterscheiden. Deshalb ist es notwendig, während der Arbeit die folgenden Sicherheitsmaßnahmen zu ergreifen, um den Bediener zu schützen: Handschuhe während der Verwendung anziehen, die Einsatzzeiten der Maschine begrenzen und die Zeiten verkürzen, in denen man den Gashebel gedrückt hält. [1] EL - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ [2] ΜΕΓ. τάση τροφοδοσίας [3] ΟΝΟΜΑΣΤΙΚΗ τάση τροφοδοσίας [4] Ταχύτητα χωρίς φορτίο [5] Ταχύτητα λάμας [4] Μήκος λάμας [5] Διάκενο λάμας [7] Χρόνος ακινητοποίησης λάμας [8] Κωδικός συστήματος κοπής [9] Βάρος χωρίς μπαταρία [10] Μετρημένη στάθμη ακουστικής πίεσης [11] Αβεβαιότητα μέτρησης [12] Μετρημένη στάθμη ακουστικής ισχύος [13] Στάθμη εγγυώμενης ηχητικής ισχύος [14] Επίπεδο κραδασμών [15] - Εμπρός χειρολαβή [16] - Πίσω χειρολαβή [17] ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ [18] Μπαταρία, μοντ. [19] Φορτιστής Μπαταρίας [20] Σακίδιο μπαταριών [21] Εξομοιωτής μπαταρίας (*) Η χρήση αυτής της μπαταρίας επιτρέπεται μόνο με τον Σακίδιο μπαταριών. Απαγορεύεται η τοποθέτηση της μπαταρίας στην υποδοχή του μηχανήματος. α) ΣΗΜΕΙΩΣΗ: η συνολική δηλωμένη τιμή των κραδασμών έχει μετρηθεί με βάση μια πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων εργαλείων. Η συνολική τιμή των κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική εκτίμηση της έκθεσης. β) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η εκπομπή κραδασμών κατά την πραγματική χρήση του εργαλείου μπορεί να είναι διαφορετική από τη συνολική δηλωμένη τιμή ανάλογα με τον τρόπο χρήσης του εργαλείου. Επομένως είναι απαραίτητο, κατά την εργασία, να λάβετε τα παρακάτω μέτρα ασφαλείας για την προστασία του χειριστή: φορέστε γάντια κατά τη χρήση, περιορίστε το χρόνο χρήσης του μηχανήματος και μειώστε το χρόνο χρήσης του μοχλού γκαζιού.[1] EN - TECHNICAL DATA [2] MAX supply voltage [3] NOMINAL supply voltage [4] No load speed [5] Blade speed [6] Blade lenght [7] Blade brake time [8] Cutting means code [9] Weight without battery pack [10] Measured sound pressure level [11] Uncertainty of measure [12] Measuered sound power level [13] Guaranteed sound power level [14] Vibration level [15] Front handle [16] Rear handle

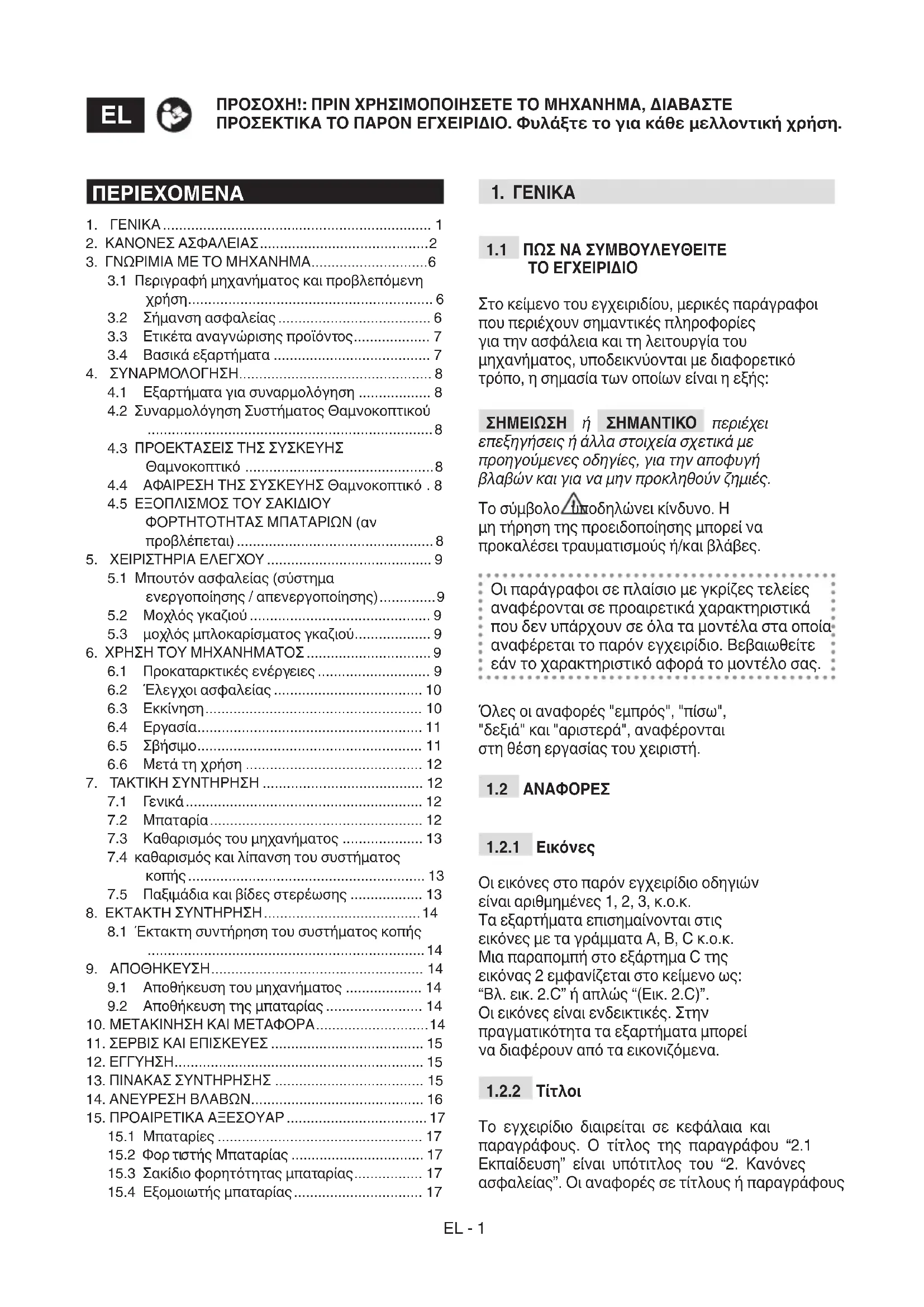

1.1 ΠΏΣ ΝΑ ΣΥΜΒΟΥΛΕΥΘΕΙΤΕ

ΤΟ ΕΓΧΕΙΡΙΔΙΟ Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντικές πληροφορίες για την ασφάλεια και τη λειτουργία του μηχανήματος, υποδεικνύονται με διαφορετικό τρόπο, η σημασία των οποίων είναι η εξής: ΣΗΜΕΙΏΣΗ ή ΣΗΜΑΝΤΙΚΟ περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών και για να μην προκληθούν ζημιές. Το σύμβολο υποδηλώνει κίνδυνο. Η μη τήρηση της προειδοποίησης μπορεί να προκαλέσει τραυματισμούς ή/και βλάβες. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες αναφέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Βεβαιωθείτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση εργασίας του χειριστή.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: “Βλ. εικ. 2.C” ή απλώς “(Εικ. 2.C)”. Οι εικόνες είναι ενδεικτικές. Στην πραγματικότητα τα εξαρτήματα μπορεί να διαφέρουν από τα εικονιζόμενα.

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παραγράφου “2.1 Εκπαίδευση” είναι υπότιτλος του “2. Κανόνες ασφαλείας”. Οι αναφορές σε τίτλους ή παραγράφους ΠΕΡΙΕΧΟΜΕΝΑ

3. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ ............................. 6

3.1 Περιγραφή μηχανήματος και προβλεπόμενη

χρήση ............................................................. 6

3.2 Σήμανση ασφαλείας ...................................... 6

3.3 Ετικέτα αναγνώρισης προϊόντος ................... 7

3.4 Βασικά εξαρτήματα ....................................... 7

4. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ................................................ 8

4.1 Εξαρτήματα για συναρμολόγηση .................. 8

4.2 Συναρμολόγηση Συστήματος Θαμνοκοπτικού

4.3 ΠΡΟΕΚΤΑΣΕΙΣ ΤΗΣ ΣΥΣΚΕΥΗΣ

Θαμνοκοπτικό ............................................... 8

4.4 ΑΦΑΙΡΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ Θαμνοκοπτικό . 8

4.5 ΕΞΟΠΛΙΣΜΟΣ ΤΟΥ ΣΑΚΙΔΙΟΥ

5.1 Μπουτόν ασφαλείας (σύστημα

ενεργοποίησης / απενεργοποίησης) .............. 9

5.2 Μοχλός γκαζιού ............................................. 9

5.3 μοχλός μπλοκαρίσματος γκαζιού ................... 9

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ............................... 9

6.1 Προκαταρκτικές ενέργειες ............................ 9

6.6 Μετά τη χρήση ............................................ 12

7.3 Καθαρισμός του μηχανήματος .................... 13

7.4 καθαρισμός και λίπανση του συστήματος

κοπής ........................................................... 13

7.5 Παξιμάδια και βίδες στερέωσης .................. 13

8. EKTAKTH ΣΥΝΤΗΡΗΣΗ ....................................... 14

8.1 Έκτακτη συντήρηση του συστήματος κοπής

9.1 Αποθήκευση του μηχανήματος ................... 14

9.2 Αποθήκευση της μπαταρίας ........................ 14

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ............................ 14

στής Μπαταρίας ................................. 17

15.3 Σακίδιο φορητότητας μπαταρίας ................. 17

15.4 Εξομοιωτής μπαταρίας ................................ 17EL - 2

εμφανίζονται με τη συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: “κεφ. 2” ή “παρ. 2.1”.

2. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

2.1 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με το μηχά- νημα. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπλη- ξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση. Ο όρος “ηλεκτρικό εργαλείο” που εμφανίζεται στις προειδοποιήσεις, αναφέρεται στο μηχάνη- μα με τροφοδοσία από το ηλεκτρικό δίκτυο (με καλώδιο) ή από μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια στην περιοχή εργασίας

a) Διατηρείτε την περιοχή εργασίας κα- θαρή και καλά φωτισμένη . Οι σκοτεινοί χώροι και η ακαταστασία ευνοούν τα ατυ-

b) Μη χρησιμοποιείτε το ηλεκτρικό εργα- λείο σε χώρους με κίνδυνο έκρηξης, με εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν την ανάφλε- ξη της σκόνης ή των αναθυμιάσεων. c) Μην επιτρέπετε σε παιδιά ή σε τρίτους να πλησιάζουν όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο. Η αμέλεια μπορεί να προκαλέσει απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα φις του ηλεκτρικού εργαλείου πρέ- πει να ταιριάζουν με την πρίζα. Να μην αλλάζετε ποτέ με κανένα τρόπο το φις. Μη χρησιμοποιείτε αντάπτορες φις με ηλεκτρικά εργαλεία που διαθέ- τουν γείωση. Μη τροποποιημένα φις και αντίστοιχες πρίζες θα μειώσουν τον κίνδυ- νο ηλεκτροπληξιών. b) Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες ή συνδε- δεμένες στο χώμα, όπως σωλήνες, καλοριφέρ, κουζίνες, ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν το σώμα σας είναι συνδεδεμένο στο χώμα ή γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε υγρασία. Το νερό που διεισδύει στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην κάνετε κακή χρήση του καλωδίου. Μην χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, σύρετε ή αποσυν- δέσετε το ηλεκτρικό εργαλείο. Κρατά- τε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές γωνίες ή κινούμενα μέρη. Τα φθαρμένα ή μπερδεμένα καλώ- δια αυξάνουν τον κίνδυνο ηλεκτροπληξί-

e) Όταν χρησιμοποιείται ένα ηλεκτρικό εργαλείο στο ύπαιθρο, να χρησιμο- ποιείτε μια προέκταση κατάλληλη για χρήση στο ύπαιθρο. Η χρήση ενός ηλε- κτρικού καλωδίου προέκτασης που είναι κατάλληλο για εξωτερικό χώρο, μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτο να χρησιμο- ποιήσετε ένα ηλεκτρικό εργαλείο σε υγρό μέρος, χρησιμοποιήστε μια τρο- φοδοσία που προστατεύεται από μια συσκευή υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίν- δυνο ηλεκτροπληξίας.

a) Να είστε πάντα προσεκτικοί, να ελέγ- χετε τις κινήσεις σας και να εφαρμό- ζετε την κοινή λογική όταν χρησιμο- ποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργα- λείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οι- νοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρι- κού εργαλείου μπορεί να προκαλέσει σο- βαρό τραυματισμό. b) Χρησιμοποιείτε προστατευτική ενδυ- μασία. Χρησιμοποιείτε πάντα προστα- τευτικά γυαλιά. Η χρήση εξοπλισμού προστασίας όπως οι μάσκες σκόνης, τα αντιολισθητικά υποδήματα, τα κράνη προ- στασίας ή οι ωτοασπίδες, μειώνει τον κίν- δυνο τραυματισμού. c) Να αποφεύγετε τις αιφνίδιες εκκινή- σεις. Βεβαιωθείτε ότι η συσκευή είναι σβηστή πριν εισάγετε την μπαταρία, πιάσετε ή μετακινήσετε το ηλεκτρικό εργαλείο. Η μεταφορά του ηλεκτρικού εργαλείου με το δάχτυλο στο διακόπτη ή η εισαγωγή της μπαταρίας με το διακόπτη στη θέση «ON» ευνοεί τα ατυχήματα. d) Να αφαιρείτε κάθε κλειδί ή εργαλείο ρύθμισης πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Κλειδιά ή εργα- λεία που παραμένουν σε επαφή με περι- στρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμούς.EL - 3 e) Προσοχή στην ισορροπία. Διατηρείτε πάντα κατάλληλη στήριξη και ισορρο- πία. Αυτό επιτρέπει καλύτερο έλεγχο του εργαλείου σε απρόσμενες καταστάσεις. f) Να ντύνεστε με τον κατάλληλο τρό- πο. Μη χρησιμοποιείτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σε απόσταση από κινούμενα μέρη. Τα ανοιχτά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να παγιδευτούν σε κινούμενα μέρη. g) Αν υπάρχουν μέσα προς σύνδεση σε συστήματα για την απομάκρυνση και την περισυλλογή της σκόνης, βεβαι- ωθείτε ότι έχουν συνδεθεί και πως χρησιμοποιούνται κατάλληλα. Η χρήση αυτών των συστημάτων για την μείωση των κινδύνων από την σκόνη. h) Αποφύγετε η οικειότητα που απο- κτάται με την καθημερινή χρήση του μηχανήματος, να σας δώσει υπερβο- λική σιγουριά και έτσι να αγνοείτε τις αρχές ασφαλείας. Μια πράξη αμέλειας μπορεί να προκαλέσει σοβαρές ζημίες σε κλάσμα δευτερολέπτου.

4) Χρήση και προστασία του ηλεκτρικού ερ-

a) Μην υπερφορτώνετε το ηλεκτρικό ερ- γαλείο. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για κάθε εργασία. Το κατάλληλο ηλεκτρικό εργαλείο εκτελεί καλύτερα και ασφαλέστερα την εργασία, με την ταχύτητα για την οποία έχει σχεδι-

b) Μη χρησιμοποιείτε το ηλεκτρικό εργα- λείο εάν δεν τίθεται σε λειτουργία και δεν ακινητοποιείται ομαλά με το δια- κόπτη. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται με το διακόπτη είναι επικίνδυνο και απαιτεί επισκευή. c) Αφαιρέστε το συσσωρευτή από την θέση του πριν από κάθε ρύθμιση ή αντικατάσταση εξαρτημάτων ή πριν φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τυχαίας εκκίνησης του ηλε- κτρικού εργαλείου. d) Φυλάξτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην επιτρέπετε τη χρήση του ηλε- κτρικού εργαλείου σε άτομα που δεν έχουν εξοικειωθεί με το εργαλείο και δεν έχουν μελετήσει τις παρούσες τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επι- κίνδυνα στα χέρια άπειρων χρηστών. e) Να φροντίζετε πάντα για τη συντήρη- ση των ηλεκτρικών εργαλείων. Ελέγ- χετε εάν τα κινητά μέρη είναι ευθυ- γραμμισμένα και κινούνται ελεύθερα και βεβαιωθείτε ότι δεν υπάρχουν βλά- βες εξαρτημάτων ή οποιαδήποτε άλλη συνθήκη που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα οφεί- λονται σε κακή συντήρηση. f) Να διατηρείτε τροχισμένα και καθαρά τα όργανα κοπής. Η σωστή συντήρηση των οργάνων κοπής με καλά τροχισμένα δόντια, μειώνει την πιθανότητα εμπλοκής και καθιστά ευκολότερο τον έλεγχο. g) Χρησιμοποιείτε το ηλεκτρικό εργα- λείο και τα εξαρτήματά του σύμφωνα με τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες και τον τύπο της εργα- σίας. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες για τις οποίες δεν προορίζε- ται, μπορεί να προκαλέσει καταστάσεις

h) Διατηρείτε πάντα τις χειρολαβές στε- γνές, καθαρές και χωρίς ίχνη λαδιού ή γράσου. Οι γλιστερές χειρολαβές δεν βοηθούν στον ασφαλή χειρισμό και έλεγ- χο του εργαλείου σε απρόβλεπτες κατα-

5) Χρήση και προφυλάξεις κατά τη χρήση

των εργαλείων με μπαταρία a) Φορτίζετε μόνο με το φορτιστή που συνιστά ο κατασκευαστής. Ένας φορ- τιστής κατάλληλος για έναν τύπο μπατα- ρίας μπορεί να προκαλέσει πυρκαγιά εάν χρησιμοποιηθεί για άλλους τύπους μπα-

b) Χρησιμοποιείτε τα ηλεκτρικά εργα- λεία μόνο με τον προκαθορισμένο τύπο μπαταρίας. Η χρήση άλλου τύπου μπαταρίας μπορεί να προκαλέσει τραυμα- τισμούς και πυρκαγιά. c) Όταν δεν χρησιμοποιείτε τις μπατα- ρίες, πρέπει να τις φυλάσσετε μακριά από μεταλλικά αντικείμενα όπως συν- δετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικεί- μενα που θα μπορούσαν να προκαλέ- σουν βραχυκύκλωμα στις επαφές. Το βραχυκύκλωμα των ακροδεκτών της μπα- ταρίας μπορεί να προκαλέσει εγκαύματα ή

d) Αν η μπαταρία είναι σε κακή κατάστα- ση, μπορεί να υπάρχει διαρροή υγρών: να αποφεύγετε κάθε επαφή Σε περί- πτωση τυχαίας επαφής, ξεπλύνετε αμέσως με νερό. Εάν το υγρό εισέλθει στα μάτια, ζητήστε αμέσως ιατρική συμβουλή. Τα υγρά της μπαταρίας μπορεί να προκαλέσουν ερεθισμούς ή εγκαύματα.EL - 4 e) Μην χρησιμοποιείτε μπαταρίες ή όρ- γανο κατεστραμμένο ή τροποποιημέ- νο. Οι κατεστραμμένες ή τροποποιημένες μπαταρίες μπορούν να παρουσιάσουν απρόβλεπτη συμπεριφορά με συνέπεια πυρκαγιά, έκρηξη ή κίνδυνο τραυματι-

f) Μην πετάτε μπαταρίες στη φωτιά ή σε υπερβολικές θερμοκρασίες. Η έκθεση στη φωτιά ή σε θερμοκρασίες άνω των 130 °C μπορεί να προκαλέσει εκρήξεις. ΣΗΜΕΙΩΣΗ. Η θερμοκρασία “130 °C” μπο- ρεί να αντικατασταθεί από τη θερμοκρασία “265 °F”. g) Ακολουθήστε όλες τις οδηγίες φόρτι- σης και μην φορτίζετε την μπαταρία εκτός του εύρους θερμοκρασίας που ορίζεται στις οδηγίες. Η ακατάλληλη φόρτιση ή σε θερμοκρασίες εκτός του κα- θορισμένου εύρους μπορεί να προκαλέσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς.

a) Επισκευάστε το ηλεκτρικό εργαλείο από εξειδικευμένο προσωπικό, χρησι- μοποιώντας μόνο πρωτότυπα ανταλ- λακτικά. Με αυτόν τον τρόπο διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου. b) Μην επισκευάζετε ποτέ τις κατε- στραμμένες μπαταρίες. Η συντήρηση των μπαταριών πρέπει να γίνεται μόνο από παραγωγό ή προμηθευτές εξουσιοδο- τημένων υπηρεσιών.

2.2 ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ ΕΙΔΙΚΑ

ΓΙΑ ΨΑΛΙΔΙΑ ΜΠΟΡΝΤΟΥΡΑΣ a) Κρατήστε τα μέρη του σώματος μακριά από τη λεπίδα κοπής. Μην αφαιρείτε το κομμένο υλικό και μην κρατάτε ακίνητο το υλικό για κοπή ενώ η λεπίδα βρίσκεται σε κίνηση. Οι λεπίδες συνεχίζουν να κινούνται και μετά την απενεργοποίηση του διακόπτη. Μια στιγμή απροσεξίας κατά τη χρήση του ψαλιδιού μπορντούρας μπορεί να προκαλέσει σοβαρούς τραυματισμούς. b) Μετακινήστε το ψαλίδι μπορντούρας κρα- τώντας το από τη λαβή με τη λεπίδα ακίνη- τη και προσέχοντας να μην ενεργοποιήσετε κανέναν διακόπτη λειτουργίας. Η σωστή με- ταφορά του ψαλιδιού μπορντούρας μειώνει τον κίνδυνο ακούσιας εκκίνησης και τραυματισμού από τις λεπίδες. c) Όταν μεταφέρετε ή αποθηκεύετε το ψα- λίδι μπορντούρας, τοποθετείτε πάντα το κάλυμμα της λεπίδας. Η σωστή μετακίνηση του ψαλιδιού μπορντούρας μειώνει τον κίνδυνο τραυματισμού από τις λεπίδες. d) Κατά την αφαίρεση μπλοκαρισμένου υλι- κού ή τη συντήρηση του εργαλείου, βεβαιω- θείτε ότι όλοι οι διακόπτες είναι απενεργο- ποιημένοι και ότι η μπαταρία έχει αφαιρεθεί ή αποσυνδεθεί. Η μη αναμενόμενη ενεργοποί- ηση του ψαλιδιού μπορντούρας κατά την αφαί- ρεση του μπλοκαρισμένου υλικού ή τη συντήρη- ση μπορεί να οδηγήσει σε σοβαρό τραυματισμό. e) Κρατάτε το ψαλίδι μπορντούρας μόνο από τις μονωμένες χειρολαβές, καθώς η λεπίδα μπορεί να έρθει σε επαφή με κρυ- φά καλώδια. Οι λεπίδες που έρχονται σε επαφή με καλώδιο “υπό τάση” μπορούν να θέσουν “υπό τάση” τα εκτεθειμένα μεταλλικά μέρη του ψαλι- διού μπορντούρας και να προκαλέσουν ηλεκτρο- πληξία στον χειριστή. f) Κρατήστε όλα τα καλώδια τροφοδοσίας και τα ηλεκτρικά καλώδια μακριά από την περιοχή κοπής. Τα ηλεκτρικά καλώδια μπορεί να είναι κρυμμένα σε φράχτες ή θάμνους και να κοπούν κατά λάθος από τη λεπίδα. g) Μην χρησιμοποιείτε το ψαλίδι μπορντού- ρας σε κακές καιρικές συνθήκες, ιδίως αν υπάρχει κίνδυνος κεραυνού. Αυτό μειώνει τον κίνδυνο κεραυνοπληξίας. h) Για να μειώσετε τον κίνδυνο ηλεκτροπλη- ξίας, μην χρησιμοποιείτε ποτέ το θαμνο- κοπτικό κοντά σε οποιαδήποτε ηλεκτρική γραμμή. Η επαφή με ηλεκτροφόρα καλώδια ή η χρήση κοντά τους μπορεί να προκαλέσει σοβαρό τραυματισμό ή ηλεκτροπληξία με επακόλουθο

i) Χρησιμοποιείτε πάντοτε δύο χέρια όταν

χρησιμοποιείτε το θαμνοκοπτικό. Κρατήστε το θαμνοκοπτικό με τα δύο χέρια για να αποφύ- γετε την απώλεια ελέγχου. j) Να φοράτε πάντα προστατευτικό κράνος όταν χρησιμοποιείτε το θαμνοκοπτικό. Τα θραύσματα που πέφτουν μπορεί να προκαλέσουν σοβαρό τραυματισμό. Σε περίπτωση θραύσης ή ατυχημάτων κατά την διάρκεια της εργασίας, απενερ- γοποιήστε άμεσα τον κινητήρα και απομα- κρύνετε το μηχάνημα με τρόπο που να μην προκαλέσει άλλα ατυχήματα. Σε περίπτωση ατυχημάτων με ατομικούς τραυματισμούς ή προς τρίτους, ενεργοποιήστε άμεσα τις κα- ταλληλότερες για την περίπτωση διαδικα- σίες πρώτων βοηθειών και επικοινωνήστε με ένα νοσοκομείο για την κατάλληλη φρο- ντίδα. Αφαιρέστε σχολαστικά ενδεχόμενα θραύσματα που μπορεί να προκαλέσουν ζη- μιές ή τραυματισμούς σε ανθρώπους ή ζώα, εάν μείνουν χωρίς επιτήρηση. Η παρατεταμένη έκθεση στους κρα- δασμούς μπορεί να προκαλέσει βλάβες και νευροαγγειακές διαταραχές (γνωστέςEL - 5 και ως “φαινόμενο του Raynaud”) ιδίως σε όσους υποφέρουν από διαταραχές του κυκλοφοριακού. Τα συμπτώματα μπορεί να αφορούν τα χέρια, τους καρπούς ή τα δάχτυλα και εκδηλώνονται με απώλεια ευαισθησίας, μούδιασμα, κνησμό, πόνο, αποχρωματισμό ή δομικές μεταβολές του δέρματος. Τα συμπτώματα αυτά μπορεί να ενταθούν από τις χαμηλές θερμοκρασίες περιβάλλοντος ή/και το υπερβολικό σφίξιμο των χεριών στις χειρολαβές. Μόλις εμφανι- στούν τα συμπτώματα πρέπει να μειώσετε τους χρόνους χρήσης του μηχανήματος και να ζητήσετε ιατρική συμβουλή.

2.3 ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ

Η τακτική συντήρηση και η σωστή αποθή- κευση προστατεύουν την ασφάλεια του μη- χανήματος και τις επιδόσεις του.

• Όταν σβήνετε το μηχάνημα για συντήρη- ση, επιθεώρηση, αποθήκευση ή αλλαγή εξαρτήματος, πρέπει να απενεργοποιείτε τον κινητήρα, να αποσυνδέετε το μηχάνη- μα από την ηλεκτρική τροφοδοσία και να βεβαιώνεστε ότι όλα τα κινούμενα εξαρτή- ματα έχουν ακινητοποιηθεί εντελώς.

• Αφήστε το μηχάνημα να κρυώσει πριν προ- βείτε σε οποιονδήποτε ελέγχους ή ρύθμιση και πριν από την αποθήκευση.

• Το μηχάνημα πρέπει να φυλάσσεται προσε- κτικά και να διατηρείται καθαρό, σε στεγνό χώρο και μακριά από παιδιά.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρτήματα. Τα ελαττωματικά ή φθαρμένα εξαρτήματα πρέπει να αντικαθίστανται και να μην επι- σκευάζονται. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Για τη μείωση του κινδύνου πυρκαγιάς, μην αφήνετε τα γεμάτα με υλικά δοχεία σε εσω- τερικούς χώρους. Το επίπεδο θορύβου και κραδασμών που αναγράφεται στις παρούσες οδηγίες, είναι οι μέγιστες τιμές χρήσης του μηχανή- ματος. Η χρήση μη ισορροπημένου εργαλεί- ου κοπής, η υπερβολική ταχύτητα κίνησης και η απουσία συντήρησης συμβάλλουν σημαντικά στις εκπομπές θορύβου και στη δημιουργία κραδασμών. Κατά συνέπεια, εί- ναι αναγκαίο να ληφθούν προληπτικά μέτρα για την εξάλειψη των πιθανών ζημιών λόγω της υψηλής στάθμης θορύβου και των κρα- δασμών. Φροντίστε για τη συντήρηση του μηχανήματος και φοράτε ωτοασπίδες, κά- νοντας διαλείμματα κατά τη διάρκεια της

2.4 ΜΠΑΤΑΡΙΑ / ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

Οι παρακάτω κανονισμοί ασφαλείας συ- μπληρώνουν τις προδιαγραφές ασφαλεί- ας που υπάρχουν στις οδηγίες χρήσης της μπαταρίας και του φορτιστή μπαταρίας που επισυνάπτονται στο μηχάνημα.

• Για τη φόρτιση της μπαταρίας χρησιμοποιήστε μόνο φορτιστές που προτείνονται από τον κα- τασκευαστή. Ένας ακατάλληλος φορτιστής μπορεί να προκαλέσει ηλεκτροπληξία, υπερ- θέρμανση ή διαρροή διαβρωτικού υγρού από την μπαταρία.

• Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπονται για το εργαλείο σας. Η χρή- ση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κινδύνους πυρκαγιάς.

• Φυλάξτε την μπαταρία που δεν χρησιμοποιεί- ται μακριά από συνδετήρες, νομίσματα, κλει- διά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέ- σουν βραχυκύκλωμα στις επαφές. Το βραχυ- κύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκα-

• Μην χρησιμοποιείτε ποτέ το φορτιστή σε πε- ριβάλλον με υδρατμούς, εύφλεκτες ουσίες ή πάνω σε εύφλεκτες επιφάνειες, όπως χαρτί. ύφασμα, κλπ. Κατά την φόρτιση, ο φορτιστής θερμαίνεται και μπορεί να προκαλέσει πυρκα-

• Κατά τη διάρκεια της μεταφοράς των συσσω- ρευτών, προσέξτε ώστε οι επαφές να μην συν- δέονται μεταξύ τους και μην χρησιμοποιείτε μεταλλικά δοχεία για τη μεταφορά.

2.5 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασίας, ελαττωματι- κών εξαρτημάτων και οποιουδήποτε στοιχεί- ου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκε- ντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς απόρριψη

• Εάν αποφασίσετε να μην ξαναχρησιμοποιή- σετε το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδο- τημένο κέντρο περισυλλογής σύμφωνα με την ισχύουσα νομοθεσία.EL - 6 Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών και τους εθνικούς κανονισμούς για την εφαρμο- γή της, οι ηλεκτρικές συσκευές που έχουν ολο- κληρώσει τον κύκλο ζωής τους πρέπει να συγκε- ντρώνονται χωριστά με σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν οι ηλεκτρικές συσκευές απορριφθούν σε χωματερή ή στο έδα- φος, οι βλαβερές ουσίες μπορεί να φτάσουν στον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα προκαλώντας βλάβες στην υγεία σας. Για λεπτομερέστερες πληροφο- ρίες σχετικά με τη διάθεση του προϊόντος, απευ- θυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσω-

Στο τέλος της διάρκειας ζωής τους, δια- θέστε τις μπαταρίες με κατάλληλο τρό- πο για την προστασία του περιβάλλο- ντος. Η μπαταρία περιέχει υλικά που είναι επικίνδυνα για εσάς και για το περι- βάλλον. Αυτή πρέπει να αφαιρείται και να διατί- θεται χωριστά σε ένα κέντρο που δέχεται μπατα- ρίες ιόντων λιθίου. Η διαφοροποιημένη συλλογή χρησιμο- ποιημένων προϊόντων και συσκευασιών, επιτρέπει την ανακύκλωση των υλικών και την επαναχρησιμοποίηση. Η επανα- χρησιμοποίηση των ανακυκλωμένων υλικών εμποδίζει τη μόλυνση του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

3. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

3.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτή το μηχάνημα είναι μια συσκευή κηπουρικής και συγκεκριμένα ένα φορητό θαμνοκοπτικό μπαταρίας. Το μηχάνημα αποτελείται κυρίως από έναν κινητήρα που θέτει σε λειτουργία ένα σύστημα κοπής. Ο χειριστής μπορεί να χειρίζεται τα κύρια χειριστήρια πάντα διατηρώντας μια ασφαλή απόσταση από τη σύστημα κοπής.

3.1.1 Προβλεπόμενη χρήση

Αυτό το μηχάνημα έχει σχεδιαστεί και κατασκευαστεί

• την κοπή και το κλάδεμα θάμνων και περιφράξεων, που αποτελούνται από θάμνους με κλαδάκια μειωμένων διαστάσεων,

• χρήση από ένα μόνο χειριστή.

3.1.2 Ακατάλληλη χρήση

Οποιαδήποτε άλλη χρήση από τις αναφερόμενες μπορεί να είναι επικίνδυνη και να προξενήσει βλάβες ή/και τραυματισμούς. Ως ακατάλληλη χρήση (ενδεικτικά και όχι περιοριστικά) εννοείται:

• η κοπή χόρτων γενικά και ειδικά κοντά σε

• θρυμματισμός υλικών για λιπασματοποίηση,

• εργασίες κλαδέματος,

• η χρήση του μηχανήματος με το σύστημα κοπής πάνω από το ύψος της πλάτης,

• η χρήση του μηχανήματος για την κοπή υλικών μη φυτικής προέλευσης,

• χρήση συστημάτων κοπής διαφορετικών από εκείνα που αναφέρονται στον πίνακα “Τεχνικά χαρακτηριστικά”. Κίνδυνος σοβαρού τραυματισμού,

• η χρήση του μηχανήματος από περισσότερα άτομα ταυτοχρόνως. ΣΗΜΑΝΤΙΚΟ Η aκατάλληλη χρήση του μηχανήματος έχει ως αποτέλεσμα την ακύρωση της εγγύησης και της ευθύνης του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή τραυματισμό του χρήστη ή τρίτων.

Το μηχάνημα αυτό προορίζεται για χρήση από τους καταναλωτές, ήτοι από μη επαγγελματίες χειριστές. Προορίζεται για ερασιτεχνική χρήση.

3.2 ΣΗΜΑΝΣΗ ΑΣΦΑΛΕΙΑΣ

Στο μηχάνημα εμφανίζονται διάφορα σύμβολα (Εικ. 2). Σκοπός τους είναι να υπενθυμίζουν στο χειριστή τη συμπεριφορά που πρέπει να τηρεί για την προσεκτική και ασφαλή χρήση του. Σημασία των συμβόλων: ΠΡΟΣΟΧΗ! ΚΙΝΔΥΝΟΣ! Αυτό το μηχάνημα, εάν δεν χρησιμοποιείται σωστά, μπορεί να είναι επικίνδυνο για εσάς και για τους άλλους.EL - 7 ΠΡΟΣΟΧΗ! Πριν χρησιμοποιήσετε το μηχάνημα διαβάστε το εγχειρίδιο οδηγιών. Χρησιμοποιείτε προστατευτικά γυαλιά. Φοράτε χοντρά και αντιολισθητικά γάντια εργασίας. Μην αφήνετε το μηχάνημα εκτεθειμένο στη βροχή (ή στην υγρασία). Κίνδυνος κοπής! Κρατάτε χέρια και πόδια μακριά από τα μαχαίρια. ΚΙΝΔΥΝΟΣ ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Αποφύγετε τον εκσφενδονισμό υλικών από το σύστημα κοπής, που μπορεί να προκαλέσουν σοβαρό τραυματισμό ή ζημιές. ΚΙΝΔΥΝΟΣ ΕΚΣΦΕΝΔΟΝΙΣΜΟΥ! Απομακρύνετε ανθρώπους και ζώα σε ακτίνα τουλάχιστον 15 m κατά τη χρήση του μηχανήματος ΣΗΜΑΝΤΙΚΟ Οι κατεστραμμένες ή δυσανάγνωστες αυτοκόλλητες ετικέτες πρέπει να αντικαθίστανται. Ζητήστε τις νέες ετικέτες από το εξουσιοδοτημένο Σέρβις.

3.3 ΕΤΙΚΕΤΑ ΑΝΑΓΝΏΡΙΣΗΣ ΠΡΟΪΟΝΤΟΣ

Η ετικέτα αναγνώρισης προϊόντος φέρει τα ακόλουθα στοιχεία (Εικ. 1 ):

1. Στάθμη ηχητικής ισχύος

3. Μήνας/Έτος κατασκευής

4. Τύπος μηχανήματος

6. Όνομα και διεύθυνση του Κατασκευαστή

7. Κωδικός προϊόντος

Αντιγράψτε τα στοιχεία αναγνώρισης του μηχανήματος στον ειδικό χώρο της ετικέτας, στο πίσω μέρος του εξωφύλλου. ΣΗΜΑΝΤΙΚΟ Χρησιμοποιείτε τα στοιχεία αναγνώρισης που αναγράφονται στην ετικέτα αναγνώρισης προϊόντος κάθε φορά που απευθύνεστε στο εξουσιοδοτημένο Σέρβις. ΣΗΜΑΝΤΙΚΟ Το παράδειγμα της δήλωσης συμμόρφωσης βρίσκεται στις τελευταίες σελίδες του εγχειριδίου.

3.4 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Το μηχάνημα αποτελείται από τα ακόλουθα βασικά εξαρτήματα, στα οποία αντιστοιχούν οι παρακάτω λειτουργίες (Εικ.1 ): A. Κινητήρας: παρέχει την κίνηση στη συσκευή

B. Άξονας Εντολών: Υπάρχουν οι κύριες εντολές επιτάχυνσης. C. Εμπρόσθια εξάρτυση: χειρολαβή στήριξης που βρίσκεται στο μπροστινό μέρος του άξονα εντολών. Την πιάνετε με το δεξιό χέρι. D. Οπίσθια εξάρτυση: χειρολαβή στήριξης που βρίσκεται στον άξονα εντολών. Την πιάνετε με το αριστερό χέρι. E. Συσκευή θαμνοκοπτικού: συσκευή κατάλληλη για κλάδεμα και λείανση των δένδρων. Παρέχεται με το σχετικό άξονα. F. Εξάρτυση: υφασμάτινες ζώνες οι οποίες, περνώντας πάνω από τις πλάτες, βοηθούν στην υποστήριξη του μηχανήματος κατά την εργασία. G. Λάμα (Συσκευή κοπής): είναι το εξάρτημα για την κοπή φυτών. H. Προστασία λάμας (για τη μεταφορά και μετακίνηση της μηχανής): προστατεύεται από ακούσιες επαφές με τις συσκευές κοπής που μπορεί να προκαλέσουν σοβαρές κακώσεις.

I. Μπαταρία (Αν δεν τροφοδοτείται με τη μηχανή,

βλέπε κεφ. 15 «εξαρτήματα κατόπιν ζήτησης») συσκευή που παρέχει ηλεκτρικό ρεύμα στο εργαλείο, τα χαρακτηριστικά του και οι οδηγίες χρήσεως που περιγράφονται σε ειδικό εγχειρίδιο. J. Φορτιστής μπαταρίας (αξεσουάρ κατόπιν παραγγελίας, παρ. 15.2): τροφοδοτεί με ρεύμα το εργαλείο. Τα χαρακτηριστικά και οι οδηγίες χρήσης της περιγράφονται σε ειδικό εγχειρίδιο. Διατίθενται δύο μοντέλα φόρτισης μπαταρίας: J1 (γρήγορη φόρτιση μπαταρίας), J2 (συνηθισμένη φόρτιση μπαταρίας). K. Σακίδιο φορητότητας μπαταρίας (εξάρτημα κατόπιν ζήτησης, παρ. 15.3): συσκευή που βοηθά στη μετακίνηση των μπαταριών. L. Καλώδιο σύνδεσης: καλώδιο που επιτρέπει τη σύνδεση του μηχανήματος στο σακίδιο φορητότητας των μπαταριών. M. Προσομοιωτής της μπαταρίας (εξάρτημα κατόπιν ζήτησης, παρ. 15.4): Συσκευή που αν τεθεί στη μετακίνηση του μηχανήματοςEL - 8 βοηθά στη χρήση του σακιδίου φορτητότητας

Οι κανόνες ασφαλείας που πρέπει να ακολουθηθούν περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Για λόγους αποθήκευσης και μεταφοράς, μερικά εξαρτήματα του μηχανήματος μπορεί να μην συναρμολογούνται απευθείας στο εργοστάσιο, αλλά πρέπει να τοποθετηθούν μετά την αφαίρεση της συσκευασίας, ακολουθώντας τις παρακάτω οδηγίες. Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία. Μη χρησιμοποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο “ΣΥΝΑΡΜΟΛΟΓΗΣΗ”.

4.1 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η συσκευασία περιέχει τα εξαρτήματα για τη συναρμολόγηση.

1. Ανοίξτε τη συσκευασία προσεκτικά για να μη

2. Συμβουλευθείτε το φυλλάδιο στο εσωτερικό της

συσκευασίας και τις παρούσες οδηγίες χρήσης.

3. Βγάλτε από το κιβώτιο όλα τα μη

συναρμολογημένα εξαρτήματα.

4. Βγάλτε το μηχάνημα από το κιβώτιο.

5. Διαθέστε το κιβώτιο και τα υλικά συσκευασίας

σύμφωνα με την ισχύουσα νομοθεσία.

4.2 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΣΥΣΤΗΜΑΤΟΣ

ΘΑΜΝΟΚΟΠΤΙΚΟΥ Πριν προχωρήσετε στη συναρμολόγηση, βεβαιωθείτε ότι η μπαταρία δεν είναι τοποθετημένη στη θήκη της.

• Εισάγετε τον άξονα εντολών (Εικ. 3.Α) στη συσκευή κλαδευτήρι (Εικ. 3.B).

• Τραβήξτε το κολάρο (Εικ. 3.C) προς τα επάνω και περιστρέψτε το δεξιόστροφα μέχρι να σφίξει

Να ελέγχετε περιοδικά τις συνδέσεις για να βεβαιωθείτε ότι είνι καλά σφιγμένες.

4.3 ΠΡΟΕΚΤΑΣΕΙΣ ΤΗΣ ΣΥΣΚΕΥΗΣ

• Λασκάρετε τη λαβή (Εικ. 4.Α) ακολουθώντας τη φορά που δείχνει το βέλος - ανοικτό λουκέτο.

• τραβήξτε ή σπρώξτε τον άξονα (Εικ. 4 Β) μέχρι να πετύχετε το επιθυμητό μήκος.

• μετά τη ρύθμιση, σφίξτε καλά τη λαβή ακολουθώντας τη φορά που δείχνει το βέλος - κλειστό λουκέτο. Να ελέγχετε περιοδικά τις συνδέσεις για να βεβαιωθείτε ότι είνι καλά σφιγμένες.

4.4 ΑΦΑΙΡΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

• Για να αφαιρέσετε τη συσκευή θαμνοκοπτικό (Εικ. 3 Β), εισάγετε τον άξονα εντολών (Εικ. 3 Α) στη γη, απομακρύνετε το κολάρο (Εικ. 3 C) και αποσυναρμολογήστε τη συσκευή του κλαδευτή.

4.5 ΕΞΟΠΛΙΣΜΟΣ ΤΟΥ ΣΑΚΙΔΙΟΥ

ΦΟΡΤΗΤΟΤΗΤΑΣ ΜΠΑΤΑΡΙΏΝ (ΑΝ ΠΡΟΒΛΕΠΕΤΑΙ) Το σακίδιο φορητότητας μπαταριών έρχεται συναρμολογημένο (Εικ. 1Κ) και μπορεί να απαγκιστρωθεί από το στήριγμα των τιραντών (Εικ. 5) και να μεταφερθεί με το χέρι. Για να απαγκιστρωθεί το σακίδιο φορτητότητας μπαταριών πατήστε τα δύο άνω πλήκτρα (Εικ. 5.A). Οι μετακινήσεις των μπαταριών βρίσκονται και στις δύο πλευρές του σακιδίου (Εικ. 6) Στη δεξιά πλευρά του σακίδιου υπάρχουν:

• Πρίζα καλωδίου (Εικ. 7.A).

• Επιλογέας μπαταρίας (εικ. 7.Β).

• Μια πρίζα USB για τη φόρτιση των άλλων συσκευών (π.χ. κινητά τηλέφωνα) (Εικ. 7.C). Για να αποφευχθεί η παρουσία ενός ελεύθερου καλωδίου, υπάρχουν δίοδοι και στις δύο πλευρές και στην εμπρόσθια ζώνη μέσω των οποίων θα περάσει το καλώδιο τροφοδοσίας.EL - 9

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

5.1 ΜΠΟΥΤΟΝ ΑΣΦΑΛΕΙΑΣ (ΣΥΣΤΗΜΑ

ΕΝΕΡΓΟΠΟΙΗΣΗΣ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ) Όταν αυτό το μπουτόν πατηθεί, ενεργοποιεί και απενεργοποιεί το ηλεκτρικό κύκλωμα του μηχανήματος (Εικ. 8.C). Μια λάμπα αναμμένη: το ηλεκτρικό κύκλωμα της μηχανής είναι ενεργοποιημένο. Το μηχάνημα είναι έτοιμο για χρήση. Και οι δύο λάμπες αναμμένες: το μηχάνημα είναι ενεργό (Εικ. 8.D). Λάμπες σβηστές: το ηλεκτρικό κύκλωμα είναι εντελώς απενεργοποιημένο. ΣΗΜΑΝΤΙΚΟ Κατά τις μεταινήσεις ποτέ μην πιέζετε το μπουτόν για να αποφύγετε τον κίνδυνο τυχαίας εκκίνησης. Η εικόνα «Προσοχή» (Εικ. 8.Ε) ανάβει σε περίπτωση βλάβης της μηχανής (συμβουλευτείτε την ετικέτα αναγνώρισης βλαβών, παρ. 14).

Ο μοχλός εντολής γκαζιού (Εικ. 8.Α) συμβάλλει στην ενεργοποίηση της συσκευής κοπής. Η ενεργοποίηση του μοχλού εντολής γκαζιού (Εικ. 8.Α) είναι δυνατόν μόνο αν πατηθεί ο μοχλός μπλοκαρίσματος γκαζιού (Εικ. 8.B-M).

5.3 ΜΟΧΛΟΣ ΜΠΛΟΚΑΡΙΣΜΑΤΟΣ ΓΚΑΖΙΟΥ

Ο μοχλός μπλοκαρίσματος γκαζιού γκαζιού (Εικ. 8.B- M) επιτρέπει την ενεργοποίηση του μοχλού εντολής γκαζιού (Εικ. 8.A).

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να ακολουθηθούν περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν ξεκινήσετε την εργασία, απαιτούνται μια σειρά ελέγχων και ενεργειών που εξασφαλίζουν την αποδοτική και ασφαλή εκτέλεση της εργασίας. Τοποθετήστε το μηχάνημα σε οριζόντια θέση έτσι ώστε να στηρίζεται καλά στο έδαφος.

6.1.1 Έλεγχος της μπαταρίας

Πριν από κάθε χρήση:

• ελέγχετε τη φόρτιση της μπαταρίας σύμφωνα με τις οδηγίες στο εγχειρίδιο της μπαταρίας.

6.1.2 Ρύθμιση της γωνιοποίησης της

συσκευής θαμνοκοπτικού Η συσκευή θαμνοκοπτικού έχει κλίση 112°, και μπορεί να μπλοκαριστεί σε 6 θέσεις.

• Τοποθετήστε τη μηχανή στη γη, πατήστε τα πλήκτρα αρθρώσεων (Εικ. 9.Α) για να περιστρέψτε τη συσκευή θαμνοκοπτικού, που εισάγεται σωστά

Αυτή η διαδικασία πρέπει να γίνεται με το μηχάνημα ακινητοποιημένο και αφαιρώντας την μπαταρία από τη θέση της (παρ. 7.2.2).

6.1.3 Χρήση της εξάρτυσης

Ελέγχετε τακτικά την κατάσταση του ταχυσυνδέσμου για να μπορείτε να αποσυνδέετε γρήγορα το μηχάνημα από τους ιμάντες σε περίπτωση κινδύνου. Ο χειριστής πρέπει να φοράει την εξάρτυση πριν αναρτήσει το μηχάνημα στον ειδικό σύνδεσμο και οι ιμάντες πρέπει να ρυθμίζονται ανάλογα με το ύψος και το σωματότυπο του χειριστή.

• Ο ιμάντας (Εικ. 10.A) πρέπει να περνάει πάνω από τον αριστερό ώμο προς το δεξιό πλευρό.

• Εφαγκιστρώστε την καστάνια (Εικ. 10.Β) στο κατάλληλο σύνδεσμο που βρίσκεται στον άξονα

• Αν χρειάζεται, απαγκιστρώστε την πόρπη με κλιπ (Εικ. 10.C) για να αποσυνδέσετε τη μηχανή από την εξόρτυση.EL - 10

6.1.4 Χρήση του σακιδίου

1. Εισάγετε την μπαταρία σε έναν από

τους χώρους που υπάρχουν στο σακίδιο φορητότητας μπαταριών (Εικ. 6) σπρώχνοντας μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή,

2. Συνδέστε το καλώδιο στο σακίδιο

στην κατάλληλη πρίζα (Εικ. 7.Α) και περιστρέψτε το μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή,

3. Ρυθμίστε τις τιράντες και κλείστε

μπροστά την εξάρτυση. 11).

6.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελέστε τους ακόλουθους ελέγχους και βεβαιωθείτε ότι τα αποτελέσματα αντιστοιχούν στις υποδείξεις των πινάκων. Να εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση.

6.2.1 Γενικός έλεγχος

Εάν κάποιο αποτελέσματα διαφέρει σε σχέση με τους παρακάτω πίνακες, μην χρησιμοποιήσετε το μηχάνημα! Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την

Αντικείμενο Αποτέλεσμα Εξάρτυση και προστατευτικά Καθαρές, στεγνές, σωστά και γερά στερεωμένες στο

Βίδες στο μηχάνημα και στην μπάρα Καλά βιδωμένες (όχι λασκαρισμένες) Είσοδοι αέρα ψύξης Δεν εμποδίζονται Λεπίδα Τροχισμένη, χωρίς σημάδια ζημιάς ή φθοράς Προστασίες Ανέπαφες, χωρίς ζημιές. Μπαταρία Καμία ζημιά στο περίβλημα, καμία διαρροή υγρού Μηχάνημα Κανένα σημάδι ζημιάς ή φθοράς Μοχλός εντολής γκαζιού, μοχλός μπλοκαρίσματος γκαζιού Πρέπει να κινούνται ελεύθερα, χωρίς

Δοκιμαστική χρήση Κανένας ανώμαλος

6.2.2 Δοκιμή λειτουργίας του μηχανήματος

Ενέργεια Αποτέλεσμα Τοποθετήστε την μπαταρία στη θέση της (παρ. 7.2.3 ). Η λάμα δεν πρέπει να κινείται Ενεργοποιήστε το μοχλό γκαζιού. (χωρίσ να πατήσετε το μοχλό μπλοκαρίσματος του γκαζιού) Ο μοχλός γκαζιού

μπλοκαρισμένος. Ενεργοποιήστε το μοχλό μπλοκαρίσματος γκαζιού και το μοχλό εντολής γκαζιού. Οι μοχλοί πρέπει να κινούνται ελεύθερα, χωρίς εμπόδια. Η λάμα κινείται. Ελευθερώστε το μοχλό γκαζιού. Ο μοχλός πρέπει να επιστρέψει αυτόματα και γρήγορα σε ουδέτερη θέση. Η λάμα πρέπει να σταματήσει.

6.3.1 Εκκίνηση με μπαταρία

1. Βγάλτε το προστατευτικό της λάμας (Εικ. 1.H)

2. βεβαιωθείτε ότι η λάμα δεν έρχεται σε επαφή με

το έδαφος ή άλλα αντικείμενα,

3. Τοποθετήστε σωστά την μπαταρία στη θέση της

(Εικ. 12.B) (παρ. 7.2.3),

4. πιέστε το μπουτόν ασφαλείας (Εικ. 8.C),

5. Ελευθερώστε το μοχλό μπλοκαρίσματος γκαζιού

(Εικ. 8.Β-M) και το μοχλό εντολής γκαζιού (Εικ. 8.A).EL - 11

6.3.2 Εκκίνηση με προσομοιωτής της

μπαταρίας: (αν προβλέπεται)

1. Η θέση του σώματος πρέπει να

είναι σταθερή και ισορροπημένη;

2. βγάλτε το προστατευτικό της

μπάρας (Εικ. 1.H) (αν υπάρχει),

3. βεβαιωθείτε ότι η λάμα δεν έρχεται σε

επαφή με το έδαφος ή άλλα αντικείμενα,

4. εισάγετε σωστά τον προσομοιωτή

της μπαταρίας στη θέση του στο μηχάνημα (Εικ.12.J)

5. συνδέστε το καλώδιο σύνδεσης στον

προσομοιωτή της μπαταρίας (Εικ.12.Ι)

6. επιλέξτε την μπαταρία που

θέλετε να ενεργοποιήσετε μέσω του επιλογέα (Εικ. 7.B)

7. πιέστε το μπουτόν ασφαλείας (Εικ. 8.A)

8. Ελευθερώστε το μοχλό μπλοκαρίσματος

γκαζιού (Εικ. 8.Β-M) και το μοχλό εντολής γκαζιού. (Εικ. 8.A).

Πριν ξεκινήσετε για πρώτη φορά την εργασία κοπής και το κλάδεμα θάμνων και περιφράξεων, πρέπει: – να έχετε εκπαιδευτεί στη χρήση παρόμοιων μηχανημάτων, – φορέστε σωστά την εξάρτυση – να έχετε διαβάσει προσεκτικά τις προειδοποιήσεις ασφαλείας και τις οδηγίες χρήσης του παρόντος εγχειριδίου, – έτσι ώστε να εξοικειωθείτε επαρκώς με το μηχάνημα και τις καταλληλότερες τεχνικές

Για να χρησιμοποιήσετε το μηχάνημα:

• συνδέετε πάντα το μηχάνημα στη σωστά τοποθετημένη εξάρτυση (βλ. παρ. 6.1.3),

• Κρατάτε πάντα το μηχάνημα γερά και με τα δύο χέρια, με το αριστερό χέρι στην εμπρός χειρολαβή και με το δεξιό στην πίσω, ανεξάρτητα από το αν ο χειριστής είναι αριστερόχειρας ή όχι. Μην αφαιρείτε το κομμένο υλικό ή κρατήστε ακίνητο το υλικό κοπής ενώ η λάμα βρίσκεται σε λειτουργία. Βεβαιωθείτε ότι η μηχανή είναι απενεργοποιημένη όταν αφαιρείτε το κομμένο υλικό. ΣΗΜΕΙΏΣΗ Κατά τη διάρκεια της εργασίας, η μπαταρία προστατεύεται από την ολική αποφόρτιση μέσω ενός συστήματος προστασίας που σβήνει το μηχάνημα και μπλοκάρει τη λειτουργία.

6.4.1 Τεχνικές εργασίας

Είναι πάντοτε προτιμότερο να κόβετε πρώτα τις δύο κάθετες πλευρές του θάμνου και στη συνέχεια το πάνω μέρος. ΣΗΜΕΙΏΣΗ αυτονομία της μπαταρίας (και η συνεπώς η επιφάνεια κουρέματος πριν την επαναφόρτιση) εξαρτάται κυρίως από διάφορους παράγοντες που περιγράφονται στην (παρ. 7.2.1).

Η κοπή πρέπει να γίνεται με τοξωτή κίνηση από κάτω προς τα πάνω, κρατώντας τη λάμα όσο το δυνατόν πιο μακριά από το σώμα (Εικ. 13).

6.4.1.b Οριζόντια κοπή

Τα καλύτερα αποτελέσματα επιτυγχάνονται με τη λάμα (Εικ. 14) ελαφρά κεκλιμένη (0° - 15°) προς την κατεύθυνση κοπής, με τοξωτή κίνηση και αργή και σταθερή μετακίνηση, ιδίως σε περίπτωση πολύ πυκνών θάμνων (Εικ. 14).

6.4.2 Συμβουλές για τη χρήση

Αν κατά τη χρήση τα μαχαίρια μπλοκάρουν ή μπερδευτούν στα κλαδιά του θάμνου:

1. ακινητοποιήστε αμέσως το μηχάνημα (παρ. 6.5);

2. περιμένετε έως ότου το σύστημα κοπής

3. αφαιρέστε την μπαταρία (παρ. 7.2.2),

4. Αφαιρέστε το σφηνωμένο υλικό.

6.4.3 Λίπανση των μαχαιριών κατά την

Εάν το σύστημα κοπής θερμαίνεται υπερβολικά κατά την εργασία, πρέπει να λιπάνετε τις εσωτερικές επιφάνειες των μαχαιριών (παρ. 7.4). Αυτή η διαδικασία πρέπει να γίνεται με το μηχάνημα ακινητοποιημένο και αφαιρώντας την μπαταρία από τη θέση της (παρ. 7.2.2).

Για να ακινητοποιήσετε το μηχάνημα:

• Ελευθερώστε το μοχλό γκαζιού (Εικ. 8.A).

• Απενεργοποιήστε το μπουτόν ασφαλείας (σβηστό φως) (Εικ. 8.C). Για να ακινητοποιηθεί το σύστημα κοπής, μετά το σβήσιμο του μηχανήματος, πρέπει να περάσουν λίγα δευτερόλεπτα. Ακινητοποιείτε πάντα το μηχάνημα:EL - 12 – Όταν μετακινήστε από μία ζώνη εργασίας σε

Κατά τις μετακινήσεις ποτέ μην πιέζετε το διακόπτη ασφαλείας με το δάκτυλο για να αποφύγετε τον κίνδυνο τυχαίας εκκίνησης.

6.6.1 Μετά από τη χρήση με μπαταρία

• Αφαιρέστε την μπαταρία από τη θέση της (Εικ. 15.Β) και προχωρήστε στη φόρτισή της (παρ.

• Τοποθετήστε την προστασία λάμας.

• Αφήστε τον κινητήρα να κρυώσει πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

• Εκτελέστε τον καθαρισμό (παρ. 7.3).

• Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει.

6.6.2 Μετά τη χρήση με προσομοιωτή

της μπαταρίας: (αν προβλέπεται)

1. Τοποθετήστε τον επιλογέα της

θήκης φορητότητας μπαταριών στο "OFF» (Εικ. 7.B),

2. Αφαιρέστε τον προσομοιωτής της

μπαταρίας του μηχανήματος (Εικ. 15.J),

3. Γεμίστε τη θήκη φορητότητας μπαταριών,

4. αποσυνδέστε το καλώδιο σύνδεσης

από τον προσομοιωτή της μπαταρίας (Εικ. 15.I) και από το σακίδιο (εικ. 7.Α),

5. αφαιρέστε την μπαταρία από το

σακίδιο (Εικ. 16) και προχωρήστε στη φόρτισή της (παρ. 7.2.2),

6. αφήστε τον κινητήρα να κρυώσει

πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον,

7. εκτελέστε τον καθαρισμό (παρ. 7.3),

8. ελέγξτε ότι δεν υπάρχουν λασκαρισμένα

ή κατεστραμμένα εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. ΣΗΜΑΝΤΙΚΟ Αφαιρείτε πάντα την μπαταρία (παρ. 7.2.2) και τοποθετείτε την προστασία μπάρας κάθε φορά που αφήνετε αφύλακτο το μηχάνημα ή δεν το χρησιμοποιείτε.

7. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

Οι κανονισμοί ασφαλείας που πρέπει να ακολουθηθούν περιγράφονται στο κεφ.

2. Τηρείτε αυστηρά τις οδηγίες αυτές για να

αποφύγετε σοβαρούς κινδύνους. Πριν ξεκινήσετε οποιονδήποτε έλεγχο, καθαρισμό ή επέμβαση συντήρησης/ρύθμιση στο μηχάνημα:

• Ακινητοποιήστε το μηχάνημα.

• Περιμένετε έως ότου ακινητοποιηθεί το σύστημα κοπής.

• Αφαιρέστε την μπαταρία από τη θέση της.

• Τοποθετήστε την προστασία καλύμματος λάμας, εκτός και αν πρόκειται να επέμβετε στην ίδια τη λάμα.

• Περιμένετε έως ότου κρυώσει ο κινητήρας,

• Διαβάστε τις αντίστοιχες οδηγίες.

• Φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας. Η συχνότητα και η διαδικασία επέμβασης περιγράφονται στον “Πίνακα συντήρησης”. Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σε καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυτές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη

• Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων ή/και που έχουν τοποθετηθεί λανθασμένα μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης, ατυχήματος ή τραυματισμού εξαιτίας της χρήσης αυτών των

• Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα. ΣΗΜΑΝΤΙΚΟ Όλες οι επεμβάσεις συντήρησης και ρύθμισης που δεν περιγράφονται στο εγχειρίδιο πρέπει να εκτελούνται από τον Αντιπρόσωπο ή από ένα εξειδικευμένο συνεργείο.

7.2.1 Αυτονομία της μπαταρίας

Η αυτονομία της μπαταρίας εξαρτάται κυρίως από: a. περιβαλλοντικούς παράγοντες που προκαλούν μεγαλύτερη κατανάλωση ενέργειας:EL - 13 – κοπή/κλάδεμα πυκνών ή υγρών θάμνων, – κοπή/κλάδεμα θάμνων με πολύ μεγάλα κλαδιά. b. συμπεριφορά του χειριστή, ο οποίος πρέπει να

– συχνά σβησίματα και επανεκκινήσεις κατά τη διάρκεια της εργασίας, – χρήση ακατάλληλης τεχνικής σε σχέση με την εργασία (παρ. 6.4.1). Για τη μεγαλύτερη δυνατή αυτονομία είναι σκόπιμο:

• να κουρεύετε το θάμνο όταν είναι στεγνός,

• να χρησιμοποιείτε την πιο κατάλληλη τεχνική σε σχέση με την εργασία. Σε περίπτωση που θέλετε να χρησιμοποιήσετε το μηχάνημα για μεγαλύτερο χρονικό διάστημα από αυτό που επιτρέπει η μπαταρία, μπορείτε:

• να αγοράσετε δεύτερη μπαταρία για να αντικαταστήσετε αμέσως την άδεια μπαταρία, χωρίς να διακόψετε τη χρήση,

• να αγοράσετε μπαταρία με μεγαλύτερη αυτονομία σε σχέση με την μπαταρία του μηχανήματος (παρ. 15.1).

7.2.2 Αφαίρεση και επαναφόρτιση της

1. Πιέστε τα πλήκτρα μπλοκαρίσματος που

βρίσκονται πάνω στην μπαταρία του μηχανήματος (Εικ. 15.Α) ή στο σακίδιο (Εικ. 16. Α) (αν προβλέπεται),

2. αφαιρέστε την μπαταρία από το μηχάνημα (Εικ.

15 Β) ή από το σακίδιο φορητότητας μπαταριών (Εικ. 16.Β) (αν προβλέπεται),

3. εισάγετε την μπαταρία (Εικ. 17 Α) στη θέση της

στο φορτιστή μπαταρίας (Εικ. 17.B),

4. συνδέστε το φορτιστή (Εικ. 17.C) σε μια πρίζα

του ρεύματος με τάση που αντιστοιχεί στην υποδεικνυόμενη τάση στην πινακίδα,

5. φορτίστε την πλήρως, σύμφωνα με τις οδηγίες

στο εγχειρίδιο της μπαταρίας / του φορτιστή. ΣΗΜΕΙΏΣΗ Η μπαταρία διαθέτει προστασία που δεν επιτρέπει την επαναφόρτιση αν η θερμοκρασία περιβάλλοντος δεν κυμαίνεται από 0 έως +45 °C. ΣΗΜΕΙΏΣΗ Η μπαταρία μπορεί να φορτιστεί ανά πάσα στιγμή, ακόμα και εν μέρει, χωρίς κίνδυνο καταστροφής.

7.2.3 Επανατοποθέτηση της μπαταρίας στο

Ολοκλήρωση της φόρτισης:

1. Αφαιρέστε την μπαταρία (Εικ. 18.Α) από τη

θέση της στο φορτιστή μπαταρίας (Εικ. 18.B) (αποφεύγοντας να το διατηρήσετε για μεγάλο χρονικό διάστημα μετά την επαναφόρτιση),

2. αποσυνδέστε το φορτιστή μπαταρίας (Εικ. 18.C)

από το ηλεκτρικό δίκτυο,

3. εισάγετε την μπαταρία στη θέση της που

βρίσκεται στο μηχάνημα (Εικ. 19.Β) ή σε μια από τις θέσεις του σακιδίου φορητότητας μπαταρίας (Εικ. 6) (αν προβλέπεται),

4. σπρώχνοντας σε βάθος την μπαταρία μέχρι να

ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή.

7.3 ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Στο τέλος της εργασίας καθαρίζετε καλά το μηχάνημα από σκόνη και υπολείμματα.

• Για να μειωθεί ο κίνδυνος πυρκαγιάς, διατηρείτε το μηχάνημα και, ιδίως, τον κινητήρα καθαρό από φύλλα, κλαδιά ή υπερβολικό γράσο.

• Καθαρίζετε πάντα το μηχάνημα μετά τη χρήση χρησιμοποιώντας ένα καθαρό πανί εμποτισμένο με ουδέτερο απορρυπαντικό.

• Αφαιρέστε οποιοδήποτε ίχνος υγρασίας χρησιμοποιώντας ένα μαλακό και στεγνό πανί. Η υγρασία μπορεί να προκαλέσει ηλεκτροπληξία.

• Μη χρησιμοποιείτε διαβρωτικά απορρυπαντικά ή διαλύτες για να καθαρίσετε τα πλαστικά μέρη ή τις χειρολαβές.

• Μη χρησιμοποιείτε νερό υπό πίεση για να μη βρέξετε τον κινητήρα και τα ηλεκτρικά εξαρτήματα.

• Για να αποφύγετε την υπερθέρμανση και βλάβες στον κινητήρα ή στην μπαταρία, βεβαιωθείτε ότι οι γρίλιες αναρρόφησης του αέρα ψύξης είναι καθαρές και ελεύθερες από υπολείμματα.

7.4 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΛΙΠΑΝΣΗ ΤΟΥ

ΣΥΣΤΗΜΑΤΟΣ ΚΟΠΗΣ Μετά από κάθε εργασία, είναι καλό να καθαρίζετε και να λιπαίνετε τα μαχαίρια, για να αυξήσετε την απόδοση και τη διάρκεια: Μην αγγίζετε το σύστημα κοπής μέχρι να αφαιρέσετε την μπαταρία και μέχρι την πλήρη ακινητοποίησή του.

• Τοποθετήστε το μηχάνημα σε οριζόντια θέση έτσι ώστε να στηρίζεται καλά στο έδαφος.

• Καθαρίστε τα μαχαίρια με ένα στεγνό πανί και χρησιμοποιήστε μια βούρτσα σε περίπτωση ανθεκτικής βρωμιάς.

• Λιπάνετε τα μαχαίρια με μια στρώση από ειδικό λάδι, κατά προτίμηση λάδι που δεν ρυπαίνει, κατά μήκος της πάνω πλευράς της λάμας.

7.5 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

• Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

• Ελέγχετε τακτικά αν οι χειρολαβές είναι καλά σφιγμένες.EL - 14

8. EKTAKTH ΣΥΝΤΗΡΗΣΗ

8.1 ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ

Μην αγγίζετε το σύστημα κοπής μέχρι να αφαιρέσετε την μπαταρία και μέχρι την πλήρη ακινητοποίησή του. Αν τηρούνται τα όσα αναγράφονται στις οδηγίες, τα μαχαίρια δεν απαιτούν καμία συντήρηση ή τρόχισμα.

Ελέγχετε περιοδικά τα μαχαίρια ώστε να βεβαιωθείτε ότι δεν είναι στραβωμένα, κατεστραμμένα ή φθαρμένα και ότι οι βίδες είναι καλά σφιγμένες. Δεν απαιτείται καμία ρύθμιση της απόστασης ανάμεσα στα μαχαίρια, επειδή το διάκενο έχει προκαθοριστεί από το εργοστάσιο.

Το τρόχισμα είναι αναγκαίο όταν η απόδοση της κοπής μειώνεται και τα κλαδιά σφηνώνουν συχνά. Για λόγους ασφαλείας, είναι σκόπιμο το τρόχισμα να εκτελείται από εξειδικευμένο κέντρο, το οποίο διαθέτει την κατάλληλη τεχνογνωσία και εξοπλισμό, χωρίς να διακινδυνεύσετε να καταστρέψετε τη λάμα και να την καταστήσετε μη ασφαλή κατά τη χρήση. Οι λεπίδες με φθαρμένη κόψη δεν πρέπει να τροχίζονται, αλλά να αντικαθίστανται.

Ο δίσκος δεν πρέπει να επισκευάζεται ποτέ, αλλά να αντικαθίσταται μόλις εμφανιστούν σημάδια ρήξης ή εάν υπερβείτε τα όρια τροχίσματος. Για λόγους ασφαλείας, ενδείκνυται η αντικατάσταση να γίνει από ένα εξειδικευμένο συνεργείο. Σε αυτό το μηχάνημα προβλέπεται η χρήση μαχαιριών που φέρουν τον υποδεικνυόμενο κωδικό στον πίνακα Τεχνικά Χαρακτηριστικά. Λόγω της εξέλιξης του προϊόντος, οι λάμες που αναφέρονται στον πίνακα Τεχνικά Χαρακτηριστικά μπορεί με την πάροδο του χρόνου να αντικατασταθούν από άλλες με ανάλογα χαρακτηριστικά ανταλλαξιμότητας και ασφάλειας στη λειτουργία.

ΣΗΜΑΝΤΙΚΟ Οι κανόνες ασφαλείας που πρέπει να τηρούνται κατά την αποθήκευση του μηχανήματος περιγράφονται στην παρ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

9.1 ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Όταν πρέπει να αποθηκεύσετε το μηχάνημα:

1. Αφαιρέστε την μπαταρία από τη θέση της και

φορτίστε την (παρ. 7.2.2).

2. Τοποθετήστε την προστασία δίσκου.

3. Περιμένετε έως ότου κρυώσει ο κινητήρας,

4. Εκτελέστε τον καθαρισμό (παρ. 7.3).

5. Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα

ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

6. Αποθήκευση του μηχανήματος:

– σε στεγνό περιβάλλον, – προφυλαγμένο από τις καιρικές συνθήκες, – σε σημείο στο οποίο δεν έχουν πρόσβαση τα

– βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη

9.2 ΑΠΟΘΗΚΕΥΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Η μπαταρία πρέπει να φυλάσσεται σε σκιερό, δροσερό και χωρίς υγρασία μέρος. ΣΗΜΕΙΏΣΗ Ε περίπτωση μεγάλου χρόνου εκτός χρήσης, φορτίζετε την μπαταρία κάθε δύο μήνες για να παρατείνετε τη διάρκεια ζωής.

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Κάθε φορά που είναι αναγκαίο να μετακινήσετε, να ανυψώσετε, να μεταφέρετε ή να γείρετε το

• Ακινητοποιήστε το μηχάνημα,

• Περιμένετε έως ότου ακινητοποιηθεί το σύστημα

• Αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την,

• Τοποθετήστε την προστασία δίσκου,

• Περιμένετε έως ότου κρυώσει ο κινητήρας,

• Φορέστε ανθεκτικά γάντια εργασίας,

• Πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε την μπάρα σε κατεύθυνση αντίθετη προς τη φορά κίνησης. Όταν μεταφέρετε το μηχάνημα με ένα όχημα:EL - 15

• στερεώστε κατάλληλα το μηχάνημα με σχοινιά ή

• τοποθετήστε το ώστε να μην αποτελεί κίνδυνο.

11. ΣΕΡΒΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

Το παρόν εγχειρίδιο παρέχει όλες τις αναγκαίες οδηγίες για το χειρισμό του μηχανήματος και για μια σωστή βασική συντήρηση που εκτελείται από το χρήστη. Όλες οι επεμβάσεις ρύθμισης και συντήρησης που δεν περιγράφονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται από την Αντιπροσωπεία ή από εξειδικευμένο συνεργείο που διαθέτει τις αναγκαίες γνώσεις και τον εξοπλισμό για τη σωστή εκτέλεση των εργασιών, διατηρώντας τον αρχικό βαθμό ασφαλείας του μηχανήματος. Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους Εγγύησης και κάθε υποχρέωσης ή ευθύνης του Κατασκευαστή.

• Τα εξουσιοδοτημένα συνεργεία αναλαμβάνουν τις επισκευές και τη συντήρηση υπό εγγύηση.

• Τα εξουσιοδοτημένα συνεργεία παρέχουν πάντοτε γνήσια ανταλλακτικά. Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα μη γνήσια ανταλλακτικά και εξαρτήματα δεν είναι εγκεκριμένα και η χρήση τους ακυρώνει την

• Συνιστάται να απευθύνεστε στο εξουσιοδοτημένο συνεργείο μια φορά το χρόνο για τη συντήρηση και τον έλεγχο των διατάξεων ασφαλείας.

Η εγγύηση καλύπτει όλες τις αστοχίες υλικού και κατασκευής. Ο χρήστης οφείλει να τηρεί σχολαστικά όλες τις οδηγίες του παρόντος εγχειριδίου. Η εγγύηση δεν καλύπτει βλάβες που οφείλονται σε:

• Μη τήρηση των οδηγιών του εγχειριδίου.

• Λανθασμένη ή μη επιτρεπόμενη χρήση και συναρμολόγηση.

• Χρήση μη γνήσιων ανταλλακτικών.

• Χρήση μη παρεχόμενων ή μη εγκεκριμένων από τον κατασκευαστή εξαρτημάτων. Η εγγύηση επίσης δεν καλύπτει:

• Τη φυσιολογική φθορά αναλώσιμων, όπως τροχών, μαχαιριών, μπουλονιών ασφαλείας και ντιζών.

• Φυσιολογική φθορά. Ο αγοραστής προστατεύεται από την ισχύουσα νομοθεσία της χώρας του. Τα δικαιώματα του αγοραστή που προβλέπει η εθνική νομοθεσία δεν περιορίζονται σε καμία περίπτωση από την παρούσα

13. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Επέμβαση Συχνότητα Σημειώσεις

Έλεγχος όλων των συνδέσεων Πριν από κάθε χρήση παρ. 7.5 Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων Πριν από κάθε χρήση παρ. 6.2 Έλεγχος στερέωσης άξονα Πριν από κάθε χρήση 4.3, 4.4 Επιθεώρηση της κατάστασης φόρτισης της μπαταρίας Πριν από κάθε χρήση * Φόρτιση της μπαταρίας Μετά από κάθε χρήση παρ. 7.2.2

Καθαρισμός του μηχανήματος και του κινητήρα Μετά από κάθε χρήση παρ. 7.3 Καθαρισμός και λίπανση του συστήματος κοπής Μετά από κάθε χρήση παρ. 7.4 Έλεγχος για ενδεχόμενες ζημιές στο μηχάνημα. Αν απαιτείται, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις. Μετά από κάθε χρήση - Έλεγχος του συστήματος κοπής Μετά από κάθε χρήση παρ. 8.1.1 Τρόχισμα του συστήματος κοπής - παρ. 8.1.2

Αντικατάσταση συστήματος κοπής - παρ. 8.1.3

• Συμβουλευτείτε το εγχειρίδιο της μπαταρίας/φορτιστή μπαταρίας ** Επέμβαση που πρέπει να γίνει από την Αντιπροσωπεία ή από ένα εξειδικευμένο συνεργείο.EL - 16

ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

1. Πιέζοντας το μπουτόν

ασφαλείας, το μπλε φως που βρίσκεται πάνω στο μπουτόν ασφαλείας (Εικ. 8.C) δεν ανάβει Απουσιάζει η μπαταρία ή δεν έχει τοποθετηθεί σωστά Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3).

2. Πιέζοντας το μπουτόν

ασφαλείας, το μπλε φως (Εικ. 8.C) δεν ανάβει, η λάμπα αναβοσβήνει Μπαταρία άδεια Ελέγξτε την κατάσταση φόρτισης και φορτίστε την μπαταρία (παρ. 7.2.2).

3. Η λειτουργία του κινητήρα

διακόπτεται κατά την εργασία Η μπαταρία δεν έχει τοποθετηθεί σωστά Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3). Μηχάνημα κατεστραμμένο Σταματήστε αμέσως το μηχάνημα αφαιρέστε την μπαταρία και απευθυνθείτε στο Κέντρο Βοήθειας.

4. Με το μοχλό εντολής

γκαζιού (Εικ. 8.A) και το μοχλό μπλοκαρίσματος (Εικ. 8.B) που πατούν τη συσκευή κοπής δεν γυρνά Μηχάνημα κατεστραμμένο Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και απευθυνθείτε στο Σέρβις.

5. Το σύστημα κοπής θερμαίνεται

υπερβολικά κατά την εργασία Ανεπαρκής λίπανση των μαχαιριών Ακινητοποιήστε τον κινητήρα, περιμένετε να ακινητοποιηθεί το σύστημα κοπής, αφαιρέστε την μπαταρία, λιπάνετε τα μαχαίρια (παρ. 7.4).

6. Το σύστημα κοπής έχει έρθει

σε επαφή με μια γραμμή ή με ένα ηλεκτρικό καλώδιο - ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΗ ΛΑΜΑ ΓΙΑΤΙ ΜΠΟΡΕΙ ΝΑ ΕΙΝΑΙ ΗΛΕΚΤΡΙΣΜΕΝΗ ΚΑΙ ΕΞΑΙΡΕΤΙΚΑ ΕΠΙΚΙΝΔΥΝΗ! Πιάστε το μηχάνημα μόνο από τη μονωμένη πίσω χειρολαβή και τοποθετήστε το με προσοχή μακριά από εσάς. Διακόψτε το ρεύμα που τροφοδοτεί τη γραμμή ή το κομμένο καλώδιο και αφαιρέστε την μπαταρία πριν απελευθερώσετε τα δόντια της λάμας.

7. Το σύστημα κοπής έχει έρθει

σε επαφή με ένα ξένο σώμα. - Σταματήστε το μηχάνημα, αφαιρέστε την μπαταρία και: – ελέγξτε τις ζημιές, – ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα, – αντικαταστήστε ή επισκευάστε τα κατεστραμμένα εξαρτήματα με εξαρτήματα ισοδύναμων χαρακτηριστικών.

8. Υπερβολικός θόρυβος ή/και

κραδασμοί κατά την εργασία Λασκαρισμένα ή κατεστραμμένα εξαρτήματα Σταματήστε το μηχάνημα, αφαιρέστε την μπαταρία και: – ελέγξτε τις ζημιές, – ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα, – αντικαταστήστε ή επισκευάστε τα κατεστραμμένα εξαρτήματα με εξαρτήματα ισοδύναμων χαρακτηριστικών.

9. Το μηχάνημα εκπέμπει καπνό

κατά τη λειτουργία του Μηχάνημα κατεστραμμένο. Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και Απευθυνθείτε στο Σέρβις.EL - 17 ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΔΙΟΡΘΏΣΗ

10. Χαμηλή αυτονομία

της μπαταρίας Πολύ δύσκολες συνθήκες χρήσης με μεγαλύτερη απορρόφηση ρεύματος Βελτιστοποίηση της χρήσης (παρ. 7.2.1). Ανεπαρκής μπαταρία για τις συνθήκες χρήσης Χρησιμοποιήστε δεύτερη ή μεγαλύτερη μπαταρία (παρ. 15.1). Μείωση χωρητικότητας της μπαταρίας Αγοράστε μια νέα μπαταρία.

φορτίζει την μπαταρία Η μπαταρία δεν έχει τοποθετηθεί σωστά στο φορτιστή Ελέγξτε εάν η τοποθέτηση έχει γίνει σωστά (παρ. 7.2.3). Ακατάλληλες συνθήκες περιβάλλοντος Φορτίστε την μπαταρία σε χώρο με κατάλληλη θερμοκρασία (βλ. εγχειρίδιο οδηγιών της μπαταρίας / του φορτιστή). Ακαθαρσίες στις επαφές Καθαρίστε τις επαφές. Απουσία τάσης στο φορτιστή Ελέγξτε εάν το φις είναι συνδεδεμένο και εάν υπάρχει τάση στην πρίζα του ρεύματος. Ελαττωματικός φορτιστής Αντικαταστήστε τον με ένα γνήσιο ανταλλακτικό. Αν το πρόβλημα συνεχιστεί, συμβουλευτείτε το εγχειρίδιο της μπαταρίας / φορτιστή μπαταρίας. Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία.

15. ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

Διατίθενται μπαταρίες με διαφορετικές χωρητικότητες ώστε να προσαρμόζονται στις ειδικές απαιτήσεις λειτουργίας (Εικ. 20). Η λίστα των εγκεκριμένων μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα “Τεχνικά Χαρακτηριστικά”.

ΣΤΗΣ ΜΠΑΤΑΡΙΑΣ Συσκευή που χρησιμοποιείται για την επαναφόρτιση της μπαταρίας: γρήγορα (Εικ. 21 Α), συνήθες (Εικ. 21.B).

15.3 ΣΑΚΙΔΙΟ ΦΟΡΗΤΟΤΗΤΑΣ ΜΠΑΤΑΡΙΑΣ

Συσκευή που βοηθά στη μετακίνηση των δύο μπαταριών και παρέχει το απαραίτητο ηλεκτρικό ρεύμα για τη λειτουργία του μηχανήματος. Παρέχεται καλώδιο σύνδεσης στο μηχάνημα (Εικ. 1.L) και ένας επιλογέας (Εικ. 7.B) που βοηθά στην επιλογή μιας εκ των δύο μπαταριών (θέση “1” και “2”) και “OFF”.

15.4 ΕΞΟΜΟΙΏΤΗΣ ΜΠΑΤΑΡΙΑΣ

υσκευή η οποία, εάν τοποθετηθεί στο περίβλημα του μηχανήματος, επιτρέπει τη χρήση του σακιδίου μπαταριών.EN - 1

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή: Ψαλίδι

μπορντούρας μπαταρίας τηλεσκοπικό a) Τύπος / Βασικό Μοντέλο c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης

4. Αναφορά στους Κανονισμούς

εναρμόνισης g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος k) Εγκαταστημένη ισχύς n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi) AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A)
