РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PH 700e STIGA

Машина для подрезки живой изгороди с длинным валом с батарейным питанием РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ: прежде чем пользоваться оборудованием, внимательно прочтите это руководство по эксплуатации.

[5] Междуенно пространство нож

[18] Блок на акумулатора, мод.

[1] RU-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

[2] МАКС. напряжение питания

[3] НОМИНАЛЬНОЕ напряжение питания

[4] Скорость без нагрузки

[5] Скорость ножа

[4] Длина ножа

[5] Зазор ножа

[7] Время торможения ножа

[8] Код режущего приспособления

[9] Вес без батарейного блока

[10] Измеренный уровень звукового давления

[11] Погрешность измерения

[12] Измеренный уровень звуковой мощности

[13] Гарантируемый уровень звуковой мощности

[14] Уровень вибрации

[15] - Передняя рукоятка

[16] - Задняя рукоятка

[17] ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО ТРЕБРОВАЩИЮ

ТРЕБОВАНИЮ

[18] Батарейный блок, мод.

[19] Зарядное устройство

[20] Ранцевый держатель для батарей

[21] Эмулятор батареи

(\*) Использование данной батареи разрешено только с Ранцевый держатель для батарей. Запрещено устанавливать батарею в отсек на машине.

а) ПРИМЕЧАНИЕ: общий заявленный уровень вибрации был измерен с использованием нормализованного метода испытаний, и его можно использовать для сравнения различных инструментов между собой. Общий уровень вибрации можно также использовать для предварительной оценки подверженности воздействию вибрации.

b) ПРЕДУПРЕЖДЕНИЕ: уровень вибрации во время фактической эксплуатации инструмента может отличаться от общего заявленного значения и зависит от режимов эксплуатации инструмента. Поэтому во время работы необходимо принимать следующие меры безопасности для защиты оператора: работать в перчатках, ограничивать время использования машины и сократить время, в течение которого рычаг управления дросселем остается нажатым.

[1] SK - TECHNICKÉ PARAMETRE

1. КОМАНДИ ЗА УПРАВЛЕНИЕ 7

1. ОБИКНОВЕНА ПОДДРЪЖКА 10

1. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ 12

1. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ ...... 13

2. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ И ПОПРАВКИ.....13

3. ГАРАНЦИОННО ПОКРИТИЕ 13
4. ТАБЛИЦА НА ОПЕРАЦИИТЕ ПО ПОДДРЪЖКАТА. 14
5. ИДЕНТИФИЦИРАНЕ НА НЕИЗПРАВНОСТИ ..... 14
6. ПРИНАДЛЕЖНОСТИ ПО ЗАЯВКА ..... 15

15.1 Акумулатори 15
15.2 Зареждане на акумулатора 15
15.3 РАНИЦА ЗА АКУМУЛАТОР....15

1. ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР

1.1 КАК ДА СЕ ЧЕТЕ РЪКОВОДСТВОТО

2.1 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

2) Електрическа безопасност

3) Лична безопасност

2.2 ПРАВИЛА ЗА БЕЗОПАСНОСТ СПЕЦИФИЧНИ ЗА ТРИМЕР ЗА ЖИВ ПЛЕТ

2.3 ПОДДРЪЖКА, ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ

2.4 АКУМУЛАТОРНА БАТЕРИЯ/ ЗАРЯДНО УСТРОЙСТВО

ВНИМАНИЕ

3.1 ОПИСАНИЕ НА МАШИНАТА И ПРЕДВИДЕНО ИЗПОЛЗВАНЕ

Значение на символите:

ВНИМАНИЕ! ОПАСНОСТ!

4.2 МОНТАЖ НА ТРИМЕРА

4.5 ОБОРУДВАНЕ НА РАНИЦАТА ЗА АКУМУЛАТОРА (АКО Е ПРЕДВИДЕНО)

5. КОМАНДИ ЗА УПРАВЛЕНИЕ

5.1 ПРЕДПАЗЕН БУТОН (УСТРОЙСТВО ЗА АКТИВИРАНЕ/ДЕАКТИВИРАНЕ)

5.2 ЛОСТ ЗА УПРАВЛЕНИЕ НА УСКОРИТЕЛЯ

5.3 ЛОСТ ЗА БЛОКИРАНЕ НА УСКОРИТЕЛЯ

6.1 ПРЕДВАРИТЕЛНИ ОПЕРАЦИИ

6.1.1 Проверка на акумулатора

• Освободете лоста за управление на ускорителя (Фиг. 8.А).
• Деактивирайте предпазния бутон (изгасена светлина) (Фиг. 8.С).

Винаги спирайте машината:

ВАЖНО Сваляйте винаги акумулатора (пар.

7. ОБИКНОВЕНА ПОДДРЪЖКА

7.1 ИНФОРМАЦИЯ ОТ ОБЩ ХАРАКТЕР

7.2.1 Автономна работа на акумулатора

7.4 ПОЧИСТВАНЕ И СМАЗВАНЕ НА ИНСТРУМЕНТА ЗА РЯЗАНЕ

7.5 ФИКСИРАЩИ ГАЙКИ И ВИНТОВЕ

9. ПРИБИРАНЕ ЗА СЪХРАНЕНИЕ

9.1 ПРИБИРАНЕ СЪХРАНЕНИЕ

МАШИНАТА

3A

9.2 ПРИБИРАНЕ НА АКУМУЛАТОРА ЗА СЪХРАНЕНИЕ

11. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ И ПОПРАВКИ

1. ТАБЛИЦА НА ОПЕРАЦИИТЕ ПО ПОДДРЪЖКАТА

15. ПРИНАДЛЕЖНОСТИ ПО ЗАЯВКА

15.1 АКУМУЛАТОРИ

15.3 РАНИЦА ЗА АКУМУЛАТОР

15.4 СИМУЛАТОР НА АКУМУЛАТОР

1. ДВИЖЕЊЕ И ТРАНСПОРТ 12

2. ПОМОШ И ПОПРАВКА 13

3. ОПСЕГ НА ГАРАНЦИЈАТА 13
4. ТАБЕЛА ЗА ОДРЖУВАНЬЕ 13
5. НЕСООДВЕТНА РАБОТА.... 14
6. ДОПОЛНИТЕЛНА ОПРЕМА ПО ИЗБОР ..... 15

15.1 Батерии.... 15
15.2 Полнач за батерија 15
15.3 Торбичка за батерии 15
15.4 Симулатор на батерија.... 15

1. ОПШТО

1.1 КАКО ДА СЕ ЧИТА УПАТСТВОТО

2.2 БЕЗБЕДНОСНИ МЕРКИ СПЕЦИФИЧНИ ЗА ПОТКАСТРУВАЧИ НА ГРМУШКИ

2.4 БАТЕРИЈА / ПОЛНАЧ ЗА АКУМУЛАТОРОТ

ВНИМАНИЕ

ОПАСНОСТ ОД ИСФРЛАЊА!

ОПАСНОСТ ОД ИСФРЛАЊА!

4.5 ПОДГОТОВКА НА ТОРБИЧКАТА ЗА БАТЕРИИ (АКО Е ПРЕДВИДЕНО)

6.1 ВОВЕДНИ ОПЕРАЦИИ

11. ПОМОШ И ПОПРАВКА

15. ДОПОЛНИТЕЛНА ОПРЕМА ПО ИЗБОР

15.1 БАТЕРИИ

15.2 ПОЛНАЧ ЗА БАТЕРИЈА

15.3 ТОРБИЧКА ЗА БАТЕРИИ

15.4 СИМУЛАТОР НА БАТЕРИЈА

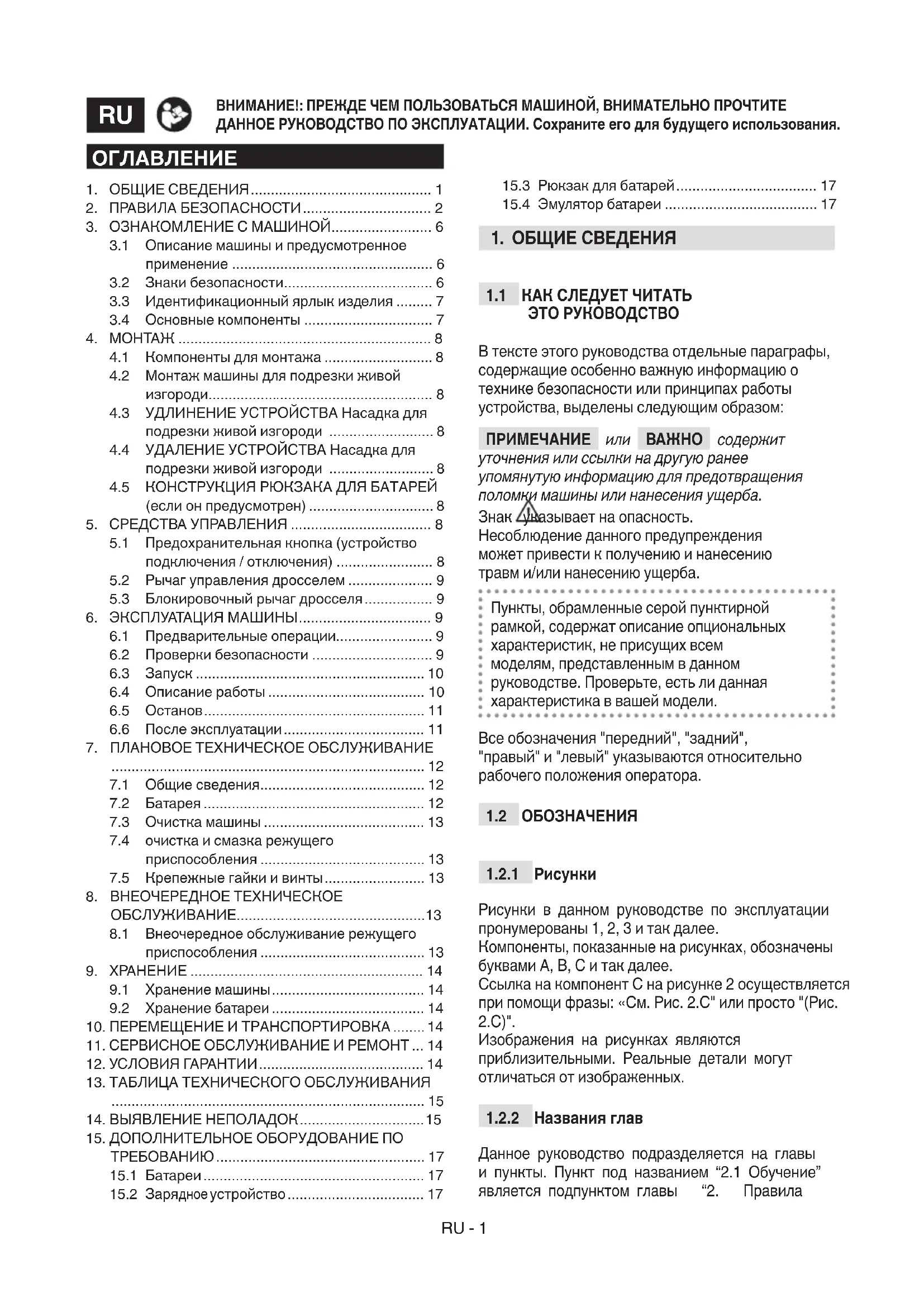

1. ОБЩИЕ СВЕДЕНИЯ.... 1
2. ПРАВИЛА БЕЗОПАСНОСТИ 2
3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ...... 6

3.1 Описание машины и предусмотренное применение .... 6
3.2 Знаки безопасности.... 6
3.3 Идентификационный ярлык изделия ..... 7
3.4 Основные компоненты 7

1. МОНТАЖ 8

4.1 Компоненты для монтажа 8
4.2 Монтаж машины для подрезки живой изгороди....8
4.3 УДЛИНЕНИЕ УСТРОЙСТВА Насадка для подрезки живой изгороди .... 8
4.4 УДАЛЕНИЕ УСТРОЙСТВА Насадка для подрезки живой изгороди .... 8
4.5 КОНСТРУКЦИЯ РЮКЗАКА ДЛЯ БАТАРЕЙ (если он предусмотрен) 8

1. СРЕДСТВА УПРАВЛЕНИЯ 8

5.1 Предохранительная кнопка (устройство подключения / отключения) 8
5.2 Рычаг управления дросселем 9
5.3 Блокировочный рычаг дросселя.... 9

1. ЭКСПЛУАТАЦИЯ МАШИНЫ....9

6.1 Предварительные операции.... 9
6.2 Проверки безопасности 9
6.3 Запуск 10
6.4 Описание работы 10
6.5 Останов.... 11
6.6 После эксплуатации 11

1. ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 12

7.1 Общие сведения.... 12
7.2 Батарея 12
7.3 Очистка машины 13
7.4 очистка и смазка режущего приспособления .... 13
7.5 Крепежные гайки и винты.... 13

1. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.....13

8.1 Внеочередное обслуживание режущего приспособления 13

1. ХРАНЕНИЕ 14

9.1 Хранение машины.... 14
9.2 Хранение батареи 14

1. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА ..... 14
2. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ... 14
3. УСЛОВИЯ ГАРАНТИИ.... 14
4. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 15
5. ВЫЯВЛЕНИЕ НЕПОЛАДОК....15
6. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО ТРЕБОВАНИЮ.... 17

15.1 Батареи.... 17
15.2 Зарядное устройство.... 17

15.3 Рюкзак для батарей.... 17
15.4 Эмулятор батареи 17

1. ОБЩИЕ СВЕДЕНИЯ

1.1 КАК СЛЕДУЕТ ЧИТАТЬ ЭТО РУКОВОДСТВО

В тексте этого руководства отдельные параграфы, содержащие особенно важную информацию о технике безопасности или принципах работы устройства, выделены следующим образом:

ПРИМЕЧАНИЕ или ВАЖНО содержит уточнения или ссылки на другую ранее упомянутую информацию для предотвращения поломки машины или нанесения ущерба.

Знак указывает на опасность.

Несоблюдение данного предупреждения может привести к получению и нанесению травм и/или нанесению ущерба.

Пункты, обрамленные серой пунктирной рамкой, содержат описание опциональных характеристик, не присущих всем моделям, представленным в данном руководстве. Проверьте, есть ли данная характеристика в вашей модели.

Все обозначения "передний", "задний", "правый" и "левый" указываются относительно рабочего положения оператора.

1.2 ОБОЗНАЧЕНИЯ

1.2.1 Рисунки

Рисунки в данном руководстве по эксплуатации пронумерованы 1, 2, 3 и так далее.

Компоненты, показанные на рисунках, обозначены буквами А, В, С и так далее.

Ссылка на компонент С на рисунке 2 осуществляется при помощи фразы: «См. Рис. 2.С" или просто "(Рис. 2.С)".

Изображения на рисунках являются приблизительными. Реальные детали могут отличаться от изображенных.

1.2.2 Названия глав

Данное руководство подразделяется на главы и пункты. Пункт под названием "2.1 Обучение" является подпунктом главы "2. Правила

безопасности". Ссылки на главы и пункты обозначаются сокращением гл. или пункт и соответствующим номером. Пример: "гл. 2" или "пункт 2.1".

2. ПРАВИЛА БЕЗОПАСНОСТИ

2.1 ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

⚠️ Ознакомьтесь со всеми предупреждениями по технике безопасности, рекомендациями, иллюстрациями и спецификациями, прилагаемыми к машине. Несоблюдение нижеприведенных рекомендаций может привести к электрическим ударам, пожарам и/или нанесению серьезного ущерба.

Храните все описания мер предосторожности и указаний для использования в будущем.

Термин «электрическое оборудование», встречающийся в описании мер предосторожности, относится к Вашей машине, работающей от сети (с кабелем) или от батареи (без кабеля).

1) Безопасность рабочей зоны

а) Рабочая зона должна быть чистой и хорошо освещенной. На участках с плохим освещением, а также где царит беспорядок, повышается риск несчастных случаев.
b) Не используйте электрооборудование во взрывоопасной среде, поблизости от горючих жидкостей, газа или пыли. Электрооборудование генерирует искры, которые могут привести к возгоранию пыли или паров.
с) Во время работы электрооборудования дети и посторонние лица должны находиться далеко от него. Если вы отвлечетесь, то можете потерять контроль над оборудованием.

2) Электрическая безопасность

a) Вилки оборудования должны быть совместимыми с розеткой. Ни в коем случае не вносите каких-либо изменений в конструкцию вилки. Не используйте вилки-адаптеры с заземленным электрооборудованием. Немодифицированные вилки и совместимые розетки снизят риск поражения электрическим током.
b) Избегайте соприкосновения тела с такими заземленными или подключенными к заземлению поверхностями, как трубы, радиаторы, кухонные плиты, холодильники. В случае соприкосновения тела

с заземлением повышается риск пораже- ния электрическим током.

с) Не подвергайте электрооборудование воздействию дождя или влажности. Попадание воды внутрь корпуса электрооборудования повышает риск электрического удара.
d) Обращайтесь с кабелем бережно. Не используйте кабель для перемещения электрооборудования, не тяните его за кабель, в том числе для того, чтобы извлечь вилку из розетки. Кабель должен находиться далеко от источников тепла, масла, острых углов и подвижных узлов. Поврежденные или запутанные кабели повышают риск электрического удара.
e) Во время использования электрооборудования под открытым небом используйте удлинитель, подходящий для использования на улице. Использование кабеля, подходящего для улицы, снижает риск электрического удара.
f) Если нельзя избежать использования электрооборудования во влажной среде, используйте розетку с устройством защитного отключения (RCD-Residual Current Device). Использование устройства защитного отключения (RCD) снижает риск электрического удара.

3) Личная безопасность

a) Будьте внимательны, следите за своими действиями и ведите себя разумно во время использования электрооборудования. Не используйте электрооборудование, если вы устали или находитесь под воздействием наркотических веществ, алкоголя или лекарств. Даже небольшая невнимательность во время использования электрооборудования может привести к серьезным травмам.
b) Используйте защитную одежду. Всегда надевайте защитные очки. Использование такого защитного снаряжения, как пылезащитные маски, обувь с нескользящей подошвой, каски или наушники, снижает риск травм.
с) Избегайте самопроизвольного запуска. Удостоверьтесь, что прибор выключен, прежде чем вставлять батарею, обхватывать или перемещать электрооборудование. Перемещение электрооборудования, при котором палец находится на выключателе, а также установка батареи, когда выключатель находится в положении «ОН» («ВКЛ»), повышает риск несчастного случая.
d) Перед запуском электрооборудования уберите все ключи и регулировочные инструменты. Ключ или инструмент при

соприкосновении с вращающимся узлом может вызвать травмы.

e) Сохраняйте равновесие. Всегда прочно опирайтесь на опорную поверхность и сохраняйте надлежащее равновесие. Это позволит лучше контролировать электрооборудование в непредвиденных ситуациях.

f) Одевайтесь надлежащим образом. Не надевайте широкую одежду и украшения. Волосы, одежда и перчатки не должны находиться поблизости от подвижных узлов. Широкая одежда, украшения или длинные волосы могут застрять в подвижных узлах.

g) При наличии устройств, которые должны быть подключены к установкам удаления и сбора пыли, удостоверьтесь, что они подключены и используются надлежащим образом. Применение этих устройств может снизить риски, связанные с пылью.

h) Не позволяйте, чтобы у вас возникло чувство ложной уверенности, которое подвигнет вас пренебрегать правилами техники безопасности, даже если вы хорошо ознакомились с работой машины. Небрежное действие может за доли секунды привести к серьезным травмам.

4) Эксплуатация и защита электрооборудования

a) Не перегружайте электрооборудование. Используйте электрооборудование, предназначенное для данной работы. Правильно выбранное электрооборудование выполнит работу лучше и безопаснее, со скоростью, для которой оно было разработано.

b) Не используйте электрооборудование, если выключатель не в состоянии правильно включить или выключить его. Электрооборудование, которое нельзя запустить при помощи выключателя, является опасным и нуждается в ремонте.

с) Извлекайте аккумулятор из гнезда, прежде чем выполнить регулировку или смену приспособлений, а также прежде чем поместить электрооборудование на хранение. Эти предварительные меры предосторожности снижают риск самопроизвольного запуска электрооборудования.

d) Храните неиспользуемое электрооборудование вне досягаемости детей и не позволяйте использовать его людям, которые не ознакомились с работой оборудования и с настоящими указаниями. При неумелом использовании электрооборудование опасно.

e) Проводите техническое обслуживание электрооборудования. Проверяйте соосность расположения подвижных узлов и свободу их перемещения, а также отсутствие поломок и других обстоятельств, которые могут повлиять на работу электрооборудования. При наличии повреждений необходимо отремонтировать электрооборудование, прежде чем использовать его. Многие несчастные случаи были вызваны недостаточным обслуживанием.

f) Режущие органы должны быть заточены и чисты. Надлежащее обслуживание режущих органов, хорошая заточка режущих кромок предотвращают их заедание и облегчают контроль над ними.

g) Используйте электрооборудование и соответствующие дополнительные приспособления в соответствии с предоставленными указаниями, учитывая условия и тип выполняемой работы. Использование электрооборудования для целей, отличных от предусмотренной, может привести к опасной ситуации.

h) Поддерживайте рукоятки в сухом, чистом состоянии, без следов масла и смазки. Скользкие рукоятки не позволяют безопасно перемещать оборудование и управлять им в непредвиденных ситуациях.

5) Эксплуатация и меры предосторожности при эксплуатации оборудования с батарейным питанием

а) Заряжайте батарею исключительно за- рядным устройством, рекомендован- ным изготовителем. Зарядное устройство, предназначенное для одного типа группы батарей, может вызвать риск пожара пои использовании с другими группами батарей.

b) Используйте электрооборудование только с четко указанными группами батарей. Использование любой другой группы батарей может вызвать риск травм и пожаров.

с) Когда группа батарей не используется, необходимо держать ее на расстоянии от других металлических предметов, например, скрепок, монет, ключей, гвоздей, винтов и других небольших металлических предметов, которые могут вызвать короткое замыкание клемм. Короткое замыкание клемм батареи может вызвать ожоги и пожары.

d) Если батарея в плохом состоянии, из нее может вытекать жидкость: избегайте любого контакта с ней. После случайного контакта немедленно смойте жидкость водой. Если жидкость попала в глаза, немедленно обратитесь за меди-

цинской помощью. Жидкость, вытекшая из батареи, может вызвать раздражение или ожог на коже.

e) Не пользуйтесь поврежденными или модифицированными группой батарей и оборудованием. Поврежденные или модифицированные батареи могут вести себя непредсказуемо, что может привести к пожару, взрыву или риску травм.

f) Не подвергайте группу батарей воздействию пламени или слишком высокой температуры. Воздействие пламени или температуры выше 130°C может привести к взрыву. ПРИМЕЧАНИЕ. Температура “130 °C” соответствует температуре “265 °F”.

g) Соблюдайте все указания по подза- рядке и заряжайте батарею в услови- ях соблюдения диапазона температур, указанного в руководстве. Неправильное выполнение зарядки или температура за- рядки, выходящая за пределы указанного интервала, могут повредить батарею и по- высить риск пожара.

6) Техническая поддержка

a) Ремонт электрооборудования должен выполнять квалифицированный персонал, необходимо использовать исключительно оригинальные запасные детали. Это позволяет сохранить уровень безопасности электрооборудования.

b) Никогда не ремонтируйте поврежденные батареи. Обслуживание батарей должно выполняться исключительно производителем или авторизованными поставщиками услуг.

2.2 СПЕЦИАЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ МАШИНЫ ДЛЯ ПОДРЕЗКИ ЖИВОЙ ИЗГОРОДИ

а) Не приближайтесь к ножу. Не удаляйте срезанный материал и не придерживайте срезаемые ветки, когда ножи находятся в движении.

После выключения ножи продолжают двигаться. Даже небольшая невнимательность во время использования шпалерных ножниц может привести к серьезным травмам.

b) Перемещайте шпалерные ножницы, держа их за рукоятку с неподвижным ножом и стараясь не нажимать на какие-либо выключатели питания. Правильная транспортировка шпалерных ножниц снижает риск непреднамеренного запуска и последующего травмирования ножами.

с) При транспортировке или хранении шпалерных ножниц всегда устанавливайте кожух ножа. Правильно организованная переноска шпалерных ножниц снижает риск травм от ножей.

d) При удалении застрявшего материала или обслуживании инструмента убедитесь, что все выключатели выключены, а батарейный блок извлечен или отсоединен. Неожиданное включение шпалерных ножниц во время удаления застрявшего материала или выполнения технического обслуживания может нанести серьезные травмы.

е) Держите шпалерные ножницы только за изолированную поверхность рукояток, поскольку нож может соприкасаться со скрытыми кабелями. Соприкосновение ножей с кабелем, находящимся под напряжением, может привести к появлению напряжения на наружных металлических частях шпалерных ножниц, в результате чего оператор может получить удар током.

f) Держите все шнуры питания и кабели за пределами зоны стрижки. Шнуры питания могут быть скрыты в живой изгороди или кустарнике и случайно перерезаны ножом.

g) Не используйте шпалерные ножницы в пло- хую погоду, особенно если существует риск попадания молнии. Это снижает риск пораже- ния молнией.

h) Для снижения опасности поражения электрическим током запрещается использовать шпалерные ножницы на штанге поблизости от любых электрических линий. Соприкосновение с электрическими линиями или использование машины поблизости от них может привести к серьезным травмам или поражению электрическим током с последующим летальным исходом.

i) При использовании шпалерных ножниц на штанге всегда задействуйте обе руки. Во избежание потери контроля удерживайте шпалерные ножницы на штанге обеими руками.

j) При использовании шпалерных ножниц на штанге всегда надевайте защитную каску. Падение срезанного материала может привести к получению серьезных травм.

В случае поломок или аварий во время работы незамедлительно выключить двигатель и убрать машину, чтобы она не нанесла еще больший ущерб; если произошел несчастный случай и оператор или третьи лица получили травмы, незамедлительно принять меры по помощи пострадавшим, наиболее подходящие в конкретной ситуации, и обратиться в медицинское учреждение для необходимого лечения. Щцательно удалите материал, который может нанести ущерб или травмы людям и животным, которые могут его не заметить.

Продолжительное воздействие вибрации может нанести ущерб нервно-сосудистой системе (эти состояния известны как "син-

дром Рейно" или "белой руки"), особенно у людей, страдающих расстройством кровообращения. Симптомы могут проявляться на руках, запястьях и пальцах в виде потери чувствительности, онемения, зуда, боли, бледности и изменения структуры кожи. Эти симптомы могут усилиться под воздействием низкой температуры окружающей среды и/или слишком сильного сжимания рукояток. При появлении симптомов следует снизить время использования машины и обратиться к врачу.

2.3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ХРАНЕНИЕ

Регулярное техническое обслуживание и правильное хранение являются залогом безопасности машины и поддержания ее эксплуатационных качеств.

• При остановке машины для технического обслуживания, осмотра, хранения или замены приспособлений необходимо выключить двигатель, отсоединить машину от сети и убедиться, что все движущиеся части полностью остановлены.
  • Перед выполнением любых проверок, регулировок и перед хранением дайте машине остыть.
• Бережно обращайтесь с машиной и храните ее в чистом состоянии, в сухом и недоступном для детей месте.
• Ни в коем случае не использовать машину с износившимися или поврежденными частями. Поврежденные и износившиеся детали всегда необходимо заменять, они не подлежат ремонту. Используйте только оригинальные запчасти.
• Для снижения риска пожара не оставлять контейнеры с отходами в помещении.

Значения уровня шума и вибрации, указанные в настоящем руководстве, являются максимальными рабочими значениями машины. Использование несбалансированного режущего элемента, слишком высокая скорость, отсутствие технического обслуживания существенно влияют на уровень шума и вибрацию. Следовательно, необходимо принять профилактические меры для устранения возможного ущерба, вызванного высоким уровнем шума и вибрационными нагрузками; выполнять обслуживание машины, надевать противошумные наушники, делать перерывы во время работы.

2.4 БАТАРЕЯ / ЗАРЯДНОЕ УСТРОЙСТВО

ВНИМАНИЕ

Нижеследующие правила безопасности дополняют предписания по технике безопасности, изложенные в инструкции зарядного устройства.

• Для зарядки батареи используйте только зарядные устройства, рекомендованные изготовителем. Неподходящее зарядное устройство может привести к электрическому удару, перегреву или утечке едкой жидкости из батареи.
• Используйте только определенные батареи, предусмотренные для вашего оборудования. Использование батарей другого типа может привести к травмам и риску пожара.
• Храните неиспользуемую батарею на расстоянии от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, которые могут вызвать короткое замыкание контактов. Короткое замыкание электрической цепи между контактами может вызвать возгорание или пожар.
• Не используйте зарядное устройство в местах с наличием паров, воспламеняющихся веществ, а также на легковоспламеняющихся поверхностях, например, на бумаге, ткани и т.д. Во время зарядки зарядное устройство нагревается и может вызвать пожар.
• Во время транспортировки аккумуляторов следите, чтобы контакты не соприкасались между собой, и не используйте металлическую тару для их транспортировки

2.5 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

• Строго соблюдайте местные нормы по утилизации упаковки, поврежденных частей или любых элементов со значительным влиянием на окружающую среду; эти отходы не должны выбрасываться в мусорные контейнеры, а должны быть отделены и переданы в специальные центры сбора отходов, занимающиеся их переработкой.
• Строго соблюдайте действующие на местном уровне правила по вывозу отходов.
• После завершения срока службы машины не выбрасывайте ее с бытовым мусором, а обратитесь в центр сбора отходов в соответствии с действующим местным законодательством.

Не выбрасывайте электрооборудование вместе с бытовыми отходами. В соответствии с Европейской директивой 2012/19/EC относительно выведенного из эксплуатации электрического и электронного оборудования и ее применением согласно правилам страны эксплуатации, выведенное из эксплуа-

тации электрооборудование должно отправляться на переработку в соответствии с требованиями по охране окружающей среды отдельно от других отходов. Если электрооборудование выбрасывается на свалку или закапывается в землю, вредные вещества могут проникнуть в слой подземных вод и попасть в пищевые продукты, что приведет к нанесению ущерба вашему здоровью и хорошему самочувствию. Для получения более подробной информации по переработке этого изделия обращайтесь в учреждение, ответственное за переработку отходов, или к Вашему дистрибьютору.

Li-ion

По завершении срока службы батарей обеспечьте их уничтожение, которое не нанесет вреда окружающей среде. Батарея содержит материал, опасный для вас и для окружающей среды. Батарею необ- ходимо извлечь и отдельно сдать в центр переработки отходов, который принимает литий-ионные батареи.

Раздельный сбор использованных изделий и упаковочных материалов позволяет перерабатывать и повторно использовать материалы. Повторное использование вторично переработанных материалов по- могает уменьшить загрязнение окружающей среды и снизить потребность в первичном сырье.

3. ОЗНАКОМЛЕНИЕ С МАШИНОЙ

3.1 ОПИСАНИЕ МАШИНЫ И ПРЕДУСМОТРЕННОЕ ПРИМЕНЕНИЕ

Данная машина является садовым оборудованием, и, в частности, портативным устройством - машиной для подрезки живой изгороди с батарейным питанием.

Машина состоит из двигателя, который приводит в действие режущее приспособление.

Оператор управляет машиной, всегда находясь на безопасном расстоянии от режущего приспособления.

3.1.1 Предусмотренная эксплуатация

Эта машина разработана и изготовлена для:

• стрижки и подравнивания кустарников и живой изгороди, состоящих из кустарников с ветками небольшой толщины;
• Машиной должен управлять только один человек.

3.1.2 Неправильное использование

Любое другое использование, отличное от вышеупомянутого, может создать опасность и причинить ущерб людям и/или имуществу. Входит в понятие неправильного использования (в качестве примера, но не ограничиваясь этими случаяхми):

• кошение травы в общем и в частности вблизи бордюрных камней;
• измельчение материалов для компостов;
• подрезка кустов;
• использование машины в положении, когда режущее приспособление находится выше линии плеч;
• использование машины для резки материалов нерастительного происхождения;
• применение режущих приспособлений, отличных от указанных в главе "Технические характеристики"; Опасность серьезных ран и травм.
• пользование машиной несколькими операторами.

ВАЖНО Ненадлежащее использование машины влечет за собой утрату силы гарантии и снимает с изготовителя всю ответственность, возлагая на пользователя ответственность за издержки в случае порчи имущества, получения травм или нанесения ущерба третьим лицам.

3.1.3 Тип пользователя

Данная машина предназначена для широкого потребителя, для непрофессионального применения. Она предназначена для любительского применения.

3.2 ЗНАКИ БЕЗОПАСНОСТИ

На машине имеются различные символы (Рис. 2). Они призваны напоминать оператору о необходимости внимательной и осторожной эксплуатации.

Значение символов:

ВНИМАНИЕ! ОПАСНОСТЬ!

Данная машина при неправильном использовании может быть опасной для Вас и для окружающих.

ВНИМАНИЕ! Прежде, чем пользоваться машиной, прочтите руководство по эксплуатации.

Используйте защитные очки

Наденьте плотные и несколькощие рабочие перчатки.

Не подвергайте машину воздействию дождя (или влажности)

Опасность порезов! Держите руки и ноги на расстоянии от ножей.

ОПАСНОСТЬ ОТБРАСЫВАНИЯ ПРЕДМЕТОВ! Соблюдайте осторожность из-за возможного отбрасывания материала режущим приспособлением, что может нанести серьезный ущерб людям и имуществу.

ОПАСНОСТЬ ОТБРАСЫВАНИЯ ПРЕДМЕТОВ! Люди и домашние животные во время использования машины должны отойти на расстояние, по меньшей мере, в 15 м

ВАЖНО Поврежденные или нечитаемые наклейки нуждаются в замене. Закажите новые наклейки в авторизованном сервисном центре.

3.3 ИДЕНТИФИКАЦИОННЫЙ ЯРЛЫК ИЗДЕЛИЯ

На идентификационном ярлыке изделия указана следующая информация (Рис. 1):

1. Уровень звуковой мощности
2. Знак соответствия директиве
3. Месяц/Год изготовления
4. Тип машины
5. Заводской номер
6. Наименование и адрес изготовителя
7. Код изделия
8. Напряжение питания

Впишите идентификационные данные машины в специальные поля на ярлыке, помещенном на обратной стороне обложки.

ВАЖНО Указывайте идентификационные

данные, указанные на идентификационном ярлыке, каждый раз при обращении в авторизованный сервисный центр.

ВАЖНО Образец декларации соответствия

находится на последних страницах руководства.

3.4 ОСНОВНЫЕ КОМПОНЕНТЫ

Машина состоит из следующих основных составных частей, которые выполняют следующие функции (рис.1):

A. Двигатель: обеспечивает движение режущего приспособления.
В. Штанга с органами управления: здесь расположены основные органы управления ускорением движения.

С. Задняя рукоятка: опорная рукоятка, расположенная в задней части штанги с органами управления. За нее надо браться правой рукой.

D. Передняя рукоятка: опорная рукоятка, расположенная на штанге с органами управления. За нее надо браться левой рукой.

E. Машина для подрезки живой изгороди - это устройство, предназначенное для обрезки ветвей и сучьев деревьев. Оно поставляется в уже установленном виде на соответствующий вал.

F. Система подвески: тканевый ремень, который надевается на плечо и помогает удерживать вес машины во время работы.

G. Нож (Режущее приспособление): это элемент, предназначенный для стрижки растений.

Н. Защита ножа (для транспортировки и перемещения машины): защищает от случайного контакта с режущими приспособлениями, которые могут привести к серьезным травмам.

I. Батарея (если она не поставляется с машиной, см. гл. 15 "дополнительное оборудование по требованию"): обеспечивает электропитание инструмента; ее характеристики и правила эксплуатации описаны в отдельном руководстве.

J. Зарядное устройство (поставляется по требованию, пункт 15.2): обеспечивает электропитание инструмента; его характеристики и правила эксплуатации описаны в отдельном руководстве. Предлагаются две модели зарядного устройства: J1 (зарядное устройство быстрой зарядки); J2 (стандартное зарядное устройство).

К. Рюнзак для батарей (дополнительное оборудование по требованию, пункт 15.3): принадлежность для размещения батарей.

L. Соединительный кабель: кабель, с помощью которого машину подключают к рюкзаку для батарей.

М. Симулятор батареи (дополнительное оборудование по требованию, пункт 15.4): устройство, которое после его установки в

углубление в машине позволяет использовать рюкзак для батарей.

4. МОНТАЖ

⚠️ Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.

В связи с потребностями складирования и транспортировки, некоторые составные части машины могут не быть установлены непосредственно на заводе, их необходимо установить после удаления упаковочного материала, согласно нижеследующим указаниям.

⚠️ Распаковка и завершение монтажа должны выполняться на твердой и ровной поверхности, где достаточно места для перемещения машины и ее упановки, необходимо всегда пользоваться соответствующими инструментами. Перед использованием машины необходимо выполнить все указания, изложенные в разделе "МОНТАЖ".

4.1 КОМПОНЕНТЫ ДЛЯ МОНТАЖА

В упаковке имеются компоненты для монтажа.

4.1.1 Распаковка

1. Вскрывайте упаковку осторожно и внимательно, чтобы не потерять компоненты.
2. Ознакомьтесь с документами, лежащими в коробке, в том числе, с данным руководством.
3. Извлеките из коробки все отдельные компоненты.
4. Извлеките из коробки машину.
5. Выбросьте коробку и упаковочные материалы в соответствии с местным законодательством.

4.2 МОНТАЖ МАШИНЫ ДЛЯ ПОДРЕЗКИ ЖИВОЙ ИЗГОРОДИ

Перед выполнением монтажа удостоверьтесь, что батарея не вставлена в соответствующий отсек.

• Установите штангу с органами управления (Рис. 3.А) на машину для подрезки живой изгороди (Рис. 3.В).
• Продвиньте хомут (Рис. 3.С) вверх и поверните его по часовой стрелке до полной затяжки.

⚠️ Периодически проверяйте соединения, чтобы убедиться, что они плотно затянуты.

4.3 УДЛИНЕНИЕ УСТРОЙСТВА НАСАДКА ДЛЯ ПОДРЕЗКИ ЖИВОЙ ИЗГОРОДИ

• Ослабьте ручку (Рис. 4.А) согласно направлению, показанному стрелкой - замок открыт;
• потяните или протолкните вал (Рис. 4.В) до получения нужной длины;
• после завершения регулировки плотно затяните ручку в направлении, показанном стрелкой - замок закрыт.

Периодически проверяйте соединения, чтобы убедиться, что они плотно затянуты.

4.4 УДАЛЕНИЕ УСТРОЙСТВА НАСАДКА ДЛЯ ПОДРЕЗКИ ЖИВОЙ ИЗГОРОДИ

- Для того чтобы удалить насадку для подрезки живой изгороди (Рис. 3.В), положите штангу с органами управления (Рис. 3.А) на землю, ослабьте хомут (Рис. 3.С) и демонтируйте насадку для подрезки живой изгороди.

4.5 КОНСТРУКЦИЯ РЮКЗАКА ДЛЯ БАТАРЕЙ (ЕСЛИ ОН ПРЕДУСМОТРЕН)

Рюкзак для батарей поставляется в уже собранном виде (Рис.1К), и его можно отстегнуть от плечевых ремней (Рис. 5) и нести в руке.

Для того чтобы отстегнуть рюкзак для батарей, нажмите две кнопки в его верхней части (Рис. 5.А).

Отсеки для размещения батарей расположены с обеих сторон (Рис. 6).

С правой стороны имеются:

• розетка для кабеля (Рис. 7.А);
• селекторный переключатель батареи (Рис. 7.В);
- разъем USB для зарядки других устройств (например, мобильных телефонов) (Рис. 7.С).

Чтобы избежать наличия незакрепленного кабеля, по бокам и в задней части имеются отверстия, через которые можно пропустить кабель питания.

5. СРЕДСТВА УПРАВЛЕНИЯ

5.1 ПРЕДОХРАНИТЕЛЬНАЯ КНОПКА (УСТРОЙСТВО ПОДКЛЮЧЕНИЯ / ОТКЛЮЧЕНИЯ)

Нажатием этой кнопки можно включать и выключать электрическую цепь машины (Рис. 8.С).

Светодиодный индикатор горит: электрическая цепь машины включена. Машина готова к использованию. Оба светодиодных индикатора горят: машина работает (Рис. 8.D).

Световые индикаторы не горят: электрическая цепь полностью отключена.

ВАЖНО Во время перемещения никогда не держите палец на кнопке во избежание случайного запуска.

Символ "Внимание" (Рис. 8.Е) загорается в случае неисправности машины (руководствуйтесь таблицей Выявление неполадок, пункт 14).

5.2 РЫЧАГ УПРАВЛЕНИЯ ДРОССЕЛЕМ

Рычаг управления дросселем (Рис.8.А) позволяет включить режущее приспособление.

Включить рычаг управления дросселем (Рис. 8.А) возможно только при нажатии блокировочного рычага дросселя (Рис. 8.В-М).

5.3 БЛОКИРОВОЧНЫЙ РЫЧАГ ДРОССЕЛЯ

Блокировочный рычаг дросселя (Рис. 8.В-М) позволяет включать рычаг управления дросселем (Рис. 8.А).

6. ЭКСПЛУАТАЦИЯ МАШИНЫ

ВАЖНО Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.

6.1 ПРЕДВАРИТЕЛЬНЫЕ ОПЕРАЦИИ

Перед началом работы необходимо выполнить несколько проверок и операций, чтобы обеспечить эффективную работу в условиях максимальной безопасности.

Поставьте машину в горизонтальное положение и чтобы она прочно опиралась на землю.

6.1.1 Проверка состояния батареи

Всякий раз перед использованием:

• проверяйте состояние заряда батареи, следуя указаниям, изложенным в руководстве батареи.

6.1.2 Регулировка угла наклона машины для подрезки живой изгороди

Машина для подрезки живой изгороди установлена на шарнире с углом поворота 112° и ее можно заблокировать в 6 положениях.

- Положите машину на землю, нажмите на кнопки шарнира (Рис. 9.А) для поворота машины для подрезки живой изгороди, которая должна правильно установиться в положенное место.

⚠️ Эту операцию необходимо выполнять на выключенной машине и с батареей, извлеченной из соответствующего отсека (пункт 7.2.2).

6.1.3 Использование системы подвески

⚠️ Часто проверяйте действенность быстроразъемного крепления, позволяющего быстро высвободить машину от ремней в случае опасности.

Необходимо надеть систему подвески перед прикреплением машины к специальному креплению, а затем отрегулировать длину ремня в зависимости от роста и телосложения оператора.

• Ремень (Рис. 10.А) должен проходить через левое плечо, к правому боку.
• Прикрепите карабин (Рис. 10.В) к специальному креплению на штанге с органами управления.
• Если необходимо, отстегните застежку (Рис. 10.С), чтобы отсоединить машину от системы подвески.

6.1.4 Использование рюкзака (если он предусмотрен)

1. Вставьте батарею в один из отсеков рюкзака для батарей (Рис. 6) до конца и протолкните ее до щелчка, чтобы заблокировать ее в нужном положении и обеспечить электрический контакт;
2. подключите кабель к специальной розетке на рюкзаке (Рис. 7.А) и поверните его до щелчка, чтобы заблокировать его в нужном положении и обеспечить электрический контакт;
3. отрегулируйте длину плечевых ремней и застегните систему подвески спереди (Рис. 11).

6.2 ПРОВЕРКИ БЕЗОПАСНОСТИ

Выполните следующие проверки безопасности и удостоверьтесь, что результаты проверок соответствуют данным, приведенным в таблице.

⚠️ Прежде чем приступить к работе, всегда проверяйте безопасность машины.

6.2.1 Общая проверка

⚠️ Если результат любой проверки отличается от приведенного в таблице, пользоваться машиной нельзя! Сдайте машину в сервисный центр для выполнения проверок и ремонта.

Предмет Результат
Рукоятки и защитные устройства	Чистые, сухие, они должны быть установлены правильно и прочно прикреплены к машине.
Винты на машине и на ноже	Прочно затянуты (не ослаблены)
Каналы прохода воздуха для охлаждения	Не засорены
Нож Заточен, без следов	повреждения и износа
Защитные приспособления	В целостности, без повреждений.
Батарея Нет повреждений	оболочки, нет утечек жидкости
Машина Без следов	повреждения и износа
Рычаг управления дросселем, блокировочный рычаг дросселя	Они должны двигаться беспрепятственно, без приложения усилий.
Пробное включение Аномальная вибрация отсутствует.Аномальные звуки отсутствуют.

6.2.2 Проверка работы машины

Действие Результат
Вставьте батарею в соответствующий отсек (пункт 7.2.3 ).	Нож не должен двигаться
Включите рычаг управления дросселем (не нажимая на блокировочный рычаг дросселя)	Рычаг управления дросселем остается заблокированным.
Нажмите на рычаг блокировки дросселя и на рычаг управления дросселем	Рычаги должны двигаться беспрепятственно, без приложения усилий. Нож движется.
Отпустите рычаг управления дросселем.	Рычаг должен автоматически и быстро вернуться в нейтральное положение. Нож должен остановиться.

6.3 ЗАПУСК

6.3.1 Запуск с использованием батареи

1. Снимите защиту ножа (Рис. 1.Н) (если она используется);
2. Убедитесь, что нож не касается земли или других предметов;
3. Правильно вставьте батарею в соответствующий отсек (Рис. 12.В) (пункт 7.2.3);
4. нажмите на предохранительную кнопку (Рис. 8.с);
5. Включите блокировочный рычаг дросселя (Рис. 8.В-М) и рычаг управления дросселем. (Рис. 8.А).

6.3.2 Запуск с использованием симулятора батареи (если он предусмотрен)

1. Встаньте в прочное и устойчивое положение.
2. Снимите защиту ножа (Рис. 1.Н) (если она используется).
3. Убедитесь, что нож не касается земли или других предметов.
4. Правильно вставьте симулятор батареи в соответствующий отсек на машине (Рис.12.J).
5. Подсоедините соединительный кабель к симулятору батареи (Рис.12.1).
6. Выберите батарею для работы с помощью селекторного переключателя (Рис. 7.В).
7. нажмите на предохранительную кнопку (Рис. 8.А).
8. Включите блокировочный рычаг дросселя (Рис. 8.В-М) и рычаг управления дросселем. (Рис. 8.А).

6.4 ОПИСАНИЕ РАБОТЫ

Прежде чем впервые приступить к стрижке и подравниванию кустарников и живой изгороди, рекомендуется:

– пройти специальный курс обучения работе на оборудовании этого типа;
– правильно надеть систему подвески;
– внимательно ознакомиться с правилами безопасности и указаниями по эксплуатации, изложенными в настоящем руководстве;
– поупражняться, чтобы ознакомиться с работой машины и наиболее подходящими методами распиловки.

Для правильной эксплуатации машины выполните следующие действия:

• всегда прикрепляйте машину к правильно надетой системе подвески (см. пункт 6.1.3);
• Всегда прочно удерживайте машину двумя руками, левая рука должна находиться на передней рукоятке, а правая рука на задней рукоятке, даже если оператор левша.

Не удалять срезанный материал и не придерживать срезаемые ветки, когда нож работает. Убедитесь, что машина выключена, когда вы удаляете срезанный материал.

ПРИМЕЧАНИЕ Во время работы батарея защищена от полной разрядки устройством защиты, которое выключает машину и блокирует ее работу.

6.4.1 Методы работы

Предпочтительно сначала стричь две вертикальные стороны живой изгороди, а затем ее верхнюю часть.

ПРИМЕЧАНИЕ На автономность батареи (и, следовательно, на площадь участка с растительностью, обрабатываемого на одной зарядке) влияют различные факторы, описанные в (пункт 7.2.1).

6.4.1.a Вертикальная стрижка

Стрижка должна выполняться дугообразными движениями снизу вверх, держа нож как можно дальше от тела (Рис. 13).

6.4.1.b Горизонтальная стрижка

Наилучшие результаты достигаются при слегка наклоненном ноже (Рис.14) (0° - 15°) в направлении стрижки, с дугообразным движением и медленным и постоянным продвижением вперед, особенно если живая изгородь очень густая (Рис. 14).

6.4.2 Рекомендации по эксплуатации

Если во время работы ножи заблокируются или застрянут в ветках живой изгороди:

1. немедленно выключите машину (пункт 6.5);
2. дождитесь остановки режущего приспособления;
3. извлеките батарею (пункт 7.2.2);
4. Извлеките застрявший материал.

6.4.3 Смазка ножей во время работы

Если во время работы режущее приспособление слишком сильно нагревается, следует смазать внутренние поверхности ножей (пункт 7.4).

Эту операцию необходимо выполнять на выключенной машине и с батареей, извлеченной из соответствующего отсека (пункт 7.2.2).

6.5 OCTAHOB

Для останова машины:

• Отпустите рычаг управления дросселем (Рис. 8.А).
• Отключите предохранительную кнопку (световой индикатор не горит) (Рис. 8.С).

⚠️ После выключения машины требуется несколько секунд, прежде чем режущее приспособление остановится.

Всегда выключайте машину:

– во время перемещения от одной рабочей зоны к другой.

⚠️ Во время перемещения никогда не держите палец на предохранительном выключателе во избежание случайного запуска.

6.6 ПОСЛЕ ЭКСПЛУАТАЦИИ

6.6.1 После эксплуатации с использованием батареи

• Извлеките батарею из соответствующего отсека (Рис. 15.В) и зарядите ее (пункт 7.2.2).
• Установите защиту на нож.
• Дайте остыть двигателю перед перемещением машины в какое-либо помещение.
• Проведите очистку (пункт 7.3).
• Проверьте, что нет ослабленных или поврежденных компонентов. Если необходимо, замените поврежденные компоненты и затяните ослабленные винты и болты.

6.6.2 После эксплуатации с использованием симулятора батареи (если он предусмотрен)

1. Установите селекторный переключатель на рюкзаке для батарей в положение "OFF" (Рис. 7.В);
2. удалите симулятор батареи из машины (Рис. 15.J);
3. снимите рюкзак для батарей;
4. отсоедините соединительный кабель от симулятора батареи (Рис.15.1) и он рюкзака (Рис. 7.А)
5. извлеките батарею из рюкзака (Рис. 16) и зарядите ее (пункт 7.2.2);
6. дайте остыть двигателю перед перемещением машины в какое-либо помещение;
7. проведите очистку (пункт 7.3);
8. проверьте, что нет ослабленных или поврежденных компонентов. Если необходимо, замените поврежденные компоненты, а также затяните ослабленные винты и болты или обратитесь в авторизованный сервисный центр.

ВАЖНО Всегда извлекайте батарею (пункт 7.2.2) и устанавливайте защиту ножа каждый раз, когда вы не используете машину или оставляете ее без присмотра.

7. ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 ОБЩИЕ СВЕДЕНИЯ

⚠️ Правила безопасности приведены в гл. 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.
Перед любой проверкой, очисткой, техническим обслуживанием/ регулировкой машины:

- Остановите машину;

- Дождитесь останова режущего приспособления;

- Извлеките батарею из соответствующего отсека;

- Установите защитный кожух ножа, за исключением обслуживания непосредственно ножа;

- Подождите, пока двигатель остынет;

- Прочитайте соответствующее руководство;

- Наденьте подходящую одежду, рабочие перчатки и защитные очки.

Периодичность и описание операций технического обслуживания приведены в "Таблице технического обслуживания". Целью этой таблицы является помочь вам поддерживать эффективность и безопасность вашей машины. В ней указаны основные операции технического обслуживания машины и периодичность, предусмотренная для каждой из них. Выполняйте указанные действия по истечении первого из указанных сроков.

• Использование неоригинальных и/или неправильно установленных запасных частей и дополнительного оборудования может отрицательно сказаться на работе и безопасности машины. Изготовитель не несет ответственности за ущерб, несчастные случаи или травмы, вызванные данными изделиями.
• Оригинальные запчасти можно приобрести в сервисном центре или у авторизованных дистрибьюторов.

ВАЖНО Все операции по техническому обслуживанию и регулировке, не описанные в данном руководстве, должны быть выполнены через вашего дистрибьютора или в специализированном сервисном центре.

7.2 БАТАРЕЯ

7.2.1 Автономность батареи

На автономность батареи влияют следующие основные факторы:

а. условия эксплуатации, которые обусловливают увеличенное потребление энергии:

– стрижка/подравнивание очень густой или влажной живой изгороди;
– стрижка/подравнивание кустов со слишком толстыми ветками;

b. действия оператора, которых следует избегать:

– частое включение и выключение во время работы;
– применение техники резки, которая не подходит для целей конкретной работы (пункт 6.4.1);

Для того чтобы оптимизировать автономность батареи, рекомендуется:

• стричь живую изгородь, когда она сухая;
- использовать технику резки, которая подходит для целей конкретной работы.

Если требуется использовать машину более продолжительное время, чем того позволяет стандартная батарея, то существуют следующие возможности:

• приобрести вторую стандартную батарею, чтобы сразу заменить разряженную батарею, не прерывая работы;
• приобрести батарею с более высокой автономностью по сравнению со стандартной батареей (пункт 15.1).

7.2.2 Извлечение и зарядка батареи

1. Нажмите на кнопку блокировки батареи на машине (Рис. 15.А) или на рюкзаке (Рис. 16. А) (если он предусмотрен);
2. извлеките батарею из машины (Рис. 15.В) или из рюкзака для батарей (Рис. 16.В) (если он предусмотрен);
3. вставьте батарею (Рис. 17.А) в специальный отсек зарядного устройства (Рис. 17.В);
4. подсоедините зарядное устройство (Рис.17.С) к розетке, напряжение которой соответствует указанному на паспортной табличке.
5. выполните полную зарядку, следуя указаниям, изложенным в руководстве батареи/зарядного устройства.

ПРИМЕЧАНИЕ Батарея оборудована защитой, которая препятствует зарядке, если температура в помещении не находится в пределах от 0 до +45 °C.

ПРИМЕЧАНИЕ Можно заряжать батарею в любое время, в том числе частично, без риска повреждения.

7.2.3 Повторная установка батареи в машину

После завершения зарядки:

1. Извлеките батарею (Рис. 18.А) из специального отсека зарядного устройства (Рис. 18.В) (избегайте долго держать ее в режиме зарядки, когда она уже заряжена);
2. отсоедините зарядное устройство (Рис. 18.С) от электросети;
3. вставьте батарею в соответствующий отсек на машине (Рис. 19.В) или в один из отсеков рюкзака для батарей (Рис. 6) (если он предусмотрен);
4. до конца и протолкните ее до щелчка, чтобы заблокировать ее в нужном положении и обеспечить электрический контакт.

7.3 ОЧИСТКА МАШИНЫ

Всякий раз после работы тщательно очищайте машину от пыли и рабочих отходов.

• Чтобы снизить риск пожара, очищайте машину, и в частности двигатель, от остатков листьев, веток и излишков смазки.
• Всегда очищайте машину после использования, протерев ее чистой влажной тряпочкой, смоченной нейтральным чистящим средством.
• Удалите всю оставшуюся влагу мягкой и сухой тряпочкой. Влажность может вызвать риск поражения электрическим током.
• Не используйте агрессивные чистящие средства или растворители для очистки пластмассовых частей и рукояток.
• Не используйте струи воды и избегайте попадания воды на двигатель и электрические узлы.
• Во избежание перегрева и повреждения двигателя или батареи всегда проверяйте, что воздухозаборные решетки для охлаждения чистые и на них нет отходов.

7.4 ОЧИСТКА И СМАЗКА РЕЖУЩЕГО ПРИСПОСОБЛЕНИЯ

Всякий раз после работы рекомендуется чистить и смазывать ножи, чтобы увеличить их эффективность и продлить срок службы:

⚠️ Не прикасайтесь к режущему приспособлению, пока не будет извлечена батарея, и до тех пор, пока режущее приспособление полностью не остановится.

• Поставьте машину в горизонтальное положение и чтобы она прочно опиралась на землю.
• Вытрите ножи сухой тряпкой, прилипшую грязь можно удалить щеткой.

- Смажьте ножи, нанеся тонкий слой специального масла, по возможности экологичного, вдоль верхнего края ножа.

7.5 КРЕПЕЖНЫЕ ГАЙКИ И ВИНТЫ

• Следите за тем, чтобы гайки и винты были затянуты, для уверенности в том, что машина всегда безопасна при работе.
• Периодически проверяйте прочность закрепления рукояток.

8. ВНЕОЧЕРЕДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 ВНЕОЧЕРЕДНОЕ ОБСЛУЖИВАНИЕ РЕЖУЩЕГО ПРИСПОСОБЛЕНИЯ

⚠️ Не прикасайтесь к режущему приспособлению, пока не будет извлечена батарея, и до тех пор, пока режущее приспособление полностью не остановится. При эксплуатации в соответствии с инструкциями ножи не нуждаются в обслуживании и заточке.

8.1.1 Проверка

⚠️ Периодически проверяйте, что ножи не погнулись, не имеют повреждений и не изношены, и что винты правильно затянуты.

Нет необходимости ни в какой регулировке расстояния между ножами, поскольку этот зазор определен на заводе-изготовителе.

8.1.2 Заточка

Заточка ножей необходима, когда отдача при резке снижается и ветки часто застревают.

Из соображений безопасности необходимо, чтобы заточка осуществлялась в специализированном сервисном центре, персонал которого имеет навыки и инструмент для выполнения этой операции, чтобы не рисковать повреждением ножа и последующим снижением уровня безопасности во время работы.

⚠️ Нож с изношенными зубцами никогда не следует затачивать, его необходимо всегда менять.

8.1.3 Замена

Нож не подлежит ремонту, необходимо заменить его при первых признаках трещин

или при превышении предела заточки. Из соображений безопасности необходимо, чтобы замена осуществлялась в специализированном сервисном центре.

На этой машине предусмотрено применение ножей, имеющих код, указанный в таблице "Технические характеристики".

Учитывая совершенствование продукции, ножи, указанные в таблице “Технические характеристики”, могут со временем быть заменены другими, с аналогичными характеристиками взаимозаменяемости и безопасности в работе.

9. ХРАНЕНИЕ

ВАЖНО Правила безопасности при хранении машины приведены в пункте 2. Строго соблюдайте указания для предотвращения серьезных рисков и опасности.

9.1 ХРАНЕНИЕ МАШИНЫ

Прежде чем убрать машину на хранение:

1. Извлеките батарею из соответствующего гнезда и зарядите ее; (пункт 7.2.2).
2. Установить защиту на нож.
3. Подождите, пока двигатель остынет;
4. Проведите очистку (пункт 7.3).

5. Проверьте, что нет ослабленных или поврежденных компонентов. Если необходимо, замените поврежденные компоненты, а также затяните ослабленные винты и болты или обратитесь в авторизованный сервисный центр.

6. Храните машину:

– в сухом помещении;
– защищенном от погодного воздействия;
– вне досягаемости детей;
– удостоверьтесь, что вы убрали ключи и инструмент, использовавшиеся для обслуживания.

9.2 ХРАНЕНИЕ БАТАРЕИ

Батарея должна храниться в тени, в прохладном месте и в помещении, где отсутствует влажность.

ПРИМЕЧАНИЕ В случае длительного простоя заряжайте батарею раз в два месяца, чтобы продлить срок ее службы.

10. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА

Каждый раз, когда требуется передвинуть, поднять, перевезти или наклонить машину, следует:

• Остановите машину;
  • Дождитесь останова режущего приспособления;

• Извлеките батарею из соответствующего гнезда и зарядите ее;

• Установить защиту на нож;
• Подождите, пока двигатель остынет;
• Наденьте плотные рабочие перчатки;
• Возьмите машину исключительно за рукоятки и направьте шину в направлении, противоположном направлению движения;

При перевозке машины на автотранспорте необходимо:

• закрепить машину при помощи соответствующих тросов или цепей.
• расположить ее таким образом, чтобы она ни для кого не представляла опасности.

11. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

В этом руководстве изложены все указания, необходимые для управления машиной и для правильного выполнения основных операций технического обслуживания, которое должен выполнять пользователь. Для выполнения всех действий по регулировке и обслуживанию, не описанных в этом руководстве, обращайтесь к Вашему дистрибьютору или в специализированный сервисный центр, располагающий подготовленным персоналом и оборудованием, необходимыми для правильного выполнения работы, поддержания уровня безопасности и восстановления первоначального состояния машины.

Операции, выполненные в неподходящих для этого структурах или неквалифицированными людьми, приводят к аннулированию всех видов гарантии и снимают с изготовителя всю ответственность и обязательства.

- Только авторизованные сервисные центры могут выполнять гарантийный ремонт и обслуживание.

- Авторизованные сервисные центры используют только оригинальные запасные части. Оригинальные запасные части и дополнительное оборудование были специально разработаны для машин данного типа.

- Использование неоригинальных запасных частей и дополнительного оборудования не утверждено Изготовителем и приводит к утрате действия гарантии.

- Рекомендуется раз в год отвозить машину в авторизованный сервисный центр для обслуживания, ухода и проверки исправности предохранительных устройств.

12. УСЛОВИЯ ГАРАНТИИ

Гарантия покрывает все дефекты материалов и изготовления. Пользователь должен будет скрупулезно следовать всем указаниям, изложенным в приложенной документации.

Гарантия не покрывает ущерб, вызванный:

- Недостаточным ознакомлением с сопроводительной документацией.

- Невнимательностью.

• Неправильными или неразрешенными эксплуатацией и монтажом.
• Использованием неоригинальных запчастей.

• Использованием дополнительных приспособлений, не поставленных или не утвержденных Изготовителем.
  Гарантия также не распространяется на:

• Естественный износ таких расходных материалов, как колеса, ножи, предохранительные болты и провода.

• Естественный износ.

Права покупателя защищает законодательство его страны. Настоящая гарантия никак не ограничивает прав покупателя, предусмотренных законами его страны.

1. ТАБЛИЦА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Операция Периодичность Примечания
МАШИНА
Проверка всех креплений	Каждый раз передиспользованием	пункт 7.5
Проверка безопасности / Проверкаорганов управления	Каждый раз передиспользованием	пункт 6.2
Проверка крепления штанг	Каждый раз передиспользованием	4.3, 4.4
Проверка состояния зарядки батареи	Каждый раз передиспользованием	*
Зарядка батареи	Каждый раз послеиспользования	пункт 7.2.2*
Очистка машины и двигателя	Каждый раз послеиспользования	пункт 7.3
Очистка и смазка режущего приспособления	Каждый раз послеиспользования	пункт 7.4
Проверка наличия повреждений намашине. Если необходимо, свяжитесь савторизованным сервисным центром.	Каждый раз послеиспользования	-
Проверка состояния режущего приспособления	Каждый раз послеиспользования	пункт 8.1.1
Заточка режущего приспособления	- пункт 8.1.2	**
Замена режущего приспособления	- пункт 8.1.3	**

* Смотри руководство батареи/зарядного устройства.
** Операция, которая должна быть выполнена через вашего дистрибьютора или в специализированном сервисном центре

1. ВЫЯВЛЕНИЕ НЕПОЛАДОК

НЕПОЛАДНА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ
1. После нажатия предохранительной кнопки синий световой индикатор на ней (Рис. 8.С) не включается	Батарея отсутствует или установлена неправильно	Убедитесь, что батарея установлена правильно (пункт 7.2.3).
2. После нажатия предохранительной кнопки синий световой индикатор (Рис. 8.С) не включается, а индикаторная лампочка мигает	Батарея разряжена Проверить состояние зарядки и зарядить батарею (пункт 7.2.2).
НЕПОЛАДНА ВОЗМОЖНАЯ ПРИЧИНА УСТРАНЕНИЕ
3. Двигатель выключается во время работы	Батарея установлена неправильно	Убедитесь, что батарея установлена правильно (пункт 7.2.3).
	Машина повреждена Не используйте машину, извлеките батарею и обратитесь в сервисный центр.
4. Когда рычаг управления дросселем (Рис. 8.А) и блокировочный рычаг (Рис. 8.В) нажаты, режущее приспособление не вращается	Машина повреждена. Не используйте машину. Немедленно выключите машину, извлеките батарею и обратитесь в сервисный центр.
5. Режущее приспособление слишком сильно нагревается во время работы	Ножи недостаточно хорошо смазаны	Выключите машину, дождитесь остановки режущего приспособления, извлеките батарею, смажьте ножи (пункт 7.4)
6. Режущее приспособление коснулось электропроводки или кабеля	- НЕ ПРИКАСАЙТЕСЬ К НОЖУ, ПОТОМУ ЧТО НА НЕМ МОЖЕТ СКОПИТЬСЯ СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО, И ОН МОЖЕТ СТАТЬ ОЧЕНЬ ОПАСНЫМ! Возьмите машину исключительно за изолированную заднюю рукоятку и осторожно положите ее подальше от себя. Отключите подачу питания в перерезанной линии электропроводки или кабеле и извлеките батарею, прежде чем высвободить зубцы ножа.
7. Режущее приспособление наскочило на посторонний предмет.	- Выключите машину, извлеките батарею и:– оцените ущерб;– проверьте, нет ли ослабленных частей и затяните их;– замените или отремонтируйте поврежденные части, используя детали с такими же характеристиками.
8. Наблюдается слишком сильный шум и/или вибрация во время работы	Наличие ослабленных или поврежденных частей	Выключите машину, извлеките батарею и:– оцените ущерб;– проверьте, нет ли ослабленных частей и затяните их;– замените или отремонтируйте поврежденные части, используя детали с такими же характеристиками.
9. Машина дымит во время работы	Машина повреждена. Не используйте машину. Немедленно выключите машину, извлеките батарею и обратитесь в авторизованный сервисный центр.
10. Низкая автономность батареи	Неблагоприятные условия эксплуатации с повышенным потреблением электроэнергии	Оптимизировать использование (пункт 7.2.1).
	Батареи недостаточно для удовлетворения рабочих потребностей	Использовать вторую батарею или батарею увеличенной емкости (пункт 15.1).
	Ухудшение емкости батареи Приобрести новую батарею.
11. Зарядное устройство не заряжает батарею	Батарея неправильно вставлена в зарядное устройство	Проверить, что она вставлена правильно (пункт 7.2.3).
	Ненадлежащие окружающие условия	Зарядить батарею в помещении с надлежащей температурой (см. руководство по эксплуатации батареи/зарядного устройства).
	Контакты загрязнены Почистить контакты.
	Отсутствие напряжения в зарядном устройстве	Проверить, что вилка вставлена в розетку, и в розетке есть напряжение.
	Зарядное устройство неисправно	Замените его на другое оригинальное устройство.
		Если эта неисправность не исчезает, см. руководство по эксплуатации батареи/зарядного устройства.

15. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО ТРЕБОВАНИЮ

15.1 БАТАРЕИ

Предлагаются батареи различной емкости, предназначенные для различных областей применения (Рис.20). Перечень батарей, омологированных для данной машины, приведен в таблице "Технические характеристики".

15.2 ЗАРЯДНОЕ УСТРОЙСТВО

Это устройство, которое используется для зарядки батареи: быстрая зарядка (Рис. 21.А), стандартная зарядка (Рис. 21.В).

15.3 РЮКЗАК ДЛЯ БАТАРЕЙ

Эта принадлежность позволяет разместить две батареи и обеспечивает подачу электроэнергии для работы машины.

Рюкзак оснащен кабелем для его подсоединения к машине (Рис. 1.L) и селекторным переключателем (Рис. 7.B), который позволяет выбрать одну из двух батарей (положения "1" и "2") и "OFF".

15.4 ЭМУЛЯТОР БАТАРЕИ

Устройство, устанавливаемое в гнездо машины и позволяющее использовать ранцевый держатель для батарей.

OBSAH

1. VŠEOBECNÉ INFORMÁCIE 1
2. BEZPEČNOSTNÉ POKYNY....2
3. OBOZNÁMENIE SA SO STROJOM .... 5

RU • Тесты и изображения, содержащиеся в настоящем руководстве, были созданы в интересах ST. S.p.A. и защищены авторскими правами – Любое несанкционированное воспроизведение или изменение документа запрещено.
