INSTRUKCJA OBSŁUGI PH 700e STIGA

Sekator akumulatorowy z wysięgnikiem INSTRUKCJE OBSŁUGI

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

[2] Napięcie zasilania ZNAMIONOWE [3] Napięcie zasilania ZNAMIONOWE

[4] Prędkość bez obciążenia

[5] Prędkość ostrza

[4] Długość ostrza

[5] Szczelina ostrza

[7] Czas zatrzymania ostrza

[8] Kod agregátu tnącego

[9] Waga bez zespołu akumulatora

[10] Zmierzony poziom mocy ciśnienia akustycznego

[11] Błąd pomiaru

[12] Poziom mocy akustycznej zmierzony

[13] Gwarantowany poziom mocy akustycznej

[14] Poziom wibracji

[15] - Uchwyt przedni

[16] - Uchwyt tylny

[17] AKCESORIA NA ZAMOWIENIE

[18] Zespół akumulatora, mod.

[19] Ładowarka akumulatora

[20] Plecakowy uchwyt na akumulator

(\*) Zastosowanie niniejszego akumulatora jest dozwolone wyłącznie wraz plecakowy uchwyt na akumulator. Zakazane jest wkładanie akumulatora do gniazda w maszynie.

a) UWAGA: Całkowita wskazana wartość drgań została zmierzona zgodnie ze znormalizowaną metodą badania i może być wykorzystana w celu dokonania porównania między dwoma urządzeniami. Całkowita wartość drgań może być również stosowana do wstępnej oceny zagrożenia.

b) OSTRZEŻENIE: emisja drgań w praktycznym zastosowaniu niniejszego narzędzia może się różnić od deklarowanej wartości łącznej, w zależności od sposobu użytkowania urządzenia. Dlatego, w celu zapewnienia bezpieczeństwa użytkownika, konieczne jest podczas pracy z urządzeniem podjęcie następujących środków bezpieczeństwa: noszenie rękawic podczas korzystania z urządzenia, ograniczenie czasu użytkowania urządzenia i skrócenie czasu trzymania wciśniętej dźwigni regulacji obrotów silnika.

[1] PT - DADOS TÉCNICOS

UPOZORNĚNÍ! NEBEZPEČÍ!

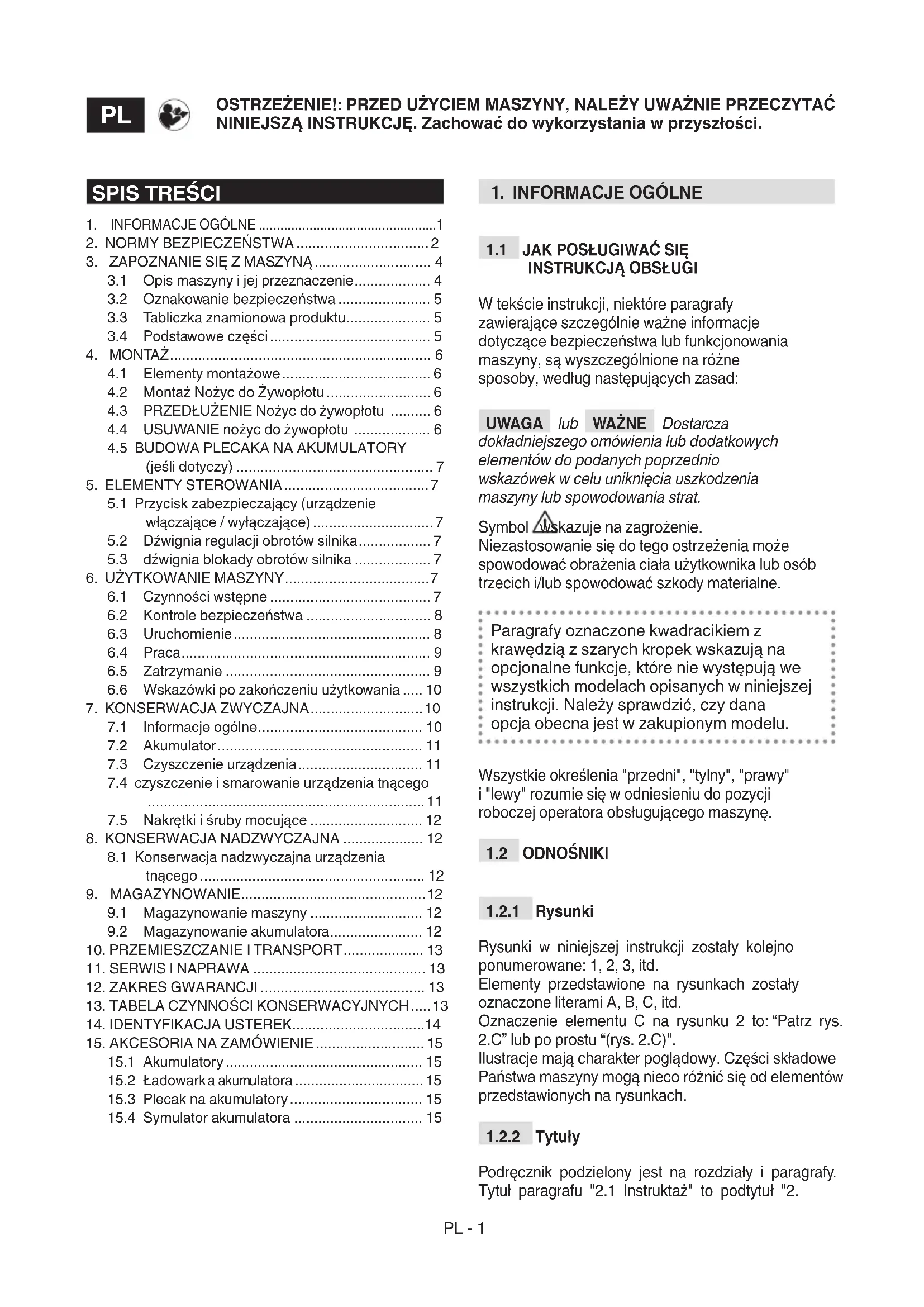

3.1 Opis maszyny i jej przeznaczenie.... 4
3.2 Oznakowanie bezpieczeństwa 5
3.3 Tabliczka znamionowa produktu.... 5
3.4 Podstawowe części 5

1. MONTAZ....6

4.1 Elementy montażowe....6
4.2 Montaż Nożyc do Żywopłotu 6
4.3 PRZEDŁUŻENIE Nożyc do żywopłotu ..... 6
4.4 USUWANIE nożyc do żywopłotu 6
4.5 BUDOWA PLECAKA NA AKUMULATORY (jeśli dotyczy) 7

1. ELEMENTY STEROWANIA....7

5.1 Przycisk zabezpieczający (urządzenie włączające / wyłączające)....7
5.2 Dźwignia regulacji obrotów silnika....7
5.3 dźwignia blokady obrotów silnika 7

1. UŻYTKOWANIE MASZYNY....7

6.1 Czynności wstępne 7
6.2 Kontrole bezpieczeństwa 8
6.3 Uruchomienie....8
6.4 Praca....9
6.5 Zatrzymanie 9
6.6 Wskazówki po zakończeniu użytkowania ..... 10

1. KONSERWACJA ZWYCZAJNA....10

7.1 Informacje ogólne.... 10
7.2 Akumulator....11
7.3 Czyszczenie urządzenia.... 11
7.4 czyszczenie i smarowanie urządzenia tnącego 11
7.5 Nakrętki i śruby mocujące 12

1. KONSERWACJA NADZWYCZAJNA 12

8.1 Konserwacja nadzwyczajna urządzenia tnącego 12

1. MAGAZYNOWANIE....12

9.1 Magazynowanie maszyny 12
9.2 Magazynowanie akumulatora.... 12

1. PRZEMIESZCZANIE I TRANSPORT 13

2. SERWIS I NAPRAWA 13

3. ZAKRES GWARANCJI 13
4. TABELA CZYNNOŚCI KONSERWACYJNYCH ..... 13
5. IDENTYFIKACJA USTEREK....14
6. AKCESORIA NA ZAMÓWIENIE 15

15.1 Akumulatory 15
15.2 Ładowarka akumulatora....15
15.3 Plecak na akumulatory.... 15
15.4 Symulator akumulatora 15

1. INFORMACJE OGÓLNE

1.1 JAK POSŁUGIWAĆ SIĘ INSTRUKCJĄ OBSŁUGI

W tekście instrukcji, niektóre paragrafy zawierające szczególnie ważne informacje dotyczące bezpieczeństwa lub funkcjonowania maszyny, są wyszczególnione na różne sposoby, według następujących zasad:

UWAGA lub WAŻNE Dostarcza dokładniejszego omówienia lub dodatkowych elementów do podanych poprzednio wskazówek w celu uniknięcia uszkodzenia maszyny lub spowodowania strat.

Symbol wskazuje na zagrożenie. Niezastosowanie się do tego ostrzeżenia może spowodować obrażenia ciała użytkownika lub osób trzecich i/lub spowodować szkody materialne.

Paragrafy oznaczone kwadracikiem z krawędzią z szarych kropek wskazują na opcjonalne funkcje, które nie występują we wszystkich modelach opisanych w niniejszej instrukcji. Należy sprawdzić, czy dana opcja obecna jest w zakupionym modelu.

Wszystkie określenia "przedni", "tylny", "prawy" i "lewy" rozumie się w odniesieniu do pozycji roboczej operatora obsługującego maszynę.

1.2 ODNOŚNIKI

1.2.1 Rysunki

Rysunki w niniejszej instrukcji zostały kolejno ponumerowane: 1, 2, 3, itd. Elementy przedstawione na rysunkach zostały oznaczone literami A, B, C, itd. Oznaczenie elementu C na rysunku 2 to: "Patrz rys. 2.C" lub po prostu "(rys. 2.C)". Ilustracje mają charakter poglądowy. Części składowe Państwa maszyny mogą nieco różnić się od elementów przedstawionych na rysunkach.

1.2.2 Tytuły

Podręcznik podzielony jest na rozdziały i paragrafy. Tytuł paragrafu "2.1 Instruktaż" to podtytuł "2.

Zasady bezpieczeństwa". Odniesienia do tytułów lub paragrafów są oznaczone skrótami rozdz. lub par. i opatrzone odpowiednim numerem. Przykład: "rozdz. 2" lub "par. 2.1".

2. NORMY BEZPIECZEŃSTWA

2.1 OGÓLNE ZASADY BEZPIECZEŃSTWA

⚠️ Przeczytać wszystkie zalecenia, instrukcje, ilustracje i specyfikacje dostarczone z maszynąspecyfikacje dostarczone z maszyną. Nieprzestrzeganie zamieszczonych poniżej instrukcji może spowodować porażenie prądem, pożary i/lub poważne obrażenia ciała.

Zachować wszystkie zalecenia i instrukcje do wykorzystania w przyszłości.

Pojęcie “urządzenie elektryczne cytowane w w zaleceniach bezpieczeństwa odnosi się do urządzenia z zasilaniem sieciowym (z kablem) lub z zasilaniem akumulatorowym (bez kabla).

1) Bezpieczeństwo miejsca pracy

a) Utrzymywać w czystości miejsce pracy. Powierzchnie ciemne i nieuporządkowane sprzyjają wypadkom.
b) Nie używać urządzeń elektrycznych w środowiskach zagrożonych wybuchem, w obecności łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.
c) Przeprowadzać prace z użyciem narzędzi elektrycznych z dala od dzieci i osób postronnych. Nieuwaga może spowodować utratę kontroli nad tymi narzędziami.

2) Bezpieczeństwo elektryczne

a) Wtyczki urządzeń elektrycznych muszą pasować do gniazda. Nigdy nie dokonywać modyfikacji wtyczki. Nie stosować wtyczek zastępczych dla urządzeń elektrycznych wyposażonych w instalację uziemiającą. Niezmodyfikowane wtyczki i pasujące gniazda zmniejszą ryzyko porażenia prądem.
b) Unikać kontaktu ciała z uziemionymi powierzchniami jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem.
c) Nie wystawiać elektronarzędzi na działanie deszczu lub wilgotności. Wejście wody, która przedostaje się do urządzenia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym.

d) Pamiętać o prawidłowym użyciu kabla. Nigdy nie używać kabla do przenoszenia, ciągnięcia lub odłączania elektro-narzędzia. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Zniszczone lub splątane kable zwiększają ryzyko porażenia prądem elektrycznym.
e) Używając elektronarzędzia na zewnątrz, stosować przedłużacz odpowiedni do użycia na zewnątrz. Użycie przewodu z przedłużaczem odpowiednim do użycia na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
f) Jeżeli używanie elektronarzędzia w wilgotnym miejscu jest nieuniknione, należy użyć zasilacza zabezpieczonego wyłącznikiem różnicowoprowadowym (RCD). Zastosowanie wyłącznika RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste

a) Należy zachować ostrożność i zdrowy rozsądek podczas wykonywania czynności z użyciem elektronarzędzia. Nie używać urządzeń elektrycznych, gdy jest się zmęczonym lub pod wpływem środków odurzających, alkoholu lub leków. Moment nieuwagi podczas użytkowania urządzenia elektrycznego może spowodować poważne obrażenia ciała.
b) Stosować odzież ochronną. Zakładać zawsze okulary ochronne. Stosowanie sprzętu ochronnego takiego jak maski przeciwpyłowe, obuwie antypoślizgowe, kaski ochronne lub ochronniki słuchu zmniejsza ryzyko spowodowania obrażeń ciała.
c) Unikać przypadkowego uruchamiania narzędzia. Przed włożeniem akumulatora, chwyceniem i przemieszczeniem urządzenia elektrycznego, należy upewnić się, że jest ono wyłączone. Przenoszenie urządzenia elektrycznego z palcem umieszczonym na wyłączniku lub umieszczanie akumulatora z wyłącznikiem ustawionym w pozycji "ON" sprzyja powstawaniu wypadków.
d) Przed uruchomieniem urządzenia elektrycznego należy zdjąć wszystkie klucze i narzędzia regulujące. Klucz lub narzędzie regulujące, które pozostają w kontakcie z częścią wirującą mogą stworzyć ryzyko obrażeń ciała.
e) Zachować równowagę. Utrzymywać zawsze odpowiednią postawę i zachować równowagę ciała. Umożliwia to lepszą kontrolę nad pracą urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Stosować odpowiednią odzież. Nie zakładać obszernych ubrań oraz biżuterii.

Trzymać włosy, części ubrania i rękawice w odpowiedniej odległości od ruchomych części urządzenia. Obszerne ubrania, biżuteria lub długie włosy mogą zaplaćać się w ruchome części urządzenia.

g) Jeśli obecne są przyrządy do podłączenia do urządzeń wchłaniających i gromadzących kurz, należy upewnić się, że są one odpowiednio podłączone i właściwie stosowane. Korzystanie z tego typu urządzeń może ograniczyć ryzyko związane z obecnością kurzu.

h) Nie pozwolić, aby pewność nabyta w związku z częstym użyciem maszyny sprawiła, że zostaną zignorowane za-sady bezpieczeństwa. Niedbałość może w ułamku sekundy spowodować poważne obrażenia.

4) Użytkowanie i zabezpieczanie urządzenia elektrycznego.

a) Nie przeciązać urządzenia elektrycznego. Użytkować urządzenie elektryczne w sposób odpowiedni do wykonywanej pracy. Odpowiednie urządzenie elektryczne wykona pracę lepiej, w sposób bardziej bezpieczny i z prędkością, do której zostało zaprojektowane.

b) Nie używać urządzenia elektrycznego, jeżeli wyłącznik nie jest w stanie go normalnie włączyć lub wyłączyć. Urządzenie elektryczne, które nie może być włączone za pomocą wyłącznika jest niebezpieczne i musi być naprawione.

c) Wyjąć akumulator z gniazda przed wykonaniem jakichkolwiek czynności regulacyjnych, wymianą akcesoriów lub przed odłożeniem elektronarzędzia. Powyższe środki bezpieczeństwa zmniejszają ryzyko przypadkowego włączenia urządzenia elektrycznego.

d) Przechowywać nieużytkowane urządzenia elektryczne z dala od dzieci i nie pozwalać na ich użytkowanie przez osoby, które nie zapoznały się z nimi i z instrukcją ich obsługiwania. Urządzenia elektryczne są niebezpieczne w rękach niedoświadczonych użytkowników.

e) Dbać o prawidłową konserwację urządzeń elektrycznych. Sprawdzać czy części ruchome są ustawione liniowo i posiadają swobodę ruchu, czy nie ma pękniętych części lub czy nie zaistniały inne warunki, które mogłyby wpłynąć na funkcjonowanie urządzenia elektrycznego. W przypadku uszkodzeń, urządzenie elektryczne musi być naprawione przed powtórnym jego użyciem. Wiele wypadków jest spowodowanych niedostateczną konserwacją.

f) Przechowywać elementy tnące odpowiednio naostrzone i wolne od brudu i zanieczyszczeń. Odpowiednia konserwacja elementów tnących i ostrzenie krawędzi natących sprawia, że są one mniej podatne na zacięcia i łatwiejsze do kontrolowania.

g) Korzystać z urządzenia elektrycznego i akcesoriów zgodnie z zaleceniami, z uwzględnieniem warunków pracy i rodzaju pracy do wykonania. Użycie urządzenia elektrycznego w sposób niezgodny z jego przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.

h) Utrzymywać uchwyty suche, czyste i wolne od oleju i smaru. Śliskie uchwyty uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieprzewidzianych sytuacjach.

5) Wykorzystanie i środki ostrożności dotyczące stosowania narzędzi akumulatorowych

a) Ładować wyłącznie za pomocą ładowarki wskazanej przez producenta. Ładowarka odpowiednia do konkretnego typu zespołu akumulatorowego może stwarzać ryzyko pożaru, gdy używana jest do ładowania innych zespołów akumulatorowych.

b) Stosować narzędzia elektryczne wyłącznie z odpowiednio przystosowanymi do nich zespołami akumulatorowymi. Stosowanie jakiejkolwiek innego zespołu akumulatorowego może stwarzać ryzyko obrażeń i pożaru.

c) Kiedy zespół akumulatorowy nie jest użytkowany, należy trzymać go z dala od innych przedmiotów metalowych, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogą spowodować połączenie dwóch zacisków. Wywo-ływanie zwarcia na zaciskach akumulatora może spowodować oparzenia lub pożar.

d) Jeśli akumulator jest w złym stanie technicznym, może powstać wyciek: unikać wszelkiego kontaktu z nim. Jeśli dojdzie do przypadkowego kontaktu skóry z płynem akumulatorowym, niezwłocznie spłukać wodą. Jeśli płyn dostanie się do oczu, należy natychmiast zwrócić się o pomoc medyczną. Płyn wyciekający z akumulatora może powodować podrażnienia skóry lub poparzenia.

e) Nie używać uszkodzonego lub zmodyfikowanego akumulatora lub przyrządu. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w nieprzewidywalny sposób, powodując pożar, wybuch lub ryzyko obrażeń.

f) Nie wystawić akumulatora na działanie ognia lub zbyt wysokich temperatur. Narażenie na ogień lub temperatury przekraczające 130°C może spowodować wybuch. UWAGA. Temperaturę „130°C” można zastąpić temperaturą „265°F”.

g) Postępować zgodnie z instrukcjami dotyczącymi ładowania i nie ładować akumulatora poza zakresem temperatur wskazanym w instrukcji. Niewłaściwe ładowanie lub ładowanie w temperaturach poza podanym zakresem może uszkodzić akumulator i zwiększyć ryzyko pożaru.

6) Pomoc techniczna

a) Urządzenie elektryczne powinno być naprawiane przez wykwalifikowany personel przy wykorzystaniu wyłącznie oryginalnych części zamiennych. Umożliwia to zapewnienie bezpieczeństwa urządzenia elektrycznego.

b) Nigdy nie naprawić uszkodzonych akumulatorów. Konserwację akumulatorów powinien wykonywać wyłącznie producent lub autoryzowany serwis.

2.2 SZCZEGÓLNE PRZEPISY DOTYCZĄCE BEZPIECZEŃSTWA NOŻYC DO ŻYWOPŁOTU

a) Trzymać wszystkie części ciała z dala od ostrza. Nie usuwać ciętego materiału ani nie przytrzymywać go, gdy ostrza są w ruchu.

Ostrza nadal poruszają się po wyłączeniu przełącznika. Chwila nieuwagi podczas pracy z nożycami do żywopłotu może spowodować poważne obrażenia ciała.

b) Przenieść nożyce do żywopłotu, trzymając je za uchwyt z nieruchomoym ostrzem i uważając, aby nie uruchomić żadnego przełącznika zasilania. Prawidłowy transport nożyc do żywopłotu zmniejsza ryzyko niezamierzonego uruchomienia i późniejszych obrażeń ciała spowodowanych przez ostrze.

c) Podczas transportu lub przechowywania nożyc do żywopłotu należy zawsze zakładać osłonę ostrza. Odpowiednie obchodzenie się z nożycami do żywopłotu zmniejsza ryzyko obrażeń spowodowanych pracą ostrza.

d) Podczas usuwania zakleszczonego materiału lub serwisowania narzędzia należy upewnić się, że wszystkie przełączniki są wyłączone, a akumulator został wyjęty lub odłączony. Nieprzewidziane uruchomienie nożyc do żywopłotu podczas usuwania zakleszczonego materiału lub konserwacji może spowodować poważne obrażenia ciała.

e) Chwytać urządzenie elektryczne tylko w miejscach izolowanych przez uchwyty, ponie-

waż ostrze mogłoby się zetknąć z ukrytymi przewodami. Ostrza stykające się z przewodem pod napięciem mogą spowodować, że odsłonięte metalowe części nożyc do żywopłotu znajdują się pod napięciem, co może doprowadzić do porażenia prądem operatora.

f) Trzymać wszystkie przewody zasilające i kable z dala od obszaru cięcia. Kable zasilające mogą być ukryte w żywopłotach lub krzakach i zostać przypadkowo przecięte przez ostrze.
g) Nie używać nożyc do żywopłotu przy złej pogodzie, zwłaszcza jeśli istnieje ryzyko porażenia. Zmniejsza to ryzyko porażenia piorunem. h) Aby zmniejszyć ryzyko porażenia prądem, nigdy nie używać nożyc do żywopłotu z wysięgnikiem w pobliżu jakiejkolwiek linii elektroenergetycznej. Kontakt z liniami elektroenergetycznymi lub korzystanie z urządzenia w ich pobliżu może spowodować poważne obrażenia ciała lub porażenie prądem.
i) Podczas korzystania z nożyc do żywopłotu z wysięgnikiem należy zawsze używać dwóch rąk. Trzymać nożyce do żywopłotu z wysięgni-kiem obiema rękami, aby zapobiec utracie kon- troli.
j) Zawsze nosić kask ochronny podczas użytkowania nożyc do żywopłotu z wysięgnikiem. Spadające odłamki mogą spowodować poważne obrażenia ciała.

⚠️ W przypadku uszkodzeń lub wypadków przy pracy, należy natychmiast wyłączyć silnik i oddalić maszynę tak, aby nie powodować dalszych szkód; w przypadku wypadków z obrażeniami ciała obsługującego lub osoby trzeciej, natychmiast aktywować procedurę pierwszej pomocy, najbardziej właściwą do zaistniałej sytuacji i zwrócić się do Placówki zdrowia w celu poddania się niezbędnej kura-cji. Dokładnie usunąć wszelkie pozostałości, które mogłyby spowodować szkody lub obrażenia wobec osób lub zwierząt, gdyby pozostały niezauważone.

Przedłużone narażenie na drgania może spowodować zranienia i zaburzenia neurologiczno-naczyniowe (znane również jako "fenomen Raynauda" lub "biała ręka") przede wszystkim u cierpiących na zaburzenia krążenia. Objawy mogą dotyczyć rąk, nadgarstków oraz palców i charakteryzują się utratą czucia, mrowieniem, świerzbieniem, bólem, utratą barwy lub zmienioną strukturą skóry. Objawy te mogą nasilić się wskutek niskiej temperatury otoczenia i/lub zbyt mocnego ściskania uchwytu. Przy pojawieniu się tego typu oznak należy zredukować czas użytkowania maszyny i skonsultować się z lekarzem.

2.3 KONSERWACJA, PRZECHOWYWANIE

Regularna konserwacja i właściwe przechowywanie maszyny pozwalają zapewnić bezpieczeństwo użytkowania i wysoką wydajność.

• Podczas zatrzymywania maszyny w celu konserwacji, kontroli, przechowywania lub wymiany osprzętu należy wyłączyć silnik, odłączyć maszynę od zasilania i upewnić się, że wszystkie ruchome części są całkowicie zatrzymane.
• Przed przystąpieniem do kontroli, regulacji i przechowywania maszyny należy odczekać, aż ostygnie.
• Maszynę należy przechowywać w czystości, w suchym miejscu i poza zasięgiem dzieci.
• Nigdy nie używać maszyny, gdy jej części składowe są zużyte lub uszkodzone. Uszkodzone lub zużyte części muszą zostać wymienione i nigdy nie mogą być naprawiane. Należy używać wyłącznie oryginalnych części zamiennych.
• W celu zmniejszenia zagrożenia pożarowego, nie należy pozostawiać pojemników z odpadami wewnątrz pomieszczenia.

⚠ Poziom hałasu i drgań podany w niniejszych instrukcjach przedstawia maksymalne, dopuszczalne wartości tych parametrów podczas użytkowania maszyny. Stosowanie źle wyważonego narzędzia tnącego, zbyt wysoka prędkość ruchu, nieprawidłowe wykonywanie konserwacji lub jej brak wpływają w istotny sposób na zwiększenie emisji hałasu i poziomu drgań. W związku z powyższym należy powziąć środki zapobiegawcze mające na celu usunięcie ewentualnych skutków zbyt wysokiego hałasu i nadmiernych drgań, wykonywać regularną konserwację urządzenia, stosować ochronniki słuchu oraz robić przewy podczas pracy.

2.4 AKUMULATOR/ŁADOWARKA

OSTRZEŻENIE

Poniższe przepisy bezpieczeństwa dotyczą wymogów bezpieczeństwa zawartych w instrukcji obsługi ładowarki.

• Do ładowania akumulatora należy używać wyłącznie ładowarek akumulatora zalecanych przez producenta. Zastosowanie niewłaściwej ładowarki akumulatora może spowodować porażenie prądem, przegrzanie lub wyciek płynu żraczego z akumulatora.
• Używać wyłącznie ściśle określonych akumulatorów, zalecanych przez producenta i

odpowiednich do użytkowanego urządzenia. Stosowanie innych akumulatorów może być przyczyną powstania obrażeń ciała oraz stwarzać ryzyko pożaru.

• Nieużywany akumulator należy przechowywać z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwarcie styków. Zwarcie styków akumulatora może spowodować zapalanie lub pożar.
• Nie używać ładowarki akumulatora w obecności oparów, substancji łatwopalnych lub na powierzchniach łatwopalnych takich jak papier, tkanina itp. Podczas ładowania, ładowarka akumulatora ulega nagrzaniu, co mogłoby spowodować pożar.
• Podczas transportu akumulatorów, uważać, aby kontakty nie zostały ze sobą połączone i nie używać pojemników metalowych do transportu

2.5 OCHRONA ŚRODOWISKA

• Przestrzegać skrupulatnie lokalnych przepisów dotyczących usuwania opakowań, zniszczonych części, czy jakichkolwiek innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być oddzielone i składowane w odpowiednich punktach selektywnego gromadzenia odpadów, które przeprowadzą utylizację tych materiałów.
• Należy skrupulatnie przestrzegać lokalnych przepisów dotyczących utylizacji odpadów.
• Po ostatecznym zaniechaniu używania maszyny, nie porzucać jej w środowisku, lecz zwrócić się do punktu selektywnego gromadzenia odpadów, zgodnie z obowiązującymi lokalnymi przepisami.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządzenia elektryczne muszą być zbierane oddzielnie w celu ponownego ich wykorzystania w sposób przyjazny dla środowiska. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokarmowego, powodując zagrożenie dla zdrowia ludzkiego i dobrego samopoczucia. Aby uzyskać więcej szczegółowych informacji na temat utylizacji tego produktu, należy zwrócić się do organu odpowiedzialnego za utylizację odpadów z gospodarstw domowych lub do Państwa sprzedawcy.

Li-ion

Pod koniec okresu użytkowania, w trosce o środowisko naturalne, dokonać utylizacji akumulatora. Akumulator zawiera materiał, który jest niebezpieczny dla osób i otoczenia. Akumulator powinien być poddany utylizacji w wyspecjalizowanym punkcie, który zajmuje się recyklingiem akumulatorów litowo-jonowych.

3. ZAPOZNANIE SIĘ Z MASZYNA

3.1 OPIS MASZYNY I JEJ PRZEZNACZENIE

Niniejsza maszyna jest narzędziem ogrodniczym o nazwie przenośne akumulatorowe nożyce do żywopłotu.

Główną częścią maszyny jest silnik, który uruchamia urządzenie tnące.

Operator może dokonywać pracy i posługiwać się głównymi elementami sterującymi, utrzymując się zawsze w bezpiecznej odległości od urządzenia tnącego.

3.1.1 Użytkowanie zgodne z przeznaczeniem

Maszyna została zaprojektowana i stworzona do:

• cięcia i wyrównywania krzewów oraz żywopłotów składających się z gałązek o małych rozmiarach;
• użytku tylko przez jednego operatora.

3.1.2 Niewłaściwe użytkowanie

Jakiekolwiek inne zastosowanie, odbiegające od powyżej opisanego, może okazać się niebezpieczne i powodować szkody wobec osób i/lub mienia.

Niewłaściwe użycie urządzenia stanowią (przykładowo podane czynności, ale nie tylko):

• koszenie trawy, w szczególności w pobliżu krawężników;
• rozdrabnianie materiałów do kompostowania;
• przycinanie drzew i krzewów;
• używanie urządzenia z ostrzem tnącym powyżej linii ramion operatora;
• używanie urządzenia do cięcia materiałów pochodzenia nie roślinnego;
• korzystanie z urządzeń tnących innych niż te wymienione w tabeli "Dane techniczne". Ryzyko poważnego uszkodzenia ciała i zranienia;
• jednoczesne użytkowanie maszyny przez więcej, niż jedną osobę.

wszelkimi zobowiązaniami wynikającymi ze szkód lub obrażeń ciała własnych lub wobec osób trzecich.

3.1.3 Typologia użytkowników

Niniejsze urządzenie jest przeznaczone do użytku przez konsumentów, czyli nieprofesjonalnych operatorów. Niniejsze urządzenie przeznaczone jest "do użytku hobbystycznego".

3.2 OZNAKOWANIE BEZPIECZEŃSTWA

Na urządzeniu pojawiają się różne symbole (rys. 2). Ich zadaniem jest przypominanie użytkownikowi o konieczności zachowania ostrożności i uwagi podczas korzystania z maszyny.

Znaczenie symboli:

OSTRZEŻENIE! ZAGROŻENIE!

W przypadku nieprawidłowego użytkowania maszyna może być zagrożeniem dla samego siebie i dla innych.

OSTRZEŻENIE! Przed rozpoczęciem użytkowania urządzenia należy przeczytać instrukcję obsługi.

Stosować okulary ochronne.

Nosić grube rękawice antypoślizgowe.

Nie wystawiać urządzenia na działanie deszczu (lub wilgoci).

Ryzyko skaleczeń! Nie zbliżać dłoni, ani stóp do ostrzy.

ZAGROŻENIE WYRZUTEM! Należy zwracać uwagę na wyrzucany przez ostrze materiał, gdyż może on powodować poważne obrażenia osób lub szkody mienia.

WAŻNE

Niewłaściwe

użytkowanie

maszyny

prowadzi do utraty gwarancji i zwalnia producenta od wszelkiej odpowiedzialności, obciążając użytkownika

ZAGROŻENIE WYRZUTEM! Oddalić wszystkie osoby lub zwierzęta domowe na odległość co najmniej 15 m podczas użytkowania maszyny!

WAŻNE Uszkodzone lub nieczytelne etykiety należy wymienić. Zwrócić się o nowe etykiety do autoryzowanego serwisu.

3.3 TABLICZKA ZNAMIONOWA PRODUKTU

Tabliczka znamionowa zawiera następujące dane (rys. 1):

1. Poziom mocy akustycznej
2. Znak zgodności
3. Miesiąc/Rok produkcji
4. Typ urządzenia
5. Numer fabryczny
6. Nazwa i adres producenta
7. Kod wyrobu
8. Napięcie zasilania

Zapisać dane identyfikacyjne maszyny w odpowiednich polach na etykiecie zamieszczonej z tyłu okładki.

WAŻNE Używać danych identyfikacyjnych zamieszczonych na etykiecie w przypadku kontaktowania się z autoryzowanym serwisem.

WAŻNE Przykładowa Deklaracja Zgodności znajduje się na ostatnich stronach instrukcji.

3.4 PODSTAWOWE CZĘŚCI

Urządzenie składa się z następujących elementów, które spełniają następujące funkcje (rys.1):

A. Silnik: wprawia w ruch urządzenie tnące.
B. Drążek sterowniczy: umieszczone są na nim przyciski sterujące przyspieszeniem.
C. Uchwyt tylni: uchwyt podtrzymujący znajdujący się w tylnej części drążka sterowniczego. Powinien być chwytany prawą ręką.
D. Uchwyt przedni: uchwyt podtrzymujący znajdujący się na drążku sterowniczym. Powinien być chwytany lewą ręką.
E. Nożyce do żywopłotu: urządzenie przeznaczone do okrzesywania oraz przycinania drzew. Jest dostarczane już zamontowane na odpowiednim drążku.
F. Uprząż: pasy z tkaniny, które, przechodząc przez ramiona pomagają utrzymać ciężar maszyny podczas pracy.
G. Ostrze (Urządzenie tnące): jest to element przeznaczony do cięcia roślinności.

H. Ostona ostrza (do transportu i obsługi urządzenia): chroni przed przypadkowym kontaktem z urządzeniami tnącymi, które mogą powodować poważne obrażenia.
I. Akumulator (jeśli nie jest dołączony do urządzenia, patrz rozdział 15 "akcesoria na zamówienie"), urządzenie, które dostarcza energię elektryczną do narzędzia; jego cechy i przepisy dotyczące stosowania są opisane w osobnej instrukcji.
J. Ładowarka (dostępna na zamówienie par. 15.2): Urządzenie, które służy do ładowania akumulatora; jego charakterystyka i zasady użytkowania opisane są w oddzielnej instrukcji. Dostępne są dwa modele ładowarki: J1 (ładowarka szybka); J2 (ładowarka standardowa).
K. Plecak na akumulatory (akcesorium na zamówienie, par. 15.3): urządzenie do przechowywania akumulatorów.
L. Kabel połączeniowy: kabel umożliwiający połączenie maszyny z plecakiem na akumulatory.
M. Symulator akumulatora (akcesorium na zamówienie, par. 15.4): urządzenie które, jeśli zostanie umieszczone w gnieździe maszyny, umożliwia użycie plecaka na akumulatory.

4. MONTAŻ

⚠️ Zasady bezpieczeństwa, których należy przestrzegać podczas korzystania z urządzenia opisane są w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

Dla ułatwienia magazynowania i transportu, niektóre części składowe urządzenia nie są montowane bezpośrednio w fabryce, lecz muszą być skompletowane po uprzednim rozpakowaniu, zgodnie z poniższą instrukcją.

⚠ Rozpakowanie lub zakończenie montażu należy wykonywać na płaskiej i stabilnej powierzchni, w miejscu umożliwiającym swobodne przemieszczanie maszyny i opakowań, używając zawsze odpowiednich narzędzi. Nie używać maszyny przed zakończeniem działań opisanych w sekcji “MONTAŻ”.

4.1 ELEMENTY MONTAŻOWE

W opakowaniu znajdują się elementy do montażu.

4.1.1 Rozpakowanie

1. Otworzyć opakowanie zachowując ostrożność, by nie zgubić znajdujących się w nim elementów.

2. Zapoznać się z dokumentacją znajdującą się w opakowaniu, np. z niniejszymi instrukcjami.

3. Wyjąć wszystkie luźne elementy z kartonu.
4. Wyjąć maszynę z opakowania.
5. Usunąć karton i inne elementy opakowania zgodnie z obowiązującymi przepisami.

4.2 MONTAŻ NOŻYC DO ŻYWOPŁOTU

⚠️ Przed przystąpieniem do montażu należy sprawdzić, czy akumulator jest umieszczony w gnieździe.

• Wprowadzić drążek sterowniczy (rys. 3.A) do nożyc do żywopłotu (rys. 3.B).
• Przesunąć kołnierz (rys. 3.C) i obrócić go do góry, aż zostanie całkowicie dokręcony.

⚠ Okresowo należy sprawdzić złącza, aby upewnić się, że są odpowiednio dokręcone.

4.3 PRZEDŁUŻENIE NOŻYC DO ŻYWOPŁOTU

• Poluzować pokrętło (rys. 4.A) w kierunku wskazanym przez strzałkę - otwartej klódki;
• pociągnąć lub popchnąć drążek (rys. 4.B) w celu uzyskania pożądanej długości;
• po dokonaniu regulacji, dokręcić pokrętło w kierunku wskazanym przez strzałkę - zamknięta łródka.

⚠️ Okresowo należy sprawdzić złącza, aby upewnić się, że są odpowiednio dokręcone.

4.4 USUWANIE NOŻYC DO ŻYWOPŁOTU

- Aby usunąć nożyce do żywopłotu (rys. 3.B), umieścić drążek sterowniczy (rys. 3.A) na ziemi, poluzować kołnierz (rys. 3.C) i zdemontować nożyce do żywopłotu.

4.5 BUDOWA PLECAKA NA AKUMULATORY (JEŚLI DOTYCZY)

Plecak na akumulatory jest dostarczany zmontowany (rys.1.K) i można go odczepić od szelek (rys. 5) i transportować ręcznie. W celu odczepienia plecaka należy nacisnąć dwa górne przyciski (rys. 5.A). Gniazda akumulatorów znajdują się po obu stronach plecaka (rys. 6). Po prawej stronie plecaka znajdują się: • gniazdo kabla (rys. 7.A); • przełącznik akumulatora (rys. 7.B); • gniazdo USB do ładowania innych urządzeń (np. telefonów komórkowych) (rys. 7.C).

W celu uniknięcia obecności luźnego kabla, z obu stron w tylnej części są obecne przejścia, przez które można przełożyć kabel zasilający.

Naciskając ten przycisk włącza się i wyłącza zasilanie elektryczne urządzenia (rys. 8.C).

Dioda zapalona: zasilanie elektryczne urządzenia jest włączone. Urządzenie jest gotowe do użycia. Obie diody zapalone: maszyna uruchomiona (rys. 8.D).

Diody zgaszone: obwód elektryczny jest całkowicie wyłączony.

WAŻNE Podczas przenoszenia urządzenia, nigdy nie trzymać palca na przycisku, aby zapobiec przypadkowemu włączeniu się urządzenia.

Ikona "Ostrzeżenie" (Rys. 8.E) zapala się w razie awarii maszyny (zapoznać się z tabelą Identyfikacja usterek, par. 14).

5.2 DŻWIGNIA REGULACJI OBROTÓW SILNIKA

Dźwignia regulacji obrotów silnika (rys.8.A) pozwala wprawić w ruch urządzenie tnące. Włączenie dźwigni regulacji obrotów silnika (rys. 8.A) jest możliwe tylko wtedy, gdy wciśnięta jest dźwignia blokady obrotów silnika (rys. 8.B-M).

5.3 DŻWIGNIA BLOKADY OBROTÓW SILNIKA

Dźwignia blokady obrotów silnika (rys. 8.B-M) umożliwia włączenie dźwigni regulacji obrotów silnika (rys. 8.A).

6. UŻYTKOWANIE MASZYNY

WAŻNE Zasady bezpieczeństwa pracy opisane zostały w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

Przed rozpoczęciem pracy należy dokonać pewnych kontroli i czynności, niezbędnych do zapewnienia bezpiecznych warunków pracy jak i również jak najwyższej wydajności.

Umieść urządzenie w pozycji poziomej i odpowiednio umieścić na powierzchni.

6.1.1 Kontrola akumulatora

Każdorazowo przed rozpoczęciem użytkowania:

- sprawdzić stan naładowania akumulatora, postępując zgodnie z instrukcjami zawartymi w instrukcji obsługi akumulatora.

6.1.2 Regulacja kąta nachylenia narzędzia nożyc do żywopłotu

Nożyce do żywopłotu są przegubowe, można regulować je o 112° i blokować w 6 pozycjach.

- Umieścić maszynę na ziemi, nacisnąć przyciski przegubu (rys. 9.A), aby obrócić narzędzie, aż zaskoczy w odpowiedniej pozycji.

⚠ Czynność ta powinna być przeprowadzona przy wyłączonym urządzeniu i z usuniętym akumulatorze (par. 7.2.2).

6.1.3 Korzystanie z uprzęży

⚠️ Należy często sprawdzać sprawność złącza do szybkiego odłączania, aby, w przypadku zagrożenia, umożliwiać szybkie uwolnienie maszyny z podtrzymujących ją pasów

Uprząż powinna być założona przed zaczepieniem maszyny na odpowiednim zaczepie, a pasy powinny być wyregulowane odpowiednio do wzrostu i budowy operatora.

• Pas (rys. 10.A) musi przechodzić nad lewą łopatką, w kierunku prawego boku.
• Zapiąć karabinek (rys. 10.B) w odpowiednim miejscu zaczepowym znajdującym się na drążku sterowniczym.
• W razie konieczności, odczepić klamrę (rys. 10.C), aby odczepić maszynę z uprzęży.

6.1.4 Użycie plecaka (jeśli dotyczy)

1. Włożyć akumulator do jednej z komór w plecaku na akumulatory (rys. 6), dociskając go, aż do usłyszenia "kliknięcia" i zaskoczenia go na swoim miejscu w celu zapewnia przepływu prądu;
2. podłączyć kabel do plecaka w odpowiednim gnieździe (rys. 7.A), dociskając go, aż do usłyszenia "kliknięcia" i zaskoczenia go na swoim miejscu w celu zapewnia przepływu prądu;
3. wyregulować szelki i zamknąć uprząż z przodu (rys. 11).

6.2 KONTROLE BEZPIECZEŃSTWA

Ponadto, należy przeprowadzić kontrole bezpieczeństwa i sprawdzić, czy wyniki odpowiadają danym z tabel.

⚠️ Przed rozpoczęciem użytkowania urządzenia należy zawsze przeprowadzić kontrole bezpieczeństwa.

6.2.1 Kontrola ogólna

⚠ Jeśli którykolwiek wynik różni się od danych wskazanych w poniższych tabelach, nie należy użytkować urządzenia! Zanieść maszynę do centrum serwisowego w celu dokonania przeglądu i naprawy.

Część	Wynik
Uchwyty i osłony	Czyste, suche, właściwie i prawidłowo podłączone do urządzenia
Śruby na urządzeniu i na ostrzu	Dobrze dokręcone (nie poluzowane)
Drogi przepływu powietrza chłodzącego	Drożne
Ostrze	Naostrzone, bez oznak uszkodzenia lub zużycia
Osłony	W stanie nienaruszonym, bez uszkodzeń.
Akumulator	Brak uszkodzeń opakowania, bez wycieków płynu
Urządzenie	Brak śladów uszkodzeń lub zużycia
Dźwignia regulacji obrotów silnika, przycisk blokady obrotów silnika	Powinny mieć swobodny i niewymuszony zakres ruchu.
Włączanie testowe	Brak nietypowych wibracji Brak nietypowych dźwięków

6.2.2 Test funkcjonowania maszyny

Działanie	Wynik
Umieścić akumulator w jego gnieździe (par. 7.2.3).	Ostrze nie powinno się poruszać
Wcisnąć dźwignię regulacji obrotów silnika (bez naciskania dźwigni blokady obrotów silnika )	Dźwignia regulacji obrotów silnika jest zablokowana.
Nacisnąć dźwignię blokady obrotów silnika i dźwignię regulacji obrotów silnika.	Dźwignie powinny mieć swobodny i niewymuszony zakres ruchu. Ostrze przemieszcza się.
Zwolnić dźwignię regulacji obrotów silnika.	Dźwignia powinna powrócić automatycznie i szybko do pozycji neutralnej.Ostrze powinno się zatrzymać

6.3 URUCHOMIENIE

6.3.1 Uruchomienie z akumulatora

1. Zdjąć osłonę ostrza (rys. 1.H) (jeśli jest nałożona);
2. upewnić się, że ostrze nie dotyka podłoża lub innych przedmiotów;
3. umieścić prawidłowo akumulator w jego gnieździe (par. 12.B) (par. 7.2.3);
4. nacisnąć przycisk bezpieczeństwa (Fig. 8.C);
5. Włączyć dźwignię blokady obrotów silnika (rys. 8.B-M) i dźwignię regulacji obrotów silnika. (Rys. 8.A).

6.3.2 Uruchamianie z symulatorem akumulatora (jeśli dotyczy)

1. Przyjąć bezpieczną i stabilną pozycję;
2. Zdjąć osłonę ostrza (rys. 1.H) (jeśli jest nałożona);
3. upewnić się, że ostrze nie dotyka podłoża lub innych przedmiotów;
4. Umieścić prawidłowo symulator w jego gnieździe na maszynie (rys.12.J);
5. Połączyć kabel połączeniowy z symulatorem akumulatora (rys.21.I);
6. Wybrać akumulator przeznaczony do aktywacji za pomocą przełącznika (rys. 7.B);
7. nacisnąć przycisk bezpieczeństwa (rys. 8.A);
8. Włączyć dźwignię blokady obrotów silnika (rys. 8.B-M) i dźwignię regulacji obrotów silnika. (Rys. 8.A).

6.4 PRACA

Przed przystąpieniem po raz pierwszy do prac cięcia i wyrównywania krzewów i żywopłotów, należy:

– przejść specjalne przeszkolenie w zakresie użytkowania tego typu urządzenia;
- założyć prawidłowo uprząż;
– zapoznać się uważnie z zaleceniami bezpieczeństwa i instrukcjami obsługi zawartymi w niniejszej instrukcji;
– przećwiczyć cięcie, aby nabyć praktykę obchodzenia się z urządzeniem i poznać najbardziej odpowiednie techniki cięcia.

W celu rozpoczęcia pracy, należy postępować w następujący sposób:

• zawsze podłącać urządzenie do prawidłowo założonej uprzęży (patrz par. 6.1.3);
• Podczas pracy urządzenie powinno być zawsze mocno trzymane obydwiema rękami, lewa ręka na uchwycie przednim, a prawa na uchwycie tylnym, niezależnie od ewentualnej leworęczności operatora.

⚠️ Nie usuwać z ostrza ściętych resztek oraz trzymać nieruchomo materiał do przycięcia, gdy ostrze pracuje. Przed usunięciem ściętego materiału, upewnić się, że maszyna jest wyłączona.

UWAGA Podczas użytkowania akumulator jest zabezpieczony przed całkowitym rozładowaniem za pomocą urządzenia zabezpieczającego, które wyłącza maszynę i blokuje jej działanie.

6.4.1 Techniki pracy

Zawsze wskazane jest najpierw ścinanie pionowe dwóch brzegów żywopłotu, a następnie części górnych.

UWAGA Wydajność akumulatora (czyli powierzchnia, jaką można przyciąć przed ponownym ładowaniem) zależny w głównej mierze od czynników opisanych w (par. 7.2.1).

6.4.1.a Cięcie pionowe

Cieście powinno być przeprowadzone ruchem półkolistym, od dołu do góry, trzymając ostrze możliwie jak najdalej od ciała (rys. 13).

6.4.1.b Cięcie poziome

Najlepsze rezultaty osiąga się przy ostrzu (rys. 14) delikatnie przechylonym (0° - 15°) w kierunku cięcia, wykonując powolne, regularne, półkoliste ruchy, szczególnie w przypadku bardzo gęstych żywopłotów (rys. 14).

6.4.2 Wskazówki dotyczące użytkowania

Jeśli podczas korzystania z urządzenia, ostrza zablokują się lub zahaczą się o nie gałęzie żywopłotu:

1. wyjąć akumulator (par. 7.2.2);

2. Wyjąć zablokowany materiał.

3. natychmiast zatrzymać urządzenie (par. 6.5);

4. Odczekać do całkowitego zatrzymania się urządzenia tnącego;

6.4.3 Smarowanie ostrzy podczas pracy urządzenia

Jeżeli urządzenie tnące nagrzeje się zbytnio podczas pracy, należy nasmarować wewnętrzne powierzchnie ostrzy (par. 7.4).

⚠️ Czynność ta powinna być przeprowadzona przy wyłączonym urządzeniu i z usuniętym akumulatorze (par. 7.2.2).

6.5 ZATRZYMANIE

W celu zatrzymania maszyny:

• Zwolnić dźwignię regulacji obrotów silnika (rys. 8.A).
• Wyłączyć przycisk bezpieczeństwa (lampka nie świeci się) (rys. 8.C).

⚠️ Po wyłączeniu urządzenia, należy odczekać kilka sekund zanim urządzenie tnące się zatrzyma się.

Zawsze zatrzymać maszynę:

– podczas przemieszczania się pomiędzy strefami pracy.

Podczas przenoszenia urządzenia, nigdy nie trzymać palca na przycisku bezpieczeństwa, aby zapobiec przypadkowemu włączeniu się urządzenia.

6.6 WSKAZÓWKI PO ZAKOŃCZENIU UŻYTKOWANIA

6.6.1 Po użyciu akumulatora

• Wyjąć akumulator z gniazda (rys. 15.B) i go naładować (par. 7.2.2).
• Zamontować osłone ostrza.
• Odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu.
  • Dokonać czyszczenia (par. 7.3).
• Sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie konieczności, wymienić uszkodzone części i dokręcić ewentualnie obluzowane śruby i nakrętki..

6.6.2 Po użyciu z symulatorem akumulatora (jeśli dotyczy)

1. Ustawić przełącznik plecaka na akumulatory na "OFF" (rys. 7.B);
2. wyjąć symulator akumulatora z maszyny (rys. 15.J);
3. wysunąć plecak na akumulatory;
4. odłączyć kabel połączeniowy z symulatora akumulatora (rys.15.I) i plecaka (rys. 7.A);
5. wyjąć akumulator z plecaka (rys. 16) i go naładować (par. 7.2.2);
6. odczekać, aż silnik wystygnie przed umieszczeniem maszyny w jakimkolwiek pomieszczeniu;
7. dokonać czyszczenia (par. 7.3);
8. sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie potrzeby wymienić uszkodzone części i dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym.

WAŻNE Należy zawsze wyjąć akumulator (par. 7.2.2) i zamontować osłonę ostrza za każdym razem przed pozostawieniem urządzenia bez nadzoru lub nieużytkowanego.

7. KONSERWACJA ZWYCZAJNA

7.1 INFORMACJE OGÓLNE

⚠ Zasady bezpieczeństwa, których należy przestrzegać podczas korzystania z urządzenia opisane są w rozdz. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

⚠️ Przed przystąpieniem do kontroli, czyszczenia lub konserwacji/regulacji urządzenia:

• Zatrzymać urządzenie;
• Odczekać, aż do całkowitego zatrzymania urządzenia tnącego;
• Wyjąć akumulator z jego gniazda;
• Zamontować osłonę ostrza, za wyjątkiem przypadków interwencji bezpośrednio na ostrzu.
• odczekać, aż silnik będzie dostatecznie schłodzony;
• przeczytać instrukcję obsługi;
• nosić odpowiednią odzież, rękawice robocze i okulary ochronne.

Częstotliwość i rodzaje czynności konserwacyjnych są przedstawione w "Tabeli konserwacji". Niniejsza tabela została opracowana w celu ułatwienia czynności zmierzających do utrzymania wydajności maszyny i zapewnienia warunków bezpiecznego eksploatowania. Są w niej podane najważniejsze czynności oraz częstotliwość ich wykonywania. Wykonać odpowiednie czynności konserwacyjne, przestrzegając terminu przeglądu.

• Stosowanie nieoryginalnych lub nieprawidłowo zamontowanych części zamiennych lub akcesoriów może mieć negatywny wpływ na działanie i bezpieczeństwo urządzenia. Producent nie ponosi żadnej odpowiedzialności za uszkodzenie mienia, wypadki lub obrażenia ciała spowodowane przez tego typu produkty.
• Oryginalne części zamienne dostarczane są przez warsztaty serwisowe i autoryzowanych dealerów.

WAŻNE Wszystkie czynności konserwacyjne i regulacyjne maszyny nieopisane w niniejszej instrukcji powinny być wykonywane przez Państwa sprzedawcę lub w autoryzowanym centrum serwisowym.

7.2 AKUMULATOR

7.2.1 Wydajność akumulatora

Wydajność akumulatora zależy głównie od:

a. czynników środowiskowych, które powodują zwiększenie zapotrzebowania na energię:
– przycinania / wyrównywania bardzo gęstych lub wilgotnych żywopłotów;
– przycinania / wyrównywania krzewów o zbyt grubych gałęziach.
b. zachowań operatora, który powinien unikać:
– częstego włączania i wyłączania maszyny podczas pracy;
– stosowania nieprawidłowej techniki cięcia w stosunku do rodzaju pracy do wykonania (par. 6.4.1).

W celu dokonania optymalizacji wydajności akumulatora zaleca się:

• cięcie żywopłotu, gdy jest on suchy;
• użycie najbardziej odpowiedniej techniki w stosunku do typu czynności.

W przypadku użycia maszyny w sesjach roboczych dłuższych od dozwolonych dla standardowego akumulatora, możliwe jest:

- dokonanie zakupu drugiego standardowego akumulatora w celu natychmiastowej wymiany rozładowanego akumulatora, bez przerywania ciągłości pracy;

- dokonanie zakupu akumulatora o zwiększonej wydajności w stosunku do standardowego akumulatora (par. 15.1).

7.2.2 Wyjęcie i ponowne ładowanie akumulatora

1. Nacisnąć przycisk blokujący znajdujący się w akumulatorze na maszynie (rys. 15.A) lub na plecaku (rys. 16.A) (o ile przewidziano);
2. wyjąć akumulator z maszyny (rys. 15.B) lub z plecaka na akumulatory (rys. 16.B) (jeśli dotyczy);
3. włożyć akumulator (rys. 17.A) do obudowy ładowarki (rys. 17.B);
4. podłączyć ładowarkę (rys.17.C) do gniazda wtykowego o napięciu odpowiadającym temu, które jest wskazane na tabliczce znamionowej.
5. dokonać zawsze pełnego ładowania akumulatora, postępując zgodnie ze wskazówkami zawartymi w instrukcji obsługi akumulatora/ładowarki.

UWAGA Akumulator wyposażony jest w zabezpieczenie uniemożliwiające ładowanie, jeśli temperatura otoczenia nie mieści się w przedziale pomiędzy 0 i +45 °C.

UWAGA Akumulator może być ponownie naładowany w każdej chwili, również częściowo, bez ryzyka jego uszkodzenia.

7.2.3 Ponowny montaż akumulatora w urządzeniu

Po zakończeniu ponownego ładowania:

1. Wyjąć akumulator (rys. 18.A) z obudowy ładowarki (rys. 18.B) (nie dopuszczając do jej dalszego ładowania po zakończeniu cyklu ładowania);
2. odłączyć ładowarkę (rys. 18.C) z sieci elektrycznej;
3. wsunąć baterię do gniazda na maszynie (rys. 19.B) lub do jednego z gniazd plecaka na akumulatory (rys. 6) (jeśli dotyczy);
4. docisnąć aż do usłyszenia "kliknięcia" i zaskoczenia go na swoim miejscu w celu zapewnia przepływu prądu.

7.3 CZYSZCZENIE URZĄDZENIA

Każdorazowo po zakończeniu pracy, wyczyścić dokładnie urządzenie z kurzu i zanieczyszczeń.

• W celu ograniczenia ryzyka pożaru, przechowywać urządzenie, a w szczególności silnik bez pozostałości liści, gałęzi lub nadmiaru smaru.
• Czyścić urządzenie po każdym użyciu przy użyciu czystej, wilgotnej szmatki nasączonej łagodnym detergentem.

• Usunąć wszelkie ślady wilgoci za pomocą miękkiej, suchej szmatki. Wilgoć może spowodować ryzyko porażenia prądem.

• Nie należy używać żrácych środków czyszczących ani rozpuszczalników do czyszczenia części z tworzywa sztucznego lub uchwytów.

• Nie stosować strumieni wody oraz unikać moczenia silnika i komponentów elektrycznych.
• Aby nie dopuścić do przegrzania i uszkodzenia silnika lub akumulatora, należy zawsze upewnić się, że chłodzące kratki wlotu powietrza są czyste i wolne od zanieczyszczeń.

7.4 CZYSZCZENIE I SMAROWANIE URZĄDZENIA TNĄCEGO

Po każdej sesji roboczej, należy oczyścić i nasmarować ostrza, w celu zwiększenia wydajności i żywotności urządzenia:

⚠️ Nie dotykać urządzenia tnącego przed wyjęciem akumulatora i przed całkowitym zatrzymaniem się ostrza tnącego.

• Umieść urządzenie w pozycji poziomej i odpowiednio umieścić na powierzchni.
• Wyczyść ostrza suchą ściereczką oraz użyć szczotki w przypadku trwałych zabrudzeń.
• Smarować ostrza przez nałożenie cienkiej warstwy odpowiednio dobranego oleju, najlepiej nie zanieczyszczającego środowiska, na górną krawędź ostrza.

7.5 NAKRETKI I ŚRUBY MOCUJĄCE

• Śruby i nakrętki powinny być dobrze dokręcone, aby mieć pewność, że urządzenie znajduje się zawsze w stanie gotowym do bezpiecznej eksploatacji.
• Systematycznie sprawdzać, czy uchwyty są dobrze zamocowane.

8. KONSERWACJA NADZWYCZAJNA

8.1 KONSERWACJA NADZWYCZAJNA URZĄDZENIA TNĄCEGO

⚠️ Nie dotykać urządzenia tnącego przed wyjęciem akumulatora i przed całkowitym zatrzymaniem się ostrza tnącego. Jeśli używane są zgodnie z instrukcją, ostrza nie wymagają konserwacji ani interwencji ostrzenia.

8.1.1 Kontrola

⚠ Sprawdzać okresowo czy ostrza nie są zgięte, uszkodzone lub zużyte oraz czy śruby są odpowiednio dokręcone.

Nie jest konieczna jakakolwiek regulacja odległości pomiędzy nożami, ponieważ luz jest ustawiony fabrycznie.

8.1.2 Ostrzenie

Ostrzenie noży tnących konieczne jest kiedy wydajność cięcia zmniejsza się, a gałęzie często zapłątują się w ostrza.

Z racji bezpieczeństwa, ostrzenie powinno być wykonane w wyspecjalizowanym centrum serwisowym, które posiada niezbędne kompetencje i jest wyposażone w odpowiedni sprzęt do wykonania tego typu operacji bez stwarzania ryzyka uszkodzenia ostrza tnącego i spowodowania, że będzie ono niebezpieczne podczas użytkowania.

⚠️ Ostrze z zużytymi krawędziami tnącymi nigdy nie powinno być ponownie ostrzone, lecz wymienione na nowe.

8.1.3 Wymiana

Ostrze nie może nigdy być naprawiane; należy natychmiast wymienić je jak tylko zostaną zauważone początki pęknięcia lub, gdy zostanie przekroczona granica ostrzenia. Ze względów bezpieczeństwa, wymiana powinna być wykonana w wyspecjalizowanym centrum serwisowym.

W urządzeniu tym konieczne jest użycie ostrzy posiadających kod wskazany w tabeli Danych Technicznych.

Biorąc pod uwagę ewolucję produktu, wyżej wymienione ostrza mogą być zastępowane z czasem przez inne, o analogicznych cechach zamienności i tym samym bezpieczeństwie funkcjonowania.

9. MAGAZYNOWANIE

WAŻNE Zasady bezpieczeństwa podczas czynności magazynowania opisane są w par. 2. Postępować zgodnie z poniższymi instrukcjami, aby uniknąć poważnych zagrożeń i niebezpieczeństwa podczas pracy maszyny.

9.1 MAGAZYNOWANIE MASZYNY

W razie konieczności magazynowania urządzenia:

1. wyjąć akumulator z obudowy i naładować go; (par. 7.2.2).
2. Nałożyć osłonę na ostrze.

3. odczekać, aż silnik będzie dostatecznie schłodzony.

4. dokonać czyszczenia (par. 7.3).

5. Sprawdzić, czy nie ma poluzowanych lub uszkodzonych części. W razie potrzeby wymienić uszkodzone części i dokręcić poluzowane śruby i nakrętki lub skontaktować się z autoryzowanym centrum serwisowym.
6. Przechowywanie maszyny:

– w suchym środowisku;
– zabezpieczonej przed wpływami atmosferycznymi;
– w miejscu niedostępnym dla dzieci;
– Należy upewnić się, że usunięte zostały klucze lub narzędzia używane do konserwacji.

9.2 MAGAZYNOWANIE AKUMULATORA

Akumulator należy przechowywać w cieniu, w chłodnym i suchym miejscu.

UWAGA W przypadku długotrwałej bezczynności, w celu przedłużenia jego żywotności, należy ładować akumulator raz na dwa miesiące.

10. PRZEMIESZCZANIE I TRANSPORT

Za każdym razem, gdy należy przemieścić, podnieść, przetransportować lub przechylić urządzenie, należy:

• Zatrzymać urządzenie;
• Odczekać, aż do całkowitego zatrzymania urządzenia tnącego;
• wyjąć akumulator z gniazda i naładować go;
• Nałożyć osłonę na ostrze;
• odczekać, aż silnik będzie dostatecznie schłodzony;
• Założyć grube rękawice robocze;
• Chwycić urządzenie wyłącznie za uchwyty i skierować prowadnicę w przeciwną stronę do kierunku przemieszczania.

Podczas transportu urządzenia na pojeździe samochodowym, należy:

- odpowiednio zabezpieczyć urządzenie za pomocą lin lub łańcuchów;

- ustawić urządzenie tak, aby nie stwarzać dla nikogo zagrożeń.

11. SERWIS I NAPRAWA

Niniejsza instrukcja zawiera wszelkie informacje niezbędne do posługiwania się maszyną i poprawnego wykonania podstawowych czynności z zakresu konserwacji dokonywanych przez samego użytkownika. Wszystkie czynności regulacyjne i

konserwacyjne nieopisane w niniejszej instrukcji powinny być wykonane przez Państwa sprzedawcę lub w autoryzowanym punkcie serwisowym, które dysponuje wiedzą i sprzętem umożliwiającym właściwe wykonanie czynności konserwacyjnych przy zapewnieniu odpowiedniego stopnia bezpieczeństwa i zachowaniu pierwotnych cech urządzenia.

Czynności wykonane przez nieodpowiednie serwisylub osoby niekompetentne powodują utratę udzielonych gwarancji oraz zwalniają producenta z jakichkolwiek zobowiązań i z odpowiedzialności prawnej.

• Naprawy i serwis gwarancyjny mogą być przeprowadzane jedynie przez autoryzowane centra serwisowe.
• Autoryzowane centra serwisowe korzystają jedynie z oryginalnych części zamiennych. Części zamienne i oryginalne akcesoria zostały opracowane specjalnie do tego typu urządzeń.
• Nieoryginalne części zamienne i akcesoria nie są zatwierdzone przez producenta, ich stosowanie powoduje utratę gwarancji.
• Zaleca się, aby raz w roku skontrolować działanie urządzenia w autoryzowanym centrum serwisowym w celu jego konserwacji, przeprowadzenia napraw serwisowych i kontroli urządzeń zabezpieczających.

12. ZAKRES GWARANCJI

Wady produkcyjne i materiałowe są objęte pełną gwarancją. Użytkownik powinien dokładnie przestrzegać instrukcji podanych w załączonej dokumentacji.

Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku:

• niezapoznania się użytkowników z załączoną dokumentacją;
• niedbałości;
• nieprawidłowego lub niedozwolonego użytkowania maszyny lub jej montażu;
• używania nieoryginalnych części zamiennych;
• używania akcesoriów niedostarczonych lub niezatwierdzonych przez producenta.

Gwarancja nie obejmuje:

• naturalnego zużycia części eksploatacyjnych, takich jak kółka, ostrza, śruby zabezpieczające i linki;
• normalnego zużycia.

Kupujący podlega przepisom prawa danego kraju. Niniejsza gwarancja w żaden sposób nie ogranicza praw, które przysługują kupującemu w ramach tych przepisów.

1. TABELA CZYNNOŚCI KONSERWACYJNYCH

Czynność Częstotliwość Uwagi
URZĄDZENIE
Kontrola wszystkich mocowań	Każdorazowo przed rozpoczęciem użytkowania	par. 7.5
Kontrole bezpieczeństwa / Przegląd urządzeń sterowniczych	Każdorazowo przed rozpoczęciem użytkowania	par. 6.2
Kontrola montażu drążków	Każdorazowo przed rozpoczęciem użytkowania	4.3, 4.4
Kontrola stanu naładowania akumulatora	Każdorazowo przed rozpoczęciem użytkowania	*
Naładowanie akumulatora	Po każdym użyciu par. 7.2.2	*
Czyszczenie maszyny i silnika	Po każdym użyciu par. 7.3
Czyszczenie i smarowanie urządzenia tnącego	Po każdym użyciu par. 7.4
Kontrola pod kątem uszkodzeń maszyny Jeśli to konieczne, skontaktować się z autoryzowanym centrum serwisowym.	Po każdym użyciu -
Kontrola urządzenia tnącego	Po każdym użyciu par. 8.1.1
Ostrzenie urządzenia tnącego	- par. 8.1.2	**
Wymiana urządzenia tnącego	- par. 8.1.3	**

* Należy zapoznać się z instrukcją obsługi akumulatora/ładowarki.
** Operacja, która musi być wykonana przez Państwa sprzedawcę lub przez autoryzowane centrum serwisowe

Jeżeli po wykonaniu czynności opisanych powyżej, usterki nie zostaną zlikwidowane, należy skontaktować się z Państwa sprzedawcą.
14. IDENTYFIKACJA USTEREK

USTERKA MOŻLIWA	PRZYCZYNA SPOSÓB USUNIĘCIA
1. Aktywując przycisk bezpieczeństwa, niebieska lampka na przycisku bezpieczeństwa (rys. 8.C) nie zapala się	Brak lub nieprawidłowe zamontowanie akumulatora	Upewnić się, czy akumulator jest prawidłowo zainstalowany (par. 7.2.3)
2. Aktywując przycisk bezpieczeństwa, niebieska lampka (rys. 8.C) nie zapala się, lampka kontrolna miga	Rozładowany akumulator Sprawdzić stan naładowania i naładować akumulator (par. 7.2.2)
3. Silnik zatrzymuje się podczas pracy	Akumulator nie jest prawidłowo włożony	Upewnić się, czy akumulator jest prawidłowo zainstalowany (par. 7.2.3)
	Urządzenie uszkodzone Nie używać urządzenia, wyjąć akumulator i skontaktować się z centrum serwisowym.
4. Z aktywowaną dźwignią regulacji obrotów silnika (rys. 8.A) i dźwignią blokującą (rys. 8.B) urządzenie nie działa	Urządzenie uszkodzone Nigdy nie używać urządzenia Natychmiast zatrzymać urządzenie, wyjąć akumulator i skontaktować się z centrum serwisowym.
5. Urządzenie tnące nagrzewa się nadmiernie podczas pracy	Niedostateczne smarowanie ostrzy	Zatrzymać urządzenie, odczekać aż do całkowitego zatrzymania się urządzenia tnącego, wyjąć akumulator, nasmarować ostrza (par.7.4)
USTERKA MOŻLIWA	PRZYCZYNA SPOSÓB USUNIĘCIA
6. Urządzenie tnące styka się z przewodem lub z przewodem elektrycznym	- NIE DOTYKAĆ OSTRZA, MOŻE	SIĘONO ELEKTRYZOWAĆ I BYĆ BARDZONIEBEZPIECZNE! Trzymać urządzenie jedynie za tylny uchwyt i odkładać je ostrożnie z dala od siebie. Przed usunięciem pozostałości z zębów ostrza odłączyć prąd, który zasila linię lub kabel oraz wyjąć akumulator.
7. Urządzenie tnące styka się z ciałem obcym.	- Zatrzymać urządzenie, wyjąć akumulator i:- sprawdzić uszkodzenia;- sprawdzić, czy są poluzowane części i dokręcić je;- wymienić lub naprawić uszkodzone części, używając odpowiednich części zamiennych charakteryzujących się identycznymi parametrami technicznymi.
8. Podczas pracy występuje nadmierny poziom hałasu i/lub drgań	Poluzowane lub uszkodzone części	Zatrzymać urządzenie, wyjąć akumulator i:- sprawdzić uszkodzenia;- sprawdzić, czy są poluzowane części i dokręcić je;- wymienić lub naprawić uszkodzone części, używając odpowiednich części zamiennych charakteryzujących się identycznymi parametrami technicznymi.
9. Urządzenie emituje dym podczas pracy	Urządzenie uszkodzone Nigdy nie	używać urządzenia Natychmiast zatrzymać urządzenie, wyjąć akumulator i Skontaktować się z centrum serwisowym.
10. Wydajność akumulatora jest niska	Trudne warunki użytkowania z większym poborem prądu	Optymalizować użytkowanie (par. 7.2.1)
	Akumulator niewystarczający w stosunku do wymagań	Użyć drugiego akumulatora lub akumulatora o zwiększonej niezależności (par. 15.1)
	Pogorszenie wydajności akumulatora	Zakupić nowy akumulator
11. Ładowarka akumulatora nie ładuje akumulatora	Akumulator nie jest prawidłowo włóżony do ładowarki akumulatora	Sprawdzić, czy umieszczenie akumulatora jest prawidłowe (par. 7.2.3)
	Nieodpowiednie warunki temperaturowe w pomieszczeniu ładowania	Wykonywać ładowanie w środowisku o odpowiedniej temperaturze (patrz instrukcja obsługi akumulatora/ładowarki)
	Zabrudzone styki Wyczyścić styki
	Brak napięcia w ładowarce akumulatora	Sprawdzić, czy wtyczka jest podłączona i, czy w gnieżdzie wtykowym jest obecne napięcie
	Uszkodzona ładowarka akumulatora	Wymienić na oryginalną część
		Jeśli problem utrzymuje się nadal, należy poszukać rozwiązania w instrukcji obsługi akumulatora / ładowarki.

15. AKCESORIA NA ZAMÓWIENIE

15.1 AKUMULATORY

Aby dostosować się do specy cznych wymogów operacyjnych, dostępne są akumulatory w różnych pojemnościach (rys.20). Wykaz homologowanych akumulatorów dla tej maszyny znajduje się w tabeli "Dane techniczne".

15.2 ŁADOWARKA AKUMULATORA

Urządzenie, które służy do ładowania akumulatora szybkie (rys. 21.A) i standardowe (rys. 21.B).

15.3 PLECAK NA AKUMULATORY

Urządzenie umożliwiające umieszczenie dwóch akumulatorów i doprowadzające prąd elektryczny konieczny do funkcjonowania maszyny. Zawiera kabel połączeniowy z maszyną (rys. 1.L) i przełącznik (rys. 7.B) umożliwiający wybór jednego z dwóch akumulatorów (pozycja “1” i “2”) oraz “OFF”.

15.4 SYMULATOR AKUMULATORA

Urządzenie, które, jeśli jest umieszczone w przedziale maszyny, umożliwia użytkowanie plecakowego uchwytu na akumulator.

ÍNDICE

1. GENERALIDADES....1
2. NORMAS DE SEGURANÇA......2
3. CONHECER A MÁQUINA 6

PL • Treść oraz ilustracje zawarte w niniejszej instrukcji obsługi powstały na zlecenie spółki ST. S.p.A. i są chronione prawami autorskimi – Zabrania się wszelkiego kopiowania bądź modyfikowania, także częściowego, niniejszego dokumentu bez uzyskania stosownej zgody.
