BRUKSANVISNING PH 700e STIGA

Batteridrivna häcksaxar med stång BRUKSANVISNING

WARNING: läs igenom hela detta häfte innan du använder maskinen.

Batarya beslemeli Çubuklu Çit Budama Makinesi KULLANIM KILAVÜZU

[3]MatningsspänningNOMINAL

[4] Hastighet utan belastning

[5] Bladets hastighet

[4] Bladets längd

[5] Bladets mellanrum

[7] Bladets bromstid

[8] Skärenhetens kod

[9] Vikt utan batterienhet

[10] Uppmätt ljudtrycknivå

[11] Tvivel med mätt

[12] Mätt ljudeffektnivå

[13] Garanterad ljudeffektsnivå

[14] Vibrationsnivå

[15] - Främre handtag

[16] - Bakre handtag

[17] TILLBEHÖR PÅ BESTÄLLNING

[18] Batterienhet, mod.

[19] Batteriladdare

[20] Batteriväska

[21] Batterisimulator

(*) Detta batteri får endast användas med Batterliväska. Det är förbjudet att sätta I batterlet I facket på maskinen.

a) ANMÄRKNING: det totala angivna vibrationsvärdet har mätts i enlighet med en standardiserad testmetod och kan användas för en jämförelse mellan olika verktyg. Det totala vibrationsvärdet kan användas även vid en preliminär exponeringsbedömning.

b) VARNING: vibrationsemissioner under användningen av verktyget kan skilja sig från det totala värdet som anges beroende på hur verktyget används. Därför är det nödvändigt, under arbetet, att tillämpa de följande säkerhetsåtgärderna som avses för att skydda föraren: bär handskar under användningen, begränsa användningstiden och tiderna som gasreglagets spak hålls nedtryckt.

- Vent på at skæreanordningen standser;

Om de machine te stoppen:

6.1.2 Regulering av vinkelen på hekktrimmeren

6.1.4 Bruk av ryggsekken (hvis installert)

Stopp alltid maskinen:

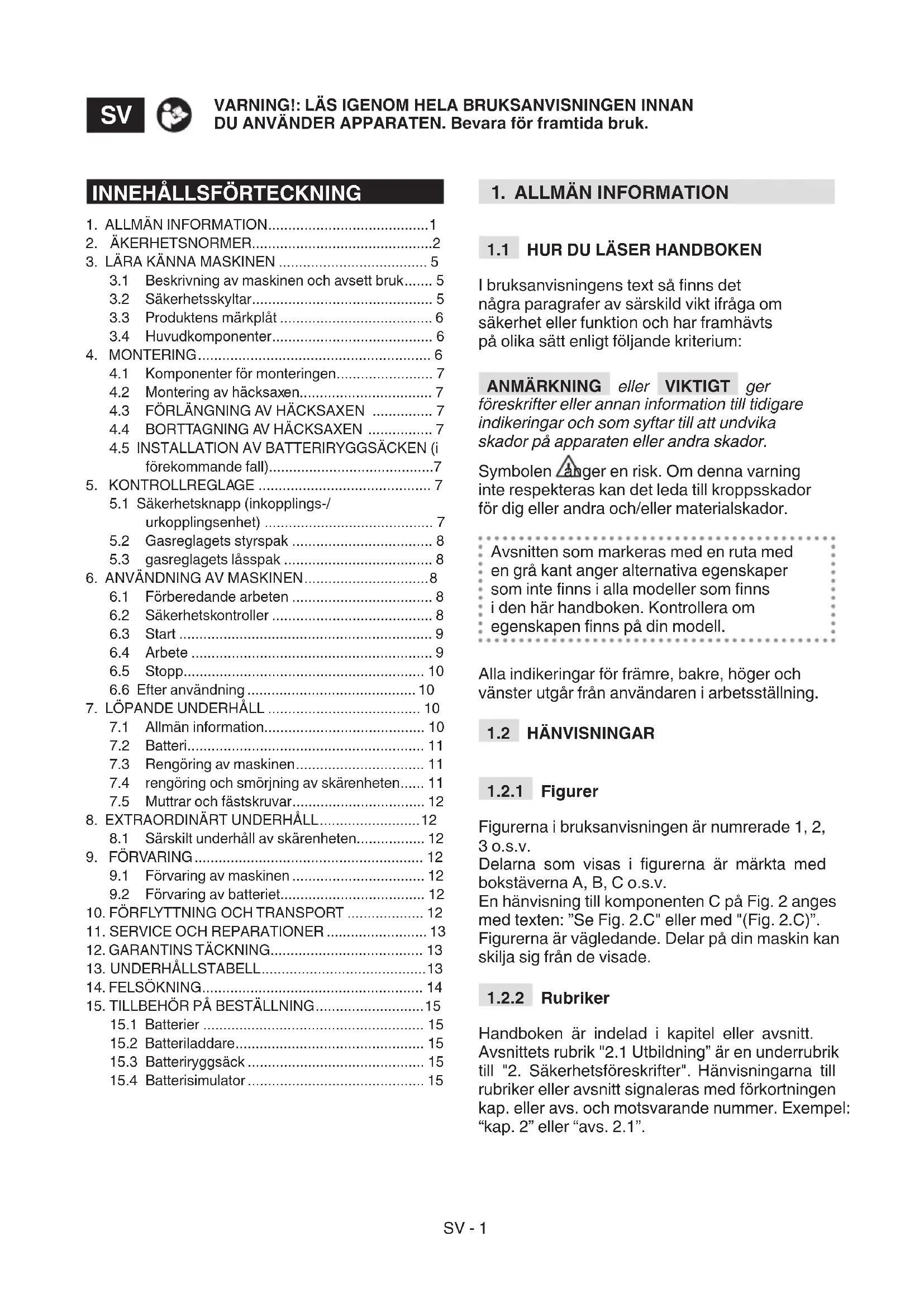

3.1 Beskrivning av maskinen och avsett bruk..... 5
3.2 Säkerhetsskyltar.... 5
3.3 Produktens märkplåt 6
3.4 Huvudkomponenter....6

1. MONTERING....6

4.1 Komponenter för monteringen.... 7
4.2 Montering av häcksaxen....7
4.3 FÖRLÄNGNING AV HÄCKSAXEN 7
4.4 BORTTAGNING AV HÄCKSAXEN 7
4.5 INSTALLATION AV BATTERIRYGGSÄCKEN (i förekommande fall)....7

1. KONTROLLREGLAGE 7

5.1 Säkerhetsknapp (inkopplings-/urkopplingsenhet) 7
5.2 Gasreglagets styrspak 8
5.3 gasreglagets lässpak 8

1. ANVÄNDNING AV MASKINEN....8

6.1 Förberedande arbeten 8
6.2 Säkerhetskontroller 8
6.3 Start 9
6.4 Arbete 9
6.5 Stopp....10
6.6 Efter användning....10

7.1 Allmän information.... 10
7.2 Batteri.... 11
7.3 Rengöring av maskinen.... 11
7.4 rengöring och smörjning av skärenheten..... 11
7.5 Muttrar och fästskruvar.... 12

1. EXTRAORDINÄRT UNDERHÅLL....12

8.1 Särskilt underhåll av skärenheten.... 12

1. FÖRVARING.... 12

9.1 Förvaring av maskinen 12
9.2 Förvaring av batteriet.... 12

1. FÖRFLYTTNING OCH TRANSPORT ...... 12

2. SERVICE OCH REPARATIONER 13

3. GARANTINS TÄCKNING.... 13
4. UNDERHÅLLSTABELL....13
5. FELSÖKNING.... 14
6. TILLBEHÖR PÅ BESTÄLLNING....15

15.1 Batterier 15
15.2 Batteriladdare.... 15
15.3 Batteriryggsäck 15
15.4 Batterisimulator 15

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium:

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på apparaten eller andra skador.

Symbolen anger en risk. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materialskador.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i bruksanvisningen är numrerade 1, 2, 3 o.s.v.

Delarna som visas i figurerna är märkta med bokstäverna A, B, C o.s.v.

En hänvisning till komponenten C på Fig. 2 anges med texten: "Se Fig. 2.C" eller med "(Fig. 2.C)".

Figurerna är vägledande. Delar på din maskin kan skilja sig från de visade.

1.2.2 Rubriker

Handboken är indelad i kapitel eller avsnitt. Avsnittets rubrik "2.1 Utbildning" är en underrubrik till "2. Säkerhetsföreskrifter". Hänvisningarna till rubriker eller avsnitt signaleras med förkortningen kap. eller avs. och motsvarande nummer. Exempel: "kap. 2" eller "avs. 2.1".

2. ÄKERHETSNORMER

2.1 ALLMÄNNA SÄKERHETSNORMER

⚠ Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarlig skada.

Bevara alla föreskrifter och instruktioner för framtida bruk.

Begreppet "elverktyg" som nämns i anvisningarna avser din eldrivna maskin (med kabel) eller batteridrivna maskin (utan kabel).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och välbelyst. Smutsiga och mörka platser kan leda till olyckor.
b) Använd inte en elektrisk utrustning i miljöer där det finns risk för explosion, i närheten av brandfarliga vätskor, gas eller pulver. Elektriska utrustningar avger gnistor som kan sätta eld på damm eller ångor.
c) Håll barn och närvarande på avständ vid användning av en elektrisk utrustning. En dålig uppmärksamhet kan leda till en förlorad kontroll.

2) Elektrisk säkerhet

a) Elverktygets kontakter måste passa ut- taget. Ändra aldrig kontakten på något sätt. Använd inte adaptrar med elverk- tyg som är jordade. Kontakter som inte har ändrats och matchande uttag minskar risken för elektriska stötar.
b) Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns ökad risk för elektriska stötar om din kropp är jordad.
c) Utsätt inte elverktyg för regn eller fukt. Vatten som kommer in i ett elverktyg ökar risken för elektriska stötar.
d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.
e) När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är lämplig för utomhusbruk. Om du använder en sladd som lämpar sig för utomhusbruk minskar risken för elektriska stötar.

f) Om det är oundvikligt att använda ett elverktyg på en våt plats, använd en strömförsörjning som skyddas av en jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det du håller på med och använd sunt förnuft när du använder den elektriska utrustningen. Använd inte den elektriska utrustningen om du är trött eller under be-roende av droger, alkohol eller medicin. Ett ögonblick av bristande uppmärksamhet vid användning av elektrisk utrustning kan orsaka allvarliga personskador.
b) Använd skyddskläder. Bär alltid skyddsglasögon. Bruk av en skyddande utrustning såsom dammskydd, halkfria skor, skyddshjälm, eller hörselskydd, minskar risken för personskador.
c) Undvik en oavsiktlig start. Se till att apparaten är släckt innan du sätter i batteriet, greppar eller transporterar den elektriska utrustningen. Transportera den elektriska utrustningen med fingret på strömbrytaren eller montera batteriet med strömbrytaren i positionen "ON" underlättar olyckor.
d) Ta bort alla nycklar och justeringsverktyg innan du aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kontakt med en roterande del kan orsaka personskador.
e) Tappa inte balansen. Stå alltid i stadig position och i rätt balans. Detta tillåter en bättre kontroll av den elektriska utrustningen i oväntade situationer.
f) Bär lämpliga kläder. Bär ingen vid klädsel eller smycken. Håll håret, kläder och handskar borta från delar i rörelse. Vida kläder, smycken eller långt hår kan fastna i delarna i rörelse.
g) Om anordningar ska kopplas till anläggningarna för utsugning och insamling av pulver, se till att de kopplas och används på lämpligt sätt. Användningen av dessa anordningar kan minska risker kopplade till damm.
h) Låt inte din förtrogenhet med maskinens användning leda till att du känner dig för säker och försummar säkerhetsprinciperna. Oaktsamhet kan orsaka allvarlig skada på en bråkdel av en sekund.

4) Användning och förvaring av den elektriska utrustningen

a) Överbelasta inte den elektriska utrustningen. Använd den elektriska utrustningen som avsetts för arbetet. Avsedd

elektrisk utrustning kommer att utföra arbetet bättre och på ett säkrare sätt och på den hastighet som den tillverkats för.

b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.

c) Avlägsna ackumulatorn från sitt fack innan du utför något arbete för reglering eller byte av tillbehör eller innan den elektriska utrustningen repareras. Dessa förebyggande säkerhetsåtgärder minskar riskerna för start genom olyckshändelse av den elektriska utrustningen.

d) Förvara den elektriska utrustningen långt borta från barn när den inte längre används och låt inte personer som inte känner till utrustningen och som inte läst igenom dessa instruktioner använda denna. Elektrisk utrustning är farlig om den används av oerfarna personer.

e) Var noggrann med underhållsarbetet för den elektriska utrustningen. Kontrollera att de rörliga delarna är linjerade och fria i sin rörelse, att inga delar är trasiga och att det inte finns något annat som kan hindra den elektriska utrustningens funktion. Om den elektriska utrustningen går sönder ska den repareras innan den används. Många olyckor orsakas av ett för dåligt underhållsarbete.

f) Håll alla vassa delar rena och ordentligt slipade. Ett lämpligt underhållsarbete av skärenheter med bladen ordentligt slipade gör att man inte lätt fastnar och den blir lättare att kontrollera.

g) Använd den elektriska utrustningen och tillbehören enligt instruktionerna som medföljer och med hänsyn till arbetsförhållandena och typen av arbete som ska utföras. Att använda ett elektriskt verktyg till annat arbete än det som det avses för kan orsaka farliga situationer.

h) Håll handtagen torra, rena och utan olja och fett. Hala handtag gör det inte möjligt att hantera och kontrollera verktyget på ett säkert sätt i oväntade situationer.

5) Användning och försiktighetsåtgärder för batteridrivna verktyg

a) Ladda endast med tillverkarens avsedda batteriladdare. En laddare som avsetts för en typ av batteripaket kan skapa en brandrisk om den används för andra typer av paket.

b) Använd eldrivna verktyg endast med de specifikt fastställda batteripaketen. En

användning av andra batteripaket kan skapa risk för kroppsskada och brand.

c) När batteripaketet inte används ska det hållas på avständ från andra metallföremål som klamrar, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan skapa en anslutning mellan två poler. En kortslutning av batteriets poler kan leda till brännskador eller olyckor.

d) Om batteriet är i dåligt skick kan det läcka vätska: undvik all kontakt. Skölj omedelbart med vatten vid en oavsiktlig kontakt. Om vätskan kommer i kontakt med ögonen, kontakta omedelbart en läkare. Vätskan som läckt från batteriet kan orsaka irritationer eller brännskador.

e) Använd inte ett skadat eller ändrat batteripaket eller instrument. Skadade eller ändrade batterier kan orsaka oförutsedda beteenden, vilket kan leda till brand, explosion eller risk för skada.

f) Utsätt inte batteripaketet för eld eller för höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan orsaka explosion. ANMÄRKNING. Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".

g) Följ alla laddningsinstruktioner och ladda inte batteriet utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför det angivna området kan skada batteriet och öka risken för brand.

6) Assistans

a) Låt endast fackmän reparera den elektriska utrustningen och se till att endast originala reservdelar används. Detta gör så att säkerheten av den elektriska utrustningen bibehålls.

b) Reparera aldrig skadade batterier. Batterier får endast underhållas av tillverkaren eller auktoriserade serviceföretag.

2.2 SPECIFIKA SÄKERHETSFÖRESKRIFTER FÖR HÄCKSAXAR

a) Håll alla kroppsdelar på avständ från bladet. Ta inte bort klippta materialet och håll inte i det material som ska klippas medan bladen är i rörelse. Bladen fortsätter att röra sig efter att strömbrytaren har stängts av. Ett ögonblicks ouppmärksamhet när du använder häcksaxen kan leda till allvarliga personskador.

b) Flytta häcksaxen genom att hålla den i handtaget med bladet stilla och se till att inte trycka på någon strömbrytare. Korrekt transport av häcksaxen minskar risken för oavsiktlig

start och efterföljande personskador orsakade av bladen.

c) Montera alltid bladskyddet när du transporterar eller förvarar häcksaxen. Korrekt hantering av häcksaxen minskar risken för personskador orsakade av bladen.
d) Vid borttagning av fastklämt material eller vid service av verktyget, se till att alla strömbrytare är avstängda och att batteripaketet har tagits bort eller kopplats bort. Oväntad start av häcksaxen vid borttagning av material som fastnat eller vid underhåll kan leda till allvarliga personskador.
e) Håll endast häcksaxen i handtagens isolerade ytor, eftersom bladet kan komma i kontakt med dolda kablar. Blad som kommer i kontakt med en "strömförande" kabel kan "strömföra" de exponerade metalldelarna på häcksaxen och orsaka en elektrisk stöt för användaren.
f) Håll alla nätkablar och kablar borta från skärområdet. Nätkablar kan vara dolda i häckar eller buskar och oavsiktligt skäras av bladet.
g) Använd inte häcksaxen vid dåligt väder, särskilt inte om det finns risk för blixtnedslag. Detta minskar risken för att träffas av blixten.
h) För att minska för elektrisk stöt, använd aldrig häcktrimmern nära någon elektrisk ledning. Kontakt med elektriska ledningar eller användning i närheten av dessa kan orsaka allvarliga skador eller elektriska stötar som kan leda till dödsfall.
i) Använd alltid båda händerna när du använder häcktrimmer på stång. Håll häcktrimmern på stång med båda händerna för att undvika förlust kontroll.
j) Använd alltid en skyddshjälm vid användning av häcktrimmer på stång. Fallande material kan orsaka allvarlig personskada..

Vid förstörelse eller olyckor under arbetet, stäng omedelbart av motorn och ställ maskinen på avständ för att inte orsaka fler skador. Vid olyckor som medför kroppsskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på människor eller djur om de inte tas bort.

Om du utsätts en längre tid för vibrationer kan det leda till neurovaskulära skador och störning (kända även som Raynaud fenomen eller vita fingrar) speciellt för de som lider av cirkulationsstörningar. Symptomerna kan gälla händer, handleder och fingrar och symptomen kan vara att man förlorar känseln, avtrubbning, att det kliar, smärta, hudförändringar eller strukturella ändringar på huden. Dessa effekter kan öka vid låga miljötemperaturer och /eller av ett för hårt grepp om hand-

taget. Om någon av dessa symptom skulle uppstå, minska på användningstiden och kontakta en läkare.

2.3 UNDERHÅLL, FÖRVARING

Ett regelbundet underhåll och en korrekt förvaring bevarar maskinens säkerhet och dess prestandanivå

• När du stannar maskinen för underhåll, inspektion, förvaring eller för att byta redskap ska du stänga av motorn, koppla bort maskinen från elnätet och se till att alla rörliga delar står helt stilla.
• Låt maskinen svalna innan du utför några kontroller eller justeringar och innan du ställer undan den.
• Förvara maskinen omsorgsfullt och rent, på en torr plats och utom räckhåll för barn.
• Använd aldrig maskinen med utslitna eller skadade delar. Felaktiga eller försämrade delar måste bytas ut och får aldrig repareras.
• För att minska risk för brand, lämna inte behållarna med restmaterial inuti lokalen.

⚠️ Ljud- och vibrationsnivån som anges i de här instruktionerna är maximivärden för användning av apparaten. Användningen av en skärenhet i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som be- ror på en hög ljudnivå och vibrationspåkän- ningar. Förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

2.4 BATTERI/BATTERILADDARE

WARNING

De följande säkerhetsnormerna omfattar säkerhetsföreskrifter i batteriladdarens bruksanvisning.

• För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En olämplig batteriladdare kan orsaka en elektrisk stöt, överhettning eller läcka av korrosiv vätska från batteriet.
• Använd endast de specifika batterierna som förutses för ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk.

• Håll batteriet som inte används på avständ från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.

• Använd inte batteriladdaren på platser där det finns ångor, antändbara ämnen eller lättantändliga ytor som papper, tyg, osv. Under laddningen värms batteriladdaren och kan orsaka brand.

• Under transporten av ackumulatorer, se till att kontakterna inte kopplas mellan varandra och använd inte metallbehållare för transport.

2.5 MILJÖSKYDD

• Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter. Dessa avfall får inte kastas i soporna utan ska separeras och överlämnas till insamlingscentraler som återvinner materialen.
• Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar.
• När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella normer, urladdade elektriska apparater skall samlas upp separat för att slutligen kunna återanvändas på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på marken kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med näringskedjan och ska- da din hälsa och välmående. För mer information gällande bortskaffande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare.

Vid slutet av batteriernas livslängd, skaffa bort dem på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är ett trädgårdsredskap och närmare bestämt en batteridriven bärbar häcksax.

Maskinen består huvudsakligen av en motor som aktiverar skärenheten.

Användaren kan aktivera huvudreglagen på säkert avständ från skärenheten.

3.1.1 Förutsedd användning

Den här maskinen har formgetts och konstruerats för att:

• beskära och trimma häckar och buskar, som består av buskage med små grenar,
• användas av en enda användare.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande):

• gräsklippning i allmänhet och speciellt nära rep;
• malning av material för kompostering;
• beskärningar;
• använda maskinen med skärenheten över axelnivå;
• använda maskinen för ett annat material än växter och planter;
• använda skärenheter som skiljer sig från de som anges i tabellen "Teknisk specifikationer". Fara för allvarliga skador;
• att maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador (användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

3.2 SÄKERHETSSKYLTAR

På maskinen sitter olika symboler (Fig. 2). De påminner användaren om de arbetsförfaranden som ska följas och att maskinen ska användas på ett säkert sätt.

Symbolernas betydelse:

WARNING! FARA! Denna maskin är om den inte används på ett riktigt sätt farlig i sig och för andra.

WARNING! Läs igenom bruksanvisningen innan du använder maskinen.

Bär skyddsglasögon.

Bär tjocka och halksäkra arbetshandskar.

Utsätt inte för regn (eller fukt)

Risk för skärsår! Håll händer och fötter på avständ från bladen.

FARA FÖR UTSLUNGANDE FÖREMÅL! Var försiktig med material som kan slungas ut av skärenheten vilket kan orsaka allvarliga kropps- eller materialskador.

FARA FÖR UTSLUNGANDE FÖREMÅL! Se till att alla personer eller husdjur håller sig på minst 15 m avständ när maskinen används

VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

3.3 PRODUKTENS MÄRKPLÅT

På identifikationsetiketten står följande uppgifter (Fig. 1):

1. Ljudeffektsnivå
2. Överensstämmelsemärke
3. Tillverkningsmånad/-år
4. Typ av maskin
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer
8. Utspänning

Anteckna maskinens identifieringsuppgifter där det avses på etiketten (se omslagets baksida).

VIKTIGT Använd identifieringsuppgifterna på produktens märkplåt varje gång som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

3.4 HUVUDKOMPONENTER

Maskinen består av följande huvudkomponenter som följande funktioner motsvarar (Fig.1):

A. Motor: sätter skärenheten i drift.
B. Styrstång: här sitter huvudgasreglagen.
C. Bakre handtag: stödhandtag som sitter bak på styrstången. Håll i det med höger hand.
D. Främre handtag: stödhandtag som sitter på styrstången. Håll i det med vänster hand.
E. Häcksax: enhet avsedd för kvistning och beskärning av träd. Tillhandahålls monterad på motsvarande stång.
F. Säkerhetssele: tygbälte som placeras över axeln och hjälper att bära maskinens vikt under arbetet.
G. Blad (skärenhet): denna del är avsedd att klippa växter.
H. Bladskydd (för transport och förflyttning av maskinen): skyddar mot oavsiktlig kontakt med skärenheter som kan orsaka allvarliga skador.
I. Batteri (om det inte medföljer med maskinen, se kap. 15 "tillbehör på beställning"): enhet som försörjer verktyget med ström; dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.
J. Batteriladdare (tillbehör som ska beställas, avs. 15.2): enhet som laddar batteriet; dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning. Det finns två batteriladdarmodeller: J1 (snabb batteriladdare); J2 (standard batteriladdare).
K. Batteriryggsäck (tillbehör på beställning avs.15.3): anordning för att bära batteriet.
L. Anslutningskabel: kabel som används för att ansluta maskinen till batteriryggsäcken.
M. Batterisimulator (tillbehör på beställning avs.15.4): anordning som tillåter en användning av batteriryggsäcken om den sitter i maskinen.

4. MONTERING

⚠ Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här

anvisningarna för att inte riskera allvarliga risker eller faror.

Av lagrings- och transportskäl kanske vissa maskinkomponenter inte har fabriksmonterats. Avlägsna emballaget och montera komponenterna enligt de följande instruktionerna.

⚠ Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Använd inte maskinen innan du avslutat anvisningarna i avsnittet "MONTERING".

4.1 KOMPONENTER FÖR MONTERINGEN

I emballaget ingår komponenterna för monteringen.

4.1.1 Uppackning

1. Öppna emballaget försiktigt och se till att inga komponenter tappas bort.
2. Läs dokumentationen som finns inuti lådan, inklusive bruksanvisningen.
3. Ta upp alla omonterade delar ur lådan.
4. Packa upp maskinen.
5. Kassera lådan och emballaget i enlighet med lokala bestämmelser.

4.2 MONTERING AV HÄCKSAXEN

Innan monteringen, kontrollera att batteriet inte sitter i sitt fack.

• Sätt i styrstången (Fig. 3.A) i häcksaxen (Fig. 3.B).
• Skjut klämman (Fig. 3.C) uppåt och vrid den medurs tills den blockeras.

⚠️ Kontrollera regelbundet att kopplingarna är riktigt åtdragna.

4.3 FÖRLÄNGNING AV HÄCKSAXEN

• Lossa på handtaget (Fig. 4.A) i pilens riktning - öppet hänglås.
• dra eller tryck stängen (Fig. 4.B) tills önskad längd uppnås;
• när regleringen avslutats, dra åt handtaget i pilens riktning - låst hänglås.

Kontrollera regelbundet att kopplingarna är riktigt åtdragna.

4.4 BORTTAGNING AV HÄCKSAXEN

- För att ta bort häcksaxen (Fig. 3.B), lägg styrstången (Fig. 3.A) på marken och lossa klämman (Fig. 3.C) och montera ner häcksaxen.

4.5 INSTALLATION AV BATTERIRYGGSÄCKEN (I FÖREKOMMANDE FALL)

Batteriryggsäcken är redan monterad (Fig.1K) och kan lossas från hängselhållaren (Fig. 5) och bäras för hand.

Tryck på de två övre knapparna för att lossa batteriryggsäcken (Fig. 5.A).

Batterifacken sitter på båda sidorna i ryggsäcken (Fig. 6).

På höger sida i ryggsäcken finns:

• kabeluttaget (Fig. 7.A);
- batteriväljaren (fig. 7.B);
- ett USB-uttag för laddning av andra anordningar (t.ex. mobiltelefon) (Fig. 7.C).

För att undvika lösa kablar finns det hål på båda sidorna och i det bakre området genom vilka du kan dra nätkabeln.

5. KONTROLLREGLAGE

5.1 SÄKERHETSKNAPP (INKOPPLINGS-/URKOPPLINGSENHET)

Tryck på den här knappen för att koppla eller koppla ur maskinens elkrets (Fig. 8.C).

En lysdiod tänd: maskinens elkrets har kopplats. Maskinen är klar för bruk. Båda lysdioderna tända: maskinen är igång (Fig. 8.D).

Släkta lysdioder: elkretsen är helt urkopplad.

VIKTIGT Under förflyttningarna, håll aldrig fingret på knappen för att undvika en oavsiktlig start.

Ikonen "Varning" (Fig. 8.E) tänds vid ett fel på maskinen (se felsökningstabellen, avs. 14).

5.2 GASREGLAGETS STYRSPAK

Gasreglagets spak (Fig.8.A)

aktiverar skärenheten.

Gasreglagets styrspak (Fig. 8.A) kan endast aktiveras om gasreglagets låsspak trycks ner (Fig. 8.B-M).

Gasreglagets lässpak (Fig. 8.B-M) gör att gasreglagets styrspak kan aktiveras (Fig. 8.A).

6. ANVÄNDNING AV MASKINEN

VIKTIGT Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.

6.1 FÖRBEREDANDE ARBETEN

Innan maskinen används är det nödvändigt att en rad kontroller och ingrepp utförs för att garantera att arbetet utförs på ett lämpligt sätt och med högsta säkerhet.

Ställ maskinen horisontellt och stabilt på marken.

Innan varje användning:

- kontrollera batteriets laddning genom att följa anvisningarna i batteriets handbok.

6.1.2 Reglering av häcksaxens vinkel

Häcksaxen är ledad i 112° och kan blockeras i 6 lägen.

- Placera maskinen på marken, tryck på ledens knappar (Fig. 9.A) för att vrida häcksaxen som installeras på sin plats.

⚠️ Det här arbetet ska utföras med avstängd maskin och utan batteri (ska inte sitta i facket) (avs. 7.2.2).

6.1.3 Användning av säkerhetsselen

⚠️ Kontrollera ofta att snabbkopplingen fungerar riktigt för att snabbt kunna frigöra apparaten från remmarna vid fara.

Säkerhetsselen ska bäras innan maskinen fästs till avsett fäste och remmen ska regleras enligt användarens längd och kropp.

• Remmen (Fig. 10.A) ska dras ovanför vänster axel, mot höger höft.
• Fäst karbinhaken (Fig. 10.B) till motsvarande fäste på styrstången.
• Om det behövs, koppla från spännet med klämma (Fig. 10.C) för att lossa maskinen från säkerhetsselen.

6.1.4 Användning av ryggsäcken (i förekommande fall)

1. Sätt i batteriet i ett av facken på batteriryggsäcken (Fig. 6) och tryck det riktigt i botten tills du hör ett klickljud som sätter det på plats. Kontrollera den elektriska kontakten;
2. anslut kabeln till ryggsäcken i avsett uttag (Fig. 7.A) och vrid den tills du hör ett klickljud som sätter den på plats. Kontrollera den elektriska kontakten;
3. reglera hängslena och stäng säkerhetsselen framtill (Fig. 11).

6.2 SÄKERHETSKONTROLLER

Utför de följande säkerhetskontrollerna och kontrollera att resultaten motsvarar uppgifterna som anges i tabellerna.

⚠️ Utför alltid säkerhetskontroller innan användningen.

6.2.1 Allmän kontroll

Om ett resultat skiljer sig från de som anges i följande tabeller kan maskinen inte användas! Överlämna maskinen till en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

Föremål	Resultat
Handtag och skydd	Rena, torra, korrekt fastsatta till maskinen
Skruvar på maskinen och på bladet	Riktigt åtskruvade (inte lösa)
Genomströmning av kylluft	Inte tilltäppta
Blad	Vassa, inga tecken på skada eller slitage
Skydd	Hela, inte skadade.
Batteri	Ingen skada på höljet, inga läckage
Maskin	Inget tecken på skada eller slitage
Gasreglagets styrspak, gasreglagets låsspak	Ska kunna röra sig problemfritt, tryck inte för hårt.
Testaktivering Ingen onormal	al vibration.Inget onormalt ljud

6.2.2 Test av maskinens funktion

Åtgärd Resultat
Sätt i batteriet i packet (avs. 7.2.3).	Bladet ska inte röra sig.
Aktivera gasreglagets styrspak. (utan att trycka på gasreglagets låsspak)	Gasreglagets styrspak förblir blockerad.
Aktivera gasreglagets låsspak och gasreglagets styrspak.	Spakarna ska kunna röra sig problemfritt, tryck inte för hårt. Bladet rör sig.
Släpp gasreglagets styrspak.	Spaken går automatiskt och snabbt tillbaka i friläget. Bladet ska stanna upp.

6.3 START

6.3.1 Start med batteri

1. Avlägsna bladets skydd (Fig. 1.H) (om det används);
2. se till att bladet inte vidrör marken eller andra föremål;
3. sätt batteriet riktigt i facket (Fig. 12.B) (avs. 7.2.3);
4. tryck på säkerhetsknappen (Fig. 8.C);
5. Aktivera gasreglagets lässpak (Fig. 8.B-M) och gasreglagets spak. (Fig. 8.A).

6.3.2 Start med batterisimulator (i förekommande fall)

1. Stå stilla och i en stabil ställning;
2. Avlägsna bladets skydd (Fig. 1.H) (om det används);
3. se till att bladet inte vidrör marken eller andra föremål;
4. sätt i batterisimulatorn riktigt på sin plats på maskinen (Fig.21.J);
5. fäst nätkabeln till batterisimulatorn (Fig.12.1);
6. välj batteriet som ska aktiveras med väljaren (Fig. 7.B);
7. tryck på säkerhetsknappen (Fig. 8.A);
8. Aktivera gasreglagets lässpak (Fig. 8.B-M) och gasreglagets spak. (Fig. 8.A).

6.4 ARBETE

Innan du för första gången beskär och trimmar häckar och buskar rekommenderas det att:

– du följt en specifik träning för användning av denna typ av utrustning;
– bär säkerhetsselen riktigt;
– du noggrant har läst igenom säkerhetsföreskrifterna och bruksanvisningarna i denna bruksanvisning;
- träna dig så att du lär känna maskinen och den lämpligaste beskärningstekniken.

För att använda maskinen, gör så här:

• fäst alltid maskinen till säkerhetsselen som sitter rätt (se avs. 6.1.3):
• Under arbetet ska maskinen alltid hållas stadigt med två händermed vänster hand om det främre handtaget och höger om det bakre, oberoende om operatören är vänsterhänt.

⚠️ Ta inte bort skuret materialet eller håll fast materialet som skall skäras medan klingan är i funktion. Se till att maskinen är släckt när kapat material tas bort.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

6.4.1 Arbetsmetoder

Det rekommenderas att först skära häckens två vertikala sidor och sedan överdelen.

ANMÄRKNING Batterilivet (och därmed ytan som kan klippas innan laddningen) beror på olika faktorer som beskrivs i (avs. 7.2.1).

6.4.1.a Vertikal beskärning

Beskärningen ska göras med bågrörelse nerifrån och upp med bladet så längt från kroppen som möjligt (Fig. 13).

6.4.1.b Horisontell beskärning

Det bästa resultatet uppnås med bladet (Fig.14) lätt lutat (0° - 15°) i skärriktningen, med en bågrörelse och arbeta långsamt och konstant, speciellt med mycket tjocka häckar (Fig. 14).

6.4.2 Rekommendationer för användning

Om bladen blockeras eller fastnar i grenarna under användningen:

1. stanna genast maskinen (avs. 6.5);

2. vänta tills skärenheten stannat upp;

3. ta bort batteriet (avs. 7.2.2);
4. Dra ut materialet som fastnat.

6.4.3 Smörjning av bladen under arbetet

Om skärenheten värms upp för mycket under arbetet ska bladens invända ytor smörjas (avs. 7.4).

⚠️ Det här arbetet ska utföras med avstängd maskin och utan batteri (ska inte sitta i facket) (avs. 7.2.2).

6.5 STOPP

För att stänga av maskinen:

• Släpp gasreglagets styrspak (Fig. 8.A).
• Inaktivera säkerhetsknappen (släckt ljus) (Fig. 8.C).

⚠ Det några sekunder innan skärenheten stannar upp efter att maskinen stängts av.

Stanna alltid maskinen:

– vid förflyttning mellan arbetsplatser.

⚠️ Under förflyttningarna, håll aldrig fingret på säkerhetsknappen för att undvika en oavsiktlig start.

6.6 EFTER ANVÄNDNING

6.6.1 Efter en användning med batteri

• Ta bort batteriet från facket (Fig. 15.B) och ladda det (avs. 7.2.2).
  • Montera bladets skydd.
• Låt motorn kallna innan maskinen ställs inomhus.
  • Gör rent (avs. 7.3).
• Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar.

6.6.2 Efter en användning med batterisimulator (i förekommande fall)

1. Placera batteriryggsäckens väljare på "OFF" (Fig. 7.B);
2. avlägsna batterisimulatorn från maskinen (Fig. 15.J);
3. dra ut batteriryggsäcken;
4. koppla från nätkabeln från batterisimulatorn (Fig.15.I) och från ryggsäcken (fig. 7.A);
5. ta bort batteriet från ryggsäcken (Fig. 16) och ladda det (avs. 7.2.2);
6. låt motorn kallna innan maskinen ställs inomhus;
7. gör rent (avs. 7.3);
8. kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad.

VIKTIGT Ta alltid bort batteriet (avs. 7.2.2) och montera bladskyddet varje gång som maskinen inte används eller lämnas obevakad.

⚠ Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.
Innan du utför någon som helst kontroll, rengöring eller underhåll/reglering av maskinen:

• Stanna maskinen;

• Vänta tills skärenheten stannat;

• Ta bort batteriet från facet;

- Montera bladets skydd förutom i det fall då arbeten ska göras på själva bladet;

- Vänta tills motorn har svalnat ordentligt;

- Läs igenom instruktionerna;

- Bär lämpliga kläder, arbetshandskar och skyddsglasögon.

Intervaller och typer av åtgärder anges i "Underhållstabellen". Tabellen har som uppgift att hjälpa dig med att upprätthålla din maskins effektivitet och säkerhet. Den omfattar de huvudsakliga åtgärderna och de förutsedda intervallerna. Utför motsvarande åtgärd när den första tidsfristen inträffar.

• Användning av icke originala reservdelar eller tillbehör och/eller som monterats fel kan äventyra maskinens funktion och säkerhet. Tillverkaren avsäger sig allt ansvar vid skador eller olyckor som orsakats av sådana produkter.
• Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

VIKTIGT Alla underhållsarbeten och

regleringar som inte beskrivs i den här handboken måste utföras av din återförsäljare eller av ett specialiserat center.

7.2 BATTERI

7.2.1 Batteriliv

Batterilivet beror huvudsakligen på:

a. miljöfaktorer som skapar ett högre energibehov:
- beskärning/utjämning av mycket tjock eller fuktig häck;
- beskärning/utjämning av buskage med för stora grenar.
b. användarens beteende, som ska undvika:
- att ofta tända och släcka maskinen under arbetet,
– en olämplig beskärningsmetod i förhållande till arbetet som ska utföras (avs. 6.4.1).

För att förbättra batterilivet rekommenderas det att:

• skära häcken när den är torr;
• använda den teknik som är lämpligast för arbetet som ska utföras.

Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

- köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas;

- köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 15.1).

7.2.2 Borttagning och laddning av batteriet

1. Tryck på låsknappen som sitter i batteriet på maskinen (Fig. 15.A) eller på ryggsäcken (Fig. 16.A) (i förekommande fall);
2. ta bort batteriet från maskinen (Fig. 15.B) eller från batteriryggsäcken (Fig. 16.B) (i förekommande fall);
3. sätt i batteriet (Fig. 17.A) i utrymmet på batteriladdaren (Fig. 17.B);
4. anslut batteriladdaren (Fig.17.C) till uttag med den nätspänning som anges på;
5. ladda det helt enligt anvisningarna i handboken för batteriet/batteriladdaren.

ANMÄRKNING Batteriet har ett skydd som förhindrar en omladdning om omgivningstemperaturen inte är mellan 0 och +45 °C.

ANMÄRKNING Batteriet kan inte laddas om när som helst, även delvis, utan en risk att det skadas.

7.2.3 Borttagning av batteriet på maskinen

När laddningen slutförts:

1. Ta bort batteriet (Fig. 18.A) från utrymmet i batteriladdaren (Fig. 18.B) (undvik att lfortsätta laddningen när det har laddats);
2. anslut batteriladdaren (Fig. 18.C) från elnätet;
3. sätt i batteriet i facket på maskinen (Fig. 19.B) eller i ett av facken i batteriryggsäcken (Fig. 6) (i förekommande fall);
4. tryck batteriet riktigt i botten tills du hör ett klickljud som sätter det på plats och fäst elkontakten.

7.3 RENGÖRING AV MASKINEN

När ett arbetspass avslutats, gör noggrant rent maskinen från damm och rester.

• För att minska brandrisken, ta bort rester av blad, grenar eller överskottsfett från maskinen och speciellt motorn.
• Gör alltid rent maskinen efter användningen med en ren trasa och neutralt rengöringsmedel.
• Avlägsna all fukt med hjälp av en mjuk och torr trasa. Fukten kan leda till risk för elstötar.
• Använd inte aggressiva rengöringsmedel eller lösningar för att göra rent plastdelar eller handtagen.
• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.
• För att undvika en överhettning och skador på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.

7.4 RENGÖRING OCH SMÖRJNING AV SKÄRENHETEN

Efter ett arbete rekommenderas det att göra rent och smörja klingorna för att öka effektiviteten och livslängden:

⚠ Vidrör inte skärenheten förrän batteriet avlägsnats och skärenheten står helt still.

• Ställ maskinen horisontellt och stabilt på marken.
• Gör rent klingorna med en torr trasa och använd en borste för smuts som är svårt att ta bort.
• Smörj bladen med en tunn hinna specifik olja, helst inte förorenande, längs bladets övre kant.

7.5 MUTTRAR OCH FÄSTSKRUVAR

• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden.
• Kontrollera regelbundet att handtagen har fästs riktigt.

8. EXTRAORDINÄRT UNDERHÅLL

8.1 SÄRSKILT UNDERHÅLL AV SKÄRENHETEN

Vidrör inte skärenheten förrän batteriet avlägsnats och skärenheten står helt still.

Om klingorna används i överensstämmelse med instruktionerna behövs inget underhåll eller slipning.

8.1.1 Kontroll

⚠️ Kontrollera regelbundet att bladen inte är böjda, skadade eller slitna och att skruvarna har dragits åt riktigt.

Ingen reglering av avständet mellan bladen är nödvändig eftersom spelet är fabriksinställt.

8.1.2 Slipning

En slipning av skärbladen är nödvändig när klippningen inte längre är tillfredsställande och när grenar fastnar ofta.

Av säkerhetsskäl rekommenderas det att slipningen utförs av en specialiserad verkstad som har den kompetens och utrustningar som krävs för att utföra arbetet utan risk för skada på bladet och risk för att det inte fungerar på säkert sätt under användningen.

⚠️ Ett blad med slitna skär ska aldrig slipas. Byt det.

8.1.3 Byte

⚠️ Bladet får aldrig repareras utan måste bytas ut så fort som tecken på skada framträder eller om slipningsgränsen överstigs. Av säkerhetsskäl rekommenderas det att bytet utföras av en specialiserad verkstad.

På denna maskin förutses en användning av blad med koden som anges i tabellen Tekniska specifikationer.

Med tanke på produktens utveckling, kan bladen i tabellen "Tekniska specifikationer" ersättas med andra med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

9. FÖRVARING

VIKTIGT Säkerhetsföreskrifterna som ska följas under förvaringen beskrivs i avs. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.

9.1 FÖRVARING AV MASKINEN

När maskinen ska ställas undan:

1. Avlägsna batteriet från facket och ladda det (avs. 7.2.2).
2. Installera bladets skydd.
3. Vänta tills motorn har svalnat ordentligt;
4. Gör rent (avs. 7.3).
5. Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruva och bultar eller kontakta en auktoriserad serviceverkstad.

6. Ställ undan maskinen:

7. i en torr miljö;

8. skyddad mot väder;
9. på en plats utom räckhåll för barn;
   – se till att nycklar eller verktyg som använts för underhållsarbetet tagits bort.

9.2 FÖRVARING AV BATTERIET

Batteriet ska förvaras i skugga, på en sval plats utan fukt.

ANMÄRKNING Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

10. FÖRFLYTTNING OCH TRANSPORT

Varje gång som maskinen ska förflyttas, lyftas, transporteras eller lutas ska du:

• Stanna maskinen;
  • Vänta tills skärenheten stannat;
• Avlägsna batteriet från facket och ladda det;
  • Installera bladets skydd;
• Vänta tills motorn har svalnat ordentligt;
  • Bära kraftiga arbetshandskar;
• Håll enbart maskinen i handtagen och rikta svärdet i motsatt riktning än den för drift.

När maskinen transporteras med ett fordon ska du:

• spänn fast maskinen med vajrar eller kedjor;
• placera den så att den inte kan skada någon.

11. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Allt justeringsarbete och underhållsarbete som inte beskrivs i denna bruksanvisning ska utföras hos din återförsäljare eller en specialiserad serviceverkstad som har tillräcklig kunskap och nödvändiga verktyg för att utföra ett korrekt arbete och bibehålla maskinens ursprungliga säkerhet.

Ingrepp som utförs av olämpliga strukturer eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

• Endast auktoriserade serviceverkstäder får utföra garantireparationer och -underhåll.
• Auktoriserade serviceverkstäder använder endast originalreservdelar. Originalreservdelar och tillbehör har specialutvecklats för maskinerna.

• Icke originala reservdelar och tillbehör har inte godkänts och en användning av icke-originalreservdelar och tillbehör gör att garantin upphör.

• Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.

12. GARANTINS TÄCKNING

Garantin täcker samtliga material- och fabrikationsfel. Användaren ska följa den bifogade bruksanvisningen noggrant.

Garantin täcker inte skador som orsakas av följande:

• Försummelse av att läsa bifogad bruksanvisning.
• Slarv.
• Felaktig eller otillåten användning eller montering.
• Användning av icke-originalreservdelar.
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren.

Garantin täcker inte heller:

- Normalt slitage hos förbrukningsmaterial såsom hjul, blad, brytbultar och kablar.

- Normalt slitage.

Köparen skyddas av nationell lagstiftning. Köparens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

Ingrepp	Intervall	Anmärkningar
MASKIN
Kontroll av alla fästen	Innan varje användning	avs. 7.5
Säkerhetskontroller/Kontroll av reglagen	Innan varje användning	avs. 6.2
Kontroll av stängernas fäste	Innan varje användning	4.3, 4.4
Kontroll av batteriets laddning	Innan varje användning	*
Ladda batteriet	Vid slutet av varje användning	avs. 7.2.2 *
Rengöring av maskinen och motorn	Vid slutet av varje användning	avs. 7.3
Rengöring och smörjning av skärenheten	Vid slutet av varje användning	avs. 7.4
Kontroll av eventuella skador som finns på maskinen. Kontakta en auktoriserad serviceverkstad vid behov.	Vid slutet av varje användning	-
Kontroll av skärenheten	Vid slutet av varje användning	avs. 8.1.1
Slipning av skärenheten	-	avs. 8.1.2 **
Byte av skärenheten	-	avs. 8.1.3 **

* Se handboken till batteriet/batteriladdaren.

** Arbetet ska utföras av din återförsäljare eller en specialiserad serviceverkstad

14. FELSÖKNING

FEL MÖJLIG OR$AK ÅTGÄRD
1. Det blå ljuset, på säkerhetsknappen, tänds inte när säkerhetsknappen (Fig. 8.C) trycks ner	Batteriet saknas eller sitter fel Se till att batteriet sitter riktigt (avs. 7.2.3).
2. Det blå ljuset (Fig. 8.C) tänds inte när säkerhetsknappen trycks ner, indikatorn blinkar	Urladdat batteri Kontrollera laddningen och ladda batteriet (avs. 7.2.2).
3. Motorn stannar upp under arbetet	Batteriet sitter fel Se till att batteriet sitter riktigt (avs. 7.2.3).
	Maskinen är skadad Använd inte maskinen, avlägsna batteriet och kontakta ett servicecenter.
4. Skärenheten roterar inte när gasreglagets styrspak (Fig. 8.A) och lässpaken (Fig. 8.B) används	Maskinen är skadad. Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta ett servicecenter.
5. Skärenheten överhettas under arbetet	Otilräcklig smörjning av bladen Stanna maskinen, vänta tills skärenheten stannar upp, avlägsna batteriet, smörj bladen (avs.7.4)
6. Skärenheten kommer i kontakt med en ledning eller en elkabel	- VIDRÖR INTE BLADET EFTER SOM DET KAN ELEKTRIFIERAS VILKET ÄR EXTREMT FARLIGT! Håll maskinen endast med hjälp av det isolerade bakre handtaget och placera den försiktigt på avständ från dig. Koppla ur strömmen som försörjer den kapade ledningen eller kabeln och avlägsna batteriet innan du frigör bladets tänder.
7. Skärenheten kommer i kontakt med ett främmande föremål.	- Stäng av maskinen, avlägsna batteriet och: - kontrollera skadorna; - kontrollera om det finns lösa delar och dra åt dem; - byt ut eller reparera de skadade delarna med delar av motsvarande egenskaper.
8. Överdrivna buller och/eller vibrationer skapas under arbetet	Lösa eller skadade delar Stäng av maskinen, avlägsna batteriet och: - kontrollera skadorna; - kontrollera om det finns lösa delar och dra åt dem; - byt ut eller reparera de skadade delarna med delar av motsvarande egenskaper.
9. Det ryker från maskinen under användningen	Maskinen är skadad. Använd inte maskinen. Stäng omedelbart av maskinen, avlägsna batteriet och kontakta en serviceverkstad.
10. Dålig batteriladdning	Tunga arbetsvillkor med högre strömförbrukning	Underlätta användningen (avs. 7.2.1).
	Batteriet räcker inte för arbetet som ska utföras	Använd ett extrabatteri eller ett batteri med högre batteriliv (avs. 15.1).
	Försämrad batterikapacitet Köp ett nytt batteri
11. Batteriladdaren laddar inte batteriet	Batteriet sitter inte riktigt i batteriladdaren	Kontrollera att det sitter riktigt (avs. 7.2.3).
	Olämpliga miljövillkor Ladda i en	omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren).
	Kontakterna är smutsiga Gör rent	kontakterna.
	Batteriladdaren är inte spänningssatt	Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt.
	Felaktig batteriladdare Byt mot en	original reservdel.
		Om problemet fortsätter, se handboken till batteriet/batteriladdaren.

Kontakta din återförsäljare om felen som åtgärdats enligt ovan kvarstår.

Det finns batterier med olika kapaciteter för att passa specifika arbetsmoment (Fig.20). Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer".

15.2 BATTERILADDARE

Anordningen som används för att ladda batteriet: snabb (Fig. 21.A), standard (Fig. 21.B).

15.3 BATTERIRYGGSÄCK

Anordning för två batterier och tillför nödvändig strömförsörjning som krävs för maskinens funktion.

Nätkabel till maskinen medföljer (Fig. 1.L) och en väljare (Fig. 7.B) som gör att du kan välja ett av de två batterierna (position "1" och "2") och "OFF".

15.4 BATTERISIMULATOR

Anordning som tillåter maskinen att använda batteriväskan om den placeras i sitt fack.

iÇİNDEKİLER

1. GENEL BİLGİLER.... 1
2. GÜVENLİK KURALLARI 2
3. MAKİNEYİ ÖĞRENMEK......5

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
