BRUKSANVISNING PH 700e STIGA

NORSK - Oversettelse av den originale bruksanvisningen

[2] MAX forsyningsspenning [3] NOMINAL forsyningsspenning [4] Hastighet uten last [5] Hastighet knivblad [4] Lengde knivblad [5] Mellomrom knivblad [7] Bremsetid knivblad [8] Artikkelnummer for klippeinnretning [9] Vekt uten batteri [10] Målt lydtrykknivå [11] Måleusikkerhet [12] Målt lydeektnivå [13] Garantert lydeektnivå [14] Vibrasjonsnivå [15] - Håndtak fremme [16] - Håndtak bak

7.5 Fastgøringsskruer og -møtrikker ................... 12

3. Justér remmene og luk selen foran (Fig.

eller andre genstande;

• Anvend ikke aggressive rengøringsmidler eller opløsningsmidler til at rengøre plastdelene og håndgrebene.

Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning: MERK eller VIKTIG presiserer og supplerer det som er forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader. Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjeparter og/eller ødeleggelser. De avsnittene som er merket med en rkant med stiplet grå ramme angir ekstrautstyr som ikke nnes på alle modellene som er dokumentert i denne bruksanvisningen. Kontroller om ekstrautstyret nnes på din modell. Alle henvisningene til maskinens høyre og venstre side samt for- og bakside gjelder i forhold til brukerens arbeidsposisjon.

Figurene i disse bruksinstruksjonene er nummerert 1, 2, 3 og så videre. Delene angitt på gurene er merket med bokstavene A, B, C, osv. En henvisning til komponent C i gur 2 angis med teksten: "Se g. 2 C" eller ganske enkelt "(Fig. 2.C)”. Figurene er veiledende. De faktiske delene kan være forskjellige fra de som er avbildet.

3.1 Beskrivelse av maskinen og beregnet bruk .... 5

7.3 Rengjøring av maskinen ............................... 11

7.4 rengjøring og smøring av klippeinnretningen 11

8.1 Ekstraordinært vedlikehold av

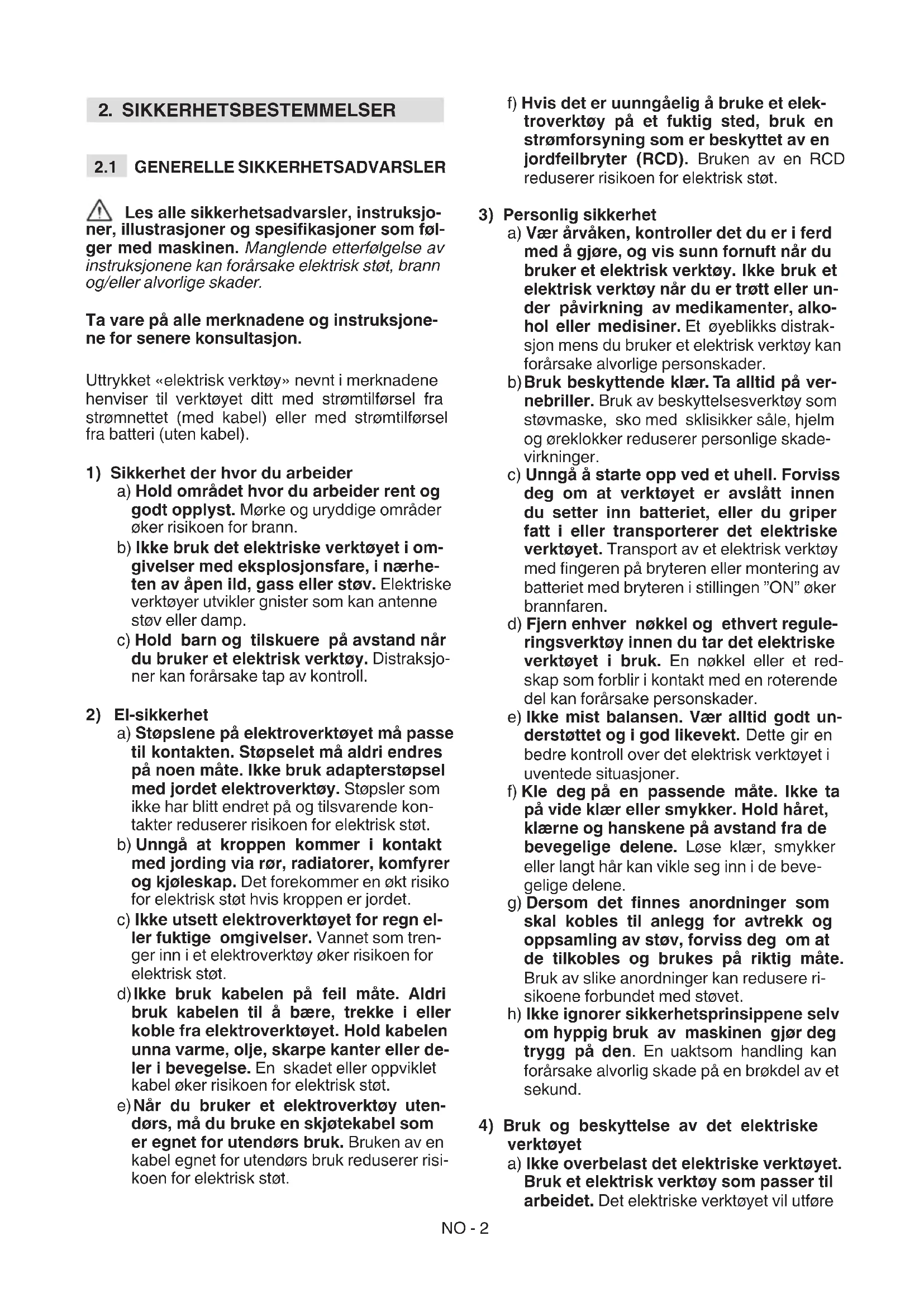

Les alle sikkerhetsadvarsler, instruksjo- ner, illustrasjoner og spesikasjoner som føl- ger med maskinen. Manglende etterfølgelse av instruksjonene kan forårsake elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle merknadene og instruksjone- ne for senere konsultasjon. Uttrykket «elektrisk verktøy» nevnt i merknadene henviser til verktøyet ditt med strømtilførsel fra strømnettet (med kabel) eller med strømtilførsel fra batteri (uten kabel).

1) Sikkerhet der hvor du arbeider

a) Hold området hvor du arbeider rent og godt opplyst. Mørke og uryddige områder øker risikoen for brann. b) Ikke bruk det elektriske verktøyet i om- givelser med eksplosjonsfare, i nærhe- ten av åpen ild, gass eller støv. Elektriske verktøyer utvikler gnister som kan antenne støv eller damp. c) Hold barn og tilskuere på avstand når du bruker et elektrisk verktøy. Distraksjo- ner kan forårsake tap av kontroll.

a) Støpslene på elektroverktøyet må passe til kontakten. Støpselet må aldri endres på noen måte. Ikke bruk adapterstøpsel med jordet elektroverktøy. Støpsler som ikke har blitt endret på og tilsvarende kon- takter reduserer risikoen for elektrisk støt. b) Unngå at kroppen kommer i kontakt med jording via rør, radiatorer, komfyrer og kjøleskap. Det forekommer en økt risiko for elektrisk støt hvis kroppen er jordet. c) Ikke utsett elektroverktøyet for regn el- ler fuktige omgivelser. Vannet som tren- ger inn i et elektroverktøy øker risikoen for elektrisk støt. d) Ikke bruk kabelen på feil måte. Aldri bruk kabelen til å bære, trekke i eller koble fra elektroverktøyet. Hold kabelen unna varme, olje, skarpe kanter eller de- ler i bevegelse. En skadet eller oppviklet kabel øker risikoen for elektrisk støt. e) Når du bruker et elektroverktøy uten- dørs, må du bruke en skjøtekabel som er egnet for utendørs bruk. Bruken av en kabel egnet for utendørs bruk reduserer risi- koen for elektrisk støt. f) Hvis det er uunngåelig å bruke et elek- troverktøy på et fuktig sted, bruk en strømforsyning som er beskyttet av en jordfeilbryter (RCD). Bruken av en RCD reduserer risikoen for elektrisk støt.

3) Personlig sikkerhet

a) Vær årvåken, kontroller det du er i ferd med å gjøre, og vis sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy når du er trøtt eller un- der påvirkning av medikamenter, alko- hol eller medisiner. Et øyeblikks distrak- sjon mens du bruker et elektrisk verktøy kan forårsake alvorlige personskader. b) Bruk beskyttende klær. Ta alltid på ver- nebriller. Bruk av beskyttelsesverktøy som støvmaske, sko med sklisikker såle, hjelm og øreklokker reduserer personlige skade- virkninger. c) Unngå å starte opp ved et uhell. Forviss deg om at verktøyet er avslått innen du setter inn batteriet, eller du griper fatt i eller transporterer det elektriske verktøyet. Transport av et elektrisk verktøy med ngeren på bryteren eller montering av batteriet med bryteren i stillingen ”ON” øker brannfaren. d) Fjern enhver nøkkel og ethvert regule- ringsverktøy innen du tar det elektriske verktøyet i bruk. En nøkkel eller et red- skap som forblir i kontakt med en roterende del kan forårsake personskader. e) Ikke mist balansen. Vær alltid godt un- derstøttet og i god likevekt. Dette gir en bedre kontroll over det elektrisk verktøyet i uventede situasjoner. f) Kle deg på en passende måte. Ikke ta på vide klær eller smykker. Hold håret, klærne og hanskene på avstand fra de bevegelige delene. Løse klær, smykker eller langt hår kan vikle seg inn i de beve- gelige delene. g) Dersom det nnes anordninger som skal kobles til anlegg for avtrekk og oppsamling av støv, forviss deg om at de tilkobles og brukes på riktig måte. Bruk av slike anordninger kan redusere ri- sikoene forbundet med støvet. h) Ikke ignorer sikkerhetsprinsippene selv om hyppig bruk av maskinen gjør deg trygg på den. En uaktsom handling kan forårsake alvorlig skade på en brøkdel av et sekund.

4) Bruk og beskyttelse av det elektriske

verktøyet a) Ikke overbelast det elektriske verktøyet. Bruk et elektrisk verktøy som passer til arbeidet. Det elektriske verktøyet vil utføreNO - 3 arbeidet bedre og sikrere ved den hastighe- ten som det er laget for. b) Ikke bruk det elektriske verktøyet der- som bryteren ikke kan starte eller stop- pe det regelmessig. Et elektrisk verktøy som ikke kan startes ved hjelp av bryteren er farlig og må repareres. c) Fjern akkumulatoren fra plassen sin før du foretar en hvilken som helst juste- ring eller skifte av tilbehør, eller innen du setter det fra deg. Disse forebyggende sikkerhetstiltakene reduserer risikoen for at det elektriske verktøyet starter opp ved et uhell. d) Oppbevar det elektriske verktøyet som ikke benyttes utilgjengelig for barn, og ikke la personer som ikke er kjent med det eller disse anvisningene få benytte det elektriske verktøyet. Elektrisk verktøy er farlige i hendene på ukyndige brukere. e) Pass på å vedlikeholde elektrisk verk- tøy. Kontroller at de bevegelige delene er på linje og at de beveger seg fritt, at ingen deler er ødelagt, og at det ikke er andre forhold som kan påvirke det elek- triske verktøyets virkemåte. Dersom det elektriske apparatet er skadet, må det repareres før bruk. Mange ulykker skyl- des manglende vedlikehold. f) Hold skjæreelementene nyslipte og rene. Et egnet vedlikehold av skjæreele- mentene, med godt slipte knivblader, gjør at disse er mindre utsatt for å sette seg fast og lettere å kontrollere. g) Bruk det elektriske redskapet og tilbe- høret i samsvar med instruksjonene som følger med, og ta høyde for ar- beidsforholdene og den type arbeid som skal utføres. Bruk av et elektrisk red- skap for operasjoner som forskjellig fra for- utsett bruk kan forårsake farlige situasjoner. h) Hold håndtakene tørre, rene og frie for spor etter olje og fett. De glatte håndtake- ne tillater ikke sikker håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og forhåndsregler for bruk av batte-

ridrevede verktøy a) Lad kun med lader spesisert av produ- senten. En lader som er egnet for en type batterigruppe kan generere brannfare hvis den brukes ved en annen type batterigrup- pe. b) Bruk elektrisk verktøy kun med spesi- kke stabile batterigruppe typer. Bruk av en annen type batterigrupper kan forårsake fare for skader og brann. c) Når batterigruppen ikke er i bruk, må den holdes unna andre metallobjekter som binders, mynter, nøkler, spiker, skruer eller andre små metalliske ting som kan skape en kobling mellom de to terminalene. Kortslutning ved batteriter- minalene kan forårsake brannskader eller brann. d) Hvis batteriet er i dårlig stand, kan det lekke væske: unngå enhver kontakt med batteriet. Hvis man kommer i utilsiktet kontakt med batteriet, må man umid- delbart skylle med vann. Hvis væsken kommer i kontakt med øynene, må man umiddelbart oppsøke legehjelp. Væsken som lekker fra batteriet kan forårsake hudir- ritasjon eller forbrenning. e) Ikke bruk en skadet eller modisert bat- teripakke eller instrument. Skadede eller modiserte batterier kan utvise uforutsigbar oppførsel som kan føre til brann, eksplosjon eller fare for personskade. f) Ikke utsett en batteripakke for brann eller for høye temperaturer. Eksponering for brann eller temperaturer over 130 °C kan forårsake eksplosjoner. MERK. Temperatu- ren “130 °C” kan erstattes av temperaturen “265 °F”. g) Følg alle ladeinstruksjoner og ikke lad batteriet utenfor temperaturområdet som er angitt i instruksjonene. Feil la- ding eller ved temperaturer utenfor det an- gitte området kan skade batteriet og øke brannfaren.

a) La det elektriske apparatet bli reparert av kvalisert personell, og bruk kun ori- ginale reservedeler. Dette gjør at det elek- triske verktøyets sikkerhet opprettholdes. b) Reparer aldri ødelagte batterier. Ved- likehold av batteriene bør kun utføres av produsenten eller godkjente tjenesteleve- randører.

a) Hold alle delene av kroppen langt unna knivbladet. Ikke fjern klippet materiale el- ler hold fast materialet som skal klippes når knivbladet er i gang. Knivene fortsetter å beve- ge seg etter at bryteren er slått av. Et øyeblikks uoppmerksomhet under bruk av hekktrimmeren kan forårsake alvorlige personskader. b) Beveg hekktrimmeren ved å holde den i håndtaket mens knivbladet står stille, og pass på at du ikke bruker noen av strømbry- terne. Hvis du transporterer hekktrimmeren riktig, reduseres risikoen for utilsiktet oppstart og påføl- gende personskade fra knivene.NO - 4 c) Når du transporterer eller oppbevarer hekktrimmeren, må du alltid sette på kniv- dekslet. En ordentlig håndtering av hekktrimme- ren reduserer risikoen for personskader forårsaket av knivbladene. d) Når du fjerner fastkjørt materiale eller utfø- rer service på verktøyet, må du kontrollere at alle brytere er slått av og at batteripakken er fjernet eller koblet fra. Alvorlig personskade kan oppstå ved uventet bruk av motorsagen mens du fjerner materiale som har kilt seg fast eller i løpet av vedlikehold. e) Hold fast i hekktrimmeren kun ved håndta- kenes isolerte overater ettersom knivbladet kan komme i kontakt med skjulte kabler. Hvis knivbladene kommer i kontakt med en strømkabel som er “under spenning”, kan det føre til at red- skapets metalldeler kommer “under spenning” og operatøren kan få elektrisk støt. f) Hold alle strømkabler og kabler borte fra klippeområdet. Strømkabler kan være skjult i hekker eller busker og ved et uhell kuttet av kniv- bladet. g) Ikke bruk hekktrimmeren i dårlig vær, spe- sielt når det er fare for lynnedslag. Dette redu- serer risikoen for å bli truet av lynet. h) For å redusere faren for støt, må hekktrimmeren med stav aldri benyttes ved siden av elektriske ledninger. Kontakten med de elektriske ledningene eller bruk i nærheten av disse kan påføre alvorlige skader eller livsfarlige elektriske støt

i) Bruk alltid to hender når du arbeider med

stanghekktrimmeren. Hold stanghekktrimmeren med begge hendene for å unngå å miste kontrollen. j) Bruk alltid vernehjelm når du arbeider med stanghekktrimmeren. Rusk som faller kan skape alvorlige personskader. Ved skader eller ulykker under arbeidet skal motoren slå av øyeblikkelig og maskinen fjernes fra stedet for å unngå ere skader. Ved ulykker med personskader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og kontakte lege for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr. Overeksponering for vibrasjoner kan forårsake lesjoner og nevrovaskulære for- styrrelser (også kjent som “Raynauds feno- men” eller “likngre”), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symp- tomene kan omfatte hendene, håndleddene og ngrene, og vises ved tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle endringer i huden. Disse virknin- gene kan forsterkes av lave omgivelsestem- peraturer og/eller av et overdrevent fast grep om håndtaket. Dersom disse symptomene oppstår, bruk maskinen mindre og oppsøk lege.

2.3 VEDLIKEHOLD, LAGRING

Et jevnt vedlikehold og en riktig lagring opp- rettholder maskinens sikkerhet og ytelsesni- vå.

• Når du stopper maskinen for vedlikehold, in- speksjon, oppbevaring eller for å endre tilbe- hør, må du slå av motoren, koble maskinen fra strømnettet og kontrollere at alle bevege- lige deler har stoppet helt.

• La maskinen kjøle seg ned før du utfører kon- troller, justeringer og oppbevaring.

• Hold maskinen forsiktig og hold den ren, tørr og utilgjengelig for barn.

• Maskinen må aldri brukes med slitte eller ødelagte deler. Ødelagte eller slitte deler skal byttes ut og aldri repareres. Bruk kun originale reservedeler.

• For å redusere brannfaren må ikke beholde- re med kutteavfall oppbevares innendørs. Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdi- er. Bruk av en dårlig innstilt kutteinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene bety- delig. Ta derfor nødvendige tiltak for å redu- sere mulige skader fra høyt støynivå og vi- brasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

2.4 BATTERI/ BATTERILADER

ADVARSEL De følgende sikkerhetsreglene kommer i til- legg til sikkerhetsforskriftene i batteriets og batteriladerens bruksanvisning.

• Bruk kun batteriladere anbefalt av produsenten for å lade batteriene. En uegnet batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.

• Bruk kun spesikke batterier beregnet for verk- tøyet. Bruk av andre batterier kan medføre per- sonskader og brannfare.

• Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan kortslutte kon- taktene. Kortslutning mellom batterikontaktene kan medføre antennelse eller brann.

• Bruk ikke batteriladeren i omgivelser med let- tantennelige damper, væsker eller på lettanten-NO - 5 nelige overater som papir, sto osv. Batterila- deren blir varm under oppladingen, og det kan oppstå brann.

• Under transport av akkumulatorene må ikke kontaktene kobles til hverandre, og ikke bruk metallbeholderen til transport

• Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et inn- samlingssenter i henhold til gjeldende kommu- nale bestemmelser. Ikke kast elektrisk verktøy i husholdnings- avfallet. I henhold til direktiv 2012/19/EU om elektrisk og elektronisk avfall, og gjel- dende nasjonale lover, skal brukt elektrisk verktøy leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske verk- tøyene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholds- verket eller din forhandler for ytterligere opplysnin- ger om avhending av produktet. Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er far- lige for folk og miljø. Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumsioner. Kildesortering av brukte produkter og em- ballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer miljøforurensning og reduserer behovet for råvarer.

Denne maskinen er et hageutstyr og nærmere bestemt en håndført, batteridrevet hekktrimmer. Maskinen består hovedsakelig av en motor som driver en klippeanordning. Brukeren kan bruke hovedfunksjonene hele tiden på sikker avstand fra klippeanordningen.

3.1.1 Tilsiktet bruk

Maskinen er designet og bygd til:

• klipping og regulering av busker og hekker, som består av busker med små greiner;

Enhver annen bruk, som er forskjellig fra det som er nevnt ovenfor, kan vise seg å være farlig og forårsake skader hos folk og/eller ting. Feil bruk omfatter, men er ikke begrenset til, følgende:

• klipping av gress generelt og spesielt i nærheten av kantstein;

• bruk av maskinen med klippeinnretningen høyere enn brukerens beltehøyde;

• bruk av maskinen til klipping av annet materiale enn vegetasjon;

• bruk av andre kutteinnretninger enn de som er oppgitt i tabellen “Tekniske data”. Fare for alvorlige skader og lesjoner;

• bruk av maskinen sammen med ere personer. VIKTIG Feil bruk av maskinen fører til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

Denne maskinen er beregnet på ikke-profesjonelle brukere. Maskinen er ment til hobbybruk.

3.2 SIKKERHETSSYMBOLER

Det nnes forskjellige symboler på maskinen (Fig. 2). Symbolene skal minne operatøren om riktig fremgangsmåte for å bruke den forsiktig og ta de nødvendige forholdsreglene. Symbolenes betydning: ADVARSEL! FARE! Denne maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.NO - 6 ADVARSEL! Les bruksanvisningen før maskinen tas i bruk. Bruk vernebriller. Man må iføre seg tykke arbeidshasker som ikke glipper. Må ikke utsettes for regn (eller fuktighet) Fare for å bli kuttet. Hold hender og føtter unna roterende deler. SPRUTFARE! Vær oppmerksom på mulig utkast av materiale, forårsaket av klippeinnretning, som kan forårsake alvorlige skader hos personer eller ting. SPRUTFARE! Hold personer og husdyr på minst 15 m avstand når maskinen brukes! VIKTIG Klistremerker som er ødelagt eller uleselig må byttes ut. Be om nye klistremerker hos et autorisert servicesenter.

IDENTIFIKASJONSETIKETT Identikasjonsetiketten oppgir følgende opplysninger (Fig.: 1 ):

3. Produksjonsår/måned

6. Produsentens navn og adresse

Maskinen består av følgende hovedkomponenter, som har følgende funksjoner (Fig.1 ): A. Motor: driver klippeinnretningens bevegelse. B. Kontrollstang: hovedkontrollene for akselerasjon. C. Bakre håndtak: støttehåndtak plassert på den bakre delen av kontrollstangen. Hold i dette håndtaket med høyre hånd. D. Fremre håndtak: støttehåndtak plassert på kontrollstangen. Hold i dette håndtaket med venstre hånd. E. Hekktrimmer utstyr som brukes til kvisting og beskjæring av trær. Leveres allerede montert på tilhørende stang. F. Sele: plagg som består av storemmer som, ved å gå over skuldrene, hjelper med å støtte opp maskinens vekt under arbeidet. G. Kuttenenhet (Knivblad): er elementet som klipper gress. H. Beskyttelse knivblad; (for transport og håndtering av maskinen): beskytter dem som håndterer maskinen fra knivbladet som kan forårsake alvorlige skader.

I. Batteri (hvis det ikke leveres med maskinen,

se kap. 15 “tilbehør på forespørsel): gir strøm til verktøyet. Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning. J. Batterilader (tilbehør tilgjengelig ved forespørsel, avsn. 15.2): gir strøm til verktøyet. Egenskapene og bruksreglene er beskrevet i en egen bruksanvisning. To modeller med batterilader er tilgjengelige: L1 (hurtig batterilading); L2 (standard batterilading). K. Batteriryggsekk (tilbehør på etterspørsel. avsn.15.3): enhet som gjør det mulig å oppbevare batteriene. L. Koblingsledning: ledning som gjør det mulig å koble maskinen til batteriryggsekken. M. Batterisimulator (tilbehør på etterspørsel. avsn.15.4): enhet som, hvis den er satt på plass inne i maskinen, gjør det mulig å bruke batteriryggsekken.

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.NO - 7 Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men må monteres av kunden i henhold til instruksjonene, etter å ha fjernet emballasjen. Utpakking og fullføring av monteringen må foretas på en jevn og solid overate, med god nok plass til å ytte maskinen og emballasjen. Bruk alltid egnet utstyr. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

1. Åpne emballasjen forsiktig og pass på at

ingen av delene forsvinner.

3. Ta alle deler som ikke er montert ut av esken.

Før man utfører monteringen, må man kontrollere at batteriet ikke sitter på plassen sin.

• Sett inn kommandostangen (Fig. 3.A) på hekktrimmeren (Fig. 3.B).

• Dra kragen (Fig. 3.C) oppover og vri den i retning med klokken helt til den låses fullstendig fast. Kontroller periodisk sammenføyningene for å forsikre deg om at de er godt fastlåste.

4.3 FORLENGELSE AV HEKKTRIMMEREN

• Løsne på knotten (Fig. 4.A) ved å følge pilens retning - åpnet hengelås.

• dra i eller skyv stangen (Fig. 4.B) helt til du får ønsket lengde;

• når reguleringen er ferdig, må du skru knotten godt til ved å følge pilens retning - lukket hengelås. Kontroller periodisk sammenføyningene for å forsikre deg om at de er godt fastlåste.

BATTERIRYGGSEKKEN (DERSOM INSTALLERT) Batteriryggsekken leveres allerede montert (Fig.1K) og kan løsnes fra selestøtten (Fig. 5) og bæres for hånd. For å løsne batteriryggsekken, må du trykke på de to øvre knappene (Fig. 5.A). Batterirommene nnes på begge sidene av ryggsekken (Fig. 6). På høyre side av ryggsekken nnes:

• en USB-kontakt for lading av andre enheter (eks. mobiltelefoner) (Fig. 7.C). For å unngå at ledningen henger løst, nnes det to passasjer på begge sidene og i den bakre delen, der du kan dra mateledningen igjennom.

Kommandospaken for gasspaken (Fig.8.A) gjør det mulig å igangsette kutteenheten. Bruk av gasspaken (Fig. 8.A). er kun mulig hvis man samtidig trykker på kontrollspaken for gasspaken (Fig. 8.B-M).

5.3 LÅSESPAK GASSPAK

Låsespak gassspak (Fig. 8.B-M) gjør det mulig å bruke gasspaken (Fig. 8.A).

VIKTIG Sikkerhetsbestemmelsene som skal følges ved bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

6.1 FORBEREDENDE OPERASJONER

Før arbeidet starter er det nødvendig å foreta en rekke kontroller og oppgaver for å være sikker på at arbeidet kan skje eektivt på sikreste måte. Sett gressklipperen i rett posisjon og godt plantet på bakken.

• Kontroller batteriets lading som beskrevet i batteriets bruksanvisning.

6.1.2 Regulering av vinkelen

på hekktrimmeren Hekktrimmeren er bøyelig med 112° og kan låses i 6 posisjoner.

• Sett maskinen på bakken, trykk på bøyeknappen (Fig. 9.A) for å rotere hekktrimmeren, slik at den settes riktig på plass. Denne operasjonen må utføres med stoppet maskin og med batteriet fjernet fra setet (avsn. 7.2.2).

6.1.3 Bruk av selene

Kontroller ofte at hurtigutkobleren fungerer riktig for raskt å kunne frigjøre maskinen fra selene i tilfelle fare. Selene må tas på før maskinen hektes fast til den dertil egnede koplingen, og remmene må reguleres etter brukerens høyde og kroppsbygning.

• Remmen (Fig. 10.A) må gå over venstre skulder, mot høyre hofte.

• Hekt på karabinkroken (Fig. 10.B) i det egne festet plassert på kommandostangen.

• Hekt av clip-spennen om nødvendig (Fig. 10.C) for å løsne maskinen fra selen.

1. Plasser batteriet i et av rommene som

nnes i batteriryggsekken (Fig. 6) ved å skyve det helt inn til man hører et "klikk" som låser fast batteriet og sikrer elektrisk kontakt;

2. koble til ledningen ved ryggsekken i den

tilhørende kontakten (Fig. 7.A) og roter den helt inn til man hører et "klikk" som låser fast batteriet og sikrer elektrisk kontakt;

Utfør følgende sikkerhetskontroller og kontroller at resultatene stemmer med tabellene. En sikkerhetskontroll skal alltid gjennomføres før bruk.

6.2.1 Generell kontroll

Hvis noen av resultatene avviker fra det som er angitt i følgende tabell, er det ikke mulig å bruke maskinen! Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon. Tema Resultat Håndtak og vern Rene, tørre, festet riktig og skikkelig til maskinen Skruer på maskinen og knivbladet Godt festet (ikke løsnet) Kjøleluftpassasjer Ikke tilstoppet Knivblad Skarpt, uten tegn på skader eller slitasje Vern Hele, ikke ødelagte Batteri Ingen skade på forpakningen, ingen væskelekkasje Maskin Ingen tegn til skader eller slitasje Gasspak, sikkerhetsbryter for låsing av gasspak Må beveges fritt og utvunget Teststart Ingen unormal vibrasjon Ingen unormal lydNO - 9

6.2.2 Funksjonstest av maskinen

Handling Resultat Sett inn batteriet i setet (avsn. 7.2.3 ). Knivbladet må ikke bevege seg Trykk inn gasspaken. (uten å trykke på låsespaken for låsing av gasspak) Gasspaken må forbli låst Trykk på gasspakens låsespak og kommandospaken for gasspaken Spakene må beveges fritt og utvunget. Knivbladet beveger seg Slipp opp gasspaken. Spaken går automatisk og raskt tilbake til nøytral posisjon. Knivbladet må stoppe

bakken eller andre gjenstander;

4. trykk på sikkerhetsknappen (Fig. 8.C);

1. Innta en fast og stabil posisjon:

bakken eller andre gjenstander;

4. sett batterisimulatoren inn på plass på

ved bruk av bryteren (Fig. 7.B)

7. trykk på sikkerhetsknappen (Fig. 8.A)

Før du utfører klipping og beskjæring av busker og hekker for første gang, er det best å: – ha gjennomgått spesiell opplæring i bruken av denne typen utstyr; – iføre seg selen på riktig måte; – ha nøye lest sikkerhetsbestemmelsene og instruksjonene i denne bruksanvisningen; – øve på vedpinner på bakken eller festet til en bukk for å få nødvendig kjennskap til maskinen og de mest passende kutteteknikkene. For å kjøre maskinen går du frem på følgende måte:

• maskinen må alltid fasthektes i selene, som må brukes på riktig måte (se avsn. 6.1.3);

• Hold godt fast i maskinen med begge hender (venstre hånd på fremre håndtak og høyre hånd på bakre håndtak, uavhengig av om brukeren er venstrehendt). Ikke fjern klippet materiale eller hold fast materialet som skal klippes mens knivbladet er i gang. Forsikre seg om at sikkerhetsknappen er deaktivert når man fjerner det klippede materialet. MERK Under bruk er batteriet beskyttet mot total utlading med en verneinnretning som slår av maskinen og stopper funksjonen.

6.4.1 Arbeidsteknikker

Klipp først hekkens to sider og deretter toppen. MERK Batteriets autonomi (og dermed gressoveraten som kan klippes før opplading) avhenger av ulike faktorer beskrevet i (avsn. 7.2.1).

Hvis det under bruk setter seg fast eller vikler seg inn hekkgreiner i knivbladet:

2. vente til klippeinnretningen har stoppet helt

4. Ta ut materialet som har satt seg fast.NO - 10

6.4.3 Smøring av knivblad under bruk

Hvis skjæreutstyret blir overopphetet under arbeidet, er det nødvendig å smøre knivbladenes innvendige overater (avsn. 7.4). Denne operasjonen må utføres med stoppet maskin og med batteriet fjernet fra setet (avsn. 7.2.2).

Gjør følgende for å stoppe maskinen:

• Slipp opp gasspaken (Fig. 8.A).

• Deaktiver sikkerhetsknappen (avskrudd lys) (Fig. 8.C). Etter å ha stoppet maskinen, tar det ere sekunder før klippeinnretningen stanser. Stopp alltid maskinen: – når du ytter maskinen fra et arbeidsområde til et annet. For å unngå utilsiktet start må aldri ngeren holdes på bryteren under ytting.

6.6.1 Etter bruk med batteri

• Ta ut batteriet (Fig. 15.B) og lad det (avsn. 7.2.2).

• Sett på sverdvernet.

• Kjøl ned motoren før maskinen settes bort til oppbevaring.

• Foreta rengjøring (avsn. 7.3).

• Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte deler, og stram eventuelt til skruer og bolter som har løsnet.

6.6.2 Etter bruk med batterisimulator

1. Plasser bryteren ved batteriryggsekken

på “OFF” (Fig. 7.B);

2. fjern batterisimulatoren fra

batterisimulatoren (Fig.15.I) og fra ryggsekken (g.7.A);

6. la motoren kjøle seg ned før maskinen

settes bort til oppbevaring;

7. foreta rengjøring (avsn. 7.3);

8. Kontroller at ingen deler har løsnet

Sikkerhetsbestemmelsene som skal følges er beskrevet i kap. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer. Før kontroll, rengjøring eller vedlikehold/ innstilling av maskinen:

• Vent til at klippeinnretningen stopper;

• Sett på knivbladvernet, bortsett fra ved inngrep på selve knivbladet.

• Vent til motoren er tilstrekkelig avkjølt;

• Les gjennom instruksjonene;

• Bruk egnede klær, arbeidshansker og vernebriller. Hyppighet og type vedlikeholdsinngrep er oppgitt i "Vedlikeholdstabell". Tabellen vil hjelpe deg med å holde din maskin eektiv og sikker. I tabellen angis de viktigste inngrepene og hvor ofte de skal utføres. Foreta operasjonen i samsvar med det aktuelle intervallet.

• Bruk av reservedeler og tilbehør som ikke er originale og/eller som ikke er riktig montert, kanNO - 11 ha negativ påvirkning på maskinens funksjon og sikkerhet. Produsenten fraskriver seg ethvert ansvar ved skader, ulykker eller lesjoner som skyldes ovennevnte produkter.

• Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere. VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskrevet i denne bruksanvisningen skal foretas av din forhandler eller et spesialverksted.

Batteriets autonomi avhenger av: a. miljøfaktorer som fører til økt energiforbruk: – klipping/reguleringer av hekk som er meget sterk eller fuktig; – klipping/regulering av busker med greiner som ikke er alt for store. b. brukerens oppførsel, som bør unngå: – å slå sagen ofte på og av under arbeidet; – uegnet klippeteknikk i forhold til arbeidet som skal utføres (avsn. 6.4.1). Gjør følgende for å optimere batteriets autonomi:

• klipp hekken når den er tørr;

• bruk en teknikk som er egnet for arbeidet som skal utføres. Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

• kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet;

• Kjøp et batteri som har en større autonomi enn et standardbatteri (avsn. 15,1).

7.2.2 Fjerning og opplading av batteriet

2. fjern batteriet fra maskinen (Fig. 15.B) eller fra

med spenning som oppgitt på typeskiltet.

5. Sørg alltid for å lade batteriet helt som forklart

i batteriets bruksanvisning. MERK Batteriet har et vern som hindrer lading hvis romtemperaturen ikke er mellom 0 og +45 °C. MERK Batteriet kan lades når som helst, også delvis, uten fare for at det skades.

7.2.3 Tilbakemontering av batteriet på

maskinen Når ladingen er fullført:

1. Fjern batteriet (Fig. 18.A) i batterisetet (Fig.

18.B) (unngå å ha batteriet på lading lenge når det er fulladet);

2. koble batteriladeren (Fig. 18.C) fra strømnettet;

3. sett inn batteriet på plass i maskinen (Fig.

19.B) eller i et av rommene i batteriryggsekken (Fig. 6) (hvis installert);

4. skyv batteriet helt inn til man hører et "klikk"

Rengjør maskinen nøye for støv og skitt hver gang den har vært i bruk.

• Hold maskinen, spesielt motoren, fri for løv, grener eller overødig fett for å redusere risikoen for brann.

• Rengjør alltid maskinen etter bruk med en ren klut fuktet med nøytralt rengjøringsmiddel.

• Fjern alle spor av fuktighet med en ren og myk klut. På lang sikt kan fuktighet forårsake elektrisk støt.

• Ikke bruk aggressive rengjøringsmidler eller løsemidler for å rengjøre plastdelene eller håndtakene.

• Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.

• For å unngå overoppheting og skader på motoren eller batteriet må grillene på kjøleluftinntaket alltid holdes rene og frie for skitt.

7.4 RENGJØRING OG SMØRING

AV KLIPPEINNRETNINGEN Etter hver arbeidsøkt, anbfales det å rengjøre og smøre knivbladene, for å øke eektiviteten og levetiden: Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt.

• Sett gressklipperen i rett posisjon og godt plantet på bakken.

• Rengjør knivbladene med en tørr klut og bruk en børste i tilfelle hardsittende skitt.

• Hold bolter, skruer og mutrer trukket godt til, for å være sikker på at maskinen alltid er sikkert å bruke.

• Kontroller jevnlig at håndtaket er festet skikkelig.

KLIPPEINNTRENINGEN Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt. Hvis de brukes i henhold til forskriftene, trenger ikke knivbladene noe vedlikehold eller slipeinngrep.

Knivbladene skal kun slipes når klippekapasiteten avtar og greinene ofte setter seg fast. Av sikkerhetsmessige årsaker bør slipingen og balanseringen utføres av et spesialverksted med egnet kompetanse og utstyr til oppgaven, for å unngå at knivbladet skades eller blir farlig å bruke. Et knivblad med slitte egger må aldri slipes, men byttes ut.

Knivbladet må aldri repareres. Det må byttes ut ved første tegn til ødeleggelse eller hvis slipegrensen er overskredet. Av sikkerhetsmessige årsaker bør utskiftningen utføres av et spesialverksted. I denne maskinen skal det brukes knivblader med artikkelnummeret oppgitt i tabellen Tekniske data. På grunn av produktutvikling kan knivbladene nevnt i Teknisk Datatabell med tiden blir erstattet av andre med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

VIKTIG Sikkerhetsbestemmelsene som skal følges under lagring er beskrevet i avsn. 2. Disse bestemmelsene må nøye overholdes for å unngå alvorlige risikoer eller farer.

1. Fjern batteriet fra setet og sørg for at det

3. Vent til motoren er tilstrekkelig avkjølt;

4. Foreta rengjøring (avsn. 7.3).

5. Kontroller at ingen deler har løsnet eller

– på et tørt sted; – beskyttet mot dårlig vær; – utilgjengelig for barn; – pass på å fjerne nøkler eller redskaper brukt til vedlikeholdet.

9.2 LAGRING AV BATTERIET

Batteriet må oppbevares på et skyggefylt og kjølig sted uten fuktighet. MERK I lengre perioder ute av bruk, må man lade opp batteriet hver 2. måned for å forlenge levetiden.

10. FLYTTING OG TRANSPORT

Gjør følgende hver gang maskinen skal yttes, løftes, transporteres eller skråstilles:

• Vent til at klippeinnretningen stopper;

• Ta ut batteriet og sett det til lading;

• Sett på knivbladvernet;

• Vent til motoren er tilstrekkelig avkjølt;

• Bruk kraftige arbeidshansker;

• Hold fast i maskinen med kun håndtakene, og rett sverdet i motsatt retning av bevegelsesretningen. Gjør følgende ved transport av maskinen på et kjøretøy:

• fest maskinen skikkelig med tau eller festestropper under transporten;

• plasser maskinen slik at den ikke utgjør en fare for noen.NO - 13

11. SERVICE OG REPARASJONER

Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvaliserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

• Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.

• Autoriserte serviceverksteder bruker utelukkende originale reservedeler. Originale reservedeler og tilbehør har blitt utviklet spesikt for disse maskinene.

• Uoriginale reservedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.

• Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsinnretningene en gang i året.

12. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeil. Brukeren må nøye følge alle vedlagte instruksjoner. Garantien dekker ikke feil som skyldes:

• Manglende kjennskap til vedlagt dokumentasjon.

• Feil eller upassende bruk og montering.

• Bruk av uoriginale reservedeler.

• Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten. Dessuten dekker garantien ikke:

• Normal slitasje av forbruksmaterialer som klippeinnretninger og sikkerhetsbolter.

• Normal slitasje. Kjøperen er beskyttet av gjeldende lover. Kjøperens lovfestede rettigheter kan ikke på noen måte begrenses av denne garantien.

13. VEDLIKEHOLDSTABELL

Inngrep Hyppighet Merknader MASKIN Kontroll av alle fester Før hver bruk avsn. 7.5 Sikkerhetskontroller / Kontroll av betjeningsutstyr Før hver bruk avsn. 6.2 Kontroller stengenes feste Før hver bruk 4.3, 4.4 Kontroll av batteriets ladestatus Før hver bruk * Lading av batteriet Etter hver bruk avsn. 7.2.2

Rengjøring av maskinen og motoren Etter hver bruk avsn. 7.3 Rengjøring og smøring av klippeinnretningen Etter hver bruk avsn. 7.4 Kontroll av eventuelle skader som nnes på maskinen. Kontakt eventuelt et autorisert servicesenter. Etter hver bruk - Kontroll av klippeinnretningen Etter hver bruk avsn. 8.1.1 Sliping av klippeinnretningen - avsn. 8.1.2

Bytte av klippeinnretningene - avsn. 8.1.3

• Se håndboken for batteri/batterilader. ** Inngrep som må utføres av forhandleren eller et spesialverkstedNO - 14

under arbeidet. Batteriet er ikke satt riktig inn. Forsikre deg om at batteriet er korrekt satt på plass (avsn. 7.2.3). Ødelagt maskin Ikke bruk maskinen, ta ut batteriet og ta kontakt med et Servicesenter.

overopphetes under arbeidet Utilstrekkelig smøring av knivblader Stopp maskinen, vent på at klippeinnretningen stopper, fjern batteriet, smør knivbladene (avsn.7.4)

kommeri kontakt med et fremmedlegeme. - Stopp maskinen, fjern batteriet og gjør følgende: – Kontroller skadene; – Kontroller om det nnes deler som har løsnet, og stram dem; – Bytt ut eller reparer de ødelagte delene med nye deler med tilsvarende egenskaper.

8. Man registerer støy og/eller

vibrasjoner under arbeidet Løse eller skadde deler Stopp maskinen, fjern batteriet og gjør følgende: – Kontroller skadene; – Kontroller om det nnes deler som har løsnet, og stram dem; – Bytt ut eller reparer de ødelagte delene med nye deler med tilsvarende egenskaper.

9. Det ryker fra maskinen ved bruk

er utilstrekkelig Tunge driftsforhold med økt energiforbruk strømopptak Optimaliser arbeidet (avsn. 7.2.1). Batteriet er utilstrekkelig ut fra driftsbehovene Bruk et annet eller et større batteri (avsn. 15.1). Forringelse av batteriets kapasitet Kjøp et nytt batteri.NO - 15

ikke batteriet Batteriet er ikke satt riktig inn i batteriladeren Kontroller om det er korrekt satt inn (avsn. 7.2.3). Uegnede miljøforhold Ladingen må utføres i et miljø med egnet temperatur (se batteriets/ batteriladerens bruksanvisning). Kontaktene er skitne Rengjør kontaktene. Mangel på spenning til batteriladeren Kontroller at støpslet er satt inn og at det er spenning til stikkontakten. Batteriladeren er defekt Bytt ut med original reservedel. Se batteriets/batteriladerens bruksanvisning hvis problemet vedvarer. Hvis problemene fortsetter etter at du har utført disse forbedringsforslagene, må du ta kontakt med forhandleren.

Det nnes batterier med ulik kapasitet for å tilpasse spesikke driftsbehov (Fig.20). Se tabellen “Tekniske data” for godkjente batterier for denne maskinen.

Enhet til bruk for lading av batteriet: hurtig (Fig. 21.A), standard (Fig. 21.B).

15.3 BATTERIRYGGSEKK

Enhet som gjør det mulig å romme to batterier og gir elektrisk strøm som er nødvendig for drift av maskinen. Den leveres av maskinens koblingsledning (Fig. 1.L) og en bryter (Fig. 7.B) som gjør det mulig å velge et av de to batteriene (posisjon “1” og “2”) og “OFF”.

2. Erklærer på eget ansvar at
