РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PH 700e STIGA

[2] Захранващо напрежение МАКС

[3] Захранващо напрежение НОМИНАЛНО

[4] Скорост без натоварване

[5] Скорост на ножа

[4] Дължина на ножа

[7] Време на спиране на ножа

[8] Код на инструмента за рязане

[9] Тегло без блока на акумулатора

[10] Измерено ниво на акустична мощност

[11] Измервателна грешка

[12] Ниво на измерена акустична мощност

[13] Гарантирано ниво на звукова мощност

[14] Ниво на вибрации

[15] - Предна ръкохватка

[16] - Задна ръкохватка

[17] ПРИНАДЛЕЖНОСТИ ПО ЗАЯВКА

[19] Зареждане на акумулатора

[20] Раница за помещаване на акумулатора

[21] Симулатор на акумулатор

(*) Използването на този акумулатор е позволено само с Раница за помещаване на акумулатора. Забранено е поставянето на акумулатора в гнездото върху машината.

а) ЗАБЕЛЕНЖКА: декларираната обща стойност на вибрации и измерена придържайки се към стандартизиран метод на изпитване и може да се използва за правене на сравнение между един и друг инструмент. Общата стойност на вибрации може да се използва и за предварителна оценка на излагането.

ПРЕДУПРЕЖДЕНИЕ: възникване на вибрации при реалното използване на инструмента може да бъде различна от общата декларирана стойност, в зависимост от начините на използване на инструмента. Поради това е необходимо по време на работа да се вземат следните предпазни мерки целящи предпазването на оператора: носете ръкавици по време на използването, ограничете времената на използване на машината и намалете времената, през които се държи натиснат лоста за управление на ускорителя.

[1] BS - TEHNIČKI PODACI

[2] MAKS. napon napajanja

[3] NOMINALNI napon napajanja

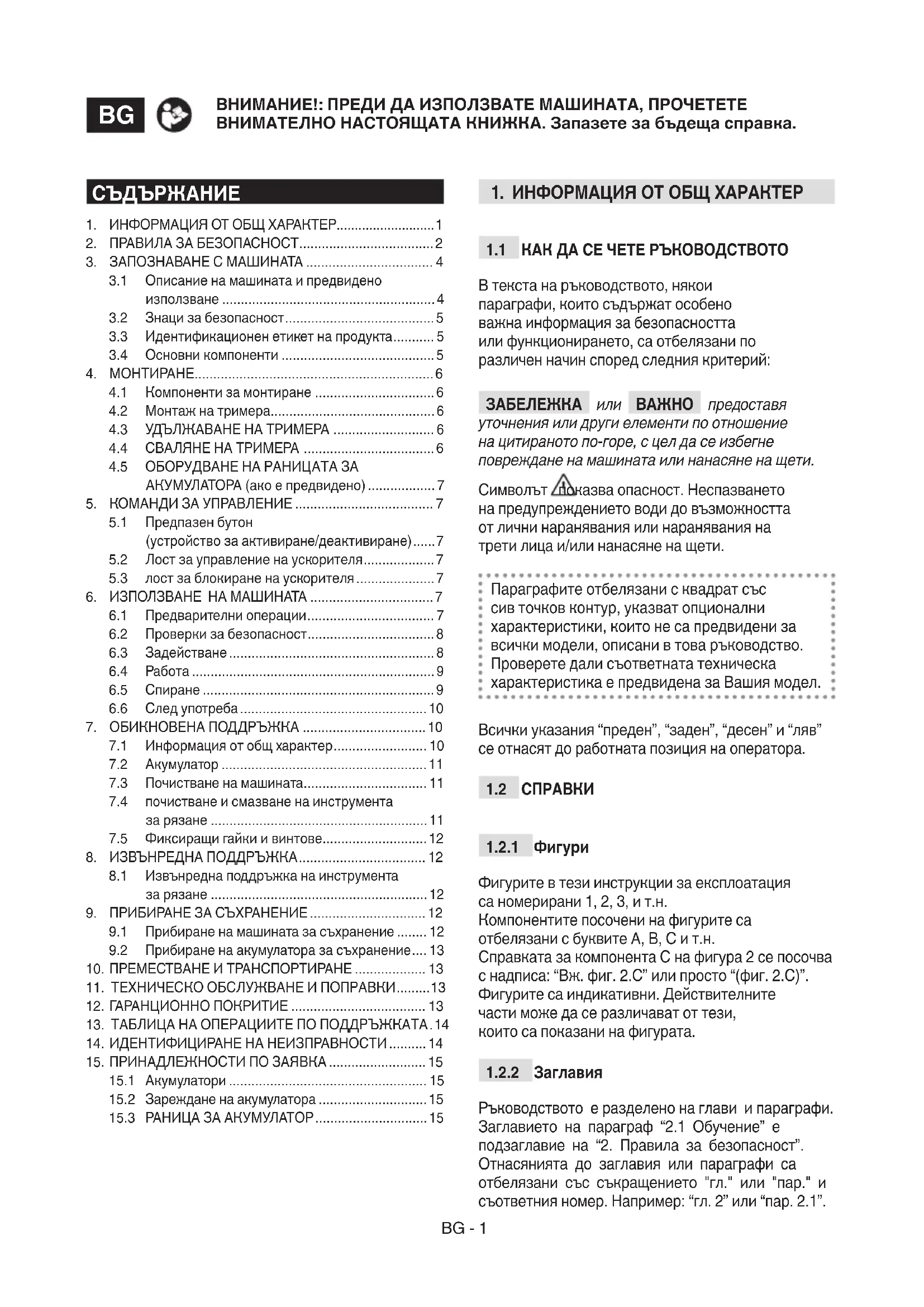

3.1 Описание на машината и предвидено използване ....4
3.2 Знаци за безопасност....5
3.3 Идентификационен етикет на продукта...... 5
3.4 Основни компоненти 5

1. МОНТИРАНЕ....6

4.1 Компоненти за монтиране ......6
4.2 Монтаж на тримера....6
4.3 УДЪЛЖАВАНЕ НА ТРИМЕРА 6
4.4 СВАЛЯНЕ НА ТРИМЕРА 6
4.5 ОБОРУДВАНЕ НА РАНИЦАТА ЗА АКУМУЛАТОРА (ако е предвидено)...... 7

5.1 Предпазен бутон (устройство за активиране/деактивиране)......7
5.2 Лост за управление на ускорителя....7
5.3 лост за блокиране на ускорителя....7

1. ИЗПОЛЗВАНЕ НА МАШИНАТА 7

6.1 Предварителни операции....7
6.2 Проверки за безопасност......8
6.3 Задействане 8
6.4 Работа....9
6.5 Спиране 9
6.6 След употреба....10

7.1 Информация от общ характер.... 10
7.2 Акумулатор 11
7.3 Почистване на машината.... 11
7.4 почистване и смазване на инструмента за рязане .... 11
7.5 Фиксиращи гайки и винтове.....12

1. ИЗВЪНРЕДНА ПОДДРЪЖКА.... 12

8.1 Извънредна поддръжка на инструмента за рязане .... 12

9.1 Прибиране на машината за съхранение ..... 12
9.2 Прибиране на акумулатора за съхранение.... 13

В текста на ръководството, някои параграфи, които съдържат особено важна информация за безопасността или функционирането, са отбелязани по различен начин според следния критерий:

ЗАБЕЛЕЖКА или ВАЖНО предоставя уточнения или други елементи по отношение на цитираното по-горе, с цел да се избегне повреждане на машината или нанасяне на щети.

Символът показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети.

Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел.

Всички указания "преден", "заден", "десен" и "ляв" се отнасят до работната позиция на оператора.

1.2 СПРАВКИ

1.2.1 Фигури

Фигурите в тези инструкции за експлоатация са номерирани 1, 2, 3, и т.н.

Компонентите посочени на фигурите са отбелязани с буквите А, В, С и т.н.

Справката за компонента С на фигура 2 се посочва с надписа: "Вж. фигур. 2.С" или просто "(фиг. 2.С)".

Фигурите са индикативни. Действителните части може да се различават от тези, които са показани на фигурата.

1.2.2 Заглавия

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията до заглавия или параграфи са отбелязани със съкращението "гл." или "пар." и съответния номер. Например: "гл. 2" или "пар. 2.1".

⚠️ Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с машината. Неспазването на описаните по-долу инструкции може да причини електрически удари, пожари и/или сериозни наранявания.

Запазете всички предупреждения и инструкции за бъдещи справки.

Терминът „електрически инструмент“, цитиран в предупрежденията, се отнася за вашата машина със захранване от електрическата мрежа (с кабел) или с акумулаторно захранване (без кабел).

1) Безопасност на работната зона

a) Поддържайте чиста и добре осветена работната зона. Тъмни зони и неподредени зони, улесняват възникването на инциденти.
b) Не използвайте електрическия инструмент в среда с риск от експлозия, там където има запалими течности, газове или прах. Електрическите инструменти създават искри, които може да подпалят прах или пари.
с) Дръжте далеч децата и присъстващите, когато използвате електрически инструмент. Разсейването може да причини загуба на контрол.

a) Щепселите на електрически инструмент трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте преходни щепсели с електрически инструменти, снабдени със заземяване. Немодифицираните щепсели и отговарящите контакти ще намалят риска от електрически удар.
b) Избягвайте контакт на тялото със за- земени повърхности или свързани към заземяване като тръби, радиатори, кух- ненски печки, хладилници. Има повишен risk от електрически удар, ако тялото ви е в контакт със заземени повърхности или свързани към заземяване.
с) Не излагайте електрическите инструменти на дъжд или на влага. Проникването на вода в електрически уред увеличава риска от електрически удар.

d) Не злоупотребявайте с кабела. Никога не използвайте кабела, за да транспортирате, дърпате или изключвате електрическия инструмент. Съхранявайте кабела далеч от източници на топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели повишават риска от електрически удар.
e) Когато използвате електрически инструмент на открито, използвайте удължителен кабел, подходящ за употреба на открито. Използването на кабел, подходящ за употреба на открито, намалява риска от електрически удар.
f) Ако е неизбежно да използвате електрически инструмент на влажно място, използвайте захранване, защитено от устройство за остатъчен ток (RCD). Използването на RCD намалява риска от електрически удар.

a) Бъдете винаги внимателни, контроли- райте това, което се върши и мислете разумно, когато използвате електри- чески инструмент. Не използвайте електрически инструмент, когато сте уморени или под въздействието на нар- котици, алкохол или лекарства. Момент невнимание, докато се използва електри- чески инструмент, може да причини сери- озни лични наранявания.
b) Използвайте предпазни дрехи. Слагайте винаги предпазни очила. Употребата на лични предпазни средства като маски против прах, обувки против подхлъзване, защитни каски или наушници за слуха, намалява личните наранявания.
с) Избягвайте случайното включване. Убедете се, че уредът е изключен пре-ди да поставите акумулаторните батерии, да хважате или да транспортирате електрическия уред. Транспортирането на електрически уред с пръст върху пре-късвача или монтирана акумулаторна ба-терия с прекъсвач в позиция „ON“ („ВКЛ“) улеснява инцидентите.
d) Отстранете всички ключове или инструменти за настройка, преди да включите електрическия инструмент. Ключ или инструмент, оставащ в контакт с въртяща се част, може да доведе до лични наранявания.
e) Не губете равновесие. Запазвайте вина- ги подходящи опора и равновесие. Това позволява да имате по-голям контрол над инструмента в неочаквани ситуации.
f) Обличайте се подходящо. Не обличайте широки дрехи или украшения. Дръжте на разстояние от движещите се части

носите си, дрехите и ръкавиците. Широки дрехи, украшения или дълги коси може да се оплетат в движещите се части.

g) Ако има инструменти за свързване към системи за извличане и събиране на прах, убедете се, че са свързани и използвани по подходящ начин. Употребата на тези инструменти може да намали рисковете, свързани с прахта.

h) Не позволявайте вашето запознаване с машината, дължащо се на честата й употреба, да ви направи твърде уверени, за да пренебрегнете принципите за безопасност. Едно небрежно действие може да причини сериозни наранявания за част от секундата.

4) Употреба и съхранение на електрическия инструмент

a) Не претоварвайте електрически ин- струмент. Използвайте подходящия за работата електрически инструмент. Подходящият електрически инструмент ще извърши най-добре и най-безопасно рабо- тата, на скоростта, за която е проектиран.

b) Не използвайте електрическия инструмент, ако превключвателят не е в състояние да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от превключвателя, е опасен и трябва да бъде поправен.

с) Махнете акумулаторната батерия от нейното гнездо, преди да извършвате каввато и да е настройка или смяна на принадлежности, или преди да прибете електрическия инструмент. Тези превантивни мерки за безопасност намаляват риска от случайно задвижване на електрическия инструмент.

d) Прибирайте за съхранение неизползваните електрически инструменти извън обсега на деца и не позволявайте използването на електрическия инструмент от хора, които не са запознати със самия инструмент и с тези инструкции. Електрическите инструменти са опасни в ръцете на незапознати потребители.

e) Грижете се за поддръжката на електрическите инструменти. Убедете се, че подвижните части са изравнени и свободни при движението, че няма счупени части или друго условие, което може да въздейства на работата на електрическия инструмент. В случай на повреди, електрическият инструмент трябва да бъде поправен преди използването му. Много инциденти са предизвикани от лоша поддръжка.

f) Поддържайте наточени и чисти режещите части. Подходящата поддръжка на режещите части, с добре наточени резци, ги прави по-малко податливи на блокиране и по-лесни за контролиране.

g) Използвайте електрическият инструмент и съответните принадлежности съгласно предоставените инструкции, като имате предвид условията на работа и вида на извършваната работа. Използването на електрическия инструмент за операции различни от тези предвидени-те, може да предизвика опасни ситуации.

h) Поддържайте дръжните/ръкохватките сухи,чисти и без следи от масло и грес. Хлъзгавите дръжки/ръкохватки не позволяват безопасна работа и безопасно управление на инструмента в непредвидени ситуации.

5) Използване и предпазни мерки за из- ползване на акумулаторните инструмен- ти

a) Зареждайте само със съответното за- рядно устройство, което е посочено от производителя. Зарядно устройство подходящо за дадена група акумулаторни батерии, може да причини риск от пожар, ако се използва за други групи акумулатор- ни батерии.

b) Използвайте електрическите уреди само с подходящи за тях акумулаторни батерии. Използването на каквато и да било друга група акумулаторни батерии, може да създаде риск от наранявания и пожари.

с) Когато групата акумулаторни батерии не се използва, е необходимо да се съхранява далеч от други метални предмети като монети, ключове, пирони, винтове и други малки метални предмети, които могат да създадат връзка между две клеми. Късо съединение на клемите на акумулаторните батерии може да предизвика изгаряния или пожари.

d) Ако се намира в лошо състояние, акумулаторната батерия може да изпуска електролит: избягвайте какъвто и да било контакт. При случаен контакт, изплакнете незабавно с вода. Ако течността влезе в контакт с очите, потърсете незабавно лекарска помощ. Изтеклия от акумулаторната батерия електролит, може да предизвика раздразнения или изгаряния.

e) Не използвайте повреден или модифициран блок от акумулаторни батерии, както и модифициран или повреден инструмент. Повредените или модифицира- ни акумулаторни батерии могат да проявят

непредсказуемо поведение, с произтичащите от това пожар, експлозия или риск от нараняване.

f) Не излагайте блока от акумулаторни батерии при наличие на огън или прекомерни температури. Излагането на огън или температури по-високи от 130°C може да причини експлозии. БЕЛЕЖКА. Температурата от „130°C“ може да бъде заменена с температурата от „265°F“.
g) Следвайте всични инструкции за зареждане и не зареждайте акумулаторната батерия извън температурния диапазон, посочен в инструкциите.

Неправилното зареждане или зареждане при температури извън посочения температурен диапазон може да повреди акумулаторната батерия и да увеличи риска от пожар.

6) Сервиз

a) Давайте електрическия инструмент за поправка само на квалифициран персонал, като се използват само оригинални резервни части. Това позволява да се поддържа безопасността на електрическия инструмент.
b) Никога не поправяйте повредени акумулаторни батерии. Поддръжката на акумулаторните батерии трябва да се извършва само от производителя или оторизирани доставчици, които предоставят тази услуга.

а) Дръжте всички части на тялото далеч от ножа. Не отстранявайте отрязаният материал или задръжте материала за рязане, когато ножовете се движат. Ножовете продължават да се движат и след изключване на превключвателя. Момент на разсейване по време на използване на тримера за жив плет може да предизвика тежки телесни наранявания.
b) Преместете тримера за жив плет, като го държите за дръжката с неподвижен нож и внимавате да не задействате който и да е превключвател на захранването. Правилното транспортиране на тримера за жив плет намалява риска от непреднамерено стартиране и последващи телесни наранявания, причинени от ножовете.
с) Когато транспортирате или прибирате за съхранение тримера за жив плет, винаги монтирайте покритието на ножа. Правилното преместване на тримера за жив плет намалява

риска от телесни наранявания, дължащи се на ножовете.

d) Когато отстранявате заседнал материал или обслужвате инструмента, уверете се, че всични превключватели са изключени, както и че акумулаторните батерии са махнати или разначени. Неочаквано задействане на тримера за жив плет по време на почистване на заседнал материал или по време на поддръжка може да доведе до сериозни телесни наранявания.
e) Дръжте тримера за жив плет само за изолирани повърхности на ръкохватките, тъй като ножът може да влезе в контакт със скрити кабели. Ножовете, които влизат в контакт с кабел "под напрежение" могат да поставят "под напрежение" изложените метални части на три-мера за жив плет и да предизвикат електрически удар на оператора.
f) Дръжте всички захранващи кабели и кабели далеч от зоната на рязане. Силовите/захранващите кабели могат да бъдат скрити в плет или храсти и да бъдат случайно прерязани от ножа.
g) Не използвайте тримера за жив плет при лошо време, особено ако има опасност от мълнии. Това намалява риска от поразяване от мълния.
h) За да намалите риска от токов удар, никога не използвайте тример за жив плет в близост до никоя линия на захранване.

Контактът с електрически линии или използването в близост до тях може да причини сериозни наранявания или токов удар, което да доведе до смърт.

i) Винаги използвайте две ръце, когато из- ползвате тримера за жив плет. Дръжте три- мера за жив плет с две ръце, за да избегнете загуба на контрол.
j) Винаги носете защитна каска, когато из- ползвате тример за жив плет. Падащите отломки могат да причинят сериозни телесни наранявания.

В случай на счупвания или инциденти по време на работа, спрете незабавно мотора и отдалечете машината, за да не предизвикате допълнителни щети; в случай на инциденти с лични увреждания или инциденти с трети лица, активирайте незабавно процедурите за бърза медицинска помощ, които са най-подходящи за създалата се ситуация и се обърнете към здравна служба за необходимото лечение. Отстранете старателно евентуални отпадъци, които могат да нанесат щети или увреждания на хора или животни, ако не бъдат забелязани.

Продължителното излагане на вибра- ции може да доведе до увреждания и нев-

роваскуларни разстройства (познати и като «Синдром на Рейноуд» или «бяла ръка»), особено при страдащите от цирнулаторни нарушения. Симптомите може да засягат ръцете, китките, пръстите и се проявяват със загуба на чувствителността, изтръпване, сърбеж, болка, загуба на цвят или структурни промени на кожата. Тези ефенти може да се усилият от ниските температури на околната среда и/или от прекалено стискане на дръжките/ръкохватките. При проява на симптомите, трябва да се намали времето на употреба на машината и да се посъветвате с лекар.

Извършването на правилна поддръжка и прибiranе за съхранение, запазва безопасността на машината и нивото на нейната производителност.

• При спиране на машината за поддръжка, проверка, прибиране за съхранение или модифициране на принадлежност, изключете мотора, изключете машината от електрическата мрежа и се уверете, че всички движещи се части са напълно спрени.
• Оставете машината да изстине, преди да извършвате каквито и да било проверки, настройки, както и преди да я приберете за съхранение.
• Поддържайте машината грижливо и я съхранявайте чиста и на сухо място, недостъпно за деца.
• Никога не използвайте машината с износе- ни или повредени части. Повредените или износените части трябва да бъдат замене- ни и никога да не се поправят. Използвайте само оригинални резервни части
• За да се намали опасността от пожар, не оставяйте съдове с остатъчен материал в помещението.

⚠️ Нивото на шум и вибрации, указано в настоящите инструкции, представлява максимальните стойности при употреба на машината. Ползването на разцентрован елемент за рязане, прекалено високата скорост на движение, липсата на поддръжка, влияят чувствително на отделянето на шум и вибрации. Необходимо е, следователно, да се предприемат превантивни мерки за отстраняване на възможни щети, дължащи се на висок шум и вибрации; погрижете се за поддръжка на машината, слагайте антифони, правете паузи по време на работа.

Следните правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжка с инструкции за зарядното устройство.

• За зареждане на акумулаторните батерии използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядно устройство може да причини електрически удар, прегряване или преливане на корозионна акумулаторна течност.
• Използвайте само акумулаторни батерии, специално предвидени за Вашия уред. Използването на други акумулаторни батерии може да предизвика нараняване и опасност от пожар.
• Съхранявайте неизползваните акумулаторни батерии далеч от кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите може да доведе до изгаряне или пожари.
• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане, зарядното устройство се загрява и може да причини пожар.
• По време на транспортиране на акумулаторните батерии, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

2.5 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не трябва да се изхвърлят в боклука, а трябва да се събират разделно и да се предават в специалните пунктове, където ще се погрижат за рециклиране на материалите.
• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали след рязане.
• В момента на изваждане от употреба, не захвърляйте машината в околната среда, а се обърнете към събирателен пункт, съгласно действащите местни разпоредби.

Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/UE за отпадъците от електрически и електронни апарати и влизането й в действие в съот-

ветствие с националното законодательство, изхабените електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могат да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с продавача на машината.

Li-ion

В края на техния полезен жизнен цикъл, изхвърлете акумулаторните батерии като подходите с необходимото внимание за опазване на околната среда. Акумулаторната батерия съдържа материал, който е опасен за Вас и околната среда. Тя трябва да се свали и предаде отделно в приемателен пункт, който приема литиево-йонни акумулаторни батерии.

Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на на замърсяването на околната среда и намалява използването на суровини.

3. ЗАПОЗНАВАНЕ С МАШИНАТА

Тази машина е градинско оборудване и по-точно акумулаторен преносим тример за жив плет.

Машината се състой основно от двигател, който задвижва един инструмент за рязане.

Операторът може да задейства основните команди, като се намира винаги на безопасно разстояние от режещия инструмент.

Тази машина е проектирана и изработена за:

• рязане и подравняване на храсти и жив плет, състоящ се от храсти с малки клонки;
• използване само от един оператор.

3.1.2 Неуместно използване

Всякакво друго използване, различно от това цитираното по-горе, може да се окаже опасно и да причини щети на хора и/или предмети. В неподходящата употреба се включват (като неизчерпателен пример):

• рязане на трева и особено в близост до бордюри;
• раздробяване на материали за компост;
• резитба;
• използване на машината с инструмент за рязане над линията на рамената;
• използване на машината за рязане на материали, които не са от растителен произход;
• Използването на устройства за рязане, различни от тези изложените в таблица "Технически данни". Опасност от сериозни рани и наранявания;
• използване на машината от повече от един човек.

ВАЖНО Неуместното използване на машината води до отпадане на гаранцията и отхвърляне на каквато и да е отговорност на Производителя, като разходите произтичащи от нанесени щети или нараняване на самия потребител или на трети лица, са за сметка на потребителя.

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, тоест непрофесионални оператори. Тази машина е предназначена да се използва като хоби.

На машината са поставени различни символи (фиг. 2). Тяхната функция е тази, да припомнят на оператора какво поведение трябва да предприеме, за да използва машината с нужното внимание и предпазливост.

Ако машината се използва неправилно, може да се окаже опасна за Вас и за другите.

ВНИМАНИЕ! Преди да използвате тази машина, прочетете ръководството с инструкции.

Използвайте предпазни средства за глава и очила

Носете плътни работни ръкавици и обувки против подхлъзване.

Не излагайте машината на дъжд (или на влага)

Опасност от порязвания! Дръжте ръцете и краката си далеч от ножовете.

ОПАСНОСТ ОТ ИЗЛИТАЩИ ПРЕДМЕТИ! Обърнете внимание на евентуални излитания на материали, предизвикани от инструмента за рязане, които могат да причинят тежки наранявания на хора или предмети.

ОПАСНОСТ ОТ ИЗЛИТАЩИ ПРЕДМЕТИ! По време на използване на машината отдалечете на поне 15 м. всички хора или домашни животни!

ВАЖНО Повредените или нечетливите стикери трябва да се заменят с нови. Поискайте нови етикети от Вашия серверен център.

3.3 ИДЕНТИФИКАЦИОНЕН ЕТИКЕТ НА ПРОДУКТА

На идентификационния етикет са посочени следните данни (Фиг. 1):

1. Ниво на звукова мощност
2. Маркировка за съответствие
3. Месец / Година на производство
4. Вид машина
5. Сериен номер
6. Име и адрес на производителя
7. Код на артикула
8. Захранващо напрежение

Препишете идентификационните данни на машината на съответните места на етикета, който се намира отзад на корицата на ръководството.

ВАЖНО Използвайте идентификационните данни, които са посочени на идентификационния етикет на продукта всеки път, когато се свързвате с оторизирана работилница.

ВАЖНО Пример на декларацията за

съответствие се намира на последните страници на ръководството.

3.4 ОСНОВНИ КОМПОНЕНТИ

Машината е изградена от следните основни компоненти, на които отговаря следната функционалност (Фиг.1):

A. Двигател: предава движението на инструмента за рязане.
В. Лост за управление: на него се намират основните команди за ускоряване.
С. Задна ръкохватка: опорна ръкохватка, разположена в задната част на лоста за управление. Хваша се с дясната ръка.
D. Предна ръкохватка: опорна ръкохватка, разположена на лоста за управление. Хваша се с лявата ръка
E. Trимер за жив плет: инструмент предназначен за отрязване на клони и листа на дървета. Доставя се вече монтирано на съответната щанга.
F. Предпазни ремъци и колани: в случая са изработени от специална тъкан и преминават над рамото и подпомагат за издържане на теглото на машината по време на работа.
G. Нож (Инструмент за рязане): инструмент, предназначен за рязане на растителност.
Н. Защита на резеца (ножа) (използва се при транспортиране и преместване на машината): предпазва от неволни контакти с инструментите за рязане, които могат да причинят тежки наранявания.
I. Акумулатор (ако не е доставен с машината, вж. гл.15 "принадлежности по заявка"): устройство, което доставя електрическа енергия на инструмента; неговите характеристики и правилата за употребата са описани в отделно ръководство.
J. Зарядно устройство (принадлежност, която се доставя по заявка, пар. 15.2): устройство, което се използва за зареждане на акумулатора; неговите характеристики и правилата за употребата са описани в отделно ръководство. Предлагат се два модела зарядни устройства: J1 (бързо зарядно устройство); J2 (стандартно зарядно устройство).
К. Раница за акумулатор (принадлежност по заявка, пар.15.3): приспособление, което позволява поставянето на акумулаторите.
L. Свързващ кабел: кабел, който позволява да свържете машината към раницата за акумулатора.
М. Симулатор на акумулатор (принадлежност по заявка, пар.15.4): Устройство, което се поставя в отделението на машината и позволява използването на раницата за акумулатора.

4. МОНТИРАНЕ

⚠️ Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Заради складирането и транспорта, някои компоненти на машината немогат да бъдат сглобени във фабриката, а трябва да бъдат монтирани след свалянето на опаковката, като се следват следните инструкции.

⚠️ Разопаковането и завършването на монтажа трябва да се извърши върху равна и здрава повърхност, с достатъчно пространство за движение на машината и преместване на опаковките, като използвате винаги подходящи инструменти. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел "МОНТАЖ".

4.1 КОМПОНЕНТИ ЗА МОНТИРАНЕ

В опаковката са включени компонентите за монтаж.

4.1.1 Разопаковане

1. Отворете опаковката внимателно, като внимавате да не загубите компонентите.
2. Вижте за справка документацията, която е поставена в кутията, включително и настоящите инструкции.
3. Извадете от кутията всички немонтирани компоненти.
4. Извадете машината от кутията.
5. Унищожете кутията и опаковките в съответствие с местните разпоредби.

⚠️ Преди да извършите монтажа, проверете дали акумулатора не е поставен в неговото гнездо.

• Вкарайте лоста за управление (Фиг. 3.А) в тримера за жив плет (Фиг. 3.В).
• Плъзнете пръстена (Фиг. 3.С) нагоре и го завъртете по посока на часовниковата стрелка до пълното затягане.

⚠️ Проверявайте периодично връзките/съединенията, за да се уверите, че са затегнати добре.

4.3 УДЪЛЖАВАНЕ НА ТРИМЕРА

- Разхлабете ръчката (Фиг. 4.А) като следвате посоката указана от стрелката - отключен катинар;

• дръпнете или избутайте щангата (Фиг. 4.В) до постигане на желаната дължина;
• при завършване на регулирането, затегнете добре ръчката като следвате посоката указана от стрелката - заключено катинарче.

⚠️ Проверявайте периодично връзките/съединенията, за да се уверите, че са затегнати добре.

4.4 СВАЛЯНЕ НА ТРИМЕРА

- За да свалите тримера за жив плет (Фиг. 3.В), облегнете на земята лоста за управление (Фиг. 3.А), разхлабете пръстена (Фиг. 3.С) и демонтирайте тримера за жив плет.

Раницата за акумулатора пристига вече сглобена (Фиг.1.К) и може да се откачи от опората на тирантите (Фиг. 5) и да се транспортира на ръка.

За да откачите рааицата за акумулатора, натиснете двата горни бутона (Фиг. 5.А).

Гнездата на акумулаторите се намират върху двете страни на раницата (Фиг. 6) На дясната страна на раницата са разположени:

• кабелен контакт (Фиг. 7.А);
• селектор на акумулатора (фиг. 7.В);
- USB контакт, който служи за зареждане на други устройства (напр. мобилни телефони) (Фиг. 7.С).

За да се избегне наличието на свободен кабел, има проходи и от двете страни, а също и в задната част, през които може да се прекара захранващия кабел.

Натискайки този бутон се активира и деактивира електрическата верига на машината (Фиг. 8.С).

Светещ светодиод: електрическата верига на машината е активирана.

Машината е готова за използване.

И двата светодиода светят:

Изгаснали светодиоди: електрическата верига е напълно деактивирана.

ВАЖНО По време на премествания,

никога не поставяйте пръста

върху бутона, за да се избегнат случайни задействания.

Иконата “Внимание” (Фиг. 8.Е) светва в случай на авария на машината (вижте за справка таблицата “Идентифициране на неизправности”, пар. 14).

Лоста за управление на ускорителя (Фиг.8.A) позволява задействането на инструмента за рязане. Задействането на лоста за управление на ускорителя (Фиг. 8.A) е възможно само, ако се натисне лоста за блокиране на ускорителя (Фиг. 8.B-M).

Лоста за блокиране на ускорителя (Фиг. 8.В-М) позволява задействане на лоста за управление на ускорителя (Фиг. 8.А).

6. ИЗПОЛЗВАНЕ НА МАШИНАТА

ВАЖНО Нормите за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Преди започване на работа трябва да се извършат серия от проверки и операции, за да се осигури пълноценната и максимально безопасна работа.

Поставете машината в хоризонтално положение и добре опряна на земята.

Преди всяко използване:

• проверете състоянието на зареждане на акумулатора като следвате упътванията, които

се съдържат в книжката с инструкции на акумулатора.

6.1.2 Регулиране на ъгъла на тримера

Тримера е окачен шарнирно на 112° и може да се блокира в 6 позиции.

- Положете машината на земята и натиснете бутоните на шарнирното окачване (Фиг. 9.А) за да завъртите тримера, който влиза правилно на място.

⚠️ Тази операция трябва да се извършва при спряна машина и свален акумулатор от неговото гнездо (пар. 7.2.2).

6.1.3 Използване на коланите

⚠️ Проверявайте често ефикасността на бързото откачане, за да можете бързо да освободите машината от коланите в случай на опасност.

Предпазните колани трябва да се сложат преди да се закачи машината на съответното място за закачване, а колана трябва да се регулира според ръста и телосложението на оператора.

- Колана (Фиг. 10.А) трябва да мине над лявото рамо към дясното бедро.

- Закачете ключалката (Фиг. 10.В) в съответното място за закачване, което се намира на щангата за управление.

- Ако е необходимо, откачете катарамата (Фиг. 10.С), за да откачите машината от предпазните ремъци и колани.

6.1.4 Използване на раницата (ако е предвидено)

1. Вкарайте акумулатора в едно от отделенията, които се намират на раницата за акумулатора (Фиг. 6) като го избутате докрай, докато усетите "щракване", което го блокира в позиция и осигурява електрически контакт;

2. свържете кабела в раницата в съответния контакт (Фиг. 7.А) като го завъртите, докато усетите "щракване", което го блокира в позиция и осигурява електрически контакт;

3. регулирайте тирантите и затворете колана отпред (Фиг. 11).

Извършете следните проверки за безопасност и проверете дали резултатите отговарят на посоченото в таблиците.

Преди да използвате машината,

извършвайте винаги проверки за безопасност.

6.2.1 Обща проверка

Ако един от результатите се различава

от указаното в таблиците, не е възможно използването на машината! Предайте машината в сервизен център за извършване на съответните проверки и поправка.

Предмет Резултат
Ръкохватки и защиты	Почистени, подсушени и фиксирани правилно и здраво на машината
Винтове на машината и на ножа	Добре фиксирани (не разхлабени).
Отвори за охлаждащ въздух	не трябва да бъдат запушени.
Нож Наточен, без повреждания и следи от износване.
Защити Здрави и да не са	повредени.
Акумулатор Не трябва да има	повредипо неговата обвивка, нито изтичане на течност.
Машина Не трябва да има	следи от повреждане или износване.
Лост за управление на ускорителя, лост за блокиране на ускорителя	Трябва да се движат свободно, а не да се форсират.
Пробно задействане	Не се открива анормална вибрация.Няма анормален шум

6.2.2 Тест за функциониране на машината

Действие	Резултат
Поставете акумулатора в неговото гнездо (пар. 7.2.3 ).	Ножа не трябва да се движи
Задействайте лоста за управление на ускорителя (без да се натиска лоста за блокиране на ускорителя).	Лоста за управление на ускорителя остава блокиран.
Задействайте лоста за блокиране на ускорителя и лоста за управление на ускорителя.	Лостовете трябва да се движат свободно, а не да се форсират. Резеца (ножа) се движи.

Освободете лоста за управление на ускорителя.

Лоста трябва да се върне автоматично и бързо в неутрално нулево положение.Ножа трябва да се спре.

6.3 ЗАДЕЙСТВАНЕ

6.3.1 Задействане с акумулатор

1. Свалете защитата на ножа (Фиг. 1.Н) (ако е използвана);
2. уверете се, че ножа не се опира в терена или в други предмети;
3. Поставете правилно акумулатора в неговото гнездо (Фиг. 12.В) (пар. 7.2.3);
4. натиснете предпазния бутон (Фиг. 8.С);
5. Задействайте лоста за блокиране на ускорителя (Фиг. 8.В-М) и лоста за управление на ускорителя. (Фиг. 8.А).

6.3.2 Задействане със симулатор на акумулатор (ано е предвидено)

1. Заемете стабилна и устойчива позиция;
2. свалете защитата на ножа (Фиг. 1.Н) (ако е използвана);
3. уверете се, че ножа не се опира в терена или в други предмети;
4. поставете симулатора на акумулатор правилно в неговото отделение, разположено на машината (Фиг.12.J);
5. свържете свързващия кабел в симулатора на акумулатор (Фиг.12.1);
6. изберете акумулатора, който желаете да активирате, посредством селектора (Фиг. 7.В);
7. натиснете предпазния бутон (Фиг. 8.А);
8. Задействайте лоста за блокиране на ускорителя (Фиг. 8.В-М) и лоста за управление на ускорителя. (Фиг. 8.А).

6.4 РАБОТА

Преди да извършите рязане за първи път и подрязване на храсти и жив плет, е необходимо:

– да сте специално обучен за употребата на този вид инструменти;
– да сте поставили правилно коланите;
– да сте прочели внимателно предупрежденията за безопасност и инструкциите за употреба, съдържащи се в настоящото ръководство;
– да се упражявате с цел да придобиете необходимия опит за работа с машината и подходящите техники за рязане.

За да работите с машината процедирайте така, както е описано по-долу:

• закачвайте винаги машината в коланите, които трябва да са поставени правилно (вижте за справка пар. 6.1.3).
• Дръжте винаги здраво машината с две ръце, с лявата за предната ръкохватка, а с дясната - за задната ръкохватка, независимо от това дали операторът е левак

⚠️ Не отстранявайте отрязаният материал или дръжте здраво материала за рязане, докато работи ножа. Уверете се, че машината е изключена, когато се отстранява отрязаният материал.

ЗАБЕЛЕЖНА По време на работа, акумулатора е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането й.

6.4.1 Техника на работа

Винаги се предпочита да се режат първо двете вертикални страни на живия плет, а после горната част.

ЗАБЕЛЕЖНА Автономната работа на акумулатора (и следователно растителната повърхност, която може да се реже, преди презареждането на акумулатора) се обуславя от различни фактори, описани в (пар.: 7.2.1).

6.4.1.a Вертикално рязане

Рязането трябва да бъде извършено с дъгово движение, отдолу нагоре, като държите ножа възможно най-далеч от тялото (Фиг. 13).

6.4.1.b Хоризонтално рязане

Най-добри резултати се постигат с нож (Фиг. 14), леко наклонен (5° - 10°) по посока на рязането, с дъгово движение и бавно и постоянно напредване, особено в случай на много гъсти живи плетове (Фиг. 14).

6.4.2 Съвети за използването

Ако по време на използването ножовете се захванат в клоновете на живия плет:

1. спрете веднага машината (пар. 6.5);
2. Изчакайте, докато инструмента за рязане спре да се движи;
3. свалете акумулатора (пар. 7.2.2);
4. Извадете захванатия материал.

6.4.3 Смазване на ножовете по време на работа

Ако инструмента за рязане се загрява прекалено по време на работа, трябва да смажете вътрешните повърхности на ножовете (пар. 7,4).

⚠️ Тази операция трябва да се извършва при спряна машина и свален акумулатор от негового гнездо (пар. 7.2.2).

6.5 СПИРАНЕ

За спиране на машината:

⚠️ След спирането на машината, са нужни няколно секунди, преди спирането на инструмента за рязане.

– по време на преместванията между различните работни зони.

⚠️ По време на премествания, никога не поставяйте пръста върху предпазния прекъсвач, за да се избегнат случайни задействания.

6.6 СЛЕД УПОТРЕБА

6.6.1 След използването на акумулатора

• Махнете акумулатора от неговото гнездо (Фиг. 15.В) и пристъпете към неговото зареждане (пар. 7.2.2).
• Монтирайте защитата на ножа.
• Изчакайте моторът да изстине преди да приберете машината за съхранение в каквато и да била среда.
• Извършете почистване (пар. 7.3).
• Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, заменете повредените компоненти и затегнете разхлабените винтове и болтове.

6.6.2 След използване със симулатор на акумулатор (ако е предвидено)

1. Позиционирайте селектора на раницата за акумулатора на "OFF" (Фиг. 7.В);
2. свалете симулатора на акумулатора от машината (Фиг. 15.J);
3. изтеглете раницата за акумулатора;
4. разкачете свързващия кабел от симулатора на акумулатор (Фиг.15.I) и от раницата (фиг. 7.A);
5. махнете акумулатора от границата (Фиг. 16) и пристъпете към неговото зареждане (пар. 7.2.2);
6. изчакайте мотора да изстине преди да приберете машината за съхранение в каквато и да била среда;
7. извършете почистване (пар. 7.3);
8. проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.

7.2.2) и монтирайте защитата на ножа, всеки път, когато машината не се използва или се оставя без наблюдение.

⚠️ Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.
⚠️ Преди извършването на каквато и да била проверка, почистване или поддръжка/ регулиране на машината:

- Спрете машината;

- Изчанайте спирането на инструмента за рязане;

- Извадете акумулатора от неговото гнездо;

- Поставете защитата на ножа, освен в случаите на намеса по самия нож;

- Изчакайте докато изстине моторът;

- Прочетете съответните инструкции;

- Носете подходящо облекло, работни ръкавици и предпазни очила.

Честотата и вида на намесите са обобщени в "Таблица на операциите по поддръжката". Таблицата има за цел да ви помогне в поддържането на работоспособността и безопасността на Вашата машина. В нея са посочени основните намеси и периодичността, предвидена за всяка от тях. Извършете съответното действие при първото изтичане на скока.

• Използването на неоригинални резервни части и принадлежности и/или неправилно монтирани такива, може да има отрицателно въздействие върху функционирането и безопасността на машината. Производителят отклонява всякаква отговорност в случай на нанасяне на щети, инциденти или наранявания, предизвикани от цитираните по-горе продукти.
• Оригиналните резервни части се доставят от обслужващите работилници и от оторизираните дистрибутори.

ВАЖНО Всички операции по поддръжката и регулирането, които не са описани в това ръководство, трябва да се извършват от Вашия дистрибутори или от специализиран сервисен център.

7.2 АКУМУЛАТОР

Автономната работа на акумулатора се обуславя основно от:

а. фактори на околната среда, които довеждат до изразходване на по-голямо количество енергия:
– рязането/подравняването на много плътни или влажни храсти;
– рязането/подравняването на храсти с твърде големи клони.
b. поведение на оператора, което трябва да избягва:
– често включване и изключване по време на работа;
– прилагане на неподходяща техника на рязане спрямо работата, която трябва да се извърши (пар. 6.4.1).

За оптимизиране на автономната работа на акумулатора е необходимо винаги:

• да режете храста, когато е сух;
• да се използва подходяща техника за работата, която трябва да се извършва.

Ако се желае да се използва машината за подълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

• закупете втори акумулатор стандартен тип, за да замените незабавно изтощения акумулатор, без да компрометирате непрекъснатостта на работа;
• да се закупи акумулатор, който позволява по- продължителна автономна работа спрямо стандартния акумулатор (пар. 15.1).

7.2.2 Сваляне и презареждане на акумулатора

1. Натиснете бутона за блокиране, който е разположен на акумулатора върху машината (Фиг. 15.А) или върху раницата (Фиг. 16. А) (ако е предвидено);
2. махнете акумулатора от машината (Фиг. 15.В) или от раницата за акумулатора (Фиг. 16.В) (ако е предвидено);
3. поставете акумулатора (Фиг. 17.А) в неговото гнездо на зарядното устройство (Фиг. 17.В);
4. свържете зарядното устройство (Фиг.17.С) към електрически контакт с напрежение, съответстващо с указаното на табелката.
5. пристъпете към пълното зареждане, като следвате указанията, съдържащи се в книжката с инструкции на акумулатора/зарядното устройство.

ЗАБЕЛЕЖКА Акумулаторът е снабден с предпазител, който възпрепятства зареждането, ако околната температура не е между 0 и +45 °C.

ЗАБЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

7.2.3 Монтиране на акумулатора на машината.

След като завърши зареждането:

1. Свалете акумулатора (Фиг. 18.А) от неговото гнездо в зарядното устройство (Фиг. 18.В) (като избягвате да го поддържате за дълго под зареждане при приключване на зареждането);
2. разкачете зарядното устройство (Фиг. 18.С) от електрическата мрежа;
3. вкарайте акумулатора в неговото отделението, разположено на машината (Фиг. 19.В) или в едно от отделенията на раницата за акумулатора (Фиг. 6) (ако е предвидено);
4. избутайте докрай акумулатора, докато усетите "щракване", което го блокира в позиция и осигурява електрически контакт.

7.3 ПОЧИСТВАНЕ НА МАШИНАТА

Когато приключите работа, почистете машината по подходящ начин от натрупания прах и отпадъчни материали.

• За да се намали риска от пожар, почиствайте машината и особено двигателя, от остатъци от листа, клони или прекалено масло.
• Почиствайте винаги машината след използване като използвате чиста кърпа, навлажнена в неутрален детергент.
• Отстранявайте всякаква следа от влага, като си послужите с мека и суха кърпа. Влагата може да предизвика рискове от електрически удари.
• Не използвайте агресивни детергенти или разтворители за почистване на пластмасовите части или ръкохватките.
• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.
• За да се избегни прегряване и повреждане на двигателя или акумулатора, проверявайте винаги дали аспирационните решетки на охлаждащия въздух са чисти и свободни от отпадъци.

След всяка работна сесия е необходимо да почистите ножа, за да се увеличи неговата ефикасност и жизнен цикъл:

⚠️ Не пипайте инструмента за рязане, докато не се свали акумулатора и инструмента за рязане не е напълно неподвижен.

• Поставете машината в хоризонтално положение и добре опряна на земята.
• Почистете ножа със суха кърпа и използвайте четка, в случай на устойчиво замърсяване.
• Смажете ножовете като нанесете лек слой специфично масло, за предпочитане незамърсяващо, по дължината на горния ръб на ножа.

• Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно.
• Проверявайте редовно дали ръкохватките са закрепени здраво.

8. ИЗВЪНРЕДНА ПОДДРЪЖКА

8.1 ИЗВЪНРЕДНА ПОДДРЬЖКА НА ИНСТРУМЕНТА ЗА РЯЗАНЕ

⚠️ Не пипайте инструмента за рязане, докато не се свали акумулатора и инструмента за рязане не е напълно неподвижен.

Ако се използват в съответствие с инструкциите, ножовете нямат нужда от никаква поддръжка или наточване.

8.1.1 Проверка

⚠️ Периодично проверявайте дали ножовете не са прегънати, повредени или износени и дали винтовете са затегнати подходящо.

Не е необходима никаква регулация на разстоянието между резците/ножовете, тъй като хлабината е предопределена определена фабрично.

8.1.2 Наточване

Наточването е необходимо когато намалее производителността на рязане и клоните често се захващат.

⚠️ По причини за безопасност е добре наточването да се извърши в Специализиран център, който разполага с подходящи инструменти и компетентност, без риск да се повреди ножа и да стане опасен при използване.

Нож с износени зъбци не трябва никога да се наточва, а да се смени.

8.1.3 Смяна на маслото

⚠️ Резецът/Ножът никога не трябва да се поправя, а е необходимо да се замени веднага щом бъде забелязано начало на счупване или се надвиши границата за наточване. По причини свързани с безопасността, е необходимо замяната да се извършва в Специализиран център.

На тази машина е предвидена употребата на резци с код, указан в таблицата Технически данни.

Имайки предвид еволюцията на продукта, цитираните в таблицата "Технически данни" ножове могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност на функциониране.

ВАЖНО Правилата за безопасност, които трябва да се спазват по време на операциите за прибиране за съхраняване, са описани в пар. 2. Спазвайте стриктно тези указания, с цел предотвратяване на сериозни рискове или опасности.

Когато машината трябва да се прибере за съхранение:

1. Свалете акумулатора от неговото гнездо и пристъпете към неговото презареждане (пар. 7.2.2).
2. Поставете защитата на ножа.
3. Изчакайте докато изстине моторът.
4. Извършете почистване (пар. 7.3).
5. Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервизен център.
6. Приберете машината за съхранение:
   – в сухо помещение;
   – защитена от неблагоприятни атмосферни явления;
   – на място недостъпно за деца;
   – уверите се, че сте свалили ключът или инструментите използвани за поддръжката.

Акумулатора трябва да се съхранява на сянка, на хладно и в среда без влага.

ЗАБЕЛЕЖКА В случай на продължително

неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

10. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

Всеки път, когато трябва да премествате, повдигате, транспортирате или накланяте машината, е необходимо:

• Спрете машината;
• Изчакайте спирането на инструмента за рязане;
• Свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане;
• Поставете защитата на ножа;
• Изчакайте докато изстине моторът;
• Носете здрави работни ръкавици;
• Хващайте машината единствено за дръжките и насочете шината в посока, обратна на придвижването.

Когато се транспортира машината с транспортно средство е необходимо:

• при транспортиране обезопасете по подходящ начин като използвате въжета или вериги;
• машината да се позиционира така, че да не представлява опасност за никого.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички операции по регулирането и поддръжката, които не са описани в това ръководство, трябва да бъдат извършвани при Вашия дистрибутор или в специализиран център за обслужване, който разполага с необходимите познания и инструменти за правилното извършване на работата, като се запази степента на безопасност и първоначалното състояние на машината.

Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Само работилници, оторизирани да извършват техническо обслужване, могат да извършват поправки и поддръжка, когато машината е в гаранция.
• Оторизираните работилниците за техническо обслужване използват единствено оригинални резервни части. Оригиналните резервни части и принадлежности са специално разработени за машините.
• Неоригиналните резервни части и принадлежности не са одобрени за използване; използването на неоригинални резервни части и принадлежности води до отпадане на гаранцията.

- Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за техническо обслужване, за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

12. ГАРАНЦИОННО ПОКРИТИЕ

Гаранцията покрива всички дефекти на материали, както и производствени дефекти. Потребителят трябва да следва внимателно всички предоставени инструкции в приложената документация.

Гаранцията не покрива вреди/щети дължащи се на:

• Непознаване на придружаващата документация.
• Невнимание.
• Неправилно използване и монтаж или несвойствено използване.
• Използване на неоригинални резервни части.
• Използване на принадлежности, които не са доставени или такива, които не са одобрени от производителя.

Освен това, гаранцията не покрива:

• Нормалното изхабяване на консумативи, колела, ножове, предпазни болтове и кабели.
• Нормалното износване.

Потребителят е защитен от действащото национално законодательство. Правата на потребителя предвидени от действащото национално законодательство по никакъв начин не се ограничават от настоящата гаранция.

Операция	Периодичност	Забележка
МАШИНА
Проверка на всички фиксирания	Преди всяко използване	пар. 7.5
Проверки за безопасност / Проверка на командите	Преди всяко използване	пар. 6.2
Проверка на фиксирането на щангите	Преди всяко използване	4.3, 4.4
Проверка на състоянието на зареждане на акумулатора.	Преди всяко използване	*
Зареждане на акумулатора	В края на всяко използване	пар. 7.2.2 *
Почистване на машината и на двигателя	В края на всяко използване	пар. 7.3
Почистване и смазване на инструмента за рязане	В края на всяко използване	пар. 7.4
Проверка за евентуални щети по машината. Ако е необходимо, се свържете се с оторизиран серверен център.	В края на всяко използване	-
Проверка на инструмента за рязане	В края на всяко използване	пар. 8.1.1
Наточване на инструмента за рязане	-	пар. 8.1.2 **
Смяна на инструмента за рязане	-	пар. 8.1.3 **

* Вижте за справка ръководството на акумулатора/зарядното устройство.

** Операция, която трябва да се извърши от вашия Дистрибутор или от Специализиран център

1. ИДЕНТИФИЦИРАНЕ НА НЕИЗПРАВНОСТИ

ПРОБЛЕМ ВЪЗМОЖНА ПРИЧИНА МЕРКИ
1. Активирайки предпазният бутон, синята светлина, която е разположена на предпазния бутон (Фиг. 8.С) не светва	Липсваж акумулатор или не е поставен правилно	Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3)
2. Активирайки предпазният бутон, синята светлина (Фиг. 8.С) не светва, сигналната лампичка премигва	Изтощен акумулатор Проверете състоянието на зареждане и презаредете акумулатора (пар. 7.2.2)
3. Моторът спира по време на работа.	Акумулатора не е поставен правилно	Убедете се, че сте поставили правилно акумулатора (пар. 7.2.3)
	Повредена машина. Не използвайте машината, свалете акумулатора и се свържете със сервизния център.
4. С задействани лост за управление на ускорителя (Фиг. 8.А) и лост за блокиране (Фиг. 8.В), инструмента за рязане не се върти	Повредена машина. Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
5. По време на работа, инструмента за рязане се загрява прекалено.	Недостатьчно смазване на ножа. Спрете машината, изчакайте спирането на инструмента за рязане, свалете акумулатора и смажете ножа (пар.7.4)
6. Инструмента за рязане влиза в контакт с електропроводна линия или електрически кабел.	- НЕ ПИПАЙТЕ НОЖА ЗАЩОТО МОЖЕ ДА СЕ НАЕЛЕКТРИЗИРА И ДА СЕ ОКАЖЕ ИЗКЛЮЧИТЕЛНО ОПАСЕН! Хвашайте машината само за изолираната задна ръкохватка и я поставете внимателно далеч от Вас. Прекъснете тока захранващ линията или разрязания кабел и свалете акумулатора преди да освободите зъбците на ножа.
7. Инструмента за рязане влиза в контакт с чуждо тяло.	- Спрете машината, свалете акумулатора и:– проверете щетите;– проверете дали има разхлабени части и ги затегнете.– погрижете се да смените или поправите повредените части с други със същите характеристики.
8. Чува се шум и/или се усещат прекалени вибрации по време на работа	Разхлабени или повредени части Спрете машината, свалете акумулатора и:– проверете щетите;– проверете дали има разхлабени части и ги затегнете.– погрижете се да смените или поправите повредените части с други със същите характеристики.
9. По време на работа, излиза пушек от машината	Повредена машина. Да не се използва машината. Спрете незабавно машината, свалете акумулатора и се свържете със сервизния център.
10. Кратка автономна работа на акумулатора	Тежки условия на използване с по-голямо поглъщане на ток	Оптимизирайте използването (пар. 7.2.1)
	Капацитета на акумулатора не е достатьчен за работниките нужди.	Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 15.1)
	Намаляване (деградация) на капацитета на акумулатора	Закупете нов акумулатор
ПРОБЛЕМ ВЪЗМОЖНА ПРИЧИНА МЕРКИ
11. Зарядното устройство не извършва зареждане на акумулатора	Акумулатора не е включен правилно в зарядното	Проверете дали включването е правилно (пар. 7.2.3)
	Неподходящи условия на околната среда	Извършете зареждането в среда с подходяща температура (вижте книжката с инструкции на акумулатора/зарядното устройство)
	Мръсни контакти Почистете контактите
	Липса на напрежение в зарядното устройство	Проверете дали щепсела е поставен в контакта и дали има напрежение в електрическия контакт
	Дефектно зарядно устройство Заменете го с оригинална зарядно устройство.
		Ако неизправността продължава, вижте за справка ръководството на акумулатора/зарядното устройство

Ако проблемите продължават след като сте практикували описаните по-горе решения за отстраняване на неизправностите, свържете се с Вашия дистрибутор.

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 20). Списъка на хомологираните акумулатори за тази машина се намира в таблицата “Технически данни”.

15.2 ЗАРЕЖДАНЕ НА АКУМУЛАТОРА

Устройство, което се използва за зареждане на акумулатора: бързо (Фиг. 21.А), стандартно (Фиг. 21.В).

Приспособление, което позволява поставянето на два акумулатора и предоставя електрическия ток, необходим за работата на машината.

Снабдена е с кабел за свързване в машината (Фиг. 1.L) и един селектор (Фиг. 7.B), който позволява да избере един от двата акумулатора (позиция "1" и "2") и "OFF".

Уред, който ако е въведен в гнездото на машината, позволява ползването на раницата за помещаване на акумулатора.

SADRŽAJ

1. OPĆE INFORMACIJE.... 1
2. SIGURNOSNI PROPISI 2
3. UPOZNAVANJE S MAŠINOM 4

3.1 Opis mašine i predviđena upotreba.... 4
3.2 Sigurnosne oznake.... 4
3.3 Identifikacijska naljepnica proizvoda 5
3.4 Glavni dijelovi 5

1. MONTAŽA 6

4.1 Komponente za montažu....6
4.2 Montaža trimera za živicu....6
4.3 PRODUŽETAK trimera za živicu 6
4.4 SKIDANJE trimera za živicu 6
4.5 MONTAŽA RUKSAKA NOSAČA BATERIJA (ako je predviđen) 6

1. UPRAVLJAČKE KOMANDE 6

5.1 Sigurnosno dugme (uređaj za uključivanje / isključivanje)....6
5.2 Poluga komande gasa....7
5.3 poluga za blokiranje gasa....7

1. UPOTREBA MAŠINE....7

6.1 Pripremne radnje....7
6.2 Sigurnosne kontrole 7
6.3 Startanje....8
6.4 Rad 8
6.5 Zaustavljanje 9
6.6 Nakon upotrebe....9

1. REDOVNO ODRŽAVANJE 10

Притиснете го ова копче за да го активирате и дезактивирате електричното коло на машината (сл. 8.С).

6.2.2 Тест за работата на машината

BG • Съдържанието и изображенията в настоящото ръководство са извършени за ST. S.p.A. и са защитени с авторски права – Забранява се всяко неоторизирано възпроизвеждане или промяна, дори и отчасти на документа.
