MANUAL DE UTILIZARE PH 700e STIGA

Maşină de tăiat garduri vii cu tijă, alimentată cu baterie MANUAL DE INSTRUCTIUNI

ATENTIE: înainte de a utiliza mașina, citiți cu atenție manualul de față.

[2] Tensiune de alimentare MAX

[3] Tensiune de alimentare NOMINALĂ

[4] Viteză fără sarcină

[5] Viteza lamei

[4] Lungimea lamei

[5] Interspatiu lamă

[7] Interval de frânare a lamei

[8] Codul dispozitivului de täiere

[9] Greutate fără ansamblul baterie

[10] Nivel măsurat de presiune acustică

[11] Nesigurantă în măsurare

[12] Nivel de putere acustică măsurat

[13] Nivel de putere acustică garantat

[14] Nivel de vibrații

[15] - Mâner față

[16] - Mâner spate

[17] ACCESORII LA CERERE

[18] Ansamblu baterie, mod.

[19] Alimentator pentru baterie

[20] Rucsac pentru baterii

[21] Simulator de baterie

(\*) Această baterie poate fi utilizată doar cu rucsac pentru baterii. Se interzice introducerea bateriel în locașul de pe mașină.

a) OBSERVATIE: valoarea totală declarată a vibrațiilor a fost măsurată ținându-se cont de o metodă de probă normalizată și poate fi utilizată pentru a compara instrumentele între ele. Valoarea totală a vibrațiilor poate fi utilizată și pentru o evaluare preliminară a expunerii.

b) AVERTISMENT: emisia de vibrații în utilizarea efectivă a instrumentului poate fi diferită față de valoarea totală declarată, în funcție de modurile în care se utilizează instrumentul. Din acest motiv este nevoie ca, în timpul sesiunii de lucru, să se adopte următoarele măsuri de siguranță menite să protejeze operatorul: purtarea mânușilor în timpul utilizării, limitarea duratei de utilizarea a mașinii și scurtarea duratei în care se ține apăsată maneta de comandă a acceleratorului.

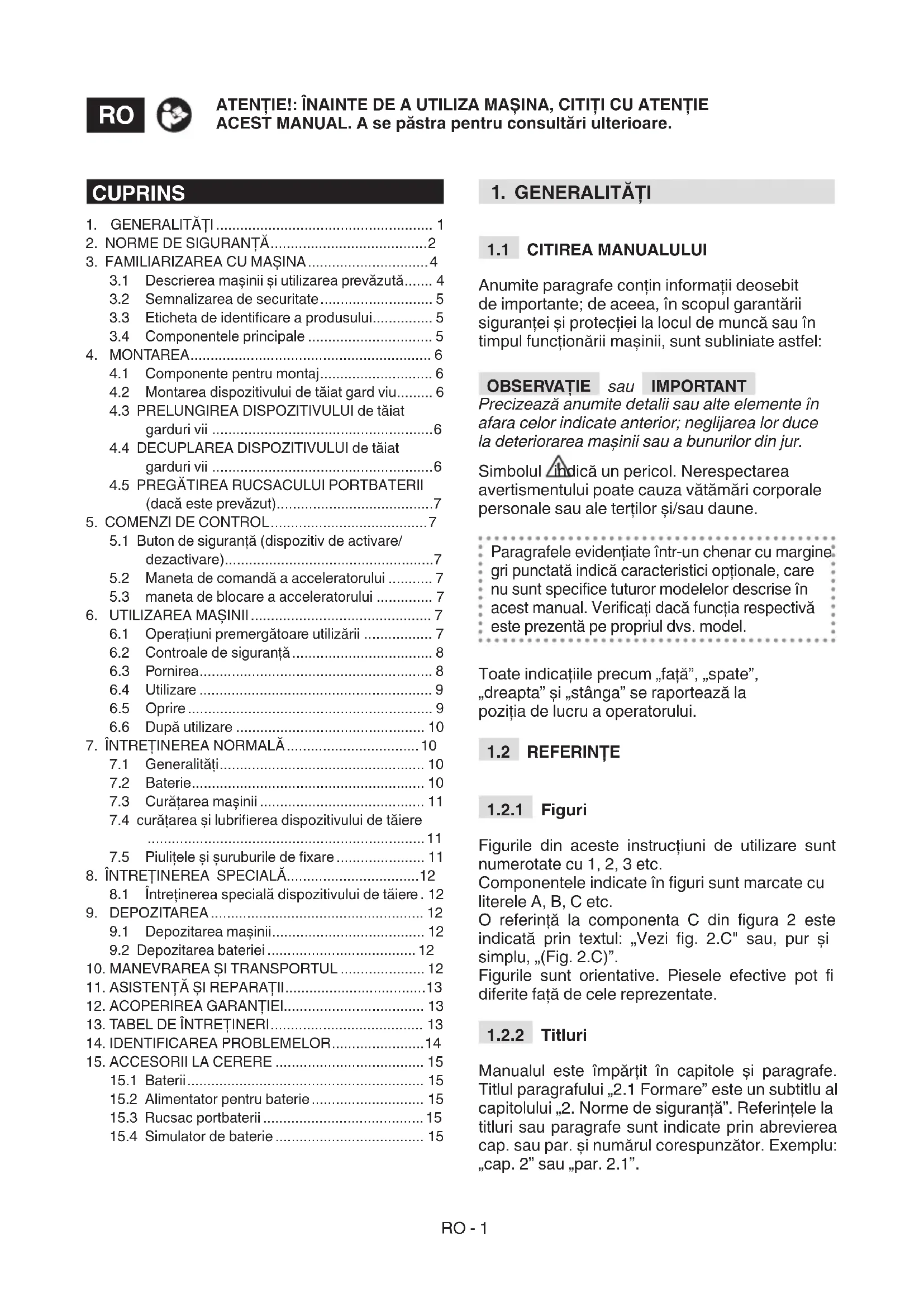

3.1 Descrierea maşinii și utilizarea prevăzută..... 4
3.2 Semnalizarea de securitate.... 5
3.3 Eticheta de identificare a produsului.... 5
3.4 Componentele principale 5

1. MONTAREA....6

4.1 Componente pentru montaj....6
4.2 Montarea dispozitivului de tăiat gard viu...... 6
4.3 PRELUNGIREA DISPOZITIVULUI de tăiat garduri vii 6
4.4 DECUPLAREA DISPOZITIVULUI de tăiat garduri vii 6
4.5 PREGÂTIREA RUCSACULUI PORTBATERII (dacă este prevăzut)....7

1. COMENZI DE CONTROL....7

5.1 Buton de siguranță (dispozitiv de activare/dezactivare)....7
5.2 Maneta de comandă a acceleratorului ..... 7
5.3 maneta de blocare a acceleratorului 7

1. UTILIZAREA MAŞINII 7

6.1 Operațiuni premergătoare utilizării ..... 7
6.2 Controale de siguranță 8
6.3 Pornirea....8
6.4 Utilizare 9
6.5 Oprire 9
6.6 După utilizare 10

1. ÎNTRETINEREA NORMALĂ....10

7.1 Generalități.... 10
7.2 Baterie....10
7.3 Curățarea mașinii 11
7.4 curățarea și lubrifierea dispozitivului de tăiere 11
7.5 Piulitele și suruburile de fixare 11

1. ÎNTRETINEREA SPECIALĂ....12

8.1 Întreținerea specială dispozitivului de tăiere . 12

1. DEPOZITAREA....12

9.1 Depozitarea maşinii.... 12
9.2 Depozitarea bateriei 12

1. MANEVRAREA ŞI TRANSPORTUL 12

2. ASISTENTĂ ȘI REPARAȚII....13

3. ACOPERIREA GARANTIEI.... 13
4. TABEL DE ÎNTRETINERI.... 13
5. IDENTIFICAREA PROBLEMELOR....14
6. ACCESORII LA CERERE 15

15.1 Baterii.... 15
15.2 Alimentator pentru baterie.... 15
15.3 Rucsac portbaterii 15
15.4 Simulator de baterie 15

1. GENERALITĂȚI

1.1 CITIREA MANUALULUI

Anumite paragrafe conțin informații deosebit de importante; de aceea, în scopul garantării siguranței și protectției la locul de muncă sau în timpul funcționării mașinii, sunt subliniate astfel:

OBSERVATIE sau IMPORTANT

Precizează anumite detalii sau alte elemente în afara celor indicate anterior; neglijarea lor duce la deteriorarea maşinii sau a bunurilor din jur.

Simbolul indică un pericol. Nerespectarea avertismentului poate cauza vătămări corporale personale sau ale terților și/sau daune.

Paragrafele evidențiate într-un chenar cu margine gri punctată indică caracteristici opționale, care nu sunt specifice tuturor modelelor descrise în acest manual. Verificați dacă funcția respectivă este prezentă pe propriul dvs. model.

Toate indicațiile precum „față”, „spate”, „dreapta” și „stânga” se raportează la poziția de lucru a operatorului.

1.2 REFERINȚE

1.2.1 Figuri

Figurile din aceste instrucțiuni de utilizare sunt numerotate cu 1, 2, 3 etc.

Componentele indicate în figuri sunt marcate cu literele A, B, C etc.

O referință la componenta C din figura 2 este indicată prin textul: „Vezi fig. 2.C" sau, pur și simplu, „(Fig. 2.C)”.

Figurile sunt orientative. Piesele efective pot fi diferite față de cele reprezentate.

1.2.2 Titluri

Manualul este împărtit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranță”. Referințele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”.

2. NORME DE SIGURANTĂ

2.1 INSTRUCTIUNI GENERALE DE SIGURANTĂ

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu mașina. Nerespectarea instrucțiunilor de mai jos poate cauza electroșocuri, incendii și/sau vătămare corporală gravă.

Păstrați toate instrucțiunile legate de măsu-rile de siguranță la îndemână, pentru a le citi ulterior.

Termenul „sculă electrică” menționat în avertismente se referă la aparatul dumneavoastră cu alimentare electrică (cu cablu) sau cu alimentare de la baterie (fără cablu).

1) Măsuri de siguranță la locul de muncă

a) Păstrați locul de muncă curat și bine iluminat. Spațiile întunecate și dezordonate facilitează producerea de accidente.
b) Nu folosiți scula electrică în spații supuse riscului de explozie, cu lichide inflamabile, gaze sau praf. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.
c) Când folosiți o sculă electrică, asigurati-vă că nu sunt prezenți copii sau alte persoane în apropierea razei de actiune. Neatenția poate duce la pierderea controlului.

2) Siguranța electrică

a) Ştecherul sculei electrice trebuie să se potrivească cu priza. Nu modificați nici- odată ştecherul, în niciun fel. Nu utilizați adaptoare de priză în cazul sculelor electrice dotate cu împământare. Şte- cherele nemodificate și prizele aferente vor reduce riscul de electrocutare.
b) Evitați contactul corpului cu suprafețele cu împământare sau legate la pământ, de exemplu: țevi, calorifere, aragaze, frigidere. Există un risc sporit de șoc electric dacă corpul persoanei este legat la pământ.
c) Nu expuneți sculele electrice la ploaie sau la umiditate. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d) Nu abuzati de cablu. Nu utilizati niciodata cablul pentru a transporta, trage sau deconecta scula electrică. Tineți cablul la distanță de surse căldură, ulei, margini tăioase sau părți în mișcare. Cablu-

rile deteriorate sau încurcate măresc riscul de electrocutare.

e) Atunci când utilizati o sculă electrică în aer liber, folosiți un prelungitor adecvat pentru utilizare în exterior. Utilizarea unui cablu specific pentru exterior reduce riscul de electrocutare.
f) Dacă este inevitabil să utilizati o sculă electrică într-un loc umed, utilizati o sursă de alimentare protejată de un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

3) Siguranța personală

a) Fiti vigilenti, controlați ceea ce faceți și procedați rațional atunci când folosiți o sculă electrică. Nu folosiți scule elec-trice dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul utilizării unei scule electrice poate provoca grave vătămări corporale.
b) Purtați echipamentul de protecție. Purtați întotdeauna ochelarii de protecție. Utilizarea echipamentului de protecție, cum ar fi măștile împotriva prafului, bocancii cu talpă antiderapantă, căștile de protecție și antifoanele, reduc riscul de vătămare personală.
c) Evitați pornirea accidentală a sculelor electrice. Asigurați-vă că aparatul este închis înainte de a introduce bateria, de a apuca sau transporta scula electrică. Transportarea sculelor electrice cu degetul pe întrerupător sau montarea bateriei cu întrerupătorul în poziția „ON” favorizează producerea accidentelor.
d) Îndepărtați toate cheile sau uneltele pentru reglare înainte de a acționa scu-la electrică. O cheie sau unealtă care ră-mâne în contact cu o parte a mașinii care se rotește poate cauza vătămarea personală.
e) Nu vă pierdeți echilibrul. Păstrați-vă în-totdeauna un punct de sprijin pentru a avea echilibrul necesar. Acest lucru mă-rește controlul asupra sculei electrice, în situațiile neprevăzute.
f) Îmbrăcați-vă adecvat. Nu purtați haine largi sau bijuterii. Aveți grijă ca părul, hainele și mănușile să fie tot timpul la distanță de organele în mișcare. Hainele descheiate, ca și părul lung, pot fi prinse în angrenaje.
g) în cazul în care trebuie să conectați la utilaj dispozitive pentru aspirarea și co- lectarea prafului, asigurați-vă că acestea sunt cuplate și folosite corespun- zător. Folosirea acestui tip de dispozitive

contribuie la reducerea riscurilor legate de prezența prafului.

h) Nu permiteți ca familiaritatea dobândită prin utilizarea frecventă a mașinii să vă facă prea încrezător, ignorând principiile de siguranță. O acțiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.

4) Utilizarea și păstrarea sculei electrice

a) Nu supraîncărcați scula electrică. Întrebuințați scula electrică potrivită operației pe care trebuie să o executați. O sculă electrică adecvată va executa operațiile mai bine, în mai multă siguranță și la viteza pentru care a fost proiectată.

b) Nu folosiți scula electrică dacă întrerupătorul nu funcționează corect (nu pornește sau nu oprește la timp scula). Sculele electrice care nu pot fi acționate de la întrerupător sunt periculoase și trebuie să fie reparate.

c) Scoateți acumulatorul din lăcașul său înainte de a regla scula, de a înlocui piese sau de a depozita scula electrică. Aceste măsuri de siguranță reduc riscul de pornire accidentală a sculei electrice.

d) Nu păstrați sculele electrice pe care nu le folosiți la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu acestea sau care nu și-au însușit aceste instrucțiuni să le folosească. Sculele electrice sunt periculoase dacă sunt lăsate pe mâna utilizatorilor fără experientă.

e) Aveți grijă să întrețineți sculele electrice. Verificați ca piesele mobile să fie aliniate și să aibă o mișcare liberă, să nu fie deteriorate și nu aibă nici un alt semn care poate afecta funcționarea sculelor electrice. În caz de deteriorare, sculele electrice trebuie să fie reparate înainte a fi utilizate din nou. Multe accidente au fost cauzate tocmai de lipsa întreținerii.

f) Păstrați componentele de tăiere ascuțite și curate. Componentele de tăiere în-treținute corect, ca și lamele ascuțite, evită blocarea lor și pierderea controlului.

g) Folosiți scula electrică și accesoriiile aferente conform instrucțiunilor furnizate, ținând cont de condițiile și tipul de activitate de executat. Utilizarea unei scule electrice pentru operațiuni diferite de cele prevăzute poate cauza situații de pericol.

h) Păstrați mânerele uscate, curate și fără urme de ulei sau grăsimi. Mânerele alunecoase nu permit manevrarea și controlul sigur al sculei în situații neașteptate.

5) Utilizarea și măsuri de precauție ale sculelor cu baterie

a) Reîncărcați doar cu încărcătorul speci- ficat de constructor. Un încărcător potri- vit pentru un anumit grup de baterii poate genera risc de incendiu dacă se folosește pentru alte grupuri de baterii.

b) Folosiți scule electrice doar cu grupurile de baterii stabilite în mod special. Utilizarea oricărui alt grup de baterii poate crea un risc de leziuni și incendii.

c) Atunci când nu utilizați grupul de baterii, trebuie să îl țineți la distanță de alte obiecte din metal cum sunt agrafele de birou, monedele, cuiele, șuruburile sau alte mici obiecte metalice care pot crea o legătură între două cleme de conexiune. Scurtcircuitarea clemelor bateriei poate cauza arsuri sau incendii.

d) Dacă se află în condiții proaste, bateria poate pierde lichid: a se evita fiecare contact. Dacă are loc un contact accidental, clătiți imediat cu apă. Dacă lichidul intră în ochi, contactați imediat medicul. Lichidul scurs din baterie poate provoca iritații ale pielii sau arsuri.

e) Nu utilizati un grup de baterii sau un instrument deteriorat sau modificat. Bateriile deteriorate sau modificate pot avea un comportament imprevizibil, ceea ce poate duce la incendii, explozii sau risc de rănire.

f) Nu expuneți un pachet de baterii la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozii. OBSERVATIE Temperatura de „130 °C” poate fi înlocuită cu temperatura de „265 °F”.

g) Respectați toate instrucțiunile de încărcare și nu încărcați bateria în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau încărcarea la temperaturi în afara intervalului specificat poate deteriora bateria și crește riscul de incendiu.

6) Asistența

a) Apelați la persoane calificate pentru a repara sculele electrice și folosiți numai piese de schimb originale. Acest lucru garantează siguranța la folosire a sculei electrice.

b) Nu reparați niciodată bateriile deteriorate. Bateriile trebuie să fie întreținute numai de către producător sau de către furnizorii de servicii autorizați.

2.2 NORME DE SIGURANTĂ SPECIFICE PENTRU MAŞINA DE TĂIAT GARD VIU

a) Tineți-vă toate părțile corpului la distanță de lamă. Nu îndepărțați materialul tăiat și nu rețineți materialul pe care doriți să îl tăiați atunci când lamele sunt în funcțiune. Lamele continuă să se miște și după ce întrerupătorul a fost oprit. Un moment de neatenție în timpul utilizării mașinii poate cauza accidentarea gravă a operatorului.
b) Deplasați mașina de tăiat gard viu ținând-o de mâner, cu lama oprită, și având grijă să nu acționați niciun întrerupător de alimentare. Transportul adecvat al dispozitivului de tuns gard viu reduce riscul de pornire neintenționată și de vătămare corporală ulterioară cauzată de lame.
c) Când transportați sau depozitați dispozitivul de tuns gard viu, montați întotdeauna capacul lamei. Manipularea corectă a dispozitivului de tăiat gard viu va reduce riscul de vătămare corporală cauzat de lame.
d) Atunci când îndepărtați materialul blocat sau efectuați lucrări de întreținere a sculei, asigurați-vă că toate întrerupătoarele sunt oprite și că pachetul de baterii a fost îndepărtat sau deconectat. Acționarea neașteptată a mașinii de tăiat gard viu în timpul îndepărtării materialului blocat sau al întreținerii poate duce la vătămări corporale grave.
e)Tineți dispozitivul de tuns gard viu numai de părțile izolate ale mânerului, deoarece lama ar putea intra în contact cu cabluri ascunse. Lamele care intră în contact cu un cablu „sub tensiune” pot pune „sub tensiune” părțile metalice expuse ale mașinii de tăiat gard viu și pot provoca un șoc electric operatorului.
f) Tineți toate cablurile de alimentare și cablurile departe de zona de tăiere. Cablurile de alimentare ar putea fi ascunse în garduri vii sau în tufișuri și ar putea fi tăiate accidental de lamă. g) Nu utilizați mașina de tăiat gard viu pe vreme rea, în special dacă există riscul de fulgerare. Aceasta reduce riscul de a fi loviți de fulger. h) Pentru a reduce riscul de electrocutare, nu utilizați niciodată mașina de tuns gardurile vii în apropierea liniilor de înaltă tensiune. Contactul cu liniile de înaltă tensiune sau utilizarea în proximitatea acestora, pot cauza vătămări grave sau șocuri electrice ce pot duce la deces.
i) când utilizati mașina de tuns gardurile vii. Tineți mașina de tuns gardurile vii cu ambele mâi- ni pentru a evita pierderea controlului.
j) Purtați întotdeauna o cască de protecție atunci când utilizați mașina de tuns gardurile vii. Căderea resturilor poate cauza vătămări corporale grave.

În cazul unor defectări sau accidente în timpul funcționării, opriți imediat motorul și țineți mașina la distanță pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demarați imediat procedura de prim ajutor cea mai potrivită situației respective și apelați la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateți cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate.

Expunerea îndelungată a operatorului la vibrații poate cauza leziuni și afecțiuni neurovasculare (cunoscute sub numele de „boala lui Raynaud” sau „vibrația mâinii și a brațului”) mai ales la persoanele cu afecțiuni circulatorii. Simptomele pot apărea la mâini, la articulația mâinii sau la degete și se manifestă prin pierderea sensibilității, amortire și mâncărime, decolorarea sau modificarea structurală a pielii. Aceste efecte se pot amplifica la temperaturi scăzute și/sau la strân-gerea excesivă a mânerelor. La apariția simptomelor de mai sus, este necesar să reduceți durata utilizării mașinii și să apelați la medic.

2.3 ÎNTRETINEREA, DEPOZITAREA

Efectuarea unei întrețineri periodice și a unei depozitări corecte menține siguranța mașinii și a nivelului de performanță.

• Atunci când opriți mașina pentru întreținere, inspecție, depozitare sau pentru a schimba un accesoriu, opriți motorul, deconectați mașina de la rețeaua electrică și asigurați-vă că toate piesele în mișcare sunt complet oprite.
• Lăsați maçina să se răcească înainte de a efectua verificări, reglaje și înainte de a o depozita.
• Păstrați-o cu grijă și depozitați-o curată, în-tr-un loc uscat și departe de accesul copiilor.
• Nu folosiți maçina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să fie înlocuite și nu reparate. Utilizați numai piese de schimb originale.
• Pentru a reduce riscul de incendiu, nu lăsați containerele cu deșeuri într-o încăpere.

Nivelul de zgomot și de vibrații din instrucțiunile de față reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreținerii influențea- ză semnificativ producerea de emisii sonore

și de vibrații. Prin urmare, trebuie să adoptați măsuri de prevenire pentru eliminarea posi-bilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibrații; efectuați în-treținerea mașinii, purtați căști de protectie și luați pauze în timpul sesiunii de lucru.

2.4 BATERIA/ÎNCĂRCĂTORUL BATERIEI

ATENTIE

Următoarele norme de siguranță cuprind indicațiile de siguranță din manualul specific al încărcătorului de baterie.

• Pentru a încărca bateriile utilizați doar un încărcător de baterii recomandat de producător. Un alimentator necorespunzător poate cauza electrocutare, supraîncălzire sau scurgerea lichidului coroziv din baterie.
• Utilizați exclusiv bateriile specifice recomandate pentru aparatul dumneavoastră. Utilizarea altui tip de baterii poate provoca leziuni sau un incendiu.
• Păstrați bateria neutilizată departe de agrafele de birou, monede, chei, cuie, şuruburi sau alte mici obiecte metalice care pot da naștere unui scurtcircuit. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii.
• Nu utilizați alimentatorul în locuri în care sunt prezenți vapori, substanțe inflamabile sau pe suprafețe ușor inflamabile precum hârtia, stofa etc. Pe parcursul reîncărcării încărcătorul se încălzește și ar putea provoca un incendiu.
• În timpul transportării accumulatorilor, aveți grijă să nu se conecteze contactele între ele și nu folosiți pentru transportul acestora containere de metal.

2.5 OCROTIREA MEDIULUI ÎNCONJURĂTOR

• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, filtrelor, părților deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor fi aruncate în lada de gunoi, ci vor fi separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.
• Respectați cu strictețe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.
• Când mașina nu mai este utilizabilă, nu o lăsați în mediul înconjurător ci contactați un centru de colectare, conform normelor în vigoare la nivel local.

tivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislația națională, aparaturile electrice scoase din uz trebuie să fie colectate separat, pentru a putea fi refolosite în mod eco-compatibil. Dacă aparatele electrice sunt aruncate în mediul înconjurător sau în groapa de gunoi, substanțele dăunătoare se pot infiltra în pătura de apă de unde pot intra în circuitul apei și deci în alimente, dăunând sănătății și bunăstării dumneavoastră. Pentru informații mai detaliate cu privire la eliminarea acestui produs, contactați Instituția competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-ați achiziționat.

Li-ion

La sfârșitul duratei de viață utilă, eliminați bateriile cu atenția cuvenită pentru mediul înconjurător. Bateria conține material periculos pentru dvs. și pentru mediu.

Aceasta trebuie să fie îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu.

Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cere-

rea de materii prime.

3. FAMILIARIZAREA CU MAŞINA

3.1 DESCRIEREA MAŞINII ŞI UTILIZAREA PREVÄZUTÄ

Această mașină este un echipament de grădinărit, mai precis o un dispozitiv de tăiat gard viu portabil, alimentat de la baterie.

În principal, mașina este formată dintr-un motor care acționează un dispozitiv de tăiere.

Operatorul poate acționa comenzile principale păstrând întotdeauna distanța de siguranță față de dispozitivul de tăiere.

3.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și construită pentru:

- tăierea și uniformizarea arbuștilor și a gardurilor vii, formate din arbuști cu ramuri de dimensiuni reduce;

- a fi utilizată de un singur operator.

3.1.2 Utilizarea necorespunzătoare

Orice altă utilizare poate fi periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

• tăierea ierbii în general și în special în apropiere de borduri;
• fragmentarea materialelor pentru îngrășarea solului;
• lucrări de cioplire;
• folosirea maşinii cu dispozitivul de tăiere deasupra nivelului umerilor;
• folosirea maşinii pentru tăierea materialelor care nu sunt de origine vegetală;
• utilizarea dispozitivelor de tăiere diferite de cele enumerate în tabelul „Specificații tehnice”. Pericol de răniri și leziuni grave.
• folosirea maşinii cu mai mulți conducători.

IMPORTANT Utilizarea necorespunzătoare a mașinii atrage cu sine anularea garanției și declinarea oricărei responsabilități din partea Fabricantului, utilizatorul trebuind să suporte consecințele pentru daunele sau vătămarea personală ori a terților.

3.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofessioniști. A fost proiectată pentru amatori.

3.2 SEMNALIZAREA DE SECURITATE

Pe maşină apar diverse simboluri (Fig. 2). Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenția și grija necesare.

Semnificatia simbolurilor:

ATENTIE! PERICOL! Această mașină poate fi periculoasă pentru dvs. sau pentru cei din jur, dacă nu este folosită în mod corespunzător.

ATENTIE! Înainte de a utiliza această mașină, citiți manualul de instrucțiuni.

Purtați mănuși de lucru groase și antialunecare.

Nu lăsați mașina în ploaie (sau în încăperi cu umiditate)

Risc de tăiere! Nu vă apropiati mâinile și picioarele de lame.

PERICOL DE PROIECTII!

Fiți atenți la posibilele proiectii de materiale efectuate de dispozitivul de tăiere, deoarece pot cauza daune grave persoanelor și lucrurilor.

PERICOL DE PROIECTII!

În timpul utilizării uneltei, îndepărtați orice persoană sau animal domestic pe o rază de 15 m de aceasta

IMPORTANT Etichetele adezive deteriorate sau care nu mai pot fi citite trebuie înlocuite. Solicitați alte etichete la centrul de asistență autorizat din zona dvs.

3.3 ETICHETA DE IDENTIFICARE A PRODUSULUI

Eticheta de identificare conține următoarele date (Fig. 1):

1. Nivel de putere acustică
2. Marcă de conformitate
3. Luna/Anul fabricației
4. Modelul maşinii
5. Numărul de serie
6. Numele și adresa Constructorului
7. Cod articol
8. Tensiune de alimentare

Transcrieti datele de identificare a maşinii în spațiile corespunzătoare ale etichetei de pe spatele capacului.

IMPORTANT Folosiți datele de identificare de pe eticheta de identificare a produsului de fiecare dată când contactați atelierul autorizat.

IMPORTANT Exemplul declarației de conformitate se află în ultimele pagini ale manualului.

3.4 COMPONENTELE PRINCIPALE

Maşina este alcătuită din următoarele componente principale, care au funcțiile descrise în continuare (Fig.1):

A. Motor: furnizează mișcare la dispozitivul de tăiere.
B. Bara de comandă: conține butoanele principale de acceleratie.
C. Mâner spate: mâner de sprijin situat în partea posterioară a barei de comandă. Se prinde ferm cu mâna dreaptă.
D. Mâner față: mâner de suport amplasat pe bara de comandă. Se prinde ferm cu mâna stângă.
E. Dispozitiv de tăiat gard viu dispozitiv pentru tăierea crengilor și a frunzelor copacilor. Este furnizat gata montat pe bara aferentă.
F. Harnaşament: centură de material textil care, trecut peste umăr, ajută la susținerea greutății mașinii în timpul sesiunii de lucru.
G. Lamă (Dispozitiv de tăiere): este elementul care efectuează tăierea ierbii.
H. Protecție lamă (pentru transportul și manipularea mașinii): protejează contra contactelor involuntare cu dispozitivele de tăiere, care pot cauza vătămări grave.
I. Baterie (dacă nu este furnizată împreună cu mașina, consultați cap. 15 „Accesorii la cerere”): dispozitiv care furnizează curent electric la instrument; caracteristicile sale sunt descrise într-un manual specific.
J. Încărcător (accesoriu la cerere, par. 15.2): dispozitiv care se utilizează pentru încărcarea bateriei; caracteristicile și instrucțiunile sale de folosire sunt descrise într-un manual specific. Sunt disponibile două modele de încărcător de baterie: J1 (încărcător rapid); J2 (încărcător standard).
K. Rucsac portbaterii (accesoriu la cerere, par.15.3): dispozitiv pentru aşezarea bateriilor.
L. Cablu de conectare: cablu are permite conectarea maşinii la rucsacul portbaterii.
M. Simulator de baterie (accesoriu la cerere, par.15.4): dispozitiv care după așezarea în compartimentul respectiv al mașinii permite utilizarea rucsacului portbaterii.

4. MONTAREA

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Din motive de înmagazinare și transport, există posibilitatea ca unele componente ale mașinii să

nu fie montate în fabrică; acestea se vor asambla imediat după îndepărtarea ambalajului, conform instrucțiunilor de mai jos.

⚠️ Dezambalarea și finalizarea montajului trebuie efectuate pe o suprafață dreaptă și solidă, cu suficient spațiu pentru manipularea mașinii și a ambalajelor, cu instrumentele de lucru corespunzătoare. Nu folositi mașina mai înainte de a fi efectuat toate indicațiile din sectiunea „MONTAJ”.

4.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt cuprinse componentele pentru montaj

4.1.1 Dezambalarea

1. Deschideți cutia cu grijă, fiind atenți să nu pierdeți componentele.
2. Consultați documentele din cutie, inclusiv aceste instructiuni.
3. Scoateți din cutie toate elementele nemontate.
4. Scoateți maçina din cutie.
5. Eliminați cutia și ambalajele conform reglementărilor locale.

4.2 MONTAREA DISPOZITIVULUI DE TĂIAT GARD VIU

Înainte de a efectua montajul, asigurați-vă că bateria nu a fost instalată în compartimentul său.

• Introduceți bara de comandă (Fig. 3.A) în dispozitivul de tăiat garduri vii (Fig. 3.B).
• Glisați colierul (Fig. 3.C) în sus și rotiți-l în sens orar până la strângerea completă.

⚠️ Verificați periodic racordurile asigurându-vă că sunt bîne strânse.

4.3 PRELUNGIREA DISPOZITIVULUI DE TĂIAT GARDURI VII

• Slăbiți mânerul (Fig. 4.A) conform sensului indicat de săgeată - lacăt deschis;
• trageți sau împingeți tija (Fig. 4.B) până la obținerea lungimii dorite;
• după efectuarea reglării, strângeți bine mânerul urmând sensul indicat de săgeată - lacăt închis.

⚠️ Verificați periodic racordurile asigurându-vă că sunt bine strânse.

4.4 DECUPLAREA DISPOZITIVULUI DE TĂIAT GARDURI VII

- Pentru a decupla dispozitivul de tăiat garduri vii (Fig. 3.B), sprijiniți bara de comenzi (Fig. 3.A) pe sol, destrângeți colierul (Fig. 3.C) și demontați dispozitivul de tăiat garduri vii.

4.5 PREGĂTIREA RUCSACULUI PORTBATERII (DACĂ ESTE PREVĂZUT)

Rucsacul portbaterii este furnizat deja asamblat (Fig.1K) și poate fi detașat de suportul de pe bretele (Fig. 5) și transportat manual. Pentru a detașa rucsacul portbaterii apăsați cele două butoane superioare (Fig. 5.A). Compartimentele pentru baterii se află pe cele două laterale ale rucsacului. 6) În partea dreaptă a rucsacului sunt prezente:

• priza de cablu (Fig. 7.A);
• selectorul bateriei (fig. 7.B);
• o priză USB pentru încărcarea altor dispositive (de ex., telefoane mobile) (Fig. 7.C).

Pentru a evita prezența unui cablu liber, pe ambele părți laterale și în spate există spații prin care se trece cablul de alimentare.

5. COMENZI DE CONTROL

5.1 BUTON DE SIGURANTĂ (DISPOZITIV DE ACTIVARE/DEZACTIVARE)

La apăsarea acestui buton, se activează și se dezactivează circuitul electric al mașinii (Fig. 8.C).

Un led aprins: circuitul electric al maşinii este activat. Maşina este pregătită pentru utilizare. Ambele leduri aprinse: maşina este în funcțiune (Fig. 8.D).

Leduri stinse: circuitul electric este complet dezactivat.

IMPORTANT în timpul deplasărilor, nu țineți niciodată degetul pe buton pentru a evita pornirile accidentale.

Pictograma „Atenție” (Fig. 8.E) se luminează în caz de avarie pe mașină (consultați tabelul de identificare a problemelor, par. 14).

5.2 MANETA DE COMANDĂ A ACCELERATORULUI

Maneta de comandă a acceleratorului (Fig.8.A) permite acționarea dispozitivului de tăiere.

Actionarea manetei de comandă a acceleratorului (Fig. 8.A) este posibilă doar dacă se apasă maneta de blocare a acceleratorului (Fig. 8.B-M).

5.3 MANETA DE BLOCARE A ACCELERATORULUI

Maneta de siguranță a acceleratorului (Fig. 8.B-M) permite acționarea manetei de comandă a acceleratorului (Fig. 8.A).

6. UTILIZAREA MAŞINII

IMPORTANT Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

6.1 OPERATIUNI PREMERGĂTOARE UTILIZĂRII

Înainte de utilizarea maşinii, este necesar să efectuați o suită de controale și operații pregătitoare, pentru a vă asigura că munca se va desfășura în mod profitabil și în deplină siguranță.

Aşezati maşina în poziție orizontală, bine sprijinită pe sol.

6.1.1 Verificarea bateriei

Înainte de fiecare utilizare:

- verificați starea de încărcare a bateriei urmând indicațiile din manualul bateriei.

6.1.2 Reglarea unghiului dispozitivului de tăiat gard viu

Dispozitivul de tăiat gard viu este articulat la 112° și poate fi blocat pe 6 poziții.

- Sprijiniti mașina pe sol, apăsați butoanele de articulație (Fig. 9.A) pentru a roti dispozitivul de tăiat gard viu astfel încât să se introducă corect în locaș

⚠️ Această operațiune trebuie să fie executată cu mașina oprită și cu bateria îndepărtată din locașul său (par. 7.2.2).

6.1.3 Utilizarea harnaşamentului

⚠️ Verificați constant eficiența sistemului de decuplare rapidă, care vă permite să desfaceți cureaua imediat, în caz de pericol.

Harnaşamentul trebuie să fie aplicat înainte de a ancora mașina la punctul de cuplare special prevăzut, iar cureaua trebuie să fie reglată în funcție de înălțimea și conformația operatorului.

• Cureaua (Fig. 10.A) trebuie să treacă peste umărul stâng și să fie orientată spre şoldul drept.
• Cuplați catarama (Fig. 10.B) de cuplajul corespunzător de pe bara cu comenzi.
• Dacă este nevoie, decuplați catarama (Fig. 10.C) pentru a deconecta mașina de la harnașament.

6.1.4 Utilizarea ricsacului (dacă este prevăzut)

1. Introduceți bateria în unul dntre compartimentele din rucsacul portbaterii (Fig. 6) până la capăt (trebuie să auziți un clic), blocând-o astfel pe poziție și asigurând contactul electric;
2. conectați cablul la priza respectivă de pe rucsac (Fig. 7.A) și rotiți-l (trebuie să auziți un clic), blocându-l astfel pe poziție și asigurând contactul electric;
3. reglati bretelele și cuplati frontall hamul (Fig. 11).

6.2 CONTROALE DE SIGURANTĂ

Efectuați următoarele controale de siguranță și verificați dacă rezultatele corespund tabelului.

⚠️ Efectuați întotdeauna controalele de siguranță înainte de folosire.

6.2.1 Control general

⚠️ Dacă un singur rezultat nu este corespunzător cu rezultatele din tabelele următoare, se interzice folosirea mașinii. Duceți mașina la un centru de asistență pentru controalele aferente și pentru reparație.

Subiect	Rezultat
Mânere și protectii	Curățate, uscate, fixate corect și ferm pe mașină
Șuruburi pe mașină și pe lamă	Bine fixate (nu sunt destrânse)
Trecerile de aer de răcire	Nu sunt blocate

Lamă	Ascuțită, fără urme de deteriorare sau de uzură
Protecții	Integre, nedeteriorate.
Baterie	Nicio daună adusă învelișului său, nicio scurgere de lichid
Mașină	Nicio urmă de deteriorare sau de uzură
Manetă de comandă a acceleratorului, manetă de blocare a acceleratorului	Trebuie să aibă o mișcare liberă, neforțată.
Acționare de probă	Nicio vibrație anormală. Niciun sunet anormal

6.2.2 Test de functionare a maşinii

Actiune	Rezultat
Introduceți bateria în locașul său (par. 7.2.3 ).	Lanțul nu trebuie să se miște
Actionați maneta de comandă a acceleratorului. (fără a apăsa maneta de blocare a acceleratorului)	Maneta de comandă a acceleratorului rămâne blocată.
Apăsați maneta de blocare a acceleratorului și maneta de comandă a acceleratorului.	Manetele trebuie să aibă o mișcare liberă, neforțată. Lama se mișcă.
Eliberați maneta de comandă a acceleratorului.	Maneta trebuie să revină automat și rapid în poziția neutră.Lanțul trebuie să se oprească.

6.3 PORNIREA

6.3.1 Pornirea cu baterie

1. Îndepărtați protecția lamei (Fig. 1.H) (dacă este activată);
2. Asigurați-vă că lama nu atinge solul sau alte obiecte.
3. introduceți bateria corect în locașul său (Fig. 12.B) (par. 7.2.3);
4. apăsați butonul de siguranță (Fig. 8.C);
5. Apăsați maneta de blocare a acceleratorului (Fig. 8.B-M) și maneta de comandă a acceleratorului. Fig. 8.A).

6.3.2 Pornirea cu simulatorul de baterie (dacă este prevăzut)

1. Adoptați o poziție de lucru fermă și stabilă;
2. îndepărtați protecția lamei (Fig. 1.H) (dacă este activată);
3. Asigurați-vă că lama nu atinge solul sau alte obiecte;
4. introduceți corect simulatorul de baterie în compartimentul său de pe mașină (Fig.12.J);
5. cuplați cablul de conectare la simulatorul de baterie (Fig.12.1);
6. selectați bateria pe care doriți să o activați cu selectorul (Fig. 7.B);
7. apăsați butonul de siguranță (Fig. 8.A);
8. Apăsați maneta de blocare a acceleratorului (Fig. 8.B-M) și maneta de comandă a acceleratorului (Fig. 8.A).

6.4 UTILIZARE

Mai înainte de a efectua prima tăiere și tundere a arbuștilor și gardurilor vii, se recomandă:

• să aveți pregătirea corespunzătoare pentru utilizarea acestui tip de echipament;
  – să purtați corect harnașamentul
  – să fi citit cu atenție măsurile de siguranță și instrucțiunile de folosire cuprinse în acest manual;
• să exersați astfel încât să vă familiarizați cu mașina și cu tehnicile de tăiere cele mai potrivite.

Pentru a efectua această operațiune cu mașina, procedați astfel:

• agățați întotdeauna mașina de harnașamentul corect prins (a se vedea par. 6.1.3);
• Prindeți întotdeauna ferm mașina cu bine cu ambele mâini, cu mâna stângă pe mânerul din față, iar mâna dreaptă pe mânerul din spate, chiar dacă operatorul e stângaci.

Nu îndepărtați materialul tăiat sau țineți ferm materialul de tăiat în timp ce lama se află în funcțiune. Asigurați-vă că mașina este stinsă când îndepărtați materialul tăiat.

OBSERVATIE Pe parcursul utilizării, bateria este protejată contra descărcării totale printr-un dispozitiv de protectie care oprește mașina și îi blochează funcționarea.

6.4.1 Tehnici de lucru

Vă recomandăm să tăiați prima dată cele două laturi verticale ale gardului viu și abia apoi partea de sus a acestuia.

OBSERVATIE Autonomia bateriei (şi, prin urmare, zona cu plante care poate fi tunsă înainte de reîncărcare) este condiționată de factorii descriși la (par. 7.2.1).

6.4.1.a Tăiere verticală

Tăierea trebuie executată printr-o mișcare continuă de jos în sus, ținând lama la o distanță cât mai mare de corp (Fig. 13).

6.4.1.b Tăiere orizontală

Cele mai bune rezultate se obțin cu lama (Fig.14) ușor înclinată (0° - 15°) pe direcția de tăiere, cu o mișcare continuă și avansând lent și constant, în special în cazul în care gardul viu este foarte des (Fig. 14).

6.4.2 Recomandări de utilizare

Dacă, în timpul utilizării, lamele se blochează sau se prind în ramurile gardului:

1. opriți maçina imediat (par. 6.5);
2. așteptați ca dispozitivul de tăiere să se oprească;
3. îndepărtați bateria (par. 7.2.2);
4. Extrageti materialul prins.

6.4.3 Lubrifierea lamelor în timpul lucrului

Dacă dispozitivul de tăiere se încălzește excesiv în timpul lucrului, trebuie să lubrifiati suprafețele interne lamelor. 7.4).

⚠️ Această operațiune trebuie să fie executată cu mașina oprită și cu bateria îndepărtată din locașul său (par. 7.2.2).

6.5 OPRIRE

Pentru a opri maşina:

• Eliberați maneta de comandă a acceleratorului (Fig. 8.A).
• Dezactivați butonul de siguranță (lumină stinsă) (Fig. 8.C).

⚠️ După ce ați oprit mașina, este necesar să treacă câteva secunde pentru ca dispozitivul de tăiere să se oprească.

Opriti întotdeauna mașina în următoarele situații:

– la fiecare schimbare a locației de muncă.

În timpul deplasărilor, nu țineți niciodată degetul pe butonul de siguranță pentru a evita pornirile accidentale.

6.6 DUPĂ UTILIZARE

6.6.1 După utilizarea cu baterie

• Îndepărtați bateria din locașul său (Fig. 15.B) și reîncărcați-o (par. 7.2.2).
  • Montați protectția lamei.
• Lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc).
• Efectuati curățarea (par. 7.3).
• Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeti eventualele șuruburi și buloane slăbite.

6.6.2 După utilizare cu simulatorul de baterie (dacă este prevăzut)

1. Pozitionați selectorul rucsacului portbaterii pe "OFF" (Fig. 7.B);
2. îndepărtați simulatorul de baterie de pe mașină (Fig. 15.J);
3. scoteți rucsacul portbaterii;
4. decuplați cabul de conectare de la simulatorul de baterie (Fig.15.I) și de la rucsac (fig. 7.A)
5. scoateți bateria din rucsac (Fig. 16) și reîncărcați-o (par. 7.2.2);
6. lăsați motorul să se răcească înainte de a depozita mașina (indiferent de loc)
7. efectuati curățarea (par. 7.3);
8. asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuiti componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

IMPORTANT Îndepărtați întotdeauna bateria (par. 7.2.2) și montați protecția lamei de fiecare dată când lăsați mașina neutilizată sau nesupravegheată.

7. ÎNTRETINEREA NORMALĂ

7.1 GENERALITĂȚI

⚠ Normele de siguranță care trebuie respectate sunt descrise în cap. 2. Respectați cu strictețe aceste indicatii pentru a nu vă confrunta cu riscuri grave sau cu pericole.

Mai înainte de a efectua orice verificare, curățare sau intervenție de întreținere/reglare pe mașină:

• Opriti başına;
• Așteptați oprirea dispozitivului de tăiere;
• Îndepărtati lantul din locașul său;
• Aplicați carterul lamei, cu excepția cazurilor de intervenție directă asupra acesteia.
• Așteptați răcirea completă a motorului;
• Citiți instrucțiunile corespunzătoare;
• Purtati îmbrăcăminte potrivită, mănuși de lucru și ochelari de protectie.

Frecventele și tipurile de intervenție sunt descrise în „Tabelul pentru întreținere”. Tabelul de mai jos are scopul de a vă ajuta să păstrați eficiența și siguranța mașinii dvs. Aici sunt indicate principalele intervenții de întreținere și intervalele de execuție pentru fiecare din ele. Efectuați acțiunea aferentă în funcție de prima scadență care are loc.

• Utilizarea pieselor de schimb și a accesoriiilor neoriginale și/sau montate incorrect poate avea efecte negative asupra funcționării și siguranței mașinii. Constructorul nu își asumă nicio răspundere în caz de daune, accidente sau vătămări cauzate de aceste produse.
• Piesele de schimb originale sunt furnizate la atelierele de asistență și la revânzătorii autorizați.

IMPORTANT Toate operațiunile de întreținere și de reglare care nu sunt descrise în acest manual trebuie efectuate de vânzătorul dvs. sau la un centru specializat.

7.2 BATERIE

7.2.1 Autonomia bateriei

Autonomia bateriei este condiționată, în primul rând, de:

a. factori de mediu, care duc la un necesar de energie mai mare:

- tăierea/uniformizarea gardurilor vii foarte dese sau umede;

– tăierea/uniformizarea arbuștilor cu ramuri de dimensiuni prea mari.

b. modul de utilizare al operatorului, care ar trebui să evite:

– pornirile și opririle frecvente din timpul sesiunii de lucru;

- utilizarea unei tehnici de tăiere necorespunzătoare față de activitatea de desfășurat (par. 6.4.1).

Pentru optimizarea autonomiei bateriei se recomandă:

• tăierea gardului când este uscat;
- utilizarea celei mai adecvate tehnici de lucru.

În cazul în care se dorește folosirea mașinii în sesiuni de lucru mai lungi față de cele susținute de bateria standard, este posibil:

• să achiziționați o baterie standard pentru a înlocui imediat bateria descărcată, fără compromiterea continuității de utilizare;
• să achiziționați o baterie cu autonomie mărită față de bateria standard (par. 15.1).

7.2.2 Îndepărtarea și reîncărcarea bateriei

1. Apăsați butonul de blocare de pe bateria din mașină (Fig. 15.A) sau din rucsac (Fig. 16. A) (dacă este prevăzut);
2. scoateți bateria din mașină (Fig. 15.B) sau din rucsacul portbaterii (Fig. 16.B) (dacă este prevăzut);
3. Introduceți bateria (Fig. 17.A) în compartimentul încărcătorului (Fig. 17.B);
4. conectați încărcătorul (Fig.17.C) la o priză de curent având o tensiune corespunzătoare celei indicate pe plăcuță;
5. efectuați întotdeauna încărcarea completă, urmând instrucțiunile din manualul bateriei.

OBSERVATIE Bateria este prevăzută cu o protectie care îi împiedică reîncărcarea dacă temperatura camerei nu este cuprinsă între 0 și +45 °C.

OBSERVATIE Bateria poate fi reîncărcată oricând, chiar și partial, fără riscul de a se deteriora.

7.2.3 Remontarea bateriei pe maşină

După reîncărcare:

1. Îndepărtați bateria (Fig. 18.A) din compartimentul încărcătorului (Fig. 18.B) (nu o țineți mult timp conectată la curent după ce a fost încărcată complet);

2. deconectați încărcătorul (Fig. 18.C) de la curent;

3. introduceți bateria în compartimentul său de pe mașină (Fig. 19.B) sau în unul din compartimentele de pe rucsacul portbaterii (Fig. 6) (dacă este prevăzut);

4. împingeți bateria până la capăt (trebuie să auziți un clic), blocând-o astfel pe poziție și asigurând contactul electric;

7.3 CURĂȚAREA MAȘINII

La încheierea zilei de muncă, mașina trebuie să fie depozitată într-o încăpere fără praf sau mizerie.

• Pentru a reduce riscul de incendiu, păstrați mașina de tuns iarba și, în special, motorul curate, fără resturi de iarbă, frunze sau grăsime în exces.
• Curățați întotdeauna mașina după folosire utilizând o cârpă curată și umedă, îmbibată cu detergent neutru.
• Îndepărtați orice urmă de umezeală folosind o cârpă moale și uscată. Umezeala poate cauza şocuri electrice.
• Nu utilizati detergenti agresivi sau solventi pentru curățarea părților din plastic sau a mânerelor.
• Nu spălați mașina cu jet de apă și nu udați motorul sau componentele electrice.
• Pentru a evita supraîncălzirea și daunele la motor sau la baterie, asigurați-vă că fantele de admisie a aerului de răcire sunt întotdeauna curate și neînfundate.

7.4 CURĂȚAREA ȘI LUBRIFIEREA DISPOZITIVULUI DE TĂIERE

După fiecare sesiune de lucru, se recomandă să se curețe și să se lubrifieze lamele pentru a le crește eficiența și durata de viață:

Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprit.

• Aşezati maşina în poziție orizontală, bine sprijinită pe sol.
• Curățați lamele cu o cârpă uscată și utilizați o cârpă în cazul murdăriei rezistente.
• Lubrifiati lamele aplicând un strat subțire de ulei specific, de preferință nepoluant, de-a lungul marginii superioare a lamei.

7.5 PIULITELE ŞI ŞURUBURILE DE FIXARE

• Mentineți piulițele și șuruburile strânse pentru a fi siguri că mașina este întotdeauna în condiții sigure de funcționare.
• Asigurați-vă în mod regulat că mânerele sunt fixate ferm.

8. ÎNTRETINEREA SPECIALĂ

8.1 ÎNTRETINEREA SPECIALĂ DISPOŽITIVULUI DE TĂIERE

Nu atingeți dispozitivul de tăiere înainte de a scoate bateria și de a vă asigura că dispozitivul de tăiere este complet oprit.

Dacă lamele sunt folosite conform instrucțiunilor, nu vor necesita nicio intervenție de întreținere și nici să fie ascuțite.

8.1.1 Verificare

Asigurați-vă periodic că lamele nu sunt îndoite, deteriorate sau uzate și că șuruburile sunt strânse corect.

Distanța dintre lame nu necesită niciun reglaj deoarece acestea sunt reglate direct de Fabrică.

8.1.2 Ascuțire

Ascuțirea lamelor se impune dacă eficiența de tăiere scade și crengile se blochează mai des între acestea.

⚠️ Din motive de siguranță, este important ca ascuțirea să se efectueze la un centru de service specializat, care dispune de personal autorizat și de instrumente corespunzătoare pentru efectuarea operațiilor, evitând astfel posibilitatea de a deteriora lama, care ar deveni nesigură în timpul utilizării.

Este interzis să se ascută lamele cu muchii uzate; acestea trebuie întotdeauna înlocuite.

8.1.3 Înlocuirea

⚠ Lama nu trebuie să fie niciodată reparată ci doar înlocuită, imediat ce observați semne de ruptură sau depășirea limitei de ascuțire. Din motive de siguranță, se recomandă ca înlocuirea să se efectueze la un centru specializat.

Pe această mașină se vor folosi lame pe care este indicat codul din tabelul cu specificații tehnice.

Datorită faptului că produsul este în continuă evoluție, lamele menționate în tabelul „Date tehnice” vor putea fi înlocuite în timp cu altele având caracteristici de interschimbare și siguranță similare.

9. DEPOZITAREA

IMPORTANT Normele de siguranță care trebuie respectate în timpul operațiunilor de depozitare sunt descrise în par. 2. Respectați cu strictețe aceste indicații pentru a nu vă confrunta cu riscuri grave sau cu pericole.

9.1 DEPOZITAREA MAŞINII

Atunci când trebuie să depozitați mașina:

1. Îndepărtați bateria din locașul său și încărcați-o; (par. 7.2.2).
2. Aplicați carterul de protecție pe lamă.
3. Așteptați răcirea completă a motorului;
4. Efectuați curățarea (par. 7.3).

5. Asigurați-vă că nu există elemente slăbite sau deteriorate. Dacă este nevoie, înlocuți componentele deteriorate și strângeți eventualele șuruburi și buloane slăbite sau contactați centrul de asistență autorizat.

6. Depozitați maçina:

7. într-un mediu uscat;

8. ferit de intemperii;
9. într-un loc la care nu au acces copiii;
10. asigurându-vă că ați îndepărtat cheile sau sculele folosite pentru întreținere.

9.2 DEPOZITAREA BATERIEI

Bateria trebuie să fie păstrată la umbră, la răcoare și în medii fără umiditate.

OBSERVATIE în caz de inactivitate îndelungată, reîncărcați bateria o dată la două luni pentru a-i prelungi durata de viață.

10. MANEVRAREA ŞI TRANSPORTUL

De fiecare dată când este necesar să manipulați sau transportați mașina, procedați astfel:

• Opriti maçina;
• Așteptați oprirea dispozitivului de tăiere;
• Îndepărtați bateria din locașul său și încărcați-o;
• Aplicați carterul de protectie pe lamă;
• Așteptați răcirea completă a motorului;
• Purtați mănuși de protectie rezistente;
• Prindeți ferm maçina de mânere și orientați bara în sens contrar sensului de deplasare.

La transportarea maşinii cu un autovehicul, trebuie procedați astfel:

• prindeți bine mașina cu funii sau cu lanțuri;
• aşezati-o într-un mod în care să nu reprezinte pericol pentru nimeni.

11. ASISTENTĂ ȘI REPARAȚII

Acest manual furnizează toate informațiile necesare pentru condusul mașinii și pentru o întreținere de bază corectă, care poate fi efectuată de utilizator. Toate intervențiile de întreținere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care ați achiziționat mașina sau la un centru specializat, care dispune de cunoștințele și instrumentele necesare în scopul executării corecte a operațiilor păstrând intactă siguranța originală a mașinii. Operațiile executate în centrele neautorizate sau neadecvate sau de persoane necalificate anulează orice formă de garanție, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparațiile și întreținerea în garanție.
• Atelierele de service autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriiile originale au fost proiectate special pentru acest tip de mașini.
• Piesele de schimb și accesoriiile neoriginale nu sunt aprobate, utilizarea pieselor de schimb și a accesoriiilor neoriginale duc la anularea garanției.

- Se recomandă să duceți mașina o dată pe an la un atelier autorizat pentru întreținerea, asistența și controlul dispozitivelor de siguranță.

12. ACOPERIREA GARANTIEI

Garantia acoperă toate defectele materialelor și toate viciile de fabricație. Utilizatorul va trebui să urmeze cu atenție toate instrucțiunile furnizate în documentele anexate.

Garantia nu acoperă daunele cauzate de:

• Neînsușirea instrucțiunilor din documentele însoțitoare.
• Neatentie.
• O utilizare și montare necorespunzătoare și nepermise.
• Utilizarea pieselor de schimb neoriginale.
• Utilizarea de accesorii nefurnizate sau neaprobate de constructor.

Garantia nu acoperă:

- Uzura normală a materialelor de consum, cum ar fi roțile, lamele, șuruburile de siguranță și cablurile.

- Uzura normală.

Cumpărătorul este protejat de legile din țara sa. Drepturile cumpărătorului prevăzute de legile din țara sa nu sunt în niciun fel limitate de această garanție.

1. TABEL DE ÎNTRETINERI

Intervenție Frecvență	Observații
MAŞINA
Verificarea tuturor fixărilor	Înainte de fiecare folosire	par. 7.5
Controale de siguranță/Verificarea comenzilor	Înainte de fiecare folosire	par. 6.2
Verificarea blocării barelor	Înainte de fiecare folosire	4.3, 4.4
Verificarea stării de alimentare a bateriei	Înainte de fiecare folosire	*
Reîncărcarea bateriei	La sfârșitul fiecărei utilizări	par. 7.2.2 *
Curățarea mașini Și a motorului	La sfârșitul fiecărei utilizări	par. 7.3
Curățarea și lubrifierea dispozitivului de tăiere	La sfârșitul fiecărei utilizări	par. 7.4
Verificarea eventualelor defectiuni ale mașinii. Dacă este cazul, contactați centrul de asistență autorizat.	La sfârșitul fiecărei utilizări	-
Controlarea dispozitivului de tăiere	La sfârșitul fiecărei utilizări	par. 8.1.1
Ascuțirea dispozitivului de tăiere	-	par. 8.1.2 **
Înlocuirea dispozitivului de tăiere	-	par. 8.1.3 **

* Consultați manualul bateriei/încărcătorului bateriei.

** Operațiune care trebuie efectuată de către vânzătorul de la care ați achiziționat maçina sau la un centru specializat

14. IDENTIFICAREA PROBLEMELOR

PROBLEMĂ CAUZĂ POSIBILĂ REMEDIU
1. La activarea butonului de siguranță, lampa albastră de pe butonul de siguranță (Fig. 8.C) nu se aprinde	Bateria lipsește sau nu a fost introdusă corect	Asigurați-vă că bateria este bine așezată în locașul său (par. 7.2.3).
2. La activarea butonului de siguranță, lampa albastră (Fig. 8.C) nu se aprinde, iar ledul clipește	Baterie descărcată Verificați starea de încărcare și reîncărcați bateria (par. 7.2.2).
3. Motorul se oprește în timpul funcționării	Bateria nu a fost introdusă corect	Asigurați-vă că bateria este bine așezată în locașul său (par. 7.2.3).
	Mașină deteriorată Nu utilizați mașina, scoateți-i bateria și contactați un centru de asistență.
4. Cu maneta de comandă a acceleratorului (Fig. 8.A) și maneta de blocare (Fig. 8.B) acționate, dispozitivul dispozitiv de tăiere nu se rotește	Mașină deteriorată. Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și contactați un Centru de Asistență.
5. Dispozitivul de tăiere se încălzește în mod excesiv în timpul utilizării	Lubrifiere insuficientă a lamelor Opriți mașina, așteptați oprirea dispozitivului de tăiere, îndepărtați bateria, lubrifiatii lamele (par.7.4).
6. Dispozitivul de tăiere intră în contact cu o linie sau cu un cablu electric	- NU ATINGEȚI LAMA DEOARE CE SE POATE ÎNCĂRCA CU ELECTRICITATE DEVENIND EXTREM DE PERICULOASĂ! Prindeți ferm mașina doar de la mânerul izolat din spate și așezați-o cu grijă la distanță de propria persoană. Întrerupeți curentul care alimentează linia sau cablul secționat și îndepărtați bateria mai înainte de a elibera dinții lamei.
7. Dispozitivul de tăiere intră în contact cu un obstacol.	- Opriți mașina, scoateți-i bateria și:– verificați dacă sunt defecțiuni;– verificați dacă sunt părți destrânse și strângeți-le;– înlocuiti sau reparați părțile defecte cu părți identice.
8. Se produc zgomote și/ sau vibrații excesive în timpul sesiunii de lucru	Părți destrânse sau deteriorate Opriți mașina, scoateți-i bateria și:– verificați dacă sunt defecțiuni;– verificați dacă sunt părți destrânse și strângeți-le;– înlocuiti sau reparați părțile defecte cu părți identice.
9. Mașina emite fum în timpul funcționării	Mașină deteriorată. Nu utilizați mașina. Opriți imediat mașina, scoateți-i bateria și Contactați un centru de asistență.
10. Autonomia bateriei este slabă	Conditii difficile de funcționare cu consum de curent mai mare	Optimizați utilizarea (par. 7.2.1).
	Baterie insuficientă pentru cerințele de funcționare	Folosiți o a doua baterie sau o baterie cu capacitate mărită (par. 15.1).
	Degradarea capacității bateriei Cumpărati o baterie nouă.
11. Alimentatorul nu efectuează încărcarea bateriei	Bateria nu a fost introdusă corect în încărcător	Asigurați-vă că a fost introdusă corect (par. 7.2.3).
	Condiții de mediu necorespunzătoare	Efectuați încărcarea într-un mediu cu temperatură potrivită (a se vedea manualul de instrucțiuni al bateriei/încărcătorului).
	Contacte murdare Curățați contactele.
	Încărcătorul nu primește energie electrică	Verificați dacă ștecherul a fost introdus și dacă există tensiune la priza de curent.
	Încărcător stricat Înlocuiți cu o piesă de schimb originală.
		Dacă problema continuă, consultați manualul bateriei/încărcătorului bateriei.

Dacă nu reușiți să rezolvați inconvenientțele, chiar după executarea operațiilor de mai sus, contactați vânzătorul de la care ați achiziționat mașina.

15. ACCESORII LA CERERE

15.1 BATERII

Sunt disponibile baterii cu diverse capacități, pentru diverse cerințe de operare (Fig.20). Lista bateriilor omologate pentru această mașină se află în tabelul „Date tehnice”.

15.2 ALIMENTATOR PENTRU BATERIE

Dispozitivul folosit la încărcarea bateriei: rapid (Fig. 21.A), standard (Fig. 21.B).

15.3 RUCSAC PORTBATERII

Dispozitiv care permite aşezarea a două baterii și furnizează curentul electric necesar funcționării mașinii.

Este prevăzut cu cablu de conectare la mașină (Fig. 1.L) și cu un selector (Fig. 7.B) care permite selectare uneia dintre cele două baterii (poziția “1” și “2”) și “OFF”.

15.4 SIMULATOR DE BATERIE

Dispozitiv care, dacă este introdus în compartimentul maşinii, permite utilizarea rucsacului pentru baterii.

ОГЛАВЛЕНИЕ

RO • Conținutul și imaginile din manualul de utilizare de față au fost realizate în numele ST. S.p.A. și sunt protejate de drepturi de autor – Este interzisă orice reproducere sau modificare chiar și parțială neautorizată a documentului.
