KASUTUSJUHEND PH 700e STIGA

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve 5

3.2 Ohutusmärgistus 5
3.3 Toote andmesilt....6
3.4 Põhikomponendid 6

1. KOKKUMONTEERIMINE 6

4.1 Monteeritavad komponendid 7
4.2 Lõikeseade....7
4.3 HEKILÕIKURI PIKENDUS 7
4.4 HEKILÕIKURI LÕIKESEADME EEMALDAMINE ....7
4.5 AKU KANDMISE SELJAKOTI VALMIS SEADMINE (kui on ette nähtud)....7

1. JUHTSEADMED....7

5.1 Ohutuslüliti (rakendamiseks või välistamiseks) 7
5.2 Gaasitrikkel 7
5.3 Gaasitrikli lukk 8

1. MASINA KASUTAMINE 8

6.1 Eeltööd....8
6.2 Ohutuskontrollid 8
6.3 Käivitamine 9
6.4 Töötamine 9
6.5 Seiskamine.... 10
6.6 Pärast kasutamist.... 10

1. REGULAARNE HOOLDUS 10

7.1 Üldteave.... 10
7.2 Aku....10
7.3 Masina puhastamine 11
7.4 lõikeseadme puhastamine ja määrimine ..... 11
7.5 Lukustusmutrid- ja kruvid 11

1. ERAKORRALINE HOOLDUS 11

8.1 Lõikeseadme erakorraline hooldus.... 11

1. HOIUSTAMINE 12

9.1 Masina hoiustamine 12
9.2 Aku hoiustamine.... 12

1. TEISALDAMINE JA TRANSPORT 12

2. TEENINDUS JA REMONT....12

3. GARANTII KATE....13
4. HOOLDUSTÖÖDE TABEL....13
5. RIKETE TUVASTAMINE....14
6. LISASEADMED TELLIMISEL.... 15

15.1 Akud.... 15
15.2 Akulaadija 15
15.3 Aku kandmise seljakott.... 15
15.4 Akusimulaator 15

1. ÜLDANDMED

Kasutusjuhendis on tööohutuse või kasutamise seisukohalt olulisemad punktid järgmise kriteeriumi alusel esile toodud:

MÄRKUS või TÄHTIS sisaldab täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada.

Sümbol tāhistab ohtu. Hoiatuste eiramisega võib kaasneda vigastuste oht iseendale või teistele isikutele ja/või kahju.

Punktid, mis on tähistatud hallide täppidega kontuuriga ruuduga, näitavad võimalikke omadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused.

Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud kasutaja vaatekohast.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 märgitakse tekstiga: "Vt jn 2.C" või lihtsalt "(jn 2.C)". Joonised on näitlikud. Tegelikud osad võivad joonistel kujutatutest erineda.

1.2.2 Pealkirjad

Kasutusjuhend on jagatud peatükkideks ja punktideks. Punkti "2.1. Väljaõpe" pealkiri on punkti 2 alapealkiri "2. Ohutusnõuded". Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: „ptk 2” või "p 2.1".

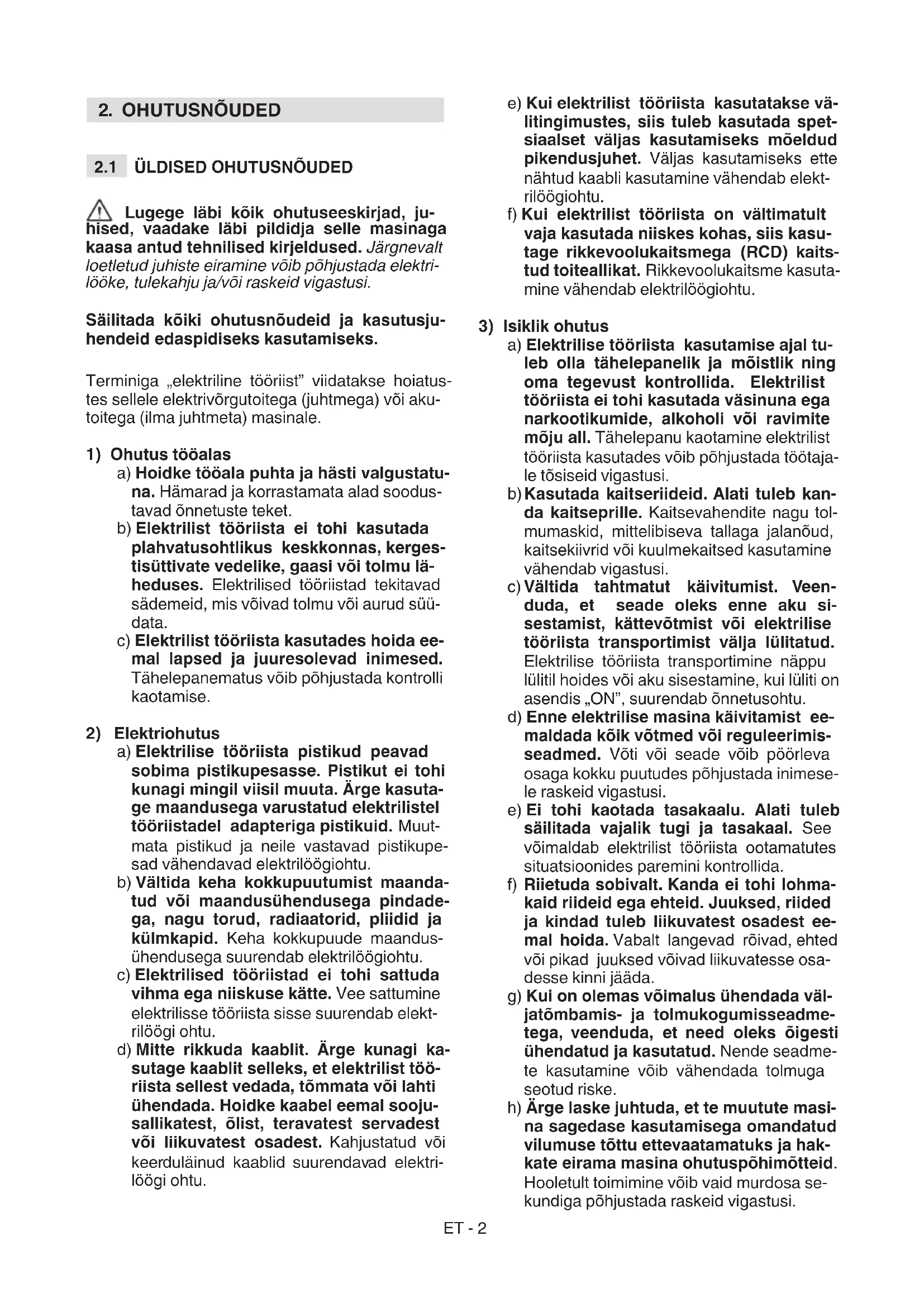

2. OHUTUSNÕUDED

2.1 ÜLDISED OHUTUSNÖUDED

⚠️ Lugege läbi köik ohutuseeskirjad, juhised, vaadake läbi pildidja selle masinaga kaasa antud tehnilised kirjeldused. Järgnevalt loetletud juhiste eiramine vöib pöhjustada elektri- lööke, tulekahju ja/vöi raskeid vigastusi.

Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks.

Terminiga „elektriline tööriist” viidatakse hoiatustes sellele elektrivõrgutoitega (juhtmega) või aku-toitega (ilma juhtmeta) masinale.

1) Ohutus tööalas

a) Hoidke tööala puhta ja hästi valgustatuna. Hämarad ja korrastamata alad soodus-tavad önnetuste teket.
b) Elektrilist tööriista ei tohi kasutada plahvatusohtlikus keskkonnas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilist tööriista kasutades hoida eemal lapsed ja juuresolevad inimesed. Tähelepanematus võib põhjustada kontrolli kaotamise.

2) Elektriohutus

a) Elektrilise tööriista pistikud peavad sobima pistikupesasse. Pistikut ei tohi kunagi mingil viisil muuta. Ärge kasutage maandusega varustatud elektrilistel tööriistadel adapteriga pistikuid. Muutmata pistikud ja neile vastavad pistikupe-sad vähendavad elektrilöögiohtu.
b) Vältida keha kokkupuutumist maandatud või maandusühendusega pindadega, nagu torud, radiaatorid, pliidid ja külmkapid. Keha kokkupuude maandusühendusega suurendab elektrilöögiohtu.
c) Elektrilised tööriistad ei tohi sattuda vihma ega niiskuse kätte. Vee sattumine elektrilisse tööriista sisse suurendab elektrilöögi ohtu.
d) Mitte rikkuda kaablit. Ärge kunagi kasutage kaablit selleks, et elektrilist tööriista sellest vedada, tömmata või lahti ühendada. Hoidke kaabel eemal soojusallikatest, ölist, teravatest servadest või liikuvatest osadest. Kahjustatud või keerduläinud kaablid suurendavad elektri- löögi ohtu.

e) Kui elektrilist tööriista kasutatakse välitingimustes, siis tuleb kasutada spetsiaalset väljas kasutamiseks möeldud pikendusjuhet. Väljas kasutamiseks ette nähtud kaabli kasutamine vähendab elektrilöögiohtu.
f) Kui elektrilist tööriista on vältimatult vaja kasutada niiskes kohas, siis kasutage rikkevoolukaitsmega (RCD) kaitstud toiteallikat. Rikkevoolukaitsme kasutamine vähendab elektrilöögiohtu.

3) Isiklik ohutus

a) Elektrilise tööriista kasutamise ajal tu- leb olla tähelepanelik ja möistlik ning oma tegevust kontrollida. Elektrilist tööriista ei tohi kasutada väsinuna ega narkootikumide, alkoholi või ravimite mõju all. Tähelepanu kaotamine elektrilist tööriista kasutades võib põhjustada töötaja- le tõsiseid vigastusi.
b) Kasutada kaitseriideid. Alati tuleb kanda kaitseprille. Kaitsevahendite nagu tolmumaskid, mittelibiseva tallaga jalanõud, kaitsekiivrid või kuulmekaitsed kasutamine vähendab vigastusi.
c) Vältida tahtmatut käivitumist. Veenduda, et seade oleks enne aku sisestamist, kättevõtmist või elektrilise tööriista transportimist välja lülitatud. Elektrilise tööriista transportimine näppu lülitil hoides või aku sisestamine, kui lüliti on asendis „ON”, suurendab önnetusohtu.
d) Enne elektrilise masina käivitamist eemaldada köik võtmed või reguleerimisseadmed. Võti või seade võib pöörleva osaga kokku puutudes põhjustada inimesele raskeid vigastusi.
e) Ei tohi kaotada tasakaalu. Alati tuleb säilitada vajalik tugi ja tasakaal. See võimaldab elektrilist tööriista ootamatutes situatsioonides paremini kontrollida.
f) Riietuda sobivalt. Kanda ei tohi lohma-kaid riideid ega ehteid. Juuksed, riided ja kindad tuleb liikuvatest osadest eemal hoida. Vabalt langevad rõivad, ehted või pikad juuksed võivad liikuvatesse osadesse kinni jääda.
g) Kui on olemas võimalus ühendada väljatõmbamis- ja tolmukogumisseadmetega, veenduda, et need oleks õigesti ühendatud ja kasutatud. Nende seadmete kasutamine võib vähendada tolmuga seotud riske.
h) Ärge laske juhtuda, et te muutute masina sagedase kasutamisega omandatud vilumuse töttu ettevaatamatuks ja hakkate eirama masina ohutuspõhimõtteid. Hooletult toimimine võib vaid murdosa sekundiga põhjustada raskeid vigastusi.

4) Elektrilise tööriista kasutamine ja hoidmine

a) Elektrilist tööriista ei tohi üle koormata. Kasutada tööks sobivat elektrilist tööriista. Tööks sobiv elektriline tööriist teeb töö ära paremini ja kindlamalt ning kiirusel, milleks on projekteeritud.

b) Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat öigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb paran-dada.

c) Iga kord enne reguleerimistööd või osade vahetamist või enne elektrilise tööriista ära panemist võtke aku pesast välja. Need ettevaatusabinõud vähenda- vad elektrilise tööriista tahtmatu käivitumise ohtu.

d) Elektrilisi tööriistu tuleb hoida lastele kättesaamatus kohas ja neid ei tohi kasutada inimene, kes tööriista ja käesolevaid juhendeid ei tunne. Elektrilised tööriistad on asjatundmatu kasutaja käes ohtlikud.

e) Seista hea elektriliste tööriistade hoolduse eest. Kontrollida, et liikuvad osad oleksid ühel joonel ja liiguksid vabalt, et ei oleks katkiseid osasid või muid asjaolusid, mis võiksid mõjutada elektrilise tööriista töötamist. Kahjustuste korral tuleb elektriline tööriist enne kasutamist parandada. Paljude önnetuste põhju-seks on puudulik hooldus.

f) Lõikeseadmed peavad olema teritatud ja puhtad. Lõikeseadmete korralik hooldus ja teravad lõikeelemendid väldib nende takerdumist ja kergendab kontrolli nende üle.

g) Kasutage elektrilist tööriista ja selle lisaseadmeid vastavalt juhendile, pidades sealjuures silmas töötingimusi ja sooritatava töö iseloomu. Elektrilise töö- riista kasutamine ettenähtust erineval viisil vöib kaasa tuua ohtlikke olukordi.

h) Hoida käepidemed kuivad, puhtad ning öli- ja rasvavabadena. Libedad käepidemed ei võimalda tööriista käsitseda ja säilitada tööriista üle kontrolli ettenägematutes olukordades.

5) Akutoitel tööriistade kasutamine ja ette-vaatusabinõud

a) Laadige akusid vaid tootja soovitatud laadijaga. Üht tüüpi akude laadimiseks möeldud laadija vöib teist tüüpi akudega pöhjustada tulekahju.

b) Kasutage tööriistu ainult neile möeldud akudega. Teist tüüpi akude kasutamisel kaasneb kehavigastuse oht ja tuleoht.

c) Ajal, mil akut ei kasutata, hoidke seda eemal metallesemetest, nagu klambrid, mündid, kruvikeerajad, kruvid, naelad, mis võiksid luua ühenduse kahe akuklemmi vahel. Akuklemmide lühistamine võib põhjustada põletushaavu ja süttimist.

d) Halvas seisukorras akust võib lekkida vedelikku: vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputada koheselt veega. Silmadega kokkupuute korral pöörduda koheselt arsti poole. Akust välja voolanud vedelik võib põhjustada nahaärritusi või põletusi.

e) Ârge kasutage kahjustatud või muude- tud akuplokki või tööriista. Kahjustatud või muudetud akud võivad toimida ettear- vamatult ja seetõttu põhjustada tulekahju, plahvatuse või vigastusohtu.

f) Årge pange akuplokki tulle ega liiga kõrge temperatuuri kätte. Tulle või temperatuurile üle 130 °C sattumine võib põhjustada plahvatust. MÄRKUS. Temperatuuri „130 °C” asemel võib olla märgitud temperatuur „265 °F”.

g) Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhendis täpsustatud temperatuurivahemikku. Ebaõige või temperatuuril väljaspool ettenähtud temperatuurivahemikku laadimine võib akut kahjustada e suurendada tuleohtu.

6) Teenindus

a) Laske elektrilist tööriista parandada kvalifitseeritud spetsialistidel, kasutades ainult originaalvaruosi. Niiviisi säilib elektrilise tööriista ohutus.

b) Ârge kahjustatud akut kunagi paranda- ge. Akut tohib hooldada ainult tootja või vo- litatud teenusepakkuja.

2.2 HEKITRIMMERI OHUTUSEESKIRJAD

a) Hoidke kõikide kehaosadega lõiketeradest eemale. Keelatud on lõigatud materjali eemaldada või kinni hoida, kui lõiketerad liiguvad.

Terad jätkavad liikumist ka pärast lüliti väljalülitamist. Tähelepanu hajumine hekitrimmeri kasutamise ajal võib põhjustada raskeid kehavigastusi.

b) Liigutage hekitrimmerit, hoides seda käepidemest kinni, nii et lõiketera seisab, ja olles ettevaatlik, et te ei lülita ühtegi toitelülitit sisse. Hekitrimmeri nõuetekohane transportimine vähendab lõiketerade kogemata käivitamise riski ja nendest tingitud kehavigastuste ohtu.

c) Hekitrimmeri transportimisel või hoiule panemisel pange alati terakate peale. Hekilõikuri õigesti liigutamine vähendab lõiketeradest tingitud vigastuste ohtu.

d) Kinni jäänud materjali eemaldamisel või tööriista hooldamisel veenduge, et kõik lülitid on välja lülitatud ja akupakett on eemaldatud või lahti ühendatud. Hekitrimmeri ootamatu käivitumine kinnikiilunud materjali eemaldamise või tööriista hooldamise ajal võib põhjustada raskeid kehavigastusi.
e) Hoidke hekitrimmerit ainult isoleeritud käepidemetest, sest lõiketera võib sattuda kokkupuutesse peidetud juhtmetega. Kui lõiketerad satuvad kokkupuutesse voolu all oleva elektrijuhtmega, võivad need panna ka hekitrimmeri metallosad voolu alla ja anda töötajale elektrilöögi.
f) Hoidke kõik toitejuhtmed ja kaablid lõika-miskohast eemal. Toitejuhtmed võivad olla var-jatud hekkide või põõsaste vahel ja lõiketera võib need kogemata läbi lõigata.
g) Årge kasutage hekktrimmerit halva ilmaga, eriti kui on välgulöökide oht. Sellega vähendate välgutabamuseriski.
h) Surmava elektrilöögiohu vähendamiseks ärge kasutage kunagi pikendatud ulatusega hekilõikurit õhuelektriliinide läheduses. Kokkupuude elektriliinidega võib kaasa tuua raske kehavigastuse või surmava elektrilöögi.
i) Hoidke masinast alati kahe käega, kui tööta-te pikendatud ulatusega hekilõikuriga. Hoidke pikendatud ulatusega hekilõikurit kahe käega, et mitte selle üle kontrolli kaotada.
j) Kasutage alati peakaitsevahendit, kui töötate pea kohal pikendatud ulatusega hekilõikuriga. Kukkuv praht võib tekitada raske kehavigastuse.

Purunemiste või õnnetuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vastavate esmaabivõtetega ja põörduda vajaliku ravi saamiseks tervishoiuasutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“) eriti neile, kes kannatavad vereringhäirete käes. Sümp-tomid puudutavad käsi, randmeid ja sörmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisae-ga ja pidada nõu arstiga.

2.3 HOOLDUS, HOIDMINE

Regulaarne hooldamine ja õigesti hoidmine tagab masina ohutuse ja jõudluse.

• Kui seiskate masina hoolduseks, kontrollimiseks, ladustamiseks või lisaseadme vahetamiseks, lülitage mootor välja, ühendage masin vooluvõrgust lahti ja veenduge, et kõik liikuvad osad on täielikult seiskunud.
• Laske masinal enne kontrollimist, reguleerimist ja hoiule panemist maha jahtuda.
• Hoidke masinat hoolikalt ja hoidke seda puh-tana, kuivas ja lastele kättesaamatus kohas.
• Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigased või kahjustatud osad tuleb välja vahetada ja mitte kunagi parandada. Kasutage ainult originaalvaruosi.
• Tuleohu vähendamiseks ei tohi anumaid tekkinud jääkmaterjalidega jätta siseruumi.

⚠ Kasutusjuhendis märgitud müra- ja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeseadme kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause.

2.4 AKU / AKULAADIJA

TÄHELEPANU

Järgmised ohutuseeskirjad sisaldavad spetsiaalses akulaadija juhendis esitatud ohutuseeskirju.

• Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.
• Kasutada ainult teie töövahendile ette nähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi või tuleohtu.
• Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid põhjustada kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.
• Akulaadijat ei tohi kasutada ruumis, kus on tu-leohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jne. Laadimise ajal akulaadija kuumeneb ja võib põhjustada tulekahju.
• Akude transportimise ajal pöörake tähelepanu sellele, et poolused omavahel kokku ei puutuks

ja transportimiseks ei tohi kasutada metallmahuteid.

2.5 KESKKONNAKAITSE

• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
• Jääkmaterjalide ümber töötlemisel järgige kohalikke nõudeid
• Kui masin kasutusest kõrvaldatakse, ärge visake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti.

Ärge visake elektrilisi seadmeid olmejäät- mete hulka. Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikasead- metest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pää-seda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt.

Pärast akude kasutusea lõppu tuleb akud anda jäätmekäitlusse, mis oleks keskkonnasõbralik. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus võetakse vastu liitiumioonakusid.

Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

3. MASINAGA TUTVUMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASUTUSOTSTARVE

See aiatehnika masin on kaasaskantev akutoitel hekilõikur.

Masin koosneb põhiliselt mootorist, mis käitab lõikeseadet.

Kasutaja saab käivitada põhilisi juhtimisseadmeid hoides lõikeseade alati ohutus kauguses.

3.1.1 Ettenähtud kasutus

See masin on projekteeritud ja valmistatud:

• väiksemate oksadega põõsaste ja hekkide pügamiseks ja lõikamiseks;
• kasutatav ühe töötajaga.

3.1.2 Ebaõige kasutus

Mistahes muu ülalnimetatust erinev kasutus võib osutuda ohtlikuks ja kahjulikuks inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• muru niitmine üldiselt ja eriti äärekivide läheduses;
• materjali purustamine komposteerimiseks;
• lõikamistööd;
• masina kasutamine nii, et lõikeseade asub töötaja õlavööst kõrgemal;
• masina kasutamine mittetaimse päritoluga materjali lõikamiseks;
• lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste vigastuste oht;
• masina kasutamine rohkem kui ühe inimese poolt.

TÄHTIS Masina ebaõige kasutus muudab garantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohustused, mis tulenevad talle endale või teistele isikutele tekitatud kahjust või vigastustest.

3.1.3 Kasutaja tüüp

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sümbolid (Jn. 2). Nende ülesanne on tuletada masinaga töötajale meelde toimimisviise, mida tuleb järgida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega.

Sümbolite tähendus:

ETTEVAATUST! OHT!

Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele.

ETTEVAATUST! Enne masina kasutamist lugege kasutusjuhendit.

Kandke kaitseprille.

Kandke pakse libisemiskindlaid töökindaid.

Masin ei tohi olla vihma või niiskuse käes.

Lõikeoht! Hoidke käed ja jalad teradest eemal.

EEMALEPAISKAMISE OHT! Olge tähelepanelik esemete võimaliku paiskumise suhtes lõikeseadmelt, mis võib inimesi raskelt vigastada ja asju kahjustada.

EEMALEPAISKAMISE OHT! Masina kasutamise ajal hoidke inimesed ja koduloomad vähemalt 15 m kaugusel

TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

3.3 TOOTE ANDMESILT

Masina andmesildil on märgitud järgmised andmed (Jn 1):

1. Müravõimsuse tase
2. Vastavusmärgistus
3. Ehitusaasta / kuu
4. Masina tüüp
5. Registreerimisnumber
6. Ehitaja nimi ja aadress
7. Artiklikood
8. Toitepinge

Kirjutage masina identifitseerimisandmed kaane tagaküljel olevale sildile öigetesse lahtritesse.

TÄHTIS Iga kord, kui võtate ühendust volitatud teeninduskeskusega, kasutage masina identifitseerimiseks andmeid andmesildilt.

TÄHTIS Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

3.4 PÕHIKOMPONENDID

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Jn 1):

A. Mootor: kasutatakse lõikeseadme ajamina.
B. Varras: sellel on peamised käivituslülitid.
C. Tagakäepide: käepide lõikuri tagaosas pärast juhtnuppe. Hoitakse parema käega.
D. Esikäepide: käepide juhtnuppude juures. Hoitakse vasaku käega.
E. Lõikeseade okste ja oksakeste lõikamiseks puudelt. Tarnitakse varda külge paigaldatuna.
F. Rakmed: rihmadest koosnev riideese, mis pannakse selga, et aidata hoida masina kaalu töö ajal.
G. Tera (lõikeseade): taimede lõikamiseks mõeldud seade.
H. Terakaitse (masina teisaldamise ja transpordi jaoks): kaitseb lõikeseadmega soovimatu kokkupuute vastu, mis võiks muidu põhjustada tõsiseid vigastusi.
I. Aku: (kui ei ole masinaga kaasas, vt ptk 15 "Lisaseadmed tellimusel") annab energia mootori käivitamiseks; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis.
J. Akulaadija (eraldi tellitav, p 15.2): akude laadimiseks; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis. Saadaval on kaht liiki akulaadijaid: J1 (kiirlaadija); J2 (tavalaadija).
K. Aku kandmise seljakott (tellitav lisatarvik. p 15.3): seade, millesse saab akud paigutada.
L. Ühenduskaabel: kaabel, millega saab ühendada masinat aku kandmise seljakotiga.
M. Akusimulaator (tellitav lisatarvik. p 15.4): seade, mis masina pesasse sisestatult võimaldab kasutada aku kandmise seljakotti.

4. KOKKUMONTEERIMINE

⚠ Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel järgida, on kirjeldatud 2. Ptk. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

Ladustamis- ja transpordipõhjustel ei ole masina mõnesid komponente külge pandud otse tehases, vaid need tuleb masina külge monteerida pärast

pakendi eemaldamist järgides järgnevaid instruktsioone.

⚠ Pakkige saag lahti ja monteerige ainult tasasel ja kõval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutage alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Monteerimisel kasutatavad komponendid on kaasa pakitud.

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et komponente mitte kaotada
2. Tutvuge karbis oleva dokumentatsiooniga, sealhulgas juhendiga.
3. Võtke kõik pealemonteerimata komponendid kastist välja.
4. Tõstke masin kastist välja.
5. Kõrvaldage kast ja pakendid vastavalt kohalikele eeskirjadele.

4.2 LÕIKESEADE

⚠ Enne monteerimist vaadake, et aku ei oleks oma pesas.

• Sisestage varras (Jn 3.A) oksalõikuri lõikeseadme vahele (Jn. 3.B).
• Lükake kraed (Jn 3.C) üles ja keerake pääripäeva kinni.

Kontrollige ühendusi regulaarselt, et näha kas köik on korralikult kinni.

4.3 HEKILÕIKURI PIKENDUS

• Keerake nupp kergelt lahti (Jn 4.A) noolega näidatud suunas - lahtine tabalukk;
• tömmake või suruge vart (Jn. 4.B), kuni saate soovitud pikkuse;
• pärast reguleerimist keerake nupp korralikult kinni noolega näidatud suunas - kinnine tabalukk.

⚠️ Kontrollige ühendusi regulaarselt, et näha kas köik on korralikult kinni.

4.4 HEKILÕIKURI LÕIKESEADME EEMALDAMINE

- Hekilõikuri lõikeseadme eemaldamiseks (Jn 3.B) toetage varras (Jn 3.A) vastu maad,

lõdvendage krae (Jn 3.C) ja võtke hekilõikuri lõikeseade lahti.

4.5 AKU KANDMISE SELJAKOTI VALMIS SEADMINE (KUI ON ETTE NÄHTUD)

Aku kandmise seljakott toimetatakse kätte juba kokkupandult (Jn 1K) ja selle saab tugitrakside küljest lahti haakida (Jn 5) ja seda saab käes kanda.

Aku kandmise seljakoti lahti haakimiseks vajutage mölemat ülemist nuppu (Jn 5.A).

Akude pesad asuvad seljakoti mölemal poolel (Jn 6).

Seljakoti paremal poolel on:

• kaabli pistikupesa (Jn 7.A);
- aku valimislüliti (Jn 7.B);
- USB pistikupesa teiste seadmete laadimiseks (nt mobiiltelefoni jaoks) (Jn 7.C).

Selleks et vältida lahtisi juhtmeid, on mölemal poolel ja tagumises osas läbiviigukohad, millest saab toitejuhtme läbi panna.

5. JUHTSEADMED

5.1 OHUTUSLÜLITI (RAKENDAMISEKS VÕI VÄLISTAMISEKS)

Nupust lülitatakse masina elektrisüsteem sisse või välja (Jn 8.C).

Üks tuli põleb: masina elektrisüsteem aktiivne. Masin kasutamiseks valmis. Mõlemad tuled põlevad: masin töötab (Jn 8.D).

Tuli ei põle: toide on väljas.

TÄHTIS teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

Tähis „Tähelepanu“ (Jn 8.E) süttib masina rikke korral (vt tabelit „Törgete tuvastamine“, p 14).

5.2 GAASITRIKKEL

Gaasitrikkel (Jn 8.A) lülitab sisse lõikeseadme. Gaasitriklile vajutamine (Jn 8.A) on võimalik ainult siis, kui samal ajal vajutakse alla gaasitrikli lukk (Jn 8.B-M).

5.3 GAASITRIKLI LUKK

Gaasitrikli lukustuskang (Jn 8.B-M) teeb võimalikuks gaasitrikli juhtkangile vajutamise (Jn 8.A).

6. MASINA KASUTAMINE

TÄHTIS Nõutud ohutusnormid leiab 2. ptk. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

6.1 EELTÖÖD

Enne töö alustamist tuleb teha rida kontrolle ja operatsioone, et tagada kasulik ja maksimaalselt ohutu töö.

Seadke masin hästi toestatult ja horisontaalses asendis maapinnale.

6.1.1 Aku kontroll

Iga kord enne kasutamist:

- kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

6.1.2 Hekilõikuri lõikeseadme nurga muutmine

Hekilõikuri lõikeseade on 112° nurga all ning seda saab seada 6 asendisse.

- Toetage masin vastu maad, vajutage käändekohal nuppe (Jn 9.A) ja keerake lõikeseadet, kuni see läheb õigesse asendisse.

⚠️ Protseduuri ajal peab masin seisma ja aku olema välja võetud (p 7.2.2).

6.1.3 Rakmete kasutamine

⚠️ Kontrollige sageli, kas kiirühendus töötab ja masina saab ohu korral kiiresti rihmade küljest eemaldada.

Rakmed tuleb selga panna enne masina kinnitamist ühenduse külge ja rakmete rihm peab olema reguleeritud vastavalt töötaja pikkusele ja kogukusele.

• Rihma (Jn 10.A) läheb üle vasaku õla parema puusa poole.
• Ühendage karabiin (Jn 10.B) vastavasse kohta vardal.
  • Vajaduse vabastage lukukeel (Jn 10.C) ja eemaldage masin rakmetest.

6.1.4 Seljakoti kasutamine (kui on ette nähtud)

1. Sisestage aku ühte aku kandmise seljakotis ette nähtud pesadest (Jn 6), vajutades lõpuni sisse, kuni kostab klõps, mis lukustab selle asendisse ning tagab elektrikontakti;
2. ühendage kaabel seljakotiga spetsiaalses pistikupesas (Jn 7.A) ja keerake seda, kuni kostab klõps, mis lukustab selle asendisse ning tagab elektrikontakti;
3. reguleerige trakse ja pange rakmed eest kinni (Jn 11).

6.2 OHUTUSKONTROLLID

Sooritada tuleb allloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksid tabelis näidatule.

⚠ Tehke alati enne kasutamist ohutuskontrollid.

6.2.1 Üldkontroll

⚠️ Kui mõni tulemustest ei vasta tabelites märgitud tulemustele, siis ei ole võimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

Objekt	Tulemus
Käepidemed ja kaitsed	Puhtad, kuivad,korralikult ja stabiilseltkinnitatud masina külge
Masina ja tera kruvid	Korralikult kinni(mitte lõdvad)
Jahutusõhu avad	Ummistumata
Tera	Terav, kulumis- ja kahjustusjälgedeta
Kaitsed	Terved, kahjustamata.
Aku	Korpus terve, eimingeid lekkeid
Masin	Kulumis- ja kahjustusjälgedeta
Gaasitrikkel,gaasitrikli lukk	Nupud peavad liikuma vabalt, mitte jõuga.
Katsekäivitamine	Ebanormaalset vibratsiooni ei ole.Ebanormaalseid helisid ei ole

6.2.2 Masina töötamise test

Tegevus Tulemus
Pange aku oma kohale (p 7.2.3).	Tera peab olema paigal
Vajutage gaasitriklile. (ilma gaasitrikli lukule vajutamata)	Gaasitrikkel jääb lukku.
Vajutage gaasitrikli lukule ja gaasitriklile.	Nupud peavad liikuma vabalt, mitte jõuga.Tera hakkab liikuma.
Laske gaasitrikkel lahti. Trikkel peab kohe automaatselt ja kiirelt naasma neutraalsesse asendisse.Tera peab seisma jääma.

6.3 KÄIVITAMINE

6.3.1 Käivitamine akuga

1. Eemaldage terakaitse (Jn 1.H) (kui on paigaldatud);
2. vaadake, et tera ei puudutaks maapinda ega teisi esemeid;
3. Pange aku õigesti selle pesasse (Jn 12.B) (p 7.2.3);
4. vajutage ohutuslülitiit (Jn 8.C);
5. Vajutage gaasitrikli lukku (Jn 8.B-M) ja gaasitriklile. (Jn 8.A).

6.3.2 Käivitamine akusimulaatoriga (kui on ette nähtud)

1. Võtke sisse kindel paigalasend:
2. Eemaldage terakaitse (Jn 1.H) (kui on paigaldatud).
3. vaadake, et tera ei puudutaks maapinda ega teisi esemeid.
4. Pange akusimulaator õigesti selle pesasse masinas (Jn 12.J).
5. Ühendage ühenduskaabel akusimulaatoriga (Jn 12.I).
6. Valige valimislülitiga aku, mida käivitada (Jn 7.B).
7. vajutage ohutuslülitiit (Jn 8.A).
8. Vajutage gaasitrikli lukku (Jn 8.B-M) ja gaasitriklile. (Jn 8.A).

6.4 TÖÖTAMINE

Enne esmakordset lõikamist või põõsaste ja heki pügamist on sobiv hetk:

- läbida kursus seda tüüpi seadme kasutamises;

• panna rakmed korralikult selga
• lugeda tähelepanelikult läbi juhendi ohutuseeskirjad ja kasutusjuhised;
• harjutada viisil, millega masinat ja sobilikke töövõtteid tundma õppida.

Masina kasutamise ajal tehke alati nii:

• masin ühendage vaid korralikult selga pandud rakmete külge (vt p 6.1.3);
• Hoidke masinat alati kindlalt kahe käega, vasak käsi eesmisel käepidemel ja parem tagumisel, olenemata kasutaja võimalikust vasakukäelisusest.

⚠️ Keelatud on eemaldada lõigatud oksi või hoida lõigatavaid oksi kinni siis, kui tera töötab. Enne lõigatud okste eemaldamist lülitage masin välja.

MÄRKUS Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö.

6.4.1 Töövötted

Alati on soovitatav lõigata enne heki kaks vertikaalset külge ja pärast ülemine osa.

MÄRKUS Aku vastupidavus (ja seega ühe laadimisega lõigatava tööala suurus) on tingitud erinevatest oludest, mida on kirjeldatud (p 7.2.1).

6.4.1.a Vertikaalne lõikamine

Lõigata tuleb kaarekujulise liigutusega alt ülespoole, hoides tera kehast võimalikult kaugel (Jn 13).

6.4.1.b Horisontaalne lõikamine

Parimad tulemused saab kergelt lõikamise suunas kallutatud (0° - 15°) teraga (Jn 14), kaarekujulise liigutusega ja aeglase ja ühtlase edasiliikumisega, eriti väga tihedate hekkide puhul (Jn 14).

6.4.2 Soovitused kasutuseks

Kui kasutamise ajal jäävad terad kinni või okstesse kinni:

1. peatage koheselt masin (p 6.5);
2. oodake kuni lõikeseade on täiesti seiskunud;
3. eemaldage aku (p 7.2.2);
4. Võtke vahele jäänud oksad välja.

6.4.3 Terade määrimine töö ajal

Kui lõikeaseade soojeneb töö ajal liigselt, tuleb terade sisemisi pindasid määrida (p 7.4).

⚠️ Protseduuri ajal peab masin seisma ja aku olema välja võetud (p 7.2.2).

6.5 SEISKAMINE

Masina seiskamiseks:

• Laske lahti gaasitrikkel (Jn 8.A).
- Lülitage ohutuslüliti välja (tuli ei põle) (Jn 8.C).

⚠️ Pärast masina seiskamist kulub terade peatumiseni mitu sekundit.

Jätke masin ja mootor seisma; – ühelt tööalalt teisele liikudes.

⚠️ Teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

6.6 PÄRAST KASUTAMIST

6.6.1 Pärast kasutamist akuga

• Eemaldage aku selle pesast (Jn 15.B) ja pange aku laadima (p 7.2.2).
  • Paigaldage terakaitse.
• Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.
  • Puhastage masin (p 7.3).
• Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lõdvenenud kruvid ja poldid.

6.6.2 Pärast kasutamist akusimulaatoriga (kui on ette nähtud)

1. Asetage aku kandmise seljakoti valimislüliti asendisse „OFF" (Jn 7.B);
2. eemaldage akusimulaator masinast (Jn 15.J);
3. tömmake aku kandmise seljakott välja;
4. ühendage ühenduskaabel akusimulaatori küljest (Jn 15.I) ja seljakoti küljest lahti (Jn 7.A);
5. eemaldage aku seljakotist (Jn 16) ja pange aku laadima (p 7.2.2);
6. enne masina siseruumidesse jätmist, peab laskma mootoril maha jahtuda;
7. puhastage masin (p 7.3);
8. kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

TÄHTIS Eemaldage alati aku (p 7.2.2) ja paigaldage terakaitse kui jätate masina järelevalveta.

7. REGULAARNE HOOLDUS

7.1 ÜLDTEAVE

⚠ Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel järgida, on kirjeldatud 2. ptk. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.
⚠ Enne masina kontrollimist, puhastamist, hooldamist või reguleerimist:

- Oodake lõikeseadme seiskumist;

• Eemaldage aku oma kohalt;

- Hoidke peal terakaitsed, väljaarvatud tera ennast puudutavate tööde puhul;

- Kandke sobivaid riideid, töökindaid ja kaitseprille.

Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis". Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal.

• Mitteoriginaalvaruosade ja -tarvikute kasutamine ja/või vale paigaldamine võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.
• Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüüjatelt.

TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

7.2 AKU

7.2.1 Aku kestvus

Aku kestvus söltub peamiselt järgmistest tingimustest:

a. keskkonnateguritest, mis annavad suurema energianõudluse:

– tiheda või niiske heki lõikamine/pügamine;

– liiga jämedate okstega põõsaste lõikamine/pügamine.

b. kasutaja käitumisest, kes peaks vältima:

– sagedasi sisse ja väljalülitamisi töö ajal;

– töö suhtes vale tööviisi valimine (p 6.4.1).

Aku kestvuse pikendamiseks on alati soovitav:

• pügada ainult kuiva hekki;
• kasutada tehtavaks tööks sobivat töötehnikat.

Kui soovite kasutada masinat pikemateks töössessionideks, kui standard aku ette näeb, on võimalik:

• osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutusjärjepidevust möjutamata;
• osta standardakust suurema kestvusega aku (p 15.1).

7.2.2 Aku eemaldamine ja laadimine

1. Vajutage lukustusnuppu, mis asub akul masina peal (Jn 15.A) või seljakoti peal (Jn 16.A) (kui on ette nähtud);
2. eemaldage aku masinast (Jn 15.B) või aku kandmise seljakotist (Jn 16.B) (kui on ette nähtud);
3. pange aku (Jn 17.A) akulaadijasse (Joon. 17.B);
4. ühendada akulaadija (Jn 17.C) elektripistikusse, mille pinge vastab sildil näidatule;
5. laadige aku alati täielikult, järgides aku/akulaadija kasutusjuhendis toodud juhiseid.

MÄRKUS Aku on varustatud kaitsmega, mis takistab laadimist, kui ruumi temperatuur ei jää 0 ja +45°C vahele.

MÄRKUS Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale.

Laadimise lõppedes:

1. Eemaldage aku (Jn 18.A) selle pesast akulaadijast (Jn 18.B) (vältides laadimise lõppedes selle pikaajalist hoidmist akulaadijas);
2. eemaldage akulaadija (Jn 18.C) elektrivõrgust;
3. pange aku selle pesasse masinal (Jn 19.B) või ühte pesadest aku kandmise seljakotis (Jn 6) (kui on ette nähtud);
4. vajutage lõpuni sisse, kuni kostab klõps, mis lukustab selle asendisse ning tagab elektrikontakti.

7.3 MASINA PUHASTAMINE

Pärast iga kasutamist tuleb masin korralikult puhastada tolmust ja jääkidest.

• Tuleohu vähendamiseks hoidke masin ja eriti mootor puhtana okstest, lehtedest ja liigsest määrderasvast.
• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.
• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.
• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.
• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.
• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab öhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

7.4 LÕIKESEADME PUHASTAMINE JA MÄÄRIMINE

Pärast iga töökorda on sobiv terad puhastada ja ölitada, nii säilivad nad kauem.

⚠️ Lõikeseadet ei tohi puudutada enne, kui aku on eemaldatud ja lõikeseade on täielikult peatunud.

• Seadke masin hästi toestatult ja horisontaalses asendis maapinnale.
• Puhastage terasid kuiva lapiga, vastupidava mustuse vastu kasutage harja.
• Ölitage terad soovitavalt loodussõbralikuga õhukese eriõli kihiga, piki tera ülemist serva.

7.5 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.
• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

8. ERAKORRALINE HOOLDUS

8.1 LÕIKESEADME ERAKORRALINE HOOLDUS

⚠️ Lõikeseadet ei tohi puudutada enne, kui aku on eemaldatud ja lõikeseade on täielikult peatunud.

Kui kasutate vastavalt juhistele, ei vaja terad hooldust ega teritamist.

8.1.1 Kontroll

⚠️ Kontrollida perioodiliselt, et terad ei oleks paindunud või kahjustunud, ja et kruvid oleksid korralikult kinni keeratud.

Teradevahelist kaugust ei ole vaja reguleerida, kuna see on juba tehase poolt fikseeritud.

8.1.2 Teritamine

Teritamine on vajalik, kui lõikamise tulemus väheneb ja oksad kipuvad tihti kinni jääma.

⚠ Ohutuskaalutlustel on soovitav, et teritamist ja tasakaalustamist teostatakse spetsialiseeritud keskuses, kus on vajalikud oskused ja sobivaimad vahendid töö teostamiseks, ilma et riskitakse tera kahjustada ja et selle kasutamise oleks ohtlik.

Kulunud lõikehammastega tera ei tule kunagi teritada, vaid see tuleb alati välja vahetada.

8.1.3 Asendamine

⚠ Tera ei tohi kunagi parandada, vaid see tuleb välja vahetada niipea, kui ilmnevad purunemismärgid või seda ei saa enam teritada. Ohutuskaalutlustel on soovitav seda teha erikeskuses.

Antud masinal tuleb kasutada terasid, mis kannavad Tehniliste andmete tabelis näidatud koodi.

Arvestades toote arengut, võivad "Tehniliste andmete" tabelis märgitud terad aja jooksul olla välja vahetatud teistega, mille vahetus- ja tööohutusomadused on analoogsed.

9. HOIUSTAMINE

TÄHTIS Kohustuslikke ohutusnõudeid, mida tuleb masina ladustamisel järgida, on kirjeldatud lõigus 2. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

9.1 MASINA HOIUSTAMINE

Kui masin pannakse hoidlasse, siis:

1. Eemaldage ja laadige aku (p 7.2.2).
2. Paigaldage tera kaitse.
3. Oodake, et mootor jahtuks piisavalt;

4. Puhastage masin (p 7.3).

5. Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.

6. Ladustage masin:

7. kuivas keskkonnas;

8. kaitstuna ilmastikutingimuste eest;
   – lastele kättesaamatus kohas;
   – Kontrollige, kas olete eemaldanud köik vötmed ja hooldusel kasutatud tööriistad.

9.2 AKU HOIUSTAMINE

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust.

MÄRKUS Pikema kasutusest kõrvale jäämise korral laadige akut iga kahe kuu järel, see pikendab aku kasutusiga.

10. TEISALDAMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada, tõsta, transportida või kallutada:

• Jätke masin seisma;
• Oodake lõikeseadme seiskumist;
  • Eemaldage aku ja laadige see;
  • Paigaldage tera kaitse.
• Oodake, et mootor jahtuks piisavalt;
• Panna kätte paksud töökindad;
• Hoida masinat ainult käepidemetest ja suunata latt käigusuunale vastupidises suunas.

Kui masinat transporditakse sõiduvahendil, siis:

• kinnitada masin köite või kettide abil;
• paigutada masin nii, et see ei oleks kellelegi ohuks.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud köik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Köik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused.

Ebasobivates kohtades või kvalifitseerimata inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.

• Garantii alla kuuluvaid parandus- ja hooldustöid tohivad teha ainult volitatud teeninduskeskused.
• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud

on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.
• Soovitame anda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.

12. GARANTII KATE

Garantii katab köik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima köiki lisatud dokumentatsioonis antud juhiseid.

Garantii ei kata kahjusid, mis on tingitud järgmisest:

• Kaasasolevate dokumentidega tutvumata jätmine.
  • Tähelepanematus.
• Ebaõige või lubamatu kasutus ja monteerimine.
• Muude kui originaalvaruosade kasutamine.
• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud.

Garantii ei kata ka:

- Kuluvate materjalide, nagu rattad, terad, ohutusmutrid ja traadid, normaalne kulumine.

• Normaalne kulumine.

Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.

13. HOOLDUSTÖÖDE TABEL

Töö Sagedus Märkused
MASIN
Kõikide kinnituste kontroll	Iga kord enne kasutamist	p 7.5
Ohutuskontrollid / Juhtseadmete kontrollimine	Iga kord enne kasutamist	p 6.2
Varraste kinnituse kontroll	Iga kord enne kasutamist	4.3, 4.4
Aku laetuse seisu kontroll.	Iga kord enne kasutamist	*
Aku laadimine	Iga kord pärast kasutamise lõpetamist	p 7.2.2 *
Masina ja mootori puhastamine	Iga kord pärast kasutamise lõpetamist	p 7.3
Lõikeseadme puhastamine ja määrimine	Iga kord pärast kasutamise lõpetamist	p 7.4
Kontrollige, et masinal ei oleks kahjustusi Vajadusel võtke ühendust volitatud teeninduskeskusega.	Iga kord pärast kasutamise lõpetamist	-
Lõikeseadme kontroll	Iga kord pärast kasutamise lõpetamist	p 8.1.1
Lõikeseadme teritamine	-	p 8.1.2 **
Lõikeseadme vahetus	-	p 8.1.3 **

* Lugege aku/akulaadija juhendit.
**Operatsioon, mille peab teostama edasimüüja või spetsialiseeritud teeninduskeskus.

14. RIKETE TUVASTAMINE

RIKE VÕIMALIK PÕHJUS LAHENDUS
1. Ohutuslülitile vajutamisejärel sinine tuli ohutuslülitil(Jn 8.C) ei sütti	Aku puudub või poleõigesti sisestatud	Kontrollida, et aku oleks õigestipaigutatud (p 7.2.3).
2. Ohutuslülitile vajutamisejärel sinine tuli (Jn 8.C) eisütti, märgutuli vilgub	Aku tühi Kontrollida laetusastet ja	laadida aku (p 7.2.2).
3. Mootor seiskub töö ajal	Aku pole õigesti sisestatud Kontrollida, et aku oleks õigestipaigutatud (p 7.2.3).
	Masin on kahjustatud Pange masin kohe seisma, eemaldageaku ja põörduge teeninduse poole.
4. Gaasitriklile (Jn 8.A) jagaasitrikli lukule (Jn 8.B)vajutamisel ei hakkalõikeseade tööle	Masin on kahjustatud Masinat ei	tohi kasutada. Pangemasin kohe seisma, eemaldage akuja põörduge teeninduse poole.
5. Lõikeseade kuumenebtöö ajal üle	Terade ölitamine pole piisav Pange masin seisma, oodakelõikeseadme seisma jäämist, eemaldageaku ja määrige teri (p 7.4)
6. Lõikeseade läheb vastuelektriliini või -juhet.	- MITTE PUUDUTADA LÕIKETERI,ELEKTRILÖÖGIOHT, VÄGA OHTLIK!Võtke masinast kinni vaid tagumisestisoleeritud käepidemest ja asetageettevaatlikult endast eemale. Lülitagevool elektriliinist või sisselõigatudelektrijuhtmest välja, eemaldage aku ennekui eraldate juhtme lõikehammastest.
7. Lõikeseade läksvastu võõrkeha.	- Pange masin kohe seisma,eemaldage aku ja:- kontrollida kahjustusi;- kontrollida, kas on lõdvenenudosi ja need kinnitada;- vahetada välja või parandadakahjustatud osa samasugusteomadustega osadega.
8. Töö ajal on kuulda liigsetmüra ja/või vibratsioone	Masina osad on lõdvenenudvõi kahjustatud	Pange masin kohe seisma,eemaldage aku ja:- kontrollida kahjustusi;- kontrollida, kas on lõdvenenudosi ja need kinnitada;- vahetada välja või parandadakahjustatud osa samasugusteomadustega osadega.
9. Masinast tuleb töö ajal suitsu	Masin on kahjustatud Masinat ei	tohi kasutada. Pange masinkohe seisma, eemaldage aku japõörduge teeninduskeskuse poole.
10. Aku kestab vähe aega	Rasked kasutustingimusedsuuremavoolutarbimisega	Optimeerige kasutust(p 7.2.1).
	Aku pole töövajadusteks piisav K	Casutage teist akut võivõimendatud akut (p 15.1).
	Aku kestvus on kehvenenud. Ostke uus aku.
11. Akulaadija ei lae	Aku pole akulaadijasseÕigesti sisestatud	Kontrollige, et kõik on korralikult sees (p 7.2.3).
	Ebasoodsadkeskkonnatingimused	Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit).
	Mustad kontaktid Puhastage kontaktid.
	Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees.
	Defektne akulaadija Asendage originaalvaruosaga.
		Kui rike ei kao, siis lugege aku/akulaadija juhendi.

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

15. LISASEADMED TELLIMISEL

15.1 AKUD

Saadaval on eri võimsusega eri töövajadusi rahuldavaid akusid (Jn 20). Nimekirja sellele masinale heakskiidetud akudest leiab "Tehniliste andmete" tabelist.

15.2 AKULAADIJA

Seadet kasutatakse aku laadimiseks: kiirrežiimil (Jn 21.A), standardsel (Fig. 21.B).

15.3 AKU KANDMISE SELJAKOTT

Seade, millesse saab panna kaks akut ja mis annab masina töötamiseks vajaliku elektritoite. See antakse ühenduskaablist masinasse (Jn 1.L) ja valimislülitiga (Jn 7.B), millega saab valida ühe kahest akust (asend „1“ ja „2“) ja „OFF”.

15.4 AKUSIMULAATOR

Seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

SISÄLLYSLUETTELO

1. YLEISTÄ....1
2. TURVALLISUUSMÄÄRÄYKSET....2
3. LAITTEESEEN TUTUSTUMINEN....5

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
