BEDIENUNGSANLEITUNG PH 700e STIGA

[1] DE - TECHNISCHE DATEN

[2] MAX Versorgungsspannung

[3]NOMINALEVersorgungsspannung

[4] Leerlaufdrehzahl

[5] Klingengeschwindigkeit

[6] Messerlänge

[7] Messer bremse

[8] Führungsschwert

[9] Gewicht ohne Batterieeinheit

[10] Gemessener Schalldruckpegel

[11] Messungenauigkeit

[12] Gemessener Schallleistungspegel

[13] Garantierter Schallleistungspegel

[14] Vibrationspegel

[15] - Vorderer Handgrift

[16] - Hinterer Handg

[19] Batterieladegerät

[20]Batterietasche

[21] Batteriesimulator

(*) Die Verwendung dieser Batterie ist nur mit dem Batterletasche zulässig. Es Ist verboten, die Batterie in das Fach auf der Maschine einzusetzen.

a) HINWEIS: Der erklärte Gesamtwert der Vibrationen wurde durch eine standardisierte Methode gemessen. Er kann verwendet werden, um einen Vergleich zwischen verschiedenen Werkzeugen anzustellen. Der Gesamtwert der Vibrationen kann auch bei einer Vorabbewertung der Vibrationsbelastung eingesetzt werden.

b) WARNUNG: Die Schwingungsemission bei der effektiven Verwendung des Werkzeugs kann sich je nach den Einsatzarten des Werkzeugs vom erklärten Gesamtwert unterscheiden. Deshalb ist es notwendig, während der Arbeit die folgenden Sicherheitsmaßnahmen zu ergreifen, um den Bediener zu schützen: Handschuhe während der Verwendung anziehen, die Einsatzzeiten der Maschine begrenzen und die Zeiten verkürzen, in denen man den Gashebel gedrückt hält.

[1] EL - TEXNIKA XAPAKTHPIΣTIKA

5.2 POLUGA KOMANDE GASA

Poluga komande gasa (Sl. 8.A) omogućava aktiviranje rezne glave.

Aktiviranje poluge komande gasa (Sl. 8.A) moguće je samo ako se pritisne poluga za blokadu gasa (Sl. 8.B-M).

5.3 POLUGA ZA BLOKIRANJE GASA

Poluga za blokiranje gasa (Sl. 8.B-M) omogućava aktiviranje poluge komande gasa (Sl. 8.A).

6. UPOTREBA MAŠINE

VAŽNO Sigurnosní propisi kojih se treba pridržavati opisani su u pogl. 2. Strogo se pridržavajte ovih propisa kako ne bi nastali rizici ili opasnosti.

6.1 PRIPREMNE RADNJE

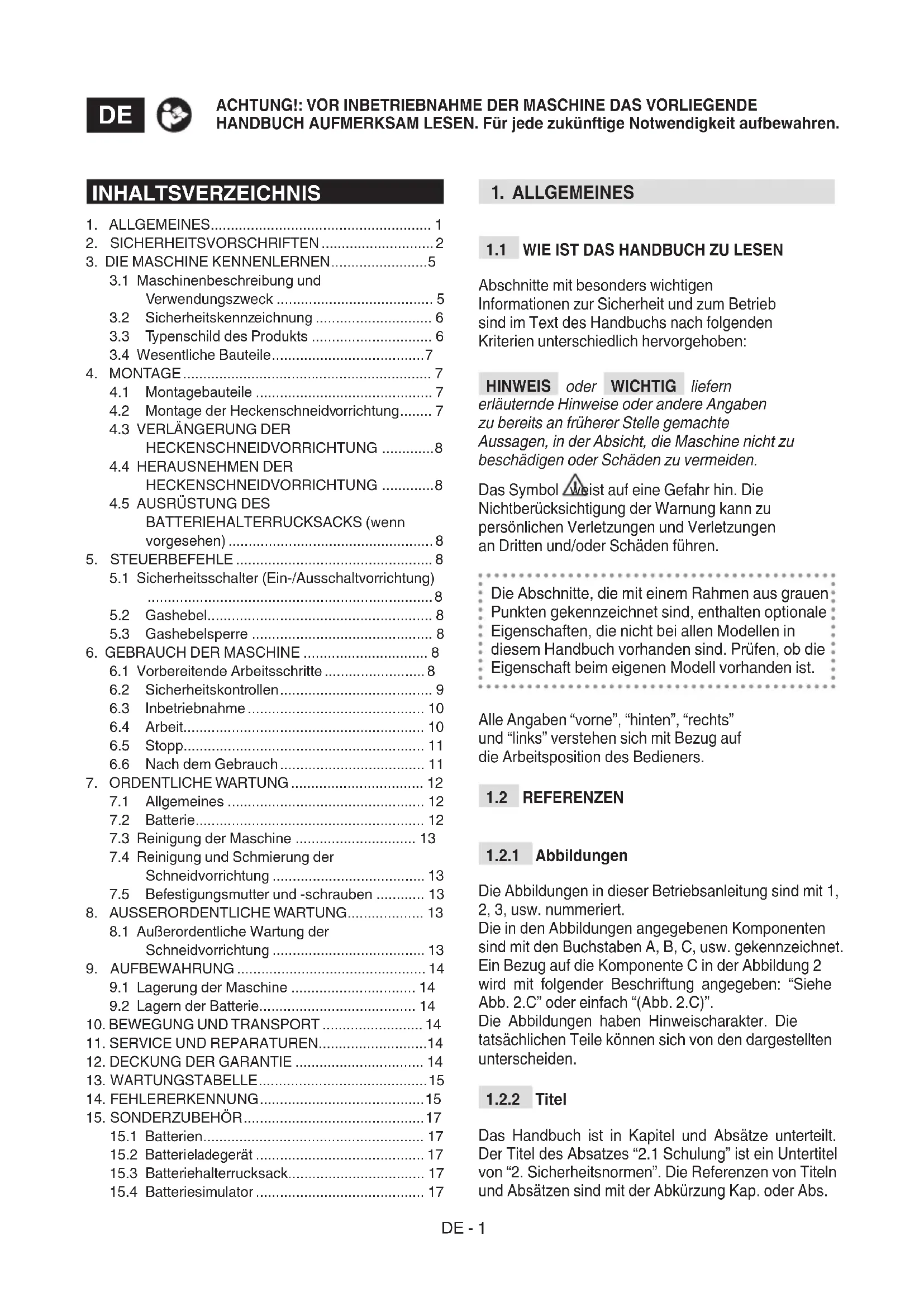

3.1 Maschinenbeschreibung und Verwendungszweck 5

3.2 Sicherheitskennzeichnung 6
3.3 Typenschild des Produkts 6
3.4 Wesentliche Bauteile....7

1. MONTAGE....7

4.1 Montagebauteile 7
4.2 Montage der Heckenschneidvorrichtung..... 7
4.3 VERLÄNGERUNG DER HECKENSCHNEIDVORRICHTUNG ....8
4.4 HERAUSNEHMEN DER HECKENSCHNEIDVORRICHTUNG ....8
4.5 AUSRÜSTUNG DES BATTERIEHALTERRUCKSACKS (wenn vorgesehen)......8

1. STEUERBEFEHLE 8

5.1 Sicherheitsschalter (Ein-/Ausschaltvorrichtung) 8
5.2 Gashebel....8
5.3 Gashebelsperre 8

1. GEBRAUCH DER MASCHINE 8

6.1 Vorbereitende Arbeitsschritte 8
6.2 Sicherheitskontrollen....9
6.3 Inbetriebnahme 10
6.4 Arbeit.... 10
6.5 Stopp....11
6.6 Nach dem Gebrauch.... 11

1. ORDENTLICHE WARTUNG 12

7.1 Allgemeines 12
7.2 Batterie.... 12
7.3 Reinigung der Maschine 13
7.4 Reinigung und Schmierung der Schneidvorrichtung .... 13
7.5 Befestigungsmutter und -schrauben ..... 13

1. AUSSERORDENTLICHE WARTUNG...... 13

8.1 Außerordentliche Wartung der Schneidvorrichtung .... 13

1. AUFBEWAHRUNG 14

9.1 Lagerung der Maschine 14
9.2 Lagern der Batterie.... 14

1. BEWEGUNG UND TRANSPORT 14

2. SERVICE UND REPARATUREN....14

3. DECKUNG DER GARANTIE 14
4. WARTUNGSTABELLE....15
5. FEHLERERKENNUNG....15
6. SONDERZUBEHÖR....17

15.1 Batterien.... 17
15.2 Batterieladegerät 17
15.3 Batteriehalterrucksack.... 17
15.4 Batteriesimulator 17

1. ALLGEMEINES

1.1 WIE IST DAS HANDBUCH ZU LESEN

Abschnitte mit besonders wichtigen Informationen zur Sicherheit und zum Betrieb sind im Text des Handbuchs nach folgenden Kriterien unterschiedlich hervorgehoben:

HINWEIS oder WICHTIG liefern erläuternde Hinweise oder andere Angaben zu bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

Das Symbol ^2 weist auf eine Gefahr hin. Die Nichtberücksichtigung der Warnung kann zu persönlichen Verletzungen und Verletzungen an Dritten und/oder Schäden führen.

Die Abschnitte, die mit einem Rahmen aus grauen Punkten gekennzeichnet sind, enthalten optionale Eigenschaften, die nicht bei allen Modellen in diesem Handbuch vorhanden sind. Prüfen, ob die Eigenschaft beim eigenen Modell vorhanden ist.

Alle Angaben "vorne", "hinten", "rechts" und "links" verstehen sich mit Bezug auf die Arbeitsposition des Bedieners.

1.2 REFERENZEN

1.2.1 Abbildungen

Die Abbildungen in dieser Betriebsanleitung sind mit 1, 2, 3, usw. nummeriert.

Die in den Abbildungen angegebenen Komponenten sind mit den Buchstaben A, B, C, usw. gekennzeichnet. Ein Bezug auf die Komponente C in der Abbildung 2 wird mit folgender Beschriftung angegeben: "Siehe Abb. 2.C" oder einfach "(Abb. 2.C)".

Die Abbildungen haben Hinweischarakter. Die tatsächlichen Teile können sich von den dargestellten unterscheiden.

1.2.2 Titel

Das Handbuch ist in Kapitel und Absätze unterteilt. Der Titel des Absatzes "2.1 Schulung" ist ein Untertitel von "2. Sicherheitsnormen". Die Referenzen von Titeln und Absätzen sind mit der Abkürzung Kap. oder Abs.

und der entsprechenden Nummer gekennzeichnet.

Beispiel: "Kap. 2" oder "Abs. 2.1".

2. SICHERHEITSVORSCHRIFTEN

2.1 ALLGEMEINE SICHERHEITSHINWEISE

Lesen Sie alle Sicherheitshinweise und Anweisungen und nehmen Sie Einsicht in alle Abbildungen und Spezifikationen, die mit der Maschine geliefert werden. Die Nichtbeachtung der nachstehend aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf Ihre mit Netzstrom oder Akku betriebene Maschine (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Die Stecker des Elektrowerkzeugs müssen in die Steckdose passen. Verändern Sie niemals den Stecker in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit Elektrowerkzeugen, die geerdet sind. Nicht veränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrowerkzeuge nicht Regen oder Feuchtigkeit aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.
d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals, um das Elektrowerkzeug zu tragen oder es zu ziehen und

ziehen Sie niemals am Kabel, um das Elektrowerkzeug von der Steckdose zu trennen. Halten Sie das Kabel von Wärme, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.

e) Verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel, wenn Sie ein Elektrowerkzeug im Freien einsetzen. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines Stromschlags.
f) Verwenden Sie eine Stromversorgung, die durch einen Fehlerstromschutzschalter (RCD) geschützt ist, wenn sich der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht vermeiden lässt. Die Verwendung eines RCD verringert das Risiko eines Stromschlags.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Verwenden Sie Schutzkleidung. Tragen Sie immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern

von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Lassen Sie sich nicht durch die Vertrautheit, die Sie durch den häufigen Gebrauch der Maschine erlangt haben, dazu verleiten, die Sicherheitsprinzipien zu missachten. Fahrlässiges Handeln kann schnell zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektro-werkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Das Elektrowerkzeug und die Zubehöre müssen nach den gelieferten Anweisungen verwendet werden, wobei die Arbeitsbedingungen und die auszuführende Arbeit zu berücksichtigen sind. Die Verwendung eines

Elektrowerkzeugs für andere Arbeiten als vorgesehen kann zu Gefahrensituationen führen.

h) Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe ermöglichen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten: Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Verwenden Sie keine beschädigten oder veränderten Batterien oder Geräte. Beschädigte oder veränderte Batterien können zu unvorhersehbaren Folgen führen, darunter zu Brand, Explosion oder Verletzungsgefahr.

f) Setzen Sie die Batterien niemals dem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion verursachen. HINWEIS. Der Temperaturwert „130 °C“ entspricht „265 °F“.

g) Befolgen Sie alle Ladeanweisungen und laden Sie die Batterie nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs. Eine unsachgemäße Aufladung bzw. eine Aufladung bei Temperaturen außerhalb des angegebenen Bereichs kann die Batterie beschädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Reparieren Sie niemals beschädigte Batterien. Die Wartung der Batterien darf nur vom Hersteller oder von autorisierten Dienstleistern durchgeführt werden.

2.2 SPEZIFISCHE SICHERHEITSNORMEN FÜR HECKENSCHERE

Halten Sie alle Körperteile vom Messer fern. Das geschnittene Material nicht entfernen oder das zu schneidende Material nicht halten, während die Messer in Betrieb sind. Die Messer bewegen sich noch, auch wenn der Schalter gerade ausgeschaltet wurde. Eine kurze Unachtsamkeit während der Verwendung einer Heckenschere kann schwere Verletzungen bewirken.

b) Handhaben Sie die Heckenschere, indem Sie sie bei stillstehendem Messer am Griff halten und achten Sie darauf, keinen Einschalter zu betätigen. Ein ordnungsgemäßes Positionieren der Heckenschere verringert das Risiko ihres unbeabsichtigten Einschaltens und nachfolgende Verletzungen durch die Messer.

c) Bringen Sie, wenn Sie die Heckenschere positionieren oder zurücklegen, immer die Messerabdeckung an. Eine korrekte Handhabung der Heckenschere reduziert eine Verletzungsgefahr durch die Messer.

d) Vergewissern Sie sich, wenn Sie eingeklemmtes Material entfernen oder das Gerät warten, dass alle Schalter ausgeschaltet sind und der Akku entfernt oder abgeklemmt ist. Ein unerwartetes Betätigen der Heckenschere beim Entfernen von eingeklemmtem Material oder während Wartungsarbeiten kann zu schweren Verletzungen führen.

e) Die Heckenschere nur an den isolierten Grifflächen anfassen, da das Messer mit versteckten Kabeln in Kontakt kommen kann. Messer, die mit einem stromführenden Kabel in Berührung kommen, können freiliegende Metallteile der Heckenschere unter Spannung setzen, wodurch der Bediener einen Stromschlag bekommen kann.

f) Halten Sie alle Stromkabel und Leitungen vom Schneidbereich fern. Stromkabel können in Hecken oder Büschen versteckt sein und versehentlich vom Messer durchtrennt werden.

g) Benutzen Sie die Heckenschere nicht bei Schlechtwetter, insbesondere nicht, wenn Gewitterrisiko besteht. Dadurch verringert Sie das Risiko, vom Blitz getroffen zu werden.

h) Die Stabheckenschere niemals in der Nähe einer Stromleitung verwenden, um das Risiko von Stromschlag zu verringern. Kontakt mit Stromleitungen oder die Verwendung in der Nähe solcher kann schwere Verletzungen oder Stromschläge verursachen, die zum Tod führen können. i) Die Stabheckenschere immer mit beiden Händen verwenden. Die Stabheckenschere mit

beiden Händen halten, um Verlust der Kontrolle zu vermeiden.

j) Bei Verwendung der Stabheckenschere immer einen Schutzhelm tragen. Das

Herunterfallen von Rückständen können schwere Personenschäden verursachen.

Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – wenn sie unbemerkt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als „Raynaud-Syndrom“ oder „Leichenfinger“) auftreten. Die Symptome können die Hände, Handgelenke und Finger betreffen und treten als Gefühllosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut auf. Diese Effekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Beim Auftreten der Symptome muss die Verwendungszeit der Maschine verkürzt und ein Arzt aufgesucht werden.

2.3 WARTUNG, AUFBEWAHRUNG

Durch regelmäßige Wartung und ordnungsgemäßen Unterstand wird die Sicherheit und Leistung der Maschine gewahrt.

- Wenn Sie die Maschine zur Wartung, Inspektion, Aufbewahrung oder zum Wechseln eines Zubehörs anhalten, stellen Sie den Motor ab, trennen Sie die Maschine vom Stromnetz und stellen Sie sicher, dass alle beweglichen Bauteile vollständig stillstehen.

- Lassen Sie die Maschine abkühlen, bevor Sie sie überprüfen, einstellen oder aufbewahren.

- Bewahren Sie sie sorgfältig und an einem sauberen, trocken Ort auf, der außerhalb der Reichweite von Kindern liegt.

• Die Maschine nie verwenden, wenn Teile abgenutzt oder beschädigt sind. Schadhafte oder abgenutzte Teile sind zu ersetzen und dürfen nicht repariert werden. Nur Originalersatzteile verwenden.

- Um die Brandgefahr zu vermindern, keine Behälter mit Schnittabfällen innerhalb eines Raumes lassen.

Die in dieser Anleitung angegebenen Geräusch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Der Einsatz eines nicht ausgewuchteten Schneidelements, die zu hohe Fahrgeschwindigkeit und die fehlende Wartung wirken sich signifikant auf die Geräuschemissionen und die Vibrationen aus. Demzufolge müssen vorbeugende Maßnahmen getroffen werden, um mögliche Schäden durch zu hohen Lärm und Belastungen durch Vibrationen zu vermeiden; die Maschine warten, Gehörschutz tragen, während der Arbeit Pausen einlegen.

2.4 BATTERIE / BATTERIELADEGERÄT

ACHTUNG

Die folgenden Sicherheitsnormen vervollständigen die Sicherheitsvorschriften im spezifischen Handbuch des Batterieladegeräts.

• Um die Batterie aufzuladen, nur vom Hersteller empfohlene Batterieladegeräte verwenden. Ein ungeeignetes Batterieladegerät kann einen Stromschlag, eine Überhitzung oder den Austritt von ätzender Flüssigkeit aus der Batterie verursachen.
• Verwenden Sie ausschließlich die für Ihr Werkzeug vorgesehenen Batterien. Die Verwendung anderer Batterien kann zu Verletzungen und Brandgefahr führen.
• Die nicht verwendete Batterie von Büroklammern, Geldstücken, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen fern halten, die einen Kurzschluss der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Kontakten der Batterie kann zu Verbrennungsprozessen oder Bränden führen.
• Das Batterieladegerät nicht an Orten mit Dämpfen und entflammbaren Substanzen, oder auf leicht entflammbaren Oberflächen, wie Papier, Stoff, usw. verwenden. Während des Aufladevorgangs erhitzt sich das Batterieladegerät und könnte einen Brand verursachen.
• Während des Transports der Akkus darauf achten, dass die Kontakte nicht untereinander verbunden werden und keine Metallbehälter für den Transport verwenden.

2.5 UMWELTSCHUTZ

- Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, beschädigten Teilen bzw. allen weiteren umweltschädlichen Stoffen. Diese Abfälle dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zu einem Wertstoffhof bzw. zu speziellen Sammelstellen gebracht werden, die für die Wiederverwendung der Stoffe sorgen.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Abfallmaterialien.
• Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen Vorschriften an einen Wertstoffhof übergeben werden.

Elektrische Geräte dürfen nicht in den Hausmüll entsorgt werden. Gemäß der EU-Richtlinie 2012/19/EU über elektrische und elektronische Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektroaltgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werden die Geräte in einer Mülldeponie oder im Boden entsorgt, können die Schadstoffe das Grundwasser erreichen, in die Lebensmittelkette gelangen und so unserer Gesundheit und unserem Wohlbefinden schaden. Wenden Sie sich für weitergehende Informationen zur Entsorgung dieses Produkts an die verantwortliche Stelle für die Entsorgung von Hausmüll oder an Ihren Händler.

Am Ende ihrer Nutzdauer müssen Batterien mit der notwendigen Aufmerksamkeit für unsere Umwelt entsorgt werden. Die Batterie enthält Material, das für Sie und die Umwelt gefährlich ist. Sie muss getrennt entfernt und in einer Struktur entsorgt werden, die Lithium-Ionen-Batterien akzeptiert.

Die getrennte Sammlung von gebrauchten Produkten und Verpackungen erlaubt das Recycling der Materialien und deren Wiederverwendung. Die erneute Verwendung der recycelten Materialien hilft der Umweltverschmutzung vorzubeugen und vermindert die Nachfrage nach Rohstoffen.

3. DIE MASCHINE KENNENLERNEN

3.1 MASCHINENBESCHREIBUNG VERWENDUNGSZWECK

UND

Diese Maschine ist ein Gartenbaugerät, genauer gesagt eine tragbare Heckenschere mit Batteriebetrieb.

Die Maschine besteht im Wesentlichen aus einem Motor, der eine Schneidvorrichtung betätigt.

Der Bediener kann die Hauptbedienelemente immer in Sicherheitsabstand zur Schneidvorrichtung betätigen.

3.1.1 Vorgesehene Verwendung

Diese Maschine wurde geplant und gebaut für:

• Schnitt und Angleichung von Sträuchern und Hecken, die aus Büschen mit kleinen Zweigen bestehen;
  • die Verwendung durch nur einen Maschinenbediener.

3.1.2 Unsachgemäße Verwendung

Jede andere Verwendung, die von der oben genannten abweicht, kann sich als gefährlich erweisen und Personen- und/oder Sachschäden verursachen. Als nicht bestimmungsgemäße Verwendung gelten (beispielsweise, aber nicht nur):

• Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;
• Zerkleinern von Materialien für die Kompostierung;
• Beschneidearbeiten;
• Verwenden der Maschine mit der Schneidvorrichtung oberhalb der Schulterlinie des Bedieners;
• Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;
• Einsatz von Schneidewerkzeugen, der sich von den in der Tabelle "Technische Daten" aufgelisteten unterscheidet. Gefahr von ernsthaften Wunden und Verletzungen;
• Verwenden der Maschine durch mehr als eine Person.

WICHTIG Die unsachgemäße Verwendung der Maschine hat den Verfall der Garantie und die Ablehnung jeder Haftung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

3.1.3 Benutzer

Diese Maschine ist für die Benutzung durch Verbraucher, also Laien bestimmt. Sie ist für den „Hobbygebrauch“ bestimmt.

3.2 SICHERHEITSKENNZEICHNUNG

Auf der Maschine erscheinen verschiedene Symbole (Abb. 2). Ihre Funktion besteht darin, dem Bediener an die Verhaltensweisen zu erinnern, um die Maschine mit der notwendigen Achtsamkeit und Vorsicht zu verwenden.

Bedeutung der Symbole:

ACHTUNG! GEFAHR! Diese Maschine kann, wenn sie nicht korrekt verwendet wird, für Sie und andere gefährlich sein.

ACHTUNG! Vor Inbetriebnahme der Maschine die Gebrauchsanleitung aufmerksam lesen.

Schutzbrillen verwenden.

Dicke Antirutsch-Arbeitshandschuhe tragen.

Nicht dem Regen (oder Feuchtigkeit) aussetzen

Schnittgefahr! Hände und Füße von den Klingen fern halten.

GEFAHR UMHERFLIEGENDER TEILE! Aufpassen, dass kein Material durch die Schnittvorrichtung weggeschleudert wird. Es kann schwere Verletzungen an Personen oder Schäden an Dingen verursachen.

GEFAHR UMHERFLIEGENDER TEILE! Während der Maschinenverwendung müssen Personen und Haustiere einen Abstand von mindestens 15 m einhalten.

WICHTIG Beschädigte oder unleserlich gewordene Etiketten müssen ausgetauscht werden. Die neuen Etiketten beim eigenen autorisierten Kundendienstzentrum anfordern.

3.3 TYPENSCHILD DES PRODUKTS

Das Typenschild des Produkts gibt folgende Daten wieder (Abb. 1):

1. Schallleistungspegel
2. Konformitätszeichen
3. Baujahr/-monat
4. Maschinentyp
5. Seriennummer
6. Name und Anschrift des Herstellers
7. Artikelnummer
8. Versorgungsspannung

Die Daten zur Identifizierung der Maschine in die entsprechenden Räume auf der Etikette schreiben, die auf der Rückseite des Deckblatts wiedergegeben ist.

WICHTIG Die auf dem Schild wiedergegebenen Kennungsdaten zur Identifizierung des Produkts immer dann verwenden, wenn man die autorisierte Werkstatt kontaktiert.

WICHTIG Das Beispiel der Konformitätserklärung finden Sie auf den letzten Seiten des Handbuchs.

3.4 WESENTLICHE BAUTEILE

Die Maschine besteht aus den folgenden Hauptbestandteilen, denen die folgenden Funktionen zukommen (Abb.1):

A. Motor: Treibt die Schneidvorrichtung an.
B. Bedienstange: Hier befinden sich die wichtigsten Befehle zur Beschleunigung.
C. Hinterer Handgriff: Stützhandgriff, der sich im hinteren Bereich der Bedienstange befindet. Wird mit der rechten Hand gehalten.
D. Vorderer Handgriff: Stützhandgriff, der sich im Frontbereich der Bedienstange befindet. Wird mit der linken Hand gehalten.
E. Heckenschneidvorrichtung: Für das Abästen und die Entlaubung bestimmtes Element. Sie wird auf der entsprechenden Stange bereits montiert.
F. Tragegurte: Stoffgurt, der über die Schultern verläuft und das Gewicht der Maschine während der Arbeit zu stützen hilft.
G. Messer (Schneidvorrichtung): Ist das Element, das die Pflanzen schneidet.
H. Messerschutz (für Transport und Bewegung der Maschine): Schützt vor unbeabsichtigten Kontakten mit der Schneidvorrichtungen, die schwere Verletzungen verursachen können.
I. Batterie (wenn nicht mit der Maschine geliefert, siehe Kap.15 Zubehör auf Anfrage,): Vorrichtung, die dem Werkzeug Strom liefert. Ihre Eigenschaften und Gebrauchsvorschriften sind in einem spezifischen Handbuch beschrieben.
J. Batterieladegerät (Zubehör auf Anfrage, Abs. 15.2): Gerät, das verwendet wird, um die Batterie aufzuladen. Seine Eigenschaften und Gebrauchsvorschriften sind in einem spezifischen Handbuch beschrieben. Es stehen zwei Modelle von Batterieladegeräten zur Verfügung: J1 (schnelles Batterieladegerät); J2 (Standardbatterieladegerät).
K. Batteriehalterrucksack (Zubehör auf Anfrage Abs.15.3): Vorrichtung, welche die Unterbringung der Batterien ermöglicht.
L. Verbindungskabel: Kabel, das ermöglicht, die Maschine an den Batteriehalterrucksack anzuschließen.
M. Batteriesimulator (Zubehör auf Anfrage Abs.15.4): Vorrichtung, die den Gebrauch des Batteriehalterrucksacks ermöglicht, wenn sie in den Maschinensitz eingeführt wird.

4. MONTAGE

⚠️ Die zu befolgenden Sicherheitsnormen werden in Kap. 2 beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

Aus Gründen der Lagerung und des Transports können einige Bauteile der Maschine nicht in der Fabrik eingebaut werden, sondern müssen nach Entfernung der Verpackung nach den folgenden Anweisungen montiert werden.

⚠ Auspacken und Montage müssen auf einer flachen und festen Oberfläche vorgenommen werden. Dabei ist genügend Platz für die Bewegung der Maschine und Verpackungen notwendig. Es müssen immer geeignete Werkzeuge verwendet werden. Die Maschine nicht verwenden, bevor die Anweisungen des Abschnitts "MONTAGE" ausgeführt wurden.

4.1 MONTAGEBAUTEILE

In der Verpackung sind die Montagebauteile enthalten.

4.1.1 Auspackvorgang

1. Die Verpackung vorsichtig öffnen. Dabei darauf achten, keine Bauteile zu verlieren.
2. Die im Karton enthaltenen Unterlagen einschließlich dieser Gebrauchsanweisung durchlesen.
3. Alle losen Komponenten aus dem Karton nehmen.
4. Die Maschine aus dem Karton entnehmen.
5. Den Karton und die Verpackungen unter Beachtung der örtlichen Vorschriften entsorgen.

4.2 MONTAGE DER HECKENSCHNEIDVORRICHTUNG

Vor der Montage überprüfen, dass die Batterie nicht in ihrem Sitz untergebracht ist.

• Die Bedienstange (Abb. 3.A) in die Heckenschneidvorrichtung (Abb. 3.B).
- Die Schelle (Abb. 3.C) nach unten schieben und sie im Uhrzeigersinn drehen, bis sie vollständig angezogen ist.

⚠️ Die Anschlüsse regelmäßig prüfen, um sicherzustellen, dass sie richtig angezogen sind.

4.3 VERLÄNGERUNG DER HECKENSCHNEIDVORRICHTUNG

• Den Griff (Abb. 4.A) lockern; beachten Sie dabei die vom Pfeil - offene Vorhängeschloss angezeigte Richtung;
• die Stange ziehen oder drücken, (Abb. 4.B) bis sie die gewünschte Länge hat;
• nach der Einstellung den Drehknopf in der vom Pfeil - geschlossenen Vorhängeschloss angezeigten Richtung festziehen.

Die Anschlüsse regelmäßig prüfen, um erzustellen, dass sie richtig angezogen sind.

4.4 HERAUSNEHMEN DER HECKENSCHNEIDVORRICHTUNG

- Um die Heckenschneidvorrichtung (Abb. 3.B) herauszunehmen, die Bedienstange (Abb. 3.A) auf den Boden stellen, die Schelle (Abb. 3.C) lösen und die Heckenschneidvorrichtung abmontieren.

4.5 AUSRÜSTUNG DES BATTERIEHALTERRUCKSACKS (WENN VORGESEHEN)

Der Batteriehalterrucksack kommt bereits zusammengebaut an (Abb. 1K) und kann von der Trägerhalterung entfernt (Abb. 5) und per Hand transportiert werden. Um den Batteriehalterrucksack auszuhaken, die zwei oberen Knöpfe drücken (Abb. 5.A). Die Batteriensitze befinden sich auf den zwei Seiten des Rucksacks (Abb. 6). Auf der rechten Seite des Rücksacks sind vorhanden:

• Kabelbuchse (Abb. 7.A).
- Batteriewahlschalter (Abb. 7.B).
- ein USB-Anschluss zum Aufladen anderer Vorrichtungen (z. B. Mobiltelefone) (Abb. 7.C) auslösen.

Um das Vorhandensein eines freien Kabels zu vermeiden, gibt es die Möglichkeit, auf beiden Seiten und im hinteren Bereich das Versorgungskabel durchzuführen.

5. STEUERBEFEHLE

5.1 SICHERHEITSSCHALTER (EIN-/AUSSCHALTVORRICHTUNG)

Durch Drücken dieses Schalters aktiviert und deaktiviert man den Stromkreislauf der Maschine (Abb. 8.C) auslösen.

Nur ein LED ein: Der Stromkreislauf der Maschine ist aktiviert. Die Maschine ist verwendungsbereit. Beide LEDs an: die Maschine ist in Betrieb (Abb. 8.D).

LED aus: Der Stromkreislauf ist vollkommen deaktiviert.

WICHTIG Während der Bewegungen nie den Finger auf dem Schalter halten, um ein unbeabsichtigtes Einschalten zu vermeiden.

Das Symbol „Achtung“ (Abb. 8.E) leuchtet bei einem Maschinenausfall auf (siehe Tabelle Fehlersuche, Abs. 14).

5.2 GASHEBEL

Der Gashebel (Abb. 8.A) ermöglicht die Bedienung der Schneidvorrichtung. Die Betätigung des Gashebels (Abb. 8.A) ist nur möglich, wenn die Gashebelsperre gedrückt wird (Abb. 8.B-M).

5.3 GASHEBELSPERRE

Die Gashebelsperre (Abb. 8.B-M) erlaubt die Auslösung des Gashebels (Abb. 8.A).

6. GEBRAUCH DER MASCHINE

WICHTIG Die zu befolgenden Normen sind im Kap. 2. beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

6.1 VORBEREITENDE ARBEITSSCHRITTE

Vor dem Beginn der Arbeit muss man eine Reihe von Kontrollen und Arbeiten durchführen, um

sicherzustellen, dass die besten Ergebnisse erzielt und maximale Sicherheit erreicht werden.

Die Maschine in Horizontalposition bringen und gut auf dem Boden abstützen.

6.1.1 Batteriekontrolle

Vor jeder Verwendung:

- Den Ladezustand der Batterie überprüfen. Hierzu den Hinweisen folgen, die im Handbuch der Batterie enthalten sind.

6.1.2 Winkeleinstellung der Heckenschneidvorrichtung

Die Heckenschneidvorrichtung ist um 112° schwenkbar und kann in 6 Positionen arretiert werden.

- Stellen Sie die Maschine auf den Boden, drücken Sie die Gelenkknopfen (Abb. 9.A), um die Heckenschneidvorrichtung zu drehen und sie richtig in ihrem Sitz zu legen.

Dieser Arbeitsschritt muss ausgeführt werden, wenn die Maschine stillsteht und die Batterie aus ihrem Sitz entfernt wurde (Abs. 7.2.2).

6.1.3 Verwendung der Tragegurte

Überprüfen Sie regelmäßig die Wirksamkeit der Schnellentriegelung, damit die Maschine im Gefahrenfall schnell von den Gurte gelöst werden kann.

Der Tragegurt muss angelegt werden, bevor die Maschine am entsprechenden Haken eingehängt wird und der Gurt muss entsprechend der Größe und Statur des Bedieners eingestellt werden.

• Der Gurt (Abb. 10.A) muss über die linke Schulter, in Richtung der rechten Hüfte laufen.
• Den Karabinerhaken (Abb. 10.B) am speziellen Anschluss auf der Bedienstange befestigen.
• Falls notwendig, die Klappschnalle (Abb. 10.C) lösen, um die Maschine aus der Tragegurte zu entfernen.

6.1.4 Verwendung des Rucksacks (wenn vorgesehen)

1. Die Batterie in eines der Fächer einführen, die sich beim Batteriehalterrucksack befinden (Abb. 6). Hierzu nach unten drücken, bis der "Klick" hörbar ist, der sie in ihrer Position blockiert und den elektrischen Kontakt sicherstellt;
2. das Kabel am Rucksack in der entsprechenden Buchse anschließen (Abb. 7.A) und es drehen, bis der "Klick" hörbar ist, der es in seiner Position blockiert und den elektrischen Kontakt sicherstellt;
3. die Träger einstellen und die Anseilung auf der Vorderseite schließen (Abb. 11).

6.2 SICHERHEITSKONTROLLEN

Außerdem folgende Sicherheitskontrollen ausführen und überprüfen, dass die Ergebnisse mit denen der Tabellen übereinstimmen.

Immer die Sicherheitskontrollen vor der Verwendung ausführen.

6.2.1 Allgemeine Kontrolle

⚠️ Wenn irgendeines der Ergebnisse von den Angaben der folgenden Tabellen abweicht, die Maschine nicht verwenden! Die Maschine für die erforderlichen Kontrollen und die Reparatur an ein Kundendienstzentrum liefern.

Gegenstand	Ergebnis
Griffe und Schutzvorrichtungen	Gereinigt, sauber, direkt und fest an der Maschine befestigt
Schrauben auf Maschine und Messer	Gut befestigt (nicht gelockert)
Durchlauf von Kühlungsluft	Nicht verstopft
Messer	Geschliffen, ohne Zeichen von Beschädigungen oder Verschleiß
Schutzvorrichtungen	Vollständig, nicht beschädigt.
Batterie	Kein Schaden an der Hülle, kein Flüssigkeitsverlust
Maschine	Kein Zeichen von Beschädigung oder Verschleiß
Gashebel, Gashebelsperre	Müssen eine freie, nicht erzwungene Bewegung haben.
Test-Auslösung Keine anormale Vibration. Kein anormales Geräusch

6.2.2 Betriebstests der Maschine

Tätigkeit Ergebnis
Die Batterie in ihren Sitz einführen (Abs. 7.2.3 ).	Der Messer muss sich nicht bewegen.
Den Gashebel auslösen (ohne die Gashebelsperre zu drücken).	Der Gashebel bleibt blockiert.
Gashebelsperre und Gashebel auslösen.	Die Hebel müssen eine freie, nicht erzwungene Bewegung haben. Der Messer bewegt sich.
Den Gashebel loslassen.	Der Hebel muss automatisch und schnell in neutrale Position zurückkehren. Der Messer muss stillstehen.

6.3 INBETRIEBNAHME

6.3.1 Start mit Batterie

1. Den Messerschutz entfernen (Abb. 1.H) (wenn eingesetzt);
2. Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt;
3. Die Batterie korrekt in ihren Sitz einführen (Abb. 12.B) (Abb. 7.2.3);
4. den Sicherheitsschalter drücken (Abb. 8.C);
5. Die Gashebelsperre (Abb. 8.B-M) und den Gashebel auslösen (Abb. 8.A).

6.3.2 Start mit Batteriesimulator (wenn vorgesehen)

1. Eine sichere und stabile Position einnehmen.
2. Den Messerschutz entfernen (Abb. 1.H) (wenn eingesetzt).
3. Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
4. Den Batteriesimulator korrekt auf der Maschine in seinen Sitz einführen (Abb. 12.J).
5. Das Verbindungskabel an den Batteriesimulator anschließen (Abb. 12.1).
6. Die durch den Wahlschalter zu aktivierende Batterie auswählen (Abb. 7.B).
7. den Sicherheitsschalter drücken (Abb. 8.A).
8. Die Gashebelsperre (Abb. 8.B-M) und den Gashebel auslösen (Abb. 8.A).

6.4 ARBEIT

Bevor Sie mit dem ersten Schnitt und der Angleichung von Sträuchern und Hecken beginnen, empfiehlt es sich:

• eine besondere Schulung zur Verwendung dieser Werkzeugart besucht zu haben;
• den Tragegurt korrekt anzulegen;
• die Sicherheitshinweise und Anweisungen des vorliegenden Handbuchs aufmerksam gelesen zu haben;
• sich zu üben, um das Gefühl für die Maschine und die geeigneten Schnitttechniken zu erlangen.

Um mit der Maschine zu arbeiten, wie im Folgenden beschrieben vorgehen:

• Die Maschine immer am korrekt getragenen Tragegurt anhaken (siehe Abs. 6.1.3).
• Die Maschine immer mit zwei Händen festhalten, die linke Hand am vorderen Handgriff und die rechte Hand am hinteren Handgriff, unabhängig davon, ob der Bediener ggf. Linkshänder ist.

Das geschnittene Material nicht entfernen oder das zu schneidende Material nicht festhalten, während der Messer in Betrieb ist. Sicherstellen, dass die Maschine ausgeschaltet ist, wenn das geschnittene Material entfernt wird.

HINWEIS Während der Arbeit ist die Batterie gegen die vollständige Entladung durch eine Schutzvorrichtung geschützt, die die Maschine ausschaltet und ihren Betrieb blockiert.

6.4.1 Arbeitstechniken

Es ist immer ratsam, zuerst die vertikalen Heckenseiten und dann den oberen Bereich zu schneiden.

HINWEIS Die Autonomie der Batterie (und damit die zu schneidende Pflanzenfläche, die bearbeitet werden kann, bevor man erneut aufladen muss) wird durch verschiedene Faktoren beeinflusst, die im (Abs. 7.2.1).

6.4.1.a Vertikaler Schnitt

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird (Abb. 13).

6.4.1.b Horizontaler Schnitt

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (0° - 15°) geneigtem Messer (Abb. 14), einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken (Abb. 14).

6.4.2 Empfehlungen für den Gebrauch

Wenn sich die Messer während der Verwendung blockieren oder in den Ästen der Hecke verhängen:

1. Die Maschine sofort anhalten (Abs. 6.5).
2. Warten, bis die Schneidvorrichtung vollkommen still steht.
3. Die Batterie entfernen (Abs. 7.2.2).
4. Das eingeklemmte Material herausziehen.

6.4.3 Schmierung der Messer während der Arbeit

Falls die Schneidevorrichtung während der Arbeit zu heiß wird, müssen die Messerinnenflächen mit spezifischem Öl geschmiert werden (Abs. 7.4).

Dieser Arbeitsschritt muss ausgeführt werden, wenn die Maschine stillsteht und die Batterie aus ihrem Sitz entfernt wurde (Abs. 7.2.2).

6.5 STOPP

Zum Anhalten der Maschine:

• Den Gashebel loslassen (Abb. 8.A).
- Den Sicherheitsschalter deaktivieren (Licht aus) (Abb. 8.C).

Nach dem Anhalten der Maschine dauert es einige Sekunden, bevor die Schneidvorrichtung stillsteht.

Die Maschine immer stoppen:

- während des Wechsels der Arbeitsbereiche.

⚠️ Während der Bewegungen nie den Finger auf dem Sicherheitsschalter halten, um ein unbeabsichtigtes Einschalten zu vermeiden.

6.6 NACH DEM GEBRAUCH

6.6.1 Nach der Verwendung mit Batterie

• Die Batterie aus ihrem Sitz entfernen (Abb. 15.B) und sie aufladen (Abs. 7.2.2).
• Den Messerschutz montieren.
- Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
• Die Reinigung durchführen (Abs. 7.3).
• Die Maschine auf lose oder beschädigte Teile kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen.

6.6.2 Nach der Verwendung mit Batteriesimulator (wenn vorgesehen)

1. Den Wahlschalter des Batteriehalterrucksacks auf "OFF" stellen (Abb. 7.B);
2. den Batteriesimulator von der Maschine entfernen (Abb. 15.J);
3. den Batteriehalterrucksack herausziehen;
4. das Verbindungskabel vom Batteriesimulator (Abb. 15.I) und vom Rucksack abtrennen (Abb. 7.A);
5. Die Batterie aus dem Rucksack entfernen (Abb. 16) und sie aufladen (Abs. 7.2.2);
6. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen;
7. Die Reinigung durchführen (Abs. 7.3);
8. Die Maschine auf lose oder beschädigte Teile kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren.

WICHTIG Die Batterie immer entfernen (Abs. 7.2.2) und immer den Messerschutz montieren, wenn die Maschine unbenutzt oder unbewacht bleibt.

7. ORDENTLICHE WARTUNG

7.1 ALLGEMEINES

⚠️ Die zu befolgenden Sicherheitsnormen werden in Kap. 2 beschrieben. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

Vor der Ausführung jeglicher Kontrolle, Reinigung oder jedes Wartungs-/Regulierungseingriffes auf der Maschine:

• Die Maschine stoppen.
- Auf den Stillstand der Schneidvorrichtung warten.
• Die Batterie aus ihrem Sitz entfernen.
• Die Messerschutz anbringen, außer bei Arbeiten an dem Messer selbst.
- Abwarten bis der Motor ausreichend abgekühlt ist.
• Die entsprechenden Anweisungen lesen.
- Tragen Sie angemessene Kleidung, Arbeitshandschuhe und eine Schutzbrille.

In der "Wartungstabelle" sind Häufigkeit und Art des Eingriffs zusammengefasst. Die Tabelle soll Ihnen zu helfen, Ihre Maschine leistungsfähig und sicher zu erhalten. In ihr sind die wichtigsten Eingriffe und die für jede von ihnen vorgesehene Häufigkeit angegeben. Die entsprechende Tätigkeit nach der ersten auftretenden Fälligkeit ausführen.

• Die Verwendung von nicht Original-Ersatzteilen und/oder nicht korrekt montierten Ersatzteilen könnte sich negativ auf Funktionsweise und Sicherheit der Maschine auswirken. Der Hersteller lehnt jegliche Haftung im Fall von Schäden, Unfällen oder Verletzungen ab, die von diesen Produkten verursacht werden.
  • Originalersatzteile werden von Kundendienstwerkstätten und autorisierten Händlern geliefert.

WICHTIG Alle nicht in diesem Handbuch beschriebenen Wartungs- und Einstellungsarbeitsschritte müssen von Ihrem Händler oder von einem Fachzentrum ausgeführt werden.

7.2 BATTERIE

7.2.1 Batterieleistung

Die Autonomie der Batterie wird in erster Linie bedingt durch:

a. Umweltfaktoren, die einen höheren Energiebedarf zur Folge haben:

• Schnitt/Regulierung von sehr dichten oder feuchten Hecken;
• Schnitt/Regulierung von Büschen mit zu großen Ästen.
  b. Verhaltensweisen des Bedieners, der vermeiden sollte:
• Häufiges Ein- und Ausschalten während der Arbeit;
• Verwendung einer im Vergleich zur auszuführenden Arbeit unpassenden Schnitttechnik (Abs. 6.4.1).

Um die Batterieleistung zu optimieren, sollte man immer:

• Die Hecke schneiden, wenn sie trocken ist;
- die für die auszuführende Arbeit am besten geeignete Technik verwenden.

Falls man die Maschine für längere Arbeitseinsätze verwenden möchte, als von der Standardbatterie zugelassen, kann man:

- Eine zweite Standardbatterie kaufen, um die leere Batterie sofort auszuwechseln, ohne die Kontinuität des Einsatzes zu beeinträchtigen;

- eine Batterie mit höherer Autonomie als die Standardbatterie kaufen (Abs. 15.1).

7.2.2 Herausnehmen und Laden der Batterie

1. Den Befestigungsschalter in der Batterie auf der Maschine (Abb. 15.A) oder auf dem Rucksack drücken (Abb. 16.A) (falls vorgesehen).
2. Die Batterie von der Maschine (Abb. 15.B) oder vom Batteriehalterrucksack entfernen (Abb. 16.B) (wenn vorgesehen);
3. die Batterie (Abb. 17.A) in ihr Fach des Batterieladegeräts einführen (Abb. 17.B);
4. das Batterieladegerät (Abb. 17.C) an eine Stromsteckdose anschließen, deren Spannung der auf dem Typenschild angegebenen entspricht;
5. Für eine komplette Ladung der Batterie sorgen und dabei die Anweisungen im Handbuch der Batterie/des Batterieladegeräts befolgen.

HINWEIS Die Batterie verfügt über einen Schutz, der das Aufladen verhindert, wenn die Umgebungstemperatur nicht zwischen 0 und +45°C liegt.

HINWEIS Die Batterie kann jederzeit auch teilweise aufgeladen werden, ohne dass man Gefahr läuft, sie zu beschädigen.

7.2.3 Einsetzen der Batterie in der Maschine

Nach abgeschlossenem Aufladen:

1. Die Batterie (Abb. 18.A) aus ihrem Sitz im Batterieladegerät entfernen (Abb. 18.B). (Hierbei

vermeiden, sie lange weiter aufzuladen, wenn die Aufladung abgeschlossen ist);

1. das Batterieladegerät (Abb. 18.C) vom Stromnetz abtrennen;
2. Die Batterie in ihren auf der Maschine befindlichen Sitz (Abb. 19.B) oder in einen der Sitze des Batteriehalterrucksacks einführen (Abb. 6) (falls vorgesehen);
3. Hierzu die Batterie nach unten drücken, bis der "Klick" hörbar ist, der sie in ihrer Position blockiert und den elektrischen Kontakt sicherstellt.

7.3 REINIGUNG DER MASCHINE

Nach jedem Arbeitseinsatz die Maschine sorgfältig von Staub und Rückständen reinigen.

• Um das Brandrisiko zu vermindern, die Maschine und insbesondere den Motor von Blättern, Zweigen oder übermäßigem Fett freihalten.
• Die Maschine immer nach der Verwendung reinigen. Hierzu ein sauberes und feuchtes Tuch verwenden, das mit Neutralreiniger getränkt ist.
• Jede Spur von Feuchtigkeit entfernen und dazu ein weiches und trockenes Tuch verwenden. Feuchtigkeit bringt die Gefahr von elektrischen Schlägen mit sich.
• Keine aggressiven Reinigungs- oder Lösungsmittel für die Reinigung der Kunststoffteile oder Handgriffe.
• Keine Wasserstrahlen benutzen und vermeiden, dass der Motor und die elektrischen Bauteile nass werden.
• Um ein Überhitzen und Schäden am Motor oder an der Batterie zu vermeiden, immer sicherstellen, dass die Ansauggitter der Kühlungsluft sauber und frei von Trümmern sind.

7.4 REINIGUNG UND SCHMIERUNG DER SCHNEIDVORRICHTUNG

Nach jeder Arbeitssitzung ist es sinnvoll, die Messer zu reinigen und zu schmieren, um Leistungsfähigkeit und Haltbarkeit zu erhöhen:

⚠️ Die Schneidvorrichtung nicht berühren, solange die Batterie noch nicht abgezogen ist und die Schneidvorrichtung nicht völlig stillsteht.

• Die Maschine in Horizontalposition bringen und gut auf dem Boden abstützen.
- Die Klingen mit einem trockenen Tuch reinigen und im Fall von beständigem Schmutz eine Bürste verwenden.
- Die Klingen schmieren, indem eine leichte Schicht spezifischen Öls entlang des oberen Messerrands aufgetragen wird, das bevorzugterweise nicht verschmutzen soll.

7.5 BEFESTIGUNGSMUTTER UND -SCHRAUBEN

• Muttern und Schrauben festgezogen belassen, um sicher zu sein, dass die Maschine immer in sicheren Betriebsbedingungen ist.
• Regelmäßig prüfen, dass die Griffe fest fixiert sind.

8. AUSSERORDENTLICHE WARTUNG

8.1 AUSSERORDENTLICHE WARTUNG DER SCHNEIDVORRICHTUNG

⚠️ Die Schneidvorrichtung nicht berühren, solange die Batterie noch nicht abgezogen ist und die Schneidvorrichtung nicht völlig stillsteht. Bei Verwendung in Übereinstimmung mit den Anweisungen benötigen die Messer keinerlei Wartung oder Schleifeingriff.

8.1.1 Kontrolle

⚠️ Regelmäßig prüfen, dass die Messer nicht verbogen, beschädigt oder verschlissen und die Schrauben korrekt angezogen sind.

Es ist nicht notwendig, irgendeinen Abstand zwischen den Messern einzustellen, weil das Spiel bereits ab Werk festgelegt ist.

8.1.2 Schleifen

Nachschärfen ist notwendig, wenn die Schnittleistung sinkt und sich die Äste oft verfangen.

Aus Sicherheitsgründen ist es sinnvoll, den Schleifvorgang von einem spezialisierten Zentrum ausführen zu lassen, das die geeignete Kompetenz und Werkzeuge besitzt, um diesen Arbeitsschritt zu handhaben, ohne eine Beschädigung des Messers zu riskieren und es während der Verwendung unsicher zu machen.
Ein Messer mit verschlissenen Schneiden darf nie nachgeschärft, sondern muss immer ersetzt werden.

8.1.3 Auswechseln

⚠️ Der Messer darf nie repariert werden, sondern ist zu ersetzen, sobald Beschädigungen festgestellt werden oder die Verschleißgrenze überschritten wird. Aus Sicherheitsgründen ist es sinnvoll, dass der Austausch von einem Fachzentrum erfolgt.

Auf dieser Maschine ist die Verwendung von Messern mit der in der Tabelle "Technische Daten" angegebenen Nummer vorgesehen.

Aufgrund der Weiterentwicklung des Produkts könnten die in der Tabelle "Technische Daten" genannten Messer im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

9. AUFBEWAHRUNG

WICHTIG Die während der Wartungsarbeiten zu befolgenden Sicherheitsnormen sind beschrieben im Abs. 2. Diese Hinweise sehr genau berücksichtigen, um keine schweren Risiken oder Gefahren einzugehen.

9.1 LAGERUNG DER MASCHINE

Wenn die Maschine gelagert werden muss:

1. Die Batterie aus ihrem Sitz entfernen und sie wieder aufladen (Abs. 7.2.2).
2. Den Messerschutz anbringen.
3. Abwarten bis der Motor ausreichend abgekühlt ist.
4. Die Reinigung durchführen (Abs. 7.3).

5. Die Maschine auf lose oder beschädigte Teile kontrollieren. Wenn notwendig, die beschädigten Bauteile austauschen und eventuell gelockerte Schrauben und Bolzen festziehen oder das autorisierte Kundendienstzentrum kontaktieren.

6. Die Maschine einlagern:

– in einem trockenen Raum;
– vor Wettereinflüssen geschützt;
– an einem für Kinder nicht zugänglichen Ort;
– Hierbei sicherstellen, dass für die Wartung verwendete Schlüssel oder Werkzeuge entfernt werden.

9.2 LAGERN DER BATTERIE

Die Batterie muss im Schatten kühl und in Räumen ohne Feuchtigkeit aufbewahrt werden.

HINWEIS Im Fall von langer Untätigkeit die Batterie alle zwei Monate aufladen, um ihre Haltbarkeit zu verlängern.

10. BEWEGUNG UND TRANSPORT

Folgende Hinweise müssen bei jedem Bewegen, Heben, Transportieren oder Kippen der Maschine beachtet werden:

• Die Maschine stoppen.
- Auf den Stillstand der Schneidvorrichtung warten.
• Die Batterie aus ihrem Sitz entfernen und sie wieder aufladen.
• Den Messerschutz anbringen.

• Abwarten bis der Motor ausreichend abgekühlt ist.
• Feste Arbeitshandschuhe benutzen.
• Die Maschine ausschließlich an den Handgriffen aufheben und das Schwert in die der Laufrichtung entgegengesetzte Richtung positionieren.

Wenn man die Maschine mit einem Fahrzeug transportiert, muss man:

• Sichern Sie die Maschine während des Transports auf geeignete Weise mit Seilen oder Ketten.
• Sie so positionieren, dass sie für niemanden eine Gefahr darstellt.

11. SERVICE UND REPARATUREN

Dieses Handbuch liefert alle notwendigen Anweisungen für die Maschinenführung und für eine korrekte Basiswartung, die vom Benutzer ausgeführt werden kann. Alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden, die über das Wissen und die erforderlichen Werkzeuge für eine korrekte Arbeitsausführung verfügen, um die ursprünglichen Sicherheitsbedingungen der Maschine beizubehalten. Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Haftung oder Verantwortung des Herstellers zur Folge.

• Nur autorisierte Servicewerkstätten können Reparaturen und Wartung in Garantie ausführen.
• Die autorisierten Kundendienstwerkstätten verwenden ausschließlich Originalersatzteile. Original-Ersatzteile und -Zubehör wurden speziell für die Maschinen entwickelt.
• Nicht-Original-Ersatzteile und -Zubehör sind nicht genehmigt. Der Einsatz von Nicht-Original-Ersatzteilen und -Zubehör führt zum Verfall der Garantie.
• Es wird empfohlen, die Maschine einmal jährlich einer autorisierten Kundendienstwerkstatt zu Wartung, Kundendienst und Kontrolle der Sicherheitsvorrichtungen anzuvertrauen.

12. DECKUNG DER GARANTIE

Die Garantie deckt alle Material- und Fabrikationsfehler. Der Benutzer muss alle in den beigefügten Unterlagen enthaltenen Anleitungen genau beachten. Die Garantie deckt keine Schäden bei:

• Nichtbeachtung der mitgelieferten Unterlagen.
• Unachtsamkeit.
• Unsachgemäße oder unzulässiger Nutzung oder Montage.
• Verwendung von nicht originalen Ersatzteilen.
• Verwendung von Zubehör, das nicht vom Hersteller geliefert oder genehmigt ist.

Folgende Schäden sind nicht von der Garantie gedeckt:

• Der normale Verschleiß von Verschleißmaterialien, wie Rädern, Klingen, Sicherheitsbolzen und Drähten.
• Normaler Verschleiß.

Es gelten die im Land des Käufers gültigen gesetzlichen Vorschriften. Die darin geregelten Rechte des Käufers werden durch diese Garantie nicht eingeschränkt.

1. WARTUNGSTABELLE

Eingriff Häufigkeit Hinweise
MASCHINE
Kontrolle aller Befestigungen	Vor jedem Gebrauch Abs.	7.5
Sicherheitskontrollen / Überprüfung der Befehle	Vor jedem Gebrauch Abs.	6.2
Kontrolle Befestigung der Stangen	Vor jedem Gebrauch 4.3,	4.4
Kontrolle des Ladezustands der Batterie	Vor jedem Gebrauch *
Aufladen der Batterie	Bei jedem Verwendungsende	Abs. 7.2.2*
Reinigung der Maschine und des Motors	Bei jedem Verwendungsende	Abs. 7.3
Reinigung und Schmierung der Schneidvorrichtung	Bei jedem Verwendungsende	Abs. 7.4
Kontrolle von eventuellen Schäden an der Maschine. Wenn notwendig, das autorisierte Kundendienstzentrum kontaktieren.	Bei jedem Verwendungsende	-
Kontrolle Schneidvorrichtung	Bei jedem Verwendungsende	Abs. 8.1.1
Schleifen Schneidvorrichtung	- Abs. 8.1.2	**
Austausch Schneidvorrichtung	- Abs. 8.1.3	**

* Das Handbuch der Batterie/des Batterieladegeräts zu Rate ziehen.

** Dieser Arbeitsschritt muss von Ihrem Händler oder einem Fachbetrieb ausgeführt werden.

Wenn die Störungen nach den beschriebenen Eingriffen anhalten, Ihren Händler kontaktieren.
14. FEHLERERKENNUNG

FEHLER	WAHRSCHEINLICHE URSACHE	ABHILFE
1. Durch Aktivierung des Sicherheitsschalters, leuchtet das blaue Licht auf dem Sicherheitsschalter (Abb. 8.C) nicht.	Batterie fehlt oder ist nicht korrekt eingesetzt	Sicherstellen, dass die Batterie richtig eingesetzt ist (Abs. 7.2.3).
2. Durch Aktivierung des Sicherheitsschalters, leuchtet das blaue Licht (Abb. 8.C) nicht auf. Die Kontrolllampe blinkt.	Entladene Batterie Den Ladezustand kontrollieren und die Batterie aufladen (Abs. 7.2.2).
3. Der Motor geht während der Arbeit aus	Batterie nicht korrekt eingesetzt	Sicherstellen, dass die Batterie richtig eingesetzt ist (Abs. 7.2.3).
	Maschine beschädigt	Die Maschine nicht verwenden.Die Batterie entfernen und ein Kundendienstzentrum kontaktieren.
4. Mit ausgelösten Gashebel (Abb. 8.A) und Blockierhebel (Abb. 8.B) dreht sich die Schneidvorrichtung nicht.	Maschine beschädigt.	Die Maschine nicht verwenden.Die Maschine sofort stoppen,die Batterie entfernen und ein Kundendienstzentrum kontaktieren.
FEHLER	WAHRSCHENLICHE URSACHE	ABHILFE
5. Die Schneidvorrichtung erhitzt sich übermäßig während der Arbeit	Schmierung der unpassenden Messer	Die Maschine stoppen, auf den Stillstand der Schneidvorrichtung warten, die Batterie entfernen, die Messer schmieren (Abs.7.4).
6. Die Schneidvorrichtung tritt mit einer Leitung oder mit einem Stromkabel in Kontakt	- DAS MESSER NICHT BERÜHREN, WEILES UNTER STROM STEHEN UND EXTREM GEFÄHRLICH SEIN KANN! Die Maschine nur vom isolierten hinteren Handgriff nehmen und sie vorsichtig weit vom eigenen Körper ablegen. Den Strom unterbrechen, der die Leitung oder das durchtrennte Kabel speist und die Batterie entfernen, bevor die Messerzähne befreit werden.
7. Die Schneidvorrichtung tritt mit einem Fremdkörper in Kontakt.	- Die Maschine stoppen, die	Batterie entfernen und:– Die Schäden überprüfen;– kontrollieren, ob Teile lockersind und diese festziehen;– die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften ersetzen.
8. Man nimmt übermäßige Geräusche und/oder Vibrationen während der Arbeit wahr	Gelockerte oder beschädigte Teile.	Die Maschine stoppen, die Batterie entfernen und:– Die Schäden überprüfen;– kontrollieren, ob Teile lockersind und diese festziehen;– die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften ersetzen.
9. Die Maschine raucht während ihres Betriebs	Maschine beschädigt. Die Maschine nicht verwenden.Die Maschine sofort stoppen, die Batterie entfernen und ein Kundendienstzentrum kontaktieren.
10. Geringe Autonomie der Batterie	Schwierige Einsatzbedingungen mit einer höheren Stromaufnahme	Den Einsatz optimieren (Abs. 7.2.1).
	Batterie unzureichend für die Arbeitsanforderungen	Eine zweite Batterie oder eine stärkere Batterie verwenden (Abs. 15.1).
	Verschlechterte Batterieleistung.	Eine neue Batterie kaufen.
11. Das Batterieladegerät lädt die Batterie nicht auf	Batterie nicht korrekt in das Ladegerät eingesetzt	Kontrollieren, ob sie korrekt eingesetzt ist (Abs. 7.2.3).
	Nicht geeignete Umgebungsbedingungen	Das Aufladen in einem Umfeld mit geeigneter Temperatur ausführen (siehe Betriebshandbuch der Batterie/des Batterieladegeräts).
	Kontakte verschmutzt Die Kontakte reinigen
	Fehlende Spannung am Batterieladegerät	Kontrollieren, ob der Stecker eingesteckt ist und ob Spannung an der Steckdose anliegt.
	Batterieladegerät defekt Durch ein Original-Ersatzteil ersetzen.
		Wenn der Fehler weiter besteht, das Handbuch der Batterie/des Batterieladegeräts zu Rate ziehen.

15. SONDERZUBEHÖR

15.1 BATTERIEN

Batterien verschiedener Kapazitäten sind verfügbar, um sich an die spezifischen Betriebsnotwendigkeiten anzupassen (Abb. 20). Die Liste der für diese Maschine zugelassenen Batterien finden Sie in der Tabelle "Technische Daten".

15.2 BATTERIELADEGERÄT

Vorrichtung, die man für das Aufladen der Batterie verwendet: schnell (Abb. 21.A), Standard (Abb. 21.B).

15.3 BATTERIEHALTERRUCKSACK

Vorrichtung, welche die Unterbringung von zwei Batterien ermöglicht und den für den Betrieb der Maschine notwendigen Strom liefert.

Wird mit Verbindungskabel an die Maschine (Abb. 1.L) und einem Wahlschalter geliefert (Abb. 7.B), der erlaubt, eine der zwei Batterien (Position "1" und "2") und "OFF" auszuwählen.

15.4 BATTERIESIMULATOR

Vorrichtung, die, wenn sie in das Maschinengehäuse eingesetzt wird, die Verwendung der Batterietasche ermöglicht.

ПЕРИЕХОМЕНА

7. EINAMOJI TECHNINĖ PRIEŽIŪRA

7.1 BENDRA INFORMACIJA

Na volledig opladen:

5.2 POLUGA KOMANDE GASA

Poluga komande gasa (Sl. 8.A) omogućava aktiviranje rezne glave. Aktiviranje poluge komande gasa (Sl. 8.A) moguće je samo ako se pritisne i poluga za blokiranje gasa (Sl. 8.B-M).

5.3 POLUGA ZA BLOKIRANJE GASA

Poluga za blokiranje gasa (Sl. 8.B-M) omogućava aktiviranje poluge komande gasa (Sl. 8.A).

6. UPOTREBA MAŠINE

VAŽNO Sigurnosní propisi kojih se treba pridržavati opisani su u pogl. 2. Strogo se pridržavajte ovih uputstava kako ne bi nastali ozbiljni rizici ili opasnosti.

6.1 PRIPREMNE RADNJE

Pre početka rada, potrebno je izvršiti niz kontrola i radnji kako biste osigurali da se posao obavlja uspešno i u najvećoj sigurnosti.

Postavite mašinu u vodoravni položaj, tako da ona ima dobar oslonac na tlu.

6.1.1 Kontrola baterije

Svaki put pre upotrebe:

• proverite stepen napunjenosti baterije prema uputstvima sadržanim u priručniku za bateriju.

1. LÖPANDE UNDERHÅLL 10

3. LÄRA KÄNNA MASKINEN

3.1 BESKRIVNING AV MASKINEN OCH AVSETT BRUK

5.3 GASREGLAGETS LÄSSPAK

7. LÖPANDE UNDERHÅLL

7.1 ALLMÄN INFORMATION

13. UNDERHÅLLSTABELL

15. TILLBEHÖR PÅ BESTÄLLNING

15.1 BATTERIER

DE • Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von ST. S.p.A. erstellt und sind urheberrechtlich geschützt – Jede nicht genehmigte Vervielfältigung oder Veränderung, auch auszugsweise, dieses Dokuments ist verboten.
