Toote tüüp	Võsalõikuri/niiduki tarbeks hekilõikuri tarvik
Mark	Stiga
Mudel	HET 1501
Ettenähtud kasutus	Väikeste okste (max läbimõõt 5 mm) põõsaste hekkide lõikamine ja korrastamine
Toite tüüp	Mehaaniline (ajab võsalõikuri mootor)
Terade arv	Kahekordne tera (fikseeritud kamm ja liikuv tera)
Tera pikkus	Umbes 60 cm (hinnanguline)
Kalde reguleerimine	Jah, lukustushoova abil (mitu asendit)
Kaal	Umbes 1,5 kg (hinnanguline)
Tera materjal	Teras
Lõikekiirus	Sõltub võsalõikuri mootorist
Müratase	Kuni 85 dB(A) (kuulmiskaitse kohustuslik)
Ohutuskaugus	15 m inimestest, loomadest ja kõrgepingekaablitest
Kohustuslikud kaitsevahendid	Kaitseprillid, kuulmiskaitse, kindad, turvajalatsid, kiiver (kukkumisohu korral)
Määrimine	Spetsiaalne õli teradele (mootor välja lülitatud); liitiummääre reduktorikorpusele iga 20 tunni järel
Paigaldamine	Võsalõikuri kinnitusvardale (peatustihvt ja pingutusnupp)
Terade hooldus	Reguleerimine pole vajalik; teritamine ainult spetsialiseeritud keskuses, kui jõudlus langeb
Varuosad	Kasutage ainult Stiga originaalvaruosi
Garantii	Vaadake põhitoote (võsalõikuri) garantiid
Vastavusstandardid	CE-märgis, müratase LWA märgitud etiketil
Ladustamine	Lastele kättesaamatus kohas, terakaitse paigaldatud

Korduma kippuvad küsimused - HET 1501 STIGA

Kuidas paigaldada hekilõikur HET 1501 minu Stiga võsalõikurile?

Sisestage kinnitusvarras hülsi, joondades augud, ja pingutage kruvid. Seejärel lükake varras tarvikusse kuni peatustihvti klõpsuni ja pingutage nupp. Ühilduvate mudelite osas vaadake juhendit.

Millist ohutuskaugust tuleb kasutamisel järgida?

Hoidke vähemalt 15 meetrit kaugust inimestest, koduloomadest ja kõrgepinge elektrikaablitest. Kandke alati isikukaitsevahendeid.

Kuidas reguleerida tera kallet?

Lülitage mootor välja ja oodake, kuni tera täielikult seiskub. Haarake käepidemest, tõmmake lukustushoob, seejärel kallutage käepidet tera reguleerimiseks. Laske hoob lahti, et asend lukustada.

Millist õli kasutada terade määrimiseks?

Kasutage spetsiaalset õli terade sisepindade määrimiseks, kui need kuumenevad liigselt. Tehke seda mootor välja lülitatud ja terad seiskunud.

Kas terasid tuleb regulaarselt teritada?

Ei, terad ei vaja tavalise kasutamise korral teritamist. Kui lõikamine muutub ebatõhusaks, laske neid teritada spetsialiseeritud keskuses, kus on sobivad tööriistad.

Millist oksa läbimõõtu saab hekilõikur lõigata?

Maksimaalne lõikeläbimõõt on 5 mm. Paksemad oksad võivad tööriista kahjustada.

Kas ma saan hekilõikurit kasutada redelil või ebastabiilsel pinnal?

Ei, töötage alati stabiilses ja ohutus asendis, kindlal pinnal. Vältige redelit, astmeid või libedaid pindu.

Kuidas hekilõikurit ohutult transportida?

Lülitage mootor välja, oodake terade seiskumist, eemaldage süüteküünla kork ja paigaldage terakaitse. Haarake masinast käepidemetest, terad suunatud tahapoole.

Kust leida HET 1501 varuosasid?

Kasutage ainult Stiga originaalvaruosi. Pöörduge volitatud edasimüüja või Stiga müügijärgse teeninduse poole.

Kas hekilõikur ühildub kõigi Stiga võsalõikuritega?

Ei, see ühildub ainult nende võsalõikurite/niidukite mudelitega, millel on monteeritav kinnitusvarras. Ühilduvuse kontrollimiseks vaadake oma võsalõikuri juhendit.

KASUTUSJUHEND HET 1501 STIGA

EESTI - Algupärase kasutusjuhendi tõlge ET

ET - HOIATUS! - Seda lisavarustust saab kasutada ainult allpool näidatud reguleeritava võilliga võsalõikurite / nööriga trimmerite mudelitel.

Käskude-hoolduse-tehniliste andmete-hoiatuste jaoks: vaadake selle seadme kasutusjuhendit, millele lisavarustus on paigaldatud.

B 26 J - B 26 JA - T 26 J - T 26 JA

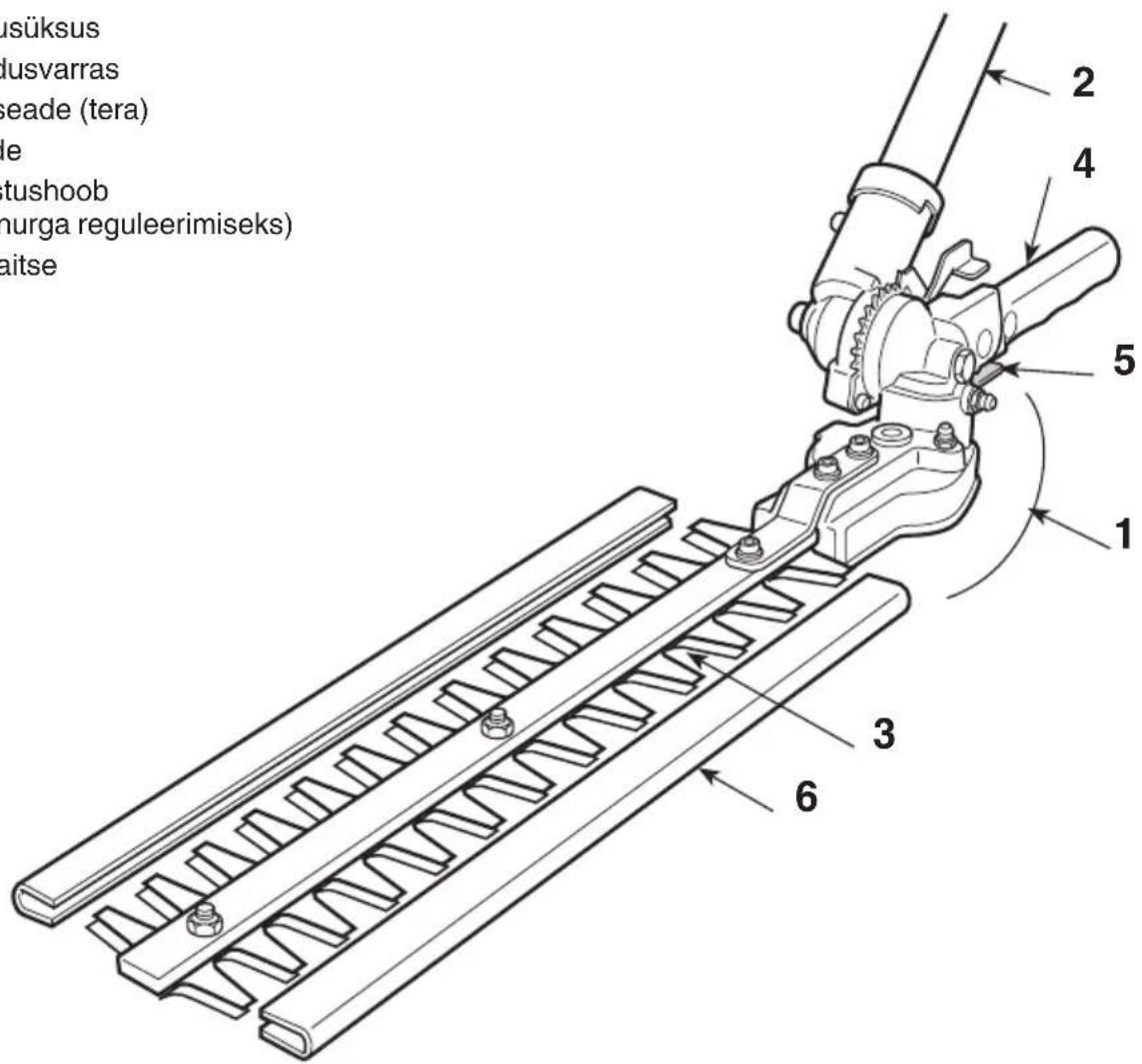

1. Käivitusüksus
2. Ühendusvarras
3. Lõikeseade (tera)
4. Käepide
5. Vabastushoob (kaldenurga reguleerimiseks)
6. Tera kaitse

MATRIKLIETIKETT

1. Ehitaja nimi ja aadress
2. Masina tüüp
3. Müravõimsuse tase
4. Ehitusaasta
5. Registreerimisnumber
6. Artiklikood
7. Vastavusmärgistus

2. SÜMBOLID

TÄHELEPANU: teie poolt ostetud masin on ehitatud harrastuskasutuseks.

1) Tähelepanu! Oht.
2) Enne antud masina kasutamist lugeda kasutusjuhendit.
3) Teie kuulmissüsteem on pöördumatu kahju ohus. Hoiatame selle masinaga töötajat, et normaalse igapäevase pideva kasutamise puhul vöib ta viibida müras, mille tase on vördne vöi körgem, kui: 85 dB (A). Kohustuslik on kanda isikukaitsevahendeid. Kasutada masina kasutamise ajal alati kaitseprille ( tagasipörkumise oht) ja kuulmiskaitseid, nagu müravastane kiiver (oht kuulmissüsteemile). Juhul, kui on olemas esemete kukkumise oht, kanda kaitsekiivrit.
4) Kanda turvajalanõusid ja kindaid!

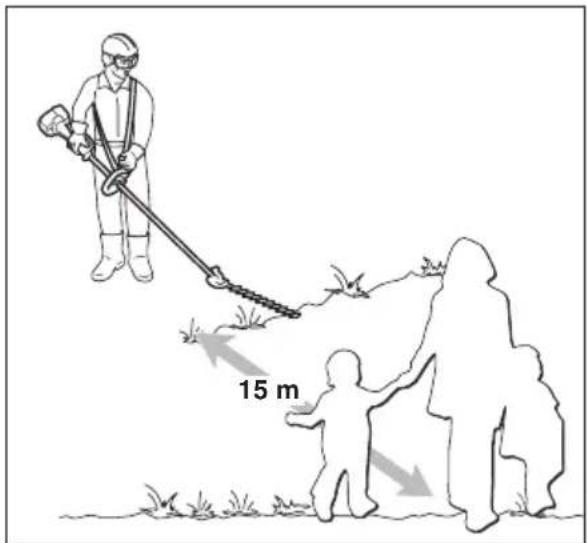

5) Eemalepaiskamise oht! Masina kasutamise ajal hoidke inimesed ja koduloomad vähemalt 15 m kauqusel!
•) Töötada takistustest puhastatud alal, valida maapinna suhtes köige sobivam löikegrupi kalle.
•) Töötada alati kindlates ja ohututes positsiooni- des. Vältida töötamist redelitel, astmetel ja mitte täiesti kindlatel pindadel üldiselt.
•) Kasutaja on kohustatud arvestama võimalike riiklike normatiividega, mis võivad piirata ma-sina kasutamist.

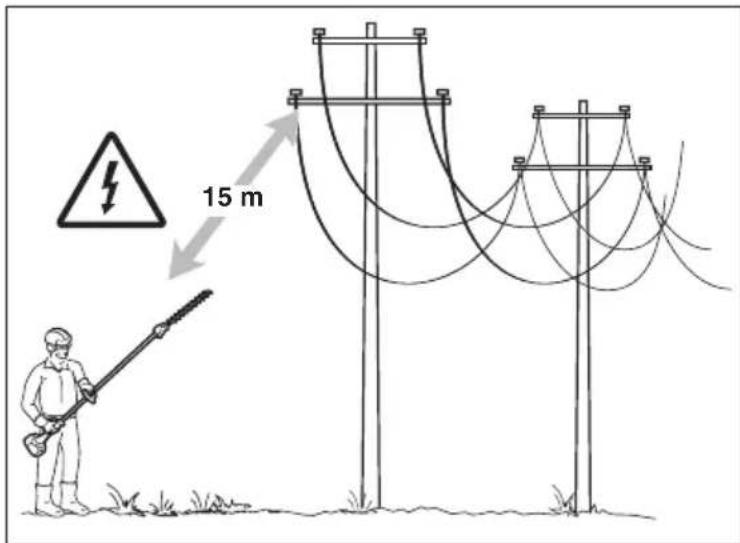

6) Oht! Elektrilöögi oht. Hoidke elektri öhuliinidest vähemalt 15 m kaugusele.

3. OHUTUSNÕUDED

A) ETTEVALMISTUS

1) Lugeda hoolikalt juhendeid. Öppida tundma juhti-misseadmeid ja masina otstarbekohast kasutamist. Öppida mootorit kiiresti seiskama.
2) Kasutada masinat ainult ettenähtud eesmärgil, seega “ väikesemõõtmeliste oksadega põõsasest koosnevate hekkide pügamiseks ja korrigeerimiseks“. Mistahes muu kasutus võib olla ohtlik ja põhjustada masina kahjustumist.
Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• muru niitmine üldiselt ja eriti äärekivide läheduses;
• materjali purustamine komposteerimiseks;
• lõikamistööd;
• masina kasutamine mittetaimse päritoluga materiali lõikamiseks;
• masina kasutamine rohkem kui ühe inimese poolt.

3) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tutvunud instruktsioonidega. Kohalikud seadused võivad sätestada kasutaja miinimumea.

4) Masinat ei tohi kasutada rohkem kui üks inimene.

5) Masinat ei tohi kunagi kasutada:

- inimeste, eriti laste, või loomade läheduses;

- kui kasutaja on väsinud, tunneb ennast halvasti, või on tarvitanud ravimeid, narkootikume, alkoholi või aineid, mis mõjuvad kahjulikult tema reageeri-misvõimele ja tähelepanule;

• kui kasutaja ei suuda hoida masinat kindlalt kahe käega ja/või püsida töötamise ajal kindlalt jalga-del;
  6) Pidada meeles, et kasutaja vastutab önnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või nende omandile.

B) EELTÖÖD

1) Töötamise ajal tuleb kanda sobivat riietust, mis ei segaks masina kasutajat.
- Kanda liibuvat kaitseriietust, mis kaitsevad lõika-mise vastu.
- Kanda kindaid, kaitseprille ja mittelibiseva tallaga lõikevastase kaitsega jalanõusid.
- Kasutada kuulmise kaitseks kõrvaklappe.
- Kanda ei tohi salle, särke, keesid ja muid rippu- vaid või laiu lisandeid, mis võiksid takerduda ma- sinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.
- Pikad juuksed tuleb kokku siduda.

2) Enne töö alustamist kontrollida, et köik kaitsed oleksid korrektselt monteeritud.

C) KASUTAMISE AJAL

1) Töötada ainult päevavalguses või heas kunstvalguses.
2) Võtta sisse liikumatu ja kindel positsioon:
- vältida niipalju kui võimalik töötamist märjal, li-

bedal, liiga konarlikul või järsul pinnal, kus ei ole tagatud töötaja stabiilsus töötamise ajal;

• vältige redelite ja ebastabiilsete platvormide kasutamist;
• ei tohi kunagi joosta, vaid jalutada ning pöörata tähelepanu maapinna ebatasustele ja võimalikele takistustele.
  3) Kontrollida, et masina tühiläigul terad ei liiguks ning et pärast kiirendust mootor pöörduks kiiresti tagasi tühikäigule.
  4) Pöörata tähelepanu sellele, et tera ei põrkuks vastu võõrkehasid ja et tera liikumisest tingituna ei lendaks materjalitükke.
  5) Peatada mootor:
• iga kord, kui masin jääb järelvalveta.
• enne, kui valada paaki bensiini.

1) Et olla kindel masina ohutus töötamises, tuleb köik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.
2) Lõikeseadmega töötades kanda töökindaid.
3) Hoolitseda terade teritamise eest. Kõik terasid puudutavad operatsioonid nõuavad nende korrektseks läbiviimiseks vastavaid oskusi ja vajalikku tehnikat; ohutuskaalutlustel tuleks neid teostada spetsialiseeritud keskuses.
4) Ohutuskaalutlustel ei tohi kunagi kasutada kulu-nud või kahjustatud osadega masinat. Kahjustatud osad tuleb välja vahetada ning mitte kunagi paran-dada. Kasutada ainult originaal varuosi. Mittekvaliteetsed osad võivad kahjustada masinat ja olla ohuks turvalisusele.
5) Asetada masin laste haardeulatusest eemale!

E) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada või transportida tuleb:
- mootor välja lülitada, oodata, et terad seiskuvad

ja ühendada lahti küünla piip;

• paigaldada terakaitse;
• hoida masinat ainult käepidemetest ja suunata terad käigusuunale vastupidises suunas.
  2) Masinat autoga transportides tuleb see asetada nii, et see ei kujutaks kellelegi ohtu, ja blokeerida kindlalt, vältimaks selle ümberminekut ja seeläbi kahjustumist ja kütuse välja voolamist.

F) KUIDAS KASUTUSJUHENDIT LUGEDA

Kasutusjuhendi tekstis on möned, eriti tähtsat infot sisaldavad peatükid eriliselt esile toodud, nende tähendus on järgmine:

TÄHTIS

Sisaldab täpsustusi või uusi

elemente varemkirjutatu juurde, eesmärgiga masinat mitte kahjustada või tekitada kahju.

OHT!

tejärgimise korral oht

ennast võ i teisi tõsiselt vigastada, surmaoht.

4. MASINA KASUTAMINE

VARDA MONTEERIMINE (kui müüakse eraldi) (Joon. 1)

• Sisestada varras (1) muhvi (2), sobitades avaus (3) kruviga (4).
• Keerata kaks kruvi (4) ja (5) lõpuni. Pärast kinnitamist ei tohi kruvi pea (4) välja ulatuda.

Oodake, kuni mootor on piisavalt jah-nd, enne kui hekilõikuri eemaldate.

HEKILÕIKURI ÜHENDAMINE (Joon. 2)

• Tõmmata välja blokeerimispulk (1) ja suruda varrast (2), kuni on kuulda blokeerimispulga (1) klõpsu varda avauses (3). Sisenemist saab kergendada alumist osa (2) kergelt kahele poole keerates; lõpliku sisenemise korral on pulk (1) täielikult sisenenud.

• Pärast lõplikku sisenemist keerata nupp (4) lõ-puni.

• Haarata kinni käepidemest (1), seejärel, hoides varrast (3) ühe käega kinni, tömmata vabastushooba (2) ja tähistada käepidemel (1) vajalik liigutus, mis on vajalik tera (4) kaldenurga muutmiseks.

• Hoob (2) lahti lastes blokeerub tera soovitud asendis.

• Vertikaalne lõige (Joon. 4)

Lõigata tuleb kaarekujulise liigutusega alt ülespoole, hoides tera kehast võimalikult kaugel.

• Horisontaalne lõige (Joon. 5)

Parimad tulemused saab kergelt lõikamise suunas kallutatud (5° - 10°) teraga, kaarekujulise liigutusega ja aeglase ja ühtlase edasiliikumisega, eriti väga tihedate hekkide puhul.

KASUTUSELEVÖTT

TÄHTIS

Lugeda hoolikalt ka kuri, millele hekilōikamise seade on lisatud, kasutusjuhendit.

Enne töö alustamist tuleb:

• Kontrollida, et kruvid masinal ja teral oleks tugevalt kinni keeratud;
• kontrollida, et terad oleks teritatud ja kahjusta-mata;
• kontrollida, et kaitsed oleks tugevalt kinnitatud ja töökorras;
• kontrollida käepidemete kinnitust.

- Kasutamisvõimalused

• Lõigata oksi läbimõõduga maksimaalselt 5 mm; suurema läbimõõduga okste lõikamine võib hekilõikurit kahjustada.
• Tera kaldenurka võib korrigeerida AINULT seisva mootoriga. Enne teradesse takerdunud okste eemaldamist tuleb mootor VÄLJA LÜLITADA.
• Töötamise ajal vältida alati terade viimist kehaosade lähedale.
  – Seisval masinal kasutada alati tera kaitset.
  • Tera kaldenurga reguleerimine (Joon. 3)
• Lülitada mootor välja ja oodata tera seiskumist.

TERADE MÄÄRIMINE TÖÖ AJAL (Joon. 6)

Kui lõikemehhanism kuumeneb töö ajal liigselt, tuleb terade sisekülgi spetsiaalse öliga määrida.

OHT!

väljalülitatud mootori ja seisvate teradega.

5. HOOLDUS JA HOIULEPANEK

OHT!

ötada alati seisva moo-

toriga.

1. TERADE ÜLEKANDE KARTER (Joon. 7)

• Määrida iga 20 töötunni tagant olemasolevate määretega.
• Kasutada liitiumisisaldusega määret kõrgetele temperatuuridele ja välistele mõjudele.

2. HOOLDUS JA TERA TERITAMINE

OHT!

Introllida periodiliselt,

et terad ei oleks paindunud või kahjustunud ja et tera kamm oleks terve.

Teradevahelist kaugust ei ole vaja reguleerida, kuna see on juba tehase poolt fikseeritud.

Kui kasutate vastavalt juhistele, ei vaja terad hool-dust ega teritamist.

Teritada on vaja ainult siis, kui lõikeefektiivsus vä- heneb ja oksad jäävad tihti kinni.

TÄHTIS

Kui on vaja terasid paran-

dada, siis mistahes töö tuleb teha spetsialiseeritud keskuses, kus on vajalikud vahendid ja ollakse vöimelised tegema vajalikke töid ilma masina ohutust kahjustamata.

Arvestades toote arengut, võivad ülalnimetatud seadmed saada aja jooksul välja vahetatud teiste poolt, mille vahetus- ja tööohutusomadused on analoogsed.

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
